Typ produktu	Czujnik dymu
Marka	Wulian
Model	WL-ZSPCNPW-SK-01
Zastosowanie	Wykrywanie dymu w pomieszczeniach mieszkalnych i biurowych
Zasilanie	Bateria litowa CR123A (3 V)
Żywotność baterii	Do 3 lat
Typ czujnika	Optyczny (fotoelektryczny)
Głośność alarmu	≥ 85 dB
Zasięg transmisji	Do 100 m (wolna przestrzeń)
Komunikacja	ZigBee (zgodny z HA 1.2)
Wymiary (średnica x wysokość)	100 mm x 40 mm
Waga (z baterią)	150 g
Temperatura pracy	0°C do 50°C
Wilgotność pracy	0% – 95% (bez kondensacji)
Certyfikaty	CE, RoHS
Kolor obudowy	Biały
Części wymienne	Bateria (wymiana przez użytkownika)
Czyszczenie	Przecierać suchą, miękką szmatką; nie używać środków chemicznych
Gwarancja	2 lata
Producent	Wulian Technology (Shenzhen) Co., Ltd.

Często zadawane pytania - WL-ZSPCNPW-SK-01 Wulian

Jak zamontować czujnik dymu Wulian WL-ZSPCNPW-SK-01?

Czujnik mocuje się do sufitu za pomocą dołączonej płyty montażowej. Należy go umieścić centralnie na suficie, z dala od wentylacji i okien. Upewnij się, że bateria jest włożona prawidłowo.

Co zrobić, gdy czujnik dymu emituje sygnał dźwiękowy?

Sygnał oznacza wykrycie dymu. Należy opuścić pomieszczenie i sprawdzić, czy nie ma pożaru. Jeśli to fałszywy alarm, przewietrz pomieszczenie – alarm powinien ucichnąć. Można też nacisnąć przycisk testowy, aby go wyciszyć.

Jak wymienić baterię w czujniku?

Obróć czujnik w lewo, aby zdjąć go z płyty montażowej. Otwórz pokrywę baterii i wymień starą baterię CR123A na nową. Upewnij się o prawidłowej polaryzacji. Zamknij pokrywę i zamocuj czujnik.

Jak często należy testować czujnik dymu?

Zaleca się testowanie czujnika raz w tygodniu, poprzez naciśnięcie przycisku testowego. Czujnik powinien wydać głośny sygnał. Jeśli nie reaguje, wymień baterię.

Dlaczego czujnik dymu miga na czerwono?

Migająca czerwona dioda oznacza normalną pracę. Jeśli miga szybko lub świeci stale, może sygnalizować alarm lub błąd. Sprawdź instrukcję obsługi.

Czy czujnik dymu może być podłączony do systemu inteligentnego domu?

Tak, czujnik Wulian WL-ZSPCNPW-SK-01 komunikuje się przez ZigBee. Można go zintegrować z bramkami ZigBee kompatybilnymi z Wulian lub innymi hubami obsługującymi Zigbee HA 1.2.

Jak wyciszyć fałszywy alarm w czujniku?

Naciśnij przycisk testowy na obudowie czujnika – spowoduje to tymczasowe wyciszenie alarmu na około 10 minut. Jeśli dym nie ustąpi, alarm powróci.

Gdzie nie należy montować czujnika dymu?

Unikaj montażu w kuchni (blisko kuchenki), łazience (para), garażu (spaliny), przy oknach lub wentylatorach, oraz w miejscach o temperaturze poniżej 0°C lub powyżej 50°C.

Jaką żywotność ma czujnik dymu Wulian?

Sam czujnik ma żywotność około 10 lat. Baterię należy wymieniać co 1–3 lata w zależności od użytkowania. Po upływie 10 lat zaleca się wymianę całego urządzenia.

Czy czujnik dymu jest wodoodporny?

Nie, czujnik nie jest wodoodporny. Należy go chronić przed wilgocią i bezpośrednim kontaktem z wodą. Dopuszczalna wilgotność pracy to do 95% bez kondensacji.

INSTRUKCJA OBSŁUGI WL-ZSPCNPW-SK-01 Wulian

• Uzbrajanie i rozbrajanie czujnika w zależności od potrzeb zdalnie z poziomu aplikacji.
• Informacje w czasie rzeczywistym o stanie urządzenia oraz informacje alarmowe otrzymywane na urządzenie mobilne, także informacja o sabotażu.
• Ustawianie scenariuszy odpowiadających potrzebom z poziomu aplikacji mobilnej.
• Współpraca z innymi urządzeniami poprzez powiazania.
• Wysoka niezawodność, stabilny, wysoka odporność na zakłócenia, niskie ryzyko falszywego alarmu.

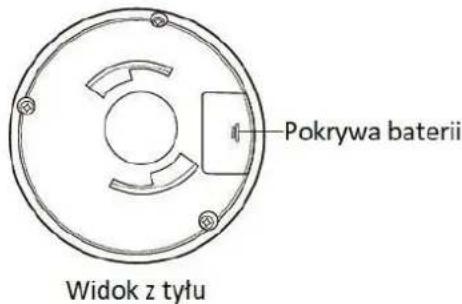

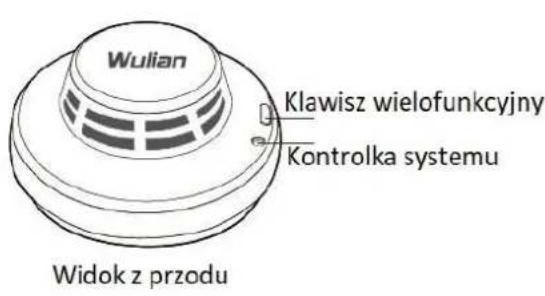

Opis urządzenia

Instalacja

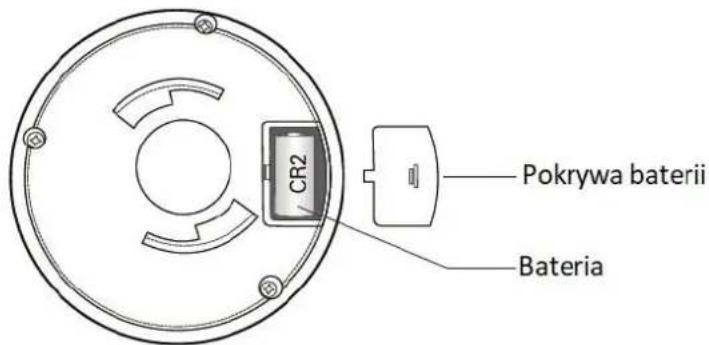

Otwórz pokrywę baterii, włóż baterię CR2 zwracając uwagę na polaryzację baterii, zamknij pokrywę baterii.

Montaż:

Opcja 1:

Instalacja w otworze montażowym (średnica 68-80mm) przy wykorzystaniu podstawy montażowej do montowania w suficie podwieszanym, przewód w suficie podwieszanym:

a) wyciąć otwór montażowy w suficie,

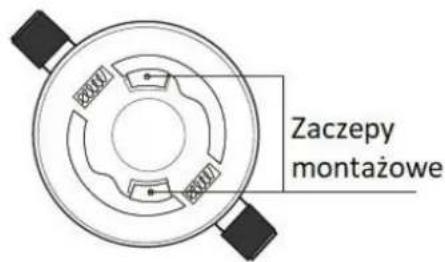

b) złożyć podstawę do montażu w suficie podwieszanym z urządzeniem tak, by wystające z podstawy zaczepy trafiły w otwory w obudowie urządzenia, a następnie obrócić zgodnie z ruchem wskazówek zegara,

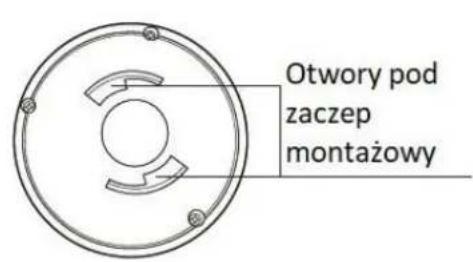

Korpus urządzenia - tył

Podstawa do podwieszanego sufitu

c) podłączyć zasilanie do portu zasilania w tylnej ściance urządzenia (1),

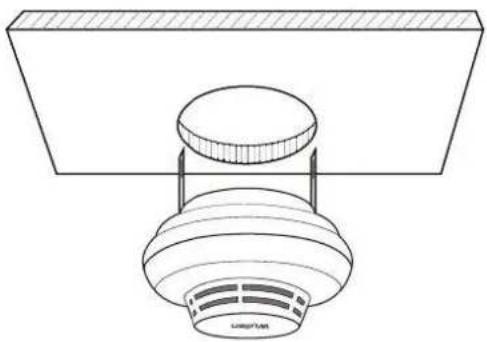

d) naciągnąć sprężyny dociskowe ku sobie i zainstalować urządzenie w otworze montażowym (2).

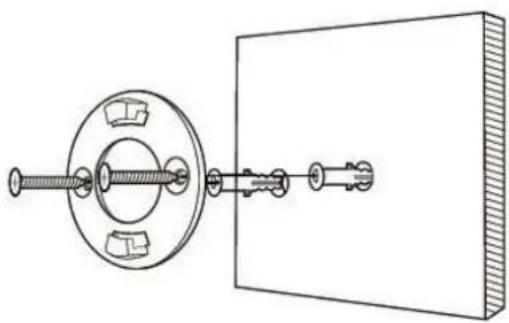

Instalacja w litej ścianie lub suficie bez możliwości wykonania otworu montażowego, przy wykorzystaniu podstawy do sufitu lub ściany oraz elementów montażowych (wkręty i kołki):

a) przyłoż podstawę montażową do sufitu lub ściany, zaznacz miejsca umieszczenia kołków montażowych (położenie otworów według schematu jak na poniższym rysunku), odsuń podstawę montażową,

b) wywierć w ścianie lub suficie otwory w zaznaczonych miejscach zwracając uwagę na dopasowanie wiertła do średnicy kołka montażowego, umieść kołki montażowe w wywierconych otworach i przykręć podstawę montażową do sufitu lub ściany,

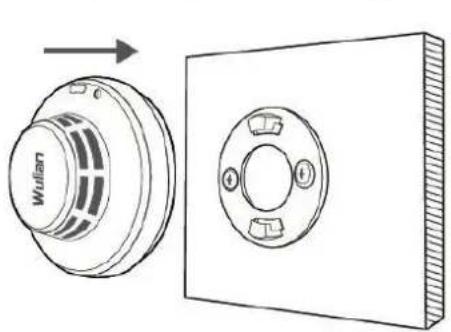

c) przyłoż urządzenie do podstawy montażowej tak, by wystające z podstawy zaczepy trafiły w otwory w obudowie urządzenia, a następnie obrócić zgodnie z ruchem wskazówek zegara.

Proszę zeskanować QR kod i pobrać najnowszą aplikację SmartHome.

Użytkownicy Android/iOS mogą pobrać aplikację wyszukując „Wulian Smart Home” w Google Play/App Store.

Wskazówka: przy pobieraniu aplikacji po raz pierwszy przeczytaj uważnie Instrukcję obsługi.

Ustawienia sieciowe

Upewnij się, że Brama (do zakupienia oddzielnie) pracuje normalnie i [Kontrolka sieci ZigBee] miga, urządzenie jest zasilone i jest w zasięgu Bramy.

Upewnij się, że urządzenie nie jest podłączone do żadnej innej Bramy lub przeprowadź procedurę wyjścia urządzenia z sieci przed podłączeniem go ponownie do sieci.

1. Włączanie do sieci po raz pierwszy (automatyczne)

Ustaw bramę w tryb dodawania urządzeń do sieci, podłącz zasilanie do urządzenia, a urządzenie włączy się do sieci automatycznie. W czasie poszukiwania sieci [Kontrolka systemu] urządzenia miga. Po poprawnym włączeniu do sieci [Kontrola systemu] włączy się na 2s.

1. Włączanie do sieci (manualne)

Szybko wciśnij [Klawisz wielofunkcyjny] 1 raz, urządzenie szuka sieci, [Kontrolka systemu] miga. Po poprawnym włączeniu do sieci [Kontrola systemu] włączy się na 2s.

Wskazówka: szybko wciśnij [Klawisz wielofunkcyjny] 1 raz, [Kontrolka systemu] mignie 1 raz co oznacza poprawne włączenie do sieci.

1. Opuszczanie sieci

Długo przyciśnij [Klawisz wielofunkcyjny] przez 6s, [Kontrolka systemu] zamiga 4 razy, urządzenie opuszcza sieć ZigBee.

Uwaga: jeśli po wykonaniu powyższych czynności urządzenie nie włączyło się do sieci ZigBee upewnij się, że Brama jest w trybie dodawania urządzeń, wykonaj procedurę opuszczenia sieci, odczekaj 2s i szybko wciśnij [Klawisz wielofunkcyjny] 1 raz w celu włączenia do sieci.

Uwaga: po opuszczeniu sieci nie wyłączaj zasilania (wyłączenie zasilania sieciowego lub wyjęcie baterii) przez 4s, aby nie uszkodzić urządzenia.

Obsługa

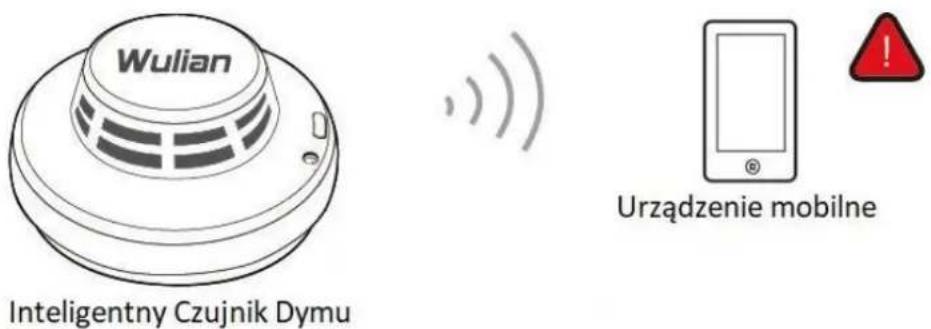

Po wykryciu koncentracji dymu przekraczającej próg alarmowy urządzenie wyśle na urządzenie mobilne komunikat alarmowy. Jednocześnie [Kontrolka systemu] zamiga 4 razy a głośnik wyemituje 4 sygnały dźwiękowe.

Wyłączenie alarmu i rozbrojenie urządzenia następuje po wciśnięciu na [Klawisz wielofunkcyjny] 1 raz lub rozbrojenie z poziomu aplikacji.

Specyfikacja

Nazwa	Inteligentny Czujnik Dymu
Model	WL-ZSPCNPW-SK-01
Protokół komunikacyjny	IEEE 802.15.4 (ZigBee/SmartRoom)
Typ anteny	Antena wewnętrzna
Zasilanie	3V DC
Pobór prądu	<10μA
Typ baterii	CR2*1
Pobór prądu w trybie alarmu	75mA
Głośność syreny w trybie alarmu	70dB na odległości 3m
Alarmowanie w trybie alarmu	Komunikat alarmowy do sieci

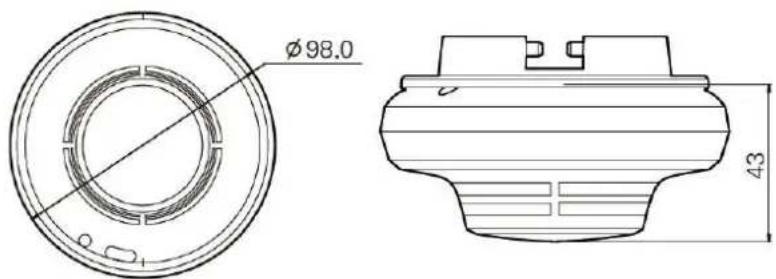

Wymiary (śr x wysokość)	98 x 43mm
Materiał i kolor	PC, biały
Temperatura pracy	-10°C~+45°C
Temperatura przechowywania	-20°C~+60°C
Wilgotność pracy	≤95%RH (bez kondensacji)
Stopień ognioodporności	UL94 V-0
Metoda instalacji	Ścienna lub sufitowa
Masa netto	120g

Uwagi

• Produkt powinien podlegać regularnym przeglądom w celu eliminacji ryzyka uszkodzenia lub rozkalibrowania, co uniemożliwi wysłanie alarmu.
• Produkt powinien być zainstalowany w suchym i czystym miejscu, żeby zapobiec zabrudzeniu komponentów wewnętrznych.
• Nie rozkręcaj i nie naprawiaj produktu i jego akcesoriów.
• Jeśli produkt ulegnie uszkodzeniu, odeślij go do serwisu dystrybutora.
