INSTRUKCJA OBSŁUGI MP522 Yale
Samozamykacz drzwiowy instrukcja montażu
Przed przystąpieniem do montażu określ wage skrzydła i jego szerokość i tak:
sposób 1 pozycja A - EN2 - Waga skrzydla drzwi (Door weight) <= 40kg szerokość skrzydla (Door width) <= 850mm
sposób 2 pozycja B - EN3 - Waga skrzydka drzwi (Door weight) <= 60kg szerokość skrzydka (Door width) <= 950mm
sposob 3 pozycja C - EN4 - Waga skrzydla drzwi (Door weight) <= 80kg szerokość skrzydla (Door width) <= 1100mm
Proszę podczas montażu postępować zgodnie i ilustracjami i wybrać odpowiedni sposób montażu.
Samozamykacz należy zamontować po stronie zawiasów.
Po zamontowaniu samozamykacza regulujemy prędkość zamykania zawór 5 lub 1 w zakresie 180 – 15 st i prędkość domknięcia zawór 1 lub 2 w zakresie 15 – 0 st
Uwaga wykręcenie zaworów może spowodować wyciek i nieodwracalne uszkodzenie co powoduje utratę
gwarancji. Nie należy przekręcać zaworów więcej niż o 2 pełne obroty od pozycji fabrycznej.
| Door closer strength selection | ||
| mark | power | door weight(kg) |
| A | 2 | 25~45 |
| B | 3 | 40~65 |
| C | 4 | 60~85 |


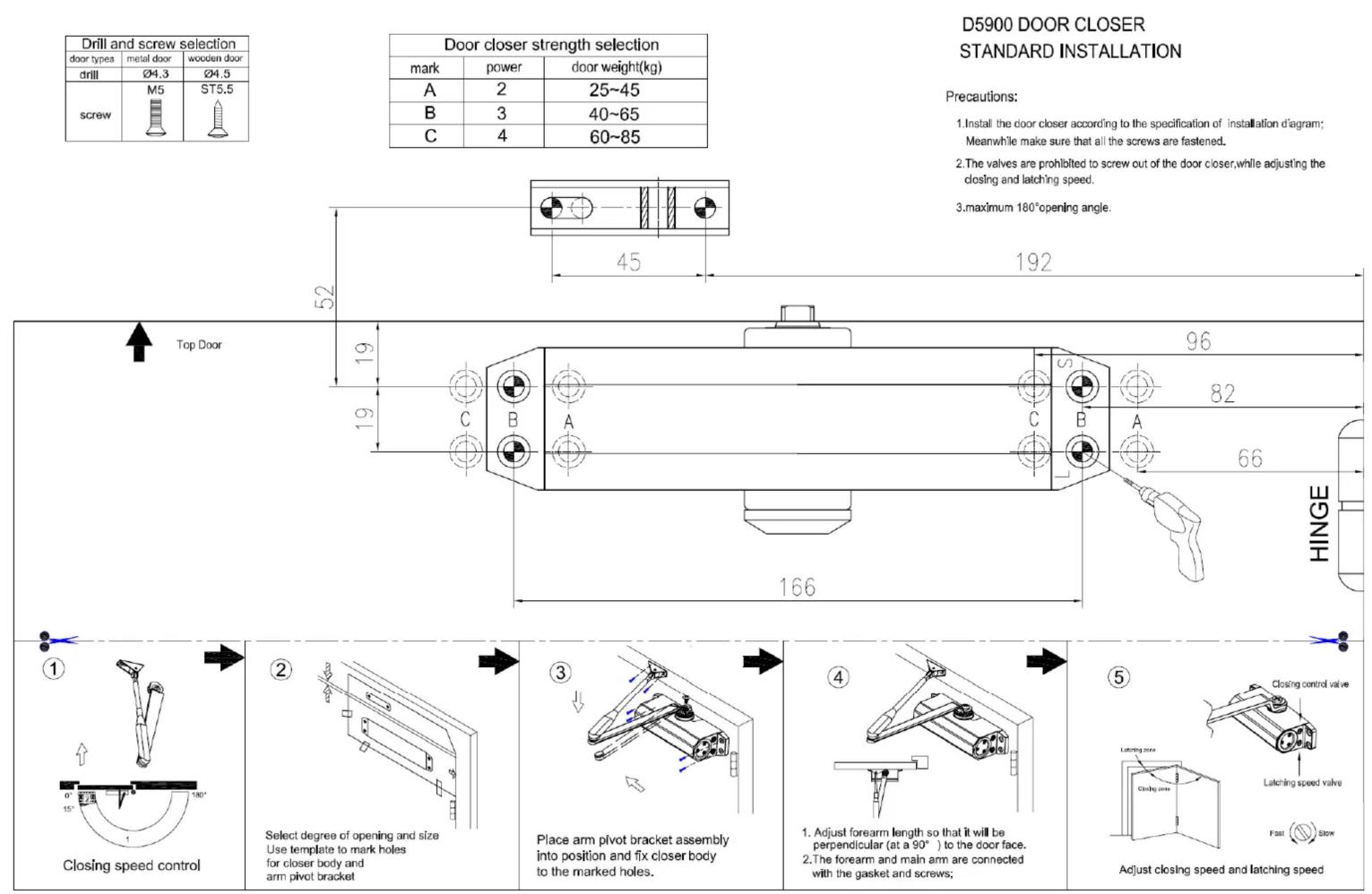

Owaga wynęceńie zaworów może spowodować wychek finoduńcatanie bezkozanie to powroduje tratakę gwarancji. Nie należy przekręcać zaworów więcej niż o 2. pełne obroty od pozycji fabrycznej. 192 45 52 96 82 66 HINGE 166 Top Door 19 A B C A B C ① Closing speed control ② Select degree of opening and size Use template to mark holes for closer body and arm pivot bracket ③ Place arm pivot bracket assembly into position and fix closer body to the marked holes. ④ 1. Adjust forearm length so that it will be perpendicular (at a 90° ) to the door face. 2. The forearm and main arm are connected with the gasket and screws; ⑤ Latching speed valve Closing control valve Fos Slow Adjust closing speed and latching speed
