Typ produktu	Zmywarka wolnostojąca lub do zabudowy
Marka	Hoover
Model	HND 715 T
Wymiary (z blatem)	85 x 60 x 60 cm (wys. x szer. x gł.)
Wymiary (bez blatu)	82 x 59,8 x 57,3 cm
Pojemność	15 kompletów naczyń (wg EN 50242)
Ciśnienie wody	0,08 - 0,8 MPa
Napięcie zasilania	220-240 V ~ 50 Hz
Maksymalna moc	Patrz tabliczka znamionowa (typ. 2100 W)
Programy	UNIWERSALNY (AUTOCLEAN), INTENSYWNY, DELIKATNY, KLASA A 59 min., ECO, SZYBKI 29 min., ZIMNE PŁUKANIE
Funkcje specjalne	Opóźniony start (1-23 h), ECO, POWER, Waterblock
Materiał komory	Stal nierdzewna
System filtracji	Samooczyszczający się mikrofiltr
Pojemnik soli	1,5 - 1,8 kg
Regulacja zmiękczania wody	7 poziomów (d1-d7)
Poziom dozowania nabłyszczacza	1-6 (zalecane 4)

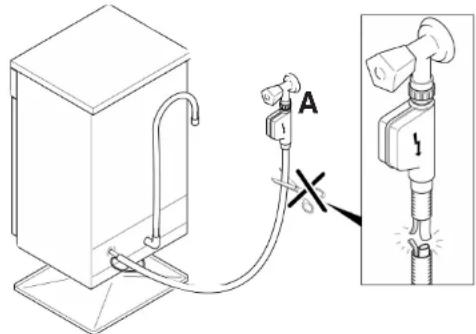

Zabezpieczenie przed zalaniem	Waterblock + czujnik poziomu wody
Kolor	ALU (srebrny)

Często zadawane pytania - HND 715 T HOOVER

Jak ustawić twardość wody w zmywarce Hoover HND 715 T?

Aby ustawić twardość wody, należy przy wciśniętym przycisku OPÓŹNIONY START nacisnąć przycisk URUCHOMIENIE/ZATRZYMANIE. Na wyświetlaczu pojawi się wartość fabryczna 'd4'. Zmieniaj naciskając przycisk URUCHOMIENIE/ZATRZYMANIE aż do uzyskania żądanego poziomu (d1-d7). Odczekaj na sygnał dźwiękowy potwierdzający zapamiętanie.

Co zrobić, gdy zmywarka nie pobiera wody?

Sprawdź, czy kran dopływu wody jest otwarty, czy wąż dopływowy nie jest zgięty i czy filtr na wejściu wody nie jest zatkany. Upewnij się też, że drzwiczki są zamknięte i program został uruchomiony. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak czyścić filtry w zmywarce?

Przed każdym zmywaniem sprawdź i wyczyść zespół filtrujący. Aby wyjąć filtry, uchwyć za rączkę i obróć w kierunku przeciwnym do ruchu wskazówek zegara. Wyjmij pojemnik centralny i płytkę filtru. Umyj je pod bieżącą wodą, ewentualnie szczoteczką. Po czyszczeniu dokładnie zmontuj i wkręć filtr w płytkę zgodnie z ruchem wskazówek zegara.

Jakie środki myjące mogę stosować?

Stosuj wyłącznie środki myjące przeznaczone do zmywarek automatycznych (proszek, płyn lub tabletki). Zalecany jest CALGONIT. Nie używaj środków do ręcznego mycia naczyń. Do zmiękczania wody używaj specjalnej soli do zmywarek, a do suszenia - nabłyszczacza.

Dlaczego naczynia są mokre po suszeniu?

Może to wynikać z braku nabłyszczacza, zbyt niskiego ustawienia dozowania nabłyszczacza lub wybrania programu z funkcją ECO, która redukuje czas suszenia. Sprawdź poziom nabłyszczacza i regulację dozownika (zalecana pozycja 4). Po zakończeniu programu uchyl drzwiczki, aby poprawić cyrkulację powietrza.

Jak ustawić opóźniony start w zmywarce?

Naciśnij przycisk OPÓŹNIONY START - na wyświetlaczu pojawi się '00'. Naciskaj ponownie, aby ustawić opóźnienie od 1 do 23 godzin (każde naciśnięcie dodaje 1 godz.). Następnie wybierz program, naciskając jego przycisk. Licznik zacznie odliczanie, a program uruchomi się automatycznie po upływie ustawionego czasu.

Co oznacza kod błędu E2 na wyświetlaczu?

Kod E2 oznacza brak wody. Sprawdź, czy kran dopływu wody jest otwarty i czy nie ma zgięcia w wężu dopływowym. Wyłącz zmywarkę, usuń usterkę, a następnie ponownie wybierz program.

Jak prawidłowo załadować naczynia do zmywarki?

Usuń resztki jedzenia, nie płucz naczyń. Układaj naczynia otworami w dół, zachowując odstępy. W górnym koszu umieszczaj szklanki, filiżanki i talerze. W dolnym - garnki, patelnie i duże talerze. Sztućce wkładaj rączkami w dół do koszyka na sztućce. Sprawdź, czy ramiona spryskujące mogą się swobodnie obracać.

Jak wyłączyć sygnał dźwiękowy w zmywarce?

Gdy zmywarka jest wyłączona, naciśnij i przytrzymaj przez kilka sekund drugi przycisk opcji (od lewej) jednocześnie z przyciskiem URUCHOMIENIE/ZATRZYMANIE. Na wyświetlaczu pojawi się 'b1' (sygnał włączony). Naciśnij ponownie ten sam przycisk opcji, aby przełączyć na 'b0' (sygnał wyłączony). Odczekaj na sygnał potwierdzający.

Jak konserwować zmywarkę Hoover HND 715 T?

Regularnie czyść filtry i uszczelkę drzwiczek wilgotną gąbką. Okresowo przeprowadzaj cykl z octem (szklanka octu na dno, program delikatny) w celu usunięcia osadów wapnia. Czyść ramiona spryskujące, jeśli dysze są zatkane. Po dłuższym nieużywaniu wykonaj pusty cykl ze środkiem myjącym, zamknij kran i odłącz zasilanie.

INSTRUKCJA OBSŁUGI HND 715 T HOOVER

PL Instrukcja obsługi

EL Οδηγίες χρήσεως

HOOVER®

NEXTRA

HND 715 T ALU

Uwagi dotyczące bezpiecznego stosowania	str. 3
Instalacja	str. 4
Regulacja zmiękczania wody	str. 8
Regulacja koszyka górnego	str. 10
Wypełnianie zmywarki naczyniami	str. 11
Informazie dla badań w laboratorium	str. 13
Zmywanie 1/2 załadunku, koszyk górny	str. 14
Załadunek środka myjącego i wybłyszczającego	str. 15
Czyszczenie filtrów	str. 17
Rady praktyczne	str. 18
Czyszczenie na zewnątrz i konserwacja zmywarki	str. 19
Opis panelu sterującego	str. 20
Dane techniczne	str. 20
Wybór programów i funkcje szczególne	str. 21
Waterblock	str. 25
Lista programów	str. 26
Usuwanie drobnych usterek	str. 28

Należy dokładnie zapoznać się z zaleceniami zawartymi w niniejszej instrukcji, gdyż mówią one o bezpieczeństwie instalowania, eksploatacji i konserwacji niniejszego urządzenia, jak również dostarczają pożytecznych wskazówek do jak najlepszego korzystania ze zmywarki.

Należy zachować niniejszą książeczkę, by móc skorzystać z niej w razie potrzeby.

UWAGI DOTYCZĄCE BEZPIECZNEGO STOSOWANIA

Korzystanie z dowolnego urządzenia elektrycznego wymaga stosowania się do podstawowych reguł bezpieczeństwa.

Instalowanie

■ W przypadku niedopasowania wtyczki urządzenia do gniazdka należy poprosić osobę wykwalifikowaną o wymianę wtyczki na inną, właściwą. Osoba ta przede wszystkim powinna upewnić się, że przekrój przewodów we wtyczce odpowiada mocy pobieranej przez urządzenie. ■ Sprawdzić czy urządzenie nie przygniata kabla zasilającego w energię elektryczną. ■ Zabrania się stosowania adapterów, rozdzielaczy, przedłużaczy. ■ W razie konieczności wymiany kabla zasilania zmywarki należy zwrócić się do upoważnionego Serwisu Technicznego o dokonanie takiej wymiany.

Bezpieczeństwo

■ Nie wolno dotykać urządzenia mokrymi lub wilgotnymi dłońmi ani stopami. ■ Nie wolno obsługiwać urządzenia stojąc boso. ■ Nie pociągać za kabel zasilający przy odłączaniu urządzenia od zasilania elektrycznego. ■ Nie wystawiać urządzenia na działanie czynników atmosferycznych (deszczu, słońca, itd.) ■ Nie pozwalać dzieciom ani osobom niekompetentnym na korzystanie z urządzenia bez nadzoru. ■ Nie wolno pić wody pozostałej w zmywarce lub w umytych naczyniach po zakończeniu pracy urządzenia. Dla własnego bezpieczeństwa (można się potknąć) nie należy zostawiać drzwiczek otwartych w pozycji horyzontalnej. ■ Nie wolno siadać na zmywarce ani opierać się o nią, gdyż może to spowodować wywrócenie jej.

UWAGA!

Noże i inne przedmioty o ostrych końcówkach należy umieszczać końcówkami skierowanymi ku dołowi lub umieszczać poziomo w innym miejscu zmywarki, aby uniknąć zranienia.

Codzienne używanie

■ Niniejsze urządzenie może być wykorzystywane jedynie do użytku domowego. Zmywarka jest zaprojektowana do zmywania naczyń i garnków używanych w gospodarstwie domowym. Przedmiotów zanieczyszczonych benzyną, farbą, opiłkami stali lub żelaza, chemicznymi produktami wywołującymi korozję, o odczynie kwaśnym lub zasadowym, nie wolno zmywać w zmywarce.

Jeśli w mieszkaniu zainstalowana jest instalacja zmiękczania wody, nie zachodzi potrzeba dodawania soli do zmiękczacza zainstalowanego w zmywarce.

■ Sztućce najlepiej jest umieszczać w koszyku rączką zwróconą ku dołowi.

W przypadku awarii lub nieprawidłowego działania urządzenia należy je wyłączyć, zamknąć kurek dopływu wody i nie korzystać z urządzenia. W sprawie ewentualnych napraw należy zwracać się wyłącznie do Autoryzowanego Serwisu (adresy serwisów napraw umieszczone są na karcie gwarancyjnej). Niestosowanie się do powyższych zasad może narazić na niebezpieczeństwo Użytkownika.

Usuwanie zmywarki

■ Urządzenie niniejsze wykonane jest z materiałów nadających się do ponownego użytku. ■ Przy usuwaniu starej zmywarki należy wyjąć zamek drzwiczek, aby dzieci nie mogły się w niej zatrzasnąć. Po wyłączeniu zmywarki z gniazdka należy odciąć przewód zasilający.

INSTALACJA

(Uwagi techniczne)

■ Po wyjęciu zmywarki z opakowania należy sprawdzić, czy urządzenie jest prawidłowo wypoziomowane, co zapewnia odpowiednia regulacja nóżek, nie dopuszczająca do powstania przechyłu zmywarki. ■ Jeśli zachodzi konieczność ręcznego przetransportowania zmywarki wyjętej z opakowania, nie należy chwytać za dolną część drzwiczek, lecz lekko je uchylić i unieść zmywarkę, chwytając za górną płytę urządzenia.

WAŻNE

W przypadku instalowania zmywarki na podłodze przykrytej chodnikami lub wykładziną dywanową należy sprawdzić, czy nie są zatkane otwory wentylacyjne znajdujące się u podstawy urządzenia.

Ponadto powinien być zapewniony łatwy dostęp do wtyczki urządzenia również po jego zainstalowaniu.

Zasilanie elektryczne

Urządzenie zgodne jest z wymaganiami bezpieczeństwa przewidzianymi przez POLSKĄ NORMĘ. Pełne uziemienie urządzenia zapewnia wtyczka z bolcem uziemiającym.

Przed podłączeniem zmywarki do prądu należy upewnić się:

1. zgodność napięć znamionowych urządzenia;
2. zgodność przekrojów przewodów zasilających;
3. zgodność doboru zabezpieczeń zgodnie z obowiązującymi przepisami.

UWAGA!

Bezpieczeństwo urządzenia zależy od prawidłowego uziemienia.

Jeśli uziemienie nie działa prawidłowo, może nastąpić przebicie prądu na obudowę (z powodu obecności filtra przeciwko zakłóceniom radiowym).

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody wyrządzone ludziom i przedmiotom wynikłe z nieprawidłowego dołączenia do instalacji uziemiającej.

CE Urządzenie niniejsze zgodne jest z dyrektywami Unii Europejskiej 89/336/CEE, 73/23/CEE, z uwzględnieniem późniejszych poprawek.

Instalacja wodna

WAŻNE

Urządzenie musi być podłączone do sieci wodociągowej za pomocą nowego zestawu węży gumowych. Nie należy używać starego zestawu.

■ Elastyczne przewody odpływowe i zasilające mogą być skierowane w lewo lub w prawo.

WAŻNE

Zmywarkę można dołączyć do instalacji wody zimnej lub ciepłej pod warunkiem, że temperatura wody nie przekracza 60°C.

■ Ciśnienie wody musi być w przedziale między 0,08 MPa a 0,8 MPa. Przy niższym ciśnieniu należy skontaktować się z Serwisem Technicznym. ■ Przed przewodem dopływowym do zmywarki należy zainstalować zawór odcinający, co pozwoli odizolować urządzenie od instalacji wodnej w okresach niekorzystania ze zmywarki (Rys. 1B). ■ Zmywarka wyposażona jest w króciec gwintowany 3/4" służący do dołączania do zasilania wodnego (Rys. 2). ■ Przewód zasilania w wodę "A" należy nakręcić na kurek doprowadzający wodę "B" za pomocą złączki 3/4" przy czym należy sprawdzić, czy połączenie jest szczelne. ■ Jeśli to konieczne można wydłużyć wąż zasilający w wodę do 2,5 m. W tym celu należy skontaktować się z serwisem. Należy poprosić Dział Serwisowy o założenie filtru "D", art. 9226085, na wejściu wody jeśli zawiera ona domieszki wapienne lub piaskowe (Rys. 3). W tym przypadku filtr "D" należy założyć pomiędzy króćcem doprowadzającym wodę o gwincie 3/4" "B" a przewodem zasilania w wodę "A", nie zapominając o założeniu uszczelek "C".

■ Jeśli urządzenie podłączone jest do nowej instalacji wodnej lub do instalacji nie będącej w użyciu od dłuższego czasu, zanim założymy przewód zasilania w wodę należy umożliwić swobodny spływ wody przez kilka minut. Unikniemy wtedy osadzania się piasku lub rdzy, mogących zatkać filtr wejściowy wody.

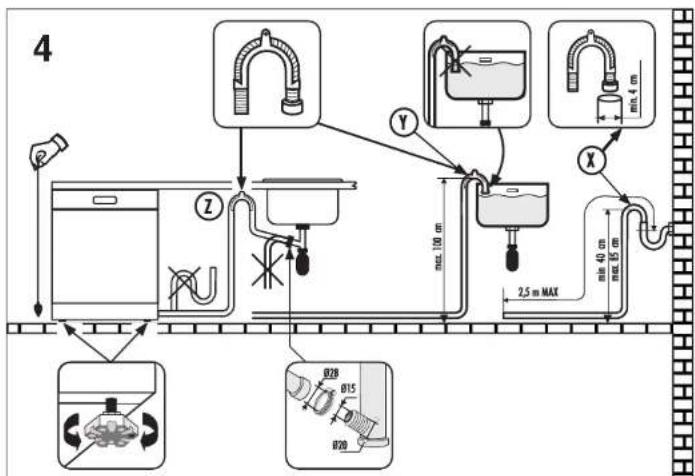

Dołączenie do odpływu

Należy dołączyć przewód odpływowy do kanalizacji, uważając aby go nie zgiąć, ponieważ mogłoby to zakłócić odpływ (Rys. 4). ■ Przewód odpływowy zamocowany na stałe powinien mieć co najmniej 4 cm średnicy wewnętrznej i kończyć się na wysokości co najmniej 40 cm. ■ Aby uniknąć nieprzyjemnych zapachów zaleca się zainstalowanie syfonu (Rys. 4X). ■ Jeśli to konieczne można wydłużyć wąż odprowadzający wodę do 2,5 m. Ale należy trzymać go na wysokości maksymalnej 85 cm od podłogi. W tym celu należy skontaktować się z serwisem.

Zagiętą końcówkę przewodu odpływowego można zawiesić na krawędzi zlewu (końcówka nie powinna być zanurzona) co nie dopuszcza do powstania efektu syfonowego podczas zmywania (Rys. 4Y). ■ W przypadku instalowania zmywarki pod blatem kuchennym kolanko przewodu powinno zostać zamocowane bezpośrednio pod płytą w miejscu położonym możliwie jak najwyżej (Rys. 4Z). Podczas instalacji urządzenia należy upewnić się, że przewody - zasilający i odpływowy - nie są załamane.

INSTALACJA W KUCHNIACH KOMPONOWANYCH

Ustawianie obok siebie

Zmywarka ma wysokość modułową 85 cm i dlatego można ją ustawiać obok mebli o analogicznej wysokości, stanowiących elementy nowoczesnej kuchni. W celu dokładnego wyrównania wysokości blatów należy manewrować regulowanymi nóżkami. ■ Blat wykonany z wysokowytrzymałego laminatu można wykorzystywać bez żadnych dodatkowych czynności przygotowawczych, ponieważ jest on odporny na działanie wysokich temperatur, na ścieranie i na plamy (Rys. 5). Głębokość blatu można łatwo regulować w zakresie 25 mm, za każdym razem zmieniając ją o 5 mm, aż do ostatecznego wyrównania do głębokości sąsiednich szafek. ■ Regulacja ta odbywa się za pomocą 2 śrub umieszczonych z tyłu zmywarki, które mocowane są w wymaganej pozycji (Rys. 6).

Wstawianie pod płytę roboczą kuchni

Nowoczesne kuchnie zestawiane mają jedną płytę roboczą, pod którą wstawiane są podstawowe szafki i urządzenia domowego użytku. W tym przypadku wystarczy zdjąć blat, odkręcić śruby znajdujące się pod nim w jego tylnej części (Rys. 6). ■ Wysokość zmywarki zmniejsza się wtedy do 82 cm, zgodnie z normami międzynarodowymi (ISO), i zmywarka mieści się bez trudu pod ciągłą powierzchnią blatu kuchennego (Rys. 7).

Otwieranie drzwiczek

Włożyć rękę w zagłębienie i obrócić. Jeśli drzwiczki zostaną otwarte podczas pracy zmywarki, zabezpieczenie elektryczne spowoduje automatyczne przerwanie wykonywania zaprogramowanych funkcji.

WAŻNE

Nie należy otwierać drzwiczek zmywarki w trakcie jej pracy, gdyż zakłóca to normalne jej funkcjonowanie.

Zamykanie drzwiczek

Włożyć do środka koszyki wypełnione naczyniami do zmywania. Sprawdzić, czy talerze lub garnki nie przeszkadzają w swobodnym obrocie ramion spryskujących. Zamknąć drzwiczki i zablokować je mocno.

REGULACJA ZMIĘKCZANIA WODY

Woda, w zależności od lokalizacji, zawiera sole wapnia i inne sole mineralne osadzające się na naczyniach i pozostawiające białe plamy.

Im więcej tych soli, tym woda jest "twardsza". Zmywarka do naczyń wyposażona jest w zmiękczacz, który wykorzystując sól regeneracyjną, zaprojektowaną specjalnie dla tych urządzeń, dostarcza wody pozbawionej wapnia (miękkiej) do zmywania naczyń.

W odpowiedniej instytucji zapewniającej zasilanie w wodę, znajdującej się na terenie zamieszkania, można dowiedzieć się, jaki jest poziom twardości wody.

Regulacja zmiękczania wody programatorem elektronicznym

Zmiękczacz może skutecznie ulepszać wodę, której twardość osiąga wartość 90°FH (w skali francuskiej), 50°F dH (w skali niemieckiej), za pośrednictwem ośmiu poziomów regulacji.

W poniższej tabeli podano wartości regulacji dla kolejnych poziomów twardości wody z sieci wodociągowej.

* Zmiękczacz ustawiony jest fabrycznie na poziomie 4 (d4), gdyż poziom ten zadowala większość klientów.

W zależności od stopnia twardości miejscowej wody należy wyregulować zmiękczacz w następujący sposób:

1. Przy wciśniętym przycisku "OPÓŹNIONY START" należy wcisnąć przycisk "URUCHOMIENIE/ZATRZYMANIE" ①.

Na wyświetlaczu ukaże się wartość nastawiona fabrycznie "d4".

1. Aby zmienić to nastawienie, należy wciskać przycisk "URUCHOMIENIE/ZATRZYMANIE", wciskając kilkakrotnie ten przycisk, za każdym przyciśnięciem zwiększamy ustawienie stopnia twardości o jednostkę.

Po osiągnięciu wartości "d7" wskaźnik przeskakuje ponownie do wartości "d1".

1. Po ukazaniu się żądanej wartości należy poczekać na sygnał dźwiękowy, który oznaczać będzie zapamiętanie wprowadzonej wartości.

Pozlom	Twardość wody	Twardość wody	Wykorzystanie soli regeneracyjnej	Regulacja zmłękczacza
	° H (stopnle francuskie)	° dH (stopnle niemieckie)
0	0-5	0-3	NIE	d1
1	6-10	4-6	TAK	d1
2	11-20	7-11	TAK	d2
3	21-30	12-16	TAK	d3
* 4	31-40	17-22	TAK	d4
5	41-50	23-27	TAK	d5
6	51-60	28-33	TAK	d6
7	61-90	34-50	TAK	d7

Napełnianie solą

■ Na dnie maszyny umieszczony jest zbiornik na sól służącą do regeneracji zmiękczacza. ■ Należy używać wyłącznie soli przeznaczonej do zmywarek.

Inne rodzaje soli, zawierające istotne ilości substancji nierozpuszczalnych, wraz z upływem czasu mogłyby uczynić nieefektywnym działanie układu zmiękczania.

■ Aby napełnić pojemnik solą, należy odkręcić korek pojemnika znajdujący się na dnie pojemnika. Podczas operacji napełniania może wydostać się na zewnątrz niewielka ilość wody, mimo to należy kontynuować nasypywanie soli, mieszając łyżeczką aż do całkowitego wypełnienia pojemnika. Po zakończeniu tej operacji oczyścić siatkę, zbierając resztki soli, i zakręcić korek. ■ Po napełnieniu solą zaleca się wykonanie pełnego cyklu zmywania lub cyklu ZIMNE PŁUKANIE. Pojemnik na sól ma pojemność od 1,5 do 1,8 kg soli: aby do maksimum wykorzystać urządzenie, należy okresowo wypełniać pojemnik zgodnie z zasadami regulacji zmiękczacza zmywarki.

WAŻNE

Przy pierwszym uruchomieniu zmywarki należy napełnić zbiornik solą, a następnie koniecznie dolać do pełna wody do zbiornika na sól.

Wskaźnik napełnienia solą

Niniejszy model wyposażony jest w umieszczony na pulpicie sterowniczym wskaźnik elektroniczny, który zapala się w chwili, gdy pojawia się konieczność napełnienia zbiornika soli.

WAŻNE

Naczynia pokryte białymi plamami stanowią istotną informację o braku soli.

Regulacja koszyka górnego

Gdy najczęściej używamy talerzy o średnicy od 27 do 31 cm, należy wkładać je do koszyka dolnego po ustawieniu koszyka górnego w jednej z dwóch pozycji – tej wyższej, postępując w sposób następujący:

1. Wyciągnij górny kosz;
2. Następnie uchwyć kosz z obu stron i lekko unieś go ku górze (Rys. 1).

Operacja ta pozwala załadować do koszyka górnego naczynia o średnicy przekraczającej 20 cm, lecz nie pozwala w górnym położeniu wykorzystywać ruchomych podpórek.

WYREGULUJ KOSZ W DÓLNEJ POZYCJI:

1. Uchwyć kosz z obu stron i lekko unieś go ku górze (Rys. 2a);
2. Następnie zwolnij powoli uchwyt, pozostawiając kosz we właściwej pozycji (Rys. 2b).

UWAGA: NIGDY NIE NALEŻY PODNOSIĆ LUB OPUSZCZAĆ KOSZA, CHWYTAJĄC GO WYŁĄCZNIE Z JEDNEJ STRONY (Rys. 3).

UWAGA:

Zaleca się wyregulować kosz przed załadowaniem naczyń.

WYPEŁNIANIE ZMYWARKI NACZYNIAMI

Wykorzystanie koszyka górnego

Koszyk górny jest wyposażony w ruchome podpórki zawieszone na krawędzi bocznej, które mogą zajmować dwie pozycje: górną i dolną. W pozycji dolnej podpórki służą do umieszczenia na nich filiżanek herbaty, kawy, długich noży i chochli. Na końcach podpórek można zawiesić szklanki w pozycji pionowej. Pod spodem można umieścić szklanki, filiżanki, talerzyki i talerzyki deserowe. Gdy podpórki zajmują górną pozycję, umożliwiają one umieszczenie na nich płytkich i głębokich talerzy. Należy zachować uwagę podczas wkładania głębokich i płytkich talerzy w pozycji pionowej - trzeba ułożyć je tak, aby wgłębieniami były zwrócone w kierunku obrotu maszyny, przy czym zawsze należy zostawić wolne miejsce pomiędzy talerzami, aby mogła między nimi krążyć swobodnie woda. ■ Aby do maksimum wykorzystać pojemność koszyka, radzimy pogrupować talerze według ich kształtu. ■ Talerze można ułożyć w jednym rzędzie (Rys. 1) lub w dwóch rzędach (Rys. 2). ■ Radzimy umieszczać talerze o dużych rozmiarach i średnicy równej około 270 mm nieznacznie pochylone do przodu tak, aby łatwiej można było wstawić koszyk do wnętrza zmywarki.

■ W koszyku górnym można umieścić różne naczynia, takie jak salaterki i wazy z tworzywa, które najlepiej jest zablokować, aby strumień wody nie przewrócił ich. ■ Koszyk górny został pomyślany tak, aby zapewniona była maksymalna elastyczność wykorzystania. Może on być wypełniony samymi talerzami umieszczonymi w dwóch rzędach, w ilości 24 sztuk maksimum, szklankami w pięciu rzędach, w ilości 30 sztuk maksimum lub różnymi naczyniami.

Wykorzystanie koszyka dolnego

■ W dolnym koszyku umieszcza się garnki, patelnie, wazy na zupę, salaterki, pokrywki, półmiski, talerze płytkie i głębokie oraz chochle. Nakrycia powinno się wkładać rączką skierowaną ku dołowi w przeznaczonym do tego celu pojemniku plastykowym, który należy umieścić z kolei w koszyku dolnym (Rys. 3), upewniając się, że nie przeszkadza on w swobodnym obrocie ramienia spryskującego.

WAŻNE

Dolny kosz wyposażony jest w ogranicznik, który zapewnia bezpieczne wysuwanie kosza nawet z pełnym załadunkiem. W celu załadowania soli, wyczyszczenia filtra i oczyszczenia zmywarki konieczne jest całkowite wysunięcie kosza.

Standardowe, codzienne ustawienie naczyń w koszyku ukazane jest na Rys. 1, 2 i 3.

Koszyk górny (Rys. 1)

A = talerze głębokie B = talerze płytkie C = talerzyki deserowe D = podstawki E = filiżanki F = szklanki

Koszyk górny (Rys. 2)

A = talerze głębokie B = talerze płytkie C = talerzyki deserowe D = podstawki E = filiżanki F = kieliszki G = szklanki H = koszyka na nakrycia

Koszyk dolny (Rys. 3)

A = garnek średni B = garnek duży C = patelnia D = wazy na zupę, półmiski E = nakrycia F = rondle, tortownice G = kieliszki średnie H = kieliszki małe

Racjonalne i poprawne ułożenie naczyń jest podstawowym warunkiem uzyskania nienagannych wyników zmywania.

Koszyk na nakrycia (Rys. 4)

Górna część koszyka na sztućce (nakrycia) jest zdejmowalna, dzięki czemu istnieje możliwość różnych załadunków.

INFORMACJE DLA BADAŃ W LABORATORIUM

Program porównawczy ogólny (Norma EN 50242)

(patrz tabela programów zmywania)

1. Pozycja kosza górnego: dolna
2. Ładunek znormalizowany
3. Pozycja regulatora wybłyszczacza: 6
4. Ilość detergentu:
5. 9,5 g do zmywania wstępnego;
6. 28 g do zmywania

Przykładowe ułożenie 15 nakryć (zgodnie z normą EN 50242)

Właściwy załadunek pokazany jest na Rys. 5 dla koszyka górnego, na Rys. 6 dla koszyka dolnego i na Rys. 7 dla koszyka na nakrycia.

Koszyk górny (Rys. 5)

A = 5+5+5 szklanek B = 12+3 podstawek C = 5+5+5 filiżanek D = mata waza E = średnia waza F = duża waza G = talerzyki deserowe H = 1+1 łyżki półmiskowe I = łyżki kuchenne L = sztućce (nakrycia)

1 = 15 łyżeczek deserowych 2 = 15 widelców 3 = 12 łyżeczek do kawy

Koszyk dolny (Rys. 6)

M = 15 talerzy głębokich N = 15 talerzy płytkich O = 7+7 talerzyków deserowych P = półmisek Q = nakrycia

Koszyk na sztućce (Rys. 7)

Włożyć sztućce (nakrycia)

jak to pokazano na rysunku.

1 = łyżki 2 = noże

3 = łyżeczki 4 = widelce do półmisków

Zmywanie 1/2 załadunku, koszyk górny

1/2 załadunku mieszanego (Rys. 1)

A = szklanki

B = filiżanki

C = talerze głębokie

D = talerzyki deserowe

F = podstawki

E - podota F - gamek

- gamek G - notelnie

G = patemia

H = średnia waza

= mała waza

1/2 załadunku standardowego (Rys. 2)

A = 7 szklanek

B = 6+1 filiżanek

C = półmisek

D = 7 talerzy głębokich

E = 7 talerzy płytkich

E - 7 talerzyków deserowych

G = 7 podstawek

G = 7 podstawek

H = średnia waza

I = mała waza

Nakrycia powinno się umieszczać w przeznaczonym do tego celu koszyku plastikowym. Podczas zmywania normalnego należy go wstawić w przeznaczone dla niego miejsce w koszyku dolnym.

Zmywanie 1/2 załadunku, koszyk dolny

Koszyk dolny (Rys. 3)

A = garnek średni

B = garnek duży

C = patelnia

- patelnia

D = wazy na zupę, półmiski

E = nakrycia

F = rondle, tortownice

G = kieliszki średnie

H = kieliszki małe

Racjonalne i poprawne ułożenie naczyń jest podstawowym warunkiem uzyskania nienagannych wyników zmywania.

Koszyk dolny (Rys. 4)

M = 15 talerzy głębokich

N = 15 talerzy płytkich

O - 7+7 talerzyków deserowych

B - półmisek

P - pojemnik

Q - nakrycia

ZAŁADUNEK ŚRODKA MYJĄCEGO I WYBŁYSZCZAJĄCEGO

Ładowanie detergentu

WAŻNE

Niezbędne jest stosowanie środka myjącego w proszku, płynnego lub w pastylkach - przeznaczonego specjalnie do zmywarek do naczyń.

CALGONIT® zapewnia doskonałe rezultaty zmywania i jest łatwo dostępny.

Środki nie dostosowane do zmywarek (na przykład przeznaczone do zmywania ręcznego) nie zawierają odpowiednich składników do mycia maszynowego i nie pozwalają na poprawne funkcjonowanie zmywarki.

Zmywanie normalne

Pojemnik na środek myjący znajduje się po wewnętrznej stronie drzwiczek (Rys. A "2"). Jeśli pokrywka pojemnika jest zamknięta, wystarczy nacisnąć przycisk (A): po zakończeniu każdego programu zmywania pokrywka jest zawsze otwarta, gotowa do następnego wykorzystania. Dawki środka myjącego są różne w zależności od stopnia zabrudzenia i rodzaju naczyń. Zaleca się umieścić w pojemniku (B) od 20 do 30 g środka myjącego.

Po włożeniu detergentu do pojemnika zamknąć pokrywę najpierw przesuwając ją, a potem przyciskając lekko aż do usłyszenia dźwięku zamknięcia.

Ponieważ nie wszystkie środki myjące są jednakowe, należy również zapoznać się z instrukcją podaną na opakowaniu. Przypominamy, że niewystarczające ilości środka myjącego mogą niedostatecznie usunąć brud, podczas gdy nadmierna dawka środka myjącego nie tylko nie poprawia wyników zmywania, lecz ponadto jest zbędnym marnotrawstwem.

WAŻNE

Odpowiednie dawkowanie środka do zmywania stanowi wkład w ochronę środowiska.

Jeśli decydujecie się Państwo na stosowanie detergentów w tabletkach, przy których nie jest potrzebne stosowanie soli i/lub wybłyszczacza, należy skrupulatnie przestrzegać następujących zaleceń:

■ przeczytać uważnie i stosować się dokładnie do instrukcji i zaleceń podanych na opakowaniu detergentu, którego mamy użyć;

■ niektóre detergenty łączone, a w szczególności te zawierające wybłyszczacze, dają optymalne efekty tylko w niektórych programach;

■ skuteczność detergentów, które nie wymagają użycia soli, zależy od stopnia twardości wody u użytkownika. Należy sprawdzić, czy stopień twardości wody mieści się w przedziale wskazanym w instrukcji stosowania detergentu. Nieprawidłowe stosowanie tych detergentów może prowadzić do: ■ tworzenia się osadu wapnia na naczyniach i we wnętrzu zmywarki; ■ zmniejszenia skuteczności zmywania i suszenia.

Jeżeli wystąpią takie problemy, należy wrócić do stosowania środków tradycyjnych (jak sól, wybłyszczacz, detergent w proszku). Po powrocie do tradycyjnego stosowania soli dopiero po kilku cyklach zmywania system odwapniania da optymalny efekt.

WAŻNE

W wypadku reklamacji związanych z niewłaściwym stosowaniem tych produktów nie będzie miała zastosowania bezpłatna gwarancja.

Ładowanie środka nabłyszczającego

Środek nabłyszczający, który dodawany jest automatycznie podczas ostatniego płukania, przyspiesza suszenie naczyń i zapobiega tworzeniu się plam i matowych osadów. Po lewej stronie pojemnika na detergent znajduje się zbiornik na środek nabłyszczający (Rys. A "3").

Aby go otworzyć należy nacisnąć go i jednocześnie obrócić ku górze uchwyt otwierania.

Należy używać tylko środków przeznaczonych do zmywarek automatycznych.

Można kontrolować poziom wybłyszczacza przez "okienko" (C) na pojemniku.

Regulacja dozowania środka do płukania w zakresie od 1 do 6

Regulator nabłyszczacza (D) znajduje się pod pokrywą i można obracać go za pomocą monety.

Zalecana pozycja to 4

Obecność wapnia w wodzie objawia się przez obecność kamienia kotłowego lub przez słabszy stopień wysuszenia.

Z tego powodu ważna jest regulacja zużycia produktu płukania mająca na celu uzyskanie optymalnych parametrów.

W przypadku, gdy po zakończeniu zmywania na naczyniach widoczne są smugi, należy zmniejszyć nastawę regulacji o jedną pozycję.

W przypadku gdy na naczyniach widoczne są białe plamy lub aureole, należy o jedną pozycję zwiększyć nastawę regulacji.

PEŁNY

PUSTY

Odblask ciemny

Odblask jasny

Na układ filtrujący (Rys.A "4") składają się:

Mały pojemnik centralny zatrzymujący większe cząstki;

Płytka filtrująca wodę do zmywania w sposób ciągły;

Mikrofiltr umieszczony pod płytką, przechwytujący nawet najdrobniejsze cząstki brudu, zapewniając w ten sposób doskonałe wypłukanie.

■ Aby uzyskiwać niezmiennie nienaganne wyniki zmywania przed każdym zmywaniem należy koniecznie kontrolować i czyścić filtry. ■ Aby wyjąć zespół filtrujący wystarczy jedynie uchwycić za rączkę i obrócić ją w kierunku przeciwnym do kierunku ruchu wskazówek zegara (Rys. 1). ■ Pojemnik centralny można wyjąć, co ułatwi operacje czyszczenia (Rys. 2). Należy wyjąć płytkę filtru (Rys. 3) i umyć wszystko w strumieniu bieżącej wody, posługując się ewentualnie szczoteczką. Dla modelu wyposażonego w samooczyszczający się mikrofiltr konserwacja ogranicza się do sprawdzenia zespołu filtrującego, które można wykonywać co 15 dni. Zaleca się mimo wszystko po każdym zmywaniu sprawdzać, czy pojemnik centralny i płytka nie są zatkane.

UWAGA

Po oczyszczeniu filtrów należy sprawdzić, czy są one poprawnie połączone ze sobą i czy płytka jest idealnie umieszczona na dnie zmywarki. Należy dokładnie wkręcić filtr w płytkę, obracając nim w kierunku zgodnym z kierunkiem ruchu wskazówek zegara, ponieważ niedokładne połączenie zespołu filtrującego może ujemnie wpłynąć na pracę zmywarki.

WAŻNE

Nie wolno używać zmywarki bez filtrów.

Jak postępować, by uzyskać możliwie najlepsze rezultaty zmywania

■ Przed ułożeniem naczyń w maszynie należy wyjąć resztki jedzenia (kości, ości, resztki mięsa i warzyw, skórki z owoców, wykałaczki, niedopałki papierosów, itd...), by nie dopuścić do zatkania filtrów, przewodu odpływowego i dysz ramienia spryskującego, co powoduje zmniejszenie sprawności zmywania. ■ Nie jest konieczne płukanie naczyń przed umieszczeniem ich w zmywarce. ■ Jeśli garnki i patelnie są szczególnie zabrudzone resztkami przypalonych potraw, radzimy je zamoczyć przed zmywaniem. ■ Układać naczynia otworami ku dołowi. ■ W miarę możliwości nie dopuszczać do wzajemnego dotykania się różnych sztuk naczyń; poprawne ich rozmieszczenie zapewni najlepsze wyniki zmywania. ■ Po ułożeniu naczyń, sprawdzić, czy ramię spryskujące obraca się bez przeszkód. Garnki i inne urządzenia kuchenne, na których pozostają przypalone lub przylegające mocno resztki jedzenia, należy zamoczyć w wodzie z dodatkiem środka myjącego do zmywarek. ■ Aby najlepiej umyć zastawę srebrną należy:

a) opłukać ją natychmiast po posiłku, szczególnie jeśli używano jej z majonezem, jajkami, rybą, itd...;

b) nie rozpryskiwać na niej środków myjących;

c) nie pozostawiać jej w styczności z innymi metalami.

Jak oszczędzać

Jeśli wykonujemy zmywanie pełnego załadunku, należy umieścić naczynia zaraz po skończonym posiłku, wkładając je etapami i ewentualnie włączając program ZIMNE PŁUKANIE, aby zmiękczyć zabrudzenia i usunąć większe resztki między jednym a drugim załadunkiem, w oczekiwaniu na pełny cykl zmywania. ■ W przypadku niezbyt silnego zabrudzenia naczyń lub małego stopnia wypełnienia koszyków należy wybrać program OSZCZĘDNY, postępując zgodnie ze wskazówkami zawartymi w liście programów.

Czego nie wolno zmywać

Należy pamiętać, że nie wszystkie naczynia przystosowane są do zmywania w zmywarce. Odradzamy wstawianie części wykonanych z materiałów termoplastycznych, pokrywek z rączką drewnianą lub z tworzywa, garnków z drewnianymi rączkami, naczyń aluminiowych, z kryształu lub ze szkła ołowiowego, o ile nie jest to oddzielnie wskazane. Niektóre motywy dekoracyjne mają tendencję do blaknięcia, dlatego zalecamy zmyć kilkakrotnie jedną sztukę w zmywarce i dopiero po upewnieniu się, że nie następuje odbarwienie, zmywać cały komplet. ■ Ponadto zalecamy, aby nie zmywać zastawy srebrnej razem z zastawą ze stali oksydowanej, aby nie nastąpiła pomiędzy nimi reakcja chemiczna.

WAŻNE: Gdy kupujemy nowe naczynia, należy zawsze upewnić się, czy można je zmywać w zmywarkach.

Zalecenia na zakończenie programu

■ Aby uniknąć ewentualnych śladów kropli spadających z koszyka górnego, należy tuż po zmywaniu wyjmować w pierwszej kolejności koszyk dolny. ■ Jeśli pozostawimy na jakiś czas naczynia w zmywarce, należy lekko uchylić drzwiczki, aby ułatwić krążenie powietrza i poprawić warunki wysychania.

CZYSZCZENIE NA ZEWNĄTRZ I KONSERWACJA ZMYWARKI

■ Do mycia zewnętrznej strony zmywarki należy używać tylko szmatki zmoczonej ciepłą wodą, bez środków odtłuszczających i szorstkich. ■ Zmywarka nie wymaga żadnej specjalnej konserwacji, gdyż zbiornik myjący jest samooczyszczający się. Należy okresowo, za pomocą wilgotnej gąbki, czyścić uszczelkę gumową w drzwiczkach, aby wyeliminować ewentualne ślady odpadków lub środka do płukania. ■ Aby w pełni zagwarantować usuwanie drobnych osadów wapienia lub brudu, zaleca się dokonywać okresowo pełnego zmywania poprzez wlewanie na dno pojemnika szklanki octu i ustawienie programatora na zmywanie delikatne. ■ Jeśli mimo normalnego czyszczenia płytek i filtra zauważamy, że naczynia lub garnki nie są wystarczająco dobrze zmyte lub wypłukane, należy sprawdzić, czy otwory w obrotowych ramionach spryskujących (Rys. A "5") nie są zatkane. Jeśli wymagają one czyszczenia, należy dokonać tego w sposób następujący: 1. Aby zdjąć ramię górne, należy obrócić ramieniem myjącym aż wpust ustawi się w pozycji ukazanej przez strzałkę (Rys. 1b). Należy popchnąć je ku górze i utrzymując nacisk odkręcić, obracając nim w kierunku zgodnym z kierunkiem ruchu wskazówek zegara (Rys. 1) (aby je założyć, należy powtórzyć tę operację, lecz obrócić w kierunku przeciwnym), podczas gdy ramię dolne można zdjąć, podciągając je po prostu ku górze (Rys. 2): 2. Umyć ramiona obrotowe pod strumieniem wody, usuwając odpadki zatykające dysze; 3. Na zakończenie operacji umieścić ramiona obrotowe ponownie w tej samej pozycji, pamiętając, aby w przypadku ramienia górnego wpust znalazł się we właściwej pozycji, dokręcając go do oporu. ■ Wanna zmywarki, jak też wewnętrzna strona drzwiczek, wykonane są ze stali nierdzewnej. Jeśli mimo to zauważymy plamy tlenków, to pochodzą one jedynie z nadmiernego występowania w wodzie soli żelaza.

■ W celu usunięcia plam zaleca się zastosować środek czyszczący o bardzo drobnej ziarnistości. Nie należy stosować substancji zawierających chlor ani druciaków.

PO UŻYCIU

Po każdym zmywaniu należy zamknąć kurek doprowadzający wodę, aby odciąć zmywarkę od instalacji wodnej, i przycisnąć przycisk Start/Stop, co zapewni odcięcie jej od zasilania elektrycznego.

Jeśli zmywarka ma pozostawać przez dłuższy czas bezczynna, konieczne jest wykonanie następujących czynności:

1. Wykonać program zmywania bez ładowania naczyń, lecz ze środkiem myjącym, co pozwoli oczyścić maszynę.
2. Wyjąć wtyczkę z gniazdka sieciowego.
3. Zamknąć kurek wejściowy wody.
4. Wypełnić odpowiedni pojemnik środkiem do płukania.
5. Pozostawić drzwiczki uchylone.
6. Pozostawić czyste wnętrze zmywarki.
7. Jeśli maszyna pozostawiona jest w pomieszczeniu, w którym temperatura jest niższa niż 0°C, woda pozostała w przewodach może zamarznąć. Dlatego też należy doprowadzić temperaturę otoczenia do wartości wyższej od 0°C i poczekać około 24 godzin na ponowne uruchomienie maszyny.

OPIS PANELU STERUJĄCEGO

H Lampka sygnalizacyjna "BRAK SOLI" Lampka sygnalizacyjna "BRAK ŚRODKA WYBŁYSZCZAJĄCEGO" L Lampki sygnalizacyjne "FAZY ZMYWANIA" M WYŚWIETLACZ ELEKTRONICZNY N Lampki sygnalizacyjne "WYBÓR PROGRAMU" O Lampka sygnalizacyjna "WYBÓR OPCJI"

WYMIARY:

		Z blatem	bez blatu
Wysokość	cm	85	82
Głębokość	cm	60	57,3
Szerokość	cm	60	59,8
Zajmowane miejsce przy otwartych drzwiczkach	cm	120	117

DANE TECHNICZNE:

Ilość nakryć (EN 50242)	15
Pojemność wraz z garnkami i talerzami	dła 9 osób
Dopuszczalne ciśnienie instalacji wodnej	Minimum 0,08 - maksimum 0,8 MPa
Moc bezpieczników	(patrz tabliczka znamionowa)
Maksymalna pobierana moc	(patrz tabliczka znamionowa)
Napięcie	(patrz tabliczka znamionowa)

WYBÓR PROGRAMÓW I FUNKCJE SZCZEGÓLNE

Ustawianie programów

■ Otworzyć drzwiczki zmywarki i włożyć do niej naczynia przeznaczone do mycia. ■ Wcisnąć przycisk "URUCHOMIENIE/ZATRZYMANIE" ① Po wciśnięciu przycisku "URUCHOMIENIE/ZATRZYMANIE", zacznie migotać lampka sygnalizacyjna odpowiadająca "zalecanemu programowi" (wstępnie ustawionemu w fabryce, idealnemu do użytku codziennego przy pełnym załadunku) lub lampka odpowiadająca programowi, który został użyty co najmniej trzy razy pod rząd. Wyświetlacz pokazuje czas trwania programu, pokazując kolejno godziny i minuty [np. 1 h (1 godz.) / 25 (25 minut)].

WAŻNE

Zmywarka dysponuje dwiema użytecznymi funkcjami:

- programem "zalecanym" (—) dającym najszybsze i najpewniejsze wyniki;

- funkcją "uczenia się", dzięki której zostaje zapamiętany program użyty co najmniej trzy razy pod rząd, pozwalający użytkownikowi stosującemu ten sam cykl zmywania na niepowtarzanie za każdym razem programowania, czyli na oszczędzanie czasu.

■ Aby wybrać opcję, należy wcisnąć odpowiedni przycisk (zapali się lampka sygnalizacyjna). Przyciski opcji należy wcisnąć przed uruchomieniem programu, aby zmywarka zaakceptowała opcję. ■ W razie potrzeby wyboru innego programu konieczne jest wciśnięcie przycisku odpowiadającego żądanemu programowi (zacznie migotać odpowiednia lampka sygnalizacyjna, co będzie potwierdzeniem dokonanego wyboru). ■ Aby uruchomić program, konieczne jest potwierdzenie - przez ponowne wciśnięcie przycisku wybranego programu. Program uruchomi się automatycznie, a odpowiednia lampka kontrolna przejdzie od migotania do świecenia ciągłego i na wyświetlaczu pokaże się czas trwania cyklu.

Jeśli wyżej wymienione czynności zostały wykonane przy otwartych drzwiczkach, do chwili zamknięcia drzwiczek program nie uruchomi się.

Programy "AUTOMATYCZNE"

AUTOCLEAN

Zmywarka jest wyposażona w czujnik brudu, który "analizuje" mętność wody podczas faz programów "AUTOMATYCZNYCH" (patrz wykaz programów). Dzięki temu czujnikowi parametry cyklu zmywania są automatycznie dopasowywane na podstawie rzeczywistej ilości brudu na naczyniach. Stopień zmętnienia wody zależy bowiem od ilości brudu na naczyniach. W ten sposób uzyskuje się lepsze wyniki zmywania, przy jednoczesnym zmniejszeniu zużycia wody i energii.

Przerwanie programu

Odradzamy otwieranie drzwiczek podczas trwającego programu, szczególnie w fazie środkowej zmywania oraz w trakcie ostatniego płukania na gorąco. Jednakże, gdy podczas pracy zmywarki drzwiczki zostaną otwarte (w celu na przykład dodania naczyń do zmywania), program zmywania automatycznie wyłączy się (a na wyświetlaczu będzie migotać czas pozostały do zakończenia cyklu).

Po ponownym zamknięciu drzwiczek, bez wciskania żadnego przycisku, urządzenie wznowi pracę w tym punkcie cyklu, w którym zostało zatrzymane (w razie potrzeby zmywarka uruchomi wcześniej krótki program zapobiegający szokowi termicznemu).

WAŻNE

Można przerwać program zmywania bez otwierania drzwiczek, zatrzymując zmywarkę.

Aby to zrobić należy wcisnąć przycisk wykonywanego programu na przynajmniej 2 sekundy i zwolnić go w momencie, gdy lampka kontrolna tego programu przestanie świecić światłem ciągłym, a zacznie migotać. Aby wznowić cykl zmywania od momentu, w którym został przerwany, należy na nowo wcisnąć przycisk tego programu (lampka kontrolna przestanie migotać, a zacznie świecić światłem ciągłym).

UWAGA!

Jeśli otworzymy drzwiczki, gdy zmywarka jest w trakcie suszenia, włączy się sygnał akustyczny ostrzegający, że cykl się jeszcze nie zakończył.

Zmiana programu w trakcie pracy zmywarki

Aby zmienić lub anulować wykonywany aktualnie program, należy postępować w następujący sposób:

■ Trzymać wciśnięty przez co najmniej 5 sekund przycisk realizowanego programu (gdy lampka sygnalizacyjna świeci się w sposób ciągły). Wtedy wszystkie kontrolki programów zapalą się na chwilę, a dany program zostanie anulowany. Kontrolka anulowanego programu zacznie migotać, wyświetlacz zgaśnie i zapali się kontrolka końca programu. ■ W tym momencie możliwe będzie nastawienie nowego programu.

WAŻNE

Jeżeli w trakcie wciskania przycisku programu na wyświetlaczu pojawi się migoczący napis "00", to jest to ostrzeżenie, że w zmywarce jest jeszcze woda.

Należy zamknąć drzwiczki, jeśli są otwarte, i poczekać, aż zmywarka wypuści wodę. Wtedy będzie można ustawić nowy program.

UWAGA!

Przed uruchomieniem nowego programu należy upewnić się, czy środek do zmywania nie został już pobrany. Jeśli w pojemniku brakuje środka do zmywania, należy go uzupełnić.

W przypadku przerwania dopływu energii elektrycznej zmywarka przechowa w pamięci wykonywany program, który w momencie przywrócenia dostawy energii elektrycznej zostanie wznowiony w punkcie, w którym był przerwany. W razie potrzeby zmywarka uruchomi wcześniej krótki program zapobiegający

szokowi termicznemu (w razie potrzeby zmywarka uruchomi wcześniej krótki program zapobiegający szokowi termicznemu).

Wykonanie programu

W trakcie wykonywania programu na wyświetlaczu pojawia się czas pozostały do końca cyklu, a 4 kontrolki "faz programów":

= "ZMYWANIE"

będą zaświecały się kolejno, informując o fazie cyklu.

Zakończenie programu

Zgaśnięcie wyświetlacza i zapalenie się ostatniej kontrolki "fazy programów" oznacza zakończenie cyklu.

Po zakończeniu programu włącza się 3 razy z przerwami 30 sekundowymi sygnał akustyczny trwający 5 sekund (jeśli nie jest wcześniej wyłączony). Kontrolka końca programu zapali się, a wyświetlacz gaśnie. Wówczas możliwe będzie wyjęcie umytych naczyń i wyłączenie zmywarki poprzez wciśnięcie przycisku "URUCHOMIENIE/ZATRZYMANIE" lub też ponowne załadowanie zmywarki w celu dokonania następnego zmywania z wykonaniem opisanych wyżej kolejnych czynności.

Przyciski opcji

WAŻNE

Wybrane opcje należy aktywować lub wyłączyć przed uruchomieniem programu.

Przycisk "ECO"

Przycisk ten pozwala zaoszczędzić około 20% czasu i energii, redukując podgrzewanie wody w końcowym płukaniu i czas suszenia podczas ostatniego płukania. Jest zalecany do zmywania wieczornego, kiedy nie potrzebujemy już naczyń całkowicie wysuszonych do ponownego, natychmiastowego użycia.

Przycisk "POWER"

Przycisk ten zwiększa intensywność wybranego programu, dodając 1 płukanie, i tam gdzie to jest przewidziane, zwiększając temperaturę wody w fazie zmywania.

Przycisk "POWER" pozwala działać z większą siłą na silne zabrudzenia i uzyskać lepszy efekt zmywania.

Jest zalecany do zmywania bardzo brudnych naczyń lub naczyń na których brud już zasechł.

Poza normalnym zmywaniem z pełnym załadunkiem, możemy dzięki temu przyciskowi wykonać zmywanie:

a załadunku- kosz górny

Zmywarka zmyje naczynia umieszczone w koszu górnym.

a załadunku- kosz dolny

Zmywarka zmyje naczynia umieszczone w koszu dolnym.

Przycisk "OPÓŹNIONY START"

Przycisk ten pozwala na zaprogramowanie rozpoczęcia czasu zmywania z opóźnieniem od 1 godz. do 23 godz.

Aby ustawić opóźniony start, należy postępować w następujący sposób:

■ Nacisnąć przycisk "OPÓŹNIONY START" (na wyświetlaczu pokaże się napis "00"). Nacisnąć ponownie przycisk aby określić czas rozpoczęcia zmywania (każde naciśnięcie opóźnia start o 1 godz. aż do 23 godz). ■ Aby rozpocząć liczenie należy nacisnąć przycisk wybranego programu (odpowiednia kontrolka przestanie migotać a zacznie świecić światłem ciągłym i na wyświetlaczu pokaże się czas opóźnionego startu).

Po zakończeniu liczenia program uruchomi się automatycznie i na wyświetlaczu pokaże się czas trwania wybranego cyklu.

Jeżeli chcemy anulować opóźniony start należy:

■ Przytrzymać przez 5 sekund przycisk wybranego programu.

■ Potwierdzenie anulacji opóźnionego startu nastąpi w momencie, gdy kontrolka wybranego programu zacznie migotać, wyświetlacz zgaśnie, a zapali się kontrolka końca programu. Zostaną także anulowane wcześniej wybrane opcje, a ich kontrolki zgasną. Jeżeli chcemy teraz uruchomić zmywarkę, należy na nowo ustawić żądany program i ewentualne opcje, tak jak to wyjaśniono w paragrafie "USTAWIANIE PROGRAMÓW".

Wyłączenie sygnału dźwiękowego

Wyłączenie sygnału dźwiękowego należy zrobić w następujący sposób:

Gdy zmywarka jest wyłączona, należy nacisnąć na kilka sekund drugi przycisk opcji (po lewej stronie) i jednocześnie przycisk "URUCHOMIENIE/ZATRZYMANIE". ■ Na wyświetlaczu pojawi się napis "b1" wskazujący, że sygnał dźwiękowy jest aktywny. ■ Po ponownym wciśnięciu tego samego przycisku opcji (drugi z lewej) pojawi się napis "b0" wskazujący, że sygnał dźwiękowy nie jest już aktywny. ■ Należy poczekać na sygnał dźwiękowy sygnalizujący zapamiętanie ustawienia. ■ Aby przywrócić sygnał dźwiękowy, należy powtórzyć tę procedurę. (Napis "b1" na wyświetlaczu wskazuje, że sygnał dźwiękowy jest aktywny).

UWAGA!

Aby nie dopuścić do nieumyślnego włączenia układu zabezpieczającego przed zalaniem, nie zaleca się przesuwać ani przechylać zmywarki podczas jej działania.

W przypadku, w którym zachodzi konieczność przesunięcia lub przechylenia zmywarki, należy sprawdzić wcześniej, czy zmywanie zakończyło się i czy w zbiorniku zmywarki nie pozostała woda.

Zmywarka może sygnalizować, poprzez informację na wyświetlaczu, cały szereg wadliwych działań.

AUTOMATYCZNE SYGNALIZOWANIE ANOMALII W PRACY ZMYWARKI

ANOMALIA PRZYCZYNA ŚRODEK ZARADCZY
Na wyświetlaczu pokazują się symbole E2, rozlega się sygnał dźwiękowy.	Brak wody (zamknięty kran dopływu wody).	Wytłączyć zmywarkę, otworzyć kran, ponownie wybrać program.
Na wyświetlaczu pokazują się symbole E3, rozlega się sygnał dźwiękowy.	Zmywarka nie odprowadza wody ze zbiomika.	Sprawdź, czy nie jest zagieły wąż odpływowy lub czy nie są zatkane syfon albo filtry.Jeśli nie ma uszkodzenia należy wezwać Serwls.
Na wyświetlaczu pokazują się symbole E4, rozlega się sygnał dźwiękowy.	Wyclek wody.	Sprawdź, czy nie jest zagieła wąż odpływowy lub czy nie są zatkane syfon albo filtry.Jeśli nie ma uszkodzenia należy wezwać Serwls.
Na wyświetlaczu pokazują się symbole E5, rozlega się sygnał dźwiękowy.	Uszkodzenie elektronicznego sterowania temperaturą.	Zachodzi konieczność wezwania technika serwisowego.
Na wyświetlaczu pokazują się symbole E6, rozlega się sygnał dźwiękowy.	Uszkodzenie modulu elektronicznego.	Zachodzi konieczność wezwania technika serwisowego.
Na wyświetlaczu pokazują się symbole E8 lub E1 wraz z krótkim sygnałem dźwiękowym	Nie działa prawidłowo grzałka podgrzewająca wodę lub filtr jest zatkany.	Oczyscić płytkę filtra. Jeśli usterki nie udaje się wyeliminować, wezwac technika serwisowego.

WATERBLOCK

Zadaniem funkcji "Waterblock" jest dodatkowe zabezpieczenie zmywarki, szczególnie pod nieobecność domowników. Funkcja "Waterblock" przerywa ewentualne wycieki wody, które mogłyby doprowadzić do zalania mieszkania, spowodowane niepoprawnym działaniem zmywarki lub rozerwaniem lub przecięciem węży gumowych, w szczególności węża zasilającego w wodę.

Jak działa "Waterblock"

Dno umieszczone pod zmywarką zbiera ewentualne wycieki wody i za pośrednictwem czujnika zamyka zawór bezpieczeństwa umieszczony pod kurkiem dopływu wody. W ten sposób nie dopuszcza się do wycieku wody na zewnątrz nawet przy otwartym kurku dopływowym.

Jeśli skrzynka zawierająca elementy elektryczne została uszkodzona, należy natychmiast odciąć zasilanie w energię elektryczną.

Aby zapewnić idealne działanie zabezpieczenia, skrzynka "A" z przewodem powinna być dołączona do kurka w sposób wskazany na Rys. "1". Nie wolno przecinać przewodu zasilania w wodę, gdyż zawiera on części pod napięciem.

Jeśli długość przewodu nie pozwala na prawidłowe dołączenie, sam przewód należy zamienić na inny, o poprawnej długości. Rys. 1.

Niniejsza zmywarka wyposażona jest również w urządzenie zabezpieczające przed zalaniem, które w przypadku przekroczenia normalnego poziomu wody, w wyniku ewentualnej awarii, automatycznie blokuje dopływ wody i/lub uruchamia odprowadzenie jej nadmiaru.

Zmywanie ze zmywaniem wstępnymW przypadku, gdy stosujemy program INTENSYWNY należy również dodać porcję środka myjącego, w ilości 20 g (1 łyżka do zupy) bezpośrednio do zmywarki. Dla programu KLASA A 59 mln. dodać 5 g.

Programu

Opis

Czynności do wykonania		Przebieg wykonania programu					Czas zymowania w minutach	Funkcje dodatkowe
Środek do zmywania wstępnego	Środek do zmywania
	Czyszczennie III/IIw i płytk
	Kontrola środowka wybłyszczającego
	Kontrola zapasu soli
		Zmywanie wstępne gorące	Zmywanie wstępne zmne	Zmywanie zasadarcze	Pięwsze zmne pułkanie	Drajcie zmne pułkanie

55-65°C	UNIWERSALNY	* AUTOCLEAN	(Program “ZALECANY”)Przeznaczony do zmywania naczyń igarnków codziennego użytku, normalnieżabrudzonych.
65-75°C	INTENSYWNY		Przeznaczony do zmywania mocno zabrudzonych naczyń i garnków.
45-55°C	DELIKATNY		Program przystosowany do zmywanianaczyń delikatnych, zdobionych i zkrysztalu. Wskazany do zmywania naczyńw niewielkim stopniu zabrudzonych, zawyłątkiem garnków.
59'70°C	KLASA A 59 min.		Przeznaczony do codziennego zmywanianaczyń i garnków zaraz po użyciu normalnie zabrudzonych (Max. 8 kompletów).- KLASA A ZMYWANIA -
45°C	ECO		Przystosowany do zmywania naczyń igarnków normalnie zabrudzonych, zżastosowaniem enzymatycznego srodkado zmywania.Program znormalizowany EN 50242.
29'50°C	SZYBKI 29 min.		Bardzo szybkie zmywanie wykonywane tużpo zakończeniu posiłku po podgrzaniuwody, wskazane do zmywania naczyń dla4/6 osób najwyżej.
	ZIMNE PŁUKANIE		Wstępne, krótkie zmywanie wykonywanerano lub w południe, kiedy chcemły przéniesćgłówne zmywanie na okres po kolacji.

DZIAŁANIE PROGRAMÓW "AUTOMATYCZNYCH" (AUTOCLEAN) ZOSTAŁO ULEPSZONE DZIĘKI ZASTOSOWANIU CZUJNIKA BRUDU, KTÓRY POZWALA DOPASOWAĆ PARAMETRY ZMYWANIA DO STOPNIA ZABRUDZENIA NACZYŃ.

Jeśli zmywarka nie działa, z pomocą wezwanego technika serwisowego wykonać następujące czynności sprawdzające:

NIEPRAWIDŁOWOŚCI	PRZYCZYNY ŚRODKI ZARADCZE
1 - Maszyna nie działa dla żadnego programu	Żle wetknięta wtyczka sieciowa	Wetknąć wtyczkę
	Nie wciśnięty przycisk O/I (Start/Stop)	Wcisnąć przycisk Start/Stop
	Drzwiczki otwarte	Zamknąć drzwiczki
	Brak zasilania w energię	Sprawdzić
2 - Maszyna nie pobiera wody	Patrz przyczyny Nr 1	Skontrolować
	Zamknięty kurek z wodą	Otworzyć kurek
	Żle ustawiony programator	Ustawić poprawnie programator
	Zagięty przewód zasilający	Wyprostować przewód.
	Zatkany filtr przewodu zasilania w wodę	Oczyścić filtr umieszczony na zakończeniu przewodu zasilania w wodę
3 - Maszyna nie odprowadza wody	Zatkany filtr	Oczyścić filtr
	Zagięty przewód odpływowy wody	Wyprostować przewód.
	Nieprawidłowe przedłużenie przewodu odpływowego wody	Podczas przedłużania przewodu odpływowego postępować zgodnie z instrukcją
	Przewód odpływowy skierowany do runy w ścianie nie ma odpowiedrzenia	Wezwać wykwalifikowanego technika
4 - Maszyna odprowadza wodę w sposób ciągły	Przewód w położeniu zbyt niskim	Unieść do 40 cm końcówkę przewodu odpływowego.
5 - Nie obraca się ramię obrotowe	Zbyt dużo środka myjącego	Zmniejszyć ilość środka myjącego. Zastosować specjalny środek myący.
	Jakiś przedmiot przeszkadza w obrocie ramienia	Skontrolować
	Płytka filtrująca i filtr zatkane przez nieczystości	Oczyścić płytkę i filtr
6 - W zmywarkach elektronicznych bez wyświetlacza: jedna lub dwie kontrolki migają szybko.	Zamknięty kurek dopływu wody	Wylączyć maszynę. Otworzyć kurek. Ponównie włączyć cykl prania

NIEPRAWIDŁOWOŚCI PRZYCZYNY ŚRODKI ZARADCZE
7 - Naczynia są zmyte tylko częściowo	Patrz przyczyny Nr 5	Skontrolować
	Dno garnków nie jest dokładnie umyte	Zbył uporczywie przyczepione resztki jedzenia, które należy zdąć przed zmywaniem w zmywarce
	Brzeg garnków nie jest dokładnie umyty	Lepiej ułożyć garnki
	Dysze ramion spryskujących częściowo zatkane	Zdemonłować ramiona spryskujące odkręcając mocującą nakrętki mocujące zgodnie z kierunkiem ruchu wskazówek zegara i umyc je pod kranom.
	Naczynia nie są dobrze rozłożone	Nie układać naczyń zbyt ciasno
	Końcówka przewodu odpływowego zanurzona jest w wodźie	Końcówka przewodu odpływowego nie powinna dotykać powierzchni wody odprowadzażej.
	Środek myjący nie jest prawidłowo dawkowany, jest stary lub zbryłony.	Zwiększyć dawkę zależnie od stopnia żabrudzenia lub wymionić środek myjący.
	Korek pojemnika z solą nie jest dokładnie zakręcony.	Dokręcić do oporu.
	Wybrany program zmywania jest zbyt slaby.	Wybrać program bardziej skuleczny.
	Naczynia w koszyku dolnym nie są umyte.	Wyłączyć przycisk połowicznego załadunku.
8 - Obecność białych plam na naczyniach	Woda zasilająca jest szczególnie twarda.	Sprawodzić poziom soli i środka do płukania oraz wyregulować dawkowanie, jeśli nieprawidłowość utrzymuje się, poprosić Dział Serwisowy o intchwencję.
9 - Hałas podczas zmywania	Naczynia uderzają o siebie.	Lepiej je rozmieścić w koszykach.
	Obrotowe ramiona myjące uderzają o naczynia.	Lepiej ułożyć naczynia.
10 - Naczynia nie są dokładnie wysuszone	Brak oblegu powietrza	Pozostawić drzwiczki maszyny uchylone po zakończeniu programu zmywania co poprawi warunki naturalnego wysychania.

Uwaga: Gdy jedna z cytowanych powyżej nieprawidłowości jest powodem złego zmywania lub niewystarczającego płukania, niezbędne jest ręczne zebranie brudów z naczyń, gdyż operacja końcowa spowoduje wyschnięcie zabrudzeń, których kolejne zmywanie w zmywarce nie byłoby w stanie oczyścić. Jeśli złe działanie zmywarki utrzymuje się, należy zwrócić się do Działu Serwisowego, podając nazwę modelu zmywarki, umieszczoną na tabliczce znamionowej znajdującej się po wewnętrznej stronie drzwiczek, w części górnej, lub na egzemplarzu gwarancji. Informacje te umożliwiają dokonanie szybszego i skuteczniejszego serwisu.

Producent zrzeka się wszelkiej odpowiedzialności za błędy w druku niniejszej Instrukcji. Ponadto zastrzega sobie prawo wprowadzania zmian, które uzna za użyteczne, bez pogorszenia podstawowych charakterystyk.

Z zastrzeżeniem prawa do modyfikacji technicznych i ewentualnych błędów drukarskich.
