BluePower 48 A HW - Kosiarka Wolf Garten - Bezpłatna instrukcja obsługi

Typ produktu	Kosiarka
Marka	Wolf Garten
Model	BluePower 48 A HW
Szerokość koszenia	48 cm
Regulacja wysokości koszenia	centralna, 6-stopniowa od 25 do 75 mm
Pojemność kosza	60 litrów
Typ silnika	bezszczotkowy silnik elektryczny
Napięcie akumulatora	36 V
Typ akumulatora	Litowo-jonowy
Pojemność akumulatora	4,0 Ah
Czas ładowania	ok. 100 minut
Wydajność powierzchniowa	do 600 m² na jednym ładowaniu
Waga	ok. 25 kg
Wymiary (dł. x szer. x wys.)	1550 x 480 x 1050 mm
Poziom hałasu (LpA)	82 dB(A)
Poziom wibracji (ah)	2,5 m/s²
Klasa ochronności	III (napięcie bezpieczne)
Funkcja mulczowania	tak, z klinem do mulczowania
Napęd kół	Napęd na tylne koła
Typ uchwytu	ergonomiczny, składany

Często zadawane pytania - BluePower 48 A HW Wolf Garten

Jaki akumulator jest potrzebny do kosiarki?

Kosiarka Wolf Garten BluePower 48 A HW wykorzystuje 36 V akumulator litowo-jonowy z serii BluePower. Jeden akumulator jest w zestawie, dodatkowe akumulatory można dokupić.

Jak długo trzyma jedno ładowanie?

Czas pracy akumulatora wynosi w zależności od stanu trawy do 600 m². Przy gęstej lub wysokiej trawie czas może być krótszy.

Jak reguluje się wysokość koszenia?

Wysokość koszenia reguluje się centralnie za pomocą dźwigni na uchwycie w 6 stopniach od 25 do 75 mm.

Czy kosiarka może również mulczować?

Tak, za pomocą dołączonego klina do mulczowania kosiarkę można przystosować do mulczowania. Trawa jest wtedy drobno rozdrabniana i pozostaje na trawniku.

Jak czyścić kosiarkę?

Wyczyść obudowę i noże strumieniem wody (nie używaj myjki ciśnieniowej). Kosz można wypłukać wodą. Przed czyszczeniem pozostaw urządzenie do ostygnięcia i wyjmij akumulator.

Kiedy trzeba naostrzyć noże?

Noże należy ostrzyć przynajmniej raz w sezonie. Oznakami tępych noży są postrzępione końcówki trawy i nierówne cięcie.

Czy kosiarka jest samojezdna?

Tak, BluePower 48 A HW ma napęd na tylne koła z płynną regulacją prędkości na uchwycie.

Jakie środki ostrożności należy zachować?

Noś solidne obuwie i długie spodnie. Trzymaj dzieci i zwierzęta z daleka. Wyłącz kosiarkę przed opróżnieniem kosza lub usunięciem przeszkód. Podczas konserwacji wyjmij akumulator.

Gdzie znajdę części zamienne?

Części zamienne takie jak noże, akumulatory lub ładowarki można nabyć w specjalistycznych sklepach lub bezpośrednio przez serwis Wolf Garten. Numer modelu znajduje się na tabliczce znamionowej.

Co oznacza komunikat błędu 'migający akumulator'?

Migający akumulator może wskazywać na przegrzanie lub głębokie rozładowanie. Pozwól akumulatorowi ostygnąć lub naładuj go. Jeśli błąd się utrzymuje, skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI BluePower 48 A HW Wolf Garten

(Oryginalna instrukcja obsługi)

Cesky 138

Dla własnego bezpieczeństwa . 128

Montaż urządzenia ..... 130

Obstuga 130

Wskazówki dotyczące pielęgnacji trawy ..... 133

Transport urządzenia ..... 134

Przegląd i konserwacja/ czyszczenie ..... 134

Unieruchamianie ..... 135

Gwarancja 135

Informacja o silniku ..... 135

Rozpoznawanie i usuwanie usterek 136

Dane na tabliczce znamionowej

Dane te są bardzo ważne dla późniejszej identyfikacji urządzenia przy zamawianiu części zamiennych i dla serwisu. Tabliczka znamionowa umieszczona jest w pobliżu silnika. Wszystkie dane znajdujące się na tabliczce znamionowej proszę wpisać do poniższej ramki.

Wszystkie dane i szersze informacje dotyczące urządzenia znajdą Państwo w oddzielnej deklaracji zgodności, która stanowi część niniejszej instrukcji użytkowania i obsługi.

Ilustracje graficzne

Proszę rozłożyć strony z ilustracjami umieszczone na początku instrukcji obsługi.

Dla własnego bezpieczeństwa

Prawidłowe użycie urządzenia

Urządzenie przeznaczone jest wyłącznie do

- zastosowania zgodnie z opisem i w s k a z ó w k a m i b e z p i e c z podanymi w tej instrukcji obsługi; - koszenia trawy w ogrodzie przydo- mowym lub w ogródku działkowym.

Każde inne zastosowanie urządzenia jest niezgodne z przeznaczeniem. Użycie w sposób niezgodny z przeznaczeniem powoduje utratę gwarancji i uchylenie wszelkiego obowiązku odpowiedzialności ze strony producenta. Użytkownik odpowiada za wszystkie szkody wyrządzone osobom trzecim lub ich mieniu.

Samowolne zmiany przeprowadzone przy urządzeniu wykluczają wszelką odpowiedzialność producenta za szkody wynikłe z tych zmian.

Tylko dla urządzeń z rozrusznikiem elektrycznym:

Prostownik należący do zakresu dostawy przeznaczony jest wyłącznie do ładowania akumulatora zastosowanego w kosiarce. Akumulator zastosowany w kosiarce można ładować tylko za pomocą tego właśnie prostownika.

Przestrzegać wskazówek bezpieczeństwa i obsługi

Przed użyciem urządzenia proszę, jako użytkownik, przeczytać uważnie niniejszą instrukcję obsługi. Proszę stosować się do przepisów i wskazówek zawartych w tej instrukcji i przechowywać ją do dalszego zastosowania. Nie zezwalać na obsługę urządzenia dzieciom, ani osobom, które nie zapo- znały się z niniejszą instrukcją obsługi. W przypadku zmiany właściciela przekazać instrukcję wraz z urządzeniem.

Ogólne wskazówki bezpieczeństwa

W tym rozdziale podane są ogólne wskazówki bezpieczeństwa. Ostrzeżenia dotyczące pojedynczych części, funkcji lub czynności, zamieszczone są w odpowiednim miejscu tej instrukcji.

Przed rozpoczęciem pracy

Osoby użytkujące to urządzenie nie mogą znajdować się pod wpływem środków odurzających, jak np. alkohol, narkotyki lub lekarstwa.

Osobom, które nie ukończyły 16 roku życia, zabrania się obsługi tego urządzenia – dolną granice wieku użytkownika określają przepisy danego kraju.

Niniejsze urządzenie nie nadaje się do obsługi przez osoby (również dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, albo niedostatecznym doświadczeniu i/lub niedostatecznej wiedzy, chyba że bedą one nadzorowane przez osoby trzecie odpowiedzialne za ich bezpieczeństwo i będą pouczone w obstudze tego urządzenia.

Dzieci powinny znajdować się pod ciągłym nadzorem, aby zapewnić, że nie będą używać urządzenia do zabawy.

Przed rozpoczęciem pracy należy zapoznać się zarówno z wyposażeniem i elementami obsługi, jak również z ich działaniem.

Paliwo przechowywać tylko w odpowiednich pojemnikach, które dopuszczone są do takiego zastosowania i nie składować w pobliżu źródeł ciepła (np. piece, podgrzewacze wody). Paliwo tankować tylko na wolnym powietrzu.

Nie tankować paliwa przy włączonym silniku ani wtedy, gdy silnik jest gorący. Natychmiast wymienić uszkodzony wydech, zbiornik paliwa lub pokrywę zbiornika paliwa.

Przed użyciem sprawdzić, czy,

- zespół zbierający trawę działa prawidłowo, a klapa wyrzutowa zamyka się. Niezwłocznie wymienić/zastąpić zepsute, zużyte oraz brakujące części. - narzędzia tnące, śruby mocujące i cały zespół tnący nie są zużyte lub uszkodzone. Proszę zlecić wymianę całych kompletów zużytych lub zepsutych części w auto-ryzowanym punkcie serwisowym, aby wykluczyć brak wyważenia.

Części zamienne i wyposażenie muszą spełniać warunki podane przez producenta urządzenia.

Dlatego proszę stosować tylko oryginalne części zamienne i oryginalne wyposażenie, albo części zamienne i wyposażenie, które dopuszczone są przez producenta urządzenia do takiego zastosowania.

Wszelkie naprawy urządzenia proszę zlecić do wykonania tylko w auto-ryzowanym punkcie serwisowym.

Podczas pracy urządzeniem

Podczas pracy urządzeniem lub przy urządzeniu należy stosować odpowiednią odzież roboczą, jak np.:

• bezpieczne obuwie robocze,
• d ługie spodnie,
• wąską, przylegającą odzież,
• ochronniki słuchu,
• okulary ochronne.

Wszystkie elementy wyposażenia bezpieczeństwa muszą być zawsze kompletnie zamontowane na urządzeniu i nie mogą być uszkodzone.

Nie wolno dokonywać żadnych zmian w wyposażeniu bezpieczeństwa.

Urządzenie używać tylko w stanie wyznaczonym przez producenta i dostarczonym stanie techniczny

Nigdy nie zmieniać wstępnych ustawień fabrycznych silnika.

Unikać otwartego ognia, iskrzenia i nie palić.

Przed pracą przy urządzeniu

W celu ochrony przed zranieniem, przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. przegląd, konserwacja, nastawianie) i przed transportem urządzenia (np. podnoszenie lub przenoszenie) należy

• w y łączyć silnik,
• w y c i a g n a ć kluczyk ze stacyjki (o ile jest),
• o d c z e k a ć, aż wszystkie ruchome części całkowicie się zatrzymają, as il nik się och łodzi,
• wyjąć wtyczkę świec zapłonowych przy silniku, aby uniemożliwić przypadkowe włączenie silnika,
• przestrzegać dodatkowych wskazówek bezpieczeństwa, które podane są w instrukcji obsługi silnika.

Po zakończeniu pracy urządzeniem

Nie opuszczać urządzenia bez wyłączenia silnika i - ile jest - wyciągnąć kluczyk ze stacyjki.

Wyposażenie zabezpieczające

Rysunek 1

⚠️ Niebezpieczeństwo

Nie wolno nigdy używać urządzenia, jeżeli wyposażenie bezpieczeństwa jest uszkodzone lub nie jest zamontowane.

Dźwignia bezpieczeństwa (1)

Dźwignia bezpieczeństwa służy do natychmiastowego zatrzymania silnika i z e s p o łu tnącego w przypadku wystąpienia zagrożenia.

Nie wolno przeprowadzać prób wyłączenia działania dźwigni bezpieczeństwa.

Klapa otworu wyrzutowego (2) lub osłona odbojowa (3)

Klapa otworu wyrzutowego/osłona m odbojowa chroni użytkownika przed zranieniem przez zespół tnący, albo wyrzucone twarde części lub przedmioty. Urządzenie wolno eksploatować tylko z klapą otworu wyrzutowego lub osłona odbojową

Symbole na urządzeniu

Na urządzeniu znajdują się naklejki z różnymi symbolami. Poniżej podane są znaczenia tych symboli:

Uwaga! Przed uruchomieniem przyczytać instrukcję obsługi!

Usunąć z obszaru zagrożenia osoby trzecie!

Przed przystąpieniem do jakichkołwiek prac przy urządzeniu i przed jego opuszczeniem wyłączyć silnik i wyciągnąć kluczyk ze stacyjki.

Przestrzegać dodatkowych wskazówek z rozdziału „Dla własnego bezpieczeństwa”.

Przed przystąpieniem do jakichkolwiek prac przy narzędziach tnących należy wyjąć wtyczkę świec zapłonowych! Palce i stopy trzymać z dala od narzędzi tnących! Przed przystąpieniem do nastawiania lub czyszczenia urządzenia, albo do sprawdzania należy wyłączyć urządzenie i wyjąć wtyczkę świec zapłonowych.

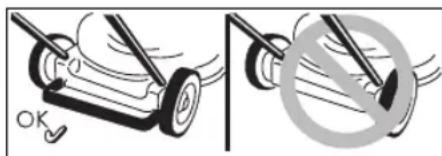

Niebezpieczeństwo zranienia – pracować tylko z zamontowaną osłoną odbojową.

OK

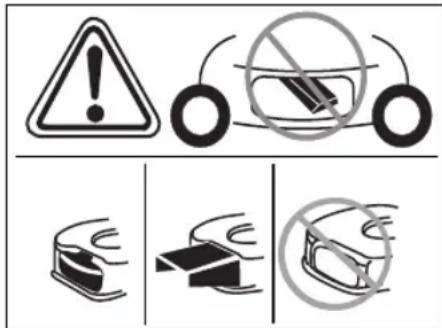

Niebezpieczeństwo zranienia – pracować tylko z zamontowanym tylnym kabłąkiem ochronnym.

Niebezpieczeństwo zranienia – pracować tylko z zamontowanym zespołem wyrzutowym. Powyższe symbole umieszczone na urządzeniu należy utrzymywać w takim stanie, aby były zawsze czytelne.

Symbole użyte w instrukcji obsługi

W tej instrukcji obsługi zastosowano symbole do oznaczenia występujących niebezpieczeństw lub zaznaczenia ważnych wskazówek. Oto znaczenie tych symboli:

Niebezpieczeństwo

Zwraca uwagę na niebezpieczeństwo związane z opisywaną czynnością i zagrażające osobom.

Uwaga

Zwraca uwagę na niebezpieczeństwo związane z opisywaną czynnością i zagrażające uszkodzeniem rzeczy.

Wskazówka

Oznacza ważne informacje i wskazówki dotyczące użytkowania.

Montaż urządzenia

Na końcu instrukcji obsługi lub na załączonym arkuszu przedstawiono w formie rysunków sposób przeprowadzenia montażu urządzenia.

Zasady utylizacji

Występujące resztki opakowań, stare urządzenie itp. utylizować zgodnie z lokalnie obowiązującymi przepisami.

Obstuga

Proszę przestrzegać również wskazówek podanych w instrukcji obsługi silnika.

Niebezpieczeństwo adek

- Osobom, dzieciom lub zwierzętom nie wolno przybywać w pobliżu urządzenia podczas koszenia. Niebezpieczeństwo zranienia wyrzuconymi kamieniami lub innymi przedmiotami.

Upadek

- Urządzenie prowadzić tylko z predkością chodzenia.

• Zachować szczególną ostrożność podczas koszenia do tyłu i ciągnięcia urządzenia do siebie.
• Przy koszeniu na stromych zboczach urządzenie może się przewrócić i zranić użytkownika. Urządzenie prowadzić tylko w poprzek zbocza, nigdy pod góre, ani z góry na dół. Tym urządzeniem nie kosić trawy na zboczach o nachyleniu większym niż 20%.
• Zachować szczególną ostrożność przy zmianie kierunku i zawsze zwracać uwagę na pewną postawę podczas pracy.
• Podczas koszenia w obszarach granicznych grozi niebezpieczeństwo zranienia. Koszenie przy krawężnikach, krzakach i na stromych zboczach jest niebezpieczne. Zachować odstęp bezpieczeństwa.
• Przy koszeniu mokrej trawy przyczepność do podłoża jest mniejsza, dlatego urządzenie może wpaść w poślizg i przewrócić użytkownika. Kosiarkę stosować tylko wtedy, gdy trawa jest sucha.
• P r a c o w a ć tylko przy świetle dziennym lub bardzo dobrym oświetleniu sztucznym.

Zranienie

• Z a c h o w a ć zawsze odstęp bezpieczeństwa do obracającego się narzędzia wyznaczony długością uchwytów prowadzących urządzenia.
• O b s z a r o b s ługi podczas ekspło, tacji urządzenia znajduje się z tytu za uchwytem prowadzącym.
• Nie wolno zbliżać dłoni ani stóp do obracających się części.
• Nie używać urządzenia przy złych warunkach pogodowych, np. przy możliwości wystąpienia deszczu lub burzy.
• Wyłączyć silnik i zaczekać, aż zespół tnący całkowicie się zatrzyma:

- zanim urządzenie się przechyli,

• przed transportem po powierzchniach innych niż trawnik,
• W y łączyć silnik i w celu wykluczenia przypadkowego startowania silnika: wyciągnąć kluczyk ze stacyjki (o ile jest) i p o c z e k a ć aż silnik ulegnie ochłodzeniu; ściągnąć wtyczkę świecy zapłonowej,
• przed przystąpieniem do usuwania blokady lub usuwania przyczyny zatkania kanału wyrzutowego,
• przed przystąpieniem do sprawdzenia, czyszczenia, nastawiania lub naprawy kosiarki,
• po natrafieniu kosiarki na ciało obce. Sprawdzić, czy kosiarka nie jest uszkodzona i w razie uszkodzenia zwrócić się do uprawnionego wartszatu specjalistycznego,
  – jeżeli urządzenie zaczyna nagle niespokojnie drgać. W takim przypadku należy natychmiast sprawdzić urządzenie.
• Nie podnosić ani nie przenosić urządzenia z pracującym silnikiem.
• Przed przystąpieniem do pracy sprawdzić teren, na którym będzie użyte urządzenie i usunąć wszystkie przedmioty, które mogą zostać zabrane i wyrzucone przez kosiarkę.
  – Jeżeli zespół tnący natrafi na ciało obce (np. kamień), lub urządzenie zacznie nagle niezwykle drgać:
  ploąatychmiast wyłączyć silnik.

Sprawdzić, czy kosiarka nie jest uszkodzona i w razie uszkodzenia zwrócić się do uprawnionego wartszatu specjalistycznego.

• N i e s t a w a ć przed otworami wyrzutowymi trawy.
  Urządzenia z koszem:
• Przy zdejmowaniu kosza może nastąpić zranienie wyrzuconymi przedmiotami lub trawą. Dlatego nie wolno opróżniać kosza przy pracującym silniku. Najpierw należy wyłączyć urządzenie.

Niebezpieczeństwo uduszenia się tlenkiem węgla (czadem)

Silnik spalinowy włączać tylko na wolnym powietrzu.

Wybuch lub pożar

• Pary benzyny są wybuchowe, a sama benzyna jest wysoce łatwopalna.
• Paliwo napełniać przed włączeniem silnika. Nie otwierać zbiornika benzyny, jeżeli silnik pracuje lub jest jeszcze gorący.
• D o l e w a ć paliwo tylko przy wyłączonym i chłodnym silniku. Unikać otwartego ognia, iskrzenia i nie palić. Paliwo tankować tylko na wolnym powietrzu.
• W przypadku przelania się paliwa nie wolno włączać silnika. Usunąć urządzenie z obszaru zanieczyszczonego paliwem i z a c z e k a ć, aż pary benzyny się ulotnią.
• W celu uniknięcia niebezpieczeństwa wybuchu pożaru należy dbać o to, aby niżej wymienione części urządzenia nie były zanieczyszczone trawą ani olejem:

-silnik
- wydech
- baterie/akumulator
- zbiornik benzyny.

Niebezpieczeństwo potknięcia się

- Urządzenie prowadzić tylko z predkością chodzenia.

Uwaga

Uszkodzenie urządzenia

• Kamienie, g a łęzie lub po przedmioty mogą spowodować uszkodzenie urządzenia i zakłócić jego działanie. Przed uruchomieniem urządzenia należy usunąć z obszaru pracy wszystkie twarde przedmioty.
• Urządzenie wolno eksploatować tylko wtedy, jeżeli nie jest uszkodzone i działa prawidłowo. Przed włączeniem urządzenia należy przeprowadzić kontrolę wzrokową.

Sprawdzić wyposażenie bezpieczeństwa, elementy obsługi i połączenia śrubowe, czy nie są uszkodzone i czy są prawidłowo zamocowane. Uszkodzone części wymienić przed uruchomieniem urządzenia.

Dopuszczalny czas pracy dzeniem

Proszę przestrzegać krajowych/ komunalnych przepisów dotyczących dopuszczalnego czasu pracy urządzeniem (w razie wątpliwości zasięgnąć informacji w rejonowym urzędzie administracji).

Dane dotyczące kierunków

Przy podawaniu pozycji przy urządzeniu (np. lewo, prawo) przyjmowany jest zawsze kierunek roboczy urządzenia patrząc od uchwytu kierującego.

Przed pierwszym uruchomieniem

Włać olej silnikowy

Uwaga

Ze względu na warunki transportowe, urządzenie dostarczane jest bez oleju silnikowego.

- Dlatego przed pierwszym uruchomieniem napełnić olej silnikowy, patrz „Instrukcja obsługi silnika”.

Naładować akumulator

(Urzadzenia z zapłonem elektrycznym)

Niebezpieczeństwo arzenia chemicznego/

###

W skrajnych przypadkach należy liczyć się z wyciekem płynów lub wystąpieniem gazów. Akumulator znajduje się w pulpicie sterowniczym na uchwycie górnym (Rysunek 2).

Niebezpieczeństwo ażenia prądem elektrycznym

Przed każdym użyciem sprawdzić prostownik, czy nie wykazuje uszkodzeń zewnętrznych. Nie wolno nigdy używać uszkodzonego prostownika.

Uwaga

• U p e w n i ć się, że parametry sieci wynoszą 220-230 V i 50 Hz zgodnie z danymi na tabliczce znamionowej urządzenia do ładowania akumulatorów.
• Urządzenie do ładowania akumulatorów chronić przed wilgocią, deszczem, śniegiem, a także mrozem.
• Akumulator ładować tylko w suchym pomieszczeniu. Nie przekraczać maksymalnego czasu ładowania wynoszącego 12 godzin.
• Przed uruchomieniem kosiarki do trawy odłączyć urządzenie do ładowania akumulatorów od sieci i kosiarki.

Rysunek 2

■ Przed pierwszym użyciem urządzenia naładować akumulator co najmniej 10 godzin. Zastosować do tego tylko prostownik należący do zakresu dostawy.

Wskazówka

Odłącać prostownik w kolejności odwrotnej do podłączania.

Wskazówki dotyczące wania prostownika

Prostownik podlega przepisom dotyczącym utylizacji urządzeń elektrycznych. Przestrzegać obowiązujących przepisów terenowych.

Czynności regulacyjne przed każdym użyciem

⚠️ Niebezpieczeństwo zranienia

Przed wszystkimi pracami przy urządzeniu

• w y łączyć silnik,
• w y c i ą g n ą ć kluczyk ze stacyjki (o ile jest),
• p o c z e k a ć, aż wszystkie ruchome części ulegną całkowitemu zatrzymaniu; silnik musi być ochłodzony,
• w y j ą ć wtyczkę świecie zapłonowych przy silniku, aby uniemożliwić przypadkowe włączenie silnika.

Zawieszanie kosza

(tylko dla urządzeń z koszem)

Rysunek 11

■ Odchylić klapę otworu wyrzutowego i zawiesić kosz.

Nastawianie wysokości cięcia

Rysunek 3

Wysokość cięcia trawy można nastawić według życzenia.

Możliwość nastawienia (zależnie od modelu) od ok. 3 cm do maksymalnie 9 cm.

i Wskazówka

W przypadku kosiarek z pojedynczą regulacją kół, ustawić wszystkie koła na tej samej wysokości.

Model A:

■ Kółka zamocować w odpowiedniej pozycji.

Model B

■ Dźwignie regulacji wysokości pociągnąć i zatrzasnąć w odpowiedniej pozycji.

Model C

■ Dźwignię centralnego regulatora wysokości przesunąć do przodu lub do tyłu i zablokować w odpowiedniej pozycji.

Blokada przednich kół

(tylko dla urządzeń z możliwością blokady przednich kół)

Rysunek 4

Blokada przednich kół do jazdy na wprost: koła ustawić na wprost, a kabłąk włożyć do dużego otworu.

Koła ruchome do jazdy w dowolnym kierunku: kabłąk włożyć do małego otworu.

Zatankować i sprawdzić poziom oleju

■ Zatankować benzynę bezołowiową.
■ Zbiornik paliwa napełnić maksymalnie do wysokości 2 cm poniżej dolnej krawędzi krócca me wlewu.
■ Mocno zamknąć zbiornik paliwa.
■ Sprawdzić poziom oleju, w razie potrzeby uzupełnić niedobór (patrz „Instrukcja obsługi silnika).

Uruchamianie silnika

Rysunek 5

⚠️ Niebezpieczeństwo

W celu ochrony przed zranieniem

• nie włączać silnika, jeżeli osoba obsługująca stoi przed otworem wyrzutowym,
• dłonie i stopy trzymać z dala od zespołu tnącego,
• nie zbliżać nigdy dłoni, stóp, ani innych części ciała do obracających się części urządzenia. Nie zbliżać się do otworu wyrzutowego.

Przed włączeniem silnika wyłączyć sprzęgło zespołu tnącego i napędu. Przy włączaniu silnika nie wolno przechyłać urządzenia. Urządzenie odstawiać na płaskiej powierzchni, gdzie trawa jest możliwe króta lub jest jej mało.

i Wskazówki dotyczące silnika

Przestrzegać informacji zawartych w instrukcji obsługi silnika.

• Niektóre modele nie są wyposażone w dźwignię gazu; liczba obrotów ustawiana jest automatycznie.
• Także przy ciepłym silniku może ewentualnie zajść konieczność włączenia ssania wzgl. naciśnięcia przycisku startera.
• Niektóre modele nie posiadają ssania ani przycisku startera. Silnik ustawia się automatycznie na odpowiedni proces startowania.

Przy zimnym silniku:

■ Otworzyć zawór dopływu paliwa (jeżeli jest).
Urządzenia z ssaniem
■ Dźwignię ssania (choke) nastawić w pozydji lub wyciągnąć, a dźwignię gazu (jeżeli jest) nastawić na /max - Rysunek 5A.

albo

■ Dźwignię gazu nastawić w pozycji ▶Rysunek 5B.

Kosiarki z przyciskiem startera:

■ Mocno nacisnąć rozrusznik 1–5 razy, a dźwignię gazu (jeżeli jest) nastawić na /max – Rysunek 5C.

Przy ciepłym silniku:

■ Otworzyć zawór dopływu paliwa (jeżeli jest).
■ Dźwignię gazu (jeżeli jest) nastawić na /max.

Kosiarki bez rozrusznika elektrycznego:

Rysunek 5E

■ Stanąć z tyłu za urządzeniem - nacisnąć dźwignię bezpieczeństwa i przytrzymać.
■ Uchwyt rozrusznika linkowego ciągnąć powoli, aż do wyczuwalnego oporu a następnie szybko i mocno pociągnąć. Nie puszczać gwałtownie uchwytu rozrusznika linkowego, lecz powoli poprowadzić z powrotem.

Kosiarki z rozrusznikiem elektrycznym:

Rysunek 5D

■ Odłączyć urządzenie do ładowania akumulatorów od sieci i kosiarki.
■ Stanąć z tyłu za urządzeniem - nacisnąć dźwignię bezpieczeństwa i przytrzymać.
■ Przekręcić kluczyk na pulpicie obsługi w prawo i przytrzymać, aż silnik zaskoczy (próba zapłonu maksymalnie 5 sekund; odczekać 10 sekund przed następną próbą).

i Wskazówka:

W przypadku kosiarek z rozrusznikiem elektrycznym (w zależności od wersji wykonania) silnik może być także wystartowany ręcznie poprzez pociągnięcie za rozrusznik linkowy.

Gdy silnik pracuje:

■ Po włączeniu silnika (zależnie od modelu):
- ssanie (jeżeli jest) cofnąć z p o w r o t e m,
- dźwignię gazu (jeżeli jest) przesunąć do pozycji pomiędzy /max i /min, a silnik pozostawić włączony, aby krótko się rozgrzał.
■ Do koszenia trawy nastawić dźwignię gazu (jeżeli jest) na pełny gaz.

i Wskazówka

Dalsze informacje dotyczące obsługi silnika można znaleźć w instrukcji obsługi silnika.

Zatrzymanie silnika

Rysunek 7

■ Nastawić dźwignię gazu (jeżeli jest) na 📞 /min.
■ Zwolnić dźwignię bezpieczeństwa. Silnik i zespół tnący zatrzymują się po krótkim czasie.

Praca urządzeniem

Włączanie/wyłączanie napędu kół

(tylko dla urządzeń z napędem kół) Rysunek 6A, B, C

Włączanie napędu kół 📞:

■ Pociągnąć i przytrzymać dźwignię/uchwyt.

Wyłączanie napędu kół 📞:

■ Puścić dźwignię/uchwyt.

Zmiana prędkości napędu kół jednych

(w zależności od wersji wykonania)

Uwaga

Uszkodzenie urządzenia

Regulację przeprowadzać tylko przy pracującym silniku.

Rysunek 6D/E

■ Małą dźwignią wybrać zakres prędkości.

Rysunek 6F

■ Dźwignią wybrać zakres prędkości (/max. I /min.).

Wyjmowanie i opróżnianie kosza

(dla urządzeń z koszem)

Rysunek 11

Gdy ścięta trawa pozostaje na podłożu lub wskaźnik stanu napełnienia (opcja, Rysunek 12) wskazuje, że kosz jest pełny:

■ Puścić uchwyt bezpieczeństwa i poczekać, aż silnik się zatrzyma.
■ Odchylić klapę otworu wyrzutowego i wyjąć kosz.
■ Kosz opróżnić.

Praca bez kosza

Po wyjęciu kosza klapa otworu wyrzutowego opada na dół. Przy pracy bez kosza ścięta trawa wyrzucana jest bezpośrednio na dół.

Pzrebudowa do koszenia na ściółkę

(przy urządzeniach z opcjonalnym sprzętem do koszenia na ściółkę)

Kosiarki z wyrzutem do tyłu:

Rysunek 8A

■ Unieść klapę otworu wyrzutowego.
■ Wyjąć kosz.
■ Założyć klin do ściółki (zależnie od modelu).
■ Opuścić klapę otworu wyrzutowego.

i Wskazówka

Kosiarki ze zintegrowaną funkcją do koszenia na ściółkę nie potrzebują dodatkowego klina do ściółki - tę funkcję spełnia specjalnie ukształtowana klapa otworu wyrzutowego (Rysunek 8B).

Kosiarki z wyrzutem bocznym:

Rysunek 9

■ Odbojnicę/zamknięcie dla ściółki zamontować w miejsce wyrzutu bocznego (Rysunek 9A)
albo
■ Usunąć wyrzut boczny – odbojnica/zamknięcie dla ściółki zamyka się automatycznie (Rysunek 9B).

Przebudowa do koszenia zbocznym wyrzutem (w zależności od wersji wykonania)

■ Jeżeli jest: Zdjąć zbiornik trawy i spuścić klapę otworu wyrzutowego do tyłu.
■ Podnieść odbojnice/zamknięcie dla ściółki i zamontować wyrzut boczny (Rysunek 9C).

Po zakończeniu pracy

■ Wyciągnąć kluczyk ze stacyjki (o ile jest).
■ Odczekać, aż wszystkie ruchome części całkowicie się zatrzymają, asilnik się ochłodzi.
■ Zamknąć kurek paliwa (o ile jest – patrz „Instrukcja obsługi silnika“).
■ Wyjąć wtyczkę świec zapłonowych.
■ Opróżnić kosz.

Urządzenia z zapłonem elektrycznym:

■ Naładować akumulator ok. 10 godzin.

i Wskazówka

Odstawiać urządzenie w zamkniętych pomieszczeniach tylko z ochłodzonym silnikiem.

Wskazówki dotyczące pielęgnacji trawy

Kilka wskazówek, aby trawa była mocna i rosła równomiernie.

Koszenie

Trawa to wiele różnych gatunków roślin trawiastych. Częste koszenie sprzyja wzrostowi tych gatunków traw, które rozwijają mocne korzenie i tworzą twardą darń. Przy rzadkim koszeniu rozwijają się szczególnie trawy wysoko rosnące i dzikie ziele (np. koniczyna, stokrotki).

Normalna wysokość trawy wynosi ok. 4–5 cm. Kosić należy tylko ^1/_3 wysokości całkowitej, a więc przy 7–8 cm kosić na normalną wysokość.

Nie kosić trawy niżej niż 4 cm, w przeciwnym przypadku, jeżeli jest sucho, darń ulegnie zniszczeniu.

Trawę, która urosła wysoko (np. po urlopie) kosić etapami, aż do normalnej wysokości.

Przy koszeniu prowadzić urządzenie nakładającymi się pasami.

Koszenie na ściółkę (z wyposażeniem)

Podczas koszenia trawa zostaje pocięta na małe kawałki (ok. 1 cm) i pozostaje na trawniku. W ten sposób zatrzymywanych jest wiele składników odżywczych. Optymalny wynik jest zagwarantowany, jeżeli zawsze będzie utrzymywana krótka trawa, patrz również rozdział „Koszenie“. Przy koszeniu na ściółkę przestrzegać następujących wskazówek:

• N i e k o s i ć mokrej trawy.
• Nie kosić więcej niż 2 cm z całkowitej długości trawy.
• J e c h a ć powoli.
• Wy k o r z y s t y w a ć maksymalną obrotów silnika.
• Zespół tnący czyścić regularnie.

Transport urządzenia

Krótkie odcinki ręcznie

⚠ Niebezpieczeństwo

Obracający się zespół tnący może pochwycić przedmioty i odrzucić je, wyrządzając w ten sposób szkody.

W celu przeprowadzenia urządzenia przez inne powierzchnie niż trawniki, należy najpierw wyłączyć silnik.

Na pojeździe

⚠️ Niebezpieczeństwo

Przed każdym transportem zatrzymać silnik i pozostawić do ochłodzenia. Wyjąć wtyczkę świecie zapłonowych.

Nie wolno transportować urządzenia w przechylonej pozycji.

Podczas transportu na lub w pojeździe transportowym należy zabezpieczyć urządzenie przed przypadkowym przesunięciem się.

Urządzenie transportować tylko z pustym zbiornikiem paliwa.

Pokrywa zbiornika paliwa musi być dobrze dokręcona.

Urządzenia ze składanym uchwytem prowadzącym:

Rysunek 10

■ Uchwyt prowadzący można złożyć, co ułatwi przechowywanie urządzenia.

Przegląd i konserwacja/ czyszczenie

⚠ Niebezpieczeństwo

W celu ochrony przed zranieniem, przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy:

- w y łączyć silnik, - w y c i a g n a ć kluczyk ze stacyjki (o ile jest),

- o d c z e k a ć, aż wszystkie ruchor części całkowicie się zatrzymają, a silnik się ochłodzi,

- w y j a ć wtyczkę świec zapłonowych przy silniku, aby a liczbęemożliwić przypadkowe włączenie silnika,

- pr z e s t r z e g a ć dodatkowych wskazówek bezpieczeństwa, które podane są w instrukcji obsługi silnika.

⚠ Niebezpieczeństwo

W celu ochrony przed zranieniem zespołem tnącym, wszelkie prace, jak wymiana lub ostrzenie noży, zlecić do wykonania w uprawnionym warsztacie specjalistycznym (konieczne są specjalne narzędzia).

Uwaga

Urządzenie przechylac tylko w taki sposób, aby świece zapłonowe skierowane były zawsze do góry, ponieważ w ten sposób unika się uszkodzenia silnika paliwem lub olejem silnikowym.

Przegląd i konserwacja

Uwaga

Przestrzegać wskazówek dotyczących przeglądu i konserwacji, które podane są w instrukcji obsługi silnika. Pod koniec sezonu zlecić wykonanie przeglądu i konserwacji urządzenia w autoryzowanym punkcie serwisowym.

Uwaga

Zagrożenie środowiska olejem silnikowym.

Stary, zużyty olej pozostały po wymianie oleju silnikowego oddać w odpowiednim punkcie zbioru oleju lub w przedsiębiorstwie oczyszczania miasta.

Zagrożenie środowiska bateriami/akumulatorami.

Zużytych akumulatorów/baterii nie wolno wyrzucać do domowych śmieci. Proszę je oddać w punkcie zakupu, albo w przedsiębiorstwie oczyszczania miasta. Przed oddaniem urządzenia na złom, należy usunąć z niego zużyte baterie/akumulatory.

i Wskazówka

Przestrzegać okresów przeglądów i serwisu podanych w instrukcji obsługi silnika.

Zależnie od modelu urządzenie wyposażone jest w elektroniczny wskaźnik przeglądów i konserwacji (Rysunek 13). Proszę zwracać uwagę na odpowiednie meldunki na wskaźniku przeglądów i konserwacji dodatkowo do pisemnych wskazówek dotyczących przeglądów i konserwacji. Sposób obsługi i dodatkowe informacje podane są w oddzielnej instrukcji obsługi, która dołączona jest do wskaźnika przeglądów i konserwacji.

Przed każdym uruchomieniem

■ Sprawdzić poziom oleju, w razie potrzeby dolać olej.
■ Sprawdzić, czy połączenia śrubowe są odpowiednio dokręcone, a w razie potrzeby dokręcić.
■ Sprawdzić elementy wyposażenia bezpieczeństwa.

Sprawdzić punkt włączenia sprzęgła:

(tylko dla urządzeń z napędem kół)

• Urządzenie nie może posuwać się do przodu przy pracującym silniku i w y łączonym napędzie kół.
• Urządzenie powinno jechać do przodu przy pracującym silniku i w łączonym napędzie kół.

■ W razie potrzeby nastawić punkt włączenia sprzęgła za pomocą nakrętki radełkowej/śruby nastawczej dźwigni napędu kół lub za pomocą cięgła Bowdena.

Po pierwszych 2–5 godzinach pracy

■ Wymienić olej, patrz instrukcja obsługi silnika.

Po każdym koszeniu lub co 8 tygodni

(tylko dla urządzeń z zapłonem elektrycznym)

■ Naładować akumulator ok. 10 godzin.

Jeden raz na sezon

■ Wymienić olej, patrz instrukcja obsługi silnika.
■ Nasmarować przeguby i sprężyny skrętowe przy klapie wyrzutowej.
■ Pod koniec sezonu zlecić wykonanie przeglądu i konserwacji urządzenia w autoryzowanym punkcie serwisowym.

Czyszczenie

Uwaga

Urządzenie wyczyścić po każdym użyciu. Urządzenie, które nie jest regularnie czyszczone łatwiej ulega awariom.

Do czyszczenia nie używać myjki wysokociśnieniowej.

Czyszczenie kosza

(tylko dla urządzeń z koszem) Najłatwiej czyści się kosz zaraz po użyciu urządzenia.

■ Wyjąć i opróżnić kosz.
■ Kosz można wymyć silnym strumieniem wody (wężem ogrodowym).
■ Kosz należy dokładnie wysuszyć przed następnym użyciem urządzenia.

Czyszczenie kosiarki

Niebezpieczeństwo

Podczas pracy przy zespole tnącym można łatwo się zranić. Dlatego należy stosować ochronne rękawice robocze.

Uwaga

Urządzenie przechyłać tylko w taki sposób, aby świece zapłonowe skierowane były zawsze do góry, ponieważ w ten sposób unika się uszkodzenia silnika paliwem lub olejem silnikowym.

Urządzenie należy czyścić możliwie natychmiast po użyciu.

■ Komorę zespołu tnącego i klapę otworu wyrzutowego wyczyścić szczotką, miotełką lub ścierką.
■ Urządzenie postawić na kółkach i u s u n ąć widoczne resztki trawy iziem i.

Unieruchamianie

Niebezpieczeństwo uchu i pożaru.

Nie przechowywać urządzenia z paliwem w zbiorniku (benzyna) w pomieszczeniach, w których opary paliwa mogłyby mieć kontakt z otwartym ogniem lub iskrami.

Uwaga

Możliwość uszkodzenia urządzenia.

Urządzenie (z zimnym silníkiem) przechowywać tylko w czystym i suchym pomieszczeniu.
Na dłuższy okres przechowywania, np. w okresie zimy, należy koniecznie zabezpieczyć urządzenie przed rdzą.
Po sezonie, albo na okres nieużywania urządzenia dłużej niż 1 miesiąc, należy:
■ Spuścić paliwo do odpowiedniego pojemnika i przygotować silnik do przechowywania w sposób opisany w instrukcji obsługi silnika.

Uwaga

Paliwo spuszczać tylko na wolnym powietrzu.

■ Wyczyścić urządzenie i kosz.
■ W celu ochrony przed rdzą przetrzeć wszystkie metalowe części naoliwioną ścierką (olej bez żywicy) lub spryskać olejem z rozpylacza.
■ Naładować akumulator (jeśli jest).

Gwarancja

W każdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w tym kraju lub przez importera. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W przypadku roszczenia gwarancyjnego proszę zwrócić się do sprzedawcy lub najbliższego oddziału naszej firmy.

Informacja o silniku

Producent silnika odpowiada za wszystkie problemy związane z silnikiem w odniesieniu do mocy i wydajności, pomiaru mocy i wydajności, danych technicznych, warunków gwarancji i ser w is u . D o k ładniejsze informacje podane są w oddzielnej instrukcji użytkowania i obsługi wydanej przez producenta silnika, która należy do zakresu dostawy.

Rozpoznawanie i usuwanie usterek

Zakłócenia w działaniu urządzenia spowodowane są często błałymi przyczynami, które powinni Państwo poznać i częściowo sami usunąć. W wątpliwych przypadkach można uzyskać pomoc w sklepie specjalistycznym.

Problem Możliwa(-e) przyczyna(-y) Środki zaradcze

Linka startowa nie daje się wyciągnąć.	Dźwignia bezpieczeństwa nie jest naciśnięta.	Przycisnąć dźwignię bezpieczeństwa do uchwytu prowadzącego.
	Nóż jest zablokowany.	Wyjąć wtyczkę świec zapłonowych i u s u n ą ć przyczynę zablokowania.
	Silnik jest uszkodzony. Zlecić naprawę w autoryzowanym punkcie serwisowym.
Silnik nie włącza się. Dźwignia gazu jest w nieprawidłowej pozycji.		Dźwignię gazu ustawić w pozycji lub ssanie - CHOKE (jeżeli silnik jest zimny).
		Dźwignię gazu ustawić w pozycji max. lub START (jeżeli silnik jest ciepły).
		Kosiarka stoi w wysokiej trawie.
		Brak paliwa w zbiorniku. Do zbiornika włać czyste, świeże paliwo.
		Nasadka świecy zapłonowej nie jest nałożona na świecie.
		Paliwo jest stare lub zanieczyszczone.
Silnik nie włącza się. Filtr powietrza jest zanieczyszczony.		Wyczyścić filtr powietrza.
		Gaźnik „zalany“.
		Choke (ssanie) nie jest włączone.
		Przycisk startera (przy zimnym starcie) nie został naciśnięty.
- W przypadku kosiarki z rozrusznikiem elektrycznym:		Rozładowany akumulator.
		Przewód jest uszkodzony.
Niezwykłe odgłosy (klekotanie, szczękanie, stukanie).		Śruby, nakrętki lub inne elementy mocujące są luźne.

Problem Możliwa(-e) przyczyna(-y) Środki zaradcze

Urzadzenie trzȩsie; występuja drgania.	Nóź jest luźny.	Zlecić dokręcenie sruby mocujacej noź w autoryzowanym punkcie serwisowym.
	Nóź jest uszkodzony. Zlecić wymianę noźaw autoryzowanym punkcie serwisowym.
	Nóź jest nieprawidłowo wyważony.	Zlecić wymianę lub wyważenie noźaw autoryzowanym punkcie serwisowym.
	Elementy mocujace silnik są luźne.	Zlecić prawidłowe zamocowanie silnika w autoryzowanym punkcie serwisowym.
Nieczyste ciȩcie lub spadek liczby obrotów.	Trawa jest zbyt wysoka.	Nastawić wiekszą wysokość ciȩcia; w razie koniecznosci kosić dwa razy.
Trawa pozostaje na ziemi lub zbiornik trawy nie napełnia sie.	Trawa za mokra. Zaczekać, aż trawa obeschnie.
	Otwór wyrzutowy jest zatkany.	Wyłączyć silnik; usunąć przyczynę zatkania.
	Nóź jest tępy. Zlecić wymianę lub naostrzenia noźaw autoryzowanym punkcie serwisowym.
	Za mała moc silnika.	Trawnik kosić czȩściej; nastawić wiekszą wysokość ciȩcia.
	Kosz jest pely.	Wyłączyć silnik; opróżnić kosz.
	Kosz jest zanieczyszczony.	Wyłączyć silnik; wyczyść otwory powietrza w koszu.
Napęd kół nie dziala.	Pasek klinowy jest zerwany, albo spreȩgło uszkodzone.	Zlecić wymianę uszkodzonych czȩsci w autoryzowanym punkcie serwisowym.
	Linka ciȩgla/ciegło Bowdena jest zerwane.	Zlecić wymianę uszkodzonych czȩsci w autoryzowanym punkcie serwisowym.

Obsah

i Upozornenia k motoru
