IWH160 - Podgrzewacz wody N'oveen - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczny podgrzewacz wody
Model	IWH160
Marka	N'oveen
Pojemność	160 litrów
Wymiary (wys. x szer. x gł.)	Ok. 1200 x 450 x 450 mm
Waga (pusta)	Ok. 45 kg
Zasilanie	220-240V ~ 50/60 Hz
Pobór mocy	2000 W (maks.)
Klasa efektywności energetycznej	C (szacowana)
Główne funkcje	Podgrzewanie wody, regulacja temperatury, sterowanie termostatem, wyłącznik bezpieczeństwa
Typ sterowania	Mechaniczne pokrętło termostatu
Materiał	Zbiornik stalowy z powłoką emaliowaną
Izolacja	Pianka poliuretanowa
Straty ciepła w trybie czuwania	Ok. 1,5 kWh/24h
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem, zawór bezpieczeństwa, funkcja zapobiegająca zamarzaniu (powyżej 0°C)
Montaż	Naścienny lub stojący (pionowy)
Konserwacja	Coroczne odkamienianie, kontrola anody, test zaworu bezpieczeństwa
Dostępne części zamienne	Termostat, grzałka, anoda, zawór bezpieczeństwa, uszczelki
Wskaźnik naprawialności	7,5 / 10 (na podstawie ocen użytkowników)
Akcesoria w zestawie	Zawór bezpieczeństwa, wspornik montażowy, instrukcja obsługi
Certyfikaty	CE, RoHS
Gwarancja	2 lata (szczegóły w instrukcji)

Często zadawane pytania - IWH160 N'oveen

Jaka jest pojemność podgrzewacza wody N'oveen IWH160?

Podgrzewacz N'oveen IWH160 ma pojemność 160 litrów, odpowiedni dla gospodarstw domowych z 3-4 osobami.

Jak ustawić temperaturę wody?

Obróć pokrętło termostatu z przodu urządzenia. Zalecana temperatura wynosi między 50°C a 60°C, aby zapobiec oparzeniom i stratom energii.

Dlaczego mój podgrzewacz wody hałasuje?

Hałas może być spowodowany osadem lub rozszerzaniem/ kurczeniem podczas podgrzewania. Wykonuj coroczne odkamienianie, aby zmniejszyć hałas.

Jak często należy konserwować podgrzewacz wody?

Zalecamy coroczną konserwację, obejmującą sprawdzenie anody, płukanie zbiornika i testowanie zaworu bezpieczeństwa.

Czy mogę samodzielnie zainstalować IWH160?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę, aby zapewnić prawidłowe połączenia elektryczne i hydrauliczne oraz zgodność z lokalnymi przepisami.

Jakie funkcje bezpieczeństwa ma IWH160?

Obejmuje zabezpieczenie przed przegrzaniem, zawór bezpieczeństwa oraz funkcję zapobiegającą zamarzaniu, aby zapobiec uszkodzeniom w niskich temperaturach.

Jak zresetować podgrzewacz wody po przegrzaniu?

Zlokalizuj przycisk resetowania w pobliżu termostatu. Naciśnij go mocno po ostygnięciu urządzenia. Jeśli ponownie się wyłączy, skonsultuj się z technikiem.

Woda nie grzeje się prawidłowo. Co może być nie tak?

Sprawdź wyłącznik obwodu, ustawienie termostatu i grzałkę. Uszkodzona grzałka może wymagać wymiany. Zajrzyj do instrukcji w celu rozwiązywania problemów.

Jak oszczędzać energię przy tym podgrzewaczu wody?

Ustaw termostat na 55°C, zaizoluj odsłonięte rury i użyj timera do podgrzewania wody tylko w razie potrzeby. Zmniejsz straty w trybie czuwania poprzez dodatkową izolację zbiornika.

Gdzie znajdę części zamienne do IWH160?

Skontaktuj się z obsługą klienta N'oveen lub autoryzowanymi dealerami. Popularne części, takie jak termostaty i grzałki, są dostępne online.

INSTRUKCJA OBSŁUGI IWH160 N'oveen

ELEKTRYCZNY PRZEPLYWOWY PODGRZEWACZ WODY – INSTRUKCJA OBSŁUGI

INSTANT WATER HEATER - USER MANUAL

ELEKTRISCHER DURCHLAUFERHITZER - BENUTZERHANDBUCH

Dziękujemy za zakup przepływowego podgrzewacza wody N'OVEEN.

Przed użyciem należy dokładnie zapoznać się z instrukcją obsługi i zachować ją na przyszłość.

30 miesięcy gwarancji na wybrane produkty.

Zyskaj

dodatkowe korzyści

N'OVEEN

Sprawdź aktualne promocje na:

www.noveen.pl/promocje

Polub fanpage NOVEEN i bądź na bieżąco:

f/noveenpl

Ekskluzywne oferty promocyjne

Praktyczne porady

Informacje o nowościach produktowych

INSTRUKCJE BEZPIECZEŃSTWA

UWAGA!!!

Użytkowanie w minusowych temperaturach* oraz niepoprawny montaż GROZI POŻAREM!!!!

PAMIĘTAJ!!!

Urządzenie musi być zamontowane pionowo i poziomo** (w zależności od modelu)

* Podczas ujemnych temperatur w pomieszczeniu szczególnie w miejscach sezonowych takich jak domki letniskowe, ogródki działkowe odłącz urządzenie od zasilania. Urządzenie nie może działać podczas ujemnych temperatur.

** Ze względu na szybkie nagrzewanie się grzałki do temperatury powyżej 500'C bardzo ważny jest montaż urządzenia, zgodnie z instrukcją (w pionie i poziomie – zależy od modelu) żeby grzałka była całkowicie zanurzona w bieżącej wodzie.

• Produkt nadaje się tylko do zastosowania wewnątrz pomieszczeń.
• Przy pierwszym użyciu należy najpierw puścić wodę, a następnie podłączyć zasilanie elektryczne.
• Temperatura wody wylotowej powinna być niższa niż 60 stopni Celsjusza
• Wylot wody z wylewki nie może być podłączony do żadnej dodatkowej końcówki, innego kranu czy dławika!
• Perlator powinien być regularnie czyszczony, zasilanie elektryczne podczas czyszczenia musi być odłączone, zachowaj pełną ostrożność.
• Aby uniknąć niebezpieczeństwa, nie można myć baterii elektrycznej pod bieżącą wodą, należy używać tylko lekko zwilżonej szmatki.
• W przypadku gdy urządzenie jest używane w pomieszczeniach w których okresowo może wystąpić zamarzanie wody w instalacji należy je każdorazowo odłączać od sieci elektrycznej.
• Upewnij się, że podgrzewacz jest połączony do gniazda z uziemieniem, w przeciwnym razie nie używaj tego urządzenia. Nie używaj przedłużaczy do podłączenia baterii.
• Podgrzewacz wymaga ciśnienia wody 0,04MPa-0,6MPa.
• Ustaw pokrętło w obszar zimnej wody na 5 sekund po każdym użyciu, aby uniknąć

oparzenia rąk przy następnym użyciu, może to również skutecznie wpłynąć na wydłużenie żywotności elementu grzewczego.

• Jeśli kabel zasilająca jest uszkodzony, należy wymienić uszkodzony przewód przez wykwalifikowany personel lub wyspecjalizowany serwis.
• Podczas korzystania z podgrzewacza elektrycznego nie należy używać innych urządzeń elektrycznych podłączonych w tym samym obwodzie elektrycznym o dużej mocy (np. klimatyzacja, kuchenka indukcyjna, czajnik elektryczny itp.). Gniazdo nie może być podłączane do żadnych innych mocno obciążonych przyłączy.
• To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o zmniejszonych zdolnościach fizycznych, sensorycznych lub umysłowych lub z brakiem doświadczenia oraz wiedzy, chyba że udzielono im nadzoru lub instrukcji dotyczących użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
• Dzieci powinny być nadzorowane, aby upewnić się, że nie bawią się urządzeniem.

Przygotowania do montażu

Ponieważ moc baterii jest duża, należy sprawdzić bezpiecznik. Maksymalne obciążenie bezpiecznika powinno zaspokoić zapotrzebowanie na prąd znamionowy baterii.

Upewnij się, że w podstawie gniazda elektrycznego znajduje się przewód uziemiający.

Przed użyciem należy sprawdzić, czy rzeczywiste napięcie odpowiada napięciu oznaczonemu na baterii. Jeżeli nie jesteś pewien tych parametrów, skontaktuj się z osobą posiadającą uprawnienia elektryczne, w celu weryfikacji instalacji elektrycznej.

Metody instalacji

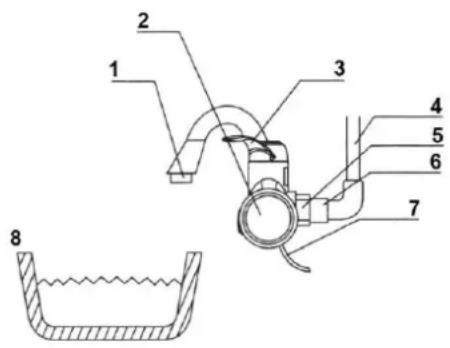

1. Sposób montażu ściennego pokazano na rysunku 1:

1 Perlator
2 Obudowa
3 Uchwyt regulacji wody
4 Zasilanie wody
5 Nakrętka łącząca
6 Śruby łączące
7 Przewód zasilający
8 Umywalka

Rys. 1

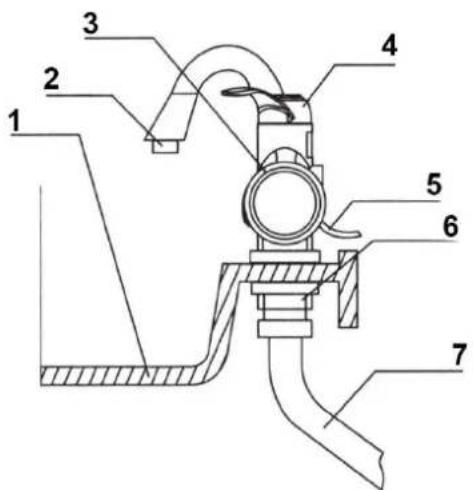

1. Sposób montażu stojącego pokazano na rysunku 2:

Rys 2

1 Umywalka
2 Perlator
3 Obudowa
4 Uchwyt regulacji wody
5 Przewód zasilający
6 Nakrętka łącząca
7 Metalowy, elastyczny wąż

1 - Wylewka
2 - Główny korpus
3 – Dolny korek wlotowy
4 – Gumowy pierścień
5 - Umywalka
6 - Nakrętka zabezpieczająca
7 -Zasilanie wody

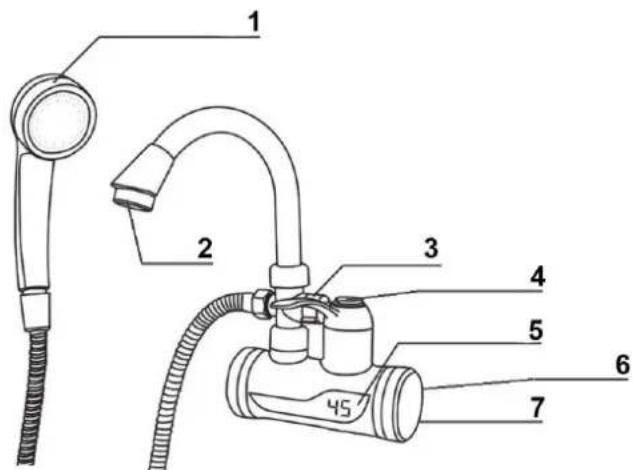

1. Sposób montażu baterii wannowej ze słuchawką rysunek 3:

Rys 3

1 Głowica prysznicowa
2 Perlator
3 Adapter
4 Dźwignia regulacji temperatury
5 Wyświetlacz LED
6 Przewód zasilający
7 Zasilanie wody

Montaż baterii krok po kroku:

1. Sprawdź czy posiadasz zawór bezpieczeństwa w instalacji wodnej, który powinien się znajdować przed baterią, jeśli nie jesteś pewien skontaktuj się z serwisem lub osobą posiadająca odpowiednie uprawnienia.
2. Jeśli bateria wymaga mocowania (rys. 2 i 3) zamontuj ją zgodnie z rysunkiem. Upewnij się że jest umocowana nieruchomo.
3. Sprawdź czy wszystkie połączenia są dobrze dokręcone.
4. Przekręć uchwyt regulacji i wypuść wodę, sprawdź elementy pod kątem wycieków. Jeśli nie ma wycieków, przejdź do następnego kroku - instalacja obwodu.
5. Podłącz podgrzewacz do zasilania, zamocuj przewód do ściany za pomocą zacisku kablowego (nie uszkodzić linii zasilającej).
6. Obróć uchwyt regulacji na obszar gorącej wody, cyfrowy wyświetlacz pokaże temperaturę – rozpocznie się podgrzewanie wody. Obróć uchwyt regulacji w obszar zimnej wody, wyświetlacz zgaśnie – woda nie jest podgrzewana.
7. Jeśli masz jakiekolwiek wątpliwości skontaktuj się z serwisem.

WAŻNE:

W celu zapewnienia poprawnego poziomu wody w komorze z grzałką urządzenie musi być zamontowane w poziomie.

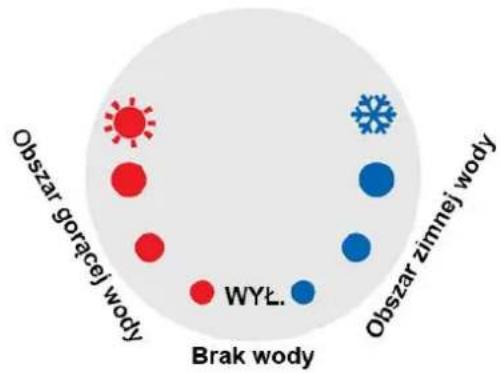

1. Uchwyt regulacji temperatury wody

Jak pokazano na rysunku, dźwignia ma zakres obrotu 150°, obszar ciepłej wody to 60°, obszar zimnej wody to 60°, obszar środkowy 30° to brak wody.

Bateria działa na zasadzie podgrzewania przepływającej wody, im większy przepływ wody tym jej temperatura jest mniejsza. Wystarczy przesunąć

dźwignię delikatnie na obszar gorącej wody a bateria załączy się, przepływająca woda zostanie podgrzana.

2. Użycie wody poprzez słuchawkę prysznicową

Aby użyć słuchawki w baterii prysznicowej należy odciągnąć adapter rys.3 woda z baterii zostanie skierowana na słuchawkę, aby zatrzymać wodę wciśnij adapter.

3. Wyświetlacz temperatury

Wyświetlacz wskazuje temperaturę podgrzewania wody, oraz stan pracy baterii – podgrzewanie/ brak podgrzewania. Temperatura samej wody może różnić się od pokazywanej na wyświetlaczu. Przesunięcie dźwigni w obszar zimnej wody wyłączy wyświetlacz.

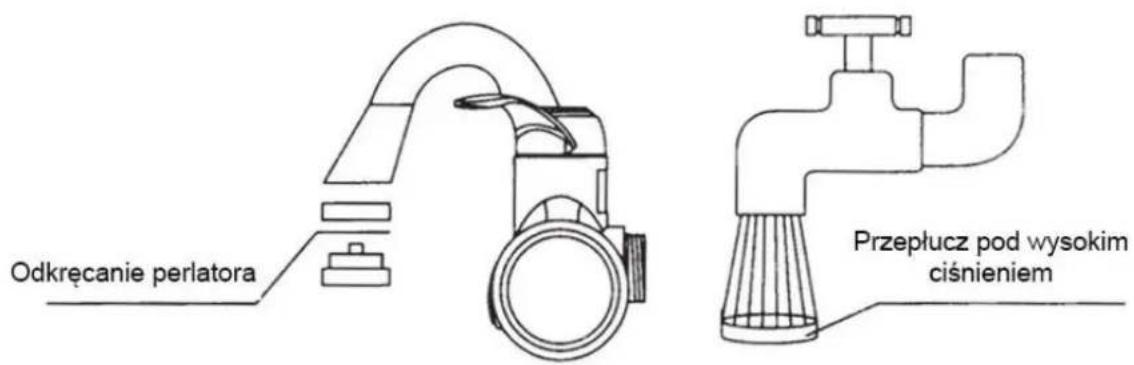

4. Czyszczenie perlatora

Odkręć perlator, przepłucz go wodą pod wysokim ciśnieniem, jeśli nie można wyczyścić wnętrza perlatora użyj igły.

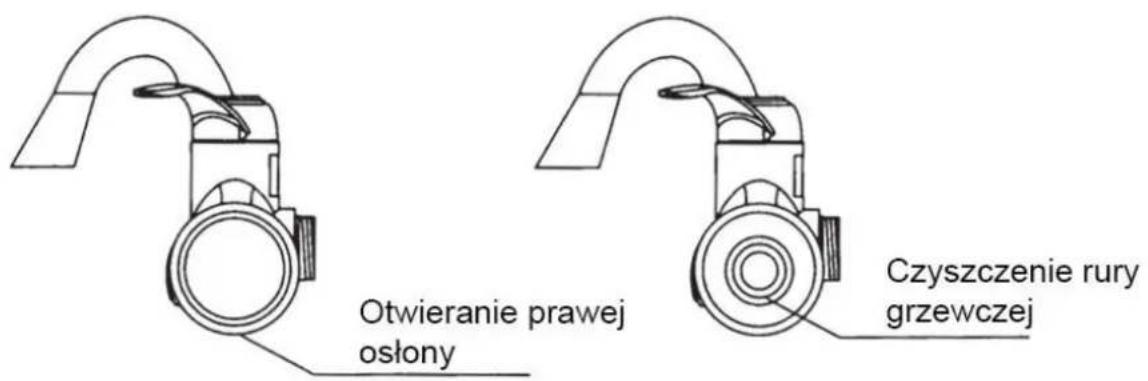

5. Czyszczenie rury grzewczej

Otwórz pokrywę, delikatnie przemyj rurę za pomocą np. szczoteczki do zębów, a następnie przepłucz ją wodą, jak pokazano na rysunku poniżej. Pamiętaj, przed czyszczeniem odłącz zasilanie!

6. Zwróć uwagę na prawidłowe poziome ustawienie podgrzewacza elektrycznego.

Bateria musi być zamontowana równolegle do blatu dotyczy to zarówno modelu nablatowego jak i naściennego.

Problem	Przyczyna	Rozwiązanie
Woda nie podgrzewa się.	Brak zasilania lub ciśnienie wody jest zbyt niskie.	Sprawdzić zasilanie, minimalne ciśnienie nie może być mniejsze niż 0,04MPa.
Temperatura wody zbyt niska.	Ciśnienie wody jest zbyt wysokie lub napięcie zbyt niskie.	Zmniejszyć wypływ wody, sprawdzić napięcie.
Wysoka temperatura wody, małe ciśnienie wody na wylocie.	Blokada wlotu lub niskie ciśnienie wody.	Sprawdzić i usunąć zabrudzenie na filtrze wlotowym, jeśli problem nadal występuje, oznacza to zbyt niskie ciśnienie wody.
Wyświetlacz temperatury nie świeci się.	Zbyt niskie ciśnienie wody, usterka obwodu lub usterka kranu.	Ustaw prawidłowe ciśnienie wody, sprawdź obwód, skontaktuj się z serwisem.
Podczas podgrzewania bezpiecznik prądowy wyłącza się	Przeciążony obwód elektryczny do którego podłączony jest podgrzewacz	Skontaktować się z elektrykiem
