Type de produit	Machine de laminage
Marque	Canon
Modèle	RollsRoller Basic / Premium
Longueur utile (modèles disponibles)	2 500 mm / 3 100 mm / 3 600 mm / 3 700 mm / 5 000 mm / 5 650 mm / 10 400 mm
Largeur utile (modèles disponibles)	1 400 mm / 1 630 mm / 2 050 mm
Hauteur de table	875 mm (réglable de 750 à 1 100 mm en option pour Premium)
Épaisseur maximale du support	60 mm (110 mm avec extension bobine en option)
Alimentation en air	6-8 bar (compresseur silencieux en option)
Alimentation électrique (modèles avec éclairage)	230 V / 50 Hz
Surface de travail	Dalle de verre avec tapis martyr PVC auto-cicatrisant de 4 mm
Fonctions principales	Lamination, contre-collage sur panneaux rigides, bâches, tôles profilées, signalisation routière, taping de vinyles et pose de lettres
Portique	Déplacement manuel, mouvement linéaire, cylindre presseur avec pression réglable
Équipement standard (Basic / Premium)	Tapis martyr 4 mm, bobine pneumatique ajustable, support poutre, kit antistatique ; Premium ajoute gouttières latérales et éclairage
Options	Éclairage (Basic), compresseur silencieux, bobine additionnelle, poutre supplémentaire, extension bobine 110 mm, hauteur réglable (Premium), système de nettoyage monté sur poutre, cutter 60 cm
Garantie	2 ans (hors verre et pièces électriques)
Installation	Installation et formation effectuées par Canon-France
Entretien et nettoyage	Système de nettoyage monté sur poutre en option ; tapis PVC auto-cicatrisant
Pièces détachées et réparabilité	Verre, tapis martyr, bobines, poutres, compresseur en option ; extension bobine disponible

FOIRE AUX QUESTIONS - ROLLSROLLER CANON

Quelle épaisseur maximale de support peut-on utiliser avec le RollsRoller ?

Le RollsRoller accepte des supports d'une épaisseur maximale de 60 mm en standard. Avec l'option extension bobine, l'épaisseur peut atteindre 110 mm.

Quelle est la pression d'air nécessaire ?

L'appareil nécessite une alimentation en air comprimé de 6 à 8 bar. Un compresseur silencieux est disponible en option.

Comment régler la pression du rouleau ?

La force de pression du cylindre presseur est réglable en fonction du matériau du panneau. L'opérateur commande l'abaissement ou le relèvement du rouleau via le portique.

Quels types de supports peuvent être laminés ?

Le RollsRoller permet d'appliquer des adhésifs sur toutes surfaces planes : lamination, contre-collage sur panneaux rigides, bâches, tôles profilées, signalisation routière, taping de vinyles et pose de lettres.

Comment nettoyer le tapis de la table ?

Le tapis est en PVC auto-cicatrisant de 4 mm. Pour le nettoyage, un système de nettoyage monté sur poutre est disponible en option. Vous pouvez également utiliser un chiffon doux et de l'eau savonneuse.

Quelle est la garantie du RollsRoller ?

La garantie est de 2 ans, à l'exclusion du support en verre et des pièces électriques.

Quels sont les modèles disponibles ?

Deux gammes : Basic et Premium. Les modèles Basic (RR 280/145b, RR 340/145b, etc.) offrent l'essentiel, tandis que les Premium (RR 400/150p, etc.) incluent l'éclairage et les gouttières latérales.

L'installation est-elle incluse ?

Oui, l'installation et la formation sont effectuées par Canon-France.

Quelles sont les dimensions de la table ?

Les dimensions varient selon le modèle : longueur de table de 2 800 mm à 10 800 mm, largeur de 1 450 mm à 2 200 mm, hauteur fixe de 875 mm (réglable en option pour Premium). La surface utile correspondante est indiquée sur la fiche technique.

Peut-on remplacer le verre de la table ?

Oui, une plaque métallique peut remplacer la plaque de verre en option. Le verre lui-même n'est pas couvert par la garantie, mais il est possible de le remplacer en pièce détachée.

MODE D'EMPLOI ROLLSROLLER CANON

Étonnamment simple et productif

you can*

Les systèmes RollsRoller permettent d'appliquer des adhésifs sur toute surface plane : lamination, contre-collage sur panneaux rigides, sur bâches, sur tôles profilées, signalisation routière, « taping » de vinyles découvertes et pose de lettres.

Toutes les tables RollsRoller Basic et Premium disposent d'une dalle de verre protégée par un tapis translucide en PVC auto-cicatrissant de 4 mm d'épaisseur.

Les tables RollsRoller sont équipées d'un portique supporting un rouleau qui s'applique sur la surface plane avec une pression régulière fournie par un compresseur. La force de pression appliquée est réglable en fonction de la matière du panneau dont l'épaisseur peut aller jusqu'à 60 mm. L'opérateur commande l'abaissement ou le relèvement du cylindre presseur.

Le portique est déplacé à main d'homme, son mouvement parfaitement linéaire évitant toute irrégularité. Les trous, microbulles, erreurs de position sont ainsi évités, éliminant tout risque de gâche et de retard à l'impression.

Équipements fournis en standard

• Tapis martelé de 4 mm Bobine pneumatique avec ajustement automatique de la hauteur pour des supports d'une épaisseur maximum de 60 mm
• Support poutre Kit anti statique

Modèles PREMIUM : équipements fournis en standard

• Tapis mortier de 4 mm Bobine pneumatique avec ajustement automatique de la hauteur pour des supports d'une épaisseur maximum de 60 mm Support poutre Kit anti statique Gouttières latérales
• Illumination de la table

Garantie

Garantie 2 ans à l'exclusion du support en verre et pièces électriques

Équipement à fournir par le client

Le RollsRoller nécessite une alimentation en air de 6-8 bar. Les modèles équipés d'illumination nécessitent une alimentation électrique de 230 volt/50 Hz.

Installation et formation

Installation et formation effectuées par Canon-France.

Longueur utile	Largeur utile
5 000 mm	1 630 mm

Longueur utile	Largeur utile
3 700 mm	1 630 mm

Longueur utile	Largeur utile
2 500 mm	1 400 mm

Modèle Basic	RR 280/145b	RR 340/145b	RR 340/170b	RR 400/145b	RR 400/170b
Longueur table	2 800 mm	3 400 mm	3400 mm	4 000 mm	4 000 mm
Largeur table	1 450 mm	1 450 mm	1 700 mm	1 450 mm	1 700 mm
Longueur surface utile	2 500 mm	3 100 mm	3 100 mm	3 700 mm	3 700 mm
Largeur surface utile	1 400 mm	1 400 mm	1 630 mm	1 400 mm	1 630 mm
Hauteur table	875 mm	875 mm	875 mm	875 mm	875 mm
Epaisleur maxi du support	60 mm	60 mm	60 mm	60 mm	60 mm
Type de surface*	Verre + tapis martyr	Verre + tapis martyr	Verre + tapis martyr	Verre + tapis martyr	Verre + tapis martyr
Illumination	En option	En option	En option	En option	En option
Poutre avec bobine	oui	oui	oui	oui	oui
Bobine en bout de table	oui	oui	oui	oui	oui
Kit anti statique	oui	oui	oui	oui	oui

• Une plaque métallique peut remplacer la plaque en verre

Options du modèle basic

• Illumination
• Compresseur silencieux Bobine additionnelle en bout de table
• Poutre et bobine additionnels

En plus du modèle basic, en standard :

• Illumination Gouttières latérales

Modèle Premium	RR 400/150p	RR 400/170p	RR 540/170p	RR 540/220p	RR 605/170p	RR 1080/170p
Longueur table	4 000 mm	4 000 mm	5 400 mm	5 400 mm	6 050 mm	10 800 mm
Largeur table	1 500 mm	1 700 mm	1 700 mm	2 200 mm	1 700 mm	1 700 mm
Longueur surface utile	3 600 mm	3 600 mm	5 000 mm	5 000 mm	5 650 mm	10 400 mm
Largeur surface utile	1 400 mm	1 630 mm	1 630 mm	2 050 mm	1 630 mm	1 630 mm
Hauteur table	875 mm	875 mm	875 mm	875 mm	875 mm	875 mm
Epaisleur maxi du support	60 mm	60 mm	60 mm	60 mm	60 mm	60 mm
Type de surface	Verre + tapis martyr	Verre + tapis martyr	Verre + tapis martyr	Verre + tapis martyr	Verre + tapis martyr	Verre + tapis martyr
Illumination	oui	oui	oui	oui	oui	oui
Poutre avec bobine	oui	oui	oui	oui	oui	oui
Bobine en bout de table	oui	oui	oui	oui	oui	oui
Gouttières latérales	oui	oui	oui	oui	oui	oui
Kit anti statique	oui	oui	oui	oui	oui	oui

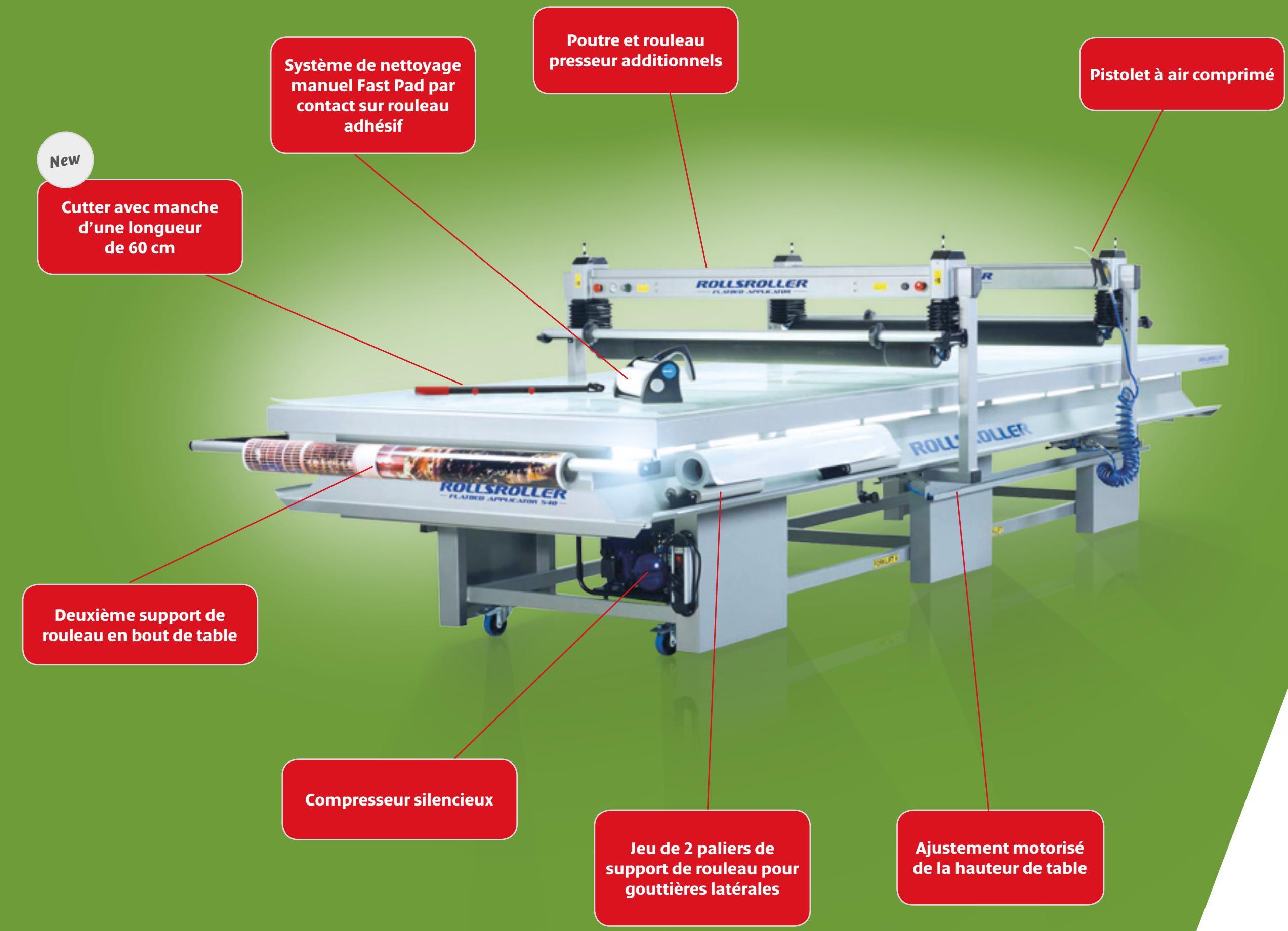

Options du modèle premium

• Compresseur silencieux Hauteur de table ajustable de 750 mm à 1 100 mm
• Bobine supplémentaire en bout de table
• Bobines pour gouttières latérales
• Poutre supplémentaire avec bobine
• Extension bobine permettant d'accepter des supports de 110 mm d'épaisseur

nprimé

Nouvelles options

Cutter avec manche de 60 cm

Système de nettoyage monté sur poutre
