BRAAVA 380 - Robot de nettoyage IROBOT - Notice d'utilisation et mode d'emploi gratuit

Marque	iRobot
Modèle	Braava 380
Type de produit	Robot laveur de sols
Modes de nettoyage	Balayage sec, Lavage humide
Surface couverte avec NorthStar	jusqu'à 93 m²
Batterie	NiMH 2 000 mAh rechargeable
Autonomie	jusqu'à 150 min
Système de navigation	NorthStar Navigation Cube (GPS intérieur)
Largeur	21,6 cm
Profondeur	24,4 cm
Hauteur	7,9 cm
Poids	environ 1,8 kg
Types de sols compatibles	Parquet, carrelage, pierre, vinyle
Pads inclus	Chiffon microfibre, pad Multi-Usage, pad Pro-Clean Reservoir
Station de charge	Turbo Charge Cradle (incluse)
Couleur	Noir

FOIRE AUX QUESTIONS - BRAAVA 380 IROBOT

Quelle surface le Braava 380 peut-il nettoyer en une seule charge ?

Avec sa batterie NiMH de 2 000 mAh, le Braava 380 couvre jusqu'à 93 m² en mode balayage sec grâce au cube NorthStar. L'autonomie atteint environ 150 minutes en mode lavage humide. Ces chiffres varient selon la disposition de la pièce et le nombre d'obstacles.

Quelle est la différence entre le mode balayage sec et le mode lavage humide ?

En mode balayage sec, le robot utilise un pad sec pour capturer poussières, poils et débris légers sur toute la surface. En mode lavage humide, le pad humide frotte le sol en effectuant des passages croisés méthodiques. Le choix du mode se fait simplement en fixant le type de pad correspondant sous le robot avant de le démarrer.

Sur quels types de sols le Braava 380 peut-il être utilisé ?

Le Braava 380 est conçu pour les sols durs uniquement :

• Parquet et bois flottant
• Carrelage et faïence
• Pierre naturelle (marbre, ardoise)
• Vinyle et linoléum

Il ne doit pas être utilisé sur moquette ou tapis, qu'il détecte généralement et évite.

Comment fonctionne le système de navigation NorthStar ?

Le cube NorthStar agit comme un GPS d'intérieur : il émet un signal infrarouge vers le plafond que le robot utilise pour se localiser et mémoriser sa progression dans la pièce. Placez le cube au sol, bien visible, dans la pièce à nettoyer. Pour couvrir plusieurs pièces, des cubes NorthStar supplémentaires peuvent être ajoutés.

Peut-on utiliser des produits nettoyants avec le Braava 380 ?

Oui, uniquement avec le pad Pro-Clean Reservoir qui intègre un réservoir. Remplissez-le d'eau claire ou d'un nettoyant pour sols durs compatible (sans javel ni ammoniaque). N'ajoutez jamais de produit directement sur le pad microfibre standard ni sur le sol devant le robot.

Combien de temps faut-il pour recharger la batterie du Braava 380 ?

La batterie NiMH 2 000 mAh se recharge sur la station Turbo Charge Cradle fournie dans la boite. Le voyant clignote pendant la charge et reste fixe lorsque la charge est complète. Rechargez régulièrement la batterie même en période d'inutilisation pour préserver sa longévité.

Les pads de nettoyage sont-ils réutilisables ?

Oui. Les chiffons microfibre fournis sont lavables en machine à 30 °C, sans assouplissant. Rincez-les à l'eau claire après chaque utilisation et laissez-les sécher avant rangement. Le pad Pro-Clean Reservoir peut également être rincé et réutilisé. iRobot propose aussi des pads jetables de remplacement (Dry Sweeping Pads).

Le Braava 380 peut-il franchir les seuils de portes ou les tapis ?

Le Braava 380 peut franchir de très petits seuils (quelques millimètres). Il ne monte pas les escaliers et ne traverse pas les tapis. Il est conseillé de fermer les portes des pièces avec tapis et de délimiter la zone de nettoyage pour éviter que le robot ne se bloque sur un obstacle.

Que faire si le Braava 380 s'arrête en cours de nettoyage ?

Vérifiez ces points dans l'ordre :

• Batterie suffisamment chargée (voyant rouge = batterie faible)
• Piles du cube NorthStar non épuisées
• Pad correctement fixé sous le robot
• Aucun obstacle bloquant les roues

Si le problème persiste, éteignez le robot, attendez 30 secondes, puis redémarrez-le.

Le Braava 380 est-il silencieux pendant le nettoyage ?

Oui, le Braava 380 est très silencieux car il ne possède pas de moteur d'aspiration. Il nettoie par mouvements de balayage et de lavage, ce qui génère un bruit minimal. Vous pouvez l'utiliser la nuit ou lors d'une réunion sans perturber votre environnement.

Comment entretenir le Braava 380 pour prolonger sa durée de vie ?

Après chaque utilisation :

• Retirez et rincez le pad de nettoyage
• Essuyez les roues et la semelle avec un chiffon humide
• Nettoyez les capteurs infrarouges avec un chiffon sec doux

Stockez le robot dans un endroit sec, à l'abri de la chaleur et de l'humidité. Rechargez la batterie complètement avant une longue période de stockage.

Le Braava 380 dispose-t-il d'une application smartphone ou d'une programmation automatique ?

Non, le Braava 380 ne dispose pas d'application mobile ni de programmation horaire. Le nettoyage se lance manuellement via le bouton CLEAN sur le robot. Pour une automatisation avancée (WiFi, application), il faudrait se tourner vers les modèles Braava Jet plus récents comme le m6.

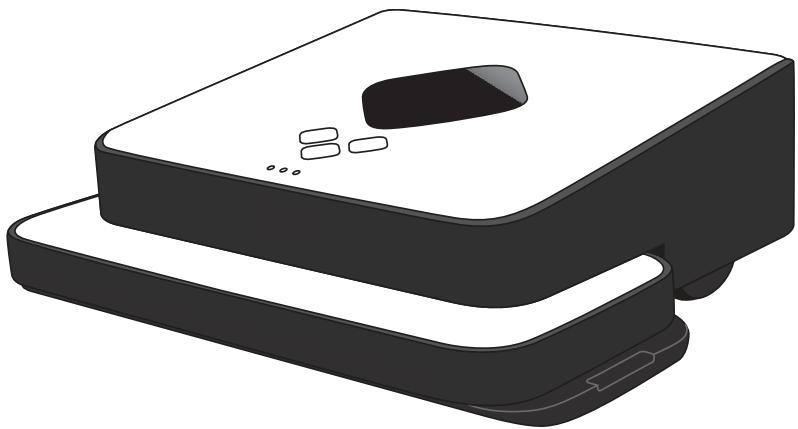

MODE D'EMPLOI BRAAVA 380 IROBOT

Robot nettoyeur de sol

Série 300 - Manuel de l'utilisateur

Bienvenue !

iRobot

Cher propriété de modèle iRobot® Braava™,

Bienvenue dans l'univers d'iRobot! En tant que propriété du nouveau modele de robot nettoyeur de sol iRobot Braava, vous rejoignez une communauté mondiale d'utiliseurs qui, tout comme vous, ont découvert un moyen nettement plus simple pour nettoyer leurs sols.

Désormais, il existe des robots conviviaux, qui sont là pour vous aider, dans votre maison ou à l'extérieur. Nous vous encourageons à nous faire part de vos remarques sur nos nouveaux robots révolutionnaires! Pour participer, vous pouvez :

• Nous envoyer vos questions, vos commentaires ou vos demandes d'assistance à l'adresse global.irobot.com.

La robotique est une réelle révolution : merci de nous avoir rejoints ! Vos conseils nous aideront grandement àmettre au point des produits toujours plus performants, dont l'objectif est de changer votre monde de tous les jours, en moins !

Toute l'équipe iRobot vous souhaite la bienvenue

Colin Angle Co-fondateur et PDG iRobot Corporation

Table des matières

Instructions de sécurité 4

Présentation du modele Braava 6

Boutons et voyants lumineux 8

Batterie et charge 10

12

Nettoyage effectué par Braava 14

Navigation NorthStar 16

Fonctionnement du modele Braava 18

Entretien 22

Dépannage 24

Assistance à la clientèle 27

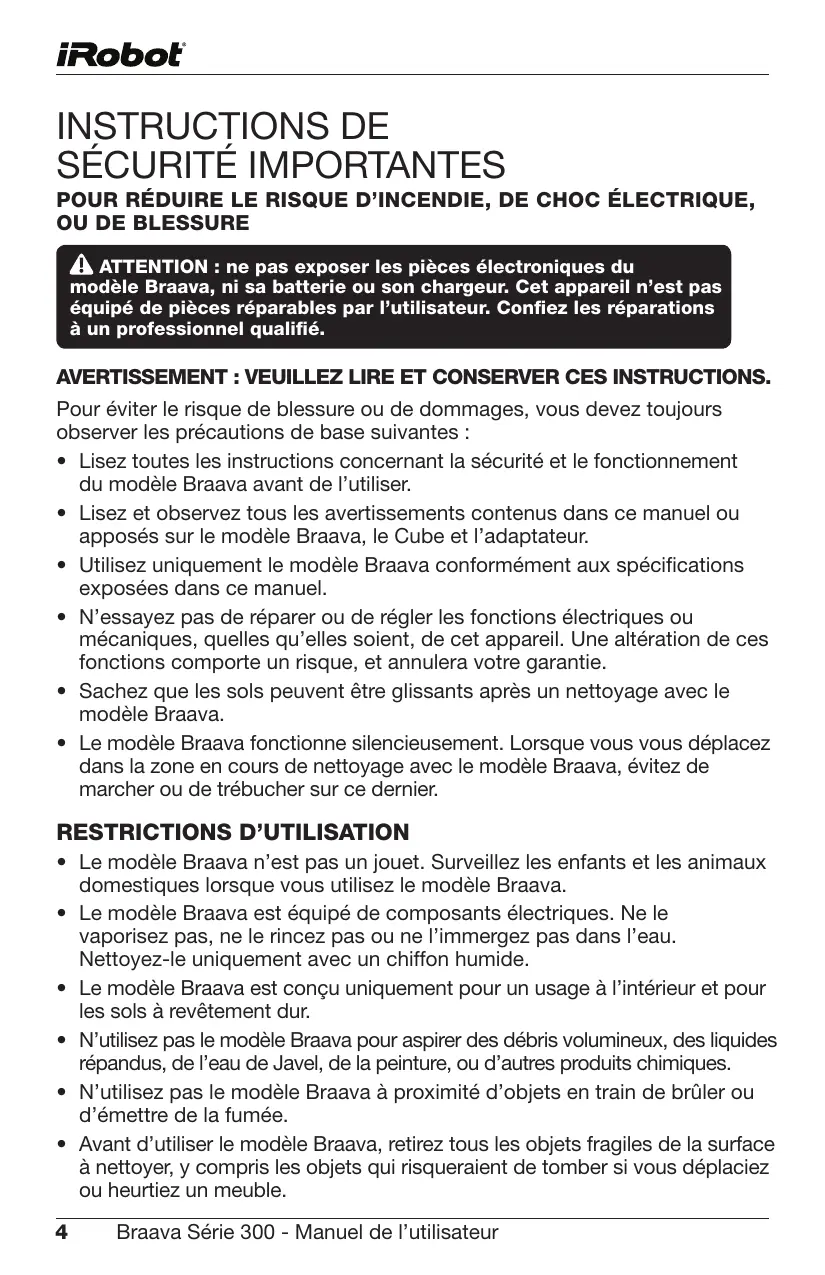

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE, OU DE BLESSURE

ATTENTION: ne pas exposer les pièces électroniques du modele Braava, ni sa batterie ou son chargeur. Cét apparéil n'est pas équipé de pièces réparables par l'utilisateur. Confiez les réparations à un professionnel qualifié.

AVERTISSEMENT : VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS.

Pour éviter le risque de blessure ou de dommages, vous doivent toujours observer les précautions de base suivantes :

• Lisez toutes les instructions concernant la sécurité et le fonctionnement du modele Braava avant de l'utiliser.
• Lisez et observerz tous les avertissements contenus dans ce manuel ou apposés sur le modele Braava, le Cube et l'adaptateur.
• Utilisez uniquement le modele Braava conformément aux specifications exposées dans ce manuel.
• N'essayez pas de réparer ou de régler les fonctions électriques ou mécaniques, quelles qu'elles soient, de cet apparéil. Une ALTERATION de ces fonctions compte un risque, et annulera votre garantie.
• Sachez que les sols peuvent être glissants après un nettoyage avec le modele Braava.
• Le modele Braava fonctionne silencieusement. Lorsque vous vous déplacez dans la zone en cours de nettoyage avec le modele Braava, évitez de marcher ou de trébucher sur ce dernier.

RESTRICTIONS D'UTILISATION

• Le modele Braava n'est pas un jouet. Surveillance les enfants et les animaux domestiques lorsque vous utilisez le modele Braava.
• Le modele Braava est équipé de composants électriques. Ne le vaporisez pas, ne le rincez pas ou ne l'immergez pas dans l'eau. Nettoyez-le uniquement avec un chiffon humide.
• Le modele Braava est conçu uniquement pour un usage à l'intérieur et pour les sols à revêtement dur.
• N'utilisez pas le modele Braava pour aspirer des débris volumineux, des liquides repandus, de l'eau de Javel, de la peinture, ou d'autres produits chimiques.
• N'utilise pas le modèle Braava à proximé d'objets en train de brûler ou d'émettre de la fumée.

• Avant d'utiliser le modele Braava, retirez tous les objets fragiles de la surface à nettoyer, y compris les objets qui risqueraient de tomber si vous déplaciez ou heurtiez un meuble.

• Dégagez tous les cables d'alimentation électrique et les cordons des stores et rideaux, afin de réduire le risque de chute d'objets.

• Bloquez physique les accès aux balcons ouverts à proximé de la zone à nettoyer.
• Assurez-vous que le chiffon de nettoyage ne flotte pas entre les brides de fixation car cela pourrait perturber les fonctions du capteur et empêcher un fonctionnement sur. Consultez la page 18 pour en savoir plus.
• Si vous faites fonctionner le modele Braava en mode Serpilliere, ne l'utilise pas dans des zones ou l'humidité pourrait endommager des sols non terminés ou non fixés, ou des moquettes ou tapis fragiles.
• Faites fonctionner le modele Braava à températe ambiente. N'expose pas ce modele ou ses batteries au gel ou à une chaleur extrême.

BATTERIE ET CHARGE

• Chargez le modele à l'aide d'une prise de courant de 240 V CA standard uniquement.
• Utilisez uniquement l'adaptateur fourni pour charger le modele Braava. Le chargeur du modele Braava 320 n'est pas compatible avec le modele Braava 380, et reciproquement.
• Utilisez uniquement les batteries rechargeables agregées par le fabricant.
• N'utilisez pas un adaptateur si son cordon ou sa prise sont endommagés.
• Ne manipulez pas ou ne rechargez pas le modele Braava si vous avez les mains mouillées.
• Débranchetz derniers le modele Braava de l'adaptateur avant le nettoyage.

Avertissement : le modele Braava est équipé d'une interface logicielle afin de permettre au fabricant de fournir des mises à jour pour le microprogramme interne, pour le cas où ces mises à jour seraient disponibles pour les utilisateurs. Toute tentative d'accès, de récepération, de copie, de modification, de distribution ou d'utilisation de chaque manière que ce soit du logiciel Braava est strictement interdite.

Avertissement associé à la réglementation FCC : cet apparéil est conforme à la section 15 de la réglementation FCC. Le fonctionnement du robot est soumis aux conditions suivantes :

1. Il ne doit pas cause d'interférences dangereuses.
2. Il doit contourer les interférences rencontres, y compris celles qui peuvent causer un fonctionnement inattendu.

A VERTISSEMENT : les changements ou modifications qui n'ont pas eté expressementapprouviéspar iRobot risquent d'annuler votre garantie.

Cet apparéil est conforme à la norme RSS-210 des réglementations industriielles du Canada. Son utilisation est soumise aux deux conditions suivantes : (1) il ne doit pas générer d'interférences nuisibles et (2) il doit contourner toute interférence rencontres, y compris celles qui sont susceptibles d'entraver son bon fonctionnement.

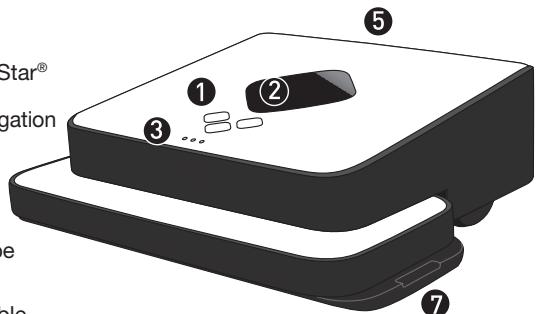

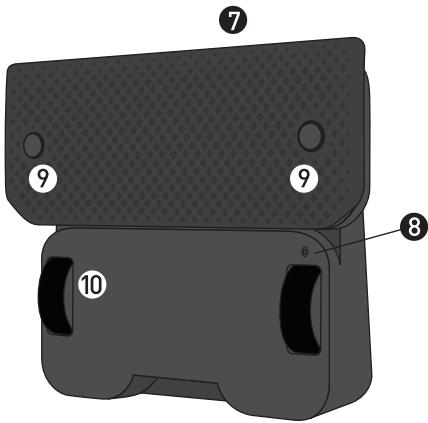

Présentation du modele Braava

Braava

Boutons de commande
Capeur de navigation NorthStar
3 Indicateur du système de navigation
Pare-chocs
5 Poignée
Bouton Marche/Arrêt du Cube (angle arrêté)
Tampon de nettoyage amovible

Cube de navigation NorthStar

Port de charge de la batterie
9 Capteurs de zones de transition sur le sol

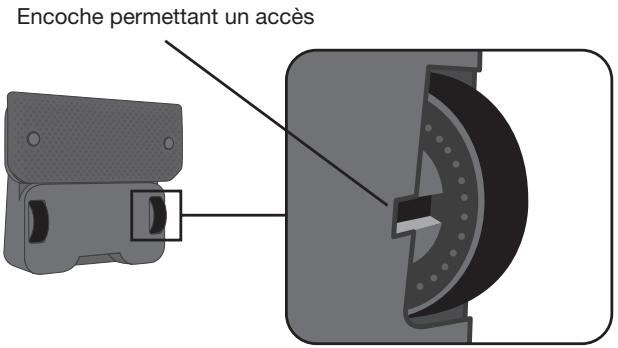

16 Garde-roue
11 Adaptateur de charge

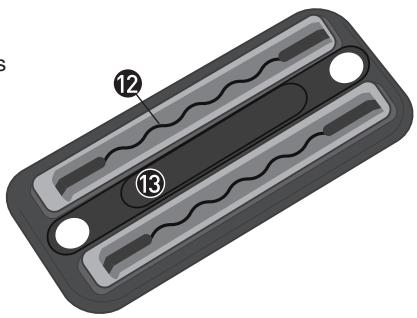

Tampon de nettoyage polyvalent

Pour le balayage à sec ou le mode Serpillière, avec des chiffons en microfibre, jetables ou autres.

12 Brides de fixation du chiffon
Gouttière centrale pour les capteurs de zones de transition sur le sol

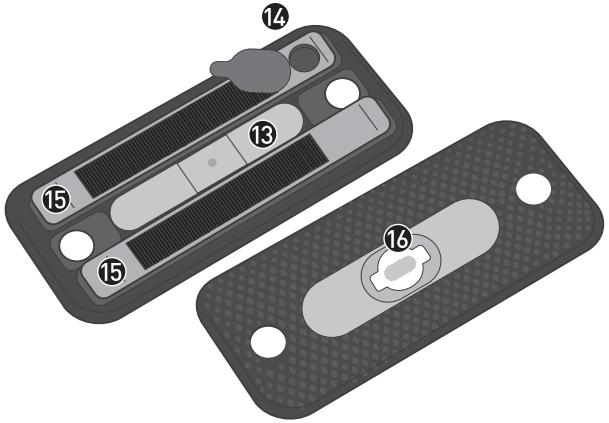

Tampon à réservoir Pro-Clean (fourni avec certains modèles)

Pour le mode Serpillière, avec le chiffon en microfibre bleu Pro-Clean.

14 Bouchon de remplissage
15 Réservoir
16 Embout

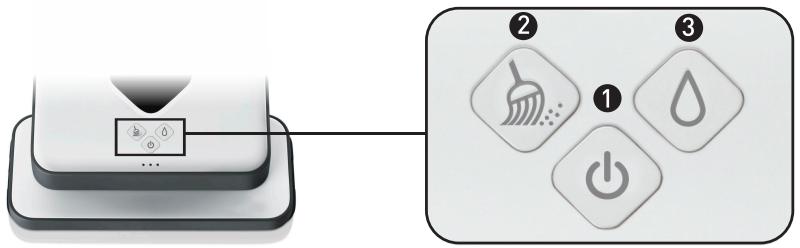

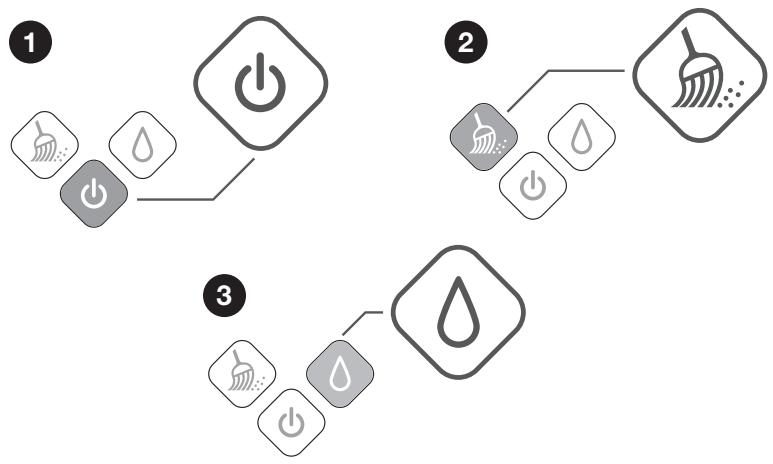

Boutons et voyants lumineux

1 Bouton d'alimentation

Appuyez une fois sur ce bouton pourmettre le modele Braava en marche.
Maintenez le bouton appuyé pendant deux secondes pour arreter
le modele Braava.

Voyant bleu fixe : apparéil en marche.

Voyant rouge clignotant : affaiblissement de la batterie.

Voyant rouge fixe : batterie très faible (devant être rechargée).

—② Bouton Balais

Autiliseravecdeschiffonssecs.

Appuyez une fois sur ce bouton pour démarrer le nettoyage.*

En cours de nettoyage, appuyez sur ce bouton pourmettre ce dernier en pause.

Voyant bleu fixe : mode Balais activé.

Voyant bleu clignotant : mode Balais en pause.

Bouton Serpillière

Àutiliseravecdeschiffonshumides.

Appuyez une fois sur ce bouton pour démarrer le nettoyage.*

En cours de nettoyage, appuyez sur ce bouton pour mettre ce dernier en pause.

Voyant bleu fixe : mode Serpillière activé.

Voyant bleu clignotant : mode Serpilliere en pause.

*Si vous maintainez enforcé le bouton du mode de nettoyage, vous activerez le mode de nettoyage rapide. Voir page 15.

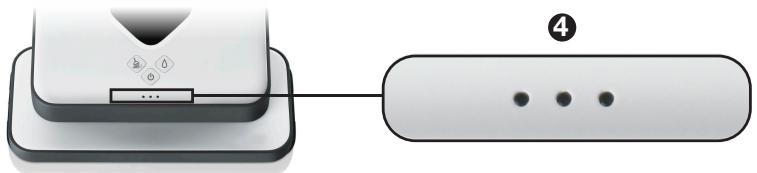

4 Indicateurs du système de navigation

Connexion au système NorthStar

Voyant bleu clignotant (1): établissement de la connexion.

Voyant bleu fixe (1 à 3) : apparéil verrouillé sur le Cube NorthStar.

Le nombre de voyants lumineux indique la puissance de la connexion du système Braava au système de navigation, 3 étant la plus puissantante. Si aucunvoyant ne s'allume, cela signifie que le modele Braava ne detecte pas le signal Northstar.

Autres états

Voyants bleus clignotant en séquence :Traitement des informations.

Voyants bleus clignant par intermittence : mode Veille.

Voyant central rouge : erreur*.

*Pour en savoir plus, veuillez consulter la section relative au dépannage.

Voyants lumineux du Cube de navigation NorthStar

Voyant bleu clignotant : apparéil en marche, signal d'émission.

Voyant bleu fixe : apparéil en marche, apparéil connecté au modèle Braava.

Voyant rouge fixe : batterie faible.

Batterie et charge

	Mode	Braava 320	Braava 380
En fonctionnement	Balais	Jusqu'à 3 heures	Jusqu'à 4 heures
	Serpillière	2 heures	2,5 heures
En charge	S/O	10 heures	4 heures*

2 heures avec le boitier de recharge rapide (vendu séparément)

Charge

• Posez le modèle Braava sur son extrémité pour acceder au port de charge.
• Branchez l'adaptateur sur une prise électrique standard et sur le port de charge du modele Braava.
• Chargez le modele Braava jusqu'à ce qu'unvoyant bleu fixe s'allume sur le bouton d'alimentation*.
• Il se peut que plusieurs cycles de charge soient nécessaires pour replir la capacité complète du modele Braava.

Port de charge

*Levoyant bleu indique en moyenne un niveau de charge de 80 % pour la batterie.

Les temps de fonctionnement et de charge peuvent être affectés par la température d'exploitation, le type de sol, etc.

CONSEIL : vous pouvez également charger le modele Braava avec le boîtier de recharge rapide associé. Consultez les instructions relatives au boîtier pour en savoir plus.

ATTENTION: ne chargez pas le modele Braava lorsque le tampon à réservoir Pro-Clean, ou un chiffon humide, est en place. Chargez le modele à l'aide d'une prise de courant de 200 V CA uniquement. Utilisez uniquement l'adaptateur fourni pour charger le modele Braava. Toujoins débrancher le modele Braava de l'adaptateur avant le nettoyage.

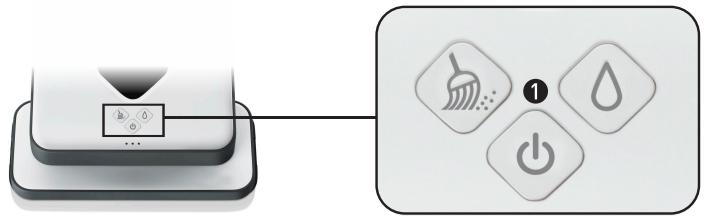

Indicateurs de charge

(lorsque I'appareil est branché)

1 Bouton d'alimentation

Voyant rouge avec pulsation : batterie en charge.

Voyant bleu fixe : batterie chargée.

Cube de navigation NorthStar

Le Cube utilise deux batteries de type C. L'emplacement de la batterie se trouve au bas du Cube.

Modes Balais et Serpillière

Le modele Braava balaie et nettoie à la serpilliere les sols en revêtement dur, à l'aide de chiffons secs et humides disponibles dans le commerce, ou avec les chiffons en microfibre réutilisables fournis.

Le modele Braava n'est pas un aspirateur ; il n'est pas concu pour uneutilisation sur de la moquette.

Mode Balais

Le mode Balais est concu pour nettoyer avec un chiffon sec.

En mode Balais, le modele Braava avance en ligne droite quand il commence a nettoyer, puis il nettoie le sol d'arriere en avant le long de lignes parallètes.

Ce mode est idéal pour éliminer la poussière, la saleté et les poils, et pour garantir chaque jour un sol propre et net.

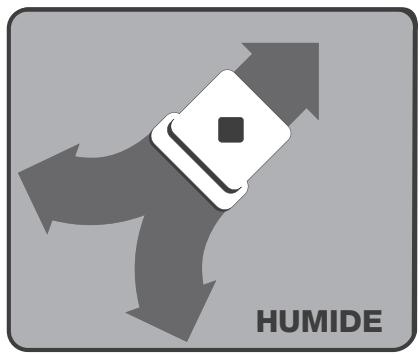

Mode Serpillière

Le mode Serpillière est donc pour permettre un nettoyage avec un chiffon humide.

En mode Serpillière, le modele Braava avance sur une courte distance vers un cote, revient legement en arriere, puis avance vers l'autre cote, alternant les déplacements vers la gauche et la droite au fur et a mesure qu'il proresse.

Cette action de serpillière permet de dissoudre et d'éliminer les saletés incrustées dans vos sols.

En mode Serpillière, le modele Braava se regle automatiquement sur une plus petite surface de nettoyage, afin d'optimiser le nettoyage pendant que le chiffon est humide.

CONSEIL : commencez par le mode Balais sec pour éliminer les saletés en surface, suivi du mode Serpillière pour un nettoyage plus en profondeur.

Chiffons de nettoyage

Chiffons jetables

Àutiliseruniquement avecletampon de nettoyagepolyvalent.

• Le modele Braava est compatible avec la plupart des chiffons de nettoyage jetables secs et pré-humidifiés, par exemple de la marque Swiffer® et des marques de distributeurs, telles que Target®.
• Observez toujours le mode d'emploi et d'entretien fourni avec les chiffons de nettoyage secs ou humides pour l'entretien de vos sols.
• Veuillez noter que le modele Braava n'est pas compatible avec les recharges Swiffer® WetJet®.

Chiffons en microfibre

Les chiffrons en microfibre exclusivement prévus pour le modele Braava peuvent etre relavés et réutilisés.

• Les chiffons blancs peuvent être utilisés à sec avec le tampon de nettoyage polyvalent.
• Les chiffons bleus sont prévus pour le mode Serpillière et peuvent être utilisés avec le tampon à réservoir Pro-Clean ou le tampon de nettoyage polyvalent. Humidifiez le chiffon avant de l'utiliser.

A VIS : les chiffons humides peuvent ne pas convenir au nettoyage de sols non scellés. Si vous ne savez pas si vous pouvez nettoyer votre sol avec un chiffon humide, demandez au fabricant ou à l'installateur du revêtement de sol.

Types de sols

• Le modele Braava est concu pour nettoyer des sols en revêtement dur, y compris le parquet, le carrelage, le vinyle, le linoléum et le stratifié.
• Le modele Braava est plus efficace sur des surfaces dures et lisses et peut ne pas fonctionner sur des carrelages irréguliers, sur des planchers excessivement cirés, ou sur des surfaces d'aspect rugieux telles que l'ardoise ou la brique qui peuvent accrocher le chiffon de nettoyage.

A VIS : le modele Braava n'est pas concu pour ramasser de gros débris. Avant de lancer le nettoyage avec Braava, ramassez les gros débris et vérifie qu'il n'y a pas de graviers ou d'objets pointus, qui pourrait rayer le sol sils étaient pris sous le tampon de nettoyage.

Nettoyage effectué par Braava

Braava nettoie votre sol de manière intelligente en établissant la carte géographique de la pierce dans laquelle il opère.

Cycle de nettoyage

• Braava nettoie votre maison en procédant par sections, en commençant par les zones se trouvant sur sa droite, puis en passant à celles qui se trouvent sur sa gauche.
• Lorsque les zones dégagées de chaque section sont nettoyées, Braava passé le long des bords des meubles et des murs.
• Lorsque le nettoyage est terminé, Braava revient vers son point de départ et s'arrête automatiquement.

Modèle de nettoyage

• Dans les zones dégagées, le modele Braava nettoie méthodiquement votre sol d'arrière en avant.
• À mesure que le modele Braava se retrouve devant des pieds de chaise, meubles et autres obstacles, il nettoie le sol autour d'eux, puis poursuit son chemin.
• Braava peut détector les escaliers : il s'éloigne afin d'éviter une chute et revient vers la surface de nettoyage.

Par sécurité, placez une barrière devant les bords ou balcons sans saillie représentant un aplomb de 61 cm ou plus.

• Braava peut également détecter les zones recouvertes pas des tapis et les zones de transition plus élevées vers les espaces en moquette, afin de les éviter.

Note : si vous moquette est au même niveau que vous sol en revêtement dur, vous devrez peut-être ajouter une barrière-temporaire pour fournir au modele Braava une limite qu'il pourrait détecter.

• Braava suit les murs et les cordures au fur à mesure qu'il les rencontres, ainsi qu'à la fin du nettoyage de chaque section.

Mode de nettoyage rapide

• Effectue un nettoyage 30% plus rapide en concentrant le nettoyage sur les zones dégagées.
• Pour activer ce mode, appuyez sur le bouton Balais ou Serpillière pendant 3 secondes.
• Vous entendez alors un bip, puis la mélodie signalant le début du nettoyage.
• Dans ce mode, le modele Braava nettoie generalement la meme zone que dans le mode de nettoyage standard. Par contre, il evite de nettoyer en detail le tour des meubles et certaines parois, pour gagner du temps.

Pause/reprise

Le modele Braava se met en pause automatiquement si vous le soulevez ou si vous appuyez sur un bouton pendant qu'il effectue le nettoyage de la pierce.

• Levoyant bleu du mode de nettoyage se met à clignoter pour indiquer l'interruption du cycle. Pendant sa mise en pause, Braava enregistre les zones qu'il a déjà nettoyées.
• Pour relancer le nettoyage, placez le modele Braava a une distance d'1,80 m du Cube, par rapport au point de départ, en le mettant dans la direction adoptee au départ.
• Appuyez sur le bouton clignotant correspondant au mode de nettoyage.
• Braava lance le nettoyage tout en déterminant sa position sur la carte qu'il a enregistrée. Une fois cette position confirmée, il se dirige vers une zone non traitée et reprend le nettoyage.
• Tout en identifient sa position sur la carte enregistrée, il se peut qu'il doive nettoyer une zone une nouvelle fois ou explorer de nouvelles zones à nettoyer.
• Si vous reliancez le nettoyage après avoir mis le modele Braava en pause, il se peut que le nettoyeur prenne plus de temps pour déterminer sa position, selon sa distance par rapport au Cube.
• Pourmettreuntermaàl'interruptionetsortirdu mode de nettoyage, mettezlemodeleBraavahors tensionenmaintenantenforcéleboutond'alimentationpendant2secondes.

Note : le modèle Braava peut uniquement être mis en pause une fois qu'il s'est verrouillé sur le Cube de navigation NorthStar, au début du cycle de nettoyage.

Navigation NorthStar®

Le Cube de navigation NorthStar fonctionne comme une balise, en émettant un signal qui guide le nettoyage du modele Braava.

Connexion au Cube de navigation NorthStar

• Quand le modele Braava commence son nettoyage, il essaye d'établier une connexion avec le Cube de navigation NorthStar, repéré par unvoyant lumineux bleu clignotant sur l'indicateur du système de navigation.
  Après connexion du modele Braava avec le Cube, levoyant lumineux bleu resté fixe.
• L'indicateur du système de navigation signale également la portée du modele Braava. À mesure que le modele Braava atteint la limite de sa portée (par exemple, en sortant de la piece ou en s'éloignant du Cube de navigation NorthStar), le nombre de voyants lumineux diminue.
• Le modele Braava peut parfois revenir vers le Cube de navigation NorthStar pour confirmer sa position avant de poursuivre son trajet de nettoyage.
• Le modele Braava élabore une nouvelle carte chaque fois qu'il commence un nouveau cycle de nettoyage, mais conserve la carte lorsqu'il est mis en pause pendant le cycle de nettoyage.

Nettoyage effectué sans le Cube de navigation NorthStar

• Étant donné que le Cube est un simple composant du système de navigation NorthStar, le modèle Braava peut continuer à effectuer le nettoyage en l'absence d'un signal en provenance de NorthStar. Toutefois, la zone de nettoyage sera plus petite et Braava ne pourrait pas nettoyer les cordures dans chaque section.

Nettoyage effectué avec plusieurs Cubes de navigationNorthStar (pour le modèle Braava 380 UNIQUEMENT) :

• Lors d'un nettoyage à sec, le modèle Braava peut utiliser plusieurs Cubes NorthStar pour nettoyer une zone de 186m^2 au maximum. Il peut passer d'un Cube à l'autre, allongeant sa zone de nettoyage grâce à chaque Cube rencontres.
• Il est possible d'utiliser plusieurs Cubes en mode Serpillière. Cependant, le modele Braava limite sa zone de nettoyage humide à 32m^2 , afin d'optimiser l'utilisation du chiffon humide.

	Mode	Braava 320	Braava 380
Zone couverte	Balais	74 m2	93 m2*
	Serpillière	23 m2	32 m2

Jusqu'à 180 m² avec un Cube NorthStar® supplémentaire (vendu séparation)

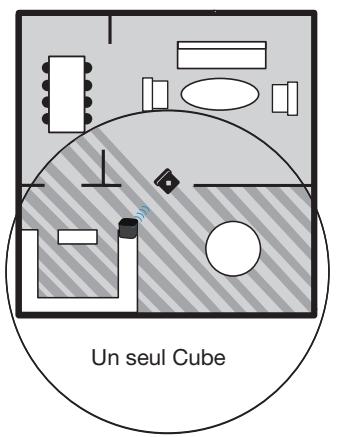

Configuration des Cubes de navigation NorthStar Utilisation du modele Braava avec un seul Cube

• Placez le Cube au centre de la zone à nettoyer et démarrez le modele Braava en le positionnant à une courte distance.
• Le modele Braava nettoie la zone entourant le Cube. Ensuite, il peut se diriger vers d'autres pieces, selon le mode de nettoyage choisi et la portée du signal NorthStar.
• Si vous voulez nettoyer plusieurs pieces, positionnez le Cube dans la piece la plus vaste, afin d'optimiser la portée de NorthStar.
• Une fois que le modèle Braava a terminé sa tâche, vous pouvez placer le Cube dans une autre piece.

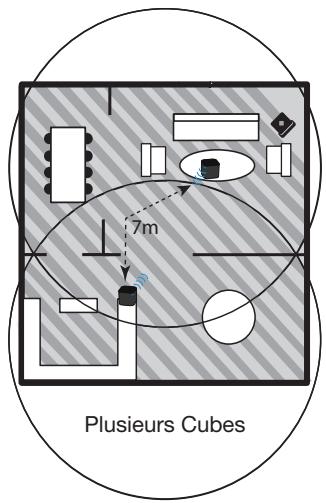

Utilisation du modele avec plusieurs Cubes (pour le modele Braava 380 UNIQUEMENT) :

• Utilisez un ou plusieurs Cubes supplémentaires (vendus séparément) pour étendre la zone de nettoyage du modulo Braava pour un seul passage.*
• Positionnez plusieurs Cubes dans des pieces ou zones en regard de la zone couverte par le premier Cube. En général, il est recommendé d'espacer les cubes de 6 à 7 m pour que les différentes zones de couverture du système NorthStar se chevauchent.
• Braava effectue automatiquement le nettoyage en passant d'un Cube à l'autre.

*Les Cubes sont programmés à l'avance selon différents canaux NorthStar, signalés sur la partie inférieure de chaque Cube. Les Cubesprésentant différents canaux doivent être utilisés pour un nettoyage impliquant plusieurs Cubes.

Fonctionnement du modele Braava

Mise en place d'un chiffon de nettoyage

1. Déposez le modele Braava sur le côté, puis retirez le tampon de nettoyage.
2. Fixer un chiffon de nettoyage sec ou humide sur le tampon de nettoyage polyvalent. Déposez le tampon amovible sur un chiffon de nettoyage déplié. Fixez le chiffon en l'insérant sous les brides de fixation des deux côts. Pour en savoir plus sur le tampon à réservoir Pro-Clean, consultez la page suivante.
3. Remettez le tampon de nettoyage en place. Les aimants vous aideront à le fixer correctement.

ATTENTION: assurez-vous que le chiffon de nettoyage ne flotte pas entre les brides de fixation, car cela pourrait perturber les fonctions du capteur et empêcher un fonctionnement sûr.

Utilisation du tampon à réservoir Pro-Clean

(vendu séparément dans le cas du modèle Braava 320)

Ce tampon libre du liquide au fur et à mesure que le modele Braava effectue son nettoyage, afin que le chiffon de nettoyage reste humide plus longtemps.

Remplissage du réservoir

1. Ouvrez le bouchon de replissage en le tirant et en le faisant pivoter vers le côté.
2. Remplissez le réservoir avec de l'eau et remettez le bouchon en place, en appuyant fermement, afin d'eviter toute fuite. Visitez le site global.irobot.com pour en savoir plus sur les autres solutions de nettoyage disponibles.
3. Remplissez le réservoir au-dessus d'un évier, par exemple, car il se peut qu'une petite quantité de liquide s'échappe lorsque vous remettez le bouchon en place.
4. Humidifiez le chiffon en microfibre bleu Pro-Clean et appuyez sur les sangles velcro. N'utilise pas de chiffon pour un nettoyage à sec.

CONSEIL : le liquide étant libéré selon différents débits (d'après le type de sol et la solution utilisée), nous vous recommendons de n'humidifier que légèrement le chiffon à la première utilisation, puis de le mouiller davantage, au fur et à mesure, si besoin est.

A VIS : pour faire en sorte que le tampon à réservoir Pro-Clean ne laisse pas trop de traces humides sur le sol, surveillez le modele Braava lorsqu'il effectue son nettoyage, puis soulevez-le une fois qu'il a terminé.

Une fois le nettoyage de type serpillière terminé :

• Videz entièrement le tampon à réservoir.
• Ne remettez pas le bouchon en place, afin que le réserve puisse secher intégralement. Ne stockez pas le tampon sur le modèle Braava s'il est humide.
• Consultez la page 22 pour en savoir plus sur l'entretien.

Mise en place du Cube NorthStar®

1. Appuyez sur le boutonitué sur l'angle arrière du Cube de navigation NorthStar pour lemettre en marche. Unvoyantlumineux bleu clignote dansl'angle opposé lors de lamise en marche, puis devientfixepares établissementde la connexion avec lemodèle Braava.

Si vous ooubliez de mettre le Cube en marche, le modele Braava émet un signal pour essayer de le mettre en marche. En cas de réussite, le voyant lumineux bleu clignote sur le Cube.

1. Déposez le Cube de navigation NorthStar sur une table ou sur un plan de travail, en orientant le voyant lumineux bleu à l'écart des murs et en direction du milieu de la pierce.

Pour deromeilleurs résultats :

• Déposez le Cube de navigation NorthStar à un endroit où il a une vue dégagée sur le plafond (sans armoire ni étagère directement au-dessus de lui, par exemple).
• Ne déplacez pas le Cube de navigation NorthStar une fois que le modèle Braava a démarré le nettoyage, car cela pourrait alterer la performance du nettoyage effectué.
• Ne déposez pas le Cube de navigation NorthStar sur le sol, car le nettoyeur pourrait le heurter ou le déplacer.

Début du nettoyage

Placez le modele Braava sur le sol, à une distance comprise entre 2 et 2,5 m du Cube de navigation NorthStar, face à ce dernier.

1. Mettez le modele Braava en marche à l'aide du bouton d'alimentation. Le bouton s'allume en bleu lorsque le nettoyeur se met en marche.
2. Pour commencer à nettoyer avec un CHIFFON SEC, appuyez simplement sur le bouton Balais.
3. Pour commencer à nettoyer avec un CHIFFON HUMIDE, il suffit d'appuyer sur le bouton Serpillière.

• Unvoyantbleusemetàclignoter surl'indicateur du système del navigation lorsquelmodeleBraava déteceun signal venant du Cube. Levoyant lumineuxdevientbleuxfixe une fois qu'il seconnecteau Cube. Siaucunvoyantne s'allume,ela signifiéqueBraava ne détecepas lesignal deNorthstar.
• Une fois le nettoyage terminé, Braava émet un son bref, revient à son point de départ et s'arrête. Le modele Braava se comporte de la même manière si la batterie s'épuise pendant le nettoyage.
• Pour éteindre le modele Braava, appuyez sur le bouton d'alimentation pendant deux secondes. Une sonnerie est émise et le voyant s'éteint.
• Pour désactiver le Cube de navigation NorthStar, appuyez sur le bouton situé sur l'angle arrière. Le voyant sur l'angle opposé s'éteint.

Entretien

Pour garder votre modèle Braava dans le meilleur état de marche, respectez ces étapes d'entretien.

Nettoyage et stockage

• Utilisez un chiffon sec pour essuyer la poussière ou la saleté de l'extérieur du modele Braava. Ne le rincez pas et ne le plongez pas dans l'eau.
• Utilisez un chiffon humide pour essuyer la poussière et la saleté sur les pneus. Assurez-vous que le modèle Braava n'est pas branché et que le chiffon ne goutte pas.
• Placez le modele Braava sur son extrémité (côté poignée vers le bas) lors de la charge ou de l'entreposage entre deux utilisations.
• Pour un entraposage sur le long terme, retirez les batteries C du Cube NorthStar.

Garde-roue

• Au fur et à mesure de l'utilisation du modèle Braava, il se peut que des débris s'accumulent sur ses garde-roue. Ces garde-roue ont pour objectif de facilititer le fonctionnement des roues.
• Vérifiez régulierement ces garde-roue, en retardant tout débris accumulé, le cas échéant.
• Une petite encoche placee pres de chaque roue vous permit de retarder facilement tout débris, via une paire de ciseaux ou une pince, par exemple.

Tampon à réservoir Pro-Clean (vendu séparément pour le modele Braava 320)

• Pour nettoyer le tampon, lavez-le à la main, à l'eau, dans un évier.
  Ne le lavez pas dans un lave-vaissette. N'utilise pas de savon.
• Laissez-le sécher entièrement avant de le replacer dans le modele Braava une fois le nettoyage terminé.
• L'embout est donc pour être utilisé plusieurs fois. Il inclut un agent antimicrobien. Entre deux nettoyages, ne retirez pas le capuchon de l'embout.

• Si ce capuchon se salit ou montre des signes d'usure, remplacez-le.

• Pour le retiret, tirez sur la languette en caoutchouc qui figure sur son cote.

• Posez un nouveau capuchon, en appuyant fermement dessus pour lemettre en place,afin d'empêcher toute fuite.

Dépannage

Visitez le site global.irobot.com pour obtenir des conseils supplémentaires et en savoir plus sur le dépannage.

Indicateurs du système de navigation

Indicateurs signalant une erreur sur le système de navigation lors du nettoyage

Problème	Cause probable	Procédure à suivre
Voyant rouge fixe sur l'indicateur du milieu.	Erreur système.	• Appuyez longuement sur le bouton d'alimentation pourmettre le modele Braava hors tension.Faites pivoter les deux roues pendant 15 secondes.• Placez le modele Braava sur le sol et metteze-le sous tension.Assurez-vous que vous avez bien mis en place un chiffonsec.Si levoyant rouge n'est plus allumé, appuyez sur Balais.Si levoyant rouge est toujours allumé, contactez l'assistanceà la clientèle.
Le voyant rouge clignote entre 2 et 6 fois sur l'indicateur du milieu.	Le modele Braava est coince et ne peut pas se libérer.	Dégagez-le et redémarrez-le à un autre endroit.
Le voyant rouge clignote 14 fois sur l'indicateur du milieu.	Le modele Braava a détesté une chaleur trop importante du moteur.	Mettez-le hors tension et laissez-le refroidir avant de redémarrer le nettoyage.
Le voyant rouge clignote 15 fois sur l'indicateur du milieu.	Le modele Braava est coince dans un espace réduit et ne peut pas se libérer.	Dégagez-le et redémarrez-le à un autre endroit.
Le voyant rouge s'allume au niveau de l'indicateur du milieu lorsque le mode Serpillière ou Balais est sélectionné et 3 bips se font entendre.	Un capteur est activé et le modele Braava ne se déplace pas.	Retirez le chiffon et remettez-le en place. Lorsque vous le remettez en place, suivez ces instructions :• Vérifiez que le chiffon ne recouvre pas la gouttière centrale du tampon de nettoyage amovable.• Vérifiez que le chiffon est bien aplati et qu'il n'empêche pas le tampon amovable de se fixer correctement au robot.

Indicateurs signalant une erreur sur le système de navigation lors de la charge

Problème	Cause probable	Procédure à suivre
Voyant rouge fixe sur l'indicateur du milieu.	Erreur système.	Il ne s'agit pas d'une erreur liée à la charge. Cependant, elle empêche le modele Braava de se charger lorsqu'il est branché. Consultez le diagramme Indicateurs signalant une erreur sur le système de navigation lors du nettoyage pour savoir quoi faire.
Levoyant rouge clignote 7 à 8 fois sur l'indicateur du milieu.	Erreur de charge.	Contactez le service d'assistance à la clientèle.
Tous les voyants clignotent sur l'indicateur et les boutons ; le robot émet des bips lors de la charge.	L'adaptateur utilisé n'est pas compatible.	Retirez l'adaptateur non compatible et branchez uniquement le modele fourni avec Braava.

Dépannage du Cube de navigation NorthStar

Problème	Cause probable	Procédure à suivre
Le modèle Braava ne se connecte pas au Cube.	Position du Cube et du robot.	Activez le Cube et place-le sur une surface surélevée.Dirigez la lumière bleue vers une zone dégagée de la pièce.Placez le modèle Braava sur le sol, à une distance comprise entre 2 et 2,5 m du Cube, face à ce dernier. Mettez le modèle Braava sous tension.Mettez un chiffon sec sur le modèle Braava, puis appuyez sur le bouton Balais.L'appareil doit se diriger vers le Cube et se connecter à ce dernier dans les 30 secondes.Si le voir bleu de l'indicateur de navigation devient fixe, sur le modèle Braava, cela signifie que ce dernier est connecté au Cube. Le fait que le voir du Cube continue de clignoter n'est pas un problème.Si le modèle Braava ne suit pas une trajectory droite, consultez la section « Déplacement du modele Braava incorrect » dans le diagramme Dépannage général.
Le Cube ne s'allume pas.	Les batteries C sont épuisées ou insérées de manière incorrecte.	Remplacez-les et assurez-vous qu'elles sont placées dans la bonne direction.
Le voyageant du Cube est rouge.	Les batteries C sont épuisées.	Remplacez-les par des batteries neuves.
Le Cube se met hors tension alors que le modèle Braava effectue son nettoyage.	Interférence avec le signal.	Assurez-vous que le Cube n'est pas place à moins d'1,5 m d'un écran plasma ou LCD, ou dans une piece à l'éclairage fluorescent.
	Le modèle Braava est hors de portée.	Lorsque le modèle Braava est hors de portée, il est normal que le Cube se mette hors tension. Lorsqu'il revient vers le Cube, il lui envoie un message pour l'activer à nouveau.
Plusieurs Cubes ont été activés, mais le modèle Braava n'en utilise qu'un.	Emplacement du Cube.	Le modèle Braava doit pouvoir contacter un autre Cube pendant le nettoyage pour être à même de l'utiliser. Assurez-vous que le deuxième Cube n'est pas isolé et ne se trouve pas dans unepiece à laquelle le modèle Braava ne peut pas acceder.Placez vos Cubes à environ 4,5 m les uns des autres pour permettre au modele Braava de s'y connecter, puis éloignez-les encore pour les cycles de nettoyage suivants. Ne déplacez pas les Cubes lorsque le modele Braava effectue son nettoyage.
Plusieurs Cubes ont été activés, mais le modèle Braava nettoie plusieurs fois les mêmes zones.	Canaux des Cubes.	Vérifiez que les Cubes utilisés doivent bien un canal spécifique. Le numéro du canal à utiliser figure sur la partie inférieure de chaque Cube concernné.

Dépannage du tampon à réservoir Pro-Clean

Problème	Cause probable	Procédure à suivre
Le tampon fuit ou laisse de petites mares.	L'embout ou le bouchon de replissage ne sont pas correctement serrés.	Vérifie que le bouchon de replissage et le capuchon de l'embout sont correctement serrés. Le liquide se déverse plusrapidement lorsque ces deux éléments ne sont pas serrés comme il se doit.
Le fluide ne coule pas.	Le capuchon de l'embout doit être replacé.	Consultez le paragraphe relatif à l'entretien du tampon de réservoir pour en savoir plus sur ce remplacement.

Dépannage général

Problème	Cause probable	Procédure à suivre
Le modele Braava ne nettoie qu'une zone réduite.	L'appareil n'utilise pas le Cube.	Assurez-vous que le Cube est bien activé et placé dans la zone que vous pouze nettoyer. Vérifiez que le Cube ne rencontres aucune interférence de l'un des types suivants : ·Armoire, étagère ou ventilateur placés au-dessus du Cube. ·Plafond très élevé, noir ouprésentant une surface inégale au-dessus du Cube. ·Écran plasma ou LCD se trouvant dans un rayon de 1,5 m du Cube.
	Application du chiffon de nettoyage	Retireez le chiffon et remettez-le en place. Lorsque vous le remettez en place, suivez ces instructions : ·Vérifiez que le chiffon ne recouvre pas la gouttière centrale du tampon de nettoyage amovible. ·Vérifiez que le chiffon est bien aplati et qu'il n'empêche pas le tampon amovible de se fixer correctement au robot.
	Problème relatifs aux roues ou aux bandes de roulement.	Vérifiez que les roues ne serontientaucen débris ; retirez-les, le cas échéant. Examinez les bandes de roulement et vérifiez qu'elles sont correctement fixées sur les roues. Si ce n'est pas le cas, contactez l'assistance à la clientèle.
Le déplacement du modele Braava est incorrect.	Les roues sont glissantes.	Nettoyez les roues avec un chiffon et de l'eau tiède, afin de retarder la poussière et la solution de nettoyage. Laissez les roues sécher avant de relancer le nettoyage.
	Application du chiffon de nettoyage	Retireez le chiffon et remettez-le en place. Lorsque vous le remettez en place, suivez ces instructions : ·Vérifiez que le chiffon ne recouvre pas la gouttière centrale du tampon de nettoyage amovible. ·Vérifiez que le chiffon est bien aplati et qu'il n'empêche Pas le tampon amovible de se fixer correctement au robot.
	Problème relatifs aux roues ou aux bandes de roulement.	Vérifiez que les roues ne serontientaucen débris ; retirez-les, le cas échéant. ·Examinez les bandes de roulement et vérifiez qu'elles sont correctement fixées sur les roues. Si ce n'est pas le cas, contactez l'assistance à la clientèle.
Le modele Braava effectue une sauvegarde des données.	Le capteur de zones de transition sur le sol est activé.	Retireez le chiffon et remettez-le en place. Lorsque vous le remettez en place, suivez ces instructions : ·Vérifiez que le chiffon ne recouvre pas la gouttière centrale du tampon de nettoyage amovible. ·S'assurer que le chiffon n'est pas botteler en place, ce qui peut empêcher le cousin amovible de rattacher complètement au robot. Si la surface du sol est inégale ou présente des lignes de joints trop larges, placez le modele Braava sur un sol plus sisse, afin de vérifier si le problème persististe.
Le modele Braava ne suit pas la trajectory prévue et n'effectue pas le nettoyage à l'endroit où je l'ai placé.	Le modele Braava est en mode de pause/reprise.	Il se peut que le modele Braava soit toujours en mode de pause/ reprise suite à un nettoyage précédent. Appuyez sur le bouton d'alimentation pour quitter ce mode.
Lorsqu'il rendons son activités après avoir été mis en pause, le modele Braava nettoie la même zone.	Emplacement du robot lors de la reprise de l'activité.	Il est normal que le modele Braava effectue un nouveau nettoyage de la même zone lorsqu'il recherche sa position. ·Pour aider le modele Braava à trouser rapidément sa position, relaxez-le pres du Cube, enCHOISIGANT LA MÈME ORIENTATION et le même emplacement qu'au début du cycle de nettoyage. ·S'il ne trouve pas sa position, il commence un nouveau cycle de nettoyage.
Le modele Braava ne reste pas charge.	L'adaptateur ou la batterie sont inadaptés.	Vérifiez que l'adaptateur présente le nombre de modele indiqué sur la partie inférieure du modele Braava et utilisez uniquement une batterie Braava reconna. Si le problème persististe, contactez l'assistance à la clientèle.
	La batterie requiert une charge d'entretien.	Chargez le modele Braava pendant 12 heures, au moyen de l'adaptateur et non du boîtter. Ensuite, faites fonctionner l'apparil jusqu'à ce que la batterie soit complètement vide. Répéteze cette procédure trois fois pour vous assurer que la durée d'exécution est bien la durée prévue.

Récapérez les mises à jour relatives à votre robot! Enregistrez votre robot en accédant au site global.irobot.com.

Assistance à la clientèle iRobot - États-Unis

Pour toute question ou tout commentaire sur ce produit, contactez iRobot avant de faire appel à un revendeur.

Accédez au site de support principal d'iRobot, à l'adresse www.irobot.com/support, pour obtenir des conseils, consulter la Foire aux questions ou Broker des informations sur les accessoires et les autres produits iRobot.

Pour toute demande d'assistance,

appelez l'équipe d'assistance à la clientèle au 1.877.855.8593.

Horaires d'ouverture du service d'assistance à la clientèle iRobot :

Du lundi au vendredi, de 9 h 00 à 19 h 00 heures de l'Est
Le samedi, de 9 h 00 à 18 h 00 heures de l'Est

Assistance à la clientèle iRobot – Canada et autres pays

Accédez au site global.irobot.com pour bénéficier des avantages suivants :

• Découvrir des conseils permettant d'améliorer les performances de votre robot.
• Obtenir des réponses à vos questions.
• Télécharger le manuel détaillé relat à votre produit.
• Contacter le distributeur local le plus proche.

Les clients à l'international sont invités à visiter le site global.irobot.com.
