MODE D'EMPLOI COUPEUSE SABRE CANON

Disponible en différentes largeurs

1 m, 1.50 m, 2 m, 2.50 m, 3 m (40", 60", 80", 100" et 120")

Poste autonome pour des opérations de coupe polyvalentes grand format

Coupe horizontal des matériaux couples ou rigides jusqu'à 3 m de largeur. La nouvelle génération des règles de coupe Sabre intègre une nouvelle tête pour couper sans effort, en silence, sans poussière, sans maintenance et avec une précision de l'ordre de 1 mm sur toute la longueur des matériaux suivants :

Matériaux rigides :

• Carton, Carton mousse, PVC jusqu'à 13 mm d'épaissieur...
• Marquage des panneaux acryliques 6mm type PMMA.

Matériaux couples :

• Baches, Textiles tissés, Papiers, Films polyester, Vinyls...

Aide à la décision sur le choix de ce produit :

• Prix attractif.
  Coupes droites.
• Coupes en toute sécurité sans blessure.
• Lames peu onereuses.
  Autonomie du poste, avec ou sans stand.
• Precision de 1 mm sur toute la longueur.

GARANTIE 5 ANS

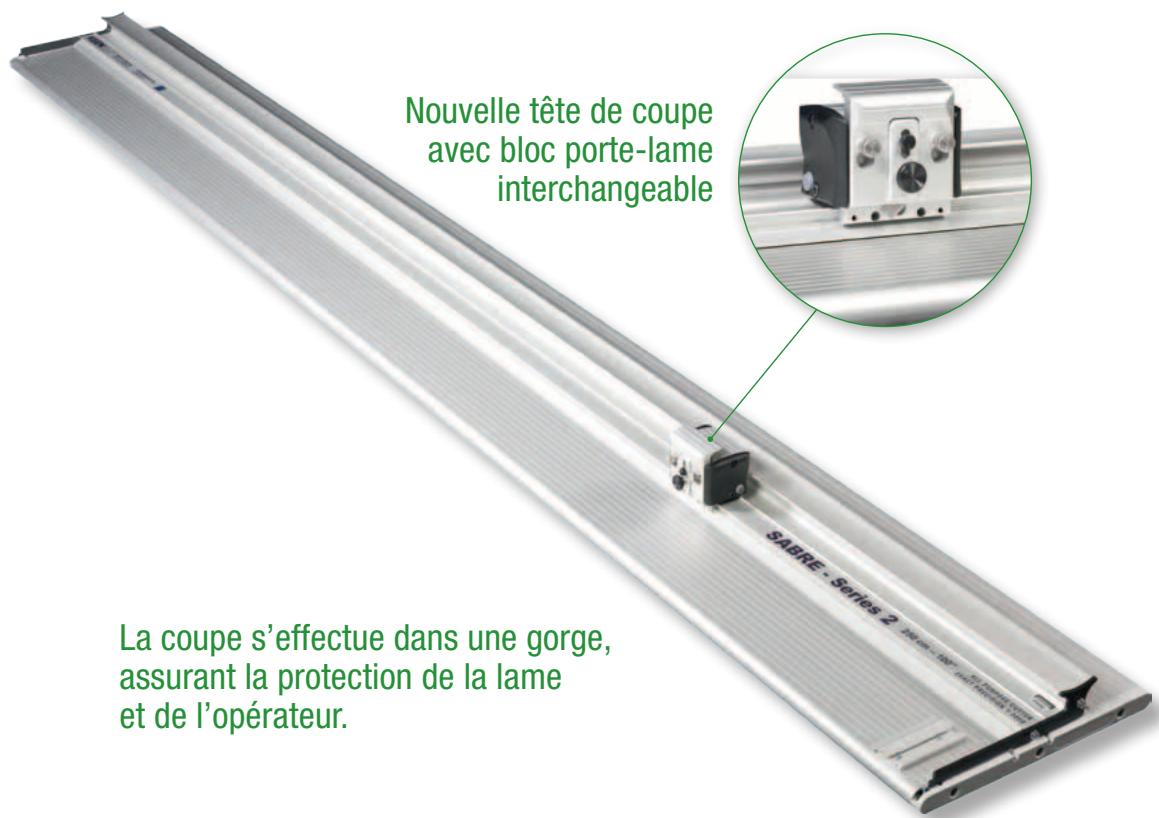

La coupe s'effectue dans une gorge, assurant la protection de la lame et de l'opérateur.

SABRE

Maintien des matériaux

Le bras de levier s'adapte automatiquement aux matériaux jusqu'à 13 mm d'épaisseur. Des profilés siliconés Presents sur toute la longueur maintenance les matières à couper entre la régle et le plateau. En position haute, le levier permet de positionner les matières sans difficulté.

Système de couilissement robuste

Le système de couilissement breveté, testé en charge sur plus de 1500km de mouvement, est une garantie de longévité de la règle de coupe.

Equerre optionnelle

Une équerre graduée pour facilititer la coupe des panneaux à 90^ peut s'adapter ainsiment sur le plateau de la Sabre grâce aux perçages prévus à cet effet.

Système de coupe

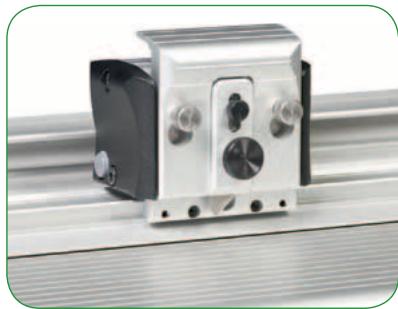

Tête de coupe

Nouvelle tête de coupe avec bloc porte-lame amovible. Monté sur un système à ressorts, le bloc de coupe revient automatiquement en position haute lorsqu'il n'est pas utilisé, et ce pour une sécurité maximum.

Possibilité deCHOISIR le sens de coupe.

Lame Graphik (CA50-032), pour les panneaux rigides.
Le marquage des panneaux acrylique se fait avec le dos de la lame.

Possibilité d'adapter une lame rotative
avec le support de lame VABHC
pour la coupe des papiers très fins ou des textiles.
(non livre avec la machine et disponible en option)
L'utilisation d'un tapis de coupe est obligatoire
pour l'utilisation de la lame circulaire.

Les blocs outils peuvent être changés rapidement pour une efficacité accrue dans vos opérations quotidiennes.

Changement de lame

Le changement de lame est rapide. Le réglage de profondeur de coupe s'effectue à l'aide de la molette d'ajustement et est conservé avec le serrage du mécanisme. Les lames étant réversibles, Sabre offre le même comport d'utilisation aux gauchers qu'aux droitiers.

Adaptation sur stand en option pour obtenir un poste de finition autonome

La règle de coupe Sabre peut être utilisé sur une table ou adaptée sur un stand autonome disponible en option. Deux types de stands sont disponibles :

• stand simple
  ou stand avec réceptacle des déchets de coupe et support de rouleaux imprimés.

Les stands sont livrés avec des pieds stabilisateurs et des roulettes. L'utilisateur peut monter l'une ou l'autre alternative selon son gré.

Stand simple type STO

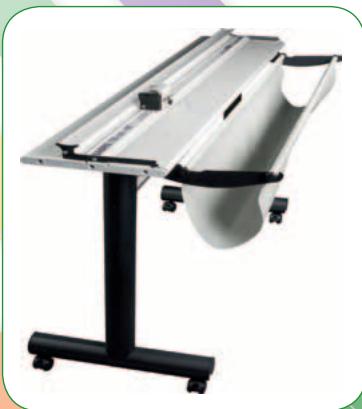

Stand avec réceptacle des déchets de coupe et porte-rouseau type STP

C a r a c t éristiques

SABRE

	SAB100	SAB150	SAB200	SAB250	SAB300
Largeur totale	118 cm (46.5")	168 cm (66")	218 cm (86")	268 cm (106")	318 cm (125")
Largeur de coupe	100 cm (40")	150 cm (60")	200 cm (80")	250 cm (100")	300 cm (120")
Dimensions emballée (cm)
L x P x H	130 x 36 x 11	180 x 36 x 11	230 x 36 x 11	280 x 36 x 11	330 x 36 x 11
Poids emballée (kg)	13	15	18	20	22
Garantie			5 ans
Fabrication Européenne

OPTIONS

STAND SIMPLE
	ST02	ST05	ST07	ST08	ST09
Dimensions emballé (cm) : L x P x H	109 x 22 x 22	155 x 22 x 22	210 x 22 x 22	269 x 22 x 22	319 x 22 x 22
Poids emballé (kg)	15	18	20	23	26

STAND AVEC RECEPTACLE DÉCHETS DE COUPE ET PORTE ROULEAU

	STP3	STP6	STP7	STP8	STP9
Dimensions emballe (cm) : L x P x H	109 x 22 x 22	155 x 22 x 22	210 x 22 x 22	269 x 22 x 22	319 x 22 x 22
Poids emballe (kg)	21	25	28	33	37

Lames Graphik	REF. CA50-032
Support de lame circulaire	REF. VBHC
Lame circulaire diamètre 45 mm (paquet de 10 lames)	REF. CIR 45

Lame à utiliser pour :

• la coupe des panneaux en carton, carton mousse, pvc jusqu'à 13 mm d'épaisseur, baches pvc, vinyls adhesifs : Lame Graphik
• le marquage des panneaux acrilyque 6 mm type PMMA : dos de la lame Graphik
• la coupe des textiles tissés, papiers, films polyester : Lame Circulaire CIR 45 avec support VBHC à utiliser en option.

Accessoires inclus à la livraisond'une machine Sabre :

1 bloc porte lame verticale

Jeu de 25 lames Graphik (ref. CA50-032)
