Type de produit	Scanner de microformes
Marque	Canon
Modèle	MS 400
Dimensions (H x L x P)	668 × 442 × 541 mm
Poids	26 kg
Source lumineuse	Ampoule halogène 20V 150W
Résolution de numérisation	400 ppp
Vitesse de numérisation	Moins de 8 secondes par image
Types de films supportés	Films 16 mm et 35 mm (cartouches ou bobines), microfiches, jaquettes, cartes à fenêtre
Interface	SCSI II avec pilotes ISIS™ et TWAIN (en option)
Détection de polarité	Automatique et manuelle
Rotation d'image	Manuelle (90 degrés)
Mise au point et zoom	Manuels
Encadrement et suppression des bordures	Automatique, deux modes : avec ou sans cadre
Impression de date, heure et notes	Oui (date paramétrable, note jusqu'à 33 caractères)
Objectifs interchangeables	Fix x7, zoom x9,5-16, x10-24, x16-32, x30-55
Options	Kit SCSI II + drivers, kit de cadrage, kit M, FS Controller III pour films 16 mm
Entretien	Nettoyer périodiquement l'ampoule, les lentilles et les filtres avec un chiffon doux et sec. Consulter le manuel pour les procédures détaillées.
Sécurité	Débrancher l'appareil avant toute opération de nettoyage ou de maintenance. Utiliser une ampoule de remplacement identique.
Pièces détachées et réparabilité	Les ampoules et objectifs sont remplaçables par l'utilisateur. Pour les réparations complexes, contacter un service technique agréé Canon.

FOIRE AUX QUESTIONS - MS 400 CANON

Quels types de films le Canon MS 400 peut-il scanner ?

Le MS 400 peut scanner des films 16 mm et 35 mm (cartouches ou bobines), ainsi que des microfiches, jaquettes et cartes à fenêtre.

Comment connecter le scanner à un ordinateur ?

Le scanner dispose d'une interface SCSI II. Vous devez installer les pilotes ISIS™ ou TWAIN (vendu en option) pour une intégration facile.

Quelle est la résolution de numérisation ?

La résolution est de 400 ppp, ce qui permet d'obtenir des copies de qualité jusqu'au format A3.

Comment remplacer l'ampoule halogène ?

Débranchez l'appareil, attendez que l'ampoule refroidisse, puis remplacez-la par une ampoule halogène de 20V 150W identique. Consultez le manuel pour les étapes précises.

Le MS 400 peut-il imprimer directement ?

Oui, il peut imprimer sur une imprimante laser Canon compatible (modèles FP400 ou FP250) via l'interface SCSI. Il supporte l'impression multiple jusqu'à 99 copies.

Comment ajuster la densité de l'image ?

Le réglage de densité peut être effectué automatiquement ou manuellement via les commandes du scanner.

Qu'est-ce que le FS Controller III ?

Le FS Controller III est une option pour les films 16 mm à repères optiques. Il automatise la recherche et l'impression avec 200 mémoires programmables.

Comment nettoyer le scanner ?

Utilisez un chiffon doux et sec pour nettoyer l'ampoule, les lentilles et les filtres. Évitez les produits chimiques. Débranchez toujours l'appareil avant le nettoyage.

Où trouver des objectifs de rechange ?

Les objectifs interchangeables (fixe x7 ou zoom) sont disponibles auprès des revendeurs Canon agréés. Chaque objectif est livré avec son support.

Le MS 400 supporte-t-il les films 35 mm ?

Oui, à condition d'utiliser le passe-vues approprié, comme le chargeur automatique AC100R pour films bobines 16/35 mm.

MODE D'EMPLOI MS 400 CANON

La polyvalence du numérique

La clé d'une intégration réussie des systèmes de gestion documentaire réside dans la polyvalence du numérique. Le raccordement aisé à un micro-ordinateur associe les avantages des bases de données informatisées à l'archivage sur microfilms.

Fonctionnement simple

Le scanner MS400 est facile à utiliser. Le MS500, développé sur la même base que le MS400, dispose quant à lui d'un clavier de commande pour les fonctions de zoom, de rotation et de mise au point. Si vous exploitez des films 16 mm avec repères optiques, ajoutez le FS Controller III disposant d'un clavier ergonomique. La recherche et l'impression deviennent un jeu d'enfant!

Détecttion de la polarité de l'image

Cette fonction détecte automatiquement la polarité de l'image à partir de films argentiques et diazoïques. Des copies positives peuvent être obtenues à partir de films négatifs et positifs, avec une résolution de 400 ppp!

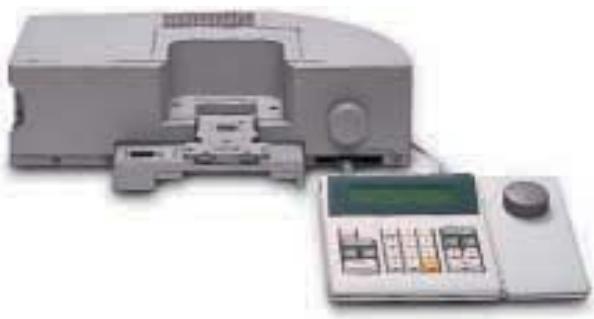

Clavier de commande

Le clavier de commande du modèle MS500 garantit un niveau de confort et de productivité jamais atteint paravant. Il permet d'accéder aux fonctions motorisées de zoom, de rotation et de mise au point. Vous améliorerez ainsi votre efficacité sans effort supplémentaire.

Soyez plus efficace. passez au numérique

Compacts et pratiques, les MS400 et MS500 disposent de fonctions sophistiquées de recherche et de réglage d'image. Ils prennent peu de place : un simple bureau suffit. Vous pouvez ainsi imprimer des documents de qualité en 400 ppp et ce jusqu'au format A3. L'interface SCSI II et les pilotes ISISTM ou TWAIN assurent une connexion très facile à un micro-ordinateur.

Cadrage d'image et rotation

Un ensemble de 4 réglettes permet de sélectionner aisément la zone de l'image à reproduire ou à numériser. Avec la rotation à 90 degrés (motorisée sur le MS500), il est possible d'imprimer verticalement des images horizontales.

Il est possible d'ajouter aux impressions des notes (33 caractères maximum) indiquant entre autres la date et l'heure de leur impression.

Impressions de haute qualité

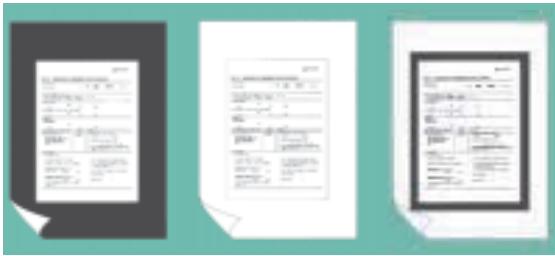

Les deux modèles MS400 et MS500 disposent de la fonction de suppression des cordures et du fond. Ils peuvent également recevoir en option un kit de cadrage permettant d'éliminer tout élément inutile. Résultat : vous utilisez moins d'encre et l'impression est parfaite.

FS controller III

Disponible en option, le FS Controller III Canon est l'objet indispensable des scanners MS400 et MS500 pour le traitement de films 16 mm munis de pavés optiques. Grâce à ses fonctions de recherche et d'impression entièrement automatisées ainsi qu'à ses 200 mémoires programmables, le FS Controller III vous surprendra par son efficacité et le gain de productivité qu'il confère.

Principales caractéristiques des MS400 / MS500

• Haute résolution : 400 x 400 ppp
• Numérisation : moins de 8 sec. par image (400 ppp)
• Films cartouches ou bobines 16 mm et 35 mm
• Microfiches, jaquettes et cartes à fenêtre
• Interface SCSI II + pilotes ISIS™ et TWAIN (en option)
• Détection automatique de la polarité de l'image
• Encadrement des vues ou suppression des bordures
• Impression de la date, de l'heure et de notes
• Masquage, cadrage et zoom Rotation d'image à 90 degrés

Fonctions supplémentaires - MS500

• Zoom, mise au point et rotation d'images motorisés
• Clavier de commande
• Numérisation d'image avec rotation automatique de 90 degrés

Optimisez l'usage de vos microfilms

Optimisez votre système d'archivage avec les scanners de microfilms Canon MS400 et MS500. Rapides et polyvalents, ils numérise instantanément tout type de microfilm et disposent de fonctions avancées de numérisation et d'impression. Ils s'intègrent ainsi facilement aux environnements informatiques. Le FS Controller III, proposé en option pour le traitement de films 16 mm munis de pavés optiques, vous garantit une efficacité maximale de recherche, de numérisation et d'impression.

Type : scanners de microformes

Films : négatifs et positifs, argentiques et diazoïques

Ecran: (H× L):300× 300mm

Numérisation d'image : 400 points par pouce

Vitesse de numérisation: inférieure à 8 secondes

Rotation d'image/

Mise au point/Zoom : manuelle (MS400)

motorisée (MS500)

Réglage de densité : automatique ou manuel

Impression multiple (avec LBP) : pré-réglage jusqu'à 99 copies

Suppression bordure/fond : automatique

deux modes : avec ou sans cadre

Impression date / note : date : heures, jour, mois et année

(paramétrable) note : jusqu'à 33 caractères

alphanumériques

Impression avec rotation

Détection de la polarité d'image : automatique/manuelle

Cadrage : via clavier de commande ou curseur du kit

Décalrage optionnel

Réglage d'objet : à l'installation

Source lumineuse: ampoule halogène 20V 150W

Dimensions (H x L x P) : 668 × 442 × 541mm

Dimensions du clavier (H x L x P): 45 × 265 × 180 mm

Poids: 26kg (MS400)

27kg (MS500)

Poids du clavier (MS500) : 0,8kg

Passes-vues fiche et film interchangeables :

• chargeur automatique AC100C pour films cartouches 16 mm ANSI et 3M
• passer-vues fiches 190RII & RFC 200 pour fiches/jaquettes/cartes à fenêtre
• chargeur automatique AC100R & RFC 200 pour films bobines 16mm / 35mm
• chargeur automatique AC100M & RFC 200 pour films cartouches 16mm/3M, Tuscan M et autres types M FS Controller I & III pour recherche automatique sur cartouches 16mm ANSI, Ektamate et 3M

Tous ces passe-vues, excepté le passe-vues fiches FC 190 R II et le passe-vues films 16mm automatique FS Controller III, nécessitent l'installation du Kit M optionnel.

- Objectifs interchangeables MS400 :

MS400

• Objectif fixe : X7 Zoom : X9,5-X16, X10-X24, X16-X32, X30-X55

Chaque objectif intègre son support

MS500

• Objectif fixe : X7 Zoom : X9,5-X16, X10-24, X16-X32, X20-X48, X30-X55

Chaque objectif se place sur le support objectif du MS 500

AUTRES options :

• Kit de cadrage pour impression de zones Kit M pour entraînement motorisé Kit interface SCSI II + Drivers ISISTM et TWAIN FP400 FP 250

Type : imprimante laser de bureau

Litesse d'impression : 9 pages A4 par minute

Temps de préchauffage : moins de 9 secondes

Première impression : environ 16 secondes

Résolution : 400 points par pouce

Taille du papier: A3, B4, A4, A4R

Alimentation papier - magasin papier 250 pages - plateau d'alimentation 100 feuilles - magasin papier additionnel optionnel de 500 pages

Dimensions (H x L x P) : 300 x 490 x 502 mm

• avec chargeur 250 feuilles:

446× 490× 610mm

• avec chargeur 500 feuilles :

446× 490× 656mm

Poids: - environ 23 kg avec chargeur 250 feuilles - environ 32kg avec chargeur 500 feuilles

Specifications FP 250

Type : imprimante laser de bureau

Vitesse d'impression : 8 pages A4 par minute

Temps de préchauffage : moins de 9 secondes

Première impression : environ 20 secondes

Résolution : 600 points par pouce

(résolution de numérisation 400 ppp)

A4-R, B5-R

Alimentation papier : plateau d'alimentation de 125 pages

Bac de réception : plus de 50 pages face en-dessous

Dimensions (H x L x P) : 267 x 345 x 312 mm

Poids: environ 6,4kg sans cartouche

Tous les noms de produits et/ou de sociétés sont des marques déposées et/ou commerciales appartenant à leurs propriétaires respectifs sur leurs marchés et/ou dans leur pays.

Ektamate est une marque de fabrique de Eastman Kodak

3M est une marque de fabrique de Minnesota Minnesotans Mining and Manufacturing Company.

Tuscan est une marque de fabrique de Tuscan Corporation.

Sous réserve de modifications sans préavis.
