Type de machine	Surjeteuse
Nombre de fils	3 ou 4 fils
Points disponibles	Point overlock, point roulotté
Vitesse de couture	Jusqu'à 1300 points/min
Réglage de la largeur de point	Oui, ajustable
Réglage de la longueur de point	Oui, ajustable
Enfile-aiguille automatique	Non précisé
Bras libre	Oui
Type d'alimentation	Électrique
Éclairage intégré	Oui
Table d'extension	Non précisé
Accessoires inclus	Non précisé
Poids	Environ 6-8 kg
Dimensions	Compacte, adaptée à un usage domestique
Garantie	Non précisé

FOIRE AUX QUESTIONS - 3314 TOYOTA

Comment démarrer ma Toyota 3314 si la clé ne fonctionne pas ?

Vérifiez d'abord la batterie de la clé. Si elle est déchargée, remplacez-la. Si le problème persiste, utilisez la clé de secours pour démarrer le véhicule.

Que faire si le tableau de bord de ma Toyota 3314 affiche un témoin d'avertissement ?

Consultez le manuel d'utilisation pour comprendre quel témoin s'allume. Si c'est un témoin rouge, il est recommandé de s'arrêter et de vérifier le problème dès que possible.

Comment réinitialiser le système de navigation de ma Toyota 3314 ?

Accédez aux paramètres du système de navigation, puis choisissez l'option 'Réinitialiser' ou 'Restaurer les paramètres d'usine'. Suivez les instructions à l'écran.

Que faire si le système de climatisation ne fonctionne pas ?

Vérifiez le niveau de réfrigérant et assurez-vous que le filtre à air de la climatisation est propre. Si le problème persiste, consultez un professionnel.

Comment remplacer une ampoule de phare sur ma Toyota 3314 ?

Ouvrez le capot et localisez l'arrière du phare. Débranchez le connecteur, retirez l'ampoule défectueuse et remplacez-la par une nouvelle ampoule compatible.

Pourquoi ma Toyota 3314 tire-t-elle sur un côté lors de la conduite ?

Cela peut être dû à une pression inégale dans les pneus ou à un désalignement des roues. Vérifiez la pression des pneus et faites aligner les roues si nécessaire.

Quel type de carburant dois-je utiliser pour ma Toyota 3314 ?

Utilisez du carburant sans plomb de 95 octanes ou supérieur, conformément aux recommandations du manuel d'utilisation.

Comment effectuer une mise à jour du logiciel du véhicule ?

Connectez votre véhicule à un réseau Wi-Fi et accédez au menu des paramètres pour vérifier les mises à jour disponibles. Suivez les instructions à l'écran pour installer les mises à jour.

Que faire si ma Toyota 3314 ne charge pas la batterie ?

Vérifiez les connexions de la batterie et le bon fonctionnement de l'alternateur. Si la batterie est ancienne, envisagez de la remplacer.

Comment régler les rétroviseurs de ma Toyota 3314 ?

Utilisez les contrôles situés sur la porte du conducteur pour ajuster les rétroviseurs latéraux à l'aide des flèches. Assurez-vous de régler les rétroviseurs avant de conduire.

MODE D'EMPLOI 3314 TOYOTA

François: Rhéostat de type électronique

François: Couvercle latéral

Enfilage de l'aiguille de droite

• Pour faciliter l'enfilage, remonter le couteau supérieur en tirant la vis du support vers la droite pour le déverrouiller et en la tournant vers le haut.
• Prendre le fil de la 3ème bobine et l'enfiler en suivant le parcours orange, puis passer dans le chas de l'aiguille de droite, de l'avant vers l'arrière. Laisser environ 10 cm de fil après le pied de biche.

Enfilage de l'aiguille de gauche

Prendre le fil de la dernière bobine et l'enfiler en suivant le parcours jaune. Puis passer dans le chas de l'aiguille de gauche de l'avant vers l'arrière.

F* Le couteau supérieur étant très effilé, faites attention lorsque vous déplacez cette pièce.

Enfilage de l'aiguille de droite

• Pour faciliter l'enfilage, remonter le couteau supérieur en tirant la vis du support vers la droite pour le déverrouiller et en la tournant vers le haut.
• Prendre le fil de la 3ème bobine et l'enfiler en suivant le parcours orange, puis passer dans le chas de l'aiguille de droite, de l'avant vers l'arrière. Laisser environ 10 cm de fil après le pied de biche.

Enfilage de l'aiguille de gauche

• Prendre le fil de la dernière bobine et l'enfiler en suivant le parcours jaune. Puis passer dans le chas de l'aiguille de gauche de l'avant vers l'arrière.

Le couteau supérieur étant très effilé, faites attention lorsque vous déplacez cette pièce.

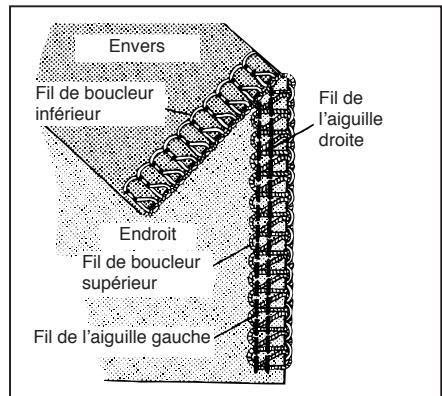

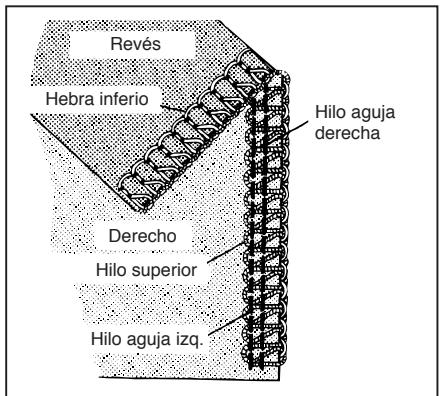

• Le fil du boucleur inférieur et le fil supérieur doivent être bien équilibrés avec la même tension. (Les deux fils de boucleur doivent se croiser à la lieue du tissu)
• Les fils d'aiguilles ne doivent pas être trop lâches ni trop tendus.

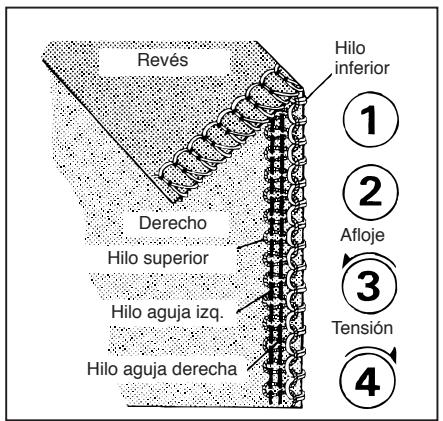

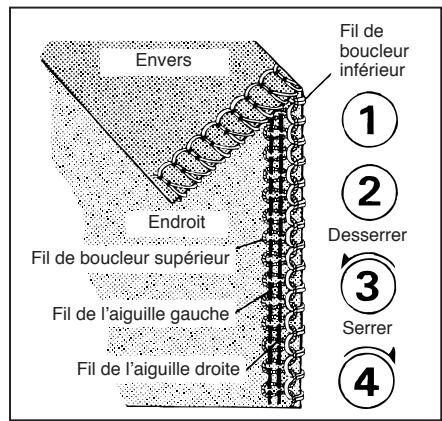

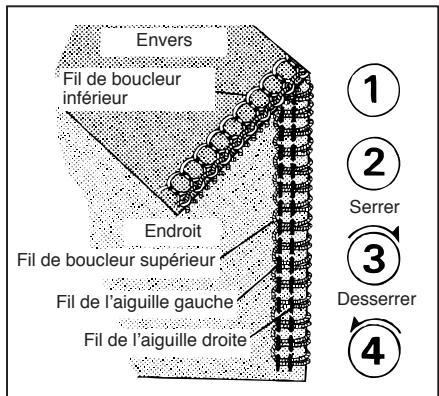

Si le fil du boucleur supérieur est mal équilibré, il s'enroule autour et par-dessus l'envers

Resserrer la tension du fil du boucleur supérieur (bouton ③) ou desserrer la tension du fil du boucleur inférieur (bouton ④).

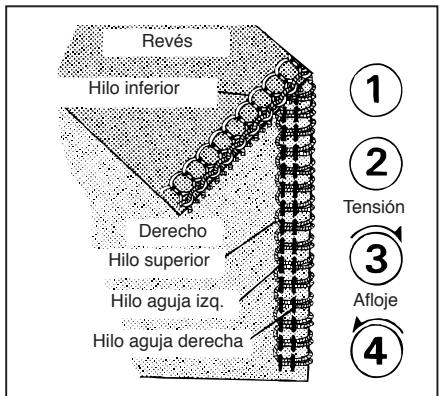

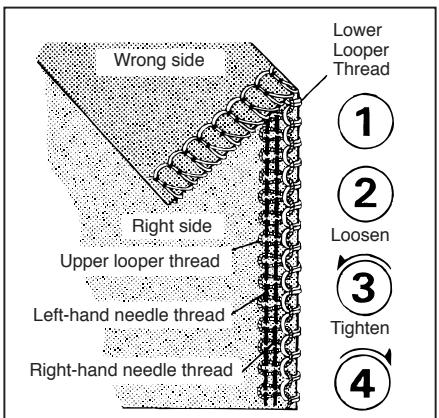

Si le fil du boucleur inférieur est mal équilibré, il s'enroule autour et par-dessus l'endroit.

Resserrer la tension du fil du boucleur inférieur (bouton ④) ou desserrer la tension du fil du boucleur supérieur (bouton ③).

Section

English	Espanol	François

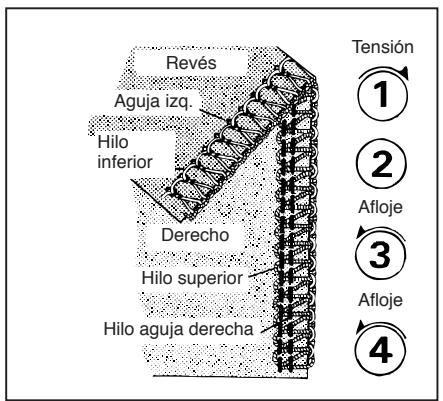

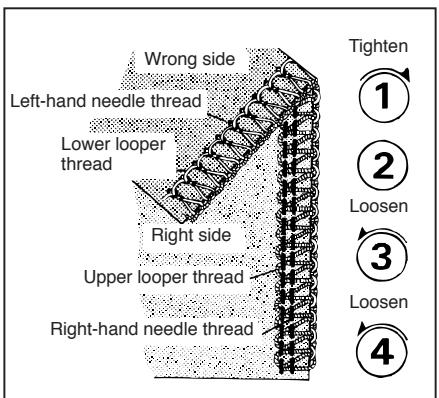

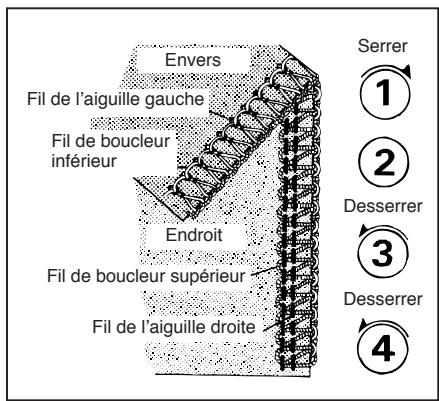

Unbalanced left needle thread too loose	Aguja izq. no balanceada, hilo demasiado flojo	Si le fil de l'iguille gauche est trop la che
Tighten the thread tension of the left needle ( Dial ① ) or loosen both looper thread ( Dial ③ and ④ ).	Aumente la tensión de la agua izquierda con el botón ① o aflóje tanto el hilo ③ como el ④.	Resserrer la tension du fil de l'iguille gauche (bouton ①) ou desserrer la tension des fils de boucleurs (boutons, ③, ④)

English	Espanol	François

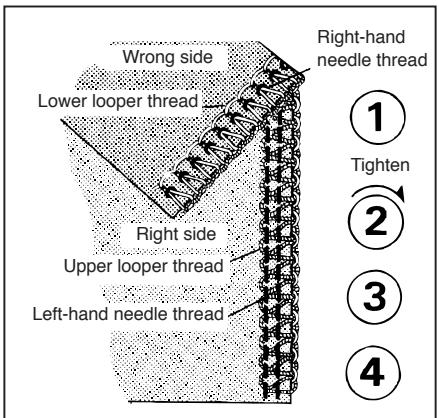

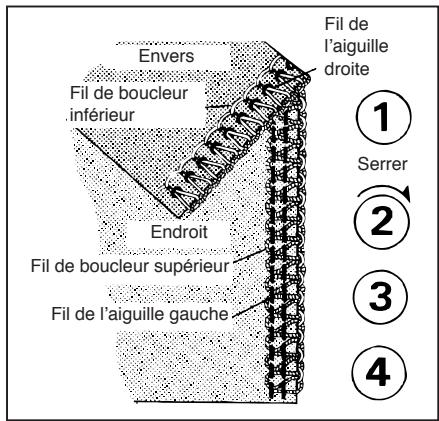

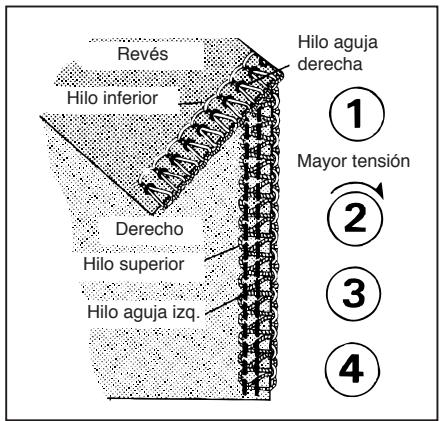

Unbalanced right needle thread too loose	Aguja derecha no balanceada, hilo demasiado flojo	Si le fil de l'iguille droite est trop la che
Tighten the thread tension of the right needle (Dial ②).	Auunto la tension de la aguja derecha con el (botón ②).	Resserrer la tension du fil de l'iguille droite (bouton ②).

La tension de chaque bouton de tension de fil est différente selon le type de point réalisé, comme indiqué dans le tableau de droite. Les chiffres indiqués dans ce tableau correspondent à une tension moyenne, il est donc nécessaire de procéder à un léger réajustement. La tension des fils diffère aussi selon le type de tissu et de fil utilisés.

Le ratio d'entrainement différentiel est (normalement) "N"

PATTERN STITCHES		OVEREDG-ING	ROLL HEMMING	FINE ROLL HEMMING
STITCH LENGTH		2.5 - 5 mm	1 - 1.5 mm	1 - 1.5 mm
THREAD TENSION	NEEDLE THREAD	2 - 4	1 - 4	1 - 4
	UPPER LOOPER THREAD	1 - 4	1 - 4	2 - 4
	LOWER LOOPER THREAD	2 - 4	5 - 8	2 - 4

PUNTADAS		ORILLADO	ORILLADO DOBLE	ORILLADO DOBLE FINO
LARGO PUNTADA		2.5 - 5 mm	1 - 1.5 mm	1 - 1.5 mm
TENSION DE HILO	HILO AGUJA	2 - 4	1 - 4	1 - 4
	HILO SUPERIOR	1 - 4	1 - 4	2 - 4
	HILO INFERIOR	2 - 4	5 - 8	2 - 4

MODELES DE POINTS		SURJET	OURLET ROULE	OURLET ROULE FIN
LONGUEUR DE POINT		2.5 - 5 mm	1 - 1.5 mm	1 - 1.5 mm
TENSION DES FILS	Fila d'aiguille	2 - 4	1 - 4	1 - 4
	Fila de boucleur supérieur	1 - 4	1 - 4	2 - 4
	Fila de boucleur inférieur	2 - 4	5 - 8	2 - 4

François: Aiguille gauche

François: Aiguille droite

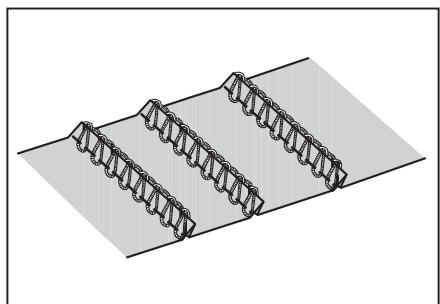

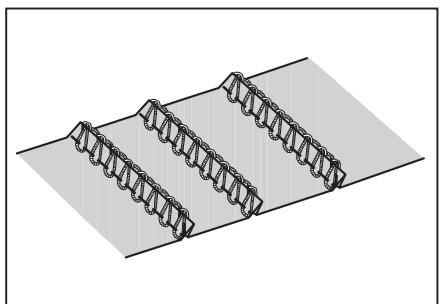

L'ourlet roulé est effectué par roulement du tissu et surjet.

Les 2 types d'ourlets roulés illustrés ci-contre sont idéaux pour une utilisation sur tissus fins.

Roll Hemming

Le tissu est roulé par le réglage de la tension de fil et est surfilé avec le fil du boucleur supérieur.

Fin Roll Hemming

Le tissu est roulé et surfilé par les fils des bouteurs supérieur et inférieur.

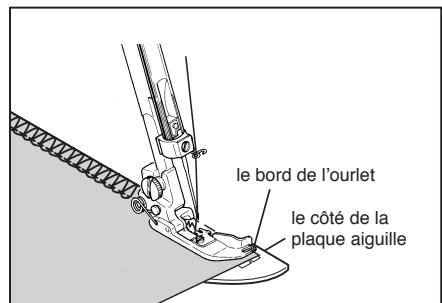

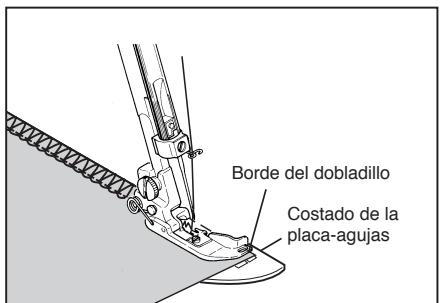

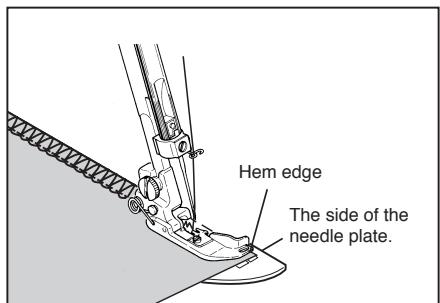

(4) Placez le tissu sous le pied de biche avec le bord de l'ourlet en ligne avec le côté de la plaque aiguille et commencez à coudre. Relevez le relevé de pied de biche. * Faites une chainette en fin de couture. (5) Repassez les ourlets sur un côté lorsque la couture est terminée.

Le couteau supérieur et le couteau inférieur sont fabriqués dans un acier spécial longue durée et n'auront été remplacés que rarement.

De toutes façons, lorsqu'ils ne coupent plus le tissu même s'ils sont bien positionnés, replacez-les de la manière suivante:

Avant de remplacer un couteau, assurez-vous que la machine est éteinte.

Déplacer le capot frontal vers la droite puis l'ouvrir vers soi.

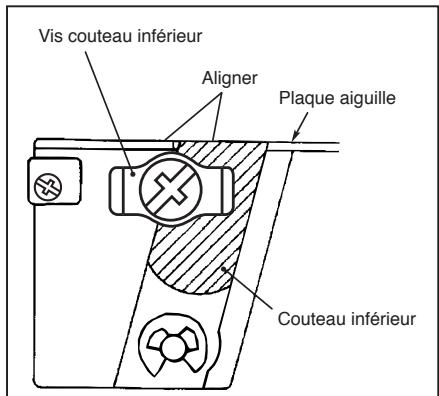

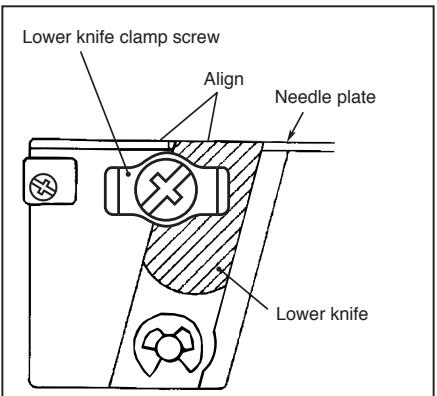

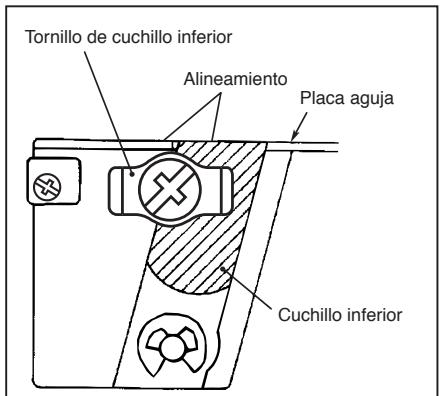

Remplacement du couteau inférieur:

Desserrer la vis du couteau inférieur et replacer le couteau par un nouveau. Aligner le dessus du couteau inférieur avec la surface de la plaque aiguille.

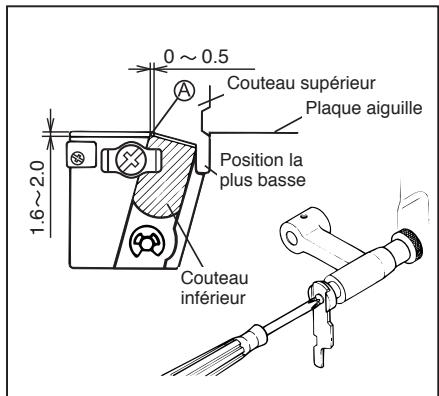

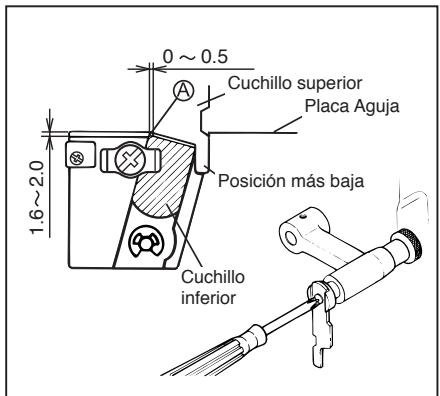

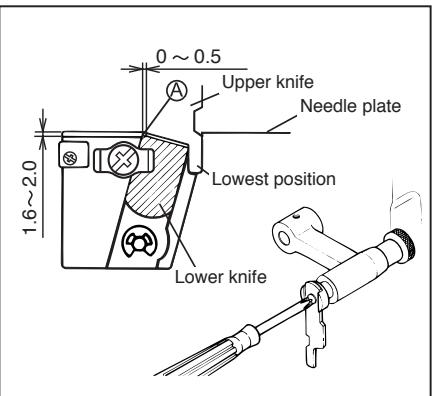

(2) Remplacement du coudeau supérieur:

Amener le couteau supérieur à sa position la plus BASSE en tournant le volant vers soi.

Desserrer la vis du couteau supérieur tout en le soutenant. Remplacer le couteau par un nouveau.

Vérifier que la position de coupe © du couteau supérieur se trouve en-dessous de 1.6 2mm par rapport au niveau du couteau supérieur.

Resserrer la vis du couteau supérieur.
