NOTICE DE MONTAGE et utilisation
L’intérieur de votre démodulateur 441400-2 contient des composants soumis à haute tension; n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d’antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions. Pour nettoyer votre démodulateur ou sa télécommande, n’employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière. N’installez pas le démodulateur à proximité d’autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d’aération. Ne posez jamais le démodulateur sur un autre appareil, la surchauffe qui en résulterait ferait vieillir prématurément les composants. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. En cas d’orage, débranchez tous vos appareils audio-vidéo du secteur: ils pourraient subir des dommages non couverts par la garantie. La télécommande nécessite deux piles AAA (R03) 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l’environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées. En cas de problème de réception sur une chaîne, procurez-vous une revue spécialisée pour savoir si cette chaîne émet toujours en clair. Pour information, les opérateurs changent fréquemment les caractéristiques des chaînes sans préavis. Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l’attention nécessaire au texte important qu’il repère. Il est nécessaire de posséder un décodeur pour les chaînes cryptées (Canal+...) et un terminal numérique pour toutes les chaînes émises en numérique (en clair ou non). Cette notice contient des informations à ne pas divulguer aux enfants si vous utilisez le blocage parental. Vous trouverez dans les premières pages de cette notice un raccourci d’installation qui vous permettra de capter Atlantic Bird 3 (TFI, France 2, France 3...). Nous vous conseillons de suivre cet exemple simplifié et de vous reporter ensuite aux paragraphes suivants afin d’adapter votre installation à votre besoin. Ce raccourci comporte 6 étapes à suivre SCRUPULEUSEMENT.
MONTAGE DES FICHES F SUR LE CABLE : • La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu’il n’y ait pas un brin de la tresse en contact avec l’âme centrale.

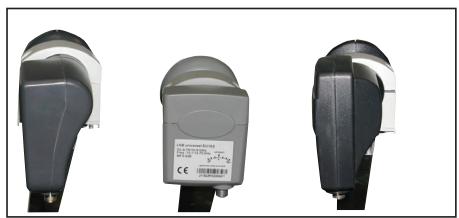

Autre LNB : doit être positionné verticalement (le câble part verticalement). • Dans tous les cas, n’enlevez jamais le capuchon de protection du cornet. • La fiche F n’étant pas étanche, veillez à isoler correctement le LNB avec de la pâte spéciale ou un manchon d’isolation. A défaut vous pouvez utiliser du gel silicone. Les LNB mal isolés (scotch, shatterton...) ou pas isolés du tout ne sont pas couverts par la garantie Metronic.

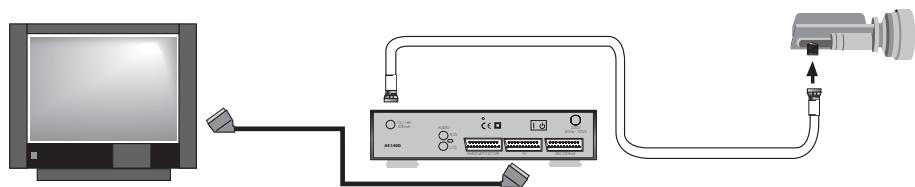

• Reliez le LNB à l’entrée IF IN du démodulateur. • Reliez le démodulateur au téléviseur à l’aide d’un cordon péritel 21 broches câblées.
Faites tourner la parabole de 1/4 de tour vers la droite puis 1/4 de tour vers la gauche en 20 à 25 secondes tout en surveillant le téléviseur. • Si vous n’obtenez pas l’image de TF1, inclinez de nouveau la parabole de 2° (cela vous fait au total 4°) et recommencez le même balayage. • Procédez ainsi par pas de 2° jusqu’à l’obtention de l’image de TF1. • Une fois la meilleure image obtenue, serrez définitivement les boulons. • Pour visualiser les autres chaînes programmées du même satellite, il vous suffit d’utiliser les touches «5CH6» ou taper le numéro de la chaîne sur la télécommande.
• Mettez le démodulateur sur la chaîne du satellite capté que vous recevez le moins bien. • Faites tourner la tête dans son support de manière à optimiser la qualité de l’image. • Vissez définitivement tous les écrous. Pour capter un autre satellite, procédez de la même manière en sélectionnant sur le démodulateur une chaîne du satellite désiré (voir le guide des chaînes en fin de notice).
Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fixe.
• La fréquence vidéo en mégahertz (MHz). • La polarité (H = horizontale, V = verticale). • La fréquence audio : 5,80 ou 6,60 ou 7,02 MHz. • Chaîne mono (M) ou stéréo (S). En fonction de ces caractéristiques, d’autres paramètres sont à programmer comme expliqué ci-après.

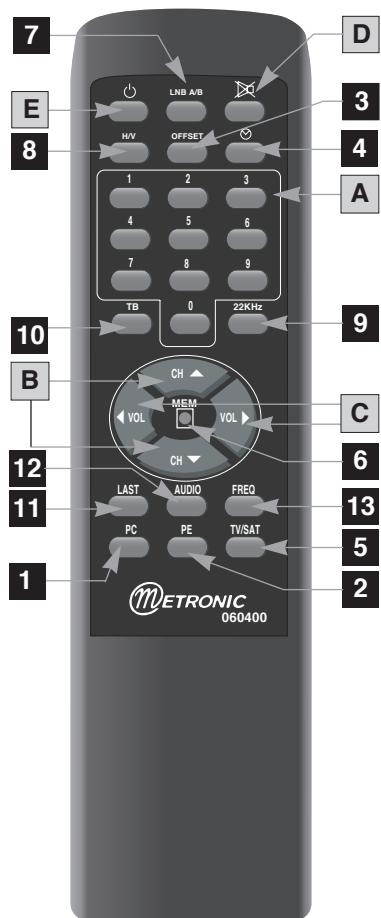

• Pour la touche FREQ, chaque appui donne accès aux sous-menus (OL, Fréquence vidéo, Fréquence audio et contraste) l’écran du démodulateur indique la valeur actuelle. Pour changer cette valeur, appuyez sur la touche VOL ou entrez directement la valeur à l’aide des touches numériques.
FREQ A7,02 pour les chaînes stéréo.
Bloquer une chaîne (exemple sur la chaîne 110) • Entrez le numéro de la chaîne (affichage C110) • Appuyez sur PC (affichage ----) • Entrez le code secret (un 8 s’affiche à chaque chiffre) Si vous entrez un mauvais code, l’afficheur reste à 8888. Dès que vous avez entré le bon code secret, un point s’affiche après la première lettre, indiquant que vous êtes en mode parental. • Appuyez sur VOL+ (affichage L110) • Appuyez sur MEM avec un objet pointu (l’afficheur s’éteint brièvement) • Appuyez deux fois sur . La ou les chaînes que vous avez bloquées sont maintenant indisponibles. Pour visualiser les chaînes bloquées, appuyez sur PC et entrez votre code secret. 10 Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fixe.
• Entrez le numéro de la chaîne (affichage L110) • Appuyez sur PC (affichage ----) • Entrez le code secret • Appuyez sur VOL+ (affichage C110) • Appuyez MEM avec un objet pointu (l’afficheur s’éteint brièvement) Changement du code secret • Appuyez sur PC (affichage ----) • Entrez l’ancien code secret • Appuyez sur PE (affichage ----) Si vous possédez une antenne hertzienne (antenne «râteau»), vous pouvez enregistrer une chaîne terrestre et regarder une chaîne satellite et inversement. Si vous recevez CANAL+ par le râteau, branchez le décodeur CANAL+ sur le magnétoscope. Vous devez alors regarder CANAL+ en passant par le tuner du magnétoscope. Ne branchez le décodeur sur la péritel «DECODEUR» du démodulateur que si vous captez CANAL+ par le satellite (conseillé).
Se reporter à la notice du magnétoscope si nécessaire.
1.0. Certains sont compatibles Tone Burst (voir emballage).

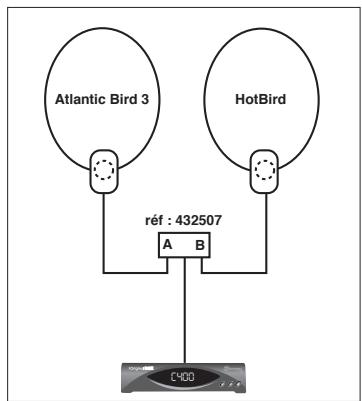

• Une fois que les deux paraboles sont parfaitement calées, câblez les commutateurs comme indiqué sur le schéma ci-dessus.
• Allez sur la chaîne en question. • Appuyez sur la touche TB jusqu’à ce que l’image apparaisse. • Appuyez sur MEM. Si des chaînes n’apparaissent pas, quelle que soit la position Ton0 ou Ton1, c’est que la chaîne a changé de fréquence ou a disparu. Consultez les revues spécialisées pour plus d’informations.

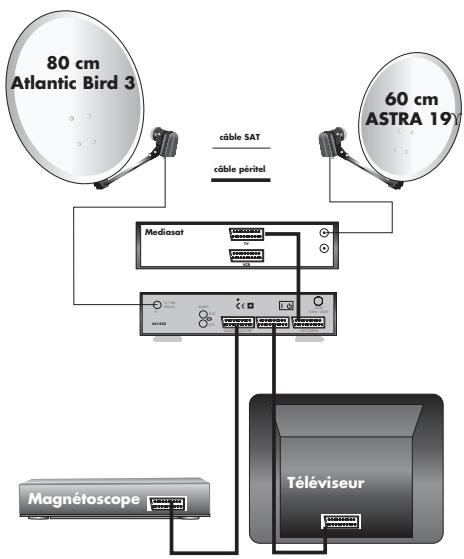

Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fixe. Dans l’exemple qui suit, nous expliquons l’utilisation et les branchements avec un Médiasat (Canal Satellite). L’installation est alors schématisée ci-dessous :
Atlantic Bird 3 • Pour regarder le numérique, allumez le démodulateur puis le terminal, il prendra automatiquement la main sur le démodulateur, comme le ferait un magnétoscope. • Pour enregistrer l’analogique, laissez le terminal éteint et faites comme expliqué au paragraphe 5. • Pour enregistrer le numérique, allumez le démodulateur et mettez le terminal sur la chaîne à enregistrer. Lancez l’enregistrement sur la chaîne AV du magnétoscope.
ASTRA 19ϒ câble SAT été mis dans la télécommande universelle. Nous vous remercions de comprendre que Metronic ne pourra pas vous aider sur les codes d’une télécommande universelle qui n’est pas de la marque Metronic. Il est recommandé de contacter la fabricant de la télécommande universelle. Les télécommandes universelles Metronic Zap 3,4 et 5 sont compatibles avec votre démodulateur 441400-2.
Il y a un court-circuit sur le câble. Débranchez le démodulateur du secteur et vérifiez le montage des fiches F. 2 - JE N’OBTIENS AUCUNE IMAGE SUR L’ECRAN TV Vérifiez dans l’ordre les points suivants : • Le démodulateur est bien programmé sur la chaîne correspondant au satellite que vous souhaitez capter. • Les connexions péritels (inversions, oublis). • Vérifiez le câble coaxial et les différentes connexions et plus particulièrement le bon montage des fiches F. • La connexion fiche F de la tête LNB, un bon contact entre la fiche F et le câble. • Le calage de la parabole. 2 - L’IMAGE SUR L’ECRAN N’EST PAS NETTE: Vérifiez dans l’ordre les points suivants : • Le calage de la parabole. • Le positionnement des têtes (le triangle doit être dirigé vers le haut) pour les têtes en métal gris (réf ...922 ou US98 ou EU156). 3 - JE RENCONTRE DES PROBLEMES DE SON Vérifiez dans l’ordre les points suivants : • Le démodulateur ne doit pas être sur (point en bas à droite de l’afficheur). • La fiche péritel. Si le problème ne se produit que pour une chaîne, réglez la fréquence son à l’aide de la télécommande. 4 - JE N’OBTIENS PAS TOUTES LES CHAINES SOUHAITEES Vérifiez dans l’ordre les points suivants : • Le calage de la parabole. • Vérifiez le réglage de votre chaîne par rapport au guide des chaînes préprogrammées. • Vérifiez si la chaîne émet 24h sur 24 en consultant une revue spécialisée. • Vérifiez que les câbles sont bien reliés à la bonne entrée du démodulateur. 5 - JE NE REÇOIS QUE LES CHAINES EN POLARISATION HORIZONTALE OU CELLES EN POLARISATION VERTICALE • Vérifiez le positionnement de la tête (le triangle doit être dirigé vers le haut), pour les têtes en métal gris (réf ...922 ou US98 ou EU156). 6 - CERTAINES CHAINES PRESENTENT DES POINTS NOIRS OU BLANCS. • Affinez le calage. • Modifiez légèrement la fréquence vidéo. • Vérifiez le positionnement de la tête (le triangle doit être dirigé vers le haut), pour les têtes en métal gris (réf ...922 ou US98 ou EU156). 7 - L’IMAGE SE DETERIORE OU DISPARAIT PAR TEMPS DE PLUIE. • Améliorez le calage de la parabole. • Vérifiez l’isolation de la fiche au niveau de la tête. Il est normal de perdre l’image par grosse pluie orageuse. 8 - J’OBTIENS UNE IMAGE NOIR ET BLANC. • Vérifiez que la TV (ou le magnétoscope) est bien PAL / SECAM. Si vous recevez les chaînes d’Astra ou Hot Bird en noir et blanc, votre téléviseur est soit seulement SECAM soit programmé en SECAM. 9 - L’ÉCRAN DU TÉLÉVISEUR RESTE NOIR (OU BLEU). • Sur certains téléviseurs, l’écran reste noir tant que l’image à afficher n’est pas parfaite. Le calage est donc plus difficile. Dans ce cas, faîtes des balayages très lents, ou, si possible, utilisez une autre télévision pour le calage.
Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fixe. Les opérateurs responsables des émissions télévisées par satellites changeant parfois sans préavis les fréquences et les transpondeurs, nous ne pouvons malheureusement pas vous garantir l’exactitude de ces programmations dans le temps, et vous prions de nous en excuser. Vous pourrez toutefois à tout moment parfaire les réglages d’usine en suivant les instructions qui vous ont été données en page 10 et 11. Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller (du lundi au vendredi de 9h30 à 12h / 15h à 19h et le samedi - sauf juillet et août - de 9h30 à 12h et 14h30 à 16h30). Munissez-vous des informations suivantes avant tout appel.
Satellites captés Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de la facture ou du ticket de caisse. IL EST IMPERATIF D’OBTENIR UN NUMERO D’ACCORD DE RETOUR AVANT TOUT ENVOI.
Sur le mur Au sol Autre • Quelle longueur de câble avez-vous utilisée ? 5m 10 m être exposé à des égouttements d’eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. Lorsque la prise d’alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible. Par respect de l’environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition.
