MODE D'EMPLOI ERGONOMIC DESIGN TOYOTA
L'utilisateur
- Veuillez lire attentivement ce guide avant d'utiliser la machine et toujours en suivre les instructions.
- Conservez le guide dans un endroit adéquat pour pouvoir le consulter facilement.
- Si vous donnez cette machine à coudre, n'oubliez pas de joindre son guide de l'utilisateur.
Avant l'utilisation
Avant l'utilisation
- Importantes consignes de sécurité 4 Noms des pièces 6 Utilisation du volant 8 Utilisation du levier du pied-de-biche 8 Utilisation du levier de marche arrière 8 Retrait de la table d'extension 8 Utilisation du guide d'action rapide 9
Préparation du travail de couture
Préparation du travail de couture
- Branchement de l'alimentation 10 Installation de la pile pour bobiner la canette 11 Bobinage de la canette 12 Enfilage du fil inférieur 14 Enfilage du fil supérieur 15 Tirer le fil inférieur 17 Application de chaque type de point 18
- Remplacement du pied-de-biche 19
- Remplacement de l'aiguille 21 Rapport entre l'aiguille, le fil et le tissu, et réglage de la tension du fil 22
Coudre
Couture

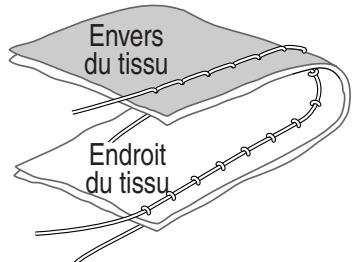

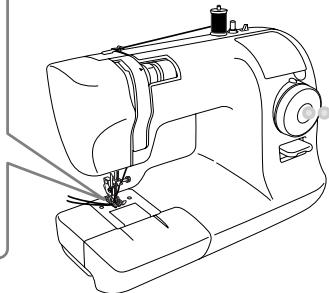

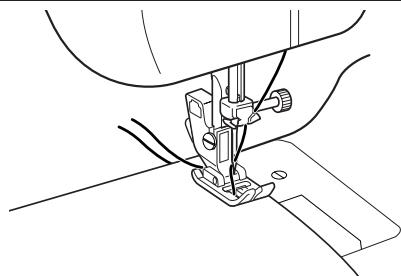

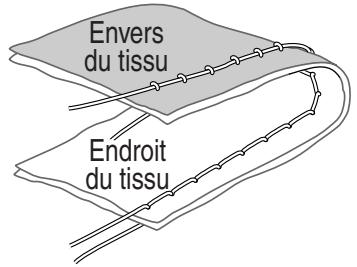

- Point droit et marche arrière 23

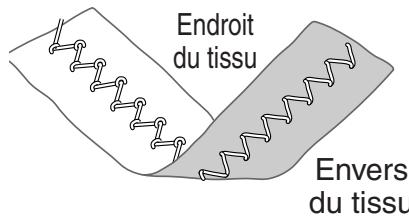

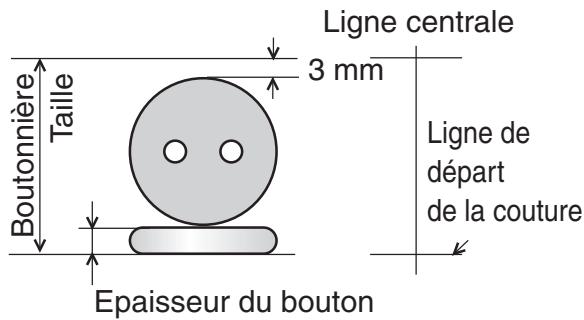

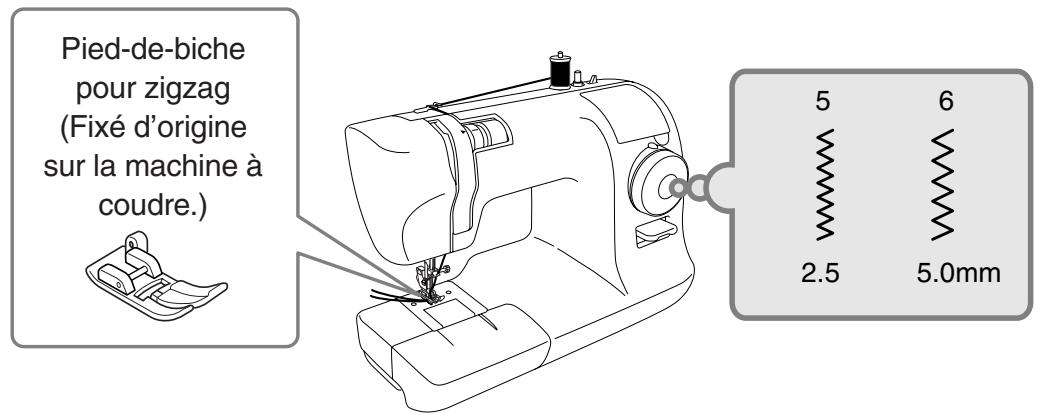

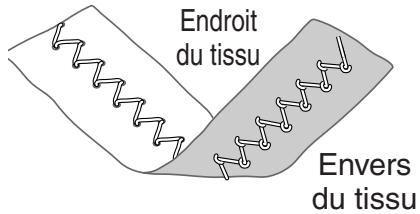

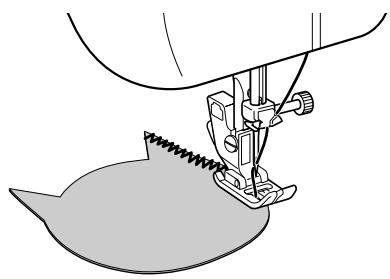

- Point zigzag 27 Réglage de la tension du fil 28 Boutonnière 29 Surjet 32

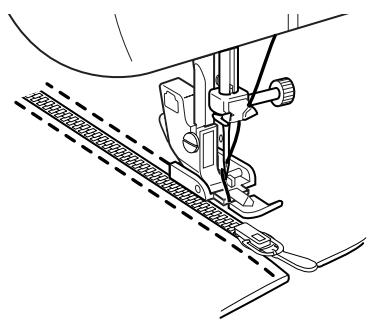

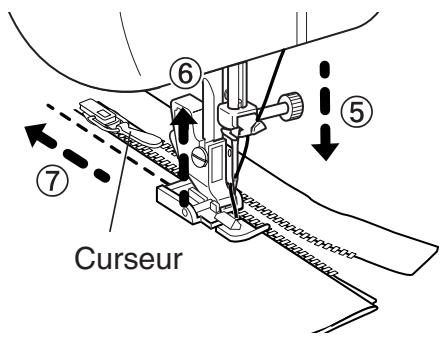

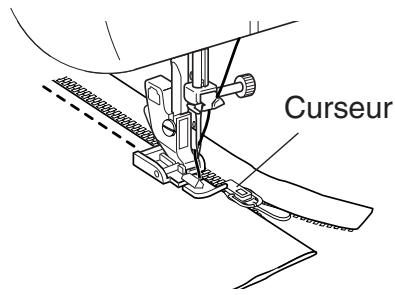

- Pose d'une fermeture à glissière 33

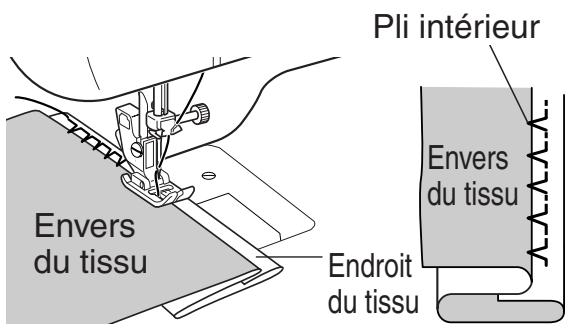

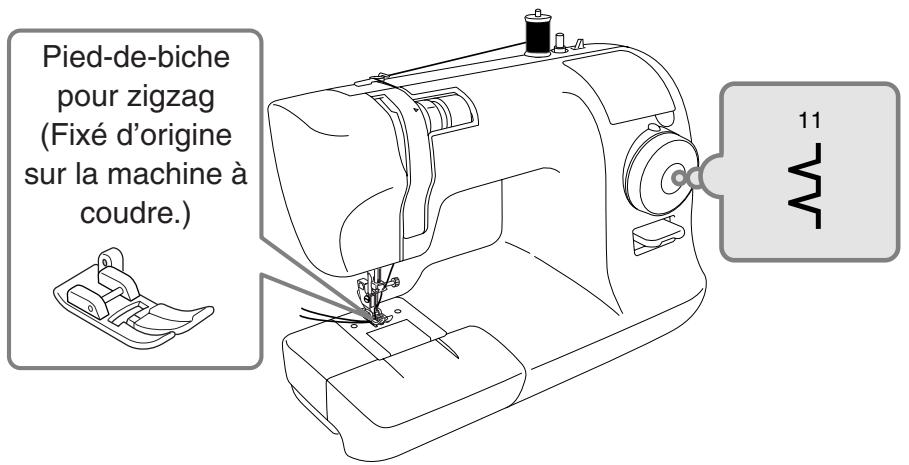

- Réalisation d'un ourlet invisible 35
Entretien
Entretien
- Entretien des griffes d'entraînement et du crochet 37

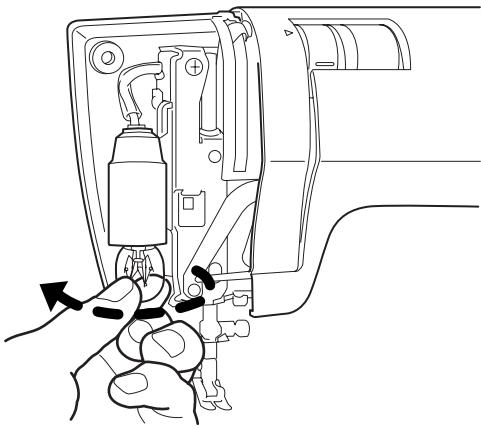

- Remplacement de l'ampoule 39
- Dépannage 40 Matériel à double isolation (230-240V) 42
Autres
Autres
- Mesures de sécurité relatives à la pile 42
Recyclage 43
- Caractéristiques 44

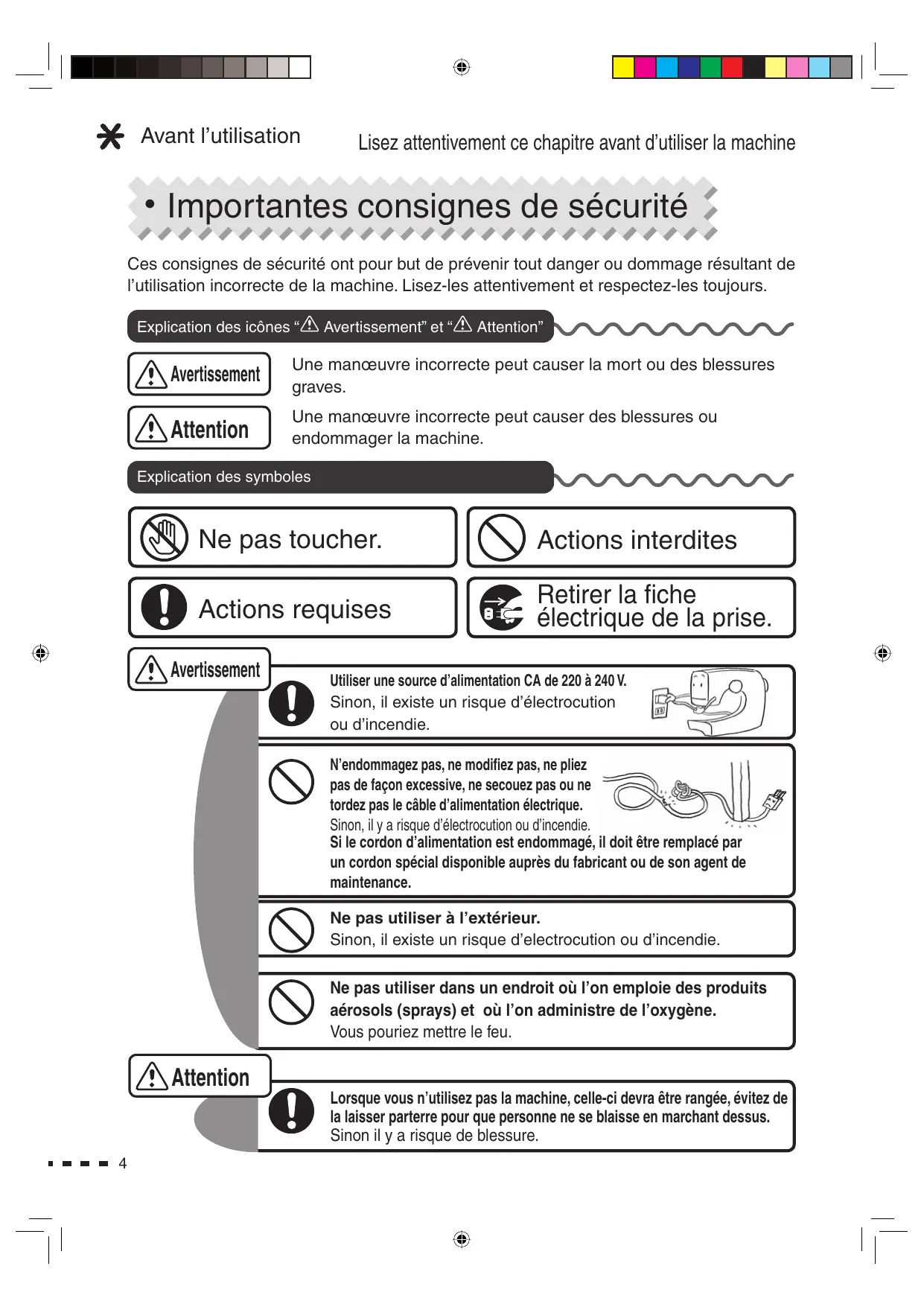

Importantes consignes de sécurité
Ces consignes de sécurité ont pour but de prévenir tout danger ou dommage résultant de l'utilisation incorrecte de la machine. Lisez-les attentivement et respectez-les toujours.
Explication des icônes “Avertissement” et “Attention”
Avertissement
Une manœuvre incorrecte peut causer la mort ou des blessures graves.
Attention
Une manœuvre incorrecte peut causer des blessures ou endommager la machine.
Explication des symboles
Ne pas toucher.
Actions interdites
Actions requises
Retirer la fiche électrique de la prise.
Avertissement
Utiliser une source d'alimentation CA de 220 à 240 V. Sinon, il existe un risque d'électrocution ou d'incendie.
N'endommagez pas, ne modifiez pas, ne pliez pas de façon excessive, ne secouez pas ou ne tordez pas le câble d'alimentation électrique. Sinon, il y a risque d'électrocution ou d'accident.
Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial disponible auprès du fabricant ou de son agent de maintenance.
Ne pas utiliser à l'extérieur.
Sinon, il existe un risque d'électrocution ou d'incendie.
Ne pas utiliser dans un endroit où l'on emploie des produits aérosols (sprays) et où l'on administre de l'oxygène.
Youpsouriezmettrelefeu.
Attention
Lorsque vous n'utilisez pas la machine, celle-ci devra être rangée, évitez de la laisser par terre pour que personne ne se blesse en marchant dessus. Sinon il y a risque de blessure.
Attention
Débrancher la fiche d'alimentation de la prise secteur avant de replacer l'aiguille ou le pied-de-biche et démettre le fil supérieur ou inférieur.
Sinon il y a risque de blessure.
Ne quittez pas l'aiguille des yeux pendant l'utilisation de la machine à coudre.
Si l'aiguille se casse, elle peut causer des blessures.
Ne touchez pas les pièces mobiles telles que l'aiguille, le bras releveur ou le volant.
Sinon il y a risque de blessure.
Les enfants doivent uniquement utiliser la machine sous la surveillance d'un adulte.
Autrement ils risquent de se blesser.
N'utilise pas la machine à proximité de jeunes enfants.
Ils pourraient toucher l'aiguille et se blesser.
Après avoir utilisé la machine à coudre, retirez la fiche d'alimentation de la prise.
Sinon il y a risque de blessure.
Avant d'utiliser la machine, vérifie que la vis de fixation du support du pied-de-biche, la vis de fixation de l'aiguille et la vis de la plaque d'aiguille sont bien serrées et que le pied-de-biche est correctement placé dans son support.
Sinon il y a risque de blessure.
Ne procédez pas aux opérations suivantes.
Sinon il y a risque de blessure.
Coudre sans baisser le pied-de-biche. Coudre alors que l'aiguille est mal placée. Utiliser une aiguille pliée. Coudre en secouant le tissu. - Tourner la molette de sélection du point en cousant.
Ne pas utiliser sur une surface molle telle.
qu'un lit ou un canapé, les ventilations pourraient être bloquées et cela pourrait endommager la machine.
Ne jamais laisser tomber ou introduire quelqu'objet que ce soit dans les ouvertures de la machine
Ne jamais ouvrir la machine. Respectez les consignes d'entretien de la machine comme indiquées dans le manuel d'utilisation.

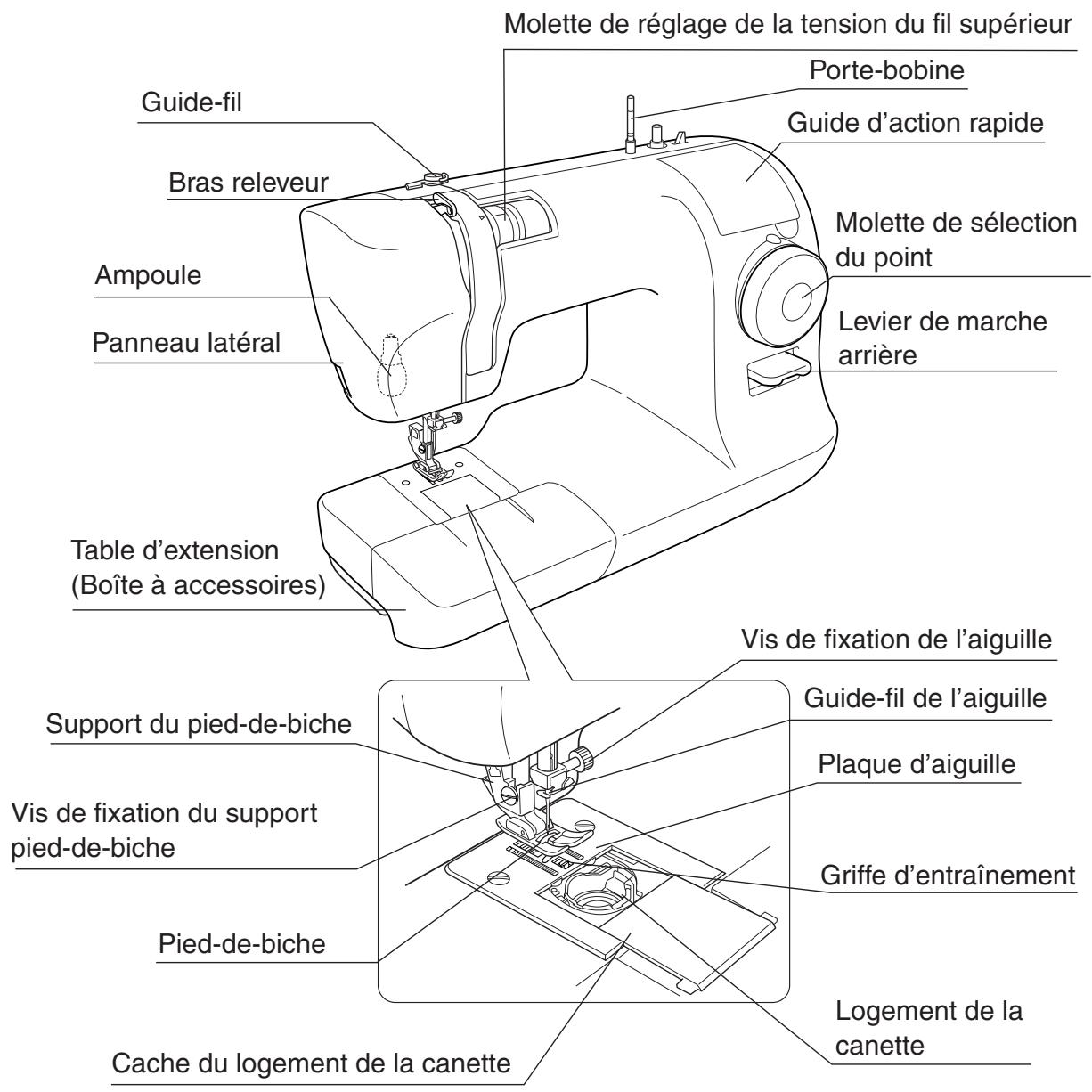

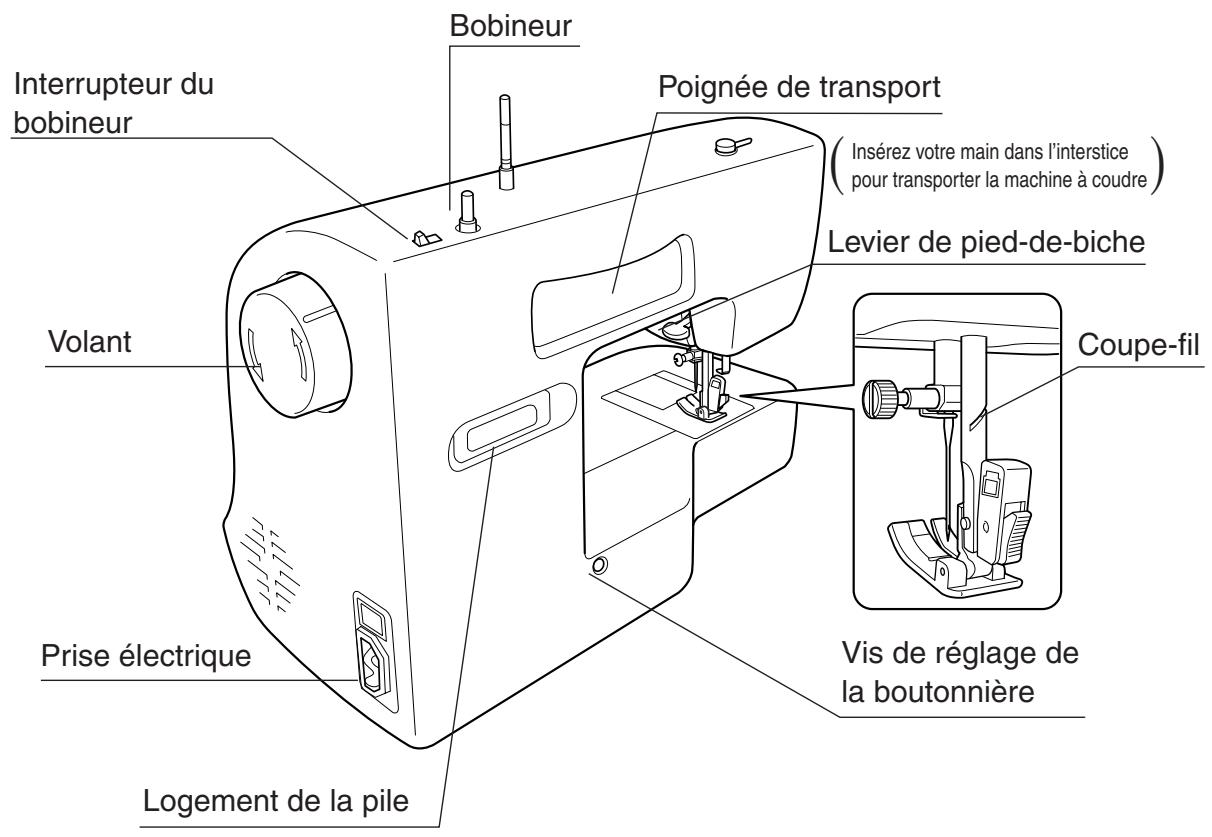

- Noms des pièces
- L'aspect extérieur peut varier d'un modèle à l'autre.

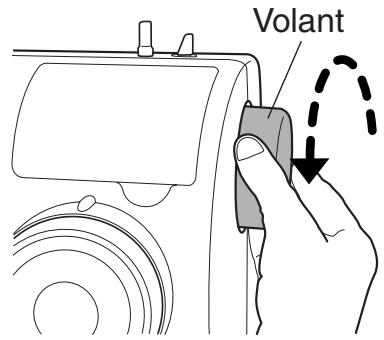

Utilisation du volant
Tournez toujours le volant vers vous. (Dans le sens de la flèche, vers l'avant.)
Remarque: Si vous le faites tourner dans l'autre sens, il risque d'emmêler le fil.

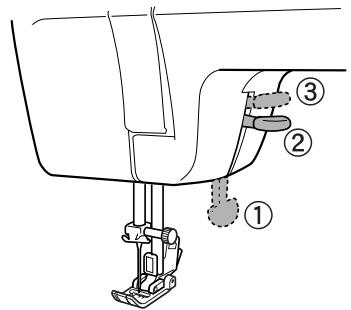

Utilisation du levier du pied-de-biche
- Pour la couture, abaisser le levier pied de biche en position ①.
- Lors de l'insertion du tissu, relever le levier en position ②.
- Lors de l'insertion de tissu très épais sous le pied-de-biche, vous pouvez augmenter la hauteur de levage en plaçant le levier en position ③.
Utilisation du levier de marche arrêté
- La marche arrêtée est exécutée en abaissant le levier.
- Retirez votre doigt du levier de marche arrière pour revenir en marche avant.

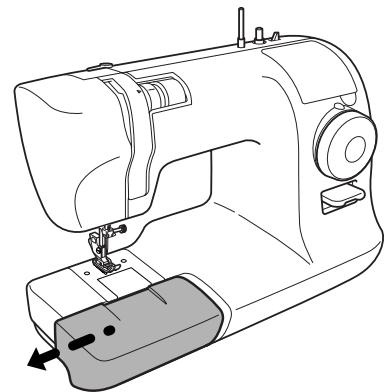

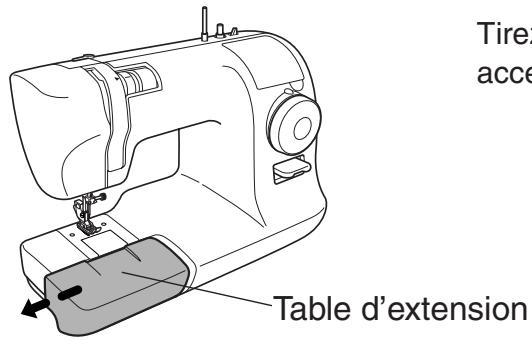

- Retrait de la table d'extension
Tirez la table d'extension (boîte à accessoires) dans le sens de la flèche.

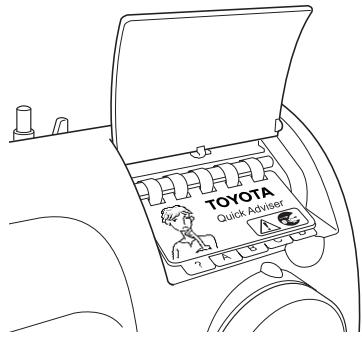

Utilisation du guide d'action rapide
Ce guide d'action rapide présente les solutions de base aux problèmes principaux.
Signification des illustrations
| Illustrations des problèmes | Signification des illustrations | Solutions |
| ↓ | Signification des illustrations |
| ·Points les uns sur les autres
·Points déséquilrés
·Le tissu se plisse
·Des points ont sauté
Face aux problèmes ci-dessus, reportez-vous à l'illustration A. | A | Décrit les 3 actions ci-dessous.
1 Régler la tension du fil.
2 Enfilier le fil inférieur correctement.
3 Enfilier le fil supérieur correctement. |
| Si l'aiguille casse, reportez-vous à l'illustration B pour savoir que faire. | B | Décrit comment remplaçer l'aiguille correctement.
1 Relever la barre aiguille en tournant le volant vers vous.
2 Retirer l'aiguille.
3 Fixer une nouvelle aiguille. |
| Si vous souhaitez savoir comment fixer le pied-de-biche, reportez-vous à l'illustration C pour savoir comment faire. | C | Décrit comment fixer le pied-de-biche.
1 Relever le levier du pied-de-biche.
2 Placer le pied-de-biche sous le support correspondant correctement.
3 Baisser le levier du pied-de-biche. |
| Si vous souhaitez savoir comment bobiner le fil de la canette, reportez-vous à l'illustration D. | D | Décrit comment installer la pile pour bobiner le fil inférieur.
1 Installer la pile dans son logement à l'arrière de la machine à coudre.
2 Poussez l'interrupteur vers la gauche. |

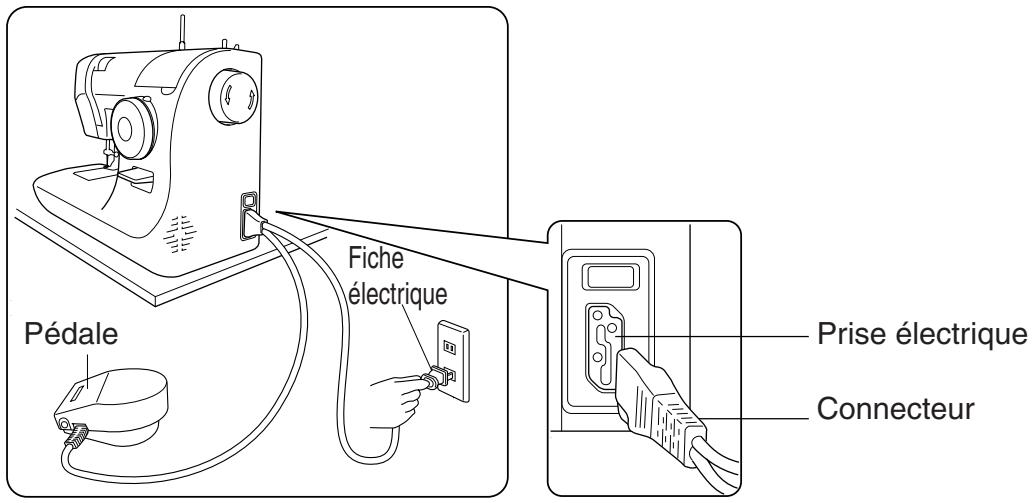

Branchement de l'alimentation
Avertissement
Ne touchez pas la fiche électrique avec les mains mouillées. Sinon, vous risquez de vous électrocuter.
Tirez sur la fiche elle-même pour retirer la fiche électrique. Dans le cas contraire, vous risquez de l'endommager et de causer une électrocution, un incendie ou des blessures.
1 Préparez la pédale. 2 Insérez le connecteur du câble d'alimentation électrique dans la prise prévue à cet effet. 3 Introduisez la fiche électrique dans la prise. Vous activez l'alimentation électrique.
Utilisation de la pédale
Appuyez du pied sur la pédale pour faire fonctionner la machine à coudre.
Plus vous appuyez sur la pédale, plus la machine fonctionne vite.
Relâchez la pédale pour arrêter la machine.

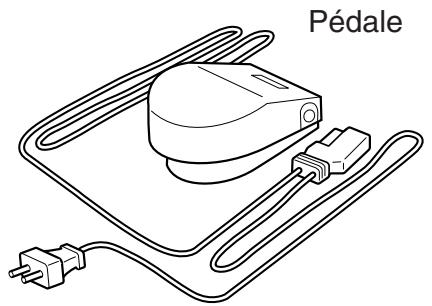

Pédale
Installation de la pile pour bobiner la canette
Une pile est fournie en tant qu'accessoire.

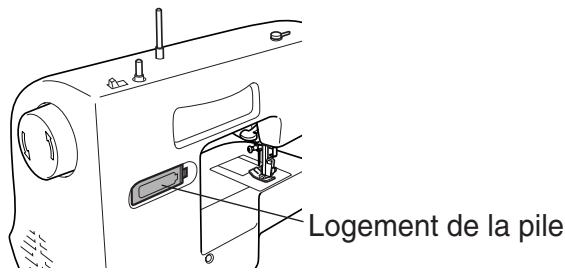

Avant de bobiner le fil de la canette, installez la pile dans son logement à l'arrière de la machine à coudre.
Attention
Si la machine ne doit pas être utilisée pendant un certain temps, retirez la pile.

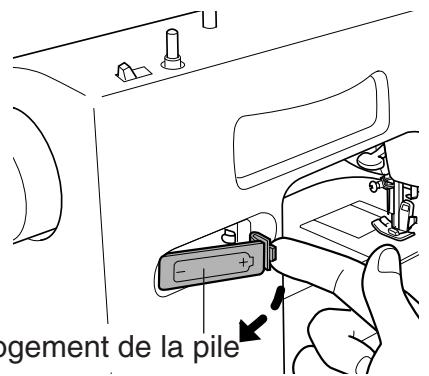

1 Retirez le cache du logement de la pile dans le sens de la flèche.
Cache du logement de la pile

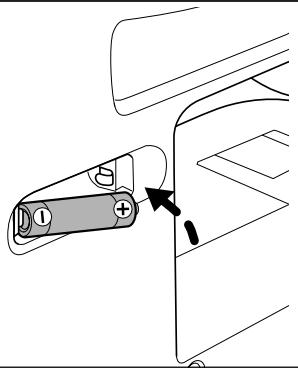

2 Installez la pile tout en vérifiant sa polarité.
Remettez le cache du logement de la pile.
Remarque: Reportez-vous aux pages 42 et 43 lors de l'achat ou du remplacement des piles.
Vérifiez que le bobineur tourne en mettant l'interrupteur correspondant sur ON en le poussant dans le sens de la flèche.
Remarque : Le bobineur tourne lorsque vous poussez l'interrupteur vers la gauche.
Bobinage de la canette
Le moteur à pile ne sert qu'à embobiner la canette.
Attention
Attention de ne pas appuyer sur la pédale pendant le bobinage du fil inférieur.
Vous risqueriez de vous blesser.
Ne touchez pas le bobineur de canette pendant le bobinage.
Sinon il y a risque de blessure.
Attention
Utilisez uniquement une canette TOYOTA (ref : 1450003-520).

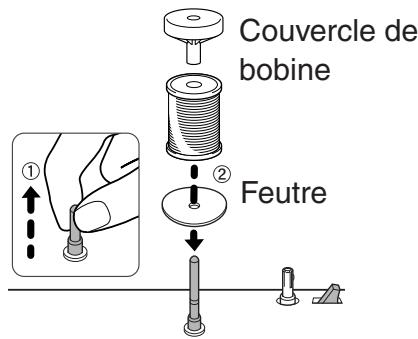

Tirez sur la tige porte-bobine. 2 Placez le feutre, la bobine de fil et le couvercle de bobine sur le porte-bobine.
Remarque: Un feutre a été posé à l'origine sur le porte-bobine.
3 Tirez le fil de la bobine, maintenez-le sur la machine d'une main, et utilisez l'autre pour le faire passer autour du guide fil comme illustré.

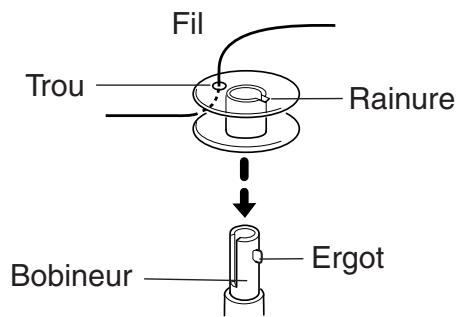

4 Faites passer l'extrémité du fil à travers le trou de la canette comme illustré. 5 Placez la canette sur le bobineur de sorte que la rainure corresponde à l'ergot sur l'axe.

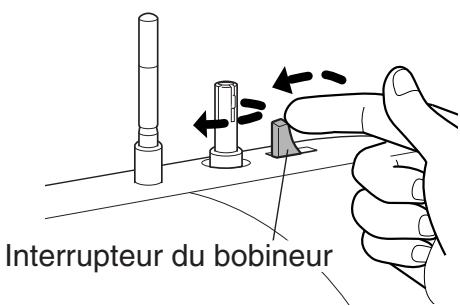

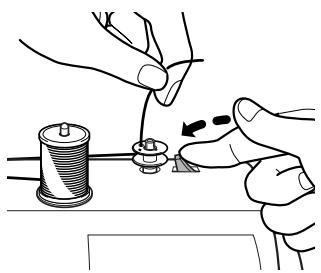

6 Tenez l'extrémité du fil, et poussez l'interrupteur du bobineur vers la gauche. 7 Après quelques tours, relâchez l'interrupteur.
Remarque : Lorsque vous poussez l'interrupteur vers la gauche, le bobineur tourne.
8 Coupe le fil qui dépasse au-dessus du trou de la canette. 9 Poussez de nouveau l'interrupteur du bobineur vers la gauche. Bobinez la quantité de fil souhaitée.
Pour interrompre le remplissage, relâchez l'interrupteur.
Attention
Ne bobinez pas le fil excessivement, ceci pourrait provoquer des dysfonctionnements.
oui
non
11 Retirez la canette du bobineur. Coupez le fil.
Attention
Retirer la fiche électrique de la prise avant de placer la canette.
Sinon il y a risque de blessure.

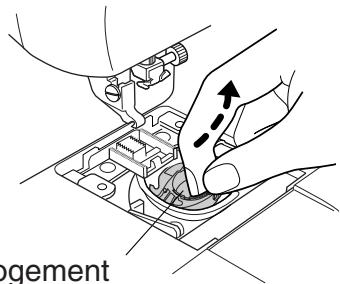

Ouvrir le cache-coursière en le tirant vers vous.
Retirez-le en le relevant légèrement.
Cache-coussinette

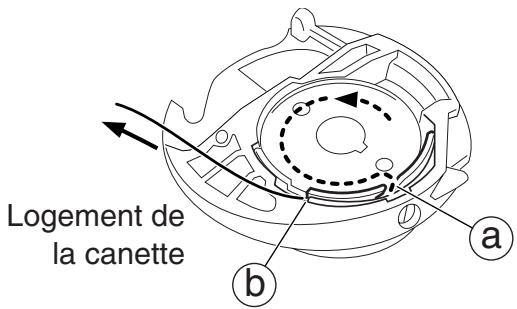

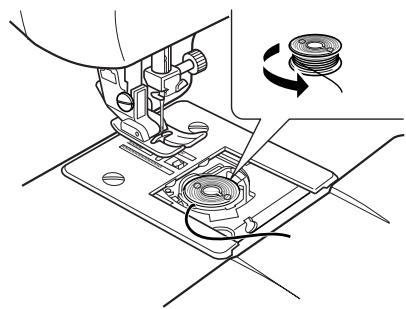

2 Insérez la canette dans son logement de sorte qu'elle tourne dans le sens contraire des aiguilles d'une montre.
Remarque: L'insertion de la canette dans le mauvais sens provoque une tension de fil irrégulière.
3 Tirez l'extrémité du fil dans la rainure guide pour guider le fil hors du logement de la canette et le faire sortir dans le sens de la flèche.
4 Laissez dépasser le fil d'environ 15 cm.

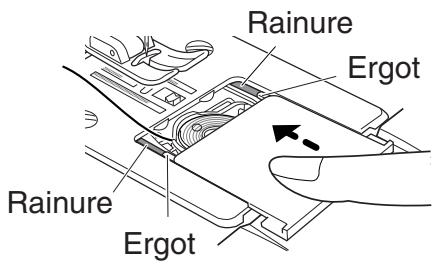

Remettre en place le cache-coursier.
Attention
Retirer la fiche électrique de la prise avant d'enfiler le fil supérieur.
Sinon il y a risque de blessure.

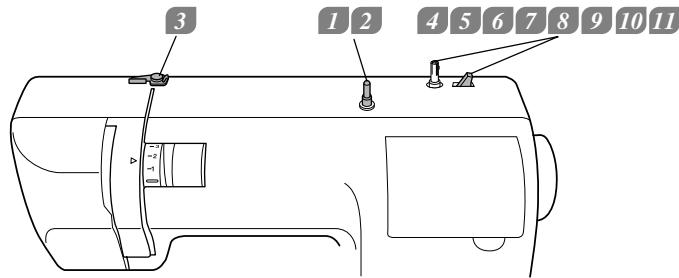

1 Tournez le volant vers vous pour lever le bras releveur.
La ligne sur le volant doit être orientée vers le haut. (12 heures)
Bras releveur
2 Relevez le levier du pied-de-biche.
Remarque : Si le levier du pied-de-biche n'est pas relevé, il est impossible d'enfiler le fil correctement.

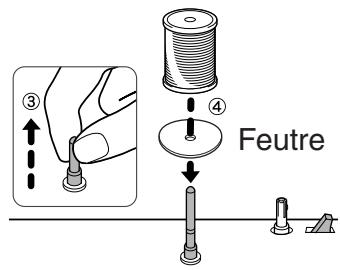

4 Placez le feutre et la bobine de fil.
Remarque : Un feutre a été posé à l'origine sur le portebobine.

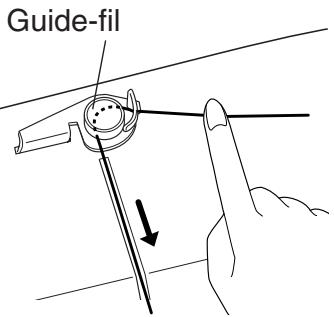

5 Tirez le fil de la bobine.
Tenez le fil sur la machine à coudre d'une main et utilisez l'autre pour faire passer le fil autour du guide-fil comme illustré.

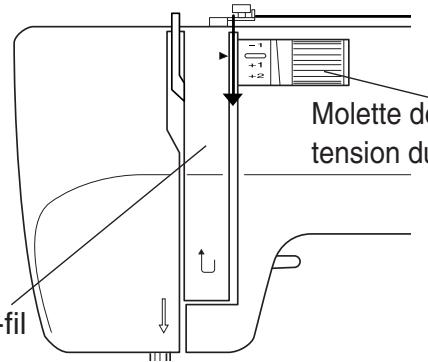

Faites passer le fil entre la plaque du guide-fil et la molette de réglage de la tension du fil supérieur.
Plaque du guide-fil
Molette de réglage de la tension du fil supérieur
Faites passer le fil le long de la rainure et de la plaque du guide-fil comme illustré par la flèche. Faites passer le fil dans le bras releveur.
Bras releveur
Passez le fil à travers le côté droit du guide de l'aiguille.
Vérifiez que le fil est correctement enfilé.
Soulevez le pied-de-biche et tirez le fil supérieur vers vous. Le fil doit sortir facilement.
Baissez le pied-de-biche et tirez le fil supérieur vers vous.
Il doit résister et être difficile à tirer.

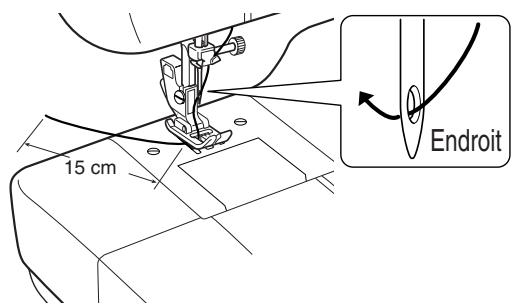

Faites passer le fil dans le chas de l'aiguille d'avant en arrière.
Tirez environ 15 cm.

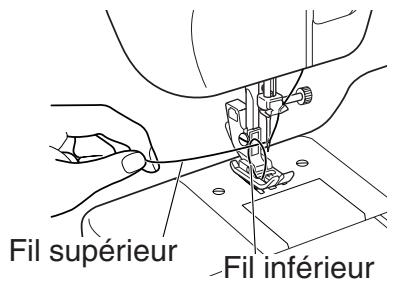

- Tirer le fil inférieur
Tenez l'extrémité du fil, tournez le volant vers vous (un tour complet) et arrêtez lorsque l'aiguille est à son point le plus haut.
Remarque : Tournez toujours le volant vers vous (dans le sens de la flèche). Si vous le faites tourner dans le mauvais sens, il risque d'emmêler le fil.

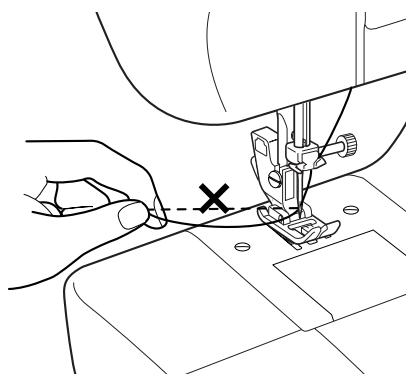

Remarque : Si vous maintenez trop fermement le fil supérieur, celui de la canette ne sortira pas.
2 Tirez sur le fil supérieur pour faire sortir une boucle du fil de la canette et attrapez-la.
3 Alignez les fils inférieur et supérieur et faites-les passer dans la rainure du pied-de-biche.
Tirez environ 15 cm vers l'arrière.
Application de chaque type de point
Molette de sélection du point
Ne tournez pas la molette de sélection du point pendant que vous cousez.
Vous risqueriez de vous blesser.
Tournez le volant vers vous afin de lever l'aiguille à sa position la plus haute.
Tournez la molette de sélection du point pour choisir le type de point.

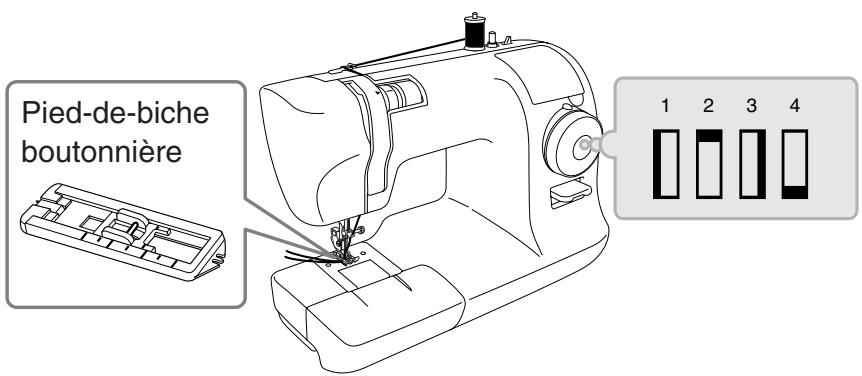

| 1·2·3·4 | Boutonnière | 11 | Couture d'ourlet invisible |
| 5·6 | Zigzag
Applique
Surjet | 12 | Point de feston |

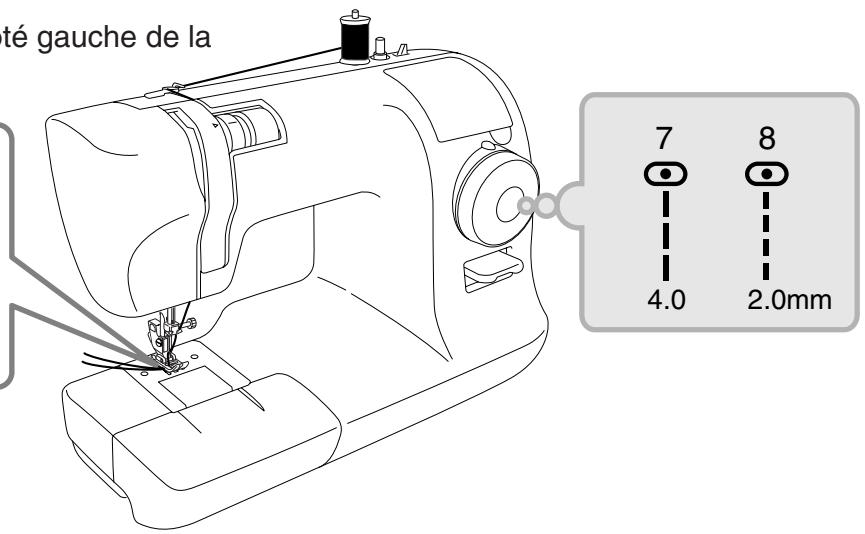

| 7·8 | Point droit
Piqûres
Insertion de fermeture à glissière | 13 | Point dentélé |
| 9 | Point droit pour tissu fin | 14 | Point décoratif
Couture de raccord ajustée |
| 10 | Point de raccommodage
Surjet pour tissu fin | 15 | Point décoratif
Serpentine |
- Remplacement du pied-de-biche
Attention
Retirer la fiche électrique de la prise avant de changer le pied-de-biche.
Sinon il y a risque de blessure.
Démontage

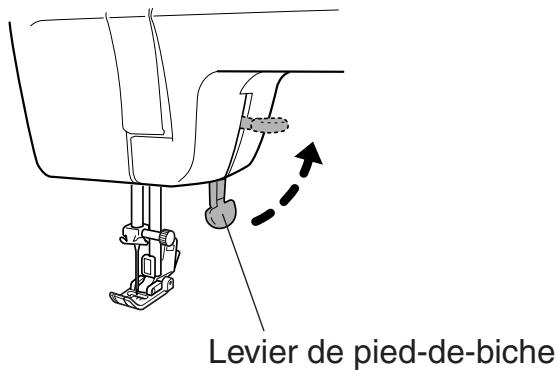

Relevez le levier du pied-de-biche.

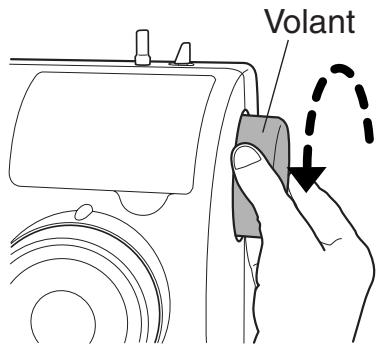

Tournez le volant vers vous pour lever l'aiguille.
Remarque: Ne tournez jamais dans le mauvais sens.

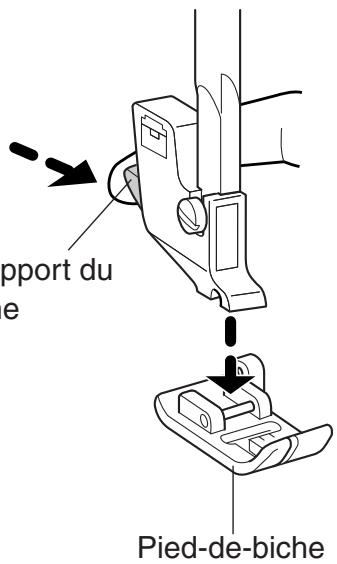

Appuyez sur le levier du support du pied-de-biche dans le sens de la flèche pour détacher le pied-de-biche.
Levier du support du pied-de-biche

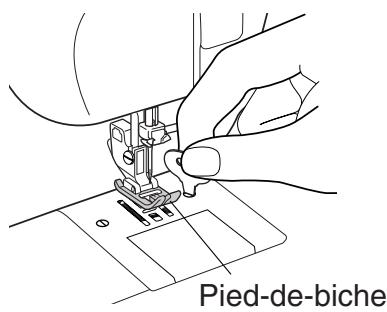

Montage

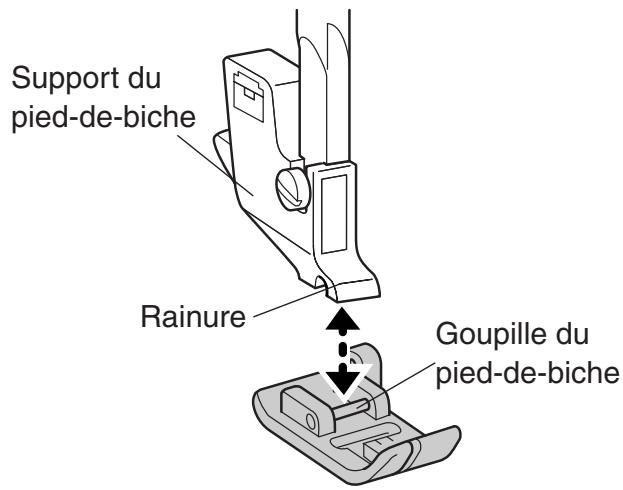

1 Placez la goupille du pied-de-biche directement sous la rainure dans le support du pied-de-biche.

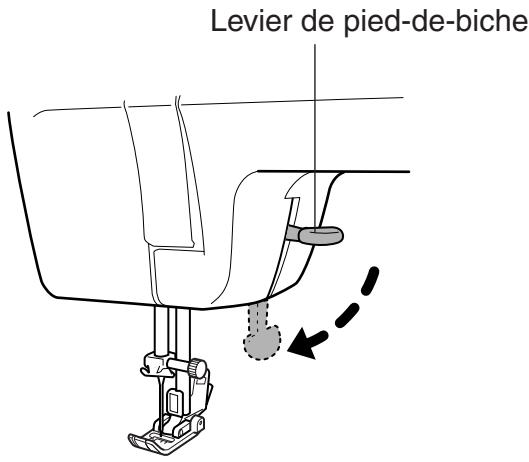

2 Abaissez le levier pour fixer le pied-de-biche.
Attention
Retirer la fiche électrique de la prise avant de changer l'aiguille. Sinon, il y a risque de blessure.
Les aiguilles cassées sont dangereuses. Veillez à les jeter dans un endroit approprié, hors de portée des enfants.
Sinon il y a risque de blessure.
1 Tournez le volant vers vous pour lever la pointe de l'aiguille plus haut que la plaque d'aiguille. Tenez l'aiguille d'une main, desserrez la vis de fixation de l'aiguille avec le tournevis, plaque d'aiguille et retirez-la.
Remarque: Ne retirez pas la vis de fixation de l'aiguille. Desserrez-la simplement pour retirer l'aiguille.
Tournevis plaque aiguille

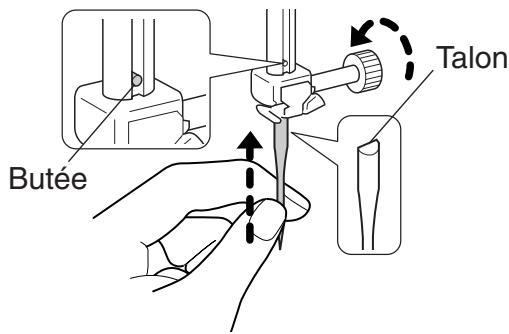

3 Placez le talon de l'aiguille face à l'arrière de la machine et enfonsez l'aiguille jusqu'à ce qu'elle touche la butée.
Resserrez bien la vis de fixation de l'aiguille à l'aide du tournevis. plaque aiguille.
Choix judicieux de l'aiguille
Aiguille en bon état
Si vous utilisez une aiguille déficiente, elle réduira non seulement la qualité de la couture mais elle pourrait également endommager la plaque ou le crochet ou se casser. * Si la couture n'est pas bonne ou que le fil se casse, essayez de remplacer l'aiguille.
| × Aiguille défectueuse |
| Toute l'aiguille est tordue | La pointe de l'aiguille est émoussée | La pointe de l'aiguille est tordue |
Rapport entre l'aiguille, le fil et le tissu et réglage de la tension du fil
La qualité de la finition de la couture sera la meilleure si vous adaptez l'aiguille et le fil au type de tissu. Respectez les instructions du tableau ci-dessous.
| Coudre un tissu fin | Coudre un tissu normal | Coudre un tissu épais |
| Rapport entre l'aiguille, le fil et le tissu | Aiguille | N° 75/11 | N° 90/14 | N° 100/16 |
| Fil | Polyester n° 90
Coton n° 80 à 120
Soie n° 80 | Polyester n° 50 à 60
Coton n° 60 à 80
Soie n° 50 à 80 | Polyester n° 30 à 50
Coton n° 40 à 50
Soie n° 50 |
| Tissu | Doublure normale
Doublure
Crège georgette
Batiste
Dentelle, etc. | Tissu principal normal
Tissu large
Denimouple
Satin
Tissu à fil relevé
Vichy, etc. | Tentures
Denim
Matelassure
Tissu polaire
Tweed
Feutre, etc. |
| Réglage de la tension du fil | Tension du fil | -1 ~ -3 | -1
+1
+2 | +1
+2
+3
+4
+1 ~ +3 |
- Utilisez une aiguille à pointe arrondie pour piquer un tissu élastique.
- Lorsque vous achetez d'autres aiguilles que celles fournies avec les accessoires, vérifiez qu'elles sont conçues pour des machines à coudre domestiques.
- Les fils supérieur et inférieur doivent être de même type.
- Plus le numéro de l'aiguille est grand, plus l'aiguille est épaisse. Plus le numéro du fil est grand, plus le fil est fin.
Ne tirez pas trop sur le tissu en coupant.
Sinon vous risquez de casser l'aiguille et de vous blesser.
Point droit
1 Tournez le volant vers vous pour lever l'aiguille. 2 Tournez la molette de sélection du point pour désirer le type de point.
Pied-de-biche pour zigzag (Fixé d'origine sur la machine à coudre.)
7 4.0
8 2.0
9 2.0 mm
Placez le tissu et abaissez le levier du pied-de-biche.
Appuyez du pied sur la pédale pour commencer à coudre.

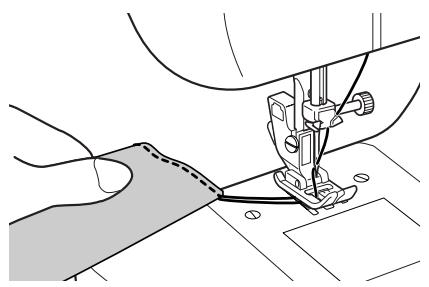

Fin de la couture
Une fois la couture terminée, tournez le volant vers vous jusqu'à ce que l'aiguille atteigne sa position la plus haute.
Levez le pied-de-biche et retirez le tissu par l'arête.

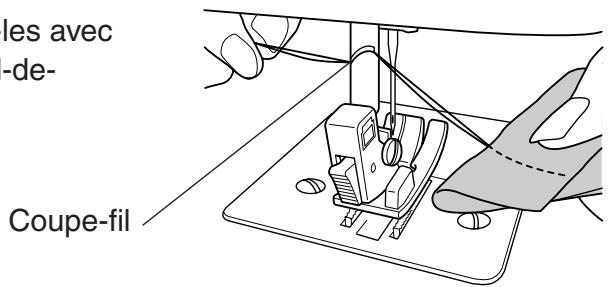

Alignez les deux fils et coupez-les avec le coupe-fil sur la barre de pied-de-biche.
Point arrêté
Le point arrière est utilisé au début et à la fin de la couture pour empêcher le fil de se découvert.
Le point arrêté est exécuté en abaissant le levier de marche arrêté.
- Cousez à 1 cm du bord du tissu pour que les premiers points ne se défassent pas au début du travail.
- Faites 3 à 4 points arrière à la fin de la couture.
Remarque : Retirez votre doigt du levier de marche arrière pour revenir au point avant.
Lever de marche arrière
Coudre un tissu épais
Quand vous cousez depuis le bord d'un tissu épais, le pied-de-biche risque de s'incliner et ne pas laisser passer le tissu.
Placez du tissu ou du papier épais de la même épaisseur que le tissu que vous souhaitez coudre sous le pied-de-biche. Vous pourrez ainsi coudre de façon régulière.
Tissu ou papier épais
Coudre du tissu

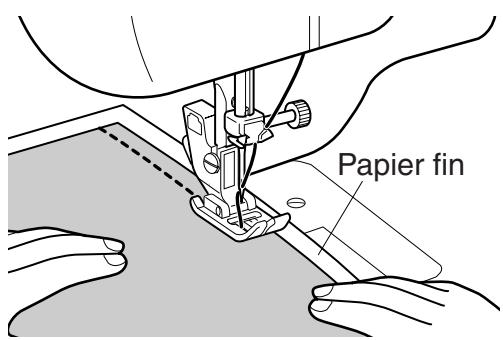

Coudre un tissu fin
Lorsque vous cousez du tissu fin, il arrive que le tissu se plisse ou ne soit pas introduit correctement.
À ce stade, vous pourrez coudre plus facilement si vous placez du papier fin sous le tissu.
Une fois la couture terminée, retirez le papier délicatement.
1 Retirez la table d'extension (boîte à accessoires) dans le sens de la flèche.

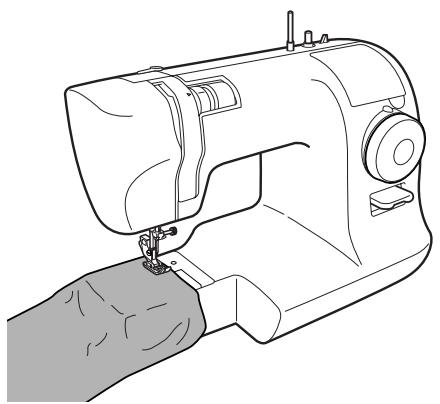

2 Cousez des pièces de tissu de forme tubulaire (p. ex. pantalons ou manches) en les plaçant sur le bras libre comme illustré.
Point zigzag
Le point zigzag s'utilise dans diverses applications, comme l'applique et le surjet.
1 Tournez le volant vers vous pour lever l'aiguille. 2 Tournez la molette de sélection du point pour désirer le type de point.
3 Placez le tissu et abaissez le pied-de-biche.
Appuyez du pied sur la pédale pour commencer à coudre.
Point droit
Le fil supérieur est trop tendu
Le fil supérieur est lâche
Point zigzag
Le fil supérieur est trop tendu
Le fil supérieur est lâche
Méthode de réglage de la tension du fil supérieur
Le fil supérieur est trop tendu
Réduisez la tension du fil supérieur.
Le fil supérieur est l'arceau
Augmentez la tension du fil supérieur.
Remarque : Si la tension du fil ne change pas même si vous réglez la tension du fil supérieur, enfilez de nouveau les fils supérieur et inférieur.
Boutonnière
La boutonnière doit correspondre à la taille du bouton.
Pour les tissus élastiques ou fins, il est conseillé d'utiliser un stabilisateur pour obtenir une meilleure finition des boutonnières.
Attention
Retirer la fiche électrique de la prise avant de changer le pied-de-biche.
Sinon il y a risque de blessure.
Passez au pied-de-biche boutonnière.
(Voir "Remplacement du pied-de-biche" à la page 19.)
2. Repérez la taille du bouton et tracez des lignes sur le tissu.
(Diamètre du bouton + épaisseur du bouton + 3 mm)

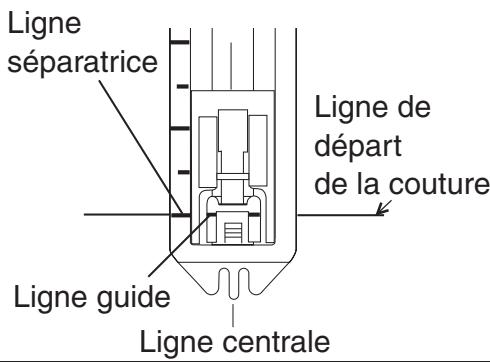

3 Alignez la ligne séparatrice du pied pour boutonnière la plus proche de vous avec la ligne guide et abaissez le pied-de-biche jusqu'à la ligne de départ de la couture sur le tissu.
4 Relevez l'aiguille au maximum, réglez la molette de sélection du point sur "1", cousez le côté gauche et arrêtez-vous à la ligne tracée sur le tissu.
5 Relevez l'aiguille au maximum, réglez la molette de sélection du point sur "2" et cousez 5 ou 6 points d'arrêt. "2" et "4" sur la molette de sélection du point utilisent la même position de molette.
6 Relevez l'aiguille au maximum, réglez la molette de sélection du point sur "3", cousez le côté droit et arrêtez-vous à la ligne tracée sur le tissu.
7 Relevez l'aiguille au maximum, réglez la molette de sélection du point sur "4" et cousez 5 ou 6 points d'arrêt.
Attention

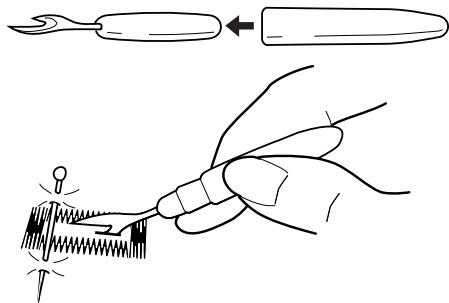

Lorsque vous utilisez le découpage pour couper les boutonnières, ne tenez pas le tissu devant le découpage.
Sinon vous risquez de vous blesser la main.
Utilisez le découvert pour découvrir le centre en veillant à ne pas couper les points.
Remarque: Si vous placez une épingle dans la zone d'arrêt, cela vous aidera à ne pas couper les points d'arrêt avec le découvert.

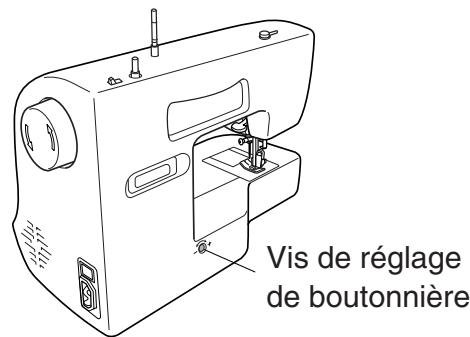

Réglage de l'équilibre de la boutonnière
Utilisez la vis de réglage de la boutonnière pour régler la répartition des points (arrière). - Réglez en vissant avec l'un de vos tournevis. - Ne tournez pas la vis de plus de.
Remarque : La position de la vis de réglage de la boutonnière sortie d'usine peut varier selon les modèles.
Si les points sont lâches du côté droit de la boutonnière, tournez légèrement dans le sens “-”.
Si les points sont lâches du côté gauche de la boutonnière, tournez légèrement dans le sens “+”.
Surjet
Il s'agit d'une méthode de couture qui empêche l'effilochage du bord du tissu.

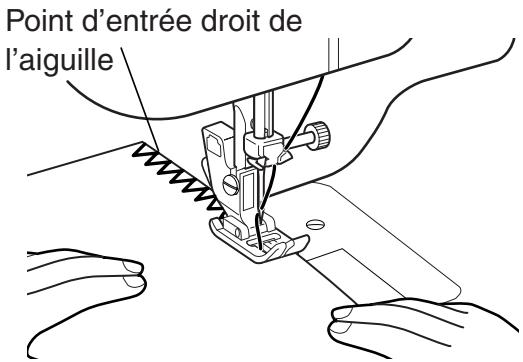

1 Sélectionnez un point (n°5,6 et 10).
Remarque : Choisissez le point n° 10 lorsque vous cousez du tissu fin.
Pied-de-biche pour zigzag (Fixé d'origine sur la machine à coudre.)
Attention
Retirer la fiche électrique de la prise avant de changer le pied-de-biche.
Sinon il y a risque de blessure.
Cousez d'abord le côté gauche de la fermeture à glissière.
Pied-de biche pour fermeture à glissière
Cousez le côté gauche de la fermeture à glissière
1 Placez la goupille du côté droit du pied-de-biche pour fermeture à glissière sur le support de pied-de-biche.
Goupille côté gauche
2 Alignez la fermeture avec le tissu et cousez.
3 Placez le tissu de manière à ce que la fermeture à glissière se situe à droite du pied-de-biche.
Fermeture à glissière
4 Cousez jusqu'avant le point de contact entre le pied-de-biche et le curseur, puis arrêtez la machine à coudre.
5 Tournez le volant vers vous pour abaisser l'aiguille dans le tissu. 6 Relevez le pied-de-biche. 7 Déplacez le curseur vers l'arrière du pied-de-biche et terminez la couture.
Cousez le côté droit de la fermeture à glissière
Relevez le pied-de-biche et placez-le au niveau de la goupille du côté gauche. Cousez le côté droit de la fermeture à glissière en procédant de la même façon que pour le côté gauche.
Remarque : Pour éviter un mauvais alignement des coutures, cousez dans le même sens que pour le côté gauche.
Réalisation d'un ourlet invisible
Avec cette méthode, le point est invisible sur l'endroit du tissu.
1 Repliez le tissu pour que la partie piée dépasse d'environ 5 à 7 mm. 2 Repassez et faites à la main les points de bâti.
5à7mm
3 Placez le vêtement de sorte que le point gauche atteigne 1 ou 2 fils du pli intérieur. 4 Baissez le levier du pied-de-biche et commencez à coudre. Cousez de manière régulière de sorte que les petits points soient cousus régulièrement sur le côté droit. 5 Une fois la couture terminée, retirez les points d'arrêt et dépliez le tissu.
Points équilibrés
Envers du tissu
Endroit du tissu
Petits points régulièrement répartis sur l'endroit du tissu.
L'aiguille pique trop de tissu
Envers du tissu
Endroit du tissu. Grands points sur l'endroit.
L'aiguille n'accroche pas le pli
Envers du tissu
Endroit du tissu Les coutures d'ourlet invisible ne passent pas au travers
- Entretien des griffes d'entraînement et du crochet
Si la machine à coudre devient très bruyante ou tourne au ralenti, il est possible que du fil ou de la poussière se trouve dans le crochet ou les griffes d'entrainment. Procédez à leur entretien.
Attention
Lorsque vous nettoyez le crochet, retirez la fiche électrique.
Sinon il y a risque de blessure.
Attention
N'utilisez pas de détergent, d'eau de Javel, de benzène ou de chiffons impropres de diluant.
Sinon il y a risque de décoloration ou de fissure.
Nettoyage des griffes d'entraînement et du crochet
Retirez le pied-de-biche et l'aiguille. Desserrez les vis de la plaque d'aiguille à l'aide d'un tournevis, puis retirez la plaque d'aiguille.
Soulevez le logement de la canette dans le sens de la flèche, puis retirez-le.
Logement de la canette

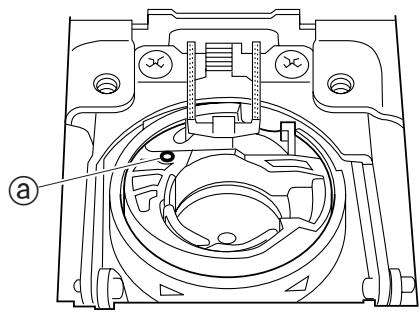

Retirez les peluches et la poussière sur les griffes d'entraînement et le crochet, puis nettoyez-les avec un chiffon doux. Vous pouvez utiliser l'embout de l'aspirateur pour retirer les peluches.
Crocket

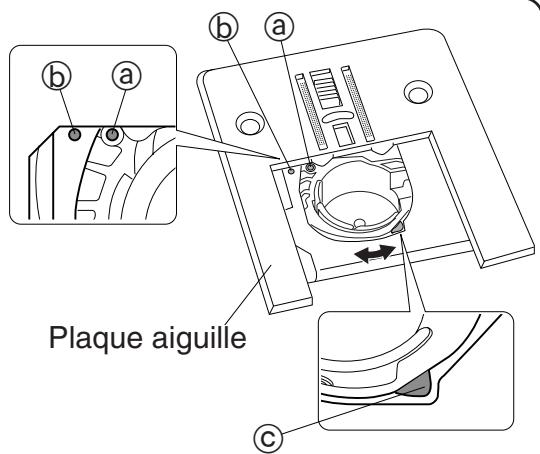

1 Installez le logement de la canette par l'avant.
La marque rouge a du boîtier canette doit être positionnée comme indiqué sur le schéma.
2 Positionnez la marque rouge A du boîtier canette en face de la marque rouge B de la plaque aiguille, l'ergot du boîtier en position comme indiqué en C. 3 Vérifiez que le logement de la canette rouge bouge doucement d'un côté à l'autre comme indiqué par la flèche.
4 Serrez les vis de fixation de la plaque d'aiguille.
Faites tourner le volant pour voir si le crochet se déplace de manière régulière.
Si le logement de la canette est mal fixé, le volant est lourd et tourne difficilement.
Le cas échéant, retirez la plaque d'aiguille et le logement de la canette et réinstallez-les.

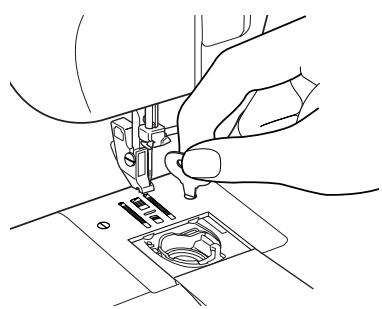

Installez l'aiguille et le pied-de-biche. Vérifiez que l'aiguille rentre correctement dans le trou de la plaque d'aiguille en tournant le volant vers vous.
Avertissement
Lorsque vous remplacez l'ampoule, débranchez la fiche électrique et attendez que l'ampoule refroidisse. Sinon vous risquez de vous brûler ou de vous électrocuter.

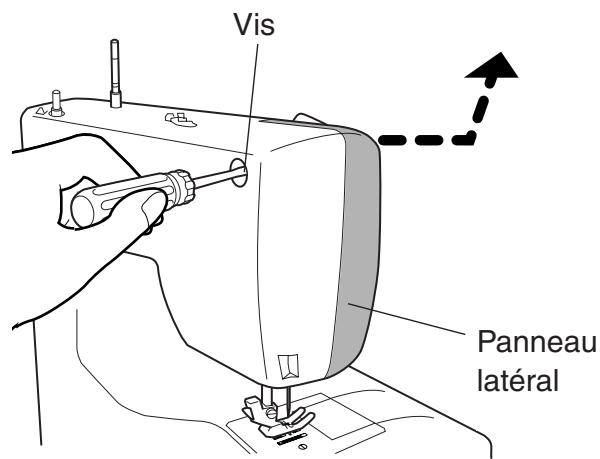

Desserrez la vis avec l'un de vos tournevis "+" et retirez le panneau neutra dans le sens de la flèche.
Tournez l'ampoule dans le sens contraire des aiguilles d'une montre comme illustré par la flèche et retirez-la.
Vissez la nouvelle ampoule dans le sens des aiguilles d'une montre pour l'installer.
Remarque : Utilisez une ampoule d'une puissance maximale de 15 W.
Réinstallez toujours le panneau étalonnage après avoir remplacé l'ampoule.
Dépannage
Quel est le problème ? Passez en revue les possibilités suivantes avant de contacter le centre SAV pour faire réparer votre machine.
| Problème | Cause | Solution | Page |
| Ne tourne pas
Ne fonctionne
pas | La fiche électrique n'est pas
branchée | Branchez correctement la fiche
électrique | 10 |
| Le fil est emméché dans le
crochet ou ce dernier contient
une aiguille cassée | Nettoyez le crochet | 37 |
| Bruit prononcé
Rotation lente | Il y a du fil ou de la poussière
dans le crochet ou les griffes
d'entrainment | Eliminez les bouts de fil ou la
poussière | 37 |
| Aiguille cassée | L'aiguille est mal placée | Placez l'aiguille correctement | 21 |
| La vis de fixation de l'aiguille
est desserrée | Serrez bien la vis | 21 |
| L'aiguille est trop fine pour le
tissu | Utilisez une aiguille adaptée au
tissu | 22 |
| La tension du fil supérieur est
trop grande | Réglez la tension du fil | 28 |
| La tension sur le tissu est trop
grande | Ne tirez pas trop sur le tissu | 23 |
| Le logement de la canette
n'est pas dans la bonne
position | Corrigez la position du logement
de la canette | 38 |
| Fil supérieur
cassé | Les fils inférieur et supérieur
ne sont pas enfilés
correctement | Enfilez les fils inférieur et
supérieur | 14, 15 |
| Le fil est emméché dans le
logement de la canette ou le
crochet | Retirez les bouts de fil des griffes
d'entrainment et du crochet | 37 |
| La tension du fil supérieur est
trop grande | Réglez la tension du fil | 28 |
| L'aiguille est piée | Utilisez une aiguille en bon état | 21 |
| La pointe de l'aiguille est
émoussée |
| Fil supérieur
cassé | Le fil est sorti de son logement | Enfilez le fil supérieur | 14 |
| Pas
d'entrainment
du tissu | Il y a des bouts de fil dans la
griffe d'entrainment | Retirez les bouts de fil des griffes
d'entrainment et du crochet | 37 |
| La molette de sélection du
point est réglée sur “2” ou “4” | Choisissez un autre point | 18 |
| Points manquants | L'aiguille est mal placée | Placez l'aiguille correctement | 21 |
| L'aiguille est pliee | Utilisez une aiguille droite | 21 |
| L'aiguille et le fil ne sont pas adaptés au tissu | Cousez avec une aiguille et du fil adaptés au tissu | 22 |
| Le fil supérieur est mal enfilé | Enfilez le fil supérieur correctement. | 15 |
| Le tissu se plisse | La tension du fil supérieur est trop grande | Réglez la tension du fil | 28 |
| Les fils inférieur et supérieur ne sont pas enfilés correctement | Enfilez de nouveau les fils inférieur et supérieur | 14, 15 |
| L'aiguille est trop épaissé pour le tissu | Utilisez une aiguille adaptée au tissu | 22 |
| L'aiguille est émoussée | Utilisez une aiguille en bon état | 21 |
| Le fil supérieur apparait sur l'envers du tissu | Le fil inférieur est mal acheminé | Enfilez de nouveau le fil inférieur | 14 |
| La tension du fil supérieur est trop grande | Réglez la tension du fil | 28 |
| La canette est mal insérée dans son logement | Introduisez correctement la canette dans son logement | 14 |
| Le fil supérieur apparait sur l'envers du tissu | Le fil supérieur est mal enfilé | Enfilez le fil supérieur correctement. | 15 |
| La tension du fil supérieur est trop faible | Réglez la tension du fil | 28 |
| Le fil supérieur est mal enfilé (il ne passé pas par le guide-fil) | Enfilez le fil supérieur correctement. | 15 |
Si les solutions proposées ci-dessus ne résolvent pas le problème, contactez le centre de SAV de la manière indiquée dans la garantie.
Lorsque vous appelez notre service après-vente, merci d'indiquer le MODELE et la SERIE de votre produit inscrits au dos de votre machine à coudre.
Matériel à double isolation (230-240v)
Matériel compte à la fois une isolation principale et une isolation supplémentaire. Ce matériel ne compte pas de moyen de raccordement de la masse à un conducteur de protection mis à la terre. Les matériels à double isolation (symbole double carré) sont des matériels de classe II. Toute intervention pratiquée sur des matériels à double isolation doit être effectuée par du personnel qualifié.
Mesures de sécurité relatives à la pile
Avertissement
En cas de contact de la solution alcaline de la pile avec les yeux, la peau ou les vêtements, rincez à grande eau et consultez immédiatement un médecin.
Sinon il y a risque de blessure.
Attention
- Ne pas provoquer de court-circuit, démonter, chauffer, recharger, déformer ou jeter au feu.
- Ne pas insérer les piles en se trompant de polarité.
- Ne pas exposer les piles à un choc violent en les laissant tomber ou en les jetant.
Ceci pourrait provoquer une fuite de la solution alcaline.
Recyclage
Nous sommes concernés par la protection de l'environnement. Nous nous efforçons de réduire l'impact négatif de nos produits sur l'environnement en améliorant continuellement nos produits et nos méthodes de production.
Lorsque le moment est venu de vous débarrasser de votre ancien appareil, nous vous demandons de le faire de la manière la plus respectueuse de l'environnement.
Le logo se situant à l'arrière de votre machine et sur la plaque d'identification signifie que ce produit tombe sous l'application de la directive européenne concernant les déchets des équipements électroniques et électriques (DEEE) et sous la directive concernant la restriction de l'usage de certaines substances dangereuses dans les équipements électriques et électroniques ("Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment" (ROHS)). Vous ne pouvez donc pas jeter votre appareil avec d'autres déchets ménagers. Lorsque vous vous séparez de votre ancien appareil, vous devez vous assurer de le faire dans le respect de la législation locale et nationale et que celui-ci soit repris sous la Catégorie 2 "Petit électroménager" DEEE. Sachez que vous vous exposez à des poursuites judiciaires en cas de non-respect des règles de recyclage. Veuillez vous renseigner auprès des autorités nationales ou locales compétentes (ou sur Internet) afin de trouver quels sont les systèmes de collecte et de recyclage à votre disposition ainsi que leurs localisations. Si vous faites l'achat d'un de nos produits auprès de notre société, nous ferons directement la reprise de votre ancien appareil, et ce, quel qu'en soit la marque.
En tant que personne responsable, vous pouvez avoir un impact positif sur la réutilisation, le recyclage et les autres formes de récupération des déchets électriques et électroniques (DEEE). Ceci permettra de réduire l'usage des décharges et de minimiser l'impact environnemental des produits que vous utilisez.
Les substances dangereuses présentes dans les produits électriques et électroniques peuvent avoir un effet néfaste sur la santé et sur l'environnement.
Série SP10
| Type de crochet | Horizontal |
| Aiguille | Aiguille pour machine à coudre domestique (HA-1) |
| Canette | Canette en plastique TOYOTA |
| Longueur de point maximale | 4 mm |
| Largeur de point maximale | 5 mm |
| Position de l'aiguille standard | Standard centre, standard gauche |
| Poids de la machine à coudre (unité principale) | 6,3 kg |
| Dimensions de la machine à coudre | Largeur : 412 mm
Profondeur : 192 mm
Hauteur : 292 mm |
| Tension nominale | 220 - 240 V ~ |
| Fréquence nominale | 50 Hz |
| Consommation nominale de courant | 85 W |
| Ampoule | 15 W |
| Pile | Alcaline 1,5 V, Mignon/AA/LR6 |
Si vous avez des questions sur cette machine à coudre TOYOTA, consultez la garantie pour plus de détails.
Importé par :
Avenue de l'Industrie 21, Parc Industriel, 1420 Braine-l'Alleud BELGIQUE
TEL: +32 (0) 2387 0707 FAX: +32 (0) 2387 1995
Filiale britannique
Filiale autrichienne
