Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l’appareil, les textes sont facilement compréhensibles et reportent à des images détaillées. On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes. Les conseils de nettoyage donnés vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle. Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les demandes qui pourront surgir sur l’utilisation du lave-vaisselle.
INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.
TOUT AUTRE EMPLOI EST À CONSIDÉRER COMME ÉTANT IMPROPRE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS. LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNIQUES, LE NUMÉRO MATRICULE ET LE MARQUAGE EST VISIBLEMENT POSITIONNÉE SUR LE BORD INTERNE DE LA PORTE. LA PLAQUE SUR LE BORD INTERNE DE LA PORTE NE DOIT JAMAIS ÊTRE ENLEVEE.
SI L’APPAREIL EST INSTALLÉ SUR DES SOLS RECOUVERTS DE MOQUETTE, IL FAUT FAIRE ATTENTION À CE QUE LES OUVERTURES DANS LA PARTIE INFÉRIEURE NE SOIENT PAS OBSTRUÉES.
ÉVITER UNE DISPERSION D’ÉNERGIE ÉLECTRIQUE.
LE SYMBOLE PRESENT SUR L'APPAREIL OU SUR LA DOCUMENTATION QUI L'ACCOMPAGNE INDIQUE QUE CE PRODUIT NE PEUT EN AUCUN CAS ETRE TRAITE COMME DECHET MENAGER. IL DOIT PAR CONSEQUENT ETRE REMIS A UN CENTRE DE COLLECTE DES DECHETS CHARGE DU RECYCLAGE DES EQUIPEMENTS ELECTRIQUES ET ELECTRONIQUES. POUR LA MISE AU REBUT, RESPECTEZ LES NORMES RELATIVES A L'ELIMINATION DES DECHETS EN VIGUEUR DANS LE PAYS D'INSTALLATION. POUR OBTENIR DE PLUS AMPLES DETAILS AU SUJET DU TRAITEMENT, DE LA RECUPERATION ET DU RECYCLAGE DE CET APPAREIL, VEUILLEZ VOUS ADRESSER AU BUREAU COMPETENT DE VOTRE COMMUNE, A LA SOCIETE DE COLLECTE DES DECHETS OU DIRECTEMENT A VOTRE REVENDEUR. EN CAS D’ANOMALIE DE FONCTIONNEMENT, DÉBRANCHER LE LAVEVAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE ROBINET DE L’EAU. NE PAS UTILISER D’APPAREILS ENDOMMAGÉS PAR LE TRANSPORT ! EN CAS DE DOUTE, CONSULTER VOTRE REVENDEUR. L’APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ SELON LES INSTRUCTIONS FOURNIES PAR LE CONSTRUCTEUR OU PAR UN PERSONNEL QUALIFIÉ. LE LAVE-VAISSELLE DOIT ETRE UTILISE PAR DES ADULTES. SON UTILISATION PAR DES PERSONNES AVEC DES CAPACITES PHYSIQUES ET/OU MENTALES REDUITES N’EST ADMISE QUE SOUS LA SUPERVISION D’UN RESPONSABLE POUR LEUR SECURITE. NE PAS LAISSER A LA PORTEE DES ENFANTS LES DETERSIFS, POUDRES DE LAVAGE ET LES MATERIAUX DE L’EMBALLAGE (SACHETS EN PLASTIQUE, POLYSTYRENE, ETC.), NE PAS LES LAISSER S’APPROCHER DU LAVE-VAISSELLE ET JOUER AVEC ; IL POURRAIT Y AVOIR, A L’INTERIEUR, DES RESIDUS DE DETERSIF POUVANT CAUSER DES LESIONS IRREPARABLES AUX YEUX, A LA BOUCHE ET A LA GORGE, ET MEME PROVOQUER L’ETOUFFEMENT. NE PAS INTRODUIRE DE SOLVANTS COMME L’ALCOOL TÉRÉBENTHINE QUI POURRAIENT PROVOQUER L’EXPLOSION.
NE PAS BOIRE L’EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME DE LAVAGE ET AVANT LE SÉCHAGE.
MODÈLES DOTÉS D’ACQUASTOP ACQUASTOP EST UN DISPOSITIF QUI EMPÊCHE LE DÉBORDEMENT EN CAS DE FUITES D’EAU. APRÈS L’INTERVENTION D'ACQUASTOP, IL FAUT CONTACTER UN TECHNICIEN QUALIFIÉ AFIN DE TROUVER ET DE RÉPARER LA PANNE. DANS LES MODÈLES DOTÉS D’ACQUASTOP LE TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLECTROVALVE. NE PAS COUPER LE TUYAU ET NE PAS LAISSER TOMBER L’ÉLECTROVALVE DANS L’EAU. SI LE TUYAU D’ALIMENTATION EN EAU EST ENDOMMAGÉ, DÉBRANCHER L’APPAREIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE. TOUT DE SUITE APRÈS L’INSTALLATION, EFFECTUER UN ESSAI DE LAVAGE EN SUIVANT LES INSTRUCTIONS INDIQUÉES AUX PAGES SUIVANTES. EN CAS DE DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER L’APPAREIL DU RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE D’ASSISTANCE TECHNIQUE LE PLUS PROCHE. NE PAS ESSAYER DE RÉPARER L’APPAREIL. LE LAVE-VAISSELLE RÉPOND À TOUTES LES CONDITIONS IMPOSÉES PAR LES NORMES DE SÉCURITÉ EN VIGUEUR ET RELATIVES AUX APPAREILLAGES ÉLECTRIQUES. D’ÉVENTUELS CONTRÔLES TECHNIQUES NE DEVRONT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL SPÉCIALISÉ ET AUTORISÉ: LES RÉPARATIONS EFFECTUÉES PAR UN PERSONNEL NON AUTORISÉ COMPORTENT NON SEULEMENT L'ANNULATION DE LA GARANTIE, MAIS PEUVENT ÊTRE ÉGALEMENT UNE SOURCE DE DANGER POUR L’UTILISATEUR.
Placer l’appareil à l’endroit choisi. On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce. Si le lavevaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la direction désirée. Pour le passage des tuyaux et du câble d’alimentation, le trou doit avoir un diamètre minimum de 8 cm. Mettre à niveau l’appareil au sol à l’aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lavevaisselle. Il est absolument interdit d’encastrer le lave-vaisselle sous une table de cuisson en vitrocéramique. Il est possible d’encastrer le lave-vaisselle sous une table de cuisson traditionnelle à la condition que le plan de travail de la cuisine soit continu, et que ce lave-vaisselle et la table soient montés et fixés correctement, de façon à ne pouvoir causer aucune situation de danger. Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d’autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimums, mise en place, etc.). Seulement ppour les modèles à pose libre : - Il est absolutement interdit de monter une table de cuisson sur un lavevaisselle pose libre. - Si l’appareil ne se trouve pas dans une niche et est donc accessible sur un côté, revêtir la partie de la charnière de la porte pour des raisons de sécurité (risque de blessures). Les protections sont disponibles comme accessoire auprès des revendeurs spécialisés ou le SAV. - Pour encastrer le lave-vaisselle, il faut acheter le Certains modèles sont dotés d’un seul pied postérieur à crémaillère réglable à l'avant à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil.
Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.
Dans les modèles dotés d'ACQUASTOP le filtre est déjà présent dans la bague filetée.
60°C. En alimentant l’appareil avec de l’eau chaude, le temps de lavage sera raccourci de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique de l’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d’eau froide.
Il est important d’éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d’un orifice grâce auquel il est possible de le fixer à l’aide d’un lacet au mur ou au robinet. L’extrémité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l’eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placer le tuyau d’évacuation à une hauteur maximale de 85 cm du sol.
LA FICHE À L’EXTRÉMITÉ DU CÂBLE D’ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR SUR LES INSTALLATIONS ÉLECTRIQUES. LA FICHE DEVRA ÊTRE ACCESSIBLE APRÈS L’INSTALLATION. NE JAMAIS ÔTER LA FICHE EN TIRANT LE CÂBLE. EN CAS D’ENDOMMAGEMENTS DU CÂBLE D’ALIMENTATION, LE FAIRE REMPLACER PAR LE FABRICANT OU PAR UN SAV AGRÉÉ. ÉVITER L’UTILISATION D’ADAPTATEURS OU DE DÉRIVATEURS CAR ILS POURRAIENT PROVOQUER DES ÉCHAUFFEMENTS ET DES BRÛLURES.
PRÉVOIR SUR LA LIGNE D’ALIMENTATION DE L'APPAREIL UN DISPOSITIF D’INTERRUPTION OMNIPOLAIRE AVEC DISTANCE D'OUVERTURE DES CONTACTS ÉGALE OU SUPÉRIEURE À 3,5MM SITUÉ DANS UN ENDROIT FACILEMENT ACCESSIBLE. LE BRANCHEMENT AU RÉSEAU ÉLECTRIQUE DOIT ÊTRE EXÉCUTÉ EXCLUSIVEMENT PAR UN TECHNICIEN SPÉCIALISÉ EN SUIVANT LE SCHÉMA CI-DESSOUS ET CONFORMÉMENT AUX LOIS EN VIGUEUR.

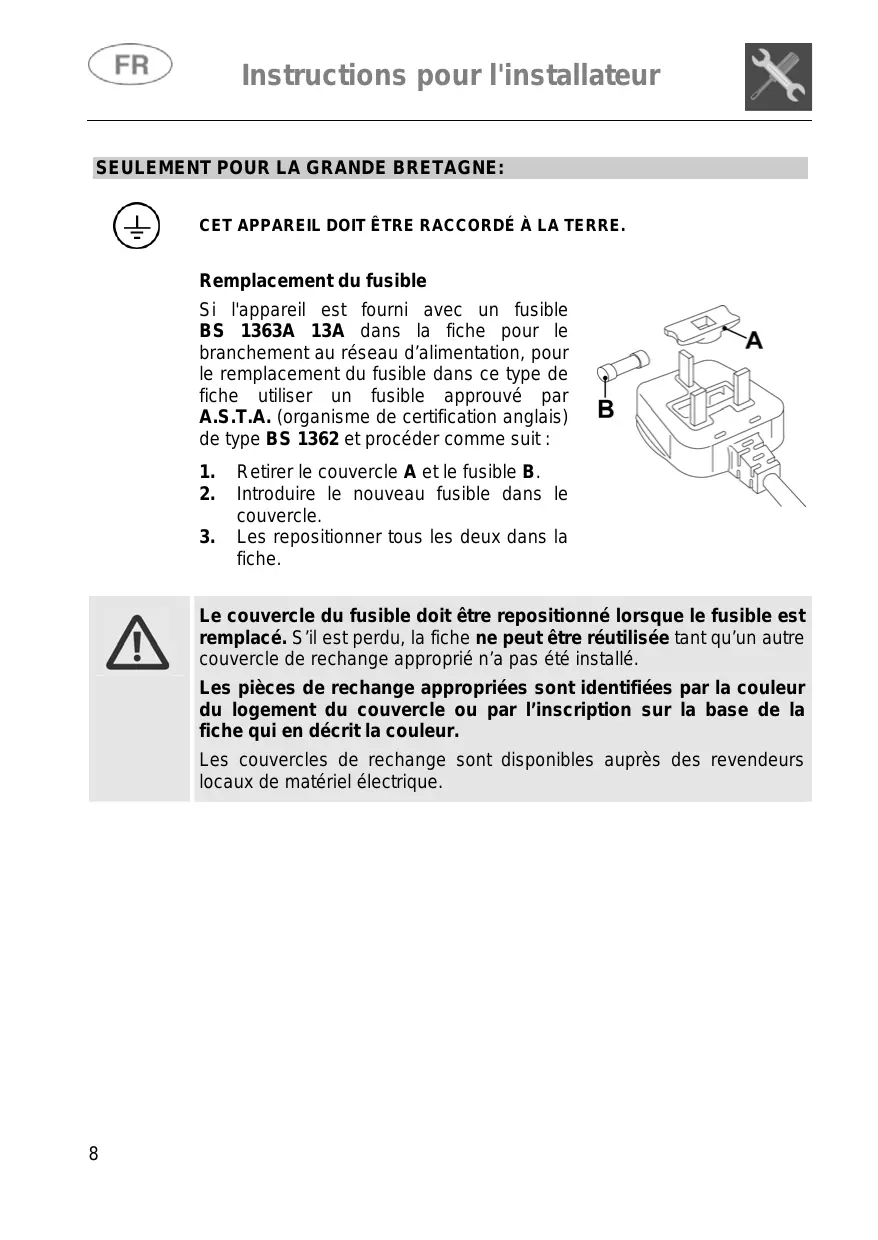

N = bleu Remplacement du fusible Si l'appareil est fourni avec un fusible BS 1363A 13A dans la fiche pour le branchement au réseau d’alimentation, pour le remplacement du fusible dans ce type de fiche utiliser un fusible approuvé par A.S.T.A. (organisme de certification anglais) de type BS 1362 et procéder comme suit : 1. 2. 3. Les repositionner tous les deux dans la fiche.
Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l’inscription sur la base de la fiche qui en décrit la couleur. Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.
Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes frontal. La programmation et le choix des options n’est possible qu’avec la porte fermée.
Prélavage à froid Lavage à 65°C Rinçage à froid Rinçage à 70°C Séchage Prélavage à 45°C Lavage à 70°C 2 rinçages à froid Rinçage à 70°C Séchage
(**) Voir étiquette énergie (2) température de l’eau et ambiante, du type et de la quantité de vaisselle.
Avant de faire démarrer un programme de lavage, vérifier que: • Le robinet de l’eau soit ouvert. • Il y a du sel régénérant dans le réservoir de l’adoucisseur. • Il y a la dose adéquate de détergent dans le réservoir du distributeur sur la porte. • Les paniers sont chargés correctement. • Les bras de lavage tournent librement et sans obstacles. • La porte du lave-vaisselle soit bien fermée.
Les voyants donneront l'indication de l’« état » du lave-vaisselle. PROGRAMMATION Les opérations de programmation ne sont possibles que si la porte est fermée. Avec la porte ouverte, les voyants PROGRAMMES (4) restent éteints. SÉLECTION DU PROGRAMME Presser la touche de SÉLECTION DES PROGRAMMES (3) plusieurs fois jusqu’à l’allumage du voyant correspondant au programme désiré.
MARCHE/PAUSE (2) pendant quelques secondes, jusqu’à ce que le voyant du programme sélectionné commence à clignoter (bip de confirmation). Le déroulement du programme sera mis en évidence par le clignotement du voyant, pendant toute la durée du programme. FIN DU PROGRAMME La fin du programme est indiquée par un bref signal sonore et par le clignotement simultané des voyants des programmes n. 4 et 5 (marqués « end »).
• • Si la porte est ouverte pendant le fonctionnement, à la fermeture suivante il faut de nouveau faire partir le programme comme décrit au point « DEPART DU PROGRAMME ». Le programme reprendra du point où il a été interrompu. Si la température dans la cuve est supérieure à 50°C le programme commencera après environ 30 secondes.
(disponible dans tous les programmes sauf le trempage)
DÉPART DIFFÉRÉ (présent seulement sur certains modèles) (disponible dans tous les programmes sauf le trempage)
Le retard étant sélectionné, faire partir le programme (voir le paragraphe correspondant). Le lave-vaisselle effectuera un prélavage ; une fois ce prélavage terminé, le « départ différé » programmé commence (le voyant (8) correspondant au temps manquant au début du programme et le voyant (4) indiquant le programme sélectionné clignotent).
Utiliser le programme de lavage le plus approprié à chaque type de charge. Ne pas effectuer de rinçages préliminaires. Raccorder le lave-vaisselle à une installation d’eau chaude jusqu’à 60°C (si disponible).
• ENLEVEMENT DE LA VAISSELLE À la fin du programme de lavage, attendre au moins 20 minutes avant de sortir la vaisselle de la cuve, de sorte à ce qu’elle refroidisse. Pour éviter que d’éventuelles gouttes d’eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d’abord le panier inférieur et ensuite le panier supérieur.
La quantité de calcaire contenu dans l’eau (indice de dureté de l’eau) est responsable des taches blanchâtres sur la vaisselle sèche, laquelle, avec le temps, a tendance à devenir opaque. Le lave-vaisselle est équipée d’un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l’eau les substances durcissantes. Le lave-vaisselle est prédisposé en usine pour une dureté de niveau 3 (dureté moyenne 41-60°dF – 24-31°dH).
• Dans ce cas la garantie ne serait plus valable. N’utiliser que du sel régénérant pour lave-vaisselle domestiques. Si on utilise du sel en pastilles ne pas remplir complètement le réservoir.
Faire attention à ne pas confondre l’emballage du sel avec celui du détergent : l’introduction de détergent dans le réservoir du sel endommagera l’adoucisseur.
Selon les modèles, le sélecteur qui agit sur le réglage peut être: • •
à l'intérieur de l'adoucisseur, juste sous le bouchon.
Le distributeur de détergent et le doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.
à l’eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté intérieur de la porte. Pour ajouter le produit de rinçage: • Ouvrir la porte. • Tourner le couvercle du réservoir d’¼ de tour dans le sens contraire des aiguilles d'une montre et l’enlever. • Introduire le produit de rinçage jusqu’à remplir le distributeur (140 cl environ). L’indicateur optique situé près du bouchon doit s’obscurcir complètement. Ajouter à nouveau du produit de rinçage lorsque l’indicateur optique devient clair ou lorsque le voyant du niveau de produit de rinçage s’allume sur le bandeau frontal. • Remettre le couvercle et le tourner en sens horaire. • Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement sorti car il pourrait produire de la mousse.
• • Remettre le bouchon en le tournant en sens horaire. La dose de produit de rinçage devra être augmentée si la vaisselle est opaque ou si elle présente des taches circulaires. Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra réduire la dose de produit de rinçage.
CHARGEMENT DU DÉTERGENT Pour ouvrir le couvercle du distributeur de détergent appuyer légèrement sur la touche P. Introduire le détergent et refermer soigneusement le couvercle. Durant le lavage le couvercle du distributeur sera ouvert automatiquement.
• Garder les les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité. Ne pas utiliser de produits détergents de vaisselle que l’on utilise pour laver la vaisselle à la main car ils produisent beaucoup de mousse et peuvent compromettre le fonctionnement du lave-vaisselle. Doser correctement la quantité de détergent car une quantité insuffisante provoque une élimination incomplète de la saleté, tandis qu’une quantité excessive n’augmente pas l’efficacité du lavage, mais ne représente par contre qu’un gaspillage. Dans le commerce il existe des détergents liquides et en poudre qui se différencient par leur composition chimique et peuvent contenir des phosphates, ou bien en être dépourvus mais contenir des enzymes naturels. - Les détergents avec phosphates agissent plus sur les graisses et sur les amides au-delà de 60°C. - Les détergents enzymatiques exercent par contre leur force nettoyante même à de basses températures (de 40 à 55°C) et sont plus facilement biodégradables. Ces détergents permettent d’atteindre, à de basses températures, les mêmes résultats de lavage que l’on ne pourrait obtenir qu’avec des programmes à 65°C. Pour la protection de l’environnement nous conseillons l’emploi de détergents sans phosphates ni chlore. 19
Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de lire les conseils suivants concernant la nature de la vaisselle à laver et de son placement dans les paniers. Il n’existe généralement pas de limites quant au lavage de la vaisselle d’usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques. Avant de disposer la vaisselle dans les paniers, il est nécessaire : • d’éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de lavage ; • faire tremper les casseroles ou les poêles qui présentent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement ; les placer ensuite dans le PANIER INFÉRIEUR. Effectuer un prélavage de la vaisselle sous l’eau courante avant de la charger dans les paniers représente un gaspillage inutile d’eau. Une disposition correcte de la vaisselle assure de bons résultats de lavage.
Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l’écoulement de l’eau; Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu’ils se couvrent réciproquement; Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.
Vaisselle ne pouvant être lavée dans un lave-vaisselle : • • • Vaisselle en plastique : la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur; Vaisselle et objets en cuivre, étain, zinc et laiton : elle tend à se tacher; Argenterie : la vaisselle en argent peut se tacher; Verre et cristal : les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages ; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes; Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselle, même s’il peut arriver que leurs couleurs pâlissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois.
4.4 Utilisation des paniers Le lave-vaisselle a une capacité de 12 couverts, y compris la vaisselle de service. PANIER INFÉRIEUR Le panier inférieur reçoit l’action du bras de lavage inférieur à l’intensité maximale et devra donc contenir la vaisselle la plus "difficile"et la plus sale. Toutes les combinaisons et variétés charge sont permises à condition que prenne soin de disposer la vaisselle, casseroles et les poêles de façon à ce toutes les surfaces soient exposées aux d’eau provenant du bas.
Exemples de chargement :
à contenir toute sorte de couverts, à l’exception des couverts ayant une longueur telle qu’elle pourrait empêcher la rotation du bras de lavage supérieur. On peut disposer les louches, les cuillères en bois et les couteaux de cuisine dans le panier supérieur, en faisant attention que la pointe des couteaux ne dépasse pas le panier. Le lave-vaisselle est équipé de deux paniers à couverts, solution qui permet d’en enlever un, en libérant de l’espace dans le panier inférieur, si les couverts sont peu nombreux. Les paniers sont dotés d’un système exclusif avec tablettes rabattables indépendantes l’une de l’autre, qui permettent une série de combinaisons utiles afin de bien utiliser l’espace à disposition. Complément horizontal fermé
Pour profiter au maximum de l'espace, le panier supérieur est doté de deux grilles en plastique, que l'on peut soulever pour mettre des verres hauts, p.e. des verres à pied.
CHARGEMENT DU PANIER SUPÉRIEUR Mettre les assiettes tournées vers l’avant ; les tasses et les récipients creux seront placés avec l’ouverture tournée ves le bas. Le côté gauche du panier pourra être chargé avec les tasses et les verres disposés sur deux plans. Au centre on peut enfiler les assiettes et les assiettes à dessert verticalement dans les supports prévus. Exemples de chargement :
à laver dans le panier inférieur. Procéder de la façon suivante: • • • Ces opérations sont également possibles avec le panier chargé ; dans ce cas, quand on le baisse il est préférable de le retenir avec une main pour éviter des coups à la vaisselle.
5. Nettoyage et entretien Avant d’effectuer l’entretien de l’appareil, enlever la fiche ou interrompre l’alimentation par le dispositif d’interruption omnipolaire.
Éviter l’emploi de détergents abrasifs ou acides. Les surfaces extérieures et la contre-porte du lave-vaisselle devront être nettoyées à intervalles réguliers à l’aide d’un chiffon moelleux et humide ou bien avec un détergent normal pour surfaces peintes. Les joints d’étanchéité de la porte devront être nettoyés avec une éponge humide. Il est périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon moelleux et de l’eau. NETTOYAGE DU FILTRE D’ARRIVÉE D’EAU Le filtre d’arrivée d’eau A situé à la sortie du robinet a besoin d’être périodiquement nettoyé. Après avoir fermé le robinet d’eau, dévisser l’extrémité du tuyau d’arrivée d’eau, retirer le filtre A et le nettoyer délicatement sous un jet d’eau courante. Réinsérer le filtre A dans son logement et revisser soigneusement la bague du tuyau d’arrivée d’eau. NETTOYAGE DES BRAS DE LAVAGE Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Les laver sous un jet d’eau et les réintroduire soigneusement dans leurs logements, en vérifiant que leur mouvement circulaire ne soit en aucun cas entravé. • Pour enlever le bras de lavage supérieur il faut dévisser la bague de fixation R. • Pour enlever le bras de lavage inférieur il faut tout simplement le soulever vers le haut, en tirant au milieu. • Pour enlever le bras de lavage orbital il faut saisir le bras le plus long et soulever le bras orbital vers le haut. Laver les bras sous un jet d’eau courante et les réinsérer soigneusement dans leur logement. Après avoir remonté les bras de lavage, vérifier qu'ils tournent librement. Dans le cas contraire, vérifier s'ils ont été correctement montés. ORBITAL
Les filtres doivent être nettoyés à l’eau courante avec une brosse dure. • Vérifier qu’il n’y ait pas de résidus alimentaires sur le filtre lorsque vous enlevez celui-ci. Ces résidus, en tombant dans la vidange, pourraient bloquer certains composants hydrauliques ou obstruer les trous des bras d’aspersion. • Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaisselle ne peut pas fonctionner si les filtres sont engorgés. • Remettre soigneusement les filtres dans leur logement afin d’éviter d’endommager la pompe de lavage. SI LE LAVE-VAISSELLE RESTE INUTILISÉ PENDANT LONGTEMPS : • Effectuer le programme de trempage deux fois de suite. • Débrancher la fiche de la prise de courant. • Laisser la porte légèrement ouverte de sorte à empêcher la formation de mauvaises odeurs à l’intérieur de la cuve de lavage. • Remplir le doseur de produit pour le rinçage. • Fermer le robinet de l’eau. 28
• • Raccorder le tuyau flexible d’alimentation d’eau et rouvrir le robinet.
Si le programme ne démarre pas, vérifier que : • • • La porte du lave-vaisselle ait été correctement fermée.
Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l’installation de l’adoucisseur d’eau soit correct.
ATTENTION : les interventions effectuées sur l’appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l’usager.
6. Guide de dépannage Le lave-vaisselle est en mesure de signaler une série de mauvais fonctionnements par l’allumage simultané de plusieurs voyants dont le sens est le suivant:
Si le problème persiste, s’adresser au service après-vente. Anomalie chauffage de l’eau Le chauffage de l’eau n’est pas effectué ou est effectué d’une façon anomale. Effectuer de nouveau le programme de lavage ; si le problème persiste, s’adresser au service après-vente. Anomalie relevé de la température de l’eau Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s’adresser au service après-vente. Anomalie arrivée de l’eau L’arrivée de l’eau dans le lave-vaisselle ne se fait pas ou se fait d’une façon anomale. Vérifier si les raccordements hydrauliques sont corrects, si le robinet d’entrée de l’eau est ouvert et si le filtre n’est pas obstrué. Si le problème persiste, s’adresser au service après-vente. Anomalie évacuation de l’eau L’évacuation de l’eau ne se fait pas ou se fait d’une façon anomale. Vérifier que le tuyau d’évacuation ne soit pas plié ou écrasé et que le siphon ou les filtres ne soient pas obstrués. Si le problème persiste, s’adresser au service après-vente.
Anomalie système d’arrivée de l’eau S’adresser au service après-vente.
L’alarme E7 est visualisé à la fin du cycle qui termine étant donné que le fonctionnement du lave-vaisselle n’est pas compromis. Pour mettre à “zéro” une alarme, il faut:
à cause d’une usure naturelle, ce dispositif bloquera l’entrée d’eau à l’appareil. Cet inconvenient est signalé par l’apparition d’un secteur rouge dans la petite fenêtre “A”. Dans ce cas fermez le robinet d’eau et remplacé le tuyau.
