SRT ANT 12 ECO - Antenne TV STRONG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure amplifiée DVB-T/T2
Marque	STRONG
Modèle	SRT ANT 12 ECO
Catégorie	Antenne TV
Usage	Intérieur uniquement
Type d'antenne	Active (amplifiée)
Plages de fréquences	VHF 47~230 MHz, UHF 470~870 MHz
Gain	45 dB
Impédance de sortie RF	75 Ohm
Alimentation	5 V / 40 mA via port RF du récepteur ou 12 V DC / 250 mA via adaptateur externe 230 V AC to DC
Connectique	Connecteur F femelle pour câble coaxial, prise DC IN pour adaptateur
Contenu de la boîte	Antenne, support, câble coaxial, adaptateur secteur, mode d'emploi
Polarisation	Horizontale ou verticale (ajustable)
Amplificateur	Intégré avec réducteur de bruit
Inclinaison	Horizontale et verticale pour optimisation
Installation	Support plastique, fixation libre sur surface plane
Sécurité	Débrancher l'alimentation avant branchement, utiliser accessoires d'origine, éviter les environnements humides
Entretien	Nettoyer avec un chiffon sec et doux, débrancher avant nettoyage
Conditions d'utilisation	Ne pas placer près de sources d'interférences (DECT, micro-ondes, etc.)
Compatibilité	Récepteurs numériques terrestres DVB-T/T2
Adaptateur externe	230 V AC / 12 V DC, 250 mA (fourni)
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter le service après-vente

FOIRE AUX QUESTIONS - SRT ANT 12 ECO STRONG

Comment alimenter l'antenne SRT ANT 12 ECO ?

L'antenne peut être alimentée de deux manières : soit via le port RF du récepteur (5 V / 40 mA) si celui-ci supporte l'alimentation d'antennes actives, soit via un adaptateur externe 230 V AC / 12 V DC (fourni) branché sur la prise DC IN à l'arrière de l'antenne.

Comment connecter l'antenne à mon téléviseur ?

Reliez le câble coaxial fourni à l'antenne (connecteur F femelle) puis au récepteur numérique terrestre (prise ANT IN). Branchez l'alimentation (via récepteur ou adaptateur). Allumez le téléviseur et le récepteur, puis effectuez une recherche des chaînes.

Où placer l'antenne pour une meilleure réception ?

Placez l'antenne le plus haut possible, de préférence près d'une fenêtre. Évitez les obstacles métalliques et les appareils émetteurs. Tournez lentement l'antenne autour de son axe tout en surveillant l'indicateur de signal dans le menu du récepteur pour trouver la position optimale.

Quels appareils peuvent perturber la réception ?

Évitez de placer l'antenne à proximité de téléphones DECT, GSM, micro-ondes, chauffages électriques, climatiseurs ou sèche-cheveux car ils génèrent des interférences.

Comment vérifier la force du signal ?

Dans le menu de votre récepteur numérique, sélectionnez 'Installation' ou 'Recherche des chaînes'. Un indicateur de niveau de signal s'affiche. Ajustez la position de l'antenne pour maximiser ce niveau.

Puis-je rallonger le câble coaxial ?

Oui, mais utilisez un câble de bonne qualité (75 Ohm renforcé) et des connecteurs bien isolés. Rallongez le câble au minimum, car une trop grande longueur ou un câble de mauvaise qualité réduit le signal.

Que faire si je ne reçois aucune chaîne ?

Vérifiez que l'antenne est correctement alimentée (alimentation via récepteur ou adaptateur). Assurez-vous que le câble est bien connecté et sans court-circuit. Essayez de déplacer l'antenne à différents endroits, notamment près d'une fenêtre ou en hauteur.

L'antenne peut-elle être utilisée en extérieur ?

Non, cette antenne est conçue uniquement pour un usage intérieur. Ne l'installez pas dans des pièces humides (salle de bain) ou à l'extérieur.

Comment nettoyer l'antenne ?

Débranchez l'antenne. Nettoyez-la avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants.

Que faire si l'antenne ne fonctionne pas avec mon récepteur ?

Vérifiez que votre récepteur prend en charge l'alimentation des antennes actives (5 V DC via le câble RF). Si ce n'est pas le cas, utilisez l'adaptateur externe fourni. En cas de doute, consultez le manuel de votre récepteur ou contactez le revendeur.

MODE D'EMPLOI SRT ANT 12 ECO STRONG

Merci d'avoir acheté l'antenne STRONG SRT ANT 12 ECO DVB-T/T2. Cette antenne a été conçue pour recevoir les signaux terrestres numériques. Elle peut être reliée à n'importe quel récepteur numérique terrestre (DVB-T/T2), et elle a été conçue uniquement pour un usage INTERIEUR. Cette antenne DVB-T/T2 est une antenne «de type actif», fabriquée avec un amplificateur de réduction de bruit améliorant la réception.

Nous vous recommandons de lire soigneusement ce mode d'emploi avant d'inlocker l'antenna afin d'obtenir les performances.

Données techniques:

Plages de fréquences: VHF 47~230 MHz, UHF 470~870 MHz

Gain: 45 dB

Impédance de sortie RF: 75 Ohm

Alimentation: 5 V / 40 mA via port RF du récepteur ou 12 V DC / 250 mA via adaptateur externe 230 V AC to DC

\section*{Caractéristiques spécifiques:}

Technologie d'amplificateur avec réducteur de bruit. L'incination horizontal et verticale pour une optimisation du pointage de l'émetteur et pour une réduction des bruits de fond.

2.0 Contenu de la boite

1. SRT ANT 12 ECO - Antenne amplifiée intérieure
2. Support
3. Cable Coaxial
4. Adaptateur
5. Mode d'emploi

3.0 Precautions d'utilisation

Utilisez seulement les accessoires d'origine, fournis. - Avant tout branchement : débranchez chez vous l'alimentation principale (230 V) afin d'éviter des chocs électriques pendant l'installation. Le court-circuit dans le cable PEUT endommager de manière permanente votre récepteur numérique. - N'installez jamais l'antenne en dehors de votre maison ou dans les pièces humides telles que les salles de bains. N'utilisez jamais les adaptateurs AC ne correspondant pas aux spécifications techniques, cela PEUT endommager de manière permanente votre antenne ou récepteur numérique. Vérifiez plusieurs tensions et la polarisation de l'adaptateur avant de le relier.

4.0 Branchement de l'antenne

1. Vérifiez si l'émission dans votre région est polarisée en horizontale ou verticale.

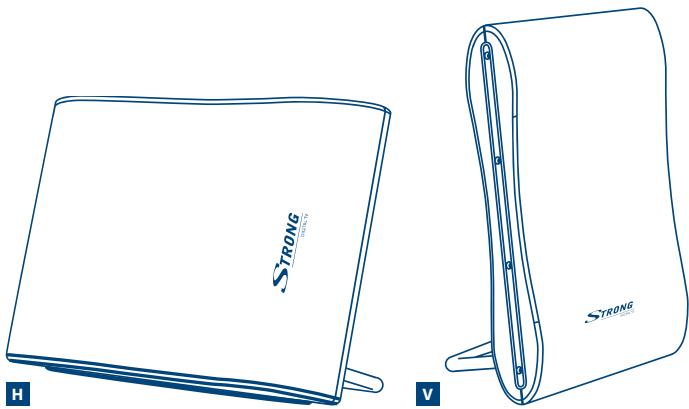

2. Mettez l'antenne dans le support plastique comme montré ci-dessous:

(H-Broadcast) antenne montée en H (V-Broadcast) antenne montée en V (Droit)

1. Débranchez votre Récepteur Numérique de l'alimentation (230 V).
2. Reliez le câble fourni RF à l'antenne : serrez soignement le fil intérieur du câble dans le connecteur femelle de type F à l'arrière de l'antenne. Tournez l'écrou dans le sens des aiguilles d'une montre avec vos MAINS jusqu'à ce qu'il soit serré.
3. Reliez l'autre côté du cable RF à votre récepteur Numérique terrestre. Normalement le connecteur d'entrée sur tout récepteur est marqué "ANT" (in) ou "RF" (in). Référez-vous au manuel d'utilisation de votre Récepteur Numérique Terrestre.
4. Connectez votre Récepteur Numérique Terrestre à l'alimentation (230V).

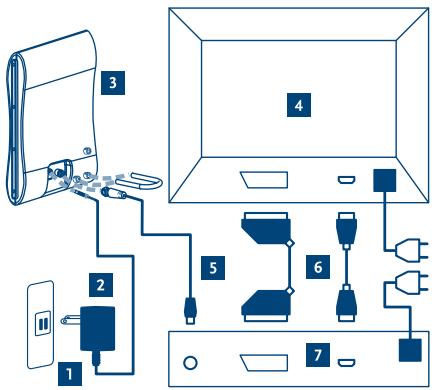

1. AC Outlet
2. Adaptateur (230 V AC/12 V DC)
3. Antenne (Vue arrière) Support (vertical)
4. Cable Coaxial
5. HDMI ou câble péritel (optionnel)
6. Récepteur Numérique DVB-T/T2

A: Alimentation de l'antenne par le récepteur numérique terrestre

1. Allumez votre TV et votre Récepteur Numérique Terrestre
2. Appuyez sur le bouton "MENU" de la télécommande de votre Récepteur Numérique Terrestre. Sélectionnez "Set Up" ou "Installation Menu" de votre récepteur si la puissance d'antenne est réalisée sur "ON". (Normalement ici est indiqué dans le menu comme puissance ANT, puissance d'antenne est. ou puissance active d'antenne.)
3. Choisissez dans le Menu de votre récepteur le titre qui affiche l'indicateur de niveau de signal. (Normalement vous pourriez trouver l'indicateur du signal dans le Menu en sélectionnant "Channel Scan").
4. Optimisez maintenant le signal de réception en trouvant la meilleure position pour l'antenne. Maintenez l'antenne dans votre main, essayez d'atteindre la position la plus élevée possible. Tournez maintenant lentement l'antenne autour de son axe (axe horizontal), surveillez en même temps les barres de signal dans le menu, une fois que l'indicateur de signal est au maximum, placez l'antenne sur cette position.
5. Il est important de bien placer l'antenne afin d'assurer un niveau maximal du signal. Vous pouvez optimiser la réception du signal en déplaçant l'antenne à différents endroits de la pièce, par exemple en la plaçant près d'une fenêtre ou en l'installant sur une haute étagère. La meilleure position peut être trouvée en essayant différents endroits.

NOTE: Il est recommandé de NE PAS placer l'antenne près des :

• Appareils sources de forts rayonnements ou interférences tels que les téléphones de DECT et de GSM, émetteurs, micro-ondes, etc... Appareils à consommation d'énergie élevée tels que le chauffage électrique, le climatiseur, le sèche-cheveux, etc...

Si vous ne trouvez pas cette option dans le menu de votre Récepteur Numérique Terrestre, vérifiez dans leur manuel l'utilisation au�� récepteur permet d'alimenter une antenne active (S V continu (DC) via le cable coaxial (RF)). Si vous avez un doute, veillez contacter leur revendeur.

Au cas où cette option ne serait pas prévue par tout récepteur numérique, vous devez relier un adaptateur secteur extérieur pour alimenter l'antenne. Demandez à votre revendeur une alimentation/adaptateur externe 220 V AC/12 V DC, 250 mA. Veuillez respecter les polarités de sortie (12 V DC) de votre adaptateur comme indiqué ci-dessous:

La prise d'alimentation externe est située à l'arrière de l'antenne.

B: alimentation de l'antenne avec un adaptateur supplémentaire

1. Utilisez cette installation si vous Recepteur Numérique Terrestre ne supporte pas l'antenne active
2. Connectez l'adaptateur fourni à «DC IN» au connecteur à l'arrière de l'antenne.
3. Continuez le positionnement de l'antenne comme décrit ci-dessus dans la section A. (points 3, 4, 5)

L'antenne ne fonctionnera pas correctement si l'amplificateur interne n'est pas activé. Par conséquent, nous recommandons de brancher l'antenne avec l'alimentation par câble de RF ou par un adaptateur externe.

Rallonger votre cable d'antenne:

Dans certains cas, vous aurez besoin de prolonger le cable de RF standard, nous vous conseillons de le faire si et seulement si vous obtenez une réception optimale du signal. Si vous nevez prolonger le cable, attention :

Utilisez une bonne qualité de cable RF, 75 Ohm renforcée. Utilisez les connecteurs bien isolés, votre revendeur peut vous conseiller. Assurez-vous que le cable interieur et l'armature sont correctement reliés aux connecteurs pour assurer l'alimentation de l'antenne et pour éviter les courts-circuits.

Si vous prolongez le câble, faites-le au minimum. Trop rallonger le câble ou employer un câble de mauvaise qualité réduira la réception de votre antenne.
