MODE D'EMPLOI LSA647X SMEG

1. Avertissements concernant la sécurité et l’utilisation____________ 48

2. Installation et pose _____________________________________ 50

2.1 Raccordement au réseau de distribution d'eau____________________________________ 50

4. Instructions pour l’utilisation ______________________________ 57

Utilisation de l’adoucisseur d’eau ______________________________________________ Utilisation du distributeur du produit de lavage et de rinçage _________________________ Avertissements et conseils généraux ___________________________________________ Utilisation des paniers _______________________________________________________

5.1 Avertissements et conseils généraux ___________________________________________ 64

6. Guide de dépannage ___________________________________ 67

Nous vous remercions d’avoir choisi notre produit. Nous vous conseillons de lire attentivement toutes les instructions que contient ce manuel afin de connaître les conditions les plus appropriées à une utilisation correcte et sûre de votre lave-vaisselle. Chaque paragraphe est proposé de sorte que vous puissiez connaître pas à pas toutes les fonctions de l’appareil, les textes sont facilement compréhensibles et illustrés par des images détaillées. On y donne des conseils utiles pour l’utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes. Les conseils de nettoyage qui y sont indiqués vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle. Ce manuel, d’une consultation facile, vous permettra de satisfaire toutes les questions que vous pourrez vous poser quant à l’utilisation de votre nouveau lave-vaisselle. INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l’installation, la mise en service et l’essai de l’appareil. INSTRUCTIONS POUR L’UTILISATEUR : elles indiquent les conseils d’utilisation, la description des commandes et les correctes opérations de nettoyage et d’entretien de l’appareil.

1. Avertissements concernant la sécurité et

Instructions pour l'installateur

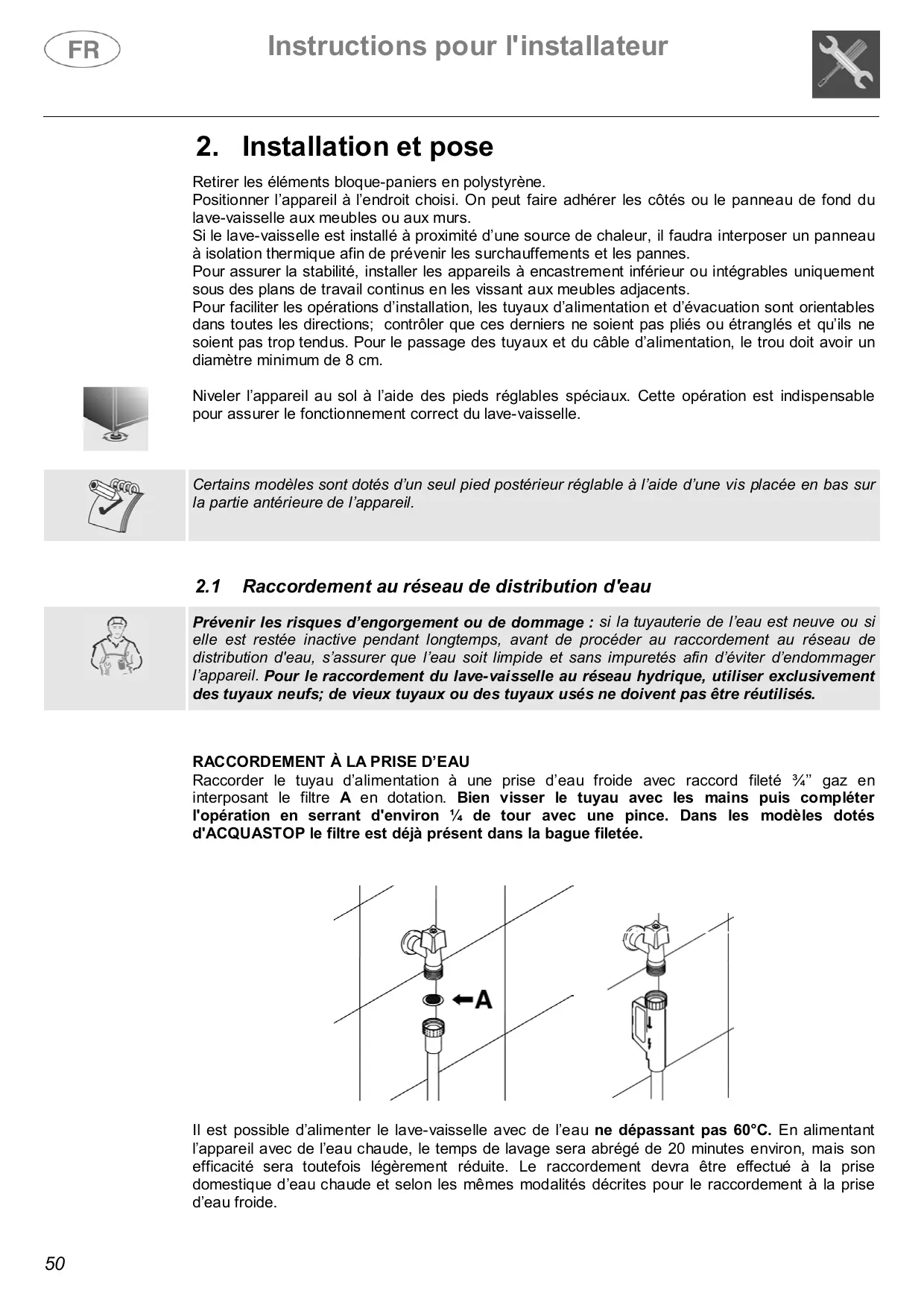

2. Installation et pose

Retirer les éléments bloque-paniers en polystyrène. Positionner l’appareil à l’endroit choisi. On peut faire adhérer les côtés ou le panneau de fond du lave-vaisselle aux meubles ou aux murs. Si le lave-vaisselle est installé à proximité d’une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer les appareils à encastrement inférieur ou intégrables uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d’installation, les tuyaux d’alimentation et d’évacuation sont orientables dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu’ils ne soient pas trop tendus. Pour le passage des tuyaux et du câble d’alimentation, le trou doit avoir un diamètre minimum de 8 cm. Niveler l’appareil au sol à l’aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lave-vaisselle. Certains modèles sont dotés d’un seul pied postérieur réglable à l’aide d’une vis placée en bas sur la partie antérieure de l’appareil.

Raccordement au réseau de distribution d'eau Prévenir les risques d’engorgement ou de dommage : si la tuyauterie de l’eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s’assurer que l’eau soit limpide et sans impuretés afin d’éviter d’endommager l’appareil. Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

RACCORDEMENT À LA PRISE D’EAU

Raccorder le tuyau d’alimentation à une prise d’eau froide avec raccord fileté ¾’’ gaz en interposant le filtre A en dotation. Bien visser le tuyau avec les mains puis compléter l'opération en serrant d'environ ¼ de tour avec une pince. Dans les modèles dotés d'ACQUASTOP le filtre est déjà présent dans la bague filetée. Il est possible d’alimenter le lave-vaisselle avec de l’eau ne dépassant pas 60°C. En alimentant l’appareil avec de l’eau chaude, le temps de lavage sera abrégé de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique d’eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d’eau froide.

Instructions pour l'installateur

RACCORDEMENT AU TUYAU D’ÉVACUATION

Introduire le tuyau spécial dans une conduite d’évacuation au diamètre minimum de 4 cm; en alternative, le mettre sur le lavabo en utilisant le support du tuyau fourni avec l’appareil, mais en prenant soin d’éviter les étranglements ou les courbures excessives. Il est important d’éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d’un orifice grâce auquel il est possible de le fixer à l’aide d’un lacet au mur ou au robinet. L’extrémité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l’eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, positionner le tuyau d’évacuation à une hauteur maximale de 85 cm du sol.

Alimentation électrique Brancher la fiche à une prise de courant adéquate et conformément aux instructions mentionnées au chapitre "1. Avertissements concernant la sécurité et l’utilisation".

Instructions pour l'utilisateur

3. Description des commandes

Le bandeau de commandes frontal Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes frontal.

TOUCHE LAVAGE À ½ CHARGE (présent seulement sur certains modèles)

TOUCHE SECHAGE ECO (présent seulement sur certains modèles)

TOUCHE RETARD PROGRAMME (présent seulement sur certains modèles)

L’afficheur d’informations Le lave-vaisselle est doté d’un AFFICHEUR pratique qui fournit toutes les informations relatives aux fonctions programmées. ALLUMAGE En appuyant sur la touche ON/OFF (1) le lave-vaisselle s’allume ainsi que le voyant (7). Au bout d’environ 3 secondes, l’AFFICHEUR (9) s’allume et l’effichage dépendra de l’état du lavevaisselle. PROGRAMMATION Dans ce modèle de lave-vaisselle toutes les opérations de programmation sont possibles uniquement avec la porte fermée. Avec la porte ouverte, sur l’AFFICHEUR (9) apparaissent les symboles -- et les VOYANTS DES PROGRAMMES (8) restent éteints.

SÉLECTION DU PROGRAMME

La sélection des programmes est possible à l’aide des touches correspondantes (2). En appuyant sur la touche correspondant au programme désiré (voir tableau), le voyant s’allume pour confirmer l’exécution de l’opération et sur l’AFFICHEUR (9) apparaît une prévision de la durée du programme en heures et minutes (“h.mm”).

SÉCHAGE est indiqué, il est possible de sélectionner le séchage ECO. On active ainsi le système de Dans les programmes où le symbole ventilation qui permet d’obtenir le séchage de la vaisselle à des températures inférieures (économie d’énergie). En choisissant cette option, on obtient un prolongement de la durée du programme (environ 50’ pour le programme BIO et environ 20’ pour tous les autres cycles). (-) Non prévu.

L’option DEMI-CHARGE (3) est facultative pour tous les programmes, à l’exclusion du trempage.

Effectuer le trempage uniquement en demi-charge. SUPER NORMAL

Selon les modèles 3/4 ou 4/6 35 g

Pour toute autre information sur l’utilisation et l’entretien du lave-vaisselle, lire attentivement le manuel ci-joint. Si la porte du lave-vaisselle n’a pas été fermée ou l’est de façon incorrecte l’AFFICHEUR D’INFORMATIONS (9) signalera l’impossibilité de mise en marche.

Réglage du produit de rinçage Dosage du détergent Type de détergent Charge Programme comparatif Norme de contrôle

TABLEAU POUR INSTITUTS DE CONTRÔLE

Instructions pour l'utilisateur

Pour mettre en marche la machine, il suffit de presser la touche MARCHE/ARRÊT (6) pendant quelques secondes jusqu’à ce que le message “Time to end” commence à clignoter et qu’un bip de confirmation se fasse entendre. À partir de cet instant, la durée du cycle sur l’AFFICHEUR (9) commence à diminuer. Ce temps, qui se met à jour pendant le cycle, est “indicatif” étsnt donné qu’il est influencé par les conditions de lavage telles que la quantité et le type de vaisselle, la température d’entrée de l’eau, etc. Pour cette raison, il est normal de voir des mises à jour au cours d’un programme (augmentations ou diminutions de minutes) surtout dans les passages d’une phase à l’autre (par exemple de lavage à rinçage).

La fin du programme est indiquée par un bref signal sonore et par l’inscription “End” sur l’AFFICHEUR (9). En appuyant sur l’une des touches du programme, l’inscription “End” disparaît de l’afficheur et le lave-vaisselle est prêt pour un nouveau cycle; même chose lorsqu’on ouvre et ferme la porte ou si l’on éteint et rallume la machine.

INTERRUPTION D’UN PROGRAMME

Pour interrompre un programme en cours, il faut:

• appuyer sur la touche MARCHE/ARRÊT (6) pendant quelques secondes jusqu’à ce que le message “Time to end” reste allumé sur l’afficheur (bip de confirmation). Il est maintenant possible de faire repartir le cycle ou bien passer au:

CHANGEMENT DE PROGRAMME

Pour changer un programme en cours, il faut:

• interrompre le programme en cours (voir “INTERRUPTION D’UN PROGRAMME”);
• sélectionner le nouveau programme;
• appuyer une nouvelle fois sur la touche MARCHE/ARRÊT (6) pour faire partir le nouveau programme.

ANNULLATION D’UN PROGRAMME

Si l’on désire anuler le programme en cours, il faut d’abord l’interrompre (voir “INTERRUPTION D’UN PROGRAMME”). Puis appuyer simultanément sur les touches P1+P2; les trois premiers voyants des programmes s’allument. Sur l’afficheur apparaîtra “P0” et la lave-vaisselle ira automatiquement à la fin du cycle en évacuant l’eau de la cuve (pendant cette phase le message “Time to end” clignote). La vidange étant terminée, sur l’afficheur apparaît “End” qui indique la fin du cycle. Si la porte est ouverte pendant le fonctionnement, à la fermeture suivante il faut de nouveau faire partir le programme comme décrit au point “MARCHE DU PROGRAMME”. Le programme reprendra du point où il a été interrompu. Si la température dans la cuve est supérieure à 50°C le programme commencera 30 secondes après la fermeture de la porte (cela pour éviter des phénomènes de “surpressions” à l’intérieur de la cuve).

Instructions pour l'utilisateur

Programmes de lavage Le lave-vaisselle est doté d’un bandeau de commandes et d’un AFFICHEUR D’INFORMATIONS (9) à partir desquels il est possible d’effectuer toutes les opérations d’allumage, d’extinction et de programmation. Avant de faire démarrer un programme de lavage, vérifier que: Le robinet de l’eau soit ouvert. Dans le réservoir de l’adoucisseur il y ait du sel régénérant. Dans le réservoir il y a la dose adéquate de détergent. Les paniers aient été chargés correctement. Les bras de lavage tournent librement et sans obstacles. La porte du lave-vaisselle soit bien fermée.

Cette fonction est particulièrement indiquée pour des charges allant jusqu’à 7 couverts et permet une économie d’eau et d’énergie électrique. En appuyant sur la touche LAVAGE À ½ CHARGE (3) on sélectionne le lavage sur un seul panier (supérieur ou inférieur). Après la sélection du programme, procéder comme suit:

en appuyant un fois sur la touche LAVAGE À ½ CHARGE (3), on sélectionne le panier supérieur et sur l’afficheur apparaît l’inscription suivante;

en appuayant une nouvelle fois sur la touche LAVAGE À ½ CHARGE (3), on sélectionne le panier inférieur;

en appuyant une troisième fois sur la touche LAVAGE À ½ CHARGE (3), on retourne en condition de lavage à plein chargement. N.B.: avec la sélection de la ½ CHARGE, l’indication de la durée du programme est modifiée. Dans le panier servant pour le programme ½ CHARGE, on pourra mettre la moitié du panier à couverts. ATTENTION: il est inutile de charger le panier non sélectionné avec de la vaisselle et des couverts car le jet d’eau n’atteindra que le panier choisi.

Par la touche RETARD PROGRAMME (5) il est possible de sélectionner un retard du départ du programme de lavage jusqu’à 12 heures. Cela permet de faire fonctionner le lave vaisselle aux heures que vous désirez. En appuyant plusieurs fois sur la touche RETARD PROGRAMME (5) sur l’afficheur apparaît le nombre d’heures de retard avec lequel on veut faire partir la machine (à partir de 12 heures). En particulier sur l’afficheur, on aura les indications suivantes.

Instructions pour l'utilisateur Après avoir choisi le retard, on fait partir le programme, presser la touche MARCHE/ARRÊT (6) pendant quelques secondes jusqu’à ce que le symbole horloge commencer à clignoter. La machine effectue un prélavage de la vaisselle; lorsqu celui-ci est terminé, le “retard programme” précédemment sélectionné se met en marche. Si l’on veut anuler le “retard programme” avec le programme en cours, il faut:

appuyer sur la touche MARCHE/ARRÊT (6) pendant quelques secondes tant que le symbole horloge reste allumé sur l’afficheur; appuyer sur la touche RETARD PROGRAMME (5) plusieurs fois jusqu’à l’annulation du retard programme (extinction du symbole horloge); appuyer sur la touche MARCHE/ARRÊT (6) pour faire partir le programme. N.B.: Il est impossible de sélectionner le “retard programme” lorsque le programme est déjà commencé. POUR ÉCONOMISER DE L’ÉNERGIE ! … ET RESPECTER L’ENVIRONNEMENT

Essayer de toujours utiliser le lave-vaisselle en pleine charge. Ne pas rincer au préalable la vaisselle à l’eau courante. Utiliser le programme de lavage le plus approprié à chaque type de charge. Ne pas effectuer de rinçages préliminaires. Raccorder le lave-vaisselle à une installation d’eau chaude jusqu’à 60°C (si disponible). Lorsque cela est possible, annuler le séchage en laissant la porte ouverte à la fin du lavage : l’air et la chaleur résiduelle sécheront parfaitement la vaisselle.

RESPECTER Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d’énergie électrique, il est conseillé: de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées; de ne pas verser le détergent directement sur la vaisselle.

EXTRACTION DE LA VAISSELLE

À la fin du programme de lavage, attendre au moins 20 minutes avant d’extraire la vaisselle, de sorte à ce qu’elle refroidisse. Pour éviter que d’éventuelles gouttes d’eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d’abord le panier inférieur et ensuite le panier supérieur.

Instructions pour l'utilisateur FONCTIONS SUPPLÉMENTAIRES (Personnalisation des paramètres utilisateur) Le système de contrôle électronique permet de personnaliser son utilisation par une procédure de programmation qui n’est pas directement accessible et qui donne la possibilité de régler le niveau de dureté de l’eau. Pour accéder à la programmation, la machine doit être allumée et avoir la porte ouverte. Procéder comme suit:

appuyer sur le bouton SÉCHAGE ÉCO (4) jusqu’à ce que sur l’afficheur apparaisse le symbole H, suivi du numéro 3, > H3; appuyer plusieurs fois sur le bouton RETARD PROGRAMME (5) pour sélectionner le niveau de réglage, selon la dureté de l’eau (H0, H1, H2, H3, H4, H5); appuyer sur le bouton MARCHE/ARRÊT (6) pour confirmer le choix et retourner au menu de sélection des programmes. Remarque: au bout de 2 minutes la machine sort automatiquement du menu d’introduction des paramètres. TABLEAU DE LA DURETÉ DE L’EAU

Duretés Allemandes (°dH) Duretés Françaises (°dF) 0-4 0-7

RÉGLAGE .h 0 .h 1 .h 2 .h 3 .h 4 .h 5 Demander les informations relatives au degré de dureté de l’eau à l’entreprise hydrique de distribution.

Instructions pour l'utilisateur

4. Instructions pour l’utilisation

Après avoir correctement installé le lave-vaisselle, le préparer afin qu’il puisse entrer en fonction en effectuant les opérations suivantes: Régler l’adoucisseur d’eau; Introduire du sel régénérant; Introduire du produit de rinçage et du détergent.

Utilisation de l’adoucisseur d’eau La quantité de calcaire contenu dans l’eau (indice de dureté de l’eau) est responsable des taches blanchâtres sur la vaisselle sèche, laquelle, avec le temps, a tendance à devenir opaque. Le lave-vaisselle est équipée d’un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l’eau les substances durcissantes. Le lave-vaisselle est prédisposé en usine pour une dureté de niveau 3 (dureté moyenne 41-60°dF – 24-31°dH). SEL En utilisant de l’eau d’une dureté moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l’adoucisseur a une capacité d’environ 1,7 kg de sel en grains et est situé sur le fond du lave-vaisselle. Certains modèles sont dotés d’un indicateur optique de niveau de sel. Dans ces modèles le bouchon du réservoir du sel contient un flotteur de couleur verte qui descend lorsque la concentration de sel dans l’eau diminue. Lorsque le flotteur vert n’est plus visible du bouchon transparent, ajouter le sel régénérant. Après avoir extrait le panier inférieur, dévisser le bouchon du réservoir en sens anti-horaire et verser le sel en utilisant l’entonnoir fourni avec le lave-vaisselle. Avant de revisser le bouchon, éliminer les éventuels résidus de sel près de l’ouverture.

À la première utilisation du lave-vaisselle, il faut également introduire, outre le sel, un litre d’eau.

Après chaque remplissage du réservoir, s’assurer que le bouchon soit soigneusement refermé. Le mélange d’eau et de détergent ne doit pas pénétrer dans le réservoir du sel car cela compromettrait le fonctionnement de l’installation de régénération. Dans ce cas la garantie ne serait plus valable.

N’utiliser que du sel régénérant pour lave-vaisselle domestiques. Si l’on utilise du sel en pastilles ne pas remplir complètement le réservoir.

Ne pas utiliser de sel alimentaire car il contient des substances non solubles qui peuvent, avec le temps, compromettre l’installation de décalcification.

Lorsque cela est nécessaire, effectuer l’opération de chargement de sel avant de faire démarrer le programme de lavage ; la solution saline excessive sera ainsi éliminée par l’eau ; un séjour prolongé d’eau salée à l’intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion. Faire attention à ne pas confondre l’emballage du sel avec celui du détergent : l’introduction de détergent dans le réservoir du sel endommage l’adoucisseur.

Instructions pour l'utilisateur

Utilisation du distributeur du produit de lavage et de rinçage Le distributeur de détergent et le doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite. À l’exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose adéquate de détergent. Le produit pour le rinçage sera par contre ajouté seulement en fonction des besoins. ADDITION DU PRODUIT POUR LE RINÇAGE Le produit de rinçage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire ; il est automatiquement ajouté à l’eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté interne de la porte.

Ouvrir la porte. Tourner le couvercle du réservoir d’1/4 de tour en sens anti-horaire et l’extraire. Introduire le produit de rinçage jusqu’à remplir le distributeur (140 cl environ). L’indicateur optique situé près du bouchon doit s’obscurcir complètement. Ajouter à nouveau du produit de rinçage lorsque l’indicateur optique devient clair ou lorsque le témoin du niveau de produit de rinçage s’allume. Remettre le couvercle et le tourner en sens horaire. Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement sorti car il pourrait produire de la mousse. RÉGLAGE DU DOSAGE DU PRODUIT DE RINÇAGE Le lave-vaisselle sort de l’usine avec le réglage moyen. Il est de toute façon possible de régler le dosage en tournant le sélecteur se trouvant à l’intérieur du doseur sur la position nécessaire: la dose sera proportionnelle à la position du sélecteur. La dose devra être augmentée lorsque la vaisselle lavée est opaque ou présente des taches circulaires.

Pour accéder au réglage du dosage il est nécessaire de tourner le bouchon d’1/4 de tour en sens anti-horaire et l’extraire. Tourner ensuite à l’aide d’un tournevis le sélecteur du dosage jusqu’à la position désirée. Remettre le bouchon en le tournant en sens horaire. La dose de produit de rinçage devra être augmentée si la vaisselle est opaque ou si elle présente des taches circulaires. Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra réduire la dose de produit de rinçage. Instructions pour l'utilisateur

CHARGEMENT DU DÉTERGENT

Pour ouvrir le couvercle du distributeur de détergent appuyer légèrement la touche P. Introduire le détergent et refermer soigneusement le couvercle. Durant le lavage le distributeur sera ouvert automatiquement.

Lorsque l’on sélectionne le programme SUPER, il faut introduire, outre la dose normale de détergent, une quantité supplémentaire dans la cavité G ou H.

N’utiliser que des détergents spécifiques pour lave-vaisselle. L’emploi de détergents de bonne qualité est important pour obtenir d’excellents résultats de lavage.

Tenir les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité.

Ne pas utiliser de produits de vaisselle que l’on utilise pour laver la vaisselle à la main car ils produisent beaucoup de mousse et peuvent compromettre le fonctionnement du lave-vaisselle.

Doser correctement la quantité de détergent. Une quantité insuffisante de détergent provoque une élimination incomplète de la saleté, tandis qu’une quantité excessive n’augmente pas l’efficacité du lavage, mais ne représente par contre qu’un gaspillage.

Dans le commerce il existe des détergents liquides et en poudre qui se différencient par leur composition chimique et peuvent contenir des phosphates, ou bien en être dépourvus mais contenir des enzymes naturels. - Les détergents avec phosphates agissent plus sur les graisses et sur les amides au-delà de 60°C. - Les détergents enzymatiques exercent par contre leur force nettoyante même à de basses températures (de 40 à 55°C) et sont plus facilement biodégradables. Ces détergents permettent d’atteindre, à de basses températures, les mêmes résultats de lavage que l’on ne pourrait obtenir qu’avec des programmes à 65°C. Pour la protection de l’environnement nous conseillons l’emploi de détergents sans phosphates ni chlore.

Sur le marché il existe aussi des détergents en pastilles qui déclarent que l’utilisation du sel ou du produit de rinçage n’est pas nécessaire. Dans certains cas ces détergents pourraient ne pas être efficaces, surtout s’ils sont utilisés pour les cycles brefs et/ou avec de basses températures de lavage. S’il y a des problèmes de performances (ex.dépôt d’une patine blanche sur la cuve ou sur la vaisselle, séchage peu satisfaisant, résidus sur la vaisselle à la fin du lavage), il est conseillé d’utiliser de nouveau des produits traditionnels (sel en grains, détergent en poudre, produit de rinçage liquide). Nous tenons à informer que, lorsqu’on retourne à l’utilisation de sel du type traditionnel, il faut attendre plusieurs cycles avant que l’installation soit bien efficace; on pourra encore trouver des traces de patine blanche sur la cuve et la vaisselle. Si le problème dure trop longtemps, contacter le Service Après-Vente.

Quand on utilise des pastilles vaisselle (se rappeler que nous conseillons d’utiliser trois produits séparés : détergent, sel et produit de rinçage), celles-ci devraient être placées dans le panier à couverts. Le distributeur est conçu pour utiliser du détergent en poudre ou liquide. Il ne s’ouvre pas complètement pendant le cycle de lavage, par conséquent une pastille ne fond pas totalement, ce qui pourrait provoquer : - quantité insuffisante de détergent libéré pendant le cycle avec des résultats de lavage peu satisfaisants; - le détergent devient compact dans le distributeur et est libéré pendant le cycle de rinçage final. L’introduction de détergent, même liquide, dans le réservoir du produit de rinçage endommagera le lave-vaisselle.

Instructions pour l'utilisateur

Avertissements et conseils généraux Avant de procéder au premier lavage avec le lave-vaisselle, il est opportun de lire les conseils suivants concernant la nature de la vaisselle à laver et de sa disposition. Il n’existe généralement pas de limites quant au lavage de la vaisselle d’usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques. Avant de disposer la vaisselle dans les paniers, il est nécessaire : d’éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de lavage ; faire tremper les casseroles ou les poêles qui présentent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement ; les placer ensuite dans le PANIER INFÉRIEUR. Si l’on doit laver une quantité réduite de vaisselle, utiliser l’option "lavage ½ charge": on obtient ainsi une économie d’énergie électrique et d’eau. Ne pas oublier de ne remplir que le panier destiné au lavage ½ charge, l’autre panier doit rester vide. Effectuer un prélavage de la vaisselle sous l’eau courante avant de la charger dans les paniers représente un gaspillage inutile d’eau. Une disposition correcte de la vaisselle assure de bons résultats de lavage. ATTENTION !

S’assurer que la vaisselle soit bien bloquée, qu’elle ne puisse pas se renverser et qu’elle n’entrave pas la rotation des bras de lavage durant le fonctionnement; Ne pas introduire de petits objets dans les paniers ; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage; Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l’écoulement de l’eau; Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu’ils se couvrent réciproquement; Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches. S’ASSURER que la vaisselle puisse être lavée dans un lave-vaisselle. Vaisselle ne pouvant être lavée dans un lave-vaisselle :

Casseroles et vaisselle en bois : elles peuvent s’abîmer à cause des températures de lavage élevées; Objets d’artisanat : ils peuvent rarement être lavés dans un lave-vaisselle. Les températures relativement élevées de l’eau et les détergents utilisés peuvent les endommager; Vaisselle en plastique : elle ne résiste pas à la chaleur et peut se déformer. La vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur; Vaisselle et objets en cuivre, étain, zinc et laiton : elle tend à se tacher; Argenterie : la vaisselle en argent peut se tacher; Verre et cristal : les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages ; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes; Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselle, même s’il peut arriver que leurs couleurs pâlissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois. Instructions pour l'utilisateur

Utilisation des paniers Le lave-vaisselle a une capacité de 14 couverts, y compris la vaisselle pour servir.

Le panier inférieur reçoit l’action du bras de lavage inférieur à l’intensité maximale et devra donc contenir la vaisselle la plus "difficile"et la plus sale. Toutes les combinaisons et variétés de charge sont permises à condition que l’on prenne soin de disposer la vaisselle, les casseroles et les poêles de façon à ce que toutes les surfaces soient exposées aux jets d’eau provenant du bas. Pour profiter au maximum de l’espace, le panier inférieur est doté de deux supports pour assiettes qui peuvent être “couchés” si l’on n’a pas d’assiettes à charger; par ailleurs, il est doté d’un support à abattant (un secteur ou deux secteurs selon les modèles) pour les assiettes de petites dimensions; pour la position de ce support, voir les illustrations.

CHARGEMENT DU PANIER INFÉRIEUR

Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les casseroles, les poêles et leurs couvercles correspondants doivent être retournés vers le bas. Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser un espace entre elles. Exemples de chargement :

Instructions pour l'utilisateur PANIER PORTE-COUVERTS On devrait disposer les couverts dans le panier de façon homogène, avec leur manche dirigés vers le bas et en faisant particulièrement attention à ne pas se blesser avec les lames des couteaux. Il est destiné à contenir toute sorte de couverts, à l’exception des couverts ayant une longueur telle qu’elle interfère avec le bras de lavage supérieur. On peut disposer les louches, les cuillères en bois et les couteaux de cuisine dans le panier supérieur, en faisant attention que la pointe des couteaux ne dépasse pas le panier. Pour les paniers à couverts, système exclusif avec tablettes rabattables coulissantes, indépendantes les unes des autres, qui permettent une série de combinaisons utiles pour tirer profit au mieux de l’espace utilisable; il est aussi possible de séparer le panier en deux parties, très bonne solution pour un lavage à ½ charge (sur les modèles qui ont cette fonction). Mouvement pour l’extraction des compléments Compléments verticaux Complément horizontal fermé Complément horizontal ouvert

Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d’une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique, mais résistant à la chaleur. Si le panier supérieur est utilisé dans la position la plus basse, on pourra également y charger des plats à condition que ces derniers soient peu sales. Le panier supérieur est doté (sur la gauche) de deux grilles en plastique rabattables pour laisser la place à des verres hauts, p. ex. verres à pied. Sur la droite se trouvent deux tablettes porte-couverts destinées aux couteaux et aux petites cuillers; si elles ne sont pas utilisées elles peuvent rester en position verticale et être accrochées au panier. Pour utiliser les espaces réservés aux petites cuillers, extraire la tablette comme indiqué dans les illustrations.

Instructions pour l'utilisateur

CHARGEMENT DU PANIER SUPÉRIEUR

Charger la vaisselle avec le côté supérieur dirigé vers l’avant ; les tasses et les récipients creux devront toujours être disposés avec leur ouverture dirigée vers le bas. On pourra charger le côté gauche du panier avec des tasses et des verres en les disposant sur deux plans. On peut disposer des assiettes et des petites assiettes au centre en les enfilant verticalement dans les supports spécifiques. Exemples de chargement :

RÉGLAGE DU PANIER SUPÉRIEUR

Le panier supérieur est réglable sur deux positions, selon les nécessités de l’utilisateur et en fonction de la hauteur de la vaisselle à laver dans le panier inférieur. Procéder de la façon suivante. Version extractible : extraire le guide droite du panier ; enlever l'arrêt en le décrochant avant comme indiqué sur la figure ; pousser le guide pour libérer les roues ; introduire dans le guide les deux roues supérieures ou inférieures, selon le réglage désiré ; repositionner l'arrêt dans sa position d'origine.

Version à touche : extraire le panier en fin de course et en tirer vers le haut le côté droit. À ce point il sera possible de disposer des assiettes plus grandes dans le panier inférieur. Pour revenir à la position initiale, extraire une nouvelle fois le panier supérieur et appuyer sur le levier de déblocage.

Instructions pour l'utilisateur

5. Nettoyage et entretien

Avant toute intervention, il faut débrancher l’alimentation électrique de l’appareil.

Avertissements et conseils généraux Éviter l’emploi de détergents abrasifs ou acides. Les surfaces externes et la contre-porte du lave-vaisselle devront être nettoyées à intervalles réguliers à l’aide d’un chiffon doux et humide ou bien avec un détergent normal pour surfaces peintes. Les joints d’étanchéité de la porte devront être nettoyés avec une éponge humide. Il est périodiquement bon (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon doux et de l’eau. NETTOYAGE DU FILTRE D’ARRIVÉE D’EAU Le filtre d’arrivée d’eau A situé à la sortie du robinet a besoin d’être périodiquement nettoyé. Après avoir fermé le robinet d’eau, dévisser l’extrémité du tuyau d’arrivée d’eau, retirer le filtre A et le nettoyer délicatement sous un jet d’eau courante. Réinsérer le filtre A dans son logement et revisser soigneusement le tuyau d’arrivée d’eau.

NETTOYAGE DES BRAS DE LAVAGE

Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Les laver sous un jet d’eau et les réinsérer soigneusement dans leurs logements, en vérifiant que leur mouvement circulaire ne soit en aucun cas entravé. Pour extraire le bras de lavage supérieur il faut dévisser la bague de fixation R. Pour extraire le bras de lavage inférieur il faut tout simplement le soulever vers le haut, en tirant au milieu. ORBITAL NETTOYAGE DU BRAS DE LAVAGE VERSION ORBITAL Pour extraire le bras de lavage ORBITAL il faut saisir le bras le plus long et soulever le bras ORBITAL vers le haut. Laver les bras sous un jet d’eau courante et les réinsérer soigneusement dans leur logement. Après avoir remonté les bras de lavage, vérifier qu'ils tournent librement. Dans le cas contraire, vérifier s'ils ont été correctement montés.

Instructions pour l'utilisateur

NETTOYAGE DU GROUPE FILTRANT

Il est opportun de contrôler périodiquement le filtre central C et, s’il le faut, le nettoyer. Pour l’extraire, il faut saisir les languettes, tourner en sens anti-horaire et soulever vers le haut; pousser d’en bas le filtre central D pour l’extraire du microfiltre; séparer les deux parties qui composent le filtre en plastique en appuyant sur le corps du filtre dans la zone indiquée par le fléches; retirer le filtre central en le soulevant.

Les filtres doivent être nettoyés à l’eau courante avec une brosse dure. Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaisselle ne peut pas fonctionner si les filtres sont engorgés. Remettre soigneusement les filtres dans leur logement afin d’éviter d’endommager la pompe de lavage. SI LE LAVE-VAISSELLE RESTE INUTILISÉ PENDANT LONGTEMPS :

Effectuer le programme de trempage deux fois de suite. Débrancher la fiche de la prise de courant. Laisser la porte légèrement ouverte de sorte à empêcher la formation de mauvaises odeurs à l’intérieur de la cuve de lavage. Remplir le doseur de produit pour le rinçage. Fermer le robinet de l’eau. AVANT DE RÉUTILISER LE LAVE-VAISSELLE APRÈS UN ARRÊT PROLONGÉ:

Contrôler qu’il n’y ait pas de dépôts de boue ou de rouille à l’intérieur de la tuyauterie ; si tel est le cas, laisser couler l’eau du robinet d’alimentation pendant quelques minutes. Rebrancher la fiche dans la prise de courant. Raccorder le tuyau flexible d’alimentation d’eau et rouvrir le robinet.

Instructions pour l'utilisateur

ÉLIMINATION DE PETITS INCONVÉNIENTS

Dans certains cas, il est possible d’éliminer personnellement d’éventuels inconvénients avec l’aide des instructions suivantes : Si le programme ne démarre pas, vérifier que :

Le lave-vaisselle soit branché au réseau électrique; La distribution d’énergie électrique n’ait pas été interrompue; Le robinet de l’eau soit ouvert; La porte du lave-vaisselle ait été correctement fermée. Si de l’eau stagne dans le lave-vaisselle, vérifier que :

le tuyau d’évacuation ne soit pas plié ; le siphon de vidange ne soit pas bouché ; les filtres du lave-vaisselle ne soient pas engorgés. Si la vaisselle n’est pas nettoyée, vérifier que :

le détergent ait été introduit en quantité suffisante ; il y ait du sel régénérant dans le réservoir spécifique ; la vaisselle ait été disposée correctement ; le programme sélectionné soit approprié au type et au degré de saleté de la vaisselle ; tous les filtres soient propres et correctement insérés dans leurs logements ; les orifices de sortie de l’eau des bras de lavage ne soient pas bouchés ; aucun objet n’ait bloqué la rotation des bras de lavage. Si la vaisselle ne sèche pas ou reste opaque, vérifier que :

il y ait du produit de rinçage dans le distributeur spécifique ; le réglage de la distribution de ce produit soit correcte ; le détergent utilisé soit d’une bonne qualité et qu’il n’ait pas perdu ses caractéristiques (par exemple à cause d’une conservation avec l’emballage ouvert). Si la vaisselle présente des rayures, des taches…vérifier que :

le réglage du dosage du produit de rinçage ne soit pas excessif. Si des traces de rouille sont visibles dans la cuve :

la cuve est en acier résistant à la corrosion et donc d’éventuelles taches de rouille sont dues à des éléments externes (morceaux de rouille provenant de conduites de l’eau, de casseroles, de couverts, etc.). Pour éliminer ces taches il existe dans le commerce des produits spécifiques. Vérifier que soient utilisées de justes doses de détergent. Certains détergents peuvent être plus corrosifs que d’autres. Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l’installation de l’adoucisseur d’eau soit correct. Si, après l’application des instructions susmentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d’assistance technique autorisé le plus proche. ATTENTION : les interventions effectuées sur l’appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l’usager.

Instructions pour l'utilisateur

6. Guide de dépannage

Le lave-vaisselle est doté d’un système d’autodiagnostic à même de relever et de signaler une série prédéfinie de pannes possibles. TABLEAU DES ANOMALIES RELEVÉES PAR LE SYSTÈME D’AUTODIAGNOSTIC ANOMALIE

DESCRIPTION Intervention du système anti-débordement (s’il est présent). Intervention du système qui limite le niveau de l’eau dans le lave-vaisselle. La machine ne chauffe pas l’eau. Sonde de la temérature débranchée. La machine n’est pas en mesure de charger l’eau. La machine n’évacue pas l’eau de la cuve. La machine n’est pas en mesure de mesurer de façon précise la quantité d’eau chargée. Anomalie dy système de distribution de l’eau dans le paniers.

Les alarmes E1, E2, E3, E4, E8, E9 provoquent le “forçage” en fin de cycle du programme en cours. Les alarmes E5, E6 interrompent le programme en cours et lorsque la cause est résolue le programme reprend. L’alarme E7 est visualisé à la fin du cycle qui termine étant donné que le fonctionnement du lave-vaisselle n’est pas compromis. Pour mettre à “zéro” une alarme, il faut:

ouvrir et fermer la porte; ou bien, éteindre et rallumer la machine. Il est maintenant possible de reprogrammer le lave-vaisselle. Si l’anomalie persiste, se mettre en contact avec le service assistance agréé.

Largeur Profondeur mesurée au profil externe du bandeau de commandes Hauteur Capacité Pression eau d’alimentation Données électriques 597 ÷ 599 mm Installation libre : 600 mm de 850 mm à 870 mm Couverts standards Min. 50 – max. 900 kPa (min. 0.5 – max. 9 bars) Voir plaque des caractéristiques
