L'APPAREIL EST CONÇU POUR EFFECTUER LA FONCTION SUIVANTE: CUISSON ET RÉCHAUFFEMENT D'ALIMENTS; TOUTE AUTRE UTILISATION DOIT ÊTRE CONSIDÉRÉE COMME IMPROPRE. LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'UTILISATIONS AUTRES QUE CELLES INDIQUÉES DANS LE PRÉSENT MANUEL. NE PAS LAISSER LES DÉCHETS DE L'EMBALLAGE DANS LE MILIEU DOMESTIQUE. SÉPARER LES DIFFÉRENTS MATÉRIAUX PROVENANT DE L'EMBALLAGE ET LES REMETTRE AU CENTRE DE COLLECTE LE PLUS PROCHE. LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE SELON LES MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DES ÉQUIPEMENTS ÉLECTRIQUES.
LA PRISE DEVRA ETRE ACCESSIBLE UNE FOIS QUE L'APPAREIL SERA ENCASTRÈ. NE JAMAIS DÉBRANCHER LA FICHE EN TIRANT LE CABLE. NE PAS BOUCHER LES OUVERTURES, LES FENTES D'AÉRATION ET D'ÉVACUATION DE LA CHALEUR.
DÉBRANCHER L'APPAREIL ET CONTACTER LE SERVICE APRES-VENTE LE PLUS PROCHE. NE JAMAIS CHERCHER DE RÉPARER L'APPAREIL.
2002/96/CE RELATIVE AUX APPAREILS ELECTRIQUES ET ELECTRONIQUES USAGES (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE). LA DIRECTIVE DEFINIT LE CADRE POUR UNE REPRISE ET UNE RECUPERATION DES APPAREILS USAGES APPLICABLES DANS LES PAYS DE LA CE. AVANT DE METTRE EN MARCHE L’APPAREIL, IL EST OBLIGATOIRE DE RETIRER TOUTES LES ETIQUETTES ET LES FILMS DE PROTECTION QUI PEUVENT SE TROUVER A L’INTERIEUR ET A L’EXTERIEUR.

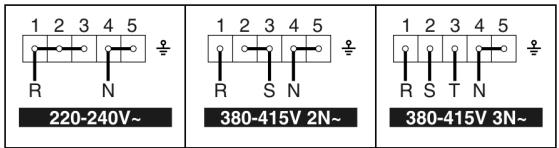

Si l’on utilise un branchement par fiche et prise, s’assurer que celles-ci sont du même type. Eviter d’utiliser des adaptateurs ou des différentiateurs, car ils pourraient provoquer des réchauffements et des brûlures. Si l’on utilise un branchement fixe, il est nécessaire de préparer, sur la ligne d’alimentation de l’appareil, un dispositif d’interruption omnipolaire avec distance d’ouverture des contacts égale ou supérieure à 3 mm, situé dans une position facilement accessible ou à proximité de l’appareil. Fonctionnement à 220-240V ∼: utiliser un câble à trois pôles de type H05RR-F / H05RN-F (câble de 3 x1.5 mm2). L'extrémité à brancher à l'appareil devra avoir le fil de mise à terre (jaune-vert) plus long d'au moins 20 mm. 2.1.1 Fours avec commandes plan Les fours munis de commandes plan ne sont pas fournis avec le cordon d’alimentation. Il faut utiliser un câble en caoutchouc H05RR-F ou H05RN-F. Pour la mise en place, s’assurer qu’il n’entre pas en contact avec des parties métalliques du boîtier externe de l’appareil. Pour accéder à la boîte à bornes, enlever le carter arrière de l’appareil en dévissant les vis. Si besoin est, modifier la disposition des cavaliers sur la boîte à bornes de la façon indiquée dans la figure. Ensuite, brancher les fils en s’assurant que le fil de terre est plus long d’au moins 20 mm. Fixer le cordon d’alimentation à l’appareil au moyen du serre-câble prévu à cet effet. 56
H05RN-F (câble de 3 x 4 mm2).
H05RN-F (câble de 4 x 2.5 mm2).
H05RN-F (câble de 5 x 1.5 mm2). L'extrémité à brancher à l'appareil devra avoir le fil de mise à terre (jaune-vert) plus long d'au moins 20 mm. Le fabricant décline toute responsabilité touchant les dommages subis par personnes et choses, découlant du non respect des prescriptions ci-dessus.

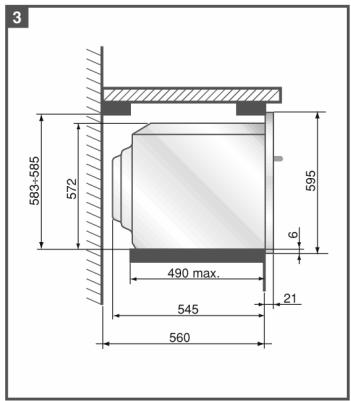

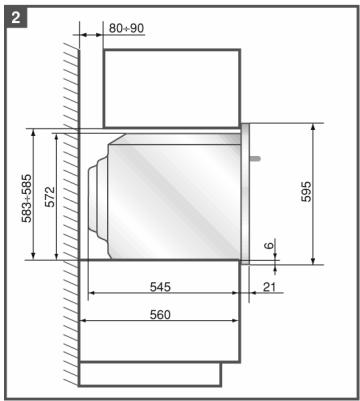

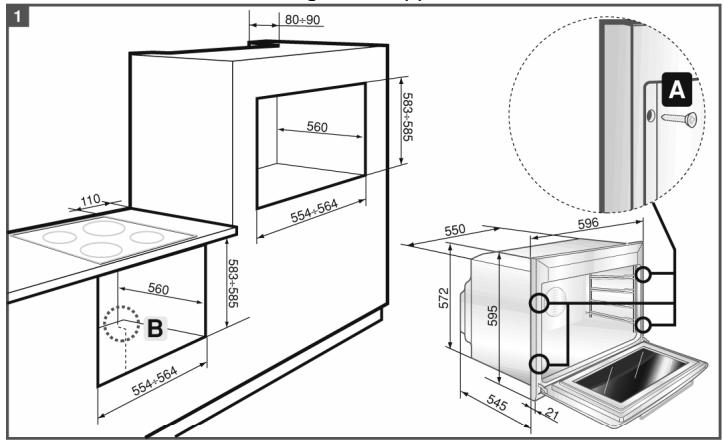

2.2 Mise en place du four L'appareil est conçu pour être encastré dans des meubles en n’importe quel matériau, à condition qu’il soit résistant à la chaleur. Respecter les dimensions indiquées dans les figures 1, 2, 3. Pour la mise en place sous le plan de travail, se conformer aux dimensions indiquées dans la figure 1-3. Pour le positionnement sous des plans de travail recevant des plans de cuisson combinés, il faut respecter une distance minimale par rapport à l’éventuelle paroi latérale d’au moins 110 mm de la façon indiquée dans la figure 1. Pour les mises en place en colonne, se conformer aux dimensions indiquées dans la figure 1-2, en tenant compte du fait que, dans la partie supérieure/arrière, le meuble devra présenter une ouverture de 80-90 mm de profondeur. Visser les 4 vis A à l’intérieur du cadre (fig. 1). Pour les installations sous un plan “top", s’assurer que la partie arrière/inférieure du meuble dispose d’une ouverture semble à celle présentée dans la figure 1 (réf. B). Pour le positionnement et la fixation du plan de cuisson, se reporter aux instructions fournies avec ce genre d’appareil.
Ne pas utiliser la porte comme levier pour faire entrer le four dans le meuble. Ne pas exercer de pressions excessives sur la porte ouverte.

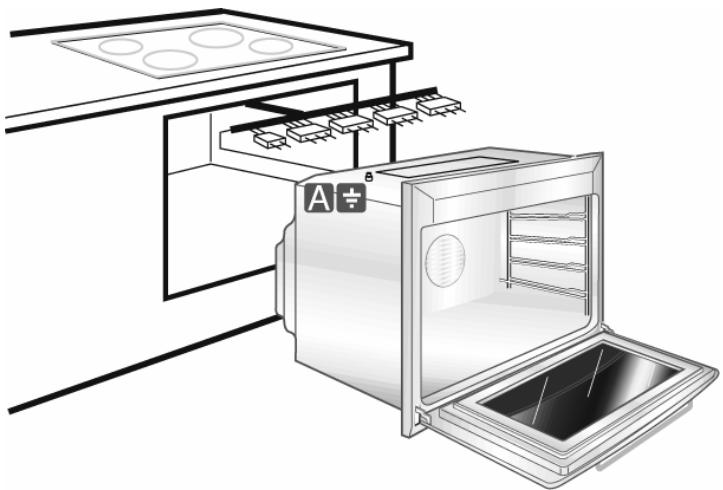

Une fois installé, le plan de cuisson combiné doit être relié au four. Introduire le four dans le logement en laissant l’espace nécessaire pour effectuer les opérations suivantes: • relier le câble de terre (jaune-vert) du plan de cuisson avec la borne de terre A du four (voir figure); • introduire les connecteurs du plan de cuisson dans les prises prévues à cet effet sur le carter supérieur du four. La couleur et les symboles des connecteurs doivent correspondre à ceux des prises du four; • si le plan de cuisson est doté d’un connecteur pour l’indicateur de chaleur résiduelle, celui-ci doit être introduit dans la prise restée libre sur le côté droit. A présent, il est possible de terminer l’installation du four dans le meuble en veillant à ce que le cordon d’alimentation suive un parcours optimal et ne reste pas en contact avec les parties chaudes.
3. DESCRIPTION DES COMMANDES 3.1 Le panneau frontal Tous les commandes et les contrôles sont réunis sur le panneau frontal.
Sur le modèle à façade en verre, la température maximale est de 260°C.
Il s’éteint lorsque la température choisie a été atteinte. Le clignotement régulier du voyant indique que la température est maintenue constamment au niveau voulu dans l’enceinte du four. MANETTE DE COMMANDE PLAN DE CUISSON Permet de régler le réchauffement du plan de cuisson, en tournant la manette dans le sens des aiguilles d’une montre sur la valeur souhaitée, comprise entre 2 et 12. MANETTE DE COMMANDE DU PLAN DE CUISSON A DOUBLE RECHAUFFEMENT Permet de régler le réchauffement du plan de cuisson dans les zones à double réchauffement. En tournant la manette dans le sens des aiguilles d’une montre entre 2 et 12, on obtient le réchauffement uniquement à l’intérieur du petit diamètre. En amenant la manette à la hauteur du symbole ou et en la relâchant (la revient sur le 12), on obtient le réchauffement des deux diamètres. Pour régler le réchauffement, tourner la manette dans le sens inverse de celui des aiguilles d’une montre sur la valeur souhaité. Pour revenir au seul réchauffement à l’intérieur du petit diamètre, tourner la manette en position 0 puis entre 2 et 12. 62
IMPORTANT (seulement pour les modèles avec commandes escamotable) Pour accéder aux boutons de commande, il faut les extraire de leur logement; pour cela, appuyer simplement sur les boutons et ils sortiront en position de fonctionnement (fig. A). Ils doivent rester dans cette position pendant le fonctionnement du four pour éviter qu’ils ne chauffent de façon excessive. Pour les reporter en position de repos, les pousser à fond jusqu’à l’arrêt. Pour ouvrir la porte du four, extraire la poignée de son logement ; pour cela, appuyer sur la poignée et elle sortira dans la juste position (fig. B). Elle restera dans cette position pendant le foncionnement du four pour éviter qu’elle ne chauffe de façon excessive.

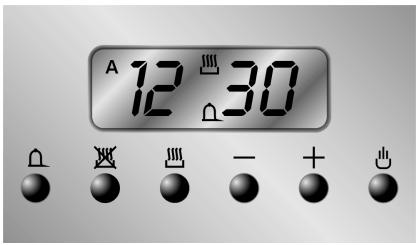

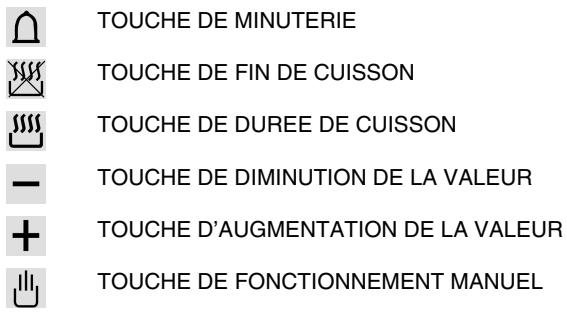

. Appuyer sur la touche pour mettre fin à l’intermittence du cadran. Appuyer sur les touches de variation de la valeur ou pour augmenter ou diminuer (une minute pour chaque pression de la touche). Appuyer sur l’une des deux touches de variation de la valeur de manière à voir afficher l’heure réelle. Avant tout reglage du programmateur, activer la fonction et la temperature voulues.
Cette programmation assure uniquement l’arrêt automatique du four en fin de cuisson. 64 Appuyer sur la touche ; continuer à appuyer et enfoncer en même temps les touches de variation de la valeur ou pour programmer la durée de cuisson. Relâcher la touche : le comptage de la durée de cuisson programmée débute aussitôt; le cadran affiche l’heure réelle ainsi que les symboles A et .
Cette programmation permet d’allumer et d’éteindre le four automatiquement. Appuyer sur la touche ; le cadran s’allume et affiche les chiffres ; maintenir la pression et appuyer en même temps sur les touches de variation de la valeur ou pour programmer la durée de cuisson. Appuyer sur la touche : le cadran affiche la somme de l’heure réelle + la durée de cuisson; maintenir la touche enfoncée tout en appuyant sur ou pour programmer l’heure de les touches de variation de la valeur fin de cuisson. Relâcher la touche ; le comptage programmé commence et le cadran affiche l’heure réelle ainsi que les symboles A et . Apres programmation, pour voir le temps de cuisson restant, appuyer sur la touche . pour voir l’heure de fin de cuisson, appuyer sur la touche . 3.2.4 Fin de cuisson A la fin de la cuisson, le four s’éteint automatiquement alors qu’un signal sonore intermittent retentit. Après neutralisation de ce signal, le cadran affiche l’heure réelle ainsi que le symbole signalant le retour à l’état d’usage manuel du four. 3.2.5 Réglage du volume de la sonnerie L’intensité de la sonnerie est modulable (3 positions). Pour le réglage, appuyer sur la touche pendant le fonctionnement. 65

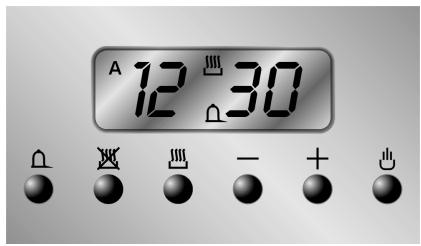

3.2.6 Neutralisation de la sonnerie La sonnerie cesse automatiquement au bout de sept minutes. Il est toutefois possible de la neutraliser à la main en appuyant sur la touche .
Le programmateur peut également servir de simple minuterie. L’utilisation de la minuterie n’interrompt pas le fonctionnement du four a la fin du temps etabli.
Appuyer sur la touche : les chiffres maintenir la touche enfoncée tout en appuyant sur les touches de variation de la valeur ou . Le relâchement de la touche est suivi et . du comptage programmé; le cadran affiche alors les symboles Apres la programmation de la minuterie, le cadran affiche a nouveau l’heure reelle. pour afficher le temps residuel, appuyer sur la touche . Le programmateur empeche la selection de valeurs incoherentes (par exemple incompatibilite entre la fin d’une cuisson et une duree plus longue). 3.2.8 Effacement des valeurs programmées Avec le programme sélectionné, enfoncer la touche de la fonction à effacer tout en utilisant les touches de variation de la valeur ou pour atteindre la valeur . L’effacement de la durée sera interprétée par le programmateur comme fin de cuisson. 3.2.9 Modification des valeurs programmées Les valeurs sélectionnées pour la cuisson peuvent être modifiées à n’importe quel moment. Il suffit de maintenir la touche de fonction enfoncée et d’appuyer en même temps sur les touches de variation de la valeur ou . 66
; voir paragraphe 5.2.1 Réglage de l’heure”
Lors de la première utilisation du four il est recommandé de le faire chauffer à la température maximum (250°C) le temps suffisant pour brûler les résidus huileux de fabrication qui pourraient transmettre aux préparations des odeurs désagréables. Sur les modèles à programmeur électronique, après une coupure de courant électrique, le dispositif d’affichage clignote régulièrement et affiche . Pour le réglage, se reporter au paragraphe "3.2 Programmateur electronique ". Pendant la cuisson, ne pas recouvrir la sole four avec des feuilles d'aluminium et ne pas y poser de casseroles ou de plats pour éviter d'endommager la couche d'émail. Si l'on veut utiliser du papier sulfurisé, le placer de façon à ce qu'il n'interfère pas avec la circulation d'air chaud à l'intérieur du four. Pour éviter les effets de la vapeur éventuellement contenue dans le four, ouvrir la porte à deux reprises: la laisser entrouverte (environ 5 cm) pendant 4 ou 5 secondes puis l’ouvrir complètement. Si la préparation exige quelques soins, laisser la porte ouverte le moins longtemps possible pour éviter que la température dans l’enceinte du four ne baisse trop vite et qu’elle n’affecte le bon déroulement de la cuisson.
L’appareil est doté d’un système de refroidissement qui entre en fonction à l’allumage du four. Le fonctionnement des turbines entraîne un flux d'air normal, qui sort dessous du côté avant du four et qui peut continuer pendant quelque temps même après l'extinction du four.
Sur les modèles à four statique, on allume en tournant la manette thermostat sur le premier cran en position lampe ( ) et il restera allumé pendant tout le temps d’utilisation du four. Sur les modèles multifonctions, cette lampe s'allume quand on tourne en même temps la manette du sélecteur de fonctions et le minuteur, ou bien quand le four est éteint, en ouvrant la porte. 67
5. ACCESSOIRES DISPONIBLES A l’intérieur du four, 4 crans permettent le positionnement des plats et des grilles à différents niveaux. Sur certains modeles ces accessoires ne sont pas tous montes.
Grille pour plat: à poser au-dessus d'une plat pour la cuisson de plats pouvant dégoutter. Plat four: utile pour la récupération des graisses provenant de plats posés sur la grille supérieure. Plat pâtisserie: pour la cuisson de gâteaux, pizzas etc. Protection supérieure: l'extraction de cette protection simplifie les opérations de nettoyage à l'intérieur du four. Pince en tube rond chromé permettant de sortir du four chaud les grilles et les plaques. Accessoires sur demande Par l’intermédiaires des centres d’assistance agréés, il est possible de demander les accessoires originaux.
à 30/40°C en plus par rapport à la température de cuisson. Cela permet de diminuer considérablement les temps de cuisson et la consommation énergétique tout en assurant un meilleur résultat de cuisson. Pendant la cuisson, la porte du four doit être fermée.
Tenir la porte du four fermée pendant l'utilisation du gril. L'utilisation du gril avec la porte du four ouverte pourrait causer des endommagements irréparables au four et compromettre la sécurité du fonctionnement.

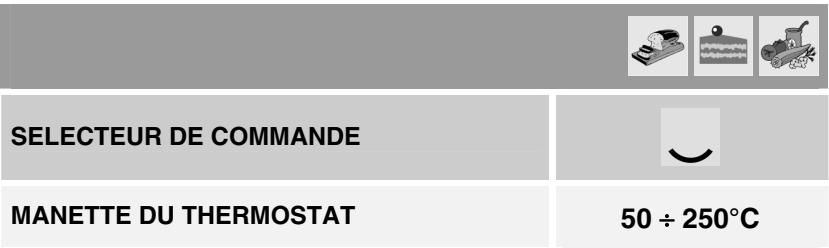

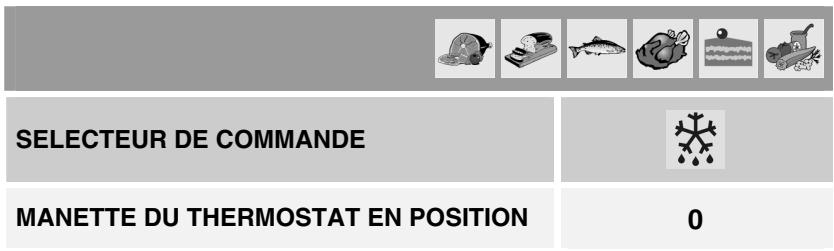

La décongélation à température ambiante présente l‘avantage de préserver le goût et l’aspect des aliments.
CUISSON CLASSIQUE POSITION DE LA GRILLE A PARTIR DU BAS TEMPERATURE (°C) 7.1 Nettoyage de l'acier inox Pour assurer une bonne conservation de l'acier inox, il faut le nettoyer régulièrement au terme de chaque utilisation, après l'avoir laissé refroidir. 7.1.1 Nettoyage ordinaire quotidien Pour nettoyer et conserver les surfaces d'acier inox, utiliser toujours et uniquement des produits spécifiques qui non contiennent pas d'abrasifs ou de substances acides à base de chlore. Mode d'emploi: verser le produit sur un chiffon humide et passer sur la surface, rincer soigneusement et essuyer avec un chiffon doux ou avec une peau de chamois. 7.1.2 Taches de nourriture ou résidus Éviter absolument l'utilisation d'éponges métalliques ou de racloirs tranchants pour ne pas endommager les surfaces. Utiliser des produits pour acier normaux, non abrasifs, en se servant éventuellement d'ustensiles de bois ou de matière plastique. Rincer soigneusement et essuyer avec un chiffon doux ou avec une peau de chamois. Eviter de faire sécher à l’intérieur du four des résidus d’aliment sucré (ex. confiture). En se séchant trop longtemps, ils pourraient abîmer l’émail qui recouvre l’intérieur du four.
Pour une bonne conservation du four il faut le nettoyer régulièrement après l'avoir laissé refroidir. Enlever toutes les parties amovibles.
Ces panneaux permettent un nettoyage plus facile du four et assurent son bon fonctionnement dans le temps. 7.3.1 Utilisation des panneaux autonettoyants Périodiquement, dans le but de maintenir l’intérieur du four toujours propre, sans résidus d’aliments et sans odeurs désagréables, il est conseillé de faire fonctionner l’appareil à vide à des températures non inférieures à 200° C pendant un temps qui varie de 30 à 60 minutes, pour permettre aux panneaux autonettoyants d’oxyder les résidus présents qui, lorsque le four sera froid, devront être éliminés avec une éponge humide. 7.3.2 Entretien des panneaux autonettoyants Pour le nettoyage des panneaux, l’utilisation de crèmes abrasives et de détergents communs est déconseillée. Utiliser tout simplement une éponge humide pour ne pas altérer les particularités de l’émail qui recouvre les panneaux. 7.3.3 Démontage des panneaux autonettoyants 1. Retirer tous les accessoires du four ; 2. Enlever les grilles latérales (fig.1); 3. Oter les panneaux latéraux “F” et “G” (fig. 2); 4. Extraire le panneau arrière “A” après avoir dévissé l’embout fileté “C” (fig. 2);” 5. Remonter les panneaux en les remettant à leur état initial.

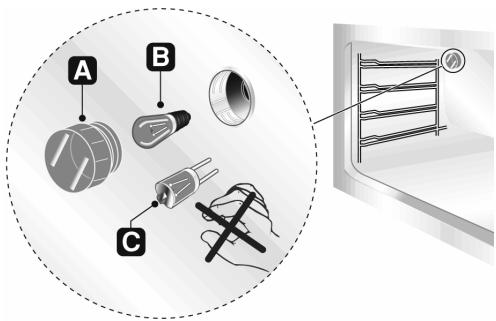

8.1 Remplacement de la lampe d’éclairage Enlever a couverture de protection A en la dévissant dans le sens inverse de celui d’une montre, remplacer la lampe B (sur le modèle 8 fonctions à façade en verre, remplacer la lampe halogène C) par une autre semblable. Remonter la couverture de protection A.
Modèle 8 fonctions avec façade en verre Les lampes de série sont de type halogène: ne pas toucher directement avec les doigts, se munir de quelque chose d'isolant. Utiliser uniquement les lampes disponibles dans les centres d'assistance agréés.

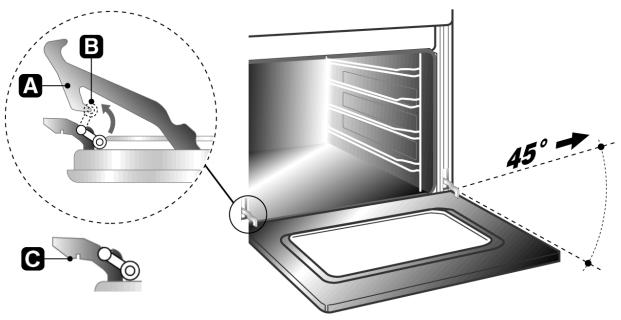

8.2 Démontage de la porte Prendre la porte à deux mains, des deux côtés, en proximité des charnières A et soulever les leviers B. Soulever la porte en formant un angle d’environ 45° et la enlever. Pour remonter la porte, enfiler les charnières A dans les rainures; laisser la porte s’appuyer vers le bas et positionner les leviers B.
Pour un nettoyage soigneux du four, le joint de la porte est démontable. Avant de procéder à l'enlèvement du joint, il faut démonter la porte du four de la façon décrite précédemment. Une fois la porte démontée, soulever les languettes situées aux angles du joint, de la façon indiquée par la figure. Une fois le nettoyage terminé, remonter le joint en tenant horizontalement le côté le plus long et introduire les languettes dans leurs orifices respectifs, en commençant par les orifices supérieurs.
