TALKIE-WALKIE - Talkie-walkie METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Talkie-walkie
Caractéristiques techniques principales	Portée jusqu'à 10 km, 16 canaux, écran LCD, fonction VOX
Alimentation électrique	Batterie rechargeable Li-ion, autonomie jusqu'à 12 heures
Dimensions approximatives	12 cm x 5 cm x 3 cm
Poids	250 g
Compatibilités	Compatible avec d'autres talkies-walkies de la même fréquence
Type de batterie	Batterie lithium-ion rechargeable
Tension	3.7 V
Puissance	0.5 W
Fonctions principales	Communication bidirectionnelle, fonction d'appel d'urgence, réglage du volume
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de réparation disponible en ligne
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec des accessoires recommandés
Informations générales utiles	Idéal pour les activités de plein air, les événements, et les situations d'urgence

FOIRE AUX QUESTIONS - TALKIE-WALKIE METRONIC

Comment charger le METRONIC TALKIE-WALKIE ?

Pour charger le METRONIC TALKIE-WALKIE, branchez le câble de chargement fourni dans le port de charge de l'appareil et connectez l'autre extrémité à une prise secteur. Assurez-vous que l'appareil est éteint pendant le chargement.

Pourquoi mon talkie-walkie ne capte pas les signaux ?

Vérifiez que le talkie-walkie est allumé et que le volume est réglé correctement. Assurez-vous également que vous êtes sur la même fréquence que l'autre appareil. Si le problème persiste, essayez de redémarrer l'appareil.

Comment régler la fréquence sur le METRONIC TALKIE-WALKIE ?

Pour régler la fréquence, utilisez le bouton de sélection de canal situé sur le côté de l'appareil. Tournez le bouton jusqu'à ce que vous atteigniez la fréquence souhaitée, puis relâchez-le pour confirmer.

Que faire si le microphone ne fonctionne pas ?

Assurez-vous que le talkie-walkie est bien chargé et que le volume est réglé correctement. Vérifiez également que vous parlez suffisamment près du microphone. Si le problème persiste, il peut y avoir un défaut matériel.

Comment réinitialiser le METRONIC TALKIE-WALKIE ?

Pour réinitialiser l'appareil, éteignez-le et maintenez enfoncé le bouton de power tout en le rallumant. Continuez à maintenir le bouton pendant quelques secondes jusqu'à ce que l'écran clignote.

Le METRONIC TALKIE-WALKIE est-il étanche ?

Le METRONIC TALKIE-WALKIE est conçu pour résister à des éclaboussures d'eau, mais il n'est pas entièrement étanche. Évitez de l'exposer à une immersion prolongée dans l'eau.

Quelle est la portée maximale du METRONIC TALKIE-WALKIE ?

La portée maximale du METRONIC TALKIE-WALKIE est d'environ 5 kilomètres en conditions dégagées. Dans des environnements urbains ou en terrain vallonné, la portée peut être réduite.

Comment effectuer une mise à jour du logiciel ?

Pour mettre à jour le logiciel, connectez le talkie-walkie à un ordinateur via le câble USB et rendez-vous sur le site officiel de METRONIC pour télécharger la dernière version du firmware. Suivez les instructions à l'écran pour procéder à la mise à jour.

MODE D'EMPLOI TALKIE-WALKIE METRONIC

Référence / Item code : 477600

Distance jusqu'à 8 km

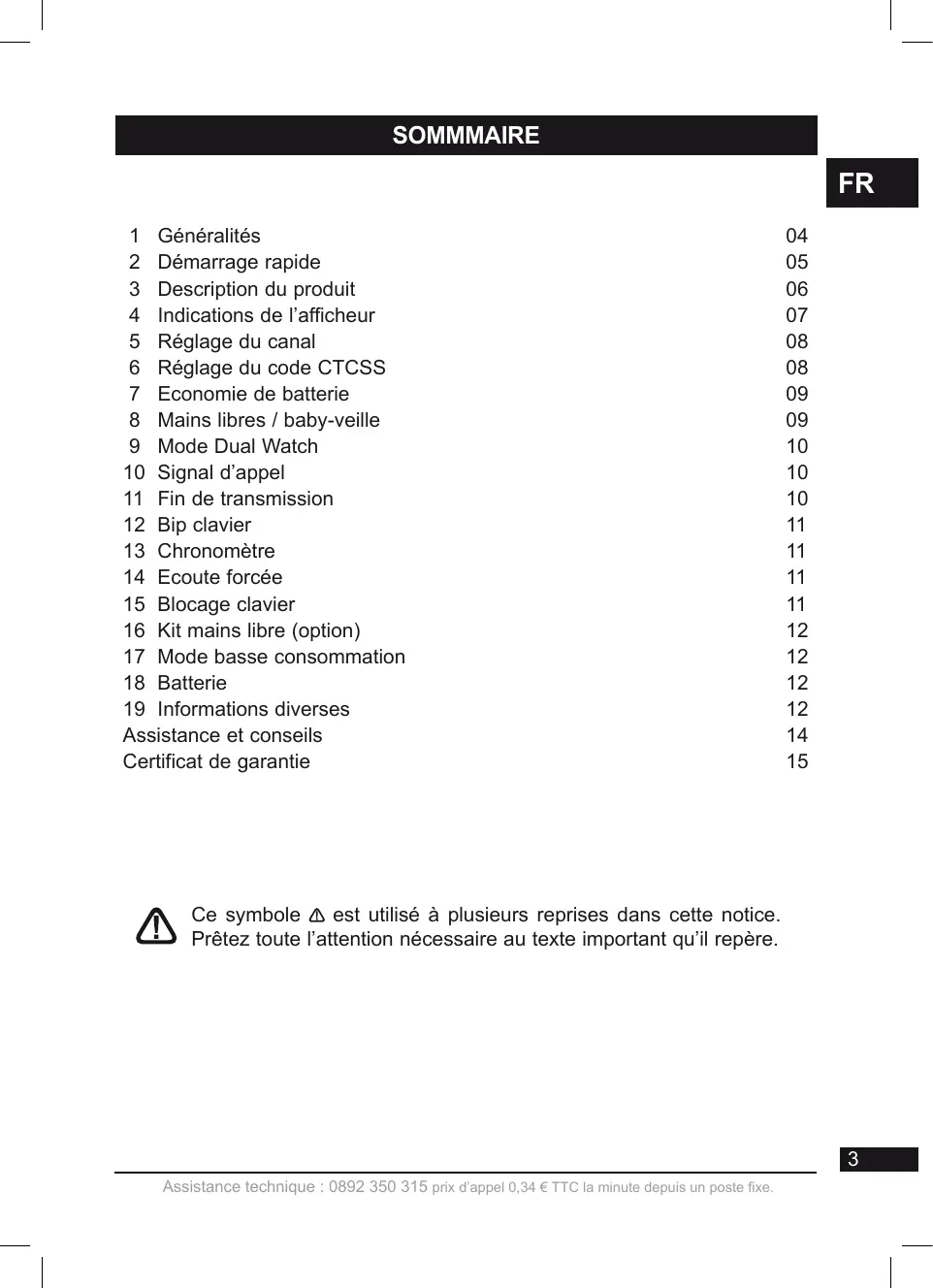

2 Démarrage rapide 05

3 Description du produit 06

4 Indications de l'afficheur 07

5 Réglement du canal 08

6 Réglement du code CTCSS 08

7. Economie de batterie 09

8 Mains libres / baby-veille 09

9 Mode Dual Watch 10

10 Signal d'appl. 10

11 Fin de transmission 10

12 Bip clavier 11

13 Chronomètre 11

14 Écoute forcée 11

15 Bloquage clavier 11

16 Kit mains libres (option) 12

17 Mode basse consommation 12

18 Batterie 12

19 Informations diverses 12

Assistance et conseils 14

Certificat de garantie 15

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l'attention nécessaire au texte important qu'il repère.

1 - Généralités

Nous vous remercions d'avoir choisi ce modèle de Talkie Walkie et nous sommes persuadés qu'il vous donnera entière satisfaction. Son installation et son utilisation sont d'une extrême simplicité.

Votre système radio utilise le standard de communication PMR446, libre d'utilisation, qui ne nécessite donc pas de licence. L'utilisation gratuite de cette bande de fréquence suppose quelques concessions, notamment de ne pas émettre avec une puissance supérieure à 0,5W. Vous n'êtes donc pas autorisé à modifier votre appareil, par exemple en l'ouvrant pour permettre une ANTenne plus grande.

La distance maximale de communication, ou portée, dépend fortement du terrain. Dans un espace dégagé (sans relief ni FORÉ) vous pourrez communiquer jusqu'à 8 km. Dans des bois, en présence de relief, ou en ville, la distance sera naturellement plus faible, pouvant se réduire à quelques centaines de mètres. À l'inverse, entre deux sommets, et selon les conditions climatiques, la portée peut atteindre plusieurs dizaines de km. À où vous utilisez votre système radio, d'autres personnes peuvent utiliser des équipements semblables, et donc créer des interférences. Pour éviter d'être perturbé par ces communications indésirables, vous pouvez sélectionner parmi les 8 canaux disponibles un de ceux qui sont inutilisés. Tous ces canaux sont proches de 446 MHz, d'où le nom du standard, PMR étant l'acronyme de Private Mobile Radio. Vous noterez que le système de transmission n'est pas crypté, et n'offre donc absolument aucune confidentialité.

Contrairement au téléphone, la communication est en mode simplex, c'est-à-dire que sur un canal donné, l'un parle pendant que l'autre écoute. Pour envoyer un message, il suffit d'appuyer sur le bouton PTT (de l'anglais Press To Talk signifiant Appuyer pour parler), de parler puis de relâcher le bouton PTT. Le message sera automatiquement diffusé sur les récepteurs accordés sur le même canal. Un système supplémentaire appelé CTCSS permet de créer un groupe au sein d'un même canal, afin de ne pas «ennuyer» d'autres utilisateurs du même canal. Cette notice déscrit plus loin l'utilisation en détail du code CTCSS.

Par respect de l'environnement et de la réglementation, les piles et batteries usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice.

Pour nettoyer vos Talkie Walkie, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

2 - Démarrage rapide

Pour chaque appareil, appuyez et maintenez enfoncé le bouton marche/arrêt jusqu'à ce que l'appareil s'allume.

L'afficheur est tel que le dessin ci-contre, et indique les informations suivantes :

La note de musique ±b (repère C page 7) indique qu'un bip sonore est émis à chaque appui sur une touche.

Le chiffre indique que l'appareil utilise le canal n°1.

Si ce n'est pas le cas, CHOISSEZ le canal 1 en procédant comme indiqué au 5 page 8. Vous pouvez bien entendu avoir besoin d'un autre canal, comme indiqué plus bas.

L'indication 00 marque l'absence de codage CTCSS (voir page 8).

Si ce n'est pas le cas, mettez le code CTCSS sur 00 en procédant comme indiqué au § 6 page 8.

Le R indique que le «Roger bip» est activé.

Le symbole «basse consommation» (repère l page 7) clignote lorsque vous restez une dizaine de secondes sans appuyer sur une touche. Dans cette notice, notez que la couleur grise sur les dessins de l'afficheur repère un affichage clignotant.

Appuyez sur la touche PTT (Touche 15 page 6) et parlez dans l'appareil. Sur l'autre talkie walkie, le symbole RX s'affiche pendant que le message est produit, le «Roger bip» est diffusé lorsque le bouton PTT de l'émetteur est relâché.

Vérifiez que la transmission dans l'autre sens fonctionne correctement.

Vous êtes prêt pour une utilisation de base de votre Talkie Walkie. La notice vous apprendra comment effectuer les réglages de base, comme le numéro de canal ou le codage CTCSS. Elle vous apprendra également comment effectuer des réglages divers, ou comment utiliser votre appareil en baby-veille, par exemple.

3 - Description du produit

1 Antenna 2 Connecteur pour kit mains libres 3 Écran LCD rétroéclairé 4 Réglage du canal 6 Touche d'appel 7 Touche menu (appui court) ou marche/arrêt (appui long) 8 Microphone 9 Connecteur de charge

10 Haut-parleur 11 Rétroéclairage (appui court) ou mode écoute (appui long) Pour sortir du menu (appui court) ou pour verrouiller/déverrouiller le clavier (appui long) 13 Réglage volume 15 PTT (Press To Talk)

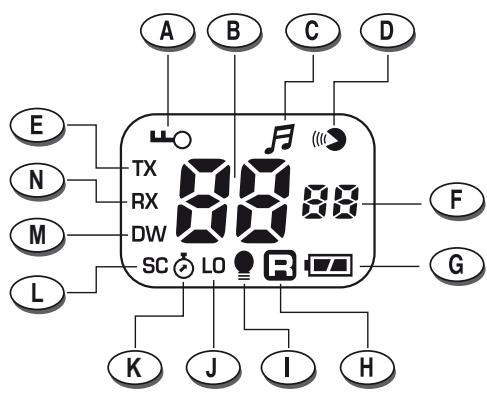

4 - Indications de l'afficheur

A Clavier verrouillé B N° de canal C Bip de clavier activé D Indicateur de mains libres E Transmission en cours Code CTCSS G Batterie faible ou en charge H «Roger Bip» activé I Mode basse consommation J Mode économie de batterie K Mode chronomètre Mode scanning M Fonction «dual watch» N Réception en cours

5 - Réglage du canal

Pour régler le canal, appuyez simplement sur la touche CH▲ ou CH▼. Avant de changer de canal, il est recommandé de prévenir son interlocuteur. À titre d'information, la fréquence de chaque canal est donnée dans le tableau ci-dessous. Ces canaux sont normalisés. En d'autres termes, vous pourrez communiquer avec quelqu'un équipé d'un PMR446 d'une autre marque s'il utilise le même numéro de canal.

Canal	fréq. (MHz)	Canal	fréq. (MHz)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

Si vous ignorez sur quel canal émet votre interlocuteur, vous pouvez utiliser le mode SCAN qui vous indiquera quel canal est utilisé.

Pour lancer une recherche de canal, appuyez cinq fois sur MENU, puis sur la touche CH▲. Les canaux se mettent à défilers. À chaque fois que le récepteur capte une transmission sur un canal, il fait une pose, émet un bip, et affiche le canal en

question. Après quelques secondes, la recherche redémarre. Appuyez sur la touche CH▲ pour quitter le mode SCAN.

6 - Réglage du code CTCSS

Le réglage d'un code CTCSS permet de créer, au sein d'un canal, des groupes d'utilisateurs. Prenons par exemple un moniteur de ski qui gère deux groupes d'élèves. Les élèves du premier groupe règlent leur code CTCSS sur 01, et ceux du deuxième groupe sur 02. Lorsqu'un élève du groupe 01 fait un appel, il est reçu uniquement par les élèves du groupe 01. De même pour les élèves du groupe 02 qui ne reçoivent que les appels de leur groupe. Si le moniteur règle son appareil sur le code CTCSS 00, il recevra les appels de tous les élèves. Pour parler aux élèves du groupe 01, le moniteur doit régler son code CTCSS sur 01. Il y a 38 codes disponibles.

Pour régler le code CTCSS, appuyez une fois sur MENU, réglez le code CTCSS avec les touches CH▲ ou CH▼, puis appuyez sur la touche

Lorsque vous savez sur quel canal émet votre interlocuteur,

mais que vous ignorez le code CTCSS (différent de 00) qu'il utilise, il est possible d'effectuer une recherche.

Pour lancer une recherche de code CTCSS, réglez l'appareil sur le canal désiré, appuyez six fois sur MENU, puis sur la touche CH▲. Les codes CTCSS se mettent à défilier. À chaque fois que le récepteur capte une transmission sur le

canal choisi, il fait une pose, émet un bip, et affiche le code CTCSS utilisé par l'émetteur. Après quelques secondes, la recherche redémarre. Appuyez sur la touche CH▲ pour quitter le mode SCAN CTCSS.

Notez que la dénomination des codes CTCSS n'est pas normalisée, et il se peut qu'un appareil d'une autre marque nomme différemment un même code, voire ne le gère pas du tout.

7 - Économie de batterie

Votre Talkie Walkie dispose d'un mode de puissance réduite qui vous permet d'économiser la batterie lorsque la distance avec votre interlocuteur ne nécessite pas une émission à pleine puissance. En mode BASSE puissance, le symbole LO s'affiche à l'écran, au lieu de HI.

Pour régler la puissance d'émission, appuyez deux fois sur MENU, puis sélectionnez le mode HI ou LO avec les touches CH▲ ou CH▼, puis appuyez sur la touche Ⓞ Ⓞ.

8 - Mains-libres / baby veille

Votre Talkie Walkie est équipée du mode mains libres, permettant par exemple d'utiliser l'appareil en baby-veille. En mode mains libres, il n'est pas nécessaire d'appuyer sur le bouton PTT pour effectuer une transmission. L'émetteur commence à transmettre dès qu'il détecte un son, puis s'arrête lorsque le son disparaît. Ce mode ne convient donc pas lorsque l'émetteur est dans un environnement bruyant. Ce mode convient parfaitement pour une utilisation en baby-veille.

Pour permettre l'émetteur en mode main-libres, appuyez trois fois sur MENU, puis choisissez le mode On avec les touches CHA ou CH▼ puis appuyez sur la touche

En mode mains libres, l'émetteur affiche le symbole correspondant (repère D page 7) en permanence.

Vous pouvez régler le niveau de sensibilité du micro. Plus la sensibilité est élevée (max 05), plus faible sera le niveau sonore requis pour déclencher la transmission.

Pour régler la sensibilité de l'émetteur, appuyez quatre fois sur MENU, puis réglez la sensibilité avec les touches CH▲ ou CH▼. Appuyez enfin sur la touche Ⓞ pour sortir du menu.

9 - Mode dual watch

L'appareil permet de surveiller deux canaux simultanément.

Pour permettre l'appareil en mode Dual Watch, sélectionnez le premier canal simplement avec les touches CH ou CHV. Appuyez sept fois sur MENU, puis choisissez le deuxième canal avec les touches CH ou CHV. L'appareil entre en

mode Dual Watch en indiquant alternativement les deux canaux. Dès qu'une transmission est détectée sur l'un des deux canaux, l'appareil émet un bip, et marque une pause sur le canal détecté. Appuyez sur la touche PTT pour sélectionner ce canal. Sans action de votre part, l'appareil reste en mode dual watch jusqu'à que vous appuyez sur la touche PTT ou Ⓞ Ⓞ.

10 - Signal d'emploi

Vous pouvez transmettre un signal d'appel à votre interlocuteur sans parler dans le micro. Pour cela, appuyez simplement sur la touche CALL.

Vous pouvez le signal d'appli parmi 5 mélodies différentes.

Pour désirer le signal d'appoint, appuyez 8 fois sur MENU, puis désissez la méthode avec les touches CH▲ ou CH▼. Appuyez enfin sur la touche Ⓞ pour sortir du menu.

11 - Fin de transmission

Lorsque vous relâchez le bouton PTT, l'émetteur envoie un signal sonore indiquant la fin de la transmission, signifiant à l'interlocuteur qu'il peut émettre à son tour, et que vous êtes prêt à l'écouter. Ce signal sonore, appelé «Roger bip», peut être désactivé si vous le souhaitez.

Pour désactiver le Roger bip, appuyez neuf fois sur MENU, puis affichez Off avec les touches CH▲ ou CH▼. Appuyez enfin sur la touche □ □ pour sortir du menu.

12 - Bip clavier

Le réglage en sortie d'usine est tel qu'un bip sonore est émis à chaque appui d'une touche. Vous avez la possibilité de désactiver ce bip.

Pour désactiver le bip clavier, appuyez dix fois sur MENU, puis affichez Off avec les touches CH▲ ou CH▼. Appuyez enfin sur la touche Ⓞ pour sortir du menu.

13 - Chronomètre

L'appareil fournit un chronomètre à la seconde.

Pour lancer le chronomètre, appuyez une fois sur MENU, l'écran indique 00 minutes et 00 secondes. Appuyez sur CH▲ pour lancer le chrono. Appuyez sur CH▼ pour mettre le chrono en pause, le temps clignote. Lorsque le chrono est en pause,

appuyez sur CH▲ pour le relancer ou sur CH▼ pour le réinitialiser.

14 - Écoute forcée

Maintenez appuyée la touche MON pendant 2 secondes pour mettre l'appareil en mode écoute-temporaire. Vous pourrez par exemple vérifier rapidement si un canal est libre. L'appareil revient en mode normal dès que vous relâchez la touche PTT.

Maintenez appuyée la touche MON pendant 5 secondes pour mettre l'appareil en mode écoute permanente. Vous pourrez par exemple entendre les conversations du canal, quel que soit le mode CTCSS utilisé. L'appareil revient en mode normal lorsque vous appuyez à nouveau sur la touche PTT.

15 - Blocage clavier

Appuyez et maintenez la touche 3 (3 secondes) pour bloquer ou débloquer le clavier. Le blocage vous évite, par exemple, de changer de canal par inadvertance.

16 - Kit mains libres (option)

Lorsque vous connectez un kit mains libre (réf 477604) sur le connecteur supérieur, vous n'utilisez plus le bouton PTT de l'appareil pour parler, mais le bouton situé sur le micro du kit mains libre.

Ne connectez pas un kit mains libre d'une autre référence, vous risqueriez d'endommager l'appareil.

17 - Mode d'assèconsommation

Dès que vous cessez d'utiliser l'appareil pendant une dizaine de secondes, il se met en mode économique d'énergie, repéré par le symbole page 7. Il faut environ une seconde à un récepteur pour sortir du mode BASSE consommation. En conséquence, vous pourrez rater le premier mot d'un appel si votre interlocuteur parle immédiatement après avoir appuyé sur le bouton PTT. Il est donc recommandé, pour le début d'une conversation, de laisser une pause d'environ une seconde entre l'appui sur PTT et le début de la phrase.

18 - Batterie

Pour votre confort, l'appareil est livré avec la batterie pré-montée. Vous pouvez la retirer, par exemple, si vous prévoyez une longue période pendant laquelle vous n'utiliserez pas votre Talkie Walkie.

Pour retirer la batterie, enlevez le clip ceinture en tirant sur la languette supérieure tout en poussant le clip vers le haut. Pour ouvrir le capot, soulevez-le tout en abaissant le levier inférieur.

Lorsque vous remontez la batterie, prétez toute l'attention qui s'impose au sens du connecteur. En cas de doute, ne faites pas une tentative au hasard, vous endommageriez de manière irrémédiable le connecteur.

19 - Informations diverses

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par tout distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par toute commune.

Équipement radioélectrique

Nom:

Siège social : METRONIC SAS

Téléphone: 33247346346

Adresse: 100 rue Gilles de Gennes, Node Park Touraine

Télécopie: 33 2 47 346 347

Localité : Taillégruy France

Code Postal : 37310

Identification du produit :

Nature: talkie-walkie - Type: Émetteur / Récepteur 446 MHz - Ref: 477600 Autres informations :

Déclare sous son entière responsabilité que le produit décrit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles de la Directive 1999/5/CE :

Article 3.1 a EN 60950-1 édition 2006

Article 3.1 b: EN 301 489-5 v1.3.1 édition 2002

Article 3.2: EN 300 296-2 v1.1.1 édition 2001

A cet effet, déclare que toutes les séries d'essais radios ont été effectuées

Date:20Décembre 2010

Nicolas RAZAFINJATO

Président Directeur Général

METRONIC

SOLUTIONS POUR LA TELEVISION NUMERIQUE

METRONIC SAS

100 Rue Gilles de Gennois - Node Park Touraine

37310 TAUXIGNY

Tel.[phone]-ww. metronic. com

Assistance et conseils

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appel: 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Produit : Talkie Walkie (477600)

Certificat de garantie

Les Talkie Walkie sont garantis deux ans pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné auprès de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : Talkie Walkie (477600)

Date d'achat :

100 Rue Gilles de Gennes

Nord Park Touraine

37 310 TAUXIGNY

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retard.
