MODE D'EMPLOI LOGIC PROLINE
Pour votre sécurité, observez scrupuleusement les notices marquées avec le signal « Attention ».
Éléments
Avant d'utiliser pour la première fois l'appareil, lisez attentivement le mode d'emploi. Le mode d'emploi contient des informations importantes qui contribuent à une meilleure exploitation de l'appareil, à son installation, à son exploitation et à son entretien corrects et sûrs.
Conservez ce mode d'emploi dans un endroit facilement accessible afin de pouvoir vous y référer ultérieurement.
En cas de vente, remise ou cession de l'appareil ou lors d'un éventuel déménagement, remettez ce mode d'emploi au nouveau propriétaire pour qu'il puisse prendre connaissance des caractéristiques de l'appareil et des consignes de sécurité.
Accessoires
Vérifiez si les accessoires fournis correspondent à la liste ci-dessous.
1x tuyau d'alimentation d'eau
1x coude de tuyau d'évacuation
1x mode d'emploi
3x bouchons
1x plaque inférieure

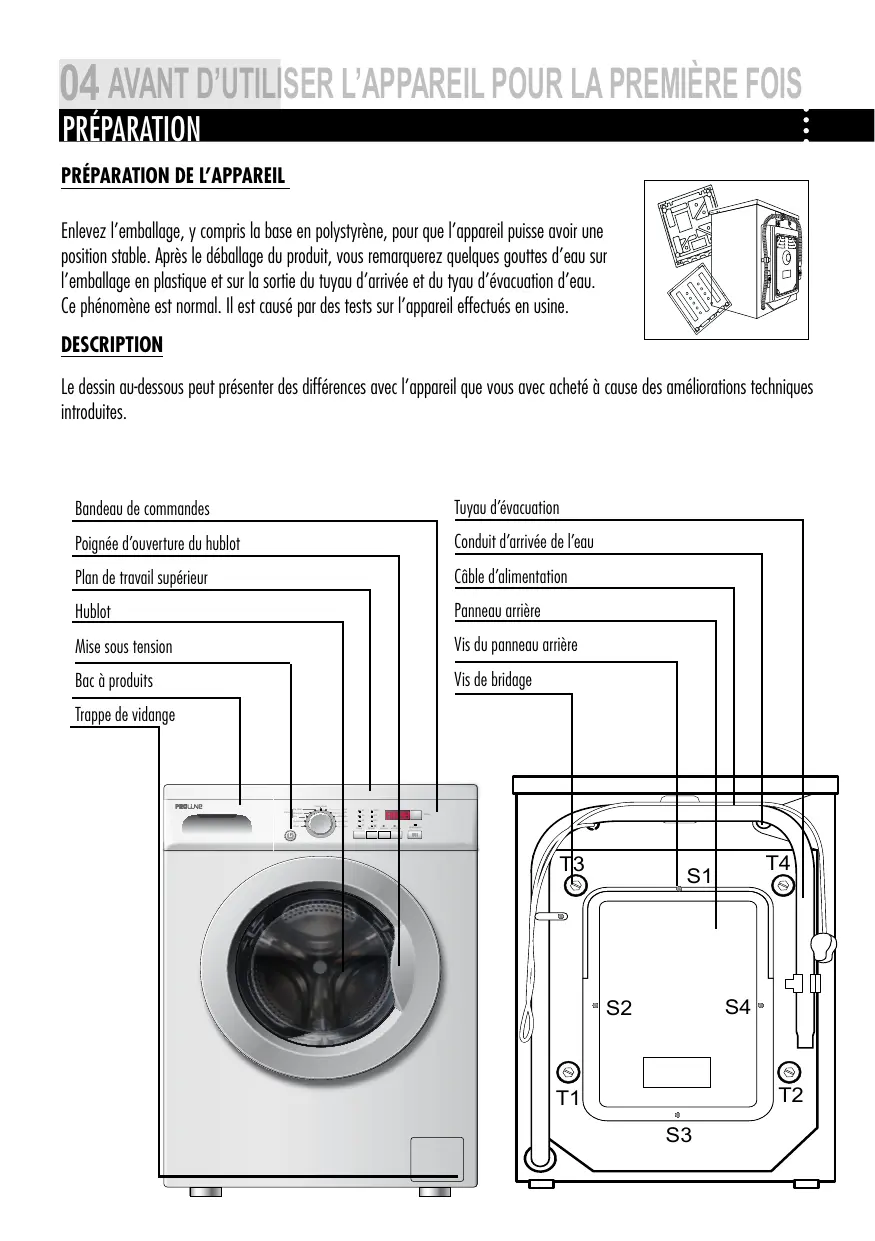

Préparation de l'appareil
Enlevez l'emballage, y compris la base en polystyrène, pour que l'appareil puisse avoir une position stable. Après le déballage du produit, vous remarquerez quelques gouttes d'eau sur l'emballage en plastique et sur la sortie du tuyau d'arrivée et du tuyau d'évacuation d'eau. Ce phénomène est normal. Il est causé par des tests sur l'appareil effectués en usine.

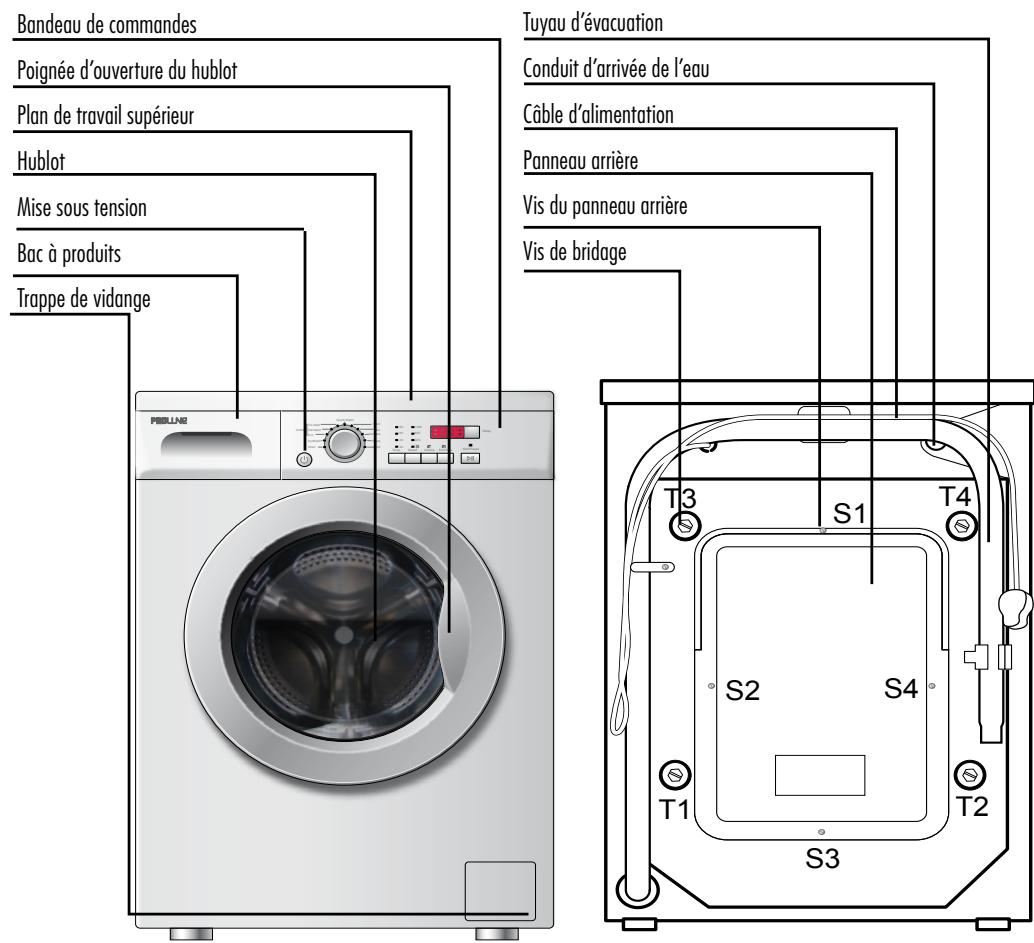

Description
Le dessin ci-dessous peut présenter des différences avec l'appareil que vous avez acheté en raison des améliorations techniques apportées.
Ne pas utiliser de cordon multiprise ou de rallonge. Une prise de courant mise à la terre séparée est nécessaire, qui doit être accessible à tout moment.
Cet appareil est conçu pour fonctionner avec un courant 220-240V 50Hz AC. Le fabricant décline toute responsabilité pour les dommages causés par l'utilisation d'une mauvaise tension secteur.
Ne pas utiliser cet appareil s .
S , il doit être remplacé par le fabricant, son
agent de service ou toute autre personne qualifiée afin d'éviter un danger.
Ne retirez jamais la fiche de la prise en tirant sur le cordon, saisissez toujours la fiche.
La porte peut devenir chaude pendant l'utilisation. Tenez les enfants éloignés
Ne jamais ouvrir le tiroir pendant
Lors de l'installation du produit, assurez-vous que le cordon d'alimentation n'est pas coincé ou tordu.
MISES EN GARDE :
Cet appareil est destiné à un usage domestique, commercial ou
Toute autre utilisation peut annuler la garantie et pourrait être dangereuse.
Cet appareil doit être mis à la terre.
Ne pas installer la machine sur un tapis qui pourrait bloquer les ouvertures de ventilation situées sous l'appareil.
Ne pas installer cette machine à l'extérieur ou dans un endroit humide. Ne pas l'exposer à la pluie ou à l'humidité.
Ne pas installer ce produit près d'une source de chaleur ou en plein soleil.
Ne placez aucun objet sur la machine quand elle est en marche.
Ne pas utiliser l'appareil si le cordon d'alimentation est endommagé, s'il ne fonctionne pas comme prévu ou s'il est endommagé de quelque façon que ce soit.
Si la prise électrique n'est pas adaptée à la prise de courant dans votre maison ou pour toute autre raison, le cordon avec fiche doit être éliminé de façon sécuritaire. Ne branchez pas le cordon sur une prise secteur pour éviter le risque de choc électrique. Retirez le fusible avant qu'il ne soit éliminé.
Il y a un risque de choc électrique si la fiche coupée est insérée dans une prise de 13 ampères.
Coupez l'eau et débranchez l'appareil du réseau électrique avant l'entretien et le nettoyage.
L'appareil ne doit pas être utilisé par des enfants.
Le fabricant décline toute responsabilité en cas de blessure ou de dommages causés par une mauvaise installation.
Si vous souhaitez vous débarrasser d'un ancien appareil avec un cadenas ou une porte, désactivez-le pour éviter d'emprisonner des enfants qui jouent.
RECOMMANDATIONS
Le détergent ou l'assouplissant, en contact avec l'air pendant un long moment, peut sécher et coller à votre tiroir à détergent.
Pour éviter cela, mettez votre détergent et l'assouplissant dans le tiroir à détergent juste avant de lancer le lavage.
Il est recommandé d'utiliser le programme de lavage pré-programmé uniquement pour le linge très sale.
Ne dépassez pas la capacité maximale de chargement.
Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou par des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Les ouvertures ne doivent pas être obstruées par un tapis.
L'essorage doit être dégagé ou éteint lorsqu'il n'est pas utilisé.
L'appareil ne doit pas être utilisé par des enfants.
ATTENTION : Ne pas se connecter à l'alimentation en eau chaude.
Ajuster le couvercle inférieur
Avant de retirer les boulons de transport, il faut fixer le couvercle inférieur au bas de la machine à laver. Déposez la machine (fig. 1), dévissez les pieds et ajustez le couvercle du fond avec les quatre trous correspondants aux trous de vis des pieds. Ensuite, vissez les pieds en arrêt à travers le couvercle pour le fixer ainsi solidement au fond de la machine (fig. 2).
Il garde à l'humidité et réduit le bruit.
Enlèvement des vis de bridage
Les vis de transport bloquent les éléments mobiles du lave-linge pendant le transport.
- Enlevez le panneau postérieur.
- Enlevez les trois vis qui se trouvent dans la partie postérieure de l'appareil et les éléments stabilisants situés à l'intérieur du lave-linge.
- Remontez le panneau postérieur.
- Bouchez les orifices des vis de transport avec les bouchons.
Attention :
À tout hasard, conservez les vis de transport et les éléments stabilisants, vous en aurez besoin lors d'un éventuel déménagement.
Mise à niveau du lave-linge
Ce lave-linge possède des pieds réglables. Avant d'utiliser pour la première fois le lave-linge, réglez-les de manière que l'appareil repose bien horizontalement sur le sol. Cela contribuera à réduire les vibrations et le bruit, ainsi qu'à ralentir l'usure du lave-linge. Pendant la mise à niveau du lave-linge, nous recommandons d'utiliser un niveau à bulle. Le sol doit être le plus plat et stable possible.
Câblage pour le Royaume-Uni
L'appareil doit être connecté à un réseau 220-240 volts AC 50 Hz au moyen d'une prise à trois broches, convenablement mise à la terre, et doit être protégé par un fusible de 13 ampères dans la fiche. L'appareil est fourni avec une fiche standard de 13 ampères à 3 broches munie d'un fusible de 13 ampères. Si le fusible doit être remplacé, il doit être remplacé par un fusible de 13 ampères approuvé BS1362. Si la fiche n'est pas adaptée à la prise de courant dans votre maison ou est retirée pour toute autre raison, la fiche coupée doit être éliminée de façon sécuritaire. Ne branchez pas le cordon coupé sur une prise secteur pour éviter le risque de choc électrique. Retirez le fusible avant son élimination. Il y a un risque de choc électrique si la fiche coupée est insérée dans une prise de 13 ampères.
Comment câbler une prise 13 ampères (Royaume-Uni uniquement) :
Les fils du cordon d'alimentation de cet appareil sont colorés selon le code suivant :
Vert et jaune - Terre
Bleu - Neutre
Marron - Phase
Comme les couleurs peuvent ne pas correspondre aux marques identifiant les bornes de votre fiche, procédez comme suit.
Le fil vert et jaune doit être relié à la borne de la fiche qui est marquée avec le
ée avec la lettre E ou du symbole de terre ou de couleur verte et jaune.
Le fil bleu N.
Le fil marron marquée L.
Vous devez vous assurer que le plomb est solidement fixé sous la pince de cordon.
Tuyau d'arrivée d'eau
- Vissez le tuyau d'arrivée d'eau au conduit filtré situé à l'arrière du lave-linge.
- Raccordez le tuyau à un robinet d'eau fileté.
Attention : N'utilisez que le tuyau dont est équipé le lave-linge. N'utilisez pas de vieux tuyaux.
Tuyau d'évacuation
- Utilisez l'attache du tuyau d'évacuation pour maintenir le bout du tuyau fixe et éviter l'inondation. Ne prolongez pas le tuyau d'évacuation. Si cela est nécessaire, contactez le service après-vente.
- L'évacuation doit être placée à une hauteur de 80 à 100 cm. Raccordez le tuyau d'évacuation à l'attache qui se trouve dans la partie postérieure du lave-linge afin d'éviter qu'il ne tombe.
Attention : le tuyau d'évacuation ne doit pas être submergé par de l'eau. Il doit être étanche et bien fixé.
Si le tuyau d'évacuation se trouve par terre ou au-dessous
de 80 cm, le lave-linge continuera à évacuer de l'eau au fur et à mesure qu'il se remplit.
Branchement de l'alimentation
Avant de brancher l'alimentation, il faut s'assurer que :
- la prise de courant ait la puissance adéquate à la puissance maximale du lave-linge (les fusibles du circuit électrique doivent avoir une valeur non inférieure à 15 A) ;
- la tension soit compatible avec les prescriptions techniques ;
- la prise de courant soit compatible avec la fiche du lave-linge;
- le lave-linge soit branché sur une prise avec mise à la terre.

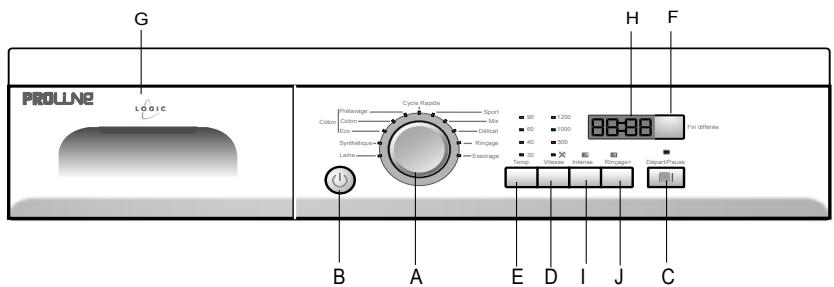

Bandeau de commandes
A Programmateur B Bouton de mise sous tension C Touche « Départ / Pause » D Touche « vitesse d'essorage » E Touche « température de lavage » F Touche « Départ différé »
G Bac à produits H Écran d'affichage I Bouton Intense J Bouton de rinçage supplémentaire
| A | →Programmateur | _ En tournant le programmateur à droite ou à gauche, vous pouzeCHOISIR le programme désiré.
Le lave-linge dispose de 11 programmes. ÀpRES avoir choisi le programme adéquat, le voyant correspondant au programme s'allume. |
| B | →Bouton de mise sous tension | _ En enforcant ce bouton, vous allumez le lave-linge. Pour l'éteindre, appuyez encore une fois.
Pourmettre la machine hors tension, appuyez sur la touche « Marche / Arrêt » durant 2 secondes |
| C | →Départ / Pause | _ ÀpRES avoir branché le lave-linge et après avoir choisi votre programme, appuyez sur cette touche pour faire démarrer l'appareil. Lors du lavage, vous pouze appuyer sur la touche pour arrêter le fonctionnement du lave-linge Si vous le faites, l'appareil s'arrête et les chiffres sur l'afficheur commenceront à clignoter. Pour faire redémarrer l'appareil, appuyez encore une fois sur la touche. Pour arrêter le lavage, appuyez sur la touche et au moment où les chiffres commencer à clignoter enforcez le bouton d'allumage. |
| D | →Vitesse d'essorage | _ Touchez ce bouton à la légère, la température de lavage sera affichée sur l'indicateur.
Sélectionnez une température en fonction du type de linge. Si aucune lumière de vitesse d'essorage ne s'allume, cela indique que le lavage se fera sans essorage.
Attention: Vous pouzeCHOISIR différentes vitesses et températures pour différents types de linge. S'il n'y a pas de recommendations spéciales, utilisez un programme par défaut. |
| E→ | →Température | _ Touchez ce bouton à la légère pour selectionner la vitesse souhaitiée. Dansqu'une vitesse est selectionnée, elle sera affichée sur l'indicateur. Si aucune lumière de température ne s'allume, cela indique que le lavage se fera à froid. |
| F | - Touche « Départ différé » | _Si vous appuyez sur cette touche, vous retarderez le démarrage du lave-linge. Chaque fois que vous appuyez sur la touche vous augmentez le temps d'une demi-heure, le maximum étant 24 heures.Après avoir choisi le temps de retard, appuyez sur la touche « Départ/Pause » afin de déclencher le compte à rebours (le temps restant est affiché sur l'écran jusqu'à la fin du programme).Attention: le retard doit être plus long que le programme lui-même. Sinon, le lave-linge va démarrer le lavage immidiatement. |
| G | - Bac à produits | _Apres l'avoir ouvert, vous verrez les compartments suivants :Compartment 1: détergent pour le prélavage.Compartment 2: détergent pour le lavage 1-9.Compartment 3: adoucissant, assoupissant. |
| H | - Ecran d'affchage | _Affiche les informations telles que le temps restant à la fin du lavage, ainsi que les codes erreurs Attention: après la mise sous tension, l'écran s'allume et affiche le temps de lavage. En cas de variation de la pression et de la température de l'eau sélectionnée, le temps de lavage peut subir des variations. Si le linge n'est pas réparti d'une manière uniforme dans le tambour du lave-linge pendant l'essorage, le temps sera prolongé automatiquement. |
| I | - Intense Bouton | Appuyez sur ce bouton avant de commencer le programme si le vêtement se salit fortement. Quand le bouton est appuyé,le temps du lavage devient plus longtemps. |
| J | - Bouton de rincage supplémentaire | Ce bouton peut augmenter temps de rincage avant d'amollir et peut augmenter la plupart de rincage troisfois,appuyez sur le bouton une fois et augmentez le rincage une fois en conséquence,l'affchage montre "P-1" ou "P-2" ou "P-3",pendant son opération,chaque fois que la machine actionnent l'augmentation de rincage,et l'affchage montre "P-3" ou "P-2" ou "P-1" en conséquence,et le style d'affchage est "P-X" et le temps laissé montre alternatively et avant que le programme de rincage superbe démarre,la lumière du rincage superbe allume,et pendant l'opération de rincage accrue,la lumière clignote et hors tension quand le rincage superbe finit. Note: Sélectionnez cette fonction si programme 1-9 est sélectionné. |
Charge déséquilibrée. Votre machine est équipée d'un dispositif électronique spécial qui empêche l'essorage si la charge doit être déséquilibrée. Pour éviter les vibrations excessives, avant chaque cycle d'essorage, la machine distribue la charge de manière uniforme par une rotation continue du tambour, légèrement plus rapide que la vitesse de lavage normale. Si, après des tentatives répétées, la charge n'est pas encore uniformément répartie, la machine tournera à une vitesse inférieure, puis s'arrêtera. Si la charge est trop déséquilibrée, la machine va tenter de répartir le poids au lieu d'essorer, ce qui peut durer le temps total d'essorage. L'écran affiche «UNB».
Types des programmes
1 Compartiment pour le détergent pour le prélavage. 2 Compartiment pour le détergent pour le lavage. 3 Compartiment pour l'adoucissant.
| Programme | Température | Régle | 2 | 3 | 1 | Lavage recommandé | PFL612W-U/F/E | PFL510W-U |
| 1 | Laine | -- jusqu'à 40°C | 30°C | ✓ | □ | □ | Lainages | 500 rpm | 400 rpm |
| 2 | Synthétique | -- jusqu'à 60°C | 40°C | ✓ | □ | □ | Sale Synthétiques colorés | 1000 rpm | 800 rpm |
| 3 | Coton Eco | -- jusqu'à 90°C | 40°C | ✓ | □ | □ | Coton | 1000 rpm | 800 rpm |
| 4 | Coton | -- jusqu'à 90°C | 40°C | ✓ | □ | □ | Coton | 1000 rpm | 800 rpm |
| 5 | Coton Préavage | -- jusqu'à 90°C | 40°C | ✓ | □ | ✓ | Très sale | 1000 rpm | 800 rpm |
| 6 | Cycle Rapide | -- jusqu'à 30°C | 30°C | ✓ | □ | □ | Moyennement sale | 1000 rpm | 800 rpm |
| 7 | Sport | -- jusqu'à 40°C | 30°C | ✓ | □ | □ | linge sport | 1000 rpm | 800 rpm |
| 8 | Mix | -- jusqu'à 60°C | 40°C | ✓ | □ | □ | Matériaux différents | 1000 rpm | 800 rpm |
| 9 | Délicat | -- jusqu'à 40°C | 30°C | ✓ | □ | □ | Coton ou synthétique | 1000 rpm | 800 rpm |
| 10 | Rinçage | -- | -- | □ | □ | □ | / | 1200 rpm | 1000 rpm |
| 11 | Essorage | -- | -- | □ | □ | □ | / | 1200rpm | 1000rpm |
Consommations et caractéristiques techniques
CARACTÉRISTIQUES TECHNIQUES
| PFL510W-U | PFL612W-U/F/E |
| Alimentation | 220·240V~/50Hz | 220·240V~/50Hz |
| Courant maximal (A) | 10 | 10 |
| Pression de l'eau (MPa) | 0.03≤P≤1 | 0.03≤P≤1 |
| Capacité (kg) | 5 | 6 |
| Vitesse d'essorage (tours/min) | 1000 | 1200 |
| Puisance maximale (W) | 2000 | 2000 |
| Dimensions (H x P x L mm) | 850X450X595 | 850X520X595 |
| Peso neto (kg) | 62 | 65 |
Attention
Ce lave-linge a été conçu uniquement comme appareil ménager. Toute utilisation à caractère commercial peut entraîner l'annulation de la garantie. N'utilisez pas le lave-linge d'une manière impropre ou incorrecte. Lavez le linge conformément aux recommandations des fabricants. N'y lavez pas de linge destiné au lavage à la main.
Alimentation
Branchez le lave-linge à une source d'alimentation électrique (220V à 240V - 50Hz).
Raccordement de l'eau
Ouvre le robinet. L'eau destinée au lave-linge doit être propre.
Attention : Avant d'utiliser le lave-linge, vérifiez l'étanchéité du raccordement entre le robinet et le tuyau en ouvrant le robinet.
Préparation du lavage
Triez le linge par le type de tissu (coton, synthétiques, laine et soie) et par le degré de saleté. Séparez le linge de couleur du linge blanc. Lavez le linge neuf à la main pour vérifier s'il perd la couleur ou s'il colore. Videz les poches (les clés, les pièces de monnaie, etc.) et enlevez d'éventuelles parures dures (p. ex. : les broches).
Attention : les petits éléments (les boutons, etc.) risquent d'endommager le lave-linge et rendre indispensable une réparation aux frais de l'utilisateur.
- Lavez le linge sans ourlets, la lingerie, les tissus tissés comme les rideaux, etc., dans un sac à linge (malgré tout, il n'est pas recommandé de laver ce type de linge dans le lave-linge). Fermez les fermetures éclair et les agrafes. Assurez-vous que tous les boutons soient bien fixés et que les petits textiles tels que les chaussettes ou les soutiens-gorge se trouvent dans un sac à linge.
- Étalez bien les grandes pièces telles que les nappes, les draps, etc.
- Mettez les chemises à l'envers.
Chargement du linge
Ouvrez le hublot et mettez les pièces une à une dans le tambour, puis fermez le hublot.
En utilisant l'appareil pour la première fois, CHOISISSEZ un programme et faites un lavage à vide afin d'éviter la souillure du linge par des huiles ou de l'eau sale. Avant d'effectuer le premier lavage, faites un lavage à vide à 60°C avec du détergent. Evitez de surcharger le lave-linge.
Choix du détergent
L'efficacité du lavage dépend de la qualité du produit. Un produit mousseux assure un bon lavage. Choisissez un détergent adapté pour le lavage des synthétiques et de la laine. N'utilisez pas de produits pour le lavage à sec tels que du trichloréthylène et similaires.
Évitez de mettre trop de lessive, ceci pourrait avoir les conséquences suivantes et abîmer votre machine.
- Trop de mousse détectée obligera votre lave-linge, lors de l'essorage, à augmenter le temps du cycle. De la mousse pourrait déborder du bac à lessive.
- De la mousse pourrait encore rester dans le tambour, même à la fin du cycle d'essorage.
Recommandations :
1. Nettoyer le bac à lessive une fois par semaine.
2. Si vous utilisez le programme avec prélavage, ne mettez que la moitié d'une dose normale de lessive.
3. Respecter les dosages recommandés sur les paquets de lessive.
Mettre le détergent
Tirez le bac à produits. Mettez le détergent et l'assouplissant dans les compartiments adaptés. Repoussez délicatement le bac à produits.
Attention :
- Dans le cas d'un programme de prélavage, n'oubliez pas de mettre du détergent dans les deux compartiments à détergent. Dans les autres cas, ne mettez pas de détergent dans le compartiment n°1.
- En utilisant les détergents liquides, conformez-vous aux instructions sur l'emballage. Pour les programmes avec prélavage ou pour le lavage avec le choix d'une « fin différée », n'utilisez pas de détergents liquides.
- N'utilisez pas de doses excessives d'assouplissant, elles pourraient endommager les fibres synthétiques.
CHOIX DU PROGRAMME
Pour obtenir de meilleurs résultats, il est nécessaire de choisir le programme adapté au type de linge. Choisissez le programme désiré à l'aide du programmateur.
Choix de l'option
Choisissez les options nécessaires (voir « Bandeau de commandes » pages 08 et 09).
Réglage de la température de lavage
Appuyez de manière répétitive sur la touche de température de lavage jusqu'au moment où la température désirée (température de l'eau à la sortie du robinet) apparaît sur l'écran.
Réglage de la vitesse d'essorage
Appuyez de manière répétitive sur la touche de sélection de la vitesse d'essorage jusqu'au moment où la vitesse désirée apparaît sur l'écran. Les instructions relatives au choix de la température et de la vitesse d'essorage se trouvent dans le chapitre « Fonctions ».
Fonctions » « Bandeau de commandes » (pages 8 et 9). Nous vous conseillons l'utilisation des valeurs recommandées.
Lavage
Si vous appuyez sur la touche « Départ / Pause », le lave-linge démarrera le programme choisi. L'appareil termine son fonctionnement automatiquement juste après avoir fini le lavage. À la fin du lavage, l'information « END » s'affichera sur l'écran. Ensuite, ouvrez le hublot et sortez votre linge.
Après le lavage
Coupez l'eau et mettez l'appareil hors tension. Ouvrez le hublot afin d'éviter la formation de mauvaises odeurs. Quand vous n'utilisez pas le lave-linge, laissez le hublot entrouvert.
Conseils pour économiser de l'énergie
- Chargez la machine au maximum.
- Ne surchargez pas la machine.
- Ne faites de prélavage que pour le linge très sale.
- Pour le linge peu sale, réduisez la quantité de détergent et choisissez les programmes pour linge délicat.
- Choisissez toujours une température ajustée. Les détergents contemporains sont efficaces à des températures en dessous de 60°C. Ne choisissez des températures supérieures à 60°C que pour le linge très sale.
- Conformez-vous aux doses prescrites sur les paquets de détergents pour ne pas utiliser de doses excessives.
Explication des symboles
| Tissu résistant | cl | Blanchir à l'eau froide | ⊗ | Nettoyage à sec exclu |
| Tissu délicat | × | Ne pas blanchir | — | Sécher à plat |
| Température max. 95°C | ○ | Repassage max. 200°C | ∥∥ | Suspendre pour sécher sans essorer |
| Température max. 60°C | ○ | Repassage max. 150°C | ○ | Suspendre pour sécher |
| Température max. 40°C | ○ | Repassage max. 100°C | ○ | Séchage à sollicitation thermique normale |
| Température max. 30°C | ○ | Repassage exclu | ○ | Séchage à sollicitation thermique réduite |
| Lavage à la main | A | Nettoyage à sec possible (tous solvants usuels autorisés) | × | Séchage à la machine exclu |
| Lavage exclu | P | Nettoyage à sec possible (tous solvants usuels sauf trichlor) | | |
| Laine | F | Solvants autorisés : essences minérales | | |
Chargement du tambour
| Un drop | coton | environ 800 g |
| Couverture | laine | environ 3000 g |
| Vêtements en tissus divers | / | environ 800 g |
| Veste | coton | environ 800 g |
| Jeans | / | environ 800 g |
| Bleu de travail | coton | environ 950 g |
| Pyjama pour femmes | / | environ 200 g |
| Chemise | / | environ 300 g |
| Chaussettes | tissus divers | environ 50 g |
| T-shirt | coton | environ 300 g |
| Lingerie | tissus divers | environ 70 g |
Fin du lavage
Après chaque lavage, coupez l'eau et mettez l'appareil hors tension. Ouvrez le hublot afin d'éviter la formation de mauvaises odeurs et d'humidité.
Nettoyage du bac à produits
Nettoyez régulièrement le bac à produits.
Sortez le bac à produits en appuyant sur la pièce plastique au-dessus du bac du milieu, rincez-le à l'eau courante et remettez-le en place.
Nettoyage du lave-linge
Avant de procéder au nettoyage ou à l'entretien, débranchez l'appareil.
Nettoyez la carrosserie et les éléments en caoutchouc avec un chiffon doux et du détergent liquide. N'utilisez pas de produits organiques ni de solvants.
Nettoyage du filtre
Nettoyez le filtre au moins une fois par mois.
Poussez un tournevis à lame plate dans la fente sur le couvercle du filtre et tirez pour l'ouvrir ; ne pas utiliser une force excessive (Fig 1). Retirez le tuyau de caoutchouc de son clip et placez un récipient approprié en dessous, puis retirez le bouchon pour drainer l'eau (figure 2-3).
Remplacer le bouchon et le réinsérer dans son clip (Fig. 4-5).
Retirer le filtre et le rincer sous l'eau courante, le remplacer et fermer le rabat (Fig. 6-7-8).
Attention :
Le filtre doit être toujours monté, sinon vous risquez une fuite d'eau.
Vanne d'arrivée et le filtre de la vanne d'arrivée
Nettoyez régulièrement la vanne d'arrivée d'eau et le filtre de la vanne d'arrivée afin d'éviter qu'ils soient bouchés par des impuretés.
Déplacement du lave-linge
Si vous déménagez, il est conseillé de réinstaller les vis de bridage que vous avez retirées lors de l'installation de la machine.
- Enlevez le couvercle postérieur.
- Enlevez les bouchons.
- Montez les éléments stabilisants et les vis de transport. Serrez les vis avec une clé.
- Remontez le couvercle postérieur.
Longues périodes de non-usage
Si vous n'utilisez pas votre lave-linge pendant une longue période, débranchez l'alimentation électrique et coupez l'arrivée d'eau. Ouvrez le hublot afin d'éviter la formation de mauvaises odeurs et laissez-le entrouvert.
Codes affichés
CODES AFFICHÉS ET FONCTIONS SPÉCIALES
| Code | Cause | Solution |
| Err1 | -Le hublot est mal fermé. | _Fermez bien le hublot. |
| Err2 | -Problème d'évacuation, l'eau n'a pas été évacuée en 6 minutes. | _Nettoyez le filtré et vérifie si le tuyau d'évacuation n'est pas bouché. Si le problème persiste, contactez le service après-vente. |
| Err3 | -La sonde de température est mal connectée ou défectueuse. | >Contactez le service après-vente. |
| Err4 | -Erreur du thermoplongeur (vers la fin du cycle). | >Contactez le service après-vente. |
| Err5 | -Le niveau d'eau n'a pas été atteint en 8 minutes. | _Si le problème persiste, contactez le service après-vente. |
| -Le tuyau d'évacuation plus bas de 80 cm au-dessus du niveau du sol. | _Montez tuyau d'évacuation à la hauteur de 80-100 cm au-dessus du niveau du sol. |
| -Le tuyau d'évacuation longé dans l'eau. | _Assurez-vous que le tuyau d'évacuation ne soit |
| Err7 | -Erreur de moteur | >Contactez le serviceAprès-vente. |
| Err8 | -Le niveau de l'eau dépasse le niveau de sécurité. | >Contactez le serviceAprès-vente |
| End | Fin du lavage. | |
| 1:25 | -Information affichage:1 heures et 25 minutes à la fin du lavage. | |
| 19:30 | -Information affichage:Préçélez le début différé. | |
| Unb | Apres le dernier rincage de cycle finit,la rotation échoue complètement en raison d'un déséquilibre des vêtements. | |
- Le blocage du bandeau de commandes : après le démarrage du programme, appuyez et maintenez enfoncées pendant environ 3 secondes les touches « Départ différé » et « Départ / Pause ». Maintenant, il n'est plus possible de changer de programme à l'aide des touches ni du sélecteur. Pour débloquer le bandeau de commandes, appuyez et maintenez enfoncées pendant environ 3 secondes les touches « Départ différé » et « Départ / Pause ».
La fonction « mémoire » : en cas d'une avarie imprévue de l'alimentation électrique ou s'il est nécessaire de couper l'alimentation durant le lavage, toutes les données seront mémorisées par l'appareil et le lave-linge recommencera le programme initial dès que l'alimentation sera rebranchée.
Arrêt du programme.
Afin d'arrêter le programme, appuyez sur la touche "Marche/Arrêt" et ensuite éteignez l'appareil. Choisissez un autre programme à l'aide du bandeau de commandes.
- Le son d'alarme peut être désactivé si nécessaire. Veuillez suivre les instructions ci-dessous : allumez la machine à laver et tournez la molette de programme sur le cycle d'essorage, puis appuyez simultanément sur les boutons "Retard" et "Rinçage supplémentaire" et maintenez-les enfoncés pendant 3 secondes. "bEEP OFF" s'affichera sur l'écran, indiquant que le son d'alarme a été désactivé. Répétez les étapes ci-dessus si vous souhaitez réactiver l'alarme sonore ; l'écran affichera alors "bEEP ON".
2. Si un excédent de mousse est détecté lors de l'essorage, le cycle d'essorage s'arrêtera et la pompe tentera de vidanger pendant 90 secondes. Si cet incident se répète plus de 3 fois, l'appareil arrêtera le cycle de lavage sans vidanger. Pour les prochains lavages, diminuez alors la dose de lessive.
Diagnostic des pannes
Les pannes énumérées ci-dessous sont des pannes graves. Avant de faire appel au Service Après-vente, assurez-vous bien de la nature de la panne.
| Problème | Causes | Solution |
| Le lave-linge ne fonctionne pas | → L'alimentation est mal branchée→ Avarie de l'alimentation→ Le hublot est mal fermé→ Le lave-linge n'a pas été allumé | — Vérifiez le branchement de l'alimentation. — Vérifiez l'alimentation. — Fermez le hublot. — Assurez-vous que le lave-linge est allumé. |
| Le lave-linge ne se remplit pas avec de l'eau. | → La touche „Départ/Pause" n'a pas été enforcée→ Le robinet n'est pas ouvert→ La presión de agua es inferior a 0,03 MPa.→ Le tuyau d'arrivée est plié→ Pas d'eau au robinet d'arrivée→ Le programmeur est mal positionné→ Le hublot n'est pas bien fermé→ Le filtre du tuyau d'arrivée est bouché | — Enforcez la touche „Départ/Pause" — Ouvrez le robinet. — Vérifiez la pression de l'eau. — Vérifiez le tuyau d'arrivée. — Vérifiez que l'eau est ouverte. — Positionnez bien le programmeur. — Fermez le hublot. — Débouchez le filtre du tuyau. |
| Le lave-linge évacue de l'eau | → Le tuyau d'évacuation est plus bas que 80 cm pendant le remplissage→ Le tuyau d'évacuation plongé dans l'eau | — Montez le tuyau d'évacuation à la hauteur de 80-100 cm. — Assurez-vous que le tuyau ne soit pas plongé dans l'eau. |
| Problème d'évacuation | → Le tuyau est bouché→ Le bout du tuyau d'évacuation est à une hauteur supérieure à 100 cm au-dessus du sol→ Le filtre est bouché | — Nettoyez le tuyau d'évacuation. — Assurez-vous que le bout du tuyau soit à une hauteur inférieure que 100 cm au-dessus du sol. — Nettoyez le filtre. |
| Fortes vibrationspendant l'essorage | → Toutes les vis de transport n'ont pas été enlevées→ Le lave-linge est posé sur une surface pas stable ou irregularité→ La charge de la machine excède 6/5 kg. | — Enlevez toutes les vis de transport. — Assurez-vous que le lave-linge soit posé sur une surface plate et qu'il soit bien nivélé. — Réduisez la quantité de linge dans le tambour. |
| Le lave-linge s'arrête avant de finir le lavage. | → L'avarie d'électricité ou la coupure de l'eau | — Vérifiez alimentation. |
| Le lave-linge s'arrête pour un certain temps. | → Le lave-linge affiche un communiqué d'erreur. | — Vérifiez le code d'erreur. |
| Trop de mousse dans le tambour la mousse passée dans le bac à produits | → Le produit fait trop de mousse ou il est destiné au lavage à la main→ Trop de détergent | — Vérifiez si vous utilisiez le détergent ajustat réduisez la quantité du détergent dans le bac à produits. |
| Le changement automatique du temps de lavage | → Le temps de lavage est adapté à la température initiale de l'eau | — C'est normale et cela n'influence pas le fonctionnement de la machine. |
| Erreur de l'essorage | → Le linge est mal réparti | — Ajoutez du linge ou faites redémarrer l'essorage. |
Nous nous excusons pour tout inconvénient causé par de petites incohérences dans ces instructions, ce qui peut se produire à la suite de l'amélioration des produits et de leur développement.
KESA ELECTRICALS U.K. HU1 3AU 26/07/2010
