MODE D'EMPLOI MI20X SMEG
MI20X
Lire soigneusement les instructions et les conserver pour toute consultation future
LISEZ Ces consignes attentivement et conservez-les en LIEU sür pour toute consultation ulterieure
- AVENTISSEMENT : En raison des températures élevées que le four génére, l'appareil ne doit être utilisé par des enfants que sous la surveillance d'unadulte lorsqu'il fonctionne en mode combiné.
- AVERTISSEMENT : Si la porte ou les joints de la porte sont endommagés, le four ne doit pas être utilisé tant que ces pièces n'ont pas été réparées par une personne qualifiée.
- AVERTISSEMENT : Il est très dangereux pour toute personne non qualifiée d'effectuer des manipulations ou des réparations impliquant le démontage de l'habillage de protection contre les micro-ondes.
- AVERTISSEMENT : Les liquides et autres aliments ne doivent pas être réchauffés dans des récipients fermés car ils risquent d'exploser.
- AVENTISSEMENT : N'autorisez des enfants à utiliser le four seuls que lorsqu'ils connaissent parfaitement les instructions de fonctionnement et qu'ils sont conscients des risques engendrés par une utilisation incorrecte.
- Utilisez exclusivement des ustensiles adaptés au four à micro-ondes. Lorsque vous faites réchauffer des aliments dans des récipients en plastique ou en papier, gardez un œil sur le four pour vérifier que ces derniers ne s'enflamment pas.
- Si de la fumée s'échappe de l'appareil, éteignez-le ou débranchez-le et laissez sa porte fermée afin d'étouffer les flammes éventuelles.
- Les boissons réchauffées dans un four à micro-ondes peuvent bouillir et s'échapper brusquement du récipient, même après l'arrêt du four. Veillez à manipuler le récipient avec précaution.
- Le contenu des biberons et des pots d'aliments pour bébés doit être remué ou agité et la température doit être vérifiée avant consommation, afin d'éviter les risques de brûlures.
- Ne faites jamais réchauffer d'œufs (frais ou durs) dans leur coquille car ils risquent d'exploser, même une fois le cycle de cuisson terminé.
- Il est recommandé de nettoyer le four régulièrement et d'éliminer tous les résidus d'aliments.
- L'absence d'entretien du four peut entraîner la dépréciation de la surface, réduire de manière irréversible la durée de vie de l'appareil et provoquer des situations dangereuses.
- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son représentant ou toute autre personne qualifiée afin d'éviter tous dangers.
- Les parties accessibles peuvent devenir très chaudes pendant l'utilisation.
Consommation énergétique :
230 V~50Hz, 1080 W
Puissance :
700W
Résistance du gril :
1000W
Fréquence de fonctionnement :
2,450 MHz
Dimensions hors-tout :
592 mm (L) x 320 mm (P) x 390 mm (H)
Dimensions de la cavité du four :
320 mm(L) × 288 mm(P) × 183 mm(H)
Capacité du four :
18 litres
Poids net :
Approx. 15,5 kg
Avant d'appeler le service après-vente
- z la fiche de la prise, attendez 10 secondes, puis rebranchez-la. b) Vérifiez si le fusible du circuit électrique n'est pas grillé ou si le disjoncteur ne s'est pas enclenché. Si ceux-ci semblent fonctionner correctement, testez la prise secteur avec un autre appareil.
- Si la puissance des micro-ondes ne fonctionne pas :
a) Vérifiez si le minuteur a été programmé. b) Vérifiez que la porte est fermée à fond, de façon à ce que les verrous de sécurité s'encliquètent.
Autrement, l'énergie des micro-ondes ne se diffusera pas dans le four.
SI, APRES AVOIR EFFECTUÉ CES CONTROLES, LE PROBLÈME PERSISTE, CONTACTEZ UN SERVICE APRès-VENTE AGRÉÉ.
Remarque :
Cet appareil est destiné à un usage ménager pour réchauffer des aliments et des boissons au moyen d'énergie electromagnétique. Il ne peut en aucun cas être utilisé en plein air.
Interférences RADIO
Le four à micro-ondes peut provoquer des interférences avec les radios, téléviseurs et autres appareils de ce type. Si des interférences se produisent, il est possible d'éliminer ou de réduire celles-ci en procédant comme indiqué ci-après.
a. Nettoyez la porte et la surface du joint d'étanchéité du four. b. Installez la radio, le téléviseur, etc. le plus loin possible du micro-ondes. c. Utilisez une antenne correctement installée pour voir radio, téléviseur, etc. de façon à renforcer la réception du signal.
Installation
- Veillez à retirer tous les matériaux d'emballage
présents dans la cavité du four.
- À propos avoir déballé le four, effectuez un contrôle
visuel pour vous assurer qu'il n'est pas endommagé
- Ce four micro-ondes pèse 15,5 kg et doit donc
et placez-le sur une surface plane de mesure de
- Installez l'appareil loin de toute source de chaleur
élevée et de dégagement de vapeur.
Porte mal alignée
Porte endommagée
Bosselures ou perforations dans la vitre de
porte et l'écran Bosselures dans la cavité
Si vous constatez ces défauts, n'utilisez PAS le
four.
- Ne déposez AUCUN objet sur le dessus de
I'appareil.
- Ne retirez PAS l'axe d'entraînement du plateau
tournant.
- Comme pour tout appareil électroménager,
l'utilisation du four par des enfants doit se faire sous
la surveillance d'un adulte.
Avertissement - l'appareil DOIT etre obligatoirement RELIE à la TERRE.
- La prise secteur doit être facilement
accessible pour pouvoir y brancher aisément
le cordon d'alimentation.
ATTENTION: Ce four intègre un fusible de tension
- La puissance d'alimentation requise est de 1,5.
alternative de 8 amp 250V
kVA. Au moment d'installer le four,
renseignez-vous auprès d'un technicien
spéciálse.
Important
Les fils du câble d'alimentation sont colorés selon le code suivant :
Vert et jaune : Terre
Bleu: Neutre
Marron: Tension
Si les couleurs des câbles pour le branchement au secteur de cet appareil ne correspondent pas aux marques colorées identifiant les bornes dans la prise de courant, il convient de procéder comme suit :
Le fil JAUNE ET VERT doit être connecté à la borne de la fiche sur laquelle figure la dette E ou le symbole de terre de couleur verte ou vert et jaune.
Le fil BLEU doit être connecté à la borne sur laquelle figure la dette N ou colorée en NOIR
Le câble BRUN doit être connecté à la borne sur laquelle figure la lecture L ou colorée en ROUGE.
Consignes de sécurité importantes
- AVERTISSEMENT : En raison des températures élevées que le four génère, l'appareil ne doit être utilisé par des enfants que sous la surveillance d'un adulte lorsqu'il fonctionne en mode combiné; (Uniquement pour les modèles équipés de la fonction Grill)
- AVERTISSEMENT : Si la porte ou les joints de la porte sont endommagés, le four ne doit pas être utilisé tant que ces pièces n'ont pas été réparées par une personne qualifiée.
- AVERTISSEMENT : Il est très dangereux pour toute personne non qualifiée d'effectuer des manipulations ou des réparations impliquant le démontage de l'habillage de protection contre les micro-ondes. - AVERTISSEMENT : Les liquides et autres aliments ne doivent pas être réchauffés dans des récipients fermés car ils risquent d'exploser. - AVERTISSEMENT : N'autorisez des enfants à utiliser le four seuls que lorsqu'ils connaissent parfaitement les instructions de fonctionnement et qu'ils sont conscients des risques engendrés par une utilisation incorrecte;
- Veillez à ce que l'air puisse circuler librement autour du four. Prévoyez un espace de 10 cm à l'arrière ; de 15 cm latéralement et de 30 cm au-dessus du four. Ne retirez pas les pieds du four ; ne bouchez pas les ouvertures de ventilation du four.
- Utilisez exclusivement des ustensiles adaptés au four à micro-ondes.
- Surveillez le four lorsque vous chauffez des aliments dans un récipient en plastique ou en papier, car celui-ci pourrait prendre feu.
- Si de la fumée s'échappe de l'appareil, éteignez-le ou débranchez-le et laissez sa porte fermée afin d'étouffer les flammes éventuelles.
- Les boissons réchauffées dans un four à micro-ondes peuvent bouillir et s'échapper brusquement du récipient, même après l'arrêt du four. Veillez à manipuler le récipient avec précaution.
- Le contenu des biberons et des pots d'aliments pour bébés doit être remué ou agité et la température doit être vérifiée avant consommation, afin d'éviter les risques de brûlures.
- Ne faites jamais réchauffer d'œufs (frais ou durs) dans leur coquille car ils risquent d'exploser, même une fois le cycle de cuisson terminé.
- Nettoyez la surface de la porte, du joint de porte et de la cavité du four à l'aide d'un détergent non abrasif, en utilisant une éponge ou un linge doux.
- Il est recommandé de nettoyer le four régulièrement et d'éliminer tous les résidus d'aliments.
- L'absence d'entretien du four peut entraîner la déterioration de la surface, réduire de manière irréversible la durée de vie de l'appareil et provoquer des situations dangereuses.
- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son représentant ou toute autre personne qualifiée afin d'éviter tous dangers.
Consignes de sécurité pour un usage général
Les quelques règles énoncées ci-après, applicables à tout appareil électroménager, doivent être respectées pour garantir les performances optimales du four :
- Utilisez le four uniquement si le plateau en verre, l'axe à roulettes, l'accouplement et l'anneau à roulettes sont en place.
- Utilisez le four uniquement pour préparer des aliments; ne séchez jamais de vêtements ou du papier dans votre four; ne l'utilisez pas pour stériliser des aliments.
- Ne faites pas fonctionner le four à vide, sous peine de l'endommager.
- N'utilisez pas la cavité du four pour y ranger des livres de cuisine, des journaux, etc.
- Avant de cuire des alimentes entourés d'une peau, tels que jaunes d'oeuf, pommes de terre, foie de poulet, etc., perces-les en plusieurs endroits à l'aide d'une fourchette.
- N'insérez aucun objet dans les ouvertures générées sur l'habillage extérieur.
- Ne retirez en aucun cas des pièces du four, telles que pieds, accouplement, vis, etc.
- Ne cuisez pas l'aliment directement sur le plateau en verre. Placez l'aliment dans un récipient approprié avant de l'introduire dans le four.
- USTENSILES DE CUISSON À NE PAS UTILISER DANS UN FOUR MICRO-ONDES
N'utilise pas d'ustensiles en métal ou des plats dont les poignées sont en métal.
N'utilise pas d'ustensiles avec décoration métallique.
N'utilise pas de fermetures métalliques pour fermer les sachets plastiques.
N'utilise pas d'ustensiles en melamine, car ils absorbent les micro-ondes. Ils pourraient se fêler ou se carboniser, et ralentir la vitesse de cuisson.
N'utilise pas de récipients "Centura Tableware".
L'email n'est pas approprié pour une utilisation au micro-ondes. N'utilisez pas de tasses en "Corelle Livingware" à anse fermée.
Ne cuisez pas des aliments dans des récipients à l'ouverture étroite, tels que bouteille, etc. car il pourrait exposer sous l'effet de la chaleur développée par les micro-ondes.
N'utilisez pas de sondes à viande ni de thermomètres à bonbons. Il existe des thermomètres spéciaux micro-ondes. Utilisez uniquement ceux-ci.
- Les ustensiles de cuisson doivent être utilisés conformément aux instructions du fabricant.
- Ne tentez pas de faire frire des aliments dans le four.
- Veuillez vous rappeler que le four micro-ondes chauffe le liquide contenu dans un récipient et non le récipient. Par conséquent, même si le couvercle du récipient n'est pas chaud lorsque vous le retirez du four, rappelez-vous que, dès que vous aurez retiré le couvercle, l'aliment/le liquide dégagera la même quantité de vapeur et/ou d'éclaboussures qu'avec une cuisson traditionnelle.
- Contrôlez toujours la température des alimentés, en particulier lorsqu'il s'agit d'aliments pour bébé. Il est conseillé de laisser reposer quelques minutes les alimentés à peine sortis du four et de les remuer pour répartir la chaleur de manière homogène.
- Les alimentés contenant un mélange de graisse et d'eau, le bouillon par exemple, doivent être retirés du four 30 à 60 secondes après l'extinction du four. Cette précaution permet au mélange de se stabiliser et d'éviter une ébullition lorsque vous y plongez une cuillère ou ajoutez un cube de bouillon.
- Lorsque vous préparez/cuisez des aliments, rappelez-vous que certaines préparations telles que le Christmas pudding, les confitures et le "mincemeat" chauffent très rapidement. N'utilisez pas de récipients en plastique si les aliments à chauffer ou à cuire contiennent une teneur élevée en sucre ou en graisse.
- Il se peut que les ustensiles de cuisson deviennent chauds sous l'effet du transfert de chaleur à partir de l'aliment chauffé. Ceci est particulièrement vrai pour les ustensiles dont le couvercle et les poignées sont en plastique. Munissez-vous de maniques pour saisir l'ustensile.
- Pour réduire les risques d'incendie dans la cavité du four : (a) Évitez de trop faire cuire les aliments. Soyez particulièrement attentif si des éléments en papier, en plastique ou autre matière inflammable sont placés à l'intérieur du four pour faciliter la cuisson. (b) Enlevez les fermetures métalliques des sachets avant de les placer dans le four. (c) Si des matériaux prennent feu dans le four, laissez la porte du four fermée, éteignez le four à l'aide de l'interrupteur mural ou coupez l'alimentation au niveau du fusible ou du disjoncteur.

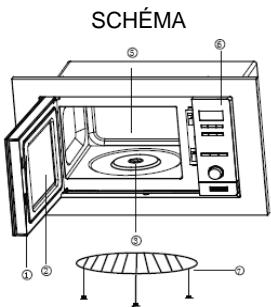

(1) Système de verrouillage de porte (2) Vitre de porte du four (3) Ouverture d'aération du four (4) Anneau à roulettes (5) Plateau tournant en verre (6) Bandeau de commande (7) Grille de cuisson

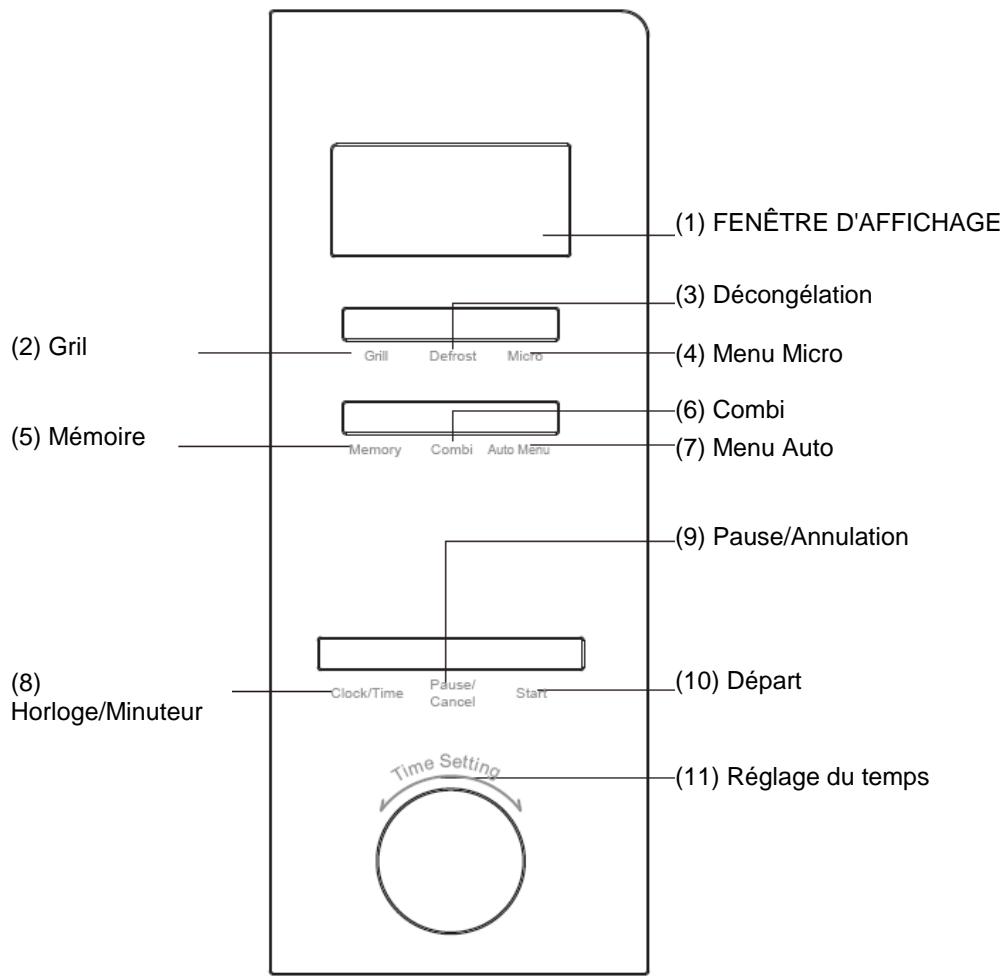

1. Touche unique de chauffage
Une seule pression de la touche suffit pour démarrer la cuisson. Il est ainsi très commode et rapide de chauffer un verre d'eau, etc.
Exemple : Pour chauffer un verre de lait
a) Placez le verre de lait sur le plateau tournant, puis fermez la porte. b) Appuyez sur la touche "Start", le micro-ondes fonctionne à une puissance de 100% pendant 1 minute. c) Vous entendrez 5 bips lorsque la cuisson sera terminée.
2. Chauffage aux micro-ondes
Cette fonction possède deux options.
1) Chauffage rapide aux micro-ondes (puissance de 100%)
Exemple : pour chauffer des aliments à une puissance de 100% pendant 5 minutes
a) Régalez le temps de cuisson sur "5:00" ; b) appuyez sur la touche "Start".
2) Chauffage aux micro-ondes en mode manuel Exemple : Pour chauffer des aliments à une puissance de 70% pendant 10 minutes
a) Appuyez sur la touche "Micro", sélectionnez une puissance de "70%"; b) réglez le temps sur "10:00"; c) appuyez sur la touche "Start".
Il existe 5 niveaux de puissance et le temps de chauffage aux micro-ondes le plus long est de 60 minutes.
| Nombre de crans | Puisance des micro-ondes | Affichage |
| 1 | 100 % | P100 |
| 2 | 70 % | P70 |
| 3 | 50 % | P50 |
| 4 | 30 % | P30 |
| 5 | 10 % | P10 |
3. Décongélation automatique par poids
Sélectionnez le type d'aliment et le poids. Cela vous permettra automatiquement de régler le niveau de puissance et le temps. Exemple : pour décongeler 500 g de viande congelée.
a) Appuyez sur la touche "Auto defrost", "dEF" s'affiche. b) Tournez le bouton "Time setting" pour régler le poids de 500g. c) Appuyez sur "Start".
Le poids de l'aliment doit être inférieur à 2000 g.
Vous devez uniquement sélectionner le type d'aliment et le poids; la puissance et le temps seront automatiquement réglés. Exemple : Cuisson automatique de 400 g de poisson
A) Appuyez sur la touche "Auto menu" jusqu'à ce que "A-5" s'affiche. B) Tournez le bouton "Time setting" jusqu'à ce que "400" s'affiche. C) Appuyez sur "Start".
| Nombre de crans\Menu Poids | A-1 | A-2 | A-3 | A-4 | A-5 | A-6 |
| Riz | Légume | Viande | Spaghetti | Poisson | Pain (miche) |
| 1 | 100 | 100 | 200 | 1 | 100 | 100 |
| 2 | 200 | 200 | 300 | 2 | 200 | 200 |
| 3 | 300 | 300 | 400 | | 300 | 300 |
| 4 | 400 | 400 | 500 | | 400 | 400 |
| 5 | 500 | 500 | 600 | | 500 | 500 |
| 6 | | 600 | 800 | | 600 | 600 |
| 7 | | | 1000 | | 700 | |
| 8 | | | | | 800 | |
| 9 | | | | | 900 | |
| 10 | | | | | 1000 | |
5. Fonction de cuisson programmée :
Cette fonction peut mémoriser les réglages des fonctions Grill, Décongélation, Micro, Combi et Auto Menu, afin d'éviter devoir régler à nouveau la puissance et le temps.
a) Si la fonction Mémoire n'a pas encore été réglée, appuyez sur "memory", "1" s'affiche, entrez les valeurs de puissance et de temps, appuyez à nouveau sur "memory", le programme réglé est mémorisé. Si vous appuyez sur la touche "Start" au lieu de la touche "memory", le four démarrera et le programme sera également sauvegardé. b) Si la fonction Mémoire a déjà été réglée, dès que vous appuyez sur la touche "memory", "1" s'affiche, et le four se mettra à fonctionner selon le programme mémorisé après que vous ayez appuyé sur la touche "Start".
Le programme ne sera pas conservé en mémoire en cas de coupure de courant.
6. Grill
Cette fonction présente deux modèles. Appuyez sur "Grill" pour sélectionner les fonctions suivantes : (le temps de cuisson le plus long est de 60 minutes).
Modèle 1: Puissance gril de 85%, affichage G-1 Modèle 2: Puissance gril 50%, affichage G-2 Exemple: Cuire des aliments avec G-1 pendant 20 minutes
A) Appuyez sur "Grill" jusqu'à ce que le voyant "G-1" s'affiche. B) Réglez un temps de cuisson de "20:00". C) Appuyez sur "Start".
Lorsque vous utilisez la fonction Gril, les aliments ne sont pas chauffés aux micro-ondes; la chaleur est irradiée par la résistance métallique située sur la voute du four. Avec la fonction Gril, le temps de cuisson se décompose en 2 étapes. Après la première moitié du temps de cuisson, le programme s'interrompt automatiquement et 2 bips retentissent, indiquant que vous pouvez ouvrir la porte du four et retourner l'aliment. Dès que vous avez retourné l'aliment, fermez la porte et appuyez sur la touche "Start"; la deuxième moitié de la cuisson démarre.
Si vous ne souhaitez pas retourner l'aliment, le four redémarre au bout de 1 minute de pause.
7. Mode combiné
Cet appareil vous offre la possibilité de choisir entre deux méthodes de cuisson combinée.
Option 1: 55% Micro + 45% Gril), affichage "C-1"
Option 2: 30% Micro + 70% Gril), affichage "C-2"
Exemple : Cuire des aliments en utilisant l'option 2 pendant 30 minutes.
a) Appuyez sur la touche "Combi" pour sélectionner "C-2". b) Régalez un temps de cuisson de 30 minutes. c) Appuyez sur "Start".
8. Horloge
Le four peut être utilisé comme horloge. Exemple : pour saisir l'heure du jour 16:30
A) Appuyez sur "Clock", le symbole de l'horloge clignote sur l'affichage. Tournez le bouton "Time setting" pour régler "16:00". B) Appuyez à nouveau sur "Clock", tournez le bouton "Time setting" pour régler "16:30". C) Appuyez à nouveau sur "Clock", le réglage de l'horloge est terminé, l'horloge se met à fonctionner.
9. Minuteur
La fonction Minuteur permet de faire démarrer le micro-ondes automatiquement à l'heure régée; il s'éteindra automatiquement dès que la cuisson sera terminée. (Il est nécessaire de régler l'horloge avant de régler la fonction Minuteur.) Exemple : l'heure affichée actuellement est 16:30. Pour régler le démarrage de la cuisson à 18:15 à une puissance de 70% pendant 10 minutes :
A) Appuyez sur "Timer" et réglez l'heure de début de cuisson à 18:15 (même procédure que pour le réglage de l'horloge). B) Appuyez sur "Micro" pour régler une puissance de 70%. C) Entrez la durée de cuisson de 10 minutes en tournant le bouton "Time Setting". D) Appuyez sur "Start".
Si vous omettez de régler la puissance et la durée de cuisson (étapes B et C) et appuyez directement sur la touche "Start", le micro-ondes fonctionnera uniquement comme une horloge. À 18:15, 10 bips retentiront, mais aucune fonction ne sera activée.
10. Sécurité enfants
Activez la fonction Sécurité enfants en appuyant simultanément sur les touches "Auto Menu" et "Combi" pendant 2 secondes. Pour la désactiver, appuyez à nouveau simultanément sur les touches "Auto Menu" et "Combi" pendant 2 secondes.
11. Pause/annulation
a) En appuyant sur la touche "Pause/Cancel" pendant que le four est en marche, vous arrêtez le fonctionnement du four. b) Si un programme était réglé avant que vous n'appuyiez sur la touche "Start", toute pression de cette touche annulera le programme réglé.
Entretien et nettoyage du micro-ondes
- Éteignez le four et débranchez-le de l'alimentation secteur avant de procéder au nettoyage.
- Veillez à ce que l'intérieur du four soit toujours propre. En cas d'éclaboussures sur les parois du four ou de débordement de liquide, éliminez les dépôts à l'aide d'un chiffon humide. Il est déconseilé d'utiliser un détergent agressif ou des substances abrasives.
- Nettoyez l'habillage du four à l'aide d'un chiffon humide. Évitez que de l'eau ne pénétre dans les ouvertures de ventilation pour ne pas endommager les pièces actives.
- Le bandeau de commande ne doit pas être mouillé. Nettoyez à l'aide d'un linge doux et humide. N'utilisez ni détergents, ni substances abrasives, ni vaporisateurs sur le bandeau de commande.
- Si de la vapeur s'accumule à l'intérieur ou autour de l'extérieur de la porte du four, essuyez à l'aide d'un chiffon doux. Cela peut se produire lorsque le micro-ondes fonctionne dans des conditions d'humidité élevée, et n'indique en aucun cas un mauvais fonctionnement de l'appareil.
- Il peut s'avérer nécessaire de nettoyer de temps à autre le plateau en verre. Nettoyez le plateau à l'eau chaude savonneuse ou au lave-vaisselle.
- L'anneau à roulettes et la sole du four doivent être nettoyés régulièrement pour éviter un niveau de bruit excessif. Il suffit de passer un chiffon imbibé de détergent doux, d'eau ou de produit de nettoyage pour vitre sur le fond du four, puis d'essuyer. L'anneau à roulettes peut être plongé dans de l'eau savonneuse ou lavé en machine. De la vapeur de cuisson s'accumule au fur et à mesure des utilisations, mais n'effecte pas la surface du fond du four ou les roulettes de l'anneau. Lorsque vous enlevez l'anneau à roulettes de la sole du four pour procéder au nettoyage, veillez à le remettre en place dès que cette opération est terminée.
- Pour éliminer les odeurs de votre four, introduisez une tasse d'eau et un grand saladier spécial micro-onde contenant le jus et l'écorce d'un citron. Activez les micro-ondes pendant 5 minutes, essuyez soigneusement puis séchez à l'aide d'un chiffon doux.
- Si vous avez besoin de remplacer l'ampoule à l'intérieur du four, s'il vous plaît contacter le vendeur.
SCHEMA (PORTE OUVERTE, FOUR À L'ARRÊT) SWA: INTERRUPEUR DE VERROUILAGE PRIMAIRE SWB: INTERRUPTEUR DE VERROUILLAGE SECONDAIRE SWC: INTERRUPEUR DE VERROUILLAGE DU MONITEUR
SOUS RÉSERVE DE MODIFICATION DU CIRCUIT SANS
PREAVIS
L: LAMPE
FM: MOTEUR DU VENTILATEUR
TM: MOTEUR DU PLATEAU
TOURNANT
H: RÉSISTANCE

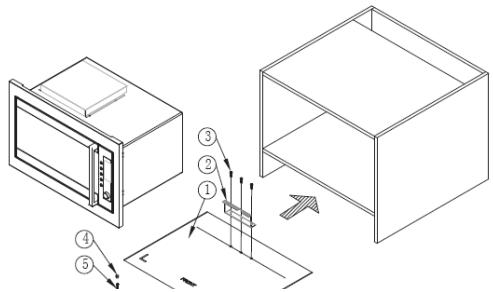

Micro-ondes encastrables 18L/23L/30L MANUEL d'installation du FOUR
- Gabarit de montage plastique 1 pièce
- Etrier de montage 1 pièce
- Vis de boulon 3 pièces
- Cache-vis 1 pièce
- Vis de boulon 1 pièce
Spécifications de la garnitude
Dimensions de la cavité du meuble d'encastrement
Dimensions du châssis
Largeur 566 mm
Largeur 592 mm
Hauteur 365 mm
Hauteur 390 mm
Profondeur 550 mm
Profondeur 20mm

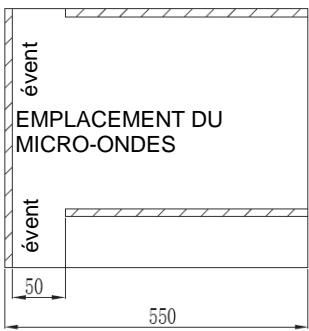

MEUBLE d'encastrement du micro-ondes

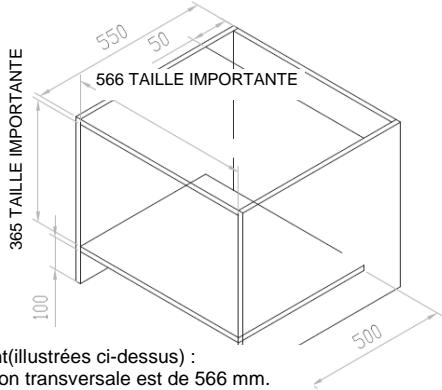

Dimensions requises du meuble d'encastrement (illustrées ci-dessus) :
- La dimension intérieure du meuble en direction transversale est de 566 mm.
- La dimension interieure du meuble en direction longitudinale est de 365 mm Il s'agit de la distance minimale entre la latte de gauche et celle de droite. À ne pas modifier.
- La profondeur du meuble ne doit pas être inférieure à 550 mm.
- La dimension extérieure du meuble ne doit pas être inférieure à 596 mm, la longueur du châssis étant de 592 mm.
- Le panneau du meuble doit avoir une épaisseur inférieure à 15 mm ou 20 mm.
Procédure d'installation du châssis
1. Le meuble d'encastrement doit avoir les dimensions spécifiées. Placez le gabarit de montage plastique (Composant 1) sur le fond de la cavité du meuble. Alignez le bord avant du gabarit avec le bord extérieur du meuble. Placez ensuite l'étrier de montage (Composant 2) sur le gabarit et alignez les orifices conformément à la position indiquée dans le dessin. Puis fixez la vis de boulon (Composant 3).
2. Insérez le four dans le meuble en le maintenant à l'horizontal; les parois latérales du four doivent être situées à égale distance par rapport aux parois latérales du meuble. Puis fixez l'étrier de montage à l'arrière du micro-ondes.

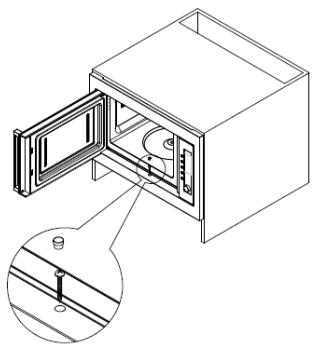

3. Ouvrez le micro-ondes, fixez la vis de boulon (Composant 5) et enforcez-la dans le meuble; puis installez le cachevis (Composant 4).
Smeg Spa, Guastalla (RE), Italie
