Nettoyage du lave-linge Nettoyage du tiroir à produits lessiviels. Entretien du hublot et du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau
Sélection de l’essorage Fonctions

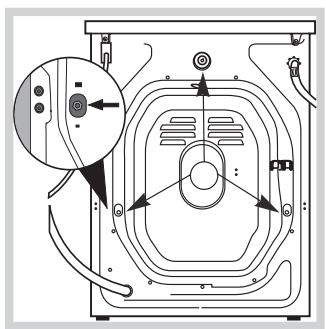

Tiroir à produits lessiviels Déballage et mise à niveau Déballage 1. Déballer le lave-linge. 2. Contrôler que le lave-linge n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le vendeur. 3. Enlever les 3 vis de protection servant au transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).
5. Conserver toutes ces pièces: il faudra les remonter en cas de transport du lave-linge. ! Les pièces d’emballage ne sont pas des jouets pour enfants.

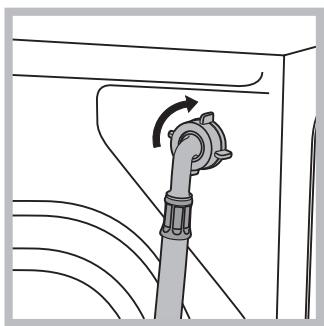

Raccordement du tuyau d’arrivée de l’eau 1. Reliez le tuyau d’alimentation en le vissant à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure). Faire couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés avant de raccorder. 2. Raccorder le tuyau d’arrivée de l’eau au lave-linge en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).
! Utiliser ceux qui sont fournis avec l’appareil.

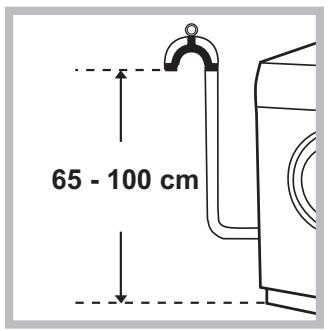

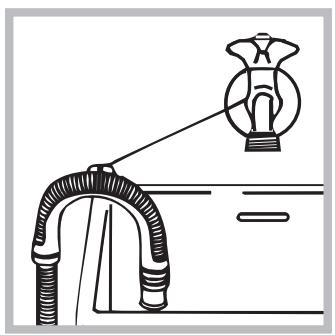

Premier cycle de lavage ou bien l’accrocher à un évier ou à une baignoire, dans ce cas, fixer le support en plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau. ! L’utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm. Branchement électrique Avant de brancher la fiche dans la prise de courant, s’assurer que: • la prise est bien reliée à la terre et est conforme aux réglementations en vigueur; • la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des Caractéristiques techniques (voir ci-contre); • la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre); • la prise est bien compatible avec la fiche du lavelinge. Autrement, remplacer la prise ou la fiche. ! Le lave-linge ne doit pas être installé dehors, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. ! Après installation du lave-linge, la prise de courant doit être facilement accessible.
Cela réduit l’usure de l’installation hydraulique du lave-linge et évite tout danger de fuites.
1. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure);
Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs.
Soulever le tiroir et le tirer vers soi pour le sortir de son logement (voir figure). Le laver à l’eau courante; effectuer cette opération assez souvent.
(voir figure): il est normal qu’un peu d’eau s’écoule;
4. revisser le couvercle; 5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.
Entretien du hublot et du tambour • Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs.
Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière. ! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche.
! N’utiliser que des tuyaux neufs.
! Ce lave-linge a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.
• Cet appareil est conçu pour un usage domestique.
Les enfants ne doivent pas jouer avec l’appareil. L’entretien et le nettoyage ne doivent pas être effectués par les enfants sans surveillance. • Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides. • Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant. • Ne pas ouvrir le tiroir à produits lessiviels si la machine est branchée. • Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées. • Ne pas forcer pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager. • En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation. • Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement. • Pendant le lavage, le hublot a tendance à se réchauffer. • Deux ou trois personnes sont nécessaires pour déplacer l’appareil avec toutes les précautions nécessaires. Ne jamais le déplacer tout seul car il est très lourd. • Avant d’introduire le linge, s’assurer que le tambour est bien vide.
• Mise au rebut du matériel d’emballage: se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés. • La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘’poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. 17
N.B.: pour effectuer une pause du lavage en cours, appuyer sur cette touche, le voyant correspondant se mettra à clignoter en orange tandis que celui de la phase en cours restera allumé fixe. Si le voyant HUBLOT VERROUILLÉ est éteint, on peut ouvrir la porte. Pour faire redémarrer le lavage exactement de l’endroit où il a été interrompu, appuyer une nouvelle fois sur la touche.

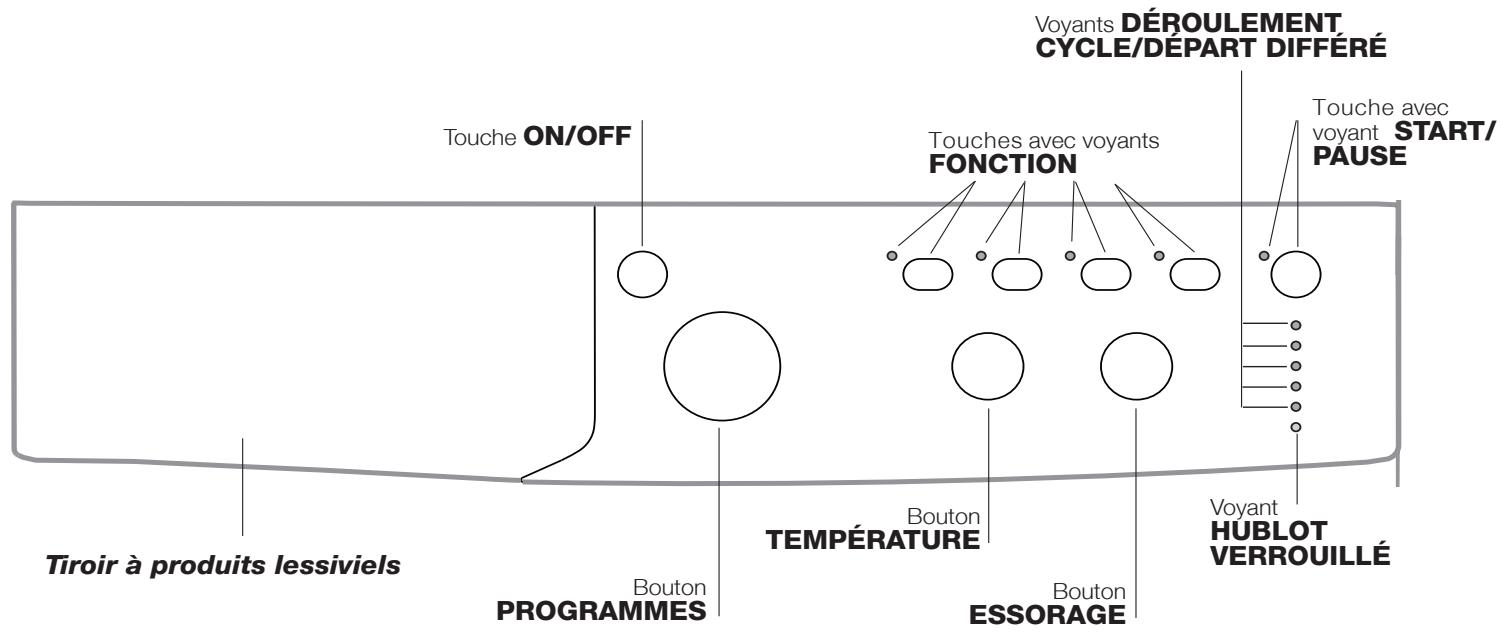

Touches avec voyants FONCTION: pour sélectionner les fonctions disponibles. Le voyant correspondant à la fonction sélectionnée restera allumé. Bouton TEMPÉRATURE: pour sélectionner la température ou un lavage à froid (voir “Personnalisations”). Bouton ESSORAGE: pour sélectionner l’essorage ou le supprimer (voir “Personnalisations”). Voyants DÉROULEMENT CYCLE/DÉPART DIFFÉRÉ: pour suivre le stade d’avancement du programme de lavage. Le voyant allumé indique la phase de lavage en cours. Si la fonction “Départ différé” (départ différé) a été sélectionnée, ils indiquent le temps restant jusqu’au démarrage du programme (voir page ci-contre).
Si l’fonction sélectionnée est incompatible avec une autre fonction précédemment sélectionnée, le voyant correspondant à la première fonction se met à clignoter et seule la deuxième fonction est activée, le voyant de la touche s’allume au fixe. Voyant hublot verrouillé Le voyant allumé indique que le hublot est verrouillé pour en empêcher l’ouverture. Attendre que le voyant cesse de clignoter avant d’ouvrir la porte (3 minutes environ). Pour ouvrir le hublot tandis qu’un cycle est en cours, appuyer sur la touche START/PAUSE; si le voyant HUBLOT VERROUILLÉ est éteint, on peut ouvrir le hublot.
Une fois que le cycle de lavage sélectionné a démarré, les voyants s’allument progressivement pour indiquer son stade d’avancement:
1. Allumer le lave-linge en appuyant sur la touche ON/OFF. Tous les voyants s’allument pendant quelques secondes puis s’éteignent, seul le voyant START/PAUSE flashe. 2. Charger le linge et fermer le hublot. 3. Sélectionner à l’aide du bouton PROGRAMMES le programme désiré. 4. Sélectionner la température de lavage (voir “Personnalisations”). 5. Sélectionner la vitesse d’essorage (voir “Personnalisations”). 6. Verser les produits lessiviels et les additifs (voir “Produits lessiviels et linge”). 7. Sélectionner les fonctions désirées. 8. Appuyer sur la touche START/PAUSE pour démarrer le programme, le voyant correspondant vert restera allumé en fixe. Pour annuler le cycle sélectionné, appuyer sur la touche START/PAUSE pour placer l’appareil en pause et choisir un nouveau cycle. 9. A la fin du programme, le voyant s’allume. Quand le voyant HUBLOT VERROUILLÉ s’éteint, on peut ouvrir le hublot. Sortir le linge et laisser le hublot entrouvert pour faire sécher le tambour. Eteindre le lave-linge en appuyant sur la touche ON/OFF. 19
Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 60°C. La température effective de lavage peut différer de la température indiquée. 2) Programme de contrôle selon la norme 1061/2010: sélectionner le programme 4 et une température de 40°C. Ce cycle convient au lavage d’une charge de coton normalement sale et c’est le plus performant en termes de consommation d’eau et d’énergie, l’utiliser pour du linge lavable à 40°C. La température effective de lavage peut différer de la température indiquée. Pour tous les instituts qui effectuent ces tests : 2) Programme coton long: sélectionner le programme 4 et une température de 40°C. 3) Programme Synthétique ainsi que: sélectionner le programme 6 et une température de 40°C.
Express (programme 11): spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 15 minutes et permet ainsi de faire des économies d’énergie et de temps. La sélection de ce programme (11 à 30°C) permet de laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 1,5 kg de charge. Sport Intensve (programme 12): est spécialement conçu pour laver des textiles vêtements de sport (survêtements, shorts, etc.) très sales; pour obtenir d’excellents résultats nous recommandons de ne pas dépasser la charge maximale indiquée dans le “Tableau des programmes”. Sport Light (programme 13): est spécialement conçu pour laver des textiles vêtements de sport (survêtements, shorts, etc.) peu sales; pour obtenir d’excellents résultats nous recommandons de ne pas dépasser la charge maximale indiquée dans le “Tableau des programmes”. Nous recommandons d’utiliser de la lessive liquide, avec une dose pour la demi-charge. Sport Shoes (programme 14): est spécialement conçu pour laver des chaussures de sport; pour obtenir d’excellents résultats nous recommandons de ne pas en laver plus de 2 paires à la fois.
La machine interdira automatiquement toute sélection d’une température supérieure à la température maximale prévue pour chaque programme.
Tourner le bouton ESSORAGE pour sélectionner la vitesse d’essorage du programme sélectionné. Les vitesses maximales prévues pour les programmes sont: Programmes Vitesse maximale Coton Pour activer les fonctions: 1. appuyer sur la touche correspondant à la fonction désirée; 2. l’allumage du voyant correspondant signale que la fonction est activée. Remarque: Le clignotement rapide du voyant signale que la fonction correspondante n’est pas disponible pour le programme sélectionné. La sélection de cette option permet d’optimiser les mouvements mécaniques, la température et l’eau en fonction d’une charge réduite de coton et synthétiques peu sales (voir “Tableau des programmes”). “ ” permet de laver en faisant des économies considérables de temps et de consommations d’eau et d’énergie. Il est conseillé d’utiliser une dose de lessive liquide adaptée à la charge.
N.B: Après avoir appuyé sur la touche START/PAUSE, le retard programmé ne peut être modifié que pour le diminuer jusqu’à lancer le programme sélectionné.
! Ne pas utiliser de lessives pour lavage à la main, elles moussent trop.

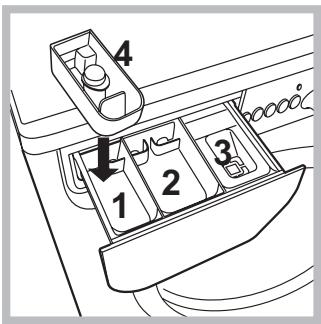

! Respecter les indications figurant sur le paquet de lessive. Sortir le tiroir à produits lessiviels et verser la lessive ou l’additif comme suit.

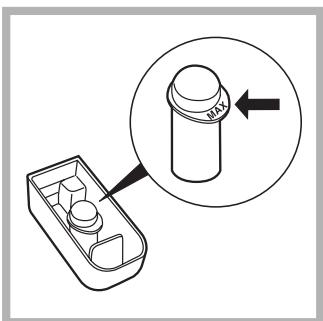

! N’utilisez de l’eau de Javel traditionelle que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine. Montez le bac supplémentaire 4 fourni avec l’appareil à l’intérieur du bac 1. Lorsque vous versez l’eau de Javel, attention à ne pas dépasser le niveau “max” indiqué sur le pivot central (voir figure).
• Ne pas dépasser les valeurs indiquées dans le “Tableau des programmes” correspondant au poids de linge sec.
. Pour obtenir d’excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1,5 kg. Soie: sélectionner le programme de lavage spécial 9 pour vêtements en soie. Il est conseillé d’utiliser une lessive spéciale pour linge délicat. Rideaux: pliez-les bien et glissez-les dans une taie d’oreiller ou dans un sac genre filet. Sélectionner le programme 9. Jeans: mettez les jeans à l’envers avant de les laver et utilisez une lessive liquide. Sélectionnez le programme 10.
Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lave-linge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.
Il peut arriver que le lave-linge ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.
Le robinet de l’eau n’est pas ouvert. Un départ différé a été sélectionné (voir “Personnalisations”).
Il y a une coupure d’eau. La pression n’est pas suffisante. La touche START/PAUSE n’a pas été enfoncée.
• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”). • L’évacuation murale n’a pas d’évent. Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la machine et appeler le service Assistance. Si l’appartement est situé en étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales antisiphonnage.
• Le tuyau de vidange est plié (voir “Installation ”). • La conduite d’évacuation est bouchée.
• Le lave-linge n’est pas posé à plat (voir “Installation”). • Le lave-linge est coincé entre des meubles et le mur (voir “Installation”).
• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”). • Le tuyau de vidange n’est pas bien fixé (voir “Installation”).
START/PAUSE clignotent. Le voyant du phase de lavage et le voyant hublot verrouillé restent fixes.
Si l’anomalie persiste, appeler le service d’assistance.
• La quantité utilisée est excessive.
Communiquer: • le type de panne; • le modèle de l’appareil (Mod.); • son numéro de série (S/N). Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lave-linge et à l’avant quand on ouvre la porte hublot.
Limpiar la bomba Controlar el tubo de alimentación de agua
! La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente). ! Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado. ! No utilice nunca tubos ya usados. ! Utilice los suministrados con la máquina.
• la toma sea compatible con el enchufe de la lavadora. Si no es así, sustituya la toma o el enchufe. ! La lavadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas. ! Una vez instalada la lavadora, la toma de corriente debe ser fácilmente accesible.
La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.
Extraiga el contenedor levantándolo y tirándolo hacia fuera (ver la figura). Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente. La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma. ! Verifique que el ciclo de lavado haya terminado y desenchufe la máquina. Para acceder a la precámara: 1. quite el panel que cubre la parte delantera de la lavadora con la ayuda de un destornillador (ver la figura);
(ver la figura): es normal que se vuelque un poco de agua;
4. vuelva a enroscar la tapa; 5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras. • Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento. • Durante el lavado, la puerta tiende a calentarse. • Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada. • Antes de introducir la ropa controle que el cesto esté vacío.
4. Fije la temperatura de lavado (ver “Personalizaciones”). 5. Fije la velocidad de centrifugado (ver “Personalizaciones”). 6. Vierta detergente y aditivos (ver “Detergentes y ropa”). 7. Seleccione las funciones deseadas. 8. Ponga en marcha el programa presionando el botón START/PAUSE y el piloto correspondiente permanecerá encendido, fijo y de color verde. Para anular el ciclo seleccionado ponga en pausa la máquina presionando el botón START/PAUSE y elija un nuevo ciclo. Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 40ºC. La temperatura efectiva de lavado puede diferir de la indicada. Para todos los Test Institutes: 2) Programa algodón largo: seleccione el programa 4 con una temperatura de 40ºC. 3) Programa sintético largo: seleccione el programa 6 con una temperatura de 40ºC. - el tipo de tejido / el símbolo en la etiqueta. - los colores: separe las prendas de color y las blancas. • Vacíe los bolsillos y controle los botones. • No supere los valores indicados en la “Tabla de Programas” referidos al peso de la ropa seca. ¿Cuánto pesa la ropa?
1 funda 150/200 g • La dosificación fue excesiva.
Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora y en la parte delantera abriendo la puerta. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de • Piezas y componentes
