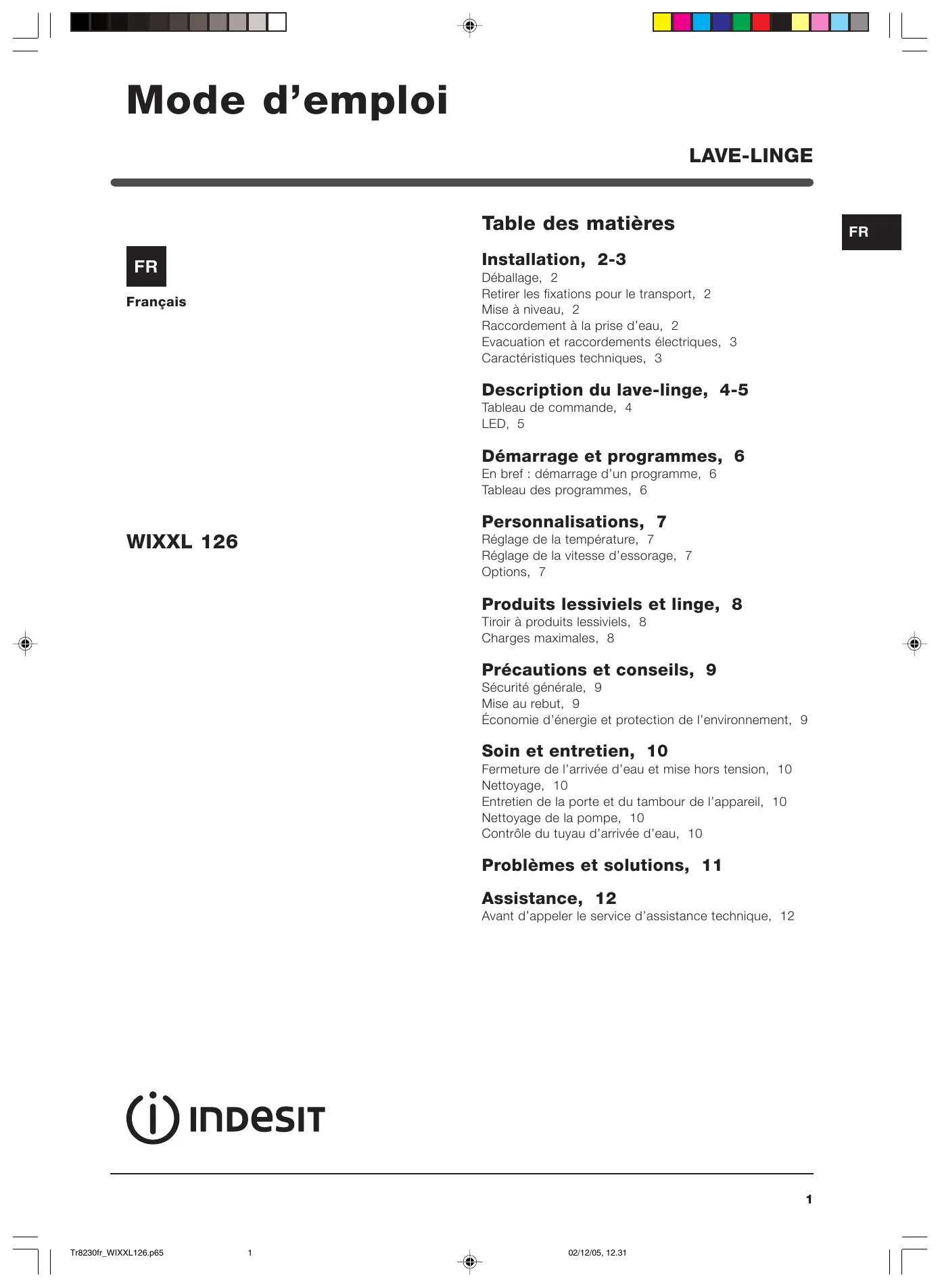

Raccordement à la prise d’eau, 2 Evacuation et raccordements électriques, 3 Caractéristiques techniques, 3
Fermeture de l’arrivée d’eau et mise hors tension, 10 Nettoyage, 10 Entretien de la porte et du tambour de l’appareil, 10 Nettoyage de la pompe, 10 Contrôle du tuyau d’arrivée d’eau, 10
Assistance, 12 Avant d’appeler le service d’assistance technique, 12 1. Déballer le lave-linge. 2. Vérifier que le lave-linge n’a pas été endommagé pendant le transport. S’il est abîmé, ne pas le raccorder et contacter le revendeur.
IMPORTANT : suivre les instructions suivantes pour retirer les DEUX fixations utilisées pour le transport. LES DEUX boulons de fixation pour le transport, situés sur les côtés du panneau arrièr e, arrière, e enlevés avant la DOIVENT êtr être eil mise en service de l’appar eil. l’appareil ! L’appareil risque autrement de subir des dommages considérables. Il est essentiel que le boulon et la cale utilisés pour le transport (voir figure) soient absolument intacts quand ils sont retirés. 1. Dévisser le boulon au moyen d’une clé de 13 mm.
Régler les deux pieds avant pour parfaire la stabilité et l’horizontalité de l’appareil. Le fonctionnement de l’appareil risque autrement d’être bruyant. ! Régler d’abord l’inclinaison latérale puis l’inclinaison de l’avant vers l’arrière. 1. Installer l’appareil à l’emplacement voulu. - Attention à ne pas coincer ou enchevêtrer les flexibles. 2. Tourner à fond et à la main un des pieds avant ou les deux dans le sens inverse des aiguilles d’une montre. Lors du réglage des pieds, utiliser un niveau à bulle pour contrôler l’horizontalité de l’appareil, tant latéralement que de l’avant vers l’arrière. - Le ressort présent sur chaque pied empêche le desserrement de ce dernier. ! Si la machine est posée sur un tapis ou de la moquette, réglez les pieds de manière à laisser un espace suffisant pour permettre le passage de l’air sous le lave-linge.
Raccord du tuyau d’arrivée d’eau. A ne pas oublier que cet appareil est prévu pour alimentation en eau froide. ! Veiller à ce que l’embout du tuyau soit muni d’un joint. Avant de raccorder l’arrivée d’eau à l’entrée filetée ¾ gaz, laisser couler l’eau du robinet d’alimentation jusqu’à ce qu’elle soit parfaitement limpide.
4) pour enlever le deuxième boulon de fixation utilisé pour le transport. ! Les matériaux d’emballage ne sont pas des jouets pour enfants.
! Vérifier que le tuyau n’est ni plié ni trop écrasé. ! La pression de l’eau au robinet doit être comprise entre les valeurs indiquées au tableau des Caractéristiques techniques (page suivante). ! Si la longueur du tuyau d’alimentation ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé. ! N’utiliser que des tuyaux neufs. ! Contrôler le tuyau d’alimentation au moins une fois par an et le changer en cas de craquelures ou de fissures car les tuyaux usés peuvent casser lorsqu’ils sont soumis à la pression de l’eau.
évacuation murale placés à une distance du sol comprise entre 65 et 100 cm B. Il peut aussi être accroché à un évier ou à une baignoire, dans ce cas, fixer le tuyau (fourni avec l’appareil) au robinet. L’embouchure du tuyau d’évacuation ne doit jamais être plongée dans l’eau.
• la prise est bien apte à supporter la puissance maximale de la machine indiquée dans le tableau des Caractéristiques techniques (voir ci-contre). • la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre). • la prise est bien compatible avec la fiche du lavelinge. Autrement, remplacer la prise ou la fiche. !Ce lave-linge ne doit pas être installé à l’extérieur, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages. !Après installation de l’appareil, la prise de courant doit être facilement accessible et être raccordée à un réseau d’alimentation électrique adéquat. !Ne pas utiliser de rallonges ni de prises multiples. !Le cordon d’alimentation ne doit être ni plié ni trop écrasé. !Le cordon d’alimentation ne doit être remplacé que par un technicien agréé. !Nous déclinons toute responsabilité en cas de nonrespect des normes énumérées ci-dessus.
Timer), l’écran affiche le temps restant jusqu’au départ du lavage (voir page 5).
Touche ALLUME/ETEINT pour allumer et éteindre le lave-linge. Bouton PROGRAMMES : pour sélectionner les programmes de lavage. Le bouton reste fixe pendant toute la durée du cycle.
En cas de sélection d’une option incompatible avec une autre précédemment sélectionnée, seule la dernière option sélectionnée sera activée.
! Le clignotement rapide de la LED ALLUME-ETEINT/VERROUILLAGE en même temps qu’une autre LED signale qu’une erreur s’est produite. Dans ce cas, contacter le service technique.
VERROUILLAGE DE PORTE se met à clignoter pour indiquer que le hublot est déverrouillé. Sortir le linge et laisser le hublot entrouvert pour que le tambour puisse sécher complètement. Eteindre le lave-linge en appuyant sur la touche .
Toutes les LEDS s’allument pendant quelques secondes et la LED ALLUME-ETEINT / VERROUILLAGE DE PORTE se met à clignoter. 2. Charger le linge et fermer le hublot. 3. Sélectionner à l’aide du bouton PROGRAMMES le programme désiré. 4. Sélectionner la température de lavage (voir page 7).
Typ es de textiles et deg ré d e salissure
P ro gram m es - Pour l’option anti-froissement : voir Repassage facile (page suivante). Les données dans le tableau sont reprises à titre indicatif.
Le lavage Quotidien (programme 11 pour textiles Synthétiques) est spécialement conçu pour laver du linge peu sale en un rien de temps : il ne dure que 30 minutes et permet ainsi de faire des économies d’énergie et de temps. En optant pour ce programme (11 à 30°C), on peut laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Nous conseillons d’utiliser des lessives liquides. * Pour sélectionner une température inférieure (60° ou 40°), agir sur le bouton de réglage de la température.
Tourner le bouton VITESSE D’ESSORAGE pour sélectionner la vitesse d’essorage correspondant au programme sélectionné. Les vitesses maximales d’essorage suivantes sont prévues pour chaque programme :
Coton 1. appuyer sur la touche correspondant à l’option désirée en suivant les indications du tableau ci-dessous ; 2. l’option est activée quand la touche correspondante s’allume. Remarque : Le clignotement rapide de la touche signale que l’option correspondante n’est pas disponible pour le programme sélectionné.
La cinquième pression désactive l’option. N.B. Une fois que la touche Marche/Reset est enfoncée, la diminution du retard programmé est la seule modification admise.
Remarque : Avec cette option de lavage, il est aussi possible de réduire la quantité de lessive utilisée.
Rinçage - pour compléter le cycle, appuyer sur la touche MARCHE/RESET; - Pour effectuer la vidange, amener le bouton sur le symbole désiré et appuyer sur la touche MARCHE/RESET.
Utiliser la boule doseuse fournie par le fabricant de lessive liquide.
Verser la quantité d’assouplissant conseillée dans le bac prévu. Ne pas dépasser le niveau maximum de remplissage.
• Trier le linge en fonction des critères suivants : - type de textile / symbole sur l’étiquette. couleurs : séparer le linge de couleur du blanc. • Vider les poches et vérifier que les boutons sont bien attachés. • Ne pas dépasser les poids indiqués se référant à la capacité maximale de linge sec : Textiles résistants : max. 7kg Textiles synthétiques : max. 3kg • Ce lave-linge ne doit être utilisé que par des adultes en suivant les instructions reportées dans ce mode d’emploi. • Ne jamais toucher l’appareil pieds nus ou si les mains ou les pieds sont mouillés ou humides. • Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant. Saisir directement la fiche. • Ne pas ouvrir le tiroir à produits lessiviels quand l’appareil est en marche. • Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées. • Ne jamais forcer pour ouvrir le hublot : le mécanisme de verrouillage de sécurité prévu pour prévenir les ouvertures accidentelles pourrait s’endommager. • En cas de panne de l’appareil, ne jamais essayer d’accéder aux mécanismes internes pour tenter de le réparer. • Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement. • Pendant le lavage, le hublot a tendance à chauffer. • Deux ou trois personnes sont nécessaires pour le déplacer en faisant très attention. Ne jamais déplacer l’appareil tout seul car il est très lourd. • Avant d’introduire le linge dans l’appareil, contrôler si le tambour est bien vide.
Technologie à faible consommation électrique Le faible niveau d’eau visible à travers le hublot est le résultat d’une technologie Indesit tout à fait novatrice. L’appareil utilise en effet deux fois moins d’eau que les systèmes de lavage traditionnels tout en obtenant les mêmes résultats. Notre objectif est atteint et l’environnement est protégé.
• Afin d’éviter tout gaspillage d’énergie, l’appareil devrait toujours être utilisé au maximum de sa capacité. Mieux vaut une pleine charge que deux demies, on arrive ainsi à économiser jusqu’à 50% d’électricité. • Un prélavage n’est nécessaire qu’en cas de linge exceptionnellement sale. S’en passer permet de faire des économies de produit lessiviel, de temps, d’eau et entre 5 et 15% d’électricité.
Un programme à 60°C au lieu de 90°C ou à 40°C au lieu de 60°C, permet d’économiser jusqu’à 50% d’électricité.
éléments qui altèrent l’équilibre de l’environnement. Éviter le plus possible l’utilisation d’assouplissant. • Faire fonctionner son lave-linge tard dans l’après-midi ou tôt le matin permet de réduire la charge d’absorption des réseaux de distribution d’électricité. L’option Départ différé (voir page 7) vous permet de programmer rationnellement vos lavages. • Si le linge doit être séché dans un sèche-linge, sélectionnez une haute vitesse d’essorage. Un linge contenant la quantité d’eau minimale indispensable permet de gagner du temps et de l’argent lors de la phase de séchage.
• Mise au rebut du matériel d’emballage : respecter les dispositions locales quant à la réutilisation de l’emballage. • Mise au rebut d’un vieil appareil : avant de se débarrasser de son vieil électroménager, ne pas oublier de le rendre inutilisable en coupant le câble électrique et en démontant le hublot.
La directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée sur roues est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s’adresser au service public préposé de la commune ou au revendeur.
Nettoyage de l’extérieur de l’appareil Utiliser un tissu humide ou un produit au silicone pour nettoyer l’extérieur de l’appareil.
Nettoyer fréquemment l’intérieur du hublot avec un chiffon doux. L’accumulation de poussière, de savon ou de tartre peut provoquer des fuites.
Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière. ! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche. Pour accéder à cette préchambre : 1. démonter le panneau situé à l’avant du lave-linge à l’aide d’un tournevis (voir figure) ;
Il est conseillé de nettoyer régulièrement le tiroir à produits lessiviels. !Éviter à tout prix de nettoyer le tiroir à produits lessiviels quand l’appareil est en marche. 1. Ouvrir complètement le tiroir. 2. Appuyer sur le bouton de déblocage du tiroir pour le sortir (voir figure).
(B). 5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre la machine.
Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement dès constatation de craquèlements ou de fissures car les fortes pressions en cours de lavage pourraient le faire éclater. B
• Il y a une coupure de courant.
La touche MARCHE/RESET n’est pas enfoncée. Le robinet d’arrivée d’eau n’est pas ouvert. Un départ différé a été programmé grâce à la fonction Delay Timer (Départ différé). (voir page 7).
Le robinet d’arrivée d’eau n’est pas ouvert. Coupure d’eau. La pression de l’eau n’est pas suffisante. La touche MARCHE/RESET n’est pas enfoncée.
• L’embouchure libre du tuyau est plongée dans l’eau (voir page 3). • L’évacuation murale n’a pas d’évent. Si après ces vérifications, le problème persiste, fermer le robinet d’arrivée d’eau, éteindre le lave-linge et appeler le service Assistance. En cas de logement situé aux derniers étages d’un immeuble, il peut arriver que le lave-linge prenne et évacue l’eau continuellement à cause de phénomènes de siphonnage. Pour éliminer cet inconvénient, des soupapes spéciales anti-siphonnage sont disponibles dans le commerce.
6). • L’option “Repassage facile” est activée : pour compléter le programme, appuyer sur la touche MARCHE/RESET (voir page 7). • Le tuyau de vidange est plié (voir page 3). • La conduite de l’installation d’évacuation est bouchée.
• Le lave-linge n’est pas parfaitement à plat (voir page 2). • Le lave-linge est coincé entre des meubles et le mur (voir page 2).
• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir page 10). • Le tuyau d’évacuation n’est pas bien fixé (voir page 3).
VERROUILLAGE DE PORTE clignote rapidement en même temps qu’une autre LED.
• Utilisation d’une quantité excessive de lessive.
• nom, adresse et code postal. • numéro de téléphone. • le type de panne. • la date d’achat. • le modèle de l’appareil (Mod.). • le numéro de série (S/N). Ces renseignements figurent sur l’étiquette collée derrière le hublot.
Ce lave-linge est une machine complexe. Toute tentative de le réparer soi-même ou de le faire réparer par une personne non qualifiée risque de mettre en danger la sécurité des personnes, d’endommager l’appareil et d’annuler la garantie sur les pièces. En cas de problème d’utilisation de cet appareil, contacter toujours un technicien agréé. Les pièces détachées ont été conçues exclusivement pour ce produit et ne sont en aucun cas adaptées à d’autres usages.
