Mise sous tension de la table de cuisson Allumage des foyers Extinction des foyers Fonction power Les éléments chauffants Verrouillage des commandes Extinction de la table de cuisson Conseils d’utilisation de l’appareil Les sécurités Conseils utiles pour la cuisson

Précautions et conseils, 22

Sécurité générale

Nettoyage et entretien, 23

Mise hors tension Nettoyage de l’appareil Démontage de la table

Description technique des modèles, 24

 L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

 Les emballages ne sont pas des jouets pour

CHALEUR TOURNANTE min. 40 mm

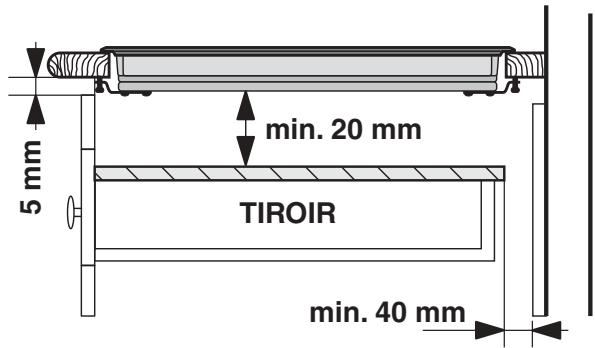

• de manière à ce qu’il reste au moins 20 mm de distance entre la découpe d’encastrement et le meuble en dessous.

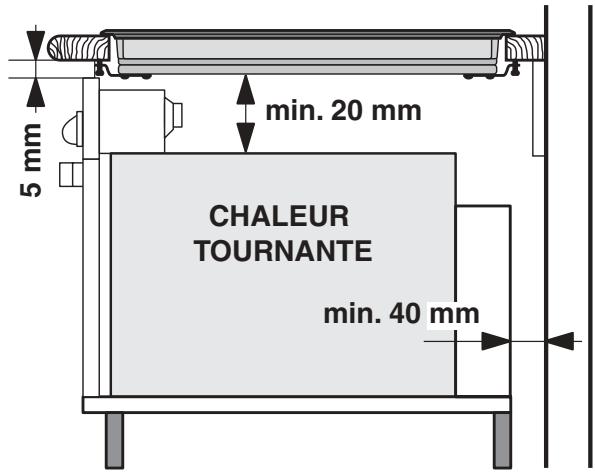

• en cas d’installation de la table de cuisson audessus d’un four, il faut que ce dernier soit

équipé d’un dispositif de refroidissement par ventilation forcée ; • éviter d’installer la table de cuisson au-dessus d’un lave-vaisselle : si c’est le cas, prévoir une séparation étanche entre les deux appareils ; • selon la table de cuisson à installer (voir figures), la découpe du meuble doit avoir les dimensions suivantes :

Les déformations provoquées par une mauvaise fixation risquent d’altérer les caractéristiques de la table de cuisson ainsi que ses performances.

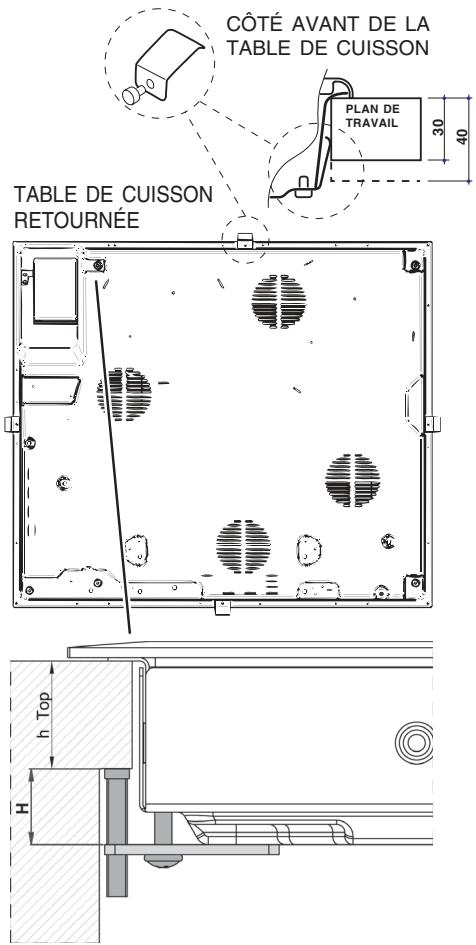

La longueur de la vis de réglage des crochets de fixation doit être réglée avant leur montage selon l’épaisseur du plan d’appui :

• épaisseur 30 mm : vis 17,5 mm; • épaisseur 40 mm : vis 7,5 mm Pour sa fixation, procéder comme suit : 1. Se servir des vis courtes sans pointe pour visser les 4 ressorts de centrage dans les trous prévus sur chaque côté de la table, en leur milieu; 2. insérer la table de cuisson dans la découpe prévue, bien au centre et bien appuyer tout autour du cadre pour que la table adhère parfaitement au plan d’appui. 3. pour les tables avec profils latéraux : après avoir encastré la table de cuisson dans la découpe, insérer les 4 crochets de fixation (chacun avec son goujon) sur le périmètre inférieur de la table de cuisson et visser avec les vis longues à pointe jusqu’à ce que le verre adhère bien au plan d’appui.  Il faut absolument que les vis des ressorts de

centrage soient accessibles.

 Conformément aux normes de sécurité, après

 Toutes les parties qui servent de protection doivent

être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil.

Raccordement électrique

Si l’installation électrique correspond à une des caractéristiques suivantes :

Tension type et fréquence réseau

• 400V - 2+N ~ 50/60 Hz

électrique et pour pouvoir démonter plus facilement le four en cas de besoin.

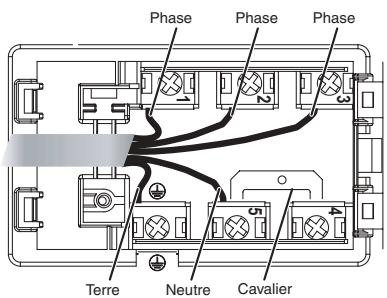

400V - 2+2N ~ 3. Dévisser la vis du serre-câble et les vis des bornes correspondant au type de raccordement nécessaire et positionner les cavaliers de raccordement conformément aux indications du tableau et des figures ci-dessous. 4. Positionner les fils conformément aux indications du tableau et des figures ci-dessous et procéder au raccordement en serrant à fond toutes les vis des bornes.

En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur

à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts.

pour ces types d’installation.

Tension type et fréquence réseau

Raccordements électriques

Avant de procéder au branchement, s’assurer que : • la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaque signalétique de l’appareil ; • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples.  Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles  Le câble ne doit être ni plié ni excessivement

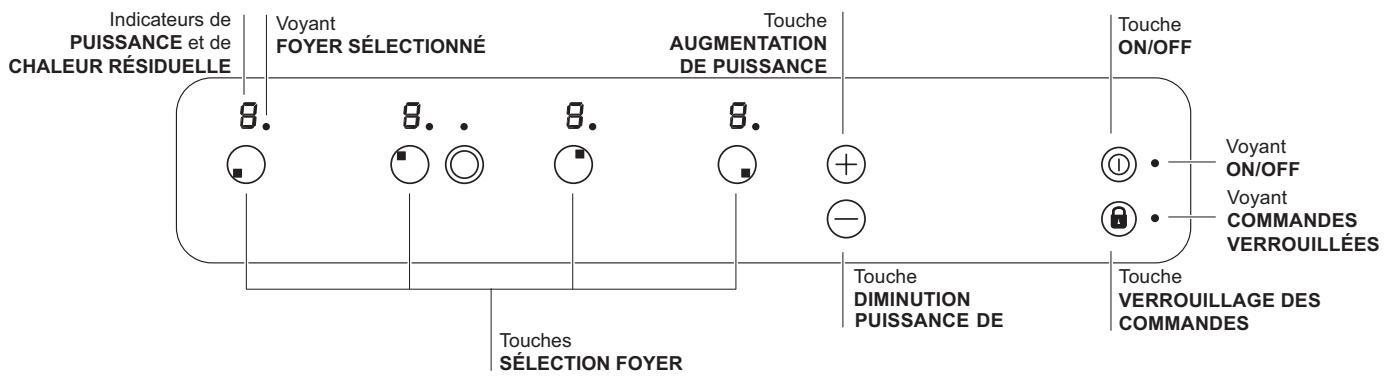

Indicateurs de PUISSANCE et de

CHALEUR RÉSIDUELLE Touche

AUGMENTATION DE PUISSANCE Voyant

• Voyant FOYER SELECTIONNÉ pour signaler que le foyer correspondant a été sélectionné et que les régulations sont donc possibles.

DIMINUTION PUISSANCE DE Touche

VERROUILLAGE DES COMMANDES

• Touche VERROUILLAGE DES COMMANDES pour empêcher toute intervention extérieure sur les réglages de la table de cuisson (voir Mise en marche et Utilisation).

• Voyant COMMANDES VERROUILLÉES : pour signaler le verrouillage des commandes (voir Mise en marche et Utilisation).

• Touche SÉLECTION FOYER pour sélectionner le foyer souhaité

• Indicateur de PUISSANCE : une colonne lumineuse pour signaler le niveau de puissance atteint. • Touche ON/OFF pour allumer ou éteindre l’appareil. • Voyant ON/OFF : il signale si l’appareil est allumé ou éteint.

sous tension de la table de cuisson. A partir de ce moment-là, l’allumage de la table est possible.

touche de sélection du foyer où la fonction

activée, ou bien choisir un autre niveau de puissance à l’aide des touches

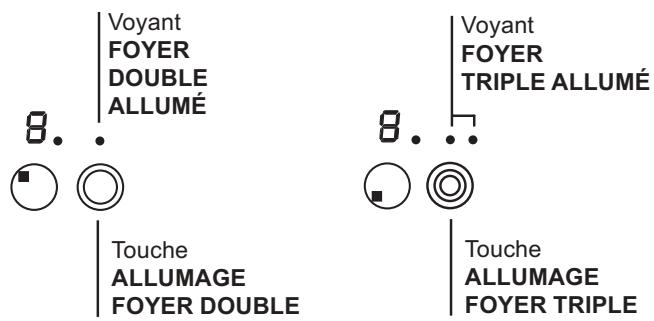

Les halogènes transmettent la chaleur par irradiation de la lampe halogène qu’ils contiennent. Ils se caractérisent par leurs propriétés qui rappellent celles du gaz : une prompte réponse aux commandes, visualisation immédiate de la puissance. Les radiants sont composés d’une multitude de spires qui garantissent une répartition uniforme de la chaleur sur le fond du récipient pour réussir parfaitement toutes les cuissons lentes et le mijotage : daubes, sauces ou plats à réchauffer.

Chaque foyer est activé par une touche de sélection

Verrouillage des commandes

 Une pression prolongée sur les touches

accélère l’avancement rapide des niveaux de puissance et des minutes du minuteur.

Mise sous tension de la table de cuisson

Pour mettre la table de cuisson sous tension, appuyer sur la touche

pendant une seconde environ.

et par un dispositif de réglage de la puissance à double touche

appuyer sur la touche

Pour éteindre un foyer, le sélectionner à l’aide de la

pendant quelques instants,

le voyant s’éteint et les commandes sont déverrouillées.

• Appuyer sur la touche : la puissance du foyer descend progressivement jusqu’à extinction.

Extinction de la table de cuisson

Appuyer sur la touche

Une fonction power permet d’accélérer la montée en température des foyers. Allumer le foyer désiré

régler sa puissance comme décrit dans le paragraphe précédent.. Appuyer pendant au moins 2 secondes de suite sur la touche de sélection du foyer choisi

pour éteindre l’appareil.

Si les commandes de l’appareil ont été verrouillées, elles le seront encore au rallumage de la table. Pour pouvoir rallumer la table de cuisson, il faut d’abord déverrouiller les commandes.

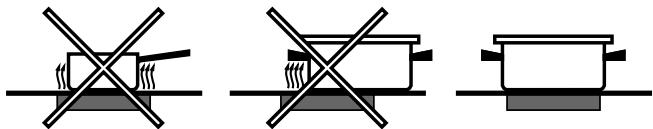

épaisseur pour qu’elles adhèrent parfaitement à la zone de chauffe

En cas de surchauffe de ses composants

électroniques, la table s’éteint automatiquement et l’afficheur indique

F suivi d’un chiffre clignotant. Cet

affichage disparaît et la table est à nouveau utilisable dès que la température est redescendue à un niveau acceptable.

L’appareil est équipé d’un interrupteur de sécurité qui interrompt instantanément le fonctionnement des foyers dès qu’un temps limite de fonctionnement à un niveau de puissance donné est atteint. Pendant l’interruption de sécurité, l’afficheur indique “0”. Exemple : le foyer arrière droit est réglé sur 5, tandis que le foyer avant gauche est réglé sur 2. Le foyer arrière droit s’éteindra au bout de 5 heures de fonctionnement tandis que le foyer avant gauche s’éteindra au bout de 8 heures. Puissance

Durée limite de fonctionnement

• une casserole de trop petit diamètre

• que la casserole a été soulevée

Chaque foyer est équipé d’un indicateur de chaleur résiduelle. Cet indicateur signale les foyers dont la température est encore élevée. Si l’afficheur de puissance affiche

, c’est que le foyer est encore chaud. On peut par exemple s’en servir pour garder un plat au chaud ou faire fondre du beurre ou du chocolat. Lors du refroidissement du foyer, l’afficheur de puissance affiche . L’afficheur s’éteint dès que le foyer a suffisamment refroidi.

• un débordement sur la zone de commande,

• une pression prolongée sur une touche, peuvent déclencher un signal acoustique. Eliminer la cause de dysfonctionnement pour stopper le signal sonore. Si la cause de l’anomalie n’est pas éliminée, le signal sonore continue à retentir et la table s’éteint.

Cuisson très douce

électromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives.

Sécurité générale

 S’assurer que la prise d’air à travers la grille du

ventilateur ne soit jamais bouchée. La table à encastrer exige en effet une bonne aération pour le refroidissement des composants électroniques.

• Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Ne pas utiliser la table comme plan de dépose ou comme planche à découper. • Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l’effet d’un choc provoqué par un objet pointu, tel qu’un ustensile par exemple. Dans ce cas, débrancher immédiatement l’appareil du réseau électrique et s’adresser à un centre d’assistance technique. • Eviter que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes de la table de cuisson. • Ne pas oublier que la température des foyers reste assez élevée pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par un voyant (voir Mise en marche et Utilisation).

• Garder à bonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d’endommager gravement la table.

• S’assurer que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident. • Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant. • N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou qui n’ont pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil. • Si des foyers halogènes équipent votre appareil, ne les fixez pas des yeux trop longtemps. • S'assurer que les enfants ne jouent pas avec l'appareil.

• Mise au rebut du matériel d’emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés. • La directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants.

Nettoyage et entretien

Mise hors tension Avant toute opération de nettoyage ou d’entretien couper l’alimentation électrique de l’appareil.  Ne jamais nettoyer l’appareil avec des nettoyeurs

Cadre en acier inox(uniquement pour les modèles avec encadrement)

Un contact prolongé avec une eau très calcaire ou l’utilisation de nettoyants contenant du phosphore peuvent tacher l’acier inox. Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d’éliminer aussitôt tout débordement d’eau.  Certaines tables ont un cadre en aluminium

ressemblant à de l’acier inox. Ne pas utiliser de produits d’entretien et de dégraissage ne convenant pas pour l’aluminium.

vapeur ou haute pression.

Démontage de la table

• Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essuie-tout.

Si le démontage de la table de cuisson s’avère nécessaire :

1. enlever les vis qui fixent les ressorts de centrage sur les côtés; 2. desserrer les vis des crochets de fixation dans les coins; 3. dégager la table de cuisson du meuble.

• Si la table est particulièrement sale, frotter avec un produit d’entretien adapté au verre vitrocéramique, rincer et essuyer.

• Pour enlever les salissures en relief, utiliser un grattoir prévu à cet effet. Intervenir dès que possible, ne pas attendre que l’appareil ait refroidi afin d’éviter toute incrustation des salissures. L’utilisation d’une éponge en fil d’acier inoxydable, spéciale verre vitrocéramique, imprégnée d’eau savonneuse donne d’excellents résultats.

 Il est vivement déconseillé d’essayer d’accéder

aux mécanismes internes pour tenter une réparation.

En cas de panne, contacter le service d’assistance technique.

• Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l’aide du grattoir tant que la surface est encore chaude.

• Une fois que la table est propre, elle peut être traitée avec un produit d’entretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand l’appareil est tiède ou froid. • Prendre soin de toujours bien rincer à l’eau claire et d’essuyer la table : les résidus des produits pourraient en effet s’incruster lors d’une prochaine cuisson.

 Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines

Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.  Lesen Sie bitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der DE

1. Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RR-F, oder eines höheren Wertes, geeigneter Maße (Kabelquerschnitt: 25 mm).

2. Heben Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des DE

DE Praktische Ratschläge zum Einsatz des

Gerätes DE In den angeführten Tabellen werden, Modell für Modell, die Energiebedarfswerte, die Art der Heizelemente und der Durchmesser einer jeden Kochzone ausgewiesen. Encendido de la encimera Encendido de las zonas de cocción Apagado de las zonas de cocción Función power Los elementos calentadores Bloqueo de los mandos Apagado de la encimera Consejos prácticos para el uso del aparato Dispositivos de seguridad Consejos prácticos para la cocción

Precauciones y consejos, 58

Seguridad general • espesor de 40 mm: tornillo de 7,5 mm.

Para realizar la fijación, el procedimiento es el siguiente:

1. Con los tornillos cortos sin punta, enrosque los 4 muelles de centrado en los orificios ubicados en el centro de cada costado de la encimera; 2. introduzca la encimera en el hueco del mueble, céntrela y ejerza una adecuada presión sobre todo el perímetro para que se adhiera perfectamente a la superficie de apoyo. 3. en las encimeras con perfiles laterales: después de haber colocado la encimera en el mueble, introduzca los 4 ganchos de fijación (cada uno con su perno) en el perímetro inferior de la encimera enroscándolos con los tornillos largos con punta hasta que el vidrio se adhiera a la superficie de apoyo.  Es indispensable que los tornillos de los muelles de centrado permanezcan accesibles.  En conformidad con las normas de seguridad, una

vez empotrado el aparato, no se deben producir contactos con las piezas eléctricas.

 Todas las partes que garantizan la protección se

(ver la imagen Tablero de bornes). 3. Desenrosque el tornillo de la mordaza de terminal de cable y los tornillos de los bornes correspondientes al tipo de conexión necesaria y coloque los puentes de conexión de acuerdo con la tabla y los dibujos que se muestran a continuación. 4. Coloque los cables de acuerdo con la tabla y los dibujos que se muestran a continuación y realice la conexión apretando a fondo todos los tornillos de los bornes. Tensión tipo y frecuencia de la red

Conexiones eléctricas

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características que se encuentra en el aparato; • la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características; • la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

y un dispositivo de regulación de

la potencia compuesto por un doble botón

Apagado de la encimera , el aparato se apagará.

Si los mandos del aparato fueron bloqueados, continuarán estando bloqueados incluso después de haber vuelto a encender la encimera. Para poder encender nuevamente la encimera, es necesario primero desbloquear los mandos.

de la potencia, se alterna la visualización de la letra

Interruptor de seguridad

• Verifique que el fondo de las ollas esté siempre perfectamente seco y limpio para garantizar una correcta adherencia y mayor duración, no sólo de las zonas de cocción, sino también de las ollas.

Límite de duración de funcionamento en horas

• que se ha levantado la olla Indicadores de calor residual Cada zona de cocción está provista de un indicador de calor residual. Dicho indicador señala cuáles son las zonas de cocción que todavía están a temperatura elevada. Si la pantalla de potencia visualiza , la zona de cocción todavía está caliente. Por ejemplo, es posible mantener caliente una comida o hacer derretir mantequilla o chocolate. Cuando se enfría la zona de cocción, la pantalla de potencia visualiza . La pantalla se apaga cuando la zona de cocción se ha enfriado lo suficiente.

2. afloje los tornillos de los ganchos de fijación en las esquinas;

3. extraiga la encimera del mueble. Se recomienda evitar acceder a los mecanismos

internos para intentar una reparación. En caso de avería, llame al Servicio de Asistencia Técnica.
