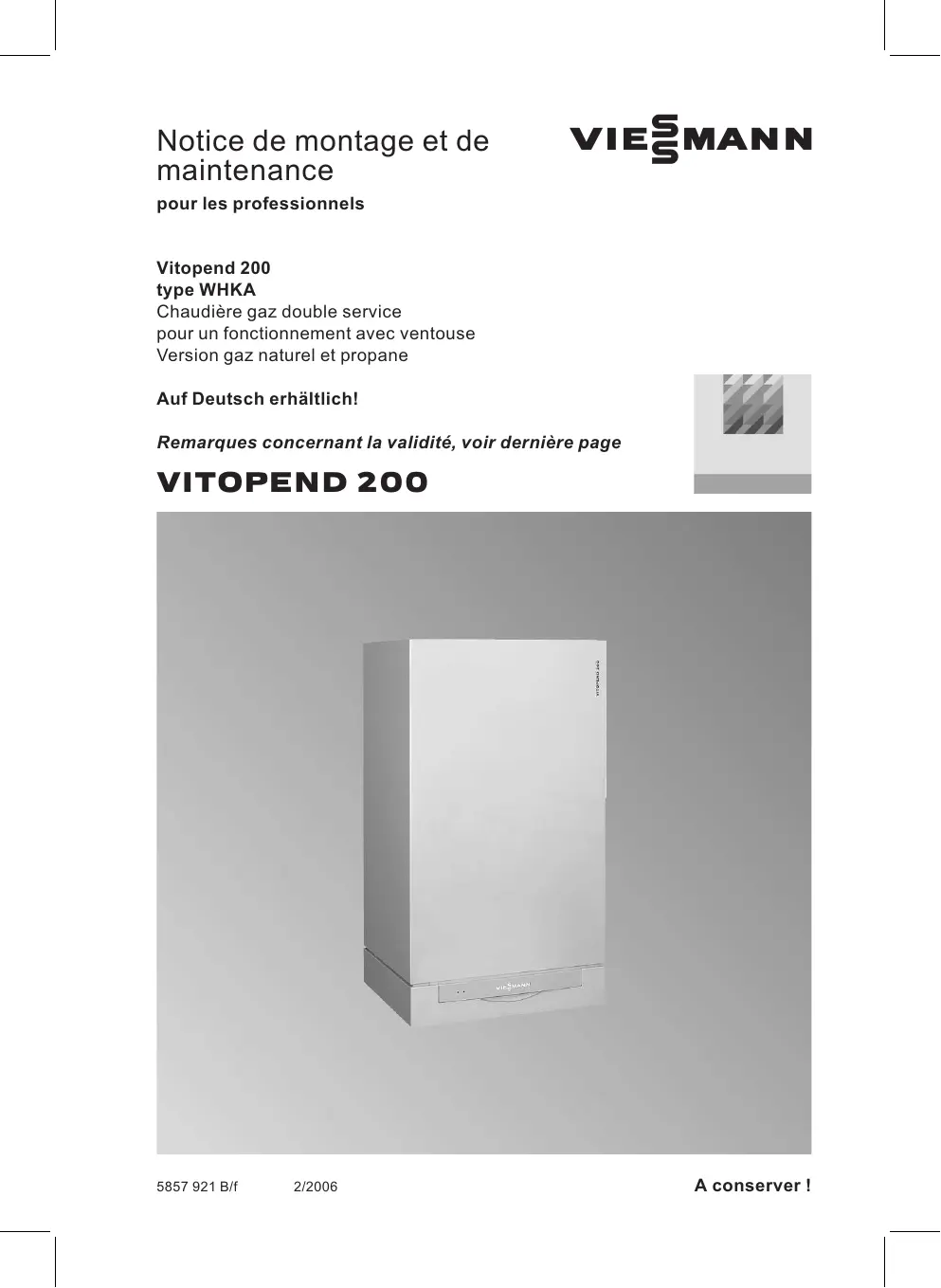

MODE D'EMPLOI VITOPEND 200 VIESSMANN

Notice de montage et de maintenance

pour les professionelles

Vitopend 200

type WHKA

Chaudière gaz double service

pour un fonctionnement avec ventouse

Version gaz naturel et propane

Remarques concernant la validité, voir dernière page

Consignes de sécurité

Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout risque et tout dommage pour les personnes et les biens.

Danger

Ce symbole met en garde contre les dommages pour les personnes.

Attention

Ce symbole met en garde contre les dommages pour les biens et l'environnement.

Remarque

Les indications précédées du mot "Remarque" contiennent des informations supplémentaires.

Destinataires

La présente notice est exclusivement destinée au personnel qualifié.

• Les travaux sur les conduites de gaz ne devront être effectués que par un installateur qualifié.
• Les travaux électriques ne devront être effectués que par des ELECTRICIENS. La première mise en service devra être effectuée par l'installateur ou un spécialiste désigné par lui.

Réglementation à respecter

Lors des travaux, respectez :

la législation concernant la prévention des accidents, la législation concernant la protection de l'environnement,

la réglementation professionnelle, les prescriptions de sécurité NBN, NBN EN, RGIE et BELGAQUA en vigueur.

Danger

Toute fuite de gaz risque de provoquer des explosions pouvant causer des blessures très graves.

• Ne pas fumer! Éviter toute flamme nue et toute formation d'étincelles. Ne jamais actionner les interrupteurs des lampes et des appareils électriques. Fermer la vanne d'alimentation de gaz. Ouvrir les fenêtres et les portes. Éloigner les personnes de la zone de danger.
• Prévenir le fournisseur de gaz et la société de distribution d'électricité depuis l'extérieur du bâtiment. Couper l'alimentation électrique du bâtiment depuis un endroit sûr (à l'extérieur du bâtiment).

Danger

Les fumées peuvent entraîner des intoxications mortelles.

• Mettre l'installation de chauffage hors service. Aérer la chaufferie. Fermer les portes des pièces d'habitation.

Travaux sur l'installation

Si la chaudière fonctionne au gaz, fermer la vanne d'alimentation de gaz et la bloquer pour empêcher toute ouverture intempéstive. - Mettre l'installation hors tension (par ex. au porte-fusible du tableau électrique ou à l'interrupteur principal) et contrôler l'absence de tension. - Empêcher la remise sous tension de l'installation.

Attention

Une décharge électrostatique peut provoquer des dommages sur les composants électroniques.

Avant de commencer le travail, toucher des objets reliés à la terre, par ex. des conduits de chauffage ou d'eau, pour dissiper la charge statique.

Attention

Réparer des composants de sécurité nuit au bon fonctionnement de l'installation.

Remplacer les composants défectueux par des pièces Viessmann d'origine.

Attention

Les pièces de rechange et d'usure qui n'ont pas été contrôlées avec l'installation peuvent provoquer des dysfonctionnements. La mise en place de composants non homologués et des modifications non autorisées risquent de nuire à la sécurité et de limiter la garantie.

Si on remplace des pièces, on devra employer les pièces Viessmann d'origine qui conviennent ou des pièces équivalentes autorisées par Viessmann.

Sommaire

Travaux préparatoires au montage

Information sur le produit 6

Préparation du montage 6

Étapes du montage

Monter la chaudière et réaliser les raccordements 9

Raccordement d'évacuation des fumées 10

Raccordement gaz. 11

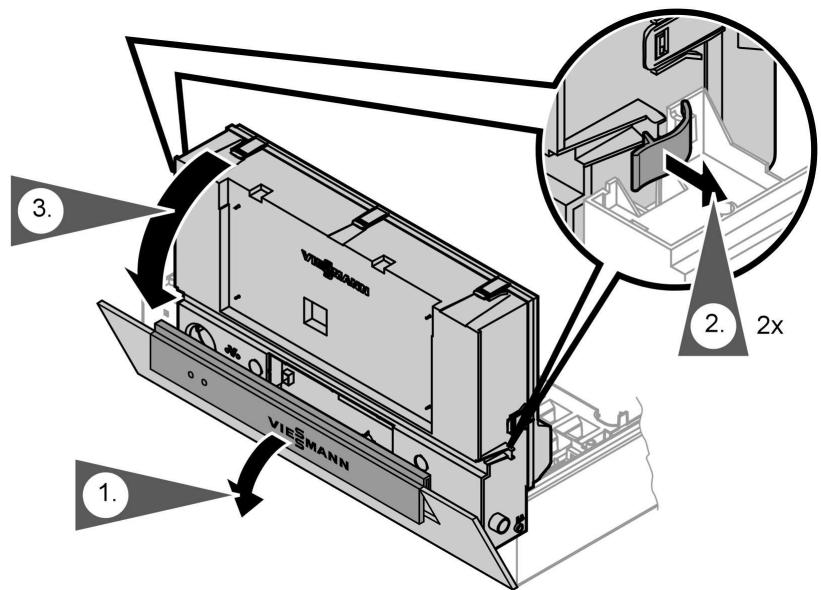

Ouvrir le boîtier de régulation 12

Raccordements électriques 13

Insérer le module de commande de la régulation 17

Mettre en place la tôle avant 18

Première mise en service, contrôle, entretien

Liste des travaux à effectuer - Première mise en service, contrôle, entretien 19

Autres indications concernant les travaux à effectuer 21

Codages

Codage 1 56

Codage 2 59

Restaurer les codages par défaut (état de livraison) 79

Interrogations de maintenance

Vue d'ensemble des interfaces de maintenance 80

Températures, fiche de codage de chaudière et brèves interrogations 81

Contrôler les sorties (test des relais) 86

Interroger les états de fonctionnement et les sondes 87

Élimination des pannes

Affichage des défauts 90

Lire les codes de défaut à partir de la mémoire des défauts (historique des défauts) 92

Codes de début 92

Travaux de réparation 102

Description du fonctionnement

Régulation pour marche à température constante 112

Régulation pour marche en fonction de la température extérieure 113

Extensions pour raccordements externes (accessoires) 116

Fonctions de régulation 120

Commutateur de codage de la commande à distance 126

Schémas

Schéma électrique - Raccordements internes 128

Schéma électrique - Raccordements externes 130

Liste des pièces détachées 132

Procès-verbaux 138

Caractéristiques techniques 139

Attestations

Déclaration de conformité 141

Index 143

Travaux préparatoires au montage

Vitopend 200, WHKA

Préreglée pour un fonctionnement au gaz naturel H-G20.

La Vitopend 200 ne doit être livrée que dans les pays dont le nom figure sur la plaque signalétique. Pour une livraison dans d'autres pays, une entreprise spécialisée/agréée doit tenir de sa propre initiative une autorisation individuelle selon la réglementation nationale en vigueur.

Remarque importante! Le passage au propane doit impérativement être effectué par le service après-vente Viessmann ou par un technicien ayant reçu une formation adaptée chez Viessmann et est reconnu par (par écrit) par Viessmann-Belgium.

Travaux préparatoires à l'installation de la chaudière

Respecter les normes NBN D51-003 et NBN B61-002.

Préparation sur le chantier des raccordements gaz, eau et électricité :

Notice de montage Organe de montage

Observe les conditions de sécurité des normes NBN, NBN EN et les prescriptions RGIE, en particulier :

-NBN D51 003

-NBN B61-002

Les prescriptions BELGAQUA, à savoir l'intégration d'une soupape de sécurité dans le cas d'un appareil avec échangeur de chaleur à plaques. Un groupe de sécurité peut être utilisé à la place d'une soupape de sécurité.

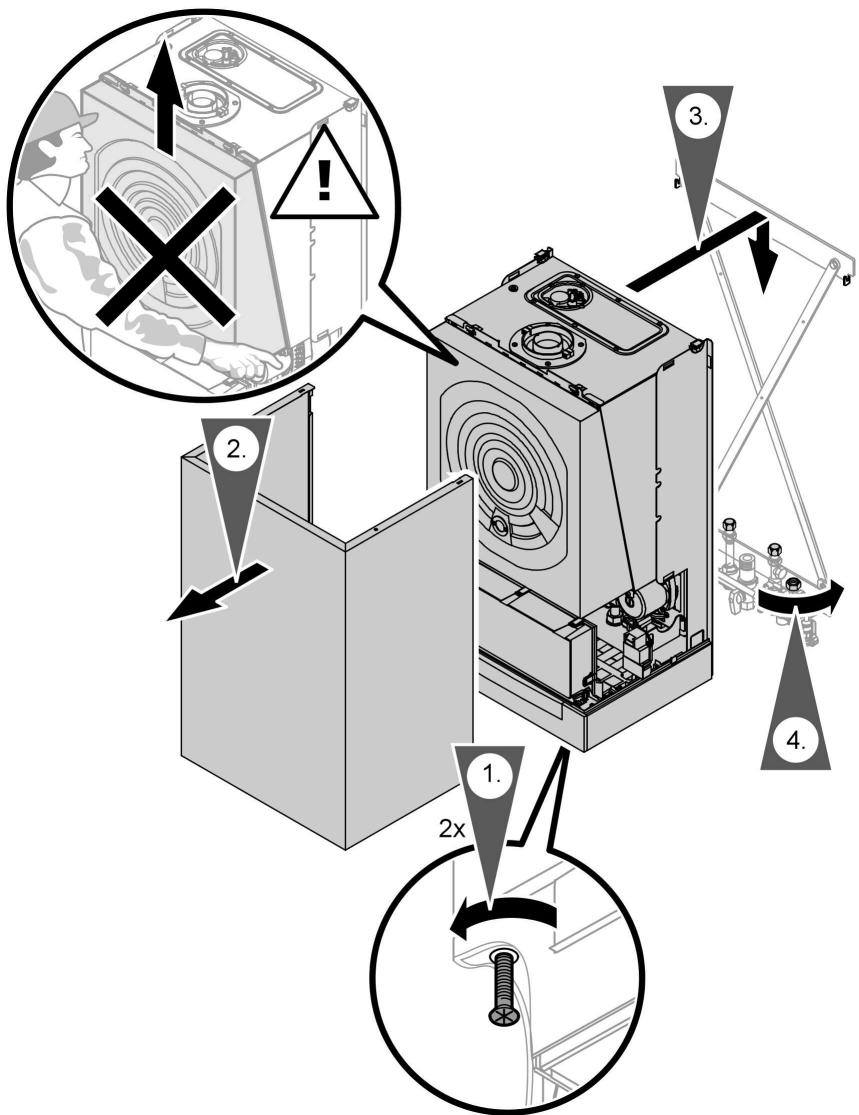

Préparation du montage (suite)

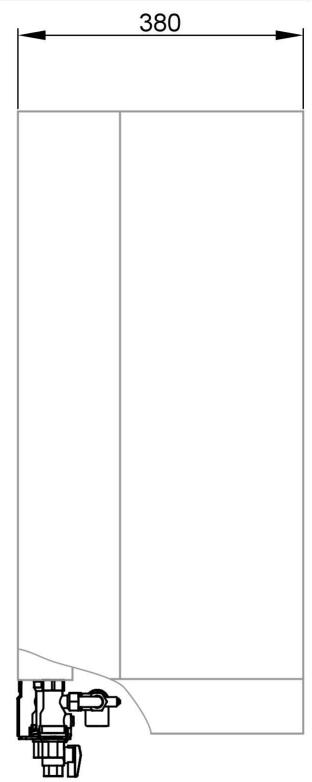

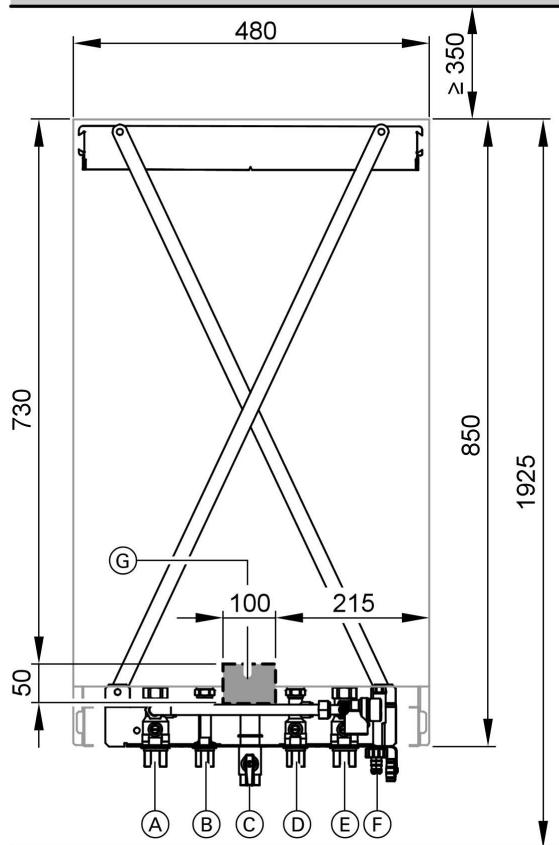

A Départ chauffage R_p 3 / 4 Eau chaude R_p 1 / 2 C Raccordement gaz Eau froide R_p %

E Retour chauffage R_p 3 / 4 F Remplissage/Vidange Zone des câbles d'alimentation électriques

1. Préparer les raccordements côté eau. Rincer l'installation de chauffage.
2. Préparer le raccordement gaz en fonction des normes et directives NBN D51-003.

Travaux préparatoires au montage

Préparation du montage (suite)

1. Préparer les raccordements électriques.

Câble d'alimentation électrique : NYM-J 3 x 2,5 mm², protection par fusibles maxi. 16 A, 230 V~, 50 Hz. - Câbles des accessoires : NYM avec le nombre de conducteurs requis pour les raccordements externes. Tous les câbles situés dans la zone ⑥ dépassent du mur de 1200 mm.

Raccordement d'évacuation des fumées

A Vis de serrage sur la bride de raccordement à la chaudière

Manchette de raccordement à la chaudière conduits parallèles pour une installation verticale et horizontale des conduits d'évacuation des fumées (80/80) Manchette de raccordement à la chaudière coaxiale pour une installation verticale du conduit d'évacuation des fumées (60/100 et 80/125) Coude de raccordement à la chaudière pour une installation horizontale du conduit d'évacuation des fumées (60/100 et 80/125)

1. Desserrer les vis de serrage sur la bride de raccordement à la chaudière.
2. Engager la manchette de raccordement à la chaudière.

Remarque

Les manchons de raccordement à la chaudière en parallèle (B) doivent être montés de manière à être orientés vers la gauche ou la droite.

1. Bloquer les vis de serrage.

Notice de montage du conduit d'évacuation des fumées

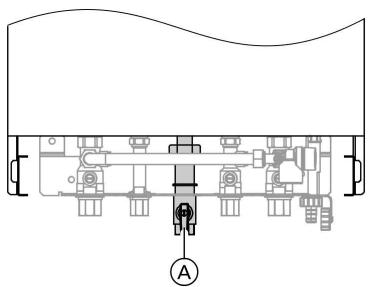

Raccordement gaz

A. Vanne d'alimentation gaz

1. Monter la vanne d'alimentation gaz A.
2. Effectuer un contrôle d'étanchéité.

Attention

Une pression d'éprouve excessive risque d'endommager la chaudière et le bloc combiné gaz. Pression d'éprouve maxi. de 150 mbar. En cas de pression plus élevée pour la détection de fuites, séparer la chaudière et les blocs combinés gaz de la conduite principale (desserrer le raccord à vis).

1. Purger la conduite de gaz.

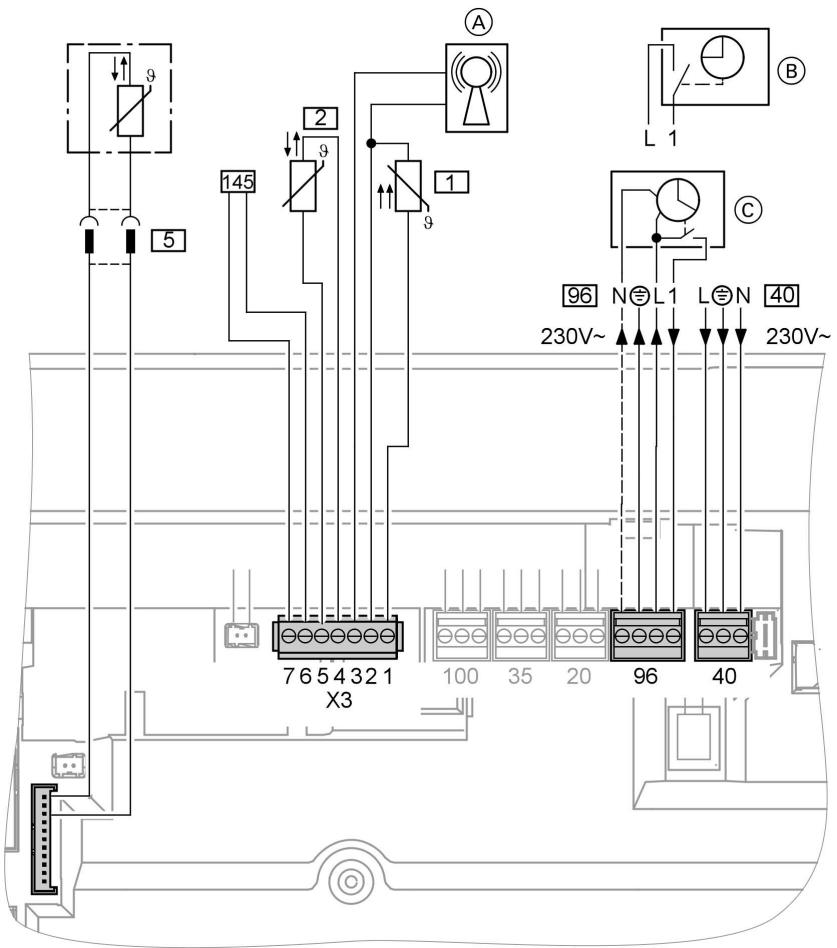

Remarque relative au raccordement d'accessoires

Prendre en compte pour le raccordement les notices de montage distinctes fournies avec les accessoires.

Raccordement de l'horloge radiopilotée

B Vitotrol 100 UTD (uniquement avec une régulation pour marche à température constante) C Vitotrol 100 UTA (uniquement avec une régulation pour marche à température constante)

Fiche 230 V~

40 Alimentation électrique

Danger

Une mauvaise affectation des conducteurs peut conduire à de graves blessures et endommager l'appareil.

Ne pas intervertir les conducteurs "L1" et "N".

Le câble d'alimentation électrique doit composer un dispositif de sectionnement permettant de couper simultanément du réseau tous les conducteurs non mis à la terre avec une ouverture de contact d'au moins 3 mm.

Dans le cas de sections de câble plus importantes (jusqu'à 14 mm), retirer le passe-cables existant. Fixer le câble avec le joint (noir) intégré dans la partie inférieure du boîtier.

Protection par fusibles maxi. 16 A.

96 Alimentation électrique des accessoires

Si l'installation est effectuée dans des locaux humides, l'alimentation électrique des accessoires hors de la zone humide ne doit pas avoir lieu au niveau de la régulation. Si la chaudière est installée en dehors de locaux humides, l'alimentation électrique des accessoires peut se faire directement au niveau de la régulation. Ce raccordement est activé directement au moyen de l'interrupteur d'alimentation électrique de la régulation (maxi. 3 A).

Fiche très basse tension

1 Sonde extérieure (uniquement pour une marche en fonction de la température extérieure) Montage :

• Mur nord ou nord-ouest, 2 à 2,5 m au-dessus du sol, pour des bâtiments à plusieurs étages, environ au niveau de la moitié supérieur du deuxième étage. Ne pas la placer au-dessus de fenêtres, de portes ou d'évents.
• Ne pas l'installer juste en dessous d'un balcon ou d'une gouttière. Ne pas la noyer dans le crépi. Longueur de câble maxi de 35 m pour une section de conducteur de 1,5mm².

2 Sonde de départ pour bouteille de découplage (accessoire)

145 Appareil raccordé au BUS KM (accessoire)

Commande à distance Vitotrol 200 ou 300 (uniquement pour une marche en fonction de la température extérieure) Vitocom 100 - Equipement de motorisation pour un circuit de chauffage avec vanne mélangeuse (uniquement pour une marche en fonction de la température extérieure) Extension externe H1 ou H2

Attention

Les câbles de raccordement peuvent être endommagés s'ils entrent en contact avec des composants très chauds.

Lors de la pose et de la fixation des câbles de raccordement sur le chantier, veiller à ce que les températures maximales admissibles des câbles ne soient pas dépassées.

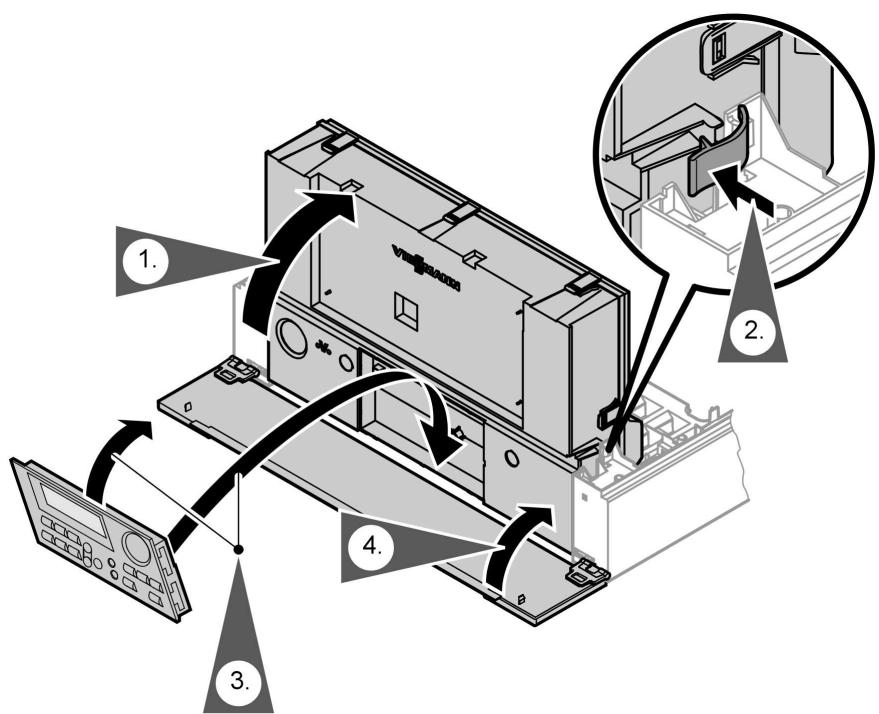

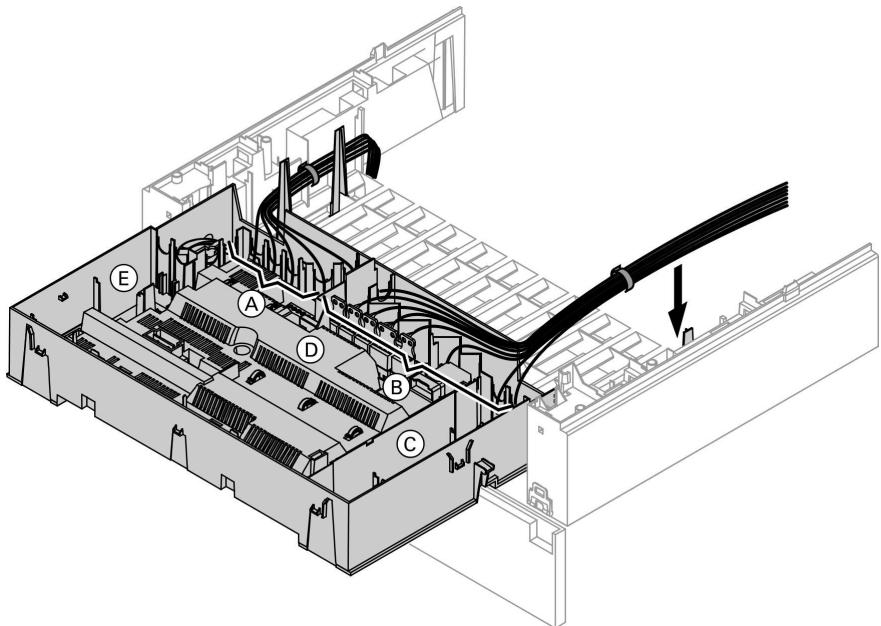

Raccordements électriques (suite)

A Raccordements très basse tension B Raccordements 230 V

Extension interne Platine de base E Module de communication

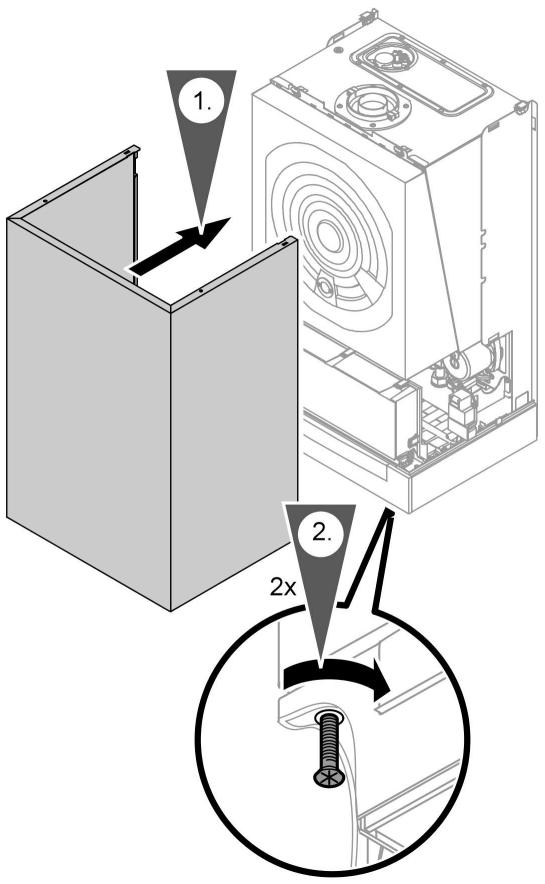

Mettre en place la tôle avant

Liste des travaux à effectuer - Première mise en service, contrôle, entretien

Autres remarques concernant les travaux à effectuer, voir page indiquée

Travaux à effectuer pour la première mise en service

Travaux à effectuer pour le contrôle

Travaux à effectuer pour l'entretien Page

1. Remplir l'installation de chauffage 21 Purger l'installation de chauffage 22
2. Contrôler l'étanchéité de tous les raccords côté primaire et ECS
3. Contrôler l'alimentation électrique
4. Paramétrer l'horloge et la date (si nécessaire) -
5. Changement de langue (si nécessaire) – unique
6. Contrôler le type de gaz 23
7. Modifier le type de gaz (voir notice de montage séparée) (Pas pour la Belgique)
8. Fonctionnement et défauts possibles 24
9. Mesurer la pression au repos et la pression d'alimentation 26 11. Mesurer la pression aux injecteurs 28

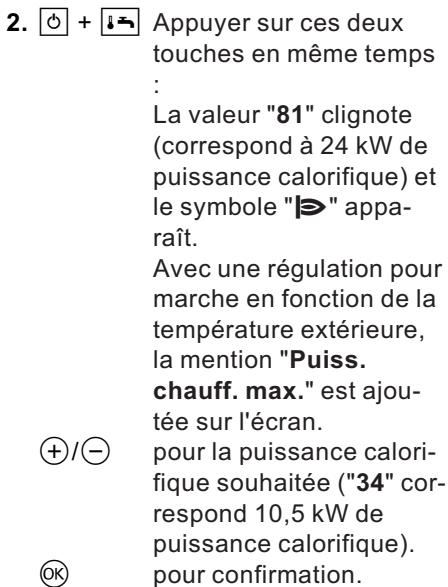

10. Régler la puissance calorifique maxi. 30

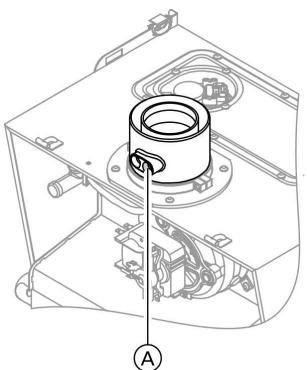

11. Contrôle de l'étanchéité du tube coaxial (mesure de la fente annulaire) 31
12. Vidanger la chaudière et l'installation de chauffage 31

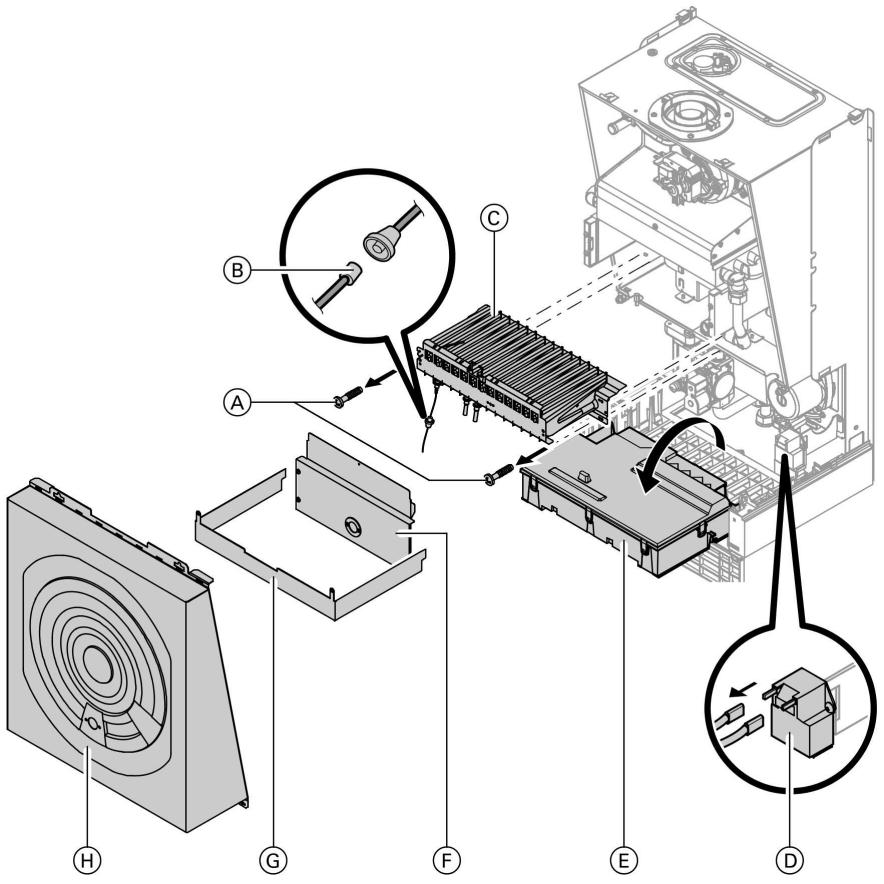

13. Contrôler et nettoyer le brûleur 33
14. Contrôler et nettoyer l'échangeur de chaleur à condensation 35

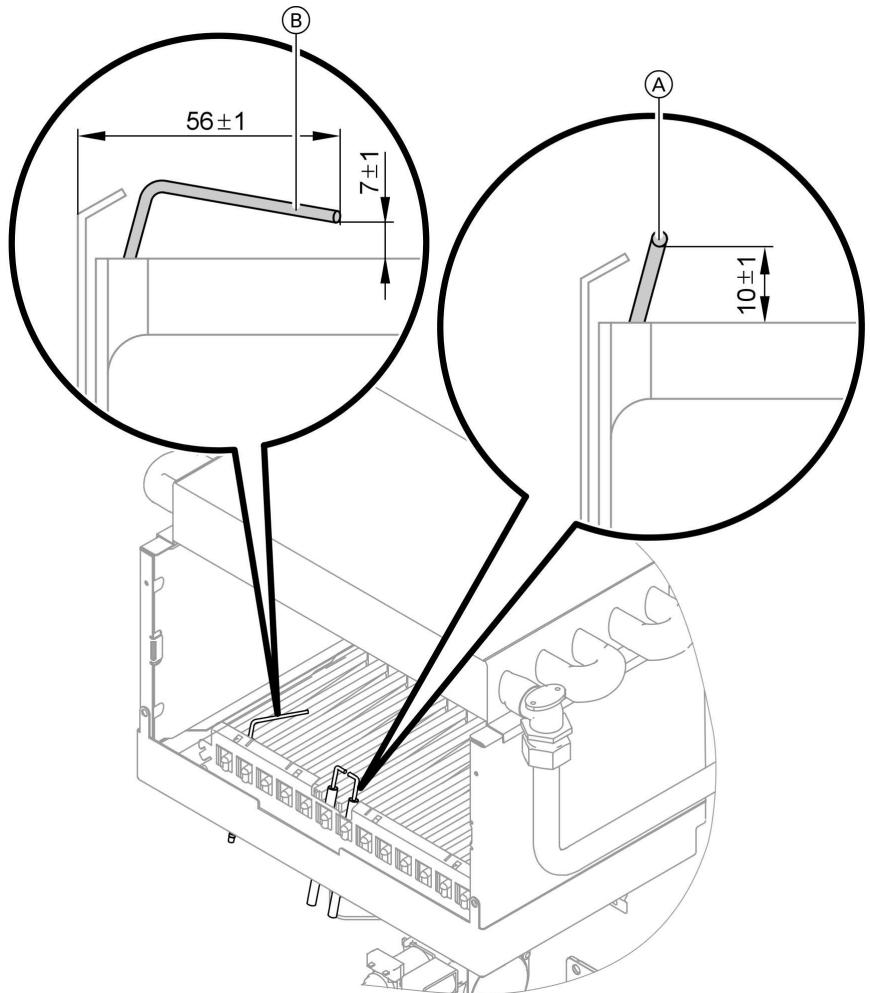

15. Contrôler l'électrode d'allumage et d'ionisation 36 18. Limiteur de débit 37

Liste des travaux à effectuer - première mise en...

Travaux à effectuer pour la première mise en service

Travaux à effectuer pour le contrôle

Travaux à effectuer pour l'entretien

Page

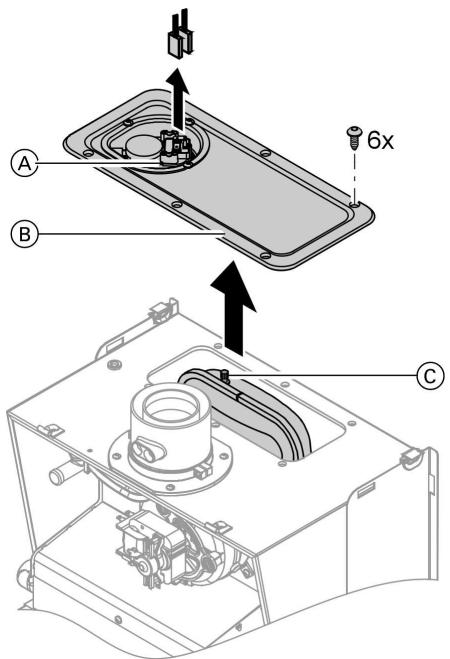

1. Contrôler le vase d'expansion à membrane et la pression de l'installation 38
2. Contrôler le bon fonctionnement des soupapes de sécurité
3. Contrôler la bonne assise des raccordements électriques
4. Contrôler l'étanchéité des parcours de gaz soumis à la pression de service 38
5. Mesure des émissions polluantes 39 24. Mesurer le courant d'ionisation 41
6. Contrôler la soupape de sécurité externe pour le propane (si existante)
7. Adapter la régulation à l'installation de chauffage 42

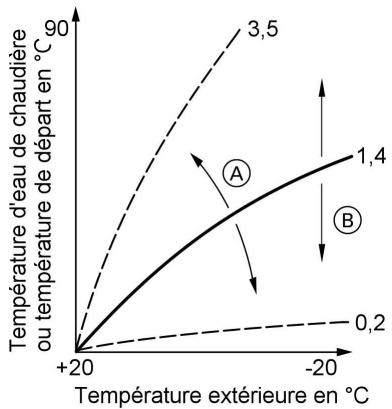

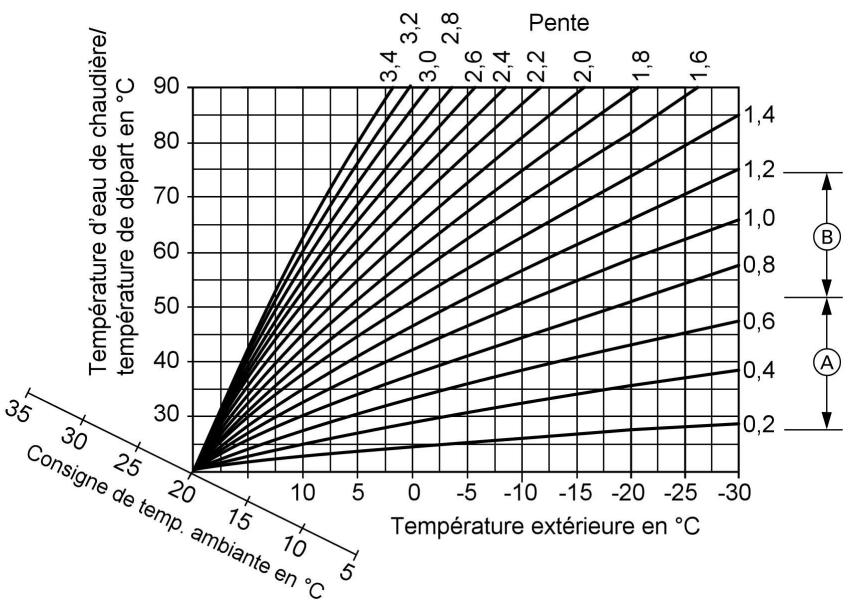

8. Paramétrer les courbes de chauffe (uniquement avec une régulation pour marche en fonction de la température extérieure) 48
9. Intégrer la régulation au LON (uniquement avec une régulation pour marche en fonction de la température extérieure) 51
10. Exécuter un test des participants (en liaison avec le système LON) 53
11. Explications à donner à l'utilisateur 54
12. Interroger et remettre à zéro l'affichage "Entretien" 54

Attention

Une eau de replissage inadaptée véhicule des dépôts et entraîne la formation de corrosion, ce qui risque d'endommager la chaudière.

Rincer scrupuleusement l'installation de chauffage avant le replissage. Utiliser pour le remplissage uniquement de l'eau de qualité sanitaire. Une eau de replissage ayant une dureur à 16,8°dH (3,0 mol/m³) doit être adoucie, par ex. avec un petit adoucisseur pour eau de circuit primaire (voir liste de prix Viessmann Vitoset). Il est possible d'ajouter à l'eau de replissage un antigel conçu spécifique pour les installations de chauffage. La convenance de ce dernier est à certifier par le fabricant de l'antigel.

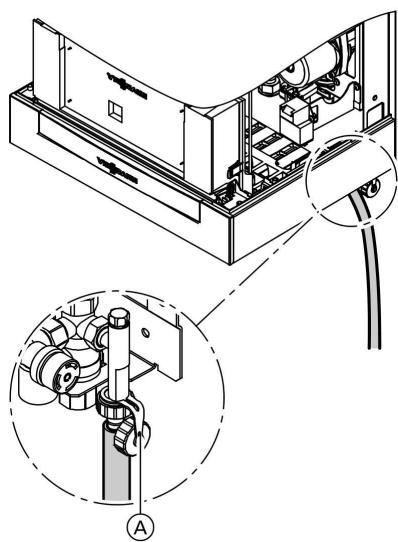

1. Remplir l'installation de chauffage par le biais du robinet de remplissage du retour chauffage (dans l'ensemble de raccordement ou sur le chantier) (pression d'installation minimale >0,8 bar).

Remarque

Si la régulation n'a pas été enclenchée avant le remplissage, le servo-moteur de la vanne d'inversion se trouve en position médiane et l'installation est totalement remplie.

Robinet de remplissage et de vidange de la chaudière 1. Contrôler la pression de gonflage du vase d'expansion à membrane. 2. Fermer la vanne d'alimentation gaz.

Autres indications concernant les travaux à... (suite)

1. activer le programme de replissage avec le codage "2F:2".
2. Fermer le robinet de remplissage et de vidange de la chaudière
3. Fermer les vannes d'arrêt côté primaire.

Remarque

Appel du niveau de codage 1 et réglage de l'adresse de codage, voir page 56. Fonctionnement et déroulement du programme de replissage, voir page 121. Pendant que le programme de replissage est activé, la mention "bF" (Vitotronic 100) ou "Remplissage" (Vitotronic 200) apparait sur l'écran.

Purger l'installation de chauffage

1. Enclencher la régulation.
2. Contrôler la pression de l'installation.
3. Activer le programme de purge d'air par le codage "2F:1".

Remarque

Appel du niveau de codage 1 et réglage de l'adresse de codage 56. Fonctionnement et déroulement du programme de purgege, voir page 121. Pendant que le programme de purgege est activé, la mention "EL" (Vitotronic 100) ou "Purge d'air" (Vitotronic 200) apparait sur l'écran.

Remarque

Si, lors de la première mise en service ou après une longue période d'arrêt, l'heure clignote sur l'écran, l'heure et la date devront être à nouveau réglées.

Appuyer sur les touches suivantes :

1. / pour la date actuelle.
2. / pour l'heure actuelle.
3. OK pour confirmation.
4. OK pour confirmer, "Date" apparait.

Changement de langue (si nécessaire) – uniquement avec une régulation pour marche en fonction de la température extérieure

Appuyer sur les touches suivantes : 3. ① une nouvelle fois. 1. ① "Sélec. circ. chauff." apparait. 4. - pour sélectionner la langue souhaitée. 2. OK pour confirmer, attendre env. 4 s. 5. OK pour confirmation.

Remarque

À l'état de livraison, la Vitopend est préconfigurée pour le gaz naturel H-G20. La chaudière peut être exploitée dans une plage d'indices de Wobbe de 12,0 à 16,1 kWh/m³ (de 43,2 à 58,0 MJ/m³).

1. Se renseigner sur le type de gaz et l'indice de Wobbe (Wo) auprès du fournisseur de gaz ou de propane puis comparer ces données avec celles indiquées sur l'autocollant apposé sur le brûleur.
2. Si les caractéristiques ne sont pas concordantes, adapter le brûleur au type de gaz en présence conformément aux indications du fournisseur de gaz ou de propane. Passage au propane : voir remarque importante à la page 6.

3. Passage au propane

Paramétrer le codage "1E:1" (voir page 56).

1. Indiquer le type de gaz dans le procès-verbal à la page 138.

Plage d'indices de Wobbe

Indice de Wobbe Wo	Gaz naturel H-G20	Gaz naturel L-G25	Propa-ne P
kWh/m3	12,0 à 16,1	10,0 à 13,1	20,3 à 21,3
MJ/m3	43,2 à 58,0	36,0 à 47,2	72,9 à 76,8

Fonctionnement et défauts possibles

Autres indications concernant les travaux à... (suite)

Danger

La formation de monoxyde de carbone suite à un mauvais réglage du brûleur peut entraîner de graves risques pour la santé.

Une mesure de monoxyde de carbone doit être prise avant et après la réalisation de travaux sur les appareils à gaz.

Exploitation au propane

Faire rincer à deux reprises la cuve de propane lors de la première mise en service/d'un remplacement. Faire purger scrupuleusement l'air de la cuve et de la conduite d'alimentation gaz à l'issue du rinçage.

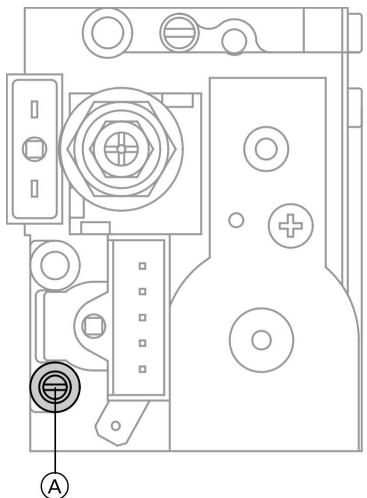

Manchon de mesure

1. Fermer la vanne d'alimentation gaz.
2. Desserrer la vis du manchon de mesure (A) sur le bloc combiné gaz, ne pas la retirer et raccorder un manomètre.
3. Ouvrir la vanne d'alimentation gaz.
4. Mesurer la pression au repos et enregistrer la mesure dans le procès-verbal de la page 138. Valeur de consigne : maxi. 42,5 mbars
5. Mettre la chaudière en service.

Remarque

Lors de la première mise en service, l'appareil peut passer en mode de dérangement si de l'air se trouve dans la conduite de gaz. Au bout de 5 s env., appuyer sur la touche "↑" pour réarmer le brûleur.

1. Mesurer la pression d'alimentation (pression d'écoulement).

Valeur de consigne :

Gaz naturel H-G20 : 20 mbar Propane:37mbar

Remarque

Utiliser des appareils de mesure appropriés avec une résolution d'au moins 0,1 mbar pour mesurer la pression d'alimentation.

Autres indications concernant les travaux à... (suite)

1. Enregistrer la valeur mesurée dans le procès-verbal de la page 138. Suivre les indications du tableau.

Pression d'alienation (pression d'écolement) pour le gaz naturel	Pression d'alienation (pression d'écolement) pour le propane	Dispositions
moins de 18 mbars (H-G20), 20 mbars (L-G25)	moins de 31,5 mbars	Ne procéder à aucune mise en service et informer le fournisseur de gaz ou de propane.
18-25 mbars (H-G20), 20-30 mbars (L-G25)	de 31,5 à 42,5 mbars	Mettre la chaudière en service.
plus de 25 mbars (H-G20), plus de 30 mbars (L-G25)	plus de 42,5 mbars	Coupler un pressostat gaz indépendant en amont de l'installation et ajuster la pression de gonflage sur 20 mbars pour le gaz naturel H-G20 ou sur 37 mbars pour le propane. Informer le fournisseur de gaz ou de propane.

1. retirer le manomètre et obturer le manchon de mesure A avec la vis.
2. Ouvrir la vanne d'alimentation gaz et mettre l'appareil en service.

Danger

Toute fuite de gaz au niveau du manchon de mesure présente un risque d'explosion. Vérifier que le manchon de mesure est étanche au gaz.

Mesurer la pression aux injecteurs

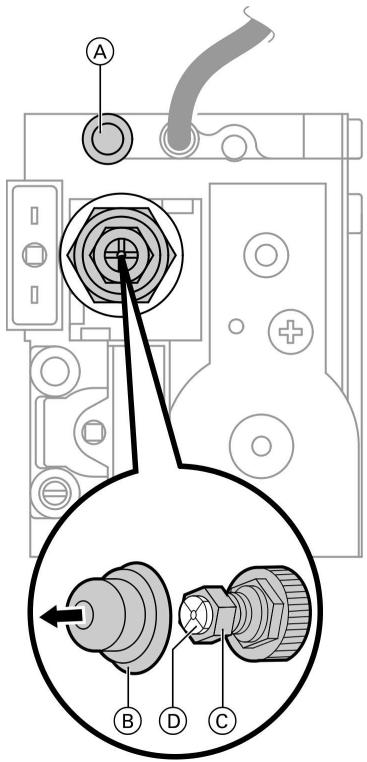

Manchon de mesure Capuchon C. Vis Vis à empreinte cruciforme

1. Fermer la vanne d'alimentation gaz.
2. Desserrer la vis du manchon de mesure , ne pas la retirer et raccorder un manomètre.
3. Ouvrir la vanne d'alimentation gaz. Mettre la chaudière en service.
4. Régler la puissance calorifique supérieure. Régulation pour marche à température constante :
5. Appuyer sur ces deux touches en même temps : "1" apparait. (+) Appuyer sur cette touche : "2" apparait.

Régulation pour marche en fonction de la température extérieure :

• Appuyer sur ces deux touches en même temps : "Test relais" apparait puis "Charge de base".

Appuyer sur cette touche : "Pleine charge" apparait.

1. Retirer le capuchon ⑧ du bloc combiné gaz. (par pour la Belgique)
2. Mesurer la pression aux injecteurs pour la puissance nominale supérieure.
3. Appuyer sur la touche OK. Le fonctionnement avec puissance nominale supérieure est terminé.

Autres indications concernant les travaux à... (suite)

1. Régler la puissance calorifique inférieure.

Régulation pour marche à température constante :

• Appuyer sur ces deux touches en même temps : "1" apparait.

Régulation pour marche en fonction de la température extérieure :

• OK Appuyer sur ces deux touches en même temps : "Test relais" apparait puis "Charge de base".
• Mesurer la pression aux injecteurs pour la puissance nominale inférieure.
• Enclencher le capuchon ⑧.
• Contrôler les valeurs de réglage et les enregistrer dans le procès-verbal.

Remarque

Les valeurs de pression aux injecteurs indiquées dans le tableau s'appliquent pour les conditions ambiantes suivantes :

■ Pression d'air: 1013,25 mbar Temperature: 15°C

Indice de Wobbe, voir page 24.

1. Appuyer sur la touche OK. Le fonctionnement avec puissance nominale inférieure est terminé.
2. Éteindre l'interrupteur d'alimentation électrique situé sur la régulation (la chaudière s'arrête), fermer la vanne d'alimentation gaz, restorer le manomètre et obturateur le manchon de mesure A avec la vis.
3. Ouvrir la vanne d'alimentation gaz et mettre l'appareil en service.

Danger

Toute fuite de gaz au niveau du manchon de mesure présente un risque d'explosion.

Vérifier que le manchon de mesure est étanche au gaz.

Autres indications concernant les travaux à... (suite)

Tableau des pressions aux injecteurs

Puisance nominale			kW	10,5	24	29*1
Pression aux injecteurs
Gaz	Pressure d'alienation en mbars	Ø injecteur en mm
Gaz naturel H-G20	20	1,25	mbar	2,0	10,2	15,1
Propane	37	0,89	mbar	3,3	14,8	22,6

Régler la puissance calorifique maximale

La puissance calorifique maxi. peut être limitée pour le mode chauffage. Cette limitation est définie au moyen d'une plage de modulation.

Remarque

La valeur à entrer correspond approximativement à la part en pourcentage à la puissance nominale maxi. y compris : Production d'ECS : 100 % correspondent à 29 kW de puissance nominale.

1. Mettre la chaudière en service.

Autres indications concernant les travaux à... (suite)

1. Consigner la puissance calorifique maximale définie sur la plaque signalétique supplémentaire jointe à la "documentation technique". Coller cette plaque signalétique à proximité de la plaque signalétique se trouvant sur la partie supérieure.

Contrôle de l'étanchéité du tube coaxial (mesure de la fente annulaire)

Le conduit d'évacuation des fumées est considéré comme suffisamment étanche lorsque la concentration en CO_2 dans l'air de combustion reste inférieure à 0,2 % et que la concentration en O_2 reste supérieure à 20,6 %. S'il s'avère que la teneur en CO_2 est plus élevée ou que la teneur en O_2 est plus faible, il est nécessaire d'effectuer un contrôle de la pression du conduit d'évacuation des fumées à une pression statique de 200 Pa.

Point de mesure de l'air de combustion (admission d'air)

Attention

Risque de brûlure. Vidanger la chaudière ou l'installation de chauffage au préalable si la température de l'eau de chaudière est inférieure à 40°C.

Autres indications concernant les travaux à... (suite)

Robinet de remplissage et de vidange de la chaudière

1. Enclencher la régulation et appeler le test des relais :

Régulation pour marche à température constante :

• Appuyer simultanément sur ces deux touches pendant au moins 2 s. (+) Appuyer sur l'une de ces touches jusqu'à ce que "5" apparaisse.

Régulation pour marche en fonction de la température extérieure

Appuyer simultanément sur ces deux touches pendant au moins 2 s. Appuyer sur l'une de ces touches jusqu'à ce que "Pos. médiane vanne" apparaisse.

1. Patienter jusqu'à ce que la vanne soit en position médiane (env. 5 s), puis éteindre l'interrupteur d'alimentation électrique "①" sur la régulation.
2. Vidanger l'installation de chauffage par le robinet de remplissage et de vidange de la chaudière

Contrôler et nettoyer le brûleur

1. Éteindre l'interrupteur d'alimentation électrique sur la régulation (E) et couper l'alimentation secteur.
2. Fermer et bloquer la vanne d'alimentation gaz.
3. Déverrouiller la tôle de protection (H) et la retirer.
4. Déverrouiller la régulation (E) et la basculer vers le bas.
5. Dévisser le cache de la chambre de combustion (G).
6. Dévisser le cache de la chambre de combustion (F).
7. Détacher le connecteur enfilable ()

Autres indications concernant les travaux à... (suite)

1. Enlever la fiche du câble d'allumage sur l'allumeur (D) et la retirer du caisson d'air.
2. Enlever le conducteur de terre du brûleur.
3. Dévisser les vis de fixation A, retirer le brûleur C.
4. Si nécessaire, nettoyer le brûleur à l'air comprimé ou éventuellement au savon. Rincer à l'eau claire.

Remarque

Dans le cas d'un nettoyage au savon ou d'un rinçage à l'eau, dévisser les électrodes d'allumage et de surveillance.

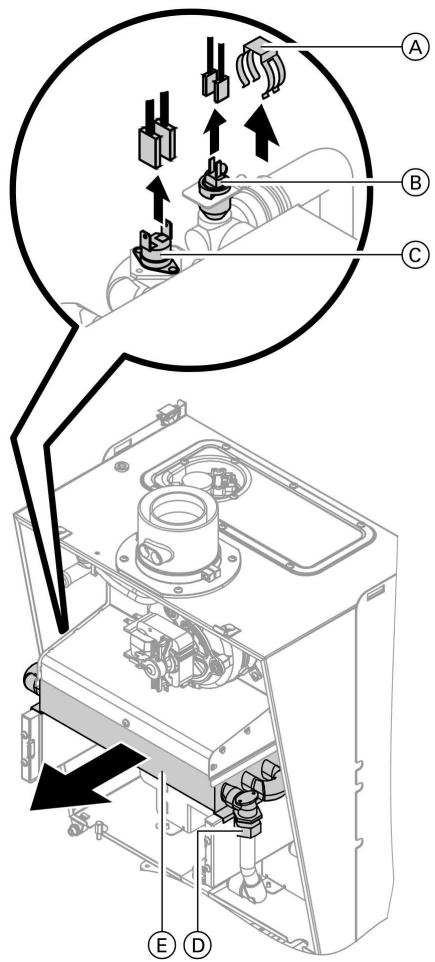

Contrôler et nettoyer l'échangeur de chaleur à condensation

1. Retirer la fiche de la sonde de chaudière (B) et le limiteur de température (C).
2. Retirer la pièce de blocage pour connecteurs A du tube de raccordement et desserrer le raccord fileté D.
3. Extraire l'échangeur de chaleur à condensation (E) par l'avant.
4. Si nécessaire, nettoyer l'échangeur de chaleur à condensation à l'air comprimé ou éventuellement au savon. Rincer à l'eau claire.

Première mise en service, contrôle, entretien

Autres indications concernant les travaux à...

Contrôler l'électrode d'allumage et d'ionisation

1. Contrôler l' état d'usure et d'encrassement des électrodes d'allumage A et de l'électrode d'ionisation B
2. Nettoyer les électrodes d'allumage avec une petite rosse ou une toile émeri.

Autres indications concernant les travaux à... (suite)

1. Contrôler les écarts.

Si les écarts sont incorrigés ou si les électrodes sont endommagées, remplacer celles-ci. Serrer les vis de fixation des électrodes avec un couple de 2 Nm.

1. Monter le cache de la chambre de combustion.

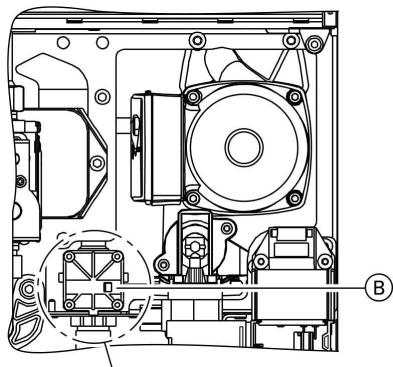

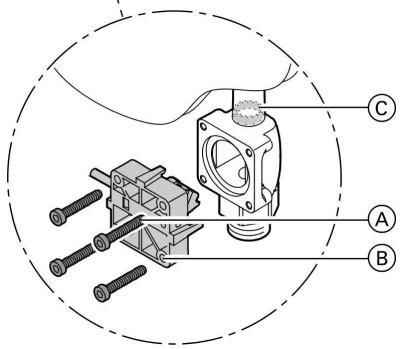

Liminaire de débit

1. Arrête la régulation, puis bloque et vide l'arrivée d'eau froide.
2. Desserrer les vis à tête Allen A.
3. Retirer le flow switch (B) et extraire le limiteur de début par le bas.
4. Contrôler le limiteur de début (C), le remplaçer s'il est entartré ou endommagé.
5. Remonter le limiteur de début (C) et le flow switch (B).

Contrôler le vase d'expansion à membrane et la pression de l'installation

1. Débrancher les cables du pressostat air (A).
2. Dévisser le couvercle ⑧.
3. Contrôler la pression de gonflage du vase d'expansion à membrane sur le mamelon de mesure (C) et rajouter du gaz le cas échéant.
4. Visser le couvercle (B) et enchainer les câbles sur le pressostat air (A).

Danger

Toute fuite de gaz présente un risque d'explosion.

Contrôler l'étanchéité des parcours de gaz.

Mesure des émissions polluantes

Manchette de raccordement à la chaudière coaxiale

Manchette de raccordement à la chaudière conduits parallèles

Coude de raccordement à la chaudière

A Fumées Ⓑ Admission d'air

1. Brancher un analyseur sur l'ouverture de mesure A
2. Ouvrir la vanne d'alimentation gaz. Mettre la chaudière en service.
3. Régler la puissance calorifique inférieure.

Régulation pour marche à température constante :

Appuyer sur ces deux touches en même temps : "1" apparait.

Régulation pour marche en fonction de la température extérieure :

Appuyer sur ces deux touches en même temps : "Test relais" apparait puis "Charge de base".

Autres indications concernant les travaux à... (suite)

1. Mesurer la teneur en oxygène ou en monoxyde de carbone. Enregistrer les valeurs dans le procès-verbal de la page 138.
2. Appuyer sur la touche OK. Le fonctionnement avec puissance nominale inférieure est terminé.
3. Régler la puissance calorifique supérieure. Régulation pour marche à température constante :
4. OK Appuyer sur ces deux touches en même temps : "1" apparait. Appuyer sur cette touche : "2" apparait.

Régulation pour marche en fonction de la température extérieure:

• OK Appuyer sur ces deux touches en même temps : "Test relais" apparait puis "Charge de base". Appuyer sur cette touche : "Pleine charge" apparait.
• er les valeurs dans le procès-verbal de la page 138.
• Appuyer sur la touche OK. Le fonctionnement avec puissance nominale supérieure est terminé.

Les valeurs limites selon EN 483 et EN 297 doivent être respectées (teneur en monoxyde de carbone < 1000 ppm).

Si la valeur mesurée est en dehors de la plage autorisée, les points suivants doivent être contrôlés :

Étanchéité du tube coaxial (voir page 31) ■ Pression au repos et pression d'alimentation (voir page 26) ■ Pression aux injecteurs (voir page 28)

Mesurer le courant d'ionisation

Cable adaptateur (disponible comme accessoire)

1. Procéder au raccordement de l'appareil de mesure conformément à l'illustration ci-dessus.
2. Régler la puissance calorifique supérieure: Régulation pour marche à température constante:
3. OK Appuyer sur ces deux touches en même temps : "1" apparait. Appuyer sur cette touche : "2" apparait.

Régulation pour marche en fonction de la température extérieure

+ Appuyer sur ces deux touches en même temps : "Test relais" apparait puis "Charge de base". Appuyer sur cette touche : "Pleine charge" apparait.

1. Courant d'ionisation lors de la formation de la flamme : mini. 4 A Dispositions à prendre si le courant d'ionisation est < 4 A..
2. Contrôler l'écartement des electrodes (voir page 36).
3. Contrôler l'alimentation électrique de la régulation.
4. Appuyer sur la touche Le fonctionnement avec puissance nominale supérieure est terminé.
5. Enregistrer la valeur mesurée dans le procès-verbal de la page 138.

Première mise en service, contrôle, entretien

Remarque

1) Lors de l'utilisation de régulations Vitotronic 100 en combinaison avec un thermostat, les points suivants sont à contrôler :

• adresse de codage F6 sur 0 (circulateur interne à l'arrêt en été)
• adresse de codage F7 sur 1 (le circulateur interne ne fonctionne qu'1x/jour durant 10 minutes en l'absence de besoins calorifiques.)

Ces paramétrages ont été réglés sur 25 en urine. Objectif des réglages : protection contre le gel dans le cas d'un fonctionnement sans thermostat d'ambiance. 2) La régulation doit être adaptée en fonction de l'équipement de l'installation.

Divers composants de l'installation sont reconnus automatiquement par la régulation et le codage est également paramétré automatiquement.

• Choix du schéma applicable, voir illustrations suivantes. Travaux à effectuer pour le codage, voir page 56.

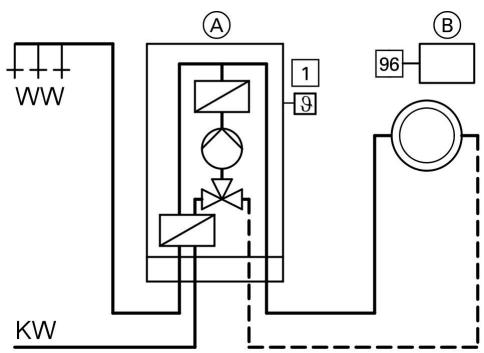

Un circuit de chauffage sans vanne mélangeuse A1

1 Sonde extérieure (uniquement avec une régulation pour marché en fonction de la température extérieure) 96 Alimentation électrique Vitotrol 100 (uniquement avec une régulation pour marche à température constante)

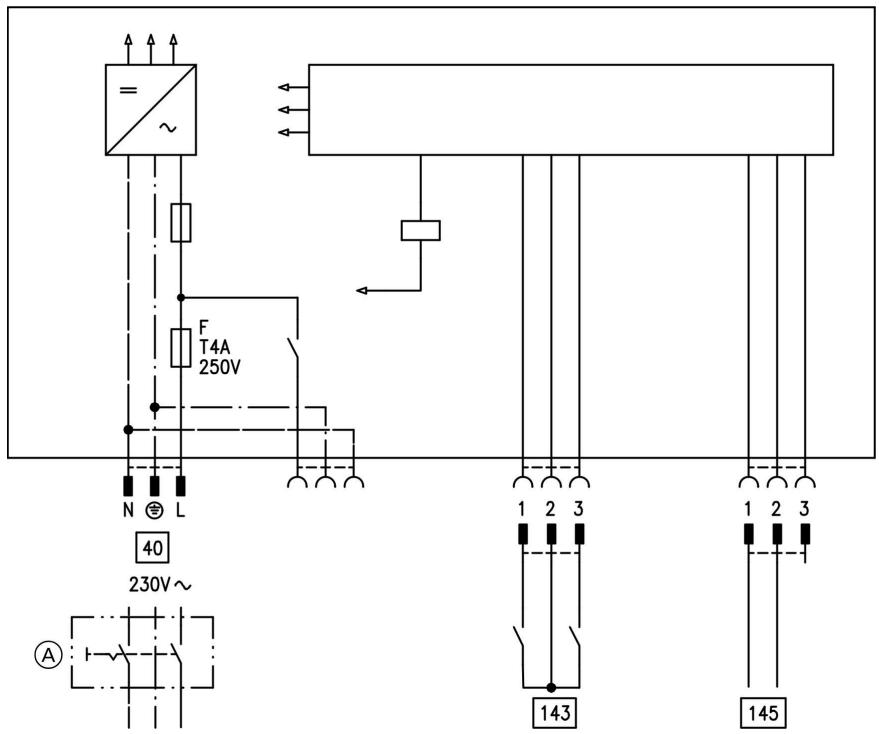

Alimentation électrique extensions

B 96 vitotrol 100 (uniquement avec)

une régulation pour marche à température constante)

Extension externe H4 pour le raccordement de la

Vitotrol 100 via très basse tension

Codage requis

Exploitation au propanee

1E:1

Première mise en service, contrôle, entretien

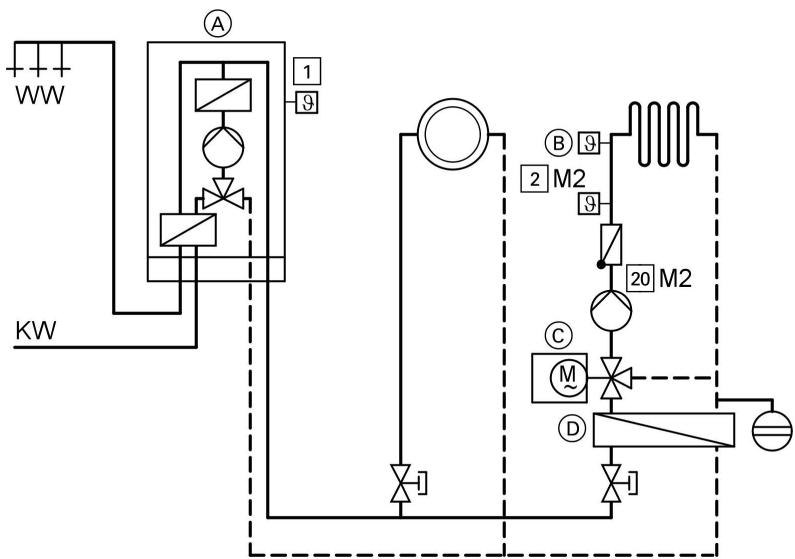

Version d'installation 2

Un circuit de chauffage sans vanne mélangeuse A1, un circuit de chauffage avec vanne mélangeuse M2 et séparation des circuits

A Vitopend 200

1 Sonde extérieure (uniquement avec une régulation pour marché en fonction de la température extérieure)

B Aquastat en guise de limitation de la température maximale pour plancher chauffant

Équipement de motorisation pour un circuit de chauffage avec vanne mélangeuse M2

M2 Sonde de départ

20 M2 Pompe de circuit de chauffage

Echangeur de chaleur à plaques pour la séparation des circuits

Codage requis

Exploitation au propanee

1E:1

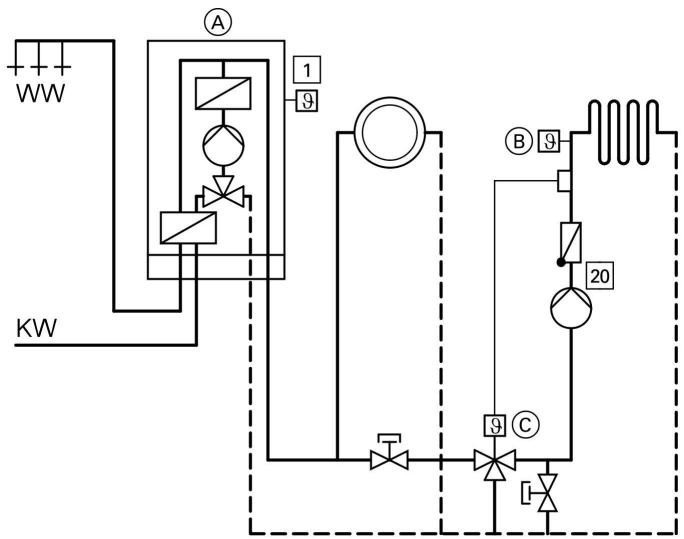

Version d'installation 3

Un circuit de chauffage sans vanne mélangeuse A1, un circuit plancher chauffant raccordé directement (activation par injection) avec régulateur sans énergie auxiliaire (version 3 voies)

1 Sonde extérieure (uniquement avec une régulation pour marche en fonction de la température extérieure) 2 Pompe de circuit de chauffage pour un circuit de chauffage sans vanne mélangeuse (raccordement au moyen d'une extension interne)

B Aquastat en guise de limitation de la température maximale pour plancher chauffant °C Regulateur sans energie auxiliaire, version 3 voies (se ferme lorsque la temperture augmente)

Première mise en service, contrôle, entretien

Remarque

La version 3 voies peut être command-

de auprès des sociétés

WSC AG

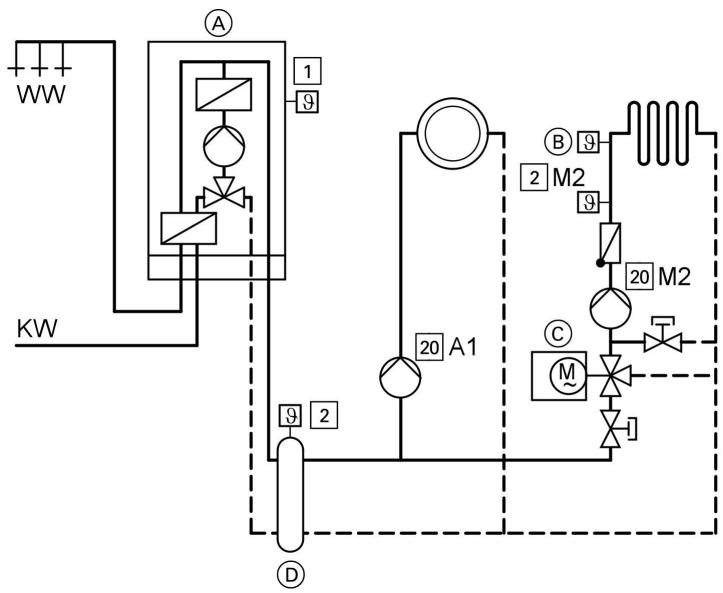

Version d'installation 4

Un circuit de chauffage sans vanne mélangeuse A1, un circuit de chauffage avec vanne mélangeuse M2 et bouteille de découvert

A Vitopend 200

1 Sonde extérieure (uniquement avec une régulation pour marche en fonction de la température extérieure) A1 Pompe de circuit de chauffage pour circuit de chauffage sans vanne mélangeuse A1 (raccordement au moyen d'une extension) B Aquastat en guise de limitation de la température maximale pour plancher chauffant

() Equipement de motorisation pour un circuit de chauffage avec vanne mélangeuse M2

2 M2 Sonde de départ pour circuit de chauffage avec vanne mélangeuse M2 20 M2 Pompe de circuit de chauffage pour circuit de chauffage avec vanne mélangeuse M2

Bouteille de découplage

2 Sonde de départ pour bouteille de découplage

Autres indications concernant les travaux à... (suite)

Codage requis

Exploitation au propane	1E:1
Extension interne (accessoire)	53:2

Paramétrer les courbes de chauffe (uniquement avec une régulation pour marche en fonction de la température extérieure)

Les courbes de chauffe représentent la relation entre la température extérieure et la température de l'eau de chaudière ou de départ.

En simplifiant : plus la température extérieure est basse, plus la température de l'eau de chaudière ou la température de départ est élevée.

La température ambiante dépend par contre de la température de l'eau de chaudière ou de départ.

Paramétrage en l'état de livraison :

Pente = 1,4 Parallèle = 0

A Pente de la courbe de chauffe pour les planchers chauffants

B Pente de la courbe de chauffe pour les chauffages basse température (selon le décret sur les économies d'énergie)

1. Pente:

Modifier la pente dans le codage 1 avec l'adresse de codage "d3" (voir page 56).

Plage de réglage 2 à 35 (soit une pente de 0,2 à 3,5).

2. Parallèle :

Modifier le parallèle dans le codage 1 avec l'adresse de codage "d4" (voir page 56).

Plage de réglage -13 à +40 K.

Modifier la pente ⑧ Modifier le parallèle (déplacement parallèle vertical de la courbe de chauffe)

Régler la consigne de température ambiente

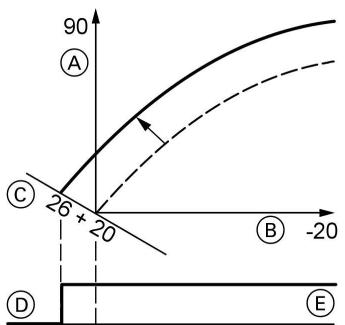

Modification de la température ambiente normale de 20 à 26°C

Température d'eau de chaudière ou de départ en °C Température extérieure en °C Consigne de température ambiente en °C Pompe de circuit de chauffage "Arrêt" Pompe de circuit de chauffage "Marche"

Appuyer sur les touches suivantes :

1. "1Ⅲ" clignote.
2. OK pour sélectionner le circuit de chauffage A1 (circuit de chauffage sans vanne mélangeuse) ou
3. "2III" clignote.
4. OK pour sélectionner le circuit de chauffage M2 (circuit de chauffage avec vanne mélangeuse).
5. Régler la consigne de température de jour à l'aide du commutateur rotatif.

La valeur est enregistrée automatiquement au bout de 2 s env. La courbe de chauffe est décalée le long de l'axe de la consigne de température ambiant et induit un comportement de mise en marche/ d'arrêt différent des pompes de circuit de chauffage lorsque la fonction de logique de pompe de circuit de chauffage est activée.

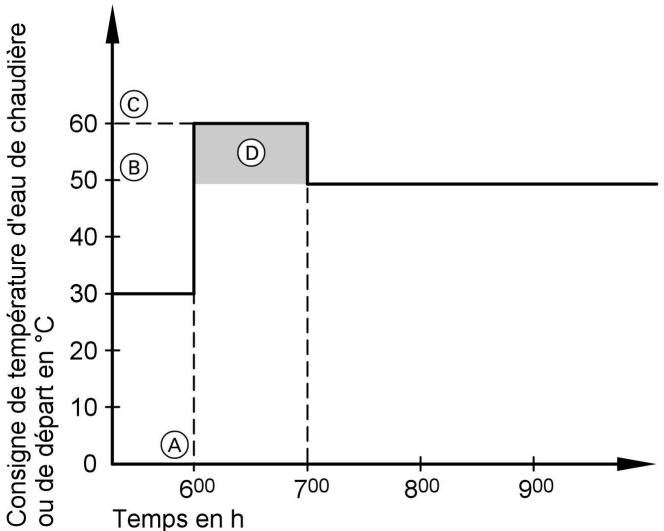

Températureambiante réduite

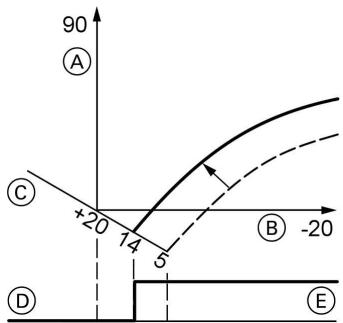

Exemple 2: Modification de la température ambiente réduite de 5°C à 14°C

Température d'eau de chaudière ou de départ en °C (8) Température extérieure en °C Consigne de température ambiente en °C Pompe de circuit de chauffage "Arrêt" E Pompe de circuit de chauffage "Marche"

Appuyer sur les touches suivantes :

1. "1III" clignote.
2. OK pour sélectionner le circuit de chauffage A1 (circuit de chauffage sans vanne mélangeuse) ou
3. "2III" clignote.
4. OK pour sélectionner le circuit de chauffage M2 (circuit de chauffage avec vanne mélangeuse).
5. Appeler la consigne de température de nuit.
6. +/− Modifier la valeur.
7. OK Confirmer la valeur.

Intégrer la régulation au LON (uniquement avec une régulation pour marche en fonction de la température extérieure)

Le module de communication LON (accessoire) doit être enrichi.

Notice de montage

Module de communication LON

Remarque

Le transfert des données via LON peut durer plusieurs minutes.

Installation à une seule chaudière avec vitotronic 050 et vitocom 300

Définir les numéros des participants au LON et d'autres fonctions via le codage 2 (voir page 59).

Voir le tableau ci-après.

Remarque

Un même numéro ne peut pas être attribué plus d'une fois dans le système LON.

Seule une Vitotronic peut être codée comme gestionnaire de définitifs.

Régulation de chaudière	Vitotronic 050	Vitotronic 050	Vitocom
N° de participant 1 Codage "77:1"	N° de participant 10 Codage "77:10"	N° de participant 11 Paramétrer le co-dage "77:11"	N° de particip- pant 99
La régulation est gestionnaire de dé-fauts Codage "79:1"	La régulation n'est pas gestionnaire des défauts Codage "79:0"	La régulation n'est pas gestionnaire des défauts Codage "79:0"	L'appareil est gestionnaire des défauts
La régulation envoie l'heure Codage "7b:1"	La régulation recoit l'heure Paramétrer le co-dage "81:3"	La régulation recoit l'heure Paramétrer le co-dage "81:3"	L'appareil re-coit l'heure
La régulation envoie la température extérieure Paramétrer le co-dage "97:2"	La régulation recoit la température ex- térieure Paramétrer le co-dage "97:1"	La régulation recoit la température ex- térieure Paramétrer le co-dage "97:1"	—
Surveillance des dé-fauts des particip- pants au LON Codage "9C:20"	Surveillance des défauts des particip- pants au LON Codage "9C:20"	Surveillance des défauts des particip- pants au LON Codage "9C:20"	—

5857 921 B/f

Actualiser la liste des participants au LON

N'est possible que si tous les participants sont raccordés et si la régulation a été codée comme gestionnaire des défauts (codage "79:1").

Appuyer sur les touches suivantes :

1. ()

La liste des participants est actualisée au bout de 2 min environ.

Le test des participants est terminé.

1. +OK Appuyer simultanément sur ces deux touches pendant env. 2 s. Le test des participants est amorcé (voir page 53).

Exécuter un test des participants (en liaison avec le système LON)

Le test des participants permet d'examiner la communication des appareils d'une installation raccordés au gestionnaire des défauts.

Conditions préalables :

La régulation doit être codée comme gestionnaire de défauts (codage "79:1"). Le n° de participant au LON doit être codé dans toutes les régulations (voir page 52). La liste des participants au LON figurant dans le gestionnaire des défauts doit être actualisée (voir page 52).

Appuyer sur les touches suivantes :

1. 2 + OK

Appuyer simultanément sur ces deux touches pendant env. 2 s. Le test des participants est lancé.

1. /

pour le participant désiré.

Numéro d'ordre dans la liste des participants 8 Numéro de participant

Autres indications concernant les travaux à... (suite)

Le test est activé "Test" clignote jusqu'à la fin du test. L'écran et toutes les touches éclairées du participant sélectionné clignotent pendant env. 60 s.

1. Répéter les opérations 2 et 3 pour tester d'autres participants.
2. +0K Appuyer simultanément sur ces deux touches pendant env. 1 s. Le test des participants est terminé.
3. "Test OK" apparaît en cas de communication entre les deux appareils.

"Échec Test" apparait en cas d'absence de communication entre les deux appareils. Vérifier la liaison LON.

Explications à donner à l'utilisateur

L'installateur devra remettre la notice d'utilisation à l'utilisateur et lui expliquer la conduite de l'installation.

Interroger et remettre à zéro l'affichage "entretien

Lorsque les valeurs limites prescrites par les adresses de codage "21" et "23" sont atteintes, le voyant de dérangement rouge se met à clignoter. Les données suivantes clignotent sur l'écran de l'unité de commande :

• Avec une régulation pour marche à température constante : Le nombre d'heures de fonctionnement ou l'intervalle de temps prescrits avec le symbole de l'horloge "①" (en fonction du réglage) Avec une régulation pour marche en fonction de la température extérieure : "Entretien"

Remarque

Si des travaux d'entretien sont effectués avant que le message d'entretien ne soit affiché, paramétrer le codage "24:1" puis le codage "24:0"; les paramètres d'entretien définis pour les heures de fonctionnement et l'intervalle de temps recommencent à 0.

Autres indications concernant les travaux à... (suite)

Appuyer sur les touches suivantes :

1. L'interrogation d'entretien est activée.
2. (+)/(-) Interroger les messages d'entretien.
3. OK Le message d'entretien disparaît (avec une régulation pour marche en fonction de la température extérieure : confirmer une nouvelle fois "Acquitter : où" avec OK). Levoyant de dérangement rouge continue de cligno-ter.

Remarque

Il est possible d'afficher de nouveau un message d'entretien acquitté en appuyant sur la touche (pendant env. 3 s).

Une fois l'entretien effectué,

1. Revenir du codage "24:1" au codage "24:0". Le voyant de dérangement rouge s'éteint.

Remarque

Si l'adresse de codage "24" n'est pas remise à zéro, le message d'entretien s'affichera de nouveau au bout de 7 jours.

1. Si nécessaire, remettre à zéro les heures de fonctionnement, les démarrages et la consommation du brûleur. Appuyer sur les touches suivantes :

L'interrogation est activée (voir page 87). / pour la valeur désirée. la valeur sélectionnée est mise à "0". / pour d'autres interrogations. L'interrogation est terminée.

Remarque

Avec une régulation pour marche en fonction de la température extérieure, les codages sont libellés en clair. - Les codages qui sont sans objet compte tenu de l'équipement de l'installation de chauffage ou du réglage d'autres codages ne sont pas affichés. Dans le cas des installations de chauffage avec un circuit de chauffage sans vanne mélangeuse et un circuit de chauffage avec vanne mélangeuse, les adresses de codage "A0" à "D4" possibles pour le circuit de chauffage sans vanne mélangeuse A1 sont parcourues en premier puis celles pour le circuit de chauffage avec vanne mélangeuse M2.

Appuyer sur les touches suivantes :

1. 0 + 0 Appuyer simultanément sur ces deux touches pendant env. 2s.
2. () / () pour l'adresse de codage désirée, l'adresse clignote.
3. OK pour confirmation.
4. () / () pour la valeur désirée.
5. OK pour confirmer, la mention "Mémorisé" s'affiche brièvement sur l'écran (régulation en fonction de la température extérieure), l'adresse clignote de nouveau.
6. () / () pour sélectionner d'autres adresses.
7. 0 + 0 Appuyer simultanément sur ces deux touches pendant 1 s env. pour quitter le codage 1.

Codages

Codage en état de livreaison		Modification possible
Schéma hydraulique
00:2	Version d'installation 1,3 :1 circuit de chauffage sans vanne mélangeuse A1, avec production d'eau chaude sanitaire	00:4	1 circuit de chauffage avec vanne mélangeuse M2, avec production d'eau chaude sanitaire
		00:6	Version d'installation 2, 4 :1 circuit de chauffage sans vanne mélangeuse A1 et 1 circuit de chaufage avec vanne mélangeuse M2, avec production d'eau chaude sanitaire

Temp. max. chaude.

06:…

Limitation maximale de la température de l'eau de chaudière prescrite par la fiche de codage de la chaudière en °C

06:20 à 06:127

Limitation maximale de la température de l'eau de chaudière au sein des plages prescrites par la chaudière

Type de gaz

1E:0

Exploitation au gaz naturel

1E:1

Exploitation au propanee

Purge air / Remplissage.

2F:0	Programme inactivé	2F:1	Programme de purge d'air activé
		2F:2	Programme de replis-sage activé

Codage 1 (suite)

Codage en état de livraison		Modification possible
N° participant
77:1	Numéro de participant au LON (uniquement avec une régulation pour marche en fonction de la température extérieure)	77:2 à 77:99	Numéro de participant au LON régable de 1 à 99 : 1-4 = chaudière 5 = cascade 10 - ... = Vitotronic 050 99 = Vitocom Remarque Chaque numéro ne doit être attribué qu'une seule fois.
Mode éco. été A1
A5:5	Avec fonction de logique de pompé de cir-cuit de chauffage (uniquement avec une régulation pour marche en fonction de la tempé-rature extérieure)	A5:0	Sans fonction de logique de pompé de circuit de chauffage
Temp. mini. dép. A1/M2
C5:20	Limitation minimale électronique de la tem-pérature de départ 20 °C (uniquement pour une marche avec tem-pérature ambiente normal, uniquement avec une régulation pour marche en fonction de la température extérieure)	C5:1 à C5:127	Limitation minimale ré-gable de 1 à 127 °C (limi-tee par la fiche de codage de la chaudière)
Temp. max. dép. A1/M2
C6:75	Limitation électronique maximale de la tempé-rature de départ à 75 °C (uniquement avec une régulation pour marche en fonction de la température extérieure)	C6:10 à C6:127	Limitation maximale ré-gable de 10 à 127 °C (limi-tee par la fiche de codage de la chaudière)

Codage en état de livraison		Modification possible
Pente A1/M2
d3:14	Pente de la courbe de chauffe = 1,4 (uniqueme-ment avec une régulation pour marche en fonction de la tempéra-ture extérieure)	d3:2àd3:35	Pente de la courbe de chauffe régliable de 0,2 à3,5 (voir page 48)
Parallèle A1/M2
d4:0	Parallèle de la courbe de chauffe = 0 (uniqueme-ment avec une régulation pour marche en fonction de la tempéra-ture extérieure)	d4:-13àd4:40	Parallèle de la courbe de chauffe régliable de -13 à40 (voir page 48)

Remarque

Avec une régulation pour marche en fonction de la température extérieure, les codages sont libellés en clair. - Les codages qui sont sans objet compte tenu de l'équipement de l'installation de chauffage ou du réglage d'autres codages ne sont pas affichés.

Appuyer sur les touches suivantes :

Appuyer simultanément sur ces deux touches pendant env. 2s.

pour confirmation.

pour l'adresse de codage désirée, l'adresse clignote.

1. (OK)

pour confirmer, la valeur clignote.

1. /

pour la valeur désirée.

pour confirmer, la mention "Mémorisé" s'affiche brièvement sur l'écran (avec une régulation pour marche en fonction de la température extérieure), l'adresse clignote de nouveau.

Codage 2 (suite)

pour sélectionner d'autres adresses.

Appuyer simultanément sur ces deux touches pendant 1 s env. pour quitter le codage 2.

Tableau synoptique

Les adresses de codage sont structurées conformément aux fonctions suivantes. La fonction concernée s'affiche sur l'écran.

Les touches () / () permettent de parcourir ces fonctions dans l'ordre suivant:

Fonction	Adresses de codage
Schéma hydraul.	00
Chaudière/brûleur	06 à 54
Eau chaude	56 à 73
Généralités	76 à 9F
Circ. chauff A1 (circuit de chauffage sans vanne mélangeuse)	A0 à Fb
Circ. chauff M2 (circuit de chauffage avec vanne mélangeuse)	A0 à Fb

Remarque

Dans le cas des installations de chauffage avec un circuit de chauffage sans vanne mélangeuse et un circuit de chauffage avec vanne mélangeuse, les adresses de codage "A0" à "Fb" possibles pour le circuit de chauffage sans vanne mélangeuse A1 sont parcourues en premier, puis celles pour le circuit de chauffage avec vanne mélangeuse M2.

Codages

Codage en état de livraison		Modification possible
Schéma hydraulique
00:2	Version d'installation 1,3 :1 circuit de chauffages sans vanne mélangeuse A1, avec production d'eau chaude sanitaire	00:4	1 circuit de chauffage avec vanne mélangeuse M2, avec production d'eau chaude sanitaire
		00:6	Version d'installation 2, 4 :1 circuit de chauffage sans vanne mélangeuse A1 et 1 circuit de chauffage avec vanne mélangeuse M2, avec production d'eau chaude sanitaire

Chaudière/brûleur
06:···	Limitation maximale de la température de l'eau de chaudière prescrite par la fiche de codage de la chaudière en °C	06:20 à 06:127	Limitation maximale de la température de l'eau de chaudière au sein des plages prescrites par la chaudière
1E:0	Exploitation au gaz naturel	1E:1	Exploitation au propanee
21:0	Aucun nombre d'heures de fonctionnement pour l'entretien du brûleur	21:1 à 21:9999	Nombre d'heures de fonctionnement du brû-leur jusqu'à l'entretien ré-glable de 1 à 9999 h
23:0	Aucun intervalle de temps régèle pour l'entretien	23:1 à 23:24	Intervalle de temps ré-glable de 1 à 24 mois
24:0	L'affichage d'entretien est remis à zéro	24:1	Affichage d'entretien (la valeur est spécifique auto-matiquement)

Codage 2 (suite)

Codage en état de livreaison		Modification possible
25:0	Avec sonde extérieure avec une régulation pour marche à tempora-ture constante : Pas de reconnaissance de la sonde extérieure et pas de surveillance des défauts	25:1	Reconnaisance de la sonde extérieure et surveillance des défauts
28:0	Pas d'allumage inter-médiaire du brûleur	28:1	Le brûleur est enclenché de force au bout de 5 h pendant 30 s
2E:0	Sans extension externe	2E:1	Avec extension externe (reconnaisance automa-tique)
2F:0	Programmes inactivés	2F:1	Programme de purge d'air activé
		2F:2	Programme de replis-sage activé
32:0	Influence du signal "Verrouillage externe" sur les circulateurs : Toutes les pompes sont en marche régulée	32:1 à 32:15	Influence du signal "Ver-rouillage externe" sur les circulateurs : voir tableau suivant

Codage	Circulateur interne	Pompe de circuit de chauffage Circuit de chauffage sans vanne mélangeuse	Pompe de circuit de chauffage Circuit de chauffage avec vanne mélan-geuse
0	Marche régulée	Marche régulée	Marche régulée
1	Marche régulée	Marche régulée	Marche régulée
2	Marche régulée	Marche régulée	ARRET
3	Marche régulée	Marche régulée	ARRET
4	Marche régulée	ARRET	Marche régulée
5	Marche régulée	ARRET	Marche régulée

5857 921 B/f

Codage 2 (suite)

Codage	Circulateur interne	Pompe de circuit de chauffage Circuit de chauffage sans vanne mélangeuse	Pompe de circuit de chauffage Circuit de chauffage avec vanne mélan-geuse
6	Marche régulée	ARRET	ARRET
7	Marche régulée	ARRET	ARRET
8	ARRET	Marche régulée	Marche régulée
9	ARRET	Marche régulée	Marche régulée
10	ARRET	Marche régulée	ARRET
11	ARRET	Marche régulée	ARRET
12	ARRET	ARRET	Marche régulée
13	ARRET	ARRET	Marche régulée
14	ARRET	ARRET	ARRET
15	ARRET	ARRET	ARRET

Codage en état de livreaison		Modification possible
Chaudière/brûleur
34:0	Signal d'entrée "De-mande externe" sur les circulateurs : Toutes les pompes sont en marche régulée	34:1 à 34:23	Signal d'entrée "De-mande externe" sur les circulateurs : voir tableau suivant

5857 921 B/f

Codage	Circulateur in-terne	Pompe de circuit de chauffage Circuit de chaufage sans vanne mélangeuse	Pompe de circuit de chauffage Circuit de chauffage avec vanne mélan-geuse
0	Marche régulée	Marche régulée	Marche régulée
1	Marche régulée	Marche régulée	Marche régulée
2	Marche régulée	Marche régulée	ARRET
3	Marche régulée	Marche régulée	ARRET
4	Marche régulée	ARRET	Marche régulée
5	Marche régulée	ARRET	Marche régulée
6	Marche régulée	ARRET	ARRET
7	Marche régulée	ARRET	ARRET
8	ARRET	Marche régulée	Marche régulée
9	ARRET	Marche régulée	Marche régulée

Codage 2 (suite)

Codage	Circulateur in-terne	Pompe de circuit de chauffage Circuit de chaufage sans vanne mélangeuse	Pompe de circuit de chauffage Circuit de chauffage avec vanne mélan-geuse
10	ARRET	Marche régulée	ARRET
11	ARRET	Marche régulée	ARRET
12	ARRET	ARRET	Marche régulée
13	ARRET	ARRET	Marche régulée
14	ARRET	ARRET	ARRET
15	ARRET	ARRET	ARRET
16	MARCHE	Marche régulée	Marche régulée
17	MARCHE	Marche régulée	Marche régulée
18	MARCHE	Marche régulée	ARRET
19	MARCHE	Marche régulée	ARRET
20	MARCHE	ARRET	Marche régulée
21	MARCHE	ARRET	Marche régulée
22	MARCHE	ARRET	ARRET
23	MARCHE	ARRET	ARRET

Codage en état de livraison		Modification possible
Chaudière/brûleur
52:0	Sans sonde de départ pour bouteille de dé-couplage	52:1	Avec sonde de départ pour bouteille de découplage (reconnaisance automatique)
Eau chaude sanitaire
56:0	Ne pas modifier !
6F:100	Puisance calorifique maxi. en production d'eau chaude sanitaire 100 %, prescrite par la fiche de codage de la chaudière	6F:0 à 6F:100	Puisance calorifique maxi. en production d'eau chaude sanitaire régliable de la puissance calorifique mini. à 100 %
Généralités
76:0	Sans module de communication LON (uniquement avec une régulation pour marche en fonction de la tempête extérieure)	76:1	Avec module de communication LON (reconnais-sance automatique)

5857 921 B/f

Codage 2 (suite)

Codage en état de livraison		Modification possible
77:1	Numéro de participant au LON (uniquement avec une régulation pour marche en fonction de la température extérieure)	77:2 à 77:99	Numéro de participant au LON régliable de 1 à 99 : 1-4 = chaudière 5 = cascade 10 - 98 = Vitotronic 050 99 = Vitocom Remarque Chaque numéro ne doit être attribué qu'une seule fois.
79:1	Avec module de communication LON : La régulation est gestionnaire des défauts	79:0	La régulation n'est pas gestionnaire des défauts (uniquement avec une régulation pour marche en fonction de la température extérieure)
7b:1	Avec module de communication LON : la régulation envoie l'heure (uniquement avec une régulation pour marche en fonction de la température extérieure)	7b:0	Ne pas envoyer l'heure
7F:1	Maison individuelle (uniquement avec une régulation pour marche en fonction de la température extérieure)	7F:0	Immeuble collectif Possibilité de régler séparément le programme vacances et la programmation horsaire pour la production d'eau chaude sanitaire
80:1	Un message de déran-gement est généré si le défaut estprésent pen-dant au moins 5 s	80:0	Message de dérange-ment immédiat
		80:2 à 80:199	Message de dérange-ment temporisé, régliable de 10 s à 995 s ; 1 pas de réglage ≦ 5 s

5857 921 B/f

Codage 2 (suite)

Codage en état de livraison		Modification possible
81:1	Inversion automatique heures d'été / heures d'hi-ver	81:0	Inversion manuelle heures d'été / heures d'hiver
		81:2	Utilisation du récepteur de radio-pilotage (reconnaissance automatique)
		81:3	Avec module de communication LON :la régulation reçoit l'heure
88:0	Affichage de la tempé-rature en °C (Celsius)	88:1	Affichage de la tempé-ra-ture en °F (Fahrenheit)
8A:175	Ne pas modifier !
90:128	Constante de temps pour le calcul de la tem-pérature extérieure mo-difiée 21,3 h	90:1 à90:199	Conformément à la va-leur définie, adaptation rapide (valeurs inférieu-res) ou lente (valeurs su-périeures) de la température de départ dans le cas d'une modifi-cation de la température extérieure ;1 palier de réglage =10 min
91:0	Pas d'inversion exter du programme de fon-c-tionnement par l'exten-sion exter(neuquement avec une régulation pour marche en fonction de la tempé-rature extérieure)	91:1	L'inversion exter du programme de fonction-nement agit sur le circuit de chauffage sans vanne mélangeuse
		91:2	L'inversion exter du programme de fonction-nement agit sur le circuit de chauffage avec vanne mélangeuse
		91:3	L'inversion exter du programme de fonction-nement agit sur le circuit de chauffage sans vanne mélangeuse et sur le cir-cuit de chauffage avec vanne mélangeuse

5857 921 B/f

Codage 2 (suite)

Codage en état de livreaison		Modification possible
95:0	Sans interface de communication Vitocom 100	95:1	Avec interface de communication Vitocom 100 (reconnais-sance automatique)
97:0	Avec module de communication LON :utilisation interne de la température extérieurede la sonde reliée à ralgulation (uniquementavec une régulationpour marche en fon-cion de la températureextérieure)	97:1	La régulation reçoit la température extérieurede la Vitotronic 050
		97:2	La régulation transmet la température extérieure àla Vitotronic 050
98:1	Numéro d'installation Viessmann (en associa-tion avec la surveillancede plusieurs installations par Vitocom 300)	98:1à98:5	Numéro d'installation ré-glable de 1 à 5
9b:0	Consigne de tempéra-ture d'eau de chaudière minimale pour une de-mande externe	9b:1à9b:127	Consigne de températured'eau de chaudière mini-male régliable de 1 à127 °C
9C:20	Surveillance participant au LON.Lorsqu'un participant ne répond pas, des valeurs internes à la régulation sont utilisées au bout de 20 min et un mes-sage de dérangement est émis (uniquementavec une régulationpour marche en fon-cion de la températureextérieure).	9C:0	Pas de surveillance
		9C:5à9C:60	Durée régliable de 5 à60 min

Codage 2 (suite)

Codage en état de livraison		Modification possible
9F:8	Température différentielle 8 K ; uniquement en liaison avec un cir-cuit de vanne mélan-geuse (uniquemment avec une régulation pour marche en fonction de la température extérieure)	9F:0 à 9F:40	Différentiel de tempéra-ture régable de 0 à 40 K
Circuit chaudière, circuit avec vanne mélangeuse
A0:0	Sans commande à distance (uniquement avec une régulation pour marche en fonction de la température extérieure)	A0:1	Avec Vitotrol 200 (reconnaissance automatique)
		A0:2	Avec Vitotrol 300 (reconnaissance automatique)
A3:2	Température extérieure inférieure à 1 °C : pompé de circuit de chauffage "Marche" Température extérieure supérieure à 3 °C : pompé de circuit de chauffage "Arrêt"	A3:-9 à A3:15	Pompe de circuit de chauffage "Marche/Arrêt", voir tableau su-vant

Attention

En présence de réglages inférieurs à 1°C, il existe un risque de gel pour les conduites non protégées par l'isolement de la maison.

Une attention particulière doit être accordée à la marche de veille, par ex. en période de vacances.

Paramètre Adresse A3 :…	Pompe de circuit de chauffage
	en marche à	à l'arrêt à
-9	-10 °C	-8 °C
-8	-9 °C	-7 °C
-7	-8 °C	-6 °C
-6	-7 °C	-5 °C
-5	-6 °C	-4 °C
-4	-5 °C	-3 °C
-3	-4 °C	-2 °C

5857 921 B/f

Codage 2 (suite)

Paramètre	Pompe de circuit de chauffage
-2	-3 °C	-1 °C
-1	-2 °C	0 °C
0	-1 °C	1 °C
1	0 °C	2 °C
2 à	1 °C à	3 °C
15	14 °C	16 °C

Codage en état de livraison		Modification possible
Circuit chaudière, circuit avec vanne mélangeuse
A4:0	Avec protection contre le gel (uniquement avec une régulation pour marche en fonction de la température extérieur)	A4:1	Pas de protection contre le gel, réglage possible uniquement si l'adresse de codage est définie sur "A3:-9".RemarquePrendre en compte la consigne pour le codage"A3"
A5:5	Avec fonction logique de pompé de circuit de chauffage (régime éco-nomique): pompé de circuit de chauffage "Arrêt", si la tempé-ra-ture extérieure (TE) dé-passé de 1 K la consigne de tempé-ra-ture ambiente (TAginsi-gne)TE > TAginsiège + 1 K(uniquement avec une régulation pour marche en fonction de la tempé-rature extérieur)	A5:0	Sans fonction de logique de pompé de circuit de chauffage
		A5:1 àA5:15	Avec fonction de logique de pompé de circuit de chauffage : pompé de cir-cuit de chauffage "Arrêt", voir tableau suivant

Codages

Codage 2 (suite)

Paramètre adressé A5 :....	Avec fonction de logique de pompe de circuit de chauffage : pompe de circuit de chauffage "Arrêt"
1	TE > TAconsigne + 5 K
2	TE > TAconsigne + 4 K
3	TE > TAconsigne + 3 K
4	TE > TAconsigne + 2 K
5	TE > TAconsigne + 1 K
6	TE > TAconsigne
7	TE > TAconsigne - 1 K
à
15	TE > TAconsigne - 9 K

Codage en état de livreaison		Modification possible
Circuit chaudière, circuit avec vanne mélangeuse
A6:36	Régime économiqueétendu pas actif (uniquement avec une régulation pour marche en fonction de la tempé-rature extérieure)	A6:5àA6:35	Régime économiqueétendu activé : à une va-leur régable entre 5 et 35 °C plus 1 °C, le brû-leur et la pompe de circuit de chauffage sont mis à l'arrêt et la vanne mélangeuse fermée. La base est la température extérieure pondérée qui se compose de la tempé-ra-ture extérieure effective et d'une constante de temps prénant en compte la chute en température d'un bâtiment moyen.

Codage 2 (suite)

Codage en état de livraison		Modification possible
A7:0	Sans fonction économique de la vanne mélangeuse (uniquement avec une régulation pour marche en fonction de la température extérieure)	A7:1	Avec fonction économique de vanne mélangeuse (logique de pompe de circuit de chauffageétendue):pompe de circuit de chauffage "Arrêt" en plus:si la vanne mélangeuse était fermée plus de 20 min.pompe de circuit de chauffage "Marche":■ si la vanne mélangeuse passé en marche régu-lée■ en cas de risque de gel
A8:1	Le circuit de chauffage avec vanne mélangeuse M2 déclenchée une demande au circulateur interne (uniquem-ment avec une régulation pour marche en fonction de la tempé-rature extérieure)	A8:0	Le circuit de chauffage avec vanne mélangeuse M2 ne provoque pas de demande sur le circula-teur interne
A9:7	Avec temps d'arrêt de la pompe : Pompe de cir-cuit de chauffage "Arrêt" lors d'une modi-fication de la valeur de consigne suite à un changement du mode de fonctionnement ou lors de modifications de la consigne de tempé-ra-ture ambiente (unique-ment avec une régulation pour marche en fonction de la tempé-rature extérieure)	A9:0	Sans temps d'arrêt de la pompe
		A9:1 àA9:15	Avec temps d'arrêt de la pompe, régable de 1 à 15

Codage 2 (suite)

Codage en état de livraison		Modification possible
b0:0	Avec commande à distance : Mode chauffage/fonctionnement réduit :en fonction de la tempé-rature extérieure (uniquemment avec une régulation pour marche en fonction de la tempé-rature extérieure, ne modifier le codage que pour le circuit de chauffage avec vanne mélan-geuse M2)	b0:1	Mode chauffage : en fonction de la tempé-ra-ture extérieureFonctionnement réduit : avec sonde d'ambiance de compensation
		b0:2	Mode chauffage : avec sonde d'ambiance de compensationFonctionnement réduit : en fonction de la tempé-rature extérieure
		b0:3	Mode chauffage/fonctionnement réduit : avec sonde d'ambiance de compensation
b2:8	Avec commande à distance et pour le circuit de chauffage, le fon-cTionnement doit être codé avec la sonde d'ambiance de compensation : coefficient d'in-fluence de l'ambiance 8(unequément avec une régulation pour marche en fonction de la tempé-rature extérieure, ne modifier le codage que pour le circuit de chauff-fage M2 avec vanne mélangeuse)	b2:0	Sans influence de l'am-biance
		b2:1àb2:64	Coefficient d'influence de l'ambiance régable de 1 à 64

Codage 2 (suite)

Codage en état de livraison		Modification possible
b5:0	Avec commande à distance : pas de fonction de logique de pompé de circuit de chauffage en fonction de la tempête ambiente (uniquement avec une régulation pour marche en fonction de la tempête extérieure, ne modifier le codage que pour le circuit de chaufage avec vanne mélan-geuse M2)	b5:1 à b5:8	Fonction de logique de pompé de circuit de chauffage, voir tableau suivant :

Paramètre adresse b5 : ...	Avec fonction de logique de pompe de circuit de chauf- fage : pompe de circuit de chauf- fage "Arrêt"	pompe de circuit de chauf- fage "Marche"
1	TAeffective > TAconsigne + 5 K	TAeffective < TAconsigne + 4 K
2	TAeffective > TAconsigne + 4 K	TAeffective < TAconsigne + 3 K
3	TAeffective > TAconsigne + 3 K	TAeffective < TAconsigne + 2 K
4	TAeffective > TAconsigne + 2 K	TAeffective < TAconsigne + 1 K
5	TAeffective > TAconsigne + 1 K	TAeffective < TAconsigne
6	TAeffective > TAconsigne	TAeffective < TAconsigne - 1 K
7	TAeffective > TAconsigne - 1 K	TAeffective < TAconsigne - 2 K
8	TAeffective > TAconsigne - 2 K	TAeffective < TAconsigne - 3 K

Codage 2 (suite)

Codage en état de livraison		Modification possible
Circuit chaudière, circuit avec vanne mélangeuse
C5:20	Limitation minimale électronique de la tempé ration de départ 20 °C (uniquement pour une marche avec températion ambiente normale, uniquement avec une régulation pour marche en fonction de la tempéRATION extérieur)	C5:1 à C5:127	Limitation minimale ré-glable de 1 à 127 °C (limi-tee par la fiche de codage de la chaudière)
C6:74	Limitation électronique maximale de la tempé-rature de départ à 74 °C (uniquement avec une régulation pour marche en fonction de la tempéRATION extérieur)	C6:10 à C6:127	Limitation maximale ré-glable de 10 à 127 °C (limi-tee par la fiche de codage de la chaudière)
d3:14	Pente de la courbe de chauffe = 1,4 (uniqu- ment avec une régulation pour marche en fonction de la tempéra-ture extérieur)	d3:2 à d3:35	Pente de la courbe de chauffe régliable de 0,2 à 3,5 (voir page 48)
d4:0	Parallèle de la courbe de chauffe = 0 (uniqu- ment avec une régulation pour marche en fonction de la tempéra-ture extérieur)	d4:-13 à d4:40	Parallèle de la courbe de chauffe régliable de -13 à 40 (voir page 48)

Codage 2 (suite)

Codage en état de livraison		Modification possible
d5:0	Avec inversion exter du programme de fonctionnement:L'inversion exter du programme de fonctionnement commute le programme sur "Marche à température ambiente réduite en permanence"(uniquement avec une régulation pour marche en fonction de la temporature extérieure)	d5:1	L'inversion exter du programme de fonctionnement bascule sur "Chauffage des pièces permanent avec la temporature ambiente non-male"
E1:1	Avec commande à distance : valeur de consi-gne de jour sur la commande à distance régliable de 10 à 30 °C(unesquément avec une régulation pour marche en fonction de la temporature extérieure)	E1:0	Consigne de jour régliable de 3 à 23 °C
		E1:2	Consigne de jour régliable de 17 à 37 °C
E2:50	Avec commande à distance : pas de correction de l'affichage de la valeur effective de la température ambiente(unesquament avec une régulation pour marche en fonction de la temporature extérieure)	E2:0àE2:49	Correction de l'affichage-5 KàCorrection de l'affichage-0,1 K
		E2:51àE2:99	Correction de l'affichage+0,1 KàCorrection de l'affichage+4,9 K
E5:0	Sans pompé de circuit de chauffage exter à asservissement de vi-tesses (uniquement avec une régulation pour marche en fonction de la temporature extérieure)	E5:1	Avec pompé de circuit de chauffage exter à as-servissement de vitesse(reconnaissance automa-tique)

Codage 2 (suite)

Codage en état de livraison		Modification possible
E6:100	Vitesse maximale de la pompe de circuit de chauffage externe à as-servissement de vitesse : 100 % de la vitesse maxi. en marche non-male (uniquement avec une régulation pour marche en fonction de la température extérieure)	E6:0 à E6:100	Vitesse maximale ré-glable de 0 à 100 %
E7:20	Vitesse minimale de la pompe de circuit de chauffage externe à as-servissement de vitesse : 20 % de la vitesse maxi. (uniquement avec une régulation pour marche en fonction de la température extérieure)	E7:0 à E7:100	Vitesse minimale ré-glable de 0 à 100 % de la vitesse maxi.
E8:0	Vitesse minimale en marche à température ambiente réduite conformément au paramétrage de l'adresse de codage "E7" (uniquement avec une régulation pour marche en fonction de la température extérieure)	E8:1	Vitesse conformément au paramétrage de l'adresse de codage "E9"
E9:20	Vitesse de la pompe de circuit de chauffage externe à asservissement de vitesse : 20 % de la vitesse maxi. en marche à température ambiente réduite (uniquement avec une régulation pour marche en fonction de la température extérieure)	E9:0 à E9:100	Vitesse régblable de 0 à 100 % de la vitesse maxi. en marche à température ambiente réduite

5857 921 B/f 1. 2. 3. 4. 5.

Codage 2 (suite)

Codage en état de livraison		Modification possible
Circuit avec vanne mélangeuse

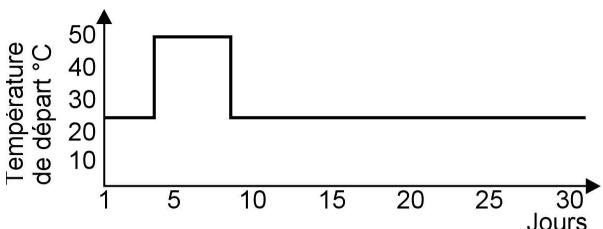

F1:0	Fonction chape inacti-vee (uniquement avec une régulation pour marche en fonction de la température exté-rieure).	F1:1 à F1:5	Fonction chape régiable selon 5 profils tempéra-ture/temps Sélectionna-bles (voir page 122)

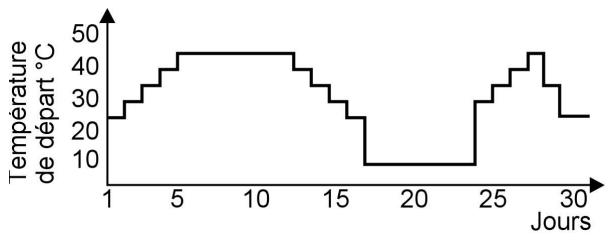

		F1:6 à F1:15	Température de départ permanente 20 °C
F2:8	Limitation temporelle du régime réceptions 8 h (uniquement avec une régulation pour marche en fonction de la tempé-rature extérieure)*1	F2:0	Pas de limitation tempo-elle pour le régime ré-ceptions*1
		F2:1 à F2:12	Limitation temporelle ré-gable de 1 à 12 h
F5:8	Durée de temporisation de l'arrêt du circulateur interne en mode chauf-fage 8 min (uniquement avec une régulation pour marche à tempéra-ture constante)	F5:0	Pas de durée de tempori-sation de l'arrêt du circu-lateur interne
		F5:1 à F5:20	Durée de temporisation de l'arrêt du circulateur interne régable de 1 à 20 min
F6:25	Le circulateur interne est en marche en per-manence en mode de fonctionnement "Eau chaude seule" (unique-ment avec une régula-tion pour marche à température constante)	F6:0	Le circulateur interne est arrêté en permanence en mode de fonctionnement "Eau chaude seule"
		F6:1 à F6:24	Le circulateur interne est enchenché en mode de fonctionnement "Eau chaude seule" 1 à 24 fois par jour pour une durée de 10 min.

* Le régime de réception cesse automatiquement au sein du programme "Chauffage et eau chaude" lors du passage au mode de fonctionnement avec température ambiante normale.

Codage 2 (suite)

Codage en état de livraison		Modification possible
F7:25	Le circulateur interne est enclenché en permanence en mode de fonctionnement "Marche de veille" (unie-ment avec une régulation pour marche à température constante)	F7:0	Circulateur interne en mode de fonctionnement "Marche de veille" arrêté en permanence
		F7:1 à F7:24	Le circulateur interne est enclenché en mode de fonctionnement "Marche de veille" 1 à 24 fois par jour pour une durée de 10 min.
Brûleur
F8:-5	Limite de température pour la suppression de la marche réduite -5 °C, voir exemple page 124. Respecter le paramé-trage de l'adresse de codage "A3" (unie-ment avec une régulation pour marche en fonction de la température extérieure).	F8:+10 à F8:-60	Limite de température ré-glable de +10 à -60 °C
		F8:-61	Fonction inactivée
F9:-14	Limite de température pour l'augmentation de la consigne de température ambiente réduite - 14 °C, voir exemple page 124 (uniequément avec une régulation pour marche en fonction de la température extérieure).	F9:+10 à F9:-60	Limite de température ré-glable de +10 à -60 °C

Codage 2 (suite)

Codage en état de livraison		Modification possible
FA:20	Augmentation de 20 % de la consigne de tempéRATION d'eau de chaudière ou de tempéRATION de départ lors du passagé d'un fonctionnement à tempéRATION ambiente réduite à un fonctionnement à tempéRATION ambiente non-male. Voir exemple page 125 (uniquement avec une régulation pour marche en fonction de la tempéRATION extérieure).	FA:0 à FA:50	Augmentation de temporé-rature régiable de 0 à 50%
Fb:30	Durée de l'augmentation de la consigne de tempéRATION d'eau de chaudière ou de départ (voir adresse de codage "FA") 60 min. Voir exemple page 125 (uniquement avec une régulation pour marche en fonction de la tempé-rature extérieure).	Fb:0 à Fb:150	Durée régiable de 0 à 300 min; 1 palier de réglage ≦ 2 min)

Restaurer les codages par défaut (état de livraison)

Appuyer sur les touches suivantes :

1. OK pour confirmer ou
2. Appuyer simultanément sur ces deux touches pendant env. 2s.
3. () / () pour sélectionner "Régl. de base ? non".
4. "Régl. de base ? oui" apparaît.

Vue d'ensemble des interfaces de maintenance

Fonction	Combinaison des tou-ches	Quitter	Page
Températures, fiche de codage de chaudière et brèves interrogations	Appuyer simultanément sur ♂ et Ⓞ pendant 2 s env.	Appuyer sur OK	81
Test des relat	Appuyer simultanément sur ♂ et OK pendant 2 s env.	Appuyer sur OK	86
Puisance calorifique maxi. (mode chauffage)	Appuyer simultanément sur ♂ et Ⓞ pendant 2 s env.	Appuyer sur OK	30
États de fonctionnement et sondes	Appuyer sur Ⓒ	Appuyer sur OK	87
Interrogation d'entretien	➀ (lorsque "Entretien" cli-gnote)	Appuyer sur OK	54
Régler le contraste à l'écran	Appuyer simultanément sur OK et + ; l'écran s'as-sombrit	-	-
	Appuyer simultanément sur OK et - ; l'écran s'éclaircit	-	-
Appeler un message de dérangement acquitté	Appuyer sur OK pendant 3 s env.		91
Historique des défauts	Appuyer en même temps sur Ⓞ et OK pendant 2 s environ.	Appuyer sur OK	92
Test des participants (en liaison avec le système LON)	Appuyer simultanément sur ⌊ et OK pendant 2 s env.	Appuyer si-multanément sur ⌊ et OK	53
Fonction Marche provi-soire "®"	Régulation pour marche en fonction de la température extérieure : Appuyer simultanément sur ⌊ et Ⓞ pendant 2 s env. Régulation pour marche à température constante : Appuyer simultanément sur ⌊ et Ⓞ pendant 2 s env.	Appuyer si-multanément sur ⌊ et Ⓞ ou sur ⌊ et Ⓞ pendant env. 1 s ou automatique au bout de 30 min	-
Niveau de codage 1	Appuyer en même temps sur ⌊ et Ⓞ pendant 2 s environ.	➁ et Ⓞ	56

Vue d'ensemble des interfaces de maintenance (suite)

Fonction	Combinaison des tou-ches	Quitter	Page
Niveau de codage 2	Appuyer en même temps sur ◆ et ◆ pendant 2 s environ.	◇ et ◆	59
Restaurer les codages par défaut (état de livrai-son)	Appuyer simultanément sur ◆ et ◆ pendant 2 s env., appuyer sur ◆	-	79

Régulation pour marche à température constante

Appuyer sur les touches suivantes :

1. /

pour l'interrogation désirée.

1. Appuyer sur ces deux touches en même temps pendant env. 2 s.

L'interrogation est terminée.

Les valeurs suivantes peuvent être interrogées selon l'équipement de l'installation :

	Affichage sur l'écran
Brève in-terrogation	®	®	®	®	®
0	Position du flow switch 0: passif 1: actif	Schémas hydrauliques 1 à 6	Version du logiciel régulation		Version du logiciel Module de commande
1	0	Version du logiciel Coffret de sécurité du brûleur gaz		Version du logiciel extension externe 0: pas d'extension externe	0

Températures, fiche de codage de chaudière et...

	Affichage sur l'écran
Brève in-terrogation	®	®	®	®	®
E	0: pas de demande externe1: de-mande ex-terne	0: pas de verrouillage externe1: verrouillage ex-terne	Connexion externe en V Affichage en %0: pas de connexion externe
3	0	0	Consigne de la température d'eau de chaudière
A	0	0	Température de demande la plus élevée
4	0	Type coffret de sécurité brûleur gaz		Type d'appareil
5	0	0	Consigne de la température de comport
b	0	0	Puisance calorifique maxi. en %
C	0	Fiche de codage de la chaudière (hexadécimale)
c	0	Etat de révision Appareil		Etat de révision Coffret de sécurité du brûleur gaz
d	0	0	0	Pompe à asservissement de vi-tesse0 sans1 Wilo2 Grundfos	Version du calculi pommé à as-servissement de vitesse0: pas de pompe à as-servissement de vitesse

Régulation pour marche en fonction de la température extérieure

Appuyer sur les touches suivantes :

1. () / () pour l'interrogation désirée.
2. Appuyer sur ces deux touches en même temps pendant env. 2 s.
3. OK L'interrogation est terminée.

Les valeurs suivantes peuvent être interrogées selon l'équipement de l'installation :

Affichage sur l'écran	Explication
Pente A1 – Parallèle A1
Pente M2 – Parallèle M2
Temp. ext. amortie	La touche ◆ permit de restaurer la tempéra-ture extérieure pondérée sur la températe ex-terrieure actuelle.
Temp. ext. effective
Temp. chaud. cons.
Temp. chaud. effective
Temp.ECS consi.
Temp. ECS effective
T. sortie. ECS effective
T. sortie. ECS cons.
Temp. départ cons.	Circuit de chauffage avec vanne mélangeuse
Temp. départ effective	Circuit de chauffage avec vanne mélangeuse
T. dép. comm. cons.	Bouteille de découplage
T. dép. comm. eff.	Bouteille de découplage
Fiche de codage
Interrogation 1 à 8

	Affichage sur l'écran
Brève in-terrogation	®	®	®	®	®	®
1	Version du logiciel régulation		Etat de révision ap-pareil		Etat de révision cof-fret de sécurité brû-leur gaz
2	Schéma hydrau-lique 01 à 06		Nombre d'appa-reils rac-cordés au BUS KM	Température de demande maxi.

Températures, fiche de codage de chaudière et...

	Affichage sur l'écran
Brève in-terrogation	3	Position du flow switch 0: passif 1: actif	Version du logiciel unité de commande	Version du logiciel Equipe-ment de motorisation pour cir-cluit avec vanne mélan-geuse 0: pas d'équipements de moto-risation pour cir-cluit avec vanne mélan-geuse	0	Version du logiciel module LON 0: pas de module LON	Version du logiciel extension externe 0: pas d'extension externe
4	Version du logiciel Coffret de sécurité du brûleur gaz			Type Coffret de sécurité du brûleur gaz		Type d'appareil
5	0: pas de demande externe 1: de-mande externe	0: pas de verrouillage ex-terne 1: verrouillage externe		0	Raccordement externe de 0 à 10 V Affichage en % 0: pas de raccordement externe
6	Nombre de participants au LON			Chiffre de contrôle	Puisance calorifique maxi. Indication en %

5857 921 B/f

Températures, fiche de codage de chaudière et...

	Affichage sur l'écran
Brève in-terrogation	3	4	5	6	7	8
	Chaudière		Circ. chauff. A1(sans vanne mé-langeuse)		Circ. chauff. M2(avec vanne mélan-geuse)
7	0	0	Com-mande à distance0: sans1: Vitotr-ol 2002: Vitotr-ol 300	Version du logi-ciel Com-mande à distance0: pas de commande à distance	Com-mande à distance0: sans1: Vitotr-ol 2002: Vitotr-ol 300	Version du logicielCommande à distance0: pas de commande à distance
	Circulateur interne		Pompe de circuit de chauffage sur l'extension de raccordement
8	0	0	Pompe à asservis-sement de vi-tesses0: sans1: Wilo2: Grun-dfos	Version du logi-ciel pompe à asservis-sement de vi-tesses0: pas de pompe à asservis-sement de vi-tesses	Pompe à asservis-sement de vi-tesses0: sans1: Wilo2: Grun-dfos	Version du logiciel pompe à asservisse-ment de vi-tesses0: pas de pompe à asservisse-ment de vi-tesses

Régulation pour marche à température constante

Appuyer sur les touches suivantes :

1. (+)/(-) pour le relais de sortie souhaité.
2. Appuyer sur ces deux touches en même temps pendant env. 2 s.
3. OK Le test des relais est terminé.

Suivant l'équipement de l'installation, les relais de sortie suivants peuvent être commandés :

Affichage sur l'écran	Explication
1	Brûleur modulation charge de base
2	Brûleur modulation pleine charge
3	Pompe interne / Sortie 20 "marche"
4	Vanne d'inversion en position modeCHAUFFAGE
5	Vanne d'inversion en position médiane (replis-sage/vidange)
6	Vanne d'inversion en position production d'eau chaude sanitaire
10	Sortie 28 Extension interne
11	Pompe de circuit de chauffage A1 Extension ex-terne
14	Alarme centralisée Extension externe

Régulation pour marche en fonction de la température extérieure

Appuyer sur les touches suivantes :

1. (+) / (-) pour le relais de sortie souhaité.
2. Appuyer sur ces deux touches en même temps pendant env. 2 s.
3. OK Le test des relais est terminé.

Suivant l'équipement de l'installation, les relais de sortie suivants peuvent être commandés :

Affichage sur l'écran	Explication
Charge de base	Modulation brûleur charge de base
Pleine charge	Modulation brûleur pleine charge
Pompe int. marche	Sortie int. 20
Vanne chauffage	Vanne d'inversion en position mode chauffage

5857 921 B/f

Contrôler les sorties (test des relais) (suite)

Affichage sur l'écran	Explication
Pos. Médiane vanne	Vanne d'inversion en position Médiane (replis-sage/vidange)
Vanne ECS	Vanne d'inversion en position production d'eau chaude sanitaire
Ppe ch. M2 marche	Equipement de motorisation pour circuit avec vanne mélangeuse
Vanne mél. ouvre	Equipement de motorisation pour circuit avec vanne mélangeuse
Vanne mél. ferme	Equipement de motorisation pour circuit avec vanne mélangeuse
Sortie int. marche	Extension interne
Ppe ch. A1 marche	Extension externe
Alarmé gén. active	Extension externe

Régulation pour marche à température constante

Appuyer sur les touches suivantes :

1. (OK)

L'interrogation est terminée.

1. ① Appuyer sur cette touche.
2. () / () pour l'état de fonctionnement désirable.

Les états de fonctionnement suivants peuvent être interrogés selon l'équipement de l'installation :

Affichage sur l'écran		Explication
1	15 °C/°F	Valeur effective de la température extérieure
3	65 °C/°F	Valeur effective de la température de chaudière
5	50 °C/°F	Valeur effective de la température d'eau chaude
▲ 263572 h		Heures de fonctionnement du brûleur (à restaurer sur "0" après l'entretien à l'aide de la touche ◆)
▲▲ 030529		Démarrages du brûleur (à restaurer sur "0" après l'entretien à l'aide de la touche ◆)

Régulation pour marche en fonction de la température extérieure

Appuyer sur les touches suivantes : 3. (i) une nouvelle fois.

1. (i)

"Sélection circ. chauff." apparait.

pour l'état de fonctionnement désiré.

1. (OK)

pour confirmer, attendre env. 4 s.

L'interrogation est terminée.

Les états de fonctionnement suivants peuvent être interrogés pour les circuits de chauffage A1 et M1 selon l'équipement de l'installation :

Affichage sur l'écran

Explication

N° participantProgramme vacancesDépart vacancesRetour vacancesTemp. extérieure, ... °CTemp. chaudière, ... °CTemp. départ, ... °CTemp. amb. normale, ... °CTemp. ambiente, ... °CT. amb. ext. cons., ... °CTemp. eau chaude, ... °CT. dép. comm., ... °CBrûleur, ...hBrûl. nbr. allum., ...HeureDateBrûleur arrêt/marchePompe int. arrêt/margeSortie int. arrêt/margePpe ch. arrêt/margeAlarme gén. arrêt/active

N° participant codé dans le système LONSi un programme vacances est entréDateDateValeur effectiveValeur effectiveValeur effective (uniquement avec le circuit de vanne mélangeuse M2)Valeur de consignevaleur effectiveAvec un raccordement externeValeur effective de la température d'eau chaudeValeur effective, uniquement avec une bouteille de découplagedHeures de fonctionnement, valeur effectiveRestaurer sur "0" les heures de fonctionnement et les démarrages du brûleur à l'aide de la touche ◆.Sortie 20En présence d'une extension interneEn présence d'une extension externe ou d'un équipement de motorisation pour un circuit de chauffage avec vanne mélangeuseEn présence d'une extension externe

5857 921 B/f

Interroger les états de fonctionnement et les... (suite)

Affichage sur l'écran	Explication
Vanne mél. ouvre/ferme	En présence d'un équipement de motorisation pour un circuit de chauffage avec vanne mélan-geuse
Différentes langues	La touche (OK) permet de selectionner la langue à utiliser en permanence

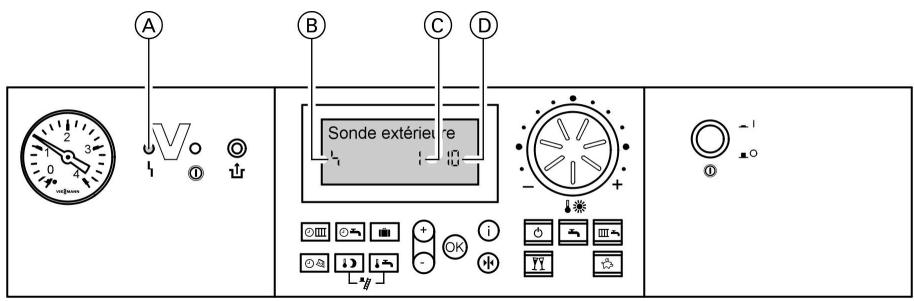

Structure de l'affichage des défauts

Affichage des défauts B Symbole du défaut

Numéro du défaut Code du défaut

Le voyant de dérangement rouge clignote en présence d'un défaut.

La mention "ur" apparait sur l'écran en présence d'un défaut sur le coffret de sécurité brûleur gaz.

Régulation pour marche à température constante

En présence d'un défaut, le code et le symbole du défaut clignotent sur l'écran de l'unité de commande

Régulation pour marche en fonction de la température extérieure

En présence d'un défaut, la mention "Défaut" clignote sur l'écran

Affichages de défauts en texte clair :

Boîtier contr. brûl. Sonde extérieure Sonde départ Sonde chaudière Sonde dép. commun Sonde eau chaude ■ Sonde fumées Sonde sortie ECS

Affichage des défauts (suite)

■ Sonde d'ambiance

Commande à distance Défaut partic. BUS

Remarque

Si un défaut acquitté n'est pas supprimé, le message de dérangement apparait de nouveau :

Au bout de 24 h dans le cas de la régulation pour marche à température d'eau constante. Le lendemain à 7h00 dans le cas d'une régulation pour marche en fonction de la température extérieure.

Appuyer sur les touches suivantes :

1. (OK)

tous les messages de dérangement sont acquittés en même temps, l'affichage de défaut est supprimé et le voyant de dérangement rouge continue de clignoter.

1. / pour d'autres codes de défaut.

Appuyer sur les touches suivantes :

1. (OK)

tous les messages de dérangement sont acquittés en même temps, l'affichage de défaut est supprimé et le voyant de dérangement rouge continue de clignoter.

1. (i) pour le défaut actuel.
2. () / () pour d'autres messages de dérangement.

Appeler des messages de dérangement acquittés

Appuyer sur les touches suivantes :

1. /

pour le défaut acquitté.

1. (OK) env. 3 s.

Lire les codes de début à partir de la mémoire des défauts (historique des défauts)

Les dix derniers défauts survenus sont mémorisés et peuvent être interrogés.

Les défauts sont classés par ordre d'actualité, le défaut le plus actuel recevant le numéro de défaut 1.

Historique des défauts

1 1

Appuyer sur les touches suivantes :

1. [M] + OK

Appuyer sur ces deux touches en même temps pendant env. 2 s.

1. () / () pour les codes de défaut individuels.
2. Remarque

La touche permet de supprimer tous les codes de défaut enregistrés.

1. OK L'interrogation est terminée.

Codes de défaut

Code de dé-faut à l'écran	Const.	Temp. ext.	Comporte-ment de l'installation	Cause du début	Mesure
0F	X	X	Marche régulée	Entretien	Effectuer l'entre-tien. Paramétrer le codage "24:0" après l'entretien.
10		X	Se régule selon une température extérieure de 0°C	Court-circuit de la sonde extérieure	Contrôler la sonde extérieure (voir page 103)
18		X	Se régule selon une température extérieure de 0°C	Coupure de la sonde extérieure	Contrôler la sonde extérieure (voir page 103)
20	X	X	Se régule sans sonde de départ (bou-teille de dé-couplage)	Court-circuit de la sonde de départ de l'installation	Contrôler la sonde de la bou-teille de découvert (voir page 105)

5857 921 B/f

Codes de début (suite)

Code de dé-faut à l'écran	Const.	Temp. ext.	Comporte-ment de l'installation	Cause du début	Mesure
28	X	X	Se régule sans sonde de départ (bou-teille de dé-couplage)	Coupure de la sonde de départ de l'in installation	Contrôler la sonde de la bou-teille de découvert (voir page 105)
30	X	X	Le brûleur se bloque	Court-circuit de la sonde de chaudière	Contrôler la sonde de chaudière (voir page 105)
38	X	X	Le brûleur se bloque	Coupure de la sonde de chaudière	Contrôler la sonde de chaudière (voir page 105)
40		X	La vanne mé-langeuse se ferme	Court-circuit de la sonde de départ du circuit de chauffage M2	Contrôler la sonde de départ
48		X	La vanne mé-langeuse se ferme	Coupure de la sonde de départ du circuit de chauffage M2	Contrôler la sonde de départ
50	X	X	Pas de production d'eau chaude sani-taire	Court-circuit de la sonde comport	Contrôler les sondes (voir page 105)
51	X	X	Pas de production d'eau chaude sani-taire	Court-circuit de la sonde de tempéra-ture de sortie	Contrôler les sondes (voir page 105)
58	X	X	Pas de production d'eau chaude sani-taire	Coupure de la sonde comport	Contrôler les sondes (voir page 105)

5857 921 B/f

Codes de défaut (suite)

Code de dé-faut à l'écran	Const.	Temp. ext.	Comporte-ment de l'ins-tallation	Cause du début	Mesure
59	X	X	Pas de production d'eau chaude sani-taire	Coupure de la sonde de température de sortie	Contrôler les son-des (voir page 105)
A7		X	Marche régulée selon l'état de livraison	Module de commande défectueux	Remplacer le module de commande
b1	X	X	Marche régulée selon l'état de livraison	Erreur de communication de l'unité de commande	Contrôler les rac-cordements, rem-placer l'unité de commande le cas échéant
b4	X	X	Se régule selon une temporature extérieure de 0°C	Défaut in-terne	Remplacer la ré-gulation
b5	X	X	Marche régulée selon l'état de livraison	Défaut in-terne	Remplacer la ré-gulation
b7	X	X	Le brûleur se bloque	Erreur de la fiche de codage de la chaudière ou la replacier si elle est défectueuse	Engager la fiche de codage de la chaudière ou la replacier si elle est défectueuse
bA		X	Valeur mélan-geuse "ferme"	Erreur de communication de l'équipement de motorisa-tion pour cir-cuit deCHAUFFAGE M2	Contrôler les rac-cordements et le commutateur de codage de l'équi-pement de motori-sation, enclen-cher l'équipement de motorisation

Codes de défaut (suite)

Code de dé-faut à l'écran	Const.	Temp. ext.	Comporte-ment de l'installation	Cause du début	Mesure
bC		X	Marche régulée sans commande à distance	Erreur de communication de la commande à distance Vitotrol, circuit de chauffage A1	Contrôler les rac-cordements, le cable et l'adresse de codage "A0"
bd		X	Marche régulée sans commande à distance	Erreur de communication de la commande à distance Vitotrol, circuit de chauffage M2	Contrôler les rac-cordements, le cable et l'adresse de codage "A0"
bE		X	Marche régulée	Mauvais code de la commande à distance Vitotrol	Contrôler la position du commuta-teur de codage de la commande à distance (voir page 126)
bF		X	Marche régulée	Mauvais module de communication LON	Remplacer le module de communika-tion LON

Codes de défaut (suite)

Code de dé-faut à l'écran	Const.	Temp. ext.	Comporte-ment de l'ins-tallation	Cause du début	Mesure
C6		X	Marche régulée, vitesse maxi. de la pompe	Erreur de communication pompe de circuit de chauffage externe à as-servisse-ment de vitesse, cir-cuit de chauffageM2	Contrôler le para-métrage de l'adresse de codage "E5", contrôle la position des commutateurs de codage dans le coffret de raccordement de la pompe : Commutateur 1 : OFF, Commutateur 2 : ON
C7	X	X	Marche régulée, vitesse maxi. de la pompe	Erreur de communication de la pompe de circuit de chauffage externe à as-servisse-ment de vitesse, cir-cuit de chauffage A1	Contrôler le parame-trage de l'adresse de codage "E5", contrôle la position des commutateurs de codage dans le coffret de raccordement de la pompe : Commutateur 1 : ON, Commutateur 2 : OFF
Cd	X	X	Marche régulée	Erreur de communication Vitocom 100 (BUS KM)	Contrôler les rac-cordements, Vitocom 100 et l'adresse de codage "95"
CE	X	X	Marche régulée	Erreur de communication de l'ex-tension ext.	Contrôler les rac-cordements et l'adresse de codage "2E"

5857 921 B/f

Codes de début (suite)

5857 921 B/f

Code de dé-faut à l'écran	Const.	Temp. ext.	Comporte-ment de l'installation	Cause du début	Mesure
CF		X	Marche régulée	Erreur de communication du module de communica-tion LON	Remplacer le module de communication LON
dA		X	Marche régulée sans in-fluence de l'ambiance	Court-circuit de la sonde d'ambiance du circuit de chauffage A1	Contrôler la sonde d'ambiance du circuit de chauffage A1
db		X	Marche régulée sans in-fluence de l'ambiance	Court-circuit de la sonde d'ambiance du circuit de chauffage M2	Contrôler la sonde d'ambiance du circuit de chauffage M2
dd		X	Marche régulée sans in-fluence de l'ambiance	Coupure de la sonde d'ambiance du circuit de chauffage A1	Contrôler la sonde d'ambiance du circuit de chauffage A1 et la position du commutateur de codage de la commande à distance (voir page 126)
dE		X	Marche régulée sans in-fluence de l'ambiance	Coupure de la sonde d'ambiance du circuit de chauffage M2	Contrôler la sonde d'ambiance du circuit de chauffage M2 et la position du commutateur de codage de la commande à distance (voir page 126)

Codes de défaut (suite)

Code de dé-faut à l'écran	Const.	Temp. ext.	Comporte-ment de l'installation	Cause du début	Mesure
E4	X	X	Le brûleur se bloque	Défaut d'alien-mentation 24 V	Remplacer la ré-gulation
E5	X	X	Le brûleur se bloque	Défait amplificateur de flamme	Remplacer la ré-gulation.
E6	X	X	Brûleur en dé-rangement	Conduit d'évacuation des fumées/ d'admission d'air bouché	Contrôler le conduit d'évacuation des fumées/ d'admission d'air et le pressostat air, appuyer sur "↑"
F0	X	X	Le brûleur se bloque	Défait in-terne	Remplacer la ré-gulation
F2	X	X	Brûleur en dé-rangement	Le limiteur de tempéra-ture s'est dé-clenché	Contrôler le ni-veau de replis-sage de l'in installation de chauffage, le circulateur, le limi-teur de température et les conduites de rac-cordement, pur-ger l'air de l'in installation, actionner "↓"
F3	X	X	Brûleur en dé-rangement	Signal de flamme déjàprésent lors de l'allu-mage du brûleur	Contrôler l'élec-trade d'ionisation et le cable de liaison, actionner "↑"

Codes de défaut (suite)

Code de dé-faut à l'écran	Const.	Temp. ext.	Comporte-ment de l'ins-tallation	Cause du début	Mesure
F4	X	X	Brûleur en dé-rangement	Absence du signal de flamme.	Contrôler l'élec-trode d'ionisation, l'allumage, l'allu-meur, les électro-des d'allumage, le câble de liaison, la pression de gaz et le bloc combiné gaz, mesurer le courant d'ionisa-tion, appuyer sur "ûr"
F5	X	X	Coffret de sécurité brûleur gaz en déran-gement	Le pressos-tat air ne s'ouvre pas au démar-rage du brû-leur ou ne se ferme pas lorsque la vi-tesses de charge d'al-lumage est atteinte	Contrôler le conduit d'évacua-tion des fumées/ d'admission d'air, les flexibles du pressostat air, le pressostat air et les cables de liaison
F6	X	X	Coffret de sécurité brûleur gaz en déran-gement	L'interrup-teur de pres-sion de gaz ne s'ouvre pas au dé-marriage du brûleur ou n'est pas fermé à la fin de la phase de stabilisa-tion de la flamme	Contrôler l'interru-prateur de pres-sion de gaz, la pression du gaz et le bloc combiné gaz

Codes de défaut (suite)

Code de dé-faut à l'écran	Const.	Temp. ext.	Comporte-ment de l'ins-tallation	Cause du début	Mesure
F8	X	X	Brûleur en dé-rangement	Fermeture retardée de la vanne de combustible	Contrôler le bloc combiné gaz et les deux voies de commande, actionner "û"
F9	X	X	Brûleur en dé-rangement	Vitesse du ventilateur trop faible lors du dé-marriage du brûleur	Contrôler le venti-lateur, les câbles de liaison au ventilateur, l'alimen-tation et la commande du ventilateur, ap-puyer sur "û"
FA	X	X	Brûleur en dé-rangement	Arrêt du ven-tilateur im-possible	Contrôler le venti-lateur, les câbles de liaison au ventilateur et la commande du ventilateur, ap-puyer sur "û"
FC	X	X	Coffret de sécurité brûleur gaz en déran-gement	Commande de la vanne de modula-tion défec-tueuse	Contrôler la commande de la vanne de modula-tion
Fd	X	X	Le brûleur se bloque	Défaut du coffret de sé-curité du brûleur gaz	Contrôler les électrodes d'allu-mage et les câ-bles de liaison. S'assurer qu'au-cun champ para-site fort (CEM) ne se trouve à proxi-mité de l'appareil. Appuyer sur "û". Si le début n'est pas éliminé, rem-placer la régula-tion.

5857 921 B/f

Codes de début (suite)

Code de dé-faut à l'écran	Const.	Temp. ext.	Comporte-ment de l'ins-tallation	Cause du début	Mesure
FE	X	X	Brûleur bloqué ou en déran-gement	Proximité d'un champ parasite puissant (CEM) ou platine de base défec-tueuse	Remettre l'appa-reil en marche. Si l'appareil ne se remet pas en mar-che, replacer la régulation.
FF	X	X	Brûleur bloqué ou en déran-gement	Proximité d'un champ parasite puissant (CEM) ou début in-terne	Remettre l'appa-reil en marche. Si l'appareil ne se remet pas en mar-che, replacer la régulation.

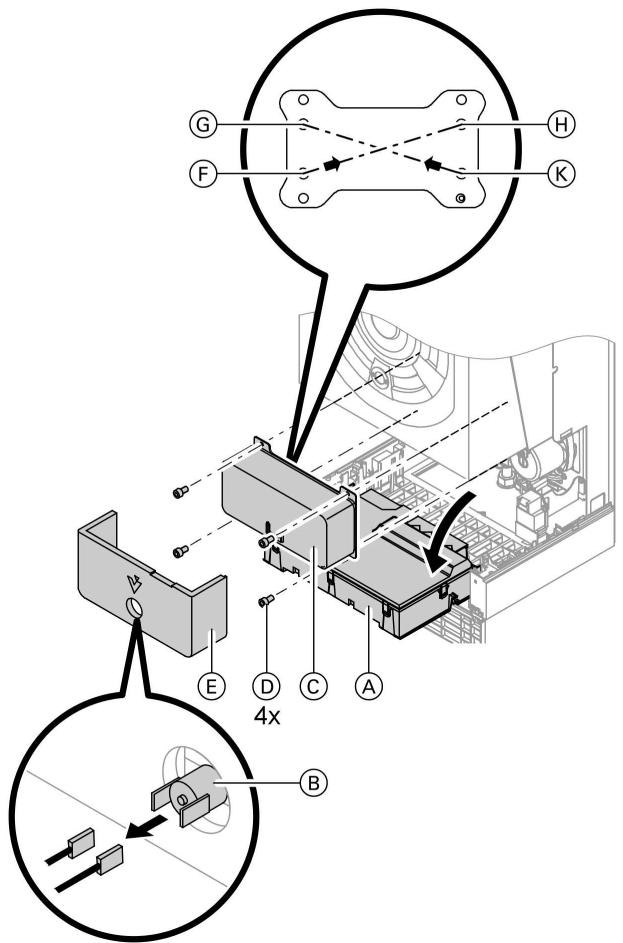

Contrôler l'échangeur de chaleur à plaques

Eau froide ⑥ Retour chauffage

Départ chauffage Eau chaude

1. Isoler la chaudière côté primaire et côté ECS et la vidanger.
2. Débloquer les dispositifs de fermeture latéraux et basculer la régulation (A) vers l'avant.
3. Débrancher les câbles de la sonde comport (B).
4. Retirer l'isolation E

Travaux de réparation (suite)

1. Desserrer les vis et extraire l'échangeur de chaleur à plaques par l'avant.
2. Contrôler l'entartrage des raccords côte eau chaude sanitaire, le cas échéant replacer l'échangeur de chaleur à plaques.
3. Contrôler l'encrassement des raccords côté primaire, le cas échéant rincer au moyen du return chauffage (système de rinçage de l'échangeur de chaleur à plaques, voir liste de prix).
4. Graisser les joints neufs. Montage avec de nouveaux joints dans l'ordre inverse.

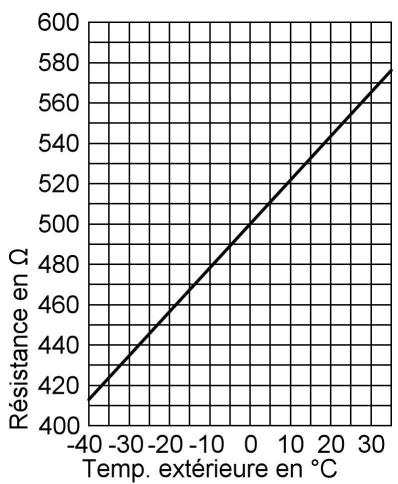

Travaux de réparation (suite)

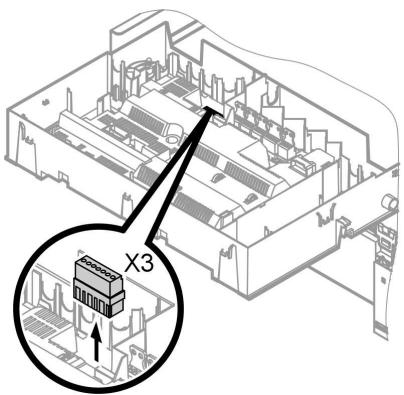

1. Retirer la fiche "X3" de la régulation.
2. Mesurer la résistance de la sonde extérieure entre "X3.1" et "X3.2" sur la fiche retirée et la comparer à la courbe.
3. En cas de forte différence par rapport à la courbe, débrancher les conducteurs de la sonde et réitérer la mesure directement sur la sonde.
4. Suivant le résultat, remplacer le câble ou la sonde extérieure.

Travaux de réparation (suite)

Contrôler la sonde de chaudière, la sonde comport ou la sonde de départ pour bouteille de découplage

5897 121 A Sonde de température de chaudière Fiche pour sonde comport

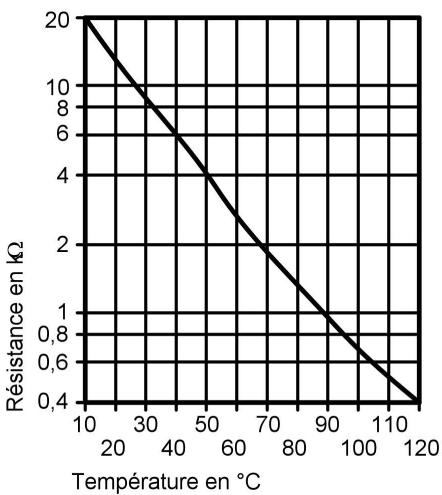

Travaux de réparation (suite)

1. Sonde de température de chaudière

Débrancher les câbles de la sonde de chaudière et mesurer la résistance.

Sonde comport

Débrancher la fiche 5 du faisceau de câbles sur la régulation et mesurer la résistance.

Son conventional de départ

Retirer la fiche "X3" sur la régulation et mesurer la résistance entre "X3.4" et "X3.5".

1. Mesurer la résistance des sondes et la comparer à la courbe.
2. En cas de forte divergence, remplacer la sonde.

Danger

La sonde de chaudière est directement placée dans l'eau du circuit primaire (risque de brûlure). Vidanger la chaudière avant de replacer la sonde.

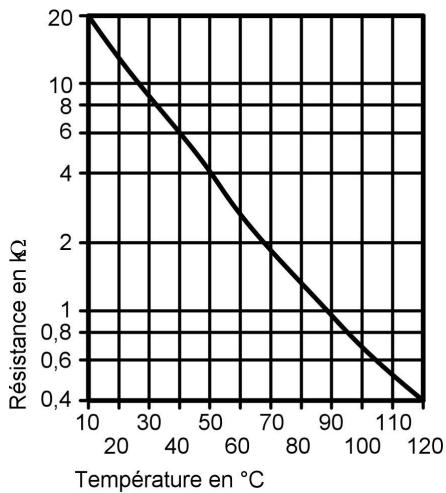

Contrôler la sonde de température de sortie

Sonde de température de sortie

1. Débrancher les câbles de la sonde de température de sortie.
2. Mesurer la résistance de la sonde et la comparer à la courbe.
3. En cas de forte divergence, remplacer la sonde.

Danger

La sonde de température de sortie est directement placée dans l'eau chaude sanitaire (risque de brûlure). Vidanger la chaudière côté ECS avant de remplacer la sonde.

Contrôler le limiteur de température

Effectuer le contrôle si, suite à une mise en dérangement, le coffret de sécurité du brûleur gaz ne peut être réarmé alors que la température de l'eau de chaudière est inférieure à 90°C env. (affichage sur l'écran "u").

Limiteur de température

1. Débrancher les câbles du limiteur de température.
2. Contrôler avec un multimètre le passage du courant du limiteur de température.
3. Démonter le limiteur de température s'il est défectueux.
4. Enduire le nouveau limiteur de température de pâte thermoconductive et le monter.
5. Après mise en service, appuyer sur la touche de réarmement "U" de la régulation.

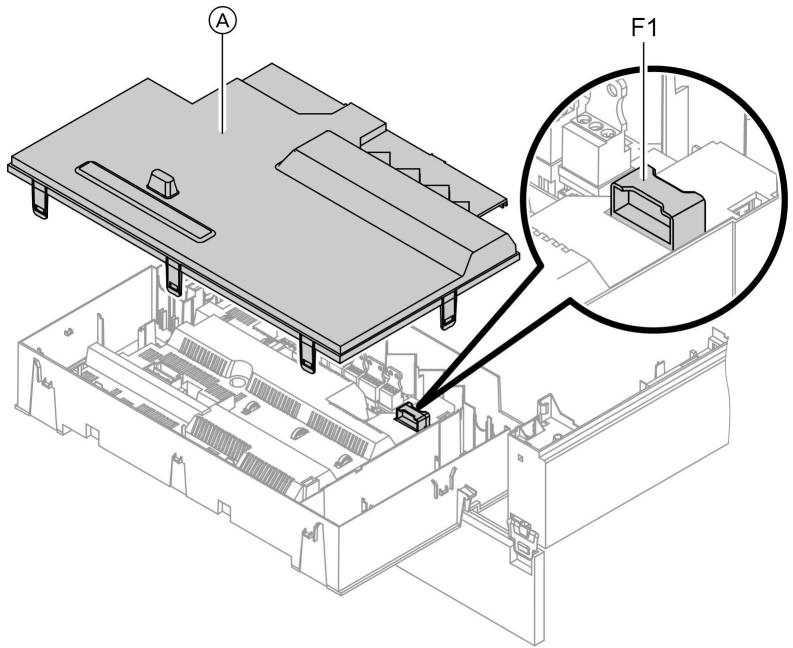

Contrôler le fusible

1. Couper l'alimentation.
2. Débloquer les dispositifs de fermeture latéraux et rabattre la régulation.
3. Démonter le cache.
4. Contrôler le fusible F1 (voir schéma électrique).

Équipement de motorisation pour circuit de chauffage avec vanne mélangeuse

Contrôler le sens de rotation du servo-moteur de vanne mélangeuse

1. Couper et réenclencher l'interrupeur d'alimentation électrique © sur l'équipement de motorisation. L'appareil effectue l'autotest suivant :

Vanne mélangeuse "ferme" (150 s) Pompe "marche" (10 s) Vanne mélangeuse "ouvre" (10 s) Vanne mélangeuse "ferme" (10 s) La marche régulée normale se fait ensuite.

1. Pendant l'autotest, observer les sens de rotation du servo-moteur de la vanne mélangeuse.

Amener manuellement la vanne mélangeuse en position "ouvre".

Remarque

La sonde de départ doit maintenant détecter une température supérieure. Si la température baisse, soit le sens de rotation du moteur est incorrect, soit l'ensemble papillon de vanne mélangeuse n'a pas été monté correctement.

Notice de montage de la vanne mélangeuse

Modifier le sens de rotation du servo-moteur de vanne mélangeuse (si nécessaire)

Danger

Une électrocution peut être mortelle.

Avant d'ouvrir l'appareil, couper l'interrupteur d'alimentation électrique et la tension d'alimentation secteur, par ex. au fusible ou à l'interrupteur principal.

Travaux de réparation (suite)

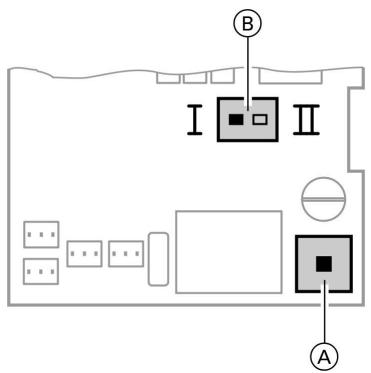

A Interrupteur d'alimentation électrique B Inverseur de sens de rotation

1. Dévisser le cache inférieur et supérieur du boîtier de l'équipement de motorisation.

Notice de montage de l'équipement de motorisation

2. Inverser le sens de rotation :

Inverseur sur la position I pour retour chauffage par la gauche (été de livraison).

Inverseur sur la position II pour retour chauffage par la droite.

Contrôler la vitotronic 050 (accessoire)

La Vitotronic 050 est raccordée à la régulation via le câble de liaison LON. Effectuer un test des participants sur la régulation de la chaudière afin de vérifier la liaison (voir page 53).

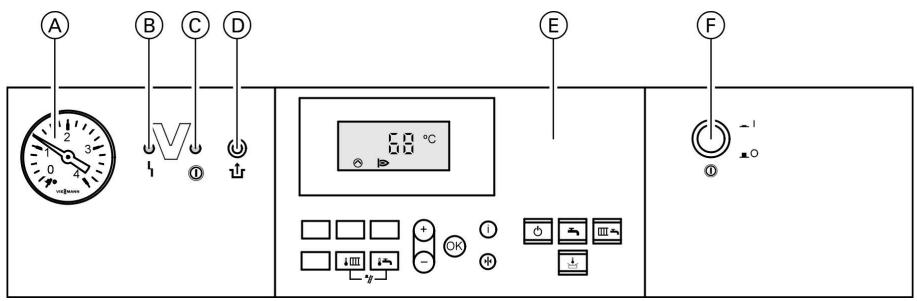

Organes de commande et d'affichage

A Manomètre B Voyant de dérangement (rouge) Voyant de marche (vert) Touche de réarmement

E Tableau de commande :

Consigne de la température d'eau de chaudière

Consigne de la température d'eau chaude

Fonction de marche provisoire

Marche de veille

Eau chaude seule

Chauffage et eau chaude

Fonction Comfort

Réglage des valeurs

Confirmation

Information

Réglage de base (remise à zéro)

Interrupteur d'alimentation électrique

Mode de chauffage

En cas de demande de la part du thermostat d'ambiance, le programme de fonctionnement "Chauffage et eau chaude" maintient la consigne de température d'eau de chaudière réglée.

En l'absence de demande, la température de l'eau de chaudière est maintenue sur la température de protection contre le gel prescrite.

Régulation pour marche à température constante (suite)

La température de l'eau de chaudière est limitée:

• à 76° C par l'aquastat du coffret de sécurité du brûleur gaz.
• à 84 °C par l'aquastat de surveillance électronique du coffret de sécurité du brûleur gaz (avec une production d'eau chaude sanitaire à 85 °C).
• à 100°C par le limiteur de température de la chaîne de sécurité (verrouillage du coffret de sécurité du brûleur gaz).

Production d'eau chaude sanitaire

Lorsque le flow switch détecte un soufflage d'eau chaude (>3l / min), le brûleur et le circulateur s'enclenchent et la vanne 3 voies passe en mode de production d'eau chaude sanitaire (symbole "O" sur l'écran).

Le brûleur module en fonction de la température de sortie de l'eau sanitaire et est limité par l'aquastat de surveillance côté chaudière (85 °C).

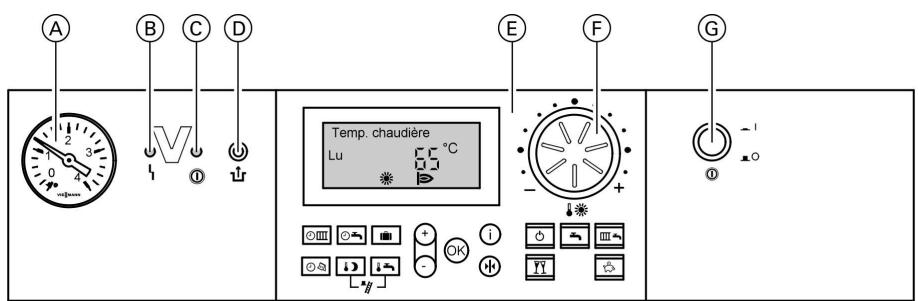

Régulation pour marche en fonction de la... (suite)

A Manomètre B Voyant de dérangement (rouge) C Voyant de marche (vert) D Touche de réarmement E Tableau de commande :

Programmation Chauffage des pièces

Programmation Production d'eau chaude sanitaire et pompe de bouclage ECS (en présence d'un raccordement à la régulation)

Température ambiante réduite

Consigne de la température d'eau chaude

Fonction de marche provisoire

Marche de veille Eau chaude seule

Chauffage et eau chaude

Régime réceptions

Régime économique

Réglage des valeurs

Confirmation

Information

Réglage de base

(remise à zéro)

Commutateur rotatif pour le réglage de la température ambiente normale Interrupteur d'alimentation électrique

Mode de chauffage

La régulation détermine une consigne de température d'eau de chaudière en fonction de la température extérieure ou de la température ambiantes (avec un raccordement d'une commande à distance en fonction de la température ambiantes) et de la pente/du parallèle de la courbe de chauffe. La consigne de la température d'eau de chaudière déterminée est transmise au coffret de sécurité du brûleur gaz. Le coffret de sécurité du brûleur gaz déterminé, à partir des températures de consigne et effective de l'eau de chaudière, le degré de modulation et commande le brûleur en conséquence.

La température de l'eau de chaudière est limitée :

• à 76°C par l'aquastat du coffret de sécurité du brûleur gaz.
• à 84°C par l'aquastat de surveillance électronique du coffret de sécurité du brûleur gaz (avec une production d'eau chaude sanitaire à 85°C).
• à 100°C par le limiteur de température de la chaîne de sécurité (verrouillage du coffret de sécurité du brûleur gaz).

Production d'eau chaude sanitaire

Lorsque le flow switch détecte un soufflage d'eau chaude (>3l / min), le brûleur et le circulateur s'enclenchent et la vanne 3 voies passe en mode de production d'eau chaude sanitaire.

Le brûleur module en fonction de la température de sortie de l'eau sanitaire et est limité par l'aquastat de surveillance côté chaudière (85 °C).

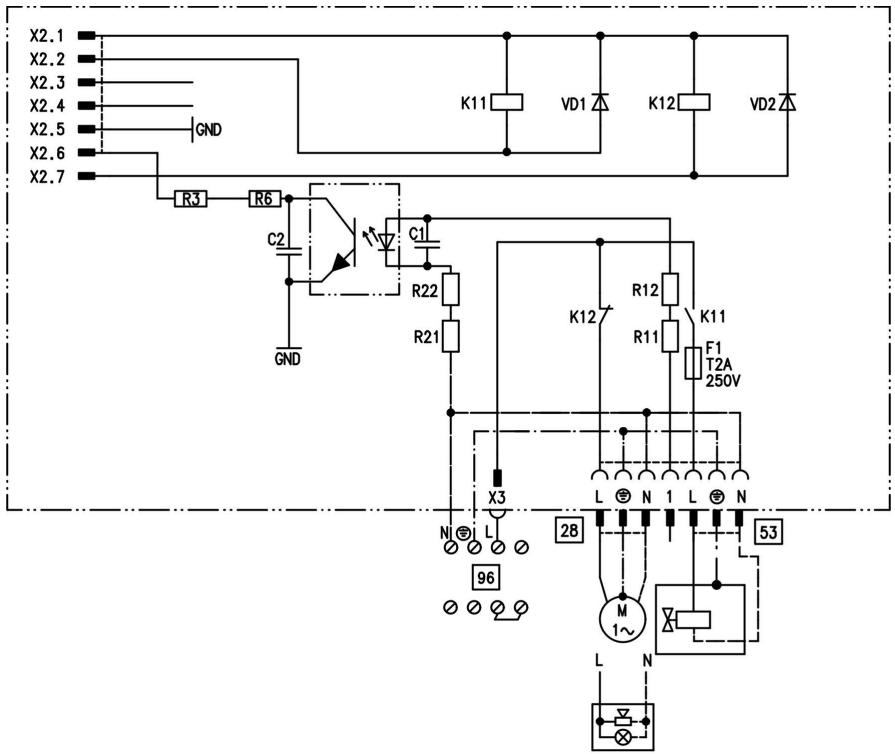

Extension interne H1

L'extension interne est montée dans le boîtier de la régulation. L'une des fonctions suivantes peut être raccordée au relais de sortie [28]. La fonction est affectée par l'adresse de codage "53":

■ Signalisation d'alarme centralisée (codage "53:0") Pompe de circuit de chauffage pour circuit de chauffage sans vanne mélangeuse (codage "53:2") Une soupape de sécurité externe peut être raccordée au raccord [53].

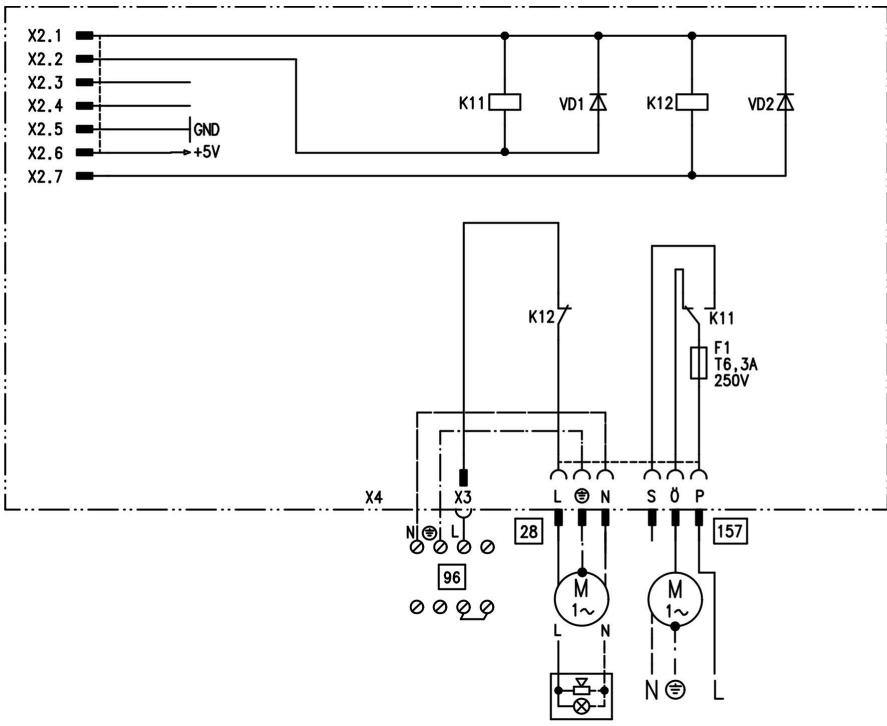

Extension interne H2

L'extension interne est montée dans le boîtier de la régulation. L'une des fonctions suivantes peut être raccordée au relais de sortie 28. La fonction est affectée par l'adresse de codage "53":

■ Signalisation d'alarme centralisée (codage "53:0") Pompe de circuit de chauffage pour circuit de chauffage sans vanne mélangeuse (codage "53:2")

Un appareil d'évacuation d'air peut être mis à l'arrêt au démarrage du brûleur via le raccord 157.

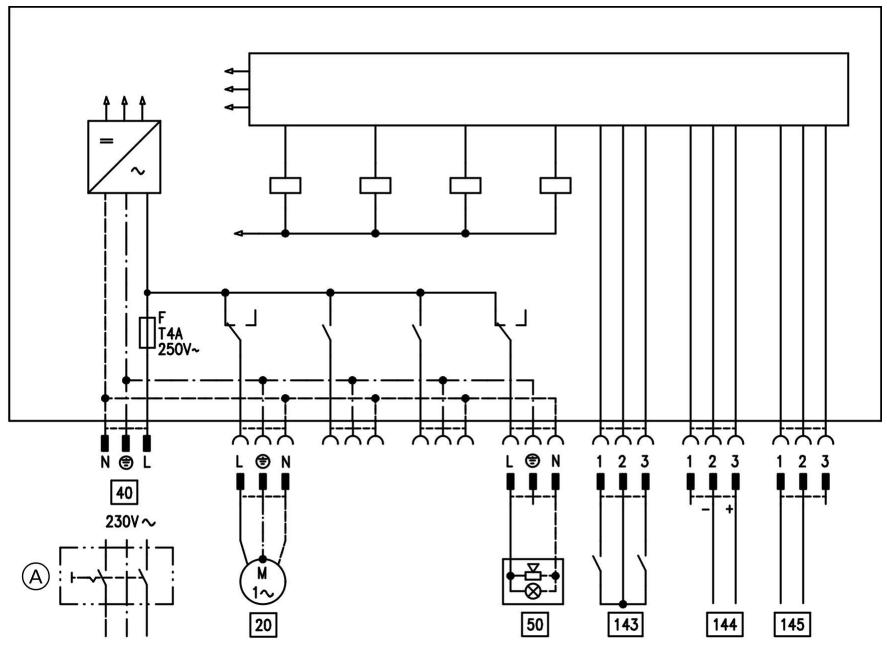

Extension externe H1

L'extension externe est reliée à la régulation de la chaudière via le BUS KM. Cette extension permet de commander ou d'exécuter simultanément les fonctions suivantes :

Interrupteur d'alimentation électrique (sur le chantier) Pompe de circuit de chauffage pour circuit de chauffage sans vanne mélangeuse Alimentation électrique 50 Signalisation d'alarme centralisée

L'affectation de la fonction "Inversion externe du programme de fonctionnement" est réglée par l'adresse de codage "91".

144 Valeur de consigne externe de 0 à 10 V 145 BUS KM

Extension externe H2

L'extension externe est reliée à la régulation de la chaudière via le BUS KM. Cette extension permet de commander ou d'exécuter simultanément les fonctions suivantes :

Interrupteur d'alimentation électrique (sur le chantier) Alimentation électrique

143 Verrouillage externe (borne 2 - 3) - Demande externe (borne 1 - 2) Inversion externe du programme de fonctionnement (borne 1 - 2) L'affectation de la fonction "Inversion externe du programme de fonctionnement" est réglée par l'adresse de codage "91".

145 BUS KM

Inversion externe du programme de fonctionnement

La fonction "Inversion externe du programme de fonctionnement" est à raccorder via l'entrée "143" de l'extension externe. L'adresse de codage "91" permet de régler sur quels circuits de chauffage doit agir l'inversion du programme de fonctionnement :

L'inversion du programme de fonctionnement agit sur :	Codage
Pas d'inversion	91:0
Circuit de chauffage sans vanne mélangeuse (A1)	91:1
Circuit de chauffage avec vanne mélangeuse (M2)	91:2
Circuit de chauffage sans vanne mélangeuse et circuit de chauffage avec vanne mélangeuse	91:3

L'adresse de codage "D5" permet de définir pour chaque circuit de chauffage dans quel sens l'inversion doit se produire :

L'inversion du programme de fonctionnement agit sur :	Codage
Inversion dans le sens "Marche réduite permanente" ou "Marche de voirie permanente" (en fonction de la valeur de consigné régée)	d5:0
Inversion dans le sens "Mode chauffage permanent"	d5:1

La durée de l'inversion du programme de fonctionnement peut être réglée dans l'adresse de codage "F2".

L'inversion du programme de fonctionnement agit sur :	Codage
Pas d'inversion du programme de fonctionnement	F2:0
Durée de l'inversion du programme de fonctionnement 1 à 12 heures	F2:1 à F2:12

L'inversion du programme de fonctionnement reste active tant que le contact est fermé et au moins aussi longtemps que la durée spécifique dans l'adresse de codage "F2".

Verrouillage externe

La fonction "Verrouillage externe" est reliée par l'entrée "143" de l'extension externe.

La fonction "Verrouillage externe" arrête le brûleur.

Fonctions de régulation (suite)

L'adresse de codage "32" permet de définir qu'elle influence le signal "Verrouillage externe" doit avoir en plus sur les circulateurs raccordés.

Demande externe

La fonction "Demande externe" est reliée par l'entrée "143" de l'extension externe.

L'adresse de codage "34" permet de définir quelle influence le signal "Demande externe" doit avoir sur les circulateurs raccordés.

L'adresse de codage "9b" permet de paramétrer la température de consigne minimale d'eau de chaudière lors d'une demande externe.

Programme de purge d'air

Durant le programme de purge, le circulateur est, pendant 20 min, alternativement mis en marche et à l'arrêt toutes les 30 s.

La vanne d'inversion est amenée en alternance pour un temps déterminé en position Mode chauffage et Production d'eau chaude sanitaire.

Le brûleur est arrêté pendant le programme de purge d'air.

Le programme de purge d'air est activé avec le codage "2F:1". Au bout de 20 min, la fonction est désactivée automatiquement et l'adresse de codage "2F" prend la valeur "0".

Programme de remplissage

En état de livraison, la vanne d'inversion est en position médiane de manière à ce que l'installation puisse être complètement remplie. Lorsque la régulation a été mise en marche, la vanne d'inversion n'est plus en position médiane.

La vanne d'inversion peut ensuite être amenée en position médiane avec le codage "2F:2". Avec ce réglage, la régulation peut être éteinte et l'installation entièrement remplie.

Remplissage avec la régulation enclenchée

Pour remplir l'installation alors que la régulation est en marche, la vanne d'inversion est amenée en position médiane avec le codage "2F:2" et la pompe est mise en marche.

Si la fonction est activée par l'adresse de codage "2F", le brûleur se met hors service. Au bout de 20 min, la fonction est désactivée automatiquement et l'adresse de codage "2F" prend la valeur "0".

Fonction chapeau

La fonction chape assure le séchage des chapes. Pour ce faire, les consignes du fabricant de chape doivent impérativement être suivies.

Lorsque la fonction chape est activée, la pompe de circuit de chauffage du circuit vanne mélangeuse est enclenchée et la température de départ maintenue sur le profil défini. Une fois le séchage de chape Achieve (30 jours), le circuit vanne mélangeuse est automatiquement ajusté sur les paramètres définis.

Observer la norme EN 1264. Le procès-verbal à établir par le chauffagiste doit comporter les caractéristiques de montée en température suivantes :

• Données de montée en température avec les Températures de départ correspondantes
• Température de départ maxi. atteinte
• Etat de fonctionnement et température extérieure lors du transfert Différents profils de température sont définissables via l'adresse de codage "F1".

Cette fonction est poursuivie après une coupure de courant ou un arrêt de la régulation. Une fois la fonction chape abandonnée, ou lorsque le codage "F1:0" est restauré manuellement, le programme de fonctionnement "Chauffage et eau chaude" est activé.

Fonctions de régulation (suite)

Profil de température 2 (Association des fabricants de parquets et de dallage) : Codage "F1:2"

Profil de température 3 : Codage "F1:3"

Profil de température 4 : Codage "F1:4"

Fonctions de régulation (suite)

Profil de température 5 : Codage "F1:5"

Profil de température 6 (état de livraison) : Codage "F1:6"

Augmentation de la températureambiante réduite

Lors d'un fonctionnement à température ambiente réduite, la consigne de la température ambiente réduite peut être rehaussée automatiquement en fonction de la température extérieure. Le rehaussement de la température est effectué en fonction de la courbe de chauffe paramétrée pour atteindre au maximum la consigne de température ambiente normale.

Les valeurs limites de température extérieure pour le début et la fin du rehaussement de température peuvent être paramétrées dans les adresses de codage "F8" et "F9".

Fonctions de régulation (suite)

Exemple avec les réglages correspondant à l'état de livraison

() Courbe de chauffe pour une marché à température ambiente normale

B Courbe de chauffe pour une marché à température ambiance réduite

Réduction du temps de montée en température

Lors du passage d'un fonctionnement à température ambiante réduite à un fonctionnement à température ambiante normale, la température de l'eau de chaudière ou la température de départ est augmentée conformément à la courbe de chauffe paramétrée. L'augmentation de la température de l'eau de chaudière ou de la température de départ peut être effectuée automatiquement.

La valeur et la durée de l'augmentation supplémentaire de la consigne de température de l'eau de chaudière ou de température de départ peuvent être définies dans les adresses de codage "FA" et "FB".

Exemple avec les réglages correspondant à l'état de livraison

A Début de la marche à température ambiante normale a courbe de chauffe paramétrée

C 'adresse de codage "FA": 50^ C + 20% = 60^ C D Durée de fonctionnement avec la consigne de température d'eau de chaudière ou de température de départ augmentée selon l'adresse de codage "Fb": 60 min

Commutateur de codage de la commande à distance

Les commutateurs de codage se trouvent sur la platine de la partie supérieure du boîtier.

Commutateur de codage de la commande à...

Commande à distance	Position du commutateur de codage
La commande à distance agit sur le circuit deCHAuffage sans vanne mélangeuse A1	ON1 2 3 4
La commande à distance agit sur le circuit de CHAuffage avec vanne mélangeuse M2	ON1 2 3 4
Lors du raccordement d'une sonde d'ambiance distincte, placer le commutateur de codage "3" en position "ON".	ON1 2 3 4

Schéma électrique - raccordements internes

5857 921 B/f

3 Sonde de température de chaudière 4 Sonde de température de sortie 11 Électrode d'ionisation 30 Moteur pas à pas pour vanne d'inversion 47 Thermo-switch

54 Allumeur 100 Moteur turbine pour le brûleur 100A Commande ventilateur 112 Pressostat gaz 131 Pressostat air 149 Flow switch 190 Bobine de modulation

Schéma électrique - raccordements externes

A1 Platine de base A2 Bloc d'alimentation électrique 5857 921 B/f

A3 Optolink A4 Coffret de sécurité du brûleur gaz A5 Module de commande A6 Fiche de codage A7 Adaptateur A8 Module de communication LON (Vitotronic 200) A9 Extension interne H1 ou H2 S1 Interrupteur d'alimentation électrique S2 Touche de réarmement

1 Sonde extérieure 2 Sonde de départ bouteille de découplage 5 Sonde comport [20] Circulateur interne 35 Électrovanne gaz Alimentation électrique 96 Alimentation électrique des accessoires et de la Vitotrol 100 100 Moteur turbine 111 Pressostat gaz 145BUSKM

Remarque relative aux commandes de pièces détachées

Indiquer la référence et le n° de fabrication (voir plaque signalétique) ainsi que le numéro d'ordre de la pièce détachée (sur la liste des pièces détachées).

Les pièces courantes sont en vente dans les magasins spécialisés.

001 Sonde de température 002 Limiteur de température 003 Bruleur 004 Boite de fumées 007 Vase d'expansion à membrane 008 Purgeur d'air rapide 009 Bloc combiné gaz 010 Manometre 011 Viseur de flamme 012 Jeu de joints 013 Organes de sécurité 014 Manchons de passage 2015 Appareil d'allumage 016 Tôle d'encapsulation 017 Isolation avant de la chambre de combustion 018 Isolation arrêté de la chambre de combustion 019 Isolation droite et gauche de la chambre de combustion 020 Echangeur de chaleur à condensation 022 Ventilateur 023 Pressostat 024 Joint profilé 025 Bride de raccordement à la chaudière 026 Joint de la bride de raccordement à la chaudière 027 Pressostat gaz pour gaz naturel H-G20 028 Pressostat gaz pour propane

029 Pièce de raccordement du pressostat gaz 030 Écrou à clip 031 Adaptateur enfichable plat 032 Flexibles de raccordement 033 Porte-cable 034 Fermeture à crochets 035 Joint du couvercle de la tôle arrière 036 Couvercle de la tôle arrêté avec joint 037 Flexible de compensation 038 Nourrice gaz pour gaz naturel H-G20 040 Nourrice gaz pour propane 041 Diaphragme fumées 042 Conduite de décharge 043 Échangeur de chaleur à plaques 044 Flow switch 045 Moteur pas à pas linéaire 046 Moteur de pompe 047 Limiteur de débit d'eau 048 Jeu de joints de l'échangeur de chaleur à plaques 049 Isolation de l'échangeur de chaleur 050 Tôle avant 051 Clip de fixation 059 Sonde comport 060 Vanne eau sanitaire 071 Déflecteur d'air 077 Capteur reed 078 Tube de raccordement gaz 079 Gaine isolante 080 Régulation Vitopend 081 Cache arrêt 082 Support 083 Volet 084 Support de manomètre 085 Bride de fixation 086 Charnière 087 Extension de raccordement interne

Listes des pièces détachées (suite)

088 Module de communication LON 089 Adaptateur platine module LON (accessoire) 090 Fiche de codage 091 Fusible 092 Unité de commande pour marche à température constante 093 Unité de commande pour marche en fonction de la température extérieure 094 Unité de commande pour marche à température constante avec horloge 095 Arceau de fermeture 110 Sonde extérieure 114 Plaque de protection 120 Poignée de suture

Pièces d'usure

005 Électrode d'ionisation 006 Électrode d'allumage

Pièces détachées non représentées

021 Éléments de fixation 052 Crayon pour retouches, vitoblanc 053 Bombe aérosol de peinture, vitoblanc 056 Jeu de pièces de transformation pour passer du gaz naturel H-G20 au propane

057 Jeu de pièces de transformation pour passer du propane au gaz naturel H-G20 058 Notice de montage et de maintenance 097 Faisceau de câbles X8/X9/terre auxiliaire 099 Câble de raccordement du moteur pas à pas linéaire 100 Câble d'ionisation avec serrecâble 101 Câble d'ionisation interne 102 Câble de raccordement de l'électrovanne 103 Câble de raccordement du ventilateur 104 Adaptateur de mesure du courant d'ionisation 152 Notice d'utilisation pour marche à température constante 153 Notice d'utilisation pour marche en fonction de la température extérieure 154 Notice d'utilisation pour marche à température constante avec horloge

Plaque signalétique

Listes des pièces détachées (suite)

5857 921 B/f

Listes des pièces détachées (suite)

5857 921 B/f

Listes des pièces détachées (suite)

5857 921 B/f

Listes des pièces détachées (suite)

5857 921 B/f

Proces-verbaux

Valeurs de réglage et mesurées	le par	Valeur de consigne	Première mise en service	Entretien/ Maintenance
Pression au repos	mbar	maxi. 42,5 mbars
Pression d'alimentation (pression d'écoulement)
□ pour gaz naturel H-G20	mbar	18-25 mbars
□ pour gaz naturel L-G25	mbar	20-30 mbars
□ avec le propane	mbar	31,5-42,5 mbars
Cocher le type de gaz concerné
Teneur en dioxyde de carbone CO2
■ avec puissance nominale inférieure	% Vol.
■ avec puissance nominale supérieure	% Vol.
Teneur en oxygène O2
■ avec puissance nominale inférieure	% Vol.
■ avec puissance nominale supérieure	% Vol.
Teneur en monoxyde de carbone CO
■ avec puissance nominale inférieure	ppm
■ avec puissance nominale supérieure	ppm
Courant d'ionisation	μA	mini. 4 μA

Caractéristiques techniques

Tension nominale 230 V~

Fréquence nominale 50 Hz

Intensité nominale 6 A

Classe de protection

Type de protection IP X 4D selon

EN 60529

Température ambiante admissible

■ service 0 à +40 °C stockage et trans

port -20 à +65 °C

Réglage de l'aquastat de surveillance électronique

en modechauf

fage 84°C

en production

d'eau chaude

sanitaire 85°C

Réglage du limiteur

de température

Fusible amont (réeau)

Puissance absorbée

avec circula-

teur)

100°C (fixe)

maxi. 16 A

maxi. 130 W

Chaudière gaz, type B22, B32, C12, C12x, C32, C32S, C32x, C42x, C52, C82, C82x catégorie I2E(S)B

Puisance nominale	kW	10,5	11	12	15	18	21	24	29
Charge thermique nominale	kW	12,1	12,5	13,7	17,0	20,2	23,5	26,7	32,3
Puisances raccordées rapportées à la charge maxi. Gaz naturel H-G20	m³/h	1,27	1,33	1,44	1,78	2,12	2,46	2,80	3,39
		21	22	24	29	35	41	47	56
Gaz naturel L-G25	m³/h	1,49	1,56	1,69	2,07	2,48	2,88	3,28	3,94
	l/min	25	26	28	35	41	48	55	66
Propane	kg/h	0,95	0,97	1,06	1,31	1,56	1,82	2,07	2,25

Numéro d'identifi- C€-0085 BP 0201

identification du produit

Valeur calorifique inférieure

5857 921 B/f

Valeur calorifique inférieure Hi	Gaz naturel H-G20	Gaz naturel L-G25	Propane P
kWh/m3	9,45	8,13	24,44
MJ/m3	34,02	29,25	88,00

Remarque

Ces valeurs ne seront qu'à titre d'information (par ex. lors d'une demande de raccordement gaz) ou au contrôle complémentaire volumétrique sommaire des réglages. En raison des réglages usine, il est interdit de modifier les pressions de gaz différément de ces données.

Paramètres produit (selon EnEV)

Plage de puissance nominale avec chauffage des pièces	kW	10,5-24
Rendement μ avec
■ 100 % de la puissance nominale	%	92,0
■ 30% de la puissance nominale	%	91,3
Pertes d'entretien q E,70 (valeur limite max.)	%	1,2
Puisance electr. absorbée
■ A 100 % de la puissance nominale	W	270
■ A 100% de la puissance nominale	W	132

Déclaration de conformité de la vitopend 200

Nous, la société Viessmann Werke GmbH&Co KG, D-35107 Allendorf, déclarons sous notre seule responsabilité que le produit Vitopend 200 est conforme aux normes suivantes :

EN55014

EN483

EN 60335

EN 61000-3-2

EN 50 165

EN 61000-3-3

Ce produit est certifié CE-0085 BP 0201 conformément aux dispositions des directives suivantes :

90/396/CEE

73/23/CEE

89/336/CEE

92/42/CEE

Ce produit satisfait aux exigences de la directive sur le rendement (92/42/CEE) pour les chaudières basse température.

Lors de l'évaluation énergétique des installations techniques de chauffage et de ventilation selon la norme DIN V 4701-10 requise par le décret EnEV, il est possible d'utiliser les paramètres produit calculés durant l'examen de type UE selon la directive rendement lors de la détermination des valeurs d'installation pour le produit Vitopend 200 (voir tableau Données techniques).

Allendof, le 14 octobre 2005

Déclaration de conformité suivant l'ar du 8 janvier 2004 - BE pour la vitopend 200 WHKA RU

Nous, la société Viessmann Werke GmbH&Co KG, D-35107 Allendorf, déclarons sous notre seule responsabilité que la série de produits citée ci-après, mise sur le marché en Belgique par Viessmann Belgium bvba, Hermesstraat 14, B-1930 Zaventem, est conforme au modèle type décrit dans la déclaration CE de conformité et est produit et distribuée suivant les exigences de l'AR du 8 janvier 2004.

Déclaration de conformité (suite)

Type de produit :

Modèle :

Vitopend 200 WHKA - RU

Norme appliquée (en dehors de l'AR du 8 janvier 2004) : EN 483

Organisme de contrôle: GWI/DVGW à Essen (DE) - PV du 07-09-2005

Valeurs pour gaz naturel: NOx : 149,6 mg/kWh

CO: 81 mg/kWh

Allendorf, le 12 septembre 2005

Acquittement d'un affichage de défaut 91

Alimentation électrique 14

Alimentation électrique des accessoires 14

Appareil raccordé au bus KM 15

Appeler un message de dérangement 92

Augmentation de la température ambiente réduite 124

Bloc combiné gaz 26

Bouteille de découpage 47

Brèves interrogations 81

Bride de raccordement à la chaudière 10

Cables de raccordement 15

Chaîne de sécurité 108

Changement de langue 23

Codage 1

Appeler 56

Codage 2

Adresses de codage 60

Appeler 59

Codes de début 92

Commande à distance 126

Commutateur de codage de la commande à distance 126

Contrôle de l'étanchéité 31

Contrôler les fonctions 86

Courant d'ionisation 41

Courbe de chauffe 48

Déclaration de conformité 141

Défauts 24,90

Demande externe 121

Démonter le brûleur 33

Départ chauffage 7

Description du fonctionnement 112

Dispositif de sectionnement 14

Données techniques 139

Eau de remplissage 21

Écart entre les électrodes 36

Échangeur de chaleur à condensation 35

Échangeur de chaleur à plaques. 102

Électrode d'ionisation 36

Electrodes 37

Électrodes d'allumage 36

Entretien

Acquérir 55 ■ Interroger 54 ■ Remettre à zéro 55

Équipement de motorisation pour circuit de chauffage avec vanne mélangeuse 110

État de livraison 79

Extension 116

Extension

■ Externe H1 118 ■ Externe H2 119 ■ Interne H1 116 ■ Interne H2 117

Fiche 14 Fiche très basse tension 14 Flow switch 37 Fonction chauffe 122 Fonctionnement 24 Fonctions 120 Fonctions dérégulation 120 Fusible 109

Index (suite)

Gestionnaire des défauts 52

Historique des défauts 92

Indice de Wobbe 24

Information produit 6

Insérer le module de commande 17

Interfaces de maintenance, vue d'ensemble 80

Interroger les états de fonctionnement 87

Inversion du programme de fonctionnement 120

Limiteur de débit 37

Limiteur de température 108

Liste des pièces détachées 132

LON 51

Actualiser la liste des participants 53 Définir le nombre des participants 52 Surveillance des défauts 52 Test des participants 53

Manchette de raccordement à la chaudière 39 Mémoire des défauts 92 Mesure de la fente annulaire 31 Mesures des émissions 39 Mesure des émissions polluantes 39 Mode de chauffage 112,115 Module de communication LON 51 Monter la chaudière 9

Organes d'affichage 112, 113 Organes de commande 112, 113 Ouvrir le boîtier de regulation 12

Parallèle de la courbe de chauffe 49 Paramétrer la date 23 Paramétrer l'horloge 23 Pays de vente 6 Pente de la courbe de chauffe 49 Petit adoucisseur 21 Première mise en service 21 Préparation du montage 6 Pression au repos 26 Pression aux injecteurs 28 Pression d'alimentation 26 Pression d'alimentation gaz 26 Pression de l'installation 21 Pression d'épreuve 11 Procès-verbal 138 Production d'eau chaude sanitaire 113, 115 Programme de purge d'air 121 Programme de replissage 121 Puissance calorifique inférieure 29, 39 Puissance calorifique, maxi. 30 Puissance calorifique supérieure. 28, 40 Purger l'installation de chauffage 22

Index (suite)

Raccordement de l'horloge radiopilotée 13

Raccordement d'évacuation des fumées 10

Raccordement eau chaude 7

Raccordement eau froide 7

Raccordement gaz 7,11

Raccordements 7

Raccordements électriques 8,13

Raccordements externes 116

Réduction de la puissance de montée en température 124

Réduction du temps de montée en température 125

Régler la température ambiente 50

Régulateurs sans énergie auxiliaire 45

Régulation 112, 113

Remplir l'installation de chauffage. 21

Remplissage 7

Remplissage de l'installation 21

Retour-chauffage 7

Scheme 43

Schéma électrique 128

Schéma hydraulique 43

Schémas électriques 128

Schémas hydrauliques 56

Séchage de chape 122

Sens de rotation du servo-moteur de vanne mélangeuse

Controler 110

■ Modifier 110

Séparation des circuits 44

Sonde comfort 105

Sonde de chaudière 105

Sonde de départ 105

Sonde de température de sortie 107

Sonde de température

Départ 14

Exterrieure 14

Sonde extérieure 103

Structure de l'affichage des défauts 90

Suppression d'un affichage de defaulted 91

Tableau des pressions aux injecteurs 30

Température ambiante normale 50

Températureambiante réduite 51

Temps de montée en température 125

Test des participants 53

Test des relais 86

Trole avant 18

Travaux de réparation 102

Travaux préparatoires 6

Type de gaz 23

Index

Index (suite)

Vase d'expansion à membrane 21, 38 Verrouillage externe 120 Version d'installation 43 Vidange 7,31 Vitocom 300 52 Vitotrol 100 UTA 13 Vitotrol 100 UTD 13 Vitotronic 050 52 Vitotronic 050 111

Remarque concernant la validité

Chaudière gaz double service Type WHKA Fonctionnement avec ventouse de 10,5 à 24 kW N° de fabrication 7199 577...

Viessmann-Belgium bvba-sprl Hermesstraat 14 B-1930 ZAVENTEM Tél.: [phone] Fax: [phone] e-mail: [e-mail] www.viessmann.com
