MODE D'EMPLOI VITOLADENS & VITOLA VIESSMANN

type BC3, de 12,9 à 28,9 kW

Chaudières fioul à condensation

avec régulation de chaudière intégrée

Remarques concernant la validité, voir dernière page

Consignes de sécurité

Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout risque et tout dommage pour les personnes et les biens.

Danger

Ce symbole met en garde contre les dommages pour les personnes.

Attention

Ce symbole met en garde contre les dommages pour les biens et l'environnement.

Remarque

Les indications précédées du mot "Remarque" contiennent des informations supplémentaires.

Destinataires

La présente notice est exclusivement destinée au personnel qualifié.

• Les travaux électriques ne devront être effectués que par des électriciens. La première mise en service devra être effectuée par l'installateur ou un spécialiste désigné par lui.

Réglementation à respecter

Lors des travaux, respectez :

les règles d'installation en vigueur dans notre pays, la législation concernant la prévention des accidents, la législation concernant la protection de l'environnement, la réglementation professionnelle, la réglementation de sécurité en vigueur.

Travaux sur l'installation

• Mettre l'installation hors tension (au porte-fusible du tableau électrique ou à l'interrupteur principal, par exemple) et contrôler l'absence de tension.
• Empêcher la remise sous tension de l'installation.

Attention

Une décharge électrostatique risque d'endommager les composants électroniques.

Toucher des objets à la terre comme des conduites de chauffage ou d'eau avant les travaux pour éliminer la charge d'électricité statique.

Attention

Réparer des composants de sécurité nuit au bon fonctionnement de l'installation.

Remplacer les composants défectueux par des pièces Viessmann d'origine.

Composants supplémentaires, pièces de rechange et d'usure

Les pièces de rechange et d'usure qui n'ont pas été contrôlées avec l'installation peuvent provoquer des dysfonctionnements. La mise en place de composants non homologués et des modifications non autorisées risquent de nuir à la sécurité et de limiter la garantie.

Si on remplace des pièces, on devra employer les pièces Viessmann d'origine qui conviennent.

Première mise en service, contrôle, entretien

Liste des travaux à effectuer - Première mise en service, contrôle, entretien.... 6

Autres indications concernant les travaux à effectuer 8

Codage 1

Sélectionner le niveau de codage 1 60

Généralités 61

Chaudiere 63

Eau chaude. 64

Solaire 64

Circuit chauffage 1, circuit chauffage 2, circuit chauffage 3. 67

Codage 2

Sélectionner le niveau de codage 2 73

Généralités 74

Chaudiere 80

Eau chaude 82

Solaire 84

Circuit chauffage 1, circuit chauffage 2, circuit chauffage 3. 93

Diagnostic et interrogations de maintenance

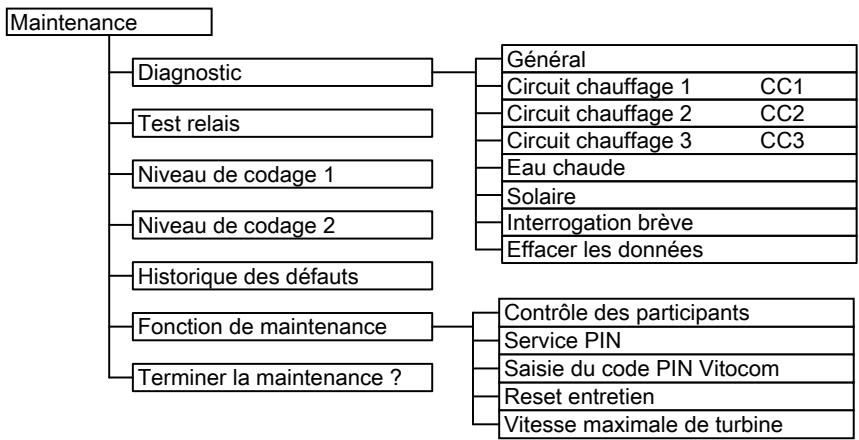

Afficher l'interface de maintenance 101

Diagnostic. 101

Contrôler les sorties (test des relais) 104

Élimination des pannes

Affichage des défauts. 106

Codes de défaut. 107

Travaux de réparation 116

Description du fonctionnement

Regulation 125

Extension externe 127

Fonctions de régulation. 129

Affectation des circuits de chauffage sur la commande à distance 137

Schémas

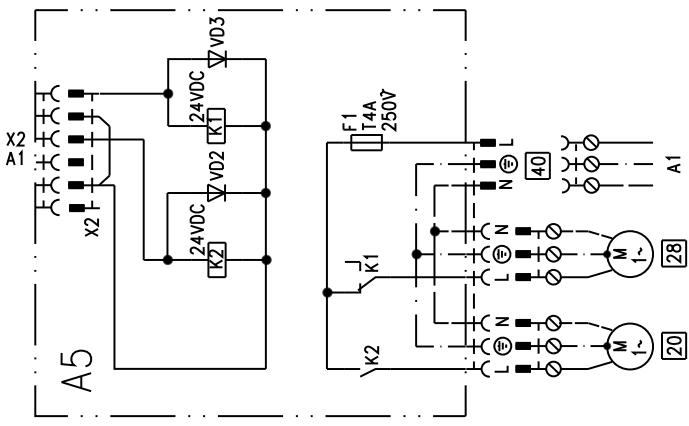

Schéma électrique 138

Liste des pièces détachées 145

Procès-verbaux 153

Sommaire (suite)

Caractéristiques techniques 154

Attestations

Déclaration de conformité 155

Index 156

Liste des travaux à effectuer - première mise en service, contrôle, entretien

Autres remarques concernant les travaux à effectuer, voir page indiquée

Travaux à effectuer pour la première mise en service

Travaux à effectuer pour le contrôle

Travaux à effectuer pour l'entretien Page

1. Remplir l'installation de chauffage 8
2. Contrôler l'étanchéité de tous les raccords côté primaire
3. Purger l'air de la chaudière 10
4. Purger l'air de l'installation de chauffage
5. Vidanger l'installation de chauffage (si nécessaire)... 11
6. Remplir d'eau le siphon ou l'équipement de neutralisation (accessoire) 12
7. Contrôler l'alimentation électrique
8. Régler l'heure et la date (si nécessaire) 12 9. Changement de langue sur la régulation. 12
9. Fonctionnement et défauts possibles 13 11. Démonter la trôle avant. 15
10. Ouvrir la porte de chaudière 16 13. Nettoyer les surfaces d'échange. 16
11. Fermer la porte de chaudière 20 15. Nettoyer le brûleur 21

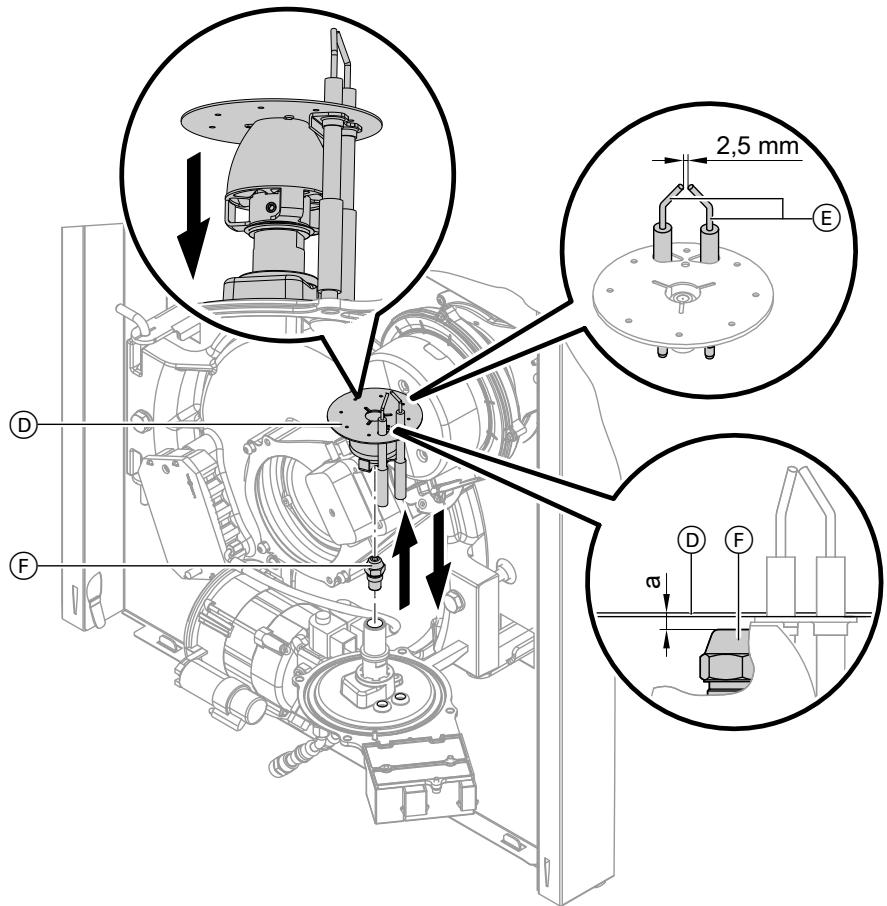

12. Remplacer le gicleur et contrôler les électrodes d'allumage ou les régler 22
13. Monter le brûleur 23

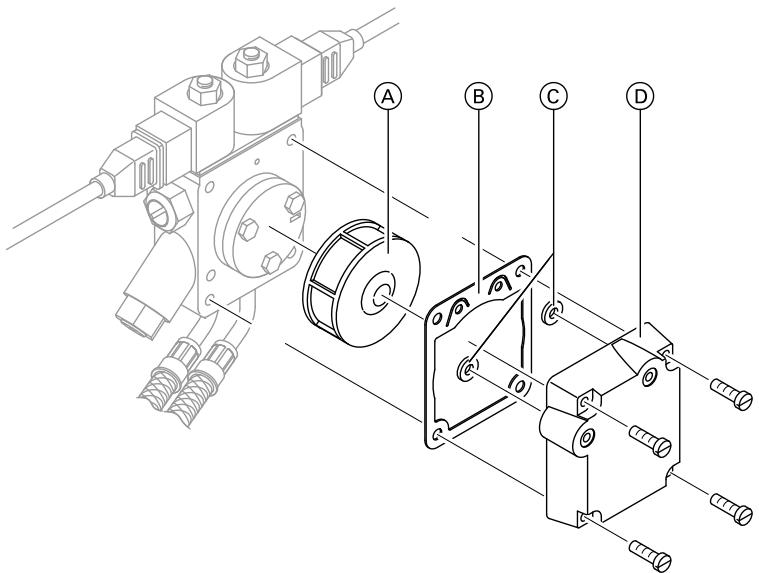

14. Nettoyer le filtre de la pompe à fioul, le remplacer si nécessaire 23
15. Contrôler les joints et les pièces d'isolation 24
16. Contrôler le bon serrage des raccordements électriques

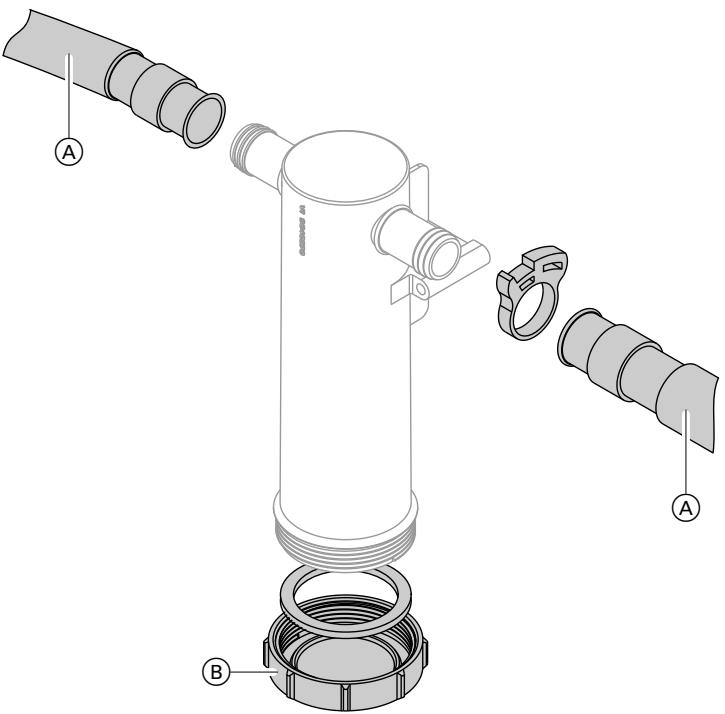

17. Contrôler l'écoulement des condensats et nettoyer le siphon (si existant). 26

Liste des travaux à effectuer - première mise... (suite)

Travaux à effectuer pour la première mise en service

Travaux à effectuer pour le contrôle

Travaux à effectuer pour l'entretien

Page

1. Contrôler l'équipement de neutralisation (accessoire) 27
2. Contrôler le filtre à charbon actif (accessoire) 27
3. Contrôler le vase d'expansion à membrane et la pression de l'installation
4. Réglage : valeurs individuelles pour le réglage du brûleur 27
5. Régler la pression de fioul et contrôler le vide 30

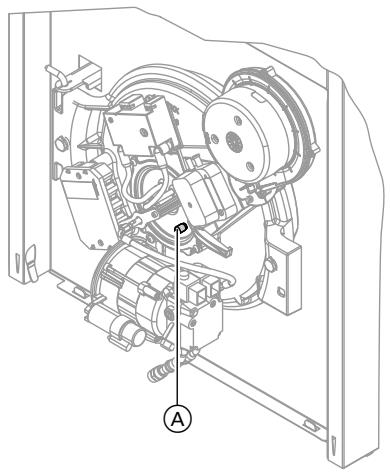

6. Régler le début d'air (pression statique du brûleur).... 31
7. Monter la tôle avant 32
8. Contrôler le bon fonctionnement des soupapes de sécurité
9. Adapter la régulation à l'installation de chauffage.... 32

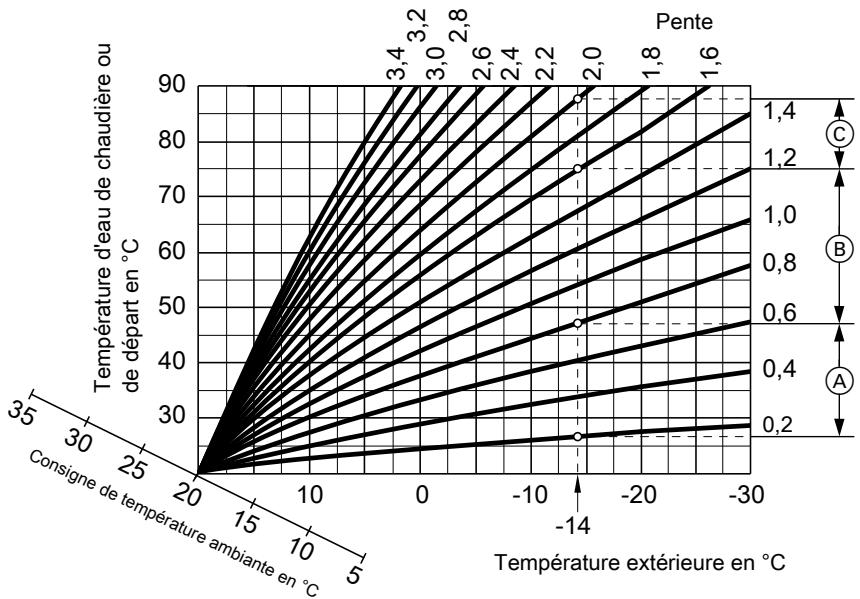

10. Régler les courbes de chauffe 54
11. Intégrer la régulation au système LON 56
12. Entretien annuel obligatoire des chaudières 58
13. Explications à donner à l'utilisateur 58
14. Interroger et remettre à zéro l'affichage "Entretien"... 59

Attention

Une eau de replissage de mauvaise qualité risque d'entraîner des dépôts, la formation de corrosion et d'endommager la chaudière.

Rincer soigneusement l'installation de chauffage avant de la replir. Utiliser exclusivement une eau de qualité eau sanitaire.

• Un antigel spécifique adapté aux installations de chauffage peut être ajouté à l'eau de replissage. L'adéquation du produit à l'installation doit être confirmée par le fabricant du produit antigel. Toute eau de replissage et d'appoint d'une durée supérieure aux valeurs ci-dessous devra être adoucie, par exemple avec un petit adoucisseur pour eau de chauffage.

Dureté totale admissible de l'eau de replissage et d'appoint

Puisance calori- fique totale	Volume d'installation spécifique
kW	< 20 l/kW	≥ 20 l/kW à < 50 l/kW	≥ 50 l/kW
≤ 50	≤ 3,0 mol/m3(30 °f)	≤ 2,0 mol/m3(20 °f)	< 0,02 mol/m3(0,20 °f)
> 50 à ≤ 200	≤ 2,0 mol/m3(20 °f)	≤ 1,5 mol/m3(15 °f)	< 0,02 mol/m3(0,20 °f)
> 200 à ≤ 600	≤ 1,5 mol/m3(15 °f)	≤ 0,02 mol/m3(0,20 °f)	< 0,02 mol/m3(0,20 °f)
> 600	< 0,02 mol/m3(0,20 °f)	< 0,02 mol/m3(0,20 °f)	< 0,02 mol/m3(0,20 °f)

Ces valeurs sont données à titre indicatif. La formation de tartre dépend également d'autres paramètres : de la température de l'eau, de la quantité d'eau souhaitée, etc. Il appartient à l'installateur de faire en sorte que l'installation soit fonctionnelle.

Autres indications concernant les travaux à… (suite)

1. éseau de chauffage. Pression minimale de l'installation 0,8 bar (0,08 MPa).
2. Contrôler la pression de gonflage du vase d'expansion à membrane.
3. Retirer la coquille isolante avant A.
4. Ouvrir le robinet de purge d'air (B).
5. Fermer le robinet de purgege d'air (B) lorsque l'air ne s'échappe plus.
6. Fermer le robinet de remplissage de la chaudière ©

Purger l'air de la chaudière

1. Fermer les vannes d'arrêt côté primaire.
2. Retirer la coquille isolante avant A si elle a déjà été montée.

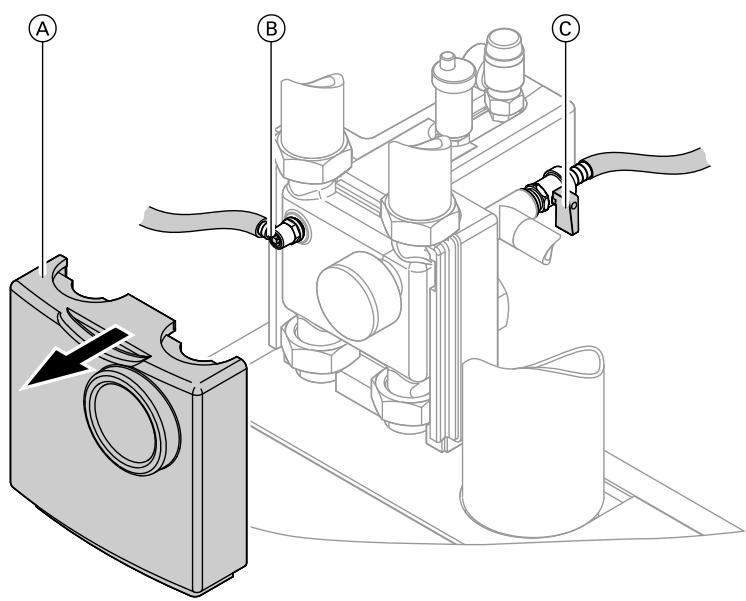

3. Raccorder le flexible d'évacuation sur le robinet de purge d'air (B) à un raccord eaux usées.
4. Ouvrir les robinets (B) et (C) et purger l'air à la pression du réseau jusqu'à ce qu'il n'y ait plus de bruits d'air.
5. Fermer les robinets et ouvrir les vannes d'arrêt côté primaire.

Remarque

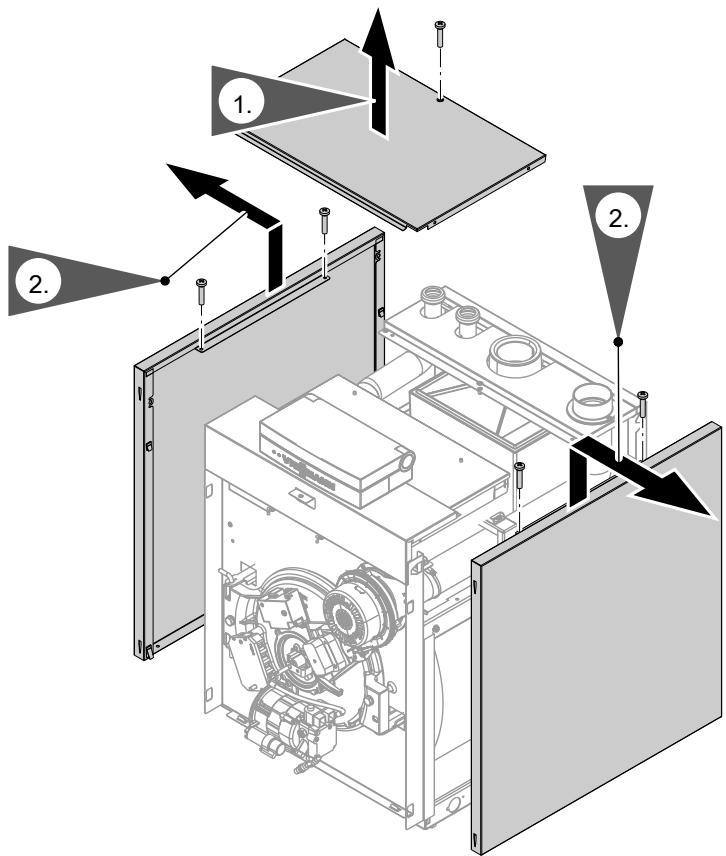

Pour vidanger l'installation de chauffage, il est nécessaire de démonter la tôle avant de la chaudière (voir page 15).

Robinet de vidange

Remplir d'eau le siphon ou l'équipement de neutralisation (accessoire)

Déconnecter le flexible (A) (siphon ou équipement de neutralisation) de l'évacuation des condensats de la chaudière (B) et ajouter un peu d'eau.

Régler l'heure et la date (si nécessaire)

À la première mise en service ou après une longue période d'arrêt, l'heure et la date doivent être à nouveau régées.

1. "Heure/date"
2. Régler l'heure et la date.

Menu elargi

2. "Réglages"

Remarque

À la première mise en service, tous les termes s'affichent en allemand (état de livraison).

Menu elargi

2. "Réglages"
3. "Langue"

1. Sélectionner la langue souhaitée.

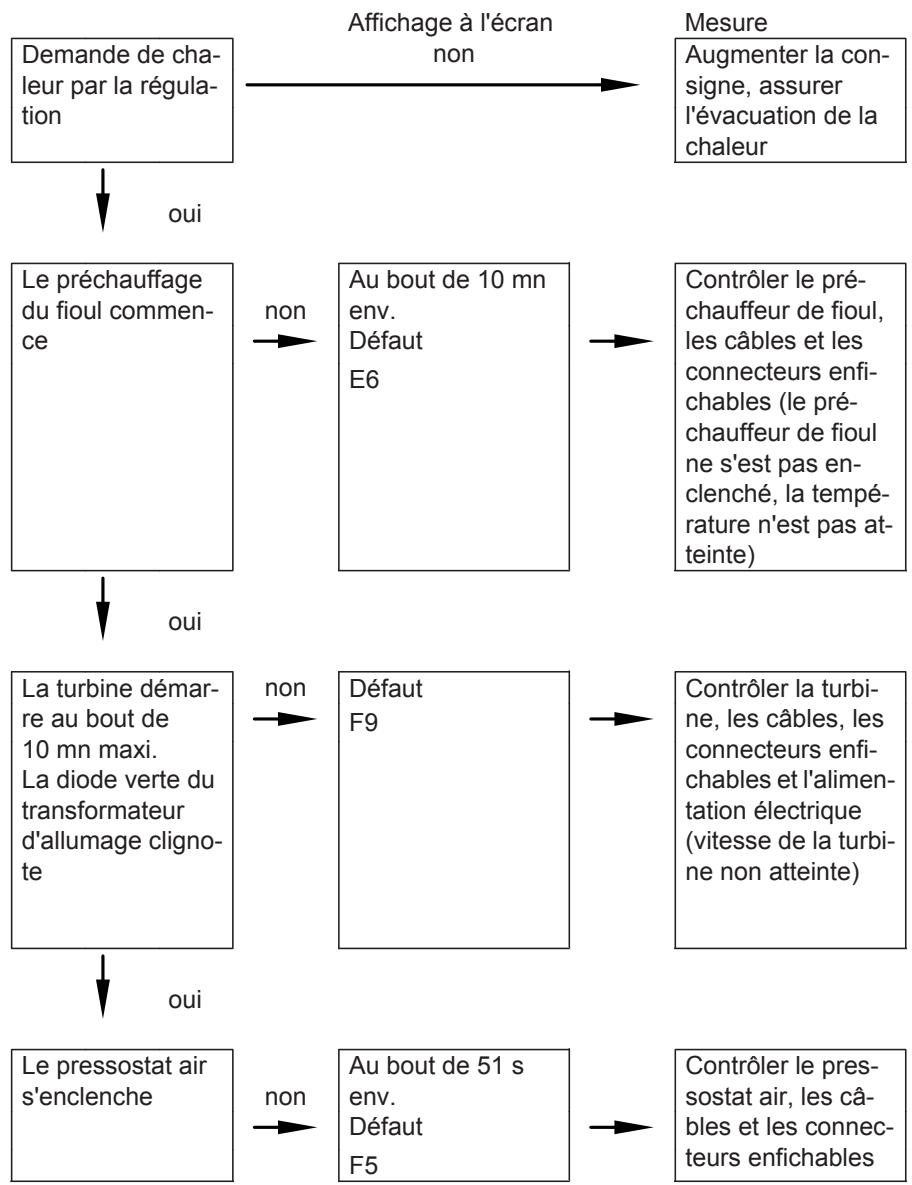

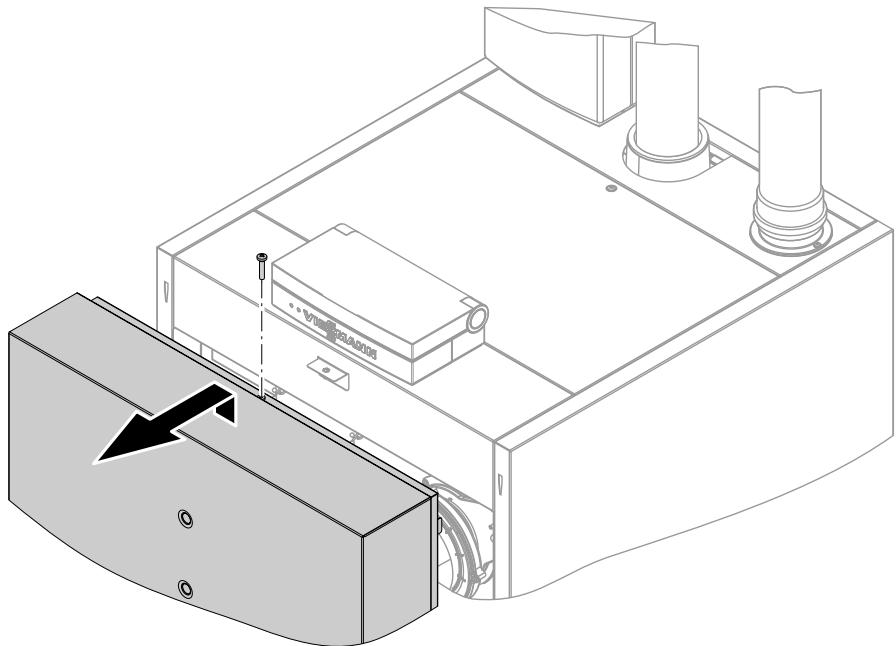

Fonctionnement et défauts possibles

Autres indications concernant les travaux à...

Autres indications relatives aux défauts, voir page 106.

Ouvrir la porte de chaudière

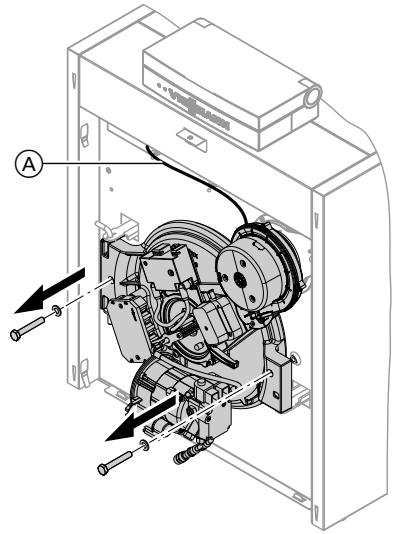

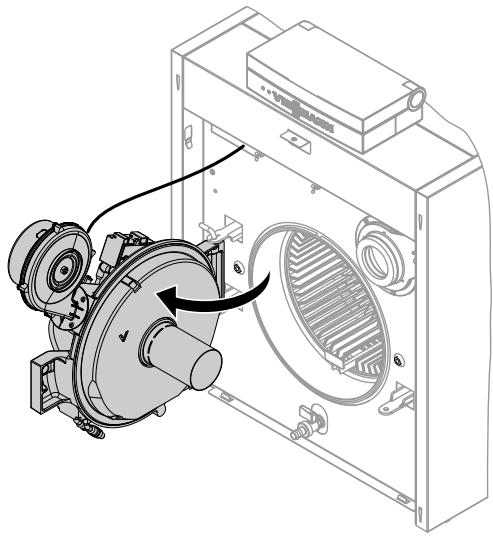

1. Sortir les câbles allant au ventilateur A de leurs fixations.
2. Dévisser les vis et ouvrir la porte de chaudière.

Attention

Pour éviter d'endommager les surfaces d'échange, utiliser uniquement l'outil de nettoyage joint comme accessoire.

Danger

Les travaux de nettoyage peuvent entraîner des blessures aux yeux.

Porter des lunettes de protection.

Autres indications concernant les travaux à… (suite)

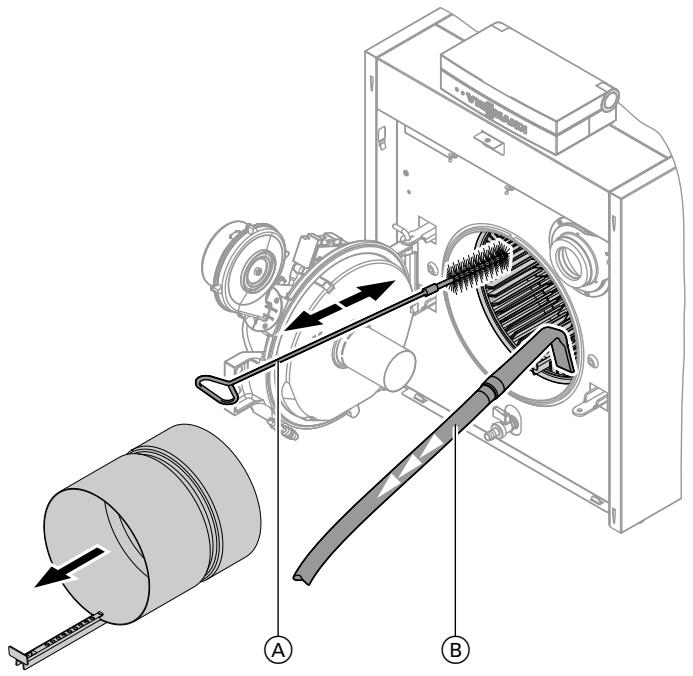

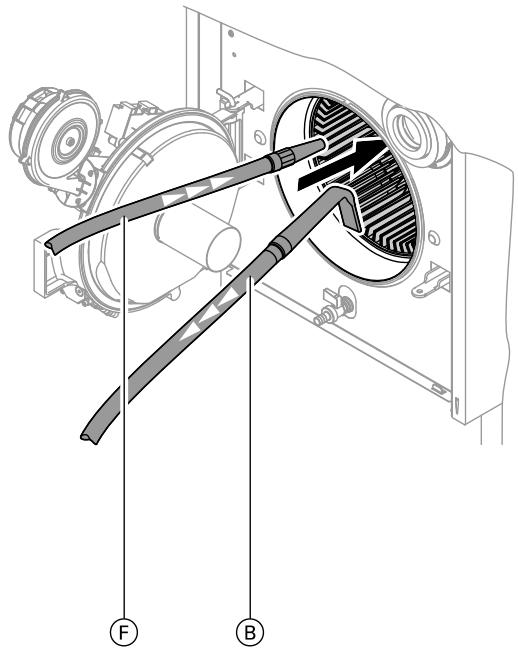

1. Nettoyer les surfaces d'échange biferrales (partie avant) à l'aide d'une brosse ()
2. Nettoyer les surfaces d’échange biferrales et l’échangeur de chaleur en acier inoxydable à l’aide d’un aspirateur. La buse angulaire (B) est disponible comme accessoire.

Autres indications concernant les travaux à... (suite)

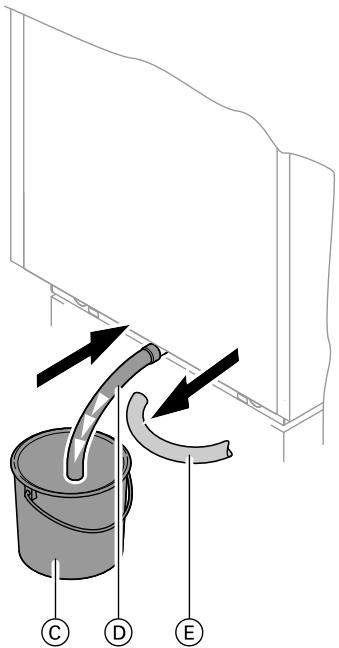

1. Retirer le flexible d'évacuation des condensats (E) de la chaudière.
2. Mettre le flexible à fournir par l'installateur en place et le faire déboucher dans un récipient approprié.
3. Rincer l'échangeur de chaleur en acier inoxydable à l'eau (F).
4. Vérifier la propriété du raccord d'évacuation des condensats ⑥ et du flexible d'évacuation des condensats ①.

Autres indications concernant les travaux à… (suite)

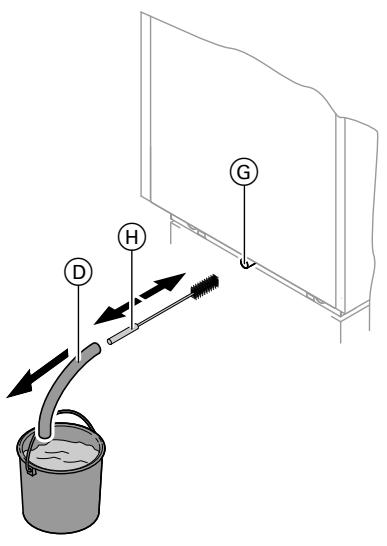

1. Si nécessaire, nettoyer le raccord d'évacuation des condensats G à l'aide d'un écouillon approprié. Pour ce faire, restorer de nouveau le flexible D fourni par l'installateur.
2. Remettre le flexible d'évacuation des condensats (E) en place.

Autres indications concernant les travaux à... (suite)

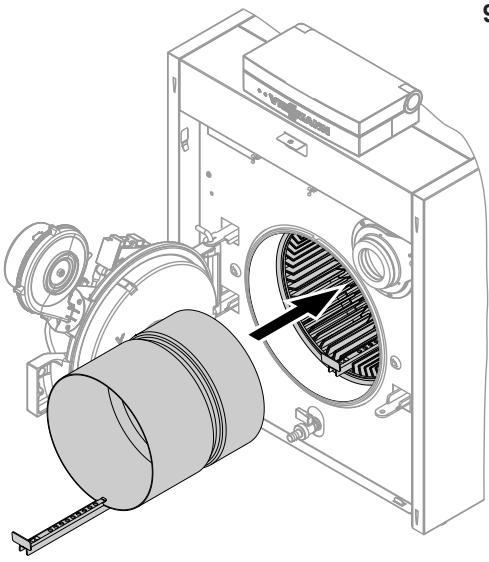

1. Insérer la chambre de combustion jusqu'en butée.

Nettoyer le brûleur

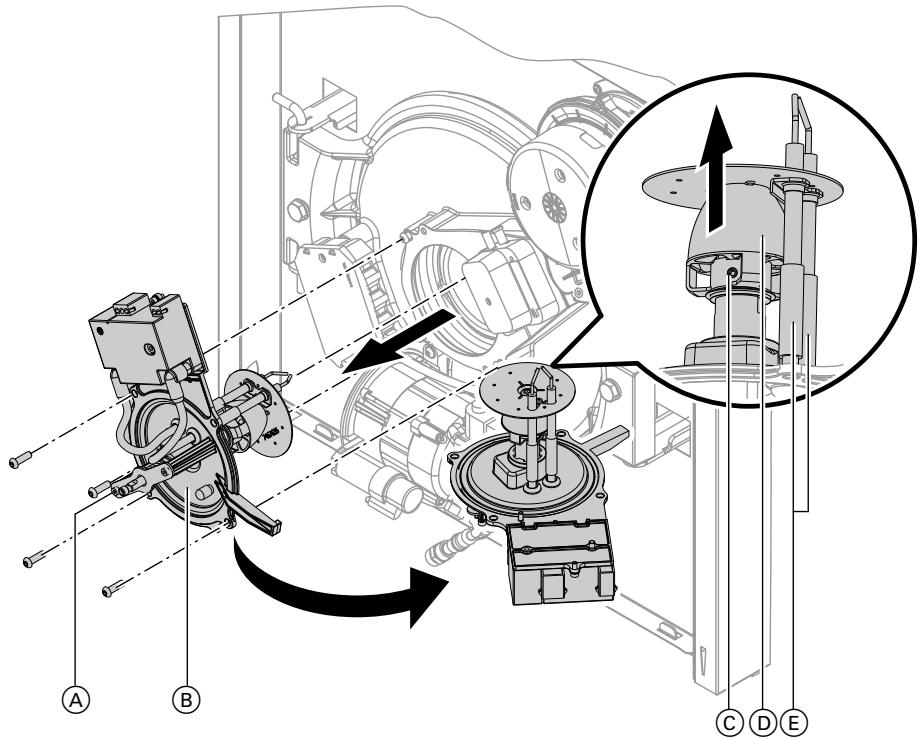

1. Dévisser les vis, soulever le couvercle avec le dispositif de mélange (B) et le mettre en position d'entretien.

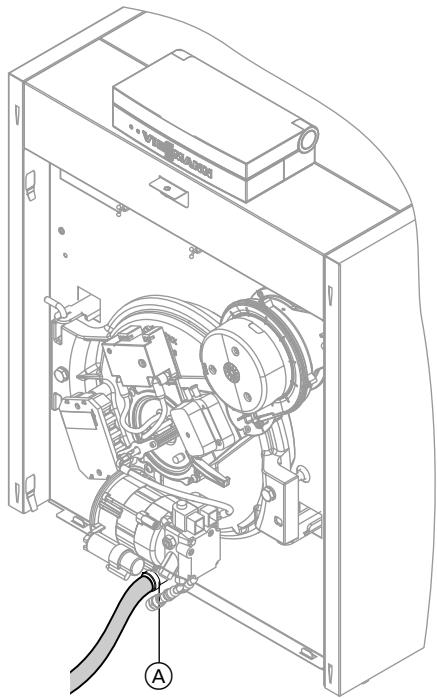

Remarque

S'il n'est pas possible de retirer le dispositif de mélange B, ouvrir la porte de chaudière et soulever prudemment le dispositif de mélange B en exerçant une légère pression sur l'accroche-flamme.

1. Débrancher les câbles du préchauffeur de fioul (A) et des électrodes d'allumage (E).
2. Dévisser la vis à tête Allen et retirer le rotateur D.
3. Nettoyer le diaphragme, la bague de dosage et les électrodes d'allumage.

Remplacer le gicléeur et contrôler les électrodes d'allumage ou les régler

1. Dévisser le giclueur (F) en maintenant le préchauffeur de fioul. Éviter la formation de bulles d'air.
2. Visser un giclueur LE F neuf (maintenir le préchauffeur de fioul). Choiser le giclueur en fonction des indications du tableau page 28.
3. Insérer le rotateur (D) jusqu'en butée. Positionner les électrodes d'allumage (E) en fonction des ouvertures de passage des câbles. Le gicleur fioul doit être centré dans le diaphragme.

Autres indications concernant les travaux à… (suite)

1. Visser la vis à tête Allen du rotateur. Contrôler la distance du gicleur "a".

Attention

Un mauvais réglage de la distance "a" peut entraîner un fonctionnement irrégulier du brûleur, voire une mise en dérangement.

Puissance nominale	kW	12,9/19,3	16,1/23,5	19,3/28,9
Distance du giclaur "a" (voir page 22)	mm	3,0 +0,2/-0,3	1,5 +0,2/-0,3	1,5 +0,2/-0,3

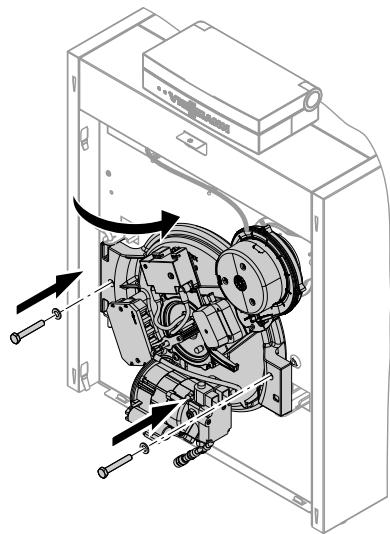

Monter le brûleur

Serrer les vis en diagonale et rebrancher les câbles.

Nettoyer le filtre de la pompe à fioul, le remplacer si nécessaire

Pompe à fioul de marque Suntec, type ATE2V

Filtre (nettoyer ou remplacer)

Joint plat (remplacer)

Autres indications concernant les travaux à... (suite)

Joints toriques (reimplanter)

Couvercle

Contrôler les joints et les pièces d'isolation

1. S'assurer que les joints et les tresses d'étanchéité de la porte de chaudière ne sont pas endommagés.
2. Contrôler l'état des pièces d'isolation de la chambre de combustion et de la porte de chaudière.
3. Remplacer les pièces endommagées.

Autres indications concernant les travaux à… (suite)

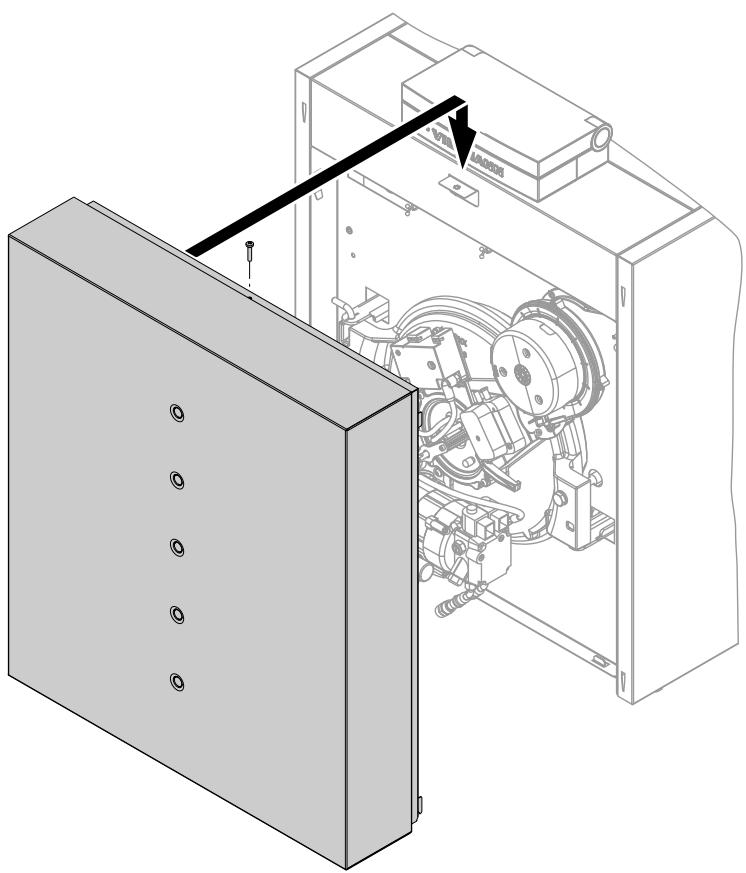

Démonter les tôles latérales (uniquement si cela est nécessaire pour les travaux d'entretien)

Remarque

Les tôles latérales peuvent être démontées alors que la tôle avant est montée.

Remarque

Montage dans l'ordre inverse.

Contrôler l'écoulement des condensats et nettoyer le siphon (si existant)

1. S'assurer que les condensats peuvent s'écouler librement au niveau du siphon (voir page 12).
2. Retirer les flexibles d'évacuation des condensats du siphon.
3. Dévisser le capuchon (B).
4. Rincer le siphon.
5. Remonter le siphon en procédant dans l'ordre inverse.
6. Remplir le siphon d'eau.

Contrôler l'équipement de neutralisation (accessoire)

Si l'équipement de neutralisation est logé dans le socle de la chaudière :

Retirer la tôle de recouvrement avant du socle. Tirer l'équipement de neutralisation hors du socle. Lors du montage de l'équipement de neutralisation, veiller à ne pas plier les flexibles et à ne pas former de boucles.

Contrôler le fonctionnement de l'équipement de neutralisation :

déterminer le pH des condensats à l'aide d'une bandelette de mesure du pH.

Si le pH est < 6,5, remplacer les granulés.

Remarque

Référence des bandelettes de mesure du pH : 9517 678.

Respecter la documentation jointe à

L'équipement de neutralisation.

Remarque

Respecter la documentation jointe au filtre à charbon actif.

Remarque

Le réglage du brûleur nécessite une

demande de chaleur et une évacuation

de la chaleur doit être assurée.

Remarque

Vérifier si la notice de maintenance est valable pour le brûleur concerné (voir remarques concernant la validité sur la dernière page et le n° de fabrication sur la plaque signalétique de la chaudière).

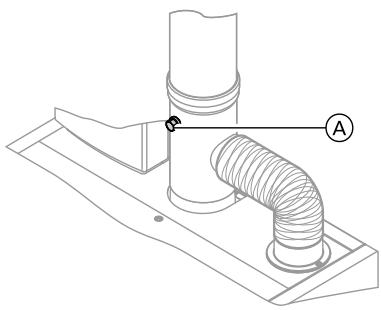

Ouverture de mesure des fumées

Puisance nominale	kW	12,9/19,3		16,1/23,5		19,3/28,9
Allure du brû-leur		1	2	1	2	1	2
Puisance nominale	kW	12,9	19,3	16,1	23,5	19,3	28,9
Gicleur brû-leur fioul	type	80°H LE V		80°H LE V		80°H LE
Marque Dan-foss	Gph	0,40		0,50		0,50
Pression de fioul approxi-mative	bars	8-10,5	16,5-20	10-13	18-22	8,5-13,5	17-25
Vide maximal admissible dans la con-duite d'ali-mentation fioul	bars	0,35	0,35	0,35	0,35	0,35	0,35

5686 856-F

Autres indications concernant les travaux à… (suite)

Puisance nominale	kW	12,9/19,3		16,1/23,5		19,3/28,9
Débit de fioul environ	kg/h	1,05	1,58	1,53	1,92	1,58	2,37
	l/h	1,24	1,86	1,80	2,26	1,86	2,78
Pression staatque approximativ du brûleur	mbar	7,5-10,5	18-22	10-13	17,5-22	10,0-12,5	20,5-23,5
Teneur en CO2approximative	%	12,2-13,2		12,2-13,2		12,2-13,2
Distance du giclreur "a" (voir page 22)	mm	3,0 +0,2/-0,3		1,5 +0,2/-0,3		1,5 +0,2/-0,3

Remarque

La pression de fioul peut différer des valeurs indiquées en raison des tolérances des gicleurs et des différences de nature du fioul.

Attention

Un mauvais réglage de la distance "a" peut entraîner un fonctionnement irrégulier du brûleur, voir une mise en dérangement.

Respecter impérativement la cote indiquée et le contrôle conformément aux indications page 22.

Régler la pression de fioul et contrôle le vide

Pompe à fioul de marque Suntec, type ATE2V

1. Visser un manomètre (plage de mesure 0 - 25 bars) sur l'ouverture de mesure "P" et un vacuomètre (plage de mesure 0 - 1 bar) sur l'ouverture de mesure "V".

Remarque

Pour l'étanchéité du manomètre et du vacuomètre, utiliser uniquement un joint Cu ou Al ou un joint torque. Ne pas utiliser de ruban d'étanchéité.

1. Mettre la chaudière en service.
2. Régler la 1ère allure du brûleur (voir page 30).
3. Si le vide est supérieur à 0,35 bar, vérifier l'encrassement du filtre et la pose de la conduite.
4. Si nécessaire, régler la pression de fioul pour l'allure 1 à l'aide de la vis de réglage © de la pompe à fioul (valeurs individatives, voir page 28).
5. Après le réglage de la pression de fioul, effectuer une mesure de contrôle des émissions polluantes.
6. Régler la 2ème allure du brûleur (voir page 30).
7. Si nécessaire, régler la pression de fioul pour l'allure 2 à l'aide de la vis de réglage (D) de la pompe à fioul.
8. Après le réglage de la pression de fioul, effectuer une mesure de contrôle des émissions polluantes.
9. Après le contrôle, appuyer sur OK

Régler la 1ère/2ème allure du brûleur :

1. Appuyer en même temps sur OK et pendant 4 s environ.
2. "Test relais"
3. Sélectionner la puissance inférieure : sélectionner "Brûleur allure 1 marché" et confirmer avec OK.
4. Sélectionner la puissance supérieure : sélectionner "Brûleur allure 1&2 marche" et confirmer avec OK.

Régler le débit d'air (pression statique du brûleur)

1. Mettre la chaudière en service.
2. Retirer le bouchon du manchon de mesure ()
3. Raccorder un manomètre à tube en U au manchon de mesure ()
4. Appuyer en même temps sur OK et pendant 4 s environ.
5. Fonction de maintenance
6. Vitesse maximale de turbine
7. "Modifier?" Sélectionner "Oui" et confirmer avec OK. L'écran affiche alors en pourcentage la vitesse de la turbine à la 1ère et la 2ème allure du brûleur. L'affichage est limité par des paramètres spécifiques à la chaudière à la plus petite des deux valeurs minimales et à la valeur maximale de la 2ème allure du brûleur.

Remarque

Plus petite valeur = vitesse inférieure

Plus grande valeur = vitesse supérieure

1. Régler les valeurs et confirmer avec OK. Ce n'est qu'ensuite que les modifications sont prises en compte.
2. Contrôler les valeurs régées.
3. Refermer le manchon de mesure A avec le bouchon.

Remarque

La régulation doit être adaptée à l'équipement de l'installation. Divers composants de l'installation sont automatiquement détectés par la régulation et le codage est alors automatiquement réglé.

Pour le choix du schéma, se référer aux figures ci-après. Procédure de codage, voir page 60.

Autres indications concernant les travaux à… (suite)

Schéma hydraulique 1, ID_4605300_1006_01

Un circuit de chauffage sans vanne mélangeuse et production d'eau chaude sanitaire (production d'eau chaude sanitaire solaire en option)

Description du fonctionnement

La régulation du circuit de chauffage ③ et du ballon d'eau chaude sanitaire ⑩/⑭ se fait via le régulateur du circuit de chauffage de la chaudière ①. Le circuit de chauffage et le ballon d'eau chaude sanitaire sont alimentés chacun par une pompe de charge séparée ③1 et ⑬.

Mode de chauffage

Le régulateur de chauffage de la chaudière régule la température d'eau de chaudière (=température de départ du circuit de chauffage sans vanne mélangeuse) en fonction de la température extérieure ou des besoins calorifiques.

Production d'eau chaude sanitaire sans installation solaire

Si la consigne de température ECS réglée sur la régulation ② n'est pas atteinte, le brûleur de la chaudière ① démarre et la pompe de charge ⑬ du ballon d'eau chaude sanitaire ⑩ ou ⑭ est en marche.

La production d'eau chaude sanitaire a lieu pendant les plages de fonctionnement régles sur la régulation ②, avec ou sans dispositif de priorité.

Production d'eau chaude sanitaire par l'installation solaire

Si la différence de température entre la sonde de température des capteurs 21 et la sonde de température eau chaude sanitaire 15 est supérieure au différentiel de température d'enclenchement, la pompe du circuit solaire 23 est mise en marche et le ballon d'eau chaude sanitaire 14 est chauffé.

La pompe 23 s'arrête dans les cas suivants :

température inférieure au différentiel de température d'arrêt, dépassement de la limitation électronique de température (90 °C maximum) du module de régulation solaire (type SM1), température régée sur le limiteur de température de sécurité (16) (si existant) atteinte.

La fonction anti-légionelle pour la production d'eau chaude sanitaire est assurée par la pompe de charge ② 4

Interdiction de l'appoint du ballon d'eau chaude sanitaire par la chaudière en combinaison avec le module de régulation solaire (type SM1)

L'interdiction de l'appoint se déroule en deux étapes.

Autres indications concernant les travaux à... (suite)

L'appoint de chauffage du ballon d'eau chaude sanitaire 14 par la chaudière ① est interdit lors que le ballon d'eau chaude sanitaire 14 est chauffé par les capteurs ②. Pour ce faire, la consigne de température ECS pour l'appoint par la chaudière ① est réduite. L'interdiction reste active durant un certain temps après l'arrêt de la pompe du circuit solaire ③.

En cas de chauffage ininterrompu par les capteurs 20 (>2h), l'appoint par la chaudière ① n'a lieu que si la consigne de température ECS réglée sur la régulation de chaudière ② (codage "67") n'est pas atteinte.

Une troisième consigne de température d'eau chaude sanitaire est définie par le codage "67" de la régulation (2) (plage de réglage comprise entre 10 et 95°C). Cette valeur doit être inférieure à la 1ère consigne de température d'eau chaude sanitaire.

Le ballon d'eau chaude sanitaire 14 est rechauffé par la chaudière ① uniquement si cette valeur de consigne n'est pas atteinte par l'installation solaire.

Autres indications concernant les travaux à… (suite)

Schéma hydraulique ID : 4605300_1006_01

5686 856-F

Matériels nécessaires

ID:4605300_1006_01
Pos.	Désignation
①	Chaudière avec
②	Régulation
③	Vitoladens 300-C avec
	Vitotronic 200, type KW6B
	Sonde de température extérieure ATS
Production d'eau chaude sanitaire par la chaudière
⑩	Ballon d'eau chaude sanitaire
⑪	Sonde de température ECS STS
⑫	Pompe de bouclage ECS ZP
⑬	Pompe de charge ECS UPSB
Production d'eau chaude sanitaire par l'installation solaire
⑰	Sonde de température ECS STS
⑱	Pompe de bouclage ECS ZP
⑲	Pompe de charge ECS UPSB
⑳	Ballon d'eau chaude sanitaire bivalent
⑴	Sonde de température d'eau chaude sanitaire SOL
⑵	Liminateur de température de sécurité STB
Capteurs solaires
⑶	Module de régulation solaire, type SM1
⑷	Sonde de température des capteurs KOL
⑸	Divicon solaire
⑹	Pompe du circuit solaire
⑺	Pompe de charge (déstratification)
⑻	Mitigeur thermostatique automatique
⑼	Boîte de déivation

Autres indications concernant les travaux à… (suite)

ID:4605300_1006_01
Pos.	Désignation
30	Circuit de chauffage I
31	Pompe de circuit de chauffage A1 ou Divicon
7	Accessoires (en option)
62	Extension EA1
63	Alarmé centralisée (extension EA1 nécessaire pour Vitoladens 300-C)
64	Commande externe : (extension EA1 nécessaire)
65	■ Verrouillage externe
66	■ Demande externe
67	Inversion externe du programme de fonctionnement
68	Valeur de consigne externe 0 à 10 V (extension EA1 nécessaire)
69	Vitotrol 200A
70	Vitotrol 300A
71	Récepteur de radio-pilotage
72	Répartiteur de bus KM, s'il y a plusieurs apparciels raccordés au bus KM
73	Appareils raccordés au bus KM :
74	■ Extension EA1 ⑦
75	■ Vitotrol 200A ⑥5
76	■ Vitotrol 300A ⑥6
77	■ Vitocom 100 ⑦0
78	■ Module de régulation solaire, type SM1 ②6
79	Vitocom 100, type GSM

Autres indications concernant les travaux à... (suite)

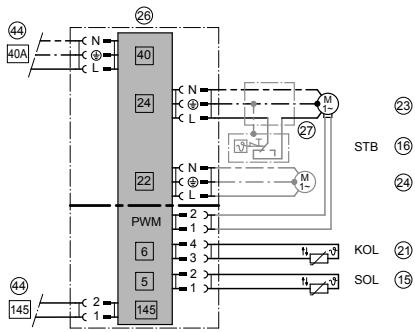

Schéma 1: 4605300_1006_01

Autres indications concernant les travaux à… (suite)

Codages nécessaires pour le schéma hydraulique 1, ID : 4605300_1006_01

Fonctionnement	Codage
Groupe solaire :fonction anti-légionnelle pour la production d'eau chaude sa-nitaire	20:1

Schéma hydraulique 2, ID : 4605301_1006_02

Un circuit de chauffage sans vanne mélangeuse, un circuit de chauffage avec vanne mélangeuse et production d'eau chaude sanitaire (production d'eau chaude sanitaire solaire en option)

Description du fonctionnement

La régulation des circuits de chauffage ③0 / ④0 et du gallon d'eau chaude sanitaire ⑩ / ⑭ se fait via le régulateur du circuit de chauffage de la chaudière ① Les circuits de chauffage et le ballon d'eau chaude sanitaire sont alimentés chacun par une pompe de charge séparée ③1 / ④3 et ⑬

Mode de chauffage

Le régulateur de chauffage de la chaudière régule la température d'eau de chaudière (=température de départ du circuit de chauffage sans vanne mélangeuse) en fonction de la température extérieure et du niveau de température du circuit de chauffage avec vanne mélangeuse.

Production d'eau chaude sanitaire sans installation solaire

Si la consigne de température ECS réglée sur la régulation ② n'est pas atteinte, le brûleur de la chaudière ① démarre et la pompe de charge ⑬ du ballon d'eau chaude sanitaire ⑩ ou ⑭ est en marche.

La production d'eau chaude sanitaire a lieu pendant les plages de fonctionnement régles sur la régulation ②, avec ou sans dispositif de priorité.

Autres indications concernant les travaux à... (suite)

En cas de priorité absolue, la pompe de circuit de chauffage 43 du circuit de chauffage avec vanne mélangeuse s'arrête et la vanne mélangeuse 44 se ferme. En cas de priorité modulée, la pompe de circuit de chauffage 43 du circuit de chauffage avec vanne mélangeuse reste enclenchée et la vanne mélangeuse 44 se ferme jusqu'à ce que la consigne de température d'eau de chaudière pour la production d'eau chaude sanitaire soit atteinte. Le ballon d'eau chaude sanitaire 10 ou 14 et le circuit de chauffage avec vanne mélangeuse 40 sont alors chauffés simultanément.

Production d'eau chaude sanitaire par l'installation solaire

Si la différence de température entre la sonde de température des capteurs 21 et la sonde de température eau chaude sanitaire 15 est supérieure au différentiel de température d'enclenchement, la pompe du circuit solaire 23 est mise en marche et le ballon d'eau chaude sanitaire 14 est chauffé.

La pompe s'arrête dans les cas suivants:

température inférieure au différentiel de température d'arrêt, dépassement de la limitation électronique de température (90 °C maximum) du module de régulation solaire (type SM1), température régée sur le limiteur de température de sécurité (si existant) atteinte.

La fonction anti-légionelle pour la production d'eau chaude sanitaire est assurée par la pompe de charge ② 4

Interdiction de l'appoint du ballon d'eau chaude sanitaire par la chaudière en combinaison avec le module de régulation solaire (type SM1)

L'interdiction de l'appoint se déroule en deux étapes.

L'appoint de chauffage du ballon d'eau chaude sanitaire 14 par la chaudière ① est interdit lors que le ballon d'eau chaude sanitaire 14 est chauffé par les capteurs ②. Pour ce faire, la consigne de température ECS pour l'appoint par la chaudière ① est réduite. L'interdiction reste active durant un certain temps après l'arrêt de la pompe du circuit solaire ③.

En cas de chauffage ininterrompu par les capteurs ② (>2h), l'appoint par la chaudière ① n'a lieu que si la consigne de température ECS réglée sur la régulation de chaudière ② (codage "67") n'est pas atteinte.

Une troisième consigne de température d'eau chaude sanitaire est définie par le codage "67" de la régulation (2) (plage de réglage comprise entre 10 et 95°C). Cette valeur doit être inférieure à la 1ère consigne de température d'eau chaude sanitaire.

Le ballon d'eau chaude sanitaire 14 est réchauffé par la chaudière ① uniquement si cette valeur de consigne n'est pas atteinte par l'installation solaire.

Autres indications concernant les travaux à… (suite)

5686 856-F

Matériels nécessaires

ID: 4605301_1006_02
Pos.	Désignation
①	Chaudière avec
②	Régulation
	■ Vitoladens 300-C avec
	Vitotronic 200, type KW6B
③	Sonde de température extérieure ATS
Production d'eau chaude sanitaire par la chaudière
⑩	Ballon d'eau chaude sanitaire
⑪	Sonde de température ECS STS
⑫	Pompe de bouclage ECS ZP
⑬	Pompe de charge ECS UPSB
Production d'eau chaude sanitaire par l'installation solaire
⑭	Sonde de température ECS STS
⑮	Pompe de bouclage ECS ZP
⑯	Pompe de charge ECS UPSB
⑰	Ballon d'eau chaude sanitaire bivalent
⑱	Sonde de température d'eau chaude sanitaire SOL
⑲	Liminateur de température de sécurité STB
⑳	Capeurs solaires
⑴	Module de régulation solaire, type SM1
⑵	Sonde de température des capteurs KOL
⑶	Divicon solaire
⑷	Pompe du circuit solaire
⑸	Pompe de charge (déstratification)
⑹	Mitigeur thermostatique automatique
⑺	Boîte de déivation
⑻	Circuit de chauffage I
⑽	Pompe de circuit de chauffage A1
	ou
	Divicon

Autres indications concernant les travaux à… (suite)

ID:4605301_1006_02
Pos.	Désignation
40	Circuit de chauffage II
44	Equipement de motorisation pour un circuit de chauffage avec vanne mélan-geuse M2
	Composants :
41	■ Sonde de température de départ M2 (sonde de température à applique) et
45	■ Commande électronique de vanne mélangeuse avec servo-moteur de van-ne mélangeuse
	ou
44	Equipement de motorisation pour un circuit de chauffage avec vanne mélan-geuse M2
	Composants :
41	■ Commande électronique de vanne mélangeuse et sonde de température de départ M2 (sonde de température à applique)
45	Servo-moteur de vanne mélangeuse
	ou
42	Servo-moteur M2 pour vanne mélangeuse à brides et fiche
43	Aquastat de surveillance pour circuit plancher chauffant
	Pompe de circuit de chauffage M2 et vanne mélangeuse 3 voies ou
	Divicon
7	Accessoires (en option)
62	Extension EA1
63	Alarmé centralisée (extension EA1 nécessaire pour Vitoladens 300-C)
	Commande externe : (extension EA1 nécessaire)
	■ Verrouillage externe
	■ Demande externe
	■ Inversion externe du programme de fonctionnement
64	Valeur de consigne externe 0 à 10 V (extension EA1 nécessaire)
65	Vitotrol 200A
66	Vitotrol 300A
67	Récepteur de radio-pilotage
68	Répartiteur de bus KM, s'il y a plusieurs appareils raccordés au bus KM
	Appareils raccordés au bus KM :
	■ Extension EA1 ⑦
	■ Vitotrol 200A ⑥5
	■ Vitotrol 300A ⑥6
	■ Vitocom 100 ⑦0
	■ Module de régulation solaire, type SM1 ⑧6
70	Vitocom 100, type GSM

Autres indications concernant les travaux à... (suite)

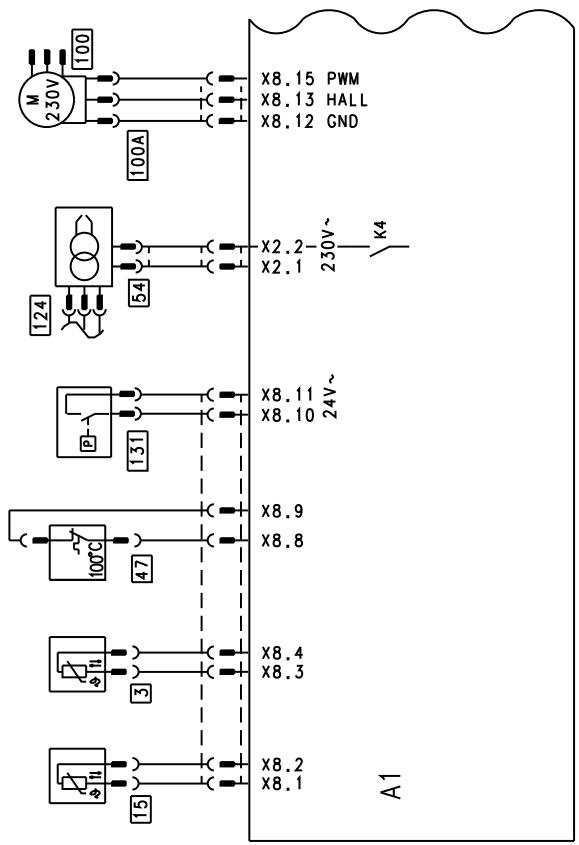

Schéma électrolyte ID:4605301_1006_02

Autres indications concernant les travaux à… (suite)

Codages nécessaires pour le schéma hydraulique 2, ID : 4605301_1006_02

Fonctionnement	Codage
Groupe solaire :fonction anti-légionnelle pour la production d'eau chaude sa-nitaire	20:1
Groupe général :installation uniquement avec un circuit de chauffage avec vanne mélangeuse avec équipement de motorisation pour vanne mélangeuse (sans circuit de chauffage non régulé)■ avec ballon d'eau chaude sanitaire■ sans ballon d'eau chaude sanitaire	00:400:3

Schéma hydraulique 3, ID : 4605302_1006_01

Un circuit de chauffage sans vanne mélangeuse et deux circuits de chauffage avec vanne mélangeuse et production d'eau chaude sanitaire (production d'eau chaude sanitaire solaire en option)

Description du fonctionnement

La régulation des circuits de chauffage ③0 / ④0 / ⑤0 et du ballon d'eau chaude sanitaire ⑩0 / ⑭4 se fait via le régulateur du circuit de chauffage de la chaudière ①. Les circuits de chauffage et le ballon d'eau chaude sanitaire sont alimentés chacun par une pompe de charge séparée ③1 / ④4 / ⑤4 et ⑬3.

Mode de chauffage

Le régulateur de chauffage de la chaudière régule la température d'eau de chaudière (=température de départ du circuit de chauffage sans vanne mélangeuse) en fonction de la température extérieure et du niveau de température du circuit de chauffage avec vanne mélangeuse.

Production d'eau chaude sanitaire sans installation solaire

Si la consigne de température ECS réglée sur la régulation ② n'est pas atteinte, le brûleur de la chaudière ① démarre et la pompe de charge ⑬ du ballon d'eau chaude sanitaire ⑩ ou ⑭ est en marche.

La production d'eau chaude sanitaire a lieu pendant les plages de fonctionnement régles sur la régulation ②, avec ou sans dispositif de priorité.

En cas de priorité absolue, les pompes de circuit de chauffage (31)/(44)/(54) des circuits de chauffage s'arrêtent et la vanne mélangeuse (45)/(55) se ferme. En cas de priorité modulée des circuits de chauffage avec vanne mélangeuse, les pompes de circuit de chauffage (44)/(54) restent enclenchées et les vannes mélangeuses (45)/(55) se ferment jusqu'à ce que la consigne de température de chaudière pour la production d'eau chaude sanitaire soit atteinte. Le circuit d'eau chaude sanitaire (10) ou (14) et les circuits de chauffage avec vanne mélangeuse (40) et (50) sont alors chauffés simultanément.

Production d'eau chaude sanitaire par l'installation solaire

Si la différence de température entre la sonde de température des capteurs (21) et la sonde de température eau chaude sanitaire (15) est supérieure au différentiel de température d'enclenchement, la pompe du circuit solaire (23) est mise en marche et le ballon d'eau chaude sanitaire (14) est chauffé.

La pompe s'arrête dans les cas suivants:

température inférieure au différentiel de température d'arrêt, dépassement de la limitation électronique de température (90 °C maximum) du module de régulation solaire (type SM1), température régée sur le limiteur de température de sécurité (si existant) atteinte.

La fonction anti-legionelle pour la production d'eau chaude sanitaire est assurée par la pompe de charge ② 4

Autres indications concernant les travaux à… (suite)

Interdiction de l'appoint du ballon d'eau chaude sanitaire par la chaudière en combinaison avec le module de régulation solaire (type SM1)

L'interdiction de l'appoint se déroule en deux étapes.

L'appoint de chauffage du ballon d'eau chaude sanitaire 14 par la chaudière 1 est interdit dès que le ballon d'eau chaude sanitaire 14 est chauffé par les capteurs 20. Pour ce faire, la consigne de température ECS pour l'appoint par la chaudière 1 est réduite. L'interdiction reste active durant un certain temps après l'arrêt de la pompe du circuit solaire 23.

En cas de chauffage interrompu par les capteurs ② (>2h), l'appoint par la chaudière ① n'a lieu que si la consigne de température ECS réglée sur la régulation de chaudière ② (codage "67") n'est pas atteinte.

Une troisième consigne de température d'eau chaude sanitaire est définie par le codage "67" de la régulation (2) (plage de réglage comprise entre 10 et 95°C). Cette valeur doit être inférieure à la 1ère consigne de température d'eau chaude sanitaire.

Le ballon d'eau chaude sanitaire 14 est rechauffé par la chaudière ① uniquement si cette valeur de consigne n'est pas atteinte par l'installation solaire.

Autres indications concernant les travaux à... (suite)

Schéma hydraulique ID : 4605302_1006_01

Matériels nécessaires

ID: 4605302_1006_01
Pos.	Désignation
①	Chaudière avec
②	Régulation
③	Vitoladens 300-C avec Vitotronic 200 type KW6B
	Sonde de température extérieure ATS
	Production d'eau chaude sanitaire par la chaudière
⑩	Ballon d'eau chaude sanitaire
⑪	Sonde de température ECS STS
⑫	Pompe de bouclage ECS ZP
⑬	Pompe de charge ECS UPSB
	Production d'eau chaude sanitaire par l'installation solaire
⑪	Sonde de température ECS STS
⑫	Pompe de bouclage ECS ZP
⑬	Pompe de charge ECS UPSB
⑭	Ballon d'eau chaude sanitaire bivalent
⑮	Sonde de température ECS SOL
⑯	Liminateur de température de sécurité STB
⑰	Capteurs solaires
⑱	Module de régulation solaire, type SM1
⑲	Sonde de température des capteurs KOL
⑳	Divicon solaire
⑴	Pompe du circuit solaire
⑵	Pompe de charge (déstratification)
⑶	Mitigeur thermostatique automatique
⑷	Boîte de déivation

Autres indications concernant les travaux à... (suite)

ID:4605302_1006_01
Pos.	Désignation
30	Circuit de chauffage I
31	Pompe de circuit de chauffage A1 ou Divicon
40/50	Circuits de chauffage II et III
41/51	Equipement de motorisation pour un circuit de chauffage avec vanne mélangeuse M2/M3
	Composants :
42/52	■ Sonde de température de départ M2/M3 (sonde de température à appli-que) et
45/55	■ Commande électronique de vanne mélangeuse avec servo-moteur de vanne mélangeuse ou
41/51	Equipement de motorisation pour un circuit de chauffage avec vanne mélangeuse M2/M3
	Composants :
42/52	Commande électronique de vanne mélangeuse et sonde de température de départ (sonde de température à applique)
45/55	Servo-moteur de vanne mélangeuse M2/M3
53	Aquastat de surveillance pour circuit plancher chauffant
44/54	Pompe de circuit de chauffage M2/M3 et vanne mélangeuse 3 voies ou Divicon

Autres indications concernant les travaux à… (suite)

ID:4605302_1006_01
Pos.	Désignation
7	Accessoires (en option)
62	Extension EA1
63	Alarmé centralisée (extension EA1 nécessaire pour Vitoladens 300-C)
	Commande externe : (extension EA1 nécessaire)
	■ Verrouillage externe
	■ Demande externe
	■ Inversion externe du programme de fonctionnement
64	Valeur de consigne externe 0 à 10 V (extension EA1 nécessaire)
65	Vitotrol 200A
66	Vitotrol 300A
67	Récepteur de radio-pilotage
68	Répartiteur de bus KM, s'il y a plusieurs apparèils raccordés au bus KM
	Appareils raccordés au bus KM :
	■ Extension EA1 7
	■ Vitotrol 200A 65
	■ Vitotrol 300A 66
	■ Vitocom 100 70
70	Module de régulation solaire, type SM1 26
	Vitocom 100, type GSM

Autres indications concernant les travaux à... (suite)

Schéma 1: 4605302_1006_01

Codages nécessaires pour le schéma hydraulique 3, ID : 4605302_1006_01

Fonctionnement	Codage
Groupe solaire :fonction anti-légionnelle pour la production d'eau chaude sa-nitaire	20:1
Groupe général :installation uniquement avec deux circuits de chauffageavec vanne mélangeuse avec équipement de motorisationpour vanne mélangeuse (sans circuit de chauffage non ré-gulé)
■ avec ballon d'eau chaude sanitaire	00:8
■ sans ballon d'eau chaude sanitaire	00:7

Régler les courbes de chauffe

Les courbes de chauffe représentant la relation entre la température extérieure et la température d'eau de chaudière ou de départ.

Plus simplement, plus la température extérieure est basse, plus la température d'eau de chaudière ou de départ est élevée.

De la température d'eau de chaudière ou de départ dépend à son tour la température ambience.

Remarque

Si vous installation de chauffage compte des circuits de chauffage avec une vanne mélangeuse, la température de départ pour le circuit de chauffage sans vanne mélangeuse est supérieure à la température de départ pour les circuits de chauffage avec vanne mélangeuse d'une différence régée (état de livraison 8 K).

Le différentiel de température peut être réglé dans l'adresse de codage 9F.

Réglage à l'état de livraison :

Pente = 1,4 Parallèle = 0

Autres indications concernant les travaux à… (suite)

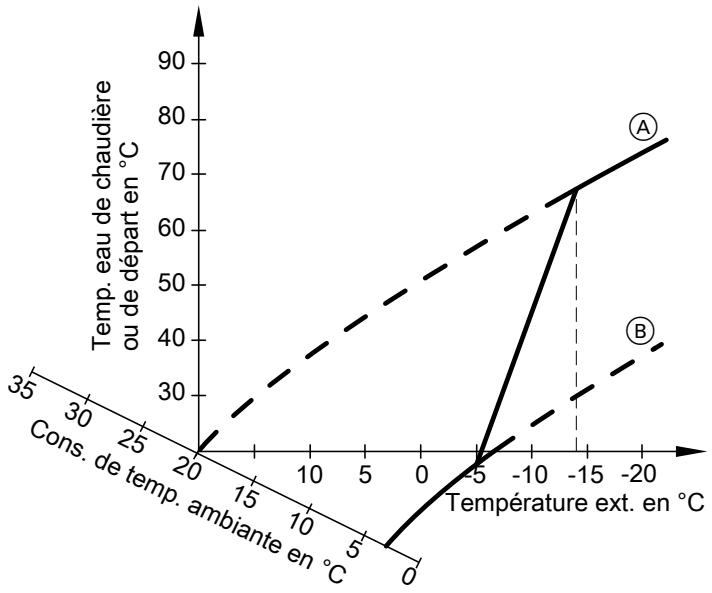

Exemple pour une température extérieure de -14^ :

Au plancher chauffant, pente de 0,2 à 0,8. Au chauffage basse température, pente de 0,8 à 1,6. Installation de chauffage avec une température d'eau de chaudière supérieure à 75 °C, pente de 1,6 à 2,0.

Modifier la pente et la parallèle

A. Modifier la pente B. Modifier la parallèle (déplacement vertical parallèle à la courbe de chauffe)

Menu elargi

2. "Chauffage"
3. Sélectionner le circuit de chauffage.
4. Courbe de chauffe
5. "Pente" ou "Parallèle"
6. Régler la courbe de chauffe conformément aux caractéristiques de l'installation.

Régler la consigne de température ambiente

Température ambiante normale

Exemple 1: modification de la température ambiente normale de 20 à 26 °C

Température d'eau de chaudière ou de départ en °C B Température extérieure en °C C Température ambiente de consigne en °C Pompe du circuit de chauffage "Arrêt" E Pompe du circuit de chauffage "Marche"

Modification de la température ambiantе normale :

Notice d'utilisation

Températureambiante réduite

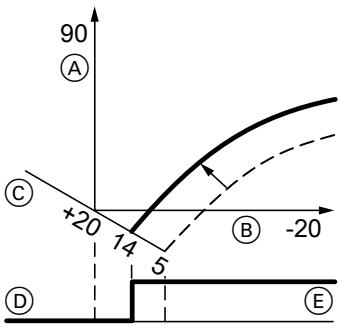

Exemple 2: modification de la température ambiente réduite de 5°C à 14°C

A Température d'eau de chaudière ou de départ en °C (8) Température extérieure en °C

Température ambiente de consigne en °C Pompe du circuit de chauffage "Arrêt" Pompe du circuit de chauffage "Marche"

Modification de la température ambiente réduite :

Notice d'utilisation

Intégrer la régulation au système LON

Le module de communication LON doit être en place.

Remarque

La transmission des données via le système LON peut durer quelques minutes.

Installation à une seule chaudière avec vitotronic 200-h et vitocom 300 (exemple)

Paramétrer les numéros des appareils raccordés au LON et les autres fonctions par le biais du codage 2 dans le groupe "Général" (voir tableau suivant).

Remarque

Un même numéro ne peut être attribué deux fois au sein d'un système LON. Une seule Vitotronic peut être codée comme gestionnaire des defaults.

Autres indications concernant les travaux à… (suite)

Régulation de chau-dière		Vitotronic 200-H		Vitotronic 200-H		Vitocom
							L'appareil n° 99

Effectuer un contrôle des appareils raccordés au LON

Le test des appareils raccordés vérifie la communication des appareils d'une installation reliés au gestionnaire des défauts.

Conditions :

La régulation doit avoir été codée comme gestionnaire des défauts (codage "79:1"). Le nombre de l'appareil raccordé au LON doit être codé dans toutes les régulations (voir page 57). La liste des appareils raccordés au LON dans le gestionnaire des défauts doit être à jour (voir page 57).

Effectuer le contrôle des appareils raccordés (participants) :

1. Appuyer en même temps sur OK et pendant 4 s environ.
2. Fonctions de maintenance
3. Contrôle des participants
4. Sélectionner le participant souhaité (par exemple le participant 10). Le contrôle du participant sélectionné est initié.
5. Les participants testés et fonctionnels sont caractérisés par la mention "OK".
6. Les participants testés et non fonctionnels sont caractérisés par la mention "Non OK".

Remarque

Pour effectuer un nouveau contrôle des participants, établir une nouvelle liste des participants avec le point de menu "Effacer la liste?"

Remarque

Si le contrôle des participants est effectué à partir d'une autre régulation, le n° de participant et la mention "Wink" s'affichent à l'écran pendant 1 mn environ.

Entretien annuel obligatoire des chaudières

Arrêté du 15 septembre 2009 relatif à l'entretien annuel des chaudières dont la puissance nominale est comprise entre 4 et 400kW. La réglementation précise les opérations qui doivent être obligatoirement menées lors de tout entretien de chaudière.

Une attestation d'entretien dont le contenu est précisé dans l'arrêté doit obligatoirement être remise au commanditaire.

Explications à donner à l'utilisateur

L'installateur est tenu de remettre la notice d'utilisation à l'utilisateur de l'installation et de lui expliquer le fonctionnement de l'installation.

Interroger et remettre à zéro l'affichage "entretien

Lorsque les valeurs limites imposées par les codages "21" et "23" dans le groupe "Chaudière" sont atteintes, le voyant de dérangement rouge clignote et "Entretien" et " " s'affichent sur l'écran du module de commande.

Acquérir et remettre à zéro le message d'entretien

Pour acquitter un message d'entretien, appuyer sur OK.

Remarque

Un message d'entretien acquitté, non remis à zéro, s'affiche de nouveau le lundi suivant.

Une fois l'entretien effectué (remettre à zéro le message d'entretien)

1. Appuyer en même temps sur OK et pendant 4 s environ.
2. Fonction de maintenance
3. Reset entretien

Remarque

Les paramètres d'entretien régés pour les heures de fonctionnement et l'intervalle de temps recommencent à 0.

Sélectionner le niveau de codage 1

• Les codages sont répartis en groupes et affichés en texte clair :
• "Général"
• "Chaudière" - Eau chaude" - Solaire"
• Circuit chauffage 1/2/3
• Tous codages app. de base

Dans ce groupe, tous les codages du niveau de codage 1 (hormis les codages du groupe "Solaire") sont affichés en ordre croissant.

• "Réglage de base"
• Les codages qui n'ont pas de fonction du fait de l'équipement de l'installation de chauffage ou du réglage d'autres codages ne sont pas affichés. Le circuit de chauffage sans vanne mélangeuse sera désigné par la suite par "Circuit chauffage 1" et les cir cuits de chauffage avec vanne mélangeuse par "Circuit chauffage 2" ou "Circuit chauffage 3".

Si les circuits de chauffage ont une désignation spécifique, la désignation s'affiche, ainsi que "CC1", "CC2" ou "CC3".

Menu Maintenance :

1. Appuyer en même temps sur OK et pendant 4 s environ.
2. Niveau de codage 1
3. Sélectionner le groupe du codage souhaité.
4. Sélectionner le codage.
5. Régler la valeur conformément aux tableaux suivants et confirmer avec OK.

Remettre tous les codages à l'état de livraison

Sélectionner "Réglage de base".

Remarque

Les codages du niveau de codage 2 sont eux aussi réinitialisés.

Généralités

Codages

Codage en état de livraison			Modification possible
Schéma hydraulique
00:1	Schéma hydraulique 1 : un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1), sans production d'ECS	00:2 à 00:10	Schémas hydrauliques, voir tableau suivant
Valeur du co-dage 00: ...	Schéma hydraulique	Description
2	1	Un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1), avec production d'eau chaude sanitaire (configuration automatique)
3	2	Un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2), sans production d'eau chaude sanitaire
4	2	Un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2), avec production d'ECS
5	2	Un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1) et un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2), sans production d'eau chaude sanitaire (configuration automatique)
6	2	Un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1) et un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2), avec production d'eau chaude sanitaire (configuration automatique)
7	3	Un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2) et un circuit de chauffage avec vanne mélangeuse M3 (circuit de chauffage 3), sans production d'eau chaude sanitaire
8	3	Un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2) et un circuit de chauffage avec vanne mélangeuse M3 (circuit de chauffage 3), avec production d'eau chaude sanitaire

Généralités (suite)

Valeur du co-dage 00: ...	Schéma hydraulique	Description
9	3	Un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1), un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2) et un circuit de chauffage avec vanne mélangeuse M3 (circuit de chauffage 3), sans production d'eau chaude sanitaire (configuration automatique)
10	3	Un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1), un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2) et un circuit de chauffage avec vanne mélangeuse M3 (circuit de chauffage 3), avec production d'eau chaude sanitaire (configuration automatique)

Codage en état de livreaison		Modification possible
N° de participant
77:1	Nombre d'appareil rac- cordé au bus LON	77:2 à 77:99	N° d'appareil raccordé aubus LON régiable de 1 à99 :1 - 4 = chaudière5 = cascade10 - 98 = Vitotronic 200-H99 = VitocomRemarqueUn nombre ne peut être attrahibué qu'une seule fois.

Maison individuelle/petit collectif
7F:1	Maison individuelle	7F:0	Petit collectifPossibilité de régler sépa-rément le programme va-cances et la programma-tion horsaire pour la produc-tion d'ECS

Généralités (suite)

Codage en état de livreaison		Modification possible
Bloquer la commande
8F:0	Tous les organes de commande sont fonction-nels	8F:1	Tous les organes de commande sont verrouillés
		8F:2	Seuls les réglages de base sont utilisables
Consigne de température de départ avec demande externe
9b:70	Consigne de température de départ en cas de démande exterme 70 °C	9b:0 à 9b:127	Consigne de température de départ en cas de démande exterme régiable de 0 à 127 °C (limitée par les paramètres spécifique à la chaudière)

Codages

Codage en état de livraison		Modification possible
Entretien brûleur : exprimé en centaines d'heures de fonct.
21:0	Pas de périodicité d'en-tretien (heures de fon-c-tionnement) réglée	21:1 à 21:100	Nombre d'heures de fon-c-tionnement du brûleur jusqu'àau prochain entretien régiable de 100 à 10 000 h ; 1 pas de réglage ≦ 100 h
Périodicité d'entretien exprimée en mois
23:0	Pas de périodicité pour l'entretien du brûleur	23:1 à 23:24	Périodicité régable de 1 à 24 mois
Message entretien
24:0	Pas de message "Entre-tien" à l'écran	24:1	Message "Entretien" à l'écran (le codage est auto-matiquement modifié, il doit être remis à zéro manuelle après entre-tien)

Eau chaude

Codages

Codage en état de livraison		Modification possible
Consigne de température ECS pour interdiction de l'appoint
67:40	Avec production d'ECS solaire : consigne de temperature ECS 40 °C. Au-delà de la consigné réGlée, l'interdiction de production d'ECS est active.	67:0 à67:95	Consigne de température ECS régblable de 0 à 95 °C (limiterée par des paramètres spécifiques à la chau-dière)
Libération pompe de bouclage
73:0	Pompe de bouclage ECS : en "Marche" suivant la programmation hora	73:1 à73:6	En "Marche" 1 à 6 fois/hpendant 5 mn durant la programmation hora
		73:7	En "Marche" en permanence

Solaire

Codages

Codage en état de livraison		Modification possible
Pompe circuit solaire à asservissement de vitesse
02:0	Pompe du circuit solaire (à plusieurs allures) sans asservissement de vitesse	02:1	Pompe du circuit solaire (à plusieurs allures) à asser-vissement de vitesse avec commande par train d'on-des
		02:2	Pompe du circuit solaire à asservissement de vitesse avec commande PWM
Température maximale d'eau chaude sanitaire
08:60	La pompe du circuit solaire est arrêtée lorsque la température ECS efféctive atteint 60°C (tem-perature maximale ECS)	08:10 à 08:90	La température maximale ECS est régable de 10 à 90 °C

Solaire (suite)

Codage en état de livraison		Modification possible
Réduction de la durée de stagnation
0A:5	Afin de protégger les com- posants de l'installation et le fluide caloporteur, la vi- tesse de la pompe du cir- cuit solaire est réduite lorsque la différence entre la température ECS effective et la consigne de température ECS est inférieure à 5 K	0A:0 à 0A:40	La différence entre la con- signe de température ECS et la consigne d'enclença- ment de la fonction de ré- duction du temps de sta- gnation est régable de 0 à 40 K
Débit volumique circ. solaire
0F:70	Le débit volumique du cir- cuit solaire à la vitesse maximale de la pompe est réglé sur 7 l/mn.	0F:1 à 0F:255	Débit volumique du circuit solaire régable de 0,1 à 25,5 l/mn.

Solaire (suite)

Codage en état de livreaison		Modification possible
Fonctions étendues de la régulation solaire
20:0	Pas de fonction de régulation étendue active	20:1	Fonction anti-légionelle pour la production d'eau chaude sanitaire
		20:2	2ème régulation à différents tiel de température
		20:3	2ème régulation à différents tiel de température et fonction anti-légionnelle
		20:4	2ème régulation à différents tiel de température pour appoint de chauffage
		20:5	Fonction thermostat
		20:6	Fonction thermostat et fonction anti-légionnelle
		20:7	Chauffage solaire via un échangeur de chaleur externe sans sonde de température supplémentaire
		20:8	Chauffage solaire via un échangeur de chaleur externe avec sonde de température supplémentaire
		20:9	Chauffage solaire de deux ballons d'eau chaude sanitaire

Circuit chauffage 1, circuit chauffage 2, circuit chauffage 3

Codages

Codage en état de livraison		Modification possible
Priorité à la production d'ECS
A2:2	Priorité à la production d'ECS sur la pompe de circuit de chauffage	A2:0	Sans priorité à la production d'ECS sur la pompe de circuit de chauffage
		A2:1	Priorité à la production d'ECS sur la vanne mélangeuse. La vanne mélangeuse est fermée pendant la production d'ECS. La pompe de circuit de chauffage fonctionne.
		A2:3 à A2:15	Priorité modulée sur la vanne mélangeuse. Une quantité de chaleur réduite arri-ve au circuit de chauffage.
Fonction économique température extérieure
A5:5	Avec fonction de logique de pompe (régime économique): pompe de circuit de chauffage à l"Arrêt" lorsque la température extérieure (TE) est supé-rieure de 1 K à la consi-gne de température am-biante (TACons)TE > TACons + 1 K	A5:0	Sans fonction de logique de pompe
		A5:1 à A5:15	Avec fonction de logique de pompe : pompe de cir-cuit de chauffage à l"Arrêt", voir tableau suivant

5686 856-F

Valeur du codage A5 : ...	Avec fonction de logique de pompé : pompé de cir-cuit de chauffage à l"Arrêt"
1	TE > TAcons + 5 K
2	TE > TAcons + 4 K
3	TE > TAcons + 3 K
4	TE > TAcons + 2 K
5	TE > TAcons + 1 K
6	TE > TAcons
7	TE > TAcons - 1 K
à	TE > TAcons - 9 K
15

Codage en état de livreaison		Modification possible
Fonction économique étendue temp. extérieure amortie
A6:36	Régime économique étendu non activé	A6:5 à A6:35	Régime économique étendu activé ; pour une valeur variable régblable de 5 à 35 °C plus 1 °C, le brûleur et la pompe de circuit de chauffage sont arrêtés et la vanne mélangeuse fer-mée. La température exté-rieure amortie sert ici de ré-férence. Celle-ci se compose de la température extérieure effective et d'une constante de temps qui tient compte du refroidisse-ment d'un bâtiment moyen.
Fonction économique étendue vanne mélangeuse
A7:0	Sans fonction économique de la vanne mélangeuse (uniquement dans le cas d'un circuit de chauffage avec vanne mélangeuse)	A7:1	Avec fonction économique de la vanne mélangeuse (logi-que de pompé étendue) : pompé de circuit de chauf-fage également à l"Ar-rêt":■ Lorsque la vanne mélan-geuse demeure fermée plus de 20 mn. Pompe de circuit de chauf-fage en "Marche":■ Lorsque la vanne mélan-geuse passée en marche régulée.■ En cas de risque de gel.

Codage en état de livreaison		Modification possible
Durée d'arrêt de pompe lors du passage à marche réduite
A9:7	Avec temps d'arrêt de la pompe : pompe de circuit de chauffage à l"Arrêt" lors d'une modification de la consigne suite à un changement du mode de fonctionnement ou lors de modifications de la consigne de température ambiente	A9:0	Sans temps d'arrêt de la pompe
		A9:1 à A9:15	Avec temps d'arrêt de la pompe, réglable de 1 à 15
En fonction de la temp. ext./Compensation temp. ambiente
b0:0	Avec commande à distance : marche normale/marche réduite en fonction de la température extérieure (ne modifier le codage que pour le circuit de chauffage avec vanne mélangeuse)	b0:1	Marche normale en fonction de la température extérieureMarche réduite avec compensation par la sonde de température ambiente
		b0:2	Marche normale avec compensation par la sonde de température ambienteMarche réduite en fonction de la température extérieure
		b0:3	Marche normale/marge réduite avec compensation par la sonde de température ambiente
Fonction économique température ambiente
b5:0	Avec commande à distance : sans fonction de logique de pompe en fonction de la température ambiente (ne modifier le codage que pour le circuit de chauffage avec vanne mélangeuse)	b5:1 à b5:8	Fonction de logique de pompe, voir tableau suvant

Codage en état de livreaison		Modification possible
Température min. de départ du circuit de chauffage
C5:20	Limitationlectronique de la température mini-male de départ à 20 °C	C5:1àC5:127	Limitation de la températuré minimale régblable de 1 à127 °C (limiteré par les pa-ramètres spécifique à lachaudière)

Température maximale de départ CC
C6:74	Limitation électronique de la tempéuration maxi-male de départ à 74 °C	C6:10 à C6:127	Limitation de la températuré maximale régiable de 10 à 127 °C (limiterée par les paramètres spécifique à la chaudière)

Inversion du programme de fonctionnement
d5:0	Le dispositif external d'in-version du programme de fonctionnement commute le programme de fonctionnement sur "Marche permanente à température ambiente réduite" ou mode "Veille"	d5:1	Le dispositif external d'in-version du programme de fonctionnement commute le programme de fonctionnement sur "Marche permanente à température ambiente normale" (en fonction des codages 3A, 3b et 3C)

Codage en état de livraison		Modification possible
Dispositif ext. d'inversion du programme de fonctionnement
d8:0	Pas d'inversion du programme de fonctionnement par l'extension EA1	d8:1	Inversion du programme de fonctionnement par l'en-trée DE1 de l'extension EA1
		d8:2	Inversion du programme de fonctionnement par l'en-trée DE2 de l'extension EA1
		d8:3	Inversion du programme de fonctionnement par l'en-trée DE3 de l'extension EA1
Fonction séchage chape

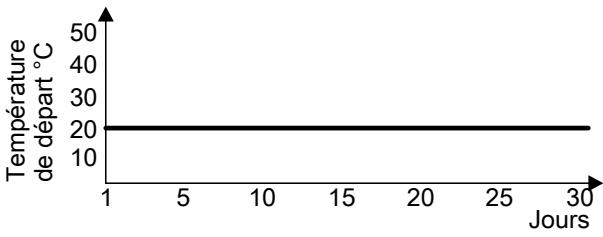

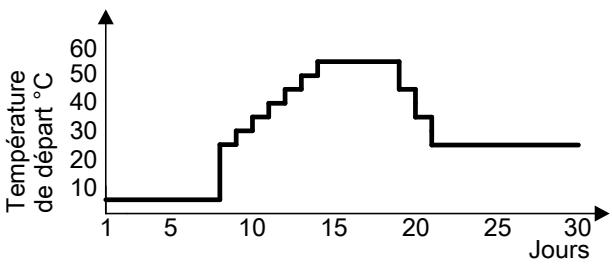

F1:0	Fonction séchage de chape non activée	F1:1 à F1:6	Fonction séchage de cha-pe régiable selon 6 profils de température/temps différents (voir page 132)
		F1:15	Température de départ 20°C en permanence
Programmation de la durée du régime réceptions
F2:8	Limitation temporelle pour le régime réceptions ou inversion exter du programme de fonction- nement par contact : 8 h *1	F2:0	Pas de limitation temporel-le pour le régime récep-tions*1
		F2:1 à F2:12	Limitation temporelle ré-glable de 1 à 12h*1
Début augmentation de température
F8:-5	Liminé de température pour l'augmentation de la consigne de température réduite -5 °C, voir exemple page 134. Prendre en compte le ré-glage du codage "A3"	F8:+10 à F8:-60	Liminé de température ré-glable de +10 à -60 °C
		F8:-61	Fonction inactive

Codage en état de livreaison		Modification possible
Fin augmentation de temp.
F9:-14	Limite de température pour l'arrêt du régime ré- duit -14 °C, voir exemple page 134.	F9:+10 à F9:-60	Limite de température pour le passage de la consigne de température ambiente à la valeur en marche norma- le régiable de +10 à -60 °C

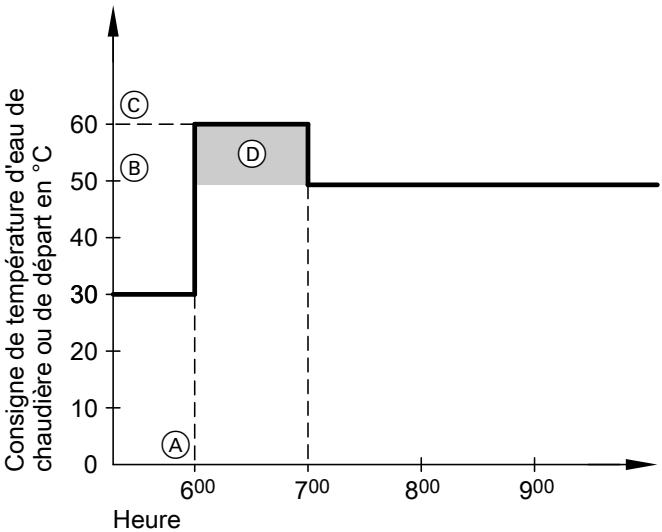

Augmentation de la consigne de température de départ
FA:20	Augmentation de 20 % de la consigne de tempéra- ture d'eau de chaudière ou de départ lors du pas- sage de la marche rédui- te à la marche normale. Voir exemple page 135.	FA:0 à FA:50	Augmentation de la tempé- rature régiable de 0 à 50%
Durée de l'augmentation de la consigne de temp. de départ
Fb:30	Durée de l'augmentation de la consigne de tempé- rature d'eau de chaudière ou de départ (voir codage "FA") 60 mn. Voir exemple page 135.	Fb:0 à Fb:150	Durée régiable de 0 à 300 mn ; 1 pas de réglage ≦ 2 mn

Sélectionner le niveau de codage 2

Le niveau de codage 2 donne accès à tous les codages. Les codages sont répartis en groupes :

• "Général" "Chaudière" - Eau chaude" - Solaire"
• Circuit chauffage 1/2/3
• Tous codages app. de base

Dans ce groupe, tous les codages (hormis les codages du groupe "Solaire") sont affichés en ordre croissant. - "Réglage de base"

• Les codages qui n'ont pas de fonction du fait de l'équipement de l'installation de chauffage ou du réglage d'autres codages ne sont pas affichés. Le circuit de chauffage sans vanne mélangeuse sera désigné par la suite par "Circuit chauffage 1" et les circuits de chauffage avec vanne mélangeuse par "Circuit chauffage 2" ou "Circuit chauffage 3".

Si les circuits de chauffage ont une désignation spécifique, la désignation s'affiche, ainsi que "CC1", "CC2" ou "CC3".

Menu Maintenance :

1. Appuyer en même temps sur OK et pendant 4 s environ.
2. Appuyer en même temps sur OK et pendant 4 s environ.
3. Niveau de codage 2
4. Sélectionner le groupe du codage souhaité.
5. Sélectionner le codage.
6. Régler la valeur conformément aux tableaux suivants et confirmer avec OK.

Remettre tous les codages à l'état de livraison

Sélectionner "Réglage de base".

Remarque

Les codages du niveau de codage 1 sont eux aussi réinitialisés.

Généralités

Codages

Codage en état de livreaison		Modification possible
00:1	Schéma hydraulique 1 : un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1), sans production d'ECS	00:2 à 00:10	Schémas hydrauliques, voir tableau suivant

Valeur du co-dage 00: ...	Schéma hydraulique	Description
2	1	Un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1), avec production d'eau chaude sanitaire (configuration automatique)
3	2	Un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2), sans production d'eau chaude sanitaire
4	2	Un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2), avec production d'ECS
5	2	Un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1) et un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2), sans production d'eau chaude sanitaire (configuration automatique)
6	2	Un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1) et un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2), avec production d'eau chaude sanitaire (configuration automatique)
7	3	Un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2) et un circuit de chauffage avec vanne mélangeuse M3 (circuit de chauffage 3), sans production d'eau chaude sanitaire
8	3	Un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2) et un circuit de chauffage avec vanne mélangeuse M3 (circuit de chauffage 3), avec production d'eau chaude sanitaire

Généralités (suite)

Valeur du co-dage 00: ...	Schéma hydraulique	Description
9	3	Un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1), un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2) et un circuit de chauffage avec vanne mélangeuse M3 (circuit de chauffage 3), sans production d'eau chaude sanitaire (configuration automatique)
10	3	Un circuit de chauffage sans vanne mélangeuse A1 (circuit de chauffage 1), un circuit de chauffage avec vanne mélangeuse M2 (circuit de chauffage 2) et un circuit de chauffage avec vanne mélangeuse M3 (circuit de chauffage 3), avec production d'eau chaude sanitaire (configuration automatique)

Codage en état de livreaison		Modification possible
32:0	Ne pas modifier.
35:0	Sans extension EA1	35:1	Avec extension EA1 (dé-tection automatique)
36:0	Fonction sortie 157 sur l'extension EA1 : messa-ge de défaut	36:1	Fonction sortie 157 : pom-pe d'alimentation de sous-station
		36:2	Fonction sortie 157 : pom-pe de bouclage ECS
3A:0	Fonction de l'entrée DE1 sur l'extension EA1 : sans fonction	3A:1	Fonction de l'entrée DE1 : inversion du programme de fonctionnement
		3A:2	Fonction de l'entrée DE1 : demande externe avec consigne de température de départ. Réglage de la consigne de température de départ en cas de demande externe : codage 9b.
		3A:3	Fonction de l'entrée DE1 : verrouillage externe.

Généralités (suite)

Codage en état de livreaison		Modification possible
		3A:4	Fonction de l'entrée DE1 :verrouillage externe avecentrée de message de dé-faut
		3A:5	Fonction de l'entrée DE1 :entrée de message de dé-faut
		3A:6	Fonction de l'entrée DE1 :fonciptionnement bref de lapompe de bouclage ECS(impulsion).Réglage de la durée de fonciptionnement de la pompe de bouclage ECS : codage 3d
3b:0	Fonction de l'entrée DE2 sur l'extension EA1 : sans fonction	3b:1	Fonction de l'entrée DE2 :inversion du programmede fonciptionnement
		3b:2	Fonction de l'entrée DE2 :demande externe avecconsigne de températurede départ.Réglage de la consignede température de départ encas de demande externecodage 9b.
		3b:3	Fonction de l'entrée DE2 :verrouillage externe.
		3b:4	Fonction de l'entrée DE2 :verrouillage externe avecentREE de message de dé-faut
		3b:5	Fonction de l'entrée DE2 :entREE de message de dé-faut
		3b:6	Fonction de l'entrée DE2 :fonciptionnement bref de lapompe de bouclage ECS(impulsion).

Généralités (suite)

5686 856-F

Codage en état de livraison		Modification possible
			Réglage de la durée de fonctionnement de la pompe de bouclage ECS : codage 3d
3C:0	Fonction de l'entrée DE3 sur l'extension EA1 : sans fonction	3C:1	Fonction de l'entrée DE3 : inversion du programme de fonctionnement
		3C:2	Fonction de l'entrée DE3 : demande externe avec consigne de température de départ. Réglage de la consigne de température de départ en cas de demande externe : codage 9b.
		3C:3	Fonction de l'entrée DE3 : verrouillage externe.
		3C:4	Fonction de l'entrée DE3 : verrouillage externe avec entrée de message de dé-faut
		3C:5	Fonction de l'entrée DE3 : entrée de message de dé-faut
		3C:6	Fonction de l'entrée DE3 : fonctionnement bref de la pompé de bouclage ECS (impulsion). Réglage de la durée de fonctionnement de la pompe de bouclage ECS : codage 3d
3d:5	Durée de fonctionnement de la pompé de bouclage ECS en fonctionnement bref : 5 mn	3d:1 à 3d:60	Durée de fonctionnement de la pompé de bouclage ECS régiable de 1 à 60 mn
52:0	Ne pas modifier.
54:0	Sans installation solaire	54:1	Avec Vitosolic 100 (détection automatique)
		54:2	Avec Vitosolic 200 (détection automatique)

Généralités (suite)

Codage en état de livraison		Modification possible
		54:4	Avec module de régulation solaire SM1 avec fonction supplémentaire, par ex. appoint chauffage (détection automatique)
6E:50	Ne pas modifier
76:0	Sans module de communication LON	76:1	Avec module de communication LON (détection automatique)
77:1	Nombre d'appareil racordé au bus LON	77:2 à 77:99	N° d'appareil raccordé au bus LON régiable de 1 à 99 :1 - 4 = chaudière5 = cascade10 - 98 = Vitotronic 200-H99 = VitocomRemarqueUn nombre ne peut être attribué qu'une seule fois.
79:1	Avec module de communication LON : la régulation est gestionnaire des défauts	79:0	La régulation n'est pas gestionnaire des défauts
7b:1	Avec module de communication LON : la régulation transmet l'heure	7b:0	Ne pas transmettre l'heure
7F:1	Maison individuelle	7F:0	Petit collectifPossibilité de régler sépa-rément le programme vas-cances et la programma-tion horsaire pour la produc-tion d'ECS
80:6	Message de début si le début persiste au moins 30 s	80:0	Message de début immé-diat
		80:2 à 80:199	Durée minimale du début pour faire apparaitre le message de début, régla-ble de 10 s à 995 s ; 1 pas de réglage ≦ 5 s

5686 856-F

Généralités (suite)

5686 856-F

Codage en état de livraison		Modification possible
81:1	Inversion automatiqueheure d'été/heure d'hiver	81:0	Inversion manuelle heures d'été/heure d'hiver
		81:2	Utilisation du récepteur deradio-pilotage (detectionautomatique)
		81:3	Avec module de communication LON : la régulationreçoit l'heure
88:0	Affichage de la tempéra-ture en °C (Celsius)	88:1	Affichage de la températeu en °F (Fahrenheit)
8A:175	Ne pas modifier
8F:0	Tous les organes decommande sont fonctionnels	8F:1	Tous les organes de commande sont verrouillés
		8F:2	Seuls les réglages de base sont utilisables
90:128	Constante de temps pourle calcul de l'évolution dela température extérieuredifferentiée 21,3 h	90:1à90:199	Suivant la valeur régée,adaptation rapide (valeursinférieures) ou lente (vaileurs supérieures) de latempérature de départ encas de modification de la température extérieure ;1 pas de réglage ≧ 10 mn
94:0	Ne pas modifier.
95:0	Sans interface de com-munication Vitocom 100	95:1	Avec interface de commu-nication Vitocom 100 (dé-tection automatique)
97:0	Avec module de commu-nication LON : utilisationinterne de la températureextérieure de la sonderaccordée à la régulation	97:1	La régulation reçoit la tempe-rature extérieure
		97:2	La régulation transmet la température extérieure à laVitotronic 200-H
98:1	Numéro d'installationViessmann (en associa-tion avec la surveillancede plusieurs installationspar le biais d'unVitocom 300)	98:1à98:5	Numéro d'installation ré-glable de 1 à 5
99:0	Ne pas modifier
9A:0	Ne pas modifier

Généralités (suite)

Codage en état de livreaison		Modification possible
9b:70	Consigne de température de départ en cas de démande externe 70 °C.	9b:0 à 9b:127	Consigne de température de départ en cas de démande externe régiable de 0 à 127 °C (limitée par les paramétres spécifique à la chaudière)
9C:20	Surveillance des appa-reils raccordés au LON. Si un apparéil ne répond pas, les valeurs internes prescrites par la régulation sont prises en compte au bout de 20 mn. Ce n'est qu'als lors qu'un message de défaut est affché.	9C:0	Aucune surveillance
		9C:5 à 9C:60	Durée régiable de 5 à 60 mn
9F:8	Différentiel de températuré de 8 K ; uniquement en association avec un cir-cuit vanne mélangeuse	9F:0 à 9F:40	Différentiel de température régiable de 0 à 40 K

Chaudière

Codages

Codage en état de livreaison		Modification possible
04:1	Durée de pause minimale du brûleur en fonction de la charge de la chaudière (imposée par la fiche de codage de la chaudière)	04:0	Durée de pause minimale du brûleur régée de ma-nière fixe (imposée par la fiche de codage de la chau-dière)
06:···	Limitation de la tempéra-ture maximale de l'eau de chaudière, imposée par la fiche de codage de la chaudière en °C	06:20 à 06:127	Limitation de la températe maximale d'eau de chaudière régable au sein des plages prescrites par la chaudière
0d:0	Ne pas modifier
0E:0	Ne pas modifier

Chaudière (suite)

Codage en état de livraison		Modification possible
21:0	Pas de périodicité d'en-tretien (heures de fon-c-tionnement) régée	21:1 à 21:100	Nombre d'heures de fon-c-tionnement du brûleur jusqu'au prochain entretien régable de 100 à 10 000 h ; 1 pas de réglage ≦ 100 h
23:0	Pas de périodicité pour l'entretien du brûleur	23:1 à 23:24	Périodicité régable de 1 à 24 mois
24:0	Pas de message "Entre-tien" à l'écran	24:1	Message "Entretien" à l'écran (le codage est auto-matiquement modifié, il doit être remis à zéro manuelle après entre-tien)
26:0	Consommation de com-bustible du brûleur (1ère allure) ; pas de comptage si "26:0" est codé	26:1 à 26:255	Entrée de 0,1 à 25,5 ; 1 pas de réglage ≦ 0,1 litre ou gallon/heure
29:0	Consommation de com-bustible du brûleur (1ère et 2ème allure) ; pas de comptage si "29:0" est codé	29:1 à 29:255	Entrée de 0,1 à 25,5 ; 1 pas de réglage ≦ 0,1 litre ou gallon/heure
2E:0	Ne pas modifier
38:0	Etat du boîtier de contrôle de brûleur : marche (au-cun défaut)	38:≠0	Etat du boîtier de contrôle de brûleur : défaut

Eau chaude

Codages

Codage en état de livraison		Modification possible
Eau chaude sanitaire
56:0	Consigne de température ECS régable de 10 à 60 °C	56:1	Consigne de température ECS régable de 10 à plus de 60 °C
			Remarque La valeur maximale dé-pend de la fiche de codage de la chaudière.Prendre en compte la tem-perature ECS maximale admissible.
58:0	Sans fonction anti-légionnelle pour la produc-tion d'eau chaude sanitai-re	58:10 à 58:60	Entrée d'une 2ème consi-gne de température ECS ; régable de 10 à 60 °C (res-specter le codage "56").
59:0	Production d'ECS : consigne d'enclench-ment -2,5 K consigne d'arrêt +2,5 K	59:1 à 59:10	Consigne d'enclench-ment régable de 1 à 10 K en développé de la valeur de consigne
5E:0	La pompé de charge ECS reste en marche régulée avec le signal "Verrouilla-ge externe"	5E:1	La pompé de charge ECS s'arrêté avec le signal "Ver-rouillage externe"
		5E:2	La pompé de charge ECS s'enclenché avec le signal "Verrouillage externe"
5F:0	La pompé de charge ECS reste en marche régulée avec le signal "Demande externe"	5F:1	La pompé de charge ECS s'arrêté avec le signal "De-mande externe"
		5F:2	La pompé de charge ECS s'enclenché avec le signal "Demande externe"

Eau chaude (suite)

5686 856-F

Codage en état de livraison		Modification possible
60:20	Pendant la production d'eau chaude sanitaire, la température d'eau de chaudière est supérieure de 20 K maximum à la consigne de température ECS	60:5 à 60:25	Différence entre la temporature d'eau de chaudière et la consigne de température ECS régable de 5 à 25 K
62:2	Temporisation de l'arrêt de la pompe de charge de 2 mn après production d'ECS	62:0	Pompe de charge sans temporisation de l'arrêt
		62:1 à 62:15	Durée de temporisation de l'arrêt régable de 1 à 15 mn
65:0	Ne pas modifier.
67:40	Avec production d'ECS solaire : consigne de température ECS 40 °C. L'in-terdiction de l'appoint est activée au-delà de la valeur de consigne régée	67:0 à 67:95	Consigne de température ECS régable de 0 à 95 °C (limiterée par des paramètres spécifiques à la chaudière)
6E:50	Ne pas modifier.
6F:...	Puisance maximale en production d'ECS en %, prescrite par la fiche de codage de la chaudière	6F:0 à 6F:100	Puisance maximale en production d'ECS régable de la puissance minimale à 100 %
71:0	Pompe de bouclage ECS : en "Marche" suivant la programmation horaire	71:1	"Arrêt" pendant la production d'ECS à la 1ère consigne
		71:2	"Marche" pendant la production d'ECS à la 1ère consigne
72:0	Pompe de bouclage ECS : en "Marche" suivant la programmation horaire	72:1	"Arrêt" pendant la production d'ECS à la 2ème consigne
		72:2	"Marche" pendant la production d'ECS à la 2ème consigne
73:0	Pompe de bouclage ECS : en "Marche" suivant la programmation horaire	73:1 à 73:6	En "Marche" 1 à 6 fois/hpendant 5 mn durant la programmation horaire
		73:7	En "Marche" en permanence

Codages

Codage en état de livraison		Modification possible
Aucune fonction affectée
00:8	La pompe du circuit so-laire s'enclenché lorsque la température des cap-teurs dépasse la temporé-rature d'eau chaude sanitaire effective de 8 K	00:2 à 00:30	La différence entre la tem-pérature ECS effective et la consigne d'enclenchement de la pompe du circuit so-laire est réglable de 2 à 30 K
01:4	La pompe du circuit so-laire s'arrête lorsque la différence entre la temporé-rature des capteurs et la température d'eau chaude sanitaire effective est inférieure à 4 K	01:1 à 01:29	La différence entre la tem-pérature ECS effective et la consigne d'arrêt de la pompe du circuit solaire est ré-glable de 1 à 29 K
02:0	Pompe du circuit solaire (à plusieurs allures) sans asservissement de vitesse	02:1	Pompe du circuit solaire (à plusieurs allures) à asser-vissement de vitesse avec commande par train d'on-des
		02:2	Pompe du circuit solaire à asservissement de vitesse avec commande PWM
03:10	Le différentiel entre la temporé-rature des cap-teurs et la temporé-rature d'eau chaude sanitaire effective est régla sur 10 K	03:5 à 03:20	Le différentiel entre la tem-pérature des capteurs et la temporé-rature ECS effective est réglable de 5 à 20 K
04:4	Coefficient de réglage de la modulation de vitesse 4 %/K	04:1 à 04:10	Coefficient de réglage ré-glable de 1 à 10 %/K
05:10	Vitesse minimale de la pompe du circuit solaire 10 % de la vitesse maxi-male	05:2 à 05:100	La vitesse minimale de la pompe du circuit solaire est réglable de 2 à 100 %
06:75	Vitesse maximale de la pompe du circuit solaire 75 % de la vitesse maxi-male possible	06:2 à 06:100	La vitesse maximale de la pompe du circuit solaire est réglable de 1 à 100 %

5686 856-F

Solaire (suite)

Codage en état de livraison		Modification possible
07:0	Fonction d'intervalle de la pompe du circuit solaire désactivée	07:1	Fonction d'intervalle de la pompe du circuit solaire activéePour une détéction plus précise de la température des capteurs, la pompe du circuit solaire est enclenchée de façon cyclique pour une courte durée
08:60	La pompe du circuit solaire est arrêtée lorsque la température ECS effective atteint 60°C (température maximale ECS)	08:10 à 08:90	La température maximale ECS est régable de 10 à 90 °C
09:130	La pompe du circuit solaire s'arrête lorsque la température des cap-teurs atteint 130°C (température maximale des capteurs pour la protection des composants de l'installation)	09:20 à 09:200	La température est régla-ble de 20 à 200 °C
0A:5	Afin deprotégéres com-posants de l'installation et le fluide caloporteur, la vi-tesse de la pompe du cir-cuit solaire est réduite lorsque la différence entre la température ECS effective et la consigne de température ECS est inférieure à 5 K	0A:0 à 0A:40	La différence entre la consigne de température ECS et la consigne d'enclenchement de la fonction de réduction du temps de sta-gnation est régable de 0 à 40 K
0b:0	Fonction de mise hors gel des capteurs désactivée	0b:1	Fonction de mise hors gel des capteurs activée (inuti-le avec le fluide caloporteur Viessmann)

Solaire (suite)

Codage en état de livreaison		Modification possible
0C:1	Surveillance du delta T activée. Un débit volumique trop faible ou nul au sein du circuit solaire est détecté.	0C:0	Surveillance du delta T désactivée.
0d:1	Surveillance de circulation nocturne activée. Un débit volumique non souhaité dans le circuit solaire (par ex. la nuit) est détecté.	0d:0	Surveillance de circulation nocturne désactivée.
0E:1	Détermination du rendement solaire avec le flui de caloporteur Viessmann	0E:2	Détermination du rendement solaire avec de l'eau comme fluide caloporteur (ne pas régler car seul le fonctionnement avec le fluide caloporteur Viessmann est possible)
		0E:0	Détermination du rendement solaire désactivée
0F:70	Le débit du circuit solaire à la vitesse maximale de la pompe est régle sur 7 l/mn	0F:1 à 0F:255	Débit du circuit solaire régblable de 0,1 à 25,5 l/mn
10:0	Régulation de la tempête cible désactivée (voir codage 11)	10:1	Régulation de la tempête cible activée

Solaire (suite)

Codage en état de livraison		Modification possible
11:50	Consigne de température ECS solaire 50 °C. ■ Régulation de tempé-rature cible activée (codage 10:1): température à laquelle l'eau chauffée par l'énergie solaire doit être stockée dans le gallon d'eau chaude sanitaire. ■ Fonctions de régulationétendues régles sur lechauffage de deux balons d'eau chaude sa-nitaire (codage 20:8): lorsque la température effective d'un des balons d'eau chaude sa-nitaire atteint la tempé-rature ECS régée, lechauffage bascule sur le deuxieme gallon.	11:10 à 11:90	La consigne de températuré ECS solaire est régable de 10 à 90 °C
12:20	Température minimale du capteur 20 °C. La pompe du circuit so-laire ne s'enclenché que lorsque la température minimale des capteurs réglée à la sonde de tempé-rature des capteurs est dépassée.	12:0	Fonction température mini-male des capteurs désacti-vée
		12:1 à 12:90	La température minimale des capteurs est régable de 1 à 90 °C

Solaire (suite)

Codage en état de livreaison		Modification possible
20:0	Pas de fonction de régulation étendue active	20:1	Fonction anti-légionnelle pour la production d'eau chaude sanitaire
		20:2	2ème régulation à différents tiel de température
		20:3	2ème régulation à différents tiel de température et fonction anti-légionnelle
		20:4	2ème régulation à différents tiel de température pour appoint de chauffage
		20:5	Fonction thermostat
		20:6	Fonction thermostat et fonction anti-légionnelle
		20:7	Chauffage solaire via un échangeur de chaleur ex-terne sans sonde de températe supplémentaire
		20:8	Chauffage solaire via un échangeur de chaleur ex-terne avec sonde de températe supplémentaire
		20:9	Chauffage solaire de deux ballons d'eau chaude sanitaire
22:8	Différence de température d'enclenchement pour l'appoint de chauffage : 8 K.La sortie de commande 22 est enclenchée lors que la température à la sonde 7 a dépassé la température à la sonde 10 de la valeur réglée.	22:2 à 22:30	La différence de tempéra-ture d'enclenchement pour l'appoint de chauffage est régiable de 21 à 30 K

Solaire (suite)

Codage en état de livreaison		Modification possible
23:4	Différence de températu- re d'arrêt pour l'appoint de chauffage : 4 K. La sortie de commande 22 est désactivée lors- que la température à la sonde 7 est inférieure à la consigne d'arrêt. La consigne d'arrêt est la somme de la température à la sonde 10 et de la valeur régée pour la différence de température d'arrêt.	23:2 à 23:30	La différence de tempéra-ture d'arrêt pour l'appoint de chauffage est régiable de 1 à 29 K

Solaire (suite)

Codage en état de livraison		Modification possible
24:40	Température d'encl寒- chement pour la fonction thermostat 40 °C.Temperature d'enclen- chement fonction ther- mostat ≤ température d'arrêt fonction thermos- tat :fonction thermostat par ex. pour l'appoint. La sor- tie de commande 22 est activée lorsque la tempé- rature à la sonde 7 est inférieure à la températu- re d'enclenchement de la fonction thermostat.Temperature d'enclen- chement fonction ther- mostat > température d'arrêt fonction thermos- tat :fonction thermostat par ex. pour l'utilisation du surplus de chaleur. La sortie de commande 22 est activée lorsque la température à la son- de 7 est supérieure à la température d'enclen- chement de la fonction thermostat.	24:0 à24:100	La température d'enclen- chement pour la fonction thermostat est régable de 0 à 100 K

Solaire (suite)

Codage en état de livraison		Modification possible
25:50	Température d'arrêt pour la fonction thermostat 50 °C.Temperature d'enclenchement fonction thermostat ≤ température d'arrêt fonction thermosat :fonction thermostat par ex. pour l'appoint. La sortie de commande 22 est désactivée lorsque la température à la son-de 7 est supérieure à la température d'enclenchement de la fonction thermostat.Temperature d'enclenchement fonction thermostat > température d'arrêt fonction thermosat :fonction thermostat par ex. pour l'utilisation du surplus de chaleur. La sortie de commande 22 est désactivée lorsque la température à la son-de 7 est inférieure à la température d'enclenchement de la fonction thermostat.	25:0à25:100	La température d'arrêt pour la fonction thermostat est régiable de 0 à 100 K

Solaire (suite)

Codage en état de livraison		Modification possible
26:1	Priorité au gallon d'eau chaude sanitaire 1 – avec réchauffage intermittent Uniquement en cas de ré-glage du codage 20:8.	26:0	Priorité au gallon d'eau chaude sanitaire 1 – sans réchauffage intermittent
		26:2	Priorité au gallon d'eau chaude sanitaire 2 – sans réchauffage intermittent
		26:3	Priorité au gallon d'eau chaude sanitaire 2 – avec réchauffage intermittent
		26:4	Réchauffage intermittent sans priorité à l'un des ballons d'eau chaude sanitari-re
27:15	Durée de réchauffage in-terminent 15 mn. Le gallon d'eau chaude sanitaire non prioritaire est réchauffé au maxi-mum pendant la durée de réchauffage intermittent réglée lorsque le gallon d'eau chaude sanitaire prioritaire est en phase de réchauffement.	27:5 à 27:60	La durée de réchauffage intermittent est régable de 5 à 60 mn
28:3	Durée de pause 3 mn. Àpres écouliment de la durée de réchauffage in-terminent régée pour le gallon d'eau chaude sanitaire non prioritaire, la montée de température des capteurs est mesu-réependant la durée de pause.	28:1 à 28:60	La durée de pause est régable de 1 à 60 mn

Circuit chauffage 1, circuit chauffage 2, circuit chauffage 3

Codages

Codage en état de livraison		Modification possible
A0:0	Sans commande à distance	A0:1	Avec Vitotrol 200A (détection automatique)
		A0:2	Avec Vitotrol 300A ou Vitohome 300 (détection automatique)
A1:0	Tous les réglages possibles sur la commande à distance peuvent être effectuels	A1:1	Seul le régime réceptions peut être régé sur la commande à distance (uniquement pour Vitotrol 200A)
A2:2	Priorité à la production d'ECS sur la pompe de circuit de chauffage	A2:0	Sans priorité à la production d'ECS sur la pompe de circuit de chauffage
		A2:1	Priorité à la production d'ECS sur la vanne mélangeuse. La vanne mélangeuse est fermée pendant la production d'ECS. La pompe de circuit de chaufage fonctionne.
		A2:3 à A2:15	Priorité modulée sur la vanne mélangeuse. Une quantité de chaleur réduite arri-ve au circuit de chauffage.
A3:2	Température extérieure inférieure à 1 °C : pompe de circuit de chauffage "Marche" Température extérieure supérieure à 3 °C : pompe de circuit de chauffage "Arrêt"	A3:-9 à A3:15	"Marche/Arrêt" de la pompe de circuit de chauffage (voir tableau suivant)

Attention

Avec des réglages inférieurs à 1°C, les conduites non protégées par l'isolation du BATIMENT risquent de geler.

Le mode veille, par exemple durant les vacances, devra particulièrement être pris en considération.

Codage en état de livraison		Modification possible
A4:0	Avec protection contre le gel	A4:1	Pas de protection contre le gel, réglage possible uniquement si le codage "A3:-9" est réglé.Remarque "Attention" lors du codage, prendre en compte le codage "A3".
A5:5	Avec fonction de logique de pompé (régime économique): pompé du circuit de chauffage à l""Arrêt" lorsque la température extérieure (TE) est supérieure de 1 K à la consigne de température ambiente (TACons)TE > TACons + 1 K	A5:0	Sans fonction de logique de pompé
		A5:1 àA5:15	Avec fonction de logique de pompé : pompé de circuit de chauffage à l""Arêt", voir tableau suivant

Valeur du codage A5 : ...	Avec fonction de logique de pompe : pompé de cir-cuit de chauffage à l'Arrêt"
1	TE > TAcons + 5 K
2	TE > TAcons + 4 K
3	TE > TAcons + 3 K
4	TE > TAcons + 2 K
5	TE > TAcons + 1 K
6	TE > TAcons
7	TE > TAcons - 1 K
à	TE > TAcons - 9 K
15

Codage en état de livreaison		Modification possible
A6:36	Régime économiqueétendunon activé	A6:5àA6:35	Régime économique étendu activé ; pour une valeur variable régblable de 5 à 35 °C plus 1 °C, le brûleur et la pompe de circuit de chauffage sont arrêtés et la vanne mélangeuse fer-mée. La température extérieure amortie sert ici de ré férence. Celle-ci se com-pose de la température extérieure effective et d'une constante de temps qui tient compte du refroidisse-ment d'un bâtiment moyen.
A7:0	Sans fonction économique de la vanne mélangeuse(unicouement dans le casd'un circuit de chauffage avec vanne mélangeuse)	A7:1	Avec fonction économique de la vanne mélangeuse (logi-que de pompé étendue) : pompé de circuit de chauf-fage également à l"Ar-rêt":■ Lorsque la vanne mélan-geuse demeure fermée plus de 20 mn.Pompe de circuit de chauf-fage en "Marche":

Codage en état de livreaison		Modification possible
			■ Lorsque la vanne mélangeuse passée en marche régulée.■ En cas de risque de gel.
A9:7	Avec temps d'arrêt de la pompe : pompé de circuit de chauffage à l''Arrêt'' lors d'une modification de la consigne suite à un changement du mode de fonctionnement ou lors de modifications de la consigne de température ambiente	A9:0	Sans temps d'arrêt de la pompe
		A9:1 à A9:15	Avec temps d'arrêt de la pompe, régiable de 1 à 15
b0:0	Avec commande à distance : marche normale/ marche réduite en fonction de la température extérieure (ne modifier le codage que pour le circuit de chauffage avec vanne mélangeuse)	b0:1	Marche normale en fonction de la température extérieureMarche réduite avec compensation par la sonde de température ambiente
		b0:2	Marche normale avec compensation par la sonde de température ambienteMarche réduite en fonction de la température extérieure
		b0:3	Marche normale/marge réduite avec compensation par la sonde de température ambiente
b2:8	Avec une commande à distance et pour le circuit de chauffage correspondant : coefficient d'influence de la température ambiente : 8 (ne modifier le codage que pour le circuit de chauffage avec vanne mélangeuse)	b2:0	Sans influence de la temporature ambiente
		b2:1 à	Coefficient d'influence de la température ambiente régiable de 1 à 64

Codage en état de livreaison		Modification possible
		b2:64
b5:0	Avec commande à distance : sans fonction de logique de pompé en fonction de la température ambiente (ne modifier le codage que pour le cir-cluit de chauffage avec vanne mélangeuse)	b5:1 à b5:8	Fonction de logique de pompé, voir tableau sui-vant

Valeur du co-dage b5 : ...	Avec fonction de logique de pompe :pompe de circuit de chauffa-ge "Arrêt"	pompe de circuit de chauffage"Marche"
1	\(TA_{eff} > TA_{cons} + 5 K\)	\(TA_{eff}< TA_{cons} + 4 K\)
2	\(TA_{eff} > TA_{cons} + 4 K\)	\(TA_{eff}< TA_{cons} + 3 K\)
3	\(TA_{eff} > TA_{cons} + 3 K\)	\(TA_{eff}< TA_{cons} + 2 K\)
4	\(TA_{eff} > TA_{cons} + 2 K\)	\(TA_{eff}< TA_{cons} + 1 K\)
5	\(TA_{eff} > TA_{cons} + 1 K\)	\(TA_{eff}< TA_{cons}\)
6	\(TA_{eff} > TA_{cons}\)	\(TA_{eff}< TA_{cons} - 1 K\)
7	\(TA_{eff} > TA_{cons} - 1 K\)	\(TA_{eff}< TA_{cons} - 2 K\)
8	\(TA_{eff} > TA_{cons} - 2 K\)	\(TA_{eff}< TA_{cons} - 3 K\)

Codage en état de livreaison		Modification possible
C5:20	Limitationlectronique de la tempéritude mini-male de départ à 20 °C	C5:1 à C5:127	Limitation de la tempéritu-re minimale régiable de 1 à 127 °C (limiterée par les pa-ramêtes spécifique à la chaudière)
C6:74	Limitationlectronique de la tempéritude maxi-male de départ à 74 °C	C6:10 à C6:127	Limitation de la tempéritu-re maximale régiable de 10 à 127 °C (limiterée par les paramêtes spécifique à la chaudière)
d3:14	Pente de la courbe de chauffe = 1,4	d3:2 à d3:35	Pente de la courbe de chauffe régiable de 0,2 à 3,5 (voir page 54)
d4:0	Parallèle de la courbe de chauffe = 0	d4:-13 à d4:40	Parallèle de la courbe de chauffe régiable de -13 à 40 (voir page 54)

Codage en état de livraison		Modification possible
d5:0	Le dispositif externe d'inversion du programme de fonctionnement commute le programme de fonctionnement sur "Marche permanente à température ambiente réduite" ou mode "Veille"	d5:1	Le dispositif externe d'inversion du programme de fonctionnement commute le programme de fonctionnement sur "Marche permanente à température ambiente normale" (en fonction des codages 3A, 3b et 3C)
d6:0	La pompe de circuit de chauffage reste en marche régulée en présence du signal "Verrouillage externe"	d6:1	La pompe de circuit de chauffage est arrêtée en cas de signal "Verrouillage externe" (en fonction des codages 3A, 3b et 3C)
		d6:2	La pompe de circuit de chauffage est enclenchée en cas de signal "Verrouillage externe" (en fonction des codages 3A, 3b et 3C)
d7:0	La pompe de circuit de chauffage reste en marche régulée en présence du signal "Demande externe"	d7:1	La pompe de circuit de chauffage est arrêtée en cas de signal "Demande externe" (en fonction des codages 3A, 3b et 3C)
		d7:2	La pompe de circuit de chauffage est enclenchée en cas de signal "Demande externe" (en fonction des codages 3A, 3b et 3C)
d8:0	Pas d'inversion du programme de fonctionnement par l'extension EA1	d8:1	Inversion du programme de fonctionnement par l'en-trée DE1 de l'extension EA1
		d8:2	Inversion du programme de fonctionnement par l'en-trée DE2 de l'extension EA1
		d8:3	Inversion du programme de fonctionnement par l'en-trée DE3 de l'extension EA1

5686 856-F

Circuit chauffage 1, circuit chauffage 2,... (suite) 5686 856-F

Codage en état de livreaison		Modification possible
E1:1	Ne pas modifier
E2:50	Avec commande à distance : pas de correction de l'affichage de la température ambiente effectivement	E2:0 à E2:49	Correction de l'affichage de -5 K à -0,1 K
		E2:51 à E2:99	Correction de l'affichage de +0,1 K à +4,9 K
E5:0	Sans pompé de circuit de chauffage externe à as-servissement de vitesse	E5:1	Avec pompé de circuit de chauffage externe à asser-vissement de vitesse (dé-tection automatique)
F1:0	Fonction séchage de chape non activée	F1:1 à F1:6	Fonction séchage de cha-pe régliable selon 6 profils de température/temps différents (voir page 132)
		F1:15	Température de départ 20°C en permanence
F2:8	Limitation temporelle pour le régime réceptions ou inversion externe du programme de fonction-nement par contact : 8 h *1	F2:0	Pas de limitation temporel-le pour le régime récep-tions*1
		F2:1 à F2:12	Limitation temporelle ré-glable de 1 à 12h*1
F8:-5	Limite de température pour l'augmentation de la consigne de température réduite -5 °C, voir exemple page 134. Prendre en compte le ré-glage du codage "A3"	F8:+10 à F8:-60	Limite de température ré-glable de +10 à -60 °C
		F8:-61	Fonction inactive
F9:-14	Limite de température pour l'accrit du régime ré-duit -14 °C, voir exemple page 134.	F9:+10 à F9:-60	Limite de température pour le passage de la consigne de température ambiente à la valeur en marche norma-le régliable de +10 à -60 °C

*1 Le régime de réceptions prend automatiquement fin au sein du programme "Chauffage et eau chaude" lors d'un passage sur marche à température ambiente normale.

Codage en état de livreaison		Modification possible
FA:20	Augmentation de 20 % de la consigne de tempéra-ture d'eau de chaudière ou de départ lors du pas-sage de la marche rédui-te à la marche normale. Voir exemple page 135.	FA:0 à FA:50	Augmentation de la tempé-rature régliable de 0 à 50%
Fb:30	Durée de l'augmentation de la consigne de tempé-rature d'eau de chaudière ou de départ (voir codage "FA") 60 mn. Voir exemple page 135.	Fb:0 à Fb:150	Durée régliable de 0 à 300 mn; 1 pas de réglage ≦ 2 mn

Afficher l'interface de maintenance

Appuyer en même temps sur OK et

pendant 4 s environ.

Quitter l'interface de maintenance

1. Sélectionner "Terminer la maintenance?"
2. Sélectionner "Oui".
3. Confirmer avec OK.

Remarque

L'abandon de l'interface de maintenance s'effectue également de façon automatique au bout de 30 mn.

Interroger les données de fonctionnement

Les données de fonctionnement peuvent être interrogées dans six domaines : voir "Diagnostic" dans la vue d'ensemble du menu maintenance.

Les données de fonctionnement concernant des circuits de chauffage avec vanne mélangeuse et le circuit solaire ne peuvent être interrogées que dans la mesure où ces composants sont installés dans l'installation.

Diagnostic (suite)

Pour de plus amples informations sur les données de fonctionnement, voir chapitre "Brève interrogation".

1. "Diagnostic"
2. Sélectionner le groupe souhaité, par ex. "Général".

Remarque

Si une sonde interrogée est défec-tueuse, "- -" s'affiche à l'écran.

Afficher les données de fonctionnement

1. Appuyer en même temps sur OK et pendant 4 s environ.

Remettre les données de fonctionnement à zéro

Les données de fonctionnement enregistrées (par ex. le nombre d'heures de fonctionnement) peuvent être remises à zéro. La valeur "Température ext. amortie" est réajustée sur la valeur effective.

1. Appuyer en même temps sur OK et pendant 4 s environ.
2. Sélectionner la valeur souhaitée (par ex. "Nb. dém. brûl.") ou "Toutes les données".
3. "Diagnostic"
4. Effacer les données

Interrogation brève

Le Domaine d'interrogation brève permet d'interroger par ex. les températures, les versions logicielles et les composants raccordés.

1. Appuyer en même temps sur OK et É : pendant 4 s environ.
2. "Diagnostic"
3. Interrogation brève.
4. Appuyer sur OK. 9 lignes comportant 6 champs chacune s'affichent à l'écran.

Diagnostic (suite)

Diagnostic Interrogation brève
1:	1	F	0	A	1
2:	0	0	0	0	0
3:	0	0	0	0	0
4:	0	0	0	0	0
Sélectionner avec

Signification des valeurs de chaque ligne et champ, voir tableau suivant :

Ligne (in-terroga-tion brè-ve)	Champ
	1	2	3	4	5	6
1:	Version logicielle régulation		Version de l'appareil		Version boîtier de contrôle de brûleur
2:	Schémas hydrauli-ques 01 à 10		Nombre d'appa-reils rac-cordés au bus KM	Température maximale demandée
3:	0	Version logicielle module de com-mande	Version logicielle équipe-ment de motorisa-tion pour circuit avec van-ne mé-langeuse M20: pas d'équipe-ment de motorisa-tion pour vanne mélan-geuse	Version logicielle module de régula-tion so-laire SM1	Version logicielle module LON	0

Diagnostic (suite)

Ligne (in-terrogation brève)	Champ
	1	2	3	4	5	6
4:	Version logicielleboîtier de contrôle debrûleur		Typeboîtier de contrôle debrûleur		Type d'appareil
5:	0	0		Raccordement externe 0 - 10 V Affichage en °C0: pas de composant externe
6:	Nombre d'appareilsraccordés au LON		Chiffre de contrôle	Puisance calorifique maximaleIndication en %
7:	Circuit de chauffageA1 (sans vanne mé-langeuse)		Circuit de chauffageM2 (avec vanne mé-langeuse)		Circuit de chauffageM3 (avec vanne mé-langeuse)
	Comman-de à distancé0: sans1: Vitotrol200A2: Vitotrol300AouVitohome	Versionlogiciellecomman-de à distancé0: pas de comman-de à distancé	Com-mande àdistance0: sans1: Vitotrol200A2: Vitotrol300AouVitohome	Versionlogiciellacomman-de à distancé0: pas de comman-de à distancé	Com-mande àdistance0: sans1: Vitotrol200A2: Vitotrol300AouVitohome	Version logiciellacommandé à distance0: pas de commandé à distance
8:	Pompe de circuit dechauffage A1		Pompe de circuit dechauffage M2		Pompe de circuit dechauffage M3
	0	0	0	0	0	0
9:	0	0	0	0	0	Version logicielle extensionEA1

Contrôler les sorties (test des relais)

1. Appuyer en même temps sur OK et

pendant 4 s environ.

1. "Test relais"

Contrôler les sorties (test des relais) (suite)

Les relais de sortie suivants peuvent être activés en fonction de l'équipement de l'installation :

Affichage à l'écran		Explication
Tous les relais	Arrêt	Tous les relais sont arrêtés
Brûleur allure 1	Marche	Le brûleur fonctionne à la 1ère allure, la pompe in-terne est enclenchée
Brûleur allure 1&2	Marche	Le brûleur fonctionne à la 2ème allure, la pompe in-terne est enclenchée
Pompe chauff. CC2	Marche	Sortie pompe du circuit de chauffage active (exten-sion circuit de chauffage avec vanne mélangeuse)
Vanne mél. CC2	Ouverte	Sortie "Ouverture vanne mélangeuse" active (exten-sion circuit de chauffage avec vanne mélangeuse)
Vanne mél. CC2	Fermée	Sortie "Fermeture vanne mélangeuse" active (exten-sion circuit de chauffage avec vanne mélangeuse)
Pompe chauff. CC3	Marche	Sortie pompe du circuit de chauffage active (exten-sion circuit de chauffage avec vanne mélangeuse)
Vanne mél. CC3	Ouverte	Sortie "Ouverture vanne mélangeuse" active (exten-sion circuit de chauffage avec vanne mélangeuse)
Vanne mél. CC3	Fermée	Sortie "Fermeture vanne mélangeuse" active (exten-sion circuit de chauffage avec vanne mélangeuse)
Sort. ext. int. H1	Marche	Sortie A1 de l'extension interne active (pompe de charge ECS)
SA 104 sortie 1	Marche	Sortie pompe de bouclage ECS 28 active
SA 104 sortie 2	Marche	Sortie pompe de circuit de chauffage 20
Sortie 1 EA1	Marche	Contact P - S sur la fiche 157 de l'extension EA1 fermé
Pompe solaire	Marche	Sortie pompe du circuit solaire 24 sur le module de régulation solaire SM1 active
Pompe solaire min.	Marche	Sortie pompe solaire sur le module de régulation solaire SM1 commutée sur vitesse minimale
Pompe solaire max.	Marche	Sortie pompe solaire sur le module de régulation solaire SM1 commutée sur vitesse maximale
SM1 sortie 22	Marche	Sortie 22 sur le module de régulation solaire SM1 activée.

Affichage des défauts

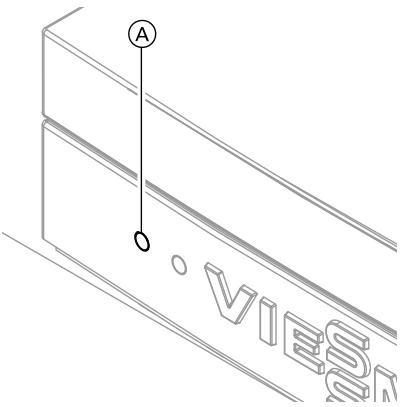

En présence d'un défaut, le voyant de dérangement rouge se met à clignoter. "△" clignote à l'écran et "Défaut" s'affiche.

Appuyer sur OK pour afficher le code de défaut correspondant. Signification du code de défaut, voir pages suivantes. Pour certains défauts, le type de défaut est également libellé en texte clair.

Acquérir un défaut

Suivre les instructions qui s'affichent à l'écran.

Remarque

Le message de défaut est enregistré dans l'affichage de base du menu abrégé.

Si une alarme centralisée est raccordée, elle sera arrêtée.

Si un défaut acquitté n'est pas éliminé, le message de défaut correspondant s'affiche à nouveau le lendemain et l'alarme est de nouveau enclenchée.

Appeler les défauts acquittés

Sélectionner "Défaut" dans le menu de base. Une liste des défauts survenus s'affiche.

Lire les codes de défaut dans la mémoire de stockage des défauts (historique des défauts)

Les 10 derniers défauts survenus (y compris ceux éliminés) sont mémorisés et peuvent être consultés.

Les défauts sont classés par ordre d'apparition.

1. Appuyer en même temps sur OK et pendant 4 s environ.
2. Historique des défauts
3. "Afficher?"

Codes de défaut 5686 856-F

Code de début affché	Comportement de l'installation	Cause du début	Mesure
10	Régule d'après une température extérieure de 0°C	Court-circuit de la sonde de tempérawuture extérieure	Contrôler la sonde de température extérieure(voir page 116)
18	Régule d'après une température extérieure de 0°C	Coupure de la sonde de température extérieure	Contrôler la sonde de température extérieure(voir page 116)
30	Brûleur bloqué	Court-circuit de la sonde de tempérawuture de chaudière	Contrôler la sonde de température de chaudière(voir page 118)
38	Brûleur bloqué	Coupure de la sonde de température de chaudière	Contrôler la sonde de température de chaudière(voir page 118)
40	Fermeture de la van-ne mélangeuse	Court-circuit de la sonde de tempérawuture de départ du circuit de chauffage 2 (avec vanne mélangeuse)	Contrôler la sonde de température de départ(voir page 123)
44	Fermeture de la van-ne mélangeuse	Court-circuit de la sonde de tempérawuture de départ du circuit de chauffage 3 (avec vanne mélangeuse)	Contrôler la sonde de température de départ(voir page 123)
48	Fermeture de la van-ne mélangeuse	Coupure de la sonde de tempérawuture de départ du circuit de chauffage 2(avec vanne mélanguse)	Contrôler la sonde de température de départ(voir page 123)
4C	Fermeture de la van-ne mélangeuse	Coupure de la sonde de tempérawuture de départ du circuit de chauffage 3(avec vanne mélanguse)	Contrôler la sonde de température de départ(voir page 123)
50	Pas de production d'eau chaude sanitari-re par la chaudière	Court-circuit de la sonde de tempérawuture ECS	Contrôler les sondes(voir page 118)

Codes de début (suite)

Code de défaut affché	Comportement de l'installation	Cause du début	Mesure
58	Pas de production d'eau chaude sanitierepar la chaudière	Coupure de la sonde de températe ECS	Contrôler les sondes (voir page 118)
90	Marche régulée	Court-circuit de la sonde de températe 7	Contrôler la sonde de températe 7 sur le module de régulation solaire
91	Marche régulée	Court-circuit de la sonde de températe 10	Contrôler la sonde de températe 10 sur le module de régulation solaire
92	Pas de production d'eau chaude sanitierere solaire	Court-circuit de la sonde de températe des capteurs	Contrôler la sonde de températe 6 sur le module de régulation solaire ou la sonde sur la Vitosolic
93	Marche régulée	Court-circuit de la sonde de températe ECS	Contrôler la sonde de températe au raccorde-ment S3 sur la Vitosolic 100.
94	Pas de production d'eau chaude sanitierere solaire	Court-circuit de la sonde de températe ECS	Contrôler la sonde de températe 5 sur le module de régulation solaire ou la sonde sur la Vitosolic
98	Marche régulée	Coupure de la sonde de températe 7	Contrôler la sonde de températe 7 sur le module de régulation solaire
99	Marche régulée	Coupure de la sonde de températe 10	Contrôler la sonde de températe 10 sur le module de régulation solaire
9A	Pas de production d'eau chaude sanitierere solaire	Coupure de la sonde de températe des capteurs	Contrôler la sonde de températe 6 sur le module de régulation solaire ou la sonde sur la Vitosolic
9b	Marche régulée	Coupure de la sonde de températe ECS	Contrôler la sonde de températe au raccorde-ment S3 sur la Vitosolic 100.

Codes de début (suite) 5686 856-F

Code de défaut affché	Comportement de l'installation	Cause du début	Mesure
9C	Pas de production d'eau chaude sanitari re solaire	Coupure de la sonde de température ECS	Contrôler la sonde de température 5 sur le module de régulation solaire ou la sonde sur la Vitosolic
9E	Marche régulée	Débit trop faible ou nul au sein du circuit capteurs ou déclenchement du limiteur de tempé-rature de sécurité	Contrôler la pompe du circuit solaire et le circuit solaire. Acquirer le message de début
9F	Marche régulée	Défait du module de régulation solaire ou Vitosolic	Remplacer le module de régulation solaire ou la Vitosolic
A7	Marche régulée selon l'état de livreaison	Module de com-mande défectueux	Remplacer le module de commande.
b0	Brûleur bloqué	Court-circuit selon de température de fumées	Contrôler la sonde de température de fumées
b1	Marche régulée selon l'état de livreaison	Défait de commu-nication du module de commande	Contrôler les raccorde-ments, replacer le module de commande, le cas échéant.
b5	Marche régulée selon l'état de livreaison	Défait interne	Remplacer la régulation
b7	Brûleur bloqué	Défait fiche de codage de la chau-dière	Insérer la fiche de codage de la chaudière ou, si celle-ci est défectueuse, la replacer.
b8	Brûleur bloqué	Coupure de la sonde de température de fumées	Contrôler la sonde de température de fumées
bA	La vanne mélangeu-se régule selon une température de dé-part de 20°C	Défait de commu-nication équipe-ment de motorisa-tion pour le circuit de chauffage 2 (avec vanne mé-langeuse)	Contrôler les raccorde-ments et le codage de l'équipement de motorisa-tion.

Codes de début (suite)

Code de défaut affché	Comportement de l'installation	Cause du début	Mesure
bb	La vanne mélangeuse régule selon une température de départ de 20°C	Défaut de commutation équipe-ment de motorisation pour le circuit de chauffage 3(avec vanne mélangeuse)	Contrôler les raccordements et le codage de l'équipement de motorisation.
bC	Marche régulée sans commande à distance	Défaut de commutation de la commande à distance Vitotrol du circuit de chauffage 1(sans vanne mélangeuse)	Contrôler les raccordements, le cable, le codage "A0" et le réglage de la commande à distance (voir pa-ge 137)
bd	Marche régulée sans commande à distance	Défaut de commutation de la commande à distance Vitotrol du circuit de chauffage 2(avec vanne mélangeuse)	Contrôler les raccordements, le cable, le codage "A0" et le réglage de la commande à distance (voir pa-ge 137)
bE	Marche régulée sans commande à distance	Défaut de commutation de la commande à distance Vitotrol du circuit de chauffage 3(avec vanne mélangeuse)	Contrôler les raccordements, le cable, le codage "A0" et le réglage de la commande à distance (voir pa-ge 137)
bF	Marche régulée	Mauvais module de communication LON	Remplacer le module de communication LON.
C1	Marche régulée	Défaut de commutation extension EA1	Contrôler les raccordements.
C2	Marche régulée	Défaut de commutation module de régulation solaire ou Vitosolic	Contrôler le module de régulation solaire ou la Vitosolic

Codes de début (suite)

Code de début affché	Comportement de l'installation	Cause du début	Mesure
C6	Marche régulée, vi-tesse maximale de la pompe	Défaut de commu-nication de la pom-pe de circuit de chauffage externe à asservissement de vitesse, circuit de chauffage 2 (avec vanne mé-langeuse)	Contrôler le réglage du codage "E5".
C7	Marche régulée, vi-tesses maximale de la pompe	Défaut de commu-nication de la pom-pe de circuit de chauffage externe à asservissement de vitesse, circuit de chauffage 1 (sans vanne mé-langeuse)	Contrôler le réglage du codage "E5".
C8	Marche régulée, vi-tesses maximale de la pompe	Défaut de commu-nication de la pom-pe de circuit de chauffage externe à asservissement de vitesse, circuit de chauffage 3 (avec vanne mé-langeuse)	Contrôler le réglage du codage "E5".
Cd	Marche régulée	Défaut de commu-nication Vitocom 100 (bus KM)	Contrôler les raccorde-ments, le Vitocom 100 et le codage "95".
CF	Marche régulée	Défaut de commu-nication du module de communication LON	Remplacer le module de communication LON.
d6	Marche régulée	L'entrée DE1 sur l'extension EA1 signale un début	Eliminer le début sur l'ap-pareil concerné.

Codes de début (suite)

Code de défaut affché	Comportement de l'installation	Cause du début	Mesure
d7	Marche régulée	L'entrée DE2 sur l'extension EA1 signale un début	Eliminer le début sur l'appareil lié néconné
d8	Marche régulée	L'entrée DE3 sur l'extension EA1 signale un début	Eliminer le début sur l'appareil lié néconné
dA	Marche régulée sans influence de la température ambiente	Court-circuit de la sonde de tempéra-ture ambiente du circuit de chauffa-ge 1 (sans vanne mélangeuse)	Contrôler la sonde de température ambiente du circuit de chauffage 1.
db	Marche régulée sans influence de la température ambiente	Court-circuit de la sonde de tempéra-ture ambiente du circuit de chauffa-ge 2 (avec vanne mélangeuse)	Contrôler la sonde de température ambiente du circuit de chauffage 2.
dC	Marche régulée sans influence de la température ambiente	Court-circuit de la sonde de tempéra-ture ambiente du circuit de chauffa-ge 3 (avec vanne mélangeuse)	Contrôler la sonde de température ambiente du circuit de chauffage 3.
dd	Marche régulée sans influence de la température ambiente	Coupure de la sonde de température ambiente du circuit de chauffage 1 (sans vanne mé-langeuse)	Contrôler la sonde de température ambiente du circuit de chauffage 1 et le réglage de la commande à distance (voir pa-ge 137).
dE	Marche régulée sans influence de la température ambiente	Coupure de la sonde de température ambiente du circuit de chauffage 2 (avec vanne mé-langeuse)	Contrôler la sonde de température ambiente du circuit de chauffage 2 et le réglage de la commande à distance (voir pa-ge 137).

Codes de début (suite)

Code de défaut affché	Comportement de l'installation	Cause du début	Mesure
dF	Marche régulée sans influence de la température ambiente	Coupure de la son-de de température ambiente du circuit de chauffage 3 (avec vanne mélangeuse)	Contrôler la sonde de température ambiente du circuit de chauffage 3 et le réglage de la commande à distance (voir pa-ge 137).
E0	Marche régulée	Défaut appareil ex-terne raccordé au bus LON	Contrôler les raccordements et l'appareil raccordé au bus LON
E4	Brûleur bloqué	Défaut tension d'alimentation 24 V	Remplacer la régulation
E5	Brûleur en dérange-ment	Défaut amplificateur de flamme	Appuyer sur la touche de réarmement R. Si le brûleur ne se remet pas en marche, replacer la régulation.
E6	Brûleur en dérange-ment	Le préchauffeur de fioul ne commute pas dans la durée tolérée	Contrôler le préchauffeur de fioul et la ligne d'alien-mentation, les replacer si nécessaire. Appuyer sur la touche de réarmement R.
F0	Brûleur bloqué	Défaut de communication boîtier de contrôle de brûleur	Remplacer la régulation
F1	Brûleur en dérange-ment	Le limiteur de température des fum-mées a réagi	Contrôler le niveau de replissage de l'install- tion de chauffage. Purger l'air de l'installation. Appuyer sur la touche de réarmement R après le re-froidissement du système d'évacuation des fumées.

Codes de défaut (suite)

Code de défaut affché	Comportement de l'installation	Cause du début	Mesure
F2	Brûleur en dérange-ment	Le limiteur de tem-pérature de sécu-rité a réagi	Contrôr le niveau de remplissage de l'installa-tion de chauffage. Contrô-ler la pompe de charge. Purger l'air de l'installa-tion. Contrôr le limiteur de température de sécu-rité et les câbles de liaison. Appuyer sur la touche de réarmement R.
F3	Brûleur en dérange-ment	Signal de flamme lié à partir lors du démarriage du brûleur	Contrôr les électrodes d'allumage, les distances des électrodes et les câbles de liaison. Appuyer sur la touche de réarmement R.
F4	Brûleur en dérange-ment	Absence de forma-tion de flamme à l'issue du temps de mise en sécurité	Contrôr l'alimentation en fioul, les électrodes d'allumage, les distances des électrodes et les câbles de liaison, contrôr le giclaur et la bobine de l'électrovanne. Rectifier les réglages si nécessaire, nettoyer les pièces encrassées, rem-placer les pièces défectueuses. Appuyer sur la touche de réarmement R.
F5	Brûleur en dérange-ment	Le pressostat air ne commute pas	Contrôr le pressostat air, le replacer si nécess-saire. Appuyer sur la touche de réarmement R.

Codes de défaut (suite)

Code de début affché	Comportement de l'installation	Cause du début	Mesure
F6	Brûleur en dérange-ment	Pas d'actionne-ment des vannes de combustible ou pas de confirma-tion de la vanne de combustible BV 2	Contrôler les câbles de raccordement et les con-necteurs des vannes de combustible ou replacer la vanne de combustible BV 2.Appuyer sur la touche de réarmement R.
F8	Brûleur en dérange-ment	La vanne de combustible BV 1 se ferme avec du re-tard	Contrôler le giclaur, pur-ger la conduite d'alimen-tation en fioul, contrôler l'électrovanne.Appuyer sur la touche de réarmement R.
F9	Brûleur en dérange-ment	La vitesse du ven-tilateur n'est pas atteinte	Contrôler le ventilateur et les câbles de liaison du ventilateur.Appuyer sur la touche de réarmement R.
FA	Brûleur en dérange-ment	Arrêt du ventilateur non atteint	Contrôler le ventilateur et les câbles de liaison du ventilateur.Appuyer sur la touche de réarmement R.
Fb	Brûleur en dérange-ment	3 décrochages de la flamme pendant le fonctionnement	Contrôler l'alimentation en fioul, contrôler le gic-leur.Appuyer sur la touche de réarmement R.
Fd	Brûleur en dérange-ment et un autre dé-faut b7 est affché	Fiche de codage de la chaudière manquante	Insérer la fiche de codage de la chaudière.Appuyer sur la touche de réarmement R.Si le début persististe, rem-placer la régulation.

Codes de début (suite)

Code de défaut affché	Comportement de l'installation	Cause du début	Mesure
Fd	Brûleur en dérange-ment et un autre dé-faut b7 est affché	Fiche de codage de la chaudière ab-sente ou défaut du boîtier de contrôle de brûleur	Insérer la fiche de codage de la chaudière. Appuyer sur la touche de réarmement R. Si le défaut n'est pas éli-miné, replacer la régulation
FE	Brûleur bloqué ou en dérangement	Fiche de codage de la chaudière ou platine de base dé-fectueuse ou mau-vaise fiche de co-dage de la chau-diere	Appuyer sur la touche de réarmement R. Si le dé-faut persististe, contrôler la fiche de codage de la chaudière ou replacer la fiche de codage de la chaudière ou la régulation.
FF	Brûleur bloqué	Défaut interne	Remettre l'appareil en marche. Si l'appareil ne se remet pas en marche, replacer la régulation.

Contrôler la sonde de température extérieure

Type de sonde : NTC 10 K

Travaux de réparation (suite)

1. En cas d'écart important par rapport à la courbe, débrancher les conducteurs de la sonde et réitérer la mesure directement sur la sonde.
2. Suivant le résultat obtenu, remplacer le câble ou la sonde de température extérieure.

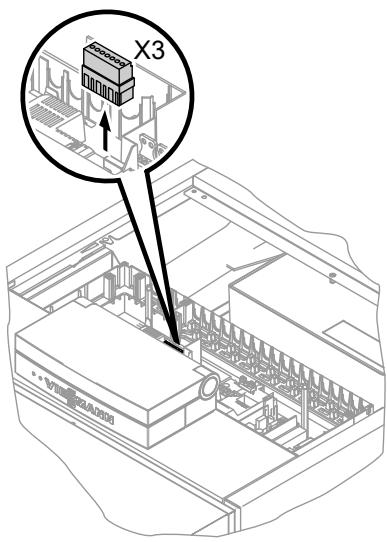

3. Retirer la fiche "X3" de la régulation.
4. Mesurer la résistance de la sonde de température extérieure entre "X3.1" et "X3.2" sur la fiche déconnectée et la comparer à la courbe caractéristique.

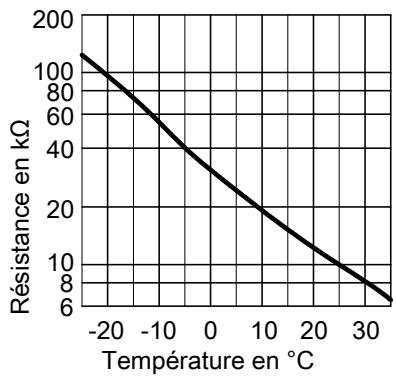

Type de sonde : NTC 10 kΩ

Contrôler la sonde de température de chaudière ou la sonde de température ECS

Type de sonde : NTC 10 K

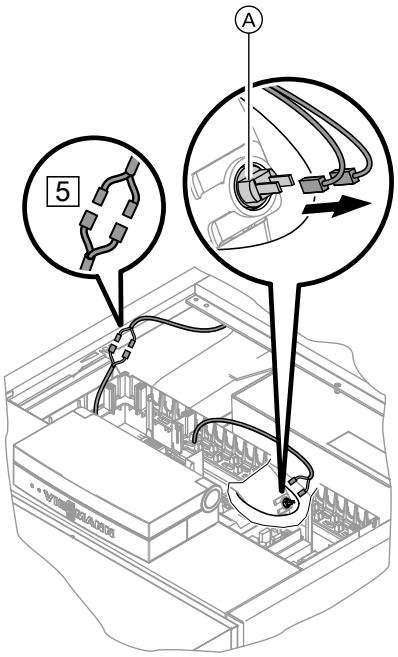

1. Sonde de température de chaudière : débrancher les câbles de la sonde de température de chaudière (A) et mesurer la résistance.
2. Sonde de température ECS : débrancher la fiche [5] du faisceau de câbles sur la régulation et mesure la résistance.
3. Mesurer la résistance des sondes et la comparer à la courbe caractéristique.

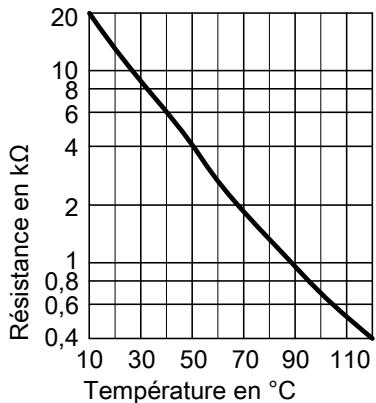

Type de sonde : NTC 10 kΩ

Travaux de réparation (suite)

1. En cas d'écart important, replacer la sonde.

Danger

La sonde de température de chaudière est directement plongée dans l'eau de chauffage (risque de brûlures). Vidanger la chaudière avant de replacer la sonde.

Contrôler la sonde de température de fumées

Type de sonde : NTC 10 K

En cas de dépassement de la température des fumées admissible, la sonde de température de fumées verrouille l'appareil. Actionner la touche de réarmement R pour supprimer le verrouillage après refroidissement du conduit d'évacuation des fumées.

5686 856-F

1. Débrancher le câble de la sonde de température de fumées (A).
2. Mesurer la résistance de la sonde et la comparer à la courbe caractéristique.

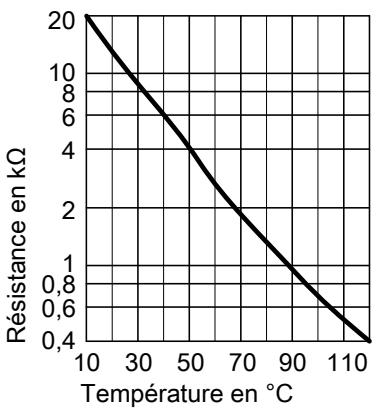

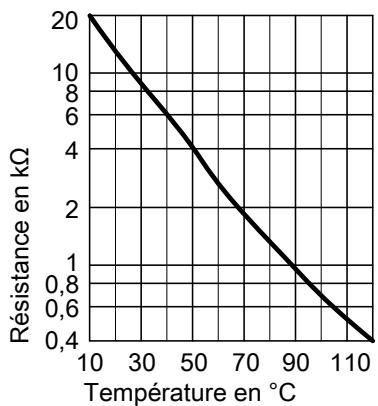

Type de sonde : NTC 10 kΩ

Travaux de réparation (suite)

1. En cas d'écart important, remplacer la sonde.

Contrôler le limiteur de température de sécurité

Si, après une mise en dérangement, le boîtier de contrôle de brûleur ne peut être réarmé bien que la température d'eau de chaudière soit inférieure à 90°C environ, effectuer le contrôle suivant:

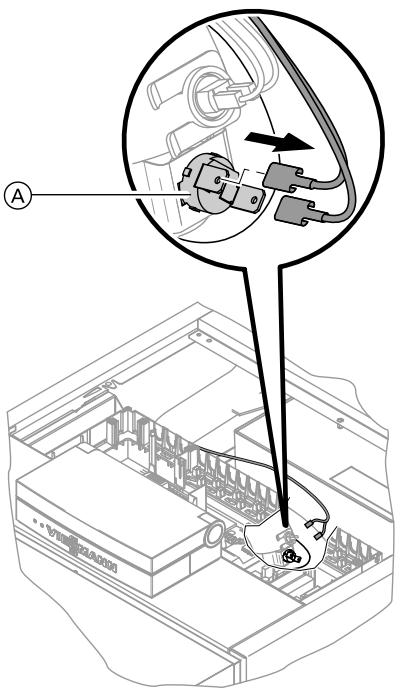

1. Débrancher les câbles du limiteur de température de sécurité (A).
2. Contrôler le passage du courant à travers le limiteur de température de sécurité avec un multimètre.
3. Démonter le limiteur de température de sécurité s'il est défectueux.
4. Mettre le nouveau limiteur de température de sécurité en place.
5. Après la mise en service, appuyer sur la touche de réarmement R sur la régulation.

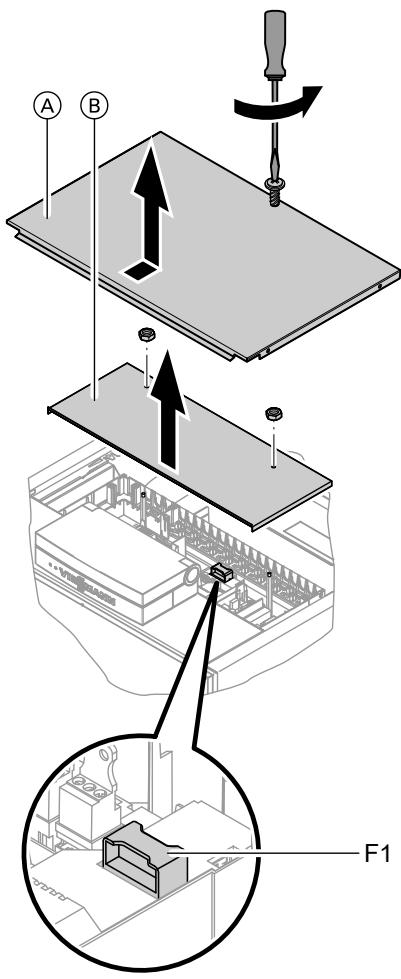

Contrôler le fusible

1. Couper la tension d'alimentation secteur.
2. Démonter la tôle supérieure A
3. Démonter le cache (B).
4. Contrôler le fusible F1 (voir schéma électrique).

Équipement de motorisation pour un circuit de chauffage avec vanne mélangeuse

Contrôler le réglage du commutateur rotatif S1

Le commutateur rotatif de la platine de l'équipement de motorisation définit l'affection du circuit de chauffage concerné.

Circuit de chauffage	Réglage commuta- teur rotatif S1
Circuit de chauffage avec vanne mélangeu- se M2 (circuit de chauf- page 2)	2
Circuit de chauffage avec vanne mélangeu- se M3 (circuit de chauf- page 3)	4

Contrôler le sens de rotation du servo-moteur de vanne mélangeuse

Une fois enclenché, l'appareil effectue un test automatique. La vanne mélangeuse s'ouvre, puis se referme.

Respecter le sens de rotation du servomoteur de la vanne mélangeuse durant le test automatique.

Amener ensuite manuellement la vanne mélangeuse en position "Ouvert".

Remarque

La sonde de température de départ doit maintenant détecter une température plus élevée. Si la température baisse, soit le sens de rotation du servo-moteur est incorrect, soit l'ensemble papillon de vanne mélangeuse n'a pas été monté correctement.

Notice de montage de la vanne mélangeuse

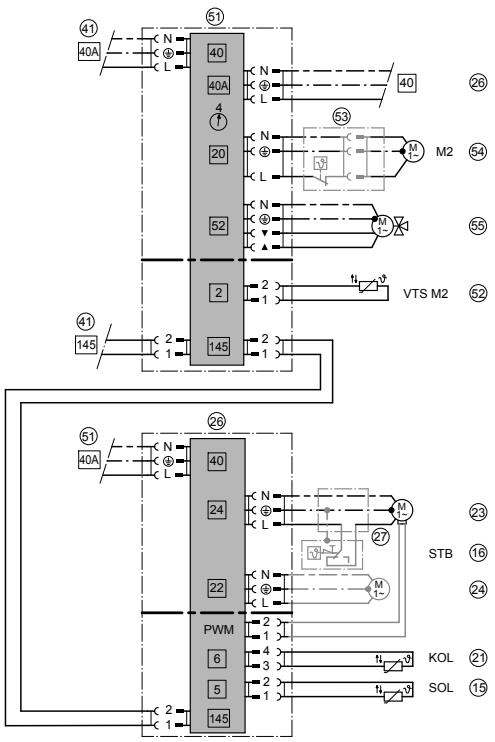

Modifier le sens de rotation du servo-moteur de vanne mélangeuse (si nécessaire)

1. Démonter le cache supérieur du boîtier de l'équipement de motorisation.

Danger

Un choc électrique peut être mortel.

Avant d'ouvrir l'appareil, couper la tension d'alimentation secteur par exemple par le fusible ou un interrupteur principal.

1. Permuter sur la fiche [52] les conducteurs aux bornes "▲" et "▼".
2. Remonter le cache du boîtier.

Courbe de résistance

Type de sonde : NTC 10 kΩ

1. Retirer la fiche 2 (sonde de température de départ).
2. Mesurer la résistance de la sonde et la comparer à la courbe caractéristique.

Travaux de réparation (suite)

En cas d'écart important, remplacer la sonde.

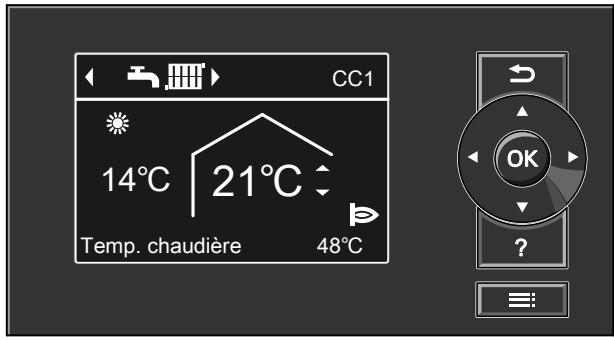

Contrôler la vitotronic 200-h (accessoire)

La Vitotronic 200-H est raccordée à la régulation via le système LON. Pour vérifier la liaison, effectuer un test des appareils raccordés au bus LON (participants) sur la régulation de la chaudière (voir page 56).

Mode de chauffage

La régulation détermine une consigne de température d'eau de chaudière en fonction de la température extérieure ou de la température ambience (en cas de raccordement d'une commande à distance en fonction de la température ambience) ainsi que de la pente/parallèle de la courbe de chauffe. La consigne de température d'eau de chaudière déterminée est transmise au boîtier de contrôle de brûleur.

Le boîtier de contrôle de brûleur détermine le besoin calorifique actuel et commande le brûleur à 2 allures en fonction de celui-ci. Le brûleur se met en marche en 1ère allure. Si la puissance calorifique de la 1ère allure ne suffit pas pour couvrir le besoin calorifique actuel, la 2ème allure est activée. La température d'eau de chaudière est limitée dans le boîtier de contrôle de brûleur par l'aquastat de réglage à 74°C, par l'aquastat de surveillance à 82°C. Le limiteur de température de sécurité de la chaîne de sécurité verrouille le boîtier de contrôle de brûleur à une température d'eau de chaudière de 100°C.

Production d'eau chaude sanitaire

Si la température ECS est inférieure de 2,5 K à la consigne de température ECS, le brûleur et la pompe de charge ECS sont enclenchés.

À la livraison, la consigne de température de chaudière est de 20 K supérieure à la consigne de température ECS (réglable dans le codage "60"). Si la valeur effective de la température ECS est supérieure de 2,5 K à la température de consigne ECS, le brûleur s'arrête et la temporisation de l'arrêt de la pompe de charge démarre.

Fonction anti-légionelle de l'eau chaude sanitaire

Pour activer cette fonction, prescire une deuxième consigne de température ECS au travers du codage 58 dans le groupe "Eau chaude" et activer la 4ème plage de programmation de la production d'eau chaude sanitaire.

La fonction anti-légionelle s'effectue durant les plages horaires régies.

Extension externe

Extension EA1

A1 Platine

F1 Fusible

DE1 Entrée numérique 1

DE2 Entrée numérique 2

DE3 Entrée numérique 3

0 - 10 V Entre 0 - 10 V

Alimentation électrique

40 A Alimentation électrique pour d'autres accessoires

157 Alarme centralisée/pompe d'alimentation/pompe de bouclage ECS (sans potentiel)

145 Bus KM

Entrées de données numériques DE1 à DE3

Les fonctions suivantes peuvent également être raccordées :

• inversion externe du programme de fonctionnement pour un circuit de chauffage verrouillage externe
• verrouillage externe avec entrée de message de défaut ■ demande externe avec température minimale d'eau de chaudière entre de message de défaut ■ fonctionnement bref de la pompe de bouclage ECS

Les contacts utilisés doivent être de la classe de protection II.

Affectation de la fonction des entrées

La fonction des entrées est sélectionnée à l'aide des codages suivants dans le groupe "Général" sur la régulation de la chaudière :

DE1: codage 3A DE2: codage 3B DE3: codage 3C

Affectation de la fonction d'inversion du programme de fonctionnement aux circuits de chauffage

L'affectation de la fonction d'inversion du programme de fonctionnement pour le circuit de chauffage concerné s'effectue par le biais du codage d8 dans le groupe "Circuit chauffage" sur la régulation de la chaudière :

inversion par le biais de l'entrée DE1 : codage d8:1 inversion par le biais de l'entrée DE2 : codage d8:2 inversion par le biais de l'entrée DE3 : codage d8:3

L'effet de l'inversion du programme de fonctionnement est déterminé via le codage d5 dans le groupe "Circuit chauffage".

La durée de l'inversion se règle au travers du codage F2 dans le groupe "Circuit chauffage".

Effet de la fonction verrouillage externe sur les pompes

L'effet sur le circulateur interne est déterminé dans le codage 3E dans le groupe "Général".

L'effet sur la pompe de circuit de chauffage correspondante est déterminé par le codage d6 dans le groupe "Circuit chauffage".

L'effet sur une pompe de charge ECS est déterminé par le codage 5E dans le groupe "Eau chaude".

Effet de la fonction demande externe sur les pompes

L'effet sur le circulateur interne est déterminé dans le codage 3F dans le groupe "Général".

L'effet sur la pompe de circuit de chauffage correspondante est déterminé par le codage D7 dans le groupe "Circuit chauffage".

L'effet sur une pompe de charge ECS est déterminé par le codage 5F dans le groupe "Eau chaude".

Fonctionnement bref de la pompe de bouclage ECS

La pompe de bouclage ECS est enclenchée via la fermeture du contact sur DE1, DE2 ou DE3 par le biais d'un bouton. La durée de fonctionnement est réglable au travers du codage "3d" dans le groupe "Général".

Entrée analogue 0 - 10 v

L'application d'une tension comprise entre 0 - 10 V impose une consigne de température d'eau de chaudière supplémentaire :

0 - 1 V est considéré comme "pas de consigne de température d'eau de chaudière".

1 V ≡ valeur de consigne 10°C 10 V ≡ valeur de consigne 100°C

Une séparation galvanique doit être assurée entre le pôle moins et le conducteur de terre de la source de tension sur site.

Sortie 157

Les fonctions suivantes peuvent être raccordées à la sortie 157:

pompe d'alimentation vers une sous-station ou pompe de bouclage ECS ou dispositif de signalisation de défaut

Affectation de la fonction

La fonction de la sortie [157] est définie au travers du codage "36" dans le groupe "Général" sur la régulation de la chaudière.

Inversion externe du programme de fonctionnement

La fonction "Inversion externe du programme de fonctionnement" est réalisée par l'extension EA1. 3 entrées (DE1 à DE3) sont disponibles sur l'extension EA1.

La fonction est programmée par les codages suivants :

Fonctions de régulation (suite)

inversion du programme de fonctionnement	Codage
Entrée DE1	3A:1
Entrée DE2	3b:1
Entrée DE3	3C:1

L'affectation de la fonction d'inversion du programme de fonctionnement pour chaque circuit de chauffage se fait via le codage d8 sur la régulation de la chaudière :

Inversion du programme de fonctionnement	Codage
Inversion par l'entrée DE1	d8:1
Inversion par l'entrée DE2	d8:2
Inversion par l'entrée DE3	d8:3

Le sens dans lequel s'opère l'inversion du programme de fonctionnement est réglé par le codage "d5":

Inversion du programme de fonctionnement	Codage
Inversion dans le sens "Marche réduite en permanence" ou "Veille en permanence" (suivant la valeur de consigne ré‐glée)	d5:0
Inversion dans le sens "Mode chauffage en permanence"	d5:1

La durée de l'inversion du programme de fonctionnement est réalisée par le codage "F2" :

Inversion du programme de fonctionnement	Codage
Pas d'inversion du programme de fonctionnement	F2:0
Durée de l'inversion du programme de fonctionnement 1 à 12 heures	F2:1 à F2:12

L'inversion du programme de fonctionnement reste active tant que le contact est fermé et au minimum pendant la durée régée dans le codage "F2".

Verrouillage externe

Les fonctions "Verrouillage externe" et "Verrouillage externe et entrée de message de début" sont réalisées avec l'extension EA1. 3 entrées (DE1 à DE3) sont disponibles sur l'extension EA1.

La fonction est programmée par les codages suivants :

Verrouillage externe	Codage
Entrée DE1	3A:3
Entrée DE2	3b:3
Entrée DE3	3C:3

Verrouillage externe et entrée de message de début	Codage
Entrée DE1	3A:4
Entrée DE2	3b:4
Entrée DE3	3C:4

L'effet sur la pompe du circuit de chauffage correspondante est déterminé par le codage d6.

Demande externe

La fonction "Demande externe" est réalisée par l'extension EA1. 3 entrées (DE1 à DE3) sont disponibles sur l'extension EA1.

La fonction est programmée par les codages suivants :

Demande externe	Codage
Entrée DE1	3A:2
Entrée DE2	3b:2
Entrée DE3	3C:2

L'effet sur la pompe du circuit de chauffage correspondante est déterminé par le codage d7.

La consigne de température mini. d'eau de chaudière en cas de demande externe est régée dans le codage "9b".

Fonction séchage de chape

La fonction séchage de chape permet de sécher la chape. Les indications du fabricant de la chape devront être impérativement respectées.

Si la fonction séchage de chape est activée, la pompe du circuit de chauffage vanne mélangeuse est enclenchée et la température de départ maintenue à la valeur du profil réglé. A l'issue de la fonction (30 jours), le circuit vanne mélangeuse est automatiquement régulé avec les paramètres réglés.

Respecter la norme EN 1264. Le procès-verbal à établir par le chauffagiste devra contenir les données suivantes concernant la montée en température :

• paramètres de montée en température avec les températures de départ concernées température de départ maximale atteinte
• état de fonctionnement et température extérieure à la remise de l'installation Il est possible de sélectionner différents profils de température par le codage "F1".

À l'issue d'une coupure de courant ou d'un arrêt de la régulation, la fonction est poursuivie. À la fin de la fonction séchage de chape ou en cas de réglage manuel du codage "F1:0", "Chauffage et eau chaude" est enclenché.

Profil de température 1 : (EN 1264-4) codage "F1:1"

Profil de température 2 : codage "F1:2"

Fonctions de régulation (suite)

Profil de température 3 : codage "F1:3"

Profil de température 4 : codage "F1:4"

Profil de température 5 : codage "F1:5"

Fonctions de régulation (suite)

Profil de température 6 : codage "F1:6"

Profil de température 7 : codage "F1:15"

Augmentation de la températureambiante réduite

Lors du fonctionnement à température ambiance réduite, la consigne de température ambiance réduite peut être augmentée automatiquement en fonction de la température extérieure. L'augmentation de la température se déroule conformément à la courbe de chauffe régée et au maximum jusqu'à la consigne de température ambiance normale.

Les valeurs limites de température extérieure pour le début et la fin de l'augmentation de température sont réglables dans les adresses de codage "F8" et "F9".

Exemple avec les réglages à l'état de livraison

A Courbe de chauffe pour la marche à température ambiante normale

B Courbe de chauffe pour la marche à température ambiante réduite

Réduction de la durée de montée en température

Lors du passage de la marche à température ambiante réduite à la marche à température ambiante normale, la température d'eau de chaudière ou de départ augmente en fonction de la courbe de chauffe réglée. Cette évolution de la température d'eau de chaudière ou de départ peut être accrue automatiquement.

La valeur et la durée de l'élévation supplémentaire de la consigne de température d'eau de chaudière ou de départ sont réglées dans les adresses de codage "FA" et "FB".

Exemple avec les réglages à l'état de livraison

À début de la marche à température ambiante normale Consigne de température d'eau de chaudière ou de départ en fonction de la courbe de chauffe réglée Consigne de température d'eau de chaudière ou de départ selon le codage "FA":

$$ 50 ^ {\circ} \mathrm {C} + 20 \% = 60 ^ {\circ} \mathrm {C} $$

Durée de la marche avec la consignée de température d'eau de chaudière ou de départ accrue selon le codage "Fb": 60 minutes

Affectation des circuits de chauffage sur la commande à distance

L'affectation des circuits de chauffage doit être configurée lors de la mise en service sur le Vitotrol.

Circuit de chauffage	Configuration Vitotrol
	200A/200 RF	300A/300RF
La commande à distance agit sur le circuit de chauffage sans vanne mélangeuse A1	H 1	CC 1
La commande à distance agit sur le circuit de chauffage avec vanne mélangeuse M2	H 2	CC 2
La commande à distance agit sur le circuit de chauffage avec vanne mélangeuse M3	H 3	CC 3

Remarque

Un seul circuit de chauffage peut être affecté au Vitotrol 200A/200 RF.

Jusqu'à trois circuits de chauffage peuvent être affectés au Vitotrol 300A/300 RF.

Il est possible de raccorder jusqu'à 2 commandes à distance à la régulation. Si l'affectation d'un circuit de chauffage venait à être annulée ultérieurement, remettre le codage A0 pour ce circuit de chauffage sur la valeur 0 (message de défaut bC, bd, bE).

Schéma électrique

3 Sonde de température de chaudière 15 Sonde de température de fumées 47 Limiteur de température de sécurité

Allumeur 100 Ventilateur 100A Asservissement ventilateur 124 Surveillance de flamme 131 Pressostat air

Schéma électrique (suite)

5686 856-F

A1 Platine de base

A2 Bloc d'alimentation électrique

A3 Module de commande

A4 Boîtier de contrôle de brûleur

A6 Fiche de codage

A7 Adaptateur de raccordement

Schéma électrique (suite)

A8 Module de communication LON

S1 Interrupteur d'alimentation électrique

S2 Touche de réarmement

(A) Ventilateur B Pompe à fioul C Vanne de combustible 1ère allure D Vanne de combustible 2ème allure

Interfaces électriques

1 Sonde de température extérieure 5 Sonde de température ECS Alimentation électrique 230 V/50 Hz 124 Surveillance de flamme 145 Bus KM 156 Alimentation électrique extensions internes 201 Câble de raccordement interne

Schéma électrique fiche 201

34 Pont ou commutateur anti-incendie 100 Moteur de turbine 201 Câble de raccordement interne (sur la platine de base)

A Pompe à fioul B Vanne de combustible 1 C Vanne de combustible 2

Schéma électrique (suite)

5686 856-F

A5 Extension de raccordement

A9 Extension interne H3

Schéma électrique (suite)

Pompe de circuit de chauffage pour circuit de chauffage sans vanne mélangeuse 28 Pompe de bouclage ECS Alimentation électrique 230 V/50 Hz

121 Préchauffeur de fioul 156 Alimentation électrique extensions internes A1 Pompe de charge ECS

Schéma électrique (suite)

Vue d'ensemble des platines 5686 856-F

Schéma électrique (suite)

A1 Platine de base A3 Module de commande A5 Extension de raccordement A9 Extension interne H3 Alimentation électrique 230 V/50 Hz 156 Alimentation électrique extensions internes

Remarque pour la commande de pièces détachées!

Indiquer la référence et le numéro de fabrication (voir plaque signalétique) ainsi que le numéro de position de la pièce détachée (de la présente liste de pièces détachées).

Les pièces courantes sont en vente dans le commerce.

002 Allumeur 003 Moteur de la pompe à fioul 004 Pompe à fioul 005 Préchauffeur de fioul 007 Ventilateur 008 Pressostat air 009 Joint du ventilateur 011 Arceau 012 Rondelles d'écartement rotateur se composant de : 12a Rondelle 19× 26× 2,5 12b Rondelle 19 × 26 × 1 12c Rondelle 19 × 26 × 0,5 12d Rondelle 20 × 30 × 0,3 12e Rondelle 19 × 26 × 2 013 Anneau isolant 014 Rotateur 015 Flexible fioul 016 Jeu de câbles d'allumage 017 Flexible fioul département 018 Flexible fioul retour 019 Bobine d'électrovanne 023 Piège à sons 024 Gaine d'aspiration d'air 028 Tige de charnière 029 Jeu de joints

030 Jeu de petits accessoires se composant de

30a Vis à tête plate M 6 x 20 30d Vis à tête cylindrique M 5 x 16 30e Vis à tête cylindrique M 4 x 10 30f Rondelle éventail A 4,3 30g Vis à tête cylindrique M 4 x 20 30h Rondelle A 4,3 30i Vis à tête cylindrique M 5 x 12 30j Vis à tête cylindrique M 5 x 8 30k Vis à tête bombée M 4 x 28 301 Vis à tête cylindrique M 5 x 40 30m Vis à tête bombée M 3 x 6 30r Joint A 10 x 14 x 1,5 30t Vis a tete fraisee M 4 x 8 30u Tige filee e M 5 x 4

031 Couvercle dispositif de mélange 032 Porte de chaudière 033 Siphon complet 034 Conduit d'évacuation des condensats 035 Douilles de traversée manchette de raccordement à la chaudière 037 Tige de brosse 038 Thermo-switch 039 Sonde de température 040 Sonde de température de fumées 041 Raccord filétre orientable 042 Ressort presseur et rondelle 045 Clip pour tube 046 Presse-étoupe 051 Collier de serrage 052 Adaptateur flexible d'arrivée d'air 053 Vanne à bille R 1/2 054 Ressort de blocage 055 Évacuation des condensats 056 Pièce de blocage pour connecteurs 057 Flexible 19 x 600 annelé 058 Clip pour sonde 059 Coude pour flexible 060 Chambre de combustion 062 Bornier 066 Siphon

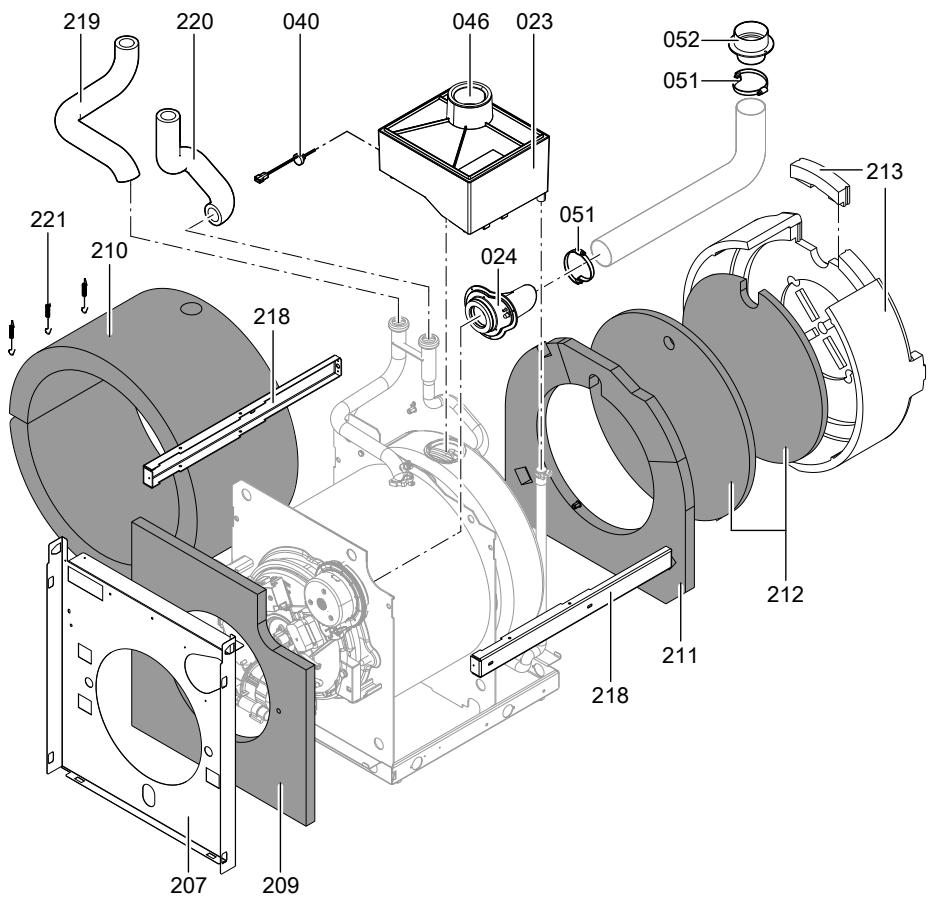

Listes des pièces détachées (suite)

067 Joint 068 Tôle de fixation du siphon 100 Régulation complète 101 Jeu de petits accessoires régulation 102 Petits accessoires (pieds, vis, manchons) 103 Partie latérale avec goulotte 104 Partie avant et partie latérale fermée 109 Platine SA 104 110 Porte-fusible 111 Module de commande avec boîtier 112 Fiche de codage 113 Fusible T 6,3 A (10 pièces) 114 Module de commande 115 Interrupteur à bascule 116 Touche Reset 118 Extension interne H1 120 Boîtier module de commande 150 Condensateur 151 Passe-cables 200 Tôle avant (avec pos. 215, 216 et 217) 201 Tôle arrière 202 Tôle supérieure avant 203 Tôle supérieure centrale 204 Tôle supérieure arrière 205 Tôle latérale gauche 206 Tôle latérale droite 207 Tôle de protection 208 Cornière de fixation 209 Jaquette d'isolation tôle avant 210 Jaquette d'isolation 211 Jaquette d'isolation tôle arrière haut/bas 212 Matelas isolants 213 Capot EPP 215 Logo Vitoladens 300-C 216 Capuchon 217 Jeu de matelas insonorisants 218 Cornière de fixation

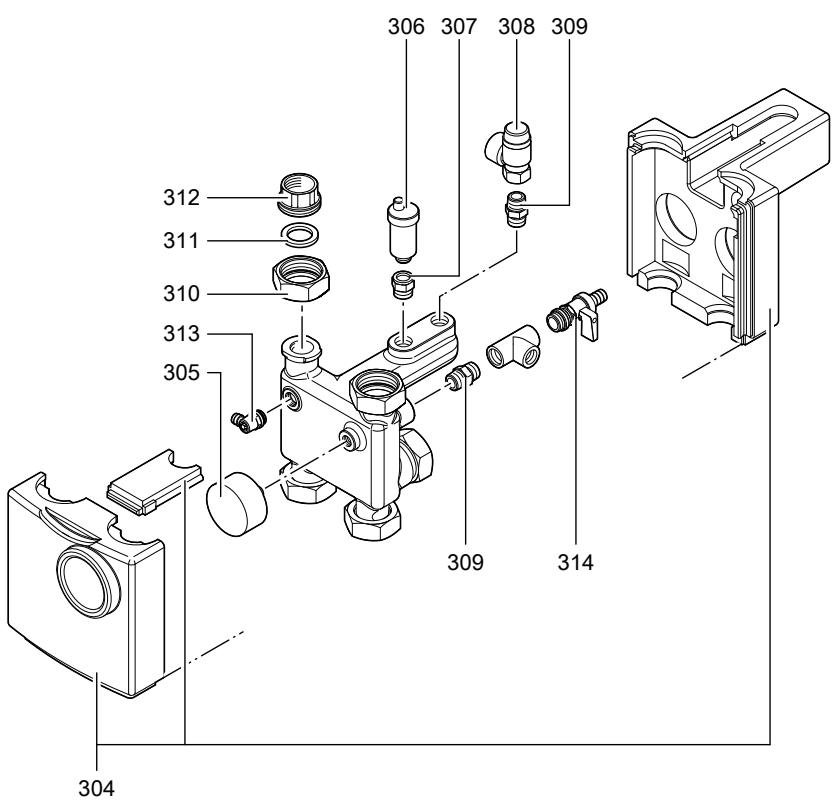

219 Isolation tuyau de départ eau primaire 220 Isolation tuyau de return eau primaire 221 Pochette éléments de fixation WD 304 Isolation petit collecteur 305 Manomètre axial 306 Purgeur d'air rapide G % 307 Raccord à clapet 1 / 2 308 Soupape de sécurité 3 bars 309 Mamelon double 12 310 Écrou G 112 311 Bague d'étanchéité 32 × 43 × 2 312 Pièce fileée R P 1" × G 1 12 313 Vanne de vidange G % 314 Robinet de remplissage de la chaudière

Pièces d'usage

001 Tête de brûleur 006 Gicleur 010 Électrode d'allumage 020 Raccord enachable 021 Filtre et joints de couvercle pour pos. 004 022 Joint 16 × 12 ~mm 036 Brosse de nettoyage

Pièces détachées non représentées

025 Cartouche de filtre à fuel Siku 026 Bocal de filtre Magnum 027 Cartouche filtrante pour pos. 026 043 Pâte thermoconductrice 044 Graisse lubrifiante spéciale 047 Ensemble d'entretien neutralisation 048 Ensemble d'entretien filtre à charbon actif 049 Filtre à fuel jeu de pièces de transformation 050 Cartouche de filtre à fuel Microtec 061 Cintre de fixation

Listes des pièces détachées (suite)

065 Noyau d'électrovanne pour pompe à fioul Suntec 105 Faisceau de câbles X8/X9 106 Câble de raccordement transformateur d'allumage 108 Câble de raccordement contrôleur de flamme 117 Sonde de température extérieure NTC 119 Jeu de contrefiches 121 Sonde de température ECS 250 Bombe aerosol de peinture vitoargent 251 Crayon pour retouches vitoargent

252 Bande décorative 300 Joint fumées D=80 301 Joint d'admission d'air D=125 302 Ensemble de fermeture ouvertures de mesure coaxiales 303 Ensemble de fermeture ouvertures de mesure manchette de raccordement à la chaudière 400 Notice d'utilisation 401 Notice de montage 402 Notice de maintenance

Plaque signalétique, au besoin à gauche ou à droite

Listes des pièces détachées (suite)

5686 856-F

Listes des pièces détachées (suite)

5686 856-F

Listes des pièces détachées (suite)

5686 856-F

Listes des pièces détachées (suite)

Proces-verbaux

Valeurs régliés et mesurées			Première mise en service	Entretien
Pression de fioul
1ère allure	constatée	bars
	réglée	bars
2ème allure	constatée	bars
	réglée	bars
Vide
	constaté	bars
	après entre- tien	bars
Teneur en dioxyde de carbone CO2
1ère allure	constatée	% vol.
	réglée	% vol.
2ème allure	constatée	% vol.
	réglée	% vol.
Teneur en oxygène O2
1ère allure	constatée	% vol.
	réglée	% vol.
2ème allure	constatée	% vol.
	réglée	% vol.
Teneur en monoxyde de carbone CO
1ère allure	constatée	ppm
	réglée	ppm
2ème allure	constatée	ppm
	réglée	ppm
Pression statique du brûleur (phase de fonctionnement)
1ère allure	constatée	mbar
	réglée	mbar
2ème allure	constatée	mbar
	réglée	mbar

Caractéristiques techniques

Plage de température

de fonctionnement : 0 à +40 °C de stockage et de transport : -20 à +65 °C

Réglage de l'aquastat de réglage et de

l'aquastat de surveillance:

Fusible amont (secteur) :

$$ - 2 0 \mathrm {a} + 6 5 ^ {\circ} \mathrm {C} $$

16 A maximum

Charge nominale des relais de sortie avec 230V~ pour

Pompe de circuit 2 (1) A~2 de chauffage [20]: Pompe de charge 2 (1) A~2 [21]: Pompe de boucle 2 (1) A~2 ge ECS [28]: Alarme centralisée 0,4 (0,2) A~2 [50]:

Chaudière fioul à condensation, types B23, C33x, C53x, C63x

Puisance nominale kW		12,9/19,3		16,1/23,5		19,3/28,9
Allure du brûleur		1	2	1	2	1	2
Puisance nominale kW		12,9	19,3	16,1	23,5	19,3	28,9
Puisance absorbée W		152	220	169	240	170	270
Vitesse du moteur t/mn		2880		2880		2880
Entrainnement de la pompe à fioul
Débit litres/h		45		45		45
Pompe à fioul
Type de brûleur		à deux allures		à deux allures		à deux allures
Numéro d'identification du produit		€-0035BS104

Déclaration de conformité

La société Viessmann Werke GmbH & Co KG, D-35107 Allendorf, déclare sous sa seule responsabilité que le produit chaudière fioul à condensation Vitotronic 300-C est conforme aux normes suivantes :

EN 267	EN15 035 (en cas de fonctionnement avec uneventouse)
EN 297	EN 50 165
EN 303	EN 55 014
EN 483	EN 60 335-1
EN 625	EN 60 335-2-102
EN 677	EN 61 000-3-2
EN 15 034	EN 61 000-3-3

Ce produit est certifié conforme aux termes des directives européennes suivantes :

92/42/CEE 2004/108/CE 2006/42/CE 2006/95/CE

Ce produit est conforme aux exigences de la Directive rendement (92/42/CEE) pour les chaudières basse température.

Allendorf, le 15 juin 2010

Acquittement d'un affichage de défaut. 106

Afficher les circuits de chauffage.....137

Afficher l'interface de maintenance...101

Appeler le menu maintenance.....101

Appeler un message de défaut.....106

Augmentation de la température ambiente réduite. 134

Caractéristiques techniques. 154

Chaîne de sécurité 120

Changement de langue. 12

Codage 1

■ Sélectionner. 60

Codage 2

■ Sélectionner. 73

Codages à la mise en service. 32

Codes de défaut 107

Commande à distance. 137

Contrôle des appareils raccordés au LON. 57

Contrôler les fonctions. 104

Courbe de chauffe. 54

Débit de fioul. 29

Déclaration de conformité 155

Demande externe. 131

Démonter la tôle avant. 15

Dérangements. 106

Distance du gicleur. 29

Durée de montée en température....135

Eau de remplissage. 8

Écoulement des condensats. 26

Équipement de motorisation pour circuit de chauffage avec vanne mélangeuse. 122

Extension

EA1. 127

Filtre de la pompe à fioul. 23

Fonction anti-légionelle de l'eau chaude sanitaire. 126

Fonction séchage de chape. 132

Fusible. 121

Gestionnaire des défauts. 57

Historique des défauts. 106

Interroger les données de fonctionnement 101

Interroger les états de fonctionnement 101

Inversion du programme de fonctionnement 129

Limiteur de température de sécurité

■ Thermostat. 120

Liste des pièces détachées.145

LON. 56

paramétrer les numéros des appareils raccordés. 56

Surveillance des défauts.57

Mémoire de stockage des défauts...106

Module de communication LON. 56

Nettoyer le brûleur. 21

Ouverture de mesure des fumées...28

Index (suite)

Pente de la courbe de chauffe.....55

Pente de la courbe de chauffe......55

Pompe à fioul. 30

Première mise en service. 8

Pression de l'installation. 9

Pression statique du brûleur. 31

Purge d'air

chaudiere. 10

Réduction de la durée de montée en température. 135

Réduction de la puissance de montée en température. 134

Réglage du brûleur 27

Régler l'heure. 12

Régler la date. 12

Régler la pression de fioul. 30

Régler la température ambiantes......55

Régler le débit d'air. 31

Régler les électrodes d'allumage.....22

Régulation. 125

Remplacer le gicleur. 22

Remplir l'installation. 9

Remplir l'installation de chauffage......8

Schéma électrique. 138

Schémas hydrauliques. 32,60

Séchage de chape. 132

Sens de rotation du servo-moteur de vanne mélangeuse

■ Contrôler. 122

modifier. 123

Siphon

nettoyer. 26

■ replir. 12

Sonde de température de chaudière 118

Sonde de température de fumées...119

Sonde de température ECS. 118

Sonde de température extérieure....116

Suppression d'un affichage de défaut. 106

Système LON. 56

Température ambiente normale......55

Température ambiante réduite. 56

Test des relais. 104

Valeurs indicatives pour le réglage du brûleur. 27

Vase d'expansion à membrane. 9

Verrouillage externe. 131

Vitocom 300. 56

Vitotronic 200-H..56, 124

Remarque concernant la validité

La présente notice de maintenance est valable pour les appareils portant les numéros de fabrication suivants (voir plaque signalétique) :

7439973

7439974

7439975
