Type de produit	Caméscope numérique MiniDV
Marque	JVC
Modèle	GR-D720E
Dimensions (L x H x P)	61 mm x 94 mm x 114 mm (écran LCD fermé, viseur rentré)
Poids	Environ 410 g (sans batterie, cassette, cache-objectif) ; 480 g (avec batterie, cassette, cache-objectif)
Alimentation	Adaptateur secteur 11 V CC (AP-V19E) ou batterie lithium-ion 7,2 V (BN-VF808U fournie) ; plage automatique 110-240 V CA
Consommation électrique	Environ 2,2 W (viseur seul) ; 2,7 W (écran LCD activé)
Type d'enregistrement	Numérique composante vidéo, PCM audio (12 bits 4 canaux ou 16 bits 2 canaux)
Support d'enregistrement	Cassette Mini DV
Vitesses d'enregistrement	SP (18,8 mm/s) et LP (12,5 mm/s)
Durée maximale d'enregistrement	80 min en SP, 120 min en LP (avec cassette 80 min)
Zoom optique	28x
Zoom numérique	Jusqu'à 800x
Stabilisateur d'image	Stabilisateur d'image numérique (STAB IMAGE)
Viseur	Viseur électronique noir et blanc 0,33 pouce
Écran LCD	Écran LCD TFT couleur 2,7 pouces (diagonale), pivotant
Fonctions principales	Mise au point manuelle, compensation de contre-jour, verrouillage d'iris, balance des blancs manuelle, effets de fondu/volet, programmes AE (Sports, Neige, Projecteur, Crépuscule, Nuit), effets (Sépia, Noir & Blanc, Film ancien, Stroboscope, Miroir), obturateur lent (1/50, 1/120, 1/500, 1/4000), mode large 16:9, prise de vue photo (rafale possible)
Connectivité	Sortie DV (i.LINK), sortie AV (audio/vidéo), sortie S-Video (non disponible sur GR-D720E)
Nettoyage et entretien	Extérieur : chiffon doux ; objectif : brosse souple et papier de nettoyage ; têtes vidéo : cassette nettoyante (optionnelle)
Sécurité	Ne pas exposer à l'humidité ou à la pluie ; utiliser uniquement les batteries JVC spécifiées ; éviter les températures > 50°C ; ne pas obstruer les orifices de ventilation
Accessoires fournis	Adaptateur secteur AP-V19E, batterie BN-VF808U, câble AV, courroie, filtre à noyau de ferrite, cache-objectif
Pièces détachées / options	Batteries BN-VF815U/BN-VF823U, câble DV JVC VC-VDV204U/VC-VDV206U, cassette de nettoyage
Réparabilité	Entretien et réparations par un technicien qualifié ; pièces intérieures non réglables par l'utilisateur ; contrôles périodiques recommandés après 1000 heures d'utilisation
Informations générales	Marque : JVC ; Modèle : GR-D720E ; Norme TV : PAL ; Pages de notice : 40

FOIRE AUX QUESTIONS - GR-D720E JVC

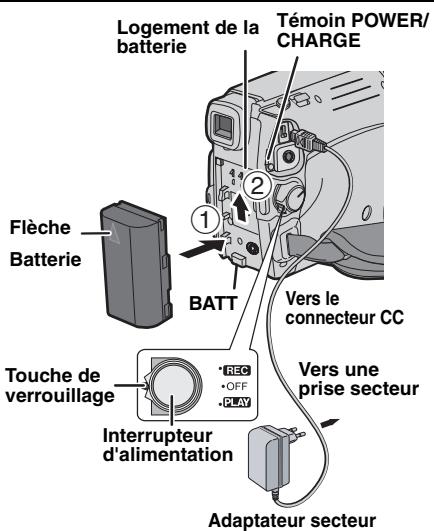

Comment recharger la batterie du JVC GR-D720E ?

Éteignez le caméscope (interrupteur sur OFF). Insérez la batterie BN-VF808U en la faisant glisser vers le bas jusqu'au verrouillage. Branchez l'adaptateur secteur AP-V19E au caméscope et à une prise secteur. Le témoin POWER/CHARGE clignote pendant la charge et s'éteint quand elle est terminée. Débranchez ensuite l'adaptateur.

Comment régler la date et l'heure sur le GR-D720E ?

Ouvrez l'écran LCD, réglez l'interrupteur d'alimentation sur REC ou PLAY (avec la touche de verrouillage). Appuyez sur MENU, sélectionnez AFFICHAGE > REGL. HORL. Choisissez le format de date, puis réglez le mois, la date, l'année, l'heure et les minutes. Appuyez sur MENU pour confirmer.

Que faire si l'image de lecture est parasité par des blocs ou devient bleue ?

Cela indique que les têtes vidéo sont encrassées. Utilisez une cassette de nettoyage en option. Insérez-la et lancez la lecture : l'appareil s'arrête automatiquement après 20 secondes. Si le problème persiste, contactez un revendeur JVC.

Comment utiliser la compensation de contre-jour ?

Réglez l'interrupteur sur REC, puis le mode sur M (manuel). Appuyez sur la touche bas (▼) jusqu'à ce que l'indicateur de compensation de contre-jour (un symbole en forme de soleil) s'affiche. Pour annuler, appuyez deux fois de plus.

Quelles batteries puis-je utiliser avec ce caméscope ?

Seules les batteries intelligentes JVC sont compatibles : BN-VF808U (fournie), BN-VF815U et BN-VF823U. L'utilisation de batteries génériques peut endommager le circuit de charge.

Comment effectuer une copie numérique vers un autre appareil DV ?

Éteignez les deux appareils. Raccordez le caméscope à l'appareil vidéo (avec connecteur DV) via un câble DV JVC (VC-VDV204U/206U). Allumez le caméscope en mode PLAY, lancez la lecture, puis démarrez l'enregistrement sur l'autre appareil.

Comment nettoyer l'objectif du GR-D720E ?

Utilisez une brosse souple pour enlever la poussière, puis essuyez délicatement l'objectif avec du papier de nettoyage spécial. Évitez les solvants comme la benzine ou l'alcool.

Que signifie le message 'Condensation, mise en PAUSE veuillez patienter' ?

De la condensation s'est formée à l'intérieur du caméscope, généralement après un passage du froid au chaud. Attendez environ une heure que l'appareil s'assèche avant de l'utiliser.

Comment activer le mode d'enregistrement Photo (Snapshot) ?

Réglez l'interrupteur sur REC. Appuyez sur la touche SNAPSHOT. Une image fixe est enregistrée pendant environ 5 secondes, puis le caméscope revient en mode d'attente. Pour une rafale, maintenez la touche enfoncée.

Quel format de cassette utiliser ?

Utilisez exclusivement des cassettes Mini DV. Les cassettes JVC sont recommandées pour des performances optimales, mais les cassettes d'autres marques conformes à la norme MiniDV sont compatibles.

MODE D'EMPLOI GR-D720E JVC

Lexique Couverture arrière

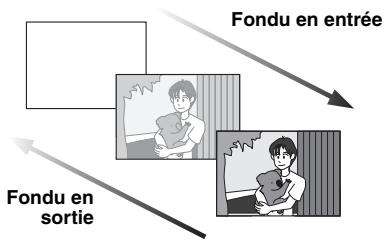

Effets de fondu/volet

Vous pouvez utiliser les effets de fondu/volet pour faire des transitions de scènes de type professionnel.13p.31)

Programme AE, effets et effets de l'obturator

Par exemple, le mode "SPORTS" permet de filmer des scènes rapides, une image à la fois, puis de donner une lecture au ralenti stable aux couleurs vivaces. (p. 32)

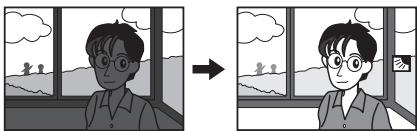

Compensation de contre-jour

Il vous suffit d'appuyer sur la touche pour éclaircir une image assombrie par le contre-jour. (p. 29)

Batterie intelligente

Pour vérifier l'état de la batterie, appuyez sur la touche DATA.

Touche auto

Vous pouvez modifier le mode d'enregistrement du caméscope et passer du réglage manuel au réglage standard ; pour cela, appuyez sur la touche AUTO. (17 p. 20)

Pour commencer!

• Avant d'enregistrer une vente importante, effectuer un enregistrement test.

Visualiser l'enregistrement test pour vous assurer que les images et le son ont été enregistrés correctement.

• Nous vous recommendons de nettoyer les têtes vidéo avant utilisation.

Si vous camèscope est resté inutilisé pendant une période prolongée, il est fort possible que les têtes soient encrassées. Nous vous recommendons donc de nettoyer les têtes

régulièrement à l'aide d'une cassette de nettoyage (en option).

Veillez à ranger vos cassettes et votre caméscope dans un endroit approprié.

Les têtes vidéo se salissant plus facilement si vous rangez vos cassettes et votre caméscope dans un endroit poussiéreux. Nous vous conseillons de stéreroler les cassettes du caméscope et de les ranger dans leurs boîtiers. Rangez votre caméscope dans une sacoche.

• Utilisez le mode SP (Standard) pour les enregistrements vidéo importants.

Le mode LP (Long Play) vous permet d'enregistrer 50% de plus que le mode SP (Standard), mais il est possible que des parasites de type mosaïque apparaissent pendant la lecture selon le type de cassette et les conditions d'utilisation.

Par conséquent, pour les enregistrements importants, nous vous recommandons d'utiliser le mode SP.

• Sécurité et fiabilité.

Nous vous recommandons d'utiliser uniquement des batteries et des accessoires JVC avec ce caméscope.

• Ce produit inclut des technologies brevetées et autres technologies propriétaires et ne fonctionne qu'avec une batterie intelligente JVC. Utiliser les batteries JVC BN-VF808U/BN-VF815U/BN-VF823U. L'utilisation de batteries génériques non fabriquées par JVC peut endommager le circuit interne de recharge. Assurez-vous de utiliser que des cassettes portant la marque Mini DV M^MIN
• Notez que ce caméscope n'est pas compatible avec les autres formats vidéo numériques.
• Nous vous recommandons d'utiliser des cassettes de la marque JVC.

Votre caméoscope est compatible avec toutes les marques de cassettes vendues dans le commerce conformes à la norme MiniDV. Cependant, les cassettes de la marque JVC ont été conçues dans le but d'optimiser les performances de votre appareil.

• Nous vous rappelons que ce caméoscope est exclusivement destiné à un usage privé.

Toute utilisation commerciale sans autorisation préalable est interdite. (Même si vous enregistrez un spectacle, une manifestation ou une représentation pour votre propre prise, nous vous recommandons d'obtenir une autorisation préalable).

• NE LAISSEZ PAS cet appareil

-dans un endroit où la température est supérieure à 50°C - dans un endroit où l'humidité est extrêmement faible (inférieure à 35%) ou extrêmement élevée (80%). - à la lumière directe du soleil. - dans un véhicule fermé en été. - à proximité d'une source de chaleur.

L'écran LCD est fabriqué selon une technologie de haute précision.

Des points noirs ou des points lumineux colorés (rouges, verts et bleus) peuvent cependant apparaître et demeurer sur l'écran LCD. Ces points ne sont pas enregistrés sur la cassette. Il ne s'agit pas d'un défaut de l'appareil. (Taux de points efficaces : plus de 99,99%).

• Retirez la batterie lorsque vous n'utilisez pas votre caméscope et vérifiez régulièrement s'il fonctionne correctement.

Lisez également les "CONSIGNES DE SECURITE", pages 36 à 38.

Precautions de securite

AVERTISSEMENT: AFIN D'EVITER TOUT RISQUE D'ELECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE.

Precautions:

• Pour éviter tout risque d'électrocution, n'ouvrez pas le boîtier. Aucune pièce intérieure n'est à régler par l'utilisateur. Consultez un technicien qualifié en cas de problème.
• Si vous n'utilisez pas l'adaptateur secteur pendant une période prolongée, nous vous recommandons de déconnecter le câble d'alimentation de la prise secteur.

Precautions:

• Ce caméscope est conçu pour être utilisé avec les signaux de télévision couleur de type PAL. Il ne fonctionne pas sur un téléviseur utilisant une norme différente. Cependant, l'enregistrement et la lecture sur l'écran LCD ou le viseur sont possibles n'importe où.
• Ce produit inclut des technologies brevetées et autres technologies propriétaires et ne fonctionne qu'avec une batterie intelligente JVC. Utilisez les batteries JVC BN-VF808U/BN-VF815U/BN-VF823U; pour les recharger ou pour brancher le caméscope sur une prise secteur, utilisez l'adaptateur secteur multitensions fourni. (Un adaptateur de conversion ajustat est nécessaire pour adapter les différents types de prises secteur selon les pays.)

Remarques:

• La plaque signalétique (indiquant le nombre de série) et les consignes de sécurité se trouvent au bas et/ou au dos de l'appareil.
• Dans le cas de l'adaptateur secteur, ces informations se trouvent sur les côtés supérieurs ou inférieurs.

Avertissement:

Les piles ne peuvent pas être soumises à une chaleur excessive, notamment aux rayons du soleil ou à une flamme.

Precaution:

La prise secteur doit être opérationnelle.

Si cet appareil est placé dans une armoire ou sur une étagère, assurez-vous qu'il y a suffisamment d'espace de chaque côté afin de permettre la ventilation (10 cm ou plus des deux côtés, au-dessus et à l'arrière).

N'obstruez pas les orifices de ventilation. (Si les orifices de ventilation sont obstrués par un journal, un vêtement, etc., une surchauffe risque de se produire.)

Ne placez aucun objet incandescent sur l'appareil, tel qu'une bougie.

Lors de l'élimination des piles, il convient de prendre en considération les problèmes d'environnement. Les réglementations locales ou la législation concernant la mise au rebut de ces piles doivent être strictement respectées.

N'exposez pas tout appareil aux éclaboussures. N'utilisez pas cet appareil dans une salle de bain ou dans des endroits avec de l'eau.

Veillez également à ne placer aucun récipient rempli d'eau ou de liquide sur l'appareil (produits cosmétiques ou pharmaceutiques, vases, pots de fleurs, tasses, etc.).

(Si de l'eau ou du liquide pénètre à l'intérieur de l'appareil, vous risqueriez de vous électrocuter ou de provoquer un incendie.)

Ne dirigez pas l'objet ou le viseur directement vers le soleil. Vous pourriez vous abimer la vue et/ou endommager les circuits internes de l'appareil. Nous risquerions également de vous électrocuter ou de provoquer un incendie.

Precaution!

Les remarques suivantes visent à protéger l'utilisateur et l'appareil contre des dommages évventuels.

Lorsque vous transportez l'appareil, veillez à toujours utiliser la dragonne fournie. Ne transportez pas ou ne saisissez pas le caméoscope par l'écran LCD, car il pourrait tomber ou s'endommager.

Veillez à ne pas coincer vos doigts dans le compartiment de la cassette. Ne laissez pas les enfants utiliser le caméoscope, car ils peuvent facilement se blesser de cette façon.

Ne pas utiliser de trépied photographique sur des surfaces irrégulères et inclinées. Il pourrait tomber et l'appareil pourrait être sérieusement endommagé.

Precaution!

Il n'est pas conseillé de poser le caméscope sur le téléviseur après avoir raccordé les câbles (Audio/Video, S-Video, etc.). Quelqu'un pourrait se prendre les pieds dans les câbles, faire tomber le caméscope et l'endommager.

Attention:

Ce symbole est uniquement valable dans l'Union européenne.

Ce symbole indique que cet équipement électrique ou électronique ne doit pas être jeté avec les ordures ménagères une fois arrivé en fin de vie. Il doit être remis à un point de collecte spécialisé dans le recyclage des appareils électriques et électroniques afin d'y subir un traitement approprié de récupération et de recyclage en conformité avec la législation nationale en vigueur.

Si ce produit est bien mis au rebut de manière appropriée, vous préservez les ressources naturelles et aidez à prévenir les conséquences négatives potentielles sur l'environnement et la santé des êtres humains qui pourrait arriver en cas de traitement inadéquat de ce produit. Pour toute information supplémentaire au sujet du point de collecte et du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Conformément à la législation nationale, des sanctions peuvent être appliquées en cas de rejet incorrect de ce déchet.

(Utilisateurs professionnels)

Si vous souhaitez mettre ce produit à autre but, rendez-vous sur notre site www.jvc-europe.com pour obtenir des informations sur les conditions de reprise de ce produit.

Si vous souhaitez vous débarrasser de ce produit, procédez conformément à la législation nationale en vigueur ou à toutes autres réglementations applicables dans votre pays portant sur le traitement des appareils électriques et électroniques en fin de vie.

Cher(e) client(e),

Union Européenne

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et à la sécurité électrique.

Représentant européen de la société Victor Company of Japan Limited :

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Allemagne

Nettoyage du caméscope

Avant de le nettoyer, mettez le caméscope hors tension et retirez la batterie et l'adaptateur secteur.

Pour nettoyer l'extérieur

Essuyez délicatement avec un chiffon doux. Trempez le chiffon dans de l'eau savonneuse et essorez-le bien pour retirer la saleté. Essuyez ensuite avec un chiffon sec.

Pour nettoyer l'écran LCD

Essuyer délicatement avec un chiffon doux. Prenez soin de ne pas endommager l'écran. Refermez l'écran LCD.

Pour nettoyer l'objectif

Utilisez une BrosseSouple, puis essuyez l'objectif avec du papier de nettoyage spécial.

Pour nettoyer l'objectif du viseur

Retirez la poussière du viseur à l'aide d'une brosse souple.

Remarques:

• Éviter les agents de nettoyage puissants comme la benzine ou l'alcool.
• Le nettoyage ne doit être entreprise qu’après le retrait de la batterie ou le débranchement d’autres modules d’alimentation.
• De la moisissure peut se former sur l'objectif s'il n'est pas nettoyé.
• Si vous utilisez un produit de nettoyage ou un chiffon traité chimiquement, reportez-vous aux mises en garde inhérentes à chaque produit.
• Pour nettoyer le viseur, adressez-vous à votre revendeur JVC le plus proche.

Nettoyez les TETES!

S'affiche si de la saleté a été détectée sur les têtes de lecture pendant l'enregistrement. Utilisez une cassette de nettoyage. (p. 3)

Prise en MAIN 8

Index 8 A propos de ce manuel 11 Accessoires fournis 11 Réglage de la poignée 12 Alimentation 13 Sélection de la langue 15 Réglages de la date et de l'heure 15 Réglage du viseur 15 Réglage de la luminosité de l'affichage 16 Montage sur un trépied 16 Insertion/éjection d'une cassette 16 Mode Large 16:9 17

Enregistrement vidéo 18

Enregistrement de base. 18

Durée de bande restante. 18 Relecture rapide 18 Zoom 19 Prise de vues journalistiques 19 Interface de prise de vues 19 Time Code 20 Enregistrement sur une cassette en cours 20 Mode automatique/manuel 20

Lecture VIDEO 21

Lecture normale 21

Arrêt sur image 21 Recherche accélérée variable 21 Recherche de section vierge 22 Lecture de photos 22

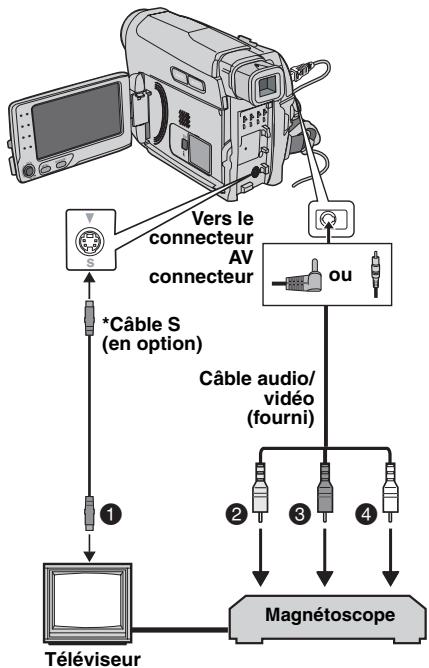

Raccordement à un téléviseur ou un magnétoscope 22

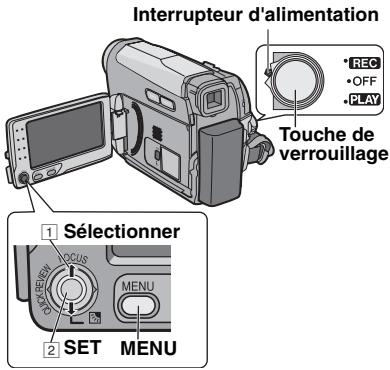

Utilisation des MENUS pour des réglages précis. 24

Modification des réglages des menus 24 Menu d'enregistrement 25 27

Fonctions pour l'enregistrement 28

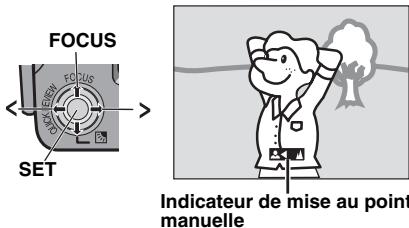

Photo (Enregistrement de photos sur une cassette) 28 Mise au point manuelle. 28 Commande d'exposition 29 Verrouillage de l'iris 29 Compensation de contre-jour 29 Zone de mesure d'exposition 30 Réglage de la balance des blancs 30 Réglage manuelle de la balance des blancs... 31 Effets de fondu/volet 31 Programme AE, Effets et Effets de l'obturateur 32

Montage 33

Copie vers un magnétoscope 33 Copie vers ou depuis un appareil vidéo equipped d'un connecteur DV (Copie numérique) …… 33 Raccordement à un ordinateur personnel...... 34

Lexique couverture arrière

* Pour le modèle GR-D740E uniqueness

Comment ouvrir l'écran LCD

Appuyez sur l'extrémité de l'écran LCD.

Fonctionnement avec alimentation couplée. L'écran LCD peut pivoter sur.

Lorsque l'interrupeur d'alimentation est réglé sur "REC", vous pouvez également mettre le caméoscope sous/hors tension en ouvrant/fermant l'écran LCD ou en déployant/repoussant la viseur.

Remarques:

L'image n'apparaît pas simultanément sur l'écran LCD et sur le viseur. Si vous tirez sur le viseur alors que l'écran LCD est ouvert, vous pourriez besoin de voir lequel des deux utiliser. Régalez "PRIORITE" sur le mode de votre choix dans le menu SYSTEME. (p.26) - Des points lumineux colorés peuvent apparaître sur l'écran LCD ou le viseur. Toutefois, il ne s'agit pas d'un dysfonctionnement.

Commandes

① <: Touche Gauche / Touche de rembobinage [▲] (Cp. 21) / Touche de relecture rapide [QUICK REVIEW] (Cp. 18)

Touche Droite / Touche d'avance rapide [▶] (p. 21) A: Touche Haut / Touche de lecture et de pause [▶/II] (Cp. 21) / Mise au point manuelle [FOCUS] (Cp. 28) v: Touche Bas / Touche Arrêt [p. 21) Compensation de contre-jour (p. 29) Mesure d'exposition (p. 30) Pression vers le bas: SET

② Touche d'écran large 16:9 [16:9] (p. 17) Touche de recherche des blancs [BLANK] (p. 22) ③ Touche Menu [MENU] (L p. 24) ④ Touche batterie intelligente [DATA] (p. 14) ⑤ Touche Auto [AUTO] (1 p. 20) ⑥ Commande d'ajustement dioptrique (p. 15) ⑦ Touche d'activation du mode Photo [SNAPSHOT] (p. 28) ⑧ Commande de zoom électrique [T/W] (p. 19) Commande de volume du haut-parleur [VOL. +,-] (p. 21) ⑨ Touche de marche/arrêt d'enregistrement [START/STOP] (p. 18) Interrupteur d'alimentation [REC, PLAY, OFF] ⑩ Touche de verrouillage 12 Touche de libération de la batterie BATT. Interrupteur d'ouverture/ejection de la cassette [OPEN/EJECT] (13 p. 16)

Connecteurs

Connecteur vidéo numérique [DV OUT] (i. LINK*) (p. 33, 34)

• i. LINK fait référence aux specifications et extensions de la norme IEEE1394-1995. Le logo est applicable aux produits conformes à la norme i. LINK. Connecteur de sortie S-Video (p. 22) (Pour le modèle GR-D740E uniquement) Les connecteurs sont situés sous les volets. 16 Connecteur d'entrée CC [DC] (p. 13) Connecteur de sortie audio/vidéo [AV] (p. 22, 33)

Témoins

18 Indicateur POWER/CHARGE (17 p. 13)

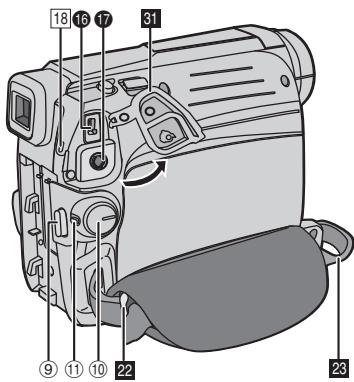

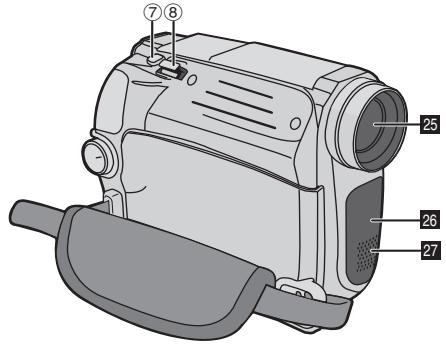

Autres composants

19 Écran LCD (p. 8) 20 Viseur (p. 15) 21 Logement de la batterie (p. 13) 20 Oeillet de la dragonne (p. 12) 23 Poignée ceinturée (p. 17) 24 Haut-parleur (p. 21) 2 Objectif 26 Capteur de l'appareil photo (Veillez à ne pas obstruer cette zone, car elle compte un capteur intégré indispensable à la prise de vues.) 27 Microphone stéréo 28 Orifice de taquet (p. 16) 29 Trou fileté pour montage du trépied (p. 16) 30 Volet de logement de la cassette (p. 16) 31 Couvercle du connecteur

Position de l'interrupteur d'alimentation

REC:Pour commencer l'enregistrement sur une cassette.

OFF:Pourmettre le caméscope hors tension.

PLAY:Pour dire un enregistrement sur une cassette.

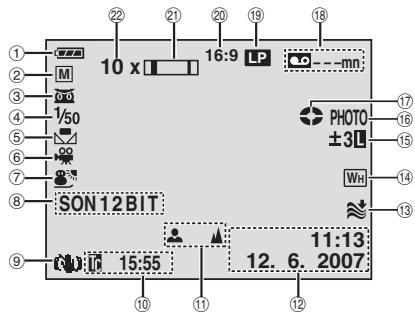

Pendant l'enregistrement vidéo

① Indicateur d'énergie restante dans la batterie ② Mode de fonctionnement

A: Mode Auto M: Mode Manuel

③ 00: Indicateur de prise de vue en faible lumière (L p. 32) A: Mode Gain relevé (p. 25) ④ Vitesse d'obturation (p. 32) ⑤ Témoin de balance des blancs (17 p. 30) ⑥ Indicateur de l'effet sélectionné (17 p. 32) ⑦ Indicateur du programme AE sélectionné (1 p. 32) ⑧ SON 12BIT/16BIT : Indicateur du mode de son (F p. 26) (S'affiche pendant environ 5 secondes après la mise sous tension du caméscope.) ⑨ Stabilisateur d'image numérique ("STABIMAGE") (p. 25) (seul le témoin s'affiche) Time Code (p. 26) ① Témoin de mise au point manuelle (p. 28) 12 Date/Heure (p. 26) Témoin d'atténuation des bruits du vent (p. 25) Témoin d'effet de fondu/volet sélectionné (1 p. 31) 15: Témoin de commande d'exposition spot (L'p. 30) 2: Témoin de compensation de contre-jour (L p. 29) ±: Témoin de réglage d'exposition (p. 29) Témoin de verrouillage du diaphragme (Lp. 29) 16 PHOTO: (S'affiche lors de la prise de vues.) ENR: (Apparait pendant l'enregistrement.) (p. 18)

Témoin de déroulement de la bande (Pivote pendant le déroulement de la bande.) 18 Temps restant de la cassette (p. 18) 19 Mode de vitesse d'enregistrement (SP/LP) (p. 26) (seul l'indicateur LP est affiché) Indicateur de mode d'écran large sélection (197 p. 17) (seul le témoin 16:9 s'affiche) Témoin de zoom (p. 19) Rapport de zoom approximatif (17 p. 19)

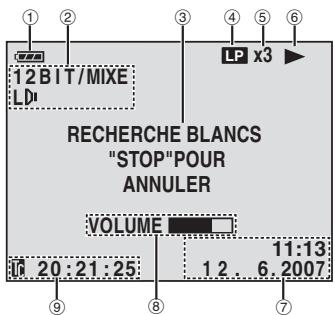

Pendant la lecture vidéo

① Indicateur d'énergie restante dans la batterie (13 p. 36) ② Indicateur de son G/D (p. 27) ③ Indicateur de recherche des blancs (p. 22) ④ Vitesse de bande (SP/LP) (seul le témoin LP s'affiche) ⑤ Indicateur de vitesse de recherche variable: x-10, x-3, x3 et x10 (p. 21) ⑥ Lecture

: avance/recherche rapide : retour/recherche rapide

II: Pause

⑦ Date/Heure (p. 27) ⑧ VOLUME: Témoin de niveau de volume (p. 21) ⑨ Time Code (L7 p. 27)

Lever de commande

Écran LCD Levier de commande

Il existe deux modes opératoires du levier de commande : déplacement du levier vers le haut/ le bas/ la gauche/ la droite ou pression sur le levier. Ils sont décrits et illustrés dans l'exemple ci-dessous.

1. Déplacez le levier de commande vers le haut, le bas, la gauche ou la droite (//<> ) pour sélectionner:

Opération			Pour sélectionner
∧	►/Π	FOCUS	Déplacez le levier de commande vers le haut.
∨	■	■	Déplacez le levier de commande vers le bas.
>	►		Déplacez le levier de commande vers la droite.
<	▲	QUICK REVIEW	Déplacez le levier de commande vers la gauche.

1. Appuyez sur le levier de commande pour sélectionner SET.

Accessoires fournis

Adaptateur secteur AP-V19E

Batterie BN-VF808U

Câble audio/vidéo (mini-prise 03,5 à la prise RCA)

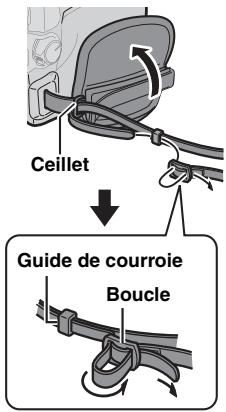

Courroie en bandoulière (1) p. 12)

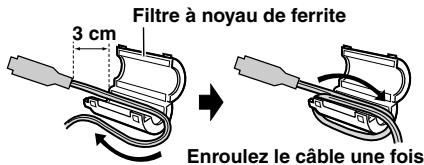

Filtre à noyau de ferrite pour cordon Adaptateur secteur (p. 12)

Couvre-objectif (1) p. 12

Remarques:

• Pour optimiser les performances du caméoscope, les câbles fournis peuvent posséder un ou plusieurs filtres à noyau de ferrite. Si un câble ne possède qu'un seul filtre à noyau de ferrite, l'extrémité du câble la plus proche du filtre doit être raccordée au caméoscope. Veiller à utiliser les câbles fournis pour les raccordements. Ne pas utiliser d'autres câbles.

Comment fixer le couvre-objectif

Pour protéger l'objectif, fixez le couvre-objectif fourni au caméscope comme représenté sur l'illustration.

Remarque:

Pour vous assurer que le couvre-objectif est correctement fixé, assurez-vous qu'il est en ligne avec le caméscope.

Placez-le ici pendant l'enregistrement

Comment fixer la dragonne

1 Ouvrir la bande velcro et faire passer l'extrémité de la courroie dans l'œillet. 2 Faire passer la courroie dans la boucle, régler sa longueur et utiliser le guide de la courroie pour la fixer. 3 Positionner la boucle à proximité de l'œillet et fermer la bande velcro.

Comment fixer le filtre à noyau de ferrite

Fixez les filtres à noyau de ferrite aux cables. Le filtre à noyau de ferrite réduit les parasites. Lorsque vous raccordez un cable, fixez l'extrémité comportant le filtre au caméscope.

1 Relâchez les pièces d'arrêt aux deux extrémités du filtre à noyau de ferrite.

2 Faites passer le câble dans le filtre.

3 Fermez le filtre à noyau de ferrite jusqu'à son enclenchement.

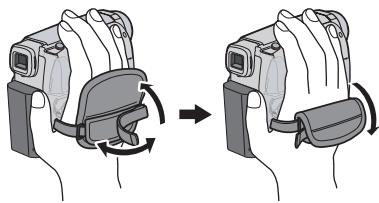

Réglage de la poignée

Ouvrez la bande velcro et régalez la poignée. - Avant d'effectuer le réglage, retirez toutes les protections sur la bande velcro.

Recharge de la batterie

1 Réglez l'interrupteur d'alimentation sur "OFF". 2 Avec la flèche située sur la batterie pointant vers le bas, faites glisser légèrement la batterie dans le logement de la batterie ①. 3 Faites coulisser la batterie vers le bas jusqu'à ce qu'elle se verrouille ②. 4 Branchez l'adaptateur secteur à une prise secteur. 5 Raccordez l'adaptateur secteur au caméscope. - Le témoin POWER/CHARGE du caméscope clignote pour indiquer que la recharge est en cours. - Lorsque le témoin POWER/CHARGE s'éteint, la recharge est terminée. Débranchez l'adaptateur secteur de la une prise secteur. Déconnectez l'adaptateur secteur du caméscope.

Pour retirer la batterie

Faites glisser la batterie vers le haut tout en appuyant sur BATT. pour la retirer.

Batterie	Temps de recharge
BN-VF808U*	Environ 1 hr 30 mn.
BN-VF815U	Environ 2 hrs 40 mn.
BN-VF823U	Environ 3 hrs 50 mn.

• Fournie

Remarques:

• Si le couvercle protecteur est attaché à la batterie, retirez-le.
• Pendant la recharge, vous ne pouvez pas utiliser le caméscope.
• La recharge n'est pas possible si le mauvais type de batterie est utilisé.
• Lorsque vous chargez la batterie pour la première fois ou après une longue période de stockage, le témoin POWER/CHARGE peut ne pas s'allumer. Dans ce cas, retirez la batterie du caméscope, puis rechargez-la à nouveau.
• Si vous insérez une batterie complètement rechargée dans le caméscope, le témoin POWER/CHARGE clignote pendant 10 secondes, puis il disparaît.
• Si la durée d'utilisation de la batterie reste extrêmement courte, même après une recharge complète, il est possible que la batterie soit déteriorée et doit être remplacée par une batterie neuve. Acheter une batterie.
• Étant donné que l'adaptateur secteur transforme le courant électrique, il chauffe en cours d'utilisation. Veiller à ne l'utiliser que dans des endroits bien ventilés.
• Après 5 minutes en mode de pause d'enregistrement alors que la cassette est insérée et qu'aucune opération n'est réalisée, le caméscope se met automatiquement hors tension à partir de l'adaptateur secteur. Dans ce cas, la recharge de la batterie commence si cette dernière est fixée sur le caméscope.
• Ne pliez pas et ne tirez pas sur le cordon et la fiche de l'adaptateur secteur, car vous risqueriez de l'endommager.

DANGER! Ne démontez pas les batteries et ne les exposez pas à une flamme incandescente ou à une chaleur excessive, car vous pourriez provoquer un incendie ou une explosion.

AVERTISSEMENT! Veillez à ce que la batterie ou les bornes de la batterie n'entrent pas en contact avec des objets métalliques; ceci pourrait provoquer un court-circuit et entraîner un incendie.

Pour rétablir la précision du témoin de la batterie

Si l'indication d'énergie de la batterie diffère du temps de fonctionnement réel, rechargez complètement la batterie, puis faites-la fonctionner jusqu'à ce qu'elle soit déchargée. Toutefois, il est possible que cette fonction ne soit pas opérationnelle si la batterie a été utilisée pendant une longue période dans des conditions de températures extrêmement élevées/basses ou si elle a été rechargée trop souvent.

Utilisation de la batterie

Reprenez les étapes 2 à 3 de la section "Recharge de la batterie". (p. 13)

Durée maximum d'enregistrement continu

Batterie	Écran LCD activé	Viseur activé
BN-VF808U*	1 hr 50 mn.	2 hrs 15 mn.
BN-VF815U	3 hrs 40 mn.	4 hrs 30 mn.
BN-VF823U	5 hrs 30 mn.	6 hrs 45 mn.

• Fournie

Remarques:

• La durée d'enregistrement est réduite de façon significative sous les conditions suivantes :
• Le zoom ou le mode d'attente d'enregistrement est utilisé de façon répétée. L'écran LCD est utilisé de façon répétée.
• Le mode de lecture est utilisé de façon répétée.
• rir 3 fois la durée de prise de vues prévue.

Attention:

Avant de débrancher la source d'alimentation, assurez-vous que le caméscope est éteint. Auquel cas, vous risquez d'endommager le caméscope.

Système de batterie intelligente

Vous pouvez contrôler l'état de charge de la batterie et le temps d'enregistrement restant. Lorsque la batterie est fixe, appuyez sur DATA.

• Lorsque l'interrupteur d'alimentation est réglé sur "OFF", les informations sur la batterie restent affichées pendant environ 3 secondes si la touche est enfoncée puis relâchée rapidement, et pendant environ 15 secondes si la touche est maintenue enfoncée pendant plusieurs secondes. Lorsque l'interrupteur d'alimentation est réglé sur "PLAY" ou "REC", appuyez à nouveau sur DATA pour revenir à l'écran normal.
• L'état de la batterie ne peut pas être affiché lors de la lecture ou de l'enregistrement.
• Si le message "ERREUR DE COMMUNICATION" s'affiche même après avoir appuyé plusieurs fois sur DATA, il est possible que la batterie soit endommagée. Dans ce cas, contactez le revendeur JVC le plus proche.

Utilisation de l'alimentation secteur

Reprenez les étapes 4 à 5 de la section “Recharge de la batterie”. (p. 13)

Remarque:

L'adaptateur secteur fourni dispose d'une sélection automatique de la tension dans la gamme 110 V à 240 V CA.

Les explications suivantes impliquent l'utilisation de l'écran LCD. Si vous souhaitez utiliser le viseur, fermez l'écran LCD et ouvrez complètement le viseur.

Sélection de la langue

Il est possible de modifier la langue de l'écran. (p. 24, 26)

1 Ouvrez l'écran LCD. 2 Réglez l'interrupteur d'alimentation sur "REC" ou "PLAY" tout en appuyant sur la touche de verrouillage située sur l'interrupteur.

Si vous selectionnez "REC", le mode d'enregistrement devra être réglé sur M. (p.20)

3 Appuyez sur MENU. 4 Sélectionnez "SYSTEME", puis appuyez sur SET ou >. 5 Sélectionnez "LANGUAGE", puis appuyez sur SET ou >. 6 Sélectionnez la langue de votre choix, puis appuyez sur SET ou >. 7 Appuyez sur MENU.

Appuyez à tout moment sur < pour revenir à l'écran de menu précédent.

Réglages de la date et de l'heure

La date et l'heure seront toujours enregistrées automatiquement sur la bande. Vous pouvez désirer de les afficher ou non. (p. 26, 27) Reprenez les étapes 1 à 3 de la section "Sélection de la langue". (p. 15)

1 Sélectionnez "AFFICHAGE", puis appuyez sur SET ou >. 2 Sélectionnez "REGL. HORL", puis appuyez sur SET ou >. 3 Appuyez sur SET ou > pour sélectionner le format d'affichage de la date de votre choix.

• Répétez cette étape pour sélectionner le format d'affichage de l'heure (sélectionnez "24h" ou "12h"), le mois, la date, l'année, l'heure et les minutes. 4 Appuyez sur MENU.

Appuyez à tout moment sur < pour revenir à l'écran de menu/réglage précédent.

Réglage du viseur

1 Réglez l'interrupteur d'alimentation sur "REC" tout en appuyant sur la touche de verrouillage située sur l'interrupteur. 2 Assurez-vous que l'écran LCD est fermé et verrouillé. Ouvrez le viseur. 3 Tournez la commande d'ajustement dioptrique jusqu'à ce que les repères du viseur soient au point.

Commande d'ajustement dioptrique

Precautions:

Lorsque vous remettez le viseur en place, veillez à ne pas vous coincer les doigts.

Réglage de la luminosité de l'affichage

Reprenez les étapes 1 à 3 de la section

Sélection de la langue". (p. 15)

Pour régler la luminosité du viseur, ouvrez le viseur, puis régalez "PRIORITE" sur "VISEUR". (p. 26)

1 Sélectionnez "AFFICHAGE", puis appuyez sur SET ou >. 2 Sélectionnez "LUMINOSITE", puis appuyez sur SET ou >. 3 Sélectionnez la luminosité de votre besoin, puis appuyez sur SET ou >. 4 Appuyer sur MENU.

Appuyez à tout moment sur < pour revenir à l'écran de menu/réglage précédent.

Montage sur un trépied

Pour fixer le caméoscope sur un trépied, alignez le taquet et la vis de direction avec la prise de montage et l'orifice de taquet sur le caméoscope. Serrez alors la vis dans le sens des aiguilles d'une montre.

• Certains trépieds ne sont pas équipés de taquet.

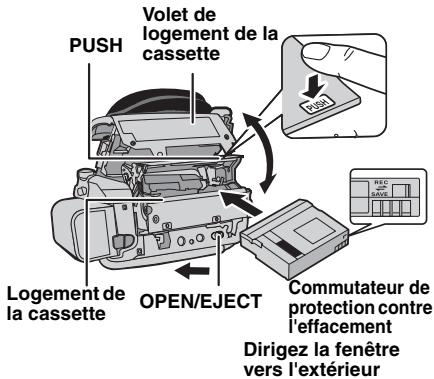

Insertion/ejection d'une cassette

Le caméscope doit être sous tension pour insérer ou éjecter une cassette.

1 Faites coulisser et maintenez OPEN/EJECT dans le sens de la flèche, puis tirez le volet pour s'ouvrir jusqu'à son blocage. Le logement s'ouvre automatiquement. - Ne touchez pas les pièces internes. 2 Insérez ou enlevez la cassette, puis appuyez sur "PUSH" pour fermer le logement. Assurez-vous de n'appuyer que sur la partie marquée "PUSH" pour fermer le logement de cassette; si vous touchez d'autres pièces, vous pourriez vous coincer le doigt dans le logement, vous blesser ou endommager l'appareil. - Une fois le logement de la cassette fermé, il s'abaisse automatiquement. Attendez qu'il soit complètement abaisé avant de fermer le volet. - Si la batterie est faible, il peut être impossible de fermer le volet. Ne forcez pas dessus. Remplacez la batterie par une batterie complètement chargée ou utilisez l'alimentation secteur avant de continuer. 3 Fermez le volet de logement de la cassette jusqu'à ce qu'il s'enclenche.

Remarques:

• Si après quelques secondes le logement ne s'ouvre pas, refermez le volet et essayez une nouvelle fois. Si le logement de cassette ne s'ouvre toujours pas, mettez le camescope hors tension, puis de nouveau sous tension.
• Si la bande n'est pas correctement insérée, ouvrez complètement le volet de logement de la cassette, puis retirez la cassette. Quelques minutes plus tard, insérez-la à nouveau. Lorsque le camescope passe d'un lieu froid à un lieu chaud, attendez quelques instants avant d'ouvrir le volet.

Apparaît si une cassette est insérée alors que l'interrupteur d'alimentation est réglé sur "REC". - Clignote si aucune bande n'est insérée.

S'affiche si aucune cassette n'est insérée lorsque vous appuyez sur la touche de marche/arrêt d'enregistrement ou sur la touche SNAPSHOT interrupteur d'alimentation réglé sur "REC".

Verifier le LOQUET de protection

S'affiche lorsque le loquet de protection contre l'effacement est réglé sur "SAVE" et que l'interrupteur d'alimentation est réglé sur "REC". (p. 9)

Mode large 16:9

Vous pouvez enregistrer des vidéos au format 4:3 ou 16:9. Par défaut, le caméoscope est réglé pour enregistrer des vidéos au format 16:9.

1. Réglez l'interrupteur d'alimentation sur "REC". 2. Chaque fois que vous appuyez sur la touche 16:9, le format de l'écran change :

Sur l'écran LCD :

Sur le viseur :

Remarque:

Si vous enregistrez les films au format 16:9, il se peut que l'image apparaisse à l'aspect allongé un peu verticalement lors de la lecture sur le téléviseur s'il possède un écran 4:3. (p. 26, 27)

Remarque:

Avant de continuer, effectuez les procédures décrites ci-dessous :

• Alimentation. (p. 13)
• Insertion d'une cassette. (p. 16)
• Retirez le couvre-objectif. (p. 12) Ouvrez l'écran LCD. (p. 8)
• Sélectionnez des VIDEOS au format 4:3 ou 16:9 (écran large). (p. 17)

Commande zoom Touche de verrouillage Touche de marche/arrêt d'enregistrement

1 Réglez l'interrupteur d'alimentation sur "REC" tout en appuyant sur la touche de verrouillage située sur l'interrupteur. 2 Appuyez sur la touche START/STOP pour commencer l'enregistrement. "ENR" s'affiche à l'écran lors de l'enregistrement. Pour arrêter l'enregistrement, appuyez à nouveau sur START/STOP.

Durée d'enregistrement approximative

Bande	Mode d'enregistrement
	SP	LP
30 mn.	30 mn.	45 mn.
60 mn.	60 mn.	90 mn.
80 mn.	80 mn.	120 mn.

Remarques:

• Si le mode de pause d'enregistrement dure 5 minutes sans qu'aucune opération ne soit exécutée, le caméscope se met automatiquement hors tension. Pour remettre le caméscope sous tension, rentrez, puis ressortez le viseur ou fermez et rouvrez le moniteur LCD.
• Lorsqu'une section vierge est laissée entre des séquences enregistrées sur la bande, le time code est interrompu et des erreurs peuvent se produire lors du montage. Pour éviter cela, reportez-vous à la section "Enregistrement sur une cassette en cours". (p. 20)
• Pour enregistrer en mode LP (Long Play). (p. 26)

Durée de bande restante

La durée approximative de bande restante s'affiche à l'écran. "---mn" signifie que le caméoscope calcule la durée restante. Lorsque la durée restante atteint 2 minutes, l'IR commence à clignoter.

• Le temps nécessaire pour calculer et afficher la durée de bande restante et la précision du calcul peuvent varier selon le type de bande utilisé.

Relecture rapide

Vous permet de vérifier la fin du dernier enregistrement.

1) Appuyez sur QUICK REVIEW lorsque le mode d'arrêt de renregistrement est activé. 2) La bande est rembobinée pendant plusieurs secondes et relue automatiquement, puis se met en pause en mode d'arrêt de n'enregistrement pour la prochaine prise de vues. - Il peut y avoir une certaine distorsion d'image au début de la lecture. Ceci est tout à fait normal. - Faites glisser plusieurs fois la commande de zoom pour activer/désactiver le son.

Pendant l'enregistrement

Zoom arrrière

Zoom avant W: Grand angle T: Téléobjectif

Le zoom optique permet un grossissement jusqu'à 28X / 34X. L'agrandissement au-delà de 28X / 34X s'effectue par traitement numérique de l'image, c'est pourquoi le zoom numérique est possible jusqu'à 800X. Réglez (ZOOM) sur [56X]*/ [68X] ou [800X]. (p. 25)

Zoom optique (jusqu'à 28X / 34X ) * Modèle GR-D720E uniquement

Remarques:

• La prise de vues macro jusqu'à 5 cm est possible lorsque la commande de zoom est réglée à fond sur W.
• Lorsque vous effectuez un zoom sur un sujet se trouvant trop près de l'objet, l'appareil photo peut effectuer automatiquement un zoom arrêté en fonction de la distance. Dans ce cas, régler la fonction "MACRO" sur "MARCHE". (p. 25)

Prise de vues journalistiques

Dans certaines situations, des angles de prise de vues différentes peuvent offrir des résultats plus spectaculaires. Tenez le caméscope dans la position désirée et inclinez l'écran LCD dans le sens le plus commode. Il peut pivoter de 90° vers le bas, vers le haut.

Interface de prise de vues

La personne que vous filmez peut se voir sur l'écran LCD et vous pouvez également vous filmer vous-même en regardant votre propre image sur l'écran LCD.

1) Ouvrez l'écran LCD et inclinez-le vers le haut, de sorte qu'il soit orienté vers l'avant. Ouvrez alors le viseur.

2) Pointez l'objet vers le sujet (vous, si vous et en train de vous enregistrer vous-même) et démarrez l'enregistrement.

• Avec l'interface de prise de vues, l'image du moniteur apparait inversée, comme dans un miroir. Toutefois l'image réelle enregistrée n'apparait pas inversée.
• Si la Relecture rapide (p. 18) est exécutée pendant l'interface de prise de vues, l'écran LCD est mis hors tension. Le cas échéant, vérifiez l'image de lecture dans le viseur.
• Pour vérifier l'image de lecture sur l'écran LCD, fermez le viseur.

Pendant l'enregistrement, un time code est enregistré sur la bande. Ce code est utilisé pour confirmer la place de la série enregistrée sur la bande pendant la lecture.

Affichage

Minutes

Seconds

Images*

(25 images =

1 seconde)

• Les images ne sont pas affichées pendant l'enregistrement.

Si l'enregistrement commence à partir d'une section vierge, le time code commence à compter à partir de "00:00:00" (minutes: secondes: image). Si l'enregistrement commence à la fin d'une série enregistrée précédemment, le time code continue à partir de la valeur du dernier time code. Si pendant l'enregistrement, une partie vierge est laissée sur la bande, le time code est interrompu. Lorsque l'enregistrement reprend, le time code reprend à compter à partir de "00:00:00". Ce qui signifie que le caméscope peut enregistrer les mêmes time codes que ceux existant dans une série enregistrée précédemment. Pour empêcher cela, exécutez "Enregistrement sur une cassette en cours" (p. 20) dans les cas suivants;

• Lorsque vous refaites une prise de vues après avoir lu une bande enregistrée.
• Si l'alimentation est coupée pendant la prise de vues.
• Si la cassette est retirée puis insérée à nouveau pendant la prise de vues.
• Lors d'un enregistrement avec une bande partiellement enregistrée.
• Lors d'un enregistrement sur une partie vierge située au milieu de la bande. Lors d'un nouvel enregistrement après avoir déjà effectué un enregistrement et ouvert/fermé le volet de logement de cassette.

Remarques:

• Le time code ne peut pas être remis à zéro.
• Pendant l'avance rapide ou le rembobinage, l'indicateur du time code n'évolue pas de façon régulière.
• Le time code n'est affiché que lorsque "TIME CODE" est réglé sur "MARCHE". (p. 24, 26)

Enregistrement sur une cassette en cours

1) Lisez une cassette ou utilisez la fonction de recherche de section vierge (F p. 22) pour trouver le point à partir duquel vous pouvez commencer l'enregistrement, puis passez en mode de pause sur image. (F p. 22) 2) Réglez l'interrupteur d'alimentation sur "REC" tout en appuyant sur la touche de verrouillage située sur l'interrupteur, puis commencez l'enregistrement.

Mode automatique/manuel

Appuyez plusieurs fois sur la touche AUTO pour commuter les modes d'enregistrement automatique et manuel. Si le mode manuel est sélectionné, l'indicateur "M" s'affiche sur l'écran LCD.

Mode auto: A

Vous pouvez enregistrer sans utiliser d'effets spéciaux ou de réglages manuels.

Mode manuel

Pour utiliser l'enregistrement manuel, vous nevez configurer certaines fonctions.

Lecture normale

Touche de verrouillage

1. Insérez une cassette. (F p. 16) 2. Réglez l'interrupteur d'alimentation sur "PLAY" tout en appuyant sur la touche de verrouillage située sur l'interrupteur.

L'écran ci-dessus (se reportant au levier de commande ( p.11)) s'affiche pendant environ 3 secondes sur l'écran LCD.

Opération	Pour sélectionner
►/■	Déplacez le levier de commande vers le haut
■	Déplacez le levier de commande vers le bas
►	Déplacez le levier de commande vers la droite.
←	Déplacez le levier de commande vers la gauche.

3 Pour commencer la lecture, appuyez sur ▷▶. 4 Pour arrêter la lecture, appuyez sur ■.

• En mode Arrêt, appuyez sur ↓ pour rembobiner, ou sur ▷▶ pour avancer la cassette.
• Appuyez sur SET pour afficher l'écran du guide d'utilisation.

Pour commander le volume du haut-parleur, faites glisser la commande de zoom (VOL. +/-) vers “+” pour augmenter le volume ou vers “-” pour le diminuer.

Remarques:

L'image lue peut être affichée sur l'écran LCD, le viseur ou sur un téléviseur connecté. (p. 22, 23) - Si le mode d'arrêt dure pendant 5 minutes lorsque l'énergie est fournie par une batterie, le caméscope est automatiquement mis hors tension. Pour remettre le caméscope sous tension, rentrez, puis ressortez le viseur ou fermez et rouvrez le moniteur LCD. Lorsqu'un câble est raccordé au connecteur AV, le son ne provient pas du haut-parleur.

S'affiche lorsque des images enregistrées au format HDV sont détectées. Les images au format HDV ne peuvent pas être lues sur ce caméscope.

Arrêt sur image

Permet d'effectuer une pause pendant la lecture vidéo.

1) Appuyez sur || pendant la lecture. 2) Pour reprendre la lecture normale, appuyez à nouveau sur / - Si l'arrêt sur image dure pendant plus de 3 minutes, le mode d'arrêt du caméscope est engagé automatiquement.

Recherche accélérée variable

Permet une recherche à vitesse variable dans un sens ou l'autre durant la lecture vidéo.

1) Pendant la lecture, appuyez une ou deux fois sur pour une recherche vers l'avant, ou une ou deux fois sur pour une recherche vers l'arrière.

←		→
x-10	x-3	x3	x10

2) Pour reprendre la lecture normale, appuyez sur /

• Pendant la lecture, maintenez la touche ou enfoncée. La recherche continue tant que vous maintenez la touche enfoncée. Dès que vous relâchez la touche, la lecture normale reprend.
• Un léger effet de mosaïque apparait à l'écran pendant la recherche accélérée. Il ne s'agit pas d'un dysfonctionnement.

Attention:

Lors d'une recherche accélérée, il est possible qu'une partie de l'image ne soit pas clairement visible, particulièrement du côté gauche de l'écran.

Lors d'une recherche. accéléée, il est possible qu'une partie de l'image ne soit pas clairément visible a l'écran.

Recherche de section vierge

Vous aide à repérer l'endroit où vous devez démarrer l'enregistrement sur une cassette en cours pour éviter une interruption du time code. (p. 20)

1. Reprenez les étapes 1 à 2 de la section "Lecture normale". (p. 21) 2. Appuyez sur BLANK.

L'indication "RECHERCHE BLANCS" s'affiche et le caméscope démarre automatiquement la recherche en avant ou en arrière, puis s'arrête au point situé à environ 3 secondes de bande avant le commencement de la section vierge détectée. Pour interrompre la recherche de section vierge en cours, appuyez sur ou sur BLANK.

Remarques:

• Avant de lancer une recherche de section vierge et si la position actuelle se situe sur une section vierge, le caméscope effectue la recherche en sens inverse. Si la position actuelle se situe sur une partie enregistrée, le caméscope effectue la recherche en avant.
• Si le début ou la fin de la bande est atteinte durant la recherche de section vierge, le caméscope s'arrête automatiquement.
• Une partie vierge inférieure à 5 secondes ne peut pas être détectée.
• La partie vierge détectée peut se situer entre des séquences enregistrées. Avant de démarrer l'enregistrement, assurez-vous qu'il n'existe aucune série enregistrée après la partie vierge.

Lecture de photos

Ce caméscope vous permet de prendre des photos pendant la lecture vidéo.

Appuyer sur SNAPSHOT.

Raccordement à un téléviseur ou un magnétoscope

Noir vers S-VIDEO IN (à raccorder si votre téléviseur/magnétoscope est muni d'une entrée S-VIDEO et de connecteurs d'entrée A/V. Le cas échéant, il n'est pas nécessaire de raccorder le cable vidéo jaune.) Jaune vers VIDEO IN (à raccorder si votre téléviseur/magnétoscope n'est muni que de connecteurs d'entrée A/V.) Rouge vers AUDIO R IN Blanc vers AUDIO L IN Modèle GR-D740E uniquement

Remarque:

Le câble S-Video est en option. Veiller à utiliser le câble S-Video YTU94146A. Contacter le centre d'entretien JVC indiqué sur la fiche incluse dans l'emballage pour avoir plus sur sa disponibilité. Veiller à raccorder l'extrémité munie du filtre à noyau de ferrite à l'appareil photo. Le filtre à noyau de ferrite réduit les parasites.

1 Vérifiez que tous les appareils sont hors tension. 2 Raccordez le caméscope à un téléviseur ou à un magnétoscope comme montré dans l'illustration.

Si vous utilisez un magnétoscope, passez à l'étape 3.

Dans le cas contraire, passez à l'étape 4.

3 Raccordez la borne de sortie du magnétoscope à la borne d'entrée du téléviseur en suivant les instructions du mode d'emploi de votre magnétoscope. 4 Mettez le caméscope, le magnétoscope et le téléviseur sous tension. 5 Régalez le magnétoscope sur le mode d'entrée AUX, puis régalez le téléviseur sur le mode VIDEO. 6 Lancez la lecture sur la caméscope. (p. 21) - Régalez "SORTIE 16:9" des Menu de lecture afin que l'image puisse être affichée sur toute télévisée (16:9 ou 4:3). (p. 17, 27)

Pour désigner l'affichage ou non des fonctions suivantes sur le téléviseur raccordé

• Date/Heure Régler "DATE/HEURE" sur "MARCHE" ou "ARRET". (p. 27) Time Code Régler "TIME CODE" sur "MARCHE" ou "ARRET". (p. 27)
• Indications autres que la date/heure et le time code Régler "ECRAN" sur "ARRET", "LCD" ou "LCD/TV". (F p. 27)

Remarques:

• Il est recommandé d'alimenter l'appareil photo avec l'adaptateur secteur et non avec la batterie. (F p. 14)
• Pour contrôler l'image et le son du caméoscope sans introduire de cassette, réglez l'interrupteur d'alimentation du caméoscope sur "REC", puis réglez votre téléviseur sur le mode d'entrée approprié. Assurez-vous de régler le volume du son du téléviseur sur son niveau minimum pour éviter une pointe soudaine de son quand le caméoscope est mis en marche.

Modification des réglages des menus

Ce caméscope dispose d'un système de menus sur écran facile à utiliser qui simplifie le réglage du caméscope. (p. 24-27)

Pour les menus d'enregistrement vidéo :

• Réglez l'interruption d'alimentation sur "REC" tout en appuyant sur la touche de verrouillage située sur l'interruption.
• Réglez le mode d'enregistrement sur "M". (13 p. 20)

Pour les menus de lecture vidéo :

• Réglez l'interrupeur d'alimentation sur "PLAY" tout en appuyant sur la touche de verrouillage située sur l'interrupeur.

Appuyer sur MENU. L'écran de menu apparaît.

Écran pour le menu de lecture vidéo

4 Sélectionnez la fonction de votre besoin, puis appuyez sur SET ou >. Le menu de la fonction sélectionnée s'affiche. Exemple: Menu FONCTION.

Icône du réglage en cours

5 Sélectionnez, puis appuyez sur SET ou >. Exemple: Menu VOLET/FONDU.

6 Sélectionnez le réglage de votre choix, puis appuyez sur SET ou >. La sélection est terminée. 7 Appuyez sur MENU. L'écran de menu se ferme.

• Appuyez à tout moment sur < pour annuler ou revenir à l'écran de menu précédent.
• Répétez la même procédure pour régler d'autres fonctions.

Dans les pages suivantes, [ ] signifie "préréglage en usine".

Menu d'enregistrement

Les réglages de menu suivants peuvent être modifiés uniquement lorsque l'interrupteur d'alimentation est réglé sur "REC".

(zf p. 31), "Effets de fondu/volet"

EFFETS PRG.

(4 p. 32), "Programme AE, Effets et Effets de l'obturateur"

EFFET

(3 p. 32), "Programme AE, Effets et Effets de l'obturateur"

Exposition

20 p. 29), "Commande d'exposition"

Réglage de la balance des blancs

(3 p. 32), "Programme AE, Effets et Effets de l'obturateur"

Camera

Les réglages de menu suivants peuvent être modifiés uniquement lorsque l'interrupteur d'alimentation est réglé sur "REC".

[28X] / [34X]: lorsqu'il est réglé sur "28X / 34X" et que le zoom numérique est utilisé, le grossissement du zoom est réinitialisé sur 28X* / 34X puisque le zoom numérique est débrayé.

56X* / 68X: you permit d'utiliser le zoom numérique. Par un traitement numérique et un grossissement des images, le zoom peut aller de 28X^ /34X (la limite du zoom optique), a un grossissement numérique maximum de 56X^ / 68X

800X: vous perme \mathrm{X}^{*} / 34\mathrm{X}$ (la limite du zoom optique), à un grossissement numérique maximum de 800X.

• Modèle GR-D720E uniquement

[ARRET]: Désactive la fonction.

MARCHE: lorsque la distance jusqu'au sujet est inférieure à 1 m, réglez "MACRO" sur "MARCHE". Vous pouvez effectuer une prise de vues sur un sujet aussi petit que possible à une distance de 40 cm environ. Selon la position du zoom, il est possible que l'objet n'effectue pas la mise au point.

ARRET: Désactive la fonction.

[MARCHE]: pour compenser les images instables provoquées par le tremblement de l'appareil, particulièrement en mode grossissement.

Remarques:

• Une stabilisation précise peut ne pas être possible si la main tremble trop ou selon les conditions de prise de vues.
• Désactive ce mode en cas d'enregistrement sur un caméscope monté sur un trépied.
• Le Stabilisateur d'image numérique (STAB IMAGE) ne peut être activé qu'en sélectionnant "NUIT" dans "EFFETS PRG." ou "STROBOSCOPE" dans "EFFET" ou lorsque SNAPSHOT est enforcé.

ARRET: permet de filmer des scènes sommes sans réglage de luminosité de l'image.

[CAG]: l'aspect général peut paraître granuleux, mais l'image reste lumineuse.

AUTO : la vitesse d'obturation est réglée automatiquement. La prise de vues sur un sujet dans un lieu pas ou mal éclairé à une vitesse d'obturation lente fournit une image plus lumineuse qu'en mode CAG ; les mouvements du sujet sont toutefois légèrement saccadés et peuvent paraître peu naturels. L'aspect général peut sembler granuleux. La vitesse de l'obturateur se règle automatiquement et "A" s'affiche.

[ARRET]: désactive la fonction.

MARCHE : contribue à couper le bruit créé par le vent. Le témoin “ ≈ ” s'affiche. La qualité du son change. Ceci est tout à fait normal.

Mode ENREG

[SP]*: pour enregistrer en mode SP (lecture standard)

LP: Long Play (lecture longue durée) : plus économique, offrant 1,5 fois la durée d'enregistrement normale.

• L'indicateur SP ne s'affiche pas à l'écran.

Remarques:

• Si le mode d'enregistrement est commuté, l'image en cours de lecture devient floue au point de commutation.
• Il est recommandé de lire les bandes enregistrées sur ce caméoscope en mode LP sur ce même caméoscope.
• Pendant la lecture d'une bande enregistrée sur un autre caméoscope, des parasites peuvent apparaître ou il peut y avoir des pauses momentanées dans le son.

Mode son

[12BITS]: permet l'enregistrement video du son en stéreo sur quatre canaux, (équivaut au mode 32 kHz des modèles précédents)

16BITS: permet l'enregistrement du son en stéreo sur deux canaux. (Équivaut au mode 48 kHz des modèles précédents)

Affichage

Les réglages "AFFICHAGE", à l'exception de ("REGL. HORL", "SORTIE 16:9") et "LUMINOSITE" ne sont effectifs que pour la prise de vues.

Ecran

LCD: empêche l'affichage du caméscope (sauf la date, l'heure et le time code) d'apparaître sur l'écran du téléviseur raccordé.

[LCD/TV]: fait apparaître l'affichage du caméscope sur l'écran quand le caméscope est raccordé à un téléviseur.

Date/heure

[ARRET]: La date et l'heure ne s'affichent pas.

MARCHE: La date et l'heure sont toujours affichées.

REGL. HORL

p. 15, "Réglages de la date et de l'heure"

[ARRET]: le time code n'est pas affiché.

MARCHE: le time code est affiché sur le

caméscope et sur le téléviseur raccordé. Les

numéros d'image ne sont pas affichés pendant l'enregistrement. (p. 20, 24)

SORTIE 16:9

Pour afficher des images en mode 16:9 grand écran sur votre téléviseur, réglez la taille de l'écran de façon appropriée.

4:3TV: pour les téléviseurs avec un rapport d'écran de 4:3.

[16:9TV] : pour les téléviseurs avec un rapport d'écran de 16:9.

Luminosite

p. 16, "Réglage de la luminosité de l'affichage"

Les fonctions "SYSTEME" qui sont régées lorsque l'interrupteur d'alimentation est régé sur "REC" sont également appliquées lorsque l'interrupteur d'alimentation est régé sur "PLAY".

[ENGLISH] / FRANCAIS / ESPANOL / ITALIANO / NEDERLANDS

Le réglage de la langue peut être modifié. (p. 15)

ARRET: même si vous ne l'entendez pas lors des prises de vues, le bruit de l'obturator est enregistré sur la cassette.

[MARCHE]: une mélodie retentit lorsque vous effectuez une opération. Cela active également l'effet du son de l'obturateur. (p. 24, 28)

[LCD]: l'image est affichée sur l'écran LCD lorsque le viseur est tiré alors que l'écran LCD est ouvert.

VISEUR: l'image est affichée dans le viseur lorsque le viseur est tiré alors que l'écran LCD est ouvert.

ARRET: aucune démonstration automatique n'a lieu.

[MARCHE]: effectue une démonstration pour certaines fonctions comme Volet/Fondu et Effet, etc., et peut être utilisé pour vérifier le mode de fonctionnement de ces fonctions. La démonstration démarre dans les cas suivants:

• Lorsque l'écran de menu se ferme et que "MODE DEMO" est réglé sur "MARCHE".
• Lorsque "MODE DEMO" est réglé sur "MARCHE", et qu'aucune opération n'a été exécutée environ 3 minutes après que l'interrupteur d'alimentation a été réglé sur "REC".
• Effectuer n'importe quelle opération pendant la démonstration l'arrête momentanément. Si aucune opération n'a toujours pas été effectuée dans les 3 minutes qui suivent, la démonstration reprend.

Remarques:

Si une cassette se trouve dans le caméscope, la démonstration ne peut démarrer. - "MODE DEMO" reste sur "MARCHE" même si l'alimentation du caméscope est coupée.

[ANNULER]: ne rétablit pas tous les réglages aux préréglages d'usine.

EXECUTER: rétablit tous les régles aux prêrglages d'usine.

Menu de lecture

Les réglages ci-dessous prennent effet uniquement en lecture vidéo.

Son g/d et comment

Pendant la lecture de la bande, le caméscope détecte le mode dans lequel le son a été enregistré, et produit ce dernier dans le même mode. Sélectionnez le type de son qui doit accompagner l'image qui apparait.

[ARRET]: le son original sort en stéréo sur les deux canaux, "L" et "R".

MARCHE: le son copie sort en stéréo sur les deux canaux, "L" et "R".

MIXE: les sons original et copie sont combinés et sortent en stéréo sur les deux canaux, "L" et "R".

[STEREO]: le son sort en stéreo des canaux "L" et "R".

GAUCHE : le son sort du canal "L".

DROIT: le son sort du canal "R".

Affichage

Chaque réglage (à l'exception de "ARRET" dans "ECRAN", "DATE/HEURE", et "TIME CODE") est lié à "AFFICHAGE", qui s'affiche lorsque l'interrupteur d'alimentation est réglé sur "REC".

Les paramètres (à l'exception de "ARRET" et "ECRAN") sont identiques à la description des (p. 26).

Ecran

ARRET / [LCD] / LCD / TV

Lorsqu'il est réglé sur "ARRET", l'affichage du caméscope disparait.

Date/heure

[ARRET]: La date et l'heure ne s'affichent pas. MARCHE: La date et l'heure sont toujours affichées.

REGL. HORL

p. 15, "Réglages de la date et de l'heure".

[ARRET]/MARCHE

p. 20, "Time Code".

SORTIE 16:9

4:3 TV / [16:9 TV]

17 pg. 26, "SORTIE 16:9".

Luminosite

p. 16, "Réglage de la luminosité de l'affichage".

Chaque réglage (à l'exception de “MODE DEMO”) est lié à “SYSTEME”, qui s'affiche lorsque l'interrupteur d'alimentation est régèle sur “REC”.

Les paramètres sont identiques à la description. (p. 26)

Photo (enregistrement de photos sur une cassette)

Cette fonction permet d'enregistrer des images ressemblant à des photos sur bande.

1 Réglez l'interrupteur d'alimentation sur "REC". 2 Appuyez sur SNAPSHOT. - L'indication "PHOTO" s'affiche et une image fixe est enregistrée pendant 5 secondes environ; le caméoscope revient ensuite en mode d'attente d'enregistrement. - Vous pouvez réaliser une prise de clichés également pendant l'enregistrement. Une image fixe est enregistrée pendant 5 secondes environ, puis l'enregistrement normal reprend. Si l'image prise à l'aide de la fonction Photo est trop nombre ou trop lumineuse, sélectionnez 2 (p. 29) ou "PROJECTEUR". (p. 32)

Mode de prise de vues en rafale

Maintenir la touche SNAPSHOT enfoncée à l'étape 2 revient à exécuter une action comparable à la photographie en rafale. (Intervalle entre les photos : environ 1 seconde)

Mise au point manuelle

Le système de mise au point automatique toute distance du caméoscope permet de filmer en continu du gros plan (à 5 cm environ du sujet) à l'infini.

Cependant, une mise au point correcte peut ne pas être obtenue en fonction des conditions de prise de vues. Dans ce cas, utilisez le mode de mise au point manuelle.

1 Réglez l'interrupteur d'alimentation sur "REC".

2 Réglez le mode d'enregistrement sur "M". (p. 20) 3 Appuyez sur FOCUS. L'indicateur de mise au point manuelle apparait. 4 Appuyez sur > ou < pour effectuer la mise au point sur un sujet. - Si le réglage de la mise au point ne peut pas se faire à une distance plus éloignée ou plus rapprochée, “A” ou “C” clignote. 5 Appuyez sur SET. Le réglage de la mise au point est terminé.

La mise au point manuelle est recommandée dans les cas suivants.

• Si deux sujets à des distances différentes se recoupent dans la même scène. Lorsque l'éclairage est faible. Lorsque le sujet n'a pas de contraste (différence entre luminosité et ombre), comme un mur monochrome et plat ou un ciel bleu sans nuages.
• Quand un objet se voit à peine sur l'écran LCD ou dans le viseur.
• Quand la scène contient des objets minuscules ou identiques qui sont répétés avec régularité.
• Quand la scène est modifiée par des rayons de soleil ou de lumière refléchis à la surface de l'eau.
• Quand une scène est prise sur un fond à contraste élevé.
• Les avertissements de faible contraste suivants clignotent : ▲, △, ▶ et ▼.

Commande d'exposition

La commande d'exposition manuelle est conseillée dans les cas suivants :

• Lors d'une prise de vues en contre-jour ou sur un arrêté-plan trop lumineux.
• Lors d'une prise de vues sur un fond réfléchissant naturellement la lumière, comme à la plage ou sur les pistes de ski.
• Quand le fond est excessivement clair ou que le sujet est clair.

1 Ouvrez l'écran LCD. 2 Régalez l'interrupteur d'alimentation sur "REC". 3 Régalez le mode d'enregistrement sur "M". (p. 20) 4 Appuyez sur MENU. 5 Sélectionnez "FONCTION", puis appuyez sur SET ou >. 6 Sélectionnez "EXPOSITION", puis appuyez sur SET ou >. 7 Sélectionnez l'exposition ajustée, puis appuyez sur SET ou >. - Pour rendre l'image plus lumineuse, appuyez sur (A). Pour rendre l'image plus nombre, appuyez sur (v), +/-6 maximum. 8 Appuyez sur MENU.

Remarques:

• Si ce réglage ne cause pas de changement visible de la luminosité, réglez "GAIN" sur "AUTO". (x p. 25)
• Il n'est pas possible d'utiliser la commande d'exposition manuelle lorsque "EFFETS PRG." est réglé sur "PROJECTEUR" ou "NEIGE" (p. 32), ou avec la compensation de contre-jour.

Verrouillage de l'iris

Comme la pupille de l'œil humain, l'iris se contracte dans un milieu bien éclairé pour éviter de faire pénétrer trop de lumière, et se dilate quand l'éclairage est faible pour laisser passer plus de lumière.

Utiliser cette fonction dans les cas suivants :

Lors d'une prise de vues d'un sujet en mouvement. Lorsque la distance entre le sujet et le camescope change (la taille du sujet sur l'écran LCD ou dans le viseur change également), comme quand le sujet s'éloigne. - Lors d'une prise de vues sur un fond refléchissant naturellement la lumière, comme à la plage ou sur les pistes de ski. - Lors d'une prise de vues d'un sujet éclairé par un projecteur. - Lorsque le zoom est utilisé.

1. Reprendre les étapes 1 à 6 à la section "Commande d'exposition". (p. 29) 2. Reglez le zoom de façon à ce que le sujet remplisse l'écran LCD ou le viseur, puis maintenez SET ou > enfoncé pendant plus de 2 secondes. L'indication “L” s'affiche. 3. Appuyez sur SET ou >. L'iris est verrouillé. 4. Appuyez sur MENU.

Compensation de contre-jour

La fonction de compensation de contre-jour éclaircit rapidement le sujet.

A l'aide d'une opération simple, la fonction de compensation de contre-jour éclaircit la portion nombre d'un sujet en augmentant l'exposition.

1. Régalez l'interrupteur d'alimentation sur "REC". 2. Régalez le mode d'enregistrement sur "M". (z p. 20) 3. Appuyez sur pour que l'indicateur de compensation de contre-jour "s'affiche.

Pour annuler la compensation de contre-jour, appuyez deux fois sur pour que le témoin "disparaisse.

Remarque:

L'utilisation de la compensation de contre-jour peut entraîner une trop grande luminosité autour du sujet qui devient blanc.

Zone de mesure d'exposition

La sélection d'une zone de mesure permet une compensation plus précise de l'exposition.

1 Réglez l'interrupteur d'alimentation sur "REC". 2 Reglez le mode d'enregistrement sur "M". (p. 20) 3 Appuyez deux fois sur pour que l'indicateur de la zone de mesure d'exposition "apparaisse. - Un cadre de zone de mesure apparait au centre de l'écran LCD/le viseur. 4 Appuyez sur SET. - La sélection de la zone de mesure d'exposition est activée. - L'exposition est ajustée pour que la luminosité de la zone sélectionnée soit plus appropriée.

Pour verrouiller l'iris

Après l'étape 3, maintenez la touche SET enfoncée pendant 2 secondes. L'indication "L" s'affiche et l'iris est verrouillé.

Pour annuler la zone de mesure d'exposition

Appuyez une fois sur pour que l'indicateur " " disparaisse.

Remarques:

• Suivant le lieu et les conditions de prise de vues, il se peut que l'on ne puisse pas atteindre un résultat optimal.
• "STROBOSCOPE" dans "EFFET" ne peut pas être utilisé avec la fonction de zone de mesure d'exposition.

Réglage de la balance des blancs

La balance des blancs renvoie à l'exactitude de la reproduction des couleurs sous des éclairages différents. Si la balance des blancs est correcte, toutes les autres couleurs sont parfaitement reproduites.

En principe, la balance des blancs est régée automatiquement. Toutefois, les utilisateurs de caméscope expérimentés commandent cette fonction manuellement pour obtenir une reproduction de couleur/teinte plus professionnelle.

Pour modifier le réglage

Réglez "BAL. BLANCS" sur le mode de votre choix.

L'indicateur du mode sélectionné s'affiche, à l'exception de "AUTO".

[AUTO]: la balance des blancs est régée automatiquement.

BAL. MAN: réglage manuel de la balance des blancs lors d'une prise de vues sous des types d'éclairage différents. "Réglage manuel de la balance des blancs" (p. 31).

BEAU TPS: à l'extérieur un jour de beau temps.

NUAGEUX: à l'intérieur un jour de pluie. HALOGENE: un éclairage vidéo ou similaire est utilisé.

Réglage manuel de la balance des blancs

Réglez manuellement la balance des blancs lors d'une prise de vues sous des types d'éclairage différents.

Papier blanc

1 Reglez l'interrupteur d'alimentation sur "REC".

2 Reglez le mode d'enregistrement sur "M". (p. 20) 3 Placez une feuille de papier blanc uni devant le sujet. Reglez le zoom ou placez-vous de façon à ce que la feuille de papier blanc occupe tout l'écran. 4 Sélectionnez "BAL. MAN" dans le menu "BAL. BLANCES" (p. 25), puis maintenez la touche SET ou > enfoncée jusqu'à ce que commence à clignoter.

• Une fois le réglage terminé, ■ cesse de clignoter. 5 Appuyez sur SET ou > pour valider le réglage. 6 Appuyez sur MENU. L'écran de menu se ferme, et l'indicateur de balance des blancs manuelle s'affiche.

Remarques:

• À l'étape 3, la mise au point sur la feuille de papier blanc peut se révéler difficile. Le cas échéant, ajustez manuellement la mise au point. (p. 28)
• Etant donné que la température de couleur varie selon l'éclairage, utilisez cette fonction pour obtenir un résultat plus naturel.
• Le réglage de la balance des blancs effectué manuellement reste mémorisé même après la mise hors tension de l'appareil ou le retrait de la batterie.
• La balance des blancs ne peut pas être activée simultanément avec "CREPUSCULE" dans "EFFETS PRG." (p. 25, 32) Le réglage de la balance des blancs n'est pas disponible si le mode "SEPIA" ou "NOIR&BLANC" est activé.

Effets de fondu/volet

Les volets ou le fondu fonctionne quand l'enregistrement vidéo démarre ou s'arrête.

1 Réglez l'interrupteur d'alimentation sur "REC". 2 Réglez le mode d'enregistrement sur "M". (p. 20) 3 Réglez "VOLET/FONDU" dans Menu FONCTION. (T p. 25) 4 Appuyez sur la touche de marche/arrêt d'enregistrement pour activer les effets d'entrée/ sortie en fondu ou d'ouverture/fermeture de volet.

Remarque:

Vous pouvez prolonger les effets de volet ou de fondu en maintenant la touche de marche/arrêt d'enregistrement enfoncée.

ARRET : Désactive la fonction. (PréRéglage en usine)

FONDU BLANC WH: entrée ou sortie en fondu sur un écran blanc.

FONDU NOIR: entrée ou sortie en fondu sur un écran noir.

VOLET HORI: ouverture ou fermeture du volet de droite à gauche ou de gauche à droite.

VOLET VERT: la scène s'ouvre du bas vers le haut sur un écran noir, ou se ferme du haut vers le bas en faisant place à un écran noir.

Programme AE, effets et effets de l'obturator

1 Réglez l'interrupteur d'alimentation sur "REC". 2 Réglez le mode d'enregistrement sur "M". (p. 20) 3 Réglez "EFFET", "EFFETS PRG." ou "OBTUR." dans Menu "FONCTION". (17 p. 25) - L'effet sélectionné apparait pendant 2 secondes environ, puis le caméoscope revient à l'écran de menu.

Remarques:

• Les effets de l'obturateur ne peuvent pas être utilisés en mode "NUIT".
• Une ligne verticale peut apparaître si le sujet est trop lumineux ou réfléchit trop la lumière (phénomène de maculage). Ce phénomène de maculage a tendance à se produire lorsque le mode "SPORTS" ou tout mode de "OBTUR. 1/500 - 1/4000" est sélectionné.

EFFETS PRG.

ARRET: Désactive la fonction. (PréRéglage en usine)

(Vitesse d'obturation variable 1/250 - 1/4000) : Ce réglage permet de filmer des scènes rapides une image à la fois, puis de donner une lecture au ralenti stable aux couleurs vivantes. Plus la vitesse de l'obturateur est rapide, plus l'image s'assombrit. Utilise la fonction de l'obturateur dans des endroits très bien éclairés.

NEIGE: Compense les sujets qui risqueraient d'être trop clairs dans une prise de vue effectuée dans un environnement très lumineux, par exemple dans la neige.

PROJECTEUR : Compense les sujets qui pourraient apparaitre trop clairs lors d'une prise sous un éclairage direct très intense comme des projecteurs.

CREPUSCULE : Rend les prises de vue au crépuscule plus naturelles. La balance des blancs (F p. 24, 25, 30) est automatiquement régée sur "AUTO". Lorsque le mode Crépuscule est sélectionné, la mise au point du caméoscope se réajuste automatiquement sur environ 10m à l'infini. Pour une distance inférieure à 10m, procédez à la mise au point manuellement.

NUIT: Rend les sujets ou les zones sombres plus lumineuses que si elles étaient prises sous des conditions d'éclairage normales. Bien que l'image enregistrée ne soit pas granuleuse, il est possible qu'elle ait un effet stroboscopique à cause d'une vitesse d'obturation lente. Lors de la prise de vues en faible luminosité, il peut être difficile d'effectuer la mise au point. Pour éviter ce problème, utilisez un trépied.

EFFET

ARRET: Désactive la fonction. (Préréglage en usine)

SEPIA : Les scènes enregistrées prennent une teinte brune rappelant celle des anciennes photographies.

NOIR & BLANC B/W : Comme dans les derniers films en noir et blanc, le film est enregistré en N/B.

FILM ANC. : Donne aux scènes enregistrées un effet stroboscopique.

STROBOSCOPE : L'enregistrement ressemble à une série de clichés consécutifs.

MIROIR : Crée une image miroir dans la moitié gauche de l'écran, juxtaposée à l'image normale dans l'autre moitié.

ARRET: Désactive la fonction. (Préréglage en usine)

1/50 OBTUR. 1/50: la vitesse d'obturation est fixée à 1/50 de seconde. Les bandes noires qui apparaissent habituellement lors d'une prise sur un écran TV rétrécissant.

1/120 OBTUR. 1/120: la vitesse d'obturation est fixée à 1/120 de seconde. Le scintillagement qui se produit lors d'une prise sous un éclairage fluorescent ou une lampe à vapeur de mercury diminue.

OBTUR. 1/500 / OBTUR. 1/4000 :

(Reportez-vous au mode EFFETS PRG.-SPORTS.)

Pour utiliser le caméscope comme lecteur

1 Conformément aux illustrations (p. 22), "Raccordement à un téléviseur ou un magnétoscope", raccordez les connecteurs d'entrée du caméoscope et du magnétoscope. 2 Reprendre les étapes 1 à 6 à la section (p. 23). 3 Démarrez l'enregistrement sur le magnétoscope ou le graveur de DVD à l'endroit où il doit commencer. (Reportez-vous au mode d'emploi du magnétoscope.) 4 Pour arrêter la copie, arrêtez l'enregistrement sur le magnétoscope, puis arrêtez la lecture sur le caméoscope.

Remarques:

• Il est recommandé d'alimenter l'appareil photo avec l'adaptateur secteur et non avec la batterie. (F p. 14)
• Pour désigner l'affichage ou non des fonctions suivantes sur le téléviseur raccordé
• Date/Heure Réglez “DATE/HEURE” sur “MARCHE” ou “ARRET” (p. 27) Time code Réglez "TIME CODE" sur "ARRET" ou "MARCHE" (p. 27)
• Indications autres que la date/heure et le time code Réglez "ECRAN" sur "ARRET", "LCD" ou "LCD/TV" (17 p. 27)

Copie vers ou depuis un appareil vidéo équipé d'un connecteur DV (copie numérique)

Il est également possible de copier des scènes enregistrées à l'aide du caméoscope sur un autre appareil vidéo équipé d'un connecteur DV. Comme un signal numérique est envoyé, il y a peu, voire pas de dégradation de l'image ou du son.

Appareil vidéo équipéd'un connecteur DV

Pour utiliser le caméscope comme lecteur

1 Vérifiez que tous les appareils sont hors tension. 2 Raccordez le caméscope à un appareil vidéo équipé d'un connecteur d'entrée DV à l'aide d'un câble DV conformément à l'illustration. 3 Lancez la lecture sur la caméscope. (F p. 21) 4 Démarrez l'enregistrement sur l'appareil vidéo à l'endroit où il doit commencer. (Reportez-vous au mode d'emploi de l'appareil vidéo.) Pour arrêter la copie, arrêtez l'enregistrement sur l'appareil vidéo, puis arrêtez la lecture sur le caméscope.

Remarques:

• Il est recommandé d'alimenter l'appareil photo avec l'adaptateur secteur et non avec la batterie. (p. 14)
• Dans l'hypothèse d'une section vierge ou d'une image distordue sur le lecteur pendant la copie, celle-ci peut s'arrêter pour éviter de copier une image anormale.
• Même si le cable DV est correctement branché, l'image peut parfois ne pas apparaître à l'étape 4. Le cas échéant, coupe l'alimentation et reconnecte le raccordement.
• Si un cable DV est branché, veillez à utiliser le cable JVC VC-VDV204U ou VC-VDV206U DV en option.

Raccordement à un ordinateur personnel

Il est également possible de transférer des photos/vidéos vers un ordinateur équipé d'un connecteur DV via le logiciel fourni, le logiciel installé sur l'ordinateur ou un autre logiciel disponible dans le commerce.

Si vous avez installé Windows XP, vous pouvez utiliser Windows Messenger pour mener des vidéoconférences sur Internet à l'aide d'un caméoscope. Pour plus de détails, consultez l'aide de Windows Messenger.

Ordinateur muni d'un connecteur DV

Lors du raccordement du caméscope à un ordinateur à l'aide d'un cable DV, procédez comme suit. Un raccordement incorrect du cable peut provoquer un dysfonctionnement du caméscope et/ou de l'ordinateur.

Raccordez tout d'abord le cable DV à l'ordinateur, puis au caméscope. - Raccordez le cable DV (à broches) correctement selon la forme du connecteur DV.

Remarques:

• Il est recommandé d'alimenter l'appareil photo avec l'adaptateur secteur et non avec la batterie. (x p. 14)
• Lorsque you utilisez un cable DV, assurez-vous d'utiliser le cable DV JVC VC-VDV206U ou VCDV204U en option selon le type de connecteur DV (4 ou 6 broches) sur l'ordateur.
• Les informations sur la date et l'heure ne peuvent pas être saisies sur l'ordinateur.
• Se reporter au mode d'emploi de l'ordinateur et au manuel d'instructions du logiciel.
• Les photos sont aussi transférables vers un ordinateur via le panneau de capture équipée d'un connecteur DV.
• Le système peut ne pas fonctionner correctement suivant l'ordinateur ou le panneau de capture que vous utilisez.
• Si le caméoscope ne fonctionne pas après avoir raccordé un cable DV, mettez-le hors tension, puis à nouveau sous tension.

Si le problème persiste malgré une observation des étapes répertoriées dans le tableau ci-dessous, consultez le revendeur JVC le plus proche.

Pas d'alimentation.

• La source d'alimentation n'a pas été correctement raccordée. Raccordez correctement l'adaptateur secteur. (p. 14)
• La batterie n'est pas correctement installée. Retirez à nouveau la batterie et installez-la correctement. (p. 13)
• La batterie est déchargée. Remplacer la batterie déchargée par une batterie bien chargée. (p. 13)

Aucun enregistrement ne peut être réalisé.

• Le loquet de protection contre l'effacement de la bande est réglé sur "SAVE". → Régalez le loquet de protection contre l'effacement de la bande sur "REC". (p. 16)
• "FIN DE CASSETTE" s'affiche. Insérez une cassette neuve. (p. 16)
• Le volet du logement de la cassette est ouvert. Fermez le volet du logement de la cassette. (p. 16)

Il ne s'agit pas d'un dysfonctionnement.

Il ne s'agit pas d'un dysfonctionnement.

Les indications qui s'affichent sur l'écran LCD ou sur le viseur clignotent.

• Les fonction Effets et qui ne peuvent pas être utilisées simultanément ont été sélectionnées en même temps. Relisez les sections concernant les Effets. (p. 32)

La bande défile, mais aucune image n'apparaît.

• Voiture téléviseur dispose de prises d'entrée AV, mais n'est pas réglé en mode VIDEO. → Réglez le téléviseur sur le mode ou sur le canal approprié pour la lecture video. (p. 22) Le volet du logement de la cassette est ouvert. → Fermez le volet du logement de la cassette. (p. 16)

Des blocs de parasites sont perceptibles pendant la lecture, ou aucune image n'apparaît en lecture et l'écran devient bleu.

Nettoyez les têtes vidéo à l'aide d'une cassette de nettoyage en option. (p. 6)

La mise au point ne s'effectue pas automatiquement.

• La mise au point est réglée sur le mode manuel. Réglez la mise au point sur le mode automatique. (p. 28) L'objet est sale ou recouvert de vapeur. Nettoyez l'objectif et vérifiez à nouveau la mise au point. (p. 6, 29)

Les photos ont des couleurs bizarres.

• La source lumineuse ou le sujet filmé ne comprennent pas de blanc. Il est également possible que plusieurs sources de lumière diffèrent figurent derrière le sujet. → Trouvez un sujet blanc et cadre-le lors de la prise de vues. (p. 28, 31)

Le témoin power/charge du caméscope ne s'allume pas pendant la recharge.

• La recharge s'effectue mal dans des lieux soumis à des températures extrêmes. Pour protéger la batterie, il est recommandé de la recharger dans un endroit dont la température se situe entre 10°C et 35°C. (p. 37)
• La batterie n'est pas correctement installée. Retirez à nouveau la batterie et installez-la correctement. (p. 13)

Lors d'une prise de vues dans l'obscurité, l'appareil est plus sensible à la lumière si "GAIN" est réglé sur "AUTO". →Si vous souhaitez que l'éclairage soit plus naturel, réglez "GAIN" sur "CAG" ou "ARRET". (p. 25)

Les images affichées sur l'écran LCD ont un aspect gris ou blanchâtre.

• Dans des endroits froids, il est possible que les images s'obscurcissent à cause des caractéristiques de l'écran LCD. Il ne s'agit pas d'un dysfonctionnement. → Régler la luminosité et l'angle de l'écran LCD. (p. 8, 16) Lorsque la lampe fluorescente de l'écran LCD atteint la fin de sa durée de vie, les images s'assombrissent sur l'écran LCD. → Consultez votre revendeur JVC le plus proche.

L'image ne s'affiche pas sur l'écran LCD.

Le viseur est tiré et "PRIORITE" est réglé sur "VISEUR". Repoussez le viseur ou régalez "PRIORITE" sur LCD". (p. 8, 24, 26) - Le réglage de la luminosité de l'écran LCD est tropASF. Régalez la luminosité de l'écran LCD. (p. 16) Si l'écran est incliné vers le haut à 180 degrés, ouvrez-le complètement. (p. 8)

Le rapport hauteur/largeur ne paraît pas normal

Si le rapport hauteur/largeur de la vidéo que vous regardez ne pourrait pas normal, modifiez le réglage dans "SORTIE 16:9". (v. p. 26, 27)

Affiche l'énergie restante de la batterie. Niveau de la charge

Épuisée

Lorsque l'énergie de la batterie s'épuise, le témoin de l'énergie restante de la batterie se met à clignoter. Lorsque la batterie est épuisée, l'appareil se met automatiquement hors tension.

Fin de cassette

S'affiche lorsque la bande touche à sa fin pendant l'enregistrement ou la lecture.

Couvre-objectif

S'affiche pendant 5 secondes après avoir mis l'appareil sous tension si le couvre-objectif est fixe ou si vous êtes dans l'obscurité.

Regler date/heure!

S'affiche lorsque la date et l'heure ne sont pas régées. (p. 15) - La pile de l'horloge est épuisée et la date et l'heure configurées précédemment ont été effacées. Consultez votre revendeur JVC le plus proche pour remplacer cette pile.

OTEZ Et replacez la batterie ou l'alim ou prise CC

Message d'erreur (01, 02 ou 06).

Solution : Débranchez puis rebranchez la prise d'alimentation ou retirez puis réinstallez la batterie.

Appareil en mode sauvegarde ejecter et reinserer la cassette

Message d'erreur 03 ou 04.

Solution: Ejectez la cassette et insérez-la à nouveau.

Dans les 2 messages d'erreur ci-dessus, le camoscope se met automatiquement hors tension. Ejectez la cassette une fois, insérez-la à nouveau, puis vérifiez que le message disparaît. Une fois que le message disparaît, vous pourrez continuer d'utiliser le camoscope. Si le message est affiché, consultez le revendeur JVC le plus proche.

Batteries

La batterie fournie est une batterie au lithium-ion. Avant d'utiliser la batterie fournie ou une batterie en option, bien lire les consignes suivantes :

Pour éviter tout accident

... Ne pas brûler.

... Ne pas court-circuiter les bornes. En cas de transport, s'assurer que le cache de la batterie fournie est en place. Si vous avez égaré le cache de la batterie, placer celle-ci dans un sac plastique.... Ne pas modifier ni démonter.... Ne pas exposer la batterie à des températures au-delà de 60°C en pareil cas, la batterie risque de surchauffer, d'exploser ou de prendre feu.... Utiliser uniquement les chargeurs spécifiés.

• Pour éviter tout endommagement et prolonger la durée de vie utile

... Ne pas soumettre à un choc inutile.... Rechargez la batterie dans un endroit où les températures figurent dans les tolérances indiquées ci-dessous. Il s'agit d'une batterie à réaction chimique : des températures basses peuvent ralentir la réaction chimique, tandis que des températures élevées peuvent faire obstacle à une recharge complète.... Entreposer dans un endroit frais et sec. Toute exposition prolongée à des températures élevées accélérera la décharge naturelle et diminuera la durée de vie utile.... Charger et décharger complètement la batterie tous les 6 mois lors d'un entreposage pendant une période de temps prolongée.... Retirer l'appareil du chargeur ou le débrancher lorsqu vous ne vous en servez pas; certains appareils, même éteints, continuent de consommer du courant.

Bornes

Avantages des batteries au lithium-ion Les batteries lithium-ion sont petites mais ont une grande capacité. Cependant, si une batterie est exposée à des températures basses (en dessous de 10°C), sa durée d'utilisation devient plus courte et elle peut cesser de fonctionner. Le cas échéant, mettez la batterie dans votre poche ou dans un autre endroit chaud quelques instants, puis installez-la à nouveau sur l'appareil.

Remarques:

• Il est normal que la batterie chauffe après recharge ou après utilisation.

Gammes de températures

Recharge: 10°C à 35°C

Fonctionnement: 0°C à 40°C

Entreposage: -20°C à 50°C

• Plus la température est BASSE, plus la recharge est longue.
• Les temps de recharge s'appliquent à une batterie complètement déchargée.

Cassettes

Pour garantir des conditions optimales d'usage et de rangement de vos cassettes, lisez attentivement les consignes suivantes :

Pendant l'utilisation

... Assurez-vous que la cassette porte la marque Mini DV.... Notez que tout enregistrement sur des bandes préalablement enregistrées efface automatiquement les signaux vidéo et audio précédemment enregistrés.... Assurez-vous que la cassette est correctement insérée.... N'insérez pas et de retirez pas la cassette plusieurs fois de suite sans faire défiler la bande. La bande risque de se détendre et de se déterminer.... N'ouvre pas le cache avant de la cassette. La bande serait exposée aux traces de doigt et à la poussière.

Rangez vos cassettes

... Loin des radiateurs ou autres sources de chaleur.... A l'abri de la lumière directe du soleil.... Dans des endroits où elles ne seront pas soumises à un chocs inutiles ou des vibrations.... Dans des lieux où elles ne seront pas exposées à des champs magnétiques puissants (c'est-à-dire loin des moteurs, transformateurs ou aimants, par exemple).... À la verticale dans leur emballage d'origine.

Écran LCD

Pour éviter tout dommage de l'écran LCD, NE PAS

... Le pousser trop fortement ou lui faire subir des chocs.... Placer le caméscope avec l'écran LCD en dessous. Pour prolonger sa durée de vie... Evitez de le frotter à l'aide d'un chiffon rugueux. - Notez les phénomènes suivants lors de l'usage de l'écran LCD. Il ne s'agit en aucun cas de dysfonctionnements... Lorsque vous utilisez le caméscope, la surface autour de l'écran LCD et/ou la partie arrière peuvent chauffer.... Si l'appareil reste trop longtemps allumé, la surface autour de l'écran LCD chauffe.

Unité principale

Pour votre sécurité, NE PAS

Ouvrir le boîtier du caméscope.... Démonter ou modifier l'appareil.... Court-circuiter les bornes de la batterie.

Maintenez celle-ci éloignée de tout objet métallique lorsqu'elle n'est pas utilisée.

... Laisser pénétrer des substances inflammables, de l'eau ou des objets métalliques dans l'appui.... Retirer la batterie ou débrancher l'appareil alors que celui est sous tension.... Garder la batterie à l'intérieur du caméscope lorsque celui-ci n'est pas utilisé.

Évitez d'utiliser cet appareil

... Dans des endroits excessivement humides ou poussiéreux.

... Dans des lieux exposés à de la suie ou de la vapeur (par exemple, près d'une cuisinière).

... Dans des endroits exposés aux chocs ou vibrations excessives.

... Près d'un téléviseur.

... Près d'appareils générant des champs magnétiques ou électriques puissants (c'est-à-dire des haut-parleurs, des antennes de diffusion, etc.).

... Dans des lieux exposés à des températures extrêmes (supérieures à 40°C ou inférieures à 0°C).

• NE LAISSEZ PAS cet appareil

... Dans des endroits à plus de 50°C.... Dans des lieux exposés à des taux d'humidité extremes (inférieurs à 35% ou supérieurs à 80%).... À la lumière directe du soleil.... Dans un véhicule fermé en été.... À proximité d'une source de chaleur.

Pour protégert l'appareil, NE PAS

... Le mouiller.... Le faire tomber ou le cogner contre des objets durs.... Le soumettre à un choc ou des vibrations excessives durant le transport.... Maintenir l'objet orienté vers des objets extrêmement lumineux pendant trop longtemps.... Exposer l'objet et celui du viseur à la lumière directe du soleil.... Le transporter en le tenant par l'écran LCD ou le viseur.... Le balancer inutillement par la bandoulière ou la poignée.... Trop balancer l'étui souple lorsqu'il le camcorder est à l'intérieur.

- Des têtes sales peuvent entraîner les problèmes suivants :

... Aucune image n'apparait pendant la lecture.... Des blocs de parasites sont perceptibles pendant la lecture.... Pendant l'enregistrement ou la lecture, l'indicateur d'avertissement d'encrassement des têtes * s'affiche.... Aucun enregistrement ne peut etre réalisé.

En pareils cas, utilisez la cassette de nettoyage en option. Introduisez-la et procédez à la lecture. Un usage répété et consécutif de la cassette risque d'endommager les têtes vidéo. Au bout de 20 secondes de lecture, le caméscope s'arrête automatiquement. Reportez-vous également au mode d'emploi de la cassette de nettoyage.

Si les problèmes persistent après le nettoyage, consultez le revendeur JVC le plus proche.

Les pièces mobiles mécaniques chargées du déplacement des têtes vidéo et de la bande vidéo ont tendance à s'encrasser et à s'user avec le temps. Pour maintenir une image claire en permanence, il est recommandé d'effectuer des contrôles réguliers après environ 1000 heures d'utilisation de l'appareil. Pour plus de détails sur les contrôles périodiques, consultez le revendeur JVC le plus proche.

• Vous avez sans doute observé qu'en versant un liquide froid dans un verre, des gouttes d'eau se forment sur la surface extérieure. Le même phénomène se produit sur le tambour porte-têtes d'un caméscope quand vous le déplacez d'un endroit froid vers un endroit chaud, après avoir chauffé une pièce restée froide, dans des conditions d'humidité extrêmes ou dans un lieu où l'air est refroidi par un climatiseur.
• De l'humidité sur le tambour porte-têtes peut endommager gravement la bande vidéo, et provoquer des dommages internes au caméoscope lui-même.

Condensation, mise en PAUSE veuillez patienter

S'affiche en présence de condensation. Lorsque ce message s'affiche, patientez environ 1 heures jusqu'à ce que la condensation s'évapore.

Dysfonctionnement grave

En cas de dysfonctionnement, cessez immédiatement toute opération et consultez le revendeur JVC le plus proche.

Le caméscope est un appareil commandé par un microprocesseur. Le bruit et les interférences externes (provenant d'un téléviseur, d'un poste de radio, etc.) peuvent l'empêcher de fonctionner correctement. En pareil cas, commencez par débrancher l'appareil de sa source d'alimentation (batterie, adaptateur secteur, etc.), puis attendez quelques minutes; rebranchez ensuite l'appareil et procédez comme à l'habitude depuis le début.

Alimentation

11 V CC (en utilisant l'adaptateur secteur)

7,2 V CC (en utilisant la batterie)

Consommation

Environ 2,2 W (écran LCD désactivé, viseur activé)

Environ 2,7 W (écran LCD activé, viseur désactivé)

61 mm x 94 mm x 114 mm (écran LCD fermé et viseur rentré)

Poids

Environ 410 g (sans la batterie, la cassette et le volet de l'objet)

Environ 480 g (avec la batterie, la cassette et le volet de l'objet)

Température d'utilisation

0^ C ÷ 40^ C

Humidité en fonctionnement

35% à 80%

Température de stockage

-20°C à 50°C

Capteur

CCD 1/6"

Objectif

GR-D740E

F 2,0, f = 2,3 mm à 78,2 mm, objectif zoom

électrique 34:1

GR-D720E

F 2,0, f = 2,3 mm à 64,4 mm, objectif zoom

électrique 28:1

Diamètre du filtre

027 mm

Écran LCD

2,7" mesure en diagonale, écran LCD/système à matrice active TFT

Viseur

GR-D740E

Viseur électronique avec LCD couleur 0,33"

GR-D720E

Viseur électrique avec écran LCD noir et blanc de 0,33"

Haut-parleur

Monaural

Format

Format DV (mode SD)

Format du signal

Norme PAL

Format d'enregistrement et de lecture

Video: enregistrement à composante numérique

Audio: enregistrement numérique PCM, 32 kHz

4-canaux (12-BITS), 48 kHz 2-canaux (16-BITS)

Cassette

Cassette Mini DV

Vitesse de la bande

SP: 18,8 mm/s, LP: 12,5 mm/s

Durée maximum d'enregistrement (utilisation d'une bande de 80 min)

SP: 80 min, LP: 120 min.

Connecteurs

Sortie S-Video:

* Modèle GR-D740E uniquement

Alimentation requise

CA 110V à 240 V~, 50 Hz/60 Hz

Sortie

11VCC 1A

Les caractéristiques techniques mentionnées ci-dessus sont données sous réserve du mode SP, sauf indication contraire. L'aspect et les caractéristiques techniques sont susceptibles d'être modifiés sans préavis.

Adaptateur secteur 13

Atténuation des bruits de vent 25

Balance des blancs 30

Batterie 13, 14, 36

Batterie intelligente 14

Capacité d'enregistrement Bande 18

Caractéristiques techniques 39

Commande d'exposition 29

Compensation de contre-jour 29

Copie 33

Dépannage 35-36

Écran LCD et viseur 8, 15

Effet 32

Effets de fondu/volet 31

Insertion d'une cassette 16

Interface de prise de vues 19

Levier de commande 11

Macro 25

Mélodie 26

Mise au point manuelle 28

Mode automatique/manuel 20

Mode de démonstration 27

Mode Prise de vues en rafale 28

Mode Son 26

Modification des réglages des menus 24-27

Montage sur un trépied 16

Obturateur 32

Prise de vues en faible luminosité 32

Prise de vues journalistiques 19

Programme AE, Effets et Effets de l'obturateur 32

Raccordement à un ordinateur personnel 34

Raccordement à un téléviseur ou un magnétoscope 22

Recharge de la batterie 13

Recherche de section vierge 22

Réglages de la date et de l'heure 15

Relecture rapide 18

Son reproduit 27

Stabilisateur d'image numérique (STAB IMAGE) 25

Verrouillage de l'iris 29

Vitesse de la bande (MODE ENREG) 26

Volume du haut-parleur 21

Zone de mesure d'exposition 30

Zoom 19,25

16:9 mode plein écran 17,26,27
