MODE D'EMPLOI GR-DVL20 JVC
Consultez la page d'accueil de notre site World Wide Web et répondez à notre enquête consommateur (uniquement en anglais):
http://www.jvc-victor.co.jp/english/index-e.html
Precautions de sécurité 2 a 4
Alimentation 6 Réglages de la date et de l'heure 8 Insertion/ejection d'une cassette 9 Réglage du mode d'enregistrement 10 Ajustement de la courroie 11 Ajustement de la nette dé du viseur 11 Fixation de la bandoulière 11 Montage sur un trépied 11
Enregistrement 12 à 28
Enregistrement de base 12
Fonctions élaborées 17
Lecture 29 à 35
Lecture de base 29 Fonctions élaborées 30 Raccordements de base 32 Raccordements élaborés 34
COPIE de BANDE 36 à 37
Copie de bande 36 Copie numérique 37
Montage 38 à 48

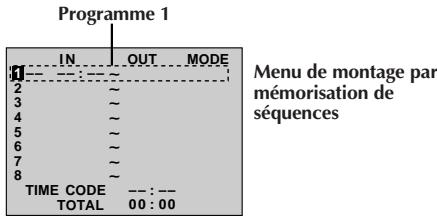

Montage par mémorisation de séquences 42 Pour un montage encore plus précis 46 Doublage audio 48
INDEX 58 à 62

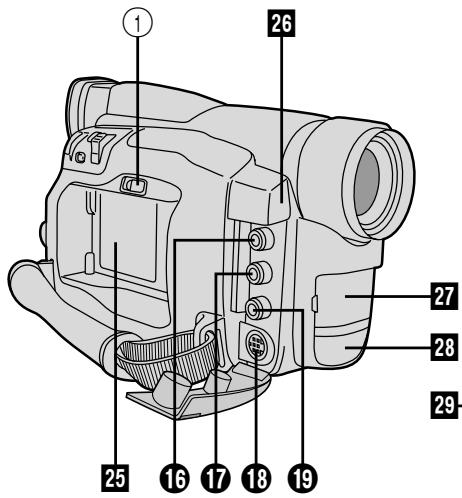

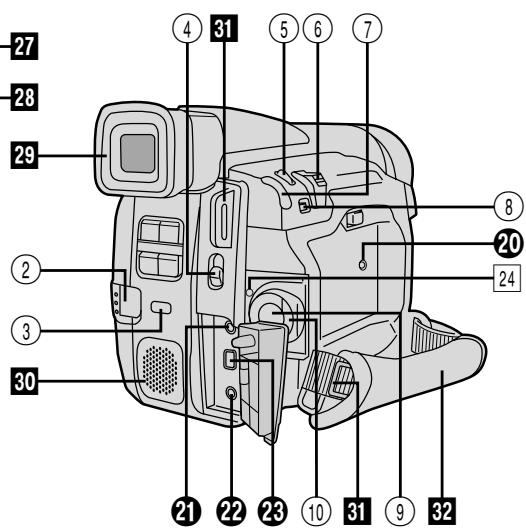

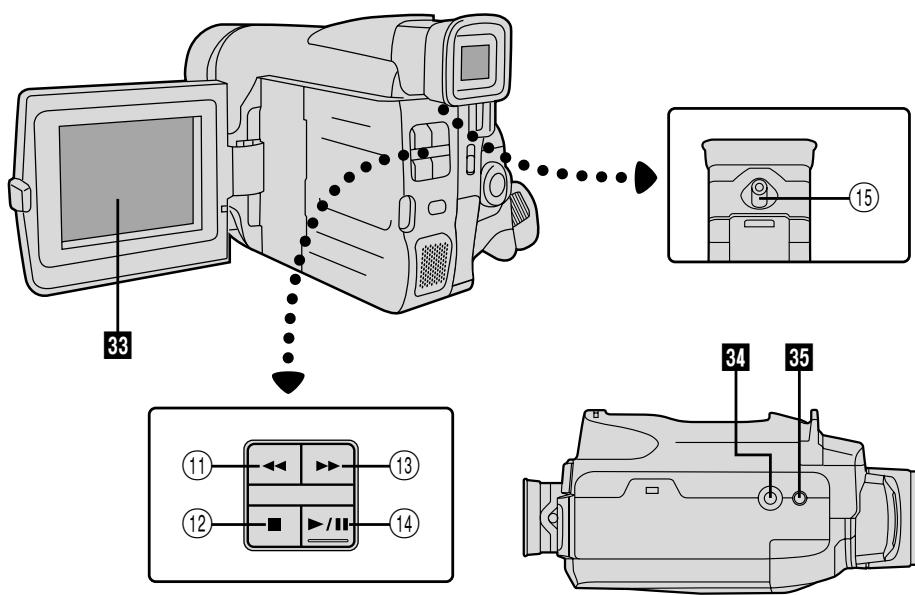

Commandes, connecteurs et indicateurs 58 Indications 60 Lexique 62
Nous vous remercions pour l'achat de ce camescope numérique. Avant utilisation, veillez lire les informations pour votre sécurité et les précautions de sécurité indiquées dans les pages suivantes pour assurer une utilisation sûre de cet appareil.
Utilisation de ce manuel d'instructions
- Toutes les sections principales et les sous-sections sont indiquées dans la table des matières de la couverture.
- Des remarques apparaisent après la plupart des sous-sections. Bien les lire également.
- Les caractéristiques/opérations de base/avances sont séparées pour une référence plus aisée.
.... you'referer aux index (p.58a62) et de vous familiariser avec la disposition des touches, etc. avant utilisation..... litre complètement les instructions et les précautions de sécurité qui seront. Elles contiennent des informations extrémement importantes concernant l'utilisation sère de votre nouveau camescope.
Nous vous recommandons de bien lire les précautions à observer aux pages 55 à 57 avant utilisation.
Avertissement:
POUR ÉVITER LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, NE PAS EXPOSER L'APPAREIL À LA PLUIE NI À L'HUMIDITE.

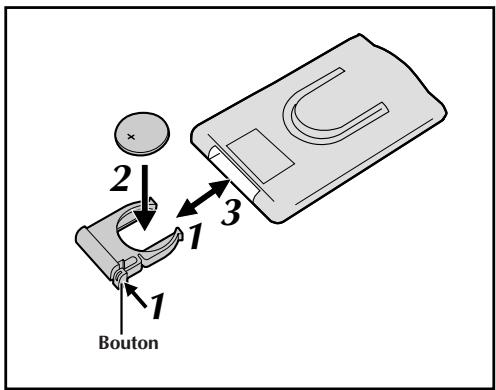

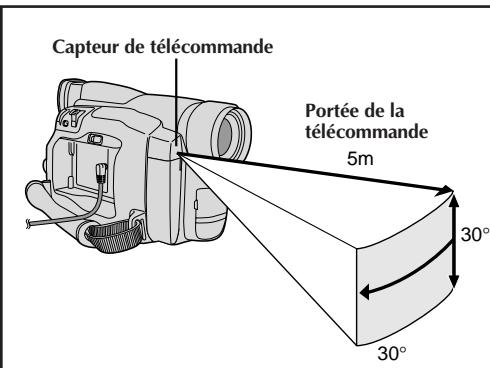

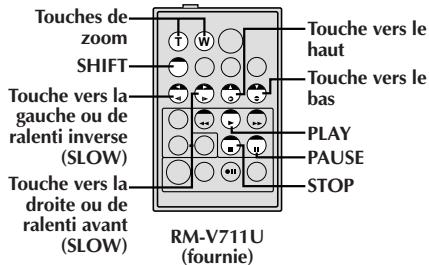

Avertissement sur la pile au lithium (pour la télécommande)
La pile utilisée dans cet appareil peut désigner des risques d'incendie ou de brûlure chimique si elle est mal traitée. Ne pas recharger, démonter, CHAuffer à plus de 100°C ni mettre au feu.
Changer la pile avec une CR2025 Maxell, Panasonic (Matsushita Electric), Sanyo ou Sony ; l'utilisation d'une autre pile peut provoquer un risque d'incendie ou d'explosion.
Jeter immédiatement les piles usées. Placer hors de la portée des enfants. Ne pas démonter ni jeter au feu.
Precautions:
Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Aucune pièce intérieure n'est à régler par l'utilisateur. Se référer à un agent qualifié en cas de problème. Si on ne se sert pas de l'adaptateur secteur/chargeur pendant une longue période, il est recommandé de débrancher le cordon d'alimentation de la prise secteur.
Remarques:
- La plaque d'identification (numéro de série) et l'étiquette d'advertissement de sécurité se trouvent sous l'appareil et/ou au dos.
- La plaque d'identification (numéro de série) de l'adaptateur secteur/chargeur est située sous l'appareil.
Ce caméscope est conçu pour être utilisé avec les signaux de télévision couleur de type PAL. Il ne peut pas être utilisé pour la lecture sur un téléviseur de standard différent. Cependant, l'enregistrement en direct et la lecture sur l'écran LCD/dans le viseur sont possibles n'importe où. Utiliser les batteries BN-V207U/V214U et, pour les recharger, l'adaptateur secteur/chargeur de batterie multi-tensions fourni. (Un adaptateur de conversion adéquat risque d'être nécessaire pour le branchement sur les prises secteur de formes différentes selon les pays.)
Precautions de securite
Ne dirigez pas l'objet vers le soleil. Vous pourriez vous abîmer la vue et l'appareil pourrait être endommagé. Il y a aussi risque d'incendie ou d'électrocution.
Attention!
Les remarques suivantes sont destinées à protéger l'utilisateur et l'appareil contre des dommages éventuels.
Quand vous portez l'appareil, veillez à toujours attacher et utiliser correctement la bandoulière fournie. Tenez bien l'appareil dans la main, avec la sangle autour du poignet. Ne pas saisir ni porter l'appareil par le viseur et/ou par l'écran LCD, car il pourrait tomber ou être endommagé.
Veillez à ne pas vous laisser prendre les doigts dans le volet de logement de cassette, et ne laisssez pas les enfants utiliser l'appareil, car ils peuvent facilement se blesser de cette façon.
Ne pas utiliser de pied photographique sur des surfaces irrégulières et inclinées. Il pourrait tomber et l'appareil pourrait être sérieusement endommagé.
Attention!
Lorsque le camescope est fixé à la base de montage avec les câbles (Audio/Video, S-Video, Montage, CC, etc.) raccordés, il est recommandé de ne pas laisser l'ensemble sur le dessus du télévisieur, car tirer sur les câbles pourrait faire tomber le camescope, causant des dommages.
Mini DY PAL
- Ce camescope est conçu exclusivement pour les cassettes vidéo numériques M Min. Seules les cassettes marquées M Min peuvent être utilisées avec cet appareil.
Avant de filmer une scène importante...
... veillez à utiliser des cassettes portant la mention ^Miri DYSO... souvenir-vous que ce camescope n'est pas compatible avec les autres formats vidéo numériques... souvenir-vous que ce camescope est destiné à l'usage privé seulement. Tout usage commercial sans autorisation est interdit. (Même si vous enregistrez un spectacle ou une exposition pour votre plaisir personnel, il est vivement recommandé de demander l'autorisation de filmer.)

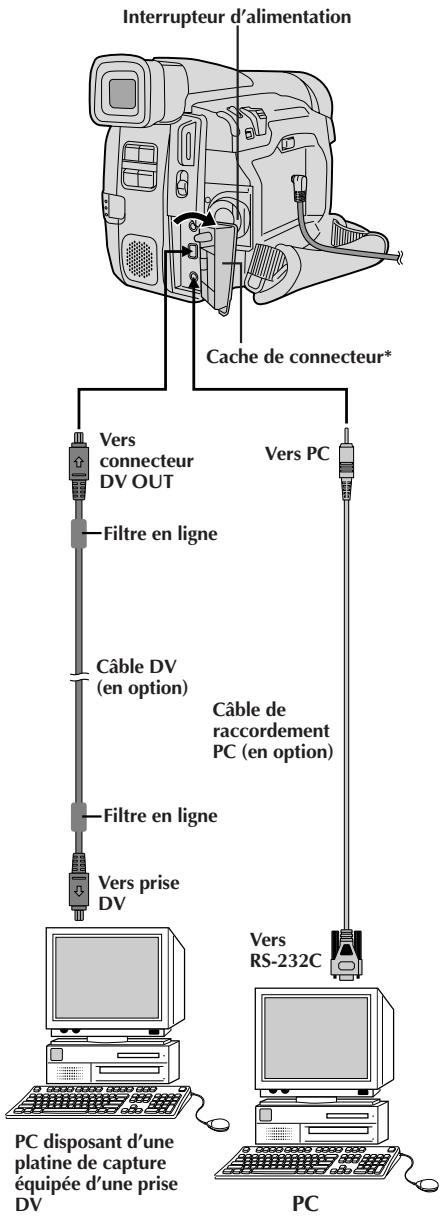

Ce caméscope peut transférer des images fixes vers un ordinateur personnel en utilisant du logiciel en option, tel le kit HS-V4KIT.
Adaptateur secteur/chargeur de batterie AA-V20EG
- Pile au lithium CR2025 (pour télécommande)

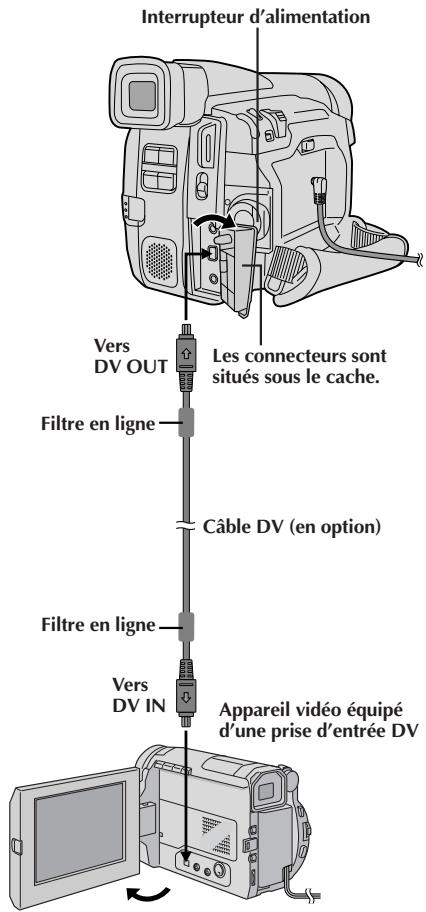

Filtre en ligne (pour câble DV en option)
- Filtre en ligne (pour cable de montage fourni ou cable JLIP* en option)
- Nécessaire pour l'utilisation avec le logiciel en option.

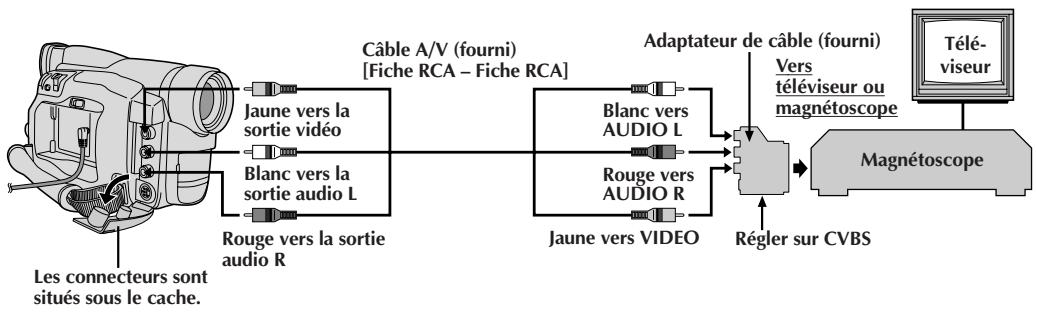

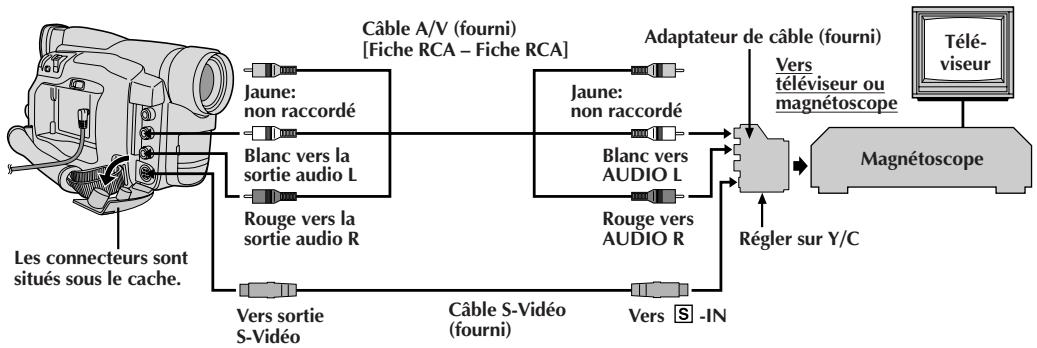

Cable audio/vidéo (A/V) [Fiche RCA - Fiche RCA]
Cable S-Video
Cable de montage
Cordon CC
Fixation du filtre en ligne
Fixer le contrôle en ligne fourni sur le câble de montage fourni, sur le câble DV en option ou sur le câble JLIP en option. Le contrôle en ligne réduit les interférences.
Pieced'arret
Cable de montage et cable JLIP : Enrouler une fois. Cable DV : Enrouler deux fois.
- Relâcher les pièces d'arrêt aux deux extrémités du filtre en ligne
- Faire passer le câble par le filtre en ligne, laissant environ 3 cm de câble entre la fiche du câble et le filtre en ligne. Enrouler le câble autour de l'extérieur du filtre en ligne comme montré dans l'illustration.
- Enrouler le câble pour qu'il ne soit pas ballant.
Remarque:
Faire attention de ne pas endommager le câble.
- Fermer le filtre en ligne jusqu'à son encliquetement. Raccorder l'extrémité du cable avec le filtre en ligne au caméscope.
| Batterie | Durée de recharge |
| BN-V207U | Environ 1 heures 30 mn |
| BN-V214U (en option) | Environ 3 heures |
Alimentation
Les 2 possibilités d'alimentation de ce caméscope vous laissent le choix de la source d'alimentation la plus appropriée à vos besoins. Ne pas utiliser les sources d'alimentation fournies avec d'autres appareils.

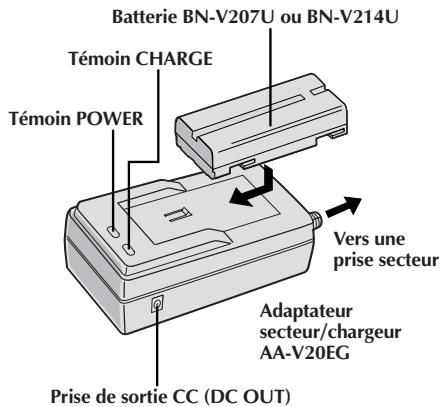

Recharge de la batterie
S'assurer de débrancher le cordon CC du camescope de l'adaptateur secteur/chargeur. Branchez le cordon d'alimentation de l'adaptateur secteur/chargeur sur une prise de courant. Le témoin POWER s'allume.

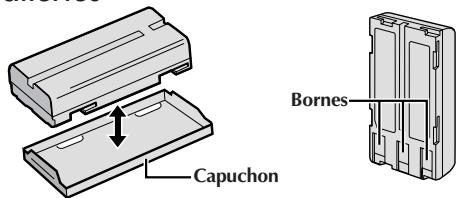

Retirer le capuchon de protection de la batterie. Monter la batterie avec sa longue rainure dirigée vers le côté indicateur de la monture de batterie sur l'adaptateur secteur/chargeur. Le témoin CHARGE se met à clignoter pour indiquer que la recharge commence.
Quand le témoin CHARGE cesse de clignoter mais reste allumé, la recharge est terminée.
Faites coulisser la batterie dans le sens opposé de la flèche et enlevez-la. N'oubliez pas de débrancher le cordon d'alimentation de l'adaptateur secteur/chargeur de la prise de courant.
Remarques:
- Effectuer la recharge où la température ambiantes se situe entre 10°C et 35°C. La gamme de température idéale est de 20 à 25°C pour la recharge. Si l'endroit est trop froid, la recharge peut être incomplète.
- Les durées de recharge notées ci-dessus sont pour une batterie complètement déchargée.
- Les durées de recharge varient en fonction de la température ambiantes et de l'état de la batterie.
- Pour éviter des interférences avec la réception, ne pas utiliser l'adaptateur secteur/chargeur près d'une radio.
- Si vous raccordez le cordon CC du camescope à l'adaptateur pendant la recharge d'une batterie, l'alimentation est fournie au camescope et la recharge s'arrête.
- Comme l'adaptateur secteur/chargeur génère de l'électricité, il devient chaud pendant l'utilisation. Ne l'utiliser que dans des endroits bien ventilés.
- En chargeant la batterie pour la première fois ou après une longue période de stockage, le témoin CHARGE peut ne pas s'allumer. Dans ce cas, déconnecter la batterie de l'adaptateur secteur/chargeur, puis essayer de nouveau de la recharger.
- Si la durée d'utilisation de la batterie devient très courte même après avoir été complètement rechargée, la batterie est usée et a besoin d'être remplacée. Veuillez en acheter une nouvelle.
Les batteries lithium-ion sont vulnérables au froid.
DANGER! Ne pas démonter les batteries ni les exposer au feu ou à une chaleur excessive, ce qui pourrait causer un incendie ou une explosion.
AVERTISSEMENT! Ne pas laisser la batterie ou ses bornes entrer en contact avec des objets métalliques, ce qui pourrait produire un court-circuit et éventuellement déclencher un incendie.
Les avantages des batteries lithium-ion
Les batteries au lithium sont petites mais ont une grande capacité. Cependant, quand une batterie est exposée à des températures basses (en dessous de 10°C), sa durée d'utilisation devient plus courte et elle peut cesser de fonctionner. Dans ce cas, mettez la batterie dans votre poche ou dans un autre endroit chaud quelques instants, puis installez-la de nouveau sur le caméscope. Tant que la batterie n'est pas froide, ses performances devraient être intactes.
(Si vous utilisez un sachet chauffant, assurez-vous que la batterie n'est pas en contact direct avec lui.)
Attention:
Avant de détacher la source d'alimentation, s'assurer que l'alimentation du caméscope est coupée. Ne pas respecter cela peut conduire à un mauvais fonctionnement du caméscope.

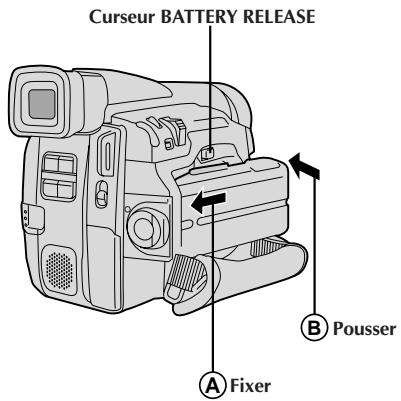

Utilisation de la batterie
Fixer l'extrémité ne portant pas les bornes de la batterie au caméscope (A) et pousser sur la batterie jusqu'à son verrouillage en place (B).
- Si la batterie est montée dans une mauvaise position, un mauvais fonctionnement risque de se produire.

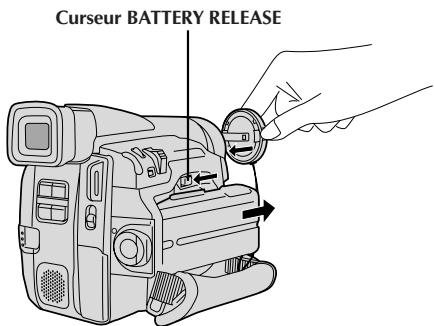

Pour retirer la batterie...
Faire coulisser BATTERY RELEASE et tirer sur la batterie.
Durée d'enregistrement approximative
| Batterie | Écran LCD en marche/ viseur à l'arrêt | Écran LCD à l'arrêt/ viseur en marche |
| BN-V207U | 50 mn (25 mn) | 60 mn (30 mn) |
| BN-V214U (en option) | 1 heures 55 mn (60 mn) | 2 heures 20 mn (1 heures 10 mn) |
| BN-V856U (en option) | 7 heures (4 heures) | 8 heures 30 mn (4 heures 30 mn) |
( ) : quand la torche vidéo est allumée (GR-DVL40/DVL30 uniquement).
Remarques:
- La durée d'enregistrement est réduite de façon significative sous les conditions suivantes:
- Le zoom ou le mode d'attente d'enregistrement est engagé de façon répétée.
- L'écran LCD est utilisé de façon répétée.
- Avant un usage prolongé, il est recommandé de préparer suffisamment de batteries pour couvrir 3 fois la durée de prise de vues prévue.
Le lot VU-V856KIT comprend la batterie BN-V856U et l'adaptateur secteur/chargeur AA-V80EG. Lire les manuels qui accompagnent le lot VU-V856KIT avant utilisation. Il est impossible de recharger la batterie BN-V856U en utilisant l'adaptateur secteur/chargeur de batterie fourni. Utiliser l'adaptateur secteur/chargeur de batterie AA-V80EG en option.

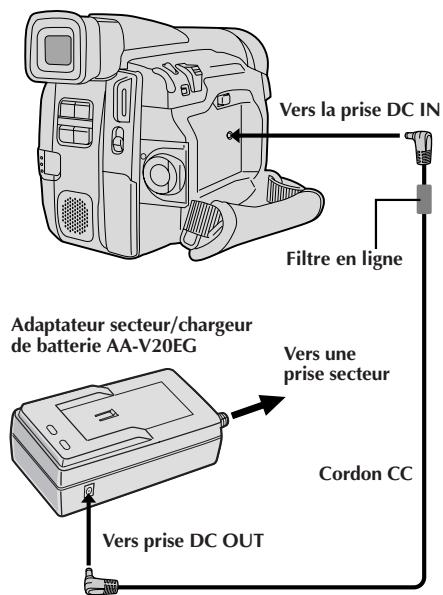

Utilisation de l'alimentation secteur
Utiliser l'adaptateur secteur/chargeur (raccorder comme montré dans l'illustration).
Remarques:
L'adaptateur secteur/chargeur de batterie fourni dispose d'une sélection automatique de la tension dans la gamme 110 à 240 V CA. Pour d'autres remarques, p.6.

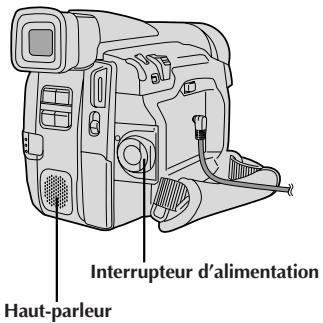

Interrupteur d'alimentation
d'enregistrement
Réglages de la date et de l'heure
La date et l'heure seront toujours enregistrées automatiquement sur la bande. Vous pouvez désir de les afficher ou non pendant la lecture (p. 31).
1 Régler l'interrupteur d'alimentation sur "M". Le témoin d'alimentation s'allume et le camescope est mis en marche. 2 Appuyer sur MENU/BRIGHT. Le menu d'enregistrement apparait. 3 Déplacer la barre lumineuse sur "TO MODE MENU" en tournant la molette MENU/BRIGHT. Puis appuyer sur la molette et le menu Mode apparait. 4 Déplacer la barre lumineuse sur “TO DATE/TIME MENU” en tournant la molette MENU/BRIGHT. Appuyer sur la molette et le menu de réglage de la date et de l'heure apparait. 5 Déplacer la barre lumineuse sur “DATE/TIME” en tournant la molette MENU/BRIGHT. Appuyer sur la molette et le jour est illuminé et se met à clignoter. En tournant la molette MENU/BRIGHT, entre le jour. Appuyer sur la molette. Répéter la procédure pour régler le mois, l'année, les heures et les minutes. Appuyer plusieurs fois sur la molette MENU/BRIGHT lorsque la barre lumineuse est régée sur “RETURN” pour sortir.
Batterie au lithium incorporée pour l'horloge
Pour mémoriser la date et l'heure, une batterie au lithium est intégrée dans le camescope. Alors que le camescope est raccordé au secteur en utilisant l'adaptateur secteur/chargeur, ou que la batterie montée sur le camescope continue à fournir l'alimentation, la batterie au lithium de l'horloge est always chargede. Toutefois, si le camescope n'est pas utilisé pendant 3 mois environ, la batterie au lithium de l'horloge deviendra déchargée et la date et l'heure mises en mémoire seront perdues. Quand ici se produit, raccorder d'abord le camescope au secteur en utilisant l'adaptateur secteur/chargeur pendant plus de 24 heures pour recharger la batterie au lithium de l'horloge. Puis effectuer le réglage de la date et de l'heure avant d'utiliser le camescope.
Il est également possible d'utiliser le camescope sans régler la date et l'heure.
Remarque:
Même si vous sélectionnez "DATE/TIME", si le paramètre n'est pas illuminé, l'horloge interne du caméscope continue à fonctionner. Une fois que vous déplacez la barre lumineuse sur le premier paramètre de date/heure (le jour), l'horloge s'arrête. Lorsque vous avez fini le réglage des minutes et appuyez sur la molette MENU/BRIGHT, la date et l'heure commencent à fonctionner à partir de la date et de l'heure que vous venez de régler.
Pour protégé des enregistrements importants...
... poussez le commutateur de protection contre l’effacement au dos de la cassette dans le sens de "SAVE". Vous ne risquerez pas de réenregistrer la cassette. Pour enregistrer sur cette cassette, ramenez le commutateur sur "REC" avant de l’insérer.

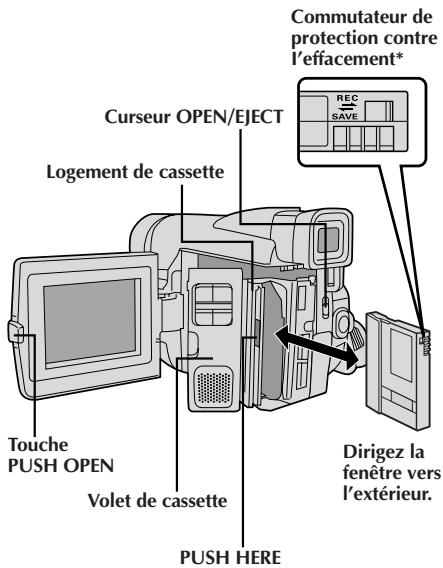

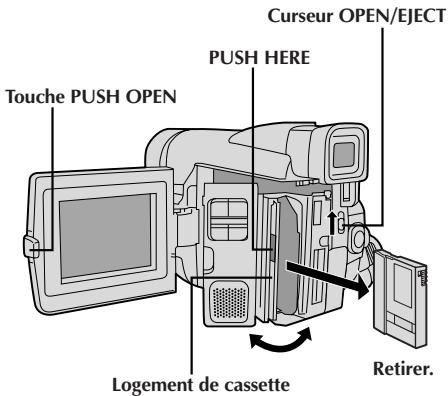

Insertion/ejection d'une cassette
Le caméscope a besoin d'être alimenté pour charger ou éjecter une cassette.
1 Appuyez sur PUSH OPEN et ouvrez l'écran LCD.
2 Faire coulisser OPEN/EJECT dans le sens de la flèche puis basculer le volet ouvert jusqu'à son blocage. Le logement s'ouvre automatiquement.
- Ne touchez pas aux pièces internes.
3 Insérez ou enlevez la cassette et appuyez sur "PUSH HERE" pour fermer le logement.
- Quand vous fermez le logement, il s'abaisse automatiquement. Attendez qu'il soit complètement abaisse avant de fermer le volet.
- Quand la tension de la batterie est faible, il peut être impossible de fermer le volet. Ne forcez pas, mais remplacez la batterie par une batterie complètement chargée avant de continuer.
4 Fermez fermement le volet de cassette jusqu'à son verrouillage en place. Refermez l'écran LCD.
Durée approximative d'enregistrement
| Cassette | Mode d'enregistrement |
| SP | LP |
| DVM-30 | 30 mn | 45 mn |
| DVM-60 | 60 mn | 90 mn |
Remarques:
- Il faut quelques secondes pour que le logement de cassette s'ouvre. Ne l'ouvre pas en forçant.
- Si vous attendez quelques secondes et que le logement ne s'ouvre pas, refermez volet et essayez une nouvelle fois. Si le logement de cassette ne s'ouvre toujours pas, mettez le caméscope hors tension puis de nouveau sous tension.
- Si la cassette n'est pas chargée correctement, ouvrir complètement le volet de cassette et retirer la cassette. Quelques minutes plus tard, l'introduire de nouveau.
- Lorsque le camescope est transporté d'un lieu froid dans un lieu chaud, attendez quelques instants avant d'ouvrir le volet afin d'éviter une éventuelle condensation.
- Fermer le volet de cassette avant que le logement de cassette soit fermé peut endommager le camescope.
- Même lorsque l'alimentation du camescope est coupée, une cassette peut être insérée ou enlevée. Toutefois, si le logement de cassette est fermé avec le camescope non alimenté, il ne reculera pas de ce fait. Il est recommandé de mettre l'alimentation en marche avant l'insertion ou l'éjection.
- Si on reprend l'enregistrement après ouverture du volet de cassette, une partie vierge est enregistrée sur la bande ou une scène enregistrée précédemment est effacée (recouverte par le nouvel enregistrement), que le logement de cassette soit sorti ou non. Voir la page 16 pour des informations à propos de l'enregistrement sur une cassette en cours.

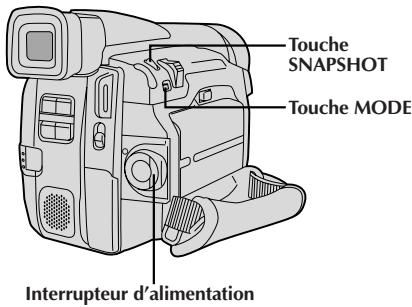

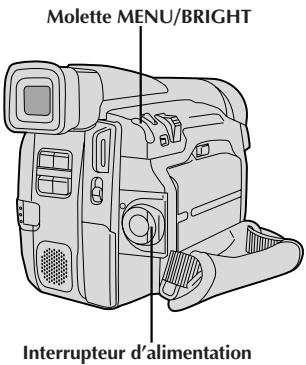

Interrupteur d'alimentation
Affichage
Menu d'enregistrement Menu Mode
| FOCUS | AUTO |
| EXPOSURE | AUTO |
| W.BALANCE | AUTO |
| FAADER | OFF |
| / WIPE | |
| P.AE | OFF |
| / EFFECT | |
| TO MODE MENU |
| END |
Réglage du mode d'enregistrement
Réglez selon votre préférence.
1 Régler l'interrupteur d'alimentation sur "M". Le témoin d'alimentation s'allume et le camescope est mis en marche. 2 Appuyer sur MENU/BRIGHT. Le menu d'enregistrement apparait. 3 Déplacer la barre lumineuse sur "TO MODE MENU" en tournant la molette MENU/BRIGHT. Puis appuyer sur la molette et le menu Mode apparait. 4 Déplacer d'abord la barre lumineuse sur "REC MODE" en tournant la molette MENU/BRIGHT.
Appuyer sur la molette et le paramètre "SP" ou "LP" est illuminé. Sélectionner "SP" ou "LP" en tournant la molette MENU/BRIGHT. Appuyer deux fois sur la molette pour sortir du menu d'enregistrement.
- Le doublage audio est impossible sur une cassette enregistrée dans le mode LP.
- "LP" (Longue durée) est plus économique, offrant 1,5 fois la durée d'enregistrement normale.
Remarques:
- Si le mode d'enregistrement est commuté pendant l'enregistrement, l'image de lecture sera floue au point de commutation.
- Il est recommandé que les bandes enregistrées dans le mode LP sur ce camescope soient lues sur ce camescope.
- Pendant la lecture d'une bande enregistrée sur un autre camescope, des parasites peuvent apparaître ou il peut y avoir des pauses momentanées dans le son.
Ajustement de la courroie
1. Séparer la bande Velcro. Passer la main droite dans la boucle et tenir l'appareil. 3. Ajuster pour que votre pouce et vos doigts puissent facilement commander la touche de marche/arrêt d'enregistrement et la commande de zoom. Refixer la bande Velcro.

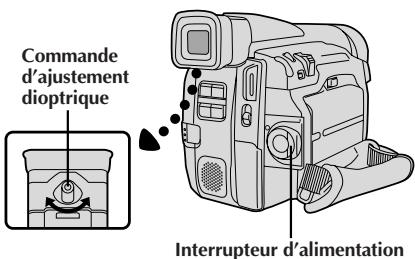

Ajustement de la netteté du viseur
1 Régler l'interrupteur d'alimentation sur "A" ou "M". Le témoin d'alimentation s'allume et le caméscope est mis en marche. 2 Déplacer la commande d'ajustement dioptrique jusqu'à ce que les indications dans le viseur soient nettement au point.

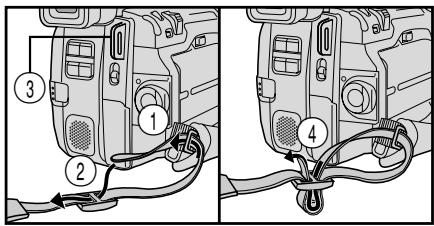

Fixation de la bandoulière
1 En suivant l'illustration, passer la courroie par l'œillet ①, puis la replier et laisser par la boucle ②. Refaire la même chose pour attacher l'autre extrémité de la courroie à l'autre œillet ③, en s'assurant que la courroie n'est pas entortillée. Ajuster comme montré dans l'illustration ④.

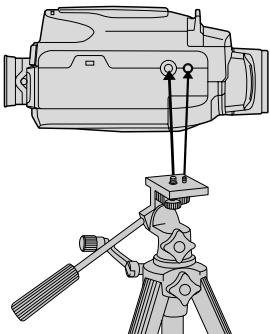

Montage sur un trépied
1 Aligner la vis et le taquet de direction de la caméra du trépied sur la prise de montage et l'orifice de taquet du camescope. Puis serrer la vis.
Precaution:
En utilisant un trépied, bien l'ouvrir et étendre complètement ses pieds pour stabiliser le caméscope. Pour éviter des dommages à l'appareil causés par une chute, ne pas utiliser un trépoid de petite taille.
Remarque:
Vous devez déjà avoir effectué les procédures indiquées ci-dessous. Si ce n'est pas le cas, le faire avant de continuer.
- Alimentation (p. 6)
- Insertion d'une cassette (p. 9)
- Réglage du mode d'enregistrement (p. 10)
- Ajustement de la courroie (p. 11)
- Ajustement de la netteté du viseur (p. 11)

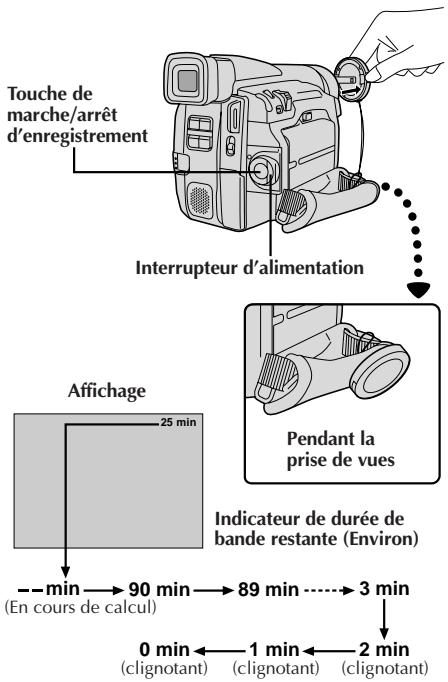

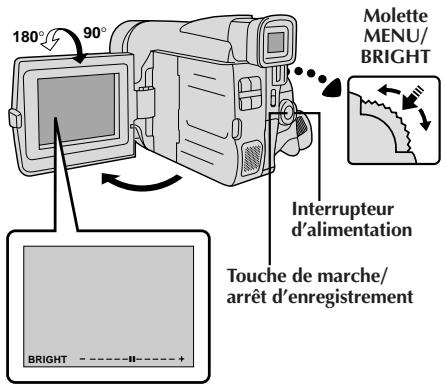

Prise de vues en regardant dans le viseur
1 S'assurer que l'écran LCD est fermé et verrouillé. Appuyer sur les languettes du capuchon d'objectif pour le retirer, puis régler l'interrupteur d'alimentation sur "A" ou "M". Le témoin d'alimentation s'allume et le camescope passe en mode d'attente d'enregistrement. "PAUSE" est affiché dans le viseur. 2 Appuyer sur la touche de marche/arrêt d'enregistrement. "REC" apparait dans le viseur alors que l'enregistrement est en cours. 3 Appuyer de nouveau sur la touche de marche/arrêt d'enregistrement. Le camescope repasse en mode d'attente d'enregistrement.

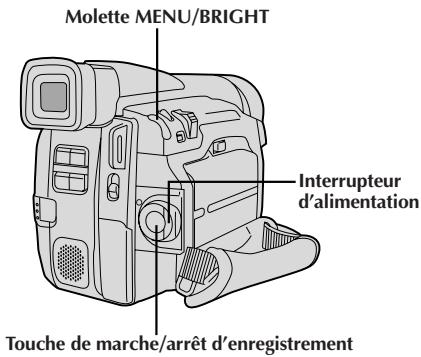

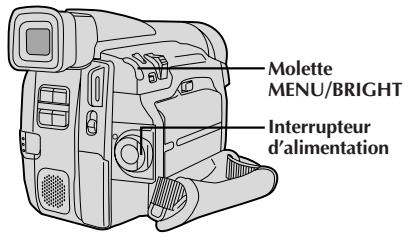

Pour ajuster la luminosité de l'affichage

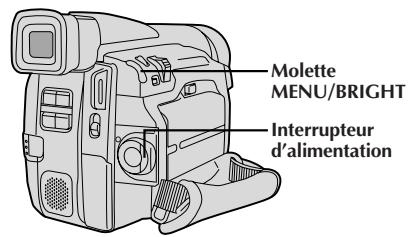

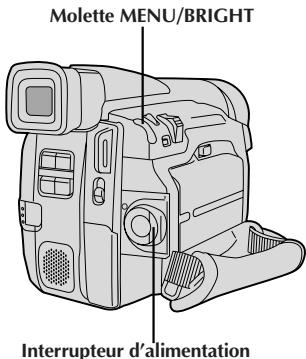

Tourner la molette MENU/BRIGHT jusqu'à ce que l'indicateur de luminosité se déplace et que la luminosité appropriée soit atteinte. - Si vous utilisez le GR-DVL40, il est également possible de régler la luminosité du viseur.
Prise de vues en regardant sur l'écran LCD
1 S'assurer que l'écran LCD est complètement ouvert. Appuyer sur les languettes du capuchon d'objet pour le retirer, puis régler l'interrupteur d'alimentation sur "A" ou "M". Le témoin d'alimentation s'allume et l'appareil passe en mode d'attente d'enregistrement. "PAUSE" est affiché sur l'écran. 2 Incliner l'écran LCD vers le haut/le bas pour l'affectée visibilité et appuyer sur la touche de marche/arrêt d'enregistrement. "REC" apparaît sur l'écran LCD alors que l'enregistrement est en cours. 3 Appuyer de nouveau sur la touche de marche/arrêt d'enregistrement. Le caméscope repasse en mode d'attente d'enregistrement.
Remarque:
Si vous utilisez l'écran LCD en extérieur en plein soleil, l'écran LCD peut être difficile à regarder. Si c'est le cas, utiliser le viseur.
A (mode entretien automatique):
Convient pour l'enregistrement standard en utilisant AUCUN effet spécial ni ajustement manuel. Régler dans ce mode, "F. AUTO" apparaît.
Convient pour l'enregistrement standard, mais vous permet de régler des fonctions d'enregistrement en utilisant les menus pour plus de possibilités de créativité. Réglez dans ce mode, "MANUAL" apparaît.
OFF (alimentation coupée):
Coupe l'alimentation du camescope. Régler sur cette position remet la mise au point manuelle et la commande d'exposition sur "AUTO".
PLAY (lecture):
Vous permet de dire un enregistrement.
Remarques:
L'image n'apparaît pas simultanément sur l'écran LCD et dans le viseur. - Le porte-cassette ne peut être ouvert que si le camescope est alimenté. - Il peut y avoir un retard après avoir ouvert le volet de cassette jusqu'à ce que le logement de cassette s'ouvre. Ne pas forcer. - Quand vous fermez le logement, il s'abaisse automatiquement. Attendez qu'il soit complètement abaisse avant de fermer le volet. - La durée nécessaire pour calculer et afficher la longueur de bande restante, et la précision du calcul peuvent varier en fonction du type de bande utilisé. - "TAPE END" apparait quand la bande est arrivée à sa fin, et l'alimentation est coupée automatiquement si le camescope est laissé dans cet état pendant 5 minutes. "TAPE END" apparait également quand une cassette dont la bande est déjà à sa fin est chargée. - Si le mode d'attente d'enregistrement continue pendant 5 minutes sans effectuer de zoom ou d'autres opérations, l'alimentation du camescope est coupée automatiquement. Pour remettre l'alimentation en marche, régler le commutateur d'alimentation sur "OFF", et le remettre sur "A" ou "M". - Lorsqu'une section vierge est laissée entre des séquences enregistrées sur la bande, le time code est interrompu et des erreurs peuvent se produire en faisant du montage avec la bande. Pour éviter cela, se référer à "Enregistrement sur une cassette en cours" (13 p. 16). - Des scintillements peuvent se produire dans le viseur. - Pendant l'enregistrement, le son n'est pas entendu avec le haut-parleur.
Prise de VUES journalistique
Dans certaines situations, des angles de prise de vues différents peuvent offrir des résultats plus spectaculaires. Tenir le camescope dans la position désirée et incliner l'écran LCD dans le sens le plus commode. Il peut tourner de (vers le bas, vers le haut).
PROPRE enregistrement
Yououpouzeyoufilmerenvisionnantvotrecipre image sur l'ecran LCD. Ouvrezl'ecranLCD et inclinez le verslehautde180degres pour qu'ilsoitttournévers I'avant, puispointezI'objectifsurvousetcommencsez I'enregistrement.

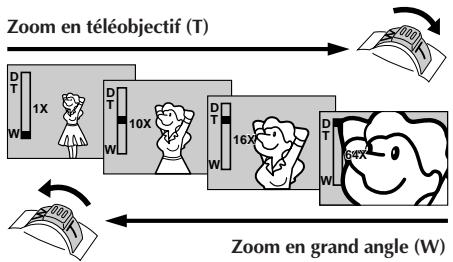

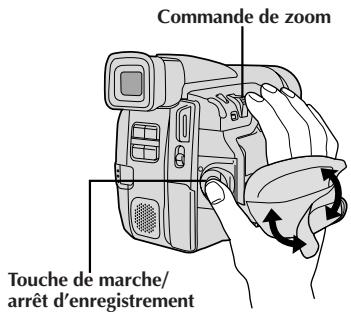

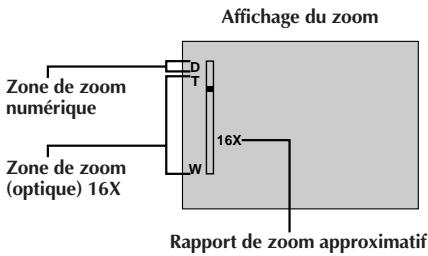

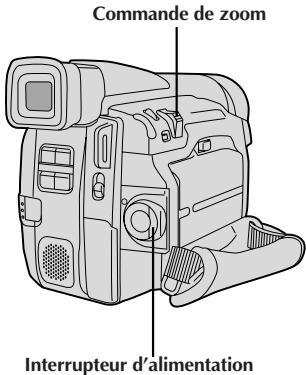

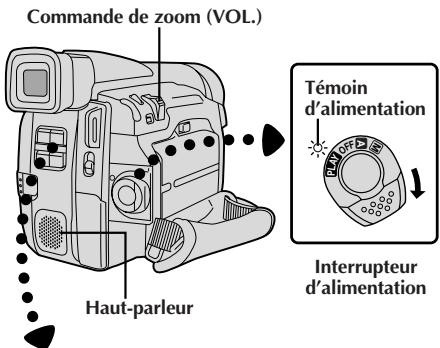

Produire un effet zoom, ou un changement immédiat dans le grossissement de l'image.
Zoom avant
Glisser la commande de zoom vers "T".
Zoom arrière
Glisser la commande de zoom vers "W".
- Plus vous glissez la commande de zoom, plus le zoom répond rapidement.
Remarques:
- La mise au point peut devenir instable pendant l'opération de zoom. Dans ce cas, régler le zoom en mode d'attente d'enregistrement, enregistrer la mise au point en utilisant la mise au point manuelle (13 p. 25), puis faire des zooms avant ou arrière en mode d'enregistrement.
- En mode entièrement automatique (lorsque l'interrupteur d'alimentation est réglé sur "A"), un grossissement zoom jusqu'à 64X est possible. En mode manuel (lorsque l'interrupteur d'alimentation est réglé sur "M"), le zoom est possible jusqu'à un maximum de 160X ou un grossissement 16X offert par le zoom optique. L'agrandissement zoom au-delà de 16X est effectué par traitement d'image numérique, et il est par conséquent appelé zoom numérique.
- Pendant le zoom numérique, la qualité d'image peut être dégradée.
- Le zoom numérique ne peut pas être utilisé alors que des fonctions passant par le traitement d'image numérique (fondu efface/ensuite d'images, p. 22, écho vidéo, p. 24, etc.) sont activées.
- La prise de vue macro (à 5 cm du sujet) est possible lorsque la commande de zoom est régée complètement sur "W". Voir également "TELE MACRO" dans le menu système à la page 20.

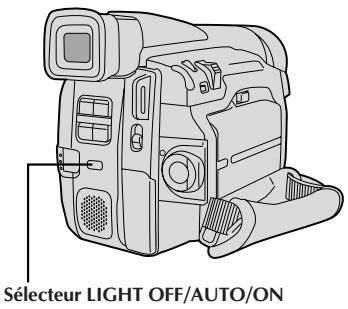

Attention DANGER
La torche vidéo peut devenir très chaude. Pendant
l'utilisation et immédiatement après l'avoir éteinte, ne pas la
toucher, sinon de sérieuses brûlures peuvent se produire.
- Ne pas ranger le camescope dans le coffret de transport immédiatement après avoir utilisé la torche vidéo, car elle reste très chaude pour quelques temps. En fonctionnement, garder une distance d'environ 30 cm entre la torche et les gens ou des objets.
- Ne pas utiliser près de substances inflammables ou explosives. Il est recommandé de consulter votre revendeur JVC le plus proche pour changer l'ampoule.
CARACTERISTIQUE: Torche video (GR-DVL40/DVL30 uniquement)
Éclairer la scène lorsque l'éclairage naturel est trop faible.
Régler LIGHT OFF/AUTO/ON comme désiré:
OFF : Eteint la torche.
AUTO : Allume automatiquement la torche quand le camescope détecte que l'éclairage du sujet est insuffisant.
ON : Maintient la torche toujours allumée tant que le camescope est en marche.
La torche vidéo ne peut être utilisée qu’avec l'alimentation du camescope sur marche. ■ Il est recommandé de régler la balance des blancs sur p. 28) quand vous utilisez la torche vidéo. Si la torche n'est pas utilisée, régler le sélecteur sur OFF pour économiser l'énergie de la batterie.
Remarques:
- Même si l'indication de la batterie (—) ne clignote pas, si la batterie est presque déchargée, l'alimentation du canéscope peut être coupée automatiquement lorsque vous allumez la torche vidéo, ou quand vous commencez à enregistrer avec la torche vidéo allumée.
- Lorsque le sélecteur LIGHT OFF/AUTO/ON est réglé sur "AUTO" :
- En fonction des conditions d'éclairage, la torche vidéo peut s'allumer ou s'éteindre de façon peu stable. Dans ce cas, allumer ou éteindre manuellement la torche avec le sélecteur LIGHT OFF/AUTO/ON. Tandis que le mode "SHUTTER" (p. 24) est activé, il est vraisemblable que la torche reste allumée. Lorsque le mode "TWILIGHT" (p. 24) est engagé, la torche n'est pas activée.
Remarque: enregistrement sur une cassette en cours

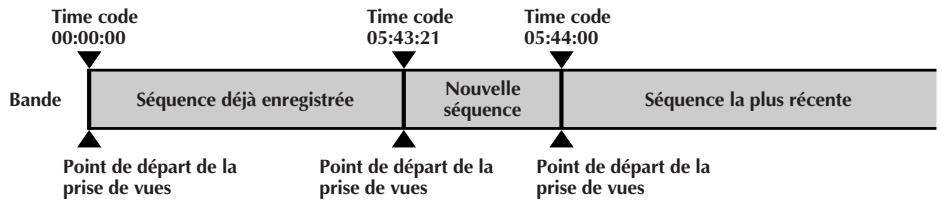

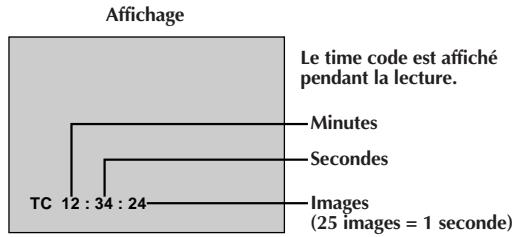

Pendant l'enregistrement, un time code est enregistré sur la bande. Ce code est utilisé pour confirmer la place de la série enregistrée sur la bande pendant la lecture.
Si l'enregistrement commence à partir d'une section vierge, le time code commence à compter à partir de "00:00:00" (minutes: secondes: image). Si l'enregistrement commence à partir de la fin d'une série enregistrée précédemment, le time code continue à partir de la valeur du dernier time code.

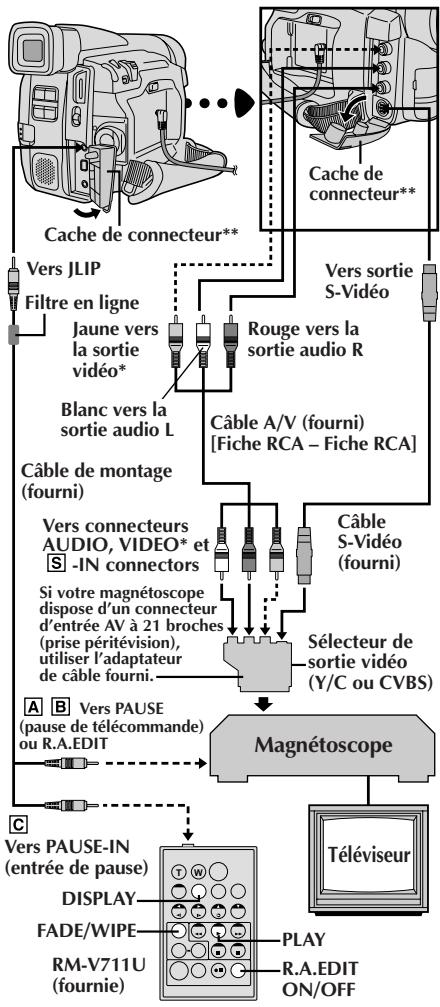

Pour effectuer le montage par mémorisation de séquences (p. 42 à 47), le time code est nécessaire. Si pendant l'enregistrement, une partie vierge est laissée sur la bande, le time code est interrompu. Quand l'enregistrement est repris, le time code recommence à compter à partir de "00:00:00". Ce qui signifie que le camescope peut enregistrer les mêmes time codes que ceux existant dans une série enregistrée précédemment. Pour éviter ceci, effectuer la procédure "Enregistrement sur une cassette en cours" ci-dessous dans les cas suivants;
- Après lecture de la bande enregistrée, quand vous refaites une prise de vues.
- Si l'alimentation est coupée pendant la prise de vues.
- Si la cassette est retirée puis remise pendant la prise de vues.
- En filmant en utilisant une bande partiellement enregistrée.
- En filmant sur une partie vierge située au milieu de la bande.
- En filmant de nouveau après avoir déjà fait une prise de vues et ouvert/fermé le volet de logement de cassette.
Enregistrement sur une cassette en cours
- Lire une cassette pour trouver le point à partir duquel vous pouvez commencer l'enregistrement, puis passer en mode d'arrêt sur image (p. 29).
- Régler l'interrupteur d'alimentation sur "A" ou "M", puis commencer l'enregistrement.
Remarques:
- Le time code ne peut pas être remis à zéro.
- Pendant l'avance rapide ou le rebobinage, l'indication de time code n'évolue pas de façon régulière.
Si une partie vierge est enregistrée sur la bande, enregistrement correct.
PIN-UP Mode Ombre*
MULTI-4 Album 4
FRAME Mode PHOTO avec marge*
MULTI-9 Album 9
FULL Mode PHOTO sans marge : Il y a une coupure momentanée de type obturateur d'appareil photo accompagnée d'un bruit de fermeture d'obturateur, qui est enregistré ensemble avec l'image.
Mode photo
Utilisez le caméscope comme un appareil photographique pour prendre une ou des photographies instantanées, l'une après l'autre.
Selection du mode PHOTO
1 Régler l'interrupteur d'alimentation sur "A" ou "M". 2 Choisir le mode Photo approprié parmi les 5 disponibles en appuyant plusieurs fois sur MODE jusqu'à ce que l'indicateur de mode photo désiré soit affiché.
Enregistrement de PHOTOS
1 Appuyer sur SNAPSHOT.
Si vous appuyez pendant l'attente d'enregistrement...
... "PHOTO" apparait et une image fixe sera enregistrée pendant 6 secondes environ, puis le camescope revient en mode d'attente d'enregistrement.
Si vous appuyez pendant l'enregistrement.
"PHOTO" apparait et une image fixe sera enregistrée pendant 5 secondes environ, puis l'enregistrement normal reprend.
Prise de vues en rafale
Laisser le doigt sur SNAPSHOT offre un effet comparable à la photographie en rafale. (L'intervalle entre les images fixes est de 1 seconde environ.)
Remarques:
- Même si "MULTI-4" ou "MULTI-9" est engagé, l'enregistrement de photos sera effectué dans le mode sans marge (FULL) quand le zoom numérique est utilisé.
- Si l'enregistrement de photos n'est pas possible, "PHOTO" clignote lorsque la touche SNAPSHOT est pressée.
- Même si le Programme AE avec effets spéciaux (13 p. 24) est engagé, certains modes du Programme AE avec effets spéciaux sont condamnés pendant l'enregistrement de photos. Dans un tel cas, l'icône clignote.
- Pendant la lecture également, tous les modes Photo sont disponibles. Le bruit d'obturateur n'est pas entendu.
- Pendant l'enregistrement de photos, l'image affichée dans le viseur peut être partiellement absente. Toutefois, il n'y a pas de defaulted dans l'image enregistrée.
Affichage
FOCUS
EXPOSURE
W. BALANCE
FADER
/Will
P. AE
7EFFECT
TO MODEL
END
MANUAL
AUTO
AUTO
OFF
OFF
Menu
d'enregistrement
Menu Mode
DATE/TIME
INDICATION
ON SCREEN
DISPLAY DATE/TIME
DATE/TIME
25.12.99
RETURN
Menu de date/heure
SYSTEM MENU
TELE MACRO
WINDCUT
SOUND MODE 32kHz
ID NUMBER
DEMO, MODE
RETURN
Menu système
FOCUS
EXPOSURE
W. BALANC
FADER
P. AE
/ EFFECT
TO MODE MENU
END
MANUAL
AUTO
AUT
OFF
OFF
Ecran normal
REC MODE
WIDE MODE
ZOOM
DIS
GAIN UP
TO DATE/TIME MENUS
TO SYSTEM MENU
END
Ce caméscope dispose d'un système de menu sur écran facile à utiliser qui simplifie beaucoup de nombreux réglages détaillés du caméscope.
Régler l'interrupteur d'alimentation sur "M".
Appuyer sur MENU/BRIGHT. Le menu d'enregistrement apparait.
Tourner la molette MENU/BRIGHT pour déplacer la barre lumineuse sur la fonction désirée.
- Si le réglage que vous pouvez ne peut pas être trouvé sur l'écran du menu, placer la barre lumineuse sur "END", puis passer à l'étape 7.
Appuyer sur la molette MENU/BRIGHT. La procédure de réglage dépend de la fonction que vous sélectionné.
Si vous sélectionnez "FOCUS", "EXPOSURE", "W. BALANCE", "FADER/WIPE" ou "P. AE/EFFECT"...
... voir les pages correspondantes
P. AE/EFFECT: p. 24) et faire chaque procédure à partir de l'étape 4.
Si vous sélectionnez "TO MODE MENU"...
Le menu Mode apparait. Passer à l'étape 5.
Tourner la molette MENU/BRIGHT pour déplacer la barre lumineuse sur la fonction désirée, puis appuyer sur la molette.
Si vous sélectionnez une fonction autre que "TO DATE/TIME MENU" ou "TO SYSTEM MENU".
... le paramètre commence à clignoter. Tourner la molette MENU/BRIGHT jusqu'à l'apparition du paramètre désiré. Passer à l'étape 7.
Si vous sélectionnez "TO DATE/TIME MENU"....... le menu de date/heure apparait. Passer à l'étape 6.
Si vous sélectionnez "TO SYSTEM MENU"...
Le menu système apparaît. Passer à l'étape 6.
Tourner la molette MENU/BRIGHT pour déplacer la barre lumineuse sur la fonction désirée, puis appuyer sur la molette.
Si vous sélectionné “DATE/TIME”... p. 8 Si vous sélectionné d'autres fonctions...
.... tourner la molette MENU/BRIGHT jusqu'à l'apparition du paramètre désiré, puis appuyer sur la molette. La barre lumineuse se déplace automatiquement sur "RETURN". Passer à l'étape 7.
Appuyer sur la molette MENU/BRIGHT le nombre de fois nécessaire pour revenir à l'écran normal.
Explications du menu d'enregistrement

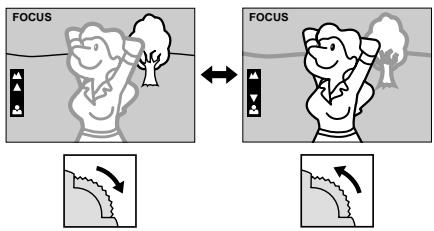

| FOCUS | Se référer à “Mise au point” (C7 p. 25). |

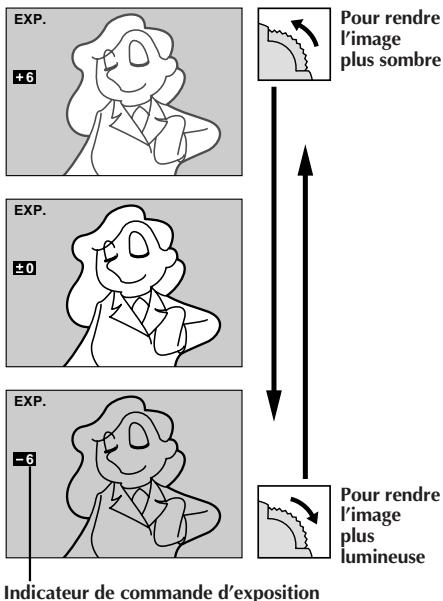

| EXPOSURE | Se référer à “Commande d'exposition” et “Verrouillage de l’iris” (C7 p. 26, 27). |
| W.BALANCE | Se référer à “Réglage de la balance des blancs” et “Balance des blancs manuelle” (C7 p. 28). |
| FADER/WIPE | Se référer à “Effets de fondu/volet” (C7 p. 22, 23). |
| P.AE/EFFECT | Se référer à “Programme AE avec effets spécifique” (C7 p. 24). |
| TO MODE MENU | Se référer aux “Explications du menu Mode” ci-dessous. |
Explications du menu Mode
| REC MODE | Vous permet de régler le mode d'enregistrement (SP ou LP) en fonction de votre préférence(€ p. 10). |
| WIDE MODE | OFF | Sélectionner "OFF" lorsque vous ne poulez pas utiliser "SQUEEZE" ni "CINEMA". |
| SQUEEZE® | Pour la lecture sur un téléviseur avec un rapport d'image 16:9. L'image est naturellement élargie pour replir l'écran sans distorsion. W! apparaît. Pour utiliser ce mode, se référer au mode d'emploi de votre téléviseur écran large.Pendant la lecture et l'enregistrement, l'image est allongée verticalément dans le viseur, sur l'écran LCD et sur un téléviseur 4/3 raccordé. |
| CINEMA® | Des bandes noires sont introduites en haut et dans le bas de l'écran. Pendant la lecture sur des téléviseurs à écran large, les bandes noires en haut et en bas de l'écran sont coupées et le rapport d'écran devient 16:9. Pour utiliser ce mode, se référer au mode d'emploi de votre téléviseur écran large. Pendant la lecture/enregistrement, les bandes noires sont introduites en haut et en bas de l'écran d'un téléviseur 4/3 raccordé, sur l'écran LCD et dans le viseur du camescope, et l'image apparait comme dans les films cinémascopes 16:9. |
| ZOOM | 16X | Régle sur "16X" en utilisant le zoom numérique, le grossissement zoom sera remis sur 16X alors que le zoom numérique sera débrayé. |
| 64X | Vous permet d'utiliser le zoom numérique. Par traitement numérique et agrandissement d'images, le zoom est possible de 16 fois (la limite du zoom optique), à un maximum de 64 fois par grossissement numérique. |
| 160X | Vous permit d'utiliser le zoom numérique. Par traitement numérique et agrandissement d'images, le zoom est possible de 16 fois (la limite du zoom optique), à un maximum de 160 fois par grossissement numérique. |
| DIS | ON®, | Pour compenser des images instables causées par le tremblement deamera, en particulier avec un grossissement important.Remarques:· Une stabilisation précise peut ne pas être possible si le tremblement de main est excessif, ou sous les conditions suivantes:· Ennant des sujets avec des bandes verticales ou horizontales.· Ennant des objetssons ou mal éclairés.· Ennant des sujets avec un contre-jour excessif.· Ennant des scènes avec du mouvement dans plusieurs directions.· Ennant des scènes où les fonds ont peu de contraste.Couper le stabilisateur d'image numérique (DIS) en enregistrant avec le camescope sur un trésied.L'indicateur "®," apparait en clignotant si le stabilisateur ne peut pas être utilisé. |
| OFF |
| GAIN UP | AGC | Ce réglage est activé automatiquement en fonctionnement automatique. La presentation générale risque d'avoir du grain, mais l'image est lumineuse. |
| AUTO A# | La vitesse d'obturation est automatiquement régée (1/25 — 1/200 s.). Le tournage dans un lieu mal éclairé à une vitesse d'obturation de 1/25 sec fournit une image plus lumineuse qu'avac le mode AGC, mais les mouvements du suje sont un peu saccadés et pas très naturels. Quand l'appareil est régé sur ce mode, "A#" s'affiche. |
| OFF | Vous permet de filmer sans réglage de luminosité de l'image. |
| TO DATE/TIME MENU | Se référer aux "Explications du menu de date/heure" (€ p. 20). |
| TO SYSTEM MENU | Se référer aux "Explications du menu système" (€ p. 20). |
Explications du menu de date/heure
| INDICATION | ON | Fait apparaitre toutes les indications du camescope (║ p. 21). |
| OFF | Empêche toutes les indications (sauf l'indicateur de défilament de la bande, les avertissements, etc.) d' apparaitre dans le camescope (║ p. 21). |
| ON SCREEN* | OFF | Empêche l'affichage du camescope d' apparaitre sur l'écran du téléviseur raccordé. |
| ON | Fait apparaitre les affichages du camescope sur l'écran quand le camescape est raccordé à un téléviseur. |
| DISPLAY | ON | Fait apparaitre les réglages de date/heure dans le camescope (║ p. 21). |
| OFF | Empêche les réglages de date/heure d' apparaitre dans le camescope. |
| DATE/TIME | Vous permet de régler la date et l'heure courante (║ p. 8). |
- Vous pouvez également changer "ON SCREEN" sur "ON" ou "OFF" en appuyant sur la touche DISPLAY de la télécommande RM-V711U.
Explications du menu système
| TELE MACRO | OFF | Habituèlement, la distance entre le sujet et l'objetif pour laquelle l'objetif est au point dépend du grossissement zoom. Sauf s'il y a une distance de plus de 1 m du sujet, l'objetif ne fait pas la mise au point au réglage téléobjectif maximum. Réglé sur "ON", vous pouvez filmer un sujet aussi grand que possible à une distance de 60 cm environ.
• En fonction de la position zoom, l'objetif peut ne pas faire la mise au point. |
| ON |
| WIND CUT | OFF | Annule la fonction qui coupe le bruit créé par le vent. |
| ON | Contribue à couper le bruit créé par le vent.
• "C" apparaît.
• La qualité du son changera. C'est normal. |
| SOUND MODE | 32 kHz | Permet l'enregistrement du son stéreo sur quatre canaux séparés, et son utilisation est obligatoire pour effectuer du doublage audio. |
| 48 kHz | Permet l'enregistrement du son stéreo sur deux canaux séparés. |
| ID NUMBER | Ce numéro est nécessaire pour raccorder le camescope à un apparéil du type ordinateur en utilisant la prise JLIP. Les nombres sont de 01 à 99. Le réglage en usine est 06. |
| DEMO. MODE | OFF | La démonstration automatique n'aura pas lieu. |
| ON | Fait la démonstration de certaines fonctions telles que le programme AE avec effets spéciaux, etc., et peut être utilisé pour confirmer comment ces fonctions agissant. Lorsque "DEMO. MODE" est réglé sur "ON" et que le menu d'enregistrement est fermé, la démonstration commence.
Remarques:
• Si une cassette est dans le camescope, la démonstration ne peut pas être mise en marche.
• En coupant le camescope, "DEMO. MODE" est réglé automatiquement sur "OFF". |
Préréglage en usine
Remarques:
- La date et l'heure sont toujours affichées lorsque l'interrupteur d'alimentation est placé sur "A".
- Raccorder le caméscope à un téléviseur et régler "ON SCREEN" sur "ON" dans le menu de date/heure. L'affichage apparait sur le téléviseur raccordé.
- Même si "ON SCREEN" est réglé sur "ON", les indications sont éliminées de l'écran TV si "INDICATION" est réglé sur "OFF".
Affichage de la date et de l'heure pendant l'enregistrement
Vous devez avoir réglé la date et l'heure ("Réglages de la date et de l'heure", p.8).
1 Régler l'interrupteur d'alimentation sur "M". 2 Appuyer sur MENU/BRIGHT. Le menu d'enregistrement apparait. 3 Déplacer la barre lumineuse sur "TO MODE MENU" en tournant la molette MENU/BRIGHT. Puis appuyer sur la molette et le menu Mode apparait. 4 Déplacer la barre lumineuse sur "TO DATE/TIME MENU" en tournant la molette MENU/BRIGHT. La presser et le menu de date/heure apparait. 5 Déplacer la barre lumineuse sur "DISPLAY" en tournant la molette MENU/BRIGHT, puis la presser. 6 Déplacer la barre lumineuse sur "ON" ou "OFF" en tournant la molette MENU/BRIGHT. Appuyer sur la molette et la barre lumineuse se déplace automatiquement sur "RETURN". 7 Appuyer deux fois sur la molette MENU/BRIGHT. La sélection est terminée et le menu disparait.
Remarques:
- Il est impossible de faire disparaître l'indicateur de défilement "▶▶" de bande, les avertissements et autres de l'écran LCD ou du viseur. Pour connaître les indications que vous pouvez faire disparaître, voir p. 60.
- Si "INDICATION" est réglé dans le menu de date/heure, "INDICATION" dans le menu de lecture sera également réglé sur la même valeur (F p. 31).

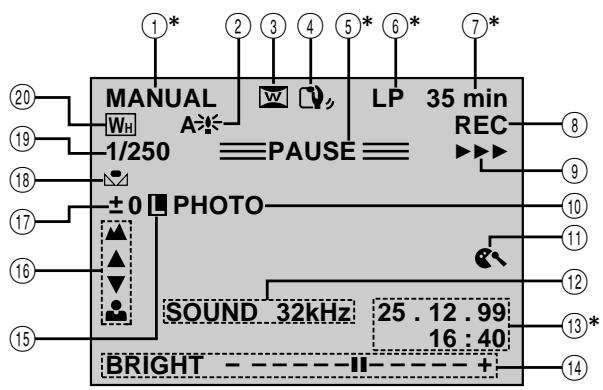

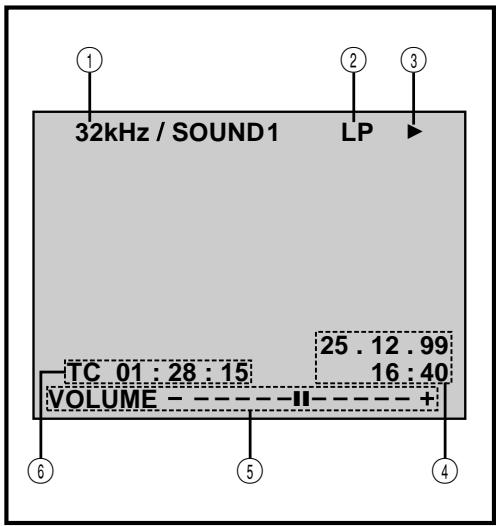

Indications de l'écran lcd/du viseur
Vous pouvez faire apparaître/disparaître les indications sur l'écran LCD/dans le viseur.
Avant les étapes suivantes, effectuer les étapes 1 à 4 ci-dessus.
5 Déplacer la barre lumineuse sur "INDICATION" en tournant la molette MENU/BRIGHT, puis la presser. 6 Tourner la molette MENU/BRIGHT pour afficher le réglage désiré. OFF: Pour faire disparaitre les indications. ON: Pour faire apparaitre les indications. Puis appuyer sur la molette et la barre lumineuse se déplace automatiquement sur "RETURN". 7 Appuyer deux fois sur la molette MENU/BRIGHT. La sélection est terminée et le menu disparait.
Effets de fondu/volet
Ces effets vous permettent de faire des transitions de scènes de style pro. Utilisez-les pour relever et faire varier les transitions d'une scène à l'autre.
Important:
Quelques effets de fondu/volet ne peuvent pas être utilisés avec certains modes du programme AE avec effets spéciaux (p. 24). Si un effet de fondu/volet inutilisable est sélectionné, son indicateur clignote.
Remarques:

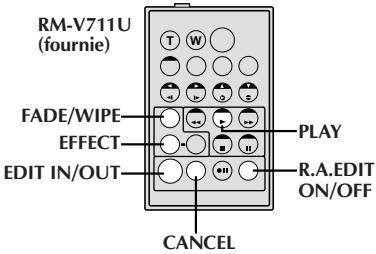

- Vous pouvez prolonger un fondu ou un volet en appuyant sur la touche de marche/arrêt d'enregistrement et en la maintenant pressée.
- Si l'alimentation est coupée après avoir terminé l'enregistrement d'une-scène, le point mémorisé est effacé et le volet/fondu enchaîné d'images n'est plus possible. Dans ce cas, l'indicateur de fondu effacé/enchaîné d'images clignote. Veuillez également noter que l'alimentation se coupe automatiquement si 5 minutes se sont écoulées dans le mode d'attente d'enregistrement.
- Le son à la fin de la dernière scène enregistrée n'est pas mémorisé.
SELECTION DE FONDU/VOLET (Wb, Bk, Bw, et R)
Le fondu ou le volet fonctionne quand l'enregistrement commence ou en arrêtant l'enregistrement.
1 Régler l'interrupteur d'alimentation sur "M". 2 Appuyer sur MENU/BRIGHT. Le menu d'enregistrement apparaît. 3 Tourner la molette MENU/BRIGHT pour déplacer la barre lumineuse sur "FADERWIPE", puis appuyer sur la molette. 4 Tourner la molette MENU/BRIGHT pour déplacer la barre lumineuse sur la fonction désirée, puis appuyer sur la molette.
- Le menu FADER/WIPE disparaît et l'effet est réservé. L'indicateur représentant l'effet sélectionné apparait.
5 Appuyer sur la touche de marche/arrêt d'enregistrement pour activer l'ouverture/fermeture en fondu ou en volet.
Le volet d'image ou le fondu enchaîné fonctionne quand l'enregistrement commence.
1. Effectuer les étapes 1 à 4 ci-dessus.
2. Passer en mode d'attente d'enregistrement. Si vous avez sélectionné le volet d'image/fondu enchaîné pendant l'enregistrement...
Appuyer sur la touche de marche/arrêt d'enregistrement pour terminer une séquence. La scène au point où la séquence se termine est mise en mémoire.
Si vous sélectionnez le volet d'image/fondu enchaîné pendant le mode d'attente d'enregistrement...
Appuyer sur la touche de marche/arrêt d'enregistrement pour commencer l'enregistrement et appuyer de nouveau pour terminer la séquence. La scène au point où la séquence se termine est mise en mémoire.
Si vous sélectionnez le volet d'image/fondu enchaîné pendant le mode d'attente d'enregistrement après avoir effectué un volet d'image/fondu enchaîné...
... la scène au point où la séquence se termine est déjà en mémoire.
Si vous reprenez l'enregistrement en l'espace de 5 minutes à la fin de l'enregistrement de la scène précédente (sans avoir mis le canoscope hors tension), la scène précédente disparaît progressivement de l'écran en dévoilant la nouvelle scène.
Menu de fondu et volet
| Menu | Effet |
| WH FADER — WHITE (Fondu au blanc) | Entrée ou sortie en fondu avec un écran blanc. |
| BK FADER — BLACK (Fondu au noir) | Entrée ou sortie en fondu avec un écran noir. |
| FADER — MOSAIC (Fondu en mosaïque) | Entrée ou sortie en fondu avec un effet de mosaïque. |
| BW FADER — B.W (Fondu en noir et blanc) | Passe d'un écran couleur à un écran noir et blanc lors de l'entrée ou de la sortie en fondu. |
| WIPE — CORNER (Volet à partir d'un coin) | L'écran noir s'ouvre à partir du coin supérieur droit de l'écran vers le coin inférieur gauche, ou se ferme à partir du coin inférieur gauche vers le coin supérieur droit en laissant un écran noir. |
| WIPE — WINDOW (Volet en fenêtre) | La scène apparaît au centre d'un écran noir et s'élargit vers les angles, ou disparaît au centre de l'écran à partir des angles. |
| WIPE — SLIDE (Volet en glissière) | Le volet s'ouvre de droite à gauche ou se ferme de gauche à droite. |
| WIPE — DOOR (Volet rideau horizontal) | Les deux volets noirs s'ouvre vers la gauche et la droite en laissant apparaitre la scène, ou se ferment à partir de la gauche et de la droite en recouvrant la scène. |
| WIPE — SCROLL (Volet en défillement) | La scène apparait sur un écran noir à partir du bas et s'ouvre vers le haut, ou disparaît du haut vers le bas en laissant un écran noir. |
| WIPE — SHUTTER (Volet rideau vertical) | Un écran noir se ferme au centre de l'image, à partir du haut et du bas de l'écran, ou s'ouvre à partir du centre vers le haut et le bas. |
| DISSOLVE (Fondu enchainé) | La nouvelle scène apparait progressivement à mesure que la的最后一 scène disparait. |
| WIPE — CORNER (Volet à partir d'un coin) | La nouvelle scène recouvre la précédente à partir du coin supérieur droit au coin inférieur gauche. |
| WIPE — WINDOW (Volet en fenêtre) | La scène suivante disparaît graduallyment du centre de l'écran vers les coins en recouvrant la scène précédente. |
| WIPE — SLIDE (Volet en glissière) | La scène apparait progressivement en couvrant la précédente de droite à gauche. |
| WIPE — DOOR (Volet rideau horizontal) | La scène précédente disparait du centre vers la droite et la gauche en dévoilant la nouvelle scène, comme lorsque des portes sont ouvertes. |
| WIPE — SCROLL (Volet en défillement) | La nouvelle scène recouvre progressivement la的最后一 scène à partir du bas de l'écran vers le haut. |
| WIPE — SHUTTER (Volet rideau vertical) | La nouvelle scène recouvre progressivement la的最后一 scène en partant du centre en allant vers le haut et le bas de l'écran. |
| RANDOM (Transitions aléatoires) | Lorsque vous choisissez cette fonction, le camescope sélectionne de façon aléatoire l'effet de transition utilisé (entre BW, Bx, WH, Bx, , , , , , , , et .). La fonction de volet d'image/fondu enchainé n'est pas disponible. |
Important:
Quelques modes du programme AE avec effets spéciaux ne peuvent pas être utilisés avec certains effets de fondu/volet (p.23). Si un mode inutilisable est sélectionné, son indicateur clignote.
Menu P. AE/EFFECT
Programme AE avec effets spéciaux
1 Régler l'interrupteur d'alimentation sur "M". 2 Appuyer sur la molette MENU/BRIGHT. Le menu d'enregistrement apparait. 3 Tourner la molette MENU/BRIGHT pour déplacer la barre lumineuse sur "P. AE/EFFECT", puis appuyer sur la molette. 4 Déplacer la barre lumineuse sur le mode désiré en tournant la molette MENU/BRIGHT, puis appuyer sur la molette. Le menu P. AE/EFFECT disparaît et le mode sélectionné est activé. L'indicateur du mode sélectionné apparait. Pour couper l'effet sélectionné, revenir au menu P. AE/EFFECT et déplacer la barre lumineuse sur "OFF" en tournant la molette MENU/BRIGHT. Puis la presser.
Remarque:
Le programme AE avec effets spéciaux peut être changé pendant l'enregistrement ou pendant l'attente d'enregistrement.
Shutter (vitesse d'obturation variable)
1/50-La vitesse d'obturation est fixée à 1/50 de seconde. Les bandes noires qui apparaissent habituellement en filmant un écran TV deviennent plus étroites. 1/100-La vitesse d'obturation est fixée à 1/100 de seconde. Le scintillement qui se produit en filmant sous un éclairage fluorescent ou une lampe à vapeur de mercure est réduit. 1/250, 1/500—Ces réglages permettent de filmer des scènes rapides, image par image, et donnent des enregistrements vivants, stables à la lecture au ralenti. Plus la vitesse d'obturation est rapide, plus l'image s'assombrit. Utilisez la fonction SHUTTER dans les endroits bien éclairés.
Twilight (mode crépuscule)
Rend les couchers de soleil plus naturels. La balance des blancs (p. 28) est d'abord réglée sur, mais elle peut être changée pour le réglage voulu. Lorsque le mode crépuscule est choisi, le caméscope règle automatiquement la mise au point sur environ 10m à l'infini. Pour une distance inférieure à 10m, régler manuellement la mise au point.
SEPIA (sépia)
Les scènes enregistrées ont une teinte un peu brune, comme les anciennes photographies. Associez cet effet au mode Cinéma pour donner une tonalité ancienne à votre film.
B/W monotone (noir et blanc)
Comme dans les films anciens, le film est tourné en noir et blanc. (Utilisé avec le mode cinéma, il relève l'effet "Cinéma classique".)
Classic FILM (cinéma classique)
Les scènes sont enregistrées avec un effet stroboscopique.
L'enregistrement semble être fait d'une série d'images consécutives.
SLOW (obturateur lent)
Vous pouvez éclairer des sujets ou des zones sombres même plus lumineux qu'ils ne le sont en réalité.
1 SLOW 4X
La vitesse d'obturation est réglée au 1/12,5 de seconde pour multiplier la sensibilité par 4.
2 SLOW 10X
La vitesse d'obturation est réglée sur 1/5 de seconde pour offrir 10 fois la sensibilité.
Remarques:
- Quand vous utilisez l'obturation lente (SLOW), un léger effet stroboscopique est perceptible. Utilisez l'obturation lente (SLOW) uniquement dans les endroits faiblement éclairés. L'indicateur de mise au point manuelle peut apparaître et clignoter quand l'obturation lente (SLOW) est en service.
- Si l'image n'est pas nette, faites la mise au point manuellement. Il est recommandé d'utiliser un pied photographique.
Effet de rémanence de l'image (image fantôme du sujet), ce qui crée une ambiance fantastique.
Zone de détection de la mise au point
Remarques:
- Si l'objet est sali ou voilé par de la condensation, une mise au point précise n'est pas possible. Maintenir l'objet propre, en l'essuyant avec un morceau de tissu doux s'il devient sale. Si de la condensation se produit, essayer avec un tissu doux ou attendre que l'objet sèche naturellement.
- Pour filmer un sujet près de l'objectif, faire d'abord un zoom arrière (C3 p. 14). En faisant un zoom avant en mode de mise au point automatique, le camescope peut faire automatiquement un zoom arrière en fonction de la distance entre le camescope et le sujet. Ceci ne se produit pas lorsque le mode "TELE MACRO" (C3 p. 20) est activé.
Remarques:
- Si l'alimentation est coupée, la mise au point manuelle sera remise sur "AUTO".
- Bien faire la mise au point en position téléobjectif Tmaxale quand vous utilisez le mode de mise au point manuelle. Si vous faites la mise au point sur un sujet en position grand angle, des images bien nettes ne peuvent pas être obtenues en faisant un zoom avant car la profondeur de champ est réduite à des focales plus longues. Si le réglage de la mise au point n'est pas possible à une distance plus éloignée ou plus rapprochée, "▲" ou "▲" clignote.
Mise au point automatique
Le système de mise au point automatique toute distance du canéscope permet de filmer en continu de gros plan (à 5 cm du sujet) à l'infini. Toutefois, la mise au point correcte peut ne pas être obtenue dans les situations citées ci-dessous (dans ces cas, utiliser la mise au point manuelle).
- Si deux sujets à des distances différentes se recoupent dans la même scène. Lorsque l'éclairage est faible.*
- Lorsque le sujet n'a pas de contraste (différence entre luminosité et ombre), tel un mur unicolore et plat ou un ciel bleu sans nuages.
- Quand un objet se voit à peine dans le viseur.*
- Quand la scène contient des objets minuscules ou identiques qui sont répétés avec régularité.
- Quand la scène est affectée par des rayons de soleil ou de lumière refléchis à la surface de l'eau.
- En prenant une scène avec un fond à contraste élevé.
- Les avertissements de faible contraste suivants apparaissent en clignotant: ▲, ▲, ▼ ou △
Si vous utilisez le viseur, vous devez déjà avoir fait les réglages nécessaires du viseur (Lp. 11).
1 Régler l'interrupteur d'alimentation sur "M". 2 Appuyer sur MENU/BRIGHT. Le menu d'enregistrement apparait. 3 Tourner la molette MENU/BRIGHT pour déplacer la barre lumineuse sur "FOCUS", puis presser la molette. 4 Tourner la molette MENU/BRIGHT pour afficher "MANUAL", puis presser la molette. Le menu d'enregistrement disparait et "FOCUS" est affiché dans le coin supérieur gauche. La mise au point est verrouillée à ce point. Pour un sujet plus éloigné, tourner la molette MENU/BRIGHT vers le bas. “▲” apparait et clignote. Pour un sujet plus proche, tourner la molette MENU/BRIGHT vers le haut. “▼” apparait et clignote. 6 Appuyer sur la molette MENU/BRIGHT. Le réglage de la mise au point est terminé. L'indication change de "FOCUS" à "MANUAL". - Si vous pouze refaire la mise au point, recommencer à partir de l'objet 2.
Pour revenir à la mise au point automatique (autofocus)...
.... tourner la molette MENU/BRIGHT pour afficher "AUTO", puis la presser dans l'étape 4. Les indicateurs de mise au point manuelle disparaissent. Ou régler l'interrupteur d'alimentation sur "A".
Interrupteur d'alimentation
Commande d'exposition
Cette caractéristique ajuste automatiquement le diaphragme pour obtenir la meilleure qualité d'image disponible, mais vous pouvez modifier et faire le réglage manuellement. Le réglage manuel de l'exposition est conseillé dans les situations suivantes:
- Lorsque vous filmez sous un éclairage indirect ou lorsque l'arrière-plan est trop lumineux.
- Quand vous filmez un fond reflétant naturellement la lumière (sable ou neige).
- Quand le fond est blanc dans l'ensemble ou que le sujet est clair.
1 Régler l'interrupteur d'alimentation sur "M". 2 Appuyer sur MENU/BRIGHT. Le menu d'enregistrement apparait. 3 Tourner la molette MENU/BRIGHT pour déplacer la barre lumineuse sur "EXPOSURE", puis presser la molette. 4 Tourner la molette MENU/BRIGHT pour afficher "MANUAL", puis presser la molette. Le menu d'enregistrement disparait. "EXP." et la barre lumineuse sur l'indicateur de commande d'exposition sont affichés. Pour rendre l'image plus lumineuse, tourner la molette MENU/BRIGHT vers le bas. L'indicateur de commande d'exposition augmente (maximum +6).
Pour rendre l'image plus lumineuse, tourner la molette MENU/BRIGHT vers le haut. L'indicateur de commande d'exposition diminue (minimum -6).
Appuyer sur la molette MENU/BRIGHT. Le réglage de l'exposition est terminé. L'indication change de "EXP." à "MANUAL" et la partie mise en valeur sur l'indicateur de commande d'exposition disparait.
- Si vous voulez régler de nouveau l'exposition, reprenez l'étape 2.
Pour revenir à la commande d'exposition automatique...
.... tourner la molette MENU/BRIGHT pour afficher "AUTO" puis la presser dans l'étape 4. L'indicateur de commande d'exposition disparaît. Ou régler l'interrupteur d'alimentation sur "A".
Remarque:
Si l'alimentation est coupée, la commande d'exposition sera remise sur "AUTO".
Interrupteur d'alimentation
Indicateur de verrouillage d'iris
Verrouillage de l'iris
Utiliser cette fonction dans les situations suivantes:
Lorsque vous filmez un sujet en mouvement. - Lorsque la distance entre le sujet et le camescope change (ainsi sa taille sur l'écran LCD ou dans le viseur change), comme quand le sujet s'éloigne. - Lorsque vous filmez un fond refléchissant naturellement la lumière, comme à la plage ou sur les pistes de ski. - Lorsque vous filmez un sujet éclairé par un projecteur. Lorsque vous faites un zooming.
Quand le sujet est rapproché, laissez l'iris verrouillé. Même si le sujet s'éloigne de vous, l'image ne sera pas assombrie ni éclaircie.
Avant les étapes suivantes, effectuer les étapes 1 à 4 (p. 26).
5 Ajuster le zoom pour que le sujet remplisse l'écran LCD ou le viseur, puis maintenir la molette MENU/ BRIGHT pressée pendant plus de 2 secondes. L'indicateur de commande d'exposition et "L" apparaissent, indiquant que l'iris est verrouillé. Appuyer sur la molette MENU/BRIGHT. L'indication affichée dans le coin supérieur gauche change de "EXP." à "MANUAL".
Pour revenir à la commande automatique de l'iris..... tourner la molette MENU/BRIGHT pour afficher "AUTO" puis la presser dans l'étape 4. L'indicateur de commande d'exposition et "L" disparaissent. Ou régler l'interrupteur d'alimentation sur "A".
Pour verrouiller la commande d'exposition et l'iris... "... après l'étape 4, ajuster l'exposition en tournant la molette MENU/BRIGHT. Puis verrouiller l'iris dans l'étape 5. Pour un verrouillage automatique, tourner la molette MENU/BRIGHT pour afficher "AUTO", puis la presser dans l'étape 4. L'iris devient automatique au bout de 2 secondes.
Comme la pupille de l’œil humain, il se contracte dans un milieu bien éclairé pour ne pas laisser passer trop de lumière, et se dilate quand l’éclairage est faible pour laisser passer plus de lumière.
Réglage de la balance des blancs
Un terme qui renvoie à l'exactitude de la reproduction des couleurs sous différents éclairages. Si la balance des blancs est correcte, toutes les autres couleurs seront bien reproduites. En principe, la balance des blancs est régée automatiquement. Toutefois, des utilisateurs de camescope expérimentés commandent cette fonction manuellement pour obtenir une reproduction de couleur/teinte plus professionnelle.
| 1 | Régler l'interrupteur d'alimentation sur "M". |
| 2 | Appuyer sur la molette MENU/BRIGHT. Le menu d'enregistrement apparaît. |
| 3 | Tournier la molette MENU/BRIGHT pour déplacer la barre lumineuse sur "W.BALANCE", puis appuyer sur la molette. |
| 4 | Le menu d'enregistrement disparait. "W.BAL." apparaît dans le coin supérieur gauche et l'indication du mode actuellément sélectionné est également affichée. |
| 5 | Tournier la molette MENU/BRIGHT pour afficher le réglage désiré.
"AUTO" - La balance des blancs est ajustée automatiquement (préçglage en usine).
"■" - La balance des blancs est réglée manuelle.
"●" - À l'extérieur un jour de beau temps.
"◇" - À l'extérieur un jour couvert.
"◇" - Quand vous utilisez une torché video ou un éclairage similaire. |
| 6 | Appuyer de nouveau sur la molette MENU/BRIGHT. La sélection est terminée. L'indication "W.BAL." change en "MANUAL". |
Pour revenir à la balance des blancs automatique...
... sélectionner "AUTO" dans l'étape 5. Ou régler l'interrupteur d'alimentation sur "A".
Remarque:
La balance des blancs ne peut pas être utilisée lorsque Sepia ou Monotone (p. 24) est activé.
Balance des blancs manuelle
Effectuer le réglage manuel de la balance des blancs en filmant sous différents types d'éclairage.
| 1 | Suivre les étapes 1 à 5 du réglage de la balance des blancs, sélectionner "MAN." |
| 2 | Tenir une feuille de papier blanc devant le sujeet. Ajuster le zoom ou se déplacer pour que la feuille blanche replissée l'écran. |
| 3 | Appuyer sur la touche MENU/BRIGHT jusqu'à ce que commence clignoter. Lorsque le réglage est terminé, s'arrête de clignoter. |
| 4 | Appuyer sur la molette MENU/BRIGHT. L'indication "W.BAL." change en "MANUAL" et uniquement l'indicateur de balance des blancs manuelle est affchéé. |
Pour changer la teinte de l'enregistrement...
... à l'étape 2, remplacez la feuille blanche par une feuille de couleur. La balance des blancs se règle en fonction de la couleur et la teinte générale de l'image change. Du papier rouge donne une teinte verte nombre, du papier bleu, une teinte orangée et du papier jaune, un violet nombre.
Remarques:
- Dans l'étape 2, il peut être difficile de faire la mise au point sur la feuille blanche. Dans un tel cas, ajuster manuellement la mise au point (13 p. 25).
- Un sujet peut être filmé sous différents types d'éclairage en intérieur (lumière naturelle, lumière fluorescente, bougies, etc.). La température de couleur étant différente selon le type de lumière, la teinte du sujet varie en fonction des réglages de la balance des blancs. Utilisez cette fonction pour obtenir une image plus naturelle.
- Le réglage de la balance des blancs effectué manuellement reste mémorisé même après la mise hors tension de l'appareil ou le retrait de la batterie.
1 Insérer une cassette (p. 9).

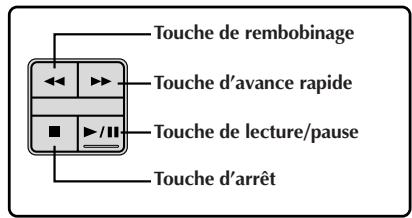

2 Régler l'interrupteur d'alimentation sur "PLAY". Pour commencer la lecture, appuyer sur ▶ / □
- Pour arrêter la lecture, appuyer sur ■.
- En mode d'arrêt, appuyer sur « pour le redémarrage ou sur « pour l'avance rapide.
Pour commander le volume du haut-parleur...
... pousser la commande de zoom (VOL.) vers "+" pour relever le volume ou vers "-" pour baisser le volume.
Pause sur image : Pour faire une pause pendant la lecture.
1) Appuyer sur / pendant la lecture. 2) Pour revenir en lecture normale, appuyer de nouveau sur /. - Si l'arrêt sur image dure pendant plus de 3 minutes, le mode d'arrêt du camescope est engagé automatiquement. Au bout de 5 minutes dans le mode d'arrêt, l'alimentation du camescope est coupée automatiquement. - Quand /II est pressée, l'image peut ne pas s'arrêter immédiatement alors que le camescope stabilise l'image fixe. Pendant ce temps, si PAUSE (II) sur la télécommande est pressée, la lecture au ralenti commencera. Ce n'est pas un mauvais fonctionnement.
Recherche accélérée : Offrir une recherche à grande vitesse dans un sens ou l'autre.
1) Appuyer sur pour le sens avant ou sur pour le sens inverse pendant la lecture. 2) Pour revenir en lecture normale, appuyer sur / - Pendant la lecture, presser et maintenir « ou » La recherche continue tant que vous maintenez la touche. Une fois relâchée, la lecture normale reprend. - Un léger effet de mosaïque apparait sur l'écran pendant la recherche accélérée. Ce n'est pas un mauvais fonctionnement.
Lecture au ralenti, lecture image par image, lecture avec zoom et effets spéciaux en lecture

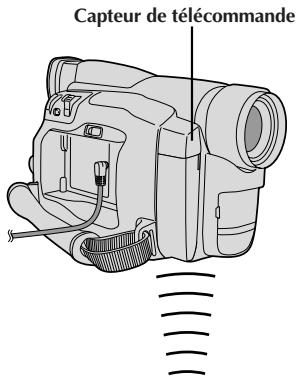

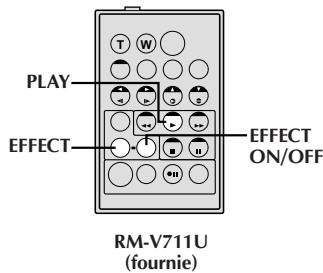

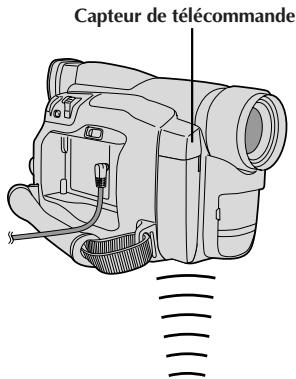

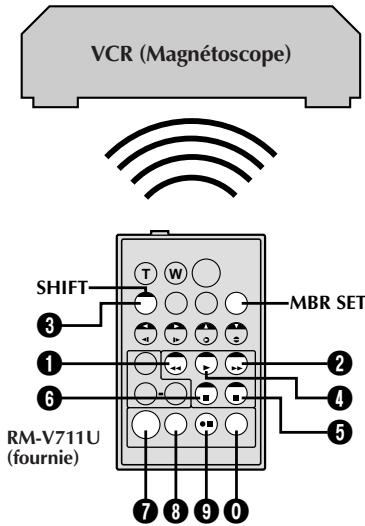

Disponible uniquement avec la télécommande RM-V711U (fournie) (p. 40, 41).
Remarques:
- Si le mode d'arrêt dure pendant 5 minutes lorsque l'énergie est fournie par une batterie, l'alimentation du caméscope est coupée automatiquement. Pour remettre l'alimentation, régler l'interrupteur d'alimentation sur "OFF", puis sur "PLAY".
- L'image de lecture peut être visionnée sur l'écran LCD, dans le viseur ou sur un téléviseur raccordé (13 p. 32, 33).
- Vous pouvez également voir l'image de lecture sur l'écran LCD lorsqu'il est replié et rétracté.
- Indications de l'écran LCD/du viseur:
- Lorsque l'énergie est fournie par une batterie: l'indicateur d'énergie restante dans la batterie "é" est affchéé.
Lorsque l'énergie est fournie à travers le cordon CC: "□" n'apparaît pas.
- Dans le mode d'arrêt, aucune de ces indications n'est affichée.
- Les bandes protégées contre la copie ne peuvent pas être lues. L'écran devient bleu.
Molette MENU/BRIGHT Interrupteur d'alimentation

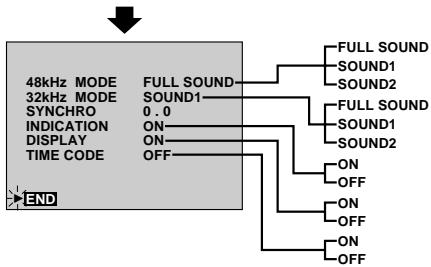

Affichage Menu de lecture
Le menu de lecture vous permet de régler les fonctions suivantes:
Son (32 kHz, 48 kHz), Synchro Comp, Indication, Display et Time Code. Les instructions suivantes sont valables pour toutes ces fonctions sauf Synchro Comp (13 p. 46, 47).
1 Régler l'interrupteur d'alimentation sur "PLAY". 2 Appuyer sur MENU/BRIGHT. Le menu de lecture apparait. 3 Déplacer la barre lumineuse sur la fonction désirée en tournant la molette MENU/BRIGHT. Appuyer sur la molette de sélection pour activer. 4 Tourner la molette MENU/BRIGHT pour afficher le réglage désiré. Puis appuyer sur la molette MENU/BRIGHT, et la barre lumineuse se déplace automatiquement sur "END".
- Pour régler les paramètres d'une fonction différente, répéter les étapes 3 et 4.
5 Appuyer de nouveau sur la molette MENU/BRIGHT. Le menu disparaît.
Son de lecture
Pendant la lecture, le camescope détecte automatiquement le mode dans lequel le son a été enregistré et le produit dans le même mode. Sélectionnez le type de son qui doit accompagner l'image de lecture (32 kHz est préréglé sur "SOUND 1" et 48 kHz est préréglé sur "FULL SOUND").
| Son enregistré | Affichage | Sortie son |
| 32 kHz | FULL SOUND | Son stéréo |
| SOUND 1 |
| SOUND 2 |
| 48 kHz | FULL SOUND | Son stéréo |
| SOUND 1 | Son “G” sur les deux canaux |
| SOUND 2 | Son “D” sur les deux canaux |
Si vous voulez changer la sortie son d'une cassette enregistrée à 32 kHz, ouvre le menu de lecture et, à l' étape 3 de la page 30, Sélectionnéz "32 kHz MODE" et réglez-le sur "FULL SOUND", "SOUND1" ou "SOUND 2". Pour des cassettes enregistrées à 48 kHz, procédez de la même manière.
Remarques:

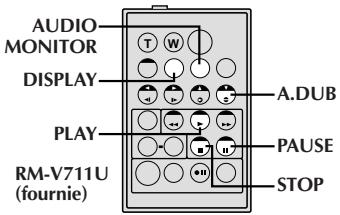

- Vous pouvez aussi utiliser la touche AUDIO MONITOR de la télécommande RM-V711U fournie pour changer la sortie son (sans rentrer sur le menu de lecture). Bien pointer la télécommande vers le capteur de télécommande du camescope.
- Le camescope ne peut pas détecter le mode dans lequel le son a été enregistré pendant l'avance ou le rebobinage rapide. Pendant la lecture, le mode de son est affiché dans le coin supérieur gauche.
Indication
Veuillez faire disparaître les indications de son de lecture, de time code et de date. Cette fonction a priorité sur les réglages "TIME CODE" et "DISPLAY" dans le menu de lecture. Pour changer ce réglage, sélectionner "INDICATION" dans le menu de lecture (p. 30).
OFF- Les indications de son de lecture, de time code et de date n'apparaissent pas sur l'écran de lecture.
ON- Les indications de son de lecture, de time code et de date sont affichées en fonction des réglages de "TIME CODE" et de "DISPLAY" dans le menu de lecture (prééglage en usine).
Remarque:
Si "INDICATION" est réglé dans le menu principal de date/heure, "INDICATION" dans le menu de lecture aura le même réglage (13 p. 18, 20).
Display (affichage de la date pendant la lecture)
Si l'heure et la date ont été réglées, elles sont automatiquement enregistrées séparément du signal vidéo. Vous pouvez afficher ou supprimer ces données quand vous le souhaitez pendant la lecture. Pour changer ce réglage, sélectionnez "DISPLAY" dans le menu de lecture (p. 30).
ON- La date et l'heure sont affichées sur l'écran (préréglage en usine).
OFF-La date n'est pas affichée.
TIME code (affichage du TIME code pendant la lecture)
Vous pouvez afficher le time code sur l'écran pendant la lecture, ce qui est particulièrement utile lors du montage. Pour changer ce réglage, sélectionnez "TIME CODE" dans le menu de lecture (13 p. 30).
ON- Le time code est affiché sur l'écran.
OFF- Le time code n'est pas affiché (préréglage en usine).
Affichage
* 25 images = 1 seconde

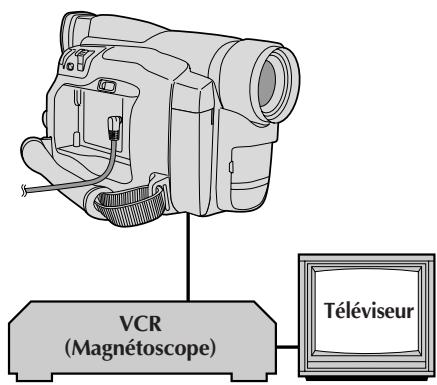

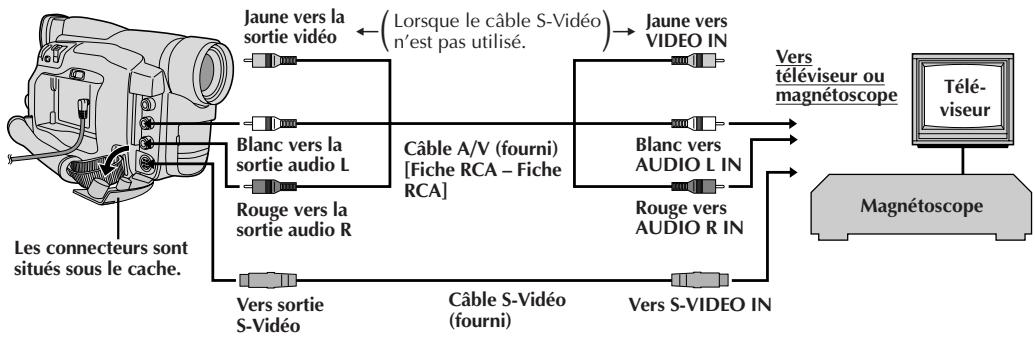

Il y a quelques types de raccordement de base. Pour faire les raccordements, se référer également aux modes d'emploi de votre magnétoscope et de votre téléviseur.
C. raccordement à un téléviseur ou à un magnétoscope disposant d'une entrée s-video et/ou de connecteurs d'entrée a/v (type RCA)
S'assurer que l'alimentation de tous les appareils est coupée. Raccorder le caméscope à un téléviseur ou à un magnétoscope comme montré dans l'illustration (p. 32). En utilisant un magnétoscope... aller à l'étape 3. Sinon... aller à l'étape 4. Raccorder la sortie du magnétoscope à l'entrée du téléviseur, en se référant au mode d'emploi du magnétoscope. Mettre le caméscope, le magnétoscope et le téléviseur sous tension. Régler le magnétoscope dans son mode d'entrée AUX, et régler le téléviseur sur le mode VIDEO.
Pour désigner l'affichage ou non des fonctions suivantes sur le téléviseur raccordé...
- Date/heure.... régler "DISPLAY" sur "ON" ou "OFF" dans le menu de lecture (13 p. 30). Time code.... régler "TIME CODE" sur "ON" ou "OFF" dans le menu de lecture (p. 30).
- Affichage du mode du son de lecture.... régler l'interrupteur sur $. Appuyer sur MENU/BRIGHT et régler "ON SCREEN" dans le menu de la date/heure (13 p. 18 à 20) sur "ON" ou "OFF". Puis remettre l'interrupteur d'alimentation sur *PLAY".
Remarques:
- Il est recommandé d'utiliser l'adaptateur secteur/chargeur de batterie comme source d'alimentation au lieu de la batterie (13 p. 7). Pour contrôler l'image et le son du camescope sans intrusion de cassette, régler l'interrupeur d'alimentation sur "A" ou "M", puis régler votre téléviseur sur le mode d'entrée approprié.
- S'assurer de régler le volume du son du téléviseur sur son niveau minimum pour éviter une pointe soudaine de son quand le camescope est mis en marche.
- Si vous avez un téléviseur ou des enceintes acoustiques qui ne sont pas spécialement blindés, ne pas placer les enceintes à côté du téléviseur, sinon des interférences se produiront dans l'image de lecture du camescope.
- Régler la sélection de sortie vidéo de l'adaptateur péritel comme requis:
Y/C : Pour un raccordement à un téléviseur ou à un magnétoscope qui accepte des signaux Y/C et utilise un cable S-Video.
CVBS: Pour un raccordement à un téléviseur ou à un magnétoscope qui n'accepte pas les signaux Y/C et utilise un cable audio/video.
Raccordement à un ordinateur personnel
Ce camescope peut transférer des images fixes vers un ordinateur personnel en utilisant du logiciel en option, tel le kit HS-V4KIT, en étant raccordé comme montré dans l'illustration. Il est également possible de transférer des images vers un ordinateur personnel disposant d'une platine de capture équipée d'une prise DV.
1. S'assurer que le camescope et le PC ont leur alimentation coupée.
2. Raccorder le camescope au PC en utilisant le câble approprié comme montré dans l'illustration.
3. Régler l'interrupteur d'alimentation sur "PLAY" et mettre en marche le PC.
Remarques:
- Il est recommandé d'utiliser l'adaptateur secteur/chargeur de batterie comme source d'alimentation au lieu de la batterie (15 p. 7).
- Ne jamais raccorder en même temps au camescope le câble de raccordement PC et le câble DV. Raccorder uniquement au camescope le câble que vous avez l'intention d'utiliser.
- L'information de date/heure ne peut pas être saisie dans l'ordinateur personnel.
- Se référer aux modes d'emploi du logiciel en option.
- Se référer également au mode d'emploi du fabricant pour la platine de capture équipée d'une prise DV.
- Bien s'assurer d'utiliser un cable DV avec des filtres en ligne.
* Pour raccorder des câbles, ouvrir ce cache.
Raccordement à un appareil video écopié d'une prise DV
Le raccordement à l'imprimante numérique GV-DT3 (en option) vous permet d'imprimer les images ou de les transférer vers un ordinateur personnel. Il est également possible de copier des scènes enregistrées du camescope vers un autre appareil video équipé d'une prise DV. Cette fonction est appelée la copie numérique (L' p. 37), qui offre pratiquement aucune dégradation d'image ou du son.
1 S'assurer que tous les apparciels ont leur alimentation coupée. 2 Faire les raccordements à l'appareil que vous pouze brancher en utilisant un cable DV, comme montré dans l'illustration. 3 Si nécessaire, raccorder un cable de raccordement PC au connecteur PC de l'imprimante et au connecteur RS-232C du PC. 4 Régler l'interrupteur d'alimentation sur "FLAY" et mettre en marche les autres apparèils.
Remarques:
- Il est recommandé d'utiliser l'adaptateur secteur/chargeur de batterie comme source d'alimentation au lieu de la batterie (15 p. 7).
- En utilisant le camescope pour la copie, bien s'assurer de l'utiliser comme lecteur. La prise DV du camescope est uniquement pour la sortie.
- Si l'arrêt sur image, la lecture au ralenti, l'avance rapide ou le rembobinage est tenté avec le camescope raccordé à un appareil vidéo via la prise DV, l'image prendra un effet similaire à une forme en mosaïque colorée ou elle deviendra noire.
- Se référer également aux modes d'emploi des appareils raccordés.
- Bien s'assurer d'utiliser un cable DV avec des filtres en ligne.
* Raccorder quand un cable S-Video n'est pas utilisé.

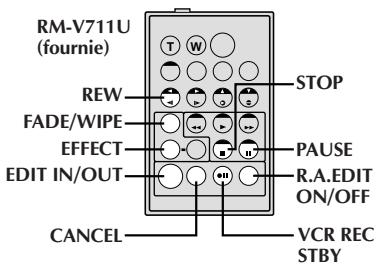

Copie de bande
1 En suivant l'illustration, raccorder le camescope et le magnétoscope. Se référer également aux pages 32 et 33. 2 Placer l'interrupteur d'alimentation du camescope sur "PLAY", mettre en marche le magnétoscope, et introduire les cassettes appropriées dans le camescope et dans le magnétoscope. 3 Mettre le magnétoscope en mode AUX et en mode de pause d'enregistrement. 4 Passer le camescope en mode de lecture pour trouver un point juste avant le point d'entrée de montage. Une fois atteint, appuyer sur sur le camescope. 5 Appuyer sur /II sur le camescope et passer le magnétoscope en mode d'enregistrement. 6 Passer le magnétoscope en mode de pause d'enregistrement et appuyer sur sur le camescope. 7 Reprendre les étapes 4 à 6 pour continuer le montage, puis arrêter le magnétoscope et le camescope quand c'est fini.
Remarques:
- Vous pouvez utiliser la lecture avec zoom (13 p. 40) ou les effets spéciaux en lecture (13 p. 41) à l'objet 5.
- Régler le sélecteur de sortie vidéo de l'adaptateur péritel comme requis:
Y/C : Pour un raccordement à un téléviseur ou à un magnétoscope qui accepte des signaux Y/C et utilise un cable S-Video.
CVBS : Pour un raccordement à un téléviseur ou à un magnétoscope qui n'accepte pas les signaux Y/C et utilise un cable audio/video.
- Avant de commencer la copie, s'assurer que les indications n'apparaissent pas sur le téléviseur raccordé. Si elles apparaissent, elles seront enregistrées sur la nouvelle cassette.
Pour désigner l'affichage ou non des fonctions suivantes sur le téléviseur raccordé...
- Date/heure.... régler "DISPLAY" sur "ON" ou "OFF" dans le menu de lecture (13 p. 30).
Time code
... régler "TIME CODE" sur "ON" ou "OFF" dans le menu de lecture (p. 30).
- Affichage du mode du son de lecture
... régler l'interrupteur sur "M". Appuyer sur MENU/ BRIGHT et régler "ON SCREEN" dans le menu de la date/heure (p. 18 à 20) sur "ON" ou "OFF". Puis remettre l'interrupteur d'alimentation sur "PLAY".
Copie numérique
Il est également possible de copier des scènes enregistrées du camescope sur un autre appareil vidéo équipé d'une prise d'entrée DV. Comme un signal numérique est envoyé, il y a peu, voir pas de dégradation de l'image ou du son.
1. S'assurer que l'alimentation du camescope est coupée.
2. Raccorder le camescope à votre appareil vidéo équipé d'un connecteur DV en utilisant un câble DV comme montré dans l'illustration.
3. Appuyer sur pour désigner la bande source.
4. Tout en regardant la lecture sur l'écran LCD, passer en mode d'enregistrement sur l'appareil vidéo équipé d'une prise d'entrée DV à partir du point de la bande source où vous pouvez commencer à enregistrer.
Remarques:
- Il est recommandé d'utiliser l'adaptateur secteur/chargeur de batterie comme source d'alimentation au lieu de la batterie (15 p. 7).
- En utilisant le caméscope pour la copie, bien s'assurer de l'utiliser comme lecteur. La prise DV du caméscope est uniquement pour la sortie.
- Si une section vierge ou une image distordue est lue sur le lecteur pendant la copie, la copie peut s'arrêter pour qu'une image anormale ne soit pas copiée.
- Bien que le câble DV soit raccordé correctement, quelquefois l'image peut ne pas apparaître dans l'étape 3. Si ceci se produit, couper l'alimentation et faire de nouveau les raccordements.
- Si la lecture avec zoom (13 p. 40), des effets spéciaux en lecture (13 p. 41) ou le mode photo sont tentés pendant la lecture, uniquement l'image de lecture originale enregistrée sur la bande est sortie du connecteur DV OUT.
- Bien s'assurer d'utiliser un câble DV avec des filtres en ligne.
Mise en place de la pile de la télécommande
La télécommande toute fonction peut commander à distance ce camescope ainsi que les opérations de base (lecture, arrêt, pause, avance rapide et rebobinage) de votre magnétoscope. Cette télécommande rend possibles des fonctions de lecture complémentaires. La télécommande utilise une pile au lithium (CR2025).
Tirer sur le porte-pile tout en appuyant sur le bouton comme montré. Introduire la pile dans le porte-pile, et s'assurer d'avoir la marque "+" visible. Remettez le porte-pile en place en appuyant jusqu'à ce que vous entendiez un déclic.
- Lire "Avertissement sur la pile au lithium" (13 p. 2).
En utilisant la télécommande, bien la diriger vers le capteur de télécommande. L'illustration montre la portée de la télécommande pour l'utilisation en intérieur.
Le rayon transmis peut ne pas être efficace ou peut causer des mauvais fonctionnements en extérieur ou si le capteur de télécommande est directement exposé à la lumière du soleil ou à des éclairages puissants.
| Touches | Fonctions |
| Avec l'interrupteur d'alimentation du camescope placé sur la positionamera ("A" ou "M"). | Avec l'interrupteur d'alimentation du camescope placé sur "PLAY". |
| 1 Connecteur d'entrée de télécommande (PAUSE IN) | — | P. 43 |
| 2 Touches de zoom (T/W) | Zoom (avant/arière) (P. 14) | Zoom (avant/arière) (P. 40) |
| 3 Touche d'affichage (DISPLAY) | — | P. 20 |
| 4 Touche de déplacement (SHIFT) | — | P. 40 |
| 5 Touches de ralenti avant/arière (SLOW) Touches de déplacement gauche/droite | — | P. 40 P. 40 |
| 6 Touche de fondu/volet (FADE/WIPE) | — | P. 43 |
| 7 Touche REW | — | Réembobinage, Recherche accélérée inverse (P. 29) |
| 8 Touche d'effet (EFFECT) | — | P. 41 |
| 9 Touche de mise en/hors service d'effect (EFFECT ON/OFF) | — | P. 41 |
| 10 Fenêtre de transmission du rayon infrarouge | Transmet le signal du rayon. |
| 11 Touche START/STOP (marche/arrêt d'enregistrement) | Fonctionne comme la touche marche/arrêt d'enregistrement d'un camescope. |
| 12 Touche de contrôle du son (AUDIO MONITOR) | — | P. 31 |
| 13 Touche de réglage de marque de magnétoscope (MBR SET) | — | P. 42 |
| 14 Touche de déplacement vers le bas Touche de doublage audio (A.DUB) | — | P. 40 P. 48 |
| 15 Touche de déplacement vers le haut Touche INSERT* | — | P. 40 — |
| 16 Touche FF | — | Avance rapide, Recherche accélérée avant (P. 29) |
| 17 Touche PLAY | — | Lancement de la lecture (P. 29) |
| 18 Touche PAUSE | — | Pause (P. 29) |
| 19 Touche STOP | — | Arrêt (P. 29) |
| 20 Touche de montage (R.A. EDIT) | — | P. 42 à 47 |
- Cette fonction n'est pas disponible.
Capteur de télécommande
Lecture normale. Appuyez sur T.
Pour déplacer l'image, appuyez sur Ⓞ (droite) tout en tenant SHIFT pressée
CHARACTERISTIQUE: Lecture au ralenti
Offrir la recherche au ralenti dans un sens ou l'autre.
1) Pour passer de la lecture normale au ralenti, appuyer sur PAUSE (II) au point désiré. 2) Appuyer sur SLOW (« ou «). Après 1 minute environ en ralenti inverse ou 2 minutes environ en ralenti avant, la lecture normale reprend. Pour arrêter la lecture au ralenti, appuyer sur PLAY (▶).
Remarques:
- Pendant la lecture au ralenti, à cause du traitement spécifique de l'image, l'image peut prendre un effet de mosaïque.
- Après une pression sur SLOW (ou), l'image fixe peut être affichée pendant quelques secondes, puis l'écran peut revenir bleu pendant quelques secondes. Ce n'est pas un mauvais fonctionnement.
- Il peut y avoir une légère marge entre le point de début de la lecture au ralenti que vous avez choisi et le point de début réel pour la lecture au ralenti.
- Pendant la lecture au ralenti, il y aura des perturbations en vidéo, l'image peut sembler instable, notamment avec les plans fixes. Ce n'est pas un mauvais fonctionnement.
- Pendant la lecture au ralenti, appuyer sur PAUSE (II) pour faire une pause de lecture.
CHARACTERISTIQUE: Lecture image par image
Offrir la recherche image par image.
1) Pour passer de la lecture normale à image par image, appuyer sur PAUSE (II) au point désiré. 2) Appuyer plusieurs fois sur PAUSE (II). À chaque pression, l'image est avancée.
CHARACTERISTIQUE: Lecture avec zoom
Agrandir l'image enregistrée jusqu'à 4x quand vous le souhaitez pendant la lecture.
1) Appuyer sur PLAY (▶) pour tracer la série intéressante. 2) Appuyer sur les touches de zoom (T/W) sur la télécommande. S'assurer que la télécommande est pointée vers le capteur de télécommande du camescope. Appuyer sur T pour rapprocher le sujet 3) Vous pouvez déplacer l'image sur l'écran pour trouver une partie particulière de l'image. Tout en tenant SHIFT enfoncée, appuyez sur (gauche), (droite), (haut) et (bas). Pour arrêter le zoom, appuyer en continu sur W jusqu'à ce que l'image redevienne normale. Ou, appuyer sur STOP (■) puis sur PLAY (▶).
Remarques:
- Le zoom peut également être utilisé pendant la lecture au ralenti et l'arrêt sur image.
- A cause du traitement numérique de l'image, la qualité de l'image peut souffrir.
1 2 B/W 3 S 4. STROBE 5 VIDEO ECHO
CARACTERISTIQUE: Effets spéciaux en lecture
Vous permettre d'ajouter des effets créatifs à l'image de lecture.
1) Pour commencer la lecture, appuyer sur PLAY (▶). 2) Pointer la télécommande vers le capteur de télécommande du camescope et appuyer sur EFFECT. Le menu de sélection PLAYBACK EFFECT apparait. 3) Déplacer la barre lumineuse sur l'effet désiré en appuyant sur EFFECT. La fonction sélectionnée est activée et au bout de 2 secondes, le menu disparait. Pour désactiver l'effet sélectionné, appuyez sur EFFECT ON/OFF de la télécommande. Une nouvelle pression réactive l'effet sélectionné. Pour changer l'effet sélectionné, reprendre à partir de l'étape 2 ci-dessus.
Remarques:
- Lorsque certains effets spéciaux en lecture sont utilisés, les modes Photo "Album 4" et "Album 9" (p. 17) ne sont pas disponibles.
- Les effets qui peuvent être utilisés pendant la lecture sont Classic Film, Monotone, Sepia, Strobe et écho video. Ces effets fonctionnent de la même façon pour la lecture que pour l'enregistrement. Voir page 24 pour des informations détaillées.
LISTE DES CODES MAGNETOSCOPE
| MARQUE DE MAGNETO- SCOPE | TOUCHES (A) (B) |
| AKAI | 6 2
6 1
7 7 |
| BLAUPUNKT | 1 3 |
| FERGUSON | 9 7
9 8
9 2 |
| GRUNDIG | 1 1
3 1 |
| HITACHI | 6 6
6 3 |
| JVC A | 9 1
9 6 |
| B C | 9 3 |
| MITSUBISHI | 6 7
6 8 |
| NEC | 3 7
3 8 |
| PANASONIC | 1 3
1 7
1 1
9 4
1 8 |
| MARQUE DE MAGNETO-SCOPE | TOUCHES (A) (B) |
| PHILIPS | 1 9 9 5 1 1 9 4 9 1 9 6 1 2 3 3 7 2 |
| SANYO | 3 6 3 5 |
| SELECO, REX | 9 1 9 6 |
| SHARP | 1 5 1 0 |
| SONY | 6 5 6 0 3 9 3 1 |
| THOMSON, TELEFUNKEN, SABA, NORDMENDE | 9 1 9 6 9 7 3 2 |
| TOSHIBA | 6 9 6 1 |
Montage par mémorisation de séquences
Créez des films montés facilement en utilisant votre caméscope comme lecteur source. Vous pouvez sélectionner jusqu'à 8 séquences pour le montage automatique dans l'ordre que vous voulez. Le montage par mémorisation de séquences est plus facile à effectuer si la télécommande multimarque RM-V711U est réalisée pour correspondre à la marque de votre magnétoscope (voir la liste des codes magnétoscope), mais peut également être effectué en commandant manuellement le magnétoscope. Avant utilisation, s'assurer que la pile au lithium est mise en place dans la télécommande RM-V711U (p.38).
Régler le code de télecommande de magnetoscope
1 Couper l'alimentation du magnétoscope et pointer la télécommande vers la fenêtre de réception infrarouge du magnétoscope. Puis, en se reportant à la liste des codes magnétoscope, tout en appuyant sur MBR SET, appuyer sur la touche correspondant à la colonne (À) puis sur celle correspondant à la colonne (B). Le code est réglé automatiquement une fois que vous relâchez MBR SET, et l'alimentation du magnétoscope est mise.
2 S'assurer que l'alimentation du magnétoscope est en marche. Puis, tout en appuyant sur SHIFT, appuyer sur la touche de la télécommande correspondant à la fonction que vous pouze commander. Les fonctions que la télécommande peut commander sont PLAY, STOP, PAUSE, FF, REW et VCR REC STBY (vous n'avez pas besoin d'appuyer sur SHIFT pour cette dernière). Vous êtes alors prêts pour essayer de faire du montage par mémorisation de séquences.
Important
Bien que la télécommande multimarque soit compatible avec les magnétoscopes JVC ainsi qu’avec de nombreux modèles d’autres fabricants, elle peut ne pas fonctionner avec votre magnétoscope ou offrir des fonctions limitées.
Remarques:
- Si l'alimentation du magnétoscope n'est pas mise dans l'étape 1, essayer un autre code de la liste des codes magnétoscope.
- Certains modèles de magnétoscope ne se mettent pas en marche automatiquement. Dans ce cas, mettre en marche l'alimentation manuellement et essayer l'étape 2.
- Si la télécommande ne peut pas commander le magnétoscope, utiliser les commandes sur le magnétoscope.
- Lorsque la pile de la télécommande est complètement usée, le code de la marque du magnétoscope que vous aurez réglé sera effacé. Dans ce cas, changer la pile usée par une nouvelle pour refaire le réglage de la marque du magnétoscope.
- Raccorder quand un cable S-Video n'est pas utilisé. ** Pour raccorder des câbles, ouvrir ce cache.
Pour désigner l'affichage ou non des fonctions suivantes sur le téléviseur raccordé...
- Date/heure.... régler "DISPLAY" sur "ON" ou "OFF" dans le menu de lecture (p. 30). Time code.... régler "TIME CODE" sur "ON" ou "OFF" dans le menu de lecture (p. 30).
- Affichage du mode du son de lecture.... régler l'interrupteur sur "M". Appuyer sur MENU/BRIGHT et régler "ON SCREEN" dans le menu de la date/heure (p. 18 à 20) sur "ON" ou "OFF". Puis remettre l'interrupteur d'alimentation sur PLAY".
FAIRE les raccordements
Se référer également aux pages 32 et 33.
Pour raccorder à:
A Un magnétoscope JVC disposant d'une borne de télécommande
... raccorder le câble de montage à la borne de télécommande PAUSE.
Un magnétoscope JVC ne disposant pas de borne de télécommande, mais disposant d'un connecteur R. A. EDIT
... raccorder le câble de montage au connecteur R. A. EDIT.
Un autre magnétoscope
... raccorder le câble de montage au connecteur d'entrée de pause de la télécommande RM-V711U.
2 Introduire une cassette enregistrée dans le caméscope et régler l'interrupteur d'alimentation sur "PLAY". 3 Mettre en marche le magnétoscope, introduire une cassette enregistrable et passer en mode AUX (se référer au manuel d'instructions du magnétoscope).
Selectionner les sequences
4 Pointer la télécommande vers le capteur de télécommande du camescope. Appuyez sur PLAY (▶) puis sur R. A. edIT ON/OFF de la télécommande. Le menu de montage par mémoire de séquences apparait. 5 Si vous utilisez un fondu/volet au début de la séquence, appuyez sur FADE/WIPE de la télécommande.
- Passez en revue tous les effets en appuyant de façon répétée et arrêtez quand l'effet souhaité apparait.
- Vous ne pouvez pas utiliser le volet/fondu enchaîné d'images au début du programme 1.
Remarques:
- Vérifiez qu'aucune indication n'apparaît sur l'écran du téléviseur avant l'indication de montage par mémorisation de séquence, car ces indications seront enregistrées sur la bande neuve.
- En faisant du montage sur un magnétoscope disposant d'un connecteur d'entrée DV, le câble DV peut être raccordé au lieu des câbles S-Video et Audio/Video. Dans ce cas, les effets spéciaux et les transitions ne sont pas disponibles.
- Régler le sélecteur de sortie vidéo de l'adaptateur péritel comme requis:
Y/C : Pour un raccordement à un téléviseur ou à un magnétoscope qui accepte des signaux Y/C et utilise un cable S-Video.
CVBS: Pour un raccordement à un téléviseur ou à un magnétoscope qui n'accepte pas les signaux Y/C et utilise un cable audio/video.
Programme Menu de montage par mémorisation de séquences
Capteur de télécommande
Selectionner les sequences (suite)
Au début de la séquence, appuyez sur EDIT IN/OUT de la télécommande. La position du point d'entrée de montage apparait sur le menu de montage par mémorisation de séquences.
À la fin de la séquence, appuyez sur EDIT IN/OUT. La position du point de sortie de montage apparait sur le menu de montage par mémorisation de séquences.
Si vous utilisez un fondu/volet à la fin de la séquence, appuyez sur FADE/WIPE.
- Passez en revue les différents effets en appuyant de façon répétée sur la touche, et arrêtez quand l'effet recherché apparait.
- Si vous sélectionnez un effet de fondu/volet pour le point de sortie de montage, l'effet est automatiquement utilisé aussi pour le point d'entrée suivant.
- Vous ne pouvez pas utiliser un effet de volet/fondu enchaîné d'image à la fin de la dernière séquence.
- Quand vous utilisez les effets de fondu/volet, le temps du fondu est compris dans le temps total (ceci ne s'applique pas pour le volet/fondu enchaîné d'images).
Si vous utilisez des effets spéciaux en lecture, appuyez sur EFFECT (p. 41).
Refaites les opérations 6 à 9 pour enregistrer des séquences supplémentaires.
- Pour changer des points de montage enregistrés, appuyez sur CANCEL de la télécommande. Les points enregistrés disparaissent, un à un, à compter du plus récent.
- Si vous n'utilisez pas le fondu/volet ni le programme AE avec effets spéciaux, reprenez uniquement les étapes 6 et 7.
Remarques:
- Quand vous choisissez une scène, désignez des points d'entrée et de sortie de montage qui soient suffisamment éloignés les uns des autres.
- Si la recherche d'un point d'entrée de montage prend plus de 5 minutes, le mode d'attente d'enregistrement du magnétoscope est annulé et le montage n'a pas lieu.
- S'il y a des espaces vierges avant le point d'entrée de montage ou après le point de sortie de montage, un écran bleu risque d'être enregistré sur la cassette.
- Comme le time code n'est précis qu'à la seconde après, le temps total peut ne pas correspondre exactement au temps total du programme.
- Lorsque le camescope est mis hors tension, tous les points de montage enregistrés (points d'entrée et de sortie) sont effacés.
- Si vous sélectionnez le mode sépia ou monotone à partir du programme AE avec effets spéciaux, vous ne pouvez pas utiliser la fonction de fondu enchaîné ou fondu noir et blanc. Dans ce cas, l'indicateur correspondant se met à clignoter. Une fois que le point d'entrée de montage est enregistré, l'effet est désactivé. Pour combiner ces effets, utilisez Sépia ou Monotone pendant l'enregistrement, puis utilisez la fonction Dissolve ou Black & White Fader pendant le montage par mémorisation de séquences.
- Il n'est pas possible d'utiliser les effets de fondu/volet ni le programme AE avec effets spéciaux pendant le montage par mémorisation de séquences en utilisant un câble DV.
Touche d'enregistrement/arrêt
Menu de montage par mémorisation de séquences
Montage automatique vers un magnetoscope
11 Rembobiner la bande dans le camescope au début de la série que vous pouze monter et appuyer sur PAUSE (II). 12 Dirigez la télécommande vers la façade du magnétoscope et appuyez sur VCR REC STBY (●II), ou mettez directement le magnétoscope dans le mode de pause d'enregistrement. 13 Appuyer sur la touche de marche/arrêt d'enregistrement sur le camescope. Le montage est effectué, tel que vous l'avez programmé, jusqu'à la fin de la dernière séquence enregistrée.
- Une pression sur START/STOP de la télécommande ne lance pas le montage.
- Quand la copie est terminée, le caméscope se met en mode de pause et le magnétoscope en mode de pause d'enregistrement.
- Si vous n'avez pas désigné de point pour la fin de la copie, la cassette sera enregistrée entièrement jusqu'à la fin automatiquement.
14 Passer en mode d'arrêt pour le caméscope et le magnétoscope.
Pour faire disparaître l'affichage du compteur de montage R. A., appuyer sur R. A. EDIT ON/OFF de la télécommande.
Remarques:
- Appuyer sur R. A. EDIT ON/OFF de la télécommande efface tous les réglages enregistrés pendant le montage par mémorisation de séquences.
- Quand le câble de montage est raccordé à la prise Pause de la télécommande pendant la copie, bien s'assurer que la télécommande est dirigée vers le capteur du magnétoscope et qu'aucun objet ne gène le passage des rayons infrarouges.
- Le montage par mémorisation de séquences peut ne pas fonctionner correctement en utilisant une bande compensant divers time codes dupliqués (13 p. 16).
Pour un montage encore plus précis
Certains magnétoscopes passent plus rapidement du mode de pause d'enregistrement au mode d'enregistrement que d'autres. Même si vous déclenchez le magnétoscope en même temps que le camescope, vous risquez de perdre quelques images, ou au contraire trouver des scènes que vous ne vouliez pas. Pour obtenir un montage net et exact, synchronisez le camescope avec le magnétoscope.

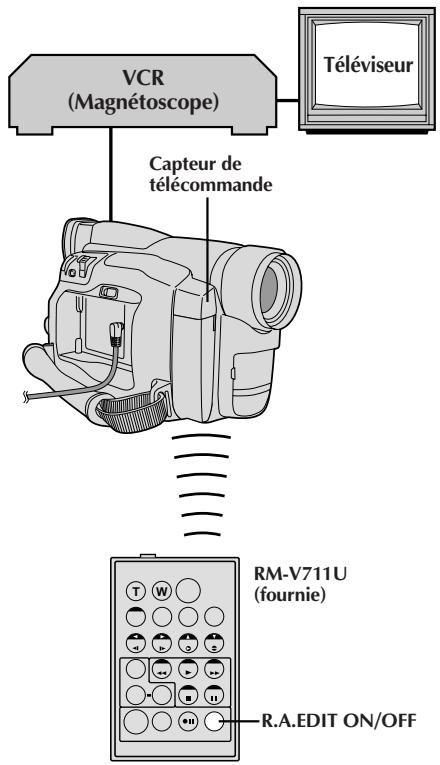

Comparaison du décalage entre le magnetoscope et le camescope
1 Lire la bande dans le camescope, puis pointer la télécommande vers le capteur de télécommande du camescope et appuyer sur R. A. EDIT ON/OFF. Le menu de montage par mémorisation de séquences apparait. 2 Effectuer le montage par mémorisation de séquences pour le programme 1 seulement. Pour contrôler la synchronisation du camescope et du magnétoscope, sélectionnez le début d'une transition de séquence comme point d'entrée de montage. Lire la séquence copiée.
- Si des images de la séquence, avant la transition que vous avez comme point de montage, sont enregistrées, c'est que le magnétoscope entre trop rapidement dans le mode d'enregistrement.
- Si la séquence que vous essayez de copier a déjà commencé, c'est que le magnétoscope est lent pour lancer l'enregistrement.
Molette MENU/BRIGHT
Affichage
| 48kHz MODE | FULL SOUND |
| 32kHz MODE | SOUND1 |
| SYNCHRO | 0.0 |
| INDICATION | ON |
| DISPLAY | ON |
| TIME CODE | OFF |
| END | |
Menu de lecture
| 48kHz MODE | FULL SOUND |
| 32kHz MODE | SOUND1 |
| SYNCHRO | -0.00 - |
| INDICATION | ON |
| DISPLAY | ON |
| TIME CODE | OFF |
| END | |
Ajustement du décalage entre le magnetoscope et le camescope
Pointer la télécommande vers le capteur de télécommande du camescope et appuyer sur R. A. EDIT ON/OFF pour faire disparaitre le menu de montage par mémorisation de séquences, puis appuyer sur MENU/BRIGHT. Le menu de lecture apparait.
Déplacer la barre lumineuse sur "SYNCHRO" en tournant la molette MENU/BRIGHT, puis la presser. La valeur pour "SYNCHRO" est illuminée.
En partant des comparaisons effectuées (p. 46), vous pouvez alors augmenter la vitesse du magnétoscope en tournant la molette MENU/BRIGHT vers le bas. Vous pouvez aussi ralentir la vitesse du magnétoscope en tournant la molette MENU/BRIGHT vers le haut. La plage de réglage est de -1,3 à +1,3 seconde, par incréments de 0,1 seconde.
Appuyer deux fois sur la molette MENU/BRIGHT. Effectuer alors le montage par mémorisation de séquences en commençant à partir de l'étape 4 à la page 43.
Remarques:
- Avant d'effectuer un montage par mémorisation de séquences réel, faire un montage d'essai pour vérifier que la valeur que vous avez entrée est appropriée ou non, et faire des corrections en conséquence.
- Avec certains magnétoscopes, la différence ne peut pas être entièrement corrigée.
Affichage
Mode d'attente de doublage audio
Capteur de télécommande
Doublage audio
La piste audio peut être modifiée uniquement si elle est enregistrée dans le mode 32kHz (13 p. 20).
Remarques:
- Le doublage audio n'est pas possible sur une bande enregistrée à 48 kHz, sur une bande enregistrée dans le mode LP ou sur une partie vierge de la bande.
- Pour effectuer le doublage audio tout en regardant la télévision, faire les raccordements (13 p. 32).
Lire la cassette pour localiser le point où le montage doit commencer, puis appuyez sur PAUSE (II). Tout en tenant A. DUB (●) enfoncée sur la télécommande, appuyez sur PAUSE (II). "II ●" apparait. Appuyez sur PLAY (▶), puis commencez à parler. Parlez dans le microphone.
- Pour faire une pause dans le doublage, appuyez sur PAUSE (II).
Pour terminer le doublage audio, appuyer sur PAUSE (II), puis sur STOP (■).
Remarques:
- Lors du montage sur une cassette qui a été enregistrée à 32 kHz, la nouvelle piste son n'est pas enregistrée sur la même plage que l'ancienne.
- Pour sélectionner la piste son souhaitée, appuyez sur AUDIO MONITOR de la télécommande.
- Si vous copiez une piste son sur un espace vierge de la cassette, le son peut avoir des coupures. Veillez à ne faire des montages que sur les parties enregistrées.
- Si un hurlement ou une rétroaction acoustique se produit pendant la lecture sur le téléviseur, éloigner le microphone du camescope du téléviseur ou baisser le volume du téléviseur.
- Le son n'est pas entendu du haut-parleur pendant le doublage audio.
- Si vous passez de 32kHz à 48kHz en cours d'enregistrement, puis utilisez la bande pour le doublage audio, la copie ne sera pas possible à partir de l'enregistrement à 48kHz.
- Pendant le doublage audio, si la bande passe sur des scènes enregistrées dans le mode LP, sur des scènes enregistrées à 48 kHz ou une partie vierge, le doublage audio s'arrête et "ERROR! REFER MANUAL" apparait.
| Son enregistré | Affichage | Sortie son |
| 32 kHz | FULL SOUND | La nouvelle piste son et l'ancienne sont combinées et le son est en stéréo. |
| SOUND 2 | La nouvelle piste son est reproductive sur les deux canaux “G” et “D” en stéréo. |
| SOUND 1 | La piste son originale est reproductive sur les deux canaux “G” et “D” en stéréo. |
Si, après avoir suivi les étapes dans le tableau ci-dessous, le problème persiste, veuillez consulter le revendeur JVC le plus proche.
Le caméscope est un appareil commandé par micro-processeur. Du bruit et des interférences externes (d'un téléviseur, d'une radio, etc.) peuvent l'empêcher de fonctionner correctement. Dans ce cas, débrancher d'abord sa source d'alimentation (batterie, adaptateur secteur/chargeur, etc.) et attendre quelques minutes, puis la rebrancher et procéder comme d'habitude depuis le début.
| SYMPTÔME | CAUSES POSSIBLES | SOLUTION |
| 1. Pas d'alimentation. | 1. • La source d'alimentation n'est pas raccordée correctement. • La batterie est déchargée. | 1. • Raccorder correctement l'adaptateur secteur/chargeur (13 p. 7). • Remplacez la batterie déchargée par une batterie pleinement chargée (13 6, 7). |
| 2. "SET DATE/TIME!" apparaît. | 2. • La batterie au lithium incorporeee pour l'horloge est déchargée. • La date/heure régée précédemment est effacée. | 2. • Raccorder le camescope au secteur en utilisant l'adaptateur secteur/chargeur pendant plus de 24 heures pour recharger la batterie au lithium de l'horloge (13 p. 8). |
| 3. L'enregistrement ne peut pas être effectué. | 3. • Le commutateur de protection contre l'effacement de la cassette est régé sur "SAVE". • L'interrupteur d'alimentation est régé sur "PLAY". • "TAPE END" apparaît. • Le volet de cassette est ouvert. | 3. • Régler le commutateur de protection contre l'effacement de la cassette sur "REC" (13 p. 9). • Régler l'interrupteur d'alimentation sur toute position sauf "PLAY" ou "OFF" (13 p. 13). • Changer de cassette (13 p. 9). • Fermer le volet de cassette. |
| 4. Il n'y a pas d'image. | 4. • Le camescope n'est pas alimenté, ou il y a un autre problème. | 4. • Mettez le camescope hors puis sous tension (13 p. 12). |
| 5. Certaines fonctions ne sont pas disponibles en utilisant MENU/BRIGHT. | 5. • L'interrupteur d'alimentation est régé sur "A". | 5. • Régler l'interrupteur sur "M" (13 p. 13). |
| 6. La mise au point ne se fait pas automatiquement. | 6. • Elle est régéée sur "MANUAL". • L'enregistrement a été effectué dans un lieuASF, ou le contraste est faible. • L'objectif est sale ou couvert de condensation. | 6. • Réglez la mise au point sur "AUTO" (13 p. 25). • Nettoyez l'objetif et contrôlez de nouveau la mise au point (13 p. 54). |
| 7. Impossible demettre la cassette en place. | 7. • Elle est dans la mauvaise position. • La charge de la batterie est trop faible. | 7. • Insérez la cassette dans le bon sens (13 p. 9). • Insérez une batterie complètement chargée (13 p. 6, 7). |
| 8. Le mode Photo ne peut pas être utilisé. | 8. • Le mode compression a été sélectionné. | 8. • Mettez le mode compression hors service (13 p. 19). |
| 9. Les couleurs de la photo ne sont pas naturelles. | 9. • La source de lumière ou le sujeit ne comprend pas de blanc. Ou, il y a plusieurs sources de luzériè différentes derrière le sujeit. | 9. • Trouver un sujet blanc et composer la vue pour qu'il apparaisse également dans le cadre (13 p. 17). |
| 10. Le zoom numérique ne fonctionne pas. | 10. • Le zoom optique 16X a été sélectionné.
• Le mode Écho video est activé.
• Le volet ou fondu enchainé d'images a été utilisé pour une transition de scene. | 10. • Couper le mode Écho video (3 p. 24).
• Attendez que l'effet de volet/ fondu enchainé d'images soit fini (3 p. 22, 23). |
| 11. Le programme AE avec effets spéciaux et les effets de fondu/volet ne fonctionnement pas. | 11. • L'interrupteur d'alimentation est régle sur “A”. | 11. • Régler l'interrupteur sur “M”. |
| 12. Le fondu en noir et blanc ne fonctionné pas. | 12. • Le mode sépia ou monotone est activé. | 12. • Désactiver l'effet sépia ou monotone (3 p. 24). |
| 13. Le fondu enchainé ne fonctionné pas. | 13. • Le mode sépia, monotone ou obturator lent du programme AE avec effets spéciaux est activé.
• Le mode compression est sélectionné.
• Le mode de programme AE avec effets spéciaux sélectionné précédement a été changé après que la的最后一-scène seLECTIONnée pour le montage a été mémorisée. | 13. • Couper le mode sépia, monotone ou obturator lent avant de faire une transition en fondu enchainé (3 p. 24).
• Assurez-vous que le mode compression sur le menu Mode est régle sur “OFF” (3 p. 19).
• S'assurer d'avoir sélectionné le mode de programme AE avec effets spéciaux que vous pouvez avant de commencer le montage (3 p. 24). |
| 14. Le volet/fondu enchainé d'images ne fonctionné pas. | 14. • La première scène de montage sélectionnée est terminée.
• A la fin de la première scène sélectionnée pour le montage, l'interrupteur d'alimentation était régle sur “OFF”.
• Le camescope est hors tension. | 14. • Sélectionnez le volet/fondu enchainé d'images avant l'enregistrement. Les effets sont automatiquement activés (3 p. 22).
• Ne mettez pas le camescope hors tension après avoir désigné des points de montage, car ils seront effacés (3 p. 22).
• Le camescope s'est intemaut automatiquement 5 minutes après l'entrée dans le mode d'attente d'enregistrement. Continuez les opérations dans les 5 minutes qui doivent la mise en attente d'enregistrement (3 p. 22). |
| 15. La fonction de volet d'images ne peut pas être utilisée. | 15. • L'obturation lente est activée.
• Le mode de compression ou le mode cinema est sélectionné dans le menu Mode. | 15. • Assurez-vous que ni le mode de compression ni le mode cinema ni l'obturation lente n'est en service quand vous utilisez la fonction de volet d'images (3 p. 19, 24). |
| 16. La transition de scène ne se passée pas comme espéré. | 16. • En utilisant le “fondu efface/ enchaine d'images” (3 p. 22), il y a un retard d'une fraction de seconde entre le point d'arrêt de l'enregistrement précédent et le point de lancement du fondu enchainé.
C'est normal, mais ce léger retard devient particulièrement perceptible enPNANT des objets se déplaçant rapidement ou pendant un panoramicque rapide. | 16. |
| 17. Le mode Écho video ne fonctionne pas. | 17. • Le volet/fondu enchaîné d'images est en service.
• Le mode compression est séLECTIONné sur le menu Mode.
• Une ouverture ou une fermetre en fondu est en cours. | 17. • Assurez-vous que le mode compression est sur "OFF" (3 p. 18, 19).
• Ne pas essayer d'utiliser le mode Écho video pendant une ouverture ou une fermetre en fondu (3 p. 24). |
| 18. Bien que l'obturation lente ne soit pas sélectionnée, l'image donne l'impression qu'elle est activée. | 18. • En filmant dans l'obscURITY l'apparéil devient plus sensible à la lumière et l'image revêt un effet similaire à l'obturation lente. | 18. • Si vous poulez que l'éclairage semble plus naturel, régler GAIN UP sur "AGC" ou "OFF" dans le menu Mode (3 p. 18, 19). |
| 19. Il n'y a pas d'effet stroboscopique quand les effets Classic Film ou Strobe sont en service. | 19. • Le volet/fondu enchaîné d'images est en service. | 19. • N'essayez pas d'utiliser les effets Classic Film ou Strobe pendant la transition d'une scène (3 p. 24). |
| 20. La balance des blancs ne peut pas être activée. | 20. • Les effets Sepia ou Monotone sont en service. | 20. • Mettez les effets Sepia ou Monotone hors service avant de régler la balance des blancs (3 p. 24). |
| 21. Lorsque vous filmez un suje t'éclairé par une lumière intense, des lignes verticales apparaissant. | 21. • Le contraste est trop important. Le camescope fonctionne normalement. | 21. |
| 22. Quand l'écran est en plein soleil pendant la prise de vues, il devient rouge ou noir pendant un moment. | 22. • Ce n'est pas un mauvais fonctionnement. | 22. |
| 23. Pendant l'enregistrement, la date/heure n'apparait pas. | 23. • "DISPLAY" est régé sur "OFF" dans le menu date/heure.
• Son propre enregistrement est effectué. | 23. • Réglez "DISPLAY" sur "ON" dans le menu date/heure (3 p. 21).
• Pendant son propre enregistrement, la date/heure n'apparait pas (3 p. 13).
• Régler "INDICATION" sur "ON" dans le menu de date/heure (3 p. 21). |
| 24. Les indicateurs et les messages n'apparaisent pas. | 24. • "ON SCREEN" est régé sur "OFF" dans le menu de date/heure.
• Vous avons fait disparätre les indications. | 24. • Régler "ON SCREEN" sur "ON" dans le menu de date/heure (3 p. 21).
• Régler "INDICATION" sur "ON" dans le menu de date/heure (3 p. 21). |
| 25. Les images sur l'écran LCD apparaissent sombres ou blanchâtres. | 25. • Dans des endroits sujets à basse température, les images deviennent sombres à cause des caractéristiques de l'écran LCD. Lorsque ceci se produit, les couleurs affichées diffèrent de celles réellement enregistrées. Ce n'est pas un défaut du camescope.Lorsque la lampe fluorescente de l'écran LCD atteint sa limite de durée de service, les images sur l'écran LCD deviennent sombres. Veuillez consulter le revendeur JVC le plus proche. | 25. • Ajustez la luminosité et l'angle de l'écran LCD (║ pg. 12). |
| 26. L'arrière de l'écran LCD est chaud. | 26. • La lampe utilisée pour illuminer l'écran LCD fait qu'il devient chaud. | 26. • Fermez l'écran LCD pour l'éteindre ou réglez l'interrupteur d'alimentation sur "OFF", et laissez l'appareil refroidir. |
| 27. Les indicateurs et la couleur des images sur l'écran LCD ne sont pas clairs. | 27. • Ce qui peut arriver lorsque la surface ou le bord de l'écran LCD est pressé. | 27. |
| 28. Les indications de l'écran LCD ou du viseur clignotent. | 28. • Certains effets de fondu/volet, certains modes de programme AE avec effets spéciaux, "DIS" et autres fonctions qui ne peuvent pas être utilisés ensemble sont sélectionnés en même temps. | 28. • Relire les sections couvrant les effets de fondu/volet, le programme AE avec effets spéciaux et "DIS" (║ p. 19, 22 à 24). |
| 29. Des points lumineux colorés apparaissant sur l'écran LCD ou dans le viseur. | 29. • L'écran LCD et le viseur sont fabriqués avec une technologie de haute précision. Toutefois, des points noirs ou brillants de luminière (rouge, vert ou bleu) peuvent apparaitre constamment sur l'écran ou dans le viseur. Ces points ne sont pas enregistrés sur la bande. Ce n'est pas un défaut de l'appareil (Points efficaces: supérieurs à 99,99%). | 29. |
| 30. Pendant l'enregistrement, le son ne peut pas être entendu. | 30. • C'est normal. | 30. |
| 31. La lecture, le rebobinage et l'avance rapide ne fonctionnent pas. | 31. • L'interrupteur d'alimentation n'est pas réglé sur "PLAY". | 31. • Régler l'interrupteur d'alimentation sur "PLAY" (║ p. 29). |
| 32. La bande défile, mais il n'y a aucune image. | 32. • Le télévisuer a des prises d'entrée audio/video, mais vous n'avez pas choisi le mode video sur le télévisuer.Le volet de cassette est ouvert. | 32. • Réglez le télévisuer sur le mode ou le canal approprié pour la lecture video (║ p. 32, 33).Fermer le volet de cassette (║ p. 9). |
| 33. Les indications de l'écran LCD sont distordues. | 33. • Pendant la lecture d'une partie non enregistrée, en recherche à grande vitesse et en arrêt sur image, les indications de l'écran LCD apparaissent distordues. Ce n'est pas un défaut. | 33. — |
| 34. Les images sur l'écran LCD sont instables. | 34. • Le volume du haut-parleur est trop fort. | 34. • Baissez le volume du haut-parleur (║ p. 29). |
| 35. L'écran LCD, le viseur et l'objet sont devenus sales (ex. empreintes digitales). | 35. — | 35. • Les essuyer délicatement avec un chiffon dont. Essuyer fortement peut cause des dommages. |
| 36. Un symbole inhabituel apparaît. | 36. — | 36. • Se reporter à la partie du mode d'emploi se rapportant aux indications de l'écran LCD/du viseur (║ p. 60, 61). |
| 37. Une indication d'erreur (E01 — E06) apparaît. | 37. • Problèmequelconque. Dans ce cas, les fonctions du camescope ne peuvent pas être utilisées. | 37. • Retirer la source d'alimentation (batterie, etc.) et attendre quelques minutes que l'indication disparaisse. Quand elle a disparu, vous pouvez utiliser de nouveau le camescope. Si l'indication reste, bien que vous ave suivi la procédure ci-dessus deux ou trois fois, veuillez consulter le revendeur JVC le plus proche. |
| 38. L'indicateur de charge sur l'adaptateur secteur/chargeur ne s'allume pas. | 38. • La température de la batterie est très élevé/basse. • La charge est difficile dans des endroits sujets à des températures très élevées/basses. | 38. • Pour protéger la batterie, il est recommendé de la charger dans des endroits avec une température de 10°C à 35°C (║ p. 55). |
| 39. L'indicateur de mode d'enregistrement "LP" clignote. | 39. • Ceci se produit lorsque l'enregistrement dans le mode LP n'est pas disponible. ÀpRES le clignotement de l'indicateur, le mode d'enregistrement passée sur "SP" et l'enregistrement est fait. | 39. — |
| 40. L'image n'apparaît pas sur l'écran LCD. | 40. • Le capuchon d'objet est monté. • L'écran LCD n'est pas ouvert à un angle de plus de 45 degrés. • Le réglage de luminosité de l'écran LCD est tropASFIRE. | 40. • Retirer le capuchon d'objet (║ p. 12). • Ouvrir l'écran LCD d'un angle supérieur à 45 degrés. • Ajuster la luminosité de l'écran LCD (║ p. 12). • Si l'écran est incliné vers le haut de 180 degrés, ouvrir complètement l'écran (║ p. 12). |
| 41. Quand l'image est imprimée à partir de l'imprimante, une barre noire apparaît dans le bas de l'écran. | 41. • Ce n'est pas un mauvais fonctionnement. | 41. • En enregistrant avec le stabilisateur d'image "DIS" activé (║ p. 19) ici peut être évité. |
| 42. Lorsque le camescope est raccordé via la prise DV, le camescope ne fonctionne pas. | 42. • Le cable DV a été débranché ou rebranché avec l'alimentation en marche. | 42. • Couper l'alimentation du camescope et la remette, puis faire fonctionner le camescope. |
Aprèsutilisation
Couper l'alimentation du caméscope.
Appuyer sur PUSH OPEN et ouvrir l'écran LCD. Faire coulisser OPEN/EJECT dans le sens de la flèche puis basculer le volet de cassette ouvert jusqu'à son blocage. Le logement s'ouvre automatiquement. Retirer la cassette.
Appuyer sur "PUSH HERE" pour fermer le logement, puis fermer le volet.
Fermer et verrouiller l'écran LCD.
Faire coulisser BATTERY RELEASE et retirer la batterie.
Remettre le capuchon d'objectif sur l'objectif.
Nettoyage du camescope
Essuyer doucement avec un chiffon doux pour nettoyer l'extérieur. Placer un chiffon dans une solution de savon doux diluée et bien le tordre pour essuyer des parties très sales. Puis essuyer de nouveau avec un chiffon sec.
Ouvrir l'écran LCD et essuyer délicatement avec un chiffon doux. Faire attention de ne pas endommager l'écran. Fermer l'écran LCD.
Pour nettoyer l'objet, souffler avec une rose soufflante, puis essuyer délicatement avec du papier de nettoyage d'objet.
Pour nettoyer le viseur, le relever en position verticale. Lever délicatement la languette en plastique sur le dessous du viseur, et ouvrir le cache 1.
Introduire une Brosse soufflante ou un chiffon doux dans l'espace au dessous du viseur et nettoyer l'intérieur du viseur avec 2.
Remettre le capuchon d'objectif, s'assurer qu'il est bien en place. Remettre le viseur en position horizontale.
Remarques:
- Eviter d'utiliser des agents de nettoyage puissants comme la benzine ou l'alcool.
- Le nettoyage doit être effectué seulement après avoir retiré la batterie et débrancher toute autre source d'alimentation.
- De la moisissure peut se former si l'objet est laissé sale.
- Pour utiliser un produit de nettoyage ou un chiffon traité chimiquement, se référer aux précautions d'emploi de chaque produit.
Dessous du viseur
Attention DANGER
La torche vidéo devient très chaude. Pendant l'utilisation et immédiatement après avoir éteint, ne pas la toucher, sinon des sérieuses brûlures peuvent se produire. - Ne pas ranger le caméscope dans le coffret de transport immédiatement après avoir utilisé la torche vidéo, car elle reste très chaude. En fonctionnement, garder une distance d'environ 30 cm entre la torche et les gens ou des objets. - Ne pas utiliser près de substances inflammables ou explosives. Il est recommandé de consulter votre revendeur JVC le plus proche pour changer l'ampoule.
Batteries
La batterie fournie est une batterie au lithium-ion. Avant d'utiliser la batterie fournie ou une batterie en option, bien lire les précautions suivantes:
1. Pour éviter des accidents...
... Ne pas brûler.... Ne pas court-circuiter les bornes. Quand vous transportez la batterie, veillez à la protéger avec le capuchon. Si vous avez perdu le capuchon, mettez la pile dans un sac en plastique..... Ne pas modifier ni démonter.... Ne pas exposer la batterie a des températures exceedant 60°C, ce qui pourrait surchauffer la batterie, la faire exposer ou prendre feu..... N'utiliser que les chargeurs spécifiés.
2. Pour éviter des endommagements et prolonger la durée de vie...
... ne pas infliger de chocs inutiles. Charger dans un endroit où la température est dans les tolérances indiquées ci-dessous. C'est une batterie à réaction chimique, des températures plus basses entravant la réaction chimique, alors que des températures plus élevées peuvent faire obstacle à une recharge complète. Entreposer dans un endroit frais et sec. Une longue exposition à des hautes températures fera augmenter la décharge naturelle et raccourcira la durée de vie. Si vous rangez la batterie pendant une longue durée, il est recommandé de la charger et de la décharger complètement tous les 6 mois. Retirer du chargeur ou de l'appareil qu'elle alimente lorsque vous ne vous en servez pas; certains appareils consomment du courant même s'ils sont mis hors circuit.
Remarques:
- Il est normal que la batterie devienne chaude après recharge, ou après utilisation.
Gammes de température:
La charge 10°C à 35°C
Le fonctionnement. 0°C à 40°C
Le stockage. -10°C à 30°C
La durée de charge est basée sur une température ambiantede 20°C - Plus la température est BASSE, plus longue est la durée de recharge.
Cassettes
Pour utiliser et ranger correctement vos cassettes, bien suivre les précautions suivantes:
1. Pendant l'utilisation...
... bien s'assurer que la cassette porte la marque Mini DV. ... bien savoir que l'enregistrement sur des cassettes préenregistrées efface automatiquement les signaux vidéo et audio enregistrés précédemment. ... bien s'assurer que la cassette est positionnée correctement en l'introduisant. ... ne pas mettre en place et retirer la cassette plusieurs fois de suite sans faire défiler la bande. Ce qui détend la bande et peut causer des dommages. ... ne pas ouvrir le volet avant de la cassette. Ce qui expose la bande aux empreintes digitales et à la poussière.
2. Ranger les cassettes...
... loin des radiateurs ou d'autres sources de chaleur... en dehors des rayons du soleil... ou elles ne seront pas sujettes à des chocs ou vibrations inutiles... ou elles ne seront pas exposées à des champs magnétiques puissants (près des moteurs, des transformateurs ou des aimants)... verticalement, dans leurs boîtes d'origine.
1. Pour éviter des dommages à l'écran LCD, NE PAS...
... le presser fortement ou appliquer des chocs.... placer le camescope avec l'écran LCD en dessous.
3. Ne pas ignorer le phénomène suivant pour l'utilisation de l'écran LCD. ce ne sont pas des mauvais fonctionnements:
- En utilisant le camescope, la surface autour de l'écran LCD et/ou l'arrière de l'écran LCD peuvent chauffer.
- Si vous laissiez l'alimentation en marche pendant longtemps, la surface autour de l'écran LCD devient chaude.
1. Pour votre sécurité, NE PAS...
... ouvrir le coffret du caméscope..... démonter ou modifier l'appareil..... court-circuiter les bornes de la batterie.
Toujours la laisser éloignée des objets métalliques quand elle n'est pas utilisée.
.... laisser pénétrer de liquides inflammables, de l'eau ou des objets métalliques dans l'appareil.... retirer la batterie ou débrancher la source d'alimentation alors que l'alimentation est en marche.... laisser la batterie montée quand le camescope n'est pas utilisé.
2. Éviter d'utiliser l'appareil...
... dans des endroits sujets à de l'humidité ou de la poussière excessives..... dans des endroits sujets à la suite ou à la vapeur, par exemple près d'un appareil de cuisson..... dans des endroits soumis à des chocs ou vibrations excessifs.... près d'un téléviseur.... près d'appareils générant des champs magnétiques ou électriques puissants (haut-parleurs, antennes de diffusion, etc.).... dans des endroits soumis à des températures très élevées (plus de 40°C ) ou très basses (inférieures à 0°C ).
3. NE PAS laisser l'appareil...
... dans des endroits à plus de 50°C... dans des endroits où l'humidité est très faible (au-dessous de 35%) ou très forte (plus de 80%)... en plein soleil... dans une voiture fermée en été... près d'un radiateur.
4. Pour protéger l'appareil, NE PAS...
... lui permettre de devenir mouillé ... faire tomber l'appareil ou le cogner contre des objets durs ... lui infliger des chocs ou des vibrations excessives pendant le transport ... laisser l'objet dirigé vers des objets extrêmement lumineux pendant longtemps ... exposer l'objectif en plein soleil ... le transporter en le tenant par l'écran LCD ou le viseur ... le balancer inutilement en utilisant la bandoulière ou la poignée.
5. Lorsque les têtes sont sales, les problèmes suivants peuvent apparaître:
- Aucune image pendant la lecture.
- Parasites visibles pendant la lecture.
- Pendant l'enregistrement, l'indicateur d'alerte d'encrassement des têtes "×" apparait.
Dans ces cas, utilisez une cassette de nettoyage en option. Insérez-la dans le camescope et faites défiler la bande. Si vous utilisez la cassette plusieurs fois de suite, les têtes vidéo risquent d'être endommagées. Après une lecture pendant 20 secondes environ, le camescope s'arrête automatiquement. Se reporter également aux instructions de la cassette de nettoyage. Si, après le nettoyage, les problèmes restent les mêmes, consultez votre revendeur JVC.
Les pièces mécaniques mobiles utilisées pour déplacer les têtes vidéo et la bande ont tendance à devenir sales et à s'user avec le temps. Pour maintenir tout le temps une image claire, des contrôles périodiques sont commandés après avoir utilisé l'appareil pendant 1000 heures environ. Pour des contrôles périodiques, veillez consulter le revendeur JVC le plus proche.
Condensation d'humidité...
- Vous avez sans doute observé qu'en versant un liquide froid dans un verre, des gouttes d'eau vont se former à l'extérieur du verre. Le même phénomène se produit sur le tambour de têtes d'un camescope quand il est déplacé d'un endroit froid vers un endroit chaud, après avoir chauffé une piece qui était froide, sous des conditions d'humidité extremé ou dans un endroit où l'air est refroidi par un climatiseur.
- De l'humidité sur le tambour de têtes peut endommager sérieusement la bande vidéo et provoquer des dommages internes au camescope lui-même.
Mauvais fonctionnement sérieux
En cas de mauvais fonctionnement, arrêter d'utiliser l'appareil immédiatement et consulter votre revendeur JVC local.
Le caméscope est un appareil commandé par micro-processeur. Du bruit et des interférences externes (d'un téléviseur, d'une radio, etc.) peuvent l'empêcher de fonctionner correctement. Dans ce cas, débrancher d'abord la source d'alimentation (batterie, adaptateur secteur/chargeur, etc.) et attendre quelques minutes puis le rebrancher et procéder comme d'habitude depuis le début.
① Curseur de libération de la batterie [BATTERY RELEASE] p. 7
② Touche PUSH OPEN. p. 9
③ Commutateur de fonctionnement de la torche vidéo [LIGHT OFF/AUTO/ON] (GR-DVL40/DVL30 uniquement)............ p. 15
④ Curseur OPEN/EJECT. p. 9 ⑤ Touche de mode photo [SNAPSHOT]...... p. 17 • Commande de zoom [T/W] p. 14
Commande de volume du casque [VOL.] p. 29
⑦ Molette MENU/BRIGHT [+, -, PUSH]. p. 8, 18 Commande de luminosité de l'écran LCD/viseur p. 12 ⑧ Touche de mode Photo [MODE]. p. 17 ⑨ Touche de marche/arrêt d'enregistrement p. 12 Interrupteur d'alimentation [PLAY, OFF, A, M] p. 13 ⑪ Touche de rembobinage [REW]............ p. 29 ⑫ Touche d'arrêt [STOP] p. 29 ⑬ Touche d'avance rapide [FF] p. 29 ⑭ Touche de lecture/pause [PLAY/PAUSE].. p. 29 ⑮ Commande d'ajustement dioptrique..... p. 11
Connecteurs
Les prises 16 à 23 sont situées sous le cache des prises.
16 Connecteur de sortie vidéo [V]. p. 32 17 Connecteur de sortie audio [L] p. 32 18 Connecteur de sortie S-vidéo [S] p. 32 9 Connecteur de sortie audio [R] p. 32 20 Prise d'entrée CC p. 7 21 Prise J [JLIP (Joint Level Interface Protocol)]...... p. 43
Raccorder le cable de montage en effectuant du montage par memorisation de séquences (p. 42 à 47). - Elle est utilisé pour raccorder le camescope à un ordinateur personnel. Pour plus de détails, consulter votre revendeur JVC le plus proche. - Le montage à commande JLIP d'un canescope vers un magnétoscope n'est pas possible si le magnétoscope ne dispose pas d'une prise JLIP.
Connecteur PC p.34 Il est utilisé pour raccorder le camescope au port série d'un ordinateur personnel. Pour plus de détails, consultez le revendeur JVC le plus proche. Connecteur vidéo numérique [DV OUT] (i. link*) p. 35, 37
- i. link se réfère aux specifications industrielles IEEE1394-1995 et leurs extensions. Le logo est utilisé pour les produits se conformant au standard i. Link.
Indicateurs
24 Témoin d'alimentation. p. 13
Autres parties
25 Monture de batterie p. 7 26 - Capteur de camera Faire attention de ne pas couvrir cette partie. Le capteur nécessaire pour la prise de vues est situé à cet endroit. Capteur de télécommande 13 p. 38
27 Torche vidéo (GR-DVL40/DVL30 uniquement) p. 15 28 Microphone stéréo. p. 48 29 Viseur. p. 11 30 Haut-parleur. p. 29 31 Oeillets de bandoulière. p. 11 32 Courroie de poignée. p. 11 33 Écran LCD. p. 12 34 Vis de montage de trépied. p. 11 35 Orifice de taquet. p. 11
Indications de l'écran lcd/du viseur pendant l'enregistrement
| No. | Fonction |
| 1* | Affiche la position du mode de fonctionnement. | (13 p. 13) |
| 2 | Apparaït lorsque l'obturation lente automatique est engagée (“GAIN UP” est régé sur “AUTO”). | (14 p. 19) |
| 3 | Apparaït en mode de compression ou cinéma. | (15 p. 19) |
| 4 | Apparaït lorsque le stabilisateur d'image numérique est engagé. | (16 p. 19) |
| 5* | Apparaït en mode d'atte d'enregistrement. | (17 p. 12) |
| 6* | Affiche le mode d'enregistrement (SP ou LP). | (18 p. 10) |
| 7* | Affiche la durée de bande restante. | (19 p. 12) |
| 8 | Apparaït pendant l'enregistrement. | (20 p. 12) |
| 9 | Apparaït alors que la bande défile. | (21 p. 12) |
| 10 | Apparaït enPNANT une photo. | (22 p. 17) |
| 11 | Apparaït lorsque le mode coupe-vent est engagé pour réduire le bruit génééré par le vent. | (23 p. 20) |
| 12 | Affiche le mode de son pendant 5 secondes environ après la mise sous tension du camescope. | (24 p. 20) |
| 13* | Affiche la date et l'heure. | (25 p. 21) |
| 14 | Affiche la luminosité de l'écran LCD. | (26 p. 12) |
| 15 | Apparaït lorsque l'iris est verrouillé. | (27 p. 27) |
| 16 | Apparaït lorsque la mise au point est réglée manuellement. | (28 p. 25) |
| 17 | Apparaït lorsque l'exposition est ajustée. | (29 p. 26) |
| 18 | Apparaït lorsque la balance des blancs est réglée. | (30 p. 28) |
| 19 | Affiche le Programme AE avec effets spéciaux sélectionné. | (31 p. 24) |
| 20 | Affiche l'effet de fondu/volet sélectionné. | (32 p. 22) |
| 21 | Apparaït pendant le zooming. | (33 p. 14) |
| a Indicateur de niveau de zoom | |
| b Rapport de zoom approximatif | |
Régler "INDICATION" sur "OFF" dans le menu de date/heure vous permet de désactiver les indications marquées d'une astérisque (*) de l'écran (p. 21).
Indications de l'écran lcd/du viseur pendant la lecture
| No. | Fonction |
| ① | Affiche le mode de son. (© p. 31) |
| ② | Affiche la vitesse de la bande. |
| ③ | Apparait pendant qu'une bande défile.
►: Lecture
►: Avance rapide/recherche accélérée
↔: Rembobinage/recherche accélérée
II: Pause
III: Ralenti avant
←II: Ralenti inverse
♣: Doublage audio
II♣: Pause de doublage audio |
| ④ | Affiche la date et l'heure. (© p. 31) |
| ⑤ | BRIGHT: Affiche la luminosité de l'écran LCD. (© p. 12)
VOLUME: Affiche le volume du haut-parleur ou du casque d'écoute. (© p. 29) |
| ⑥ | Affiche le time code. (© p. 31) |
Indications d'avertissement
| Indications | Fonction |
| Affiche l'énergie restante de la batterieNiveau d'énergie restante: élevé—→→→ |
| Niveau d'énergie restante: épiséComme l'énergie restante de la batterie est proche d'avoir été consommée, l'indicateur de batterie clignote. Lorsque l'énergie de la batterie est épaisée, l'alimentation est coupée automatiquement. |
| Apparait s'il n'y a pas de cassette chargée, ou lorsque la languette de protection contre l'effacement est réalisée sur "SAVE". (U p. 9) |
| Apparait si de la saleté est détectée sur les têtes pendant l'enregistrement. (U p. 56) |
| Apparait si de la condensation se produit. Lorsque cette indication est affichée, l'alimentation du camescope se coupe automatiquement. |
| TAPE! | Apparait pendant 10 secondes après la mise en marche s'il n'y a pas de cassette dans le camescope. |
| LENS COVER | Apparait pendant 5 secondes après la mise en marche si le capuchon d'objet est fixé sur l'objet. |
| TAPE END | Apparait lorsque la bande arrive à la fin pendant l'enregistrement ou la lecture. (U p. 13) |
| SET DATE/TIME! | Apparait lorsque la date/heure n'est pas réalisée. (U p. 8)Apparait lorsque la batterie (au lithium) pour l'horloge est déchargeée et que la date et l'heure régles précédemment sont effacées. (U p. 8) |
| ERROR!REFER MANUAL | Apparait lorsque le doublage audio n'est pas disponible. (U p. 48) |
| E01-E06 | Les indications d'erreur (E01-E06) montrent le type de mauvais fonctionnement qui s'est produit. Lorsqu'une indication d'erreur apparait, le camescope se coupe automatiquement. Retirer la source d'alimentation (batterie, etc.) et attendre quelques minutes pour que l'indication disparaisse. Quand elle a disparu, vous pouvez utiliser de nouveau le camescope. Si l'indication reste, veillez consulter le revendeur JVC le plus proactive. (U p. 53) |
Accessoires fournis p. 5
Adaptateur secteur/chargeur de batterie... p. 6, 7
Affichage de la date/heure 12, 31
Ajustement de la courroie 13, p. 11
Arrêt sur image p. 29
Attente d'enregistrement p. 12
Balance des blancs p. 28
Batterie p. 6, 7, 55
Batterie au lithium incorporée pour l'horloge. p. 8
Batterie faible. p. 61
Caractéristiques techniques. p. 63
Cinéma. p. 19
Cinéma classique. p. 24
Commande d'exposition p.26
Compression, p. 19
Copie. p. 36
Copie numérique p. 37
Coupe-vent p. 20
Coupure automatique p. 13, 29
Crépuscule. p. 24
DIS (Stabilisateur d'image numérique)...... p. 19
Doublage audio. p. 48
Écho vidéo 13 p. 24
Écran 16/9 p. 19
Effets spéciaux en lecture. p. 29
Éjection d'une cassette 13 p. 9
Fixation de la bandoulière p. 11
Fondu à l'ouverture et à la fermeture............ p. 22
Gain relatif 19 p. 19
Impulsion stroboscopique 13 p. 24
Indications de l'écran LCD/du viseur...... p. 60, 61
Insertion d'une cassette p. 9
Iris. p. 27
Lecture au ralenti p. 29
Lecture avec zoom. p. 29
Menu de lecture. p. 30
Menu d'enregistrement. p. 19
Menu Mode. p. 19
Menu système. p. 20
Mise au point automatique p. 25
Mise au point manuelle p. 25
Mode de démonstration p. 20
Mode d'enregistrement p. 10
Mode Photo 13 p. 17
Montage par mémorisation de séquences p. 42 à 47
Montage sur trépied, p. 11
Nettoyage du caméscope. p. 54
Noir et blanc. p. 24
Obturateur lent. p. 24
Position de l'interrupteur d'alimentation... p. 13
Pour rendre l'écran LCD plus lumineux..... p. 12
Pour rendre l'écran LCD plus lumineux... p.12
Prise de vues en rafale p. 17
Prise de vues journalistique. p. 13
Programme AE avec effets spéciaux. p. 24
Enregistrement propre p. 13
Protection contre l'effacement p.9
Raccordements p. 7, 32 à 37, 43
Rebobinage de la bande p. 29
Recharge de la batterie. p. 6
Recherche accélérée p.29
Réglage dioptrique 13, p. 11
Réglages de la date/heure p.8
Régler le code de télécommande du magnétoscope. p. 42
Sépia. p. 24
Son 13 p. 31
Télécommande 13 p. 38
TELE MACRO p.20
Time code. p. 16
Torche vidéo 15 p. 15
Verrouillage de l'iris p. 27
Vitesse d'obturation p. 24
Volet à l'ouverture et à la fermeture. p.22
Volet d'image/fondu enchaîné. p. 22
Zoom. p. 14
Zoom numérique 14, 19
Spécifications générales
Alimentation
:6,3VCC---
(En utilisant l'adaptateur secteur/chargeur de batterie) 7,2 V CC (En utilisant la batterie)
Consummation
Écran LCD éteint, viseur allumé
GR-DVL40
: 4,7 W environ
GR-DVL30/
DVL20
: 4,6 W environ
Écran LCD allumé, viseur éteint
GR-DVL40
: 5,8 W environ
GR-DVL30
: 5,7 W environ
GR-DVL20
: 5,6 W environ
Torche video
(GR-DVL40/DVL30)
uniquement)
: 3,6 W environ
Format
: Format DV (mode SD)
Format du signal
: Standard PAL
Format
d'enregistrement
du signal vidéo
Enregistrement à composantes numériques
Cassette
Cassette Mini DV
Vitesse
d'enregistrement : SP : 18,8 mm/s
LP:12,5 mm/s
Durée maximum
durée d'enregistrement : SP : 60 mn
LP : 90 mn (en utilisant une cassette M-DV60ME)
Capeur
: CCD1/4"
Objectif
F1,6, f = 3,9 à 62,4 mm, objectif zoom électrique 16:1
Diamètre de filtrage
:040,5mm
Écran LCD
GR-DVL40
: 3,5" mesure en diagonale, système à matrice active TFT
GR-DVL30
: 3,0" mesure en diagonale, système à matrice active TFT
GR-DVL20
: 2,5" mesure en diagonale, système à matrice active TFT
Viseur
GR-DVL40
: Électronique avec LCD couleur de 0,55"
GR-DVL30/DVL20
: Électronique avec LCD noir et blanc de 0,24"
Haut-parleur
: Monophonique
Température de fonctionnement
:0à40°C
Humidité de fonctionnement
:35à80%
Température de stockage
: -20 à 50°C
Dimensions
: 188 (L) x 118 (H) x 88 (P) mm (avec l'écran LCD fermé et le visuel rabattu)
Poids
GR-DVL40/
: 700 g environ
DVL30
: 690 g environ
Connecteurs
S-Viséo
: Y:1Vcc,75Ω, sortie analogique
C: 0,29 Vcc, 75 Ω, sortie analogue
JLIP
: 03,5 mm, 4 pôles, prise mini tête (compatible avec la fiche RC-5325)
:02,5mm,3pôles
Sortie Video
1Vcc, 75Ω asymétrique, sortie analogique
Sortie Audio
: -8 dBs, 1 kΩ, sortie analogique stéréo
Sortie DV
4 broches, conformité IEEE1394
Adaptateur secteur/chargeur de batterie aa-v20eg
Alimentation
: CA 110 V - 240 V~, 50/60 Hz
Consommation
:23W
Sortie
Charge
: CC7,2V=0,63A
Camescope
CC 6,3 V ——, 1,8 A
Dimensions
68 (L) x 38 (H) x 110 (P) mm
Poids
: 255 g environ
VICTOR COMPANY OF JAPAN, LIMITED
