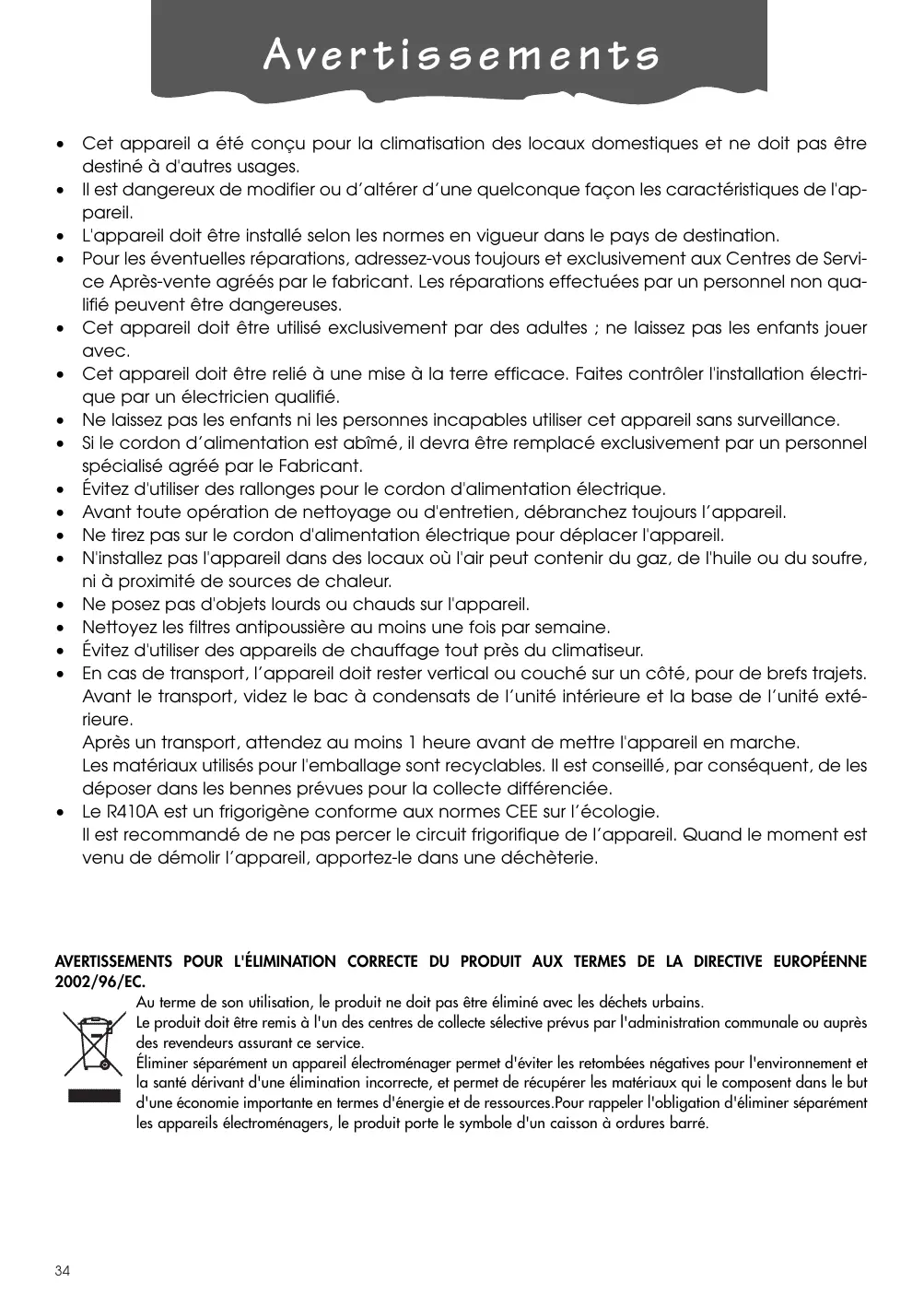

• Il est dangereux de modifier ou d’altérer d’une quelconque façon les caractéristiques de l'appareil. • L'appareil doit être installé selon les normes en vigueur dans le pays de destination. • Pour les éventuelles réparations, adressez-vous toujours et exclusivement aux Centres de Service Après-vente agréés par le fabricant. Les réparations effectuées par un personnel non qualifié peuvent être dangereuses. • Cet appareil doit être utilisé exclusivement par des adultes ; ne laissez pas les enfants jouer avec. • Cet appareil doit être relié à une mise à la terre efficace. Faites contrôler l'installation électrique par un électricien qualifié. • Ne laissez pas les enfants ni les personnes incapables utiliser cet appareil sans surveillance. • Si le cordon d’alimentation est abîmé, il devra être remplacé exclusivement par un personnel spécialisé agréé par le Fabricant. • Évitez d'utiliser des rallonges pour le cordon d'alimentation électrique. • Avant toute opération de nettoyage ou d'entretien, débranchez toujours l’appareil. • Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil. • N'installez pas l'appareil dans des locaux où l'air peut contenir du gaz, de l'huile ou du soufre, ni à proximité de sources de chaleur. • Ne posez pas d'objets lourds ou chauds sur l'appareil. • Nettoyez les filtres antipoussière au moins une fois par semaine. • Évitez d'utiliser des appareils de chauffage tout près du climatiseur. • En cas de transport, l’appareil doit rester vertical ou couché sur un côté, pour de brefs trajets. Avant le transport, videz le bac à condensats de l’unité intérieure et la base de l’unité extérieure. Après un transport, attendez au moins 1 heure avant de mettre l'appareil en marche. Les matériaux utilisés pour l'emballage sont recyclables. Il est conseillé, par conséquent, de les déposer dans les bennes prévues pour la collecte différenciée. • Le R410A est un frigorigène conforme aux normes CEE sur l’écologie. Il est recommandé de ne pas percer le circuit frigorifique de l’appareil. Quand le moment est venu de démolir l’appareil, apportez-le dans une déchèterie.
2002/96/EC. Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.
Par rapport aux modèles à installation fixe, les climatiseurs portables présentent l’avantage de pouvoir être déplacés non seulement d’une pièce à l’autre dans la maison mais aussi d’un édifice à l’autre. L’air chaud de votre pièce passe, sous l’effet du gaz réfrigérant, à travers une batterie de refroidissement où il cède la chaleur et l’humidité en excès avant d’être réintroduit dans la pièce. Dans les modèles monobloc, une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant ; ensuite, une fois chaude et humide, elle est évacuée vers l’extérieur. Dans les modèles avec unité extérieure le circuit refroidit en exploitant l’air extérieur. Tous les climatiseurs peuvent être également utilisés en simple ventilation.

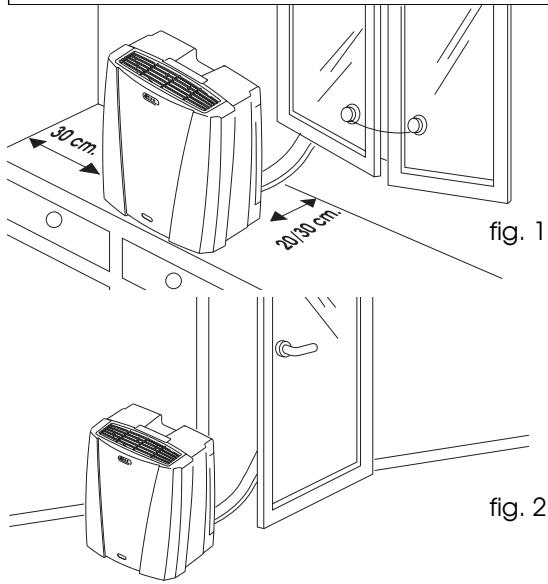

DISPOSITION DE L’UNITÉ INTÉRIEURE Installez l’appareil dans la pièce à climatiser, généralement près d’une fenêtre ou d’une porte, en tout cas près d’un mur périmétrique. L’unité intérieure doit être positionnée sur un plan horizontal, si possible sur une table ou sur un meuble (voir figures 1 et 2). Il ne doit y avoir aucun obstacle devant la zone d’aspiration de l’unité intérieure (grilles arrière 6 ) ni devant celle de soufflage (grille de sortie supérieure 3 ).

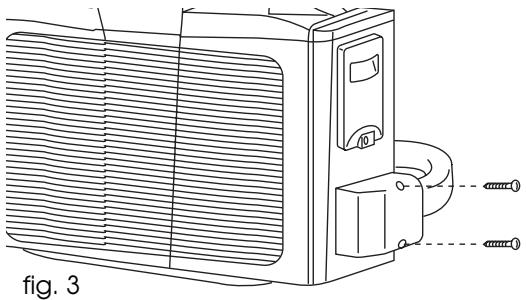

1) Desserrez les deux vis du couvercle de protection des raccords situées sur l’unité extérieure. (Fig. 3)

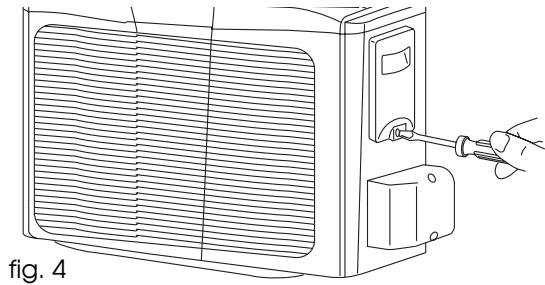

2) Retirez la protection du branchement électrique située sur l’unité extérieure en desserrant la vis correspondante. (Fig. 4) Débranchez l’appareil avant d’effectuer cette opération.

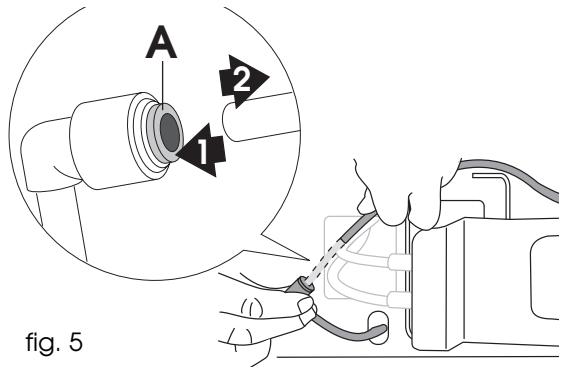

Effectuez les opérations de débranchement et de raccordement des raccords rapides en plein air ou dans des locaux suffisamment ventilés.

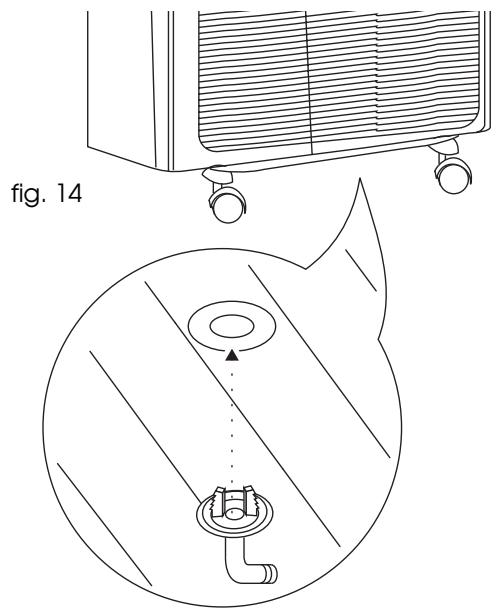

L’eau de condensation qui se forme pendant la fonction climatisation (fonctionnement été) est presque totalement éliminée, par évaporation, par l’unité extérieure. Dans certains cas et si l’humidité est excessive, la condensation sera évacuée par un orifice sous le socle. Pour gainer l’eau produite, il faut utiliser le raccord de drainage des condensats 19 fourni avec l’appareil, qui doit être monté sur le socle de l’unité extérieure (voir figure 14), sur laquelle vous pouvez appliquer un tuyau en caoutchouc. Remarque : si vous le jugez utile, vous pouvez appliquer le couvercle esthétique pour protéger l’unité extérieure, en le fixant avec sa vis. Remarque : si vous le jugez utile, vous pouvez appliquer le couvercle esthétique 22 pour protéger l’unité extérieure, en le fixant avec sa vis. Il est conseillé de protéger l’unité extérieure contre la pluie, la neige, le dégouttement des toits et le soleil.
Le constructeur ne répond pas des blessures corporelles ni des dégâts matériels provoquées par un positionnement qui ne respecterait pas les consignes de sécurité les plus élémentaires.
L’appareil sélectionnera automatiquement les valeurs de bien-être pour chaque fonction sélectionnée. Cet appareil est équipé d’un système de sécurité qui empêche le compresseur de démarrer si les 3 minutes depuis le dernier arrêt ne se sont pas écoulées.

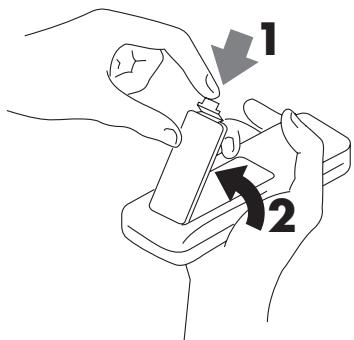

LA TÉLÉCOMMANDE Introduction des piles • Retirez le couvercle de protection (voir figure). • Introduisez deux piles neuves non rechargeables et positionnez-les dans le bon sens (+) et (-). • Remettez le couvercle. Remarque : nous vous conseillons d’utiliser des piles alcalines (LR03).
Attention : Ne mélangez pas les piles usées et les piles neuves. Ne mélangez pas les piles alcalines et les piles standard (au zinc et carbone) ou rechargeables (au nickel et cadmium). Ne jetez pas les piles au feu : elles pourraient fuir ou exploser. Si vous prévoyez ne pas utiliser la télécommande pendant une longue période, retirez les piles.

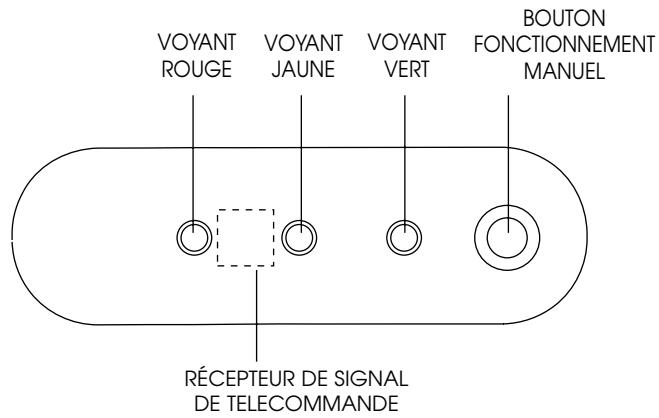

• Dirigez la télécommande vers le récepteur de signal du climatiseur. • Distance maximale: environ 7 mètres (sans aucun obstacle entre télécommande et récepteur). • Maniez la télécommande doucement et prudemment : évitez de la faire tomber, de l’exposer aux rayons directs du soleil et de la laisser à proximité de sources de chaleur.
Voyant déshumidification Les fonctions FONCTION CLIMATISATION • Appuyez sur la touche pour mettre l'appareil en marche. • Appuyez ensuite à plusieurs reprises sur la touche MODE, jusqu'à ce que l ‘écran affiche le symbole climatisation . • Programmez la température à l'aide des touches . • Pour sélectionner la vitesse du ventilateur, il suffit d'appuyer plusieurs fois sur la touche FAN jusqu’à atteindre la ventilation désirée (automatique, grande, moyenne, petite). N.B.: en fonction climatisation, l'appareil enlève automatiquement l'excès d'humidité dans la pièce.
• Il est conseillé d’activer cette fonction lorsque le taux d'humidité est élevé. • Appuyez sur la touche
. • Appuyez sur la touche pour augmenter le niveau de déshumidification, ou sur la touche pour le diminuer. • Dans le mode déshumidification, la vitesse du ventilateur est choisie automatiquement par l'appareil.
• Appuyez sur la touche . • Appuyez ensuite sur la touche MODE, jusqu'à ce que l ‘écran affiche le symbole ventilation . • Une fois que la fonction ventilation est activée, appuyez plusieurs fois sur la touche FAN jusqu’à atteindre la ventilation désirée (minimale, moyenne, maximale).
• Programmez la température en agissant sur les touches
• Appuyez sur la touche pour mettre l'appareil en marche. • Appuyez sur la touche SMART. L'appareil fonctionnera en mode automatique et l’écran affichera le symbole . Remarque : en mode SMART, la température est contrôlée automatiquement, toutefois, si la température désirée n'est pas encore atteinte, vous pouvez la diminuer ou l'augmenter de 2°C au maximum, à l'aide des touches . L’appareil définira automatiquement la fonction (climatisation, ventilation, chauffage) et la vitesse optimales. SMART étant une fonction automatique, vous ne pouvez pas sélectionner SLEEP ni la vitesse du ventilateur interne, même si l’écran de la télécommande affiche les symboles correspondants.
Pour sélectionner la fonction SLEEP procédez de la façon suivante: • Appuyer sur la touche pour mettre le climatiseur en marche. • Appuyez ensuite à plusieurs reprises sur la touche MODE, jusqu'à ce que l ‘écran affiche le symbole de la fonction désirée. • Sélectionnez la température désirée à l'aide des touches . • Appuyez sur la touche SLEEP pour programmer la fonction nuit : l’écran affichera le symbole . Appuyez de nouveau sur la touche SLEEP pour revenir au mode précédent. Avec cette fonction, le ventilateur fonctionne à petite vitesse. La fonction nuit permet de maintenir la pièce à la température idéale et d’éviter une hausse ou une baisse excessive de celle-ci en fonctionnement silencieux. Le flux d’air diminue, tandis que la température de la pièce varie graduellement selon les exigences de bien-être : elle augmente de 1°C au bout de 60 minutes et de 2°C au bout de 2 heures (l’appareil s’arrête au bout de 8 heures).
FONCTION SUPER Le mode SUPER est utilisé pour démarrer ou arrêter le refroidissement rapide. Il travaille avec le ventilateur à grande vitesse, en amenant automatiquement la température programmée à 18°C. Pour sélectionner la fonction SUPER, procédez de la façon suivante : • Appuyez sur la touche de démarrage du climatiseur. • Appuyez sur la touche SUPER pour programmer la fonction. L’écran affichera le symbole . • Pour revenir au mode précédent, appuyez à nouveau sur la touche SUPER.
électrique tout en optimisant les périodes de fonctionnement.
• Le climatiseur étant en marche, appuyez sur la touche TIMER : l'écran affichera les heures et le symbole "h" clignotera. Programmez le temps d’arrêt désiré à l'aide de touches (de 30 minutes à 24 heures). • Appuyez de nouveau sur la touche TIMER pour confirmer la sélection effectuée. L'écran affiche le temps qui reste au fur et à mesure que le temps s'écoule. • À la fin du temps programmé, l'appareil s'arrête automatiquement. Pour les 10 premières heures, vous pouvez programmer par tranches d'une demi-heure. Pour des temps supérieurs à 10 heures, vous pouvez programmer par tranches d'une heure. • Pour annuler l'horaire programmé, appuyez de nouveau sur la touche TIMER : vous entendrez un signal sonore. Programmation de la mise en marche • Le climatiseur étant en marche, appuyez sur la touche TIMER : l'écran affichera les heures et le symbole "h" clignotera. Programmer le temps de mise en marche désiré à l'aide de touches (de 30 minutes à 24 heures). Pour les 10 premières heures, vous pouvez programmer par tranches d'une demi-heure. Pour des temps supérieurs à 10 heures, vous pouvez programmer par tranches d'une heure. • Appuyez de nouveau sur la touche TIMER pour confirmer la sélection effectuée. • À la fin du temps programmé, l'appareil se mettra automatiquement en marche. • Pour annuler l'horaire programmé, appuyez de nouveau sur la touche TIMER : vous entendrez un signal sonore.
• la prise est appropriée à la fiche de l'appareil, autrement faites-la remplacer ; • la prise est reliée à une mise à la terre efficace. Le fabricant décline toute responsabilité en cas de non-respect de cette norme sur la prévention des accidents du travail.
• N’obstruez pas l’aspiration ni le soufflage de l’air ; • Assurez-vous qu’il n’y a pas de sources de chaleur dans la pièce. Fermez les fenêtres
VOTRE CLIMATISEUR EST PRÊT. Fermez les portes
Précautions N’utilisez jamais d’essence, ni d’alcool, ni de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire.

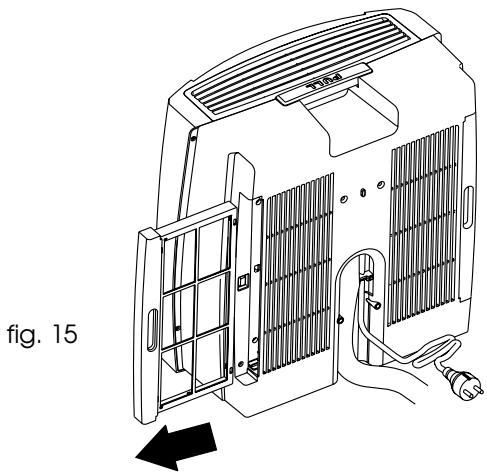

Afin de maintenir intacte l'efficacité de votre climatiseur, nous conseillons de nettoyer le filtre antipoussière chaque semaine Les filtres se trouvent au niveau des deux grilles d’aspiration de l’unité intérieure. Les grilles sont à leur tour le siège des filtres. Pour le nettoyage des filtres, il sera donc nécessaire de extraire les filtres antipoussière des grilles d’aspiration (Fig. 15).
S’ils sont très sales, immergez-les dans de l'eau tiède et rincez-les plusieurs fois. La température de l'eau doit être inférieure à 40°C Après les avoir lavés, laissez-les sécher et remettez-les à leur place.
Attention, l’eau sera évacuée par le bas de l’unité extérieure. Nettoyez les filtres antipoussière et faites-les bien sécher avant de les remonter. Couvrez l’appareil avec un sac en plastique pour le protéger de la poussière.
SI QUELQUE CHOSE NE MARCHE PAS … Si quelque chose ne marche pas, il s’agit parfois de petits problèmes que vous pouvez très bien résoudre vous-même. Suivez attentivement ces quelques indications avant de contacter le Centre de Service opérant dans votre zone
- La fiche n’est pas branchée - la minuterie est mal programmée
- branchez la fiche - programmez correctement la minuterie Il ne refroidit/ ne chauffe pas suffisamment
- nettoyez le filtre à air - la température est mal réglée - réglez correctement la tempéra- les grilles d’entrée/ sortie de l’air sont bouchées ture - nettoyez les grilles
Fuite d’eau de l’unité intérieure du climatiseur
L’indication de la • télécommande est • faible ou inexistante
