Solution confort routier avec écran Bluetooth Nokia CK-15W Manuel d'utilisation et d'installation
Nokia, Nokia Connecting People et Navi sont des marques commerciales ou des marques déposées de Nokia Corporation. Les autres noms de produits et de sociétés mentionnés dans ce document peuvent être des marques commerciales ou des noms de marques de leurs détenteurs respectifs. Bluetooth est une marque déposée de Bluetooth SIG, Inc. Nokia applique une méthode de développement continu. Par conséquent, Nokia se réserve le droit d'apporter des changements et des améliorations à tout produit décrit dans ce document, sans aucun préavis. Nokia ne peut en aucun cas être tenue pour responsable de toute perte de données ou de revenu, ainsi que de tout dommage particulier, incident, consécutif ou indirect. Le contenu de ce document est fourni "en l'état". À l'exception des lois obligatoires applicables, aucune garantie sous quelque forme que ce soit, explicite ou implicite, y compris, mais sans s'y limiter, les garanties implicites d'aptitude à la commercialisation et d'adéquation à un usage particulier, n'est accordée quant à la précision, à la fiabilité ou au contenu du document. Nokia se réserve le droit de réviser ce document ou de le retirer à n'importe quel moment sans préavis. La disponibilité des produits spécifiques peut varier en fonction des régions. Contactez votre revendeur Nokia le plus proche. Les changements ou modifications non autorisés apportés à cet appareil peuvent annuler le droit d'usage de l'utilisateur sur cet équipement. Contrôles à l'exportation Ce produit comporte des éléments, une technologie ou un logiciel sujets à la réglementation en vigueur en matière d’exportation aux États-Unis et dans les autres pays. Tout détournement illicite est strictement interdit. 9200326 / Édition 1 FR
Pour votre sécurité 4 Naviguer dans les menus 12 Mettre sous tension ou hors tension la solution confort routier 12 Mise sous tension 12 Mise hors tension 13 Répondre à un appel Désactiver ou réactiver le microphone Faire basculer un appel entre la solution confort routier et un appareil connecté Envoyer des signaux DTMF
16 Installer la solution confort routier dans un véhicule Unité mains libres HF-15 Unité de commande CU-8 Écran SU-29 Haut-parleur SP-3 Votre appareil et ses accessoires peuvent contenir de petits composants. Gardezles hors de portée des enfants. MISE SOUS TENSION EN TOUTE SÉCURITÉ
Touche de désactivation du microphone (1) • Appuyez sur cette touche pour régler le volume de la solution confort routier sur silencieux lorsque vous êtes en mode veille ou recevez un appel. • Appuyez sur cette touche pour désactiver ou réactiver le microphone durant un appel. • Maintenez cette touche enfoncée pour faire basculer un appel entre la solution confort routier et l'appareil mobile compatible connecté à celle-ci. Touche de numérotation vocale (2) • Appuyez sur cette touche pour activer la numérotation vocale avec un appareil mobile compatible si aucun appel n'est en cours. Touche d'appel (3) • Appuyez sur cette touche pour émettre un appel ou pour répondre, ou bien pour passer d'un appel en cours à un appel en attente. • Appuyez sur cette touche pour afficher la liste des derniers numéros composés lorsque vous êtes en mode veille. • Appuyez deux fois sur cette touche pour recomposer le dernier numéro composé lorsque vous êtes en mode veille.
• Appuyez sur cette touche pour revenir au niveau de menu ou à l'écran précédent. • Maintenez cette touche enfoncée pour revenir en mode veille lorsque vous êtes dans les fonctions de menu. • Maintenez cette touche enfoncée pour mettre la solution confort routier sous ou hors tension (si celle-ci n'est pas reliée au système d'allumage). Voyant lumineux (5) Indique que la solution confort routier est sous tension. Molette multi-usages NaviTM (6) • Tournez la molette vers la gauche ou vers la droite pour régler le volume durant un appel ou pour parcourir les différentes listes. • Tournez la molette vers la gauche en mode veille pour entrer un numéro de téléphone ou pour utiliser la fonction d'appel abrégé. • Tournez la molette vers la droite pour rechercher un contact dans Contacts. • Appuyez sur la molette pour exécuter la fonction figurant au bas de l'écran.
Web Nokia local pour obtenir la dernière version du manuel d'utilisation, des informations supplémentaires, des téléchargements et des services liés à votre produit Nokia. Gardez tous les accessoires hors de portée des enfants.

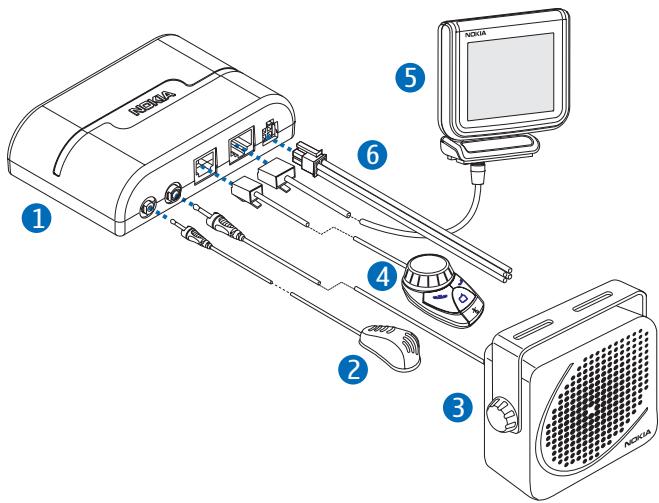

La configuration et le fonctionnement de la solution confort routier sont décrits dans "Prise en main" p. 10 et "Fonctions de menu" p. 19. L'installation de la solution confort routier est décrite dans "Installation" p. 25. La solution confort routier ne doit être installée que par un technicien de maintenance qualifié utilisant les pièces Nokia agréées fournies dans le coffret de vente de la solution confort routier.
La technologie sans fil Bluetooth vous permet de connecter des appareils compatibles sans câbles. La connexion Bluetooth n'exige pas que l'appareil mobile et la solution confort routier soient placés l'un en 8
La solution confort routier est conforme à la spécification Bluetooth 1.2 qui prend en charge les modes suivants : Handsfree Profile 1.5 (pour utiliser la solution confort routier en mode mains libres avec votre appareil mobile) et Phone Book Access Profile (PBAP) 1.0 (pour copier les contacts de votre appareil mobile dans la solution mains libres). N'hésitez pas à consulter les constructeurs des autres appareils pour déterminer leur compatibilité avec cet appareil. Des restrictions peuvent exister quant à l'utilisation de la technologie Bluetooth dans certains endroits. Renseignez-vous auprès des autorités locales ou de votre prestataire de services.
• Touche de désactivation du microphone (1) • Touche de numérotation vocale • Touche d'appel • Touche de fin • Le nom de l'appareil mobile ou de la solution confort routier (1) ; le nom de l'appareil mobile peut être défini dans le menu Bluetooth de l'appareil.
2 • Le nom ou le logo de l’opérateur réseau ou du prestataire de services (3) si ces informations sont fournies par l’appareil mobile
• La fonction qui peut être exécutée à l'aide de la molette multiusages Navi (5) ; si vous appuyez sur la molette alors que vous êtes en mode veille, la liste des fonctions de menu s'affiche Pour entrer un numéro de téléphone manuellement ou pour utiliser les appels abrégés, tournez la molette multi-usages Navi vers la gauche. Pour rechercher un contact dans Contacts dans la solution confort routier, tournez la molette multi-usages Navi vers la droite.
La plupart des fonctions de la solution confort routier sont regroupées en menus. Pour ouvrir la liste des fonctions de menu en mode veille, appuyez sur la molette multi-usages Navi lorsque Menu s'affiche au bas de l'écran. Pour faire défiler jusqu'à un élément (comme une fonction de menu) ou parcourir une liste, tournez la molette vers la gauche ou vers la droite. Pour sélectionner l'élément, appuyez sur la molette. Pour revenir au niveau de menu précédent, appuyez sur . Pour revenir en mode veille, maintenez enfoncée la touche jusqu'à ce que l'écran du mode veille apparaisse.
Mise sous tension Si le fil de détection du contact n'est pas connecté, maintenez la touche enfoncée (pour connecter le fil de détection du contact, consultez votre technicien de maintenance). Si le fil de détection du contact est connecté, mettez le contact du véhicule. Lorsque la solution confort routier est mise sous tension, l'écran et le voyant lumineux de l'unité de commande apparaissent. 12
Lorsque vous allumez votre appareil pour la première fois, vous devez sélectionner la langue souhaitée pour l'affichage des textes sur l'écran de la solution confort routier. Tournez la molette multi-usages Navi pour faire défiler jusqu'à la langue souhaitée et appuyez pour la sélectionner. Une fois la langue sélectionnée, vous devez lier et connecter la solution confort routier à un appareil mobile compatible utilisant la technologie sans fil Bluetooth. Reportez-vous également aux étapes 3 à 5 dans "Lier et connecter la solution confort routier" p. 13. Lorsque votre appareil mobile est connecté à la solution confort routier, vous devez copier les contacts de l'appareil dans la solution confort routier : tournez la molette multi-usages Navi pour faire défiler jusqu'à Oui, puis appuyez sur celle-ci pour démarrer la copie. Si vous sélectionnez Non, vous ne pouvez pas utiliser vos contacts enregistrés pour émettre des appels avec la solution confort routier. Pour copier les contacts ultérieurement, reportez-vous à "Contacts" p. 19.
Avant de pouvoir utiliser la solution confort routier, vous devez l'associer (la lier) et la connecter à un appareil mobile compatible prenant en charge la technologie sans fil Bluetooth.
Bluetooth dans le véhicule même si vous conservez votre appareil dans un sac, par exemple. Pour charger la batterie de votre appareil tout en utilisant la solution confort routier, utilisez un chargeur allume-cigares compatible avec votre appareil. Pour lier et connecter la solution confort routier à un appareil compatible après la première utilisation, procédez comme suit : 1. Mettez l'appareil et la solution confort routier sous tension (voir p. 12). 2. Appuyez sur la molette multi-usages Navi en mode veille et sélectionnez Bluetooth > Lier au téléphone. 3. Activez la fonction Bluetooth sur votre appareil. Vous trouverez les instructions correspondantes dans le manuel d'utilisation de votre appareil. 4. Configurez votre appareil pour qu'il recherche les appareils Bluetooth et sélectionnez la solution confort routier dans la liste des appareils détectés. 5. Sur votre appareil, entrez le code d'authentification Bluetooth affiché sur l'écran de la solution confort routier pour lier et connecter cette dernière à votre appareil. Avec certains appareils, vous devrez peut être effectuer la connexion séparément après la liaison. Vous trouverez les informations correspondantes dans le manuel d'utilisation de votre appareil. Une fois que l'appareil et la solution confort routier ont été liés, il n'est plus nécessaire de répéter cette procédure. Si la liaison a réussi, la solution confort routier apparaît dans le menu de votre appareil mobile où figurent les appareils Bluetooth actuellement liés à votre appareil. Si la liaison a échoué, essayez de renouveler la liaison en suivant attentivement les instructions. Vous pouvez lier la solution confort routier à huit appareils différents, mais vous ne pouvez la connecter qu'à un appareil à la fois. 14
Bluetooth > Equipements liés. Sélectionnez l'appareil désiré, puis Connex..
Déconnecter la solution confort routier Pour déconnecter la solution confort routier de votre appareil, interrompez la connexion Bluetooth établie avec la solution confort routier depuis le menu Bluetooth de votre appareil ou appuyez sur la molette multi-usages Navi en mode veille et sélectionnez Bluetooth > Equipement actif > Déconnexion. Il n'est pas nécessaire de supprimer la liaison à la solution confort routier pour déconnecter celle-ci.
La solution confort routier enregistre les informations de liaison des huit derniers appareils Bluetooth avec lesquels elle a été liée. Pour effacer ces informations, rétablissez la configuration d'origine de la solution confort routier : appuyez sur la molette multi-usages Navi en mode veille et sélectionnez Param. > Rétablir config. d'origine.
Pour régler le volume sur silencieux, appuyez sur lorsque vous êtes en mode veille ou lorsque vous recevez un appel. Pour rétablir le volume d'origine, appuyez sur .
Pour entrer un numéro de téléphone, tournez la molette multi-usages Navi lorsque vous êtes en mode veille. Faites défiler jusqu'au premier chiffre du numéro de téléphone et appuyez sur la molette. Procédez de la même manière pour sélectionner les autres chiffres du numéro (pour supprimer le chiffre le plus récent, appuyez sur ). Une fois le numéro de téléphone affiché, appuyez sur pour l'appeler. Pour mettre fin à l'appel (ou pour annuler la tentative d'appel), appuyez sur . Pour rechercher un contact dans Contacts, reportez-vous à "Rechercher un contact" p. 19. Pour ouvrir la liste des derniers numéros composés, appuyez sur Pour appeler le dernier numéro composé, appuyez deux fois sur
. ■ Répondre à un appel Pour répondre à un appel, appuyez sur la touche ou sur la molette multi-usages Navi. Le nom de l'appelant s'affiche à l'écran si vous avez téléchargé les contacts de votre appareil mobile dans la solution confort routier. Si vous ne voulez pas répondre à un appel, vous pouvez afficher le nom ou le numéro de téléphone de l'appelant en appuyant sur la molette multi-usages Navi une fois l'appel terminé, si cela est autorisé par l'appelant. Pour rejeter un appel, appuyez sur la touche
Pour mettre un appel en attente, appuyez sur la molette multi-usages Navi lorsque Options d'appel s'affiche, puis sélectionnez Suspendre ; pour reprendre l'appel en attente, sélectionnez Reprendre. Si vous avez activé la fonction de mise en attente des appels sur votre appareil mobile, vous pouvez répondre à un autre appel durant un appel en cours en appuyant sur . Le premier appel est alors mis en attente. Pour passer d’un appel à l'autre, appuyez sur . Pour interrompre l'appel en cours, appuyez sur .
Pour faire basculer un appel entre la solution confort routier et votre appareil mobile compatible, maintenez la touche enfoncée. Certains appareils peuvent interrompre la connexion Bluetooth jusqu'à la fin de l'appel. Pour refaire basculer l'appel sur la solution confort routier, utilisez la fonction appropriée de votre appareil.
Sélectionnez le premier caractère de la chaîne. Le caractère s'affiche au bas de l'écran. Procédez de la même manière pour sélectionner les autres caractères.
Sélectionnez la première lettre du nom (pour plus de caractères, sélectionnez la flèche droite). Vous pouvez répéter cette opération quatre fois. Pour supprimer la lettre la plus récente, appuyez sur . Pour afficher les noms commençant par les lettres saisies, appuyez sur ou sélectionnez . Vous pouvez revenir au dernier caractère saisi en appuyant sur . Faites défiler jusqu'au nom désiré. Appuyez sur pour appeler le numéro de téléphone par défaut du nom sélectionné ou appuyez sur la molette multi-usages Navi, faites défiler jusqu'au numéro de téléphone désiré et appuyez sur .
Le contact est uniquement supprimé de la liste des appels abrégés et non des Contacts.
Vous pouvez copier vers la solution confort routier les contacts que vous avez enregistrés dans la mémoire interne de votre appareil mobile compatible. Pour copier les contacts, appuyez sur la molette multi-usages Navi lorsque vous êtes en mode veille, puis sélectionnez Contacts > Télécharger contacts > Oui. Si vous émettez ou recevez un appel alors que les contacts sont en cours de copie, cette opération peut être interrompue. Dans ce cas, relancez la copie. Lorsque la copie des contacts est en cours, vous ne pouvez pas utiliser les contacts enregistrés dans Contacts. Si vous connectez un autre appareil à la solution confort routier, les contacts copiés de l'appareil précédent ne s'affichent pas. Pour pouvoir accéder aux contacts enregistrés dans le nouvel appareil en utilisant la solution confort routier, copiez les contacts dans la solution confort routier. Les contacts de l'appareil précédent sont supprimés de la solution confort routier.
Pour afficher les derniers appels, appuyez sur la molette multi-usages Navi lorsque vous êtes en mode veille, puis sélectionnez Journal des appels et un type d'appel. Pour afficher les numéros de téléphone, appuyez sur la molette multi-usages Navi. Pour appeler un numéro de téléphone, appuyez sur .
Pour gérer les connexions Bluetooth, appuyez sur la molette multiusages Navi lorsque vous êtes en mode veille, puis sélectionnez Pour lier la solution confort routier à un nouvel appareil, sélectionnez Lier au téléphone, puis démarrez la liaison à partir de votre appareil. Un code d'authentification Bluetooth apparaît à l'écran de la solution confort routier. Entrez le même code sur votre appareil. Voir aussi "Lier et connecter la solution confort routier" p. 13.
Pour régler la luminosité de l'écran, sélectionnez Luminosité et le niveau de luminosité souhaité. Pour définir la durée après laquelle le rétroéclairage de l'écran est désactivé lorsque vous êtes en mode veille, sélectionnez Veilleuse auto et la durée souhaitée. Si vous sélectionnez Désactivé, le rétroéclairage reste toujours activé lorsque la solution confort routier est sous tension.
Pour régler les autres paramètres de la solution confort routier, appuyez sur la molette multi-usages Navi lorsque vous êtes en mode veille, puis sélectionnez Param.. Pour activer ou désactiver le décrochage automatique, sélectionnez Réponse automatique et l'option désirée. Si vous sélectionnez Activé, la solution confort routier décroche automatiquement à la réception d'un appel. Pour connaître le délai après lequel l'appareil répond, reportezvous au manuel d'utilisation de votre appareil mobile. Pour changer la langue de la solution confort routier, sélectionnez Choix de la langue et la langue souhaitée. Pour définir le moment de coupure de l'autoradio, sélectionnez Sons du téléphone et l'option désirée. Si vous sélectionnez Appels seuls, l'autoradio est coupé uniquement lorsque vous recevez un appel. Si vous sélectionnez Toujours activé, l'autoradio est coupé lorsque l'appareil mobile émet un son, par exemple, une sonnerie de message texte. Pour activer ou désactiver les bips d'avertissement de la solution confort routier, sélectionnez Bips d'avertissement et l'option désirée.
Pour rétablir la configuration d'origine de la solution confort routier, sélectionnez Rétablir config. d'origine.
Si la solution confort routier s'arrête de fonctionner, vous devez rétablir sa configuration d'origine. Lorsque la solution confort routier est sous tension, maintenez la touche enfoncée pendant 10 secondes. Celle-ci redémarre. Cette opération ne rétablit pas la configuration d'origine.
Je ne parviens pas à connecter la solution confort routier à mon appareil mobile. • Assurez-vous que la solution confort routier est sous tension et liée à votre appareil. • Vérifiez que la fonction Bluetooth est activée sur votre appareil. La solution confort routier n'établit pas de connexion vers mon appareil lié lorsque je mets le contact du véhicule ou que je mets sous tension la solution confort routier. • Vérifiez que la fonction Bluetooth est activée sur votre appareil. • Assurez-vous que votre appareil est configuré pour se connecter automatiquement à la solution confort routier lorsque celle-ci est mise sous tension.
Demandez au technicien qui a installé la solution confort routier de vérifier que le fil de détection du contact est correctement branché. Mon correspondant n'entend pas ma voix durant un appel. • Vérifiez que le microphone de la solution confort routier n'est pas désactivé. • Assurez-vous que l'appareil mobile est connecté correctement à la solution confort routier. L'autoradio ne se coupe pas lorsque je réponds à un appel. Demandez au technicien qui a installé la solution confort routier de vérifier que la ligne de coupure (mute) est correctement connectée. Pour obtenir les toutes dernières informations produit, visitez le site www.nokia.com ou votre site web Nokia local, ou contactez votre revendeur.
L'utilisateur final ne doit pas oublier que la solution confort routier comprend un équipement technique complexe nécessitant une installation professionnelle à l'aide d'outils spéciaux et d'une grande expertise. • Les instructions contenues dans ce manuel constituent des règles générales qui s'appliquent à l'installation de la solution confort routier dans un véhicule. Cependant, en raison de la large gamme de types et de modèles de véhicules disponibles sur le marché, ce manuel ne peut pas prendre en compte les spécificités techniques de chaque véhicule particulier. Contactez le constructeur de votre véhicule pour en savoir plus sur ce dernier. • Cette solution confort routier ne peut être utilisée que dans des véhicules équipés d'un système de mise à la terre négatif de 12 V. Toute utilisation avec d'autres tensions ou avec une polarité positive endommagera cet équipement. • N'oubliez pas que les systèmes automobiles modernes comprennent des ordinateurs de bord dans lesquels sont enregistrés les principaux paramètres du véhicule. Une déconnexion incorrecte de la batterie du véhicule risque d'occasionner une perte de données, nécessitant des efforts importants de réinitialisation du système. En cas de doute, contactez votre concessionnaire avant toute installation. • Ne connectez pas l'équipement de la solution confort routier aux lignes de tension élevée du système d'allumage. 25
• Votre technicien de maintenance ou votre revendeur doit pouvoir vous fournir des informations sur la possibilité d'installer l'équipement dans votre véhicule sans percer de trous. • Ne fumez pas lorsque vous travaillez sur un véhicule. Assurez-vous qu'il n'y a aucune source de chaleur ni aucune flamme à proximité du véhicule. • Veillez à ne pas endommager les circuits électriques, d'alimentation en carburant ou de freinage, ainsi que le système de sécurité du véhicule pendant l'installation. • Les signaux de fréquences radioélectriques peuvent affecter les systèmes électroniques mal installés ou insuffisamment protégés dans les véhicules à moteur tels que les systèmes électroniques à injection ou les systèmes de freinage antidérapant, de régulation de vitesse ou d'airbags. Si vous remarquez le moindre dysfonctionnement ou changement dans le fonctionnement de l'un de ces systèmes, contactez votre concessionnaire. • Vérifiez que les câbles ne subissent aucune contrainte mécanique (ne les placez pas sous les sièges ou contre des bords tranchants, par exemple).

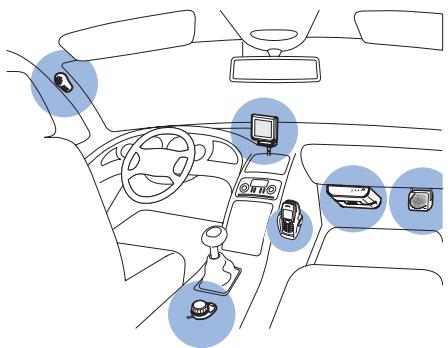

Cette section décrit comment installer les éléments de la solution confort routier dans un véhicule. Les éléments sont expliqués dans "Éléments" p. 10. 26

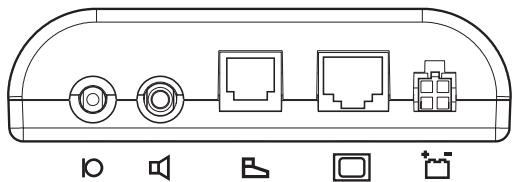

L'unité mains libres est équipée des connecteurs suivants. Les symboles sont imprimés au bas de l'unité.
Bluetooth entre l'unité mains libres et l'appareil Bluetooth connecté à la solution confort routier. Pour une connexion optimale, assurez-vous que la distance entre l'unité mains libres et n'importe quelle surface métallique est supérieure à 4 mm. Pour installer l'unité mains libres, utilisez les bandes autocollantes à crochets et à bouclettes fournies avec la solution confort routier. Procédez de la même façon que pour l'unité de commande (voir les schémas dans "Unité de commande CU-8" p. 28). Détachez les deux bandes l'une de l'autre. Fixez en premier la bande à bouclettes : retirez la feuille de protection de la partie adhésive et fixez la bande à l'emplacement souhaité dans le véhicule. Lorsque vous retirez la feuille de protection, ne touchez de la partie adhésive avec les doigts. Assurezvous que la surface sur laquelle vous fixez l'autocollant est bien sèche et n'est pas poussiéreuse. Pour attacher la bande à crochets, retirez la feuille de protection de la partie adhésive et fixez la bande sous l'unité mains libres. Appuyez fermement l'unité mains libres contre la bande à bouclettes et vérifiez que l'unité mains libres reste bien en place.
L'unité de commande doit être située de manière à ce que l'utilisateur l'atteigne facilement. Lorsque vous installez l'unité de commande, assurez-vous qu'elle ne perturbe pas ou ne gêne pas la direction, les freins ou tout autre système du véhicule (par exemple, les airbags). Vérifiez que le câble de l'unité de commande atteigne bien l'unité mains libres pour pouvoir les connecter. La meilleure solution est d'installer l'unité de commande horizontalement sur la console entre le siège du 28

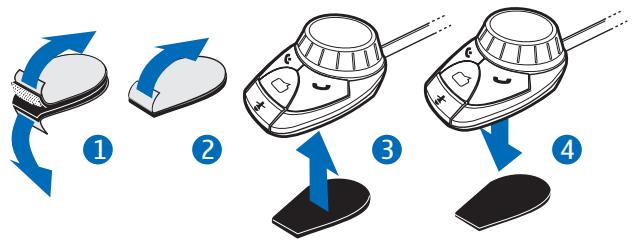

Détachez les deux bandes l'une de l'autre (1). Fixez en premier la bande à bouclettes : retirez la feuille de protection de la partie adhésive (2) et fixez la bande à l'emplacement souhaité dans le véhicule. Lorsque vous retirez la feuille de protection, ne touchez de la partie adhésive avec les doigts. Assurez-vous que la surface sur laquelle vous fixez l'autocollant est bien sèche et n'est pas poussiéreuse.
Lorsque vous installez l'écran, assurez-vous qu'il ne perturbe pas ou ne gêne pas la direction, les freins ou tout autre système du véhicule (par exemple, les airbags). Vérifiez que le câble de l'écran atteint bien l'unité mains libres pour pouvoir les connecter. Installez l'écran sur le tableau de bord, en position verticale. N’utilisez pas de vis pour installer l’écran si vous le fixez dans la zone d’impact de la tête. Utilisez dans ce cas la bande adhésive fournie. 29
à ce qu'il soit dirigé vers l'utilisateur. Installez le haut-parleur à une distance supérieure à 50 cm de la tête du conducteur ou du passager. Installez le haut-parleur à au moins 1 m du microphone pour éviter les retours audio. Connectez le haut-parleur à la sortie mono de la solution confort routier. La solution confort routier peut aussi être connectée à un autoradio compatible ; consultez votre technicien de maintenance.
Sélectionnez avec soin l'emplacement d'installation du microphone pour améliorer la qualité de la transmission vocale. Installez le microphone à environ 50 cm de la tête du conducteur et placez-le de façon à ce qu'il soit orienté vers sa bouche. L'expérience a montré qu'il est préférable de le placer à proximité du rétroviseur intérieur ou du pare-soleil. Installez le microphone à au moins 1 m du haut-parleur du véhicule pour éviter les retours audio. Installez le microphone de façon à ne pas l'exposer aux courants d'air. Ne placez pas les câbles du microphone dans les systèmes de chauffage, de ventilation ou d'air conditionné. Utilisez le ruban adhésif double-face fourni pour fixer le microphone afin de réduire la quantité de bruits de fond pouvant interférer avec vos appels.
• Détection du contact du véhicule, bleu (4) • Fusible 2 A (5) • Fusible 1 A (6) Pour brancher le câble d'alimentation, procédez comme suit : 1. Connectez le fil noir à la prise de terre du véhicule. 2. Branchez le fil jaune au connecteur de coupure de son (mute) de l'autoradio. Lorsque vous répondez à un appel, la solution confort routier fait basculer le fil jaune sur la terre, ce qui coupe l'autoradio. À la fin de l'appel, le fil jaune est séparé de la terre et l'autoradio fonctionne à nouveau. Si l'autoradio n'a pas de connecteur de coupure de son, il n'est pas nécessaire de connecter ce fil. Dans ce cas, l'autoradio n'est pas coupé automatiquement lorsque vous répondez à un appel. Alternativement, un relais supplémentaire peut être utilisé pour couper le son de l'autoradio et pour connecter la solution confort
Lorsque le fil de détection du contact n'est pas connecté, la solution confort routier se met automatiquement hors tension au bout de deux minutes si elle n'est pas connectée à l'appareil mobile, afin d'éviter de décharger la batterie du véhicule. 4. Connectez le fil rouge à la borne positive de la batterie 12 V du véhicule à l'aide du fusible 2 A fourni. 5. Branchez la prise à quatre broches du câble d'alimentation dans le connecteur CC de l'unité mains libres.
Vous pouvez ajouter des fonctions à la solution confort routier en utilisant des accessoires en option. Consultez votre revendeur ou votre technicien de maintenance pour connaître les accessoires appropriés à la solution confort routier. N’utilisez que des accessoires agréés et compatibles.
Pour pouvoir utiliser votre appareil mobile en voiture, vous pouvez installer un support conçu pour l'appareil. Si l'écran d'un appareil mobile doit être utilisé, assurez-vous que l'appareil est installé dans un support et que l'écran de l'appareil est parfaitement visible pour l'utilisateur. Assurez-vous que le support ne perturbe pas ou ne gêne pas la direction, les freins ou tout autre système du véhicule (par exemple, les airbags). Pour les instructions d'installation, reportez-vous à la documentation fournie avec le support.
■ Vérifier le fonctionnement de la solution confort routier Une fois la solution confort routier installée, vérifiez qu'elle est installée et qu'elle fonctionne correctement. Voir aussi "Dépannage" p. 23.
électroniques. • N'utilisez pas ou ne stockez pas votre solution confort routier dans un endroit poussiéreux ou sale. Ses composants, et ses composants électroniques, peuvent être endommagés. • N'essayez pas d'ouvrir la solution confort routier. • N'utilisez pas de produits chimiques durs, de solvants ou de détergents puissants pour nettoyer les éléments de la solution confort routier. • Ne peignez pas les éléments de la solution confort routier. La peinture risque d'encrasser ses composants et d'en empêcher le fonctionnement correct. Si la solution confort routier ne fonctionne pas correctement, emmenez la pièce défectueuse au service de maintenance habilité le plus proche.
Les signaux de fréquences radioélectriques peuvent affecter les systèmes électroniques mal installés ou insuffisamment protégés dans les véhicules à moteur tels que les systèmes électroniques à injection, de freinage antidérapant, de régulation de vitesse ou les systèmes à air bag. Pour obtenir plus d'informations, n'hésitez pas à consulter le constructeur ou le concessionnaire de votre véhicule, ainsi que le constructeur des équipements ajoutés à votre véhicule. Une installation ou une maintenance défectueuse peut s'avérer dangereuse et annuler toute garantie pouvant s'appliquer à l'appareil. Vérifiez régulièrement l'installation de votre équipement de transmission sans fil dans votre véhicule ainsi que son fonctionnement. Ne stockez pas ou ne transportez pas de liquides inflammables, de gaz ou de matériaux explosifs dans le même compartiment que l'appareil, ses composants ou ses accessoires. Pour les véhicules équipés d'un air bag, n'oubliez pas que l'air bag gonfle avec beaucoup de puissance. Ne placez aucun objet, y compris des équipements de transmission sans fil intégrés ou portatifs, dans la zone située au-dessus de l'air bag ou dans la zone de déploiement de celui-ci. Si des équipements de transmission sans fil intégrés au véhicule sont mal installés et si l'airbag gonfle, il peut en résulter des blessures graves.
