TYXIA 620 - Système de gestion de l'énergie domestique DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur saillie 2 contacts
Marque	DELTA DORE
Modèle	TYXIA 620
Dimensions	170 x 50 x 25 mm
Alimentation	230 V, 50 Hz +/-10%
Consommation	1 VA
Puissance maximale par voie	5 A sous 230 V eff, cos φ = 1
Puissance maximale voie 1 (luminaires)	250 W sans contacteur
Puissance maximale voie 2 (luminaires)	100 W sans contacteur
Fréquence radio	868 MHz (norme EN 300 220)
Portée radio	100 à 300 m en champ libre (selon équipements associés)
Température de fonctionnement	0 à +40 °C
Température de stockage	-10 à +70 °C
Indice de protection	IP 40 - IK 04
Classe d’isolement	Classe II
Environnement d’installation	Milieu normalement pollué
Nombre de contacts commandés	2
Modes de fonctionnement	Simple allumage, télérupteur
Nombre maxi d’associations par fonction	8 émetteurs/touches
Entretien	Aucun entretien particulier ; nettoyer avec un chiffon sec si nécessaire
Sécurité	Couper le courant avant intervention ; respecter la norme NF C15-100

FOIRE AUX QUESTIONS - TYXIA 620 DELTA DORE

Comment associer un émetteur TYXIA au récepteur TYXIA 620 ?

Appuyez sur la touche de la voie concernée (1 ou 2) du récepteur jusqu'à ce que le voyant clignote (~3 s). Choisissez le mode souhaité (clignotement lent = simple allumage, rapide = télérupteur) en appuyant brièvement sur la même touche. Sur l'émetteur, maintenez la touche enfoncée environ 5 s jusqu'à ce qu'elle s'allume, s'éteigne et se rallume. Relâchez et vérifiez que le voyant du récepteur ne clignote plus.

Quelle est la puissance maximale que peut commander le TYXIA 620 sur chaque voie ?

Sur la voie 1, vous pouvez commander jusqu'à 250 W sans contacteur. Sur la voie 2, la limite est de 100 W. Au-delà, un contacteur ou télérupteur est impératif.

Comment effacer toutes les associations du récepteur TYXIA 620 ?

Maintenez enfoncée la touche de la voie concernée (1 ou 2) pendant environ 3 s jusqu'à ce que le voyant clignote, puis continuez d'appuyer jusqu'à ce que le voyant s'éteigne. Cela efface toutes les associations de cette voie.

Le TYXIA 620 peut-il être utilisé avec un détecteur TYXAL ?

Oui, en mode simple allumage. Associez le détecteur en appuyant sur la touche de la voie du récepteur jusqu'à clignotement, puis appuyez sur la touche Test du détecteur. Le voyant cesse de clignoter lorsque l'association est réussie.

Comment passer du mode simple allumage au mode télérupteur ?

Appuyez sur la touche de la voie jusqu'à ce que le voyant clignote (~3 s). Un clignotement lent indique le mode simple allumage, un clignotement rapide le mode télérupteur. Appuyez brièvement sur la même touche pour basculer entre les deux modes.

Que faire si l'éclairage ne s'allume qu’une seconde à chaque appui ?

Vous êtes probablement en mode télérupteur. Passez le produit en mode simple allumage en suivant la procédure décrite dans la notice.

Combien d’émetteurs peut-on associer à une fonction du récepteur ?

Chaque fonction du récepteur peut enregistrer jusqu'à 8 associations maximum (touches, émetteurs, etc.).

Le TYXIA 620 est-il compatible avec une centrale d'alarme TYXAL ?

Oui, en mode simple allumage. Mettez la centrale en mode Maintenance, puis appuyez sur la touche de la voie du récepteur jusqu'à clignotement. Choisissez le clignotement lent (retard d'état d'alarme) ou rapide (report de mise en marche/arrêt). Appuyez sur la touche Tester de la centrale pour finaliser l'association.

Quelle est la portée radio du TYXIA 620 ?

La portée est de 100 à 300 mètres en champ libre selon les équipements associés. Elle peut être réduite en fonction des conditions d'installation et de l'environnement électromagnétique.

Que faire si le récepteur ne répond plus à un émetteur ?

Vérifiez que l'émetteur est bien associé (répétez l'association si nécessaire), que le récepteur n'est pas resté en mode association (voyant clignotant), et que les piles de l'émetteur ne sont pas usées.

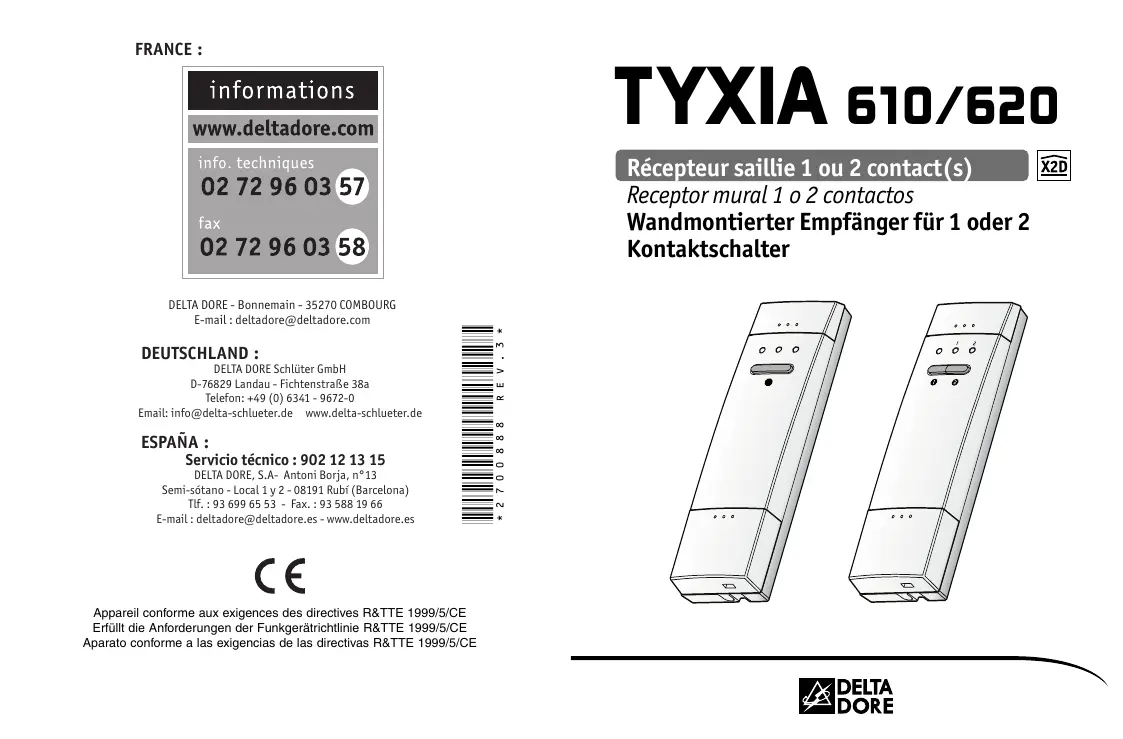

MODE D'EMPLOI TYXIA 620 DELTA DORE

Récepteur saillie 1 ou 2 contact(s)

Récepteur mural 1 ou 2 contacts

Mode télérupteur sur TYXIA 610 p3

TYXIA 620. p 5

Mode simple d'allumage sur TYXIA 610 ou 620... p 7

avec un émetteur TYXIA associé.... p 9

avec un détecteur TYXAL associé... p 12

avec une centrale TYXAL associée... p 13

avec un émetteur TYDOM associé... p 14

Effacer toutes les associations au récepteur TYXIA. p 15

Caractéristiques techniques 15

Maintenance. p 16

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

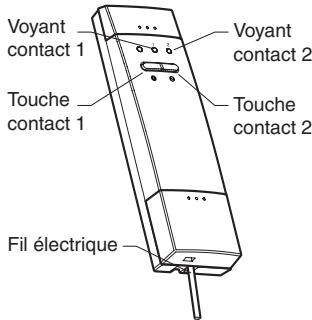

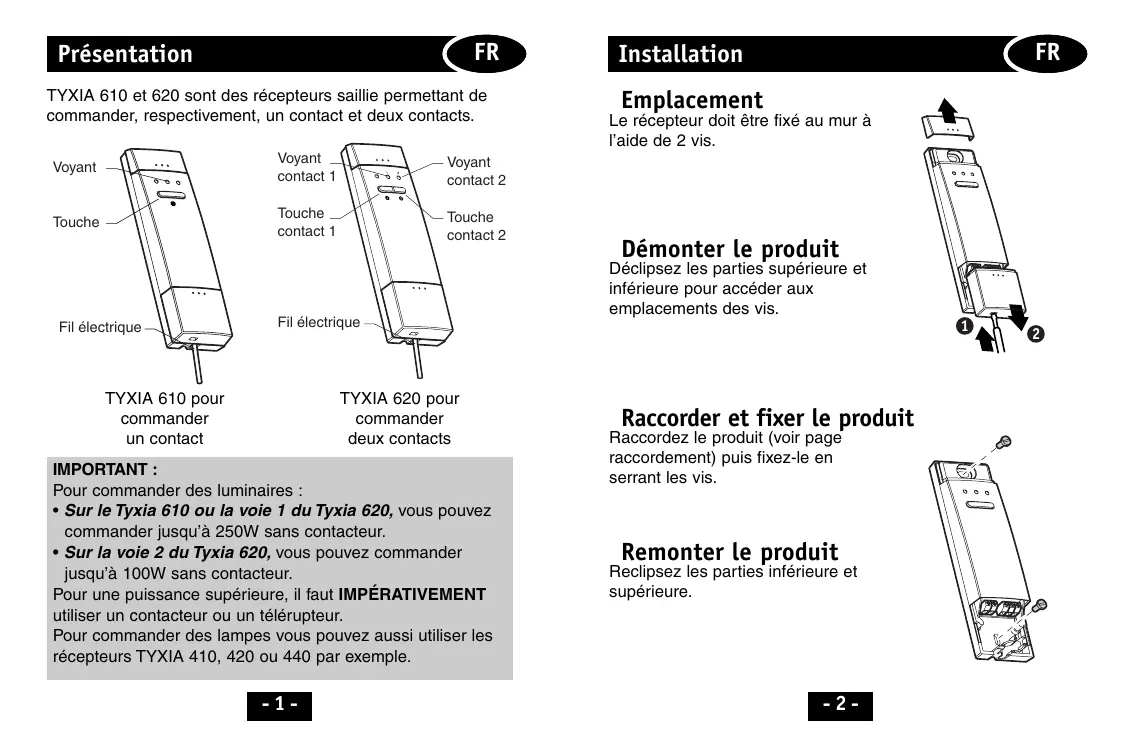

TYXIA 610 et 620 sont des récepteurs saillie permettant de commander, respectivement, un contact et deux contacts.

TYXIA 610 pour commander un contact

TYXIA 620 pour commander deux contacts

Important :

Pour commander des luminaires :

• Sur le Tyxia 610 ou la voie 1 du Tyxia 620, vous pouvez commander jusqu'à 250W sans contacteur.
• Sur la voie 2 du Tyxia 620, vous pouvez commander jusqu'à 100W sans contacteur.

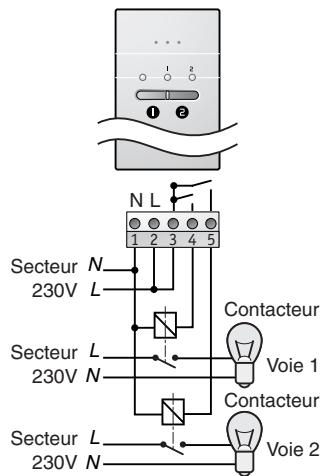

Pour une puissance supérieure, il faut IMPÉRATIVEMENT utiliser un contacteur ou un télérupteur.

Pour commander des lampes vous pouvez aussi utiliser les récepteurs TYXIA 410, 420 ou 440 par exemple.

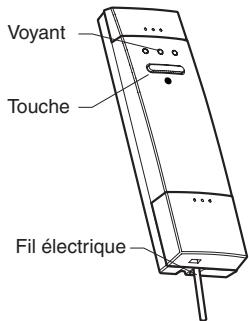

Emplacement

Le récepteur doit être fixé au mur à l'aide de 2 vis.

Démonter le produit

Déclipsez les parties supérieure et inférieure pour accéder aux emplacements des vis.

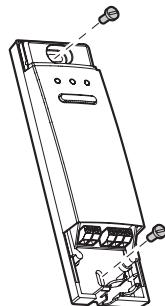

Raccorder et fixer le produit

Raccordez le produit (voir page raccordement) puis fixez-le en serrant les vis.

Remonter le produit

Reclipsez les parties inférieure et supérieure.

Raccordement

Avant toute intervention, coupez le courant au compteur électrique (disjoncteur général).

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

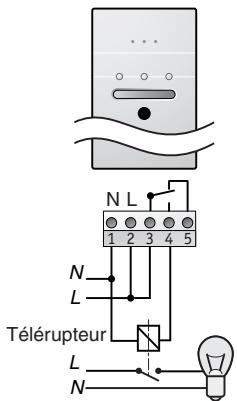

Fonctionnement sur TYXIA 610

Un appui sur la touche du récepteur permet de modifier l'état en cours (allumé ou éteint).

ATTENTION : dans cette application, ne pas raccorder la borne 5.

Fonctionnement avec un émetteur TYXIA ou TYDOM associé

IMPORTANT : le récepteur est livré en mode simple allumage.

Pour l'utiliser en mode télérupteur, il faut obligatoirement lui associer un émetteur.

Le mode télérupteur ne peut être commandé qu'avec une touche (TYXIA) ou (TYDOM 200).

modification de l'état en cours

Sur le récepteur, appuyez sur la touche ● jusqu'à ce que le voyant clignote (~3 secondes).

2 choix sont possibles.

Clignotement lent : mode simple allumage.

Clignotement rapide : mode télérupteur.

Pour passer d'un clignotement à l'autre, appuyez brièvement sur la touche du récepteur. Choisissez le clignotement rapide.

Sur l'émetteur, maintenez appuyée la touche environ 5 secondes. La touche s'allume, s'éteint puis se rallume à nouveau. Relâchez.

Vérifiez que le voyant du récepteur ne clignote plus.

La touche de l'émetteur est associée au récepteur en mode télérupteur.

Pour associer TYXIA 610 à un TYDOM 200, reportez-vous à la notice de ce dernier.

Raccordement

Avant toute intervention, coupez le courant au compteur électrique (disjoncteur général).

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

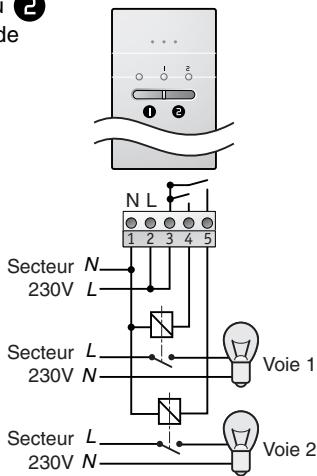

Fonctionnement sur TYXIA 620

Un appui sur la touche

de la voie concernée permet de modifier l'état en cours (allumé ou éteint).

Fonctionnement avec un émetteur TYXIA ou TYDOM associé

IMPORTANT : le récepteur est livré en mode simple allumage. Pour l'utiliser en mode télérupteur, il faut obligatoirement lui associer un émetteur.

Le mode télérupteur ne peut être commandé qu'avec une touche (TYXIA) ou (TYDOM 200).

(modification de l'état en cours)

Sur le récepteur, appuyez sur la touche de la voie concernée 1 ou 2 jusqu'à ce que le voyant correspondant clignote (~3 secondes). Deux choix sont possibles.

Clignotement lent : mode simple allumage.

Clignotement rapide : mode télérupteur.

Pour passer d'un clignotement à l'autre, appuyez brièvement sur la touche ① ou ② du récepteur. Choisissez le clignotement rapide.

Sur l'émetteur, maintenez appuyée la touche environ 5 secondes. La touche s'allume, s'éteint puis se rallume à nouveau. Relâchez.

Vérifiez que le voyant du récepteur ne clignote plus.

La touche © de l'émetteur est associée au récepteur en mode télérupteur.

Pour associer TYXIA 620 à un TYDOM 200, reportez-vous à la notice de ce dernier.

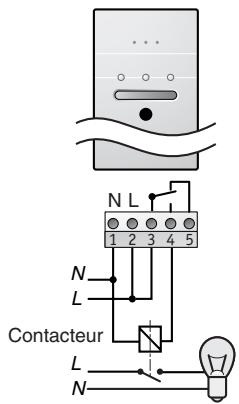

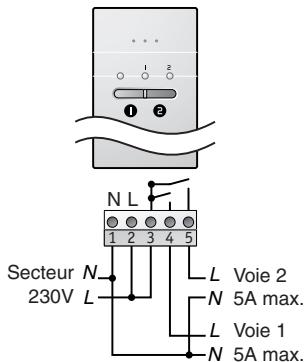

Raccordement

Avant toute intervention, coupez le courant au compteur électrique (disjoncteur général).

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

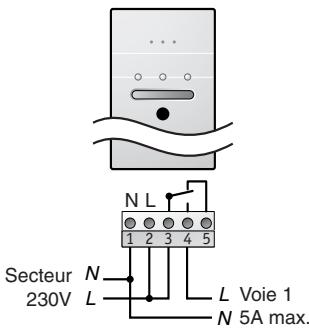

TYXIA 610 avec un appareil électrique

TYXIA 620 avec un appareil électrique

TYXIA 610 avec un luminaire TYXIA 620 avec un luminaire

Fonctionnement sur TYXIA 610 ou 620

Un appui sur la touche (TYXIA 610), ou (TYXIA 620) permet de modifier l'état en cours (allumé ou éteint).

Le mode simple allumage peut être commandé par un émetteur TYXIA (interrupteur émetteur, télécommande porte-clés...).

Marche

Arrêt

Marche

Arret

Marche

OU A

1 au choix, selon scenario défini.

Chaque fonction du récepteur peut enregistrer jusqu'à 8 associations maximum (touches, émetteurs...).

Au récepteur

Sur le récepteur, appuyez sur la touche de la voie concernée

(TYXIA 610), 1 ou (TYXIA 620) jusqu'à ce que le

voyant correspondant clignote ( environ 3 secondes).

2 choix sont possibles.

Clignotement lent : mode simple allumage

Clignotement rapide : mode télécommande.

Pour passer d'un clignotement à l'autre, appuyez sur la

touche (TYXIA 610), ou (TYXIA 620) du

récepteur. Choisissez le clignotement lent.

Sur l'émetteur, maintenez appuyée la touche pendant environ 5 secondes. La touche s'allume, s'éteint puis se rallume à nouveau. Relâchez.

Vérifiez que le voyant du récepteur ne clignote plus.

La touche de l'émetteur est associée au récepteur.

Associer les touches au récepteur

Sur le récepteur, appuyez sur la touche de la voie concernée

• (TYXIA 610), ① ou ② (TYXIA 620) jusqu'à ce que le voyant correspondant clignote (~3 secondes).

2 choix sont possibles.

Clignotement lent : mode simple allumage

Clignotement rapide : mode télérupteur.

Pour passer d'un clignotement à l'autre, appuyez sur la touche (TYXIA 610), ou (TYXIA 620) du récepteur.

Choisissez le clignotement lent.

Sur l'émetteur, maintenez appuyées simultanément les touches ⊙ et ⊙ pendant environ 5 secondes.

Les touches s'allument, s'éteignent puis se rallument à nouveau. Relâchez.

Vérifiez que le voyant du récepteur ne clignote plus.

Les touches de l'émetteur sont associées au récepteur.

Associer une touche au récepteur

Une touche (scénario) peut piloter différents récepteurs simultanément (volets roulants, variateur, simple allumage...).

Sur le récepteur, mettez l'installation dans l'état désiré (exemple : lumière éteinte), puis appuyez sur la touche de la voie concernée (TYXIA 610), ou (TYXIA 620) jusqu'à ce que le voyant correspondant clignote (~3 secondes). 2 choix sont possibles.

Clignotement lent : mode simple allumage

Clignotement rapide : mode télérupteur. Pour passer d'un clignotement à l'autre, appuyez sur la touche ● du récepteur. Choisissez le clignotement lent.

Sur l'émetteur, maintenez appuyée la touche pendant environ 5 secondes. La touche s'allume, s'éteint puis se rallume à nouveau. Relâchez. Vérifiez que le voyant du récepteur ne clignote plus. La touche de l'émetteur est associée au récepteur.

Mode simple allumage avec un détecteur TYXAL associé

Le mode simple allumage peut être associé à un détecteur de la gamme TYXAL (ouverture, mouvement, technique...).

OFF

Allumage sur détection

Extinction 90 sec. après la dernière détection

OFF

Extinction en fin de détention

Sur le récepteur, appuyez sur la touche de la voie concernée (TYXIA 610), ou (TYXIA 620) jusqu'à ce que le voyant correspondant clignote (~3 secondes).

Sur le détecteur, appuyez sur la touche Test (il émet un bip).

Vérifiez que le voyant du récepteur ne clignote plus. Le détecteur est associé au récepteur.

Chaque fonction du récepteur peut enregistrer jusqu'à 8 associations maximum (touches, émetteurs...).

Mode simple allumage avec une centrale TYXAL associée

Le mode simple allumage peut être associé à une centrale d'alarme TYXAL.

Sur la centrale, mettre en mode Maintenance (voir notice de la centrale).

Sur le récepteur, appuyez sur la touche de la voie concernée (TYXIA 610), ou (TYXIA 620) jusqu'à ce que le voyant correspondant clignote (~3 sec.).

Clignotement lent :

retard d'état d'alarme (Tyxia 610 ou Tyxia 620 voie 1)

• lumière allumée lorsque la centrale est en marche.
• lumière éteinte lorsque la centrale est en arrêt.

mode report d'alarme (Tyxia 620 voie 2) - lumière allumée pendant 1 min 30 en cas d'alarme

Clignotement rapide :

report de mise en marche ou arrêt de l'alarme - mise en marche : l'éclairage clignote 1 fois - mise en arrêt : l'éclairage clignote 2 fois

Pour passer d'un clignotement à l'autre, appuyez sur la touche de la voie concernée (TYXIA 610), ou (TYXIA 620).

Appuyez sur la touche "Tester" de la centrale.

Vérifiez que le voyant du récepteur ne clignote plus.

La centrale est associée au récepteur.

Mode simple allumage avec un émetteur TYDOM associé

Le mode simple allumage peut être associé à un émetteur TYDOM.

Transmetteur téléphonique TYDOM 300

TYDOM 300 permet, à distance, le fonctionnement ON/OFF.

Télécommande multifonctions TYDOM 200

TYDOM 200 rassemble toutes les fonctionnalités des touches TYXIA :

Caractéristiques techniques

• Alimentation 230 V, 50 Hz +/-10%
• Isolement classe II
• Consommation : 1 VA
• Puissance maximale (TYXIA 610) : 5A 230 Veff Cos = 1
• Puissance maximale (TYXIA 620) : 2 x 5A 230 Veff Cos = 1
• Fréquence radio 868 MHz (Norme EN 300 220)
• Portée radio de 100 à 300 mètres en champ libre selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)
• Température de fonctionnement: 0 à +40°C
• Température de stockage: -10 à +70°C
• Dimensions : 170 x 50 x 25 mm
• Indice de protection : IP 40 - IK 04
• Installation en milieu normalement pollué

Maintenance

?	Diagnostic /Solutions
Vous ne pouvez pas associier un émetteur à votre récepteur	Le nombre maxi. d'émetteurs à associer à une fonction du récepteur est de 8. Vérifiez que ce nombre n'est pas atteint.
L'éclairage ne s'allume qu'1 sec. à chaque appui	Vous étés en mode télérupteur. Passez le produit en mode simple allumage (voir Chapitre mode télérupteur).
Le récepteur ne prend pas en compte la commande d'un émetteur	• L'émetteur n'est pas associé au récepteur. • Le récepteur est resté en mode association. • Les piles de l'émetteur sont usées.

Effacer toutes les associations au récepteur TYXIA

Pour associer TYXIA 610 ou 620 aux TYDOM 200 ou TYDOM 300, reportez-vous à leur notice respective.

Maintenez appuyée la touche (TYXIA 610), ou (TYXIA 620). Après 3 secondes, le voyant clignote. Maintenez l'appui jusqu'à ce que le voyant s'éteigne pour confirmer l'effacement de toutes les associations au récepteur.
