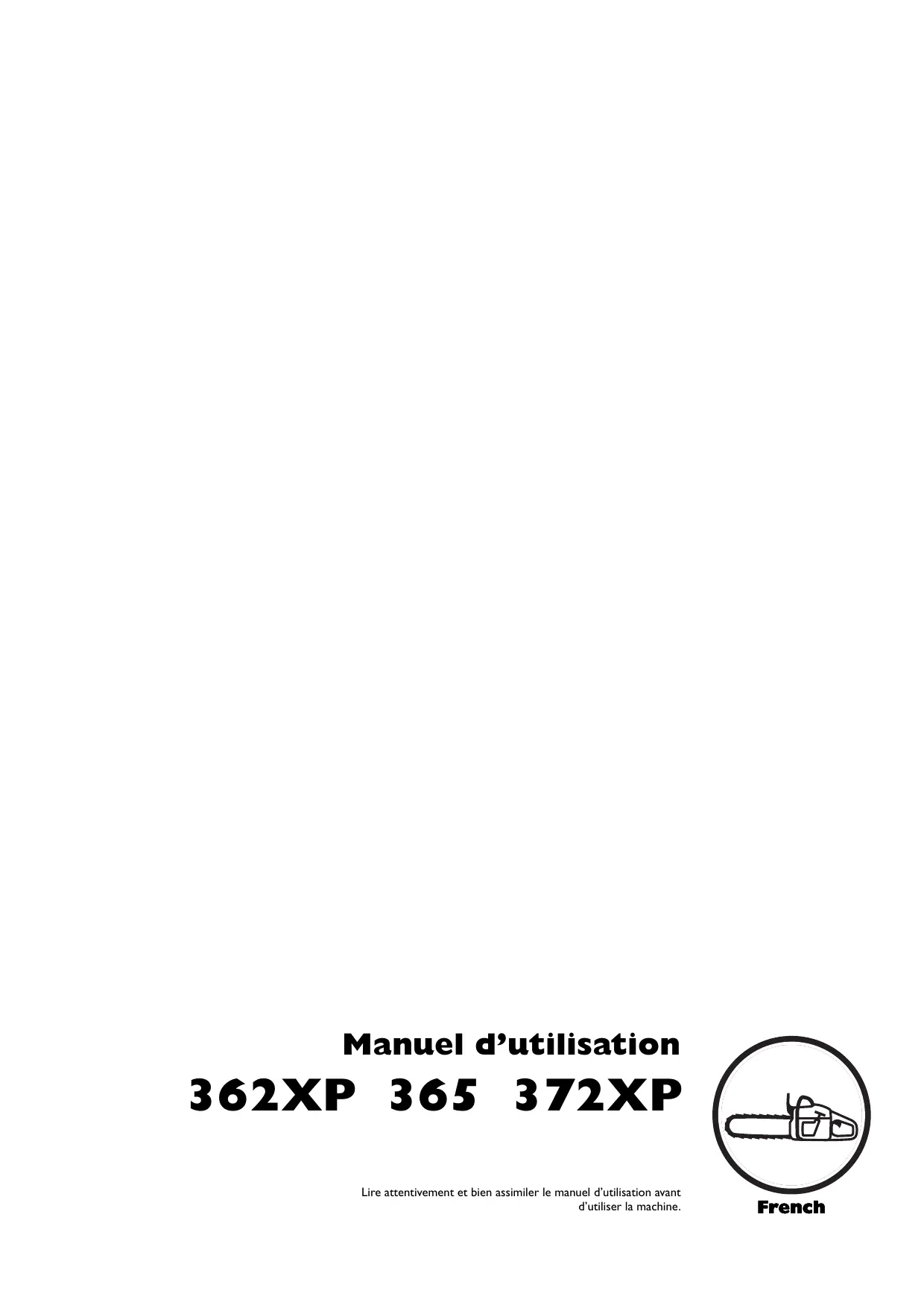

Retrouvez gratuitement la notice de l'appareil 372 XP HUSQVARNA au format PDF.
Téléchargez la notice de votre Tronçonneuse au format PDF gratuitement ! Retrouvez votre notice 372 XP - HUSQVARNA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 372 XP de la marque HUSQVARNA.
Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d’arrêt sur la position STOP. Toujours porter des gants de protection homologués.
INSTRUCTIONS DE SÉCURITÉ Équipement de protection personnelle Équipement de sécurité de la machine Contrôle, maintenance et entretien des équipements de sécurité de la machine Équipement de coupe Mesures anti-rebond Instructions générales de sécurité Méthodes de travail QUELS SONT LES COMPOSANTS? Quels sont les composants de la tronçonneuse? MONTAGE Montage du guide-chaîne et de la chaîne MANIPULATION DU CARBURANT Carburant DÉMARRAGE ET ARRÊT Démarrage et arrêt ENTRETIEN Carburateur Lanceur Filtre à air Bougie Réglage de la pompe à huile Système de refroidissement Épuration centrifuge ”Air Injection” Poignées chauffantes Chauffage électrique du carburateur Utilisation hivernale être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.
L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire afin de choisir un équipement adéquat.
Frein de chaîne avec arceau protecteur
Observer la plus grande prudence en utilisant la tronçonneuse et s’assurer que la zone de rebond du guidechaîne ne touche rien.
(avec la main gauche) ou par inertie (poids oscillant par rapport à la tronçonneuse. Sur la plupart de nos modèles, c’est l’arceau protecteur qui fait office de contrepoids au sens du rebond). Pousser l’arceau (B) vers l’avant pour activer le frein de chaîne.
En cas de rebond moins violent ou si, en raison de la situation de travail, la zone de danger du guide est proche de l’utilisateur, le frein de chaîne est activé manuellement par la main gauche.
à un contact irrégulier entre la chaîne et la pièce à scier durant le sciage.
(type inadéquat ou affûtage défectueux), le taux de vibrations augmente. Voir les instructions au chapitre Équipement de coupe.
Le blocage de l’accélération a pour but d’empêcher toute accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (= en tenant celle-ci), la commande de l’accélération (B) se trouve libérée. Quand la poignée est relâchée, la commande de l’accélération et le cliquet reviennent en position initiale, Ce retour en position initiale s’effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d’accélération est alors automatiquement bloquée sur le ralenti.
Le capteur de chaîne est construit pour rattraper une chaîne qui a sauté ou s’est brisée. Dans la plupart des cas, ces situations peuvent être évitées par une tension correcte de la chaîne (voir le chapitre Montage) et en entretenant correctement le guide et la chaîne (voir le chapitre Méthodes de travail).
La protection de la main droite protège la main si la chaîne saute ou se casse et empêche les branchettes et brindilles de gêner la prise sur la poignée arrière.
Le bouton d’arrêt est utilisé pour arrêter le moteur.
Vérifier que l’arceau est intact et sans aucun défaut apparent tel que fissures.
En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d’entretien. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la machine.
Contrôle de la fonction d’inertie
Contrôle de l’usure du ruban de frein
(copeaux, résine, saletés). La saleté et l’usure compromettent le bon fonctionnement du frein.
Placer la tronçonneuse sur une surface solide et la mettre en marche. Vérifier que la chaîne ne touche pas le sol ou tout autre obstacle. Voir les instructions au chapitre Démarrage et arrêt.
Vérifier régulièrement l’état des éléments afin de détecter fissures et déformations.
Vérifier régulièrement la fixation du silencieux dans la machine.
échauffement du moteur pouvant donner lieu à de graves avaries du moteur.
Équipement de coupe Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct: • Réduire le risque de rebond de la machine. • Réduire le risque de chaîne sautée ou de rupture de chaîne. • Obtenir la meilleure coupe possible. • Augmenter la durée de vie de l’équipement de coupe.
• L’utilisation d’un équipement de coupe avec fonction antirebond ”intégrée” et un affûtage et un entretien corrects de la chaîne permettent de réduire les effets de rebond.
Plus le rayon du nez est court, plus le risque de rebond est limité.
Voir le chapitre Caractéristiques techniques.
Affûtage de la dent En affûtant la dent il faut tenir compte de 5 dimensions. 1
Cette opération nécessite une lime ronde et un gabarit. Voir, au chapitre Caractéristiques techniques, les paramètres concernant le diamètre de lime et le gabarit correspondant à la chaîne utilisée. (0,16"), la chaîne est usée et doit être remplacée.
Généralités sur le réglage de la profondeur •
Voir au chapitre Caractéristiques techniques, les cotes de profondeur correspondant à la chaîne utilisée.
Plus on utilise une chaîne, plus elle s’allonge. L’équipement de coupe doit être réglé après une telle altération. La tension de la chaîne doit être contrôlée après chaque plein d’essence. REMARQUE! Une nouvelle chaîne exige une période de rodage durant laquelle il faudra vérifier la tension plus souvent. •
Quels sont les composants? pour comparer avec le modèle utilisé. En règle générale, il faut tendre la chaîne au maximum, mais pas au point de ne plus pouvoir la faire tourner manuellement.
Contrôle de la lubrification de la chaîne •
Diriger le nez du guide sur un objet fixe clair à une distance de 20 cm (8 pouces). Après 1 minute de marche à 3/4 de régime, l’objet clair doit nettement présenter un film d’huile en forme de ruban.
L’huile de chaîne doit bien adhérer à la chaîne et posséder d’excellentes qualités de fluidité par tous les temps, aussi bien en été qu’en hiver.
Ne jamais utiliser de l’huile usagée! C’est dangereux pour l’utilisateur, pour la machine et pour l’environnement.
Cette sécurité suppose l’utilisation d’une huile de chaîne appropriée (une huile trop fluide viderait le réservoir d’huile avant l’essence), que le carburateur est bien réglé (un réglage trop pauvre empêcherait le carburant de s’épuiser avant l’huile) et que l’équipement de coupe est bien choisi (un guide-chaîne long demande davantage d’huile de chaîne). Les modèles de tronçonneuse avec pompe à débit réglable exigent les mêmes précautions.
A Spur (soudé sur le tambour) B Rim (remplaçable)
Vérifier quotidiennement l’état de la chaîne et s’assurer:
Que les rivets et les maillons ne comportent pas de fissures.
évaluer le degré d’usure.
Utiliser les équipements de protection personnelle. Voir au chapitre Équipement de protection personnelle. L’utilisateur se doit d’éviter tous les travaux pour lesquels il se sent mal préparé. Voir aux chapitres Équipement de protection personnelle, Mesures anti-rebond, Équipement de coupe et Méthodes de travail. Éviter les situations susceptibles de provoquer des rebonds. Voir le chapitre Équipement de sécurité de la machine.
équipements de sécurité de la tronçonneuse. Voir aux chapitres Méthodes de travail et Instructions générales de sécurité.
Un rebond est la réaction de recul qui peut se produire quand le quart supérieur du nez du guide-chaîne (la zone de rebond) touche un objet quelconque.
élevé, plus haut que les épaules, et éviter de couper avec la pointe du guide-chaîne. Ne jamais tenir la tronçonneuse d’une seule main!
Instructions générales de sécurité •
Caractéristiques techniques. être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien.
éviter d’utiliser la machine s’il ne se sent pas suffisamment qualifié pour le travail à effectuer!
Avant d’utiliser la tronçonneuse, il faut connaître les différences entre les deux méthodes de sciage: sciage avec la partie supérieure ou sciage avec la partie inférieure de la chaîne. Voir au chapitre Mesures anti-rebond.
- Si la chaîne se coince ou si la pièce à scier se casse, cela dépend de deux raisons: le support de la pièce avant et après le sciage et l’état de tension de la pièce.
Scier en utilisant la méthode ”poussée” implique un risque accru de rebond. Voir au chapitre Mesures anti-rebond.
La liste suivante indique comment se tirer des situations les plus couramment rencontrées par les utilisateurs de tronçonneuses.
Le tronc est couché à même le sol. Il n’y a aucun risque de coinçage de la chaîne ou de fendage de la pièce à scier. Par contre, il existe un risque important que la chaîne rencontre le sol après le sciage.
Élagage = consiste à ébrancher un arbre abattu. Fendage = consiste à casser la pièce avant que l’entaille ne soit terminée.
Maintenir le plein régime et se préparer à toute éventualité.
Risque important de coinçage de la chaîne.
être effectués sur un terrain aussi favorable que possible. Chercher à sécuriser au maximum la position de travail. Il convient avant tout éviter que l’arbre abattu ne s’accroche à un autre arbre. Voir les instructions au chapitre Solution à un abattage raté.
Après avoir décidé du sens d’abattage de l’arbre, déterminer dans quel sens l’arbre aura tendance à s’abattre naturellement. Les facteurs déterminants sont: Finir la coupe par en dessous, de manière que les traits de coupe se rencontrent.
Couper les branches gênantes par étapes, une par une.
Éliminer les branches basses en procédant de haut en bas et en ayant le tronc entre soi et la tronçonneuse. Ne jamais travailler plus haut que les épaules.
Le trait de chute se fait de l’autre côté du tronc et doit être parfaitement horizontal. Se tenir à gauche de l’arbre et utiliser la méthode tirée. Placer le trait de chute à environ 3-5 cm (1,5-2 pouces) audessus du plan horizontal de l’encoche. Dégager les taillis autour du tronc et éviter les obstacles tels que pierres, branches cassées, fondrières, etc. pour s’assurer d’une voie de retraite facile au moment de la chute. La voie de retraite doit être à 135° derrière le sens de chute prévu de l’arbre. Placer le patin d’ébranchage (s’il y en a un de monté) derrière la charnière. Scier à plein régime et enfoncer graduellement le guide-chaîne dans le tronc. Attention si l’arbre se déplace dans le sens opposé au sens de chute choisi. Introduire un coin ou un bras de levier dans le trait de chute dès que la profondeur de coupe le permet.
L’abattage est constitué de trois entailles. On procède d’abord à l’encoche qui comprend une entaille supérieure et une entaille inférieure, puis à l’abattage proprement dit grâce au trait de chute. Un emplacement correct de ces entailles permet de déterminer le point de chute de l’arbre de manière très précises. Encoche Pour effectuer l’encoche, commencer par l’entaille supérieure. Se tenir à droite de l’arbre en utilisant la méthode tirée.
Voir les instructions au chapitre Technique de base pour la coupe.
Récupération d’un arbre accroché Une fois l’encoche et le trait de chute terminés, l’arbre commence à tomber de lui-même ou à l’aide d’un coin ou d’un bras de levier.
Le plus sûr est d’utiliser un treuil. •
Se placer de façon à ne pas se trouver dans la trajectoire de la branche/de l’arbre lors de la détente.
Se tenir bien d’aplomb et en position sûre. Travailler depuis la gauche du tronc. Se tenir aussi proche que possible de la tronçonneuse pour mieux la maîtriser. Si possible, prendre appui sur le tronc avec le corps de la tronçonneuse.
S’assurer que le frein de chaîne ne s’est pas déclenché en amenant l’arceau protecteur contre l’étrier de la poignée avant.
Serrer les écrous du guide à l’aide de la clé universelle tout en maintenant levé le pignon du guide.
(frein de chaîne). Déposer la protection de transport (A). La tension d’une chaîne neuve doit être vérifiée fréquemment pendant son rodage. Vérifier régulièrement la tension. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie.
Commencer par le dessus du guide.
Monter le carter d’embrayage et localiser le goujon de tension de la chaîne dans l’ouverture du guide. S’assurer que les maillons d’entraînement s’engagent dans le pignon et que la chaîne est correctement placée dans la gorge du guide. Serrer les écrous du guide à la main.
Pour monter le patin d’ébranchage, contacter un atelier d’entretien.
Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir. Serrer soigneusement le bouchon du réservoir après le remplissage. Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche.
Ne pas démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas montés. Sinon, l’embrayage risque de se détacher et de causer des blessures personnelles.
Placer la machine sur un support stable. Veiller à adopter une position stable et à ce que la chaîne ne puisse pas entrer en contact avec quoi que ce soit.
Ralenti accéléré: Un ralenti accéléré combiné au starter est obtenu quand la commande est en position de starter.
Ne jamais enrouler la corde du lanceur autour de la main.
Le carburateur comporte trois possibilités de réglage: -
Une fois la machine rodée, le réglage fin doit être effectué. Ce réglage doit impérativement être confié à une personne qualifiée. Régler d’abord le pointeau L et ensuite la vis de ralenti T et finalement le pointeau H. Régimes recommandés: Régime d’emballement La vis T règle la position de la commande de l’accélération au ralenti. Si la vis T est tournée dans le sens des aiguilles d’une montre, on obtient un régime de ralenti plus haut; si elle est tournée dans le sens contraire des aiguilles d’une montre, on obtient un régime de ralenti plus bas.
Pour assurer une bonne lubrification de base (rodage) des éléments du moteur, le carburateur doit être réglé pour un mélange un peu plus riche les 3-4 premières heures d’utilisation de la tronçonneuse. Pour obtenir ce mélange, régler le régime d’emballement à un niveau inférieur de 600700 tr/min au régime maximum d’emballement recommandé. S’il n’est pas possible de contrôler le régime d’emballement à l’aide d’un compte-tours, ne pas régler le pointeau H pour un mélange plus pauvre que celui indiqué par le réglage de
REMARQUE! Si la chaîne tourne au ralenti, tourner la vis T dans le sens contraire des aiguilles d’une montre jusqu’à ce que la chaîne s’arrête.
10 secondes environ. Tourner ensuite le pointeau H dans le sens contraire des aiguilles d’une montre, d’un quart de tour. Faire tourner de nouveau la machine à plein régime pendant dix secondes environ et écouter la différence au niveau du régime d’emballement. Répéter cette procédure après avoir encore dévissé le pointeau H d’un quart de tour.
Un carburateur correctement réglé signifie que la machine répond promptement à une accélération et qu’elle fait des bulles à plein régime. De plus, la chaîne ne doit jamais tourner au ralenti. Si le pointeau L est réglé trop pauvrement, les démarrages risquent d’être difficiles et les accélérations médiocres. Un pointeau H réglé sur un mélange trop pauvre résulte en une perte de puissance de la machine, de mauvaises accélérations et/ou des détériorations du moteur.
électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.
REMARQUE! Utiliser de la graisse pour paliers de bonne qualité ou de l’huile moteur.
Une grille encrassée cause une surchauffe du moteur, entraînant des détériorations au niveau du cylindre et du piston. Ne jamais se servir d’une machine dont le silencieux est endommagé.
Les ailettes de refroidissement sur le cylindre.
élevée peut causer la formation de gel dans le carburateur plus tôt que prévu. Le chauffage du carburateur fonctionne uniquement lorsque le sélecteur à trois voies se trouve en position ”II”.
L’épuration centrifuge fonctionne comme suit: l’air d’alimentation du carburateur est admis à travers le lanceur. Les impuretés sont éjectées par la force centrifuge générée par le ventilateur. La position ”0” correspond à l’état de circuit ouvert. Il alimente en courant le chauffage des poignées en position ”I”, et en position ”II”, il alimente en courant le carburateur.
REMARQUE! Si le kit spécial hiver est utilisé ou si des mesures sont prises pour augmenter la température, il convient de revenir au réglage normal, dans la mesure où la machine est alors utilisée dans des conditions de températures normales. Sinon il y a risque de surchauffe avec pour conséquence de graves dommages au moteur. IMPORTANT! Tout entretien autre que celui indiqué dans ce manuel doit être effectué par un réparateur qualifié (concessionnaire).
