EN Operator's Manual, 6-23
La ubicación junto al río Huskvarna era lógica dado que el río se utilizaba para generar energía hidráulica. Durante los más de 300 años de existencia de la fábrica Husqvarna, se han fabricado productos innumerables; desde estufas de leña hasta modernas máquinas de cocina, máquinas de coser, bicicletas, motocicletas, etc. En 1956 se introdujo el primer cortacésped motorizado, seguido de la motosierra en 1959; y es en este segmento en el que actualmente trabaja Husqvarna.
El operador debe manejar la motosierra con ambas manos.
18 Depósito de combustible 19 Estrangulador/Bloqueo del acelerador de arranque 20 Mango trasero 21 Botón de parada (Conexión y desconexión del encendido.) 22 Tornillos de reglaje del carburador 23 Bomba de combustible 24 Etiqueta adhesiva de información y advertencia 25 Tornillo de tensado de cadena 26 Protección de la espada 27 Llave combinada 28 Manual de instrucciones
Equipo de corte MONTAJE Montaje de la espada y la cadena MANIPULACION DEL COMBUSTIBLE Carburante Repostaje Seguridad en el uso del combustible ARRANQUE Y PARADA Arranque y parada TÉCNICA DE TRABAJO Antes de utilizar la máquina: Instrucciones generales de trabajo Medidas preventivas de las reculadas MANTENIMIENTO Generalidades Ajuste del carburador Control, mantenimiento y servicio del equipo de seguridad de la motosierra Declaración CE de conformidad
24 25 En este capítulo se explican los componentes de seguridad de la máquina y sus funciones. Para el control y mantenimiento, vea las instrucciones del capítulo Control, mantenimiento y servicio del equipo de seguridad de la motosierra. Vea el capítulo Componentes de la máquina para ver dónde están situados estos componentes en su máquina. La vida útil de la máquina puede acortarse y el riesgo de accidentes puede aumentar si el mantenimiento de la máquina no se hace de forma adecuada y si los trabajos de servicio y/o reparación no se efectúan de forma profesional. Para más información, consulte con el taller de servicio oficial más cercano.
• El freno de cadena debe estar activado cuando se arranca la motosierra, para impedir que la cadena gire. • Utilice el freno de cadena como 'freno de estacionamiento' al arrancar y para los traslados cortos a fin de prevenir accidentes por contacto involuntario de usted o el entorno con la cadena de sierra en movimiento. • El freno de cadena se desacopla empujando la protección contra reculadas hacia atrás, contra el mango delantero. • Las reculadas pueden ser rapidísimas y muy violentas. La mayoría de las reculadas son pequeñas y, por tanto, no siempre activan el freno de cadena. En estos casos debe sujetarse la motosierra con fuerza, sin soltarla. • El modo de activación del freno de cadena, manual o por inercia, depende de la fuerza de la reculada y de la posición de la motosierra en relación al objeto con el que toca el sector de riesgo de reculada de la espada. En reculadas fuertes y con el sector de riesgo de reculada de la espada lo más lejos posible del usuario, el freno de cadena está diseñado para ser activado por su propio contrapeso (inercia) en el sentido de reculada. En las reculadas poco violentas, o al trabajar con el sector de riesgo de reculada cerca del usuario, el freno de cadena se activa manualmente con la mano izquierda. • En posición de tala, la mano izquierda está en una posición que permite la activación manual del freno de cadena. Con este agarre, cuando la mano izquierda está colocada de forma que no puede influir en el movimiento de la protección contra reculada, el freno de cadena sólo se puede activar mediante la función de inercia.
No. Hace falta una fuerza determinada para mover la protección contra reculada hacia adelante. Si su mano
No. En primer lugar, su freno debe funcionar. Es fácil probar el freno; vea las instrucciones del capítulo Control, mantenimiento y servicio del equipo de seguridad de la motosierra. Recomendamos que haga esta prueba antes de empezar cada turno de trabajo. En segundo lugar, la reculada debe tener la fuerza suficiente para activar el freno de cadena. Si el freno de cadena fuera demasiado sensible, se activaría constantemente, lo que sería molesto.
Su máquina incorpora un sistema amortiguador diseñado para reducir al máximo posible las vibraciones y optimizar la comodidad de uso.
• Reducir la propensión a las reculadas de la máquina. • Reduce la ocurrencia de salidas y roturas de la cadena de sierra. • Proporciona un resultado de corte óptimo. • Aumentar la duración del equipo de corte. • Evita el aumento de los niveles de vibraciones.
• ¡Utilice solamente el equipo de corte recomendado por nosotros! Vea las instrucciones bajo el titular Equipo de corte reductor de reculadas
• Ancho de la guía de la espada (pulgadas/mm). El ancho de la guía de la espada debe estar adaptado al ancho del eslabón de arrastre de la cadena. • Orificio para aceite de cadena y orificio para pasador tensor de cadena. La espada debe estar adaptada al diseño de la motosierra. Cadena • Paso de cadena (=pitch) (pulgadas) • Ancho del eslabón de arrastre (mm/pulgadas)
• Compruebe que la cadena esté bien tensada. Con un tensado insificiente, la cadena tiene inestabilidad lateral, lo cual dificulta el afilado correcto. • Afile siempre desde el interior del diente hacia fuera. En el retorno, suavice la presión de la lima. Primero, afile todos los dientes de un lado y, luego, vuelva la motosierra y afile los dientes del otro lado. • Afile todos los dientes a la misma longitud. Cuando sólo queden 4 mm (0,16") de la longitud de diente, la cadena está desgastada y debe cambiarse. (8) Generalidades sobre el ajuste de la profundidad de corte • Al afilar el diente de corte se reduce la altura del talón de profundidad (= profundidad de corte). Para mantener una capacidad máxima de corte hay que bajar el talón de profundidad al nivel recomendado. En lo referente a la profundidad de corte de la cadena de su motosierra, vea el capítulo Datos técnicos.
• Con la punta de la espada hacia arriba, tense la cadena enroscando el tornillo tensor con la llave combinada. Tense la cadena hasta que deje de colgar en la parte inferior de la espada. (11) • Con la llave combinada, apriete las tuercas de la espada sujetando al mismo tiempo la punta de la misma. Compruebe que la cadena pueda girarse a mano con facilidad y que no cuelgue en la parte inferior de la espada. (12)
Para comprobar el desgaste de la cadena que utiliza, le recomendamos que la compare con una cadena nueva. Cuando sólo queden 4 mm de longitud de diente cortante, la cadena está gastada y debe cambiarse.
Lime si es necesario. (13) • Si la guía de la espada presenta un desgaste anormal. Cambie la espada si es necesario. (14) • Si la punta de la espada presenta un desgaste anormal o irregular. Si se ha formado una ”cavidad” al final del radio de la punta, en la parte inferior de la espada, es señal de que Ud. ha utilizado la máquina con un tensado de cadena insuficiente. • Para obtener una duración óptima, la espada debe girarse cada día.
• Compruebe que el canal de aceite de cadena en la espada esté abierto. Límpielo si es necesario. • Compruebe que la guía de la espada esté limpia. Límpiela si es necesario. • Compruebe que el cabezal de rueda de la espada gire con facilidad y que su orificio de lubricación esté abierto. Limpie y lubrique si es necesario. Si la lubricación de la cadena no funciona después de efectuar los controles y medidas anteriores, contacte a su taller de servicio. Piñón de arrastre de la cadena El tambor del embrague lleva uno Piñón Spur (piñón soldado en el tambor). Compruebe regularmente el nivel de desgaste del piñón de arrastre de la cadena y cámbielo si presenta un
Compruebe que los filos de los eslabones de corte estén orientados hacia delante en la parte superior de la espada. Monte la cubierta del embrague (el freno de cadena) y ponga el vástago de tensado de cadena en el orificio de la espada. Compruebe que los eslabones de arrastre de la cadena encajen en el piñón de arrastre y que la cadena esté bien colocada en la guía de la espada. Apriete a mano las tuercas de la espada.(17) Tense la cadena enroscando en el sentido de las agujas del reloj el tornillo de tensado con la llave combinada. La cadena debe tensarse hasta que deje de colgar en la parte inferior de la espada. Vea las instrucciones del capítulo Tensado de la cadena de sierra. (18) La cadena está correctamente tensada cuando no cuelga en la parte inferior de la espada y puede girarse fácilmente con la mano. Apriete las tuercas de la espada con la llave combinada, sujetando al mismo tiempo la punta de la espada. (19)
• Agite bien la mezcla de combustible antes de ponerla en el depósito de combustible de la máquina.
Lave las partes del cuerpo que han entrado en contacto con el combustible. Use agua y jabón. 3 Si hay fugas de combustible en la máquina. Compruebe regularmente si hay fugas en la tapa del depósito o en los conductos de combustible.
Asegúrese de que no haya terceros desautorizados en la zona de trabajo.
Arranque: El freno de cadena debe estar activado al poner en marcha la motosierra. Active el freno moviendo la protección contra reculadas hacia delante. (21) 1. Bomba de combustible: Presione varias veces la burbuja de goma de la bomba de combustible hasta que comience a llenarse de combustible. No es necesario llenarla totalmente. (24) 2. Estrangulador: Extraiga completamente el estrangulador azul hasta que alcance la posición ESTRANGULAMIENTO TOTAL. Cuando el mando de estrangulador está totalmente extraído, se ajusta automáticamente una posición de aceleración de arranque correcta. (22) Aceleración de arranque: Para la función combinada de estrangulamiento/aceleración de arranque ponga el estrangulador en la posición de estrangulamiento. (23)
Agarre el mango delantero con la mano izquierda. Pise la parte inferior del mango trasero con el pie derecho y presione la motosierra contra el suelo. 3. Agarre la empuñadura de arranque con la mano derecha y tire lentamente del cordón hasta que advierta una resistencia (agarran los ganchos de arranque). Luego, dé tirones rápidos y fuertes. Nunca enrosque el cordón de arranque alrededor de la mano. (26) ¡NOTA! No extraiga el cordón de arranque al máximo, y no suelte la empuñadura de arranque si ha extraido todo el cordón. Ello puede ocasionar averías en la máquina. 4. Introduzca el estrangulador en el ajuste ”1/2 estrangulador” en cuanto el motor arranque; oir una especie de soplido. (22) 5. Reponga con firmeza el estrangulador a su posición inicial y repita el intento hasta que el motor arranque. (27) Deje que el motor se caliente durante 30 segundos, a continuación apriete el acelerador para ponerlo al ralentí en condiciones normales.
Tenga en cuenta el riesgo de inhalación de los gases de escape del motor. • Observe el entorno y asegúrese de que no haya riesgo de tocar a personas o animales con el equipo de corte. • Sujete siempre la motosierra con ambas manos. Agarre la empuñadura trasera con la mano derecha y la empuñadura delantera con la mano izquierda. Todos los usuarios, diestros o zurdos, deben usar este agarre. Agarre con firmeza, con todos los dedos alrededor de las empuñaduras de la motosierra. (31)
4 Compruebe que el botón de parada funciona bien y está en buen estado. 5 Compruebe que todos los mangos estén libres de aceite. 6 Compruebe que el sistema de amortiguación de vibraciones funcione y no esté dañado. 7 Compruebe que el silenciador esté firmemente montado y en buenas condiciones. 8 Compruebe que todas las piezas de la motosierra estén bien apretadas, no presenten daños y estén presentes. 9 Compruebe que el retén de cadena esté montado y en buenas condiciones. 10 Controle el tensado de la cadena.
¡IMPORTANTE! Este capítulo se refiere a las reglas de seguridad básicas para el trabajo con una motosierra. En ningún caso, su contenido podrá sustituir a los conocimientos, formación y experiencia práctica de un profesional. Por consiguiente, cuando no esté seguro de cómo utilizar la máquina, consulte a un experto. Diríjase a la tienda donde compró la motosierra, al taller de servicio o a un usuario de motosierras experto. ¡Evite los trabajos para los que no se sienta suficientemente cualificado! No utilice la motosierra hasta que haya comprendido el significado de las reculadas y la forma de evitarlas. Vea las instrucciones bajo el título Medidas preventivas de las reculadas. No utilice la motosierra hasta que haya comprendido la diferencia entre las técnicas de corte con la parte superior y la parte inferior de la espada. Vea las instrucciones de los capítulos Medidas preventivas de las reculadas y Equipo de seguridad de la máquina. Utilice el equipo de protección personal. Vea las instrucciones bajo el título Equipo de protección personal.
1 Observe el entorno para: • Comprobar que no hayan personas, animales, etc., que puedan influir en su control de la máquina. • Impedir que eventuales personas o animales puedan entrar en contacto con la cadena o sean alcanzadas o lesionadas por un árbol derribado. ¡NOTA! Siga las instrucciones mencionadas arriba y no utilice la motosierra sin que haya alguien a quien recurrir en caso de accidente.
Si se trabaja con negligencia, el sector de riesgo de reculada de la espada puede tocar involuntariamente una rama, un árbol u otro objeto y producir una reculada.
El corte con la parte inferior de la espada, en sentido descendente desde la parte superior del objeto a cortar, se denomina de corte con cadena tirante. La motosierra es tirada hacia el árbol y el canto delantero del cuerpo se apoya contra el tronco. Con esta técnica de cadena tirante, el usuario controla mejor la motosierra y la situación del sector de riesgo de reculada de la espada. 9 Siga las instrucciones de afilado y mantenimiento de la espada y la cadena. Al cambiar la espada y la cadena sólo deben utilizarse las combinaciones recomendadas por nosotros. Vea las instrucciones bajo los títulos Equipo de corte y Datos técnicos.
2 El objeto que se corta no debe partirse. 3 Durante el tronzado y después del mismo, la cadena de la sierra no debe tocar el suelo ni objeto alguno. 4 ¿Hay riesgo de reculada? 5 ¿Puede la configuración del terreno y el entorno influir en su estabilidad y seguridad para caminar y mantenerse de pie? El atasco de la cadena y la partición del objeto de corte pueden deberse a dos factores: el apoyo del objeto antes y después del tronzado, y si el objeto a cortar está tenso. En la mayoría de casos, estos factores pueden evitarse efectuando el tronzado en dos etapas: por arriba y por abajo. Así se neutraliza la propensión del objeto a cortar a apretar la cadena o a partirse. ¡IMPORTANTE! Si la cadena se atasca en el surco: ¡Pare el motor! No intente sacar la motosierra por la fuerza. Si lo hace, puede accidentarse con la cadena cuando se suelta repentinamente la motosierra. Para soltar la motosierra, utilice una palanca. A continuación, se indica un listado teórico de la forma de tratar las situaciones más comunes con que puede enfrentarse un usuario de motosierra. Desramado Para cortar ramas gruesas deben aplicarse los mismos principios que para el tronzado. Corte las ramas difíciles por partes. Otro factor muy importante, que no afecta a la dirección de derribo pero sí a su seguridad personal, es el control de que el árbol no tenga ramas dañadas o ”muertas” que puedan romperse por sí solas y dañarle a Ud. durante la tala. Ante todo, debe evitarse que el árbol derribado se atasque en otro árbol. Es muy peligroso retirar un árbol atascado y hay un elevado riesgo de accidente. Vea las instrucciones bajo el título Tratamiento de una tala fallida. ¡IMPORTANTE! En momentos críticos de la tala deberán levantarse los protectores auriculares apenas termine el aserrado, a fin de poder advertir ruidos y señales de advertencia. Corte de ramas bajas y camino de retirada Desrame el ronco hasta la altura del hombro. Es más seguro trabajar de arriba a abajo y tener el tronco entre usted y la motosierra. Limpie la vegetación que hay alrededor del árbol y elimine los eventuales obstáculos (piedras, ramas, huecos, etc.) para tener preparado un camino de retirada cuando empiece a caer el árbol. El camino de retirada debe estar a unos 135°, oblicuamente hacia atrás, de la dirección de derribo prevista. (39) 1 Zona de riesgo 2 Vía de retirada 3 Dirección de derribo Tala
La distancia de seguridad entre el árbol a talar y el lugar de trabajo más cercano debe ser de 2,5 longitudes de árbol. Asegúrese de que no haya nadie en esta ”zona de riesgo” antes de la tala y durante la misma. (38)
• Inclinación • Torcimiento Corte de derribo El corte de derribo se hace en el lado opuesto del árbol y debe ser perfectamente horizontal. Sitúese a la izquierda del árbol y corte con cadena tirante.
La faja de desgaje funciona como una bisagra que dirige la dirección de derribo del árbol. (43) Se pierde completamente el control de la dirección de derribo del árbol si la faja de desgaje es demasiado pequeña o se atraviesa al cortar, o si los cortes de indicación y derribo están mal situados. Cuando están terminados los cortes de indicación y de derribo, el árbol debe empezar a caer; bien por sí solo, o con ayuda de la cuña de derribo o de la barra desgajadora. Recomendamos emplear una longitud de espada mayor que el diámetro del tronco para que los cortes de derribo e indicación se puedan hacer con un 'corte sencillo'. Vea las instrucciones del capítulo Datos técnicos en lo referente a las longitudes de espada recomendadas para su modelo de motosierra. Hay técnicas para la tala de árboles con diámetros de tronco más grandes que la longitud de la espada. Estas técnicas conllevan un riesgo considerable de que el sector de riesgo de reculada de la espada toque un objeto.
Derribo de un árbol ”atascado” Es muy peligroso retirar un árbol atascado y hay un elevado riesgo de accidente. No intente nunca cortar árboles talados apoyados sobre otros. No trabaje nunca dentro de la zona de riesgo de árboles talados atascados y suspendidos. El método más seguro es utilizar un torno. • Montado en un tractor • Portátil Corte de árboles y ramas tensos Preparativos: Estime el sentido de la tensión y dónde tiene su punto de ruptura (es decir, el punto en el que se rompería si se siguiera tensando). Determine la forma más segura de soltar la tensión y también, si Ud. puede hacerlo. En situaciones muy complicadas, el único método seguro consiste en utilizar un torno en vez de la motosierra. Generalidades: Sitúese de modo que no haya riesgo de que sea alcanzado por el tronco/la rama cuando se suelte. Haga uno o varios cortes en el punto de ruptura o cerca del mismo. Corte a la profundidad requerida y con el número de cortes necesarios para que la tensión del tronco/la rama se suelte lo suficiente para que el tronco/la rama se ”parta” en el punto de ruptura.
La reculada sigue siempre el sentido del plano de la espada. Lo más común es que la motosierra y la espada reboten hacia atrás en sentido ascendente, hacia el usuario. También hay otros sentidos de reculada dependiendo de la posición de la motosierra en el momento en que el sector de riesgo de reculada de la espada toca un objeto. La reculada sólo puede producirse cuando el sector de riesgo de reculada de la espada toca un objeto. (45) Desramado
Controle regularmente que el punto más desgastado de la cinta de freno tenga un mínimo de 0,6 mm de grosor. Control de la protección contra reculadas Compruebe que la protección contra reculadas esté intacta, sin defectos visibles como, por ejemplo, grietas. Empuje la protección contra reculadas adelante y atrás para comprobar que se mueve con facilidad y que está firmemente anclada a su articulación en la cubierta del embrague. (47) Control de la función de inercia Mantenga la motosierra, con el motor parado, sobre un tocón u otro objeto estable. Suelte la empuñadura delantera y deje caer la motosierra por su propio peso, rotando en la empuñadura trasera, contra el tocón. El freno de cadena debe activarse cuando la punta de la espada toca el tocón. (48) Control del efecto de frenado Coloque la motosierra sobre una base firme y arránquela. Fíjese que la cadena no entre en contacto con el suelo u otro objeto. Consulte las instrucciones bajo el título Arranque y parada. Sostenga la motosierra con firmeza, agarrando los mangos con todos los dedos. Compruebe que el captor de cadena esté intacto y que esté firmemente montado al cuerpo de la motosierra.
Una motosierra HUSQVARNA puede equiparse con varios tipos de filtro de aire, según el medio de trabajo, el clima, la estación del año, etc. Consulte a su distribuidor para mayor información.
Aclaración! ¡Utilice siempre el tipo de bujía recomendado! Una bujía incorrecta puede arruinar el pistón y el cilindro. Asegúrese de que la bujía tenga supresión de perturbaciones radioeléctricas.
Nunca utilice un silenciador sin una rejilla apagachispas o con una rejilla apagachispas defectuosa. Los usuarios particulares normales no necesitan cambiar el silenciador ni el apagachispas. Después de 75 horas de uso, se recomienda cambiar el silenciador en un distribuidor oficial de Hisqvarna.
El filtro de aire debe limpiarse regularmente de polvo y suciedad para evitar: • Fallos del carburador • Problemas de arranque • Reducción de la potencia • Desgaste innecesario de las piezas del motor. • Un consumo de combustible excesivo. • Desmontar el filtro de aire (3) después de quitar la cubierta del cilindro, el tornillo (1) y la cubierta del filtro de aire (2). Al montar el filtro de aire, comprobar que las juntas quedan bien apretadas contra el soporte del filtro. Limpiar el filtro cepillándolo o agitándolo. (50) Para una limpieza a fondo del filtro, lávelo en agua jabonosa.
Pulire se necessario. • Controllare che la rotella di punta giri liberamente e che il foro di lubrificazione sia pulito. Pulire e lubrificare se necessario.
• Per la massima durata girare la lama giornalmente.
MANEJO DE COMBUSTÍVEL Combustível Abastecimento Segurança no manejo de combustível Esquema de manutenção ESPECIFICAÇÕES TÉCNICAS Especificações técnicas Combinações de lâmina e corrente Certificado CE de conformidade
136 137 Equipamento de segurança da máquina. Use o equipamento de corte recomendado e verifique o seu estado. Ver as instruções na secção Instruções gerais de trabalho. Controle o funcionamento dos detalhes de segurança da moto-serra. Ver as instruções nas secções Instruções gerais de trabalho e Instruções gerais de segurança.
- de 8 de Maio de 2000 ”referente à emissões sonoras para as imediações” 2000/14/CE. Para informações referentes às emissões sonoras, ver o capítulo Especificações técnicas. Foram respeitadas as normas seguintes: EN ISO 12100-2:2003, CISPR 12:2001, EN ISO 11681-1:2004 Entidade competente: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suécia, executou o controle de tipo da CE segundo a directiva de máquina (2006/42/CE) artigo 12, alínea 3b. O certificado do controle de tipo da CE conforme anexo IX têm o número: 0404/09/2047. Além disso, SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suécia, emitiu certificado de conformidade com o anexo V da directiva do conselho de 8 de Maio de 2000 ”referente a emissões sonoras para as imediações” 2000/14/CE. Os certificados têm os números: 26/161/001 - 240, 236, 26/161/002 - 235. A moto-serra fornecida está em conformidade com a que foi apresentada para controle de tipo da CE. Huskvarna, 29 de Dezembro de 2009

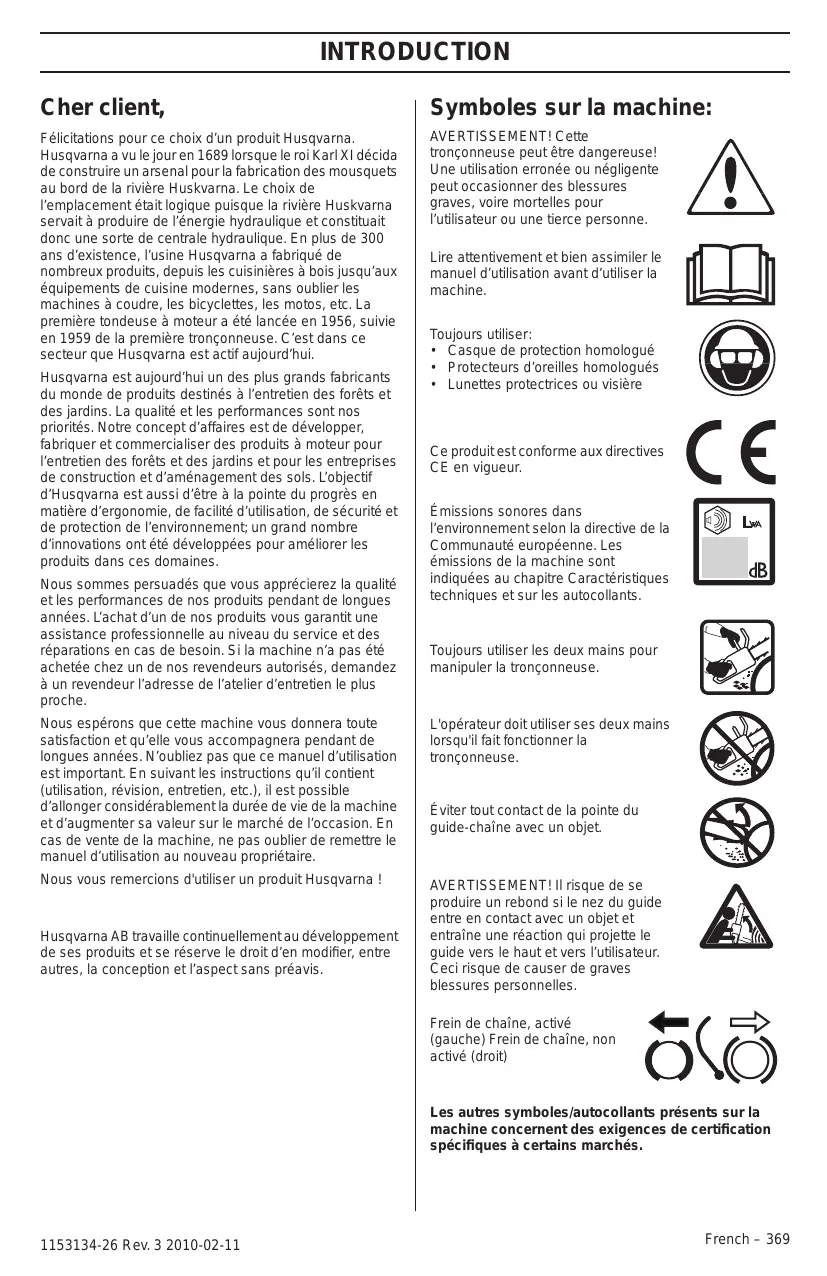

Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l’emplacement était logique puisque la rivière Huskvarna servait à produire de l’énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d’existence, l’usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu’aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C’est dans ce secteur que Husqvarna est actif aujourd’hui.
Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou une tierce personne.
Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L’achat d’un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l’adresse de l’atelier d’entretien le plus proche.
Toujours utiliser: • Casque de protection homologué CE en vigueur. Émissions sonores dans l’environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.
(utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire.
Ceci risque de causer de graves blessures personnelles.
(gauche) Frein de chaîne, non activé (droit)
4 Capot de cylindre 5 Arceau protecteur 24 Autocollant d’information et d’avertissement 25 Vis de tendeur de chaîne 26 Fourreau protecteur du guide-chaîne 27 Clé universelle 28 Manuel d’utilisation
Mesures à prendre avant de mettre en usage une tronçonneuse neuve Important! Utilisez toujours votre bon sens Équipement de protection personnelle Équipement de sécurité de la machine Équipement de coupe MONTAGE Montage du guide-chaîne et de la chaîne MANIPULATION DU CARBURANT Carburant Remplissage de carburant Sécurité carburant DÉMARRAGE ET ARRÊT Démarrage et arrêt TECHNIQUES DE TRAVAIL Avant chaque utilisation: Méthodes de travail Mesures anti-rebond ENTRETIEN Généralités Réglage du carburateur Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse Silencieux Filtre à air Bougie Schéma d’entretien • Vérifier le montage et le réglage de l’outil de coupe. Voir les instructions au chapitre Montage. • Remplissez de carburant et démarrez la tronçonneuse. Voir les instructions aux chapitres Manipulation du carburant et Démarrage et arrêt. • Ne pas utiliser la tronçonneuse avant que la chaîne ait reçu une quantité suffisante d’huile de chaîne. Voir les instructions au chapitre Lubrification de l’équipement de coupe. • Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.
Eviter tout contact avec ces éléments si le silencieux est endommagé. AVERTISSEMENT! Une inhalation prolongée des gaz d’échappement du moteur, du brouillard d’huile de chaîne et de la poussière de copeaux peut constituer un danger pour la santé. AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d’implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d’utiliser cette machine.
Ne modifiez jamais cette machine de façon à ce qu’elle ne soit plus conforme au modèle d’origine et n’utilisez jamais une machine qui semble avoir été modifiée. Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. N’utiliser que les accessoires recommandés dans ce manuel. Voir les chapitres Équipement de coupe et Caractéristiques techniques. REMARQUE! Utilisez toujours des lunettes de protection ou une visière faciale pour vous protéger d’une éventuelle projection d’objet. Une tronçonneuse peut projeter avec violence des objets, de la sciure et de petits morceaux de bois par exemple. Il peut en résulter des blessures graves, surtout au niveau des yeux.
Voir les instructions au chapitre Caractéristiques techniques.
Il est impossible de prévoir toutes les situations que vous pouvez rencontrer lorsque vous utilisez une tronçonneuse. Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n’êtes pas sûr de maîtriser. Si, après avoir lu ces instructions, vous n’êtes toujours pas sûr de la procédure à suivre, demandez conseil à un expert avant de poursuivre. N’hésitez pas à prendre contact avec votre revendeur ou avec nous si vous avez des questions sur l’utilisation de la tronçonneuse. Nous sommes à votre
N’hésitez pas à suivre une formation sur l’utilisation des tronçonneuses. Votre revendeur, votre établissement de formation forestière et votre bibliothèque peuvent vous renseigner sur le matériel de formation et les cours disponibles. Nous travaillons en permanence à l’amélioration de la conception et de la technique, des améliorations qui augmentent votre sécurité et votre efficacité. Rendez régulièrement visite à votre revendeur pour vous tenir au courant des nouveautés qui peuvent vous être utiles.
Porter des vêtements près du corps et ne risquant pas de gêner les mouvements. IMPORTANT! Des étincelles peuvent être produites par le silencieux, le guide-chaîne ou la chaîne par exemple. Veillez à toujours disposer des outils nécessaires à l’extinction d’un feu. Vous pouvez ainsi éviter des feux de forêt.
Cette section traite des équipements de sécurité de la machine et de leur fonction. Pour le contrôle et l’entretien, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Voir le chapitre Quels sont les composants? pour savoir où se trouvent équipements sur la machine. La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.
Votre tronçonneuse est équipée d’un frein de chaîne conçu pour arrêter la chaîne en cas de rebond. Le frein de chaîne réduit le risque d’accidents, mais seul l’utilisateur peut prévenir les accidents. Observer la plus grande prudence en utilisant la tronçonneuse et s’assurer que la zone de rebond du guidechaîne ne touche rien. • Le frein de chaîne (A) est activé soit manuellement (de la main gauche), soit avec la fonction d’inertie.(3) • Pousser l’arceau (B) vers l’avant pour activer le frein de chaîne. (3) • Ce mouvement actionne un mécanisme à ressort qui tend le ruban du frein (C) autour du système d’entraînement de la chaîne (D) (le tambour d’embrayage). (4) • L’arceau protecteur ne déclenche pas seulement le frein de chaîne. Il réduit aussi le risque que la main gauche ne se blesse à la chaîne en cas de perte de la prise sur la poignée avant. • Le frein de chaîne doit être activé quand la tronçonneuse est démarrée pour empêcher que la chaîne ne se mette à tourner. • Utilisez le frein de chaîne comme “frein de stationnement“ au démarrage et lors de courts déplacements, pour éviter une mise en marche involontaire de la tronçonneuse et les accidents. • Tirer l’arceau vers l’arrière contre la poignée avant pour désactiver le frein de chaîne. • Un rebond peut être rapide et très violent. Toutefois la plupart des rebonds sont courts et n’activent pas nécessairement le frein de chaîne. Dans ce cas, tenir fermement la tronçonneuse et ne pas la lâcher. • Le mode d’activation du frein de chaîne (manuel ou automatique par inertie) dépend de l’ampleur du rebond et de la position de la tronçonneuse par rapport à l’objet rencontré par la zone de danger du guide. Si le rebond est violent et si la zone de danger du guide se trouve loin de l’utilisateur, le frein de chaîne est activé par le contrepoids (inertie) du frein de chaîne dans le sens du rebond. En cas de rebond moins violent ou si, en raison de la situation de travail, la zone de danger du guide est proche de l’utilisateur, le frein de chaîne est activé manuellement par la main gauche. • En position d’abattage, la main gauche se trouve dans une position qui rend l’activation manuelle du frein de chaîne impossible. Dans cette position, quand la main gauche ne peut pas agir sur le mouvement de la protection anti-rebond, le frein de chaîne ne peut être activé que par inertie.
Ma main active-t-elle toujours le frein de chaîne en cas de rebond? Non. Il faut une certaine force pour pousser la protection anti-rebond vers l’avant. Si votre main ne fait qu’effleurer la protection anti-rebond ou glisse dessus, la force peut ne pas suffire pour déclencher le frein de chaîne. Vous devez aussi tenir fermement la poignée de la tronçonneuse quand vous travaillez. Ainsi, vous ne lâchez peut être jamais la poignée avant en cas de rebond et n’activez pas le frein de chaîne, ou n’activez pas le frein de chaîne avant que la tronçonneuse n’ait eu le temps de tourner sur une certaine distance. Dans un tel cas, il se peut que le frein de chaîne n’ait pas le temps d’arrêter la chaîne avant qu’elle ne vous heurte. Certaines positions de travail empêchent aussi votre main d’atteindre la protection anti-rebond pour activer le frein de chaîne, quand la tronçonneuse est tenue en position d’abattage par exemple.
Non. Le frein doit fonctionner. Il est facile de tester le frein, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Nous vous recommandons de le faire avant chaque journée de travail. Le rebond doit aussi être suffisamment violent pour activer le frein de chaîne. Si le frein de chaîne était trop sensible, il serait continuellement activé, ce qui serait gênant.
La protection de la main droite protège la main si la chaîne saute ou se casse et empêche les branchettes et brindilles de gêner la prise sur la poignée arrière.
La machine est équipée d’un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible. Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées. Le corps de la tronçonneuse, y compris l’équipement de coupe, est suspendu à l’unité poignées par l’intermédiaire de blocs anti-vibrants. Le sciage de bois durs (la plupart des feuillus) produit davantage de vibrations que celui des bois tendres (la plupart des conifères). Si la chaîne est mal affûtée ou défectueuse (type inadéquat ou affûtage défectueux), le taux de vibrations augmente.
Non. Tout d’abord, votre frein doit fonctionner pour assurer la protection souhaitée. Ensuite, il doit être activé comme décrit ci-dessus pour arrêter la chaîne en cas de rebond. Pour finir, le frein de chaîne peut être activé mais si le guide-chaîne est trop près de vous, le frein peut ne pas avoir le temps de ralentir et arrêter la chaîne avant que la tronçonneuse ne vous heurte. La seule façon d’éviter les rebonds et le danger qu’ils représentent est de faire attention et d’utiliser une méthode de travail correcte.
Le blocage de l’accélération est conçu pour empêcher toute activation involontaire de la commande de l’accélération. Quand le cliquet (A) est enfoncé dans la poignée (= quand l’utilisateur tient la poignée), la commande de l’accélération (B) est libérée. Lorsque la poignée est relâchée, la commande de l’accélération et le blocage de l’accélération reviennent à leurs positions initiales. Cette position signifie que la commande d’accélération est alors automatiquement bloquée sur le ralenti. (5)
De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Ces symptômes peuvent être accentués par le froid.
Le bouton d’arrêt est utilisé pour arrêter le moteur.
également vrai pour le régime au ralenti. Soyez très attentif aux risques d’incendie, surtout quand vous manipulez des gaz et/ou des substances inflammables.
Équipement de coupe Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct: • Réduire le risque de rebond de la machine. • Réduit le risque de saut ou de rupture de chaîne. • Permet des performances de coupe optimales. • Augmenter la durée de vie de l’équipement de coupe. • Évite l’augmentation du niveau de vibration.
• N’utiliser que l’équipement de coupe recommandé! Voir les instructions au chapitre Caractéristiques techniques. • Veiller à ce que les dents de la chaîne soient toujours bien affûtées! Suivre les instructions et utiliser le gabarit d’affûtage recommandé. Une chaîne émoussée ou endommagée augmente le risque d’accidents. • Veillez à travailler avec une épaisseur de copeau correcte! Suivez les instructions et utilisez le gabarit d’épaisseur de copeau recommandé. Une épaisseur de copeau trop importante augmente le risque de rebond. • Veiller à ce que la chaîne soit toujours bien tendue! Une tension de chaîne insuffisante augmente le risque de rupture de chaîne ainsi que l’usure du guide, de la chaîne et du pignon. • Maintenir l’équipement de coupe bien lubrifié et bien entretenu! Un équipement insuffisamment lubrifié augmente le risque de rupture de chaîne ainsi que l’usure du guide, de la chaîne et du pignon.
Une chaîne comporte un certain nombre de maillons, tant en modèle standard qu’en version anti-rebond. IMPORTANT! Aucune chaîne n’élimine le risque de rebond.
Afin de maintenir toutes les fonctions de sécurité sur l’équipement de coupe, vous devez remplacer les combinaisons chaîne/guide-chaîne usées ou abîmées par un guide-chaîne et une chaîne recommandés par Husqvarna. Voir le chapitre Caractéristiques techniques pour les combinaisons chaîne/guide-chaîne recommandées. Guide-chaîne • Longueur (pouces/cm) • Nombre de dents par pignon (T). • Pas de chaîne (=pitch) (pouces). Le pignon du nez et le pignon d’entraînement doivent correspondre à l’espace entre les maillons. Nombre de maillons entraîneurs (pce). La longueur du guide, le pas de chaîne et le nombre de dents au pignon donnent un nombre déterminé de maillons entraîneurs. • Jauge du guide-chaîne (mm/pouces). Celle-ci doit correspondre à la jauge des maillons entraîneurs de la chaîne. • Trou de graissage de chaîne et trou du tendeur de chaîne. Le guide-chaîne doit correspondre au modèle de tronçonneuse. Chaîne • Pas de chaîne (=pitch) (pouces) • Jauge du maillon entraîneur (mm/pouces) • Nombre de maillons entraîneurs (pce)
Voir les instructions au chapitre Caractéristiques techniques.
L’utilisation d’un équipement de coupe avec fonction antirebond ”intégrée” et un affûtage et un entretien corrects de la chaîne permettent de réduire les effets de rebond. Guide-chaîne Plus le rayon du nez est petit, plus la tendance au rebond est petite.
émoussées. Les dents de la chaîne sont considérées comme émoussées quand il faut forcer sur l’équipement de coupe pour qu’il traverse le bois et quand les copeaux sont très petits. Une chaîne très émoussée ne produit pas de copeaux du tout, seulement de la poudre de bois. • Une chaîne bien affûtée avance tout seule dans le bois, laissant de gros et longs copeaux. • La partie coupante de la chaîne consiste en un maillon coupant qui comporte une dent (A) et un limiteur d’épaisseur de copeau (B). La distance verticale entre ces éléments détermine la profondeur de coupe. (7) Quatre dimensions doivent être prises en compte lors de l’affûtage d’une dent.
Vous trouverez les informations nécessaires pour l’affûtage de la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.
Pour affûter une dent, une lime ronde et un gabarit d’affûtage sont nécessaires. Vous trouverez des informations sur le diamètre de lime ronde et le gabarit d’affûtage recommandés pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques. • S’assurer que la chaîne est tendue. Une tension insuffisante rend la chaîne instable latéralement, gênant ainsi l’affûtage de la chaîne. • Toujours limer de l’intérieur de la dent vers l’extérieur. Soulager la lime sur le mouvement de retour. Commencer par limer toutes les dents du même côté, retourner la tronçonneuse et limer de l’autre côté. • Limer de manière à amener toutes les dents à la même hauteur. Si la hauteur de dent est inférieure à 4 mm (0,16"), la chaîne est usée et doit être remplacée. (8) Généralités sur le réglage de l’épaisseur du copeau • Quand la dent est affûtée, l’épaisseur du copeau (=profondeur de coupe) diminue. Pour conserver une capacité de coupe maximale, le limiteur d’épaisseur du copeau doit être abaissé au niveau recommandé. Voir trouverez l’épaisseur de copeau recommandée pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.
• Le réglage de l’épaisseur du copeau doit être effectué sur des dents nouvellement affûtées. Nous recommandons de régler l’épaisseur du copeau tous les trois affûtages de chaîne. REMARQUE! Cette recommandation suppose que les dents n’ont pas été anormalement réduites lors de l’affûtage. • Pour le réglage de l’épaisseur du copeau, une lime plate et un gabarit d’épaisseur sont nécessaires. Nous vous recommandons d’utiliser notre gabarit d’affûtage pour l’épaisseur afin d’obtenir l’épaisseur souhaitée et le bon angle pour le limiteur d’épaisseur du copeau. • Mettez le gabarit d’affûtage sur la chaîne. Vous trouverez des informations sur l’utilisation du gabarit d’affûtage sur l’emballage. Utilisez une lime plate pour retirer l’excès sur la partie qui dépasse du limiteur d’épaisseur du copeau. L’épaisseur est correcte quand vous pouvez passer la lime sur le gabarit sans ressentir de résistance.
La tension de la chaîne doit être contrôlée après chaque plein d’essence. REMARQUE! Une nouvelle chaîne exige une période de rodage durant laquelle il faudra vérifier la tension plus souvent. En règle générale, il faut tendre la chaîne au maximum, mais pas au point de ne plus pouvoir la faire tourner manuellement. (9) • Dévisser les écrous du guide-chaîne fixant le carter d’embrayage/frein de chaîne. Utiliser une clé universelle. Resserrer ensuite les écrous du guidechaîne à fond manuellement. (10) • Soulever le nez du guide et tendre la chaîne en serrant la vis du tendeur de chaîne avec la clé universelle. Tendre la chaîne jusqu’à ce qu’elle ne soit plus molle sous le guide. (11) • Avec la clé universelle, serrer les écrous du guidechaîne tout en tenant levé le nez du guide. S’assurer que la chaîne peut tourner manuellement et ne pend pas sous le guide. (12)
L’huile de chaîne doit bien adhérer à la chaîne et posséder d’excellentes qualités de fluidité par tous les temps, aussi bien en été qu’en hiver. En tant que fabricant de tronçonneuses nous avons mis au point une huile de chaîne hautement performante et qui, grâce à sa base végétale, est de plus biodégradable. Nous recommandons l’utilisation de cette huile pour une durée de vie maximale de la chaîne et pour la protection de l’environnement. Si notre huile de chaîne n’est pas disponible, nous recommandons l’utilisation d’une huile de chaîne ordinaire. Ne jamais utiliser de l’huile usagée! Cela représente un danger pour vous, pour la machine et pour l’environnement. IMPORTANT! Si de l’huile de chaîne végétale est utilisée, démontez et nettoyez la gorge du guidechaîne et la chaîne avant de les remiser pour une période prolongée. Si vous ne le faites pas, l’huile de chaîne risque de s’oxyder et la chaîne pourrait se raidir et le pignon du nez gripper.
Contrôle de la lubrification de la chaîne • Vérifier la lubrification à chaque plein d’essence. Voir les instructions au chapitre Lubrification du pignon de nez du guide-chaîne. Diriger le nez du guide sur un objet fixe clair à une distance de 20 cm (8 pouces). Après 1 minute de marche à 3/4 de régime, l’objet clair doit nettement présenter un film d’huile en forme de ruban. En cas de mauvais fonctionnement de la lubrification de la chaîne: • Vérifier que le canal de graissage du guide-chaîne est bien ouvert. Le nettoyer au besoin. • S’assurer que la gorge du guide est propre. La nettoyer au besoin. • Vérifier que le pignon du nez tourne librement et que l’orifice de graissage est propre. Nettoyer et graisser au besoin. Si, après les contrôles et mesures ci-dessus, la lubrification de la chaîne n’est toujours pas satisfaisante, s’adresser obligatoirement à un atelier spécialisé. Pignon d’entraînement Le tambour d’embrayage est équipé d’une roue d’entraînement Spur (roue d’entraînement à chaîne soudée sur le tambour). Vérifier régulièrement le degré d’usure du pignon. Le remplacer en cas d’usure excessive. Le pignon doit être remplacé en même temps que la chaîne. Contrôle de l’usure de l’équipement de coupe Vérifier quotidiennement l’état de la chaîne et s’assurer: • Que les rivets et les maillons ne comportent pas de fissures. • Que la chaîne n’est pas raide. • Que les rivets et les maillons ne sont pas anormalement usés. Jetez la chaîne si un des points ci-dessus est vérifié. Il est recommandé de comparer avec une chaîne neuve pour évaluer le degré d’usure. Si la hauteur de dent est inférieure à 4 mm, la chaîne est usée et doit être remplacée. Guide-chaîne Vérifier régulièrement: • Qu’il n’y a pas de bavures sur les côtés extérieurs de la gorge. Les limer au besoin. (13) • Que la gorge du guide n’est pas anormalement usée. Remplacer le guide si nécessaire. (14) • Que le nez n’est pas anormalement ou irrégulièrement usé. Si un creux s’est formé à l’extrémité du rayon du nez (bord inférieur), la chaîne n’était pas suffisamment tendue.
Équipement de protection personnelle. L’utilisateur se doit d’éviter tous les travaux pour lesquels il se sent mal préparé. Voir aux chapitres Équipement de protection personnelle, Mesures antirebond, Équipement de coupe et Méthodes de travail. Éviter les situations susceptibles de provoquer des rebonds. Voir le chapitre Équipement de sécurité de la machine. Utiliser les équipements de coupe recommandés et en vérifier le bon état. Voir le chapitre Méthodes de travail. Vérifier le bon fonctionnement des équipements de sécurité de la tronçonneuse. Voir aux chapitres Méthodes de travail et Instructions générales de sécurité.
Toujours porter des gants lors de travail avec la chaîne afin de protéger les mains contre les blessures.
Déposer les écrous du guide-chaîne et le carter d’embrayage (frein de chaîne). Déposer la protection de transport.(A) (15) Positionner le guide-chaîne sur les écrous et l’amener à sa position la plus reculée. Placer la chaîne sur le pignon d’entraînement et dans la gorge du guide-chaîne. Commencer par le dessus du guide. (16) S’assurer que la face tranchante des dents est vers l’avant sur le dessus du guide. Montez le carter d'embrayage (frein de chaîne) et placez le goujon de tension de la chaîne dans l'ouverture du guide. Vérifiez que les maillons d'entraînement de la chaîne s'engagent dans le pignon et que la chaîne est correctement placée dans la gorge du guide. Serrez les écrous du guide à la main. (17) Tendre la chaîne en tournant la vis du tendeur de chaîne vers la droite à l’aide de la clé universelle. Tendre la chaîne
La chaîne est tendue correctement quand elle ne pend plus sous le guide et peut être avancée à la main sans difficulté. Serrer les écrous du guide à l’aide de la clé universelle tout en maintenant levé le pignon du guide. (19) La tension d’une chaîne neuve doit être vérifiée fréquemment pendant son rodage. Vérifier régulièrement la tension. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie. (20)
Pour monter le patin d’ébranchage, contacter un atelier d’entretien.
Remarque! La machine est équipée d’un moteur deux temps et doit toujours être alimentée avec un mélange d’essence et d’huile deux temps. Afin d’assurer un rapport de mélange correct, il est important de mesurer avec précision la quantité d’huile à mélanger. Pour le mélange de petites quantités de carburant, même de petites erreurs au niveau de la quantité d’huile affectent sérieusement le rapport du mélange.
(RON). Si le moteur utilise une essence d’un indice d’octane inférieur à 90, des cognements risquent de se produire. Ceci résulte en une augmentation de la température du moteur et une charge élevée au niveau des paliers pouvant causer de graves avaries moteur. • Pour les travaux utilisant un régime élevé continu (l’élagage, par ex.), il est recommandé d’utiliser un taux d’octane supérieur. Rodage La conduite à un régime trop élevé pendant de longues période doit être évitée pendant les 10 premières heures.
• Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air. • Ne jamais utiliser d’huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW). • Ne jamais utiliser d’huile pour moteurs à quatre temps. • Une huile de qualité médiocre ou un mélange huile/ carburant trop riche risquent de mettre en péril le fonctionnement du pot catalytique et d'en réduire la durée de vie. Rapport de mélange 1:50 (2%) avec huile deux temps HUSQVARNA. 1:33 (3%) avec d’autres huiles conçues pour des moteurs deux temps à refroidissement par air classés pour JASO FB/ISO EGB.
• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine. • Ne jamais préparer plus d’un mois de consommation de carburant à l’avance. • Si la machine n’est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.
• Il est recommandé d’utiliser une huile spéciale (huile pour chaîne) possédant de bonnes qualités d’adhérence pour la lubrification. • Ne jamais utiliser d’huile usagée. Ceci endommagerait la pompe à huile, le guide-chaîne et la chaîne. • Il est important d’utiliser une huile adaptée à la température de l’air (viscosité appropriée). • Les températures inférieures à 0°C rendent certaines huiles visqueuses. Ceci peut causer une surcharge de la pompe à huile, endommageant les pièces de la pompe. • Contacter l’atelier spécialisé pour obtenir des conseils sur le choix d’une huile de chaîne adéquate.
Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir. Serrer soigneusement le bouchon du réservoir après le remplissage. Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche.
• Veiller à une bonne aération lors du remplissage et du mélange de carburant (essence et huile 2 temps). • Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l’endroit où a été fait le plein. • Ne jamais démarrer la machine: 1 Si du carburant ou de l’huile de chaîne ont été répandus sur la machine. Essuyer soigneusement toute trace et laisser les restes d’essence s’évaporer. 2 Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l’eau et du savon. 3 S’il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.
• Remiser la tronçonneuse et le carburant de sorte que ni fuites ni émanations ne puissent entrer en contact avec une étincelle ou flamme. Par exemple machines électriques, moteurs électriques, contacteurs ou interrupteurs électriques, chaudières, etc. • Lors du remisage du carburant, n’utiliser que des récipients spécialement destinés à contenir du carburant. • En cas de longues périodes de remisage ou de transport de la tronçonneuse, les réservoirs de carburant et d’huile devront être vidés. Pour se débarrasser du surplus, s’adresser à la station-service la plus proche. • Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées. • La protection pour le transport doit toujours être montée sur l’équipement de coupe au cours du transport et du remisage de la machine, pour éviter tout contact involontaire avec la chaîne acérée. Même une chaîne immobile peut blesser gravement la personne qui la heurte.
Ne pas démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas montés. Sinon, l’embrayage risque de se détacher et de causer des blessures personnelles. Placer la machine sur un support stable. Veiller à adopter une position stable et à ce que la chaîne ne puisse pas entrer en contact avec quoi que ce soit. Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone la travail.
Démarrage: Le frein de chaîne doit être activé quand la tronçonneuse est démarrée. Activer le frein en poussant la protection anti-rebond vers l’avant. (21) 1. Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu’à ce que le carburant commence à remplir la poche. Il n’est pas nécessaire de remplir la poche complètement. (24) 2. Starter: Tirez au maximum sur la commande du starter / gaz de démarrage bleue (jusqu'à la position FULL CHOKE). Une fois la commande du starter complètement sortie, le ralenti accéléré est réglé automatiquement sur la puissance correcte. (22) Ralenti accéléré: Un ralenti accéléré combiné au starter est obtenu quand la commande est en position de starter. (23)
Saisissez la poignée avant de la main gauche. Maintenez la tronçonneuse au sol en plaçant votre pied droit dans la poignée arrière. 3. Saisissez la poignée du lanceur de la main droite, tirez la corde du lanceur lentement jusqu’à sentir une résistance (les cliquets se mettent en prise). Tirez ensuite rapidement et fermement jusqu’au démarrage du moteur. Ne jamais enrouler la corde du lanceur autour de la main. (26) REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.
TECHNIQUES DE TRAVAIL MONTAGE 4. Enfoncez la commande du starter au réglage « 1/2 starter » dès que le moteur s’allume. Il émet alors un son de « soufflement ». (22) 5. Continuez de tirer le lanceur avec force jusqu’à ce que le moteur démarre. (27) Laissez le moteur chauffer pendant trente secondes, puis appuyez sur la gâchette d'accélération pour régler un ralenti normal. Le frein de chaîne étant encore activé, le régime du moteur doit être mis sur le ralenti le plus vite possible en appuyant une fois sur la commande du starter. De cette façon, vous évitez une usure inutile du couplage, du tambour d'embrayage et de la bande de frein. Remarque! Réinitialiser le frein de chaîne en poussant la protection anti-rebond (marqué ”PULL BACK TO RESET”) contre l’étrier de la poignée. La tronçonneuse est maintenant prête à être utilisée. (28) Le bord arrière de la tronçonneuse(A) comporte un rappel simple des instructions de démarrage avec des illustrations décrivant les différentes étapes.
Procédez comme pour le moteur froid mais sans amener la commande du starter sur la position de starter. On obtient l'accélération de démarrage en tirant la commande du starter bleue en position de starter et en la repoussant sur sa position initiale. (25)
• Ne jamais mettre la machine en marche à l’intérieur. Les gaz d’échappement du moteur sont nocifs. • S’assurer que la zone de travail est bien dégagée et qu’aucune personne et aucun animal ne risquent d’entrer en contact avec l’équipement de coupe. • Tenez toujours la tronçonneuse à deux mains. Tenez la main droite sur la poignée arrière et la main gauche sur la poignée avant. Tous les utilisateurs, droitiers et gauchers, doivent la tenir ainsi.Tenez fermement en entourant la poignée de la tronçonneuse avec les pouces et les autres doigts. (31)
3 Contrôler que le blocage de l’accélération fonctionne correctement et n’est pas endommagé. 4 Contrôlez que l’interrupteur d’arrêt fonctionne correctement et est en bon état. 5 Contrôler que toutes les poignées ne comportent pas d’huile. 6 Contrôler que le système anti-vibrations fonctionne correctement et n’est pas endommagé. 7 Contrôler que le silencieux est bien attaché et qu’il n’est pas endommagé. 8 Contrôler que tous les éléments de la tronçonneuse sont serrés et qu’ils ne sont ni endommagés ni absents. 9 Contrôler que le capteur de chaîne est bien en place et qu’il n’est pas endommagé. 10 Contrôlez la tension de la chaîne.
IMPORTANT! Ce chapitre traite des mesures élémentaires de sécurité à respecter en travaillant avec la tronçonneuse. Cependant, aucune information ne peut remplacer l’expérience et le savoir-faire d’un professionnel. En cas de doute ou de difficulté quant à l’utilisation de la machine, consulter un spécialiste. Demander conseil au point de vente de la tronçonneuse, à l’atelier d’entretien ou à un utilisateur expérimenté. L’utilisateur doit éviter d’utiliser la machine s’il ne se sent pas suffisamment qualifié pour le travail à effectuer! Avant d’utiliser la tronçonneuse, il convient de comprendre le phénomène de rebond et de savoir comment l’éviter. Voir au chapitre Mesures anti-rebond. Avant d’utiliser la tronçonneuse, il faut connaître les différences entre les deux méthodes de sciage: sciage avec la partie supérieure ou sciage avec la partie inférieure de la chaîne. Voir les instructions aux chapitres Mesures anti-rebond et Équipement de sécurité de la machine. Utiliser les équipements de protection personnelle. Voir au chapitre Équipement de protection personnelle.
1 Bien observer la zone de travail: • S’assurer qu’aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l’utilisateur de la machine. • S’assurer que les susnommés ne risquent pas d’entrer en contact avec la chaîne de la tronçonneuse ou d’être blessés par la chute de l’arbre coupé.
2 Ne pas travailler par mauvais temps: brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux: sol glissant, direction de chute d’arbre modifiée, etc. 3 Observer la plus grande prudence en élaguant les petites branches et éviter de scier un bosquet (ou plusieurs branchettes en même temps). Les branchettes peuvent se coincer dans la chaîne, être projetées vers l’utilisateur et causer des blessures personnelles graves. 4 S’assurer de pouvoir se tenir et se déplacer en toute sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu: souches, pierres, branchages, fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente. 5 Observer la plus grande prudence lors de l’abattage des arbres sous tension. Avant et après le sciage, les arbres sous tension risquent de brutalement retrouver leur position initiale. Un mauvais placement de l’utilisateur ou de l’entaille d’abattage peut entraîner un choc avec l’arbre pouvant résulter en une chute ou en une perte du contrôle de la machine. Ces deux cas de figure sont susceptibles de provoquer des blessures graves. 6 Pour se déplacer, bloquer la chaîne avec le frein de chaîne et couper le moteur. Porter la tronçonneuse avec le guide et la chaîne tournés vers l’arrière. Pour un transport prolongé, utiliser le fourreau du guide-chaîne. 7 Quand vous posez la tronçonneuse par terre, bloquez la chaîne avec le frein de chaîne et veillez à toujours voir la machine. Coupez toujours le moteur en cas de “stationnement“ prolongé.
1 En comprenant en quoi consiste et comment se produit un rebond, il est possible de limiter et même d’éliminer l’effet de surprise qui augmente le risque d’accident. La plupart des rebonds sont courts, mais certains peuvent être extrêmement rapides et violents. 2 Toujours tenir la tronçonneuse fermement des deux mains, la main droite sur la poignée arrière, la gauche sur la poignée avant. Tenir les poignées solidement avec les doigts et le pouce. Toujours tenir la tronçonneuse dans cette position, que l’on soit droitier ou gaucher. Une prise solide aide à maîtriser les rebonds et à mieux contrôler la tronçonneuse. Ne pas lâcher les poignées! 3 La plupart des accidents dus à un rebond se produisent lors de l’élagage. Se tenir fermement sur les jambes et s’assurer que la zone de travail est bien dégagée pour ne pas risquer de trébucher ou de perdre l’équilibre. Par manque d’attention, la zone de rebond du nez du guide peut buter sur une souche, un rondin, une branche ou un arbre voisin et occasionner un rebond.
(35) Toujours travailler à la vitesse maximale, c’est à dire à plein régime. Observer la plus grande prudence en utilisant le tranchant supérieur du guide-chaîne, c’est à dire en sciant la pièce par en dessous (de bas en haut). Ceci s’appelle travailler en poussée. La force réactionnelle de la chaîne pousse la tronçonneuse vers l’utilisateur. Si la chaîne se coince, la tronçonneuse peut être rejetée contre vous. Il importe de résister à la poussée en arrière du guidechaîne. En effet, si le guide-chaîne est repoussé suffisamment en arrière pour que la zone de rebond du nez se trouve en contact avec l’arbre, un rebond peut se produire. (36) Le tronçonnage avec la partie inférieure de la chaîne, c’est à dire par dessus (de haut en bas), s’appelle méthode ”poussée”. La tronçonneuse est attirée vers l’arbre et le bord avant de la tronçonneuse devient un appui naturel contre l’arbre. Dans ce cas, l’utilisateur contrôle mieux à la fois sa tronçonneuse et la zone de rebond du nez. Suivre les instructions du fabricant relatives à l’affûtage et à l’entretien. Lors du remplacement du guide et de la chaîne, n’utiliser que les combinaisons chaîne et guidechaîne recommandées. Voir aux chapitres Équipement de coupe et Caractéristiques techniques.
Scier en utilisant la méthode ”poussée” implique un risque accru de rebond. Voir au chapitre Mesures anti-rebond.
Fendage = consiste à casser la pièce avant que l’entaille ne soit terminée. Avant toute opération de sciage, observer les cinq facteurs suivants: 1 Ne pas coincer l’outil de coupe dans l’entaille. 2 Ne pas casser la pièce en cours de sciage. 3 La chaîne ne doit rencontrer ni le sol ni tout autre obstacle pendant ou après le sciage. 4 Y a-t-il risque de rebond? 5 L’aspect du site et du terrain peut-il gêner la sécurité de la position de travail et des déplacements? Si la chaîne se coince ou si la pièce à scier se casse, cela dépend de deux raisons: le support de la pièce avant et après le sciage et l’état de tension de la pièce. Il est en général possible d’éviter les inconvénients indiqués ci-dessus en effectuant le sciage en deux temps, soit de haut en bas, soit de bas en haut. Il s’agit alors de neutraliser la tendance naturelle de la pièce à coincer la chaîne ou à se fendre. IMPORTANT! Si la chaîne se coince dans l’entaille, couper immédiatement le moteur! Ne pas tirer sur la tronçonneuse pour la dégager afin de ne pas se blesser à la chaîne au moment où la tronçonneuse se décoince subitement. Utiliser un bras de levier pour décoincer la tronçonneuse. La liste suivante indique comment se tirer des situations les plus couramment rencontrées par les utilisateurs de tronçonneuses. Élagage Lors de l’élagage de branches épaisses, procéder comme pour le sciage ordinaire. Couper les branches gênantes par étapes, une par une. Sciage
Retirez les morceaux sciés de la zone de travail. Si vous les laissez dans la zone de travail, vous augmentez le risque de rebond accidentel et le risque de perdre l’équilibre quand vous travaillez. Le tronc est couché à même le sol. Il n’y a aucun risque de coinçage de la chaîne ou de fendage de la pièce à scier. Par contre, il existe un risque important que la chaîne rencontre le sol après le sciage. Couper le tronc de haut en bas. Faire attention à la fin de l’entaille pour éviter que la chaîne ne rencontre le sol. Maintenir le plein régime et se préparer à toute éventualité. (37) Si cela est possible (= s’il est possible de retourner le tronc), interrompre de préférence l’entaille aux 2/3 du tronc.
Commencer par couper le tronc par en bas (environ 1/3 du diamètre). Finir la coupe par en haut, de manière que les deux traits de coupe se rencontrent. Les deux extrémités du tronc reposent sur des supports. Risque important de coinçage de la chaîne. Commencer par couper le tronc par le haut (environ 1/3 du diamètre). Finir la coupe par en dessous, de manière que les traits de coupe se rencontrent.
IMPORTANT! L’abattage d’un arbre demande beaucoup d’expérience. Un utilisateur non expérimenté ne doit pas effectuer d’abattages. L’utilisateur se doit d’éviter toute utilisation qu’il ne maîtrise par suffisamment! Distance de sécurité La distance de sécurité à respecter entre un arbre à abattre et le lieu de travail doit être d’au moins 2 1/2 fois la hauteur de l’arbre. Veiller à ce que personne ne se trouve dans la ”zone dangereuse” avant et pendant l’abattage. (38) Sens d’abattage Le but consiste à placer l’arbre abattu de façon à ce que l’ébranchage et le tronçonnage ultérieurs du tronc puissent être effectués sur un terrain aussi favorable que possible. Chercher à sécuriser au maximum la position de travail. Après avoir décidé du sens d’abattage de l’arbre, déterminer dans quel sens l’arbre aura tendance à s’abattre naturellement. Les facteurs déterminants sont: • L’inclinaison • La courbure • La direction du vent • La densité des branches • Le poids éventuel de la neige • Obstacles autour de l’arbre: d’autres arbres, des lignes électriques, des routes et des bâtiments par exemples. • Observez si l’arbre est abîmé ou pourri, car il risque alors de se rompre et de commencer à tomber plus tôt que prévu. Cette estimation peut amener à juger plus prudent de laisser l’arbre tomber dans son sens naturel de chute, soit que le sens d’abattage décidé auparavant soit impossible à obtenir, soit qu’il constitue un danger. Un autre facteur important (qui n’a aucune incidence sur le sens d’abattage mais concerne la sécurité), est la présence éventuelle de branches mortes ou abîmées qui, en se détachant, risquent de provoquer des blessures. Il convient avant tout éviter que l’arbre abattu ne s’accroche à un autre arbre. Décrocher un arbre coincé dans un autre peut síavérer très dangereux et présente un grand risque díaccident. Voir les instructions au chapitre Solution à un abattage raté.
Émondage des branches basses et voie de retraite Ébranchez le tronc jusqu’à hauteur d’épaule. Pour des raisons de sécurité, il est préférable de travailler de haut en bas avec le tronc entre la tronçonneuse et vous. Dégager les taillis autour du tronc et éviter les obstacles tels que pierres, branches cassées, fondrières, etc. pour s’assurer d’une voie de retraite facile au moment de la chute. La voie de retraite doit être à 135° derrière le sens de chute prévu de l’arbre. (39) 1 Zone de danger 2 Voie de retrait 3 Sens d’abattage Abattage
Effectuer ensuite l’entaille inférieure de façon que les deux entailles correspondent. (40) L’encoche doit faire 1/4 du diamètre du tronc et l’angle entre les deux entailles doit être d’au moins 45°. La ligne de jointure entre les deux entailles s’appelle le trait de chute. Le trait de chute doit être horizontal et former un angle de 90° avec le sens de chute prévu. (41) Trait de chute Le trait de chute se fait de l’autre côté du tronc et doit être parfaitement horizontal. Se tenir à gauche de l’arbre et utiliser la méthode tirée. Placer le trait de chute à environ 3-5 cm (1,5-2 pouces) audessus du plan horizontal de l’encoche. Placer le patin d’ébranchage (s’il y en a un de monté) derrière la charnière. Scier à plein régime et enfoncer graduellement le guide-chaîne dans le tronc. Attention si l’arbre se déplace dans le sens opposé au sens de chute choisi. Introduire un coin ou un bras de levier dans le trait de chute dès que la profondeur de coupe le permet. (42) Le trait de chute doit s’achever parallèlement à l’encoche, l’espace entre les deux étant 1/10 du diamètre du tronc. La partie non coupée du tronc s’appelle la charnière. La charnière guide le tronc dans la direction de chute. (43) Le contrôle de la direction de chute de l’arbre fonctionne mal si la charnière est trop petite ou coupée trop profondément ou si les deux entailles ne coïncident pas.
Nous recommandons une longueur de guide-chaîne supérieure au diamètre du tronc, pour que le trait de chute et l’encoche soient réalisés d’un simple trait de scie. Vous trouverez des informations sur les longueurs de guidechaîne recommandées pour votre modèle de tronçonneuse au chapitre Caractéristiques techniques. Il existe des méthodes d’abattage spécifiques pour les troncs dont le diamètre est supérieur à la longueur du guide-chaîne. Ces méthodes comportent un risque important de choc entre la zone de rebond du guidechaîne et un objet.
Récupération d’un arbre accroché Décrocher un arbre coincé dans un autre peut síavérer très dangereux et présente un grand risque díaccident. N’essayez jamais de faire tomber un arbre qui s’est coincé dans un autre. Ne travaillez jamais sous un arbre abattu resté coincé dans un autre arbre. Le plus sûr est d’utiliser un treuil. • Monté sur tracteur • Mobile Sciage d’un arbre ou d’une branche pliés Préparations: Apprécier la direction dans laquelle l’arbre ou la branche est susceptible de se détendre, ainsi que son point de rupture (en cas de flexion supplémentaire). S’assurer de pouvoir agir sans risque et déterminer si une solution de toute sécurité est possible. En cas de difficulté, le plus sûr moyen est de ne pas se servir de la tronçonneuse et d’avoir recours à un treuil. Règles générales: Se placer de façon à ne pas se trouver dans la trajectoire de la branche/de l’arbre lors de la détente. Faire plusieurs entailles à proximité du point de rupture en nombre et de profondeur suffisants pour libérer la tension dans la branche/l’arbre et donc provoquer la cassure de la branche/de l’arbre au point de rupture. Ne jamais scier de part en part un arbre ou une branche pliés! Si vous devez sciez à travers l’arbre/la branche, faites trois découpes de 3 à 5 cm de profondeur à 3 cm d’intervalle. Continuez à scier plus profondément jusqu’à ce que la tension de l’arbre/la branche se libère. Sciez l’arbre/la branche sur le côté opposé une fois la tension libérée.
Le rebond se produit toujours dans le plan du guidechaîne. En général, tronçonneuse et guide-chaîne sont relevés simultanément en direction de l’utilisateur. Néanmoins, la direction du rebond peut varier suivant la position de la tronçonneuse au moment où la zone de rebond du guide-chaîne touche un objet quelconque. Le rebond ne peut se produire que quand la pointe ou nez du guide-chaîne (zone de rebond) touche un objet quelconque. (45)
Le réglage de précision doit être effectué par un spécialiste. Régime de ralenti recommandé: Voir le chapitre Caractéristiques techniques.
Ne se déplacer qu’avec le tronc entre soi et la tronçonneuse. Tronçonnage en rondins Voir les instructions au chapitre Technique de base pour la coupe.
L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d’entretien agréé.
Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum.
Remarque! L’entretien et la réparation de la machine exigent une formation spéciale, et plus particulièrement l’équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, nous vous recommandons de prendre contact avec votre atelier d’entretien. Tout entretien autre que celui indiqué dans ce manuel doit être effectué par un réparateur qualifié (concessionnaire). Arrêtez le moteur et enlevez le câble de la bougie d’allumage avant toute réparation ou travail d’entretien
Contrôle de l’usure du ruban de frein Nettoyer le frein de chaîne et le tambour d’embrayage (copeaux, résine, saletés). La saleté et l’usure compromettent le bon fonctionnement du frein. (46) Vérifier régulièrement le ruban qui doit avoir au moins 0,6 mm d’épaisseur à son point le plus usé.
Remarque: Le pare-étincelles (A) de cette machine peut être remplacé. (49) Remplacer la grille si elle est endommagée. Une grille encrassée cause une surchauffe du moteur, entraînant des détériorations au niveau du cylindre et du piston. Ne jamais se servir d’une machine dont le silencieux est endommagé. Ne jamais utiliser un silencieux sans grille antiflamme ou avec une grille antiflamme défectueux. Dans des conditions d’utilisation normales, l’utilisateur non professionnel n’a pas besoin de changer le silencieux et le pare-étincelles. Après 75 heures d’utilisation, nous recommandons le remplacement du silencieux par un revendeur Husqvarna autorisé.
Contrôle de la fonction d’inertie Posez la tronçonneuse avec le moteur arrêté sur une souche ou sur toute autre base stable. Relâchez la poignée avant et laissez la tronçonneuse tomber contre la souche de son propre poids, en pivotant autour de la poignée arrière. Dès que le nez du guide rencontre l’obstacle, le frein doit se déclencher automatiquement. (48) Contrôle de l’effet de freinage Placer la tronçonneuse sur une surface solide et la mettre en marche. Vérifier que la chaîne ne touche pas le sol ou tout autre obstacle. Voir les instructions au chapitre Démarrage et arrêt. Tenir fermement la tronçonneuse des deux mains, les doigts et le pouce épousant bien les poignées. Donner le plein régime puis activer le frein de chaîne en poussant le poignet gauche contre l’arceau protecteur. Ne pas lâcher la poignée avant. La chaîne doit s’arrêter immédiatement.
• Vérifier d’abord que la commande de l’accélération est bloquée en position de ralenti quand le blocage de l’accélération est en position initiale. • Appuyer sur le blocage de l’accélération et vérifier qu’il revient de lui-même en position initiale quand il est relâché. • Vérifier que le blocage de l’accélération, la commande d’accélération et leurs ressorts de rappel fonctionnent correctement. • Mettre la tronçonneuse en marche et accélérer au maximum. Lâcher la commande de l’accélération et s’assurer que la chaîne s’arrête et demeure immobile. Si elle tourne quand la commande est en position de ralenti, il convient de contrôler le réglage du ralenti du carburateur.
Vérifier que le capteur de chaîne est en bon état et qu’il est bien fixé dans le corps de la tronçonneuse.
S’assurer que la protection de la main droite est intacte et sans défauts visibles tels que fissures, etc.
Vérifier régulièrement l’état des éléments afin de détecter fissures et déformations. S’assurer que les éléments sont bien fixés entre le moteur et les poignées.
Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque le bouton d’arrêt est amené en position d’arrêt.
• Une perte de puissance • Une usure prématurée des éléments du moteur. • Une consommation anormalement élevée de carburant • Retirer le filtre à air (3) après avoir enlevé le capot du cylindre, la vis (1) et le capot de filtre à air (2). Lors du remontage, vérifier que le filtre à air est bien étanche contre le support de filtre. Nettoyer le filtre en le brossant ou en le secouant. (50) Pour un nettoyage plus sérieux, laver le filtre à l’eau savonneuse. Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement. Une tronçonneuse HUSQVARNA peut être équipée de différents types de filtre à air suivant le lieu de travail, le temps qu’il fait, la saison, etc. Demandez conseil à votre revendeur.
L’état de la bougie dépend de: • L’exactitude du réglage du carburateur. • Mauvais mélange de l’huile dans le carburant (trop d’huile ou huile inappropriée). • La propreté du filtre à air. Ces facteurs peuvent concourir à l’apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles. Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l’écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire. Remarque! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. S’assurer que la bougie est dotée d’un antiparasites.
Remplacez-le quand les parties les plus usées sont inférieures à 0,6 mm.
S’assurer que le capteur de chaîne est en bon état, le remplacer si nécessaire.
Lubrifier la roulette si le guide en comporte une.
écrous sont bien serrés. Contrôler le bon fonctionnement du contacteur d’arrêt. Vérifier qu’il n’y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant.
L’organisme notifié: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a procédé à des tests de type européen suivant l’article 12, paragraphe 3b de la directive machines (2006/42/CE). Les certificats du contrôle de type UE selon l’annexe IX ont les numéros: 0404/09/2047. De plus, SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a confirmé la conformité avec l’annexe IX de la Directive du Conseil du 8 mai 2000 relative aux ”émissions sonores dans l’environnement” 2000/14/CE. Les certificats ont les numéros: 26/161/001 - 240, 236, 26/161/002 - 235. La tronçonneuse livrée est conforme à l’exemplaire ayant subi le test de type européen. Huskvarna, le 29 décembre 2009
Monteer het koppelingdeksel (de kettingrem) en kijk waar de kettingafstelpen zich in de opening van het zaagblad bevindt. Controleer of de aandrijfschakels van de ketting goed op het aandrijftandwiel passen en de ketting goed in
De inkepinglijn moet volkomen horizontaal liggen en tegelijkertijd een rechte hoek (90°) vormen met de gekozen valrichting. (41) Zaagsnede De motorzaagsnede wordt aangebracht vanaf de andere kant van de boom en moet volkomen horizontaal liggen. Sta links van de boom en zaag met trekkende ketting. Breng de motorzaagsnede ca. 3-5 cm (1,5-2") boven de horizontale lijn van de inkeping aan. Steek de schorssteun (indien deze gemonteerd is) achter het scharnierstuk. Zaag met vol gas en duw de ketting/het zaagblad langzaam in de boom. Let op of de boom niet in
16 Rezervorul uleiului de lanö 17 Demarorul 18 Rezervorul de combustibil 19 Reglaj al äocului/Clichet de blocare a acceleraöiei la pornire 20 Maneta posterioarã 21 Buton de oprire (Conectarea äi deconectarea aprinderii.) 22 Äuruburi de ajustare, carburator 23 Pompa de combustibil 24 Autocolant cu informaöii äi avertismente 25 Äurub de tensionare a lanöului 26 Apãrãtor de lamã 27 Cheie combinatã 28 Instrucöiuni de utilizare
MONTAJ Montarea lamei de ghidaj äi a lanöului MANIPULAREA COMBUSTIBILULUI Amestecul de combustibil Alimentarea Siguranöa manipulãrii combustibilului îndepãrtãrii gazelor de eäapament de la utilizator.
• Pasul lanöului de ferãstrãu (=pitch) (öoli) • Grosimea zalei de antrenare (mm/öoli) • Numãrul zalelor de antrenare (bucãöi)
Evitaöi situaöii unde existã risc de recul. A se vedea instrucöiunile de la paragraful Dispozitivul de protecöie al maäinii. Folosiöi dispozitiv de tãiere recomandat äi controlaöi starea acestuia. A se vedea instrucöiunile de la paragraful Instrucöiuni generale de lucru. Verificaöi funcöionarea tuturor detaliilor de siguranöã ale ferãstrãului cu motor. A se vedea instrucöiunile de la paragrafele Instrucöiuni generale de lucru äi Mãsuri generale de siguranöã.
Scopul este ca arborele sã fie doborât în aäa fel încât curãöirea de crengi äi secöionarea ulterioarã a trunchiului sã poatã fi fãcute pe un teren cât mai ”convenabil”. Trebuie sã puteöi merge äi sta în siguranöã. Dupã ce v-aöi hotãrât în ce direcöie aöi dori ca arborele sã cadã, trebuie sã judecaöi în ce direcöie ar cãdea arborele în mod natural. Aceasta este determinatã de mai mulöi factori: • Înclinarea arborelui Curãöirea de crengi
A se vedea instrucöiunile de la paragraful Tehnica de bazã de tãiere.
