Powerled Puck 6000-JB - Boîtier de jonction électrique Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de jonction électrique
Marque	Dals
Modèle	Powerled Puck 6000-JB
Tension nominale	120 V
Compatibilité	Produits linéaires série 6000 et rondelles série 6001
Accessoires inclus	Boîte de jonction, anneau de fixation, connecteurs poussoirs (x3), ancres pour cloison sèche (x4), vis (x2), câbles d'extension de 12 pouces (x2)
Nombre de sorties	1 ou 2 sorties
Mode de connexion	Connexion directe via connecteurs poussoirs
Installation	À encastrer dans le plafond ou la cloison
Matériau	Plastique ignifugé
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Couper l'alimentation au disjoncteur avant installation. Installation par un électricien qualifié recommandée.
Utilisation	Intérieur uniquement
Pièces détachées	Câbles d'extension disponibles séparément
Réparabilité	Non réparable par l'utilisateur. Remplacer l'ensemble si défectueux.
Garantie	Consulter le revendeur ou le fabricant

FOIRE AUX QUESTIONS - Powerled Puck 6000-JB Dals

Comment installer le boîtier de jonction Powerled Puck 6000-JB ?

Coupez d'abord l'alimentation au disjoncteur. Ouvrez le couvercle, retirez la pastille et fixez la bague anti-traction du côté adapté au fil secteur. Branchez le fil secteur avec les connecteurs poussoirs, puis connectez vos produits via une ou deux sorties.

Quels produits puis-je connecter à ce boîtier de jonction ?

Ce boîtier est conçu pour les produits linéaires série 6000 et les rondelles série 6001 de Dals, fonctionnant en 120V.

Le boîtier de jonction est-il compatible avec d'autres marques ?

Il est optimisé pour les produits Dals. Pour d'autres marques, vérifiez la compatibilité électrique et mécanique. Utilisez uniquement avec des appareils 120V.

Que faire si les connecteurs poussoirs ne tiennent pas ?

Assurez-vous que les fils sont dénudés sur une longueur appropriée (environ 10 mm) et insérés à fond. Si le problème persiste, remplacez le connecteur.

Puis-je utiliser ce boîtier à l'extérieur ?

Non, ce boîtier est conçu pour une utilisation en intérieur uniquement. Une exposition à l'humidité peut provoquer des courts-circuits.

Comment nettoyer le boîtier de jonction ?

Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le plastique.

Le boîtier est-il fourni avec des câbles d'extension ?

Oui, il inclut deux câbles d'extension de 12 pouces (30 cm), un pour la série 6000 et un pour la série 6001.

Puis-je réparer le boîtier moi-même en cas de panne ?

Le boîtier n'est pas conçu pour être réparé par l'utilisateur. En cas de défaut, remplacez l'ensemble du boîtier pour des raisons de sécurité.

Comment savoir si l'installation est conforme ?

L'installation doit respecter les codes électriques locaux. Il est fortement recommandé de faire appel à un électricien qualifié pour garantir la sécurité.

Où puis-je trouver plus d'informations sur ce produit ?

Consultez le guide d'installation fourni ou rendez-vous sur le site du fabricant Dals pour des ressources complémentaires.

MODE D'EMPLOI Powerled Puck 6000-JB Dals

Boîte de jonction (x1)

② Anneau de fixation (x1)

Connecteurs poussoirs (x3)

4 ancres à cloison sèche (x2)

Ancrages à cloison sèche (x2)

5 Screws (x2)

Vis (x2)

Câble d'extension de 12 pouces pour linéaires 120V de la série 6000 (x1)

Câble d'extension de 12 pouces pour rondelles 120V de la série 6001 (x1)

Guide d'installation

Guide d'installation

6000-JB

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Installation de la boîte de jonction

Open the lid.

Ouvrez le couvercle.

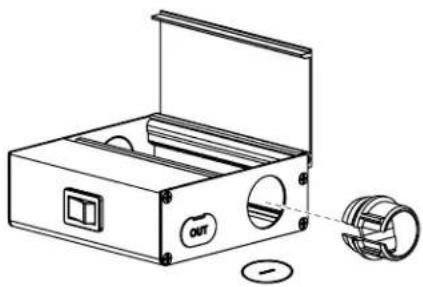

Enlever la pastille et fixer la bague anti-traction sur la boîte de jonction du côté le mieux adapté au fil du secteur.

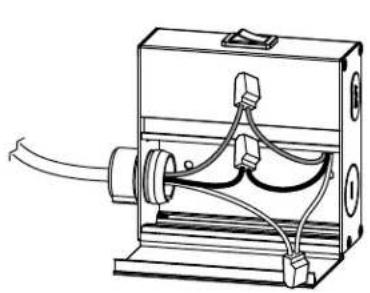

Brancher votre boîte de jonction à votre fil du secteur avec les connecteurs poussoirs.

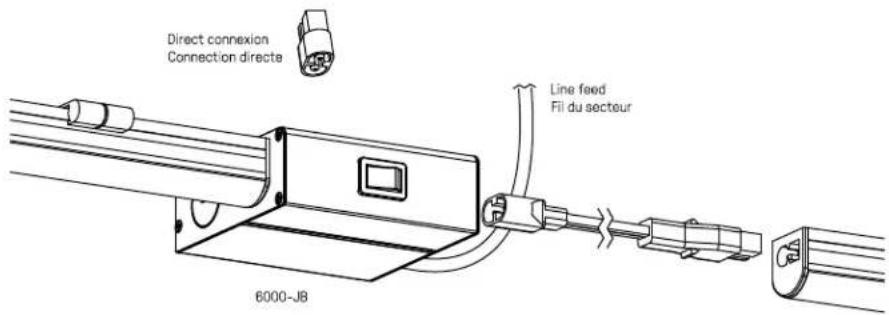

Connectez vos produits en utilisant une ou deux sorties.

Direct connexion Connection directe Line feed Fii du secteur 6000-J8
