Gemini SWS24-CC - Éclairage Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Applique murale LED
Modèle	Gemini SWS24-CC
Marque	Dals
Dimensions (L x H x P)	Environ 60,9 cm x 10,2 cm x 7,6 cm (24" x 4" x 3")
Poids	Environ 1,3 kg
Alimentation	120V CA, 60 Hz (tension standard)
Température de couleur	Réglable de 2700K à 5000K via commutateur CCT
Variateur	Compatible avec la plupart des gradateurs (voir liste DALS)
Matériaux	Aluminium et verre (estimation)
Indice de protection	Usage intérieur sec
Garantie	5 ans (pièces et main-d'œuvre)
Installation	Montage mural sur boîte électrique (non incluse)
Contenu du carton	Applique, support de montage, plaque de recouvrement, quincaillerie
Conformité	Classe B (IC NMB-005)
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Couper le courant au disjoncteur avant installation
Réparabilité	Faire appel à un électricien qualifié ; pièces détachées disponibles via DALS

FOIRE AUX QUESTIONS - Gemini SWS24-CC Dals

Quelles sont les températures de couleur disponibles ?

L'applique Gemini SWS24-CC permet de choisir entre 2700K, 3000K, 3500K, 4000K et 5000K à l'aide du commutateur CCT situé sur le luminaire.

Ce luminaire est-il compatible avec un variateur ?

Oui, il fonctionne avec la plupart des gradateurs. Consultez la liste de compatibilité sur le site Web de DALS pour vérifier votre modèle.

Comment installer l'applique murale ?

1. Coupez le courant au disjoncteur. 2. Fixez le support de montage à la boîte électrique. 3. Fixez la plaque de recouvrement. 4. Raccordez les fils (noir, blanc, vert/terre). 5. Installez le luminaire sur la plaque. Suivez le guide d'installation fourni.

Quels fils électiques dois-je raccorder ?

Raccordez le fil noir du luminaire au fil noir de la source (phase), le fil blanc au fil blanc (neutre) et le fil vert/terre au fil de cuivre (terre). Utilisez des connecteurs appropriés.

La boîte électrique est-elle incluse dans le carton ?

Non, la boîte électrique n'est pas fournie. Vous devez utiliser une boîte standard adaptée à votre installation.

Quelle est la puissance (watts) de ce luminaire ?

La notice ne spécifie pas la puissance exacte, mais les appliques LED de cette taille consomment généralement entre 10 et 20 watts.

Comment nettoyer l'applique ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.

Que faire si le luminaire ne s'allume pas ?

Vérifiez d'abord que le disjoncteur est enclenché et que les connexions sont correctes. Assurez-vous que le commutateur CCT n'est pas en position intermédiaire. Si le problème persiste, contactez le service client DALS.

Quelle est la durée de la garantie ?

DALS offre une garantie de 5 ans à compter de la date d'achat, couvrant les pièces défectueuses du boîtier, optiques et électroniques.

Puis-je utiliser cette applique en extérieur ?

Non, ce modèle est conçu pour une utilisation intérieure uniquement dans un endroit sec.

MODE D'EMPLOI Gemini SWS24-CC Dals

*Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste de gradateurs compatibles.

SWS60 SWS48 SWS36 SWS24 ① LED wall sconce Applique murale DEL

Matériel de montage

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Guide d'installation

Guide d'installation

GEMINI

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

1 Fixer le support de montage sur la boîte électrique (non incluse).

2 Fix the cover plate to the mounting bracket Fixer la plaque de recouvrement au support de montage.

3 Make the electrical connections (See connection details). Faire les connections électriques (Voir les détails des connexions).

Installer le luminaire au support sur la plaque de recouvrement.

Pour régler la température de couleur de la lumière, utiliser l'interrupteur CCT sur le luminaire pour basculer entre 2700K, 3000K, 3500K, 4000K et 5000K.

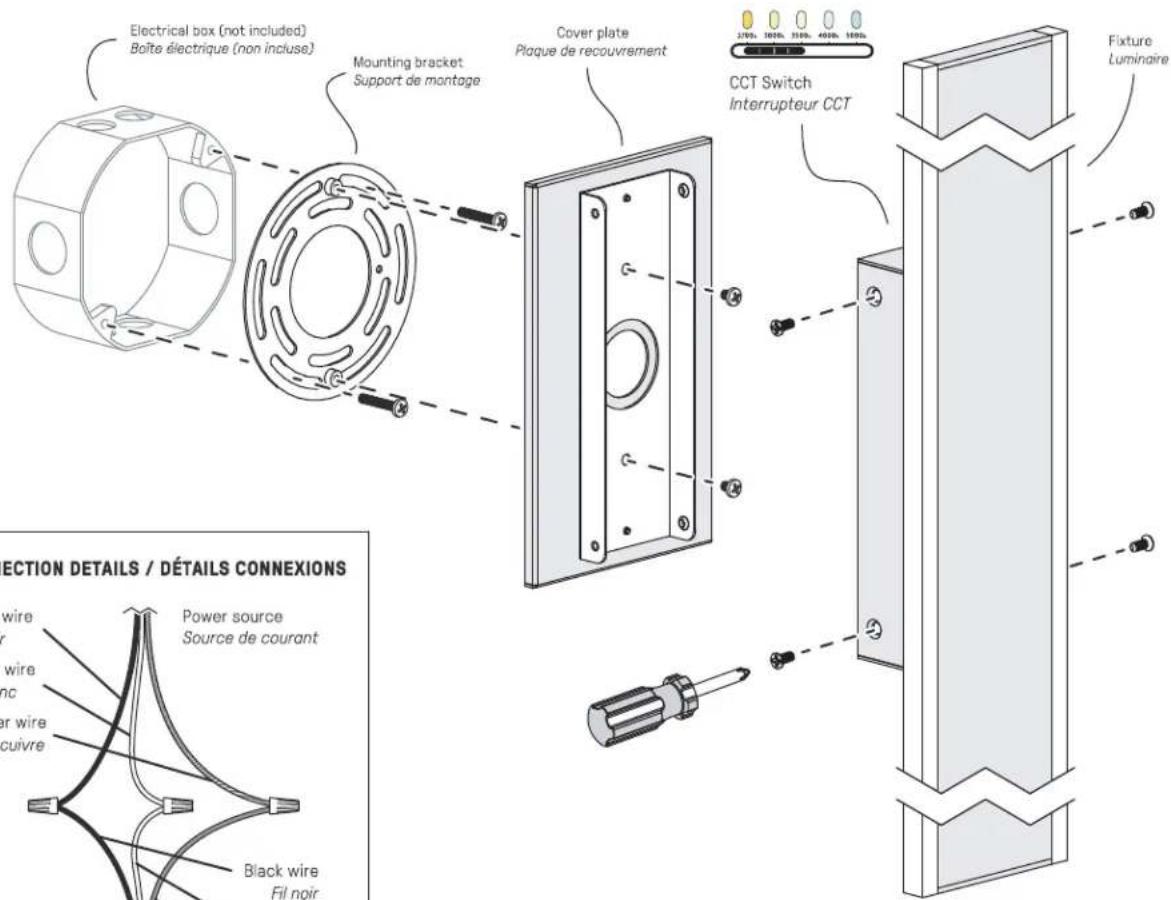

Electrical box (not included) Boîte électrique (non incluse) Mounting bracket Support de montage Cover plate Plaque de recouvrement CCT Switch Interrupteur CCT Fixture Luminaire Black wire Fil noir ECTION DETAILS / DÉTAILS CONNEXIONS Power source Source de courant

CONNECTION DETAILS / DÉTAILS CONNEXIONS Black wire Fil noir White wire Fil blanc Copper wire Fil de cuivre Power source Source de courant Black wire Fil noir White wire Fil blanc Green wire Fil vert Fixture Luminaire
