Type de produit	Éclairage LED pour escalier et couloir
Marque	Dals
Modèle	Alto SQSTP-CC
Tension d'alimentation	120 V CA
Puissance	10 W (estimation)
Température de couleur	2200 K, 2700 K, 3000 K, 3500 K, 4000 K (sélectionnable)
Gradation	Compatible avec la plupart des gradateurs (voir liste en ligne)
Indice de protection	IP65 (étanche avec silicone)
Matériau	Aluminium et polycarbonate
Dimensions (L x l x H)	115 mm x 38 mm x 18 mm (estimation)
Poids	0,2 kg (estimation)
Type d'installation	Encastré (contre-marche ou murale) avec boîte de jonction
Raccordement	Filage direct (noir, blanc, terre)
Garantie	5 ans (pièces et main-d'œuvre)
Certifications	NMB-005 (Canada), classe B
Température de fonctionnement	-20 °C à 40 °C (estimation)
Durée de vie	50 000 heures (estimation)

FOIRE AUX QUESTIONS - Alto SQSTP-CC Dals

Comment installer le luminaire Alto SQSTP-CC ?

Coupez d'abord l'alimentation au disjoncteur. Fixez le support de montage sur une boîte de jonction (non fournie). Connectez les fils (noir, blanc, terre) à la source. Appliquez du silicone autour de la façade pour l'étanchéité, puis fixez le luminaire sur le support. Rétablissez le courant.

Puis-je utiliser ce luminaire avec un variateur ?

Oui, le modèle Alto SQSTP-CC est compatible avec la plupart des gradateurs. Consultez le site web de DALS pour la liste complète des gradateurs compatibles.

Comment choisir la température de couleur ?

Utilisez l'interrupteur CCT situé sur le luminaire pour basculer entre 2200K, 2700K, 3000K, 3500K et 4000K. Ajustez avant de fixer définitivement le luminaire.

Ce luminaire est-il adapté à une utilisation en extérieur ?

Oui, il est conçu pour une installation en extérieur ou dans des zones humides. L'application de silicone autour de la façade le rend étanche (IP65).

Quelle est la garantie du produit ?

DALS offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses. Contactez le service client au 1-877-430-1818 ou par courriel à [e-mail].

Puis-je installer ce luminaire moi-même ?

L'installation doit être effectuée conformément aux codes électriques locaux. Il est recommandé de faire appel à un électricien qualifié pour garantir la sécurité.

Comment nettoyer le luminaire ?

Éteignez l'alimentation. Nettoyez avec un chiffon doux et sec. Évitez les produits abrasifs ou solvants qui pourraient endommager la surface.

Le luminaire est-il compatible avec une boîte de jonction standard ?

Oui, le support de montage est conçu pour une boîte de jonction standard (non fournie). Assurez-vous qu'elle est correctement fixée au mur.

Que faire si le luminaire ne s'allume pas après installation ?

Vérifiez que l'alimentation est rétablie, que les connexions électriques sont correctes (fil noir, blanc et terre) et que le CCT est bien positionné. Si le problème persiste, contactez le service client DALS.

Puis-je remplacer la source lumineuse ?

La source lumineuse est intégrée et non remplaçable. En cas de défaillance, le luminaire complet doit être remplacé sous garantie.

MODE D'EMPLOI Alto SQSTP-CC Dals

*Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste de gradateurs compatibles.

3 Matériel de montage

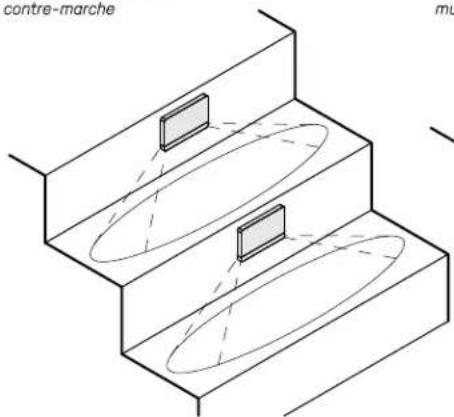

Stairs - Riser mount Escaliers - Installation contre-marche

contre-marche mu

Stairs - Wall mount Escaliers - Installation murale

Escaliers - Installation murale 12° to 24° (30-60 cm)

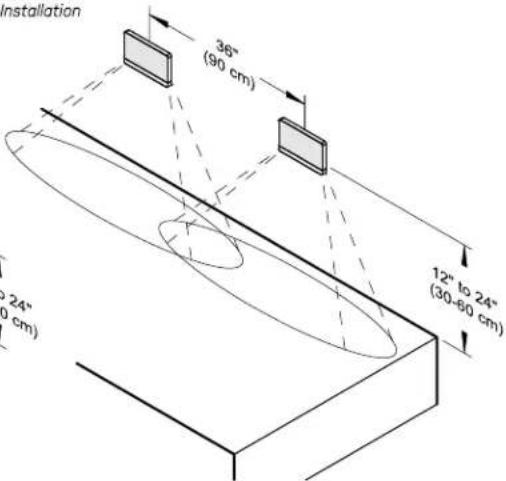

Hallway - Wall mount Corridor - Installation murale

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Guide d'installation

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

INSTALLATION INSTRUCTIONS / INSTRUCTIONS D'INSTALLATION

1 Ensure that the power is turned off. S'assurer que l'alimentation est coupée. 2 Install the mounting bracket on the junction box (not included). Installer le support de montage sur une boîte de jonction (non-incluse). Mounting plate Support de montage Fixture Luminaire Silicon Silicone Seal the fixture by putting silicon (not included) around the face plate. Mettre du silicone (non inclus) sur le contour de la facade pour rendre la fixture étanche. CONNECTION DETAILS / DÉTAILS CONNEXIONS Black wire Fil noir White wire Power source Source de courant

3. Faire les connections électriques (Voir les détails de connexions).

Pour régler la température de couleur de la lumière, utiliser l'interrupteur CCT sur le luminaire pour basculer entre 2200K, 2700K, 3000K, 3500K et 4000K.

Interrupteur CCT

Black wire Fil noir White wire Fil blanc Copper wire Fil de cuivre Power source Source de courant Black wire Fil noir White wire Fil blanc Green wire Fil vert Fixture Luminaire

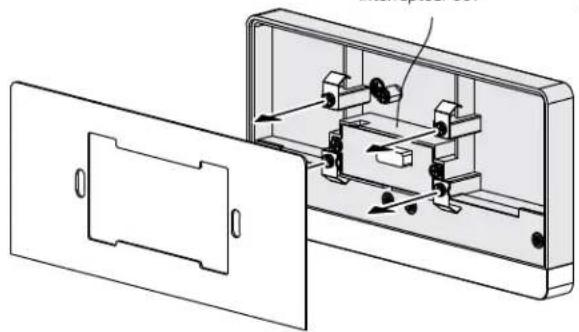

Fixer le luminaire sur le support de montage en alignant les attaches flexibles.

6 Turn power back on. Rétablir le courant.
