Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice AERO 50 - LOGICOM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AERO 50 de la marque LOGICOM.

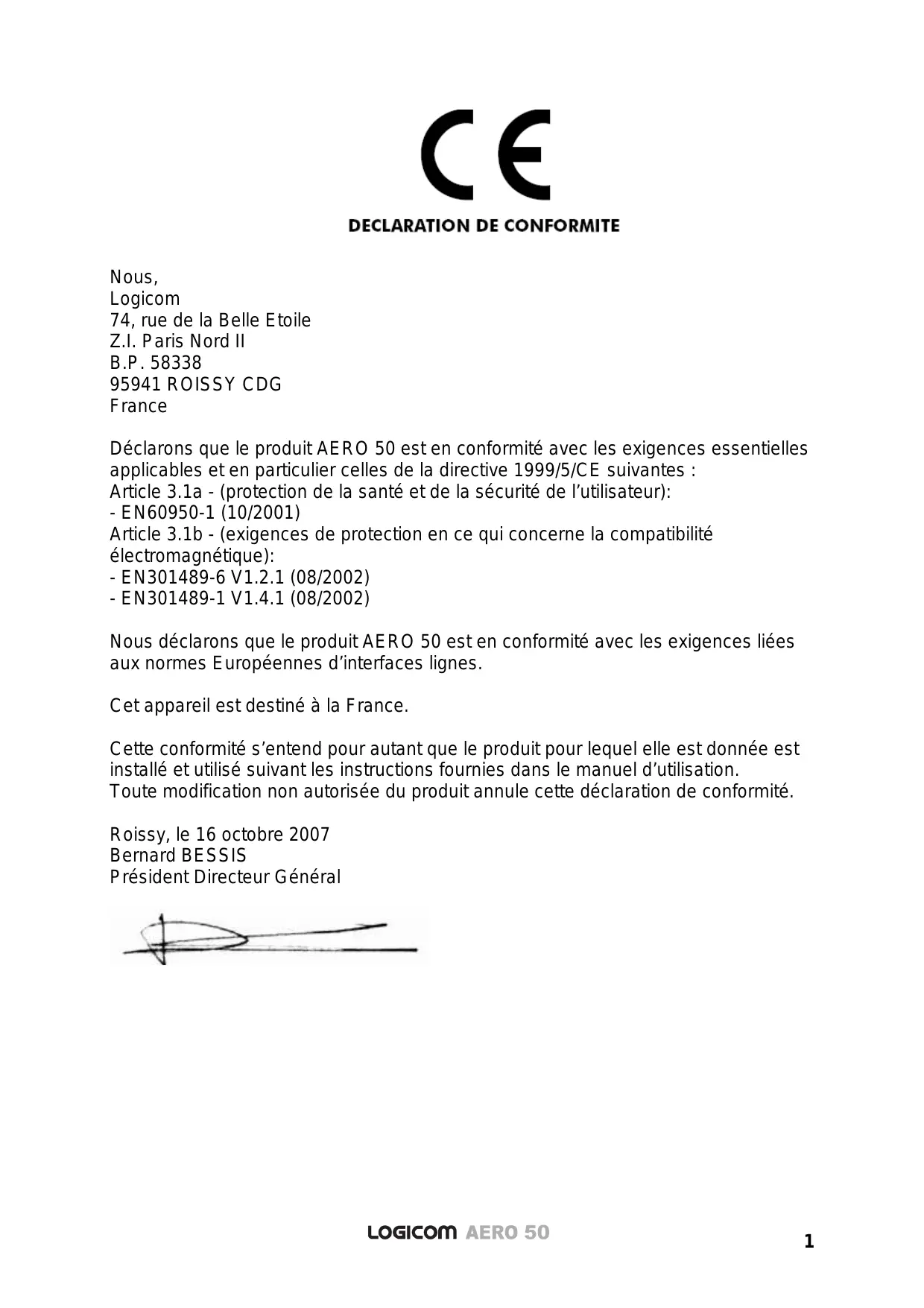

Article 3.1a - (protection de la santé et de la sécurité de l’utilisateur): - EN60950-1 (10/2001) Article 3.1b - (exigences de protection en ce qui concerne la compatibilité électromagnétique): - EN301489-6 V1.2.1 (08/2002) Cette conformité s’entend pour autant que le produit pour lequel elle est donnée est installé et utilisé suivant les instructions fournies dans le manuel d’utilisation. Toute modification non autorisée du produit annule cette déclaration de conformité. Roissy, le 16 octobre 2007 Bernard BESSIS Président Directeur Général
2-5 Réglage du format d’affichage pour la date ________________________________ 11 2-6 Réglage du format d’affichage de l’heure _________________________________ 11 2-7 Réglage du volume de la sonnerie_______________________________________ 11 2-8 Main libre __________________________________________________________ 12 2-9 Réglage du volume de l’écouteur du combiné et du haut-parleur _______________ 12 2-10 Touche BIS/Pause _________________________________________________ 13 2-11 Consultation et numérotation de l’un des 15 derniers numéros composés _______ 13 2-12 Effacer un des 15 derniers numéros composés____________________________ 14 2-13 Enregistrement d’un numéro dans une mémoire à accès direct _______________ 14 2-14 Composition d’un numéro contenu dans une mémoire à accès direct __________ 15 2-15 Effacement d’un numéro contenu dans une mémoire à accès direct ___________ 15 2-16 Enregistrement d’un numéro dans une mémoire à accès indirect ______________ 15 2-17 Composition d’un numéro contenu dans une mémoire à accès indirect _________ 16 2-18 Effacement d’un numéro contenu dans une mémoire à accès indirect __________ 17 2-19 Touche R _________________________________________________________ 17 3-REPERTOIRE__________________________________________________________ 18 3-1 Utilisation du clavier alphanumérique ____________________________________ 18 3-1 Enregistrement d’un contact (numéro et nom) dans le répertoire _______________ 18 3-2 Consultation et composition d’un numéro du répertoire_______________________ 19 3-3 Modification d’un contact du répertoire ___________________________________ 20 3-4 Effacement d’un contact du répertoire ____________________________________ 20 4-PRESENTATION DU NOM ET DU NUMERO _________________________________ 22 4-1 Identificateur d’appel _________________________________________________ 22 4-2 Ecran d’affichage au mode repos _______________________________________ 22 4-3 Consultation de la liste des appels reçus__________________________________ 23 4-4 Ecrans d’affichage en mode consultation _________________________________ 23 a) Appel reçu avec le nom et le numéro___________________________________ 23 b) Appel reçu avec le numéro (provenant d’un mobile) _______________________ 23 c) Appel reçu d’un correspondant qui avait masqué son numéro _______________ 24 d) Appel répété ______________________________________________________ 24 4-5 Composition d’un numéro à partir de la liste des appels reçus ________________ 24 4-6 Enregistrer le numéro d’un appel reçu dans le répertoire/ mémoire directe_______ 25 4-7 Effacement d’un appel dans la liste des appels reçus ________________________ 25 4-8 Effacement de toute la liste des appels reçus ______________________________ 25 5- REINITIALISATION DE L’APPAREIL _______________________________________ 26 6- EN CAS DE PROBLEMES _______________________________________________ 27 7- CHAMP D’APPLICATION DE LA GARANTIE _________________________________ 28 8- PROCEDURE POUR CONTACTER LE S.A.V ________________________________ 29
•10 mémoires à accès indirect •Réglage du contraste (8 niveaux) •Réglage du volume de la sonnerie (5 niveaux) •Réglage du volume d’écoute et du haut-parleur (8 niveaux) •Pré-numérotation •Compteur de conversation •Fonction horloge (format 24H ou 12H) •Fonction Muet •Choix du type de numérotation (Fréquence Vocale ou Décimale)
• Protocole FSK Type 1 • Présentation du nom et du numéro • Horodatage des appels • Liste des appels reçus pouvant contenir un minimum de 50 noms de 16 caractères et numéros de 20 chiffres • Indicateur (voyant lumineux) de nouveaux appels • Compteur d’appels total et de nouveaux appels • Enregistrement d’un numéro du journal vers le répertoire • Composition d’un numéro à partir du journal • Effacement sélectif et total des appels
• Ne pas placer la base près d’un endroit humide. • Ne jamais démonter l’appareil. • Ne rien mettre sur le cordon téléphonique, éviter qu’une personne puisse marcher dessus. • Débrancher le cordon téléphonique avant d’ouvrir le compartiment des piles. • Débrancher immédiatement un appareil endommagé et le faire réparer dans un service après-vente agréé. • Ne rien mettre sur le cordon téléphonique, éviter que des personnes puissent marcher dessus. • Ne jamais installer durant un orage. • Ne jamais toucher des fils de téléphone dénudés, à moins qu’ils soient débranchés. • Débrancher l’appareil avant de le nettoyer, ne pas utiliser de nettoyants ou d’aérosols, utiliser un chiffon légèrement humide.5 • Ne pas placer l’appareil sur un élément non stable, il ne doit pas tomber cela causerait de sérieux dommages. • Ne pas utiliser l’appareil près d’une baignoire, d’un lavabo, d’un évier, d’une piscine ou dans un sous-sol humide. • Conserver précieusement ce manuel d’utilisation pour toute référence future.
• Débrancher le cordon téléphonique avant d’ouvrir le compartiment des piles. • Ne pas jeter les piles au feu ou dans une poubelle. Renseignez-vous auprès de votre revendeur pour connaître les dispositions spéciales pour leur recyclage. • Ne pas tenter d’ouvrir les piles, l’électrolyte qu’elles contiennent est corrosif, elles pourraient causer des brûlures aux mains, à la peau et aux yeux et serait toxique si on l’avalait. • Ne pas tenter de recharger les piles, elles pourraient dégager de l’électrolyte corrosif ou exploser.
• Enlever les piles d’un appareil qui ne sera pas utilisé pendant une longue période (plusieurs mois ou plus) car, pendant ce temps, les piles peuvent suinter dans l’appareil.
• L’appareil n’est pas connectable à un schéma d’alimentation IT. • La connexion à la ligne téléphonique répond au niveau de sécurité TRT-3. • L’entrée d’alimentation répond au niveau de sécurité TBTS. • La sécurité électrique correspond aux vérifications EN 60950. • La température maximale d’utilisation est de 35° C. • Le cordon téléphonique doit être impérativement débranché avant l’ouverture du compartiment des piles, situé sous l’appareil. • Le marquage des équipements terminaux attestés conformes se situe sous la base.
1- Choisissez un emplacement approprié et stable pour le téléphone en conservant au moins 25 mm de chaque côté pour l’aération. 2- Dévisser la trappe pile, insérer 4 piles (non fournies) de type R03 AAA 1.5V en respectant impérativement les polarités, refermer la trappe puis la visser. 3- Connecter le cordon téléphonique dans la prise modulaire située derrière la base et l’autre extrémité à votre prise téléphonique murale.

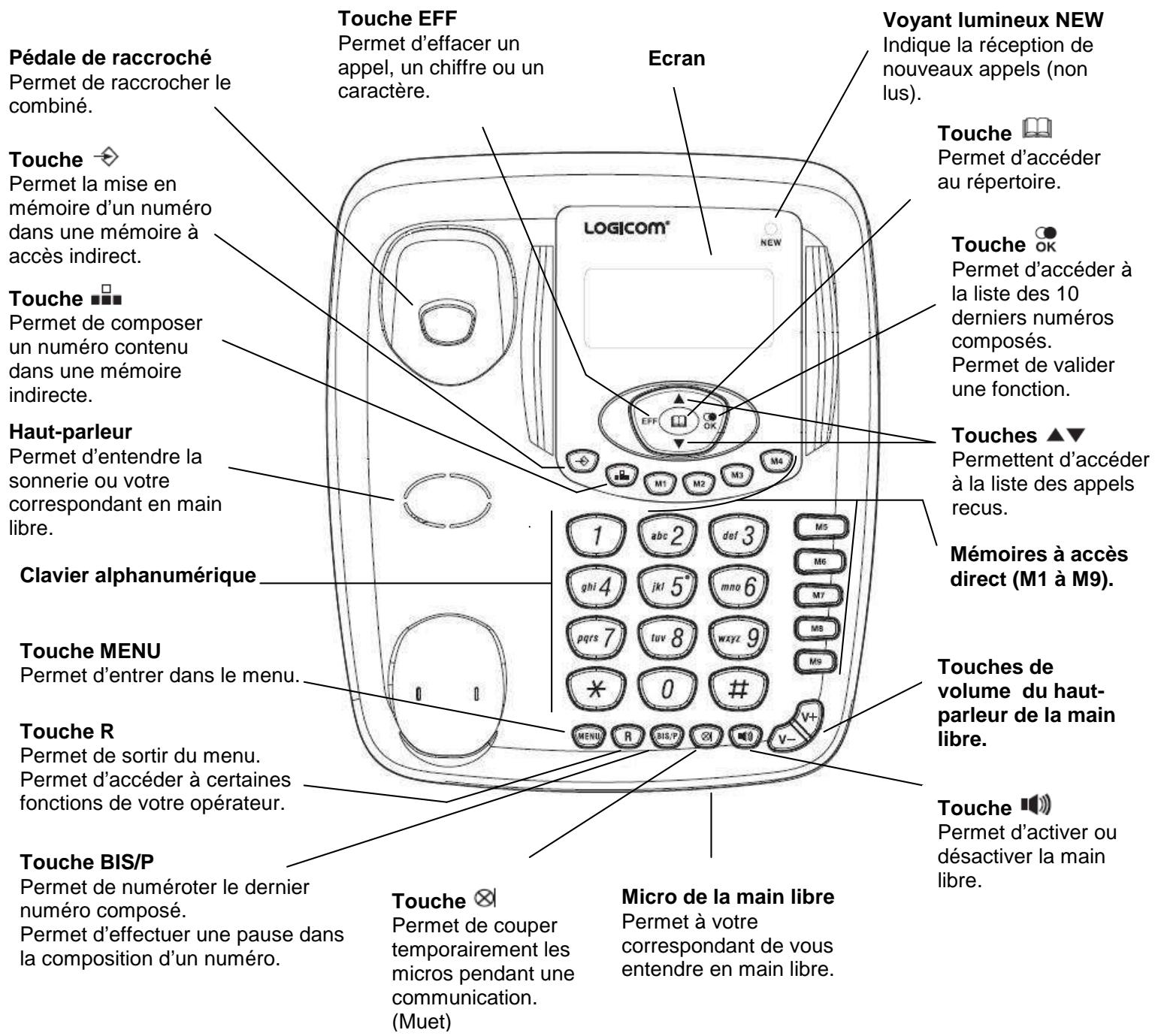

Permet de valider une fonction.
Permet de composer un numéro contenu dans une mémoire indirecte. Haut-parleur Permet d’entendre la sonnerie ou votre correspondant en main libre.
Permet d’effectuer une pause dans la composition d’un numéro.

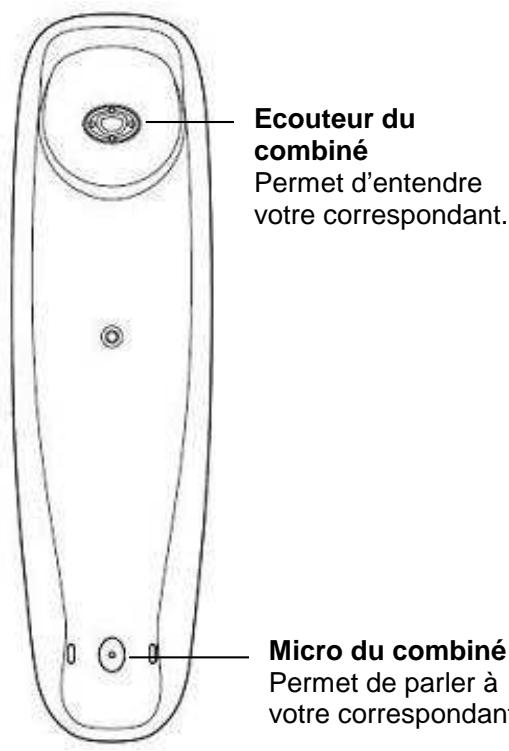

Permet à votre correspondant de vous entendre en main libre.
Permet d’activer ou désactiver la main libre.

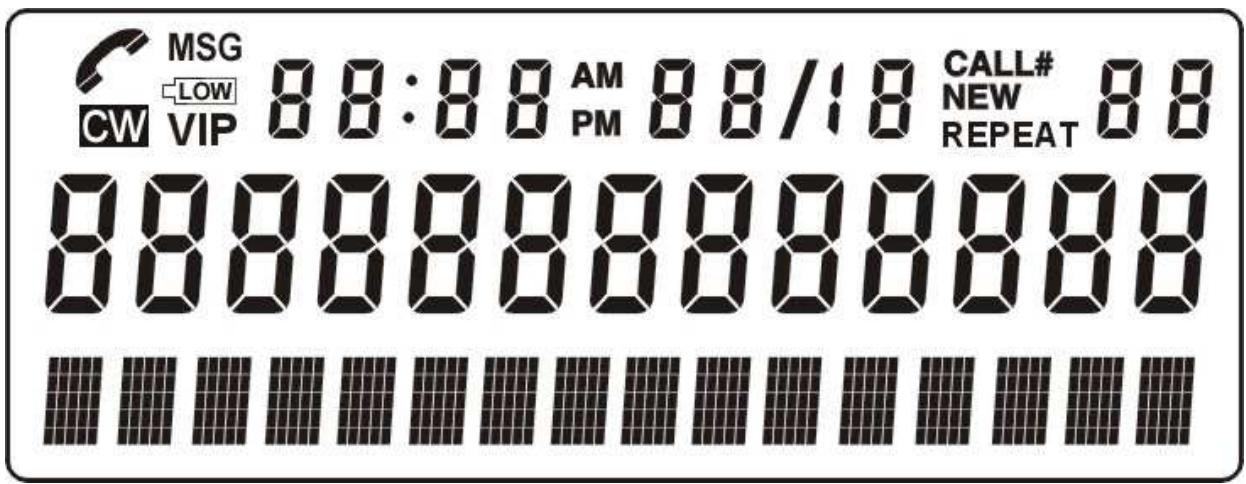

Après midi (Format 12h pour l’heure)
15:53 Ce menu est composé de plusieurs sous-menus permettant d’accéder à ces fonctions. • Pour entrer dans le menu, appuyer sur la touche MENU • Pour faire défiler les fonctions d’un menu, utiliser les touches
• Pour sortir du menu, appuyer sur la touche R
Vous disposez d’un choix de 8 niveaux de contraste pour l’écran. • • • Utiliser les touches et pour sélectionner le niveau de contraste souhaité
• 2-3 Choix d’une langue pour le menu Vous disposez d’un choix de 16 langues : le Français (FRENCH), le Néerlandais (NEDERLAND), l’Espagnol (ESPANOL), l’Italien (ITALIANO), le Turque (TURKCE), le Portugais (PORTUGUES), le Tchécoslovaque (CESTINA), l’Australien (AUSTRAL), le Grecque (GREEK) , l’Anglais (ENGLISH), le Norvégien (NORSK) , le Finlandais (SUOMI), le Danois (DANSK), le Suédois (SVENSKA), le polonais (POLSKI), et l’allemand (DEUTSCH). • • Utiliser les touches et pour sélectionner la langue de votre choix
Remarque : Si vous êtes abonné à la présentation du nom et du numéro, la date (jour/mois) et l’heure sont mises à jour automatiquement à chaque appel reçu. Le jour de la semaine indiqué sur l’écran de repos sera automatiquement affiché (uniquement si l’année a été programmée au préalable) Pour régler manuellement la date et l’heure (format 24h, affichage Jour-Mois), suivre les manipulations suivantes : • • • Appuyer sur la touche o Pour les actions suivantes : o Appuyer sur la touche OK pour valider un réglage et passer au champ suivant. o Utiliser le clavier alphanumérique pour saisir ou les flèches ou o Pour revenir au champ précédent, appuyer sur la touche * Saisir les heures à l’aide du clavier alphanumérique Saisir les minutes à l’aide du clavier alphanumérique Saisir le mois à l’aide du clavier alphanumérique Saisir le jour à l’aide du clavier alphanumérique Saisir l’année à l’aide du clavier alphanumérique Appuyer sur la touche ou Le jour de la semaine correspondant (1 pour LUN : Lundi ; 2 pour MAR : Mardi ; 3 pour MER : Mercredi ; 4 pour JEU : Jeudi ; 5 pour VEN : Vendredi, 6 pour SAM : Samedi ; 7 pour DIM : Dimanche) s’affiche automatiquement en fonction de la date saisie. Si le jour n’est pas réglé, « TOTAL APPELS xx » restera affiché en permanence sur l’écran.
Attention : Toute sortie valide le réglage en cours.
Vous pouvez afficher la date sur l’écran de deux façons différentes, soit Jour/Mois (JJ-MM) ou soit Mois/Jour (MM-JJ). • • Utiliser les touches et pour sélectionner le format souhaité
• 2-6 Réglage du format d’affichage de l’heure Vous pouvez afficher l’heure sur l’écran soit au format 24H (ex : 23h15) soit au format 12H (ex : 11h15 PM) Pour le format 12h : AM = Avant-midi, PM = Après-midi • • Utiliser les touches
• 2-7 Réglage du volume de la sonnerie Vous pouvez régler le volume de la sonnerie sur 3 niveaux à l’aide de l’interrupteur situé à l’arrière de l’appareil (près du connecteur de ligne): Arrêt (sonnerie coupée) Fort Faible • de composer le numéro de votre correspondant • d’entendre votre correspondant • de parler à votre correspondant IMPORTANT : Lorsque la main libre est activée, « MAINLIBRE » s’affiche sur l’écran. a) Pour appeler • Appuyer sur la touche • Attendre la tonalité puis composer le numéro de votre correspondant. • Parlez lorsque votre correspondant décroche. . • A la fin de la conversation, appuyer sur la touche b) Pour basculer du mode main libre au mode combiné • Vous êtes en communication en mode main libre • Décrocher le combiné • La main libre se coupe automatiquement • Parlez à votre correspondant avec le combiné • Lorsque la communication est terminée, raccrocher le combiné. c) Pour basculer du mode combiné au mode main libre • Vous êtes en communication avec le combiné en main • Appuyer sur la touche • Raccrocher le combiné • La main libre est activée • Lorsque la communication est terminée, appuyer sur la touche Remarque : Vous pouvez ajuster le volume avec les touches
Vous pouvez régler le volume de l’écouteur du combiné et du haut-parleur uniquement en conversation. Chaque réglage est conservé entre chaque appel et est indépendant de l’autre.
Décrocher le combiné ou appuyer sur la touche si vous souhaitez composer le numéro affiché.
• Le dernier numéro composé s’affiche • Utiliser les touches et pour sélectionner le numéro que vous souhaitez effacer. • Appuyer sur la touche EFF pour effacer le numéro sélectionné • « EFFACER ? » s’affiche sur l’écran • Appuyer sur la touche EFF pour confirmer l’effacement • Si vous souhaitez sortir du menu, appuyer sur la touche R
Vous disposez de 9 mémoires directes (M1 à M9). • Composer le numéro à mettre en mémoire à l’aide du clavier alphanumérique • Appuyer et maintenir une touche mémoire (M1 à M9) jusqu’à ce que « ENREGISTRE » s’affiche sur l’écran • Le numéro est enregistré dans la mémoire sélectionnée Remarques : - Pour remplacer un numéro en mémoire, recommencer cette procédure jusqu’à satisfaction. -
OU • Appuyer sur la touche
• Le numéro enregistré dans la mémoire sélectionnée est composé automatiquement
• • « ENREGISTRE » s’affiche sur l’écran.
Vous disposez de 10 mémoires indirectes (0 à 9). • Appuyer sur la touche
• Appuyer sur la touche • Appuyer sur la touche (entre 0 et 9) du clavier alphanumérique correspondante à la mémoire indirecte où est enregistré le numéro que vous souhaitez composer • Appuyer sur la touche
• Appuyer sur la touche
• Appuyer sur la touche (entre 0 et 9) du clavier alphanumérique correspondante à la mémoire indirecte où est enregistré le numéro que vous souhaitez composer • Le numéro enregistré dans la mémoire sélectionnée est composé automatiquement
• Appuyer sur la touche
• « ENREGISTRE » s’affiche, la mémoire sélectionnée est vide.
• Modifier le délai de la touche R : ATTENTION : Nous vous conseillons fortement de laisser ce délai sur 300ms (réglage par défaut).Certains services ne fonctionneraient pas sur un autre délai comme la gestion du double appel de votre opérateur, par exemple. Toutefois, pour des postes installés derrière certains standards PABX, un réglage différent peut s’avérer indispensable. Vous disposez des délais suivants : 100ms, 120ms, 300ms, 600ms. Pour modifier le délai de la touche R, suivre les manipulations suivantes : • • • Utiliser les touches et pour sélectionner le délai souhaité
• Pour saisir une lettre, appuyez sur la touche correspondante du clavier autant de fois que nécessaire. Par exemple : - Pour saisir un A, appuyez une fois sur 2 - Pour saisir un B, appuyez 2 fois sur 2 - Pour saisir A puis B à la suite, saisir A, attendre que le curseur soit passé au caractère suivant et saisir un B - Pour saisir un espace vide, appuyez une fois sur #. - Pour saisir un tiret, appuyez quatre fois sur *. er
16 caractères pour le nom.
• « MEMOIRE SATUREE », il vous faudra supprimer des contacts pour en enregistrer de nouveau.
Accès direct • et
• Utiliser les touches
• Appuyer sur la touche EFF pour effacer les chiffres du numéro • Utiliser les touches du clavier alphanumérique pour saisir les chiffres du numéro • Appuyer sur la touche
• Utiliser la touche EFF pour effacer un caractère • Appuyer sur la touche • Appuyer sur la touche EFF pour sortir du menu
• Appuyer sur la touche • Le numéro et le nom du premier contact s’affichent • Utiliser les touches
OU • Appuyer sur la touche • « EDITER » s’affiche sur l’écran o Utiliser les touches
• Le contact sélectionné est effacé du répertoire.
• A la réception d’un appel le numéro de la ligne appelante est comparé aux numéros de téléphone mémorisés dans le répertoire. Si le numéro est trouvé dans le répertoire, l’appareil remplace le numéro reçu par le nom mémorisé dans le répertoire. • L’appareil vous permet d’identifier le nom et le numéro de vos correspondants ainsi que la date et l’heure de leurs appels. • « SECRET» s’affiche sur l’écran lorsque l’appelant ne souhaite pas divulguer son numéro et a masqué son numéro. • « INDISPONIBLE » s’affiche si l’affichage du nom ou du numéro n’est pas disponible par le réseau. • Les appels répondus sont enregistrés dans la liste des appels reçus mais ils sont considérés comme lus. • Lorsque vous répondez à un appel, le numéro ou le nom est remplacé par la durée de conversation. • La présence de nouveaux appels (non lus) dans la liste des appels reçus est indiquée lorsque le voyant lumineux NEW clignote. • La liste des appels peut mémoriser un minimum de 50 appels pour des numéros de 20 chiffres et des noms de 16 caractères (grâce à sa mémoire dynamique, il est capable d’enregistrer plus d’appels si le numéro comporte moins de 20 chiffres et/ou si le nom comporte moins de 16 caractères)
Au repos, l’écran affiche : • Le jour de la semaine actuel
10 :55 14/11 TOTAL 07 L’appel le plus récent s’affiche A chaque appel est associé le nom (si disponible), le numéro et la date et l’heure. • Utiliser les touches et pour consulter les autres appels reçus • « FIN DE LISTE » s’affiche sur l’écran lorsque vous avez consulté tous les appels. Remarque : « PAS D’APPEL » s’affiche s’il n’y a aucun appel reçu dans la liste.
Exemple : 10 :50 12/11 Logicom dont le numéro est 0148636794 b) Appel reçu avec le numéro (provenant d’un mobile)
Exemple : 10 :30 31/10 CALL# 01 REPEAT L’appel le plus récent s’affiche Utiliser les touches et pour sélectionner l’appel dont vous souhaitez composer le numéro Appuyer sur la touche ou décrocher le combiné
• • L’appel le plus récent s’affiche Utiliser les touches et pour sélectionner le numéro que vous souhaitez enregistrer a) Dans le répertoire : • Maintenir enfoncée la touche pendant 2s • Le curseur clignote dans le champ du nom (si le nom était disponible, celui-ci s’affiche) • Utiliser le clavier alphanumérique pour saisir un nom (la touche EFF permet d’effacer les derniers caractères) • Appuyer sur la touche • Le nom et le numéro sont enregistrés dans le répertoire b) Dans une mémoire directe : • •
4-7 Effacement d’un appel dans la liste des appels reçus • • L’appel le plus récent s’affiche Utiliser les touches et pour sélectionner l’appel que vous souhaitez effacer Appuyer sur la touche EFF « EFFACER ? » s’affiche sur l’écran Appuyer sur la touche EFF pour confirmer l’effacement L’appel sélectionné est effacé et l’appareil retourne dans la liste des appels reçus Appuyer sur la touche R pour sortir de la liste des appels reçus
• • Appuyer sur la touche EFF pour confirmer l’effacement total La liste des appels reçus est vide et l’appareil retourne au repos
(configuration d’usine de l’appareil comme lorsque vous l’avez acheté). ATTENTION : Cette fonction efface tous les contacts du répertoire et les numéros en mémoire. Après la réinitialisation, vous retrouverez tous les réglages par défaut suivants : Langue : Français Répertoire : Vide Liste BIS : Vide Liste des appels reçus : Vide « REPERTOIRE » s’affiche sur l’écran et jusqu’à ce « REINITIALISATION » s’affiche sur Utiliser les touches l’écran
• Vérifier que le cordon de ligne est correctement raccordé à l’appareil et à la prise téléphonique murale. Pas de sonnerie : • Vérifier que l’interrupteur du réglage de la sonnerie (situé à l’arrière de l’appareil) est sur l’une de ces positions : Sonnerie faible ou Sonnerie forte • Vérifier que le cordon de ligne est correctement raccordé à l’appareil et à la prise téléphonique murale.
• Vérifier que les piles sont correctement installées (polarités) ou les changer car elles sont trop usées. • Vérifier le niveau du contraste. L’icône MSG reste affiché en permanence sur l’écran : • Vous avez un ou plusieurs messages vocaux, consulter la messagerie vocale de votre opérateur.
• • Si vous êtes abonné à la présentation du nom ou du numéro, la date (jour/mois) et l’heure sont mises à jour par le réseau à chaque appel reçu.
Sont exclues de cette garantie, les batteries, les détériorations dues à une cause étrangère à l’appareil. En particulier, la garantie ne s’applique pas si l’appareil a été endommagé à la suite d’un choc ou d’une chute, d’une fausse manoeuvre, d’un branchement non conforme aux instructions mentionnées dans la notice ou aux prescriptions de France Télécom, de l’effet de foudre, de surtension secteur, d’une protection insuffisante contre la chaleur, l’humidité ou le gel. La garantie s’étend uniquement à la France Métropolitaine. En tout état de cause, la garantie légale pour vices cachés s’appliquera conformément aux articles 1641 et suivants du Code Civil.
ZI PARIS NORD 2 74, rue de la Belle Etoile Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.
Européen et du Conseil, concernant la connexion paneuropéenne de terminal unique aux réseaux téléphoniques publics commutés (RTCP). Toutefois, comme il existe des différences d’un pays à l’autre entre les RTCP, la conformité en soi ne constitue pas une garantie absolue de fonctionnement optimal à chaque point de terminaison du réseau RTCP. En cas de problème, vous devez contacter en premier lieu votre fournisseur. Cet appareil est destiné à la France.
