Type de produit	Imprimante laser monochrome
Dimensions (L x P x H)	371 x 388 x 256 mm
Poids	10,5 kg
Alimentation électrique	220-240 V CA, 50/60 Hz
Consommation électrique (impression)	Environ 665 W
Consommation électrique (veille)	Environ 4,7 W
Vitesse d'impression (A4)	Jusqu'à 38 ppm
Résolution maximale	1200 x 1200 ppp
Impression recto-verso	Automatique
Capacité du bac standard	250 feuilles (80 g/m²)
Capacité du bac universel	50 feuilles ou 3 enveloppes
Capacité du bac inférieur en option	500 feuilles (LT-5400)
Connectivité	USB 2.0 Hi-Speed, Ethernet 10BASE-T/100BASE-TX
Mémoire	64 Mo standard, extensible jusqu'à 256 Mo (SO-DIMM DDR2)
Cartouche de toner	TN-3330 (3 000 pages) ou TN-3380 (8 000 pages)
Tambour	DR-3300 (30 000 pages)
Nettoyage	Nettoyage du fil corona, de l'ensemble tambour et du rouleau d'entraînement
Fonctions écologiques	Mode économie de toner, mode veille et veille prolongée, extinction automatique
Sécurité	Secure Function Lock 2.0 (HL-5450DN(T) uniquement), verrouillage administrateur
Langues d'affichage	Français, Anglais, et autres via CD-ROM

FOIRE AUX QUESTIONS - HL-5450DN BROTHER

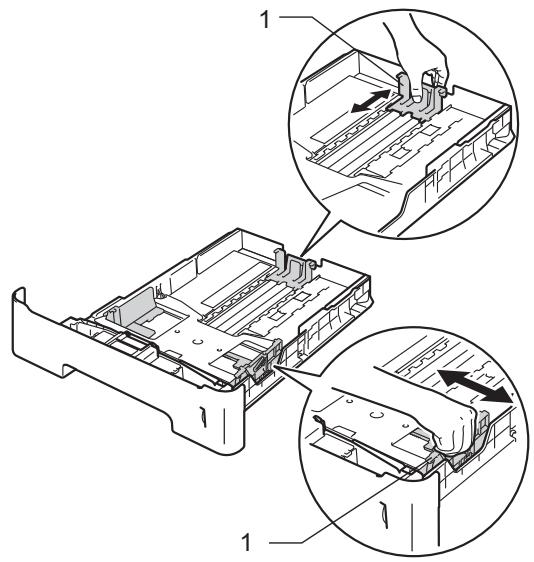

Comment charger du papier dans le bac standard ?

Tirez complètement le bac, ajustez les guides-papier au format, ventilez les feuilles, placez le papier face imprimée vers le bas sans dépasser le repère de hauteur maximale, puis remettez le bac en place. Sélectionnez le format et le type de support dans le pilote d'imprimante.

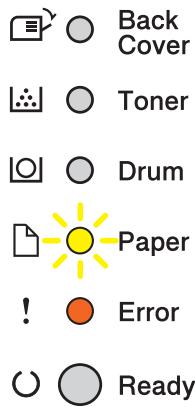

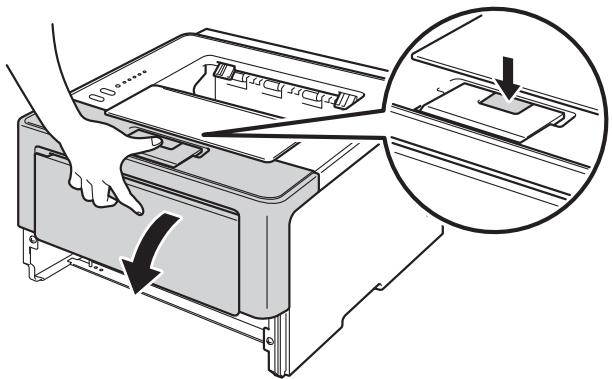

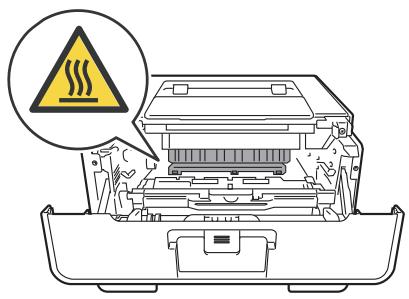

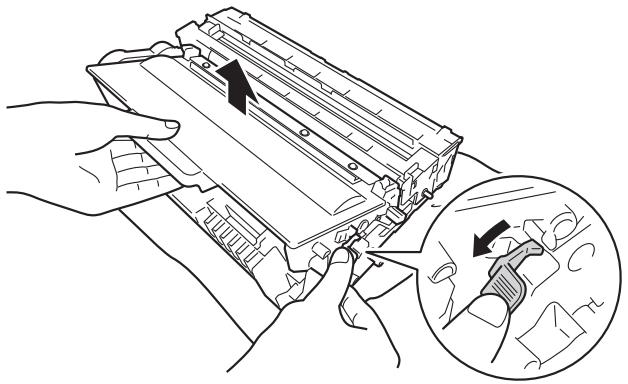

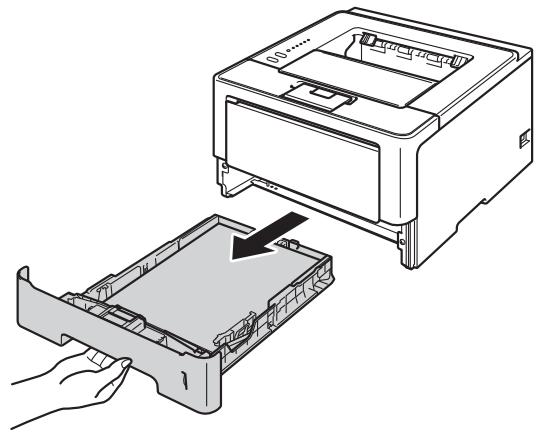

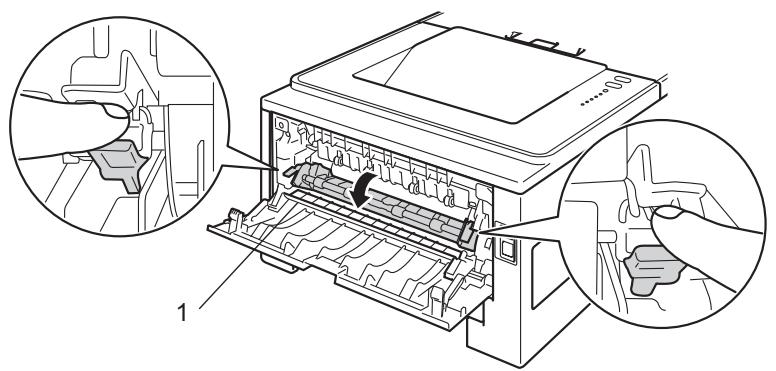

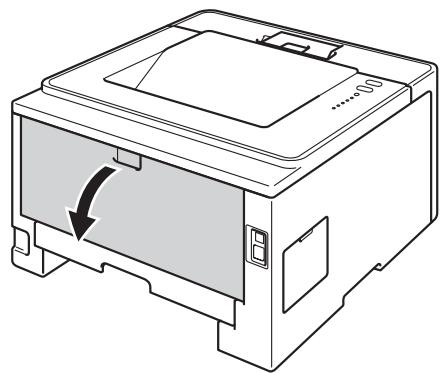

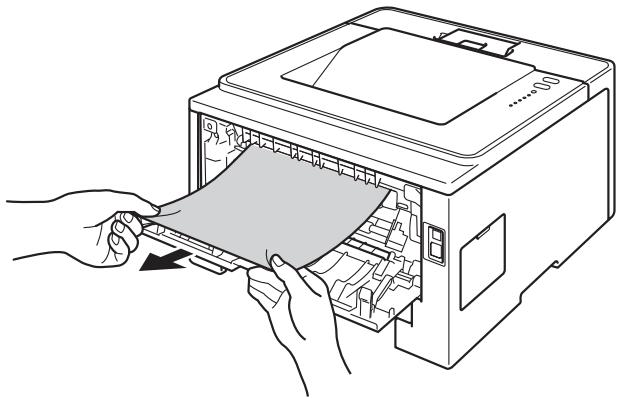

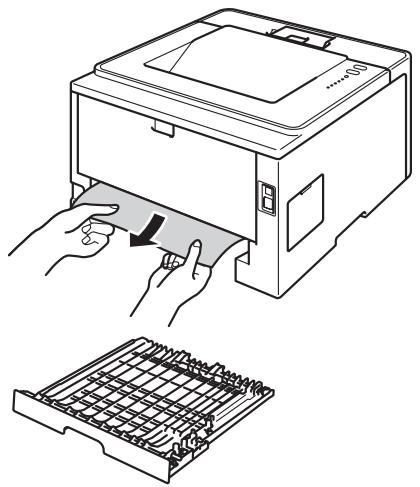

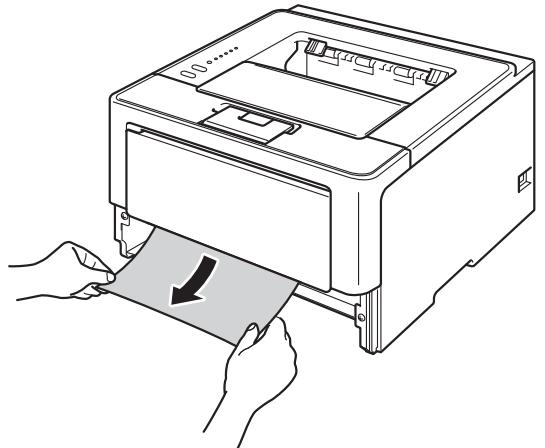

Que faire en cas de bourrage papier ?

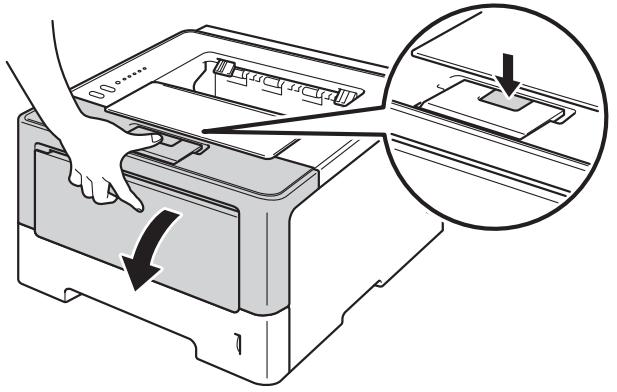

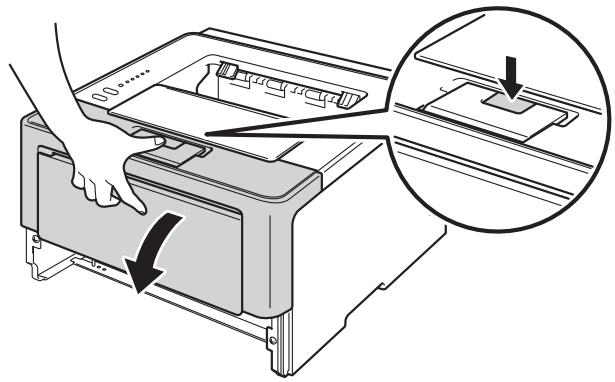

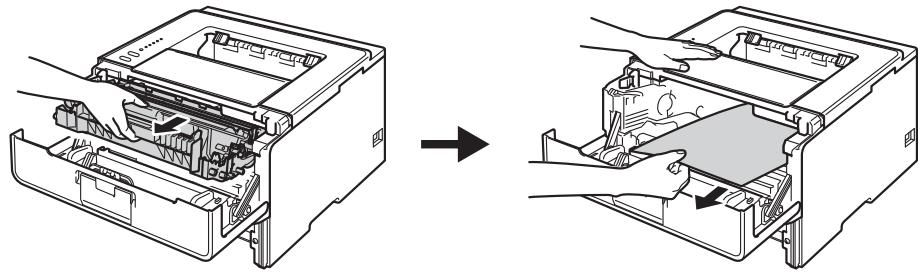

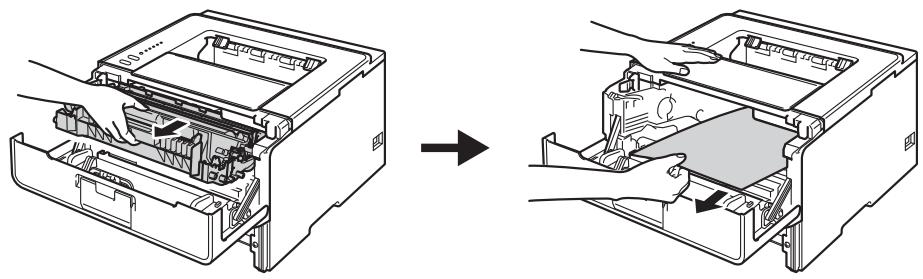

Ouvrez le capot avant et retirez délicatement le papier coincé. Vérifiez également le capot arrière (bac de sortie face imprimée dessus) et le bac universel. Consultez le chapitre 6 du guide pour les emplacements précis des bourrages.

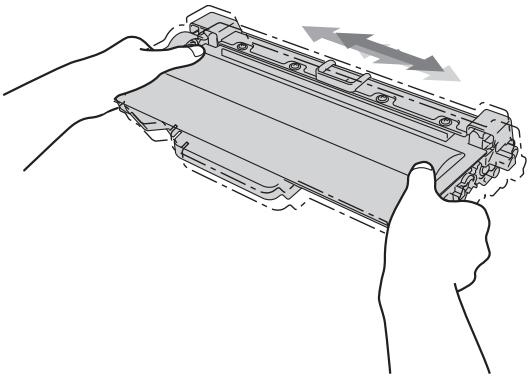

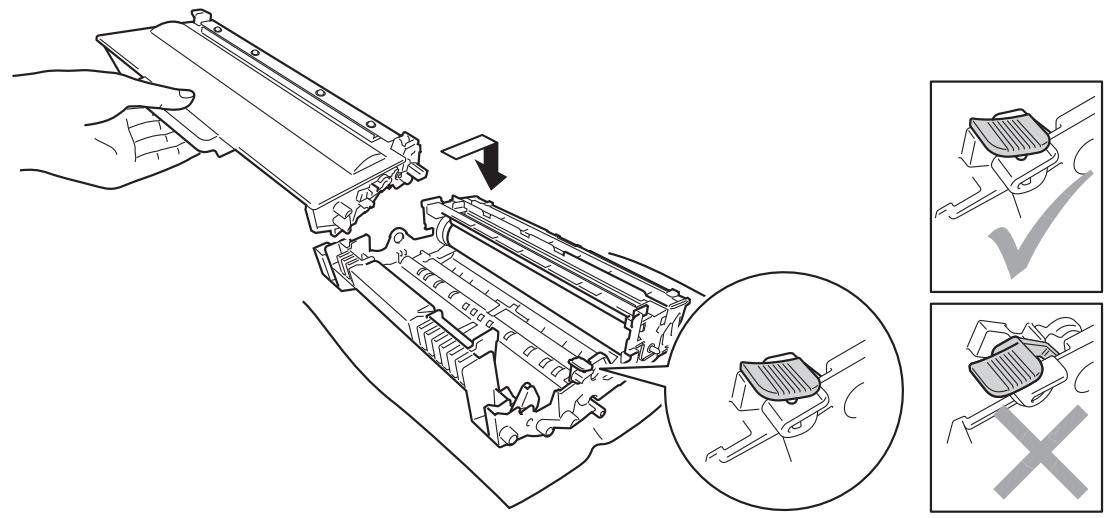

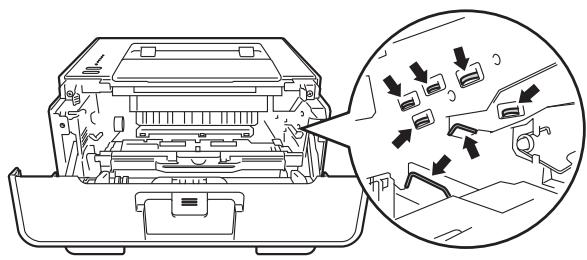

Comment remplacer la cartouche de toner ?

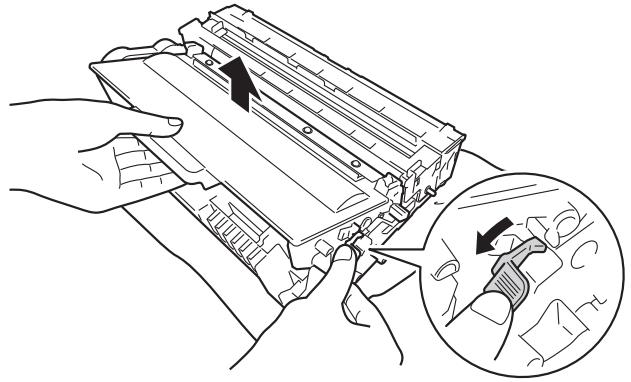

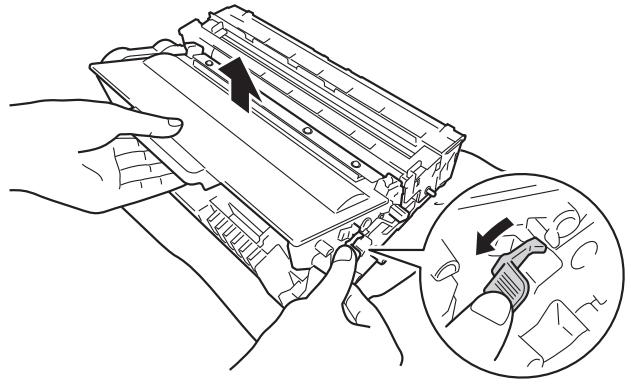

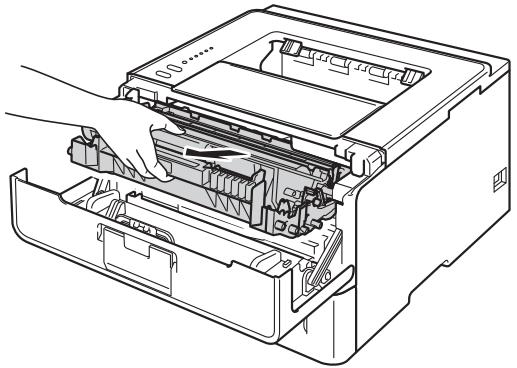

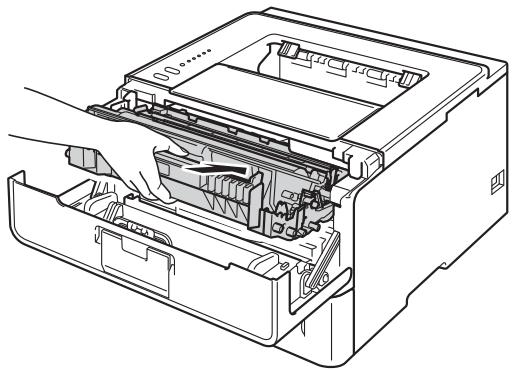

Ouvrez le capot avant, retirez l'ensemble tambour, appuyez sur le levier pour détacher la cartouche usagée, insérez la nouvelle d'un côté jusqu'au clic, remettez l'ensemble tambour en place et fermez le capot. Le compteur se réinitialise automatiquement.

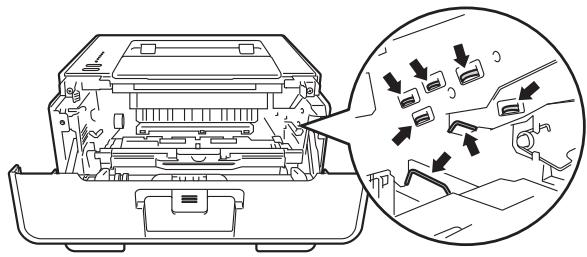

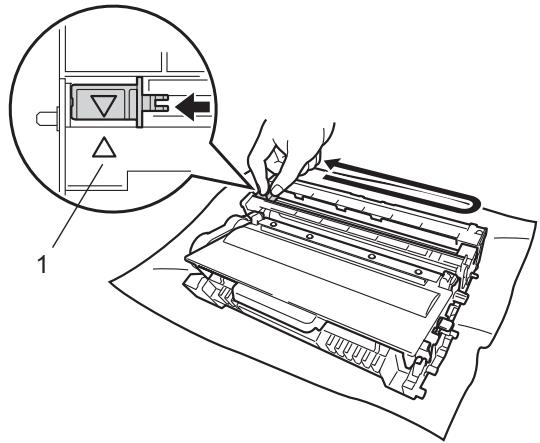

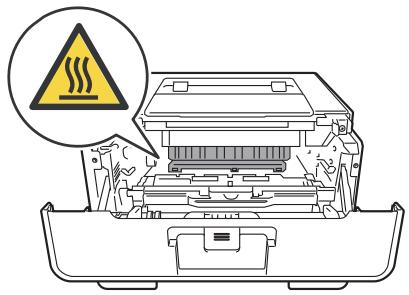

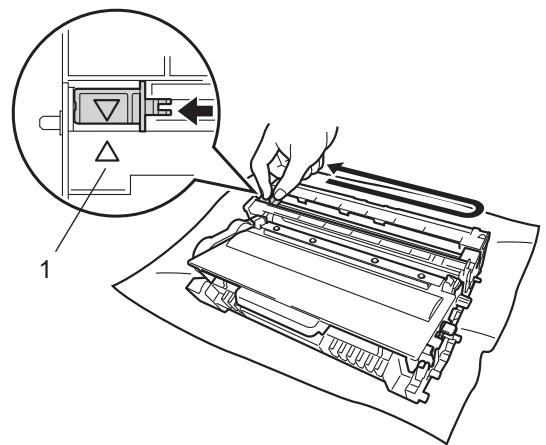

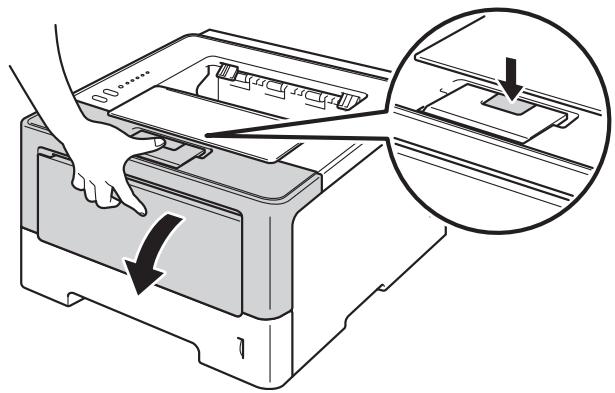

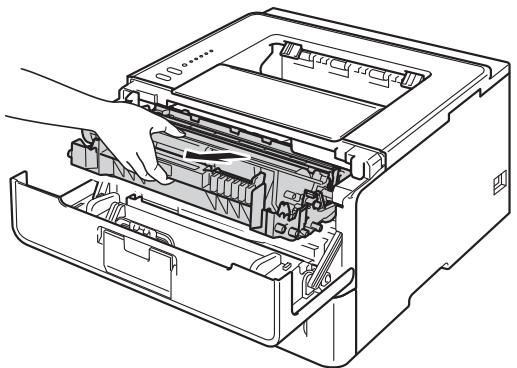

Comment nettoyer le fil corona ?

Ouvrez le capot avant et retirez l'ensemble tambour. Faites glisser le fil vert d'avant en arrière plusieurs fois. Replacez le tambour et fermez le capot. Évitez de toucher le fil avec les doigts.

Comment activer l'impression recto-verso automatique ?

Dans le pilote d'imprimante (Windows), allez dans l'onglet Élémentaire, sélectionnez 'Recto-verso' dans la liste déroulante. Choisissez le type de reliure. Pour Mac, sélectionnez 'Retourner sur les bords courts' ou 'longs' dans les paramètres d'impression.

Comment connecter l'imprimante au réseau ?

Utilisez un câble Ethernet droit pour relier le port réseau de l'imprimante à votre routeur. Configurez l'adresse IP via le panneau de commande (touche Go) ou le logiciel BRAdmin Light. Consultez le Guide utilisateur - Réseau pour plus de détails.

Comment résoudre un problème de qualité d'impression (pâle ou taches) ?

Vérifiez le niveau de toner, le tambour et le fil corona. Dans le pilote, vous pouvez activer 'Améliorer la tenue du toner' ou 'Réduire l'ondulation du papier'. Consultez le chapitre 6 pour les autres causes (papier inadapté, humidité).

Comment configurer l'économie de toner ?

Dans le pilote d'imprimante (onglet Avancé), cochez 'Mode économie'. Cela réduit la densité d'impression. Non disponible pour les résolutions HQ 1200 et 1200 ppp. Vous pouvez aussi activer le mode veille et l'extinction automatique pour économiser l'énergie.

Comment réinitialiser les paramètres réseau par défaut ?

Mettez l'appareil hors tension. Maintenez la touche Go enfoncée tout en rallumant. Relâchez quand toutes les DEL s'allument puis s'éteignent. Appuyez 6 fois sur Go. Toutes les DEL s'allument, l'appareil redémarre avec les paramètres réseau d'usine.

Comment imprimer une page de test ?

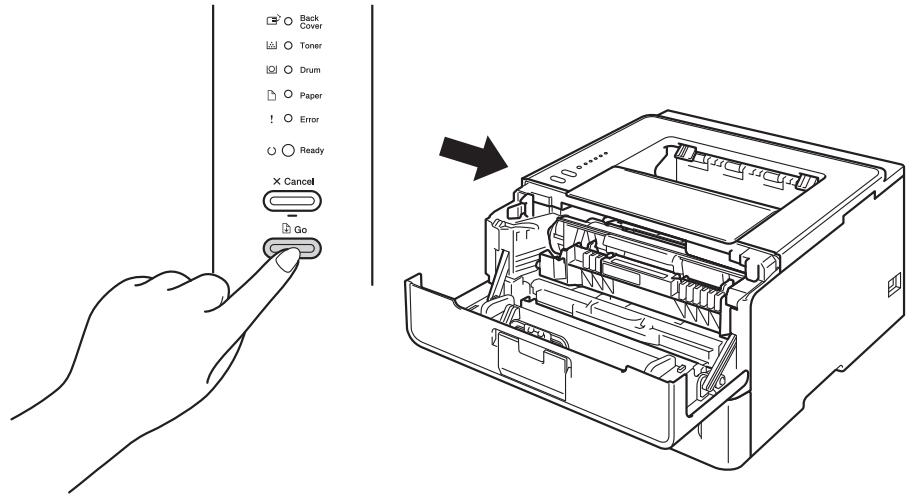

Vous pouvez imprimer une page de test via le panneau de commande : maintenez la touche Go enfoncée jusqu'à ce que la DEL Ready clignote, puis relâchez. Ou dans le pilote Windows, allez dans 'Assistance' puis 'Imprimer paramètres'.

MODE D'EMPLOI HL-5450DN BROTHER

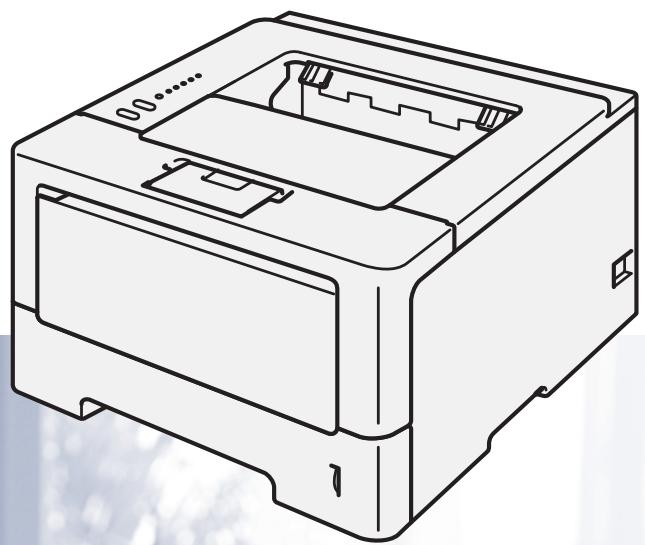

Guide de l'utilisateur

Imprimante laser Brother

HL-5440D

HL-5450DN

HL-5450DNT

Pour les utilisateurs malvoyants

Vous pouvez lire ce manuel avec un logiciel de lecture d'écran à synthèse vocale.

Avant de pouvoir utiliser l'appareil, vous devez d'abord configurer le matériel et installer le pilote.

Veuillez vous reporter au Guide d'installation rapide pour installer l'appareil. Vous pouvez consulter la copie papier qui se trouve dans le carton.

Veuillez lire ce Guide de l'utilisateur attentivement avant d'utiliser l'appareil.

Veuillez nous rendre visite à l'adresse http://solutions.brother.com/ pour le service après-vente, les derniers pilotes et utilitaires et les réponses aux questions fréquemment posées (FAQ) et aux questions techniques.

Remarque : Certains modèles ne sont pas disponibles dans tous les pays.

Où trouver les manuels ?

Titre du manuel	Contenu	Emplacement
Guide de Sécurité du Produit	Veuillez lire ce guide en premier. Avant de configurer cet appareil, veuillez lire les instructions de sécurité. Consultez ce guide pour plus d'informations sur les marques commerciales et les restrictions légales.	Document imprimé / Dans le carton
Guide d'installation rapide	Pour configurer l'appareil ainsi que pour installer les pilotes et les logiciels, conformez-vous aux instructions correspondant au système d'exploitation et au type de connexion utilisés.	Document imprimé / Dans le carton
Guide de l'utilisateur	Découvrez les opérations d'impression, la procédure de remplacement des consommables et la réalisation d'une opération de maintenance périodique. Consultez les conseils en matière de dépistage des pannes.	Fichier PDF / CD-ROM / Dans le carton
Guide utilisateur - Réseau (HL-5450DN(T) uniquement)	Ce guide fournit des informations utiles sur les paramètres du réseau filaire, ainsi que sur les paramètres de sécurité de l'appareil Brother. Vous trouverez également des informations sur les protocoles pris en charge par votre appareil et des conseils de dépistage des pannes détaillés.	Fichier PDF / CD-ROM / Dans le carton
Guide d'impression Google Cloud (HL-5450DN(T) uniquement)	Ce manuel explique comment configurer votre appareil Brother sur un compte Google et comment utiliser les services Google Cloud Print en vue d'imprimer via Internet à partir de périphériques à l'aide de GmailTM version mobile, GOOGLE DOCSTM version mobile et d'autres applications propres à Chrome OS.	Fichier PDF / Brother Solutions Center à l'adresse http://solutions.brother.com/
Guide d'impression/ numérisation mobile pour Brother iPrint&Scan (HL-5450DN(T) uniquement)	Ce manuel fournit des informations utiles sur l'impression de fichiers JPEG et PDF1à partir de votre périphérique mobile et sur la numérisation2à partir de votre appareil Brother sur votre périphérique mobile lorsque celui-ci est connecté à un réseau Wi-Fi.	Fichier PDF / Brother Solutions Center à l'adresse http://solutions.brother.com/

1 L'impression PDF n'est pas prise en charge sur Windows® Phone.
2 HL-5450DN(T) ne prend pas en charge la fonction de numérisation.

Utilisation de la documentation

Nous vous remercions d'avoir acheté un appareil Brother ! La lecture de la documentation vous permettra de tirer le meilleur parti de votre appareil.

Symboles et conventions utilisés dans la documentation

Les symboles et convenances suivants ont été utilisés tout au long de cette documentation.

AVERTISSEMENT	AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait provoquer des blessures graves, voire mortelles.
Important	Important indique une situation potentiellement dangereuse pouvant entraîner des accidents sources de -dommages- matériels uniquement ou d'une panne du produit.Les icônes d'interdiction indiquent les actions à éviter.
	Les icônes de risque électrique vous préviennent en cas de possibilité de choc électrique.
	Les icônes de risque d'incendie vous préviennent lorsqu'une action peut entraîner un incendie.

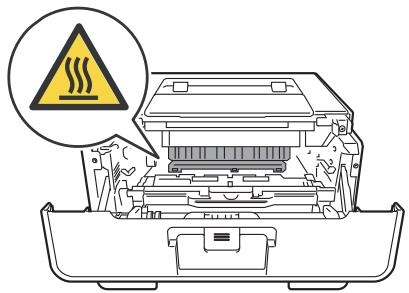

	Les icônes de Haute température vous avertissent de ne pas toucher aux parties chaudes de l'appareil.
Remarque	Les notes vous indiquent comment répondre à une situation donnée ou vous donnent des conseils sur le fonctionnement des options disponibles.
Gras	Les caractères gras identifient les touches du panneau de commande de l'appareil ou les touches sur l'écran de l'ordinateur.
Italique	Les caractères en italique mettent l'accent sur un point important ou vous renvoient à une rubrique connexe.

Table des matières

1 Méthodes d'impression 1

A propos de cet appareil....1

Vue avant et vue arrière ....1

Papier et autres supports d'impression pris en charge....2

Papier et supports d'impression recommandés ....2

Type et format de papier 2

Manipulation et utilisation de papier spécial....4

Zone non imprimable lors de l'impression à partir d'un ordinateur....7

Chargement du papier....8

Chargement du papier et supports d'impression....8

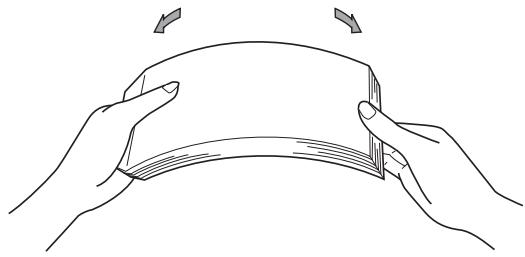

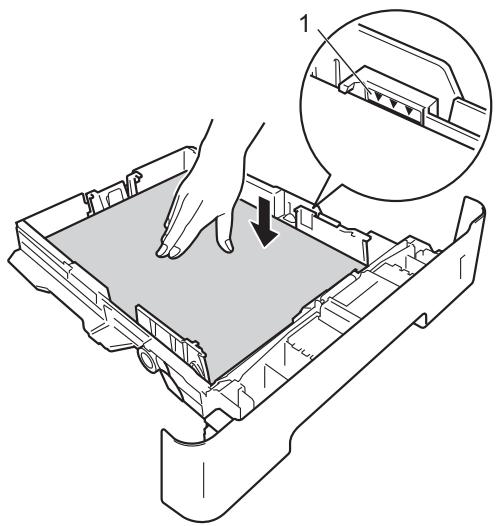

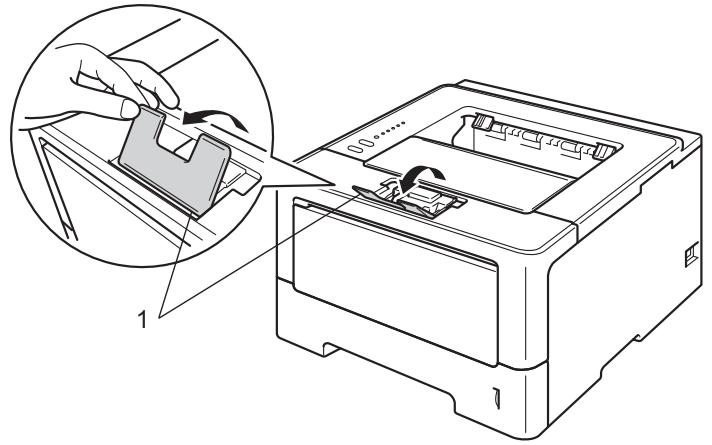

Chargement de papier dans le bac à papier standard et dans le bac inférieur en option ....8

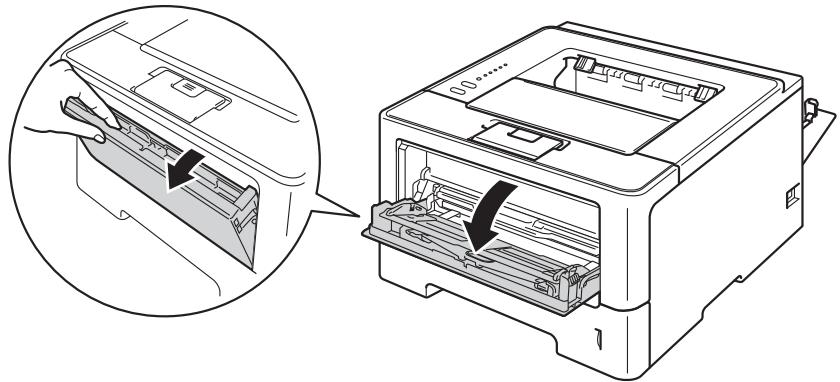

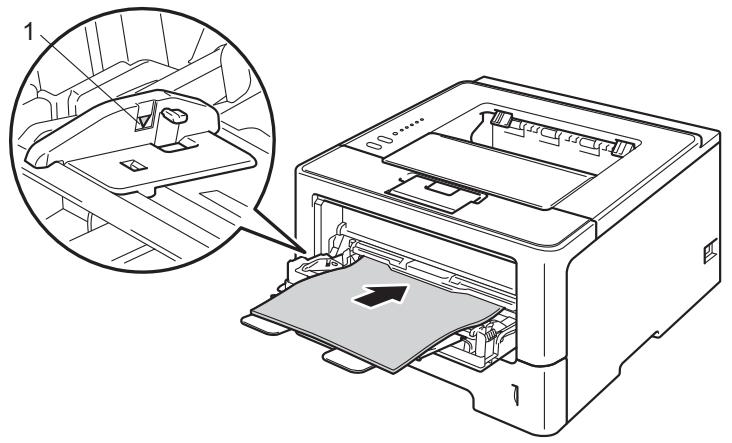

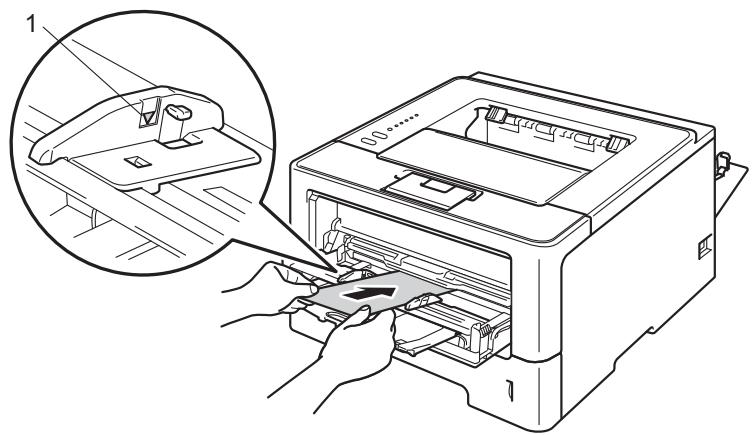

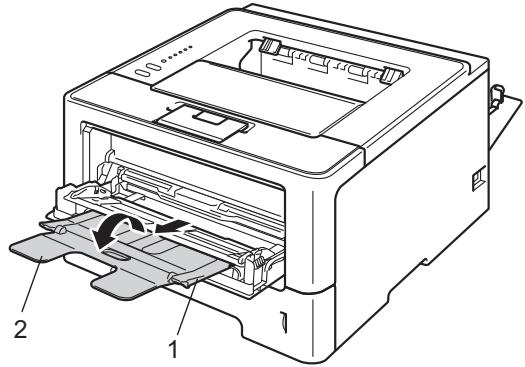

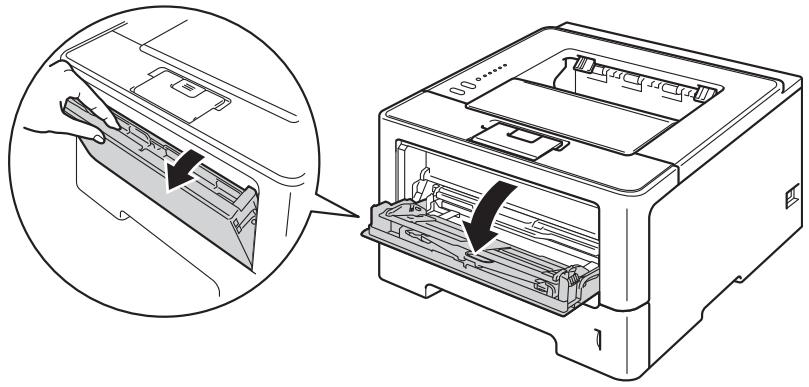

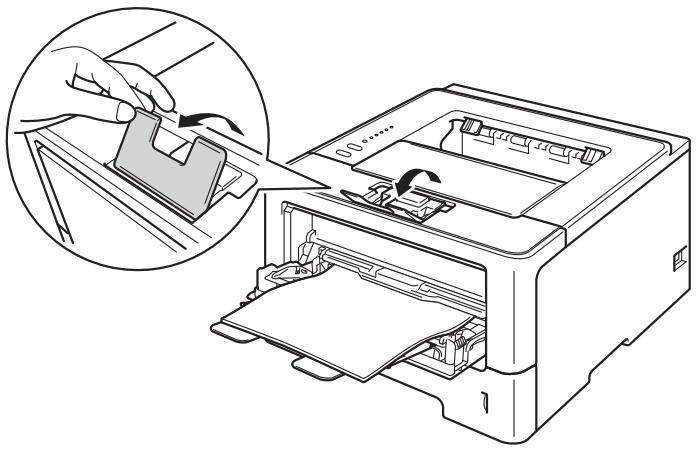

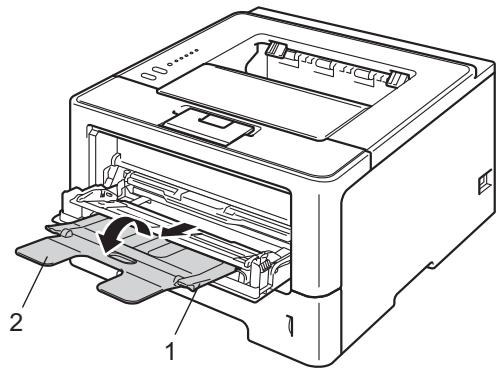

Chargement de papier dans le bac universel....12

Impression recto-verso....19

Règles à suivre pour l'impression recto-verso....19

Impression recto-verso automatique ....20

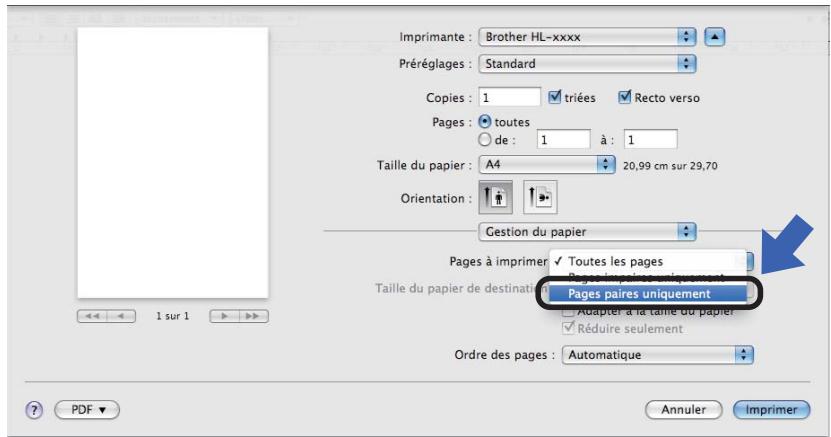

Impression recto-verso manuelle ....22

2 Pilotes et logiciel 23

Pilote d'imprimante 23

Impression d'un document 24

Paramètres du pilote d'imprimante....25

Windows ^® 26

Accès aux paramètres du pilote d'imprimante....26

Fonctions du pilote d'imprimante Windows ^ 27

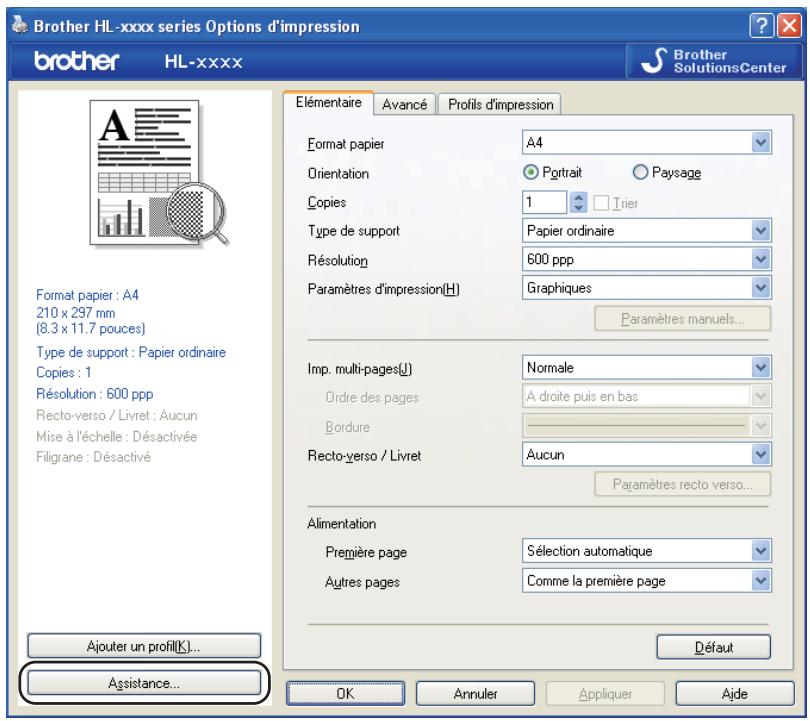

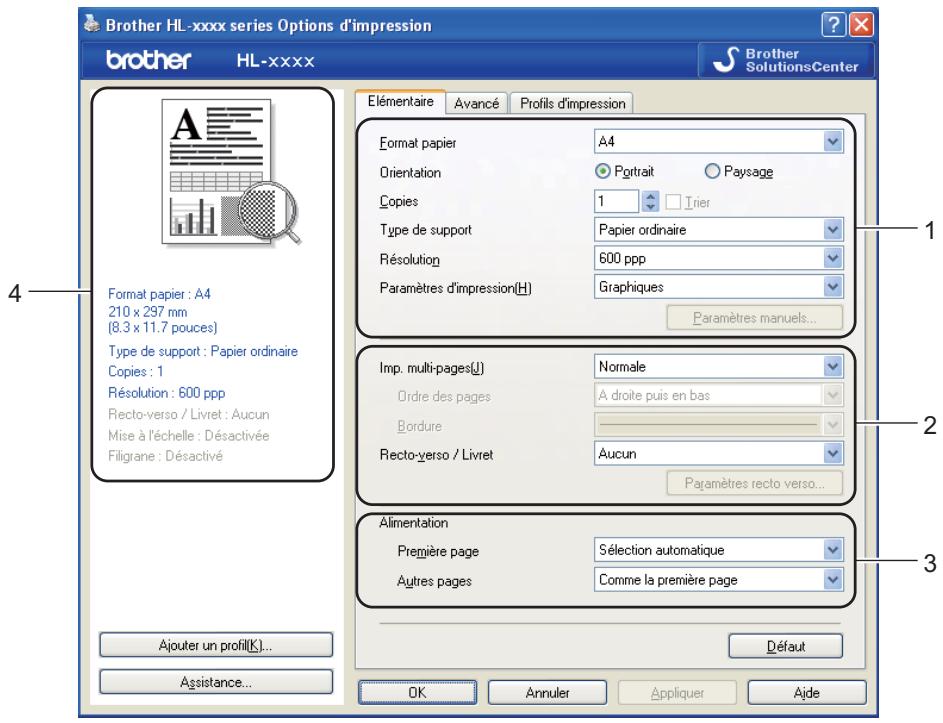

Onglet Elémentaire....27

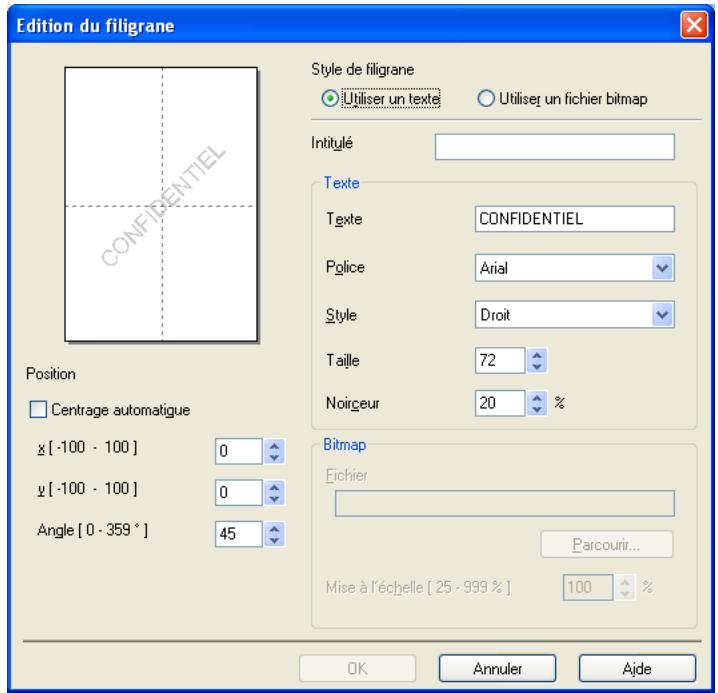

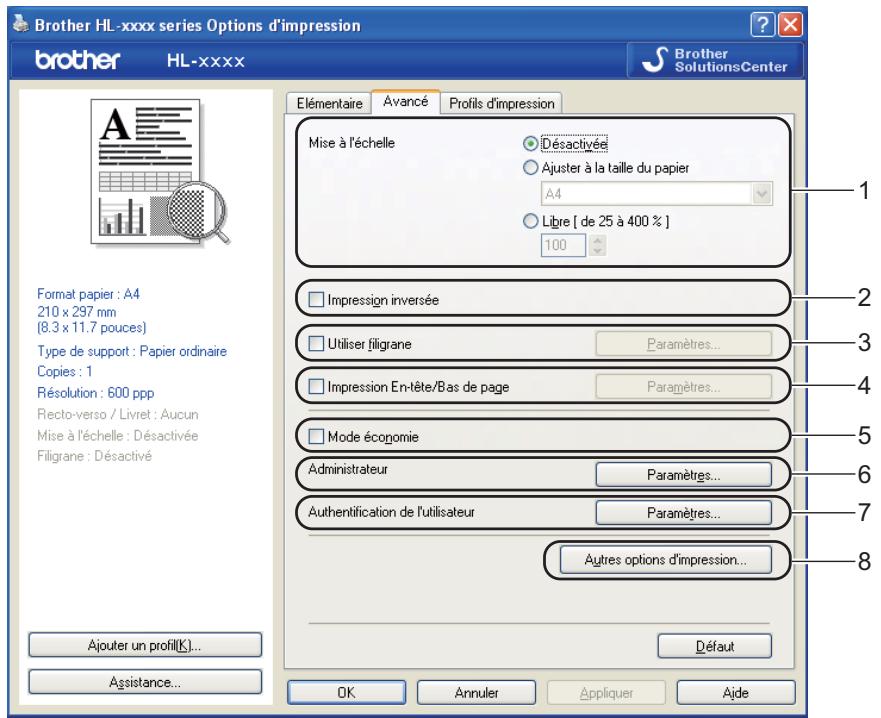

Onglet Avancé....33

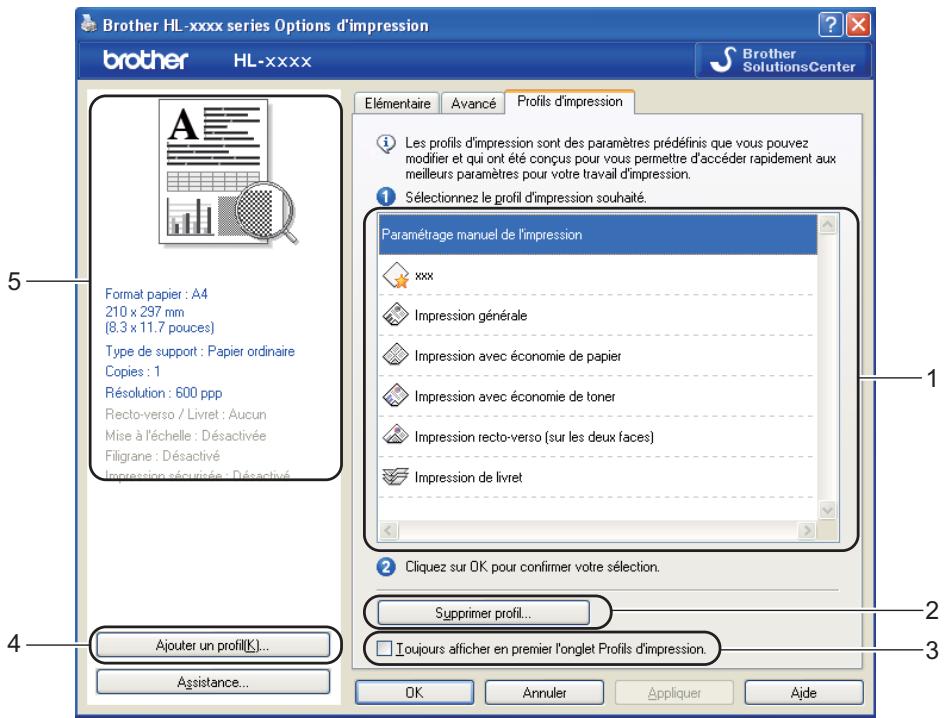

Onglet Profils d'impression....41

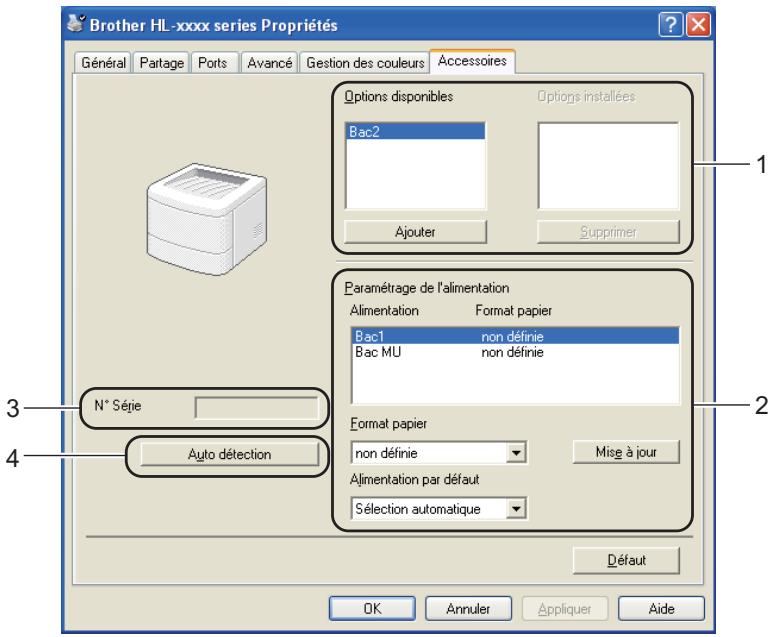

Onglet Accessoires....43

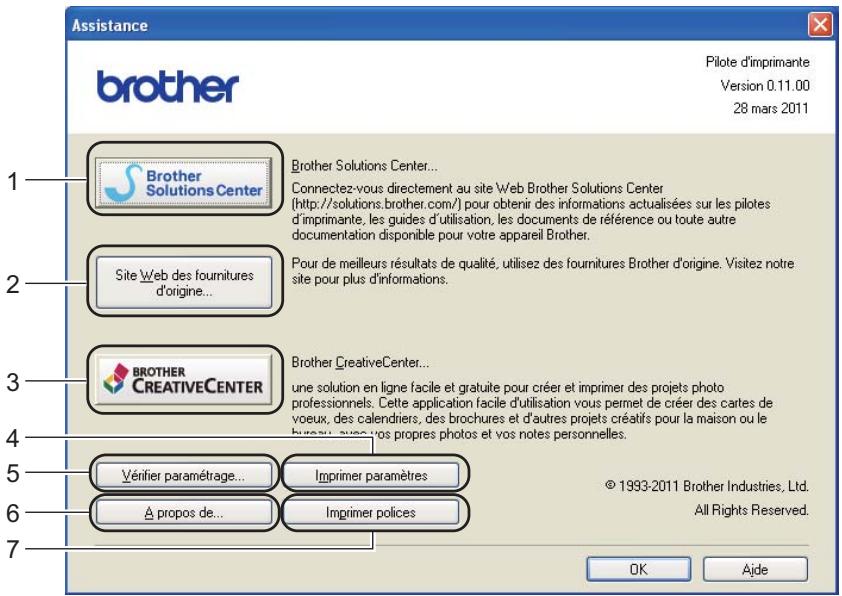

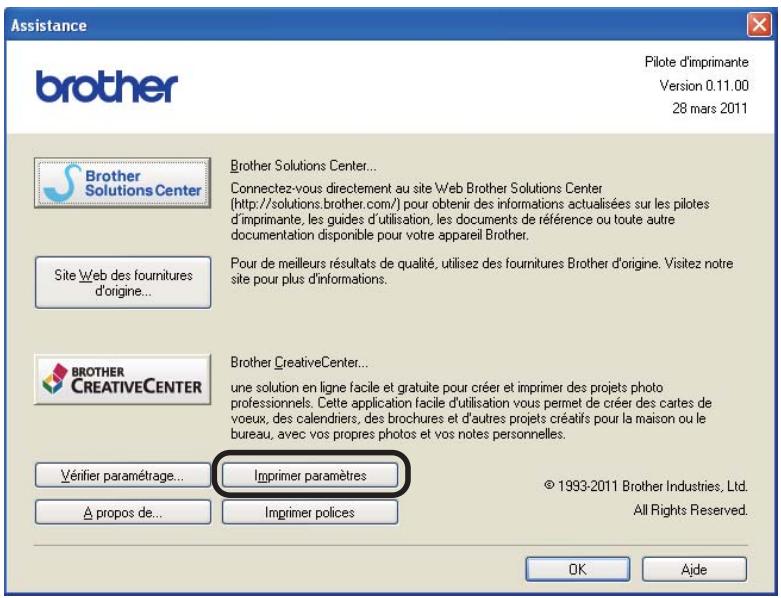

Assistance 45

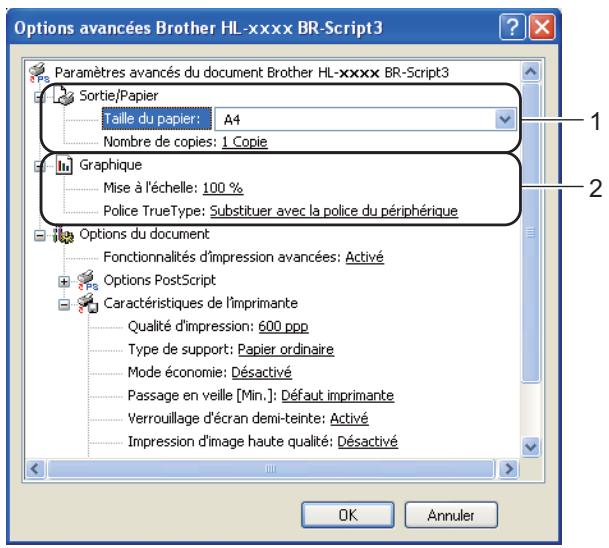

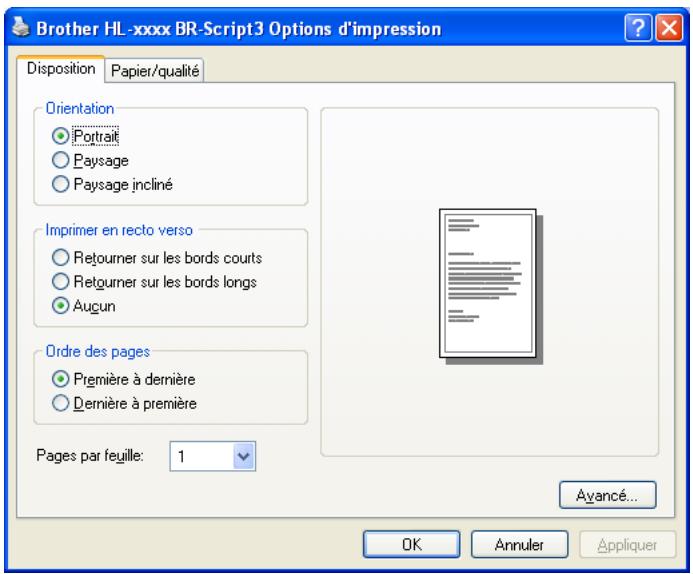

Fonctions du pilote d'imprimante BR-Script3 (émulation du langage PostScript® 3™) .....47

Désinstallation du pilote d'imprimante....53

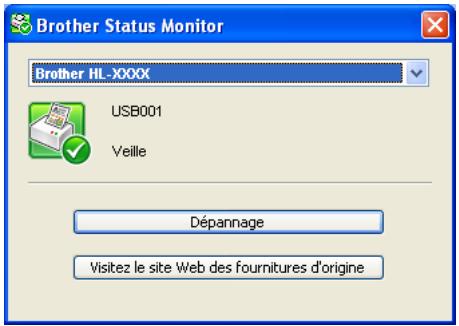

Status Monitor ....54

Macintosh 56

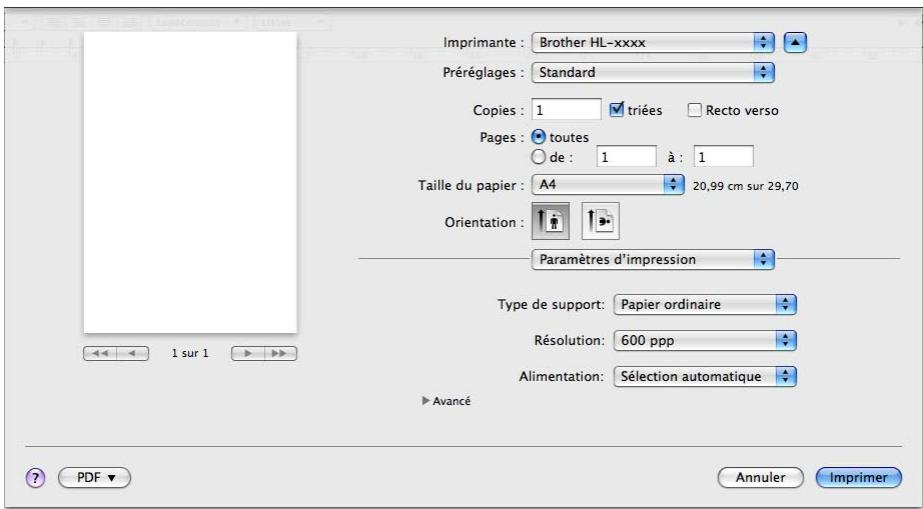

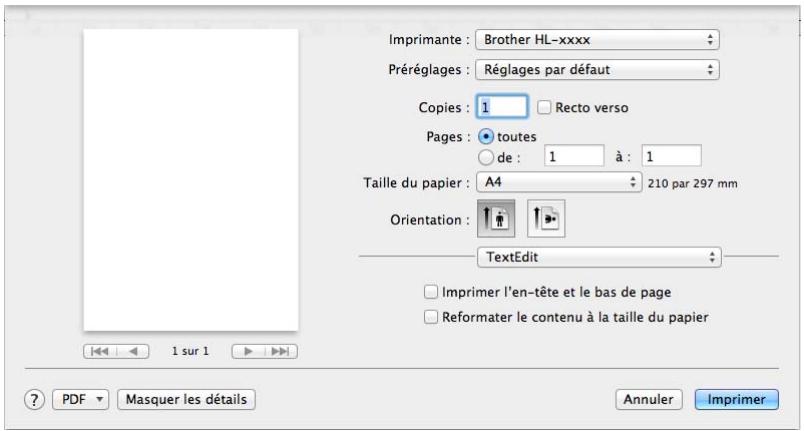

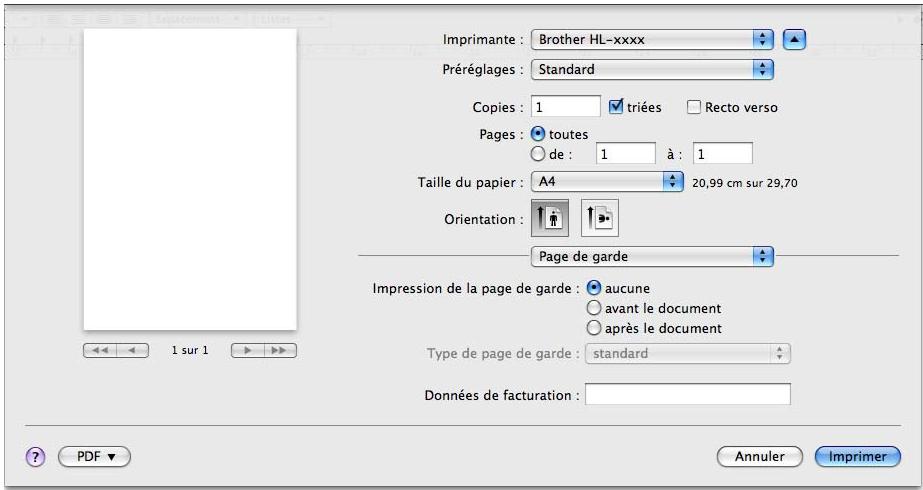

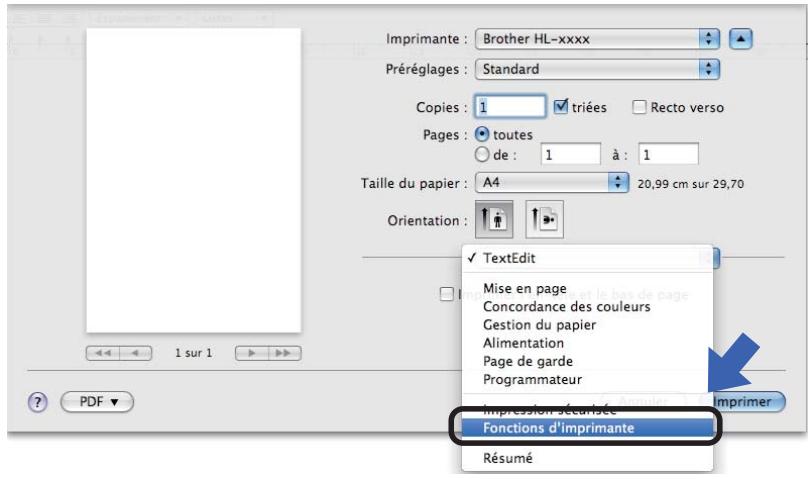

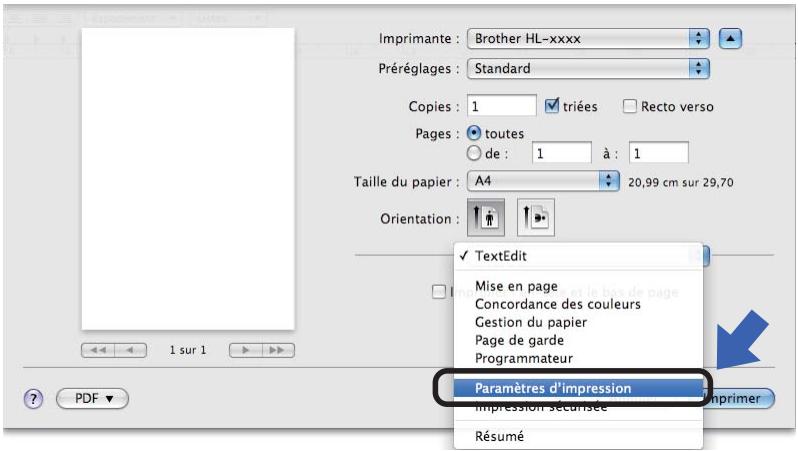

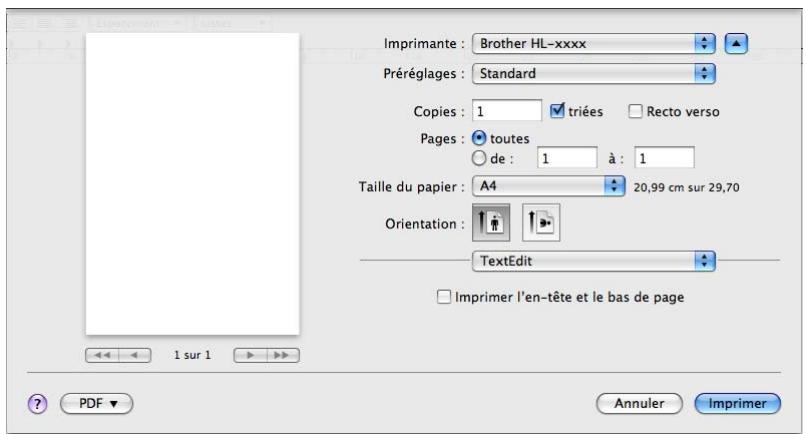

Fonctions du pilote d'imprimante (Macintosh)....56

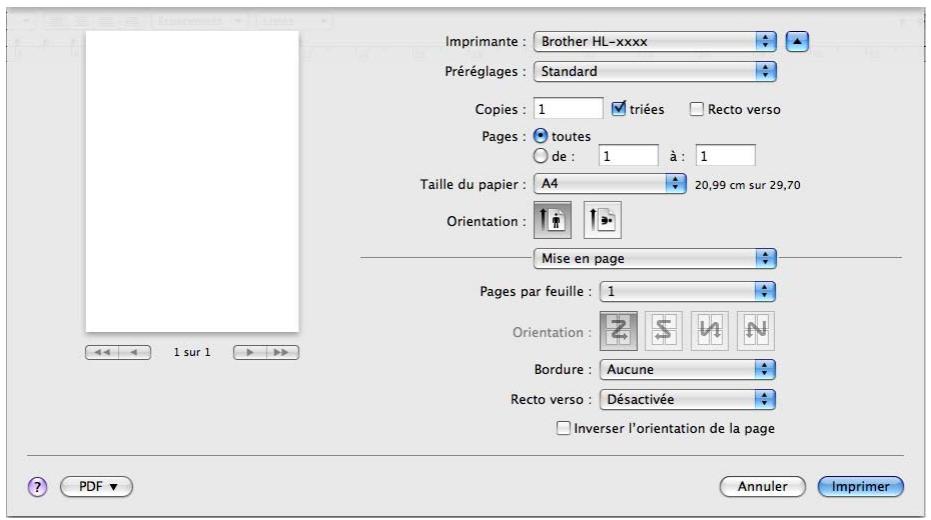

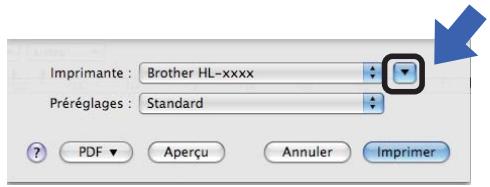

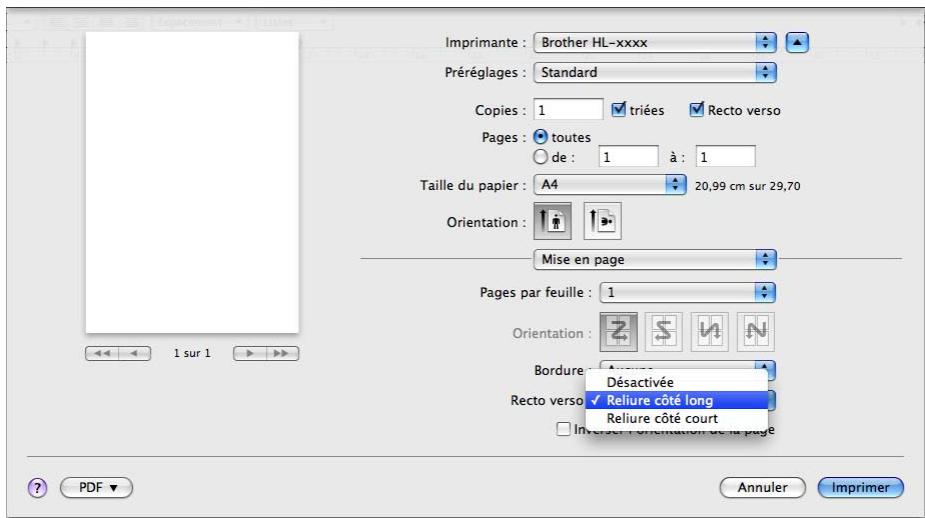

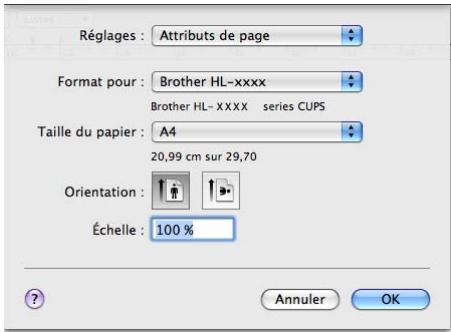

Choix des options de mise en page 56

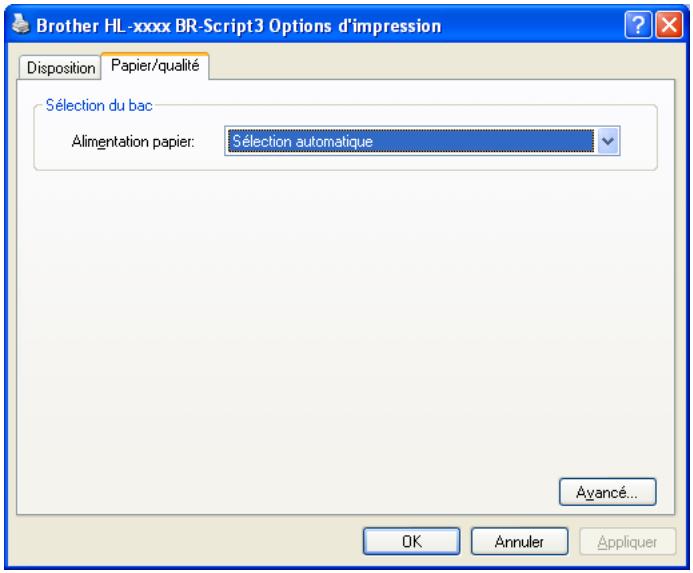

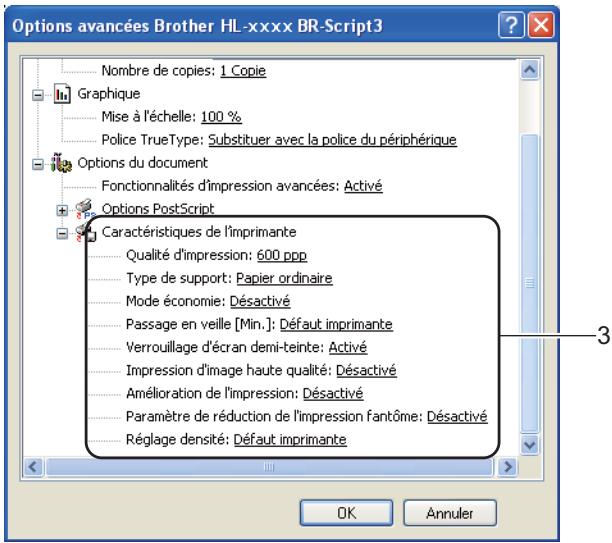

Fonctions du pilote d'imprimante BR-Script3 (émulation du langage PostScript® 3™) ......66

Suppression du pilote d'imprimante 70

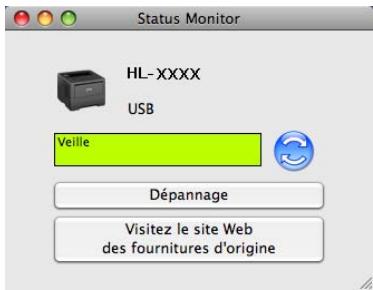

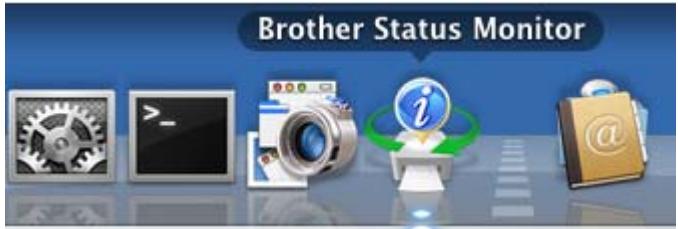

Status Monitor 71

Logiciel 73

Logiciels pour réseau 73

Console d'imprimante à distance (Windows® uniquement) 73

3 Informations générales

74

Panneau de commande....74

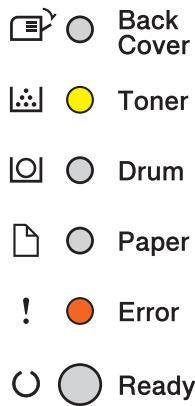

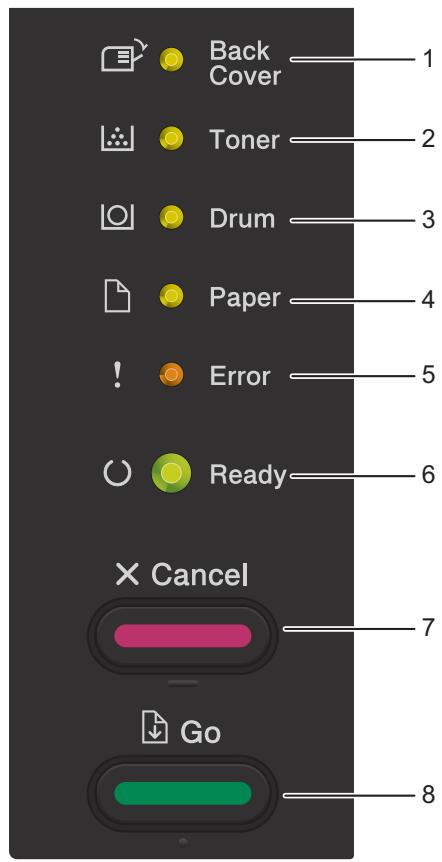

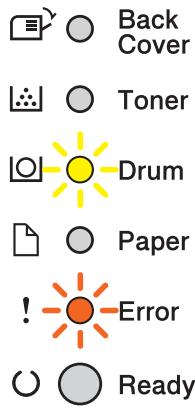

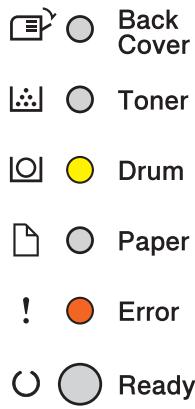

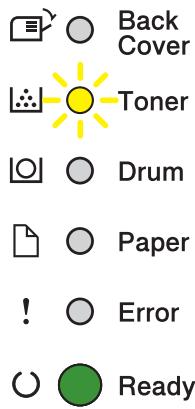

DEL (diodes électroluminescentes)....74

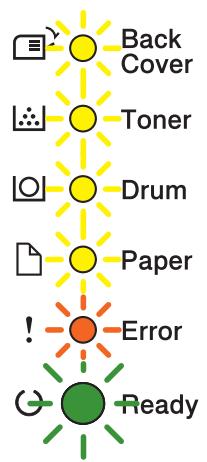

Indications d'appel technicien....83

Touches du panneau de commande....85

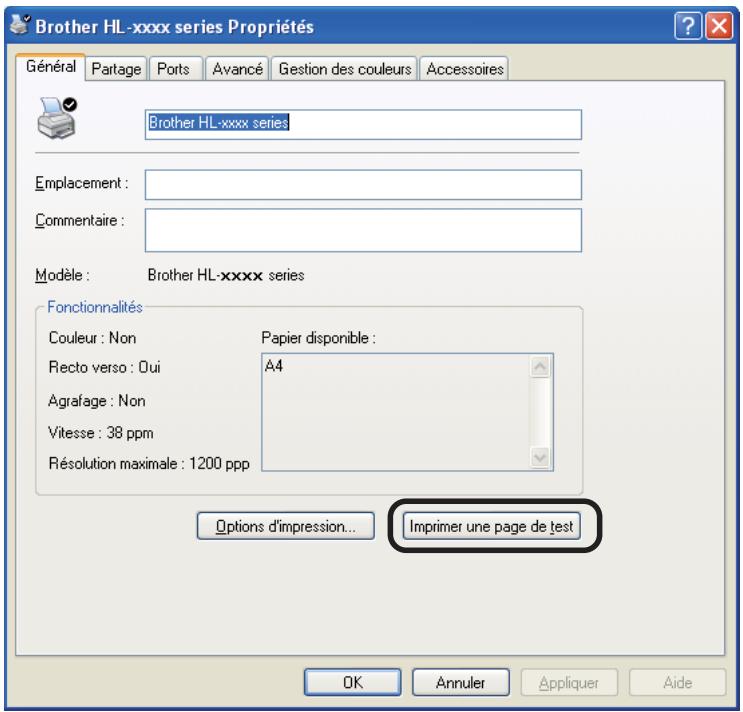

Imprimer une page de test....86

Utilisation de la touche Go....86

Utilisation du pilote d'imprimante....86

Imprimer une page Paramètres imprimante ....87

Utilisation de la touche Go....87

Utilisation du pilote d'imprimante....87

Imprimer les polices....88

Utilisation de la touche Go....88

Utilisation du pilote d'imprimante....88

Fonctions de sécurité....89

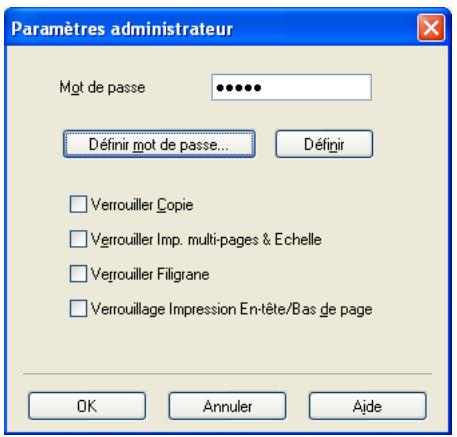

Secure Function Lock 2.0 (HL-5450DN(T) uniquement)....89

Fonctions écologiques....90

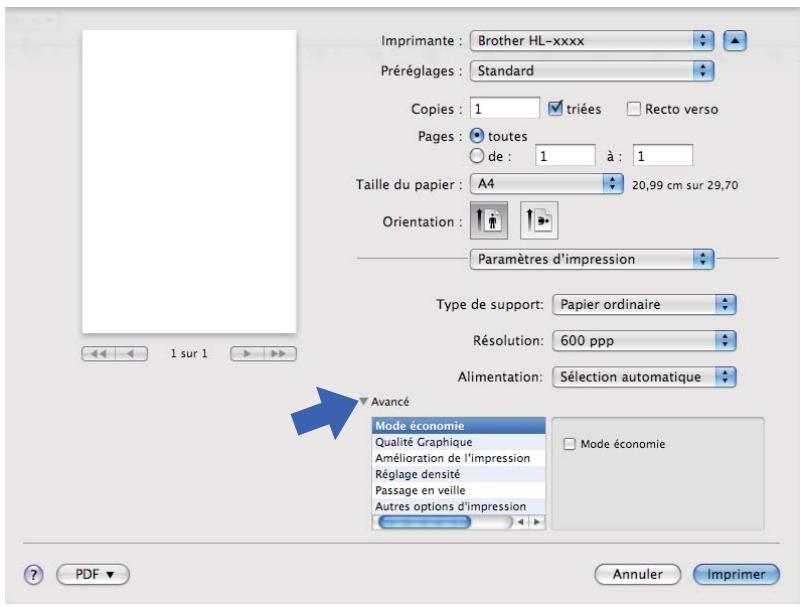

Economie de toner 90

Passage en veille 90

Mode veille prolongée 90

Mode extinction 91

Fonction Mode silencieux....92

Activation/Désactivation du mode silencieux....92

4 Options 93

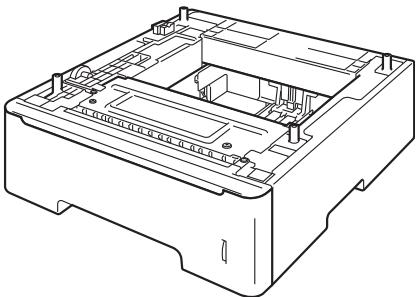

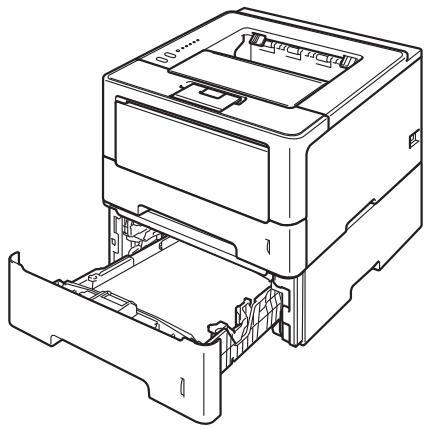

Bac inférieur (LT-5400)....94

SO-DIMM (HL-5450DN(T) uniquement)....95

Types SO-DIMM....95

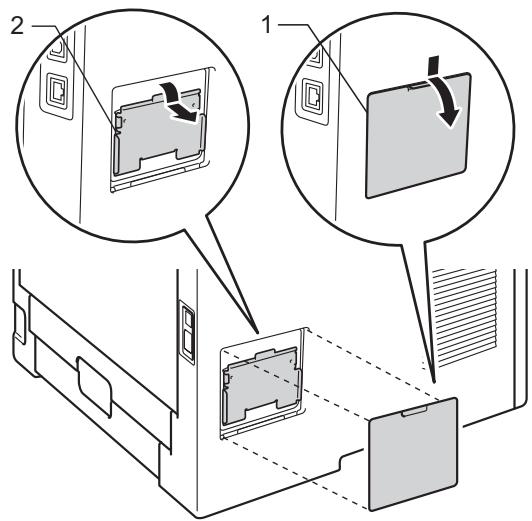

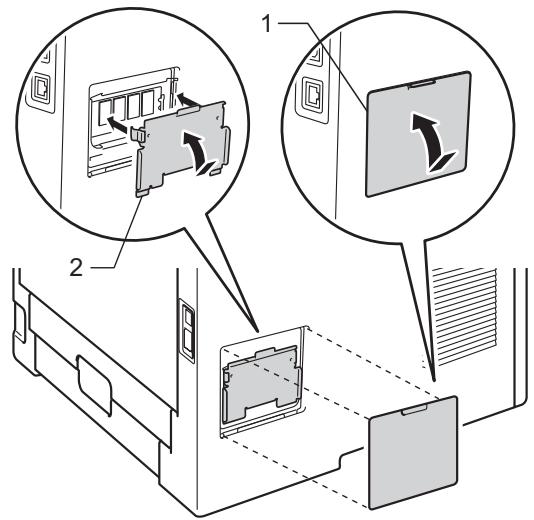

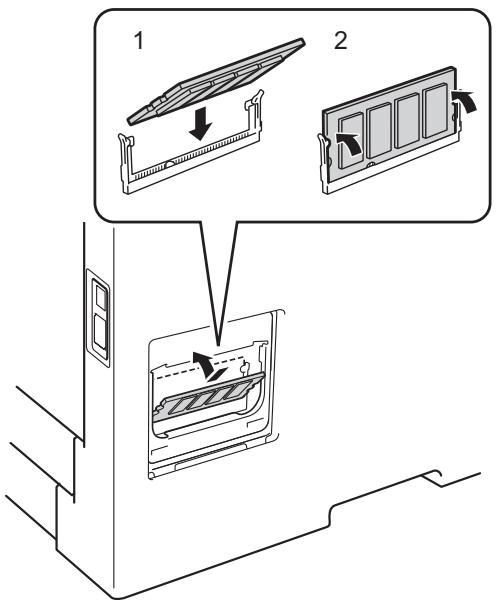

Installation de mémoire supplémentaire....96

5 Entretien périodique 98

Remplacement des consommables....98

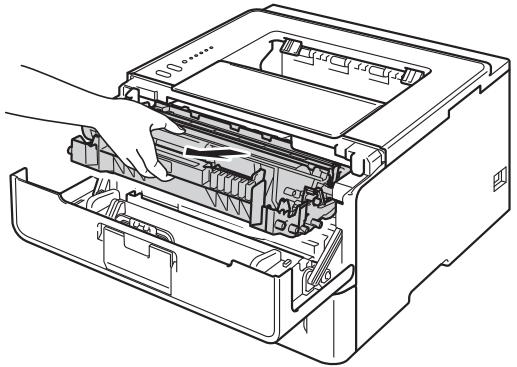

Remplacement de la cartouche de toner....99

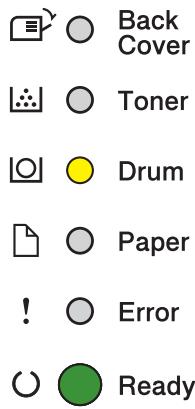

Remplacement du tambour 107

Nettoyage et vérification de l'appareil....114

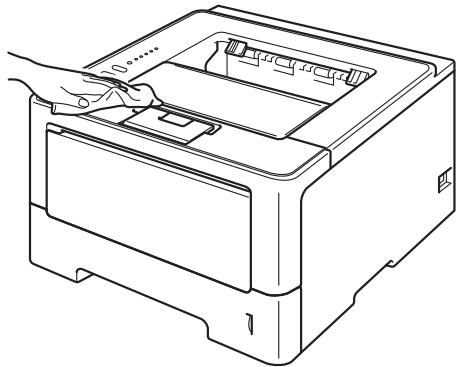

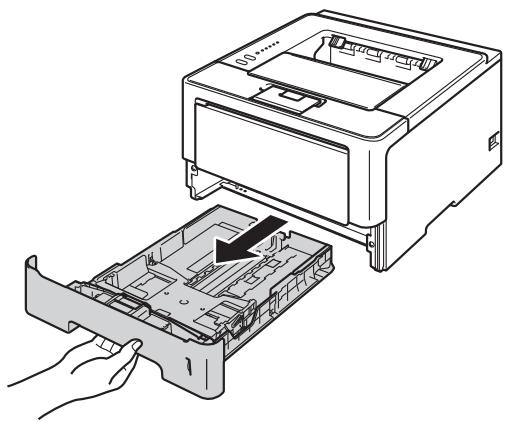

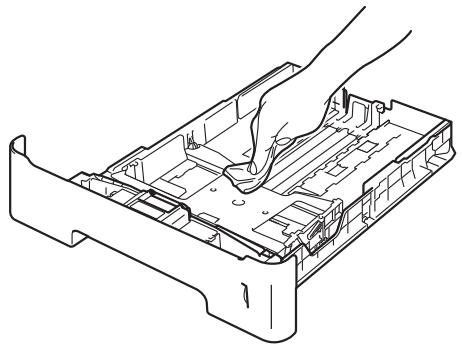

Nettoyage de l'extérieur de l'appareil 114

Nettoyage du fil corona....116

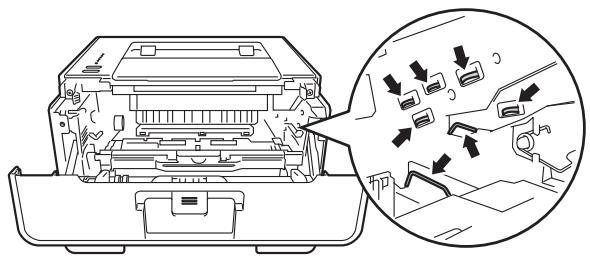

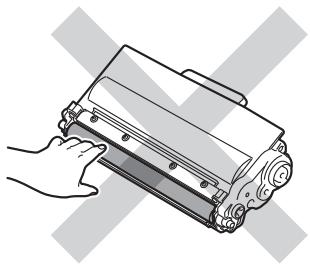

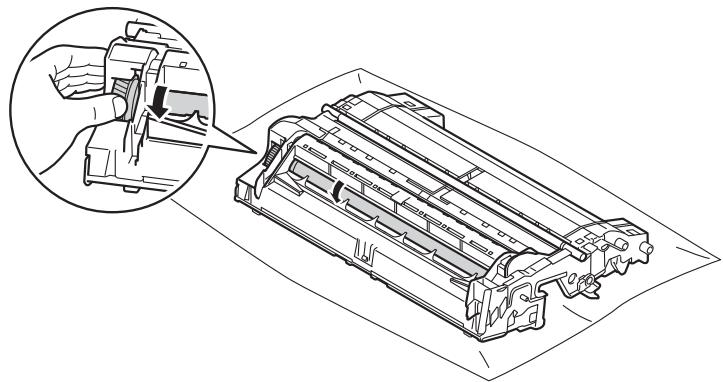

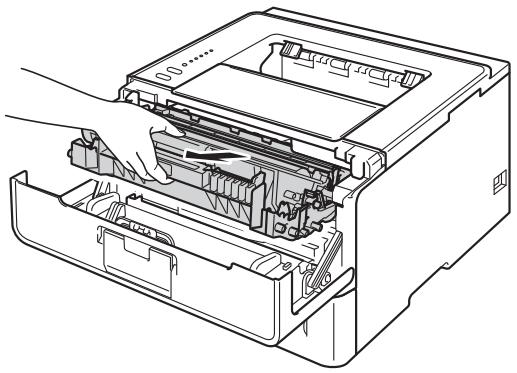

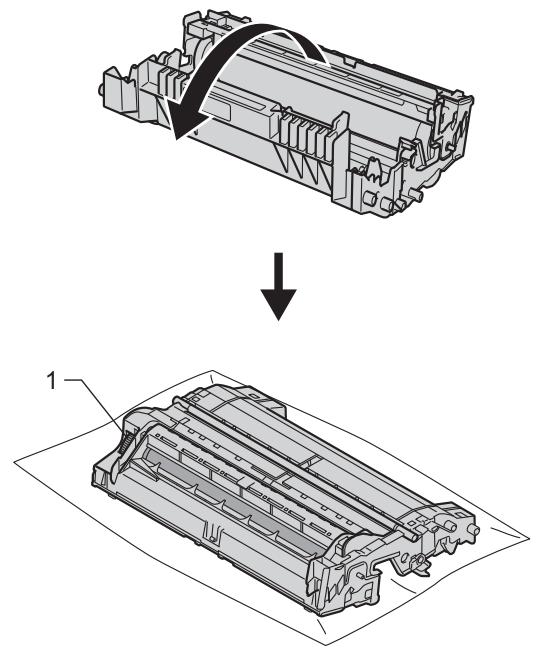

Nettoyage de l'ensemble tambour....118

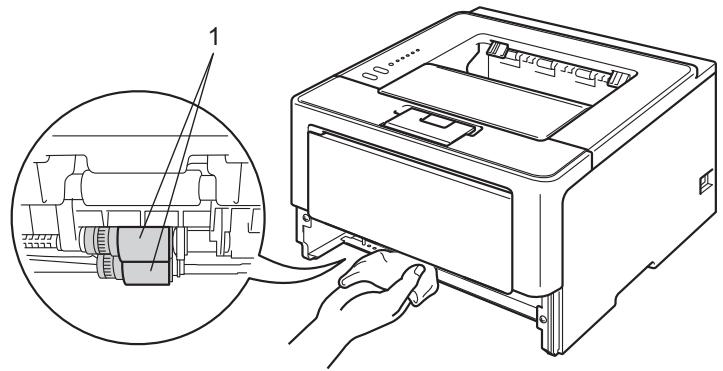

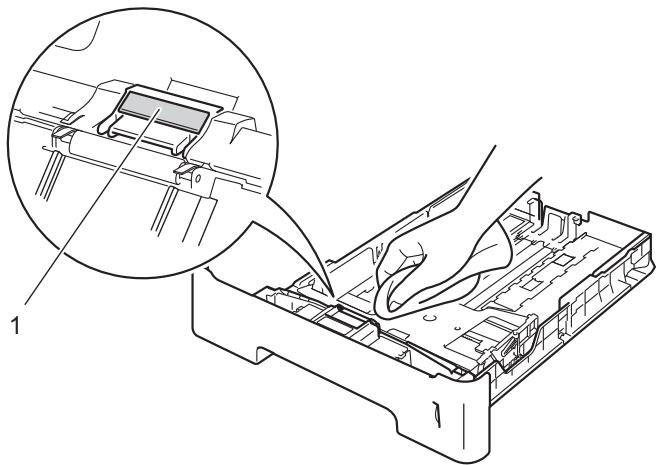

Nettoyage du rouleau d'entraînement du papier 123

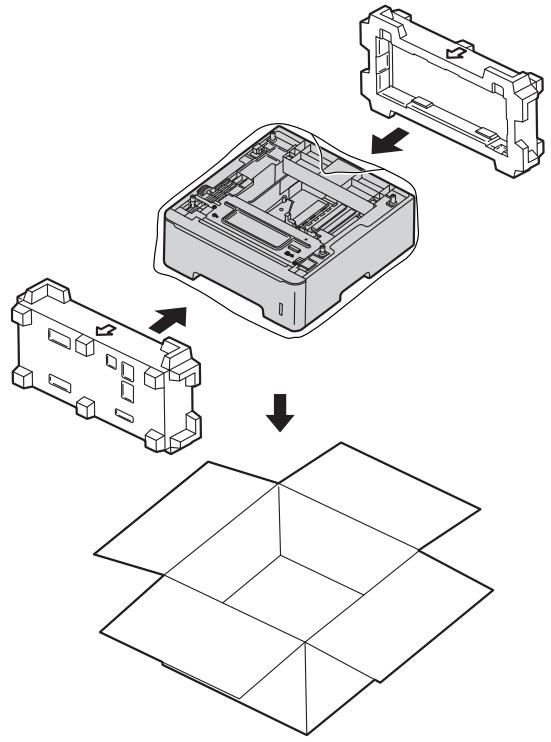

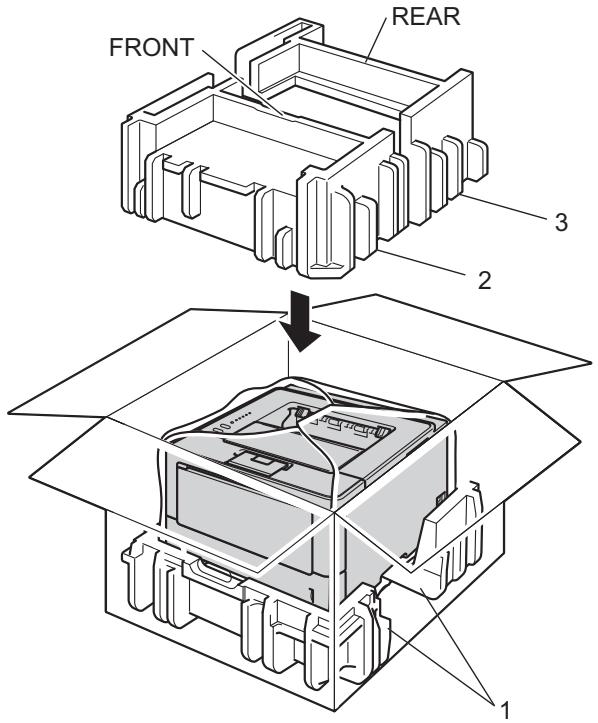

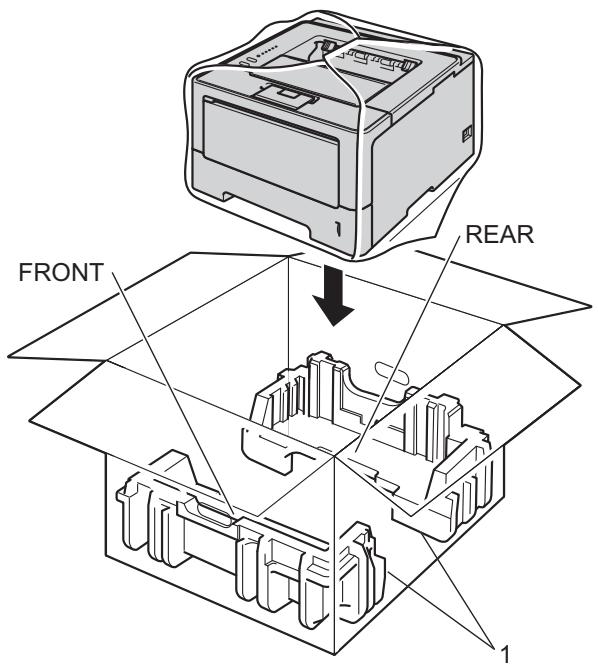

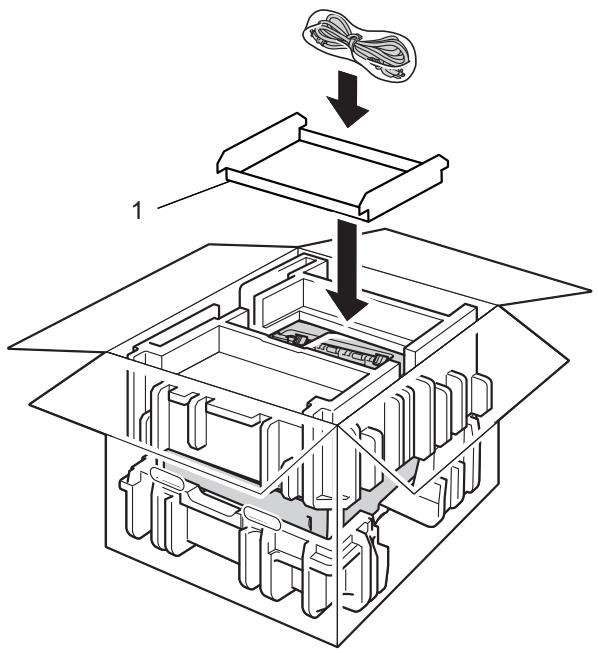

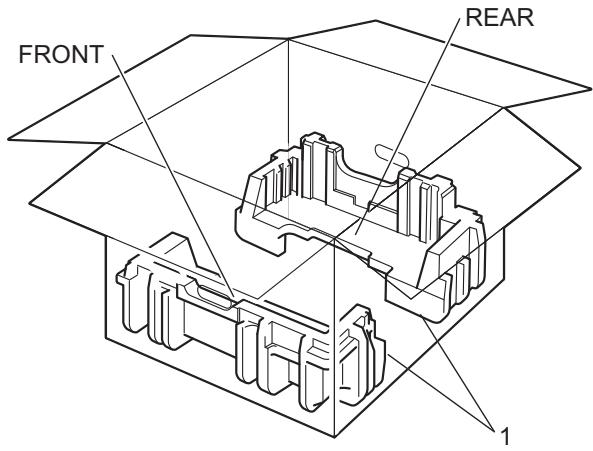

Emballage et transport de l'appareil 124

6 Dépistage des pannes 127

Identification du problème....127

Messages d'erreur dans le Status Monitor ....128

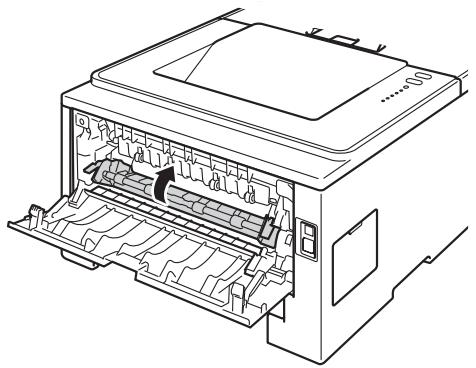

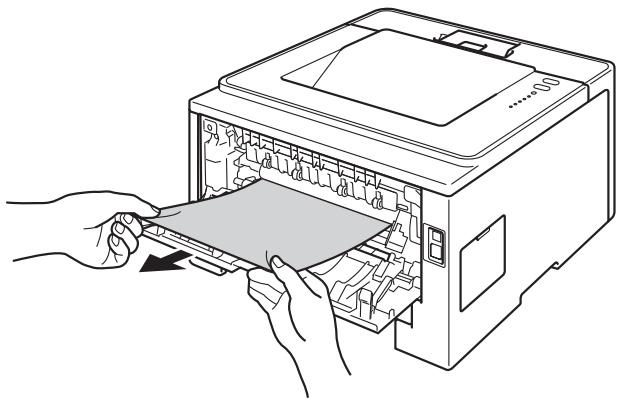

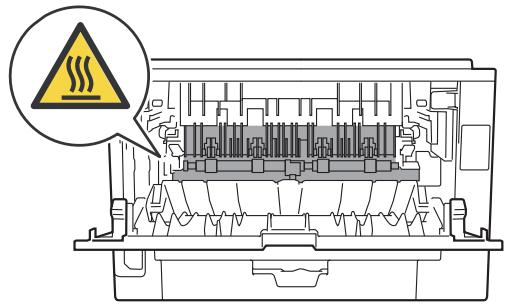

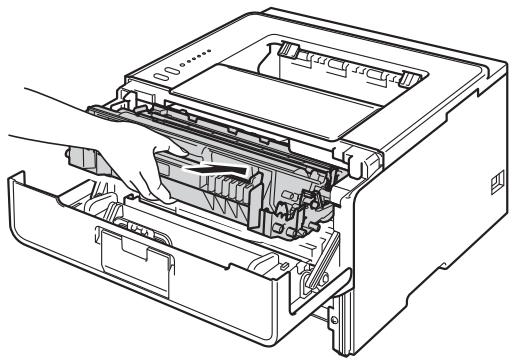

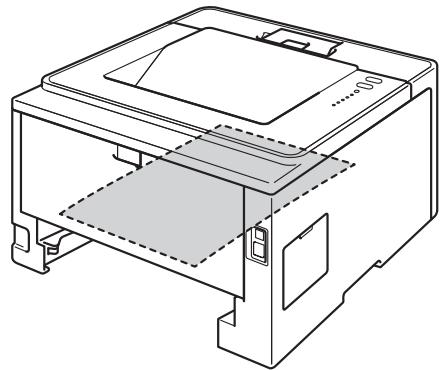

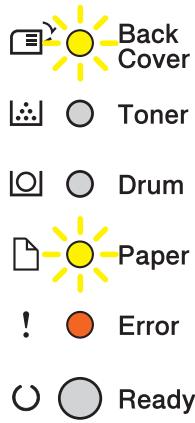

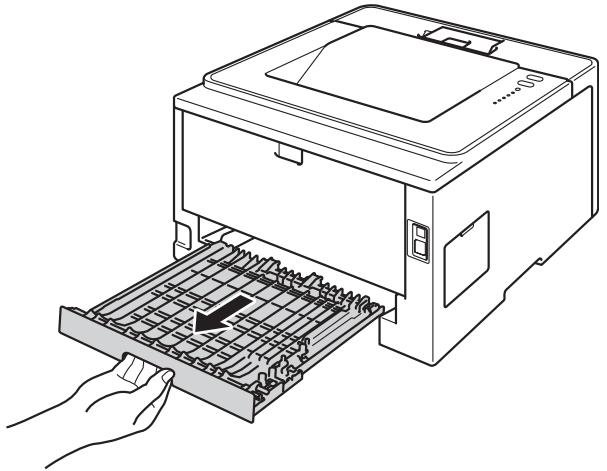

Bourrages de papier....131

En cas de problèmes liés à l'appareil 142

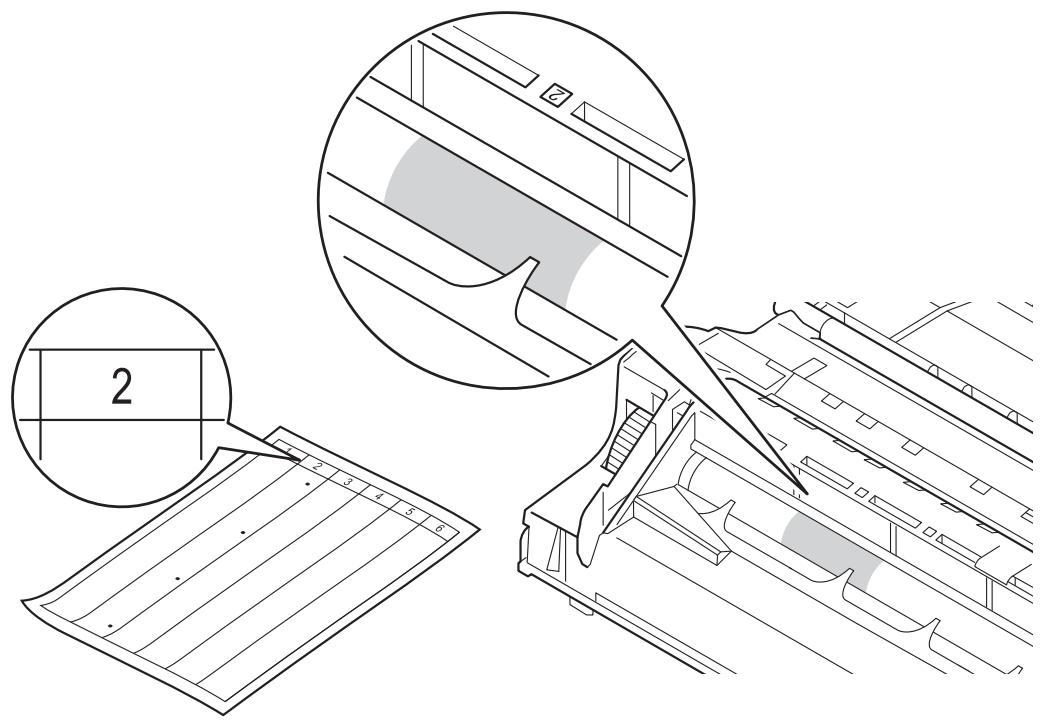

Amélioration de la qualité d'impression....146

Informations sur l'appareil....153

Paramètres par défaut....153

A Annexe 155

Caractéristiques techniques de l'appareil....155

Généralités 155

Support d'impression....157

Imprimante....158

Interface....158

Configuration requise ....159

Informations importantes pour choisir votre papier ....160

Jeux de caractères et de symboles....161

Consommables....162

Réseau (LAN)....162

Numéros Brother 163

B Index 164

1 Méthodes d'impression

A propos de cet appareil

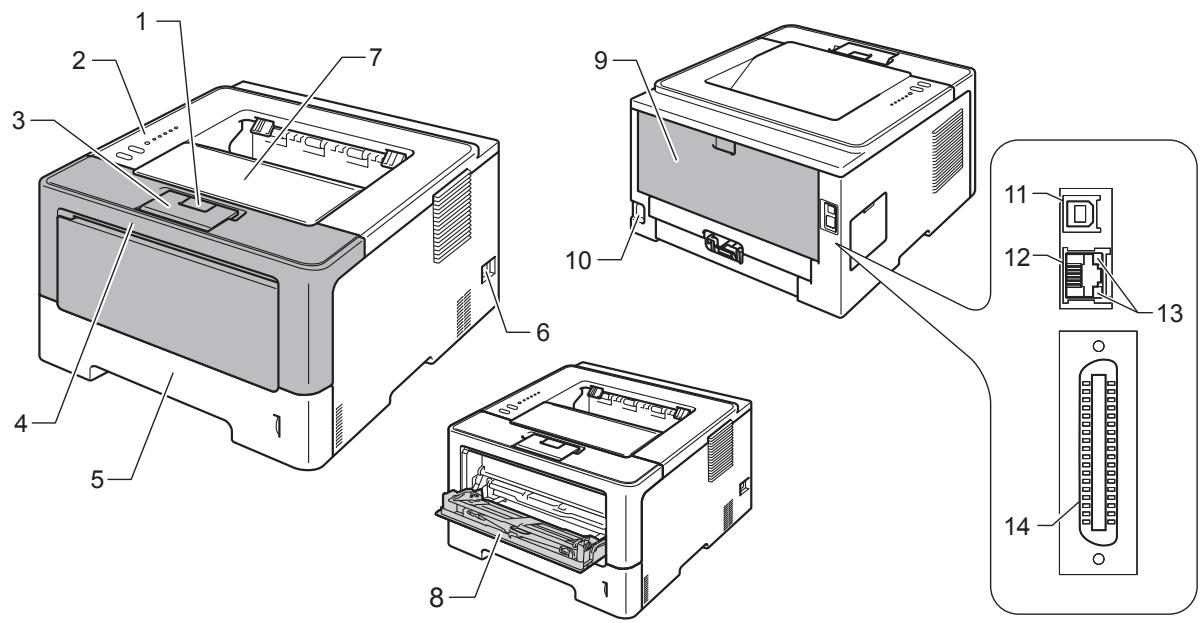

Vue avant et vue arrière

1 Bouton de déblocage du capot avant
2
3 Rabat de support du bac de sortie face imprimée dessous (rabat de support)
4 Capot avant
5 Bac à papier
6 Interrupteur d'alimentation
7 Bac de sortie face imprimée dessous
8 Bac universel
9 Capot arrière (bac de sortie face imprimée dessus lorsqu'il est ouvert)
10 Connecteur de l'alimentation
11 Port USB
12 Port 10BASE-T / 100BASE-TX (HL-5450DN(T) uniquement)
13 Diodes électroluminescentes d'activité réseau (DEL) (HL-5450DN(T) uniquement)
14 Port parallèle (HL-5440D uniquement)

Remarque

La plupart des illustrations de ce Guide de l'utilisateur représentent le modèle HL-5450DN.

Papier et autres supports d'impression pris en charge

La qualité d'impression peut varier selon le type de papier utilisé.

Vous pouvez utiliser les types de support d'impression suivants : papier ordinaire, papier mince, papier épais, papier plus épais, papier de qualité supérieure, papier recyclé, étiquettes ou enveloppes.

Pour obtenir des résultats optimaux, suivez les instructions ci-dessous :

■ NE CHARGEZ PAS différents types de papiers simultanément dans le bac pour ne pas provoquer des bourrages ou des problèmes d'alimentation.
Pour une impression correcte, vous devez impérativement sélectionner dans votre application logicielle le format de papier correspondant au format du papier placé dans le bac.
■ Evitez de toucher la surface de papier imprimée juste après l'impression.
- Avant d'acheter d'importantes quantités de papier, il est conseillé de procéder à des essais pour vérifier qu'il convient.

Papier et supports d'impression recommandés

Type de papier	Composant
Papier ordinaire	Xerox Premier TCF 80 g/m2Xerox Business 80 g/m2
Papier recyclé	Xerox Recycled Supreme 80 g/m2
Etiquettes	Etiquettes laser Avery L7163
Enveloppes	Série Antalis River (DL)

Type et format de papier

L'appareil alimente le papier depuis le bac à papier standard installé, le bac universel ou le bac inférieur en option.

Les noms des bacs utilisés dans le pilote d'imprimante et dans ce guide sont les suivants :

Bac et bac en option	Nom
Bac à papier	Bac 1
Unité du bac inférieur en option (standard pour le HL-5450DNT)	Bac 2
Bac universel	Bac MU

Volume de papier dans les bacs à papier

	Format du papier	Types de papier	Nombre de feuilles
Bac à papier (bac 1)	A4, Letter, Legal, B5 (ISO/JIS), Executive, A5, A5 (bord long), A6, B6 (ISO), Folio ^1	Papier ordinaire, papier fin et papier recyclé	jusqu'à 250 feuilles ( 80 g/m^2 )
Bac universel (bac MU)	Largeur : 76,2 à 215,9 mmLongueur : 127 à 355,6 mm	Papier ordinaire, papier fin, papier épais, papier plus épais, papier de qualité supérieure, papier recyclé, enveloppes et étiquettes	jusqu'à 50 feuilles ( 80 g/m^2 )3 enveloppes
Bac inférieur en option (bac 2) ^2	A4, Letter, Legal, B5 (ISO/JIS), Executive, A5, B6 (ISO), Folio ^1	Papier ordinaire, papier fin et papier recyclé	jusqu'à 500 feuilles ( 80 g/m^2 )

^1 Le format folio fait 215,9 mm x 330,2 mm.

2 Le bac 2 est standard sur le HL-5450DNT.

Spécifications du papier recommandé

Les spécifications de papier suivantes sont adaptées à cet appareil.

Grammage	75-90 g/m2
Epaisseur	80-110 μm
Rugosité	Plus de 20 secondes
Rigidité	90-150 cm3/100
Sens des fibres	Sens machine
Résistivité du volume	10e^9-10e^11 ohms
Résistivité de la surface	10e^9-10e^12 ohms-cm
Charge	CaCO3(neutre)
Teneur en cendres	Inférieure à 23 wt%
Luminosité	Supérieure à 80 %
Opacité	Supérieure à 85 %

Utilisez du papier conçu spécifiquement pour la copie sur papier ordinaire.
■ Utilisez du papier de 75 à 90 g/m².
- Utilisez du papier sens machine au pH neutre doté d'un taux d'humidité de 5 % environ.
Cet appareil permet d'utiliser du papier recyclé conforme aux spécifications DIN 19309.

(Pour vous aider à choisir le papier à utiliser avec cet appareil, voir Informations importantes pour choisir votre papier >> page 160.)

Manipulation et utilisation de papier spécial

L'appareil est conçu pour prendre en charge la plupart des types de papier de xérographie et de qualité supérieure. Certaines variables de papier peuvent, toutefois, avoir une incidence sur la qualité de l'impression ou la fiabilité en termes de manipulation. Avant d'acheter du papier, procédez toujours à quelques essais avec des échantillons pour vous assurer que les performances vous conviennent. Conservez le papier dans son emballage d'origine en veillant à ce que ce dernier soit bien fermé. Conservez le papier à plat, à l'abri de l'humidité, de la lumière directe du soleil et de la chaleur.

Voici quelques consignes importantes à respecter lors du choix du papier :

N'UTILISEZ PAS du papier pour impression à jet d'encre qui risquerait de générer des bourrages ou d'endommager votre appareil.
- Le papier préimprimé doit utiliser une encre qui supporte la température du processus de fusion de l'appareil 200 °C.
Si vous utilisez du papier fort, du papier grenu ou du papier froissé ou plié, la qualité de l'impression risque d'être dégradée.

Types de papier à ne pas utiliser

Important

Il est possible que certains types de papier n'offrent pas d'excellentes performances, voire qu'ils endommagent l'appareil.

N'UTILISEZ PAS du papier :

• hautement texturé
  • extrêmement lisse ou brillant
• recourbé ou voilé

1 Une ondulation de 2 mm ou davantage peut provoquer des bourrages.

• couché ou revêtu d'une finition chimique
• abîmé, froissé ou plié
• dont le grammage est supérieur aux spécifications indiquées dans ce guide
• ayant des onglets ou des agrafes
• avec des en-têtes à base de colorants basse température ou thermogravés
  • en plusieurs parties ou autocopiant
• dédié à l'impression jet d'encre

L'utilisation de tout type de papier listé ci-dessus est susceptible d'endommager votre appareil. Ce type de dommage n'est pas couvert par la garantie Brother ni par un quelconque contrat d'entretien.

Enveloppes

La plupart des enveloppes destinées aux imprimantes laser conviennent à votre appareil. Toutefois, certaines enveloppes risquent de générer des problèmes d'alimentation et d'impression du fait de leur fabrication. Une enveloppe adéquate doit posséder des bords droits et des plis bien marqués. L'enveloppe doit être bien à plat, ne pas faire de poche et être solide. Procurez-vous des enveloppes de qualité auprès d'un fournisseur sachant que les enveloppes seront utilisées avec un appareil laser.

Il est recommandé d'effectuer une impression de test sur une enveloppe pour déterminer si vous obtenez les résultats escomptés.

Types d'enveloppes à ne pas utiliser

Important

N'UTILISEZ PAS d'enveloppes :

• abîmées, gondolées, froissées ou de forme inhabituelle,
• extrêmement brillantes ou texturées,
• dotées de clips, d'agrafes, de pressions ou de liens,
• avec des fermetures autocollantes,
• gonflantes,
• dont les plis ne sont pas bien marqués,
• gaufrées (avec un graphisme en relief),
• qui sont déjà passées dans un appareil laser,
• préimprimées à l'intérieur,
• qui ne peuvent pas être parfaitement empilées,
• faites de papier dont le grammage dépasse les spécifications de papier de l'appareil,
• dont les bords ne sont pas droits ou parfaitement uniformes,
• comportant des fenêtres, des trous, des découpes ou des perforations,
• dont la surface comporte une bande adhésive comme illustré ci-dessous,

- avec deux volets comme illustré ci-dessous,

• avec des volets de fermeture non pliés à l'achat,

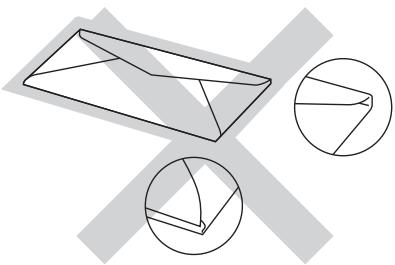

• dont chaque côté est plié comme illustré ci-dessous.

L'utilisation de tout type d'enveloppe listé ci-dessus est susceptible d'endommager votre appareil. Il se peut que ce type de dommage ne soit pas couvert par la garantie Brother ni par un quelconque contrat d'entretien.

Etiquettes

L'appareil imprime sur la plupart des types d'étiquettes compatibles avec un appareil laser. L'adhésif des étiquettes doit être à base d'acrylique, ce matériau étant plus stable lorsqu'il est soumis aux températures élevées de l'unité de fusion. Les adhésifs ne doivent pas entrer en contact avec les pièces de l'appareil, car l'étiquette pourrait rester collée au module tambour ou aux rouleaux et provoquer des bourrages et des problèmes de qualité d'impression. Aucun adhésif ne doit être exposé entre les étiquettes. Les étiquettes doivent être agencées de manière à couvrir toute la longueur et toute la largeur de la feuille. Si les étiquettes sont espacées entre elles, elles pourraient se décoller engendrant ainsi de sérieux bourrages ou problèmes d'impression.

Toutes les étiquettes utilisées dans cet appareil doivent pouvoir supporter une température de 200 °C pendant 0,1 seconde.

Types d'étiquettes à ne pas utiliser

N'utilisez pas d'étiquettes abîmées, gondolées, froissées ou de forme inhabituelle.

• N'alimentez PAS de planches étiquettes autocollantes partiellement utilisées. La feuille de support ainsi exposée pourrait endommager votre appareil.
• Le grammage des planches étiquettes autocollantes ne doit pas excéder les spécifications requises mentionnées dans ce Guide de l'utilisateur. Les étiquettes dont le grammage est supérieur aux spécifications peuvent ne pas être alimentées correctement ou endommager votre appareil.
• Ne réutilisez PAS et n'insérez PAS des étiquettes déjà utilisées ou des feuilles d'étiquettes incomplètes.

Zone non imprimable lors de l'impression à partir d'un ordinateur

Les figures ci-dessous illustrent les zones non imprimables maximales. Les zones non imprimables peuvent varier en fonction du format de papier et des paramètres définis dans l'application que vous utilisez.

Utilisation	Format du document	Dessus (1) Dessous (3)	Gauche (2) Droite (4)
Impression	Letter	4,23 mm	6,35 mm
	A4	4,23 mm	6,01 mm
	Legal	4,23 mm	6,35 mm

Remarque

En mode d'émulation BR-Script3, la zone non imprimable autour des bords du papier est de 4,23 mm.

Chargement du papier

Chargement du papier et supports d'impression

L'appareil alimente le papier depuis le bac à papier standard, le bac inférieur en option ou le bac universel.

Lorsque vous placez du papier dans le bac à papier, tenez compte des points suivants :

Si votre application prend en charge la sélection du format du papier dans le menu d'impression, vous pouvez sélectionner le format par l'intermédiaire du logiciel. Dans le cas contraire, vous pouvez paramétrer le format du papier dans le pilote d'imprimante ou au moyen des touches du panneau de commande.

Chargement de papier dans le bac à papier standard et dans le bac inférieur en option

Vous pouvez charger jusqu'à 250 feuilles de papier dans le bac à papier standard (Bac 1). Vous pouvez également charger jusqu'à 500 feuilles dans le bac inférieur en option (bac 2) ^1 . Le papier ne doit pas dépasser le repère de hauteur maximale (▼▼▼) situé sur la droite du bac à papier. (Pour choisir le format de papier recommandé, voir Papier et autres supports d'impression pris en charge ▶ page 2.)

1 Le bac 2 est standard sur le HL-5450DNT.

Impression sur du papier ordinaire, du papier fin ou du papier recyclé à partir du bac 1 ou du bac 2

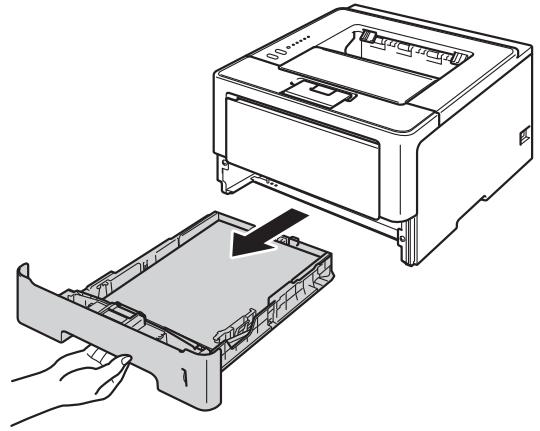

1 Tirez complètement le bac à papier pour le sortir de l'appareil.

2 Tout en appuyant sur le levier vert de déverrouillage du guide-papier (1), faites glisser ce dernier pour l'ajuster au format de papier que vous chargez dans le bac. Veillez à ce que les guides soient fermement placés dans leur logement.

Pour le format Legal ou Folio, appuyez sur le bouton de dégagement (1) au bas du bac à papier et tirez l'arrière du bac. (Les formats de papier Legal et Folio ne sont pas disponibles dans certaines régions.)

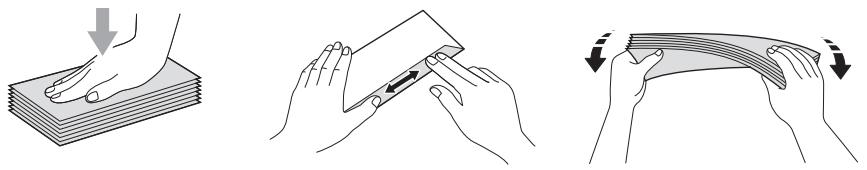

3 Ventilez les feuilles pour éviter tout bourrage papier ou problème d'alimentation.

4 Chargez du papier dans le bac et vérifiez les points suivants :

■ Le papier ne dépasse pas le repère de hauteur maximale (▼▼▼) (1).

Une surcharge du bac à papier risquerait de provoquer des bourrages.

■ La face à imprimer doit être tournée vers le bas.
- Les guide-papier doivent entrer en contact avec les bords du papier pour que ce dernier soit entraîné correctement.

5 Remettez le bac à papier convenablement dans l'appareil. Vérifiez qu'il est inséré à fond dans l'appareil.
6 Soulevez le rabat de support (1) pour éviter que le papier ne tombe du bac de sortie face imprimée dessous ou enlevez chaque page dès qu'elle sort de l'appareil.

7 Choisissez les paramètres suivants dans les différents menus déroulants du pilote d'imprimante.

■ Format papier

A4	Letter	Legal	Executive	A5
B5	B6	Folio	A5 Bord long(bac 1 uniquement)	A6(bac 1 uniquement)

Pour connaître les formats de papier compatibles, voir Type et format de papier >> page 2.

■ Type de support

Papier ordinaire Papier fin Papier recyclé

■ Alimentation

Bac1 Bac2 (si disponible)

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

Remarque

Le nom des options proposées dans les listes déroulantes peuvent varier selon votre système d'exploitation et sa version.

8 Envoyez les données d'impression à l'appareil.

Chargement de papier dans le bac universel

Vous pouvez charger jusqu'à 3 enveloppes ou supports d'impression spéciaux dans le bac universel ou jusqu'à 50 feuilles de papier ordinaire. Utilisez ce bac pour imprimer sur du papier épais, du papier de qualité supérieure, des étiquettes ou des enveloppes. (Pour choisir le format de papier recommandé, voir Papier et autres supports d'impression pris en charge ▶ page 2.)

Impression sur du papier ordinaire, du papier fin, du papier recyclé et du papier de qualité supérieure à partir du bac universel

1 Ouvrez le bac MU et abaissez-le délicatement.

2 Déployez le support MU (1) et dépliez le rabat (2).

3 Chargez du papier dans le bac MU et vérifiez les points suivants :

■ Le papier ne dépasse pas le repère de hauteur maximale (1).
La face à imprimer doit être tournée vers le haut, avec le bord d'attaque (le haut) inséré en premier.
■ Les guide-papier doivent entrer en contact avec les bords du papier pour que ce dernier soit entraîné correctement.

Soulevez le rabat de support pour éviter que le papier ne tombe du bac de sortie face imprimée dessous ou enlevez chaque page dès qu'elle sort de l'appareil.

5 Choisissez les paramètres suivants dans les différents menus déroulants du pilote d'imprimante.

■ Format papier

A4	Letter	Legal	Executive	A5
A5 Bord long	A6	B5	B6	3 x 5
Folio	Format de papier personnalisé1

1 Vous pouvez définir votre format de papier original en choisissant Définie par l'utilisateur... dans le pilote d'imprimante Windows®, Dimension de papier personnalisée Postscript dans le pilote d'imprimante BR-Script pour Windows® ou Taille de papier personnalisée dans les pilotes d'imprimante Macintosh.

Pour connaître les formats de papier compatibles, voir Type et format de papier >> page 2.

■ Type de support

Papier ordinaire Papier fin Papier recyclé Papier fort

■ Alimentation

Bac MU

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

Remarque

Le nom des options proposées dans les listes déroulantes peuvent varier selon votre système d'exploitation et sa version.

6 Envoyez les données d'impression à l'appareil.

Impression sur du papier épais, des étiquettes et des enveloppes à partir du bac universel Avant de charger des enveloppes, aplatissez-les le plus possible en appuyant sur les angles et les côtés.

1 Ouvrez le capot arrière (bac de sortie face imprimée dessus).

2 Ouvrez le bac MU et abaissez-le délicatement.

3 Déployez le support MU (1) et dépliez le rabat (2).

4 Chargez du papier, des étiquettes ou des enveloppes dans le bac universel. Vérifiez les points suivants :

■ Le bac universel contient 3 enveloppes maximum.
■ Le papier, les étiquettes ou les enveloppes ne dépassent pas le repère de hauteur maximale (1).
■ La face à imprimer doit être tournée vers le haut.

5 Choisissez les paramètres suivants dans les différents menus déroulants du pilote d'imprimante.

■ Format papier

A4	Letter	Legal	Executive	A5
A5 Bord long	A6	B5	B6	3 x 5
Folio	Format de papier personnalisé1

Com-10 DL C5 Monarch

Format de papier personnalisé ^1

1 Vous pouvez définir votre format de papier original en choisissant Définie par l'utilisateur... dans le pilote d'imprimante Windows®, Dimension de papier personnalisée Postscript dans le pilote d'imprimante BR-Script pour Windows® ou Taille de papier personnalisée dans les pilotes d'imprimante Macintosh.

Pour connaître les formats de papier compatibles, voir Type et format de papier >> page 2.

■ Type de support

Papier épais Papier plus épais

Etiquette

Enveloppes Env. fines Env. épaisses

■ Alimentation

Bac MU

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

Remarque

• Le nom des options proposées dans les listes déroulantes peuvent varier selon votre système d'exploitation et sa version.
• Lorsque vous utilisez le format Enveloppe n° 10, sélectionnez Com-10 (pour Windows®) ou Enveloppe n° 10 (pour Macintosh) dans la liste déroulante Format papier.
• Pour les autres enveloppes qui ne sont pas listées dans le pilote d'imprimante, comme Enveloppe n° 9 ou Enveloppe C6, choisissez Définie par l'utilisateur... (pour le pilote d'imprimante Windows®), Dimension de papier personnalisée Postscript (pour le pilote d'imprimante BR-Script pour Windows®) ou Taille de papier personnalisée (pour le pilote d'imprimante Macintosh).

6 Envoyez les données d'impression à l'appareil.

Remarque

• Retirez chaque enveloppe dès qu'elle est imprimée. L'empilage des enveloppes risque de les faire gondoler ou de provoquer des bourrages.
• Si les enveloppes ou le papier épais se tachent pendant l'impression, définissez Type de support sur Env. épaisses ou Papier plus épais pour augmenter la température de fixage.
• Si les enveloppes sont plissées à l'issue du tirage, voir Amélioration de la qualité d'impression ▶ page 146.
• Si votre papier épais ondule lors de l'impression, ne chargez qu'une feuille à la fois dans le bac universel.
• Les pliures d'enveloppe scellées par le fabricant doivent être collées correctement.
• Tous les bords de l'enveloppe doivent être correctement pliés, sans faux plis ni parties froissées.

7 Fermez le capot arrière (bac de sortie face imprimée dessus).

Impression recto-verso

Les pilotes d'imprimante fournis gèrent tous l'impression recto-verso. Pour en savoir plus sur la sélection des paramètres, veuillez consulter la rubrique d'Aide correspondante dans le pilote d'imprimante.

Règles à suivre pour l'impression recto-verso

■ Si le papier est trop fin, il risque de se froisser.
Si le papier est gondolé, aplatissez-le et remettez-le dans le bac à papier. Si le papier gondole encore, remplacez-le.
Si le papier ne s'alimente pas correctement, il gondole peut-être. Retirez le papier et aplatissez-le. Si le papier gondole encore, remplacez-le.
Lorsque vous utilisez le mode d'impression recto verso manuel, des bourrages sont possibles et la qualité d'impression peut être mauvaise. (En cas de bourrage, consultez la rubrique Bourrages de papier ▶ page 131. Si vous avez un problème de qualité d'impression, consultez la rubrique Amélioration de la qualité d'impression ▶ page 146).

Remarque

Vérifiez que le bac à papier est inséré à fond dans l'appareil.

Impression recto-verso automatique

Si vous utilisez le pilote d'imprimante Macintosh, consultez la rubrique Impression recto-verso ➤ page 65.

Impression recto-verso automatique avec le pilote d'imprimante Windows®

1 Choisissez les paramètres suivants dans les différents menus du pilote d'imprimante.

■ Format papier

A4

■ Type de support

Papier ordinaire

Papier recyclé

Papier fin

■ Alimentation

Bac1

Bac MU

Bac2 (si disponible)

■ Recto-verso / Livret

Recto-verso

■ Type de recto-verso dans Paramètres recto verso

Vous disposez de quatre options correspondant à chaque orientation. (Voir Recto-verso / Livret >> page 31.)

■ Marge de reliure dans Paramètres recto verso

Vous pouvez spécifier le décalage de reliure. (Voir Recto-verso / Livret ▶▶ page 31.)

Remarque

• Vous devez utiliser du papier ordinaire, du papier recyclé ou du papier fin. N'utilisez pas du papier fort.
• Le nom des options proposées dans les listes déroulantes peuvent varier selon votre système d'exploitation et sa version.

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

2 Envoyez les données d'impression à l'appareil. L'appareil imprimera automatiquement en mode recto-verso.

Impression recto-verso automatique avec le pilote d'imprimante BR-Script pour Windows®

1 Choisissez les paramètres suivants dans les différents menus du pilote d'imprimante.

■ Format papier

A4

■ Type de support

Papier ordinaire

Papier recyclé

Papier fin

■ Alimentation

Bac1

Bac MU

Bac2 (si disponible)

Retourner sur les bords courts

Retourner sur les bords longs

■ Ordre des pages

Première à dernière

Dernière à première

Remarque

• Vous devez utiliser du papier ordinaire, du papier recyclé ou du papier fin. N'utilisez pas du papier fort.
• Le nom des options proposées dans les listes déroulantes peuvent varier selon votre système d'exploitation et sa version.

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

2 Envoyez les données d'impression à l'appareil. L'appareil imprimera automatiquement en mode recto-verso.

Impression recto-verso manuelle

Le pilote d'imprimante BR-Script pour Windows® ne permet pas l'impression recto-verso manuelle.

Si vous utilisez le pilote d'imprimante Macintosh, consultez la rubrique Impression recto-verso manuelle >> page 65.

Impression recto-verso manuelle avec le pilote d'imprimante Windows®

1 Choisissez les paramètres suivants dans les différents menus déroulants du pilote d'imprimante.

■ Format papier

Vous pouvez employer tous les formats de papier spécifiés pour le bac que vous utilisez.

■ Type de support

Vous pouvez employer tous les formats de support spécifiés pour le bac que vous utilisez, à l'exception des enveloppes et des étiquettes qui ne possèdent qu'une seule face imprimable.

■ Alimentation

Bac1

Bac MU

Bac2 (si disponible)

■ Recto-verso / Livret

Recto verso (manuel)

■ Type de recto-verso dans Paramètres recto verso

Vous disposez de quatre options correspondant à chaque orientation. (Voir Recto-verso / Livret >> page 31.)

■ Marge de reliure dans Paramètres recto verso

Vous pouvez spécifier le décalage de reliure. (Voir Recto-verso / Livret ▶▶ page 31.)

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

2 Envoyez les données d'impression à l'appareil. L'appareil imprime toutes les pages paires sur une face du papier. Ensuite, le pilote Windows® vous invite (par le biais d'un message contextuel) à réinsérer les feuilles afin d'imprimer les pages impaires.

Remarque

Avant de réinsérer les feuilles, aplatissez-le. Sinon, vous risquez de provoquer un bourrage. L'utilisation de papier très fin ou très épais est déconseillée.

2 Pilotes et logiciel

Pilote d'imprimante

Un pilote d'imprimante est un logiciel qui convertit les données au format utilisé par l'ordinateur en un format qui convient à une imprimante spécifique. En principe, ce format est le format PDL (Page Description Language).

Les pilotes d'imprimante pour les versions de Windows® et Macintosh supportées se trouvent sur le CD-ROM fourni ou sur le site Web Brother Solutions Center à l'adresse http://solutions.brother.com/. Veuillez installer les pilotes en suivant les instructions du Guide d'installation rapide. Vous pouvez également télécharger la toute dernière version des pilotes d'imprimante en vous rendant sur le site Web Brother Solutions Center à l'adresse suivante :

• Pilote d'imprimante Windows® (le pilote d'imprimante le mieux adapté à ce produit)
  Pilote d'imprimante BR-Script (émulation du langage PostScript® 3™) ^1

1 Installez le pilote à l'aide de l'installation personnalisée du CD-ROM.

Pour Macintosh

• Pilote d'imprimante Macintosh (le pilote d'imprimante le mieux adapté à ce produit)
  Pilote d'imprimante BR-Script (émulation du langage PostScript® 3™) ^1

Pour obtenir les instructions d'installation du pilote, veuillez consulter le site http://solutions.brother.com/.

Pour Linux ^® 12

• Pilote d'imprimante LPR
• Pilote d'imprimante CUPS

Pour de plus amples informations et pour télécharger le pilote d'imprimante pour Linux, visitez la page de votre modèle à l'adresse http://solutions.brother.com/ ou suivez le lien sur le CD-ROM fourni.
2 En fonction des distributions Linux, il se peut que le pilote ne soit pas disponible ou qu'il devienne disponible après la première édition de votre modèle.

Impression d'un document

Lorsque l'appareil reçoit les données envoyées par votre ordinateur, il commence l'impression en saisissant une feuille dans le bac à papier. Le bac à papier peut alimenter de nombreux types de papier et enveloppes. (Voir Volume de papier dans les bacs à papier >> page 3.)

1 Dans votre application, choisissez la commande Imprimer.
Si d'autres pilotes d'imprimante sont installés sur votre ordinateur, choisissez Brother HL-XXXX series (Où XXXX correspond au nom de votre modèle.) comme pilote d'imprimante dans le menu Imprimer ou Imprimer paramètres dans votre application logicielle, puis cliquez sur OK ou Imprimer pour lancer l'impression.
2 L'ordinateur envoie les données à l'appareil. La DEL Ready clignote.
3 Une fois toutes les données imprimées, la DEL Ready cesse de clignoter.

Remarque

• Vous pouvez choisir le format et l'orientation du papier dans l'application.
• Si l'application ne prend pas en charge votre format de papier personnalisé, choisissez le format de papier supérieur suivant.
• Réglez ensuite la zone d'impression en modifiant les marges droite et gauche dans l'application.

Paramètres du pilote d'imprimante

Si vous imprimez depuis votre ordinateur, vous pouvez changer les paramètres d'impression suivants :

■ Taille du papier
■ Orientation
Copies
■ Type de support
■ Résolution
■ Paramètres d'impression
■ Imp. multi-pages
■ Duplex ^4 /Livret ^24
■ Alimentation
■ Mise à l'échelle
■ Impression inversée
■ Utiliser le filigrane ^12
■ Mode économie
■ Administrateur ^12
■ Passage en veille
■ Macro ^12
■ Réglage de la densité
■ Amélioration de l'impression
■ Ignorer les pages vierges ^13
■ Profil d'impression ^12

■ Impression En-tête/Bas de page ^12

■ Authentication de l'utilisateur ^12 (HL-5450DN(T) uniquement)

■ Utiliser l'option de réimpression ^12

■ Impression des messages d'erreur ^1 2

1 Ces paramètres ne sont pas disponibles avec le pilote d'imprimante BR-script pour Windows®.
2 Ces paramètres ne sont pas disponibles avec le pilote d'imprimante Macintosh et le pilote d'imprimante BR-Script pour Macintosh.
3 Ces paramètres ne sont pas disponibles avec le pilote d'imprimante BR-Script pour Macintosh.
4 L'impression recto-verso manuelle et l'impression de livret manuelle ne sont pas disponibles avec le pilote d'imprimante BR-script pour Windows®.

Windows®

Accès aux paramètres du pilote d'imprimante

1 (Pour Windows ^® XP et Windows Server ^® 2003)

Cliquez sur démarrer, puis sur Imprimantes et télécopieurs.

(Pour Windows Vista® et Windows Server® 2008)

Cliquez sur le bouton 📄, sur Panneau de configuration, sur Matériel et audio, puis sur Imprimantes.

(Pour Windows ^® 7 et Windows Server ^® 2008R2)

Cliquez sur le bouton , puis cliquez sur Périphériques et imprimantes.

2 Cliquez avec le bouton droit sur l'icône Brother HL-XXXX series (où XXXX est le nom de votre modèle) et sélectionnez Propriétés (Printer Propriétés et Brother HL-XXXX series). La boîte de dialogue des propriétés de l'imprimante apparaît.
3 Choisissez l'onglet Général, puis cliquez sur Options d'impression... (Préférences...). Pour configurer les paramètres des bacs, choisissez l'onglet Accessoires.

Fonctions du pilote d'imprimante Windows®

Pour obtenir de plus amples détails, consultez l'Aide du pilote d'imprimante.

Remarque

• Les écrans de cette rubrique correspondent à Windows® XP. Les écrans affichés sur votre ordinateur dépendent de votre système d'exploitation.
• Pour accéder aux paramètres du pilote d'imprimante, voir Accès aux paramètres du pilote d'imprimante ▶▶ page 26.

Onglet Elémentaire

Vous pouvez également modifier les paramètres de Mise en page en cliquant sur l'illustration dans la partie gauche de l'onglet Elémentaire.

1 Définissez les paramètres Format papier, Orientation, Copies, Type de support, Résolution et Paramètres d'impression (1).
2 Choisissez Imp. multi-pages et Recto-verso / Livret (2).
3 Choisissez l'Alimentation (3).
4 Vérifiez vos paramètres actuels dans la fenêtre (4).
5 Cliquez sur OK pour appliquer les paramètres choisis. Pour rétablir les paramètres par défaut, cliquez sur Défaut, puis sur OK.

Format papier

Dans la liste déroulante, choisissez le format de papier que vous souhaitez utiliser.

Orientation

L'orientation détermine la disposition d'impression de votre document (Portrait ou Paysage).

Portrait (Vertical)	Paysage (Horizontal)

Copies

Le réglage Copies permet de définir le nombre de copies qui sera imprimé.

Trier

Si la case Trier est cochée, une copie complète de votre document sera imprimée puis répétée pour le nombre de copies sélectionné. Sinon, chaque page sera imprimée pour toutes les copies sélectionnées avant l'impression de la page suivante du document.

Trier sélectionné

Trier non sélectionné

Type de support

Vous pouvez utiliser les types de support ci-après avec votre appareil. Pour obtenir une qualité d'impression optimale, veillez à choisir le type de support que vous souhaitez utiliser.

■ Papier ordinaire
Papier fin
■ Papier épais
■ Papier plus épais
■ Papier fort
■ Enveloppes
■ Env. épaisses
Env. fines
■ Papier recyclé
■ Etiquette

Remarque

• Si vous utilisez du papier ordinaire 60 à 105 g/m², choisissez l'option Papier ordinaire. Quand vous utilisez du papier de grammage supérieur ou du papier grenu, choisissez l'option Papier épais ou Papier plus épais. Lorsque vous utilisez du papier de qualité supérieure, sélectionnez Papier fort.
• Lorsque vous utilisez des enveloppes, sélectionnez Enveloppes. Si le toner ne se fixe pas correctement au papier avec l'option Enveloppes, sélectionnez Env. épaisses. Si l'enveloppe est froissée alors que vous avez sélectionné Enveloppes, sélectionnez Env. fines. Pour en savoir plus, voir Volume de papier dans les bacs à papier ▶▶ page 3.

Résolution

Vous pouvez définir les résolutions suivantes :

■ 300 ppp
600 ppp
HQ 1200
1200 ppp

Remarque

La vitesse d'impression varie en fonction du réglage de qualité d'impression choisi. Plus la qualité est élevée, plus l'impression prend de temps. Inversement une qualité d'impression plus faible demande moins de temps à l'impression.

Paramètres d'impression

Vous pouvez changer les paramètres d'impression comme suit :

■ Graphiques

Il s'agit du meilleur mode d'impression pour les documents contenant des graphiques.

Texte

Il s'agit du meilleur mode d'impression pour les documents texte.

■ Manuel(le)

Vous pouvez modifier les paramètres manuellement en choisissant Manuel(le) et en cliquant sur le bouton Paramètres manuels.... Vous pouvez ajuster la luminosité, le contraste et d'autres paramètres.

Imp. multi-pages

L'option multi-pages permet de réduire la taille de l'image d'une page pour imprimer ainsi plusieurs pages sur une feuille de papier ou d'agrandir la taille de l'image pour imprimer une page sur plusieurs feuilles de papier.

■ Ordre des pages

Si vous sélectionnez l'option N en 1, vous pouvez choisir l'ordre des pages dans la liste déroulante.

Bordure

Quand vous imprimez plusieurs pages sur une feuille avec l'option Imp. multi-pages, vous pouvez choisir d'avoir une bordure en trait plein, une bordure en trait discontinu ou pas de bordure autour de chaque page de la feuille.

■ Imprimer une ligne en pointillés

Si vous sélectionnez l'option 1 en NxN pages, vous pouvez sélectionner l'option Imprimer une ligne en pointillés. Cette option vous permet d'imprimer une ligne de découpe estompée autour de la zone imprimable.

Recto-verso / Livret

Cette fonction vous permet d'imprimer un livret ou d'effectuer une impression recto-verso.

Aucun

Désactivation de l'impression recto verso.

■ Recto-verso / Recto verso (manuel)

Utilisez ces options quand vous souhaitez imprimer recto-verso.

- Recto-verso

L'appareil imprime automatiquement en mode recto-verso.

- Recto verso (manuel)

L'appareil imprime toutes les pages paires en premier. Ensuite, l'imprimante s'arrête et le pilote vous donne les consignes requises pour réinsérer le papier. Quand vous cliquez sur OK, les pages impaires s'impriment.

Si vous choisissez Recto-verso ou Recto verso (manuel), le bouton Paramètres recto verso... peut être sélectionné. Vous pouvez définir les paramètres suivants dans la boîte de dialogue

Paramètres recto verso....

- Type de recto-verso

Chaque orientation propose quatre types de reliure différents en mode recto-verso manuel.

Portrait
Bord long (gauche)

Bord long (droite)

Bord court (haut)

Bord court (bas)

Paysage
Bord long (haut)

Bord long (bas)

Bord court (droite)

Bord court (gauche)

- Marge de reliure

Si vous cochez la case Marge de reliure, vous pouvez aussi spécifier le décalage de reliure en pouces ou en millimètres.

■ Livret / Livret (manuel)

Utilisez cette option pour effectuer une impression recto-verso au format livret ; le document sera organisé en respectant les numéros de page et vous pourrez plier le document en son centre sans avoir à modifier l'ordre des numéros de page.

• Livret

L'appareil imprime automatiquement en mode recto-verso.

• Livret (manuel)

L'appareil imprime toutes les pages paires en premier. Ensuite, l'imprimante s'arrête et le pilote vous donne les consignes requises pour réinstaller le papier. Quand vous cliquez sur OK, les pages impaires s'impriment.

Si vous choisissez Livret ou Livret (manuel), le bouton Paramètres recto verso... peut être sélectionné. Vous pouvez définir les paramètres suivants dans la boîte de dialogue Paramètres recto verso.

- Type de recto-verso

Chaque orientation propose deux types de reliures différents en mode recto-verso manuel.

Portrait
Reliure gauche

Reliure droite

Paysage
Reliure en haut

Reliure en bas

- Méthode d'impression de livret

Si vous sélectionnez Diviser en jeux :

Cette option permet d'imprimer l'intégralité du livret sous la forme de jeux de livrets isolés de taille réduite. Vous pouvez toujours plier les jeux de livrets isolés de taille réduite en leur centre sans avoir à modifier l'ordre des numéros de page. Vous pouvez spécifier le nombre de feuilles contenues dans chaque jeu de livrets de taille réduite (entre 1 et 15). Cette option peut être utile lors du pliage d'un livret imprimé possédant un nombre de pages élevé.

- Marge de reliure

Si vous cochez la case Marge de reliure, vous pouvez aussi spécifier le décalage de reliure en pouces ou en millimètres.

Alimentation

Vous pouvez choisir Sélection automatique, Bac1, Bac2 ^12 , Bac MU ou Manuel(le), puis spécifier des bacs différents pour l'impression de la première page et l'impression des pages suivantes.

1 Disponible si le bac en option est installé.
2 Le bac 2 est standard sur le HL-5450DNT.

Onglet Avancé

Modifiez les options qui s'affichent sous l'onglet en effectuant l'une des sélections suivantes :

■ Mise à l'échelle (1)
■ Impression inversée (2)
■ Utiliser filigrane (3)
■ Impression En-tête/Bas de page (4)
■ Mode économie (5)
■ Administrateur (6)
■ Authentication de l'utilisateur (7) (HL-5450DN(T) uniquement)
■ Autres options d'impression... (8)

Mise à l'échelle

Vous pouvez changer la mise à l'échelle de l'impression.

Impression inversée

Cochez Impression inversée pour inverser les données de haut en bas.

Utiliser le filigrane

Vous pouvez insérer un logo ou du texte en filigrane dans votre document. Vous pouvez choisir l'un des filigranes prédéfinis ou un fichier bitmap ou texte que vous avez créé. Cochez Utiliser filigrane, puis cliquez sur le bouton Paramètres....

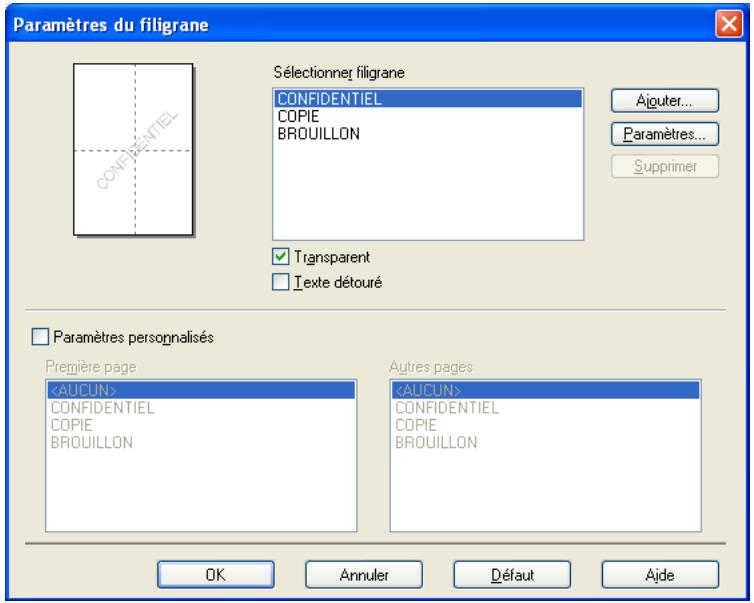

Paramètres du filigrane

■ Transparent

Cochez Transparent pour imprimer l'image avec filigrane dans l'arrière-plan du document. Si vous ne sélectionnez pas cette option, le filigrane s'imprime en haut du document.

■ Texte détouré

Cochez Texte détouré pour imprimer uniquement un détour du filigrane. Disponible si vous choisissez un filigrane textuel.

■ Paramètres personnalisés

Vous pouvez choisir le filigrane à imprimer sur la première page ou sur les autres pages.

Cliquez sur le bouton Ajouter... pour ajouter les paramètres du filigrane, puis choisissez Utiliser un texte ou Utiliser un fichier bitmap dans la section Style de filigrane.

- Intitulé

Entrez un titre approprié dans le champ.

- Texte

Saisissez le texte de votre filigrane dans la zone Texte, puis choisissez la valeur des paramètres Police, Style, Taille et Noirceur.

- Bitmap

Entrez le nom de fichier et l'emplacement de l'image bitmap dans la zone Fichier ou cliquez sur Parcourir... pour rechercher l'emplacement du fichier. Vous pouvez également définir la taille de la mise à l'échelle de l'image.

- Position

Utilisez ce paramètre pour contrôler la position du filigrane sur la page.

Impression En-tête/Bas de page

Quand cette fonction est activée, elle imprime la date et l'heure de l'horloge système de votre ordinateur sur votre document ainsi que le nom d'utilisateur de connexion au PC ou le texte saisi. En cliquant sur Paramètres..., vous pouvez personnaliser les informations.

ID impression

Si vous sélectionnez Nom utilisateur, le nom d'utilisateur de connexion PC sera imprimé. Si vous sélectionnez Personaliser et entrez du texte dans la zone d'édition Personaliser, le texte saisi sera imprimé.

Mode économie

Cette fonction vous permet d'économiser le toner. Lorsque vous activez Mode économie, l'impression semble légèrement plus pâle. Ce réglage est désactivé par défaut.

Remarque

• Nous déconseillons d'utiliser Mode économie pour imprimer des images de type photo ou échelle de gris.
• Mode économie n'est pas disponible pour les résolutions HQ 1200 et 1200 ppp.

Administrateur

Les administrateurs ont la possibilité de limiter l'accès aux fonctions telles que la mise à l'échelle et les filigranes.

■ Mot de passe

Entrez le mot de passe dans ce champ.

Remarque

Cliquez sur Définir mot de passe... pour modifier le mot de passe.

■ Verrouiller Copie

Permet de verrouiller la sélection du nombre d'exemplaires afin d'empêcher l'impression de plusieurs copies.

■ Verrouiller Imp. multi-pages & Echelle

Permet de verrouiller la mise à l'échelle et le paramètre Imp. multi-pages.

■ Verrouiller Filigrane

Permet de verrouiller les réglages actuels de l'option Filigrane pour qu'ils ne puissent pas être modifiés.

■ Verrouillage Impression En-tête/Bas de page

Permet de verrouiller les réglages actuels de l'option d'impression d'en-tête et de pied de page pour qu'ils ne puissent pas être modifiés.

Authentication de l'utilisateur (HL-5450DN(T) uniquement)

Si votre accès à Impression PC a été restreint par Secure Function Lock 2.0, vous devez définir votre ID et votre PIN dans la boîte de dialogue Paramètres d'authentication de l'utilisateur. Cliquez sur

Paramètres... dans Authentication de l'utilisateur, puis saisissez votre ID et votre PIN. Si votre nom de connexion PC est enregistré dans Secure Function Lock 2.0, vous pouvez cocher la case Utiliser le Login de l'ordinateur au lieu de saisir votre ID et votre PIN.

Informations complémentaires sur Secure Function Lock 2.0 ▶▶ Guide utilisateur - Réseau

Remarque

• Si vous utilisez l'appareil via un réseau, vous pouvez cliquer sur Vérifier l'état de l'impression pour afficher les informations sur votre ID, telles que l'état des fonctions limitées et le nombre de pages restantes que vous êtes autorisé à imprimer. La boîte de dialogue Résultats de l'authentication apparaît.
• Si vous utilisez l'appareil via un réseau, vous pouvez choisir d'afficher la boîte de dialogue Résultats de l'authentication à chaque impression en cochant la case Afficher l'état d'impression avant impression.
• Si vous souhaitez saisir votre ID et votre PIN à chaque impression, cochez la case Saisir l'identifiant/le code PIN pour chaque travail d'impression.

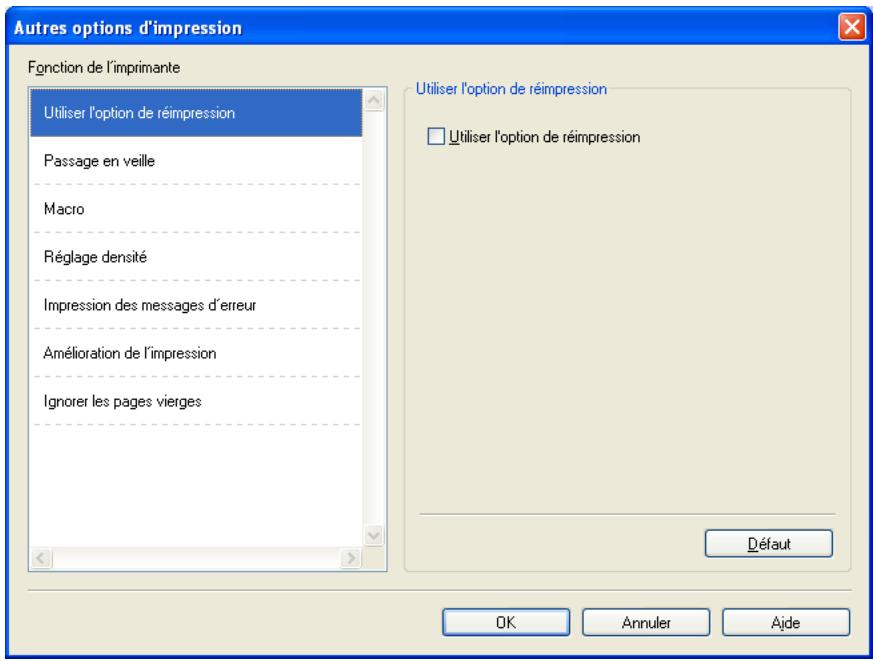

Autres options d'impression

Vous pouvez définir les paramètres suivants dans la fonction de l'imprimante :

■ Utiliser l'option de réimpression
■ Passage en veille
Macro
■ Réglage densité
■ Impression des messages d'erreur
■ Amélioration de l'impression
■ Ignorer les pages vierges

Utiliser l'option de réimpression

L'appareil conserve en mémoire le dernier travail d'impression envoyé. Il est possible de réimprimer les données du dernier travail d'impression sans avoir à les retransmettre de l'ordinateur. Pour plus d'informations sur la fonction de réimpression, voir Touches du panneau de commande ➤ page 85.

Remarque

Si vous souhaitez empêcher autrui d'imprimer vos données en utilisant la fonction de réimpression, décochez la case Utiliser l'option de réimpression.

Passage en veille

Quand l'appareil ne reçoit pas de données pendant un certain temps, il passe en mode veille. En mode veille, l'appareil fonctionne comme s'il était éteint. Lorsque vous choisissez Imprimante par défaut, le délai d'inactivité est réinitialisé au délai spécifique défini en usine ; vous pouvez le modifier dans le pilote. Le mode veille intelligent permet de régler automatiquement le délai le plus approprié en fonction de la fréquence d'utilisation de votre appareil.

Quand l'appareil est en mode Veille, l'intensité de la DEL Ready est réduite, mais l'appareil peut quand même recevoir des données. La réception d'un travail d'impression active automatiquement l'appareil pour démarrer l'impression.

Macro

Vous pouvez enregistrer une page de document sous forme de macro dans la mémoire de l'appareil. Vous pouvez également exécuter la macro enregistrée (vous pouvez utiliser cette macro comme masque dans n'importe quel document). Cette procédure permet de gagner du temps et d'augmenter la vitesse d'impression dans le cas de données fréquemment utilisées de type formulaires, logos de société, papier à en-tête ou factures.

Réglage de la densité

Permet d'augmenter ou de réduire la densité d'impression.

Impression des messages d'erreur

Vous pouvez choisir si l'appareil signale les problèmes en imprimant une page de messages d'erreur.

Vous avez le choix entre Défaut imprimante, Activé ou Désactivé.

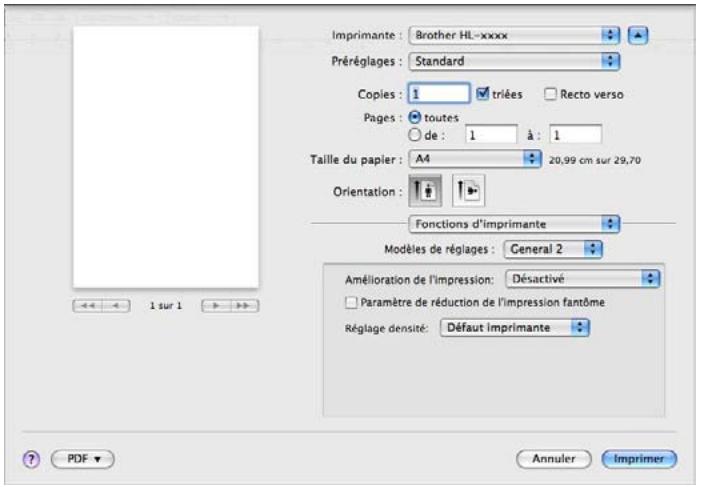

Amélioration de l'impression

Cette fonction vous permet d'améliorer un problème de qualité d'impression.

■ Réduire l'ondulation du papier

Ce réglage permet de réduire le risque de gondolement du papier.

Si vous imprimez seulement quelques pages, vous n'avez pas besoin de choisir ce réglage. Nous recommandons d'affecter au paramètre du pilote d'imprimante dans Type de support un papier fin.

Remarque

Ce réglage réduit la température du processus de fusion dans l'appareil.

■ Améliorer la tenue du toner

Ce réglage permet éventuellement d'améliorer les capacités de fixation du toner. Si l'option n'apporte aucune amélioration, affectez au paramètre du pilote d'imprimante dans Type de support un papier plus épais.

Remarque

Ce réglage augmente la température du processus de fusion dans l'appareil.

■ Réduire l'impression fantôme

Si vous utilisez l'appareil dans un environnement très humide, ce réglage peut réduire les impressions fantômes sur le papier. N'utilisez pas ce réglage si l'humidité ambiante est inférieure à 30 %, au risque d'augmenter les impressions fantômes.

Remarque

Il se peut que cette fonction ne réduise pas les impressions fantômes pour tous les types de papier. Avant d'acheter d'importantes quantités de papier, il est conseillé de procéder à des essais pour vérifier qu'il convient.

Ignorer les pages vierges

Si vous avez coché Ignorer les pages vierges, le pilote d'imprimante détecte automatiquement les pages vierges et les exclut de l'impression.

Remarque

Cette option n'est pas compatible avec les options suivantes :

• Utiliser filigrane
• Impression En-tête/Bas de page
• N en 1 et 1 page sur NxN feuilles dans Imp. multi-pages
• Recto verso (manuel), Livret, Livret (manuel) et Recto-verso avec Marge de reliure dans Recto-verso / Livret

Onglet Profils d'impression

Les Profils d'impression sont des préréglages permettant d'accéder rapidement à des configurations d'impression fréquemment utilisées.

■ Liste des profils d'impression (1)
■ Supprimer profil... (2)
■ Toujours afficher en premier l'onglet Profils d'impression. (3)
■ Ajouter un profil... (4)
■ Affichage du profil d'impression actuel (5)

1 Choisissez votre profil dans la zone de liste des profils d'impression.
2 Si vous souhaitez afficher l'onglet Profils d'impression à l'avant de la fenêtre lors de votre prochaine impression, cochez Toujours afficher en premier l'onglet Profils d'impression..
3 Cliquez sur OK pour appliquer le profil choisi.

Ajouter un profil

Lorsque vous cliquez sur Ajouter un profil..., la boîte de dialogue Ajouter un profil... apparaît. Vous pouvez ajouter 20 nouveaux profils comprenant vos paramètres préférés.

1 Saisissez le titre souhaité dans Nom.
2 Dans la liste Icône, choisissez une icône à utiliser, puis cliquez sur OK.
3 Les paramètres actuels affichés dans la partie gauche de la fenêtre du pilote d'imprimante seront enregistrés.

Supprimer le profil

Lorsque vous cliquez sur Supprimer profil..., la boîte de dialogue Supprimer profil... apparaît. Vous pouvez supprimer des profils que vous avez ajoutés.

1 Choisissez votre profil dans la zone de liste des profils d'impression.
2 Cliquez sur Supprimer.
3 Le profil sélectionné est supprimé.

Onglet Accessoires

Remarque

Pour accéder à l'onglet Accessoires, voir Accès aux paramètres du pilote d'imprimante >> page 26.

Vous pouvez définir la taille de papier pour chaque bac à papier ainsi que l'auto-détection du numéro de série dans l'onglet Accessoires comme indiqué ci-après.

■ Options disponibles / Options installées (1)

Vous pouvez ajouter et supprimer manuellement les options installées sur l'appareil. Les paramètres des bacs correspondent aux options dont l'imprimante est équipée.

■ Paramétrage de l'alimentation (2)

Cette fonction identifie le format du papier défini pour chaque bac.

- Format papier

Ce paramètre permet de définir le format du papier utilisé dans chaque bac. Sélectionnez le bac à définir, puis choisissez le format du papier dans la liste déroulante. Pour appliquer le paramètre au bac, cliquez sur Mise à jour. Si vous utilisez plusieurs formats de papier, vous devez définir le format pour chaque bac afin que le papier provienne du bac correct.

- Alimentation par défaut

Ce paramètre vous permet de choisir la source d'alimentation par défaut utilisée pour imprimer votre document. Choisissez le réglage de Alimentation par défaut dans la liste déroulante, puis cliquez sur Mise à jour pour l'enregistrer. Le réglage de Sélection automatique extrait automatiquement le papier de n'importe quel bac ayant un format de papier défini qui correspond au document.

■ N° Série (3)

Si vous cliquez sur Auto détection (4), le pilote d'imprimante vérifie l'imprimante et affiche son numéro de série. S'il ne reçoit pas l'information, l'écran affiche « ---- ».

■ Auto détection (4)

La fonction Auto détection recherche les périphériques en option actuellement installés et affiche les paramètres disponibles dans le pilote d'imprimante. Lorsque vous cliquez sur Auto détection, les options installées sur l'appareil sont répertoriées dans Options disponibles (1). Vous pouvez ajouter ou supprimer manuellement les options en choisissant un périphérique en option à ajouter ou supprimer, puis en cliquant sur Ajouter ou Supprimer.

Remarque

La fonction Auto détection (4) n'est pas disponible si :

• L'appareil est éteint.
• L'appareil est dans un état d'erreur.
- L'appareil est relié au serveur d'impression au moyen d'un câble USB ou d'un câble parallèle dans un environnement partagé en réseau.
- Le câble n'est pas correctement connecté à l'appareil.

Assistance

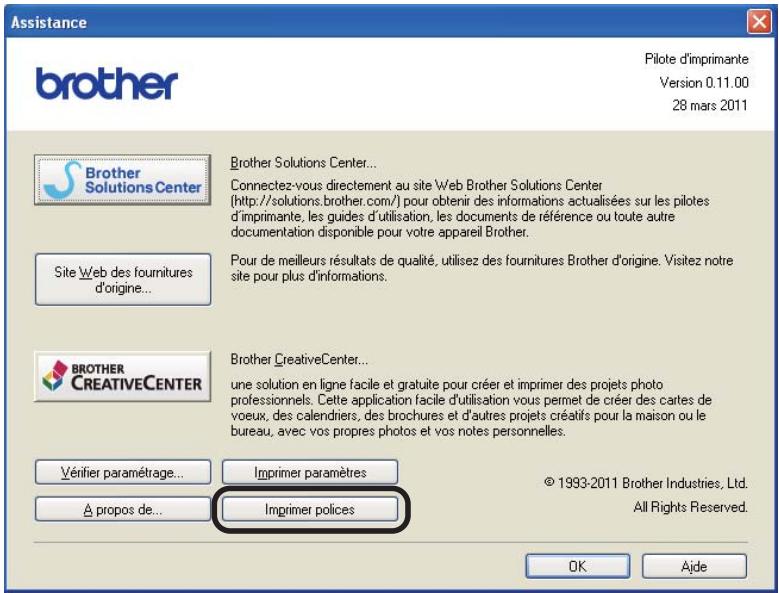

Cliquez sur Assistance... dans la boîte de dialogue Options d'impression.

Le Brother Solutions Center (http://solutions.brother.com/) est un site Web qui présente toutes les informations sur votre produit Brother avec notamment une Foire aux questions (FAQ), des Guide de l'utilisateur, des mises à jour de pilote et des conseils pour utiliser votre appareil.

■ Site Web des fournitures d'origine (2)

Vous pouvez visiter notre site Web pour obtenir des fournitures de marque Brother d'origine en cliquant sur ce bouton.

Vous pouvez cliquer sur ce bouton pour consulter notre site Web afin d'obtenir des solutions en ligne aisées et gratuites pour une utilisation au bureau ou à domicile.

■ Imprimer paramètres (4)

Ce bouton permet d'imprimer les pages de configuration des paramètres internes de l'appareil.

■ Vérifier paramétrage... (5)

Vous pouvez vérifier les paramètres courants du pilote d'imprimante.

■ A propos de... (6)

Ce bouton dresse la liste des fichiers de pilote d'imprimante et les informations de version.

■ Imprimer polices (7)

Ce bouton permet d'imprimer les pages répertoriant toutes les polices de caractères internes de l'appareil.

Fonctions du pilote d'imprimante BR-Script3 (émulation du langage PostScript® 3™)

Remarque

Les écrans de cette rubrique correspondent à Windows® XP. Les écrans affichés sur votre ordinateur dépendent de votre système d'exploitation.

Options d'impression

Remarque

Vous pouvez accéder à la boîte de dialogue Options d'impression en cliquant sur Options d'impression... dans l'onglet Général de la boîte de dialogue Brother HL-XXXX BR-Script3 Propriétés.

■ Onglet Disposition

Vous pouvez modifier la disposition en définissant les paramètres Orientation, Imprimer en recto verso (recto-verso), Ordre des pages et Pages par feuille.

- Orientation

L'orientation détermine la disposition d'impression de votre document.

(Portrait, Paysage ou Paysage incliné)

Si vous souhaitez imprimer recto-verso, choisissez Retourner sur les bords courts ou Retourner sur les bords longs.

- Ordre des pages

Indique l'ordre dans lequel les pages du document seront imprimées. Première à dernière permet d'imprimer le document de telle sorte que la page 1 soit en haut de la pile. Dernière à première permet d'imprimer le document de telle sorte que la page 1 soit en bas de la pile.

- Pages par feuille

L'option Pages par feuille permet de réduire la taille de l'image d'une page pour imprimer plusieurs pages sur une seule feuille de papier. En outre, vous pouvez imprimer automatiquement un document dans le style Livret en choisissant Livret.

■ Onglet Papier/qualité

Choisissez le réglage de Alimentation papier.

- Alimentation papier

Vous avez le choix entre Sélection automatique, Sélection automatique, Bac1, Bac2 ^12 , Bac MU et Alimentation manuelle.

Sélection automatique

Ce réglage extrait automatiquement le papier de n'importe quelle source d'alimentation ayant un format de papier défini dans le pilote d'imprimante qui correspond au document.

Sélection automatique

Ce réglage extrait automatiquement le papier de n'importe quelle source d'alimentation ayant un format de papier défini dans l'appareil qui correspond au document.

Bac1

Ce réglage extrait le papier du bac 1.

Bac2

Ce réglage extrait le papier du bac 2. (Disponible si le bac en option est installé.) ^2

Bac MU

Ce réglage extrait le papier du bac MU. Le format du papier doit correspondre au format de papier défini.

1 Disponible si le bac en option est installé.
^2 Le bac 2 est standard sur le HL-5450DNT.

Options avancées

Vous pouvez accéder aux Options avancées en cliquant sur le bouton Avancé... dans l'onglet Disposition ou Papier/qualité.

1 Choisissez Taille du papier et Nombre de copies (1).

■ Taille du papier

Dans la liste déroulante, choisissez le format de papier que vous souhaitez utiliser.

Nombre de copies

Ce réglage permet de définir le nombre de copies qui sera imprimé.

2 Définissez les paramètres Mise à l'échelle et Police TrueType (2).

■ Mise à l'échelle

Détermine s'il faut réduire ou agrandir les documents, et selon quel pourcentage.

■ Police TrueType

Spécifie les options de police TrueType. Cliquez sur Substituer avec la police du périphérique (la valeur par défaut) afin d'utiliser les polices d'imprimante équivalentes pour imprimer les documents contenant des polices TrueType. Ceci permettra d'accélérer l'impression. Cependant, vous perdrez peut-être des caractères spéciaux qui ne sont pas gérés par la police de l'imprimante. Cliquez sur Télécharger en tant que police logicielle afin de télécharger les polices TrueType et les utiliser pour l'impression au lieu des polices de l'imprimante.

3 Vous pouvez changer les paramètres suivants en sélectionnant une valeur dans la liste Caractéristiques de l'imprimante (3) :

■ Qualité d'impression

Vous pouvez choisir entre les paramètres de qualité d'impression suivants :

• 300 ppp
• 600 ppp
  • HQ 1200
• 1200 ppp

■ Type de support

Vous pouvez utiliser les types de support ci-après avec votre appareil. Pour obtenir une qualité d'impression optimale, veillez à choisir le type de support que vous souhaitez utiliser.

• Papier ordinaire
• Papier fin
• Papier épais
• Papier plus épais
• Papier fort
• Enveloppes
• Env. épaisses
• Env. fines
• Papier recyclé
• Etiquette

■ Mode économie

Cette fonction vous permet d'économiser le toner. Lorsque vous réglez Mode économie sur Activé, l'impression semble légèrement plus pâle. La valeur par défaut est Désactivé.

Remarque

• Nous déconseillons d'utiliser Mode économie pour imprimer des images de type photo ou échelle de gris.
• Mode économie n'est pas disponible pour les résolutions HQ 1200 et 1200 ppp.

■ Passage en veille [Min.]

Quand l'appareil ne reçoit pas de données pendant un certain temps, il passe en mode veille. En mode veille, l'appareil fonctionne comme s'il était éteint. Lorsque vous choisissez Imprimante par défaut, le délai d'inactivité est réinitialisé au délai spécifique défini en usine ; vous pouvez le modifier dans le pilote. Le mode veille intelligent permet de régler automatiquement le délai le plus approprié en fonction de la fréquence d'utilisation de votre appareil.

Quand l'appareil est en mode Veille, l'intensité de la DEL Ready est réduite, mais l'appareil peut quand même recevoir des données. La réception d'un travail d'impression active automatiquement l'appareil pour démarrer l'impression.

■ Verrouillage d'écran demi-teinte

Empêche les autres applications de modifier les paramètres de demi-tons. La valeur par défaut est Activé.

■ Impression d'image haute qualité

Vous pouvez obtenir une impression de haute qualité. Si vous affectez à Impression d'image haute qualité la valeur Activé, l'impression sera plus lente.

■ Amélioration de l'impression

Cette fonction vous permet d'améliorer un problème de qualité d'impression.

- Réduire l'ondulation du papier

Ce réglage permet de réduire le risque de gondolement du papier. Si vous imprimez seulement quelques pages, vous n'avez pas besoin de choisir ce réglage. Nous recommandons d'affecter au paramètre du pilote d'imprimante dans Type de support un papier fin.

Remarque

Ce réglage réduit la température du processus de fusion dans l'appareil.

• Améliorer la tenue du toner

Ce réglage permet éventuellement d'améliorer les capacités de fixation du toner. Si l'option n'apporte aucune amélioration, affectez au paramètre du pilote d'imprimante dans Type de support un papier plus épais.

Remarque

Ce réglage augmente la température du processus de fusion dans l'appareil.

■ Paramètre de réduction de l'impression fantôme

Si vous utilisez l'appareil dans un environnement très humide, ce réglage peut réduire les impressions fantômes sur le papier. N'utilisez pas ce réglage si l'humidité ambiante est inférieure à 30 %, au risque d'augmenter les impressions fantômes.

Remarque

Il se peut que cette fonction ne réduise pas les impressions fantômes pour tous les types de papier. Avant d'acheter d'importantes quantités de papier, il est conseillé de procéder à des essais pour vérifier qu'il convient.

■ Réglage densité

Permet d'augmenter ou de réduire la densité d'impression.

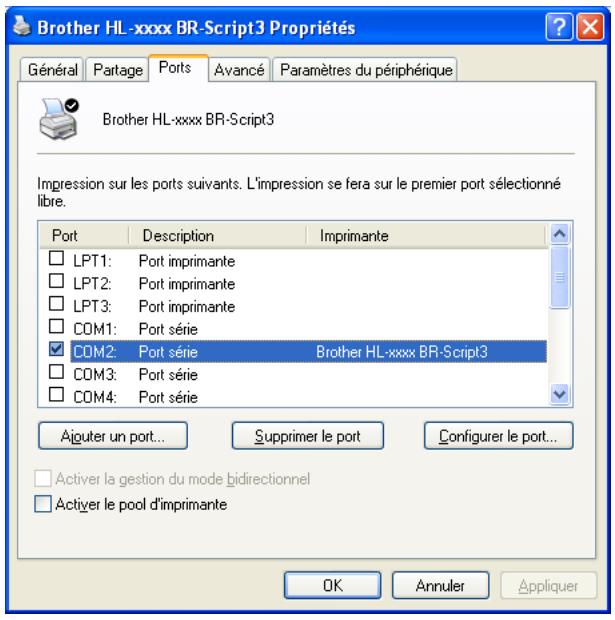

Onglet Ports

Si vous souhaitez modifier le port auquel l'appareil est connecté ou le chemin d'accès à l'appareil réseau que vous utilisez, choisissez ou ajoutez le port à utiliser.

Désinstallation du pilote d'imprimante

Vous pouvez désinstaller le pilote d'imprimante installé en suivant la procédure suivante.

Remarque

• Ceci n'est pas possible si vous avez installé le pilote d'imprimante avec la fonction Ajouter une imprimante de Windows.
• Après la désinstallation, nous recommandons de relancer votre ordinateur pour supprimer les fichiers utilisés pendant la désinstallation.

1 Cliquez sur le bouton démarrer, pointez sur Tous les programmes, Brother, puis sélectionnez le nom de votre appareil.
2 Cliquez sur Désinstaller.
3 Suivez les consignes qui s'affichent à l'écran.

Status Monitor

Le Status Monitor est un outil logiciel configurable qui vous permet de contrôler l'état d'un ou de plusieurs périphériques et d'être prévenu immédiatement en cas d'erreur, telle que l'absence de papier ou la présence d'un bourrage.

Vous pouvez vérifier l'état de l'appareil à tout moment en double-cliquant sur l'icône dans la zone de notification ou en choisissant Status Monitor dans démarrer/Tous les programmes/Brother/HL-XXXX sur votre ordinateur.

(Windows ^® 7)

Si vous avez activé l'option Activer Status Monitor au démarrage lors de l'installation, le bouton ou l'icône Status Monitor s'affiche dans la barre des tâches.

Pour afficher l'icône Status Monitor dans votre barre des tâches, cliquez sur le bouton 📄. L'icône Status Monitor apparaît dans la petite fenêtre. Ensuite, faites glisser l'icône 😊 jusqu'à la barre des tâches.

Il existe également un lien d'accès à la rubrique Dépannage et au site Web des fournitures d'origine Brother. Cliquez sur le bouton Visitez le site Web des fournitures d'origine pour en savoir davantage sur les fournitures d'origine Brother.

Remarque

• Pour plus d'informations concernant l'utilisation du logiciel Status Monitor, cliquez avec le bouton droit sur l'icône Status Monitor et choisissez Assistance.
• La fonction de mise à jour automatique du logiciel est active si la fonction Status Monitor est sélectionnée.

Contrôle de l'état de l'appareil

L'icône Status Monitor change de couleur en fonction de l'état de la machine.

■ Une icône verte indique l'état d'attente normal.

■ Une icône jaune indique un avertissement.

- Une icône rouge indique qu'une erreur d'impression s'est produite.

Le Status Monitor peut être affiché à deux endroits différents sur l'ordinateur : dans la zone de notification ou sur le bureau.

Macintosh

Fonctions du pilote d'imprimante (Macintosh)

Cet appareil prend en charge Mac OS X 10.5.8 - 10.6.x - 10.7.x.

Remarque

Les écrans de cette rubrique correspondent à Mac OS X 10.5. Les écrans affichés sur votre Macintosh dépendent de votre système d'exploitation.

Choix des options de mise en page

Vous pouvez définir les paramètres Taille du papier, Orientation et Échelle.

A partir d'une application comme TextEdit, cliquez sur Fichier, puis sur Mise en page. Sélectionnez Brother HL-XXXX (où XXXX représente le nom du modèle) dans le menu contextuel Format pour. Vous pouvez modifier les paramètres Taille du papier, Orientation et Échelle, puis cliquer sur OK.

2 A partir d'une application comme TextEdit, cliquez sur Fichier, puis sur Imprimer pour lancer l'impression.

■ (Pour Mac OS X 10.5.8 et 10.6.x)

Pour accéder à d'autres options de la commande Format d'impression, cliquez sur le triangle de développement en regard du menu déroulant Imprimante.

Remarque

Vous pouvez enregistrer les paramètres actuels en tant que préréglage en choisissant Enregistrer sous... dans la liste déroulante Préréglages.

■ (Pour Mac OS X 10.7.x)

Pour accéder à d'autres options de la commande Format d'impression, cliquez sur le bouton Afficher les détailes.

Remarque

Vous pouvez enregistrer les paramètres actuels en tant que préréglage en choisissant Enregistrer les réglages actuels comme préréglage... dans la liste déroulante Préréglages.

Pilotes et logiciel

Choix des options d'impression

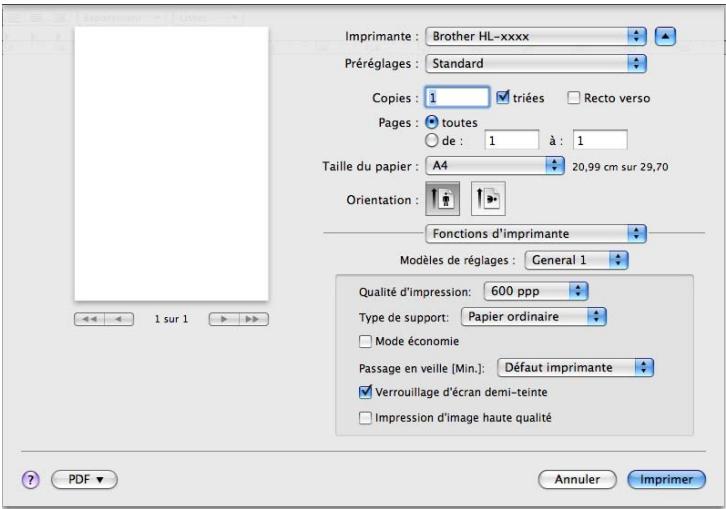

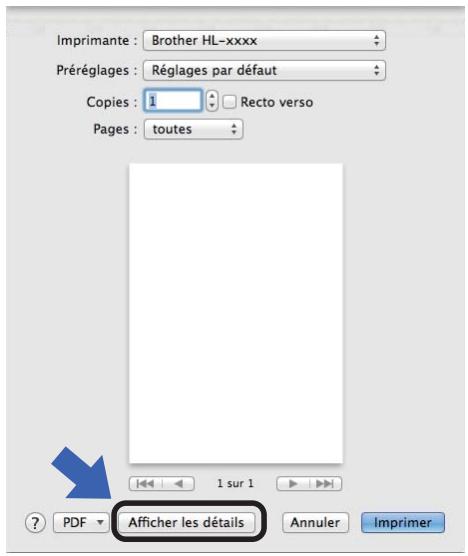

Pour définir des fonctions d'impression spéciales, choisissez Paramètres d'impression dans la boîte de dialogue Imprimer. Pour plus d'informations sur les options disponibles, reportez-vous aux descriptions suivantes de chaque option.

Page de garde

Vous avez le choix entre les paramètres de page de garde suivants :

■ Impression de la page de garde

Utilisez cette fonction quand vous souhaitez ajouter une page de garde à votre document.

■ Type de page de garde

Choisissez un modèle pour la page de garde.

■ Données de facturation

Si vous souhaitez ajouter des informations de facturation à la page de garde, entrez le texte dans la zone Données de facturation.

Mise en page

Pages par feuille

L'option Pages par feuille permet de réduire la taille de l'image d'une page pour imprimer plusieurs pages sur une seule feuille de papier.

■ Orientation

Quand vous spécifiez le nombre de pages par feuille, vous pouvez aussi spécifier le sens de la mise en page.

Bordure

Utilisez cette fonction quand vous souhaitez ajouter une bordure.

Recto verso

Voir Impression recto-verso ▶▶ page 65.

■ Inverser l'orientation de la page

Cochez Inverser l'orientation de la page pour inverser les données de haut en bas.

■ Retournement horizontal (Mac OS X 10.6.x et 10.7.x)

Cochez Retournement horizontal pour inverser l'impression de gauche à droite, en miroir.

Paramètres d'impression

Vous pouvez changer les paramètres suivants en sélectionnant une valeur dans la liste Paramètres d'impression :

■ Type de support

Vous pouvez définir le type de support à l'une des valeurs suivantes :

• Papier ordinaire
• Papier fin
• Papier épais
• Papier plus épais
• Papier fort
• Enveloppes
• Env. épaisses
• Env. fines
• Papier recyclé
• Etiquette

Résolution

Vous pouvez configurer la résolution comme suit :

• 300 ppp
- 600 ppp
• HQ 1200
• 1200 ppp

■ Alimentation

Vous avez le choix entre Sélection automatique, Bac1, Bac2 ^12 , Bac MU et Manuel(le).

1 Disponible si le bac en option est installé.
^2 Le bac 2 est standard sur le HL-5450DNT.

Paramètres d'impression Avancé

Lorsque vous cliquez sur le triangle (▶) en regard de Avancé, les paramètres d'impression avancés s'affichent.

■ Mode économie

Cette fonction vous permet d'économiser le toner. Lorsque vous activez Mode économie, l'impression semble légèrement plus pâle. Ce réglage est désactivé par défaut.

Remarque

• Nous déconseillons d'utiliser Mode économie pour imprimer des images de type photo ou échelle de gris.
• Mode économie n'est pas disponible pour les résolutions HQ 1200 et 1200 ppp.

■ Qualité Graphique

Vous pouvez modifier la qualité d'impression comme suit :

- Graphiques

Il s'agit du mode graphique (priorité au contraste). Choisissez cette option pour imprimer du texte et des figures tels que des documents professionnels ou des présentations. Elle permet de reproduire les contrastes marqués entre les zones ombrées.

- Texte

Il s'agit du meilleur mode d'impression pour les documents texte.

■ Amélioration de l'impression

Cette fonction vous permet d'améliorer un problème de qualité d'impression.

- Réduire l'ondulation du papier

Ce réglage permet de réduire le risque de gondolement du papier.

Si vous imprimez seulement quelques pages, vous n'avez pas besoin de choisir ce réglage. Nous recommandons d'affecter au paramètre du pilote d'imprimante dans Type de support un papier fin.

Remarque

Ce réglage réduit la température du processus de fusion dans l'appareil.

• Améliorer la tenue du toner

Ce réglage permet éventuellement d'améliorer les capacités de fixation du toner. Si l'option n'apporte aucune amélioration, affectez au paramètre du pilote d'imprimante dans Type de support un papier plus épais.

Remarque

Ce réglage augmente la température du processus de fusion dans l'appareil.

- Réduire l'impression fantôme

Si vous utilisez l'appareil dans un environnement très humide, ce réglage peut réduire les impressions fantômes sur le papier. N'utilisez pas ce réglage si l'humidité ambiante est inférieure à 30 %, au risque d'augmenter les impressions fantômes.

Remarque

Il se peut que cette fonction ne réduise pas les impressions fantômes pour tous les types de papier. Avant d'acheter d'importantes quantités de papier, il est conseillé de procéder à des essais pour vérifier qu'il convient.

■ Réglage densité

Permet d'augmenter ou de réduire la densité d'impression.

■ Passage en veille

Quand l'appareil ne reçoit pas de données pendant un certain temps, il passe en mode veille. En mode veille, l'appareil fonctionne comme s'il était éteint. Lorsque vous choisissez Défaut imprimante, le délai d'inactivité est réinitialisé au délai spécifique défini en usine ; vous pouvez le modifier dans le pilote. Pour changer le délai de veille, choisissez Manuelle et entrez le délai dans la zone de texte dans le pilote.

Quand l'appareil est en mode Veille, l'intensité de la DEL Ready est réduite, mais l'appareil peut quand même recevoir des données. La réception d'un travail d'impression active automatiquement l'appareil pour démarrer l'impression.

■ Autres options d'impression

- Ignorer les pages vierges

Si vous avez coché Ignorer les pages vierges, le pilote d'imprimante détecte automatiquement les pages vierges et les exclut de l'impression.

Impression recto-verso

■ Impression recto-verso automatique

Sélectionnez Mise en page.

Choisissez Reliure côté long ou Reliure côté court dans Recto verso.

■ Impression recto-verso manuelle

Sélectionnez Gestion du papier.

- Sélectionnez Pages paires uniquement et Imprimer. Chargez à nouveau la feuille imprimée dans le bac (face vierge vers le bas dans le bac 1 ou le bac 2, ou face vierge vers le haut dans le bac universel). Sélectionnez Pages impaires uniquement et Imprimer.

Fonctions du pilote d'imprimante BR-Script3 (émulation du langage PostScript® 3™)

Cette rubrique présente les différentes opérations possibles avec le pilote d'imprimante BR-Script3. Pour connaître les opérations de base du pilote d'imprimante BR-Script3, consultez la rubrique Fonctions du pilote d'imprimante (Macintosh) >> page 56 relative aux options Format d'impression, Page de garde, Alimentation et Mise en page.

Remarque

Si vous souhaitez configurer le pilote PS (pilote d'imprimante BR-Script3), visitez le site Brother Solutions Center à l'adresse http://solutions.brother.com/, puis consultez la rubrique questions fréquemment posées (FAQ) sur la page de votre modèle pour plus d'instructions.

Choix des options d'impression

Pour définir des fonctions d'impression spéciales, choisissez Fonctions d'imprimante dans la boîte de dialogue Imprimer.

Fonctions d'impression

Modèles de réglages : General 1

■ Qualité d'impression

Vous pouvez configurer la résolution comme suit :

• 300 ppp
- 600 ppp
• HQ 1200
• 1200 ppp

■ Type de support

Vous pouvez définir le type de support à l'une des valeurs suivantes :

• Papier ordinaire
• Papier fin
• Papier épais
• Papier plus épais
• Papier fort
• Enveloppes
• Env. épaisses
• Env. fines
• Papier recyclé
• Etiquette
• Hagaki ^1

1 Carte postale dont le format est spécifié par Japan Post Service Co., LTD

■ Mode économie

Cette fonction vous permet d'économiser le toner. Lorsque vous cochez Mode économie, l'impression semble légèrement plus pâle. Ce réglage est désactivé par défaut.

Remarque

• Nous déconseillons d'utiliser Mode économie pour imprimer des images de type photo ou échelle de gris.
• Mode économie n'est pas disponible pour les résolutions HQ 1200 et 1200 ppp.

■ Passage en veille [Min.]

Quand l'appareil ne reçoit pas de données pendant un certain temps, il passe en mode veille. En mode veille, l'appareil fonctionne comme s'il était éteint. Lorsque vous choisissez Défaut imprimante, le délai d'inactivité est réinitialisé au délai spécifique défini en usine ; vous pouvez le modifier dans le pilote. Si vous souhaitez modifier le délai de veille, choisissez 2, 10 ou 30.

Quand l'appareil est en mode Veille, l'intensité de la DEL Ready est réduite, mais l'appareil peut quand même recevoir des données. La réception d'un travail d'impression active automatiquement l'appareil pour démarrer l'impression.

■ Verrouillage d'écran demi-teinte

Empêche les autres applications de modifier les paramètres de demi-tons. Ce paramètre est activé par défaut.

■ Impression d'image haute qualité

Vous pouvez augmenter la qualité d'impression de l'image. Si vous activez Impression d'image haute qualité, l'impression est plus lente.

Modèles de réglages : General 2

■ Amélioration de l'impression

Cette fonction vous permet d'améliorer un problème de qualité d'impression.

- Réduire l'ondulation du papier

Ce réglage permet de réduire le risque de gondolement du papier.

Si vous imprimez seulement quelques pages, vous n'avez pas besoin de choisir ce réglage. Nous recommandons d'affecter au paramètre du pilote d'imprimante dans Type de support un papier fin.

Remarque

Ce réglage réduit la température du processus de fusion dans l'appareil.

• Améliorer la tenue du toner

Ce réglage permet éventuellement d'améliorer les capacités de fixation du toner. Si l'option n'apporte aucune amélioration, affectez au paramètre du pilote d'imprimante dans Type de support un papier plus épais.

Remarque

Ce réglage augmente la température du processus de fusion dans l'appareil.

■ Paramètre de réduction de l'impression fantôme

Si vous utilisez l'appareil dans un environnement très humide, ce réglage peut réduire les impressions fantômes sur le papier. N'utilisez pas ce réglage si l'humidité ambiante est inférieure à 30 %, au risque d'augmenter les impressions fantômes.

Remarque

Il se peut que cette fonction ne réduise pas les impressions fantômes pour tous les types de papier. Avant d'acheter d'importantes quantités de papier, il est conseillé de procéder à des essais pour vérifier qu'il convient.

■ Réglage densité

Permet d'augmenter ou de réduire la densité d'impression.

Suppression du pilote d'imprimante

1 Connectez-vous en tant qu'administrateur.
2 A partir du menu Pomme, choisissez Préférences Système. Cliquez sur Imprimantes et fax ^1 , puis choisissez l'imprimante à supprimer et supprimez-la en cliquant sur le bouton -.
3 Cliquez sur OK ^2 .

1 Imprimantes et scanners pour les utilisateurs de Mac OS X 10.7.x

2 Supprimer l'imprimante pour les utilisateurs de Mac OS X 10.6.x et 10.7.x

Status Monitor

Le Status Monitor est un outil logiciel configurable qui vous permet de contrôler l'état de l'appareil en affichant des messages d'erreur, notamment sur l'absence de papier ou la présence d'un bourrage, à intervalles de mise à jour prédéfinis.

Vous pouvez également accéder à la Gestion à partir du Web (HL-5450DN(T) uniquement).

Vous pouvez vérifier l'état de l'appareil en lançant le Brother Status Monitor de la manière suivante :

■ Pour Mac OS X 10.5.8

1 Exécutez Préférences Système, sélectionnez Imprimantes et fax, puis choisissez l'appareil.
2 Cliquez sur Ouvrir la file d'attente d'impression..., puis cliquez sur Utilitaire. Le Status Monitor démarre.

■ Pour Mac OS X 10.6.x

1 Exécutez Préférences Système, sélectionnez Imprimantes et fax, puis choisissez l'appareil.

2 Cliquez sur Ouvrir la liste d'attente d'impression..., puis cliquez sur Configuration d'imprimante. Sélectionnez l'onglet Utilitaire, puis cliquez sur Ouvrir l'utilitaire de l'imprimante. Le Status Monitor démarre.

■ Pour Mac OS X 10.7.x

1 Exécutez Préférences Système, sélectionnez Imprimantes et scanners, puis choisissez l'appareil.

2 Cliquez sur Ouvrir la file d'attente d'impression..., puis cliquez sur Configuration d'imprimante. Sélectionnez l'onglet Utilitaire, puis cliquez sur Ouvrir l'utilitaire de l'imprimante. Le Status Monitor démarre.

Mise à jour de l'état de l'appareil

Si vous souhaitez déterminer l’état le plus récent de l’appareil pendant que la fenêtre Status Monitor est ouverte, cliquez sur l’icône d’actualisation 📊. Vous pouvez définir la fréquence à laquelle le logiciel actualisera les informations d’état de l’appareil. Accédez à la barre de menus, à Brother Status Monitor et choisissez Préférences.

Masquage ou affichage de la fenêtre

Après le démarrage du Status Monitor, vous pouvez cacher ou afficher la fenêtre. Pour masquer la fenêtre, accédez à la barre de menus, à Brother Status Monitor et choisissez Masquer Status Monitor. Pour afficher la fenêtre, cliquez sur l'icône Brother Status Monitor dans le dock.

Fermeture de la fenêtre

Cliquez sur Brother Status Monitor dans la barre de menus, puis choisissez Quitter Status Monitor dans le menu contextuel.

Gestion à partir du Web (Pour le HL-5450DN(T), en mode de connexion réseau)

Vous pouvez accéder au système de Gestion à partir du Web en cliquant sur l'icône de l'appareil dans l'écran Status Monitor. Vous pouvez utiliser un navigateur Web standard pour gérer votre appareil à l'aide du protocole HTTP (Hyper Text Transfer Protocol).

Informations complémentaires sur le système de Gestion à partir du Web ▶▶ Guide utilisateur - Réseau : Gestion à partir du Web

Logiciel

Logiciels pour réseau

Pour obtenir des informations complémentaires sur l'utilitaire réseau ▶▶ Guide utilisateur - Réseau : Fonctions réseau

Console d'imprimante à distance (Windows® uniquement)

La console d'imprimante à distance (Remote Printer Console) est un logiciel permettant de modifier de nombreux paramètres d'impression indépendamment de votre application. Ainsi, vous pouvez changer les définitions des marges d'impression, du passage en veille, des jeux de caractères, etc. Ces paramètres sont ensuite enregistrés et utilisés par l'appareil. Les paramètres de l'application et du pilote d'imprimante prévalent sur ceux définis dans la console d'imprimante à distance.

Comment utiliser et installer le logiciel de console d'imprimante à distance

Pour utiliser le logiciel de console d'imprimante à distance, procédez comme suit.

1 Insérez le CD-ROM d'installation fourni dans le lecteur de CD-ROM et fermez l'écran qui s'affiche.
2 Ouvrez l'Explorateur Windows® et choisissez le lecteur de CD-ROM.
3 Double-cliquez sur le dossier tools.
4 Double-cliquez sur le dossier RPC.
5 Consultez le document RPC_User's_Guide.pdf pour obtenir des informations sur l'installation et l'utilisation de la console d'imprimante à distance.

3

Informations générales

Panneau de commande

DEL (diodes électroluminescentes)

Cette rubrique porte sur les six DEL et deux touches du panneau de commande.

La DEL Back Cover indique une erreur à l'arrière de l'appareil ou dans le bac recto-verso.

2 DEL Toner

La DEL Toner indique que le niveau de toner est faible.

3 DEL Drum

La DEL Drum indique qu'il sera bientôt nécessaire de remplacer le tambour.

4 DEL Paper

La DEL Paper indique si l'appareil a rencontré des erreurs liées à l'alimentation papier.

5 DEL Error

La DEL Error indique que l'appareil est en état d'erreur. Par ailleurs, la DEL Error indique le type d'erreur en combinaison avec d'autres DEL.

6 DEL Ready

La DEL Ready clignote pour indiquer l'état de l'appareil.

7 Touche Cancel

Annulation de 1 tâche/Annulation de toutes les tâches

8 Touche Go

Reprise en cas d'erreur / Saut de page / Réimpression

La signalisation des DEL indiquée dans le tableau ci-dessous est adoptée dans les illustrations qui figurent dans ce chapitre.

○	La DEL est éteinte.
● ou ● ou ●	La DEL est allumée.
●	L'intensité de la DEL est réduite.
● ou ● ou ●	La DEL clignote.
Témoins lumineux	Etat de l'appareil
	VeilleL'appareil est en mode veille (mode d'économie d'énergie). Quand l'appareil est en mode Veille, l'intensité de la DEL Ready est réduite, mais l'appareil peut quand même recevoir des données. La réception d'un travail d'impression active automatiquement l'appareil pour démarrer l'impression.
	Pour en savoir plus, voir Passage en veille >> page 90.
	Veille prolongéeL'appareil est en mode veille prolongée (réduction de la consommation électrique davantage qu'en mode veille). Quand l'appareil est en mode Veille prolongée, l'intensité de la DEL Ready est réduite, mais l'appareil peut quand même recevoir des données. La réception d'un travail d'impression active automatiquement l'appareil pour démarrer l'impression.
	Pour en savoir plus, voir Mode veille prolongée >> page 90.
Cover	ExtinctionL'appareil est en mode extinction. Pour lancer une impression, appuyez sur une touche du panneau de commande et envoyez les données d'impression.
	La DEL Ready s'allume pendant 2 secondes et s'éteint pendant 4 secondes.
	Pour en savoir plus, voir Mode extinction >> page 91.
Cover	PrêtL'appareil est prêt à imprimer.
	ImprimeL'appareil imprime.
Témoins lumineux	Etat de l'appareil
	Attendre SVP
	L'appareil est en phase de préchauffage.
	Refroidissement
	L'appareil est en cours de refroidissement. Attendez quelques secondes pour laisser l'intérieur de l'appareil refroidir.
	Réception de données
	L'appareil est en train de recevoir des données de l'ordinateur ou de traiter des données en mémoire.
	Données restantes
	La mémoire de l'appareil contient encore des données d'impression. Si la DEL Ready clignote pendant une période prolongée et si rien ne s'imprime, appuyez sur Go pour imprimer les données qui subsistent dans la mémoire.
	Toner bas
	Il sera bientôt nécessaire de remplacer la cartouche de toner. Achetez une cartouche de toner neuve et gardez-la à portée de main en prévision du message Remplacer toner.
	La DEL Toner s'allume pendant 2 secondes et s'éteint pendant 3 secondes.
	Remplacer toner
	Remplacez la cartouche de toner par une neuve.
	Voir Remplacement de la cartouche de toner ➡ page 99.
	Pas de toner
	Retirez le module tambour et cartouche de toner, retirez la cartouche de toner du tambour, puis réinstallez-la dans celui-ci. Remettez le module tambour et cartouche de toner dans l'appareil-. Si le problème persiste, remplacez la cartouche de toner.
	Voir Remplacement de la cartouche de toner ➡ page 101.
	Erreur cartouche
	Le module tambour et cartouche de toner n'est pas installé correctement. Sortez le module tambour et cartouche de toner de l'appareil, puis remettez-le en place.
Témoins lumineux	Etat de l'appareil
	Fin tamb procheIl sera bientôt nécessaire de remplacer le tambour. Nous vous conseillons de vous procurer un tambour neuf pour remplacer le tambour usagé.VoirRemplacement du tambour >> page 109.La DELDrums'allume pendant 2 secondes et s'éteint pendant 3 secondes.
	Remplac tambourRemplacez le tambour par un neuf.VoirRemplacement du tambour >> page 109.
	Erreur tambourLe fil corona a besoin d'être nettoyé. VoirNettoyage du fil corona >> page 116.Si la cartouche de toner est installée dans l'appareil sans le tambour, placez-la dans le tambour, puis réinstallez le module tambour et cartouche de toner dans l'appareil.
Témoins lumineux	Etat de l'appareil
	Arrêt tambourRemplacez le tambour par un neuf.VoirRemplacement du tambour ➤ page 109.
	Couvercle ouvertFermez le capot de l'unité de fusion qui se trouve derrière le capot arrière de l'appareil.Veillez à ce que du papier ne soit pas bloqué à l'intérieur de l'arrière de la machine, puis fermez le capot de l'unité de fusion et appuyez surGo.
	Pas de bacL'appareil ne peut pas détecter le bac à papier standard. Réinstallez le bac à papier standard ou vérifiez qu'il est correctement installé-.
	Bourrage bac MU / Bourrage bac 1 / Bourrage bac 2 / Bourrage interneEliminez le bourrage papier.VoirBourrage dans bac MU / Bourrage dans bac 1 / Bourrage dans bac 2 / Bourrage interne ➤ page 131.Si l'appareil n'imprime pas, appuyez surGo.Si la cartouche de toner est installée dans l'appareil sans le tambour, placez-la dans le tambour, puis réinstallez le module tambour et cartouche de toner dans l'appareil.
	Erreur format DXLa format de papier défini dans le pilote d'imprimante n'est pas disponible pour l'impression recto-verso automatique.Appuyez surCancel.Choisissez un format de papier pris en charge par le bac recto-verso.Le papier chargé dans le bac est de format incorrect et n'est pas disponible pour l'impression recto-verso automatique. Chargez un papier de format correct dans le bac.Le format de papier que vous pouvez utiliser pour l'impression automatique recto-verso est A4.
	Format non correspondantChargez dans le bac à papier sélectionné du papier ayant le même format que celui sélectionné dans le pilote d'imprimante, puis appuyez sur la toucheGo, ou sélectionnez le format de papier que vous avez chargé dans le bac à papier.Etat de l’appareil
Témoins lumineux
	Pas de papier
	Chargez du papier dans le bac à papier que vous utilisez.
	Voir Chargement du papier ➤ page 8.
	Alimentation manuelle
	Vous avez sélectionné Manuel(le) comme source d’alimentation alors que le bac multi-usage était vide. Insérez du papier dans le bac multi-usage. Si l’appareil est en mode Pause, appuyez sur Go.
	Couvercle ouvert
	Fermez le capot avant de l’appareil.
Témoins lumineux		Etat de l'appareil
		Err acc ouv sess (HL-5450DN(T) uniquement)L'appareil ne permet pas d'accéder au fichier journal d'impression du serveur. Contactez votre administrateur pour vérifier les paramètres de stockage sur le réseau du journal d'impression.
		Mémoire saturéeBaissez la résolution d'impression ou diminuez la complexité de votre document.Augmentez la mémoire de l'imprimante (HL-5450DN(T) uniquement).(Voir Installation de mémoire supplémentaire >> page 96.)
		Accès refusé (HL-5450DN(T) uniquement)L'impression est limitée par Secure Function Lock 2.0.Contactez votre administrateur pour qu'il vérifie les paramètres de Secure Function Lock.
		Limite dépassée (HL-5450DN(T) uniquement)Le nombre de pages que vous êtes autorisé à imprimer est dépassé. Le travail d'impression va être annulé.Contactez votre administrateur pour qu'il vérifie les paramètres de Secure Function Lock.
		Erreur DIMM (HL-5450DN(T) uniquement)Le module DIMM (Dual In-Line Memory Module) est mal installé. Le module DIMM est défectueux ou ne possède pas les spécifications requises.Eteignez l'appareil et retirez le module DIMM.(Voir Installation de mémoire supplémentaire >> page 96.)Vérifiez que le module DIMM possède les spécifications requises.(Pour en savoir plus, voir Types SO-DIMM >> page 95.)Réinstallez le module DIMM correctement. Après quelques secondes, remettez l'appareil sous tension.Si ce message persiste, remplacez le module DIMM par un neuf.(Voir Installation de mémoire supplémentaire >> page 96.)
Témoins lumineux	Etat de l’appareil
	Panne de la carte principaleMettez l’appareil hors tension, puis sous tension et retentez l’impression.Si le problème persiste, consultez votre revendeur ou le service à la clientèle Brother.
	Couvercle ouvertFermez le capot de l’unité de fusion qui se trouve derrière le capot arrière de l’appareil.
	R/V désactivéRemettez le bac recto-verso dans l’appareil et fermez le capot arrière.
	Bourrage arrière / Bourr. DuplexEliminez le bourrage papier.Voir Bourrage arrière / Bourrage dans unité recto-verso ➤ page 136.Si l’appareil n’imprime pas, appuyez sur Go.
	Annuler l’impression / Annuler tous les travauxL’appareil annule la tâche.

Indications d'appel technicien

En cas d'erreur ne pouvant pas être résolue par l'utilisateur, l'appareil indique qu'un appel technicien est nécessaire en allumant tous les DEL comme indiqué ci-dessous.

Si vous constatez l'une des signalisations d'appel technicien ci-dessus, éteignez l'interrupteur, puis remettez l'appareil sous tension et retentez l'impression.

Si l'erreur ne disparaît pas après avoir éteint et allumé l'appareil, appuyez sur Go et Cancel simultanément ; les DEL s'allument comme indiqué dans le tableau ci-dessous pour identifier l'erreur.

Indication des erreurs par les DEL

Témoins lumineux	Panne de la carte principale	Panne de l’unité de fusion1	Panne de l’unité laser	Panne du moteur principal	Panne haute tension	Panne du VENTILATEUR	Erreur de passage par zéro
Back Cover	○	○	○	○	○	○	○
Toner	●	●	○	○	○	○	●
Drum	●	○	●	○	●	○	●
Paper	○	○	○	●	●	○	●
Error	●	●	●	●	●	●	●
Ready	○	○	○	○	○	○	○

Pour corriger cette erreur, mettez l'appareil hors tension et remettez-le sous tension après quelques secondes. Laissez l'appareil sous tension pendant environ 15 minutes. Si le problème persiste, consultez votre revendeur ou le service à la clientèle Brother.

Informations générales

Par exemple, les DEL illustrées ci-dessous indiquent une panne de l'unité de fusion.

Notez l'indication et signalez la nature de l'erreur à votre revendeur ou un technicien Brother agréé en vous reportant au tableau Indication des erreurs par les DEL ➤ page 83.

Remarque

Avant d'effectuer un appel technicien, vérifiez que le capot avant est correctement fermé.

Touches du panneau de commande

Les touches du panneau de commande ont les fonctions suivantes :

■ Annulation de l'impression

Annulation de la tâche en cours d'impression : si vous appuyez sur Cancel pendant l'impression, l'appareil arrête immédiatement l'opération et éjecte la feuille. Les DEL Ready et Error clignotent pendant l'annulation de la tâche.

Annulation des tâches reçues : pour supprimer toutes les tâches, appuyez sur la touche Cancel et maintenez-la enfoncée pendant environ 4 secondes jusqu'à ce que toutes les DEL s'allument, puis relâchez-la. Les DEL Ready et Error clignotent pendant l'annulation de la ou des tâches.

■ Reprise en cas d'erreur

S'il se produit une erreur, l'appareil reprendra automatiquement l'impression une fois certaines erreurs rectifiées. Si une erreur n'est pas supprimée automatiquement, appuyez sur la touche Go pour la supprimer, puis continuez à utiliser l'appareil.

■ Saut de page

Si la DEL Ready clignote pendant une période prolongée, appuyez sur Go. L'appareil imprime les données qui subsistent dans sa mémoire.

■ Réimpression

Pour réimprimer le dernier document, appuyez sur la touche Go pendant environ 4 secondes jusqu'à ce que toutes les DEL s'allument, puis relâchez-la. Dans les 2 secondes qui suivent, appuyez sur la touche Go autant de fois que vous souhaitez réimprimer. Si vous n'appuyez pas sur Go dans les 2 secondes, un seul exemplaire sera imprimé.

Si vous utilisez le pilote d'imprimante Windows® fourni avec l'appareil, les paramètres de la fonction Utiliser l'option de réimpression du pilote prévalent sur ceux définis à l'aide du panneau de commande. (Pour en savoir plus, voir Utiliser l'option de réimpression ▶▶ page 39.)

Imprimer une page de test

Vous pouvez utiliser la touche Go ou le pilote d'imprimante pour imprimer une page de test.

Utilisation de la touche Go

1 Mettez l'appareil hors tension.
2 Vérifiez que le capot avant est correctement fermé et que le cordon d'alimentation est branché.
3 Maintenez la touche Go enfoncée tout en allumant l'appareil. Maintenez la touche Go enfoncée jusqu'à ce que toutes les DEL s'allument et que la DEL Prêt s'éteigne.
4 Relâchez la touche Go. Vérifiez que toutes les DEL sont éteintes.
5 Appuyez à nouveau sur Go. L'appareil imprime une page de test.

Utilisation du pilote d'imprimante

Si vous utilisez le pilote d'imprimante Windows ^® , cliquez sur le bouton Imprimer une page de test dans l'onglet Général de ce dernier.

Imprimer une page Paramètres imprimante

Vous pouvez imprimer les paramètres actuels en vous servant des touches du panneau de commande ou par le biais du pilote d'imprimante.

Utilisation de la touche Go

1 Vérifiez que le capot avant est correctement fermé et que le cordon d'alimentation est branché.
2 Mettez l'appareil sous tension et attendez qu'il passe en mode Prêt.
3 Appuyez à trois reprises sur Go. L'appareil imprime la page des paramètres actuels de l'imprimante.

Utilisation du pilote d'imprimante

Si vous utilisez le pilote d'imprimante Windows ^® , vous pouvez imprimer les paramètres actuels de l'imprimante en cliquant sur le bouton Imprimer paramètres dans la boîte de dialogue Assistance.

Imprimer les polices

Vous pouvez imprimer la liste des polices de caractères internes en vous servant des touches du panneau de commande ou par le biais du pilote d'imprimante.

Utilisation de la touche Go

1 Mettez l'appareil hors tension.
2 Vérifiez que le capot avant est correctement fermé et que le cordon d'alimentation est branché.
3 Maintenez la touche Go enfoncée tout en allumant l'appareil. Maintenez la touche Go enfoncée jusqu'à ce que toutes les DEL s'allument et que la DEL Prêt s'éteigne.
4 Relâchez la touche Go. Vérifiez que toutes les DEL sont éteintes.
5 Appuyez à deux reprises sur Go. L'appareil imprime la liste des polices de caractères internes.

Utilisation du pilote d'imprimante

Si vous utilisez le pilote d'imprimante Windows® de Brother, vous pouvez imprimer la liste des polices de caractères internes en cliquant sur le bouton Imprimer polices dans la boîte de dialogue Assistance.

Fonctions de sécurité

Secure Function Lock 2.0 (HL-5450DN(T) uniquement)

Secure Function Lock permet de contrôler l'accès public à la fonction d'impression ^1 .

Cette fonction empêche également les utilisateurs de modifier les paramètres par défaut de l'appareil en limitant l'accès aux paramètres du menu. Pour pouvoir utiliser les fonctions de sécurité, vous devez d'abord saisir un mot de passe d'administrateur. L'accès aux opérations restreintes peut être activé en créant un utilisateur restreint. Les utilisateurs restreints doivent saisir un mot de passe d'utilisateur pour pouvoir utiliser l'appareil. Secure Function Lock peut être paramétré manuellement à l'aide de la Gestion à partir du Web et de BRAdmin Professional 3 (Windows® uniquement). (▶▶ Guide utilisateur - Réseau)

La fonction d'impression comprend les travaux d'impression envoyés via Google Cloud Print et Brother iPrint&Scan.

Remarque

• Prenez soin de noter votre mot de passe. Si vous l'oubliez, vous devrez réinitialiser le mot de passe enregistré dans l'appareil. Pour des informations sur la réinitialisation du mot de passe, contactez votre revendeur Brother.
• Seuls les administrateurs peuvent paramétrer des restrictions et effectuer des modifications pour chaque utilisateur.

Fonctions écologiques

Economie de toner

Cette fonction vous permet d'économiser le toner. Lorsque la fonction Economie de toner est activée, l'impression semble légèrement plus pâle. Ce réglage est désactivé par défaut.

Vous pouvez changer le paramètre du mode économie à partir du pilote d'imprimante.

Pour changer le paramètre du mode économie, consultez les sections suivantes :

■ Onglet Avancé >> page 33 (pilote d'imprimante Windows®)
■ Options avancées >> page 49 (pilote d'imprimante BR-Script3 pour Windows®)
■ Paramètres d'impression ▶▶ page 62 (pilote d'imprimante Macintosh)
■ Fonctions d'impression ▶▶ page 67 (pilote d'imprimante BR-Script3 pour Macintosh)

Passage en veille

Le paramètre Mode veille permet de réduire la consommation d'énergie. En mode veille (mode d'économie d'énergie), l'appareil fonctionne comme s'il était éteint. L'appareil se réveille et lance une impression dès qu'il reçoit un travail d'impression.

Vous pouvez choisir le délai d'inactivité de l'appareil avant son passage en mode Veille. Lorsque l'appareil reçoit un fichier ou un document à imprimer, la relève différée est réinitialisée. Le réglage par défaut est 3 minutes. Lorsque l'appareil est en mode Veille, la DEL Ready brille faiblement.

Vous pouvez changer le paramètre du mode veille à partir du pilote d'imprimante.

Pour changer le paramètre du mode veille, consultez les sections suivantes :

■ Onglet Avancé >> page 33 (pilote d'imprimante Windows®)
■ Options avancées >> page 49 (pilote d'imprimante BR-Script3 pour Windows®)
■ Paramètres d'impression ▶ page 62 (pilote d'imprimante Macintosh)
■ Fonctions d'impression ▶▶ page 67 (pilote d'imprimante BR-Script3 pour Macintosh)

Mode veille prolongée

Si l'appareil est en mode Veille et ne reçoit aucune tâche pendant un certain temps, il passe automatiquement en mode Veille prolongée et la DEL Ready brille faiblement. En mode veille prolongée, l'appareil consomme moins d'énergie qu'en mode veille. L'appareil sort de l'état de veille dès qu'il reçoit un travail d'impression.

Mode extinction

Si l'appareil est en mode veille prolongée pendant 4 heures, il passe automatiquement en mode extinction. L'intensité de la DEL Ready diminue, puis la DEL s'allume pendant 2 secondes et s'éteint pendant 4 secondes. Le mode extinction est le mode offrant la plus faible consommation (moins de 0,5 W). Pour lancer une impression, appuyez sur une touche du panneau de commande et envoyez les données d'impression.

Vous pouvez activer ou désactiver le mode extinction en procédant comme suit :

1 Vérifiez que le capot avant est correctement fermé et que le cordon d'alimentation est branché.

2 Mettez l'appareil sous tension et attendez qu'il passe en mode Prêt.

3 Appuyez quatre fois sur Go pour activer ou désactiver ce mode. Toutes les DEL clignotent deux fois lorsque vous activez le mode extinction. Toutes les DEL clignotent une fois lorsque vous désactivez le mode extinction.

Remarque

L'appareil ne passe pas en mode extinction s'il est connecté à un réseau filaire.

Fonction Mode silencieux

Le paramètre Mode silencieux permet de réduire le bruit de l'impression. Lorsque le mode silencieux est activé, la vitesse d'impression est réduite. Ce réglage est désactivé par défaut.

Activation/Désactivation du mode silencieux

1 Vérifiez que le capot avant est correctement fermé et que le cordon d'alimentation est branché.
2 Mettez l'appareil sous tension et attendez qu'il passe en mode Prêt.
3 Appuyez neuf fois sur Go pour activer ou désactiver ce mode. Toutes les DEL clignotent deux fois lorsque vous activez le mode silencieux. Toutes les DEL clignotent une fois lorsque vous désactivez le mode silencieux.

Remarque

Vous pouvez également modifier le paramètre Mode silencieux à l'aide de la console d'imprimante à distance. Pour plus de détails sur la console d'imprimante à distance, voir Console d'imprimante à distance (Windows® uniquement) ➤ page 73.

4

Options

L'appareil peut être équipé des accessoires en option suivants. En les installant, vous pouvez améliorer les capacités de l'appareil.

Bac inférieur1	Mémoire SO-DIMM2
LT-5400
Voir Bac inférieur (LT-5400) ➤ page 94.	Voir SO-DIMM (HL-5450DN(T) uniquement) ➤ page 95.

1 Le modèle HL-5450DNT est doté en standard du bac inférieur.
2 La mémoire en option est disponible pour le modèle HL-5450DN(T).

Bac inférieur (LT-5400)

Il est possible d'installer un bac inférieur en option (bacs 2) sur les modèles HL-5440D, HL-5450DN ^1 . Le bac inférieur peut contenir jusqu'à 500 feuilles de papier de 80 g/m ^2 . Lors de l'installation du bac inférieur en option, l'appareil peut contenir plus de 800 feuilles de papier ordinaire. Si vous souhaitez acheter le bac inférieur en option, veuillez contacter le revendeur qui vous a vendu l'appareil ou le service à la clientèle Brother.

1 Le bac 2 est standard sur le HL-5450DNT.

Pour l'installation, veuillez consulter le Guide de l'utilisateur fourni avec le bac inférieur.

AVERTISSEMENT

NE transportez PAS l'appareil avec le bac inférieur, au risque de vous blesser ou d'endommager l'appareil, car il n'est pas fixé à ce dernier.

SO-DIMM (HL-5450DN(T) uniquement)

L'appareil est doté en standard d'une mémoire de 64 Mo et d'un logement permettant l'installation d'une extension optionnelle de la mémoire. Vous pouvez augmenter la mémoire jusqu'à 320 Mo en installant un module SO-DIMM (Small Outline Dual In-line Memory Module).

Types SO-DIMM

Vous pouvez installer les modules SO-DIMM suivants :

■ Kingston KTH-LJ2015/256 256 Mo
■ Transcend TS256MHP423A 256 Mo

Remarque

• Pour plus d'informations, visitez le site Web de Kingston Technology à l'adresse http://www.kingston.com/.
• Pour plus d'informations, visitez le site Web de Transcend à l'adresse http://www.transcend.com.tw/.

Généralement, le module SO-DIMM doit posséder les caractéristiques techniques suivantes :

Type : 144 broches et sortie 16 bits

Latence CAS : 4

Cadence d'horloge : 267 MHz (533 Mbit/s/broche) ou plus

Capacité : 256 Mo

Hauteur : 30,0 mm (1,18 po.)

Type DRAM : DDR2 SDRAM

Remarque

• Il se peut que certains modules SO-DIMM ne fonctionnent pas avec l'appareil.
• Pour obtenir des informations supplémentaires, veuillez contacter le revendeur qui vous a vendu l'appareil ou le service à la clientèle Brother.

Installation de mémoire supplémentaire

1 Mettez l'appareil hors tension.
2 Débranchez les câbles d'interface de l'appareil, puis débranchez le cordon d'alimentation de la prise électrique.

Remarque

Eteignez toujours l'interrupteur de l'appareil avant d'installer ou de retirer la mémoire SO-DIMM.

3 Retirez le couvercle en plastique (1), puis celui en métal (2) de la mémoire SO-DIMM.

4 Déballez la mémoire SO-DIMM en le tenant par ses bords.
Important

Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les puces de mémoire ou la surface de la carte.

Options

5 Tenez la mémoire SO-DIMM par les bords et alignez ses encoches avec les protubérances dans le logement. Insérez la mémoire SO-DIMM en diagonale (1), puis inclinez-la vers la carte d'interface jusqu'à ce qu'elle s'enclenche en position (2).

6 Remettez le couvercle en métal (2), puis celui en plastique (1) en place sur la mémoire SO-DIMM.

7 Rebranchez le cordon d'alimentation de l'appareil dans la prise électrique, puis reconnectez les câbles d'interface.

8 Mettez l'appareil sous tension.

Remarque

Pour vérifier que la SO-DIMM a été correctement installée, vous pouvez imprimer la liste des paramètres de l'imprimante qui affiche la taille actuelle de la mémoire. (Voir Imprimer une page Paramètres imprimante >> page 87.)

5

Entretien périodique

Remplacement des consommables

Vous devez remplacer les consommables lorsque l'appareil indique qu'ils ont atteint la fin de leur durée de vie. Vous pouvez remplacer vous-même les consommables suivants :

Remarque

Le tambour et la cartouche d'encre sont deux pièces séparées.

Cartouche de toner	Tambour
Voir Remplacement de la cartouche de toner ➤ page 99.Nom du modèle : TN-3330, TN-3380	Voir Remplacement du tambour ➤ page 109.Nom du modèle : DR-3300

Remarque

• Voir http://www.brother.com/original/index.html pour savoir comment retourner la cartouche de toner vide dans le cadre du programme de collecte Brother. Si vous ne renvoyez pas la cartouche usagée, mettez-la au rebut conformément à la législation locale en vigueur, en la séparant des ordures ménagères. Si vous avez des questions, appelez les autorités locales compétentes. (▶▶ Guide de Sécurité du Produit: Informations de recyclage conformément à la directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE) et à la directive 2006/66/CE relative aux piles et accumulateurs)
• Il vous est conseillé de placer les consommables usagés sur un morceau de papier pour éviter les renversements accidentels.

Remplacement de la cartouche de toner

Nom de modèle : TN-3330 ^1 , TN-3380 ^2

La cartouche de toner standard peut imprimer environ 3 000 pages ^3 . La cartouche de toner haute capacité peut imprimer environ 8 000 pages ^3 . Le nombre réel de pages varie en fonction du type de document moyen.

La cartouche de toner fournie avec l'appareil devra être remplacée après 3 000 pages ^3 environ pour le HL-5450DN(T) et après 2 000 pages ^3 environ pour le HL-5440D.

1 Cartouche de toner standard
2 Cartouche de toner haute capacité
3 Valeur de rendement déclarée approximative selon la norme ISO/IEC 19752.

Remarque

• Il est judicieux de tenir une cartouche de toner neuve prête à l'emploi lorsque l'avertissement Toner insuffisant apparaît.
• Pour garantir une impression de qualité, utilisez seulement des cartouches de toner Brother d'origine. Pour acheter des cartouches de toner, contactez votre revendeur Brother.
• Si vous imprimez des images, du texte en caractères gras, des pages Web comportant des bordures ou d'autres types d'impressions contenant plus que du texte simple, la quantité de toner utilisé augmente.
• Nous vous recommandons de nettoyer l'appareil lorsque vous remplacez la cartouche de toner. Voir Nettoyage et vérification de l'appareil >> page 114.
• Si vous changez le paramètre de densité d'impression pour obtenir une impression plus claire ou plus foncée, la consommation de toner variera en conséquence.
• N'ouvrez l'emballage de la cartouche de toner que lorsque vous êtes prêt à l'installer dans l'appareil.

Toner insuffisant

La DEL Toner s'allume pendant 2 secondes et s'éteint pendant 3 secondes de manière répétitive.

Si les DEL fournissent cette indication, le toner est faible. Achetez un cartouche de toner neuve et gardez-la à portée de main en prévision du message Remplacer toner.

Remarque

• La DEL Toner clignote en permanence si le niveau de toner est faible.
• Si l'impression est pâle, tenez le module tambour et cartouche de toner avec les deux mains et secouez-le doucement plusieurs fois latéralement pour répartir uniformément le toner à l'intérieur de la cartouche.

Remplacer toner

L'appareil cesse d'imprimer jusqu'à ce que vous remplaciez la cartouche de toner.

Une cartouche de toner Brother d'origine neuve entraîne la réinitialisation du mode Remplacement toner.

Remplacement de la cartouche de toner

1 Vérifiez que l'appareil est sous tension. Laissez l'appareil refroidir pendant au moins 10 minutes.
2 Sortez délicatement l'ensemble tambour et cartouche de toner.

3 Sortez le module tambour et cartouche de toner.

Juste après l'emploi, certains composants internes de l'appareil atteignent une température extrêmement élevée. Attendez que l'appareil refroidisse avant de mettre les doigts sur ses composants internes.

• Nous vous conseillons de déposer le module tambour et cartouche de toner sur une surface propre et plane recouverte d'une feuille de papier jetable, au cas où vous renverseriez du toner par mégarde.
• Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

4 Abaissez le levier de verrouillage vert et sortez la cartouche de toner du tambour.

• NE JETEZ PAS au feu la cartouche de toner et le tambour. Ces éléments pourraient exploser et provoquer des blessures.
• N'UTILISEZ PAS des produits inflammables, des aérosols ou des liquides/solvants organiques ou de l'ammoniac pour nettoyer l'intérieur ou l'extérieur de l'appareil. Vous risqueriez de provoquer un incendie ou des chocs électriques. Utilisez plutôt un chiffon sec et non pelucheux.

(▶▶ Guide de Sécurité du Produit: Précautions générales)

Important

• Manipulez la cartouche de toner avec précaution. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l'eau froide.
• Pour éviter les problèmes de qualité d'impression, NE TOUCHEZ PAS aux parties indiquées en grisé sur les illustrations.

- Nous vous conseillons de déposer la cartouche de toner sur une surface propre, plane, régulière et stable recouverte d'une feuille de papier jetable ou d'un chiffon, au cas où vous renverseriez du toner par mégarde.

Remarque

• Prenez soin de bien emballer la cartouche de toner usagée dans un sac adapté pour éviter que la poudre de toner ne se renverse.
• Voir http://www.brother.com/original/index.html pour savoir comment retourner vos consommables usagés dans le cadre du programme de collecte Brother. Si vous ne renvoyez pas votre consommable, mettez-le au rebut conformément aux réglementations locales en vigueur, en le séparant des ordures ménagères. Si vous avez des questions, appelez les autorités locales compétentes. (▶▶ Guide de Sécurité du Produit: Informations de recyclage conformément à la directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE) et à la directive 2006/66/CE relative aux piles et accumulateurs)

5 Déballez la cartouche de toner neuve. Tenez la cartouche avec les deux mains et secouez-la latéralement plusieurs fois pour répartir le toner uniformément à l'intérieur de la cartouche.

• Ne déballez la cartouche de toner que lorsque vous êtes prêt à l'installer dans l'appareil. Si la cartouche de toner est déballée longtemps avant son installation, la longévité du toner s'en ressentira.
• Si un tambour déballé est soumis à la lumière directe du soleil ou à un éclairage, il risque d'être endommagé.
• Les appareils Brother sont conçus pour fonctionner avec du toner répondant à des spécifications précises et leurs performances sont optimales quand ils sont utilisés avec des cartouches de toner Brother d'origine. Brother ne peut pas garantir des performances optimales si du toner ou des cartouches de toner différentes sont utilisées. L'appareil peut ne pas détecter correctement du toner ou des cartouches de toner d'autres spécifications et considérer ces éléments comme des cartouches de toner standard. Brother déconseille donc d'utiliser des cartouches autres que les cartouches d'origine Brother avec cet appareil et de remplir les cartouches vides avec du toner provenant d'autres sources. Si le tambour ou d'autres parties de cet appareil sont endommagés suite à l'utilisation d'un toner ou de cartouches de toner autres que des produits d'origine Brother du fait de l'incompatibilité ou du manque d'adéquation de ces produits avec cet appareil, les réparations nécessaires ne seront peut-être pas couvertes par la garantie.

6 Retirez le cache de protection.

Installez la cartouche de toner dans le tambour dès que vous la retirez de son emballage de protection. Pour éviter les dégradations éventuelles de la qualité d'impression, NE TOUCHEZ PAS aux parties indiquées en grisé sur les illustrations.

7 Installez la cartouche de toner neuve fermement dans le tambour jusqu'à ce qu'elle se mette en place avec un déclic. Si vous l'installez correctement, le levier de verrouillage vert du tambour se relève automatiquement.

Veillez à insérer la cartouche de toner correctement, sinon elle risque de se dissocier du tambour.

8 Nettoyez le fil corona à l'intérieur du tambour en faisant délicatement coulisser la languette verte de gauche à droite et dans le sens opposé à plusieurs reprises.

Veillez à replacer la languette dans sa position d'origine (▲) (1). Sinon, les pages imprimées pourraient présenter une strie verticale.

Entretien périodique

9 Remettez le module tambour et cartouche de toner dans l'appareil.

10 Fermez le capot avant de l'appareil.

Remarque

NE mettez PAS l'appareil hors tension ou n'ouvrez pas le capot avant aussi longtemps que la DEL Ready ne s'est pas allumée.

Remplacement du tambour

Nom du modèle : DR-3300

Un ensemble tambour neuf permet d'imprimer environ 30 000 pages au format A4 ou Letter sur une seule face.

Important

Pour des performances optimales, utilisez un tambour et des cartouches de toner d'origine Brother. L'impression avec un tambour ou du toner d'autres fabricants risque non seulement de réduire la qualité d'impression, mais également la qualité et la durée de vie de l'appareil. Il se peut que la couverture de la garantie ne s'étende pas aux problèmes découlant de l'utilisation d'un tambour ou d'un toner provenant d'un fabricant tiers.

Erreur tambour

Le fil corona est sale. Nettoyez le fil corona situé dans le tambour. (Voir Nettoyage du fil corona ▶▶ page 116.)

Si vous avez nettoyé le fil corona et si l'écran LCD indique toujours Erreur tambour, cela signifie que le tambour arrive en fin de vie. Remplacez le tambour par un neuf.

Fin tamb proche

Le tambour arrive en fin de sa durée de vie nominale et doit être remplacé. Il est recommandé de conserver un tambour d'origine Brother à disposition en vue de son installation.

Nettoyez le fil corona situé dans le tambour. Dans le cas contraire, il est possible que les pages imprimées présentent une strie verticale ou qu'une erreur tambour se produise. (Voir Nettoyage du fil corona

page 116.)

Remplacer tambour

Le tambour a dépassé sa durée de vie nominale. Remplacez le tambour par un neuf. A ce stade, il est recommandé d'installer un tambour d'origine Brother.

Après le remplacement, remettez à zéro le compteur du tambour en suivant les instructions qui accompagnent le nouveau tambour.

Arrêt du tambour

Nous ne pouvons pas garantir la qualité d'impression. Remplacez le tambour par un neuf. A ce stade, il est recommandé d'installer un tambour d'origine Brother.

Après le remplacement, remettez à zéro le compteur du tambour en suivant les instructions qui accompagnent le nouveau tambour.

Remplacement du tambour

Important

• Lors du retrait de l'ensemble tambour, procédez avec précaution car il peut contenir du toner. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l'eau froide.
• Chaque fois que vous remplacez le tambour, nettoyez l'intérieur de l'appareil. (Voir Nettoyage et vérification de l'appareil >> page 114.)

Quand vous remplacez le tambour par un neuf, vous devez réinitialiser le compteur du tambour en suivant la procédure suivante :

1 Vérifiez que l'appareil est sous tension. Laissez l'appareil refroidir pendant au moins 10 minutes.
2 Sortez délicatement l'ensemble tambour et cartouche de toner.

3 Sortez le module tambour et cartouche de toner.

Juste après l'emploi, certains composants internes de l'appareil atteignent une température extrêmement élevée. Attendez que l'appareil refroidisse avant de mettre les doigts sur ses composants internes.

• Nous vous conseillons de déposer le module tambour et cartouche de toner sur une surface propre et plane recouverte d'une feuille de papier jetable, au cas où vous renverseriez du toner par mégarde.
• Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

4 Abaissez le levier de verrouillage vert et sortez la cartouche de toner du tambour.

• NE JETEZ PAS au feu la cartouche de toner et le tambour. Ces éléments pourraient exploser et provoquer des blessures.
• N'UTILISEZ PAS des produits inflammables, des aérosols ou des liquides/solvants organiques ou de l'ammoniac pour nettoyer l'intérieur ou l'extérieur de l'appareil. Vous risqueriez de provoquer un incendie ou des chocs électriques. Utilisez plutôt un chiffon sec et non pelucheux.

(▶▶ Guide de Sécurité du Produit: Précautions générales)

Important

• Manipulez la cartouche de toner avec précaution. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l'eau froide.
• Pour éviter les problèmes de qualité d'impression, NE TOUCHEZ PAS aux parties indiquées en grisé sur les illustrations.

- Nous vous conseillons de déposer la cartouche de toner sur une surface propre, plane, régulière et stable recouverte d'une feuille de papier jetable ou d'un chiffon, au cas où vous renverseriez du toner par mégarde.

Remarque

• Prenez soin de bien emballer le tambour usagé dans un sac adapté pour éviter que la poudre de toner ne se renverse.
• Voir http://www.brother.com/original/index.html pour savoir comment retourner vos consommables usagés dans le cadre du programme de collecte Brother. Si vous ne renvoyez pas votre consommable, mettez-le au rebut conformément aux réglementations locales en vigueur, en le séparant des ordures ménagères. Si vous avez des questions, appelez les autorités locales compétentes. (▶▶ Guide de Sécurité du Produit: Informations de recyclage conformément à la directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE) et à la directive 2006/66/CE relative aux piles et accumulateurs)

5 Déballez le tambour neuf.
6 Installez la cartouche de toner fermement dans le tambour neuf jusqu'à ce qu'elle se mette en place avec un déclic. Si vous installez correctement la cartouche, le levier de verrouillage vert du tambour se relève automatiquement.

Veillez à insérer la cartouche de toner correctement, sinon elle risque de se dissocier du tambour.

7 Remettez le module tambour et cartouche de toner dans l'appareil.

8 Lorsque vous remplacez le tambour, vous devez remettre à zéro le compteur du tambour. Pour cela, maintenez la touche Go enfoncée pendant 4 secondes jusqu'à ce que les DEL s'allument. Une fois les six DEL allumées, relâchez la touche Go.

Ne réinitialisez pas le compteur du tambour lorsque vous remplacez seulement la cartouche de toner.

9 Fermez le capot avant de l'appareil.
10 Vérifiez que la DEL Drum est maintenant éteinte.

Nettoyage et vérification de l'appareil

Nettoyez régulièrement l'extérieur et l'intérieur de l'appareil à l'aide d'un chiffon sec et non pelucheux. Quand vous remplacez la cartouche de toner ou le tambour, veillez à bien nettoyer l'intérieur de l'appareil. De même, si les tirages sont maculés de toner, nettoyez l'intérieur de l'appareil avec un chiffon sec et non pelucheux.

! AVERTISSEMENT

火

• NE JETEZ PAS au feu la cartouche de toner et le tambour. Ces éléments pourraient exploser et provoquer des blessures.
• N'UTILISEZ PAS des produits inflammables, des aérosols ou des liquides/solvants organiques ou de l'ammoniac pour nettoyer l'intérieur ou l'extérieur de l'appareil. Vous risqueriez de provoquer un incendie ou des chocs électriques. Utilisez plutôt un chiffon sec et non pelucheux.

(▶▶ Guide de Sécurité du Produit: Précautions générales)

Utilisez des détergents neutres. L'emploi de liquides volatils de type diluant ou alcool à brûler peut abîmer le revêtement de l'appareil.

Nettoyage de l'extérieur de l'appareil

1 Mettez l'appareil hors tension.
2 Débranchez les câbles d'interface de l'appareil, puis débranchez le cordon d'alimentation de la prise électrique.
3 Essuyez l'extérieur de l'appareil avec un chiffon sec et non pelucheux pour enlever la poussière.

4 Tirez complètement le bac à papier pour le sortir de l'appareil.

5 Si le bac contient du papier, retirez-le.
6 Enlevez tout ce qui est coincé dans le bac à papier.
7 Essuyez l'intérieur et l'extérieur du bac à papier avec un chiffon sec et non pelucheux pour enlever la poussière.

8 Rechargez le papier et remettez le bac à papier convenablement dans l'appareil.
9 Rebranchez le cordon d'alimentation de l'appareil dans la prise électrique, puis reconnectez les câbles d'interface.
10 Mettez l'appareil sous tension.

Nettoyage du fil corona

Si vous avez des problèmes de qualité d'impression, veuillez nettoyer le fil corona du tambour en procédant ainsi :

1 Laissez l'appareil sous tension pendant 10 minutes afin que le ventilateur interne refroidisse les composants internes de l'appareil qui sont extrêmement chauds.
2 Sortez délicatement l'ensemble tambour et cartouche de toner.

3 Sortez le module tambour et cartouche de toner.

Juste après l'emploi, certains composants internes de l'appareil atteignent une température extrêmement élevée. Attendez que l'appareil refroidisse avant de mettre les doigts sur ses composants internes.

• Nous vous conseillons de déposer le module tambour et cartouche de toner sur une feuille de papier jetable ou sur un chiffon, au cas où vous renverseriez du toner par mégarde.
• Manipulez avec soin le module tambour et cartouche de toner. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l'eau froide.
• Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

4 Nettoyez le fil corona à l'intérieur du tambour en faisant délicatement coulisser la languette verte de gauche à droite et dans le sens opposé à plusieurs reprises.

Veillez à replacer la languette dans sa position d'origine (▲) (1). Sinon, les pages imprimées pourraient présenter une strie verticale.

5 Remettez le module tambour et cartouche de toner dans l'appareil.

6 Fermez le capot avant de l'appareil.

Nettoyage de l'ensemble tambour

Si le document imprimé présente des points blancs ou noirs à intervalles de 94 mm, la surface du tambour présente peut-être des traces de corps étrangers, comme la colle d'une étiquette. Procédez comme indiqué ci-après pour résoudre le problème.

1 Vérifiez que le capot avant est fermé et que le cordon d'alimentation est branché.
2 Mettez l'appareil sous tension et attendez qu'il passe en mode Prêt.
3 Appuyez à deux reprises sur Go. L'appareil imprime la page de vérification des taches du tambour.
4 Laissez l'appareil sous tension pendant 10 minutes afin que le ventilateur interne refroidisse les composants internes de l'appareil qui sont extrêmement chauds.
5 Mettez l'appareil hors tension.
6 Sortez délicatement l'ensemble tambour et cartouche de toner.

7 Sortez le module tambour et cartouche de toner.

Juste après l'emploi, certains composants internes de l'appareil atteignent une température extrêmement élevée. Attendez que l'appareil refroidisse avant de mettre les doigts sur ses composants internes.

• Nous vous conseillons de déposer le module tambour et cartouche de toner sur une feuille de papier jetable ou sur un chiffon, au cas où vous renverseriez du toner par mégarde.
• Manipulez avec soin le module tambour et cartouche de toner. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l'eau froide.
• Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

8 Abaissez le levier de verrouillage vert et sortez la cartouche de toner du tambour.

9 Faites pivoter le tambour comme indiqué sur l'illustration. Vérifiez que la molette du tambour (1) se trouve sur la gauche.

10 Utilisez les repères numérotés en regard du rouleau de tambour afin de localiser la trace. Par exemple, un point dans la colonne 2 de la page de vérification signifie qu'il existe une trace sur le tambour, dans la partie « 2 ».

11 Tournez à la main la molette du tambour vers vous tout en examinant la surface de sa zone suspecte.

12 Une fois que vous avez localisé les traces sur le tambour qui correspondent à la feuille de vérification des taches du tambour, essuyez délicatement la surface de ce dernier à l'aide d'un coton-tige pour éliminer les traces sur la surface.

Vous ne devez EN AUCUN CAS nettoyer la surface du tambour photosensible au moyen d'un objet pointu ou de liquide.

13 Réinstallez la cartouche de toner dans le tambour jusqu'à ce qu'elle se mette en place avec un déclic. Si vous installez correctement la cartouche, le levier de verrouillage vert du tambour se relève automatiquement.

Veillez à insérer la cartouche de toner correctement, sinon elle risque de se dissocier du tambour.

14 Remettez le module tambour et cartouche de toner dans l'appareil.

15 Fermez le capot avant de l'appareil.
16 Mettez l'appareil sous tension.

Nettoyage du rouleau d'entraînement du papier

Le nettoyage régulier du rouleau d'entraînement du papier permet d'éviter les bourrages en veillant à ce que le papier soit correctement entraîné.

1 Mettez l'appareil hors tension.
2 Débranchez les câbles d'interface de l'appareil, puis débranchez le cordon d'alimentation de la prise électrique.
3 Tirez complètement le bac à papier pour le sortir de l'appareil.
4 Essorez fermement un chiffon non pelucheux trempé dans de l'eau tiède, puis essuyez le patin séparateur (1) du bac à papier pour le dépoussiérer.

5 Essuyez les deux rouleaux d'entraînement (1) dans l'appareil pour les dépoussiérer.

6 Remettez le bac à papier dans l'appareil.
7 Rebranchez le cordon d'alimentation de l'appareil dans la prise électrique, puis reconnectez les câbles d'interface.
8 Mettez l'appareil sous tension.

Emballage et transport de l'appareil

! AVERTISSEMENT

NE transportez PAS l'appareil avec le bac inférieur, au risque de vous blesser ou d'endommager l'appareil, car il n'est pas fixé à ce dernier.

Remarque

• Si vous devez transporter l'appareil pour quelque motif que ce soit, veuillez le remballer avec soin dans son conditionnement d'origine pour éviter de l'endommager lors du transport. L'appareil doit être correctement assuré auprès du transporteur.
• Pour les utilisateurs du HL-5450DNT, le bac inférieur et l'appareil doivent être emballés séparément dans leur carton d'origine respectif, puis insérés dans le carton d'origine de taille supérieure.

1 Mettez l'appareil hors tension. Laissez l'appareil hors tension pendant au moins 10 minutes afin de lui permettre de refroidir.
2 Débranchez tous les câbles, puis débranchez le cordon d'alimentation de la prise électrique.
3 Placez le matériau d'emballage (1) dans le carton.

4 Enveloppez l'appareil dans un sac en plastique, puis placez-le sur le matériau d'emballage inférieur (1).

5 Placez le matériau d'emballage (2) marqué « FRONT » à l'avant de l'appareil. Placez le matériau d'emballage (3) marqué « REAR » à l'arrière de l'appareil.

6 Placez le plateau en carton (1) au-dessus et rangez le cordon d'alimentation dedans.

7 Fermez le carton et fermez-le à l'aide de bande adhésive.
Emballez le bac inférieur comme indiqué sur l'illustration.

Dépistage des pannes

Si vous pensez que votre appareil présente un problème, consultez les différents points ci-dessous et suivez les conseils de dépistage des pannes. Vous pouvez facilement résoudre la plupart des problèmes vous-même.

Identification du problème

En premier lieu, vérifiez les points suivants :

Le cordon d'alimentation de l'appareil est correctement connecté et l'appareil est sous tension. Si l'appareil ne se met pas sous tension une fois le cordon d'alimentation branché, voir Autres difficultés >> page 145.
■ Toutes les pièces de protection ont été retirées.
■ Le papier est correctement placé dans le bac à papier.
- Les câbles d'interface sont correctement branchés sur l'appareil et l'ordinateur, ou la connexion sans fil est configurée à la fois sur l'appareil et sur l'ordinateur.
■ Messages d'erreur (Voir Messages d'erreur dans le Status Monitor >> page 128.)

Si vous ne parvenez pas à résoudre votre problème au moyen des contrôles ci-dessus, veuillez identifier votre problème et vous rendre à la page indiquée ci-dessous.

L'appareil n'imprime pas.

■ Gestion du papier (Voir Difficultés liées à la manipulation du papier >> page 144.)

Les pages s'impriment, mais des problèmes persistent :

■ Qualité d'impression (Voir Amélioration de la qualité d'impression >> page 146.)
■ L'impression est incorrecte. (Voir Difficultés liées à l'impression >> page 142.)

Problèmes de réseau et autres problèmes :

■ Difficultés liées au réseau (HL-5450DN(T) uniquement) ▶▶ page 144
■ Autres difficultés >> page 145

Messages d'erreur dans le Status Monitor

Comme sur tout produit bureautique sophistiqué, des erreurs peuvent se produire et il peut être nécessaire de remplacer les consommables. Dans ce cas, l'appareil identifie l'erreur ou l'opération de maintenance de routine requise et affiche le message approprié. Les messages d'erreur et de maintenance les plus fréquents sont répertoriés ci-dessous.

Vous pouvez corriger la plupart des erreurs et résoudre les messages de maintenance de routine vous-même. Si vous avez besoin d'une aide supplémentaire, vous pouvez consulter la FAQ et les conseils de dépistage des pannes sur le Brother Solutions Center :

Le Status Monitor signale les anomalies éventuelles de l'appareil. Exécutez l'opération appropriée en vous reportant au tableau suivant. Si vous souhaitez activer le Status Monitor, voir Status Monitor ➤ page 54 (pour les utilisateurs Windows®) ou Status Monitor ➤ page 71 (pour les utilisateurs Macintosh).

Message d’erreur	Cause	Mesures à prendre
Alimentation manuelle	Vous avez sélectionné Manuel(le) comme source d’alimentation alors que le bac multi-usage était vide.	Insérez du papier dans le bac multi-usage. Si l’appareil est en mode Pause, appuyez sur Go. (Voir Chargement de papier dans le bac universel ➤ page 12.)
Arrêt tambour	Il est temps de remplacer le tambour.	Remplacez le tambour. (Voir Remplacement du tambour ➤ page 109.)
Bourr. Duplex	Le papier est coincé dans le bac recto-verso ou l’unité de fusion.	Voir Bourrage dans bac MU / Bourrage dans bac 1 / Bourrage dans bac 2 / Bourrage interne ➤ page 131.
Bourrage arrière	Le papier est coincé à l’arrière de l’appareil.	Voir Bourrage arrière / Bourrage dans unité recto-verso ➤ page 136.
Bourrage bac 1 Bourrage bac 2	Le papier est coincé dans le bac à papier de l’appareil.	Voir Bourrage dans bac MU / Bourrage dans bac 1 / Bourrage dans bac 2 / Bourrage interne ➤ page 131.
Bourrage bac MU	Le papier est coincé dans le bac multi-usage de l’appareil.	Voir Bourrage dans bac MU / Bourrage dans bac 1 / Bourrage dans bac 2 / Bourrage interne ➤ page 131.
Bourrage interne	Le papier est coincé à l’intérieur de l’appareil.	Voir Bourrage arrière / Bourrage dans unité recto-verso ➤ page 136.
	La carttouche de toner est installée dans l’appareil sans le tambour.	Placez la cartouche de toner dans le tambour, puis ré-installez le module tambour et cartouche de toner dans l’appareil.
Couvercle ouvert	Le capot avant n’est pas complètement fermé.	Fermez le capot avant de l’appareil.
	La capot de l’unité de fusion n’est pas complètement fermé ou du papier était coincé à l’arrière de l’appareil lorsque vous l’avez mis sous tension.	■ Fermez le capot de l’unité de fusion de l’appareil.■ Veillez à ce que du papier ne soit pas bloqué à l’intérieur de l’arrière de la machine, puis fermez le capot de l’unité de fusion et appuyez sur Go. (Voir Bourrage arrière / Bourrage dans unité recto-verso ➤ page 136.)
Message d'erreur	Cause	Mesures à prendre
Err acc ouv sess (HL-5450DN(T) uniquement)	L'appareil ne permet pas d'accéder au fichier journal d'impression du serveur.	Contactez votre administrateur pour vérifier les paramètres de stockage sur le réseau du journal d'impression.(Informations détaillées ➤▶ Guide utilisateur - Réseau : Stocker le journal d'impression sur le réseau)
Erreur cartouche	La cartouche de toner n'est pas installée correctement.	Retirez le module tambour et cartouche de toner, sortez la cartouche de toner et réinstallez-la dans le tambour. Remettez le module tambour et cartouche de toner dans l'appareil. Si le problème persiste, consultez votre revendeur Brother.
Erreur de fusion	La température de l'unité de fusion n'atteint pas une température spécifiée dans un temps spécifié.	Mettez l'appareil hors tension et remettez-le sous tension après quelques secondes. Laissez l'appareil sous tension pendant 15 minutes.
	L'unité de fusion est brûlante.
Erreur format DX	La format de papier défini dans le pilote d'imprimante n'est pas disponible pour l'impression recto-verso automatique.	Appuyez sur Cancel. Choisissez un format de papier pris en charge par le bac recto-verso.Le format de papier que vous pouvez utiliser pour l'impression automatique recto-verso est A4.
	Le papier chargé dans le bac est de format incorrect et n'est pas disponible pour l'impression recto-verso automatique.	Chargez un papier de format correct dans le bac.Le format de papier que vous pouvez utiliser pour l'impression automatique recto-verso est A4.
Erreur tambour	Le fil corona du tambour a besoin d'être nettoyé.	Nettoyez le fil corona. (Voir Nettoyage du fil corona ➤▶ page 116.)
	La carttouche de toner est installée dans l'appareil sans le tambour.	Placez la cartouche de toner dans le tambour, puis réinstallez le module tambour et cartouche de toner dans l'appareil-
Fin tamb proche	Le tambour arrive en fin de vie.	Commandez un tambour dès maintenant afin de disposer d'un tambour neuf lorsque le messageRemplac tambour s'affichera sur le Status Monitor.(Voir Fin tamb proche ➤▶ page 108.)
Impr.imposs.	L'appareil présente un problème mécanique.	Mettez l'appareil hors tension et remettez-le sous tension après quelques minutes.Si le problème persiste, consultez votre revendeur Brother.
Mémoire saturée	La mémoire de l'appareil est pleine.	Baissez la résolution d'impression ou diminuez la complexité de votre document.Augmentez la mémoire de l'imprimante (HL-5450DN(T) uniquement). Voir Installation de mémoire supplémentaire ➤▶ page 96.
Pas de papier	L'appareil est à court de papier ou le papier n'est pas correctement chargé dans le bac à papier spécifié.	Chargez du papier dans le bac que vous utilisez.Vérifiez que les guide-papier sont réglés sur le format correct.
Message d’erreur	Cause	Mesures à prendre
Pas de toner	La cartouche de toner ou le module tambour et cartouche de toner ne sont pas installés correctement.	Retirez le module tambour et cartouche de toner, retirez la cartouche de toner du tambour, puis réinstallez-la dans celui-ci. Remettez le module tambour et cartouche de toner dans l’appareil-. Si le problème persiste, remplacez la cartouche de toner.(VoirRemplacementde lacartouche de toner ➤ page 101.)
R/V désactivé	Le capot arrière de l’appareil n’est pas complètement fermé.	Fermez le capot arrière de l’appareil.
	Le bac recto-verso est absent ou mal installé.	Réinstallez le bac recto-verso.
Remplac.tambour	Il est temps de remplacer le tambour.	Remplacez le tambour. (VoirRemplacementdu tambour ➤ page 109.)
	Le compteur du tambour n’a pas été remis à zéro lors de l’installation d’un tambour neuf.	Réinitialisez le compteur du tambour. (VoirRemplacementdu tambour ➤ page 109.)
Remplac.Fusion	Il est temps de remplacer l’unité de fusion.	Contactez votre revendeur Brother ou un centre de service agréé Brother pour remplacer l’unité de fusion.
Remplac.PF Kit1Remplac.PF Kit2Remplac.PF KitMP	Il est temps de remplacer le kit d’alimentation du papier.	Contactez votre revendeur Brother ou un centre de service agréé Brother pour remplacer le kit d’alimentation du papier.
Remplacer toner	La cartouche de toner arrive en fin de vie. L’appareil va arrêter toutes les opérations d’impression.	Remplacez la cartouche de toner. (VoirRemplacementde lacartouche de toner ➤ page 101.)
Remplacez laser	Il est temps de remplacer l’unité laser.	Contactez votre revendeur Brother ou un centre de service agréé Brother pour remplacer l’unité laser.
Toner bas	Si le message Toner bas s’affiche sur leStatus Monitor, vous pouvez toujours imprimer ; l’appareil vous indique néanmoins que la cartouche de toner arrive en fin de vie.	Commandez dès maintenant une cartouche afin de disposer d’une cartouche neuve lorsque le messageRemplacement toner s’affichera sur leStatus Monitor.

Bourrages de papier

Remarque

Retirez toujours la pile qui se trouve dans le bac et égalisez-la avant d'ajouter du papier. De cette façon, vous éviterez l'alimentation de plusieurs feuilles à la fois et vous éviterez les bourrages.

Bourrage dans bac MU / Bourrage dans bac 1 / Bourrage dans bac 2 / Bourrage interne

En cas de bourrage papier dans l'appareil, le bac MU ou le bac à papier, la DEL Error s'allume et la DEL Paper clignote.

Si vous avez imprimé à partir du bac MU, commencez à l'étape ①.

Si vous avez imprimé à partir du bac 1 ou du bac 2, commencez à l'étape ③.

1 Retirez le papier du bac multi-usage.
2 Retirez le papier coincé à l'intérieur du bac MU ou autour de celui-ci. Appuyez sur Go. Si l'indication d'erreur persiste, conformez-vous aux étapes suivantes.
3 Laissez l'appareil sous tension pendant 10 minutes afin que le ventilateur interne refroidisse les composants internes de l'appareil qui sont extrêmement chauds.
4 Tirez complètement le bac à papier pour le sortir de l'appareil.

5 Des deux mains, tirez délicatement sur le papier coincé.

Tirez vers le bas sur le papier coincé pour l'enlever plus facilement.

6 Sortez délicatement l'ensemble tambour et cartouche de toner.

7 Sortez lentement le module tambour et cartouche de toner. Le papier peut être extrait avec le module tambour et cartouche de toner, ou le papier peut être libéré afin que vous puissiez l'extraire à partir de l'intérieur de l'appareil.

Juste après l'emploi, certains composants internes de l'appareil atteignent une température extrêmement élevée. Attendez que l'appareil refroidisse avant de mettre les doigts sur ses composants internes.

• Nous vous conseillons de déposer le module tambour et cartouche de toner sur une feuille de papier jetable ou sur un chiffon, au cas où vous renverseriez du toner par mégarde.
• Manipulez avec soin le module tambour et cartouche de toner. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l'eau froide.
• Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

Le tambour et la cartouche d'encre sont deux pièces séparées. Assurez-vous de les avoir installées correctement ensemble. Si la cartouche de toner est placée dans l'appareil sans le tambour, il est possible que le message Erreur tambour ou Bourrage interne soit indiqué.

8 Abaissez le levier de verrouillage vert et sortez la cartouche de toner du tambour. Retirez l'éventuel papier coincé de l'intérieur du tambour.

9 Réinstallez la cartouche de toner dans le tambour jusqu'à ce qu'elle se mette en place avec un déclic. Si vous installez correctement la cartouche, le levier de verrouillage vert du tambour se relève automatiquement.

Veillez à insérer la cartouche de toner correctement, sinon elle risque de se dissocier du tambour.

10 Remettez le module tambour et cartouche de toner dans l'appareil.

11 Fermez le capot avant de l'appareil.
12 Vérifiez que la hauteur du papier ne dépasse pas le repère de hauteur maximale (▼▼▼) dans le bac à papier. Tout en appuyant sur le levier vert de déverrouillage du guide-papier, faites glisser ce dernier pour l'ajuster à la taille du papier. Veillez à ce que les guides soient fermement placés dans leur logement.
13 Remettez le bac à papier convenablement dans l'appareil.

Remarque

Si vous mettez l'appareil hors tension alors qu'un bourrage papier est survenu, il imprime des données incomplètes à partir de l'ordinateur. Avant de mettre l'appareil sous tension, supprimez la tâche de la file d'attente d'impression de votre ordinateur.

14 Vérifiez que les DEL Paper et Error sont éteintes et que la DEL Ready est verte.

Bourrage arrière / Bourrage dans unité recto-verso

En cas de bourrage papier derrière le capot arrière (bac de sortie face imprimée dessus) ou à l'intérieur du bac recto-verso, la DEL Error s'allume, et les DEL Back Cover et Paper clignotent.

1 Laissez l'appareil sous tension pendant 10 minutes afin que le ventilateur interne refroidisse les composants internes de l'appareil qui sont extrêmement chauds.
2 Tirez complètement le bac à papier pour le sortir de l'appareil.

3 Sortez délicatement l'ensemble tambour et cartouche de toner.

4 Sortez lentement le module tambour et cartouche de toner. Le papier peut être extrait avec le module tambour et cartouche de toner, ou le papier peut être libéré afin que vous puissiez l'extraire à partir de l'intérieur de l'appareil.

Juste après l'emploi, certains composants internes de l'appareil atteignent une température extrêmement élevée. Attendez que l'appareil refroidisse avant de mettre les doigts sur ses composants internes.

• Nous vous conseillons de déposer le module tambour et cartouche de toner sur une feuille de papier jetable ou sur un chiffon, au cas où vous renverseriez du toner par mégarde.
• Manipulez avec soin le module tambour et cartouche de toner. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l'eau froide.
• Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

Dépistage des pannes

5 Ouvrez le capot arrière.

Juste après l'emploi, certains composants internes de l'appareil atteignent une température extrêmement élevée. Attendez que l'appareil refroidisse avant de mettre les doigts sur ses composants internes.

6 Des deux mains, tirez délicatement le papier coincé à l'arrière de l'appareil.

7 Tirez vers vous les languettes vertes des côtés gauche et droit pour replier le capot de l'unité de fusion (1).

8 Des deux mains, tirez délicatement le papier coincé de l'ensemble de fixage.

9 Refermez le capot de l'unité de fusion.

10 Refermez le capot arrière.

11 Tirez complètement le bac recto-verso pour le sortir de l'appareil.

12 Retirez le papier coincé de la machine ou du bac recto-verso.

13 Vérifiez que le papier coincé ne demeure pas sous l'appareil en raison de l'électricité statique.

14 Remettez le bac recto-verso dans l'appareil.

15 Remettez le module tambour et cartouche de toner dans l'appareil.

16 Fermez le capot avant de l'appareil.
17 Remettez le bac à papier convenablement dans l'appareil.
18 Vérifiez que les DEL Back Cover, Paper et Error sont éteintes et que la DEL Ready est verte.

En cas de problèmes liés à l'appareil

Important

• Pour toute question d'ordre technique, vous devez appeler le pays où vous avez acheté l'appareil. Les appels doivent provenir du pays concerné.
• Si vous pensez que votre appareil présente un problème, consultez le tableau ci-dessous et suivez les conseils de dépistage des pannes. Vous pouvez facilement résoudre la plupart des problèmes vous-même.
• Si vous avez besoin d'une aide supplémentaire, vous pouvez consulter la FAQ et les conseils de dépistage de panne sur le Brother Solutions Center.
  Visitez notre site Web http://solutions.brother.com/.

Difficultés liées à l'impression

Difficultés	Suggestions
Pas d'impression.	Vérifiez que le pilote d'imprimante adéquat a été installé et sélectionné.
	Vérifiez si les DEL indiquent une erreur.(Voir DEL (diodes électroluminescentes) >> page 74 et Messages d'erreur dans le Status Monitor >> page 128.)
	Vérifiez que l'appareil est en ligne :(Windows® 7 et Windows Server® 2008 R2)Cliquez sur le bouton démarrer et sur Périphériques et imprimantes. Cliquez avec le bouton droit de la souris surBrother HL-XXXX series, puis cliquez surAfficher les travaux d'impression en cours. Cliquez sur Imprimante et vérifiez que la caseUtiliser l'imprimante hors connexion n'est pas cochée.(Windows Vista® et Windows Server® 2008)Cliquez sur le bouton Démarrer, Panneau de configuration, Matériel et audio, puis surImprimantes. Cliquez avec le bouton droit surBrother HL-XXXX series.Vérifiez que la caseUtiliser l'imprimante hors connexion n'est pas cochée.(Windows® XP et Windows Server® 2003)Cliquez sur le bouton démarrer et choisissez Imprimantes et télécopieurs. Cliquez avec le bouton droit surBrother HL-XXXX series. Vérifiez que la caseUtiliser l'imprimante hors connexion n'est pas cochée.
	Contactez votre administrateur pour qu'il vérifie les paramètres de Secure Function Lock. (HL-5450DN(T) uniquement)
	Vérifiez si l'appareil est en mode extinction.Appuyez sur une touche du panneau de commande, puis renvoyez les données d'impression.(Voir Mode extinction >> page 91.)
L'appareil n'imprime pas ou a arrêté l'impression.	Appuyez sur Cancel.La machine annule le travail d'impression et l'efface de sa mémoire. Cela peut générer une impression incomplète.

Difficultés liées à l'impression (Suite)

Difficultés	Suggestions
Les en-têtes et les pieds de page du document apparaissent à l'écran mais ne s'impriment pas.	La page comporte une zone non imprimable en haut et en bas. Ajustez les marges supérieure et inférieure de votre document pour en tenir compte.(Voir Zone non imprimable lors de l'impression à partir d'un ordinateur >> page 7.)
L'appareil imprime de manière imprévisible ou elle imprime des données incorrectes.	Appuyez sur Cancel pour annuler les tâches d'impression.
	Vérifiez que les paramètres de votre application sont configurés pour fonctionner avec votre appareil.
L'appareil imprime les deux premières pages correctement puis, sur certaines pages, il manque du texte.	Vérifiez que les paramètres de votre application sont configurés pour fonctionner avec votre appareil.
	Votre ordinateur ne reconnaît pas le signal intégral du tampon d'entrée de l'appareil. Assurez-vous que vous avez correctement connecté le câble d'interface.(>> Guide d'installation rapide)
Impossible de procéder à l'impression en respectant la disposition des pages.	Vérifiez que le paramètre Format papier est identique dans l'application et dans le pilote d'imprimante.
L'impression est trop lente.	Essayez de modifier les paramètres du pilote d'imprimante. Les résolutions les plus élevées exigent davantage de temps pour le traitement, l'envoi et l'impression des données.
	Vérifiez que le capot arrière est correctement fermé et que le bac recto-verso est fermement installé.
	Lorsque l'appareil est en mode silencieux, la vitesse d'impression est réduite. Vérifiez le paramètre Mode silencieux.(Voir Activation/Désactivation du mode silencieux >> page 92.)
L'appareil n'imprime pas à partir d'Adobe® Illustrator®.	Réduisez la qualité d'impression.(Voir Onglet Elémentaire >> page 27 (pour Windows®))(Voir Paramètres d'impression >> page 62 (pour Macintosh))
Mauvaise qualité d'impression	Voir Amélioration de la qualité d'impression >> page 146.

Difficultés liées à la manipulation du papier

Difficultés	Suggestions
L'appareil n'entraîne pas le papier.	S'il n'y a pas de papier, chargez une nouvelle pile de papier dans le bac à papier.
	S'il y a du papier dans le bac, vérifiez qu'il est bien droit. Si le papier est gondolé, aplatissez-le. Il est parfois utile de sortir le papier et de retourner la pile avant de la remettre dans le bac à papier.
	Réduisez la quantité de papier dans le bac, puis retentez l'impression.
	Vérifiez que le mode d'alimentation manuelle n'est pas sélectionné dans le pilote d'imprimante.
	Nettoyez le rouleau d'entraînement du papier.(Voir Nettoyage du rouleau d'entraînement du papier ➤ page 123.)
L'appareil ne charge pas le papier à partir du bac MU.	Vérifiez que vous avez choisi Bac MU dans le pilote d'imprimante.
	Déramez correctement le papier et réinstallez-le fermement dans le bac.
Comment imprimer des enveloppes ?	Vous pouvez charger des enveloppes dans le bac universel. Votre application doit être configurée pour imprimer le format d'enveloppe que vous utilisez. Cette configuration est généralement paramétrée dans le menu Format d'impression ou Configuration du document de votre application.(Pour plus d'informations, consultez le manuel de votre application.)

Difficultés liées au réseau (HL-5450DN(T) uniquement)

Difficultés	Suggestions
Impossible d'imprimer sur un réseau filaire.	En cas de problèmes réseau ➤ Guide utilisateur - Réseau.vérifiez que l'appareil est sous tension, en ligne et en mode Prêt. Imprimez la page Paramètres imprimante pour vérifier que vos paramètres réseau sont corrects.(Voir Imprimer une page Paramètres imprimante ➤ page 87.)Reconnectez le câble réseau au concentrateur pour vérifier que les connexions du câble et réseau sont correctes. Si possible, essayez de connecter l'appareil sur un port différent de votre concentrateur au moyen d'un autre câble. Vous pouvez vérifier l'état actuel du réseau filaire à partir de la page Paramètres imprimante.
Impossible d'installer le logiciel Brother.	(Windows®)Si l'avertissement Logiciel de sécurité s'affiche sur l'écran de l'ordinateur lors de l'installation, modifiez les paramètres du logiciel de sécurité afin d'autoriser l'exécution du programme de configuration du produit Brother ou d'un autre programme.(Macintosh)Si vous utilisez la fonction de pare-feu d'un programme antivirus ou anti-espions, désactivez-la temporairement, puis installez le logiciel Brother.
Pour tout problème lié à l'utilisation de votre appareil sur un réseau ➤ Guide utilisateur - Réseau

Autres difficultés

Difficultés	Suggestions
L’appareil ne s’allume pas.	Des conditions de ligne de tension néfastes (telles que foudre ou surtension) peuvent avoir déclenché les mécanismes de sécurité internes de l’appareil. Eteignez l’appareil, puis débranchez le cordon d’alimentation. Attendez dix minutes, puis rebranchez le cordon d’alimentation et allumez l’appareil.Si l’incident persiste, éteignez l’appareil. Si vous utilisez un disjoncteur d’alimentation, déconnectez-le afin de vous assurez qu’il n’est pas à l’origine de l’incident. Branchez le cordon d’alimentation de l’appareil directement à une autre prise électrique qui fonctionne et mettez l’appareil sous tension. Si l’appareil ne se met toujours pas en marche, essayez d’utiliser un autre câble d’alimentation.
L’appareil ne peut pas imprimer les fichiers EPS contenant des données binaires à l’aide du pilote d’imprimante BR-Script3.	(Windows®)Pour imprimer des fichiers EPS, vous devez configurer les paramètres suivants :1 Pour Windows® 7 et Windows Server® 2008 R2 :Cliquez sur le bouton démarrer et sur Périphériques et imprimantes.Pour Windows Vista® et Windows Server® 2008 :Cliquez sur le bouton Démarrer, Panneau de configuration, Matériel et audio, puis sur Imprimantes.Pour Windows® XP et Windows Server® 2003 :Cliquez sur le bouton démarrer et sélectionnez Imprimantes et télécopieurs.2 Cliquez avec le bouton droit sur l’icône Brother HL-XXXX BR-Script3, puis sélectionnez Propriétés1.3 Dans l’onglet Paramètres du périphérique, sélectionnez TBCP (Protocole de communications binaires référencées) dans la section Protocole de sortie.(Macintosh)Si votre appareil est connecté à un ordinateur à l’aide d’une interface USB, vous ne pouvez pas imprimer les fichiers EPS contenant des données binaires. Vous pouvez imprimer les fichiers EPS sur l’appareil via un réseau. Pour plus d’informations sur l’installation du pilote d’imprimante BR-Script3 via le réseau, visitez le site Brother Solutions Center à l’adresse http://solutions.brother.com/.

1 Printer Propriétés pour les utilisateurs Windows® 7 et Windows Server® 2008 R2

Amélioration de la qualité d'impression

Si vous avez un problème de qualité d'impression, imprimez d'abord une page de test (voir Imprimer une page de test >> page 86). Si l'impression est satisfaisante, il est probable que le problème ne soit pas dû à l'appareil. Vérifiez le câble d'interface ou essayez l'appareil avec un autre ordinateur. Si la qualité du document imprimé n'est toujours pas satisfaisante, vérifiez d'abord les points suivants. Ensuite, si le problème de qualité d'impression persiste, vérifiez le tableau ci-dessous et conformez-vous aux recommandations.

Remarque

Brother déconseille d'utiliser des cartouches autres que les cartouches d'origine Brother et de remplir les cartouches usagées avec du toner provenant d'autres sources.

Pour bénéficier d'une qualité d'impression optimale, nous vous conseillons d'utiliser le papier recommandé. Vérifiez que vous utilisez du papier conforme aux spécifications Brother. (Voir Papier et autres supports d'impression pris en charge >> page 2.)
2 Vérifiez que le tambour et la cartouche de toner sont correctement installés.

Exemples de mauvaise qualité d'impression	Recommandation
Impression pâle	Sortez le module tambour et cartouche de toner. Tenez le module avec les deux mains et secouez-la latéralement plusieurs fois pour répartir le toner uniformément à l'intérieur de la cartouche.Si les DEL indiquentRemplacer toner,insérez une cartouche de toner neuve.➢>Remplacement de la cartouche de toner >> page 101Vérifiez les conditions ambiantes d'utilisation de l'appareil. Certaines conditions comme l'humidité, des températures élevées, etc. peuvent causer ce problème d'impression.➢>Guide de Sécurité du Produit:Choix d'un emplacement d'installation appropriéSi l'ensemble de la page est pâle, il se peut que le mode Économie de toner soit activé. Désactivez le modeMode économiedans l'ongletAvancé(pour Windows®) ou dans les paramètres d'impressionAvancé deParamètres d'impression(pour Macintosh) du pilote.Nettoyez le fil corona du tambour.➢>Nettoyage du fil corona >> page 116Installez une nouvelle cartouche de toner.➢>Remplacement de la cartouche de toner >> page 101Installez un nouveau tambour.➢>Remplacement du tambour >> page 109
Gris arrière-plan	Vérifiez que vous utilisez du papier conforme aux spécifications Brother.➢>Papier et autres supports d'impression pris en charge➢>page 2Vérifiez les conditions ambiantes d'utilisation de l'appareil. Certaines conditions comme des températures et un taux d'humidité élevés peuvent augmenter le fond grisé.Guide de Sécurité du Produit: Choix d'un emplacement d'installation appropriéInstallez une nouvelle cartouche de toner.Remplacement de la cartouche de toner➢>page 101Installez un nouveau tambour.Remplacement du tambour➢>page 109
Impressions fantômes	Vérifiez que vous utilisez du papier conforme aux spécifications Brother. Ce problème peut provenir de la rugosité ou de l'épaisseur du papier.Papier et autres supports d'impression pris en charge➢>page 2Veillez à choisir le type de support approprié dans le pilote d'imprimante.Papier et autres supports d'impression pris en charge➢>page 2Choisissez le mode Réduire l'impression fantôme dans le pilote d'imprimante.Autres options d'impression➢>page 38 (pour Windows®)Paramètres d'impression➢>page 62 (pour Macintosh)Installez un nouveau tambour.Remplacement du tambour➢>page 109Installez une nouvelle cartouche de toner.Remplacement de la cartouche de toner➢>page 101L'unité de fusion est peut-être contaminée. Contactez votre revendeur Brother pour la maintenance
Taches de toner	Vérifiez que vous utilisez du papier conforme aux spécifications Brother. Le problème peut provenir d'un papier à surface rugueuse.Papier et autres supports d'impression pris en charge➢>page 2Nettoyez le fil corona du tambour.Nettoyage du fil corona➢>page 116Le tambour est peut-être endommagé. Installez un nouveau tambour.Remplacement du tambour➢>page 109L'unité de fusion est peut-être contaminée. Contactez votre revendeur Brother pour la maintenance
Impression faible	■ Vérifiez que vous utilisez du papier conforme aux spécifications Brother. ➢Papier et autres supports d'impression pris en charge ➢page 2■ Choisissez le modePapier épaisdans lepilote d'imprimante ou utilisez du papierplus mince.■ Vérifiez les conditions ambiantes d'utilisation de l'appareil. Des conditions telles qu'un taux d'humidité élevé peuvent produire une impression faible. ➢Guide de Sécurité du Produit:Choix d'un emplacement d'installation approprié■ Le tambour est peut-être endommagé. Installez un nouveau tambour. ➢Remplacement du tambour ➢page 109
Page noire	■ Nettoyez le fil corona à l'intérieur du tambour en faisant glisser la languette verte. Veillez à replacer la languette verte dans sa position d'origine (▲). ➢Nettoyage du fil corona ➢page 116■ Le tambour est peut-être endommagé. Installez un nouveau tambour. ➢Remplacement du tambour ➢page 109
Lignes blanches en travers de la page	■ Vérifiez que vous utilisez du papier conforme aux spécifications Brother. Ce problème peut provenir d'un papier rugueux ou d'un support d'impression épais. ➢Papier et autres supports d'impression pris en charge ➢page 2.■ Veillez à choisir le type de support approprié dans le pilote d'imprimante.■ Le problème peut disparaître de lui-même. Imprimez plusieurs pages vides pour tenter de résoudre le problème, surtout si l'imprimante n'a pas été utilisée depuis un certain temps.■ Le tambour est peut-être endommagé. Installez un nouveau tambour. ➢Remplacement du tambour ➢page 109
Lignes en travers de la page	■ Nettoyez le fil corona situé dans le tambour. ➢Nettoyage du fil corona ➢page 116■ Le tambour est peut-être endommagé. Installez un nouveau tambour. ➢Remplacement du tambour ➢page 109
Lignes ou bandes blanches ou nervures en travers de la page	■ Vérifiez les conditions ambiantes d'utilisation de l'appareil. Certaines conditions comme l'humidité ou des températures élevées peuvent causer ce problème de qualité d'impression.➢> Guide de Sécurité du Produit: Choix d'un emplacement d'installation approprié■ Si le problème persiste après l'impression de quelques pages, installez un tambour neuf.➢> Remplacement du tambour >> page 109
Taches blanches sur du texte et des dessins noirs à intervalles de 94 mmTaches noires à intervalles de 94 mm	■ Si le problème ne disparaît pas après l'impression de quelques pages, le tambour présente peut-être des traces de corps étrangers, comme la colle d'une étiquette. Nettoyez le tambour.➢> Nettoyage de l'ensemble tambour >> page 118■ Le tambour est peut-être endommagé. Installez un nouveau tambour.➢> Remplacement du tambour >> page 109
Taches de toner noires sur la page	■ Si vous utilisez des pages d'étiquettes pour imprimante laser, il peut arriver que la colle se répande sur la surface du tambour photosensible. Nettoyez le tambour.▶▶ Nettoyage de l'ensemble tambour ▶▶ page 118■ Vérifiez que vous utilisez du papier conforme aux spécifications Brother.▶▶ Papier et autres supports d'impression pris en charge ▶▶ page 2■ N'utilisez pas du papier avec des trombones ou des agrafes, car ils pourraient rayer la surface du tambour.■ Si le tambour déballé est soumis à la lumière directe du soleil ou à un éclairage, il risque d'être endommagé.■ La cartouche de toner est peut-être endommagée. Installez une nouvelle cartouche de toner.▶▶ Remplacement de la cartouche de toner ▶▶ page 101■ Le tambour est peut-être endommagé. Installez un nouveau tambour.▶▶ Remplacement du tambour ▶▶ page 109
Lignes noires le long de la pageLes pages imprimées présentent des taches de toner	■ Nettoyez le fil corona à l'intérieur du tambour en faisant glisser la languette verte.▶▶ Nettoyage du fil corona ▶▶ page 116■ Vérifiez que la languette verte du fil corona est à sa position d'origine (▲).■ La cartouche de toner est peut-être endommagée. Installez une nouvelle cartouche de toner.▶▶ Remplacement de la cartouche de toner ▶▶ page 101■ Le tambour est peut-être endommagé. Installez un nouveau tambour.▶▶ Remplacement du tambour ▶▶ page 109■ L'unité de fusion est peut-être contaminée. Contactez votre revendeur Brother pour la maintenance
Lignes blanches le long de la page	■ Vérifiez qu'aucun corps étranger, tel qu'un morceau de papier déchiré, des papillons repositionnables ou de la poussière, ne se trouvent à l'intérieur de l'appareil ou autour du tambour et de la cartouche de toner.■ La cartouche de toner est peut-être endommagée. Installez une nouvelle cartouche de toner.▶▶ Remplacement de la cartouche de toner ▶▶ page 101■ Le tambour est peut-être endommagé. Installez un nouveau tambour.▶▶ Remplacement du tambour ▶▶ page 109
Image imprimée de travers	Assurez-vous que le papier ou un autre support d'impression est correctement chargé dans le bac à papier et que les guides ne sont ni trop prêt ni trop loin de la pile de la papier.Ajustez les guide-papier correctement.➢Impression sur du papier ordinaire, du papier fin ou du papier recyclé à partir du bac 1 ou du bac 2 ➢ page 8Si vous utilisez le bac universel, consultez la rubriqueImpression sur du papier ordinaire, du papier fin, du papier recyclé et du papier de qualité supérieure à partir du bac universel ➢ page 12.Le bac contient peut-être trop de papier.Chargement du papier et supports d'impression ➢ page 8Vérifiez le type de papier et sa qualité.Papier et autres supports d'impression pris en charge ➢ page 2Recherchez d'éventuels objets instables, notamment une feuille déchirée, à l'intérieur de l'appareil.Si le problème persiste lors de l'impression recto-verso, recherchez d'éventuels morceaux de papier déchiré dans le bac recto-verso, vérifiez que celui-ci est inséré à fond et assurez-vous que le capot arrière est complètement fermé.
Gondolé ou écorné	Vérifiez le type de papier et sa qualité. En cas de température ou de taux d'humidité élevés, le papier peut se gondoler.Papier et autres supports d'impression pris en charge ➢ page 2Guide de Sécurité du Produit:Choix d'un emplacement d'installation appropriéSi vous n'utilisez pas souvent l'appareil, le papier est peut-être resté trop longtemps dans le bac à papier. Retournez la pile de papier dans le bac. Déramez également la pile de papier, puis tournez-la à 180° dans le bac à papier.Ouvrez le capot arrière (bac de sortie face imprimée dessus) pour permettre aux pages imprimées de sortir par le bac de sortie face imprimée dessus.ChoisissezRéduire l'ondulation du papierdans le pilote d'imprimante quand vous n'utilisez pas le papier recommandé par Brother.Autres options d'impression ➢ page 38 (pour Windows®)Paramètres d'impression ➢ page 62 (pour Macintosh)
Papier froissé ou plissé	■ Assurez-vous que le papier est correctement chargé.➢> Impression sur du papier ordinaire, du papier fin ou du papier recyclé à partir du bac 1 ou du bac 2 ➢ page 8■ Vérifiez le type de papier et sa qualité.➢> Papier et autres supports d'impression pris en charge ➢ page 2■ Retournez la pile de papier dans le bac ou faites tourner le papier à 180° dans le bac d'entrée.
Enveloppes froissées	■ Assurez-vous que les enveloppes s'impriment avec le capot arrière (bac de sortie face imprimée dessus) ouvert.➢> Impression sur du papier épais, des étiquettes et des enveloppes à partir du bac universel ➢ page 15■ Vérifiez le type d'enveloppe et sa qualité.➢> Papier et autres supports d'impression pris en charge ➢ page 2■ Veillez à n'insérer des enveloppes qu'à partir du bac MF.➢> Chargement de papier dans le bac universel ➢ page 12
Fixage médiocre	■ Choisissez le mode Améliorer la tenue du toner dans le pilote d'imprimante.➢> Autres options d'impression ➢ page 38 (pour Windows®)➢> Paramètres d'impression ➢ page 62 (pour Macintosh)Si l'option n'apporte aucune amélioration, affectez au paramètre du pilote d'imprimante dans Type de support un papier plus épais.
Gondolé	■ Choisissez le mode Réduire l'ondulation du papier dans le pilote d'imprimante.➢> Autres options d'impression ➢ page 38 (pour Windows®)➢> Paramètres d'impression ➢ page 62 (pour Macintosh)■ Ouvrez le capot arrière (bac de sortie face imprimée dessus) pour permettre aux pages imprimées de sortir par le bac de sortie face imprimée dessus.

Informations sur l'appareil

Paramètres par défaut

L'appareil possède trois niveaux de réglages par défaut, lesquels ont été définis en usine avant livraison.

■ Réseau (HL-5450DN(T) uniquement)
■ Réinit.d'usine
■ Réinitialisation des paramètres

Remarque

• Ceux-ci, prédéfinis en usine, ne peuvent pas être modifiés.
• Il est impossible de modifier les compteurs de pages.

Réglages réseau par défaut (HL-5450DN(T) uniquement)

Si vous voulez rétablir uniquement le serveur d'impression sur ses paramètres par défaut (ce qui réinitialisera toutes les informations stockées sur le réseau telles que le mot de passe et l'adresse IP), procédez comme suit :

1 Mettez l'appareil hors tension.
2 Vérifiez que le capot avant est correctement fermé et que le cordon d'alimentation est branché.
3 Maintenez la touche Go enfoncée tout en allumant l'appareil. Maintenez la touche Go enfoncée jusqu'à ce que toutes les DEL s'allument et que la DEL Prêt s'éteigne.
4 Relâchez la touche Go. Vérifiez que toutes les DEL sont éteintes.
5 Appuyez à six reprises sur Go. Assurez-vous que toutes les DEL s'allument pour indiquer que le serveur d'impression a été réinitialisé à ses réglages par défaut. L'appareil redémarre.

Réinit.d'usine

Vous pouvez rétablir partiellement les paramètres par défaut de l'imprimante. Les paramètres réseau ne seront pas réinitialisés :

1 Mettez l'appareil hors tension.
2 Vérifiez que le capot avant est correctement fermé et que le cordon d'alimentation est branché.
3 Maintenez la touche Go enfoncée tout en allumant l'appareil. Maintenez la touche Go enfoncée jusqu'à ce que toutes les DEL s'allument et que la DEL Prêt s'éteigne.
4 Relâchez la touche Go. Vérifiez que toutes les DEL sont éteintes.
5 Appuyez à huit reprises sur Go. Assurez-vous que toutes les DEL s'allument pour indiquer que l'appareil a été réinitialisé à ses réglages par défaut (à l'exception des paramètres réseau). L'appareil redémarre.

Réinitialisation des paramètres

Cette opération restaure les paramètres définis en usine de la machine :

Déconnectez le câble du réseau de l'appareil, sinon les paramètres réseau (tels que l'adresse IP) ne seront pas réinitialisés.
2 Mettez l'appareil hors tension.
3 Vérifiez que le capot avant est correctement fermé et que le cordon d'alimentation est branché.
4 Maintenez la touche Go enfoncée tout en allumant l'appareil. Maintenez la touche Go enfoncée jusqu'à ce que toutes les DEL s'allument et que la DEL Prêt s'éteigne.
5 Relâchez la touche Go. Vérifiez que toutes les DEL sont éteintes.
6 Appuyez à dix reprises sur Go. L'appareil redémarre automatiquement.

Caractéristiques techniques de l'appareil

1 Mesures conformes à la méthode décrite dans RAL-UZ122.
Généralités
2 Les équipements bureautiques de plus de LwAd>6,30 B (A) ne sont pas adaptés aux environnements dans lesquels il est nécessaire de travailler dans le calme. Ces équipements doivent être installés dans d'autres pièces du fait du niveau de bruit émis.

Modèle			HL-5440D	HL-5450DN	HL-5450DNT
Type d'imprimante		Laser
Méthode d'impression		Imprimante laser électrophotographique
Volume de la mémoire	Standard	64 Mo
	En option	-	1 logement : SO-DIMM DDR2 (144 broches) jusqu'à 256 Mo
Source d'alimentation		220- 240 V CA 50/60 Hz
Consommation électrique1(moyenne)	Maximum	Environ 1 200 W
	Impr. en cours	Environ 665 W à 25 °C
	Impression (Mode silencieux)	Environ 332 W à 25 °C
	Prêt	Environ 4,7 W à 25 °C
	Veille profonde	Environ 0,7 W	Environ 0,6 W
	Extinction	Environ 0,40 W	Environ 0,41 W
Dimensions		*: HL-5450DNT Unit: mm
Poids (avec les consommables)			10,4 kg	10,5 kg	13,6 kg
Modèle			HL-5440D	HL-5450DN	HL-5450DNT
Niveau de bruit	Pression sonore	Impr. en cours	LPAm = 59 dB (A)
		Prêt	LPAm = 34 dB (A)
		Impression (Mode silencieux)	LPAm = 54 dB (A)
	Puissance sonore^12	Impr. en cours	LWAd = 6,79 B (A)
		Prêt	LWAd = 4,70 B (A)		LWAd = 4,63 B (A)
		Impression (Mode silencieux)	LWAd = 6,4 B (A)
Température		Fonctionnement	10 à 32,5 °C
		Stockage	0 à 40 °C
Humidité		Fonctionnement	20 à 80 % (sans condensation)
		Stockage	10 à 90 % (sans condensation)

Support d'impression

Modèle			HL-5440D	HL-5450DN	HL-5450DNT
Entrée du papier1	Bac à papier (standard)	Type de papier	Papier ordinaire, papier fin, papier recyclé
		Taille du papier	A4, Letter, B5 (ISO/JIS), A5, A5 (bord long), B6 (ISO), A6, Executive, Legal, Folio
		Grammage du papier	60 à 105 g/m2
		Capacité maximale du bac à papier	Jusqu'à 250 feuilles de papier ordinaire 80 g/m2
	Bac universel	Type de papier	Papier ordinaire, papier fin, papier épais, papier recyclé, papier de qualité supérieure, étiquettes, enveloppes, enveloppes fines, enveloppes épaisses
		Taille du papier	Largeur : 76,2 à 215,9 mmLongueur : 127,0 à 355,6 mm
		Grammage du papier	60 à 163 g/m2
		Capacité maximale du bac à papier	Jusqu'à 50 feuilles de papier ordinaire 80 g/m2
	Bac à papier 2 (en option)2	Type de papier	Papier ordinaire, papier fin, papier recyclé
		Taille du papier	A4, Letter, B5 (ISO/JIS), A5, B6 (ISO), Executive, Legal, Folio
		Grammage du papier	60 à 105 g/m2
		Capacité maximale du bac à papier	Jusqu'à 500 feuilles de papier ordinaire 80 g/m2
Sortie du papier1	Bac de sortie face imprimée dessous		Jusqu'à 150 feuilles de papier ordinaire 80 g/m2 (sortie face imprimée vers le bas dans le bac de sortie)
	Bac de sortie face imprimée dessus		Une feuille (sortie face imprimée vers le haut dans le bac de sortie)
Duplex	Impression recto-verso automatique	Type de papier	Papier ordinaire, papier fin, papier recyclé
		Taille du papier	A4
		Grammage du papier	60 à 105 g/m2

Pour les étiquettes, il est recommandé de retirer les feuilles imprimées du bac de sortie immédiatement pour éviter de tacher les documents.
^2 Le bac 2 est standard sur le HL-5450DNT.

Imprimante

Modèle		HL-5440D	HL-5450DN	HL-5450DNT
Impression recto-verso automatique		Oui
Emulation		PCL6, BR-Script3 (PostScript® 3TM), IBM ProPrinter XL, EPSON FX-850
Résolution		1200 × 1200 pppQualité HQ1200 (2400 × 600 ppp)600 × 600 ppp
Vitesse d'impression1	Impression sur une seule face	Jusqu'à 38 ppm (format A4)Jusqu'à 40 ppm (format Letter)
	Impression recto-verso	Jusqu'à 18 faces par minute (9 feuilles par minute) (format A4 ou Letter)
Durée de la première impression2		Moins de 8,5 secondes à 23 °C / 230 V

^1 La vitesse d'impression peut varier en fonction du type de document imprimé.
2 En mode Prêt et à partir du bac standard

Interface

Modèle	HL-5440D	HL-5450DN	HL-5450DNT
USB	USB haute vitesse 2.012Il est recommandé d’utiliser un câble USB 2.0 (Type A/B) ne mesurant pas plus de 2,0 mètres.
Ethernet3	-	10BASE-T / 100BASE-TXUtilisez un câble droit à paires torsadées de Catégorie 5 (ou supérieure).
Parallèle	IEEE 1284 Centronics (type B)	-

1 Votre appareil présente une interface USB haute vitesse 2.0. Il peut également être connecté à un ordinateur muni d'une interface USB 1.1.
^2 Les ports USB tiers ne sont pas compatibles.
3 Pour les spécifications réseau détaillées, voir Réseau (LAN) >> page 162 et >> Guide utilisateur - Réseau

Configuration requise

Version de la plateforme informatique et du système d'exploitation		Vitesse minimale du processeur	RAM minimale	RAM recommandée	Espace disque pour l'installation	Interface PC prise en charge1
Système d'exploitation Windows®	Windows® XP Home Edition	Intel® Pentium® II ou équivalent	128 Mo	256 Mo	80 Mo	USB, 10Base-T/ 100Base-TX/ (Ethernet)2, Parallèle3
	Windows® XP Professional
	Windows® XP Professional x64 Edition	Processeur compatible 64-bits (Intel® 64 ou AMD64)	256 Mo	512 Mo
	Windows Vista®	Intel® Pentium® 4 ou équivalent Processeur compatible 64 bits (Intel® 64 ou AMD64)	512 Mo	1 Go
	Windows® 7	Intel® Pentium® 4 ou équivalent Processeur compatible 64 bits (Intel® 64 ou AMD64)	1 Go (32 bits) 2 Go (64 bits)	1 Go (32 bits) 2 Go (64 bits)
	Windows Server® 2003	Intel® Pentium® III ou équivalent	256 Mo	512 Mo
	Windows Server® 2003 x64 Edition	Processeur compatible 64-bits (Intel® 64 ou AMD64)
	Windows Server® 2008	Intel® Pentium® 4 ou équivalent Processeur compatible 64 bits (Intel® 64 ou AMD64)	512 Mo	2 Go
	Windows Server® 2008 R2	Processeur compatible 64-bits (Intel® 64 ou AMD64)
Système d'exploitation Macintosh	OS X 10.5.8	Processeur PowerPC G4/G5 Intel®	512 Mo	1 Go	80 Mo
	OS X 10.6.x	Processeur Intel®	1 Go	2 Go
	OS X 10.7.x	Processeur Intel®	2 Go	2 Go

1 Les ports USB tiers ne sont pas compatibles.

2 Ethernet est disponible pour le modèle HL-5450DN(T).

3 L'interface parallèle est disponible pour le modèle HL-5440D.

Pour les dernières mises à jour de pilote, visitez notre site Web : http://solutions.brother.com/.

Informations importantes pour choisir votre papier

Cette rubrique contient des informations pour vous aider à choisir le papier à utiliser avec cet appareil.

Remarque

Si vous utilisez du papier qui n'est pas recommandé, vous risquez de rencontrer des problèmes d'alimentation dans votre appareil.

Avant d'acheter du papier en grosse quantité

Vérifiez que le papier choisi est bien adapté à l'appareil.

Papier pour photocopie sur du papier ordinaire

Les catégories de papiers désignent leur utilisation privilégiée : par exemple, un type de papier pour l'impression et un autre pour les photocopies. L'utilisation prévue est habituellement précisée sur l'emballage. Vérifiez l'emballage pour voir si le papier choisi convient aux imprimantes laser. Choisissez un papier qui convient aux impressions laser.

Grammage

Le grammage du papier généralement utilisé varie selon les pays. Nous vous conseillons d'utiliser du papier d'un grammage compris entre 75 et 90 g/m ^2 , bien que l'appareil puisse fonctionner avec du papier plus mince ou plus épais.

Papier sens machine ou sens travers

La fibre de la pulpe de papier est alignée au cours du processus de fabrication du papier. Le papier se classe en 2 catégories – sens machine ou sens travers.

Le sens machine correspond à la direction du bord long du papier. Le sens travers est perpendiculaire à la direction du bord long du papier. Bien que la plupart des papiers ordinaires pour copie soient sens machine, certains sont sens travers. Avec cet appareil, nous vous conseillons d'utiliser du papier sens machine. Le papier sens travers n'est pas suffisamment résistant pour l'entraînement du papier dans l'appareil.

Papier acide et papier neutre

Le papier peut appartenir à deux catégories « chimiques » - papier acide et papier neutre.

Bien que les méthodes modernes de fabrication du papier aient commencé avec du papier acide, le papier neutre prend maintenant la place du papier acide par souci de protection de l'environnement.

Cependant, de nombreuses formes de papier acide se retrouvent dans le papier recyclé. Avec cet appareil, nous vous conseillons d'utiliser du papier neutre.

Vous pouvez vous servir d'un crayon de contrôle d'acidité pour distinguer le papier acide du papier neutre.

Surface d'impression

Les caractéristiques peuvent varier légèrement entre le recto et le verso de la feuille de papier.

En général, le côté prévu pour l'ouverture de l'emballage d'une rame de papier correspond à la face d'impression. Suivez les consignes indiquées sur l'emballage. En principe, la face d'impression est indiquée par une flèche.

Jeux de caractères et de symboles

Pour les modes d'émulation HP LaserJet, IBM Proprinter XL et EPSON FX-850, vous pouvez sélectionner les jeux de symboles et de caractères à l'aide de Gestion à partir du Web (navigateur Web) ^1 ou de la console d'imprimante à distance.

1 HL-5450DN(T) uniquement

Comment utiliser Gestion à partir du Web (navigateur Web) (HL-5450DN(T) uniquement)

Pour utiliser Gestion Web (navigateur Web), procédez comme suit.

Remarque

Nous recommandons l'utilisation de Windows® Internet Explorer® 7.0/8.0 ou de Firefox® 3.6 pour Windows® et de Safari 4.0/5.0 pour Macintosh. Veuillez aussi vous assurer que JavaScript et les cookies sont toujours activés, quel que soit le navigateur utilisé. Pour utiliser un navigateur Web, vous devez connaître l'adresse IP du serveur d'impression.

1 Lancez votre navigateur Web.
2 Entrez l'adresse « http://adresse IP de l'appareil/ » dans votre navigateur. (où « adresse IP de l'appareil » désigne l'adresse IP de cet appareil)

Par exemple :

http://192.168.1.2/

Remarque

• Si vous avez édité le fichier hosts sur votre ordinateur ou utilisez un système de noms de domaine (DNS), vous pouvez également entrer le nom DNS du serveur d'impression.
• Pour les utilisateurs Windows ^ , du fait que le serveur d'impression prend en charge les noms TCP/IP et NetBIOS, vous pouvez également entrer le nom NetBIOS du serveur d'impression. Le nom NetBIOS est indiqué sur la page Paramètres imprimante. Le nom NetBIOS assigné correspond aux 15 premiers caractères du nom de nœud et apparaît par défaut sous la forme « BRNxxxxxxxxxxxx » pour un réseau câblé ou « BRWxxxxxxxxxxxx » pour un réseau sans fil.
• Les utilisateurs de Macintosh, peuvent aussi avoir un accès facile à Gestion Web en cliquant sur l'icône de la machine sur l'écran Status Monitor.

3 Aucun mot de passe n'est nécessaire par défaut. Saisissez un mot de passe uniquement si vous en avez défini un, puis appuyez sur →.
4 Cliquez sur Imprimer.
5 Choisissez l'onglet HP LaserJet et cliquez sur Définition de la police. Choisissez un jeu de symboles dans la zone de liste Jeu de symboles.

Comment utiliser et installer le logiciel de console d'imprimante à distance

Pour utiliser et installer le logiciel de console d'imprimante à distance, voir Console d'imprimante à distance (Windows® uniquement) ➤ page 73.

Consommables

Modèle		HL-5440D	HL-5450DN	HL-5450DNT	Nom du modèle
Cartouche de toner	Dans le carton	Environ 2 000 pages A4 ou Letter ^1	Environ 3 000 pages A4 ou Letter ^1		-
	Standard	Environ 3 000 pages A4 ou Letter ^1			TN-3330
	Haute capacité	Environ 8 000 pages A4 ou Letter ^1			TN-3380
Tambour		Environ 30 000 pages A4 ou Letter (1 page/tâche) ^2			DR-3300

1 Valeur de rendement déclarée approximative selon la norme ISO/IEC 19752.
2 La durée de vie du tambour est approximative et peut varier selon le type d'utilisation.

Réseau (LAN)

Modèle		HL-5440D	HL-5450DN	HL-5450DNT
LAN		-	Vous pouvez connecter votre appareil à un réseau en vue de l'impression réseau. Vous disposez également du logiciel de gestion réseau Brother BRAdmin Light 12.
Protocoles	IPv4	-	ARP, RARP, BOOTP, DHCP, APIPA(Auto IP), WINS/NetBIOS name resolution, DNS Resolver, mDNS, LLMNR responder, LPR/LPD, Custom Raw Port/Port9100, IPP/IPPS, FTP Server, TELNET Server, HTTP/HTTPS server, TFTP client et server, SMTP Client, SNMPv1/v2c/v3, ICMP, Web Services (Print), CIFS client, SNTP client
	IPv6	-	NDP, RA, DNS resolver, mDNS, LLMNR responder, LPR/LPD, Custom Raw Port/Port9100, IPP/IPPS, FTP Server, TELNET Server, HTTP/HTTPS server, TFTP client et server, SMTP Client, SNMPv1/v2c/v3, ICMPv6, Web Services (Print), CIFS Client, SNTP Client
Protocoles de sécurité	Filaire	-	APOP, POP avant SMTP, SMTP-AUTH, SSL/TLS (IPPS, HTTPS, SMTP, POP), SNMP v3, 802.1x (EAP-MD5, EAP-FAST, PEAP, EAP-TLS, EAP-TTLS), Kerberos

1 (Pour les utilisateurs Windows®) Brother BRAdmin Light est disponible sur le CD-ROM fourni avec votre appareil. (Pour les utilisateurs Macintosh) Brother BRAdmin Light peut être téléchargé à partir du site Web http://solutions.brother.com/.
2 (Pour les utilisateurs Windows®) Si vous avez besoin d'une gestion plus avancée de vos imprimantes, utilisez la dernière version de Brother BRAmin Professional, qui peut être téléchargée à partir du site http://solutions.brother.com/.

Numéros Brother

Important

Pour toute question d'ordre technique ou d'exploitation, vous devez appeler le pays où vous avez acheté l'appareil. Les appels doivent provenir du pays concerné.

Enregistrez votre produit

Veuillez remplir le formulaire d'enregistrement de garantie Brother ou opter pour une façon pratique et efficace d'enregistrer votre nouveau produit en ligne en vous rendant à l'adresse Internet

Le Brother Solutions Center regroupe en une adresse toutes les réponses à vos besoins d'impression. Vous pouvez télécharger la toute dernière version des pilotes, logiciels et utilitaires, consulter la Foire aux Questions et les conseils de dépistage des pannes pour découvrir comment tirer le meilleur parti de votre produit Brother.

Le centre propose aussi les dernières mises à jour des pilotes Brother.

Service à la clientèle

Rendez-vous à l'adresse http://www.brother.com/ pour obtenir les coordonnées de votre agence Brother locale.

Emplacement des centres d'entretien

Pour obtenir l'adresse des centres d'entretien en Europe, veuillez contacter votre agence Brother locale. Vous trouverez les adresses et numéros de téléphone des bureaux européens sur le site http://www.brother.com/, en sélectionnant votre pays.

Adresses Internet

Site Web mondial de Brother : http://www.brother.com/

Pour la Foire aux questions (FAQ), le service après-vente, les questions techniques, les derniers pilotes et les utilitaires : http://solutions.brother.com/

B

Index

B

Bac inférieur 94

Bourrages de papier 131

BR-Script3 47,66

C

Caractéristiques techniques 155

Cartouche de toner 99, 101

Centres d'entretien (Europe et autres pays) ...... 163

Configuration requise 159

Connectivité réseau 158

Consommables 98, 162

D

DEL (diode électroluminescente) 74

Dépistage des pannes 127, 142

si vous avez des difficultés

impression 142

manipulation du papier 144

réseau 144

Dimensions 155

Domaine 161

E

Emulation 158

Enregistrez votre produit 163

Enveloppes 3,5,15

Etiquettes 3,6,15

F

Fil corona 116

Filigrane 33, 37

Folio 3

I

Impression

difficultés 142

Macintosh

Pilote d'imprimante 56

Pilote d'imprimante BR-Script3 66

Windows®

Impression de livret 32

Impression duplex 31

Pilote d'imprimante 27

Pilote d'imprimante BR-Script3 47

Impression recto-verso 19

Impression recto-verso manuelle 22

Interface 158

J

Jeux de caractères .... 161

L

Linux 23

Logiciel réseau 73

M

Macintosh 23

Mémoire 95, 155

Messages d'entretien 98

Messages d'erreur 128

Mode extinction 75, 91

Mode silencieux 92

Mode Veille 75, 90

Mode veille prolongée ....75, 90

N

Nettoyage 114

O

Onglet Accessoires 43

P

Panneau de commande 74

Papier 2,160

capacité de bac 3

chargement 8,12

format 2

recommandé 2,3

type 2

Index

Papier épais 15

Papier ordinaire 2

Paramètres par défaut 153

Pilote d'imprimante 23, 53, 70

Poids 155

Q

Qualité d'impression 146

R

Réimpression 85

S

SO-DIMM 95

Spécifications du support 157

Status Monitor

Macintosh 71

Windows ^® 54

Symboles 161

T

Tambour 107

U

Utilitaires 163

Z

Zone non imprimable 7
