| Type de produit | Imprimante laser monochrome |
| Résolution d'impression | 600 x 600 ppp, jusqu'à 1200 x 600 ppp pour graphiques |
| Vitesse d'impression | Jusqu'à 10 pages par minute (A4/Letter) |
| Mémoire vive (RAM) | 4 Mo standard, extensible à 36 Mo via barrette SIMM |
| Interfaces | Parallèle bidirectionnelle, USB (HL-1050), option série RS-232C/RS-422A |
| Formats de papier supportés | A4, Letter, Legal, B5, A5, A6, Executive, enveloppes, étiquettes, transparents, agendas |
| Capacité du bac papier | Bac multi-usage : 200 feuilles (75 g/m²) ; alimentation manuelle feuille à feuille |
| Plateau d'éjection | 100 feuilles (face imprimée vers le bas) |
| Cartouche de toner | Modèle TN-300, rendement environ 2 400 pages (démarrage 1 000 pages) |
| Tambour | DR-300, durée de vie environ 20 000 pages (selon utilisation) |
| Consommation électrique | Impression : 280 W max. ; Attente : 60 W ; Veille : 13 W |
| Alimentation | 110-120 V CA ou 220-240 V CA, 50/60 Hz |
| Dimensions (L x H x P) | 390 x 245 x 365 mm (plateau d'éjection fermé) |
| Poids | Environ 7,2 kg (avec tambour) |
| Conditions de fonctionnement | Température : 10 à 32,5 °C ; Humidité : 20 à 80 % (sans condensation) |
| Sécurité laser | Produit laser Classe 1 conforme FDA (USA) et CE (Europe) |
| Émulations prises en charge | HP LaserJet 6P, Epson FX-850, IBM Proprinter XL |
| Fonctions d'économie | Mode Économie de toner (25% ou 50%), mode Veille automatique |
| Impression recto/verso | Manuelle (via pilote Windows) |
| Entretien | Nettoyage extérieur et intérieur (fenêtre scanner, fil corona) ; remplacement cartouche et tambour |
FOIRE AUX QUESTIONS - HL-1050 BROTHER
Questions des utilisateurs sur HL-1050 BROTHER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Imprimante laser au format PDF gratuitement ! Retrouvez votre notice HL-1050 - BROTHER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HL-1050 de la marque BROTHER.
MODE D'EMPLOI HL-1050 BROTHER
Avant de vous servir de votre imprimante, veuillez lire ce manuel attentivement.
Imprimante Laser Brother
Série HL-800/1000
Guide de l'Utilisateur
Gardez ce manuel à portée de main afin de pouvoir le consulter facilement en cas de besoin.
TABLE DES MATIERES
CHAPITRE 1 INTRODUCTION.... 1-1
Apprendre à utiliser votre imprimante ....1-1
A PROPOS DE VOTRE IMPRIMANTE....1-2
Vue d'ensemble de l'imprimante ....1-2
Configuration système requise pour le système d'impression Brother
pour Windows....1-3
Caractéristiques....1-3
CONDITIONS DE FONCTIONNEMENT ET DE STOCKAGE....1-7
Alimentation électrique....1-7
Conditions de fonctionnement ....1-7
CHAPITRE 2 MANIPULATION DU PAPIER .... 2–1
CARACTERISTIQUES DU PAPIER ......2–1

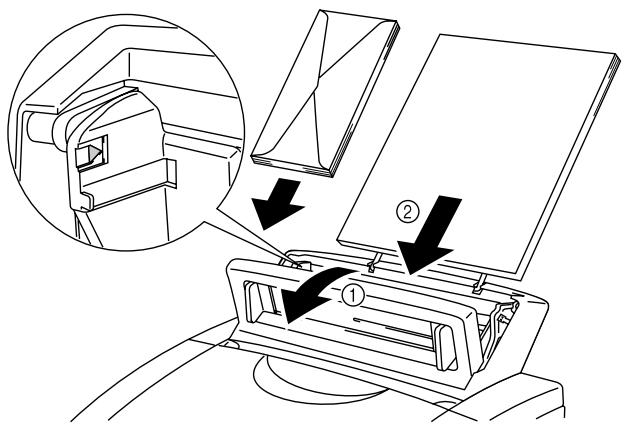

BAC PAPIER MULTI-USAGE....2-5

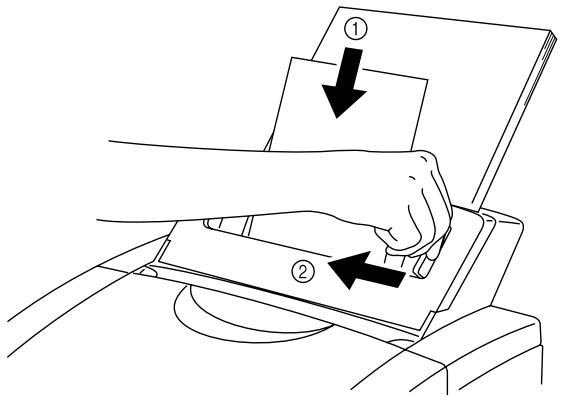

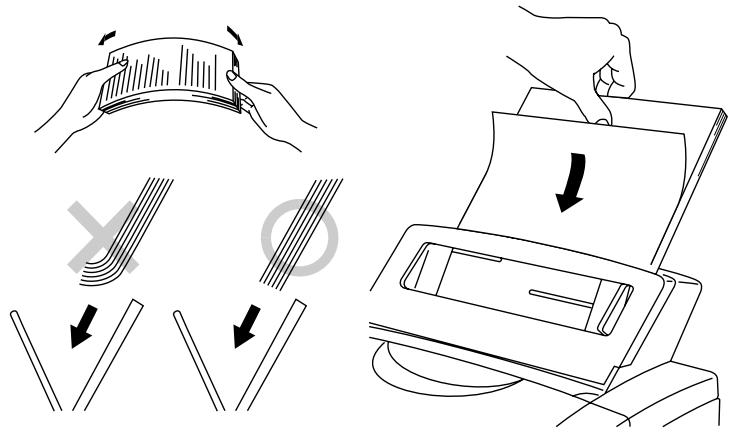

Chargement du papier dans le bac 2-6
Impression recto/verso 2-8
Autres fonctions de commande....3-3
CHAPITRE 4 OPTIONS .... 4–1

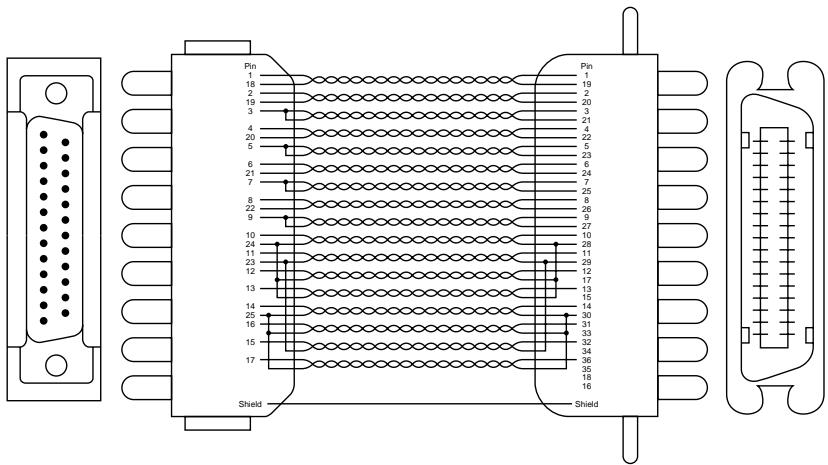

CARTE D'INTERFACE SERIE RS100M (HL-1040 / 1050 UNIQUEMENT)...... 4-1

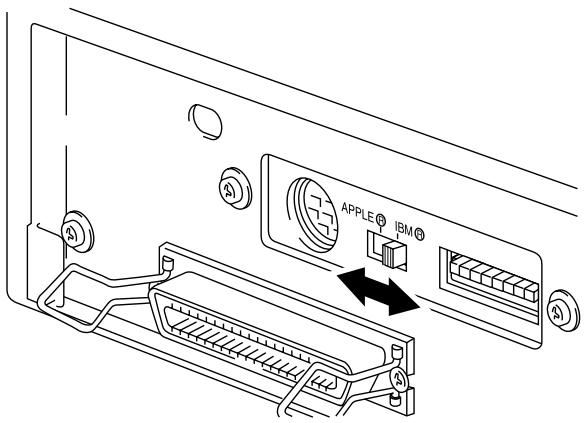

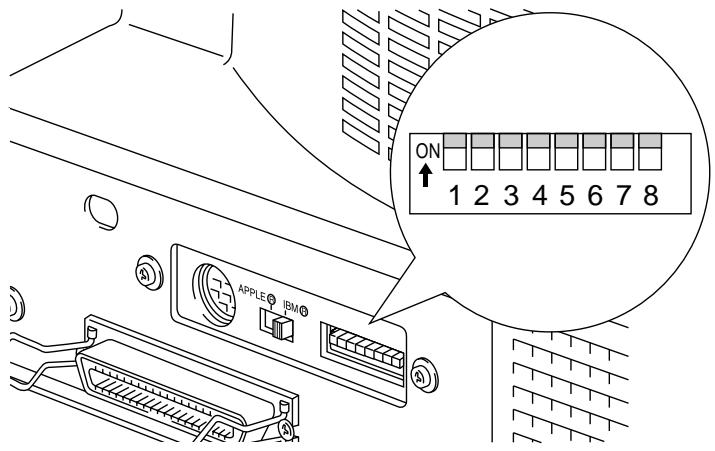

Sélection de l'interface série RS-422A (Apple) ou RS-232C (IBM) ......4–1
Paramétrage de l'interface série....4-2
Connexion du câble d'interface série....4-4

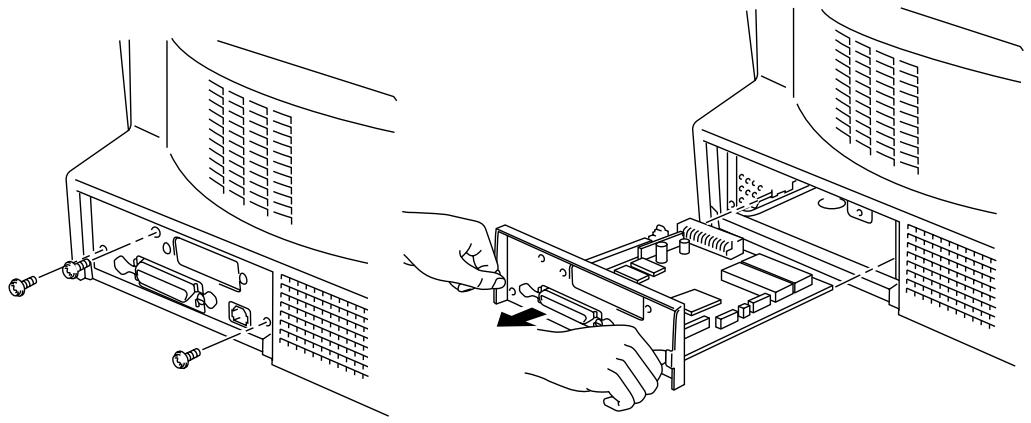

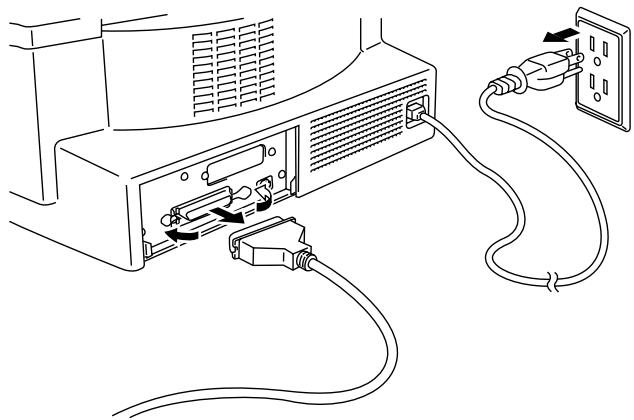

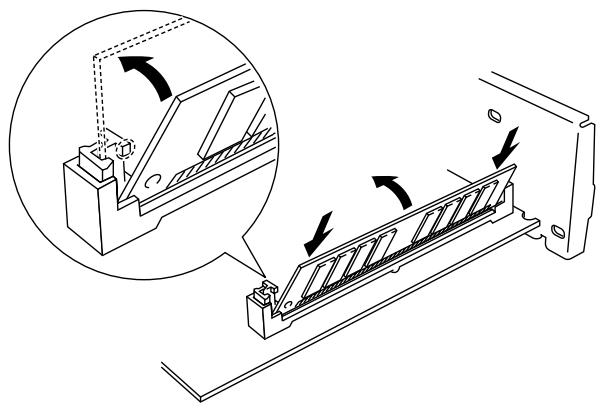

MEMOIRE SUPPLEMENTAIRE (HL-1050 uniquement)....4–6
CHAPITRE 5 ENTRETIEN.... 5-1

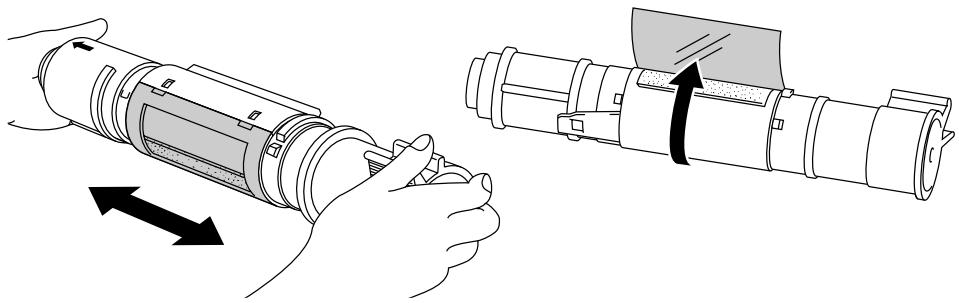

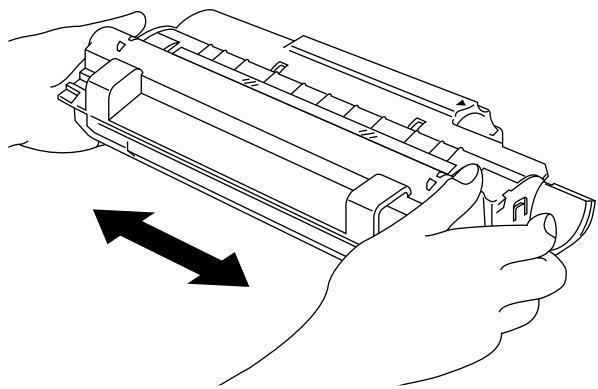

REEMPLACEMENT DE LA CARTOUCHE DE TONER....5-1

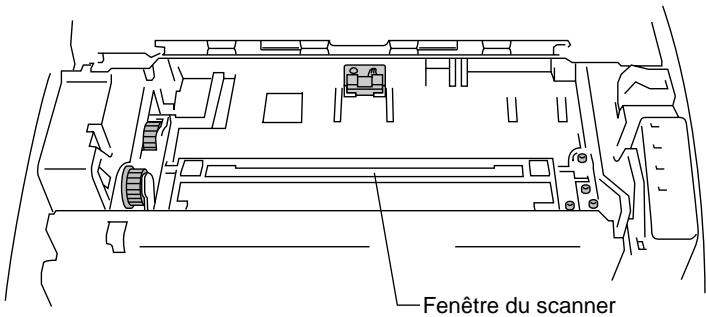

Nettoyage de l'extérieur de l'imprimante ....5-11

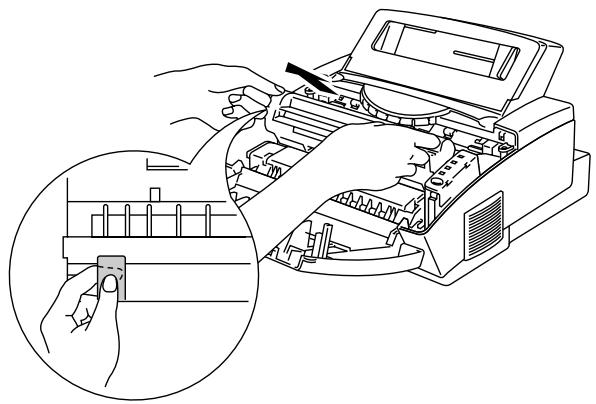

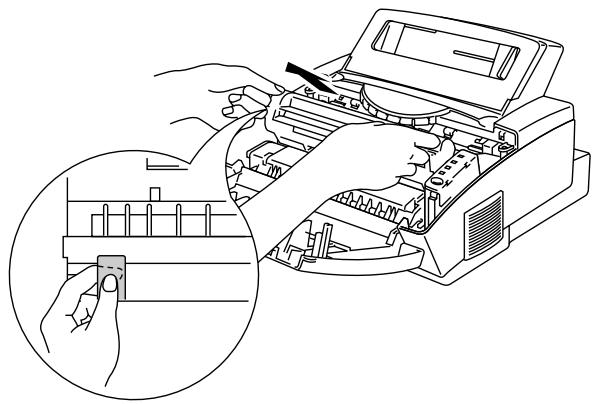

Nettoyage de l'intérieur de l'imprimante et du tambour ....5–12

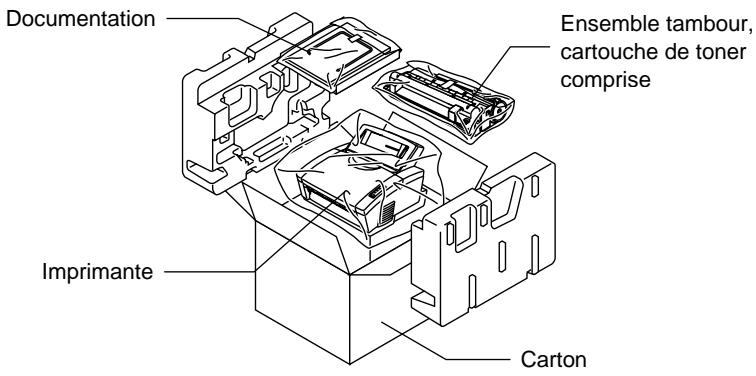

RE-EMBALLAGE DE L'IMPRIMANTE....5–15
CHAPITRE 6 DEPISTAGE DES PANNES.... 6–1

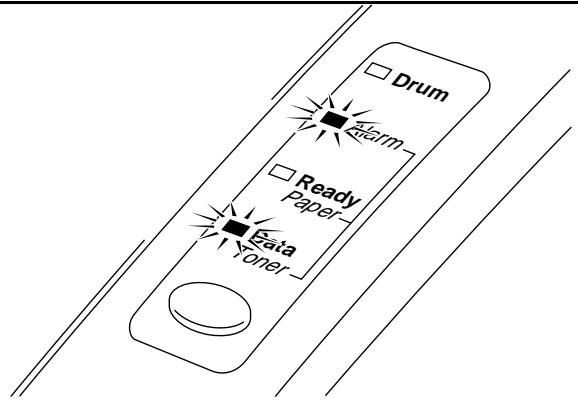

NOTIFICATIONS DES ALARMES....6-1
Intervention Utilisateur....6-1
Intervention Technicien....6-4

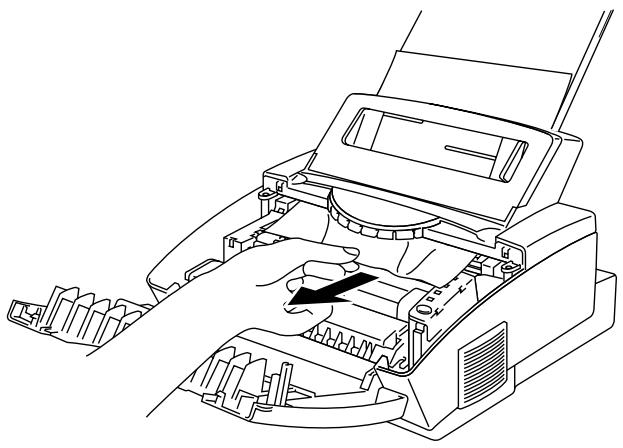

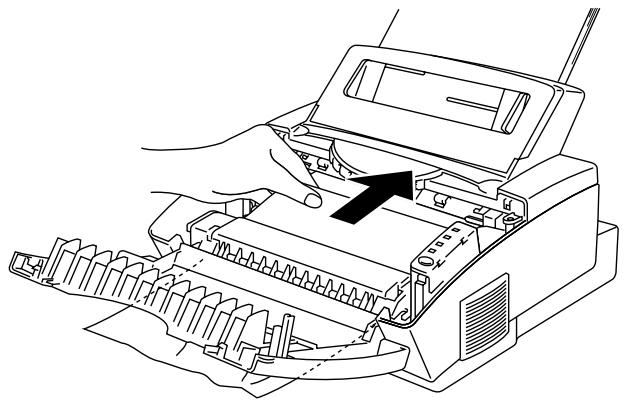

BOURRAGES PAPIER....6-5
PROBLEMES ET SOLUTIONS....6-8
Configuration matérielle de l'imprimante....6-8
Configuration de l'imprimante pour Windows....6-8
Configuration de l'imprimante pour DOS....6-10
Configuration de l'imprimante pour un ordinateur Apple Macintosh lorsque l'interface série en option RS-100M est installée sur votre imprimante ....6–11
Manipulation du papier....6–11
Impression....6-12
Qualité d'impression....6–14
CHAPITRE 7 ANNEXE ......A-1
CARACTERISTIQUES DE L'IMPRIMANTE......A-1
Impression....A-1
Fonctions....A-2
Caractéristiques électriques et mécaniques....A-3
SPECIFICATIONS DE L'INTERFACE PARALLELE......A-4

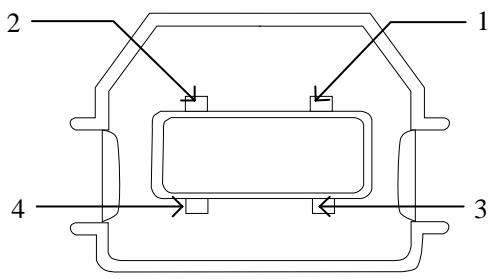

INTERFACE USB (Universal Serial Bus) (HL-1050 uniquement)......A-6
POLICES RESIDENTES......A-7
JEUX DE CARACTERES ET DE SYMBOLES ......A-9
INDEX ……INDEX-1

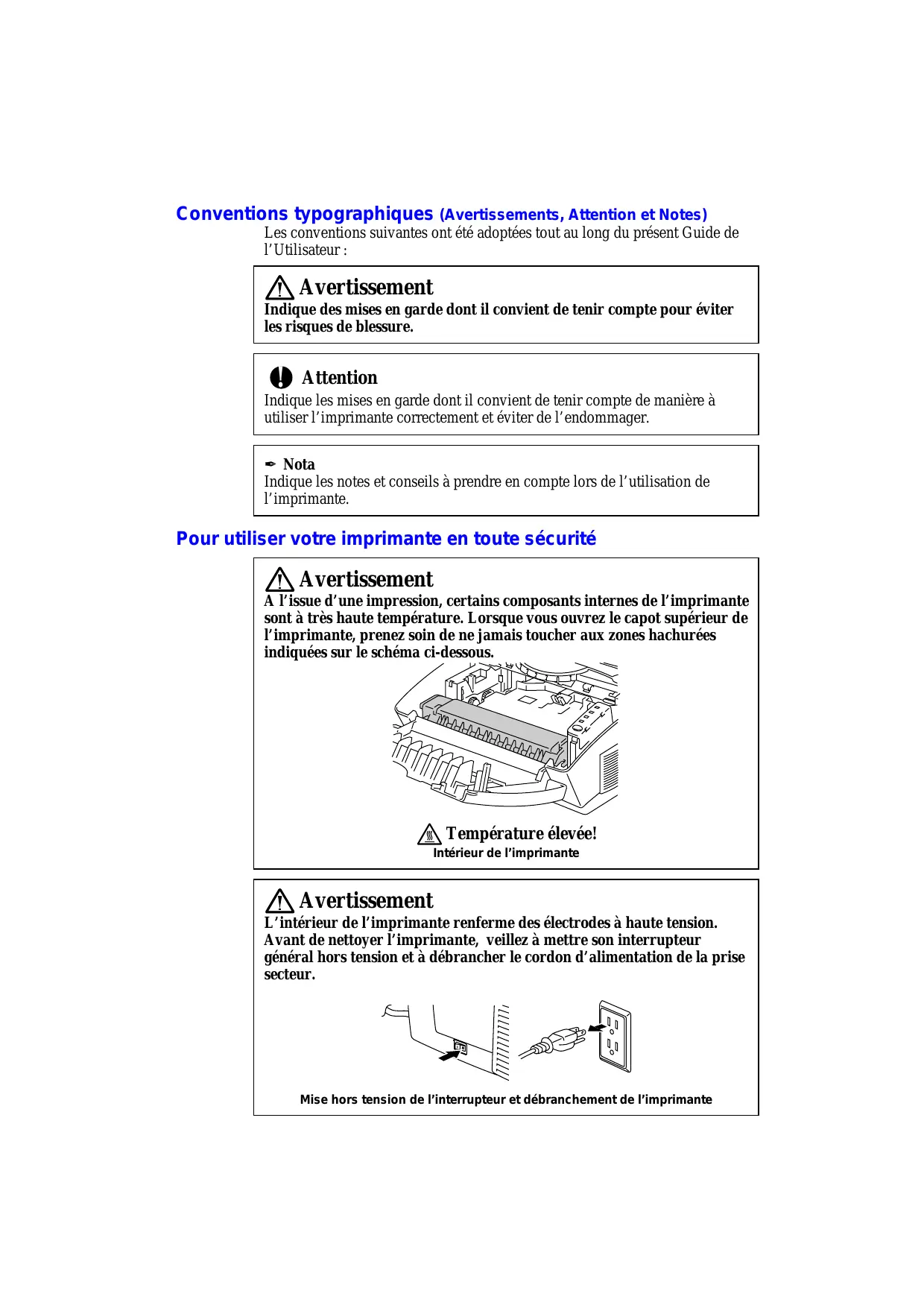

Conventions typographiques (Avertissements, Attention et Notes)
Les conventions suivantes ont été adoptées tout au long du présent Guide de l'Utilisateur :
Avertissement
Indique des mises en garde dont il convient de tenir compte pour éviter les risques de blessure.
Attention
Indique les mises en garde dont il convient de tenir compte de manière à utiliser l'imprimante correctement et éviter de l'endommager.
Nota
Indique les notes et conseils à prendre en compte lors de l'utilisation de l'imprimante.
Pour utiliser votre imprimante en toute sécurité
Avertissement

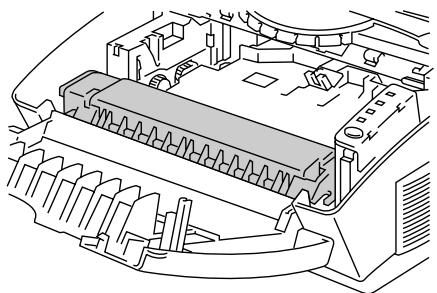

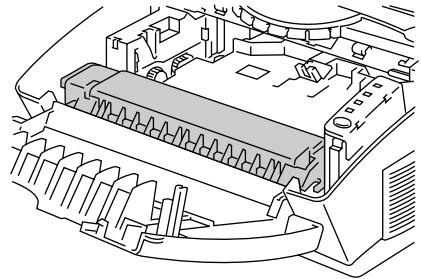

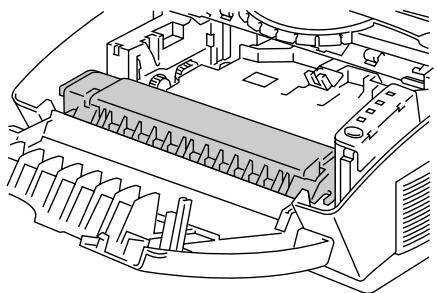

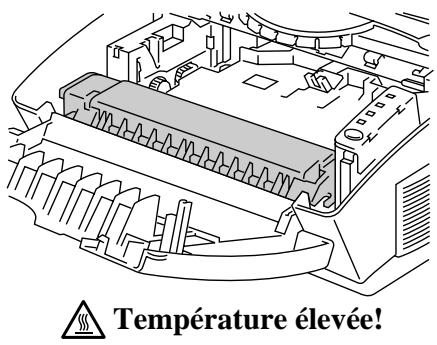

A l'issue d'une impression, certains composants internes de l'imprimante sont à très haute température. Lorsque vous ouvrez le capot supérieur de l'imprimante, prenez soin de ne jamais toucher aux zones hachurées indiquées sur le schéma ci-dessous.
Intérieur de l'imprimante
Avertissement
L'intérieur de l'imprimante renferme des électrodes à haute tension. Avant de nettoyer l'imprimante, veillez à mettre son interrupteur général hors tension et à débrancher le cordon d'alimentation de la prise secteur.
Mise hors tension de l'interrupteur et débranchement de l'imprimante

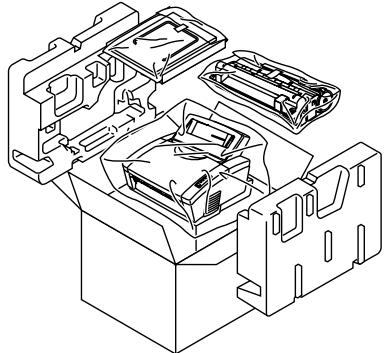

Transport de l'imprimante
Si vous avez à transporter l'imprimante, pour quelque motif que ce soit, emballez-la avec soin de manière à éviter tout dommage au cours du trajet. Nous vous conseillons de conserver et d'utiliser son emballage d'origine. Veillez également à assurer l'imprimante correctement auprès de votre transporteur.
Avertissement

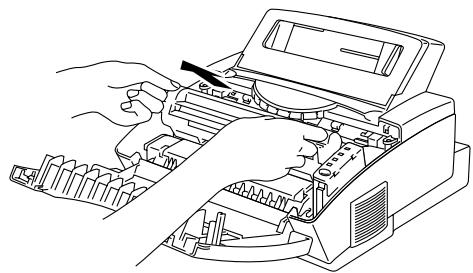

Lors du transport de l'imprimante, l'ensemble TAMBOUR ET CARTOUCHE DE TONER doit être retiré de l'imprimante et placé dans le sac plastique fourni. Le non respect de cette instruction en cas de transit risque d'endommager gravement l'imprimante et entraînera l'ANNULATION DE LA GARANTIE.

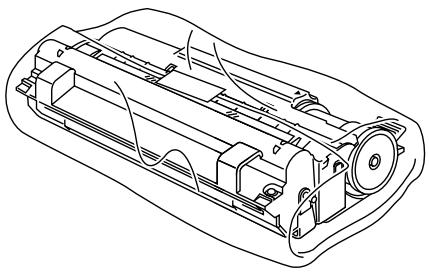

1 Enlevez le tambour.

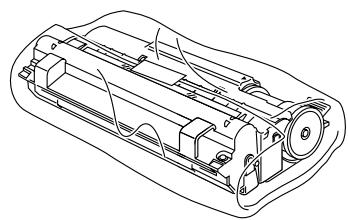

2 Placez-le dans le sac plastique et scellez le sac sur toute sa longueur.

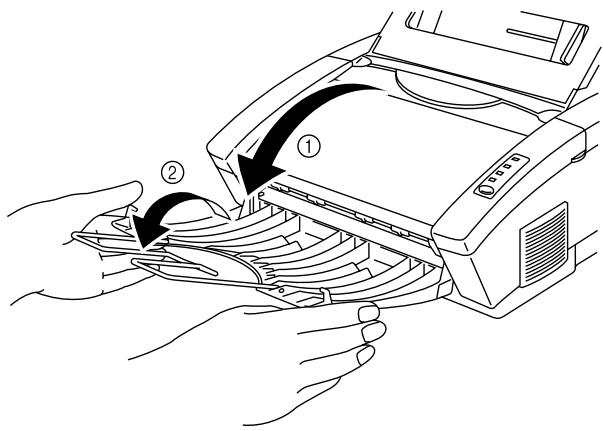

3 Enlevez le câble d'alimentation et l'extension métallique du support papier de l'imprimante. Remballez l'imprimante. Voir la section "REMBALLAGE DE L'IMPRIMANTE" au Chapitre 5.
Pour joindre le support technique et le service d'assistance à la clientèle Brother, téléphonez au : 1-800-853-6660
1-514-685-6464
(région de Montréal)
Si vous avez des commentaires ou suggestions, veuillez nous écrire à l'adresse suivante :
La Corporation International Brother (Canada) Ltée.
- Marketing
1, rue Hôtel de Ville
Dollard-des-Ormeaux, PQ
Canada H9B 3H6
BBS
Pour télécharger des pilotes à partir de notre bulletin électronique, composez le 1-514-685-2040. Une fois en communication, veuillez entrer votre prénom, votre nom, puis un mot de passe de quatre chiffres. Notre BBS supporte des vitesses de modem pouvant aller jusqu'à 14,400 bauds et il est configuré sur 8 bits, sans parité, 1 bit d'arrêt.
CENTRE DE SERVICE
Pour les adresses des centres de service au Canada, veuillez composer le 1-800-853-6660.
ADRESSE INTERNET
En cas de problèmes techniques ou pour le téléchargement de pilotes, vous pouvez nous contacter à :
Apprendre à utiliser votre imprimante
Votre imprimante est accompagnée de deux guides. Lisez chacun de ces guides dans l'ordre suivant :
- Lisez le guide de configuration rapide pour configurer votre imprimante et la connecter correctement à votre ordinateur. Ce guide renferme également des renseignements concernant l'installation des pilotes d'imprimante, des polices et du programme de Console d'imprimante à distance (HL-1040/1050 uniquement).
-
Lisez ensuite ce Guide de l'Utilisateur en ligne pour obtenir des informations sur les points suivants :
-
Caractéristiques et conditions d'exploitation de votre imprimante – Chapitre 1
- Manipulation du papier – Chapitre 2
- Tableau de commande – Chapitre 3
- Options – Chapitre 4
- Entretien – Chapitre 5
- Dépistage des pannes – Chapitre 6
- Caractéristiques techniques – Annexes
- Index
A PROPOS DE VOTRE IMPRIMANTE

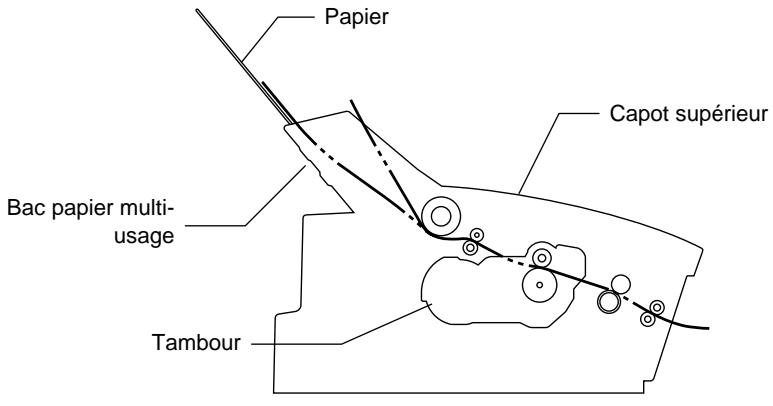

Vue d'ensemble de l'imprimante

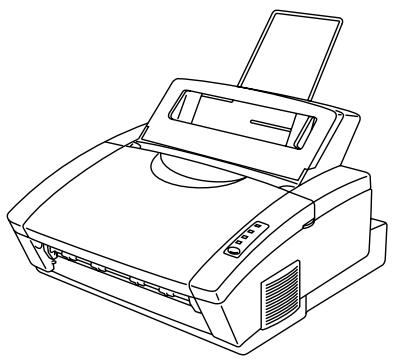

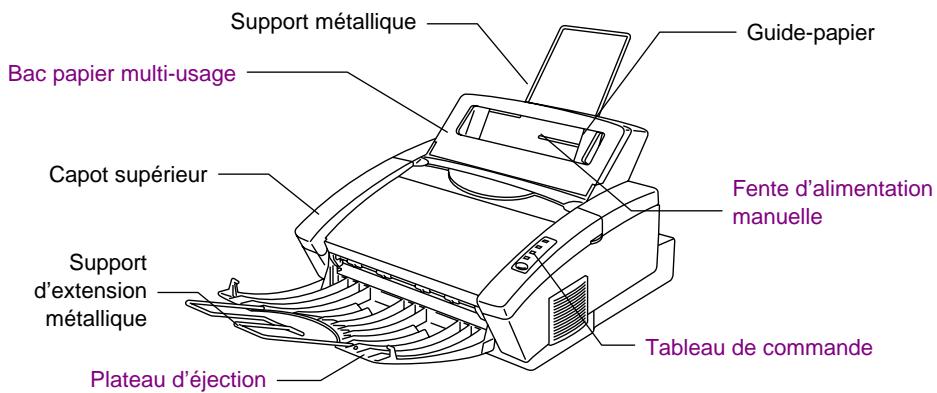

Fig. 1-1 Vue avant

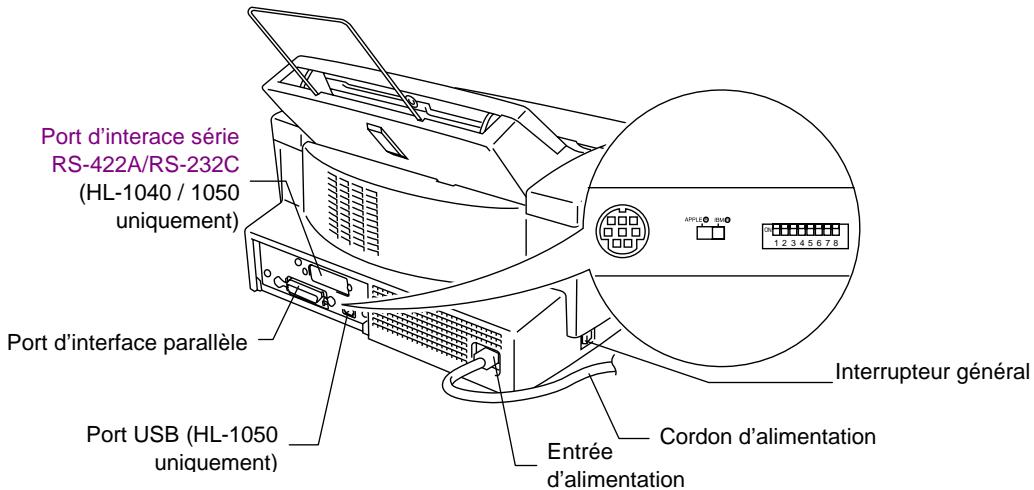

Fig. 1-2 Vue arrière
Nota
Pour les imprimantes HL-1040/1050 uniquement, il existe en option un port d'interface série RS-422A/RS-232C, renfermant un commutateur à glissière RS-422A/RS-232C et des commutateurs DIP pour le paramétrage série de l'imprimante. Sur certains modèles, il se peut que cette option soit pré-installée.
Configuration système requise pour le système d'impression Brother pour Windows
Vérifiez que vous disposez bien de la configuration ci-après pour pouvoir paramétrer et exploiter l'imprimante avec le système d'impression Brother pour Windows :
- PC IBM ou compatible doté d'un microprocesseur 80486 SX ou supérieur
- Interface (ou port d'imprimante) parallèle
- Au moins 4 Mo de mémoire vive (8 Mo recommandés)
- 10 Mo d'espace disponible sur votre disque dur pour permettre l'installation du pilote d'imprimante et de toutes les polices
- Windows 95/98, 3.1/3.11 ou Windows NT 4.0 de Microsoft
Attention
L'imprimante HL-820/1020 a été spécialement étudiée pour Windows 95/98, 3.1/3.11 et Windows NT 4.0. Elle est incapable de fonctionner sous un environnement DOS tel que MS-DOS.
Caractéristiques
L'imprimante est dotée des caractéristiques suivantes :
□ Haute résolution et vitesse d'impression élevée
HL-820 :
Résolution réelle de 600 points par pouce (ppp) avec toner microfin et vitesse d'impression pouvant atteindre huit pages par minute (ppm) (format A4 ou Letter).
HL-1020 :
Résolution réelle de 600 points par pouce (ppp) avec toner microfin et vitesse d'impression pouvant atteindre dix pages par minute (ppm) (format A4 ou Letter).
HL-1040 :
Résolution réelle de 600 points par pouce (ppp) avec toner microfin et vitesse d'impression pouvant atteindre dix pages par minute (ppm) (format A4 ou Letter).
HL-1050 :
Résolution réelle de 600 points par pouce (ppp) et de 1200 x 600 ppp pour les graphiques avec toner microfin et vitesse d'impression pouvant atteindre dix pages par minute (ppm) (format A4 ou Letter).
□ Haute souplesse de manipulation du papier
L'imprimante est équipée d'un bac papier multi-usage et d'un mécanisme d'alimentation directe du papier. Ce mécanisme vous permet d'utiliser des feuilles de papier au format A4, Letter, Legal,
B5, A5, A6 et Executive plus votre format spécial, ainsi que diverses formes de support telles que des enveloppes ou du papier agenda. Le bac papier multi-usage permet également le chargement manuel du papier et autorise ainsi l'utilisation d'étiquettes ou de transparents pour rétroprojecteur.
Qualité d'impression optimisée et mode d'exploitation convivial sous Windows®
La disquette et le CD-ROM fournis avec votre imprimante contiennent un pilote d'imprimante dédié et des polices compatibles TrueType™ pour Windows 95/98 et Windows 3.1 de Microsoft.® Vous pouvez aisément les installer dans votre système Windows au moyen de notre programme d'installation. Ce pilote exploite notre mode de compression des données inédit qui permet d'accélérer la vitesse d'impression depuis les applications Windows et vous permet de sélectionner divers paramètres d'impression tels que le mode d'économie de toner, l'utilisation d'un format spécial, le mode veille, le réglage de l'échelle de gris, la résolution, etc... Vous pouvez désormais paramétrer facilement ces options d'impression par le biais du menu de configuration de l'imprimante depuis le Panneau de Configuration de Windows.
☐ (HL-1040/1050 uniquement)
Programme de console d'imprimante à distance pour DOS
L'utilitaire, Console d'imprimante à distance (RPC), figure également sur la disquette fournis avec votre imprimante. Lorsque vous travaillez sur votre ordinateur dans une session DOS (Disk Operating System), ce programme vous permet de modifier en toute simplicité les paramètres par défaut de l'imprimante, tels que polices, configuration de page, émulation, etc...
Ce programme comporte également un sous-programme de contrôle d'état de l'imprimante de type "Terminate-and-Stay Resident (TSR)" qui fonctionne en mode résident et s'exécute en tâche de fond. Il signale l'état de l'imprimante ou affiche ses messages d'erreur éventuels sur l'écran de votre ordinateur.
☐ (HL-1040/1050 uniquement)
Prise en charge des émulations les plus répandues
Ces imprimantes prennent en charge les modes d'émulation répandus ci-après. La HL-1040 prend en charge l'émulation HP LaserJet IIP, Epson FX-850 et IBM Proprinter XL.
La HL-1050 prend en charge l'émulation HP LaserJet 6P/6L, Epson FX-850 et IBM Proprinter XL. Si vous utilisez une application DOS ou Windows version 3.0 ou antérieure, vous pouvez vous servir de l'une de ces émulations pour commander l'imprimante. Elle prend également en charge la fonction de commutation automatique d'émulation entre HP et Epson ou HP et IBM. Si vous souhaitez sélectionner une émulation particulière, vous pouvez le faire par le biais du programme de Console d'imprimante à distance.
□ Contrôle de l'état de l'imprimante avec interface parallèle bidirectionnelle
Le pilote d'imprimante est capable de contrôler l'état de votre imprimante par le biais d'une interface de communication parallèle bidirectionnelle. Pour garantir la prise en charge de cette fonction, nous vous conseillons d'utiliser un câble d'imprimante parallèle bidirectionnel de qualité.
Le programme de contrôle d'état de l'imprimante vous indique instantanément l'état de votre imprimante. Lors d'une impression, une boîte de dialogue s'affiche sur votre écran et vous montre l'évolution du processus d'impression. En cas d'anomalie, une autre boîte de dialogue s'affiche et vous indique l'erreur à rectifier. Par exemple, si votre imprimante n'a plus de papier, la boîte de dialogue affiche le message "Sans papier" et vous donne les consignes nécessaires pour rectifier le problème.
☐ (HL-1050 uniquement)
Interface USB
L'interface USB (Universal Serial Bus) permet de connecter l'imprimante à de multiples périphériques.
☐ (HL-1050 uniquement)
La technologie HRC permet d'obtenir des tirages nets et francs. Servez-vous de cette fonction pour obtenir une qualité d'impression de texte lisse.
La technologie APT permet à l'imprimante d'imprimer des graphiques avec 256 niveaux de gris, donnant ainsi une qualité d'image quasi-photographique. Servez-vous de cette fonction lorsque vous souhaitez imprimer des images photographiques.
☐ (HL-1040/1050 uniquement)
Interface optionnelle Apple Macintosh®
Il existe une interface série optionnelle Apple Macintosh qui permet de connecter votre imprimante à un ordinateur Apple Macintosh. Grâce à cette option, vous pouvez aussi utiliser simultanément votre imprimante sur un PC IBM ou compatible et sur un Apple Macintosh. Cette carte d'interface en option peut être utilisée en guise d'interface RS-422A pour Macintosh ou d'interface série RS-232C pour un PC IBM ou compatible.
□ Gestion de mémoire optimisée
L'imprimante met en oeuvre une technologie de compression des données inédite grâce au matériel et au logiciel pilote d'imprimante fourni. Cette technologie permet de comprimer automatiquement les données graphiques et de polices de caractères dans la mémoire de l'imprimante. Vous pouvez ainsi éviter les problèmes de mémoire et imprimer la plupart des pages pleines de textes et de graphiques à une résolution de 600 ppp, y compris les polices de caractères à grands corps, sans avoir à installer de mémoire supplémentaire.
□ Protection de l'environnement
Mode Economie de toner
En diminuant la consommation de toner, ce mode vous permet de réduire vos coûts d'impression. Il est particulièrement utile pour la production de brouillons sujets à modifications. Vous avez le choix entre deux modes d'économie — une économie du toner de 25 % ou de 50 % — accessibles par le biais du pilote d'imprimante Windows fourni avec votre imprimante.
Mode Veille (Mode d'économie d'énergie)
Au bout d'un certain temps d'inactivité, l'imprimante passe automatiquement en mode Veille, ce qui permet de diminuer sa consommation électrique. En mode Veille, l'imprimante consomme moins de 13 W.
Coûts d'utilisation réduits
La cartouche de toner de votre imprimante est distincte du tambour. De ce fait, vous n'avez que la cartouche de toner à remplacer au bout d'environ 2.400 pages d'impression, ce qui s'avère important en termes d'économie et de protection de l'environnement. (L'imprimante est fournie équipée d'une cartouche de toner de démarrage qui est à remplacer au bout de 1.000 pages d'impression). Le nombre de pages effectivement imprimées avec chaque cartouche de toner peut varier en fonction de votre type de tirage moyen.
CONDITIONS DE FONCTIONNEMENT ET DE STOCKAGE
Avant d'utiliser l'imprimante, veuillez prendre note des points suivants.
Alimentation électrique
N'utilisez votre imprimante que dans la plage de tension spécifiée.
Alimentation CA : ±10 % de la tension nominale de votre secteur
Fréquence : 50/60 Hz (220–240 V) ou 50/60 Hz (110–120 V)
Le cordon d'alimentation électrique, rallonges comprises, ne doit pas dépasser 5 mètres de long (16,5 pieds).
Ne branchez pas votre imprimante sur un circuit qui sert par ailleurs à alimenter des appareils de grande puissance, notamment un climatiseur, une photocopieuse, un destructeur de documents, etc... Si vous devez absolument utiliser votre imprimante sur le même circuit que ces appareils, nous vous conseillons d'utiliser un transformateur ou un filtre haute fréquence.
En cas de fluctuations de la tension d'alimentation, utilisez un régulateur de tension.
Conditions de fonctionnement
Installez votre imprimante près d'une prise secteur facile d'accès.
N'utilisez votre imprimante que dans les plages de température et d'humidité suivantes :
Température ambiante : de 10°C à 32,5°C (de 50°F à 90,5°F)
Humidité ambiante : de 20 % à 80 % (sans condensation)
L'imprimante doit être utilisée dans un local bien aéré.
Placez votre imprimante sur une surface plane et horizontale.
Conservez votre imprimante en bon état de propreté. Ne la soumettez pas à une atmosphère poussiéreuse.
Lors du positionnement de l'imprimante, veillez à ce que son orifice de ventilation ne soit pas obstrué.
GUIDE DE L'UTILISATEUR
N'exposez pas votre imprimante à un ensoleillement direct. Si elle doit être impérativement placée à proximité d'une fenêtre, prévoyez un écran ou un rideau épais de manière à la protéger des rayons du soleil.
Ne placez pas votre imprimante à proximité de dispositifs qui renferment ou génèrent des champs magnétiques.
Ne soumettez pas votre imprimante à des chocs violents ou à des vibrations importantes.
N'exposez pas votre imprimante à une flamme nue ou à des gaz corrosifs.
Ne posez pas d'objet sur l'imprimante.
Ne placez pas votre imprimante à proximité d'un climatiseur.
Gardez l'imprimante à l'horizontale en cas de transport.
Ne masquez pas les fentes ménagées dans le capot supérieur.
CHAPITRE 2 MANIPULATION DU PAPIER
CARACTERISTIQUES DU PAPIER
Votre imprimante peut utiliser les variétés de papier qui présentent les caractéristiques suivantes.
| Type de papier | Taille de papier |
| Feuilles simples | A4, Letter, Legal, B5 (JIS/ISO), A5, A6, Executive, format spécial(70-216 x 127-356 mm, 2,75-8,5 x 5-14 pouces) |

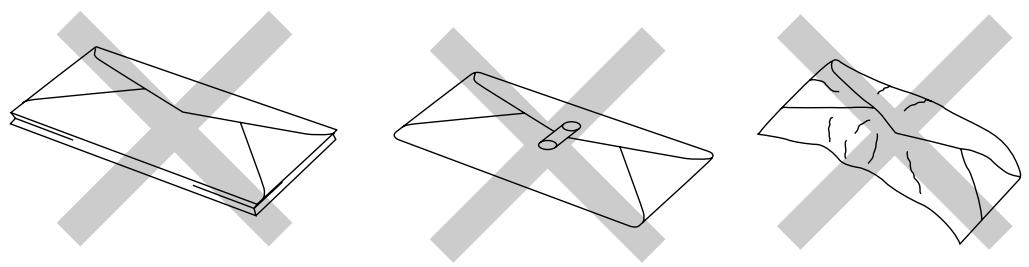

| Enveloppes | DL, C5, COM-10, Monarch, 9 x 12 pouces |
| Agenda | Day-Timer® J, K, L(70-216 x 127-356 mm, 2,75-8,5 x 5-11 pouces) |
| Etiquettes et Transparents | A4, Letter (70-216 x 127-356 mm, 2,75-8,5 x 5-14 pouces) |
Capacité de papier du bac et du plateau
Bac papier multi-usage :
Format A4/Letter :
22 mm maxi. en hauteur (0,87 pouce) (jusqu'au repère)
Environ 200 feuilles d'un grammage de 75 g/m² (20 lb.)
30 feuilles d'un grammage de 157 g/m²
Format Legal : 100 feuilles
Enveloppes, Agenda : 10 feuilles
Plateau d'éjection :
Environ 100 feuilles d'un grammage de 75g / m^2 (20 lb.) au format A4/Letter
| Feuille simple | Enveloppe | |
| Poids à la rame | de 60 à 157 g/m2(de 16 à 42 lb.) | de 75 à 90 g/m2 (de 20 à 24 lb.)une seule épaisseur |
| Epaisseur | de 0,08 à 0,2 mm(de ±0,03 à ±0,08 po.) | de 0,084 à 0,14 mm(de 0,0033 à 0,0058 po.)une seule épaisseur |
| Teneur en eau | de 4 % à 6 % du poids | de 4 % à 6 % du poids |
Papier recommandé
Feuille simple : Xerox 4200 (aux USA) / Papier Xerox 80 Premier (en Europe) ou équivalent
Etiquette : Etiquettes Avery pour imprimantes à laser ou équivalent
Transparent : CG3300 de 3M ou équivalent
Remarques
Avant d'acheter des quantités importantes de papier, notamment de format ou de type spéciaux, ou encore d'un grammage élevé, nous vous conseillons de procéder à des essais d'impression.
Evitez l'emploi de papiers couchés, notamment de papiers enduits de vinyle.
Evitez d'utiliser du papier pré-imprimé ou très texturé.
Pour obtenir une qualité d'impression optimale, utilisez les types de papier conseillés (notamment pour ce qui est du papier ordinaire et des transparents). Pour en savoir plus sur les types de papier préconisés, consultez votre représentant agréé ou adressez-vous au magasin où vous avez acheté votre imprimante.
Si le bac papier multi-usage ne charge pas le papier correctement, utilisez la fente d'alimentation manuelle.
Utilisez du papier neutre. Utilisez du papier sans acide afin de ne pas endommager l'ensemble tambour de l'imprimante.
Cette imprimante permet l'emploi de papier recyclé.
Prenez soin de sélectionner le type de support adéquat au niveau du pilote d'imprimante pour obtenir une qualité optimale d'impression.
La qualité d'impression et la durée de vie de l'ensemble tambour risquent d'être compromises dans les circonstances suivantes :
- l'utilisation continue de papier d'une largeur inférieure à la largeur A4/Letter ;
- L'utilisation de l'imprimante pour une tâche spécialisée (par ex. l'impression de cartes nominatives, etc.)
Feuilles simples
Pour obtenir une qualité optimale d'impression, nous vous recommandons d'utiliser un papier sens machine. L'usage de papier sens travers est susceptible de provoquer des bourrages.
Etiquettes / Transparents
Evitez d'utiliser des feuilles d'étiquettes dont une partie du support est apparente ; vous risqueriez d'endommager votre imprimante.
Nous vous recommandons d'utiliser des étiquettes et transparents spécialement conçus pour les imprimantes à laser.
Papiers spéciaux
Avant d'employer du papier perforé, des feuilles d'agenda par exemple, il est important de bien déramer la pile pour éviter les bourrages et les problèmes d'alimentation.
N'utilisez pas des feuilles d'agenda encollées. La colle utilisée risque d'endommager l'imprimante.
Quel que soit le papier utilisé, veillez à ce qu'il ne soit pas gondolé. Dans le cas contraire, aplatissez-le du mieux possible. L'introduction de papier gondolé dans l'imprimante risque d'entraîner des bourrages et des problèmes d'alimentation.

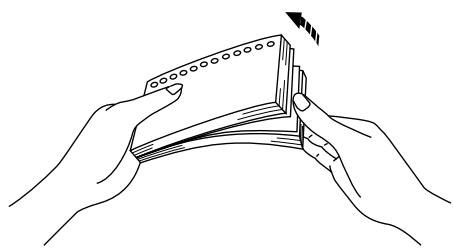

Fig. 2-1 Déramez le papier et aplatissez-le
L'imprimante peut gérer des papiers d'une largeur de 9 pouces. Toutefois, vous pourrez constater des taches sur la portion de papier supérieure à 8,5 pouces ou au dos des feuilles.
Si différents types de papier sont chargés simultanément dans le bac, cela risque d'engendrer des bourrages ou des problèmes d'alimentation.
Enveloppes
Nous vous déconseillons d'utiliser les types d'enveloppes suivants :
- Enveloppes endommagées, gondolées, plissées ou de forme irrégulière
- Enveloppes très glacées ou très texturées
- Enveloppes à agrafes
- Enveloppes autocollantes
- Enveloppes-sacs
- Enveloppes à pli peu marqué
- Enveloppes gaufrées
- Enveloppes déjà imprimées à l'aide d'une imprimante à laser
- Enveloppes à l'intérieur pré-imprimé
- Enveloppes qui ne peuvent pas être empilées uniformément

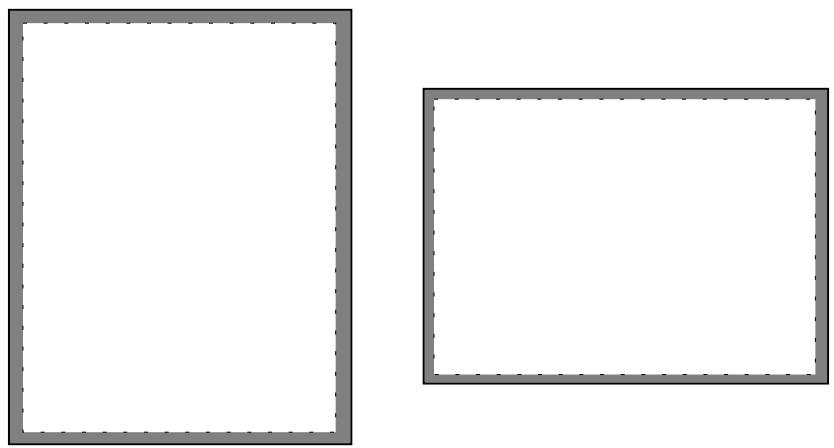

La figure ci-dessous illustre la zone dans laquelle il est possible d'imprimer.
(Sauf dans le cas des enveloppes 9" x 12")
Approximativement 4 mm (0.16 pouce) pour chaque taille de papier
Fig. 2-3 Zone d'impression
L'imprimante est dotée d'un bac papier multi-usage permettant le chargement de papier ordinaire, d'enveloppes, de transparents et de feuilles d'agenda.
Pour utiliser le bac papier multi-usage, adoptez la procédure suivante :
- Vérifiez que vous avez sélectionné les paramètres d'impression adéquats : source d'alimentation, taille du papier, et orientation.
Nota
- Vous pouvez sélectionner la source d'alimentation, la taille et l'orientation du papier depuis votre application.
-
Si votre application ne gère pas le format que vous souhaitez utiliser, sélectionnez le format immédiatement supérieur et modifiez la zone d'impression en changeant les marges gauche et droite de votre document dans votre application.
-
Vérifiez que le bac papier multi-usage contient du papier au format sélectionné, correctement orienté. Au besoin, remplacez le papier qui se trouve dans le bac.
- Lancez l'impression du fichier ou du document.
Lorsque l'imprimante reçoit des données, elle entame le processus d'impression en chargeant le papier à partir du bac papier multi-usage. Si l'imprimante est en mode Veille quand elle reçoit les données, elle quittera ce mode et lancera le processus d'impression automatiquement.
Chargement du papier dans le bac
Pour charger le papier dans le bac, adoptez la procédure suivante :
- Ouvrez le bac papier multi-usage en basculant délicatement son couvercle vers vous ( ① ).
- Chargez le papier dans le bac, faces à imprimer dirigées vers le bas. (②)
Attention
- Le bac peut contenir jusqu'à 200 feuilles de papier ordinaire (75 g/m², 20 lb.). Si vous chargez trop de feuilles, des bourrages risquent de se produire.
- Vérifiez que la hauteur de papier ne dépasse pas le repère ▼.

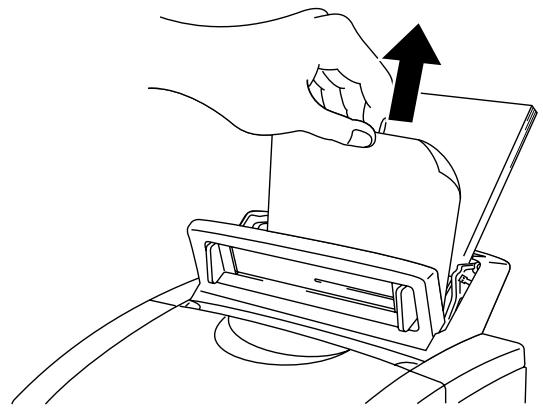

- S'il reste du papier dans le bac, retirez-le, ajoutez-le à la pile de nouveau papier et chargez la pile dans le bac.
Fig. 2-4 Ouverture du bac et chargement de papier ou d'enveloppes dans le bac papier multi-usage
Nota
Si vous chargez des enveloppes dans le bac, veillez à les introduire dans le sens indiqué ci-dessus.

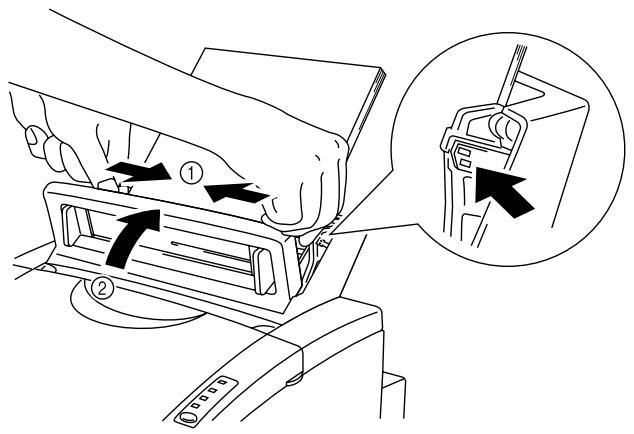

- Positionnez le guide-papier en fonction de la largeur du papier utilisé. ( ① )
Attention
Si le guide-papier n'est pas positionné correctement, l'alimentation peut se faire de travers ou il peut se produire des bourrages.
- Fermez le bac papier multi-usage. (②)
Fig. 2-5 Déplacement du guide-papier et fermeture du bac papier
Nota
S'il n'y a plus de papier dans le bac papier multi-usage alors que vous avez lancé une impression, les témoins Alarm et Paper clignotent pour vous le signaler. Remettez du papier dans le bac et appuyez sur le bouton du tableau de commande pour annuler l'alarme et continuer l'impression. Les témoins Alarm et Paper clignotent également en cas de bourrage. S'il s'agit d'un bourrage, reportez-vous à la section "BOURRAGES PAPIER" au Chapitre 6 pour savoir comment l'éliminer.
Impression recto/verso (duplex manuel)
Le pilote d'imprimante pour Windows 95/98 ou Windows 3.1 permet des impressions recto/verso ou "duplex" en mode manuel. Pour obtenir un complément d'information, consultez la rubrique d'aide du pilote d'impression.
L'imprimante imprime d'abord toutes les pages paires au recto des feuilles de papier, puis les pages impaires, au verso.
Une fois l'impression sur une face terminée, le pilote vous invite à recharger le papier en affichant un message à l'écran. Pour réintroduire le papier, suivez les instructions affichées.
Nota
- Avant de recharger les feuilles, aplatissez-les pour éviter les bourrages.
- L'utilisation de papier très épais ou très fin est à déconseiller.
- Si plusieurs feuilles sont chargées à la fois, nous vous recommandons de retenir les feuilles du bac, sauf la première de la pile, jusqu'au chargement de celle-ci.
Fig. 2-6 Conseils utiles pour l'impression recto/verso
Nota
L'utilisation de la fonction d'impression recto/verso manuelle peut provoquer des bourrages ou une réduction de la qualité d'impression.
FENTE D'ALIMENTATION MANUELLE
Le bac papier multi-usage comporte également une fente d'alimentation manuelle qui vous permet de charger le papier, feuille à feuille. Il n'est pas nécessaire pour autant d'enlever le papier qui se trouve dans le bac multi-usage.
□ Lors du chargement manuel du papier feuille à feuille :
Il n'est pas nécessaire de choisir l'alimentation manuelle dans la boîte de dialogue Configuration du pilote d'imprimante. Prenez une feuille de papier au format souhaité et introduisez-la suivant l'orientation choisie (Portrait ou Paysage) dans la fente d'alimentation manuelle, face à imprimer tournée vers le bas. Centrez la feuille dans la fente d'alimentation manuelle et introduisez-la bien à fond jusqu'à ce que le bord supérieur de la feuille (ou de l'enveloppe) vienne buter dans le bas de la fente d'alimentation manuelle pour éviter les problèmes d'alimentation. (①) Ajustez la position du guide-papier de la fente d'alimentation manuelle à la largeur du papier utilisé. (②)
Fig. 2-7 Positionnement du guide-papier
□ Lors du chargement manuel de plusieurs feuilles :
Ouvrez la boîte de dialogue Configuration du pilote d'imprimante Windows préalablement installé et choisissez l'option Alimentation manuelle dans la section Alimentation. Suivez les instructions qui précèdent pour charger la première page. L'imprimante lance automatiquement l'impression. Une fois la première page imprimée, la boîte de dialogue s'affiche et vous invite à charger la page suivante. Introduisez une nouvelle feuille dans la fente d'alimentation manuelle et choisissez OK pour reprendre l'impression. Répétez cette procédure pour toutes les pages à imprimer.
Attention
S'il n'existe pas d'interface de communication parallèle bidirectionnelle entre votre imprimante et l'ordinateur, ce qui est le cas si votre imprimante est sur un réseau, le message vous invitant à charger la page suivante ne s'affiche pas. L'alimentation manuelle du papier est donc déconseillée si votre imprimante est reliée à un réseau.
Nota
- Introduisez la feuille de papier bien à fond dans la fente d'alimentation manuelle.
- En cas d'alimentation manuelle, veillez à ne charger qu'une feuille à la fois.
PLATEAU D'EJECTION ET EXTENSION METALLIQUE
L'imprimante éjecte les feuilles de papier, face imprimée vers le bas, sur le plateau d'éjection situé à l'avant de l'imprimante.
Si le plateau est fermé, le papier est éjecté, feuille à feuille, par la fente située à l'avant de l'imprimante. Lorsque le plateau est ouvert, les feuilles s'y empilent.
Pour ouvrir le plateau d'éjection, adoptez la procédure suivante :
- Faites basculer le haut du plateau (①).
- Déployez l'extension métallique (②).
Fig. 2-8 Ouverture du plateau d'éjection et déploiement de l'extension métallique
Vous pouvez empiler jusqu'à 100 feuilles de papier sur le plateau d'éjection.
Attention

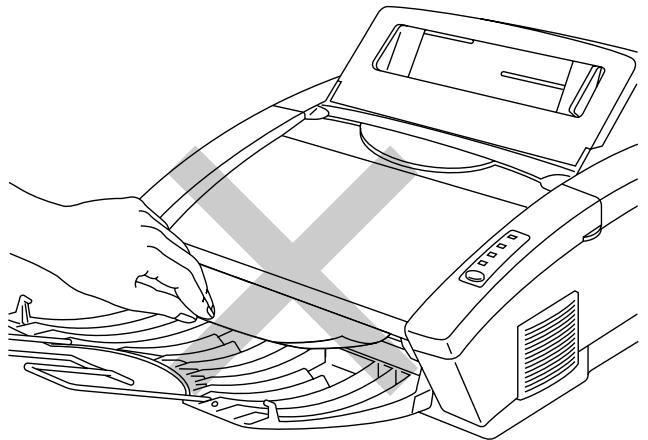

- Si vous utilisez des transparents, enlevez chacun d'entre eux immédiatement après son impression. Si vous laissez les transparents s'empiler, cela risque de les gondoler et de provoquer des bourrages.
- Si le plateau d'éjection est fermé, l'impression continue est susceptible d'engendrer de la condensation à l'intérieur du plateau.
CHAPITRE 3 TABLEAU DE COMMANDE
TEMOINS ET BOUTON PRINCIPAL
Cette section décrit le fonctionnement des témoins et du bouton principal du tableau de commande de l'imprimante.

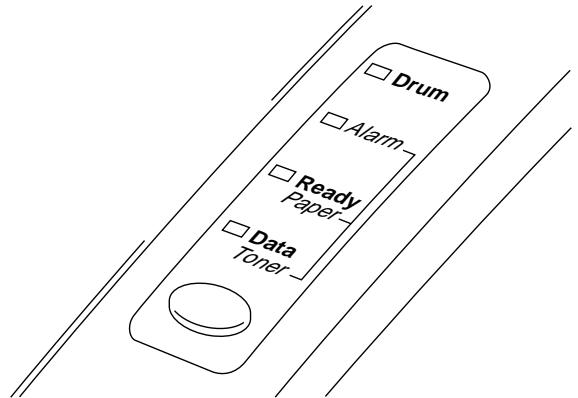

Fig. 3-1 Témoins et bouton principal du tableau de commande
Nota
Lorsque l'interrupteur général de l'imprimante est éteint ou lorsqu'elle est en mode Veille, tous les témoins y compris le témoin Ready sont éteints.
Témoin Ready (Paper)
Le témoin Ready indique l'état courant de l'imprimante.
| Témoin | Etat de l’imprimante |
| Eteint | L’interrupteur généralde l’imprimante est éteint ou elle est en mode Veille. Si l’imprimante est en mode Veille, elle est automatiquement réactivée dès la réception de données de l’ordinateur ou si vous appuyez sur le bouton du tableau de commande. |
| Clignotant | L’imprimante est en phase de préchauffage.(Clignotement toutes les 1 secondes) |
| Clignotant | L’imprimante est en phase de refroidissement ; elle suspend momentanément l’impression pour permettre à sa température interne de baisser.(Clignotement toutes les 2 secondes) |
| Allumé | L’imprimante est prête à imprimer. |
Ce témoin fait également office de témoin de papier Paper en association avec le témoin Alarm. Lorsque ces deux témoins clignotent simultanément, ils indiquent un problème d'alimentation. Veuillez consulter la rubrique “Intervention Utilisateur” au Chapitre 6.
Témoin Data (Toner)
Le témoin Data indique l'état du processus d'impression.
| Témoin | Etat de l’imprimante |
| Eteint | L’imprimante n’a pas reçu de données à imprimer. |
| Clignotant | L’imprimante est en train de recevoir des données ou de traiter des données en mémoire. |
| Allumé | Des données à imprimer sont restées dans la mémoire de l’imprimante. Si le témoinDatareste allumé pendant une durée assez longue et si rien ne s’imprime, appuyez sur le bouton du tableau de commande pour lancer l’impression des données restantes. |
Ce témoin fait également office de témoin Toner en association avec le témoin Alarm. Lorsque ces deux témoins clignotent simultanément, ils signalent un problème de toner. Veuillez consulter la rubrique “REEMPLACEMENT DE LA CARTOUCHE DE TONER” au Chapitre 5 et la rubrique “Intervention Utilisateur” au Chapitre 6.

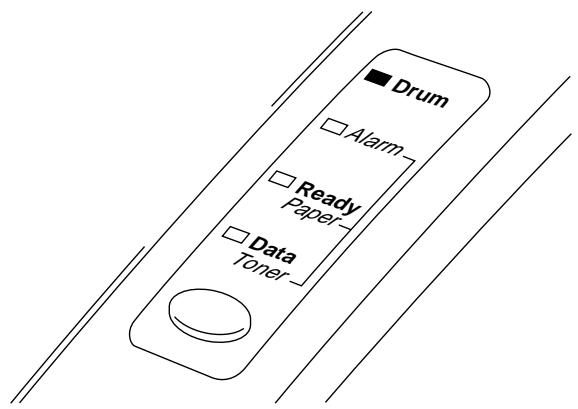

Témoin Drum
Le témoin Drum indique que l'ensemble tambour approche la fin de sa durée de vie.
| Témoin | Etat de l’imprimante |
| Eteint ○ | Vous pouvez utiliser le tambour. |
| Allumé ● | Le durée de vie du tambour touche à sa fin. Pour éteindre ce témoin, vous devez installer un tambour neuf. Consultez la rubrique “REEMPLACEMENT DU TAMBOUR” au Chapitre 5. |
Témoin Alarm
Le témoin Alarm clignote pour indiquer une anomalie de l'imprimante, par exemple “Capot ouvert” ou “Mémoire pleine.” Si d'autres erreurs se produisent, l'imprimante signale l'erreur par le clignotement du témoin Alarm en conjonction avec un autre ou par l'impression d'un rapport d'erreur.
Nota
Les témoins Ready, Data et Drum sont utilisés en conjonction avec le témoin Alarm pour indiquer la nature du problème d'impression détecté. Consultez la rubrique “NOTIFICATION DES ALARMES” au Chapitre 6 et prenez les mesures nécessaires pour rectifier l'anomalie.
Bouton principal
Le rôle du bouton principal du tableau de commande varie en fonction des circonstances.
Annulation d'impression
Si vous appuyez sur le bouton principal au cours d'une impression, l'imprimante interrompt immédiatement l'impression et éjecte la feuille en cours.
Sortie du mode Veille
Si l'imprimante est en mode Veille, elle quitte ce mode et passe à l'état prêt dès l'appui du bouton principal.
Form Feed
Si le témoin Data est allumé, un appui sur le bouton principal déclenche l'impression des données qui restent stockées dans la mémoire de l'imprimante. Cette opération porte le nom de "Form Feed".
Reprise en cas d'erreur
En cas d'erreur, l'imprimante est généralement capable de rectifier l'anomalie d'elle-même. Si l'erreur n'est pas rectifiée automatiquement, appuyez sur le bouton principal pour réinitialiser l'imprimante et poursuivre l'impression.
Autres fonctions de commande
Votre imprimante dispose également des fonctions suivantes :
Mode Veille
Lorsque l'imprimante ne reçoit pas de données pendant un certain laps de certain temps (délai d'inactivité), elle passe en mode Veille. En mode Veille, l'imprimante se comporte comme si elle était hors tension. Le délai d'inactivité par défaut est de 5 minutes. Si l'imprimante est en mode Veille, tous les témoins sont éteints, toutefois l'imprimante peut tout de même recevoir des données de l'ordinateur. A réception d'un fichier ou d'un document à imprimer, elle quitte automatiquement le mode Veille et lance l'impression. L'appui du bouton principal force également l'imprimante à quitter le mode Veille.
Nota
- Quand l'imprimante passe en mode Veille, le ventilateur ne s'arrête qu'une fois que le moteur d'impression a eu le temps de refroidir.
- Le mode Veille permet au moteur d'impression de refroidir, de sorte que la température du local et le temps d'inactivité de l'imprimante affectent la durée du préchauffage. Celle-ci peut prendre jusqu'à 30 secondes. Le témoin Ready clignote pour indiquer que l'imprimante est en phase de préchauffage.
- Il est possible de modifier le délai d'inactivité nécessaire au déclenchement du mode Veille à partir du pilote d'imprimante fourni (tous les modèles) ou à partir du programme de Console d'imprimante à distance (HL-1040/1050 uniquement). Veuillez consulter la section d'aide du pilote d'imprimante ou du programme RPC pour obtenir un complément d'information sur le paramétrage du mode Veille.
Mode d'impression test
L'imprimante est dotée d'un mode d'impression test. Adoptez la procédure suivante :
- Veillez à ce que le capot supérieur soit fermé.
- Maintenez le bouton principal enfoncé et allumez l'interrupteur général. Maintenez le bouton enfoncé jusqu'à ce que le témoin Drum s'allume.
Le témoin Drum s'allume pour indiquer que l'imprimante est en mode d'impression test.
- Appuyez de nouveau sur le bouton principal pour lancer l'impression test ou maintenez le bouton enfoncé pour choisir une autre option ; relâchez ensuite le bouton pour lancer cette autre option.
Le mode d'impression test varie en fonction du modèle de votre imprimante, à savoir :
| Témoin allumé | Option possible | Fonction |
| Drum | Imprimer page test | L’imprimante imprime une page d’impression test.L’imprimante revient en ligne à l’issue de l’impression. |
| Alarm | Imprimer Config. & Imprimer polices I | L’imprimante imprime les paramètres de configuration actuels de l’imprimante et la liste des polices résidentes.L’imprimante revient en ligne à l’issue de l’impression. (HL-1040/1050 uniquement) |
| Ready | Rétablir config.d’usine | Les paramètres de configuration d’usine de l’imprimante sont rétablis ; les polices permanentes et les macros sont supprimées de sa mémoire.L’imprimante revient en ligne à l’issue de l’impression. (HL-1040/1050 uniquement) |
| Data | Vidage hexadécimal | L’imprimante imprime les données sous forme hexadécimale de manière à vous permettre de vérifier les erreurs et problèmes de données.Pour quitter ce mode, vous devez mettre l’imprimante hors tension. (HL-1040/1050 uniquement) |
CHAPITRE 4 OPTIONS
CARTE D'INTERFACE SERIE RS100M (HL-1040/1050 uniquement)
Pour pouvoir connecter l'imprimante à un ordinateur tournant sous DOS par le biais d'une interface série ou encore à un ordinateur Apple Macintosh, vous devez installer la carte d'interface série en option. Une fois cette carte installée, vous pouvez partager l'imprimante entre deux ordinateurs (deux PC IBM ou compatibles ou un PC IBM ou compatible et un Apple Macintosh) en utilisant simultanément l'interface série et l'interface parallèle. La commutation automatique d'interface est une fonction standard de l'imprimante.
Nota
- La carte d'interface série de cette imprimante est normalement disponible en option. Toutefois, dans certains pays, il se peut que cette carte ait été pré-installée en usine ou par le revendeur.
- L'interface série pour Apple Macintosh (RS-422A) prend uniquement en charge les impressions à 300 ppp.
La carte d'interface série se monte sur la carte contrôleur à l'intérieur de l'imprimante. Pour obtenir un complément d'information concernant l'installation, consultez la notice fournie avec la carte d'interface série.
Sélection de l'interface série RS-422A (Apple) ou RS-232C (IBM)
Nota
Cette section s'adresse uniquement aux modèles d'imprimante sur lesquels l'interface série a été installée.
Attention
Veillez à choisir le type d'interface série qui convient à votre ordinateur en suivant les consignes ci-après :
- Pour les ordinateurs Apple Macintosh : vous n'avez à changer aucun paramètres car l'interface Apple (RS-422A) est en fait pré-sélectionnée en usine (interface par défaut).
- Pour les PC IBM ou compatibles : vous devez mettre le commutateur à glissière en position d'interface IBM (RS-232C) (voir plus loin).
- Si vous utilisez un Apple Macintosh sur le port RS-422A et un PC IBM ou compatible sur le port parallèle, vous n'avez pas à modifier la position du commutateur.
Au besoin, choisissez le type d'interface en procédant comme suit :
- Assurez-vous que l'imprimante est bien hors ligne.
- Sélectionnez l'interface RS-422A(Apple) ou RS-232C(IBM) en déplaçant le commutateur à glissière vers la droite pour l'interface IBM(RS-232C) ou vers la gauche pour l'interface Apple(RS-422A).
Fig. 4-1 Sélection de l'interface série RS-422A (Apple) ou RS-232C (IBM)
Paramétrage de l'interface série
Nota
Cette section s'adresse uniquement aux modèles d'imprimante sur lesquels l'interface série a été installée.
Attention
Prenez soin de paramétrer l'interface en fonction de votre ordinateur en suivant les conseils ci-après :
- Pour un ordinateur Apple Macintosh, ne modifiez aucun des paramètres de l'interface RS-422A. En effet, ceux-ci ont été correctement réglés en usine pour un Apple Macintosh et vous n'avez donc pas à les changer. Vous pouvez sauter cette section. Si vous adoptez les paramètres de l'interface série RS-232C et si vous revenez à l'interface RS-422A pour Apple Macintosh par la suite, prenez soin de rétablir les paramètres par défaut.
- Réglez les paramètres de l'interface RS-232C en fonction de votre ordinateur. Ce paramétrage peut être réalisé à différents niveaux : depuis une application DOS, depuis l'icône Imprimantes de Windows (pour les applications Windows uniquement), ou dans votre fichier AUTOEXEC . BAT au moyen des commandes MODE. Pour en savoir plus sur le paramétrage de l'interface série, veuillez consulter le guide d'utilisation fourni avec votre ordinateur ou votre logiciel.
Au besoin, paramétrez l'interface série comme suit :
- Vérifiez que l'imprimante est hors ligne.
- Réglez les paramètres de l'interface série en basculant vers le haut (activé) ou vers le bas (désactivé) les sélecteurs du commutateur DIP.
Fig. 4-2 Paramétrage de l'interface série
Tableau 1: Paramètres de l'interface série
| Sélecteur | Paramètres | Activé (haut) | Désactivé (bas) |
| 1 | Débit en bauds | — Voir Tableau 2. | — |
| 2 | Débit en bauds | — Voir Tableau 2. | — |
| 3 | Longueur des données | 7 bits | 8 bits |
| 4 | Bit d’arrêt | 2 bits | 1 bit |
| 5 | Parité | — Voir Tableau 3. | — |
| 6 | Parité | — Voir Tableau 3. | — |
| 7 | Protocole | Xon/Xoff + DTR | DTR uniquement |
| 8 | Robuste Xon | Activé | Désactivé |
Tableau 2 : Paramètres de débit en bauds
| Sélecteur 1 | Sélecteur 2 | Pour RS-422A | Pour RS-232C |
| Bas | Bas | 57600 | 9600 |
| Haut | Bas | 9600 | 4800 |
| Bas | Haut | 1200 | 1200 |
| Haut | Haut | 19200 | 19200 |
Tableau 3 : Paramètres de parité
| Sélecteur 5 | Sélecteur 6 | Parité |
| Haut | Haut | Impaire |
| Haut | Bas | Paire |
| Bas | — | Sans parité |
Nota
- Les paramètres par défaut sont indiqués en gras.
- Si le paramètre robuste Xon est activé par le biais du sélecteur 8, l'imprimante transmet des signaux Xon à l'ordinateur auquel elle est connectée à une seconde d'intervalle jusqu'à ce qu'elle reçoive des données. Cette fonction n'est opérationnelle que si le sélecteur 7 réglant le paramètre Xon/Xoff plus DTR est activé (position haute).
Connexion du câble d'interface série
Nota
Cette section s'adresse uniquement aux modèles d'imprimante sur lesquels l'interface série a été installée.
Vous avez besoin d'un câble d'interface série doté d'un connecteur à 8 broches de type DIN pour connecter votre imprimante et votre ordinateur.
Nota
- Pour obtenir un câble d'interface série, adressez-vous à votre revendeur.
- Si vous utilisez un Macintosh, vous trouverez facilement le câble requis dans un magasin de matériel informatique près de chez vous. Procurez-vous un câble série Apple du nom de “Macintosh to ImageWriter II™” ou “Macintosh to Personal LaserWriter™ 300” ou encore le câble “Apple System Peripheral 8”. N’achetez pas un câble série appelé “Straight-through” ou “LocalTalk.”
- Si vous utilisez un PC, il vous faudra vous procurer un câble série spécial auprès de votre revendeur.. Si vous disposez d'un connecteur à 9 broches sur votre ordinateur, procurez-vous un câble portant le nom de "IBM AT to ImageWriter II". Si votre ordinateur est doté d'un connecteur à 25 broches, il vous faut un câble appelé "DB25 to ImageWriter II." Vous trouverez probablement ces câbles dans le rayon Apple Macintosh de votre revendeur informatique. Pour obtenir un complément d'information concernant les caractéristiques de l'interface, demandez conseil à votre revendeur.
Vous pouvez connecter simultanément un câble d'interface parallèle et un câble série. La fonction de commutation automatique d'interface vous permet de partager l'imprimante entre deux ordinateurs. Pour ce faire, connectez d'abord le câble d'interface parallèle ; puis, connectez le câble d'interface série selon la procédure suivante :
- Vérifiez que l'interrupteur est bien éteint.
Attention
Prenez soin de couper l'interrupteur général avant de procéder au branchement ou au débranchement des câbles d'interface, sinon vous risquez d'endommager votre imprimante.
- Enfichez le connecteur de l'interface parallèle dans le port parallèle de votre imprimante et immobilisez-le.
- Enfichez le connecteur de l'interface série dans le port série de votre ordinateur et immobilisez-le.
- Rallumez l'interrupteur d'alimentation.
MEMOIRE SUPPLEMENTAIRE (HL-1050 uniquement)
Les imprimantes HL-820/1020/1040 sont équipées en standard de 2.0 Mo de mémoire et il est impossible d'augmenter leur mémoire par l'installation de mémoire supplémentaire.
L'imprimante HL-1050 est dotée de 4 Mo de mémoire en standard et d'un emplacement destiné à l'insertion d'un module d'extension de mémoire disponible en option. La capacité de la mémoire de votre imprimante peut être portée à un total de 36 Mo par l'installation d'une barrette SIMM (Single In-line Memory Module) disponible dans le commerce.
Nota
Il est impossible d'augmenter la mémoire des imprimantes HL-820/1020/1040.
La mémoire supplémentaire peut s'avérer utile, voire nécessaire, si vous utilisez la fonction de Protection de page.
Mémoire minimum recommandée (mémoire résidente comprise)
Protection page = AUTO ou NON
| 300 ppp | 600 ppp | |
| Letter/A4 | 2 Mo | 2 Mo |
| Legal | 2 Mo | 2 Mo |
Protection page = Letter, A4 ou Legal
| 300 ppp | 600 ppp | |
| Letter/A4 | 2 Mo | 6 Mo |
| Legal | 3 Mo | 6 Mo |
Vous pouvez installer des SIMM du type suivant :
• 1 Moctet HITACHI HB56D25632B-6A, -7A
• 2 Moctets HITACHI HB56D51232B-6A, -7A
• 4 Moctets HITACHI HB56A132BV-7A, -7AL, -7B, -7BL
• 8 Moctets HITACHI HB56A232BT-7A, -7AL, -7B, -7BL
• 16 Moctets HITACHI HB56A432BR-6A, -7A
• 32 Moctets HITACHI HB56A832BS-6A, -7A
Cette imprimante accepte les SIMM ayant les caractéristiques suivantes :
Vitesse 60 nsec - 80 nsec
Hauteur 35,00 mm (1,38") ou moins
Sortie 32 bits ou 36 bits
Nota
La HL-1050 prend également en charge les graphiques DIB à une résolution de 1200 x 600 ppp sous Windows 95/98/3.1 par le biais du pilote d'imprimante fourni. En cas d'utilisation de cette fonction, nous vous recommandons d'augmenter la mémoire de l'imprimante afin d'éviter les erreurs de mémoire pleine susceptibles de se produire avec une résolution aussi élevée.
Nota
Votre imprimante ne dispose que d'un emplacement SIMM ; par conséquent, si vous souhaitez de nouveau augmenter la mémoire de votre imprimante après avoir installé une barrette SIMM dans l'emplacement en question, il vous faudra d'abord enlever la première SIMM installée. Ainsi par exemple, si vous avez augmenté la mémoire de votre imprimante de la capacité standard de 4 Mo à 12 Mo par l'ajout d'une SIMM de 8 Mo et si vous souhaitez désormais disposer d'une mémoire totale de 36 Mo, il vous faudra enlever la barrette SIMM de 8 Mo et la remplacer par une nouvelle SIMM de 32 Mo.
Installation de la barrette SIMM
Au moment de l'installation de la barrette SIMM, adoptez la procédure suivante :
- Eteignez l'interrupteur général de l'imprimante et débranchez le cordon d'alimentation de la prise secteur. Puis débranchez le câble d'interface de l'imprimante.
Fig. 4-3 Débranchez le cordon d'alimentation et le câble d'interface
Attention
Veillez à éteindre l'interrupteur général et à débrancher le cordon d'alimentation de l'imprimante avant d'installer ou d'enlever la barrette SIMM de la carte contrôleur.
- Dévissez les vis qui fixent à l'imprimante la platine arrière de la carte contrôleur afin d'extraire celle-ci.
Fig. 4-4 Retrait de la carte contrôleur
- Sortez la barrette SIMM de son emballage et tenez-la par les bords.
Attention
Les modules SIMM peuvent être endommagés par la moindre présence d'électricité statique. Ne mettez pas les doigts sur les puces mémoire ni sur la surface du module. Lors de la manipulation du module et avant de l'installer ou de l'extraire, il vous est conseillé de porter un bracelet antistatique ; sinon, touchez fréquemment la surface de l'emballage antistatique ou un panneau métallique de l'imprimante.
4. Installez la barrette SIMM dans son emplacement et faites délicatement pression pour la mettre à la verticale et l'enclencher en position.
Fig. 4-5 Installation d'une barrette SIMM
- Installez la carte contrôleur dans l'imprimante en la faisant coulisser dans les rails de guidage.
- Immobilisez la carte contrôleur au moyen des quatre vis.
- Rebranchez le câble d'interface de votre ordinateur. Branchez le cordon d'alimentation à la prise secteur et allumez l'interrupteur général de l'imprimante.
- Pour vous assurer du bon fonctionnement du module SIMM, réalisez un test d'impression "Imprimer Config." qui vous indiquera la capacité totale de mémoire installée.
CHAPITRE 5 ENTRETIEN
REEMPLACEMENT DE LA CARTOUCHE DE TONER
Une cartouche de toner permet d'imprimer environ 2.400 pages (format A4/Letter pour un taux de couverture de 5 %). Lorsque cette cartouche touche à sa fin, les témoins Alarm et Data (Toner) vous le signalent en s'allumant toutes les 5 secondes. Au départ, certains modèles sont fournis avec une cartouche de toner de démarrage qui doit être remplacée au bout de 1.000 pages.
Nota
- Le nombre de pages que vous pourrez réellement imprimer avec la cartouche varie en fonction de votre type de tirage moyen (à savoir lettre ordinaire, graphiques complexes, etc.)
- Il vous est conseillé de toujours conserver une cartouche de toner en réserve.
- Mettez la cartouche usagée au rebut en suivant la réglementation locale. Si vous ne la connaissez pas, consultez votre revendeur. Prenez soin de fermer hermétiquement la cartouche de toner de façon à ne pas renverser de poudre. Ne jetez pas la cartouche usagée avec les ordures ménagères.
- Il vous est conseillé de nettoyer l'imprimante lors du remplacement de la cartouche de toner. Voir la rubrique "NETTOYAGE DE L'IMPRIMANTE" plus loin dans ce chapitre.
Fig. 5-1 Indication d'un manque de toner
Attention
A partir du moment où vous recevez la première indication d'une insuffisance de toner, vous pouvez imprimer environ 100 pages. Lorsque les témoins Alarm et Data (Toner) clignotent en permanence, cela signale que la cartouche est vide. A ce stade, l'imprimante ne pourra continuer l'impression qu'une fois que vous aurez remplacé la cartouche par une neuve.
Attention
Maintenez le tambour à l'horizontale à l'issue du retrait de la cartouche de toner pour éviter tout renversement accidentel du toner.
Pour remplacer la cartouche de toner, adoptez la procédure suivante :
- Ouvrez le capot supérieur. Enlevez le tambour en le tenant de chaque côté et en le soulevant délicatement vers vous.
Fig. 5-2 Retrait du tambour
Nota
Il vous est conseillé de poser le tambour sur un morceau de papier à jeter ou sur un chiffon en cas de renversement accidentel du toner.
⚠ Avertissement
A l'issue d'une impression, certains composants internes de l'imprimante sont à très haute température. Lorsque vous ouvrez le capot supérieur de l'imprimante, prenez soin de ne jamais toucher aux zones hachurées indiquées sur le schéma ci-dessous.
Température élevée!
Fig. 5-3 Intérieur de l'imprimante

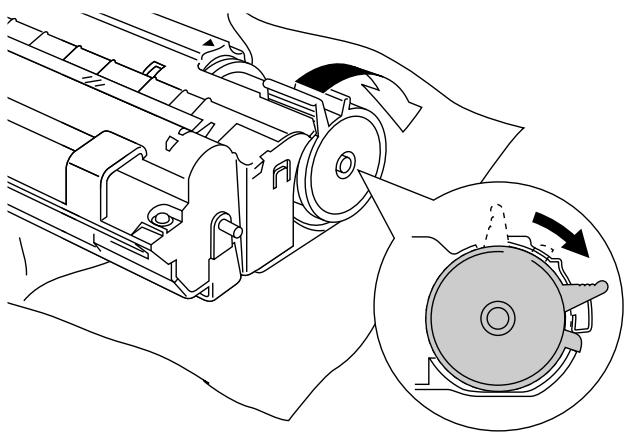

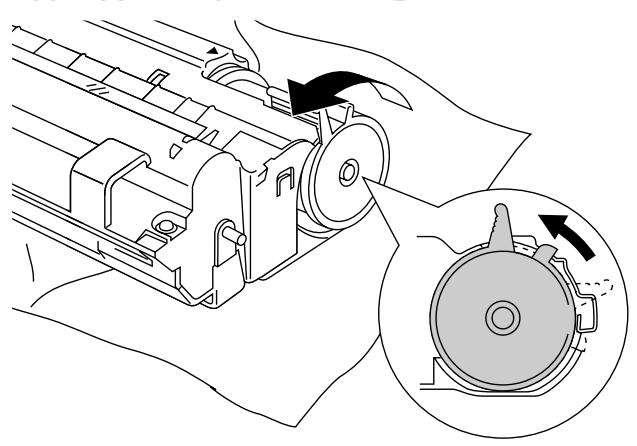

- Basculez délicatement le levier de la cartouche de toner vers l'avant jusqu'à sa butée.
Nota
La cartouche de toner ne peut pas être retirée tant que le volet n'est pas complètement fermé en rabattant le levier à fond vers l'avant de l'imprimante.
Fig. 5-4 Basculement du levier pour fermer le volet de la cartouche

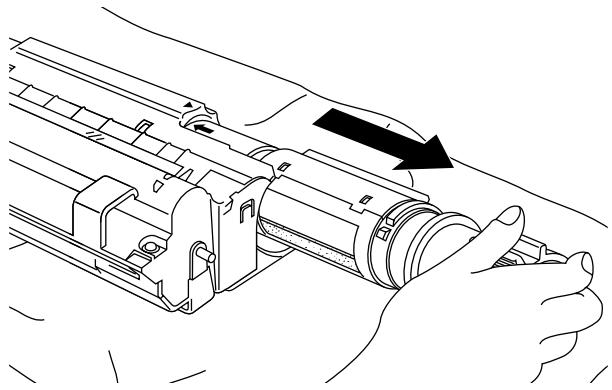

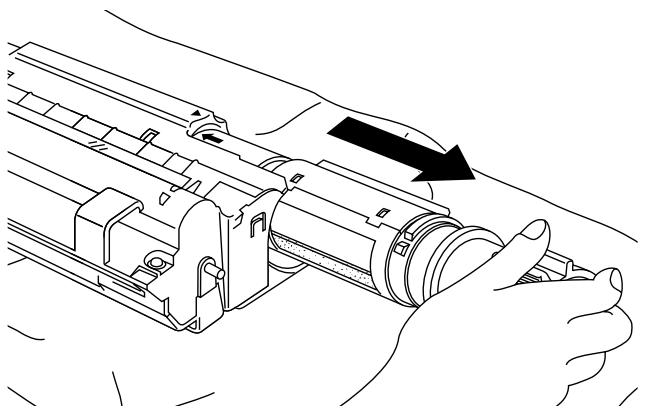

- Sortez délicatement la cartouche usagée du tambour.
Fig. 5-5 Retrait de la cartouche de toner usagée
Attention
Manipulez la cartouche de toner avec soin. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou lavez-les immédiatement à l'eau froide.
- Déballez la cartouche de toner neuve. Secouez-la délicatement cinq ou six fois puis ôtez la bande de protection.
Attention
- Ne déballez la cartouche neuve qu'une fois que vous êtes prêt à l'installer dans l'imprimante. La durée de vie d'une cartouche de toner est réduite si cette dernière est conservée hors de son emballage.
- N'utilisez que des cartouches de toner Brother agréées (série TN-300) spécialement formulées pour une qualité optimale d'impression. L'utilisation d'une autre marque peut entraîner l'annulation de la garantie de votre imprimante.
Fig. 5-6 Secouez la cartouche de toner Otez la bande de protection

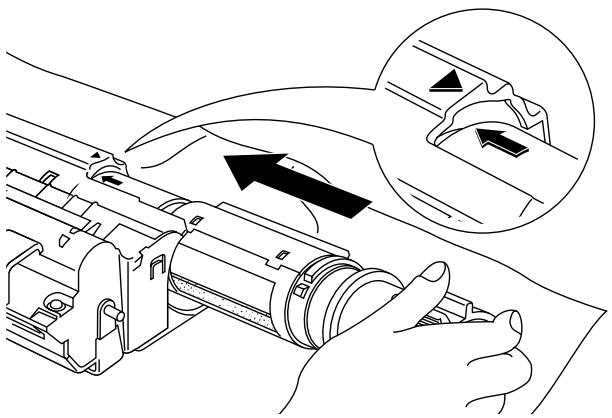

- Installez la cartouche neuve à l'intérieur du tambour, du côté droit. Veillez à ce que la barrette-guide de la cartouche s'aligne parfaitement avec la fente-guide du tambour et poussez la cartouche bien à fond dans le tambour de manière à ce que la cartouche et le tambour s'encastrent correctement.
Fig. 5-7 Installation de la cartouche de toner dans le tambour
- Repoussez délicatement le levier de la cartouche de toner jusqu'à sa butée.
Fig. 5-8 Basculement du levier afin d'ouvrir le volet de la cartouche
-
Mettez délicatement le tambour à l'envers.
-

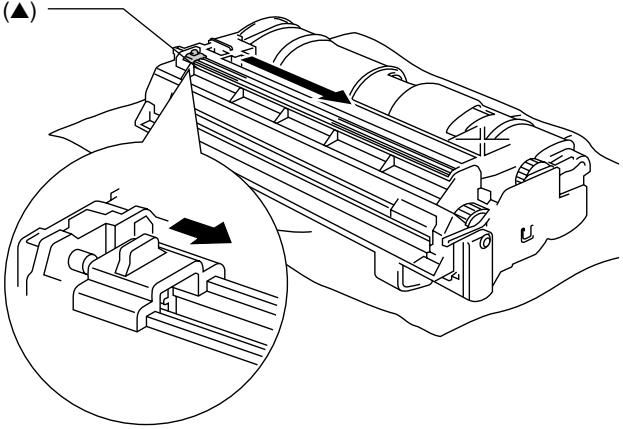

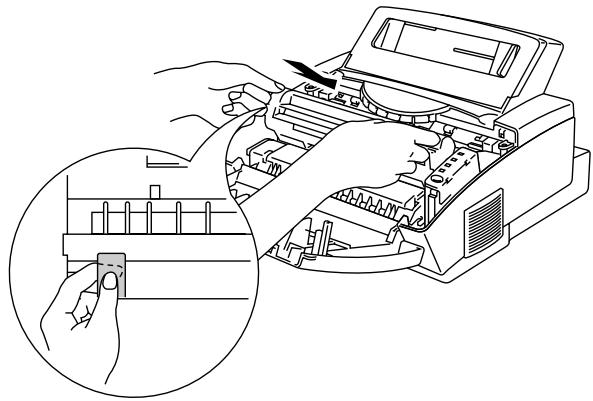

Nettoyez le fil corona primaire à l'intérieur du tambour en faisant délicatement coulisser la languette bleue plusieurs fois d'un côté à l'autre.
Fig. 5-9 Nettoyage du fil corona primaire
- Puis rallumez l'interrupteur général.
Fig. 5-10 Fermeture du capot supérieur
Pour créer les images à imprimer sur le papier, l'imprimante utilise un tambour. Le témoin Drum s'allume pour vous indiquer que la durée de vie du tambour touche à sa fin. Nous vous conseillons alors de vous munir d'un tambour neuf pour remplacer le tambour usagé. Ce témoin allumé, vous pourrez sans doute continuer d'imprimer quelque temps sans avoir à remplacer le tambour. Toutefois, si vous constatez une diminution notable de la qualité de vos tirages avant même l'allumage du témoin Drum, il vous est conseillé de remplacer le tambour.
Fig. 5-11 La durée de vie du tambour touche à sa fin
Attention
- Lors du retrait du tambour, manipulez-le avec précaution car il peut contenir du toner.
- Nous vous conseillons de nettoyer l'imprimante lors du remplacement du tambour. Voir la rubrique "NETTOYAGE DE L'IMPRIMANTE" plus loin dans ce chapitre.
Nota
Le tambour figure au rang des consommables et à ce titre il est nécessaire de le remplacer de temps à autre.
Un grand nombre de facteurs influencent la durée de vie effective du tambour, notamment la température, l'humidité, le type de papier et de toner utilisés, le nombre de pages moyen par tirage, etc... La durée de vie du tambour est évaluée à environ 20.000 pages pour des tirages moyens de 20 pages et à 8.000 pages pour des tirages d'1 page. Néanmoins, le nombre de pages que le tambour sera effectivement capable d'imprimer peut s'avérer nettement inférieur à ces estimations. Les nombreux facteurs qui déterminent la durée de vie effective du tambour échappant à notre contrôle, nous ne sommes pas en mesure de garantir le nombre minimum de pages que vous pourrez imprimer avec votre tambour.
Pour obtenir les meilleurs résultats, veillez à toujours utiliser un toner Brother agréé et utilisez votre imprimante dans un local propre, exempt de poussière et doté d'une ventilation adéquate.
Pour remplacer le tambour, adoptez la procédure suivante :
- Ouvrez le capot supérieur. Retirez le tambour usagé.
Fig. 5-12 Retrait du tambour
Avertissement
A l'issue d'une impression, certains composants internes de l'imprimante sont à très haute température. Lorsque vous ouvrez le capot supérieur, prenez soin de ne jamais toucher aux zones hachurées indiquées sur le schéma ci-dessous.
Température élevée!
Fig. 5-13 Intérieur de l'imprimante
- Otez la cartouche de toner du tambour usagé et conservez-la en lieu sûr. Pour obtenir un complément d'information, reportez-vous à la rubrique qui précède "REEMPLACEMENT DE LA CARTOUCHE DE TONER".
Nota
- Mettez le tambour usagé au rebut conformément à la réglementation locale. Si vous ne la connaissez pas, consultez votre revendeur. Prenez soin de fermer hermétiquement le tambour de façon à ne pas renverser de poudre de toner. Ne jetez pas le tambour usagé avec les ordures ménagères.
- Il vous est conseillé de placer le tambour sur un morceau de papier à jeter ou sur un chiffon en cas de renversement accidentel de toner.
Fig. 5-14 Retrait de la cartouche de toner
- Déballez le tambour et secouez-le délicatement cinq ou six fois en le maintenant à l'horizontale.
Fig. 5-15 Préparation du tambour
Attention

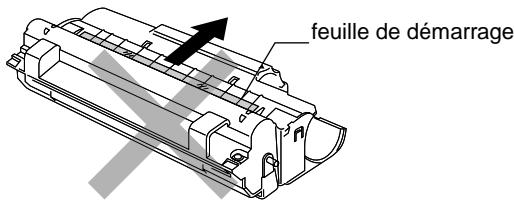

• N'enlevez pas la feuille de démarrage.
Fig. 5-16 N'enlevez pas la feuille de démarrage
- Ne déballez le tambour qu'une fois que vous êtes prêt à l'installer dans l'imprimante. Un tambour conservé hors de son emballage ou exposé à la lumière risque d'être endommagé.
-
Manipulez la cartouche de toner et le tambour avec précaution car ils contiennent du toner. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou lavez-les immédiatement à l'eau froide.
-
Installez la cartouche de toner dans le tambour neuf. Pour en savoir plus, reportez-vous à la rubrique qui précède “REEMPLACEMENT DE LA CARTOUCHE DE TONER”.
- Installez le tambour neuf dans l'imprimante.
Fig. 5-17 Installation du tambour

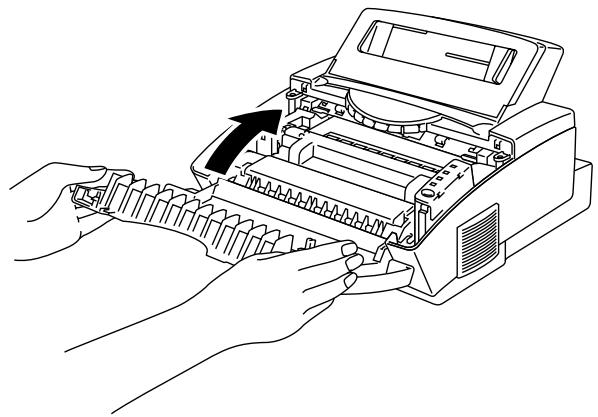

- Fermez le capot supérieur.
- Mettez l'imprimante sous tension à l'interrupteur général. L'imprimante éjecte automatiquement la feuille de démarrage. C'est l'éjection de cette feuille qui éteint le témoin d'alarme de tambour.

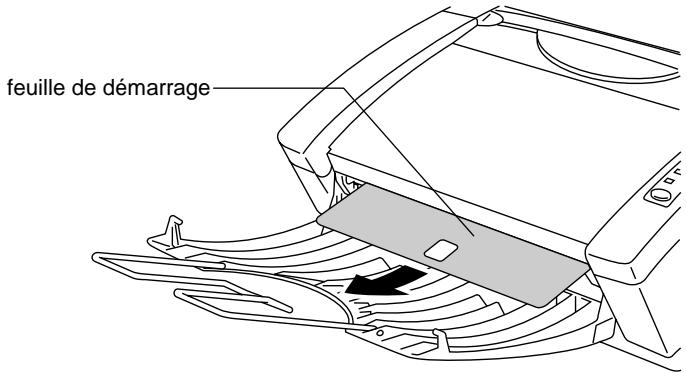

Fig. 5-18 Ejection de la feuille de démarrage
NETTOYAGE DE L'IMPRIMANTE
Il convient de nettoyer régulièrement l'intérieur et l'extérieur de l'imprimante. Si vos tirages présentent des traces de toner, nettoyez l'intérieur de l'imprimante et le tambour.
Nettoyage de l'extérieur de l'imprimante
Nettoyez l'extérieur de l'imprimante en adoptant la procédure ci-dessous :
- Eteignez l'interrupteur général de l'imprimante et débranchez le cordon d'alimentation.
Avertissement
L'intérieur de l'imprimante renferme des électrodes à haute tension. Avant de nettoyer l'imprimante, veillez à mettre son interrupteur général hors tension et à débrancher le cordon d'alimentation de la prise secteur.
Fig. 5-19 Mise hors tension de l'interrupteur et débranchement de l'imprimante
- Retirez le papier qui se trouve dans le bac multi-usage.
- Servez-vous d'un chiffon humide pour nettoyer l'imprimante.
Attention
Utilisez de l'eau ou des détergents neutres. Un nettoyage effectué avec des liquides volatils, tels que des diluants ou du benzène par exemple, risque d'abîmer l'aspect de votre imprimante.
- Avec un chiffon, essuyez les saletés et la poussière déposées sur l'extérieur de l'imprimante et sur le bac.
- Remettez le papier dans le bac multi-usage et rebranchez le cordon d'alimentation.
Nettoyage de l'intérieur de l'imprimante et du tambour
Pour nettoyer l'intérieur de l'imprimante et le tambour, adoptez la procédure suivante :
- Eteignez l'interrupteur général de l'imprimante et débranchez le cordon d'alimentation.
Avertissement
L'intérieur de l'imprimante renferme des électrodes à haute tension. Avant de nettoyer l'imprimante, veillez à mettre son interrupteur général hors tension et à débrancher le cordon d'alimentation de la prise secteur.
Fig. 5-20 Mise hors tension de l'interrupteur et débranchement de l'imprimante
- Ouvrez le capot supérieur de l'imprimante.
- Retirez le tambour de l'imprimante et mettez-le de côté.
Avertissement
A l'issue d'une impression, certains composants internes de l'imprimante sont à très haute température. Lorsque vous ouvrez le capot supérieur de l'imprimante, prenez soin de ne jamais toucher aux zones hachurées indiquées sur le schéma ci-dessous.
Température élevée!
Fig. 5-21 Intérieur de l'imprimante

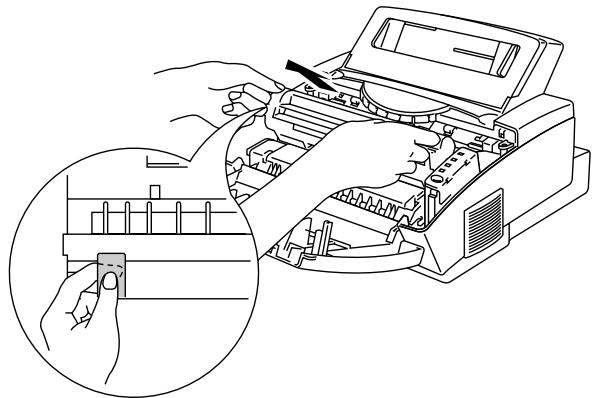

- Essuyez délicatement la fenêtre du scanner à l'aide d'un chiffon doux bien sec.
Fig. 5-22 Nettoyage de la fenêtre du scanner
Attention
- Ne mettez pas les doigts sur la fenêtre du scanner.
-
N'essuyez pas la fenêtre du scanner avec de l'alcool à brûler (isophorol).
-
Mettez délicatement le tambour à l'envers.
Attention
Manipulez le tambour avec précaution car il contient du toner. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou lavez-les immédiatement à l'eau froide.
Nota
Il vous est conseillé de poser le tambour sur un morceau de papier à jeter ou sur un chiffon en cas de renversement accidentel de toner.
- Nettoyez le fil corona primaire à l'intérieur du tambour en faisant délicatement glisser la languette d'un côté sur l'autre à plusieurs reprises.

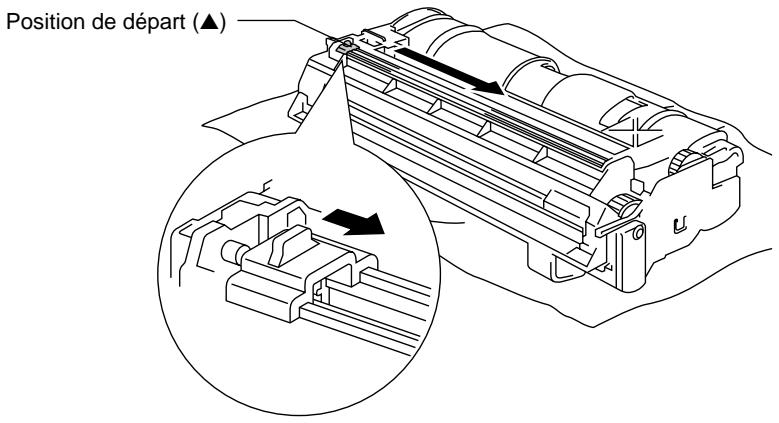

Position de départ (▲)
- Ramenez la languette à sa position de départ (repère ▲) avant de réinstaller le tambour.
Attention
Veillez à bien ramener la languette à sa position de départ, sinon vos tirages risquent de présenter des stries verticales.
-
Installez le tambour dans l'imprimante. Voir la rubrique qui précède "REEMPLACEMENT DU TAMBOUR".
-
Fermez le capot supérieur.
-
Rebranchez le cordon d'alimentation et rallumez l'interrupteur général de l'imprimante.
Attention
Si vous devez transporter l'imprimante, utilisez son emballage d'origine. Suivez les étapes ci-dessous pour remballer l'imprimante sinon vous risqueriez de l'endommager, ce qui pourrait annuler la garantie.
- Eteignez l'imprimante à l'interrupteur général et débranchez l'imprimante de la prise secteur. Enlevez le câble d'alimentation et l'extension métallique du support papier de l'imprimante.
- Ouvrez le capot supérieur.
- Enlevez l'ensemble tambour en vous reportant à la rubrique précédente.
Nota
Vous devez enlever l'ensemble tambour, cartouche de toner comprise.
Fig. 5-24 Retrait de l'ensemble tambour
- Placez l'ensemble tambour dans le sac plastique et scellez le sac sur toute sa longueur.
Fig. 5-25 Placement de l'ensemble tambour dans le sac plastique
- Fermez le capot supérieur ; rabattez l'extension métallique et fermez le plateau d'éjection.
- Enveloppez l'imprimante dans le sac en plastique et placez-la dans son carton d'emballage d'origine, protégée par le Styrofoam d'origine.
- Placez toute la documentation (guide et documents décrivant le motif du renvoi de l'imprimante) ainsi que l'ensemble tambour dans le carton d'emballage comme illustré ci-dessous.
- Fermez le carton avec du ruban adhésif.
Fig. 5-26 Remballage de l'imprimante
CHAPITRE 6 DEPISTAGE DES PANNES
NOTIFICATION DES ALARMES
Intervention Utilisateur
Si une erreur récupérable se produit, l'imprimante vous le signale en faisant clignoter le témoin Alarm en conjonction avec l'un des témoins décrits plus loin, ce qui correspond à une demande d'intervention utilisateur.
Localisez le problème et prenez les mesures qui s'imposent. Dans la plupart des cas, l'imprimante redevient automatiquement opérationnelle. Toutefois, il est parfois nécessaire de la réinitialiser au moyen du bouton du tableau de commande, comme indiqué ci-après.
| Témoin clignotant | Erreur | Solution |
| Paper Alarm | Bourrage papier | Supprimez le bourrage en vous reportant à la prochaine rubrique “BOURRAGES PAPIER” et appuyez sur leboutondu tableau de commande si l’imprimante ne reprend pas immédiatement l’impression. |
| Sans papier | Chargez le papier dans l’imprimante en vous reportant auChapitre 2et appuyez sur leboutondu tableau de commande. | |
| Erreur alim. | Rechargez le papier correctement et appuyez sur leboutondu tableau de commande. | |
| Toner Alarm (toutes les 5 secondes) | Toner insuf. | Indique que l’imprimante ne pourra imprimer qu’environ 100 pages supplémentaires avant l’épuisement total de la cartouche de toner. Préparez une cartouche de toner neuve. |
| Toner Alarm (Clignotement rapide) | Toner vide | Remplacez la cartouche de toner par une neuve en vous reportant auChapitre 5. |
En cas de détection d'une des erreurs indiquées ci-après, l'imprimante demande l'intervention de l'utilisateur en faisant clignoter le témoin
Alarm. Si vous utilisez l'imprimante en conjonction avec le pilote Windows fourni, le programme de contrôle d'état de l'imprimante s'affiche pour vous indiquer la nature de l'erreur à l'écran. En outre, les imprimantes HL-1040/1050 génèrent l'impression de certains messages d'erreur.
| Erreur | Solution |
| Capot ouvert | Fermez le capot supérieur de l’imprimante. |
| Surcharge imp. | Appuyez sur leboutondu tableau de commande pour imprimer les données qui restent stockées dans l’imprimante.Si vous utilisez le pilote Windows fourni, retentez l’opération après avoir activé le paramètre Reprise en cas d’erreur du menu IMPRIMER de votre logiciel. (Consultez la section d’aide du pilote d’imprimante Windows pour en savoir plus à ce sujet).HL-1050 uniquementAugmentez la mémoire de l’imprimante en installant une carte mémoire en option et activez la fonction de protection de page par l’intermédiaire du pilote Windows fourni ou du programme RPC.HL-1050 uniquementChangez les paramètres suivants dans le pilote Windows fourni et retentez l’opération. Le paramétrage optimal variera en fonction de votre document.Mode graphiqueMode TrueTypeUtiliser les polices TrueType de l’imprimanteSi l’erreur persiste, réduisez la complexité de votre document ou diminuez la résolution d’impression. |
| Mémoire pleine(HL-1040/1050 uniquement)Cette erreur ne se produit qu’en cas d’utilisation de DOS ou d’un ordinateur Macintosh. | Appuyez sur leboutondu tableau de commande pour imprimer les données qui restent stockées dans la mémoire de l’imprimante.Diminuez la résolution d’impression ou réduisez la complexité de votre document.HL-1050 uniquementAugmentez la mémoire de votre imprimante en installant une barrette SIMM disponible dans le commerce. |
| Erreur interface parallèle | Appuyez sur leboutondu tableau de commande pour reprendre l’impression.Vérifiez la connexion entre votre ordinateur et l’imprimante et vérifiez le câble d’interface. |
| Erreur param. interface série(HL-1040/1050 uniquement) | Appuyez sur leboutondu tableau de commande pour reprendre l’impression.Vérifiez les paramètres de communication, notamment le débit en bauds et le bit d’arrêt, définis pour votre ordinateur et votre imprimante. |
| Erreur parité interface série(HL-1040/1050 uniquement) | Appuyez sur leboutondu tableau de commande pour reprendre l’impression.Vérifiez les paramètres de communication, notamment la longueur des données et la parité, définis pour votre ordinateur et votre imprimante. |
| Erreur surcharge interface série(HL-1040/1050 uniquement) | Appuyez sur leboutondu tableau de commande pour reprendre l’impression.Il se peut que le câble d’interface soit endommagé. Consultez votre revendeur. |
| Surcharge tampon d’entrée interface série(HL-1040/1050 uniquement) | Appuyez sur leboutondu tableau de commande pour relancer l’impression.Vérifiez les paramètres de communication, tels que les protocoles de communication, définis pour votre ordinateur et votre imprimante.Si l’erreur persiste, il se peut que le câble d’interface soit endommagé. Consultez votre revendeur. |
Nota
Si l'imprimante ne fonctionne pas correctement, il vous est conseillé de la mettre hors tension à l'interrupteur général et de patienter quelques secondes avant de la remettre sous tension. Si le problème persiste, consultez votre revendeur ou notre technicien agréé.
Intervention Technicien
S'il se produit une erreur irrémédiable, l'imprimante vous invite à demander l'intervention d'un technicien en allumant simultanément tous les témoins en alternance avec les combinaisons de témoins décrites dans les tableaux ci-dessous :
| Intervention Technicien | Défaillance du fixateur | Défaillance du laser BD | Défaillance du scanner | Erreur ROM |
| Drum | ● | ○ | ● | ○ |
| Alarm | ○ | ● | ● | ○ |
| Ready | ○ | ○ | ○ | ● |
| Data | ○ | ○ | ○ | ○ |
| Intervention Technicien | Erreur D-RAM | Révision A | Révision B | Révision C |
| Drum | ● | ○ | ● | ○ |
| Alarm | ○ | ● | ● | ○ |
| Ready | ● | ● | ● | ○ |
| Data | ○ | ○ | ○ | ● |
| Intervention Technicien | Révision D | Révision E0 | Révision E1 | Révision P |
| Drum | ● | ○ | ● | ○ |
| Alarm | ○ | ● | ● | ○ |
| Ready | ○ | ○ | ○ | ● |
| Data | ● | ● | ● | ● |
| Intervention Technicien | Erreur NV-RAM | Erreur durée d'exécution UC | ||
| Drum | ● | ● | ||
| Alarm | ○ | ● | ||
| Ready | ● | ● | ||
| Data | ● | ● | ● ALLUME | ○ ETEINT |
Si vous constatez l'une des demandes d'intervention Technicien qui précèdent, mettez l'imprimante hors tension à l'interrupteur général et patientez quelques secondes avant de la remettre sous tension.
Si le problème persiste à l'issue de cette opération, consultez votre revendeur ou votre technicien agréé. Indiquez-lui la nature de l'erreur en vous référant aux tableaux qui précèdent.
Nota
Dans un premier temps, vérifiez que le capot supérieur et la carte contrôleur sont correctement installés.
Pour pouvoir supprimer un bourrage papier, vous devez déterminer l'endroit où le papier est resté coincé. Localisez le bourrage en vous reportant au schéma ci-dessous.
Fig. 6-1 Localisation d'un bourrage
Une fois le bourrage localisé, enlevez le papier coincé en vous reportant aux explications qui suivent. Une fois la totalité du papier coincé retirée de l'imprimante et si le capot supérieur est fermé correctement, l'imprimante reprendra sans doute l'impression automatiquement. Si ce n'est pas le cas, appuyez sur le bouton du tableau de commande.
Avertissement
A l'issue d'une impression, certains composants internes de l'imprimante sont à très haute température. Lorsque vous ouvrez le capot supérieur de l'imprimante, prenez soin de ne jamais toucher aux zones hachurées indiquées sur le schéma ci-dessous.
Fig. 6-2 Intérieur de l'imprimante
Attention
Pour tenter d'éliminer un bourrage, ne tirez pas sur une feuille de papier depuis le plateau d'éjection. Prenez soin d'ouvrir le capot supérieur sinon vous risquez de répandre du toner sur l'élément fixateur, auquel cas les prochaines pages de votre tirage pourraient présenter des taches de toner.
Fig. 6-3 Ne tirez pas le papier coincé depuis le plateau d'éjection
☐ Bourrage au niveau du bac papier multi-usage
S'il se produit un bourrage à l'intérieur du bac papier multi-usage, ouvrez le bac et tirez la feuille en cause vers le haut pour l'extraire du bac puis refermez celui-ci. Ouvrez également le capot supérieur et vérifiez qu'il ne reste pas de morceau de papier coincé à l'intérieur de l'imprimante en vous reportant à la section suivante.
Fig. 6-4 Bourrage au niveau du bac multi-usage
Si vous ne parvenez pas à ôter le papier coincé, consultez la section qui suit “Bourrage au niveau du tambour.”
□ Bourrage au niveau du tambour ou du plateau d'éjection
S'il se produit un bourrage au niveau du tambour, ouvrez le capot supérieur et enlevez le tambour. Puis, tirez sur la feuille coincée pour l'extraire de l'imprimante. Remettez le tambour en place et fermez le capot supérieur.
Fig. 6-5 Bourrage au niveau du tambour
□ Bourrage au niveau de l'élément fixateur
S'il se produit un bourrage au niveau de l'élément fixateur, ouvrez le capot supérieur et enlevez le tambour. Puis, tirez sur la feuille coincée pour l'extraire de l'élément fixateur. Remettez le tambour en place et fermez le capot supérieur.
Fig. 6-6 Bourrage à l'intérieur de l'imprimante
Cette section présente un certain nombre de problèmes et de solutions liés à l'utilisation de votre imprimante. En cas de problème, reportez-vous aux solutions préconisées correspondantes et prenez les mesures nécessaires.
Configuration matérielle de l'imprimante
| Problème | Solution |
| L’imprimante ne fonctionne pas. Tous les témoins sont éteints. | L’imprimante est peut-être en mode Veille. Appuyez sur leboutondu tableau de commande pour désactiver le mode Veille. Vérifiez que l’imprimante est bien branchée à une prise secteur sous tension et que l’interrupteur généralest également sous tension. |
| L’imprimante n’imprime pas. | Vérifiez les points suivants :L’imprimante est sous tension.Toutes les cales de protection ont bien été retirées.La cartouche de toner et le tambour sont installés correctement.Le câble d’interface est branché correctement entre l’imprimante et l’ordinateur.Le témoinAlarmclignote. Si c’est le cas, consultez la rubrique Intervention Utilisateur du présent guide.Le témoinReadyclignote. En cas de clignotement rapide, il se peut que l’imprimante soit en phase de refroidissement, auquel cas elle suspend momentanément l’impression pour permettre à sa température interne de baisser. Ouvrez le capot supérieur de manière à accélérer le refroidissement. |
Configuration de l'imprimante pour Windows
| Problème | Solution |
| Vous ne parvenez pas à imprimer depuis votre application. | Vérifiez que le pilote d’imprimante Windows fourni est installé et sélectionné depuis votre application.(HL-1040/1050)Si vous utilisez une interface série, vérifiez la position du commutateur à glissière de l’interface série et vérifiez si les commutateurs DIP sont paramétrés correctement pour l’interface. |
| Une erreur de Mémoire pleine se produit parfois. Comment faire pour la rectifier ? | Diminuez la résolution d’impression ou réduisez la complexité de votre document et retentez l’opération.(HL-1050)Augmentez la mémoire de l’imprimante en installant une barrette SIMM disponible dans le commerce.(HL-1050)Changez les paramètres suivants dans le pilote Windows fourni et retentez l’opération. Le paramétrage optimal variera en fonction de votre document.Mode graphiqueMode TrueTypeUtiliser les polices TrueType de l’imprimante |
| Une erreur “Surcharge imp.” se produit parfois lors de l’impression de certains documents depuis Windows. | Si vous utilisez le pilote Windows fourni, activez la reprise en cas d’erreur dans la boîte de dialogue Configuration avant de retenter l’opération.Diminuez la résolution d’impression ou réduisez la complexité de votre document avant de retenter l’opération.(HL-1050)Augmentez la mémoire de l’imprimante en installant une barrette SIMM disponible dans le commerce et activez la fonction de Protection de page dans le pilote Windows fourni.(HL-1050)Changez les paramètres suivants dans le pilote Windows^TM fourni et retentez l’opération. Le paramétrage optimal variera en fonction de votre document.Mode graphiqueMode TrueTypeUtiliser les polices TrueType de l’imprimante |
Configuration de l'imprimante pour DOS (HL-1040/1050 uniquement)
| Problème | Solution |
| Vous ne parvenez pas à imprimer depuis votre application. | Vérifiez que les paramètres d’interface de votre application DOS correspondent à ceux de votre imprimante : par exemple, si vous utilisez un câble d’imprimante parallèle, votre port d’imprimante est sans doute à configurer sur LPT1 dans votre application DOS.Vérifiez que l’imprimante ne présente aucune indication d’alarme.Vérifiez que c’est bien l’imprimante adaptée qui est sélectionnée dans votre application.La HL-820/1020 ne peut pas imprimer depuis des applications DOS.Si vous utilisez une interface série, vérifiez que c’est bien l’interface série RS-232C qui est sélectionnée au moyen du commutateur à glissière. Vérifiez également que les paramètres d’interface sont correctement réglés au moyen des commutateurs DIP. Vérifiez que les paramètres série de débit en bauds, de parité et de bit d’arrêt de votre imprimante correspondent à ceux de votre logiciel. |
| L’imprimante fonctionne mais elle imprime des données incorrectes. Parfois elle n’imprime que quelques caractères puis elle éjecte la page, etc... | L’émulation sélectionnée depuis votre application ne correspond pas à celle choisie pour l’imprimante. Vérifiez l’émulation sélectionnée sous votre application et la configuration de l’imprimante.N’oubliez pas que l’imprimante prend en charge trois types d’émulation très répandus : HL-1040 (HP LaserJet IIP, Epson FX-850 et IBM Proprinter XL) HL-1050 (HP LaserJet 6L/6P, Epson FX-850 et IBM Proprinter XL). Nous vous conseillons de choisir l’émulation HP puis de sélectionner l’imprimante HP LaserJet IIP (avec la HL-1040) ou l’imprimante HP LaserJet 6P/6L (avec la HL-1050) dans votre application. |
| L’imprimante n’imprime pas lorsque vous appuyez sur la touche Impr. écran du clavier. (témoin Data allumé) | Appuyez sur leboutondu tableau de commande. Les données ont bien été envoyées à l’imprimante mais celle-ci n’a pas reçu de commande d’éjection de page ; la fonction d’impression d’écran ne transmet pas cette commande. |
| L’imprimante imprime la première partie du document mais n’en imprime pas la dernière page.(témoin Data allumé) | Ce problème est courant avec les logiciels de gestion de base de données ou les tableurs qui ne sont pas correctement configurés. Les données sont envoyées à l’imprimante sans commande d’éjection de page. Appuyez sur leboutondu tableau de commande pour éjecter la page. Puis demandez au fournisseur de votre logiciel comment ajouter une commande d’éjection de page (ou Form Feed) à la fin d’une tâche d’impression. |
| Comment faire pour modifier les paramètres utilisateur ou les paramètres par défaut de l’imprimante ? | Utilisez le programme de console d’imprimante à distance (RPC). |
Configuration de l'imprimante pour un ordinateur Apple Macintosh lorsque l'interface série en option RS-100M est installée sur votre imprimante (HL-1040/1050 uniquement)
| Problème | Solution |
| Vous ne parvenez pas à imprimer depuis votre application. | Vérifiez que le pilote d’imprimante Macintosh fourni est installé dans le dossier Système et qu’il a été sélectionné avec le Sélecteur.Vérifiez que l’option PORT du Sélecteur correspond au port physique auquel est relié le câble de l’imprimante.Le commutateur à glissière de la carte d’interface en option doit être positionné sur Apple (RS-422A).Vérifiez le type de câble d’imprimante utilisé : vous ne pouvez employer ni un câble LocalTalk ni un câble Straight-Through. Pour en savoir plus sur le type de câble d’imprimante à utiliser, consultez le Chapitre 4. |
Manipulation du papier
| Problème | Solution |
| L’imprimante ne charge pas le papier. | Vérifiez si le message “Sans papier” est affiché sur votre ordinateur ou si les témoins Alarm et Paper du tableau de commande de l’imprimante clignotent. Si c’est le cas, le bac papier multi-usage est peut-être vide ou mal installé. S’il est vide, introduisez une nouvelle pile de papier dans le bac.Si le bac contient du papier, veillez à ce que les feuilles soient bien droites. Si le papier est gondolé, vous devez l’aplatir avant de lancer l’impression. Parfois, il est utile de sortir la pile du chargeur, de la changer de côté et de la remettre dans le bac.Réduisez la quantité de papier introduite dans le bac multi-usage et retentez l’opération. |
| L’imprimante ne charge pas le papier par la fente d’alimentation manuelle. | Réintroduisez le papier en le poussant bien à fond, une feuille à la fois. |
| Comment charger des enveloppes ? | Il est possible de charger des enveloppes à partir du bac multi-usage ou de la fente d’alimentation manuelle. Votre application doit être configurée en fonction de la taille des enveloppes utilisées. Ceci s’effectue généralement depuis le menu de configuration de page ou de document de votre logiciel. Consultez le guide de votre application. |
| Quel type de papier est-il possible d’utiliser ? | Vous pouvez utiliser du papier ordinaire, des enveloppes, des transparents, des étiquettes ou des feuilles d’agenda. Pour un complément d’information sur le chargement du papier, consultez la rubrique “Manipulation du papier” au Chapitre 2. |
| Comment faire pour éliminer un bourrage ? | Consultez la rubrique “BOURRAGES PAPIER” dans ce chapitre. |
Impression
| Problème | Solution |
| L'imprimante imprime de manière imprévisible ou elle imprime des documents inexploitables. | Mettez l'imprimante hors tension puis rallumez-la au bout de quelques secondes pour réinitialiser l'imprimante.Vérifiez que votre logiciel est configuré correctement pour l'imprimante en contrôlant les paramètres d'impression dans votre application.(HL-1040/1050)Vérifiez les paramètres d'émulation. Si vous le pouvez, utilisez le programme RPC fourni et servez-vous en pour modifier les paramètres en fonction des besoins. Vous pouvez également imprimer la liste des paramètres actifs en utilisant le programme RPC ou le tableau de commande de l'imprimante.(HL-1040/1050)Vérifiez que le type et la configuration de l'interface correspondent à votre ordinateur. Prenez soin d'utiliser l'interface série RS-422A pour un ordinateur Macintosh et l'interface série RS-232C pour un PC. Consultez la rubrique “CARTE D'INTERFACE SERIE RS100M” au Chapitre 4. |
| L'imprimante ne peut pas imprimer des pages complètes. Le message d'erreur “Surcharge imp.” s'affiche. | La tâche d'impression reçue par l'imprimante est très complexe et cette dernière ne peut en traiter qu'une partie. Pour résoudre ce problème:Si vous utilisez Windows 95/98 ou Windows 3.1 avec le pilote d'imprimante fourni, consultez la rubrique “Configuration de l'imprimante pour Windows”.Essayez de réduire la complexité de votre document ou diminuez la résolution d'impression. |
| L'imprimante imprime correctement les premières pages d'un document mais il manque du texte sur les pages qui suivent.(HL-1040/1050 uniquement) | Ce problème est généralement lié au paramétrage de l'interface série. Votre ordinateur ne reconnaît pas la totalité du signal du tampon d'entrée de l'imprimante. Il se peut que votre câble série soit mal câblé ou trop long ou encore que l'interface série de votre ordinateur soit mal paramétrée. |
| L'imprimante ne parvient pas à imprimer la totalité des pages d'un document. Le message "Mémoire pleine " s'affiche.(HL-1040/1050 uniquement) | (HL-1050)Changez les paramètres suivants dans le pilote Windows fourni et retentez l'opération. Le paramétrage optimal variera en fonction de votre document.Mode graphiqueMode TrueTypeUtiliser les polices TrueType de l'imprimanteRéduisez la qualité graphique ou le nombre de corps de polices depuis votre application.Diminuez la résolution d'impression.Réduisez la complexité de votre document et retentez l'opération.(HL-1050)Augmentez la mémoire de l'imprimante en installant une barrette SIMM disponible dans le commerce et activez la fonction de Protection de page par le biais du pilote Windows fourni. |
| L'imprimante ne parvient pas à imprimer la totalité des pages d'un document. Le message "Mémoire pleine " s'affiche.(HL-1040/1050 uniquement) | (HL-1050)Augmentez la mémoire de l'imprimante en installant une barrette SIMM disponible dans le commerce.Diminuez la résolution d'impression.Réduisez la complexité de votre document et retentez l'opération.Réduisez la qualité graphique ou le nombre de corps de police depuis votre application. |
| Les en-têtes ou pieds de page du document apparaissent à l'écran mais ne s'impriment pas. | La plupart des imprimantes laser sont dans l'impossibilité matérielle d'imprimer sur la totalité du format sélectionné. En principe, la zone non imprimable correspond à deux lignes de texte en partant du haut de la page et deux lignes de texte en partant du bas (ce qui laisse une zone imprimable de 62 lignes). Ajustez les marges supérieure et inférieure de votre document en tenant compte de cette restriction. |
Qualité d'impression
Attention
Vous éliminerez vos problèmes de qualité d'impression en remplaçant le tambour par un neuf si le témoin Drum est allumé. Ce témoin signale que la durée de vie du tambour touche à sa fin.
| Problème | Solution |
Les pages imprimées comportent des stries blanches. Fig. 6-7 Stries blanches ou images trop claires | Vous pourrez peut-être résoudre ce problème en essuyant la fenêtre du scanner à l’aide d’un chiffon doux. (Voir la rubrique “Nettoyage de l’intérieur de l’imprimante et du tambour” au Chapitre 5.)Si le problème persiste et si le témoin Drum reste allumé à l’issue du nettoyage, remplacez le tambour par un neuf. |
Des taches de toner ou des stries verticales apparaissent sur les documents imprimés. Fig. 6-8 Stries sombres ou taches de toner | Nettoyez l’intérieur de l’imprimante et le fil corona primaire de la cartouche de toner. Voir la rubrique “Nettoyage de l’intérieur de l’imprimante et du tambour” au Chapitre 5.Vérifiez que la languette du fil corona est bien à sa position de départ.Si le problème persiste et si le témoin Drum est toujours allumé à l’issue du nettoyage, remplacez le tambour par un neuf. |
Les textes noirs ou les graphiques présentent des taches blanches. Fig. 6-9 Taches blanches | Veillez à utiliser du papier ayant les caractéristiques recommandées. La rugosité du support ou son épaisseur peuvent être à l’origine du problème.Si le problème persiste et si le témoin Drum est toujours allumé à l’issue du nettoyage, remplacez le tambour par un neuf. |
Le toner se disperse et macule la page imprimée.  Fig. 6-10 Dispersion de toner | Nettoyez l’intérieur de l’imprimante. Consultez la rubrique “Nettoyage de l’intérieur de l’imprimante et du tambour” au Chapitre 5.Vérifiez la conformité des caractéristiques du papier utilisé.Si le problème persiste et si le témoinDrumestallumé, remplacez le tambour par un neuf. |
Toute la page est imprimée en noir. Fig. 6-11 Page noire | Essuyez les bornes électriques en vous reportant à la rubrique “Nettoyage de l’intérieur de l’imprimante et du tambour” au Chapitre 5. N’imprimez jamais sur du papier thermo-sensible car vous rencontrerez ce problème.Si le problème persiste et si le témoinDrumesttoujours allumé à l’issue du nettoyage, remplacez le tambour par un neuf. |
Rien ne s’imprime sur la page. Fig. 6-12 Page blanche | Vérifiez que la cartouche de toner n’est pas vide.Essuyez les bornes électriques en vous reportant à la rubrique “Nettoyage de l’intérieur de l’imprimante et du tambour” au Chapitre 5.Vérifiez qu’il ne reste pas de morceaux de papier sur la fenêtre du scanner. |
Les pages imprimées sont maculées à intervalles réguliers.  Fig. 6-13 Exemple de traces à intervalles réguliers | Il se peut que le problème disparaisse tout seul. Essayez d’imprimer plusieurs pages de suite pour éliminer le problème, surtout s’il y a longtemps que vous vous êtes servi de votre imprimante.Si la surface du tambour a été rayée, remplacez le tambour par un neuf.Si le problème persiste, il se peut que le tambour ait été rayé ou endommagé par une exposition excessive à la lumière. Dans ce cas, remplacez le tambour par un neuf. |
Les pages imprimées présentent des zones floues au centre ou sur les côtés. Fig. 6-14 Page floue | Les conditions ambiantes, telles qu'une température élevée ou l'humidité, peuvent être à l'origine de ce problème.Assurez-vous que l'imprimante est positionnée sur une surface plane et à l'horizontale.Enlevez le tambour, y compris la cartouche de toner. Secouez l'ensemble d'un côté sur l'autre.Vous éliminerez peut-être le problème en essuyant la fenêtre du scanner à l'aide d'un chiffon doux.(Voir la rubrique “Nettoyage de l'intérieur de l'imprimante et du tambour.”)Si le problème persiste et si le témoinDrumest toujours allumé à l'issue du nettoyage, remplacez le tambour par un neuf. |
Les pages imprimées présentent des impressions fantômes. ____Fig. 6-15 Impressions fantômes | Vérifiez la conformité des caractéristiques du papier utilisé. La rugosité ou l'épaisseur du support peuvent être à l'origine de ce problème.Vérifiez que vous avez sélectionné le type de support adéquat au niveau du pilote d'imprimante. |
Nota
Le tambour figure au rang des consommables ; il convient donc de le remplacer périodiquement.
CHAPITRE 7 ANNEXE
CARACTERISTIQUES DE L'IMPRIMANTE
Impression
| Méthode d'impression | Electrophotographie par balayage de rayon laser à semi-conducteurs |
| Laser | Longueur d'onde : 780 nmSortie : 5 mW maxi. |
| Résolution | HL-820/1020 : 600 points/pouce(sous le Système d'impression Brother pour Windows)HL-1040: 600 points/pouce(sous le Système d'impression Brother pour Windows/sous le logiciel PCL5e de Brother pour une fenêtre DOS sous Windows)300 points/pouce(sous DOS, Apple Macintosh ou autre système d'exploitation)HL-1050 : 1200 (H) x 600 (V) points/pouce(pour les graphiques DIB sous Windows)600 x 600 points/pouce (pour Windows et DOS)300 x 300 points/pouce(Apple Macintosh avec la carte RS-100M en option) |
| Qualité d'impression | Mode d'impression normalMode d'impression économique (jusqu'à 25 % ou 50 % d'économie de toner) |
| Vitesse d'impression | HL-820 : Jusqu'à 8 pages/minuteHL-1020/1040/1050 : Jusqu'à 10 pages/minute(papier au format A4 ou Letter chargé à partir du bac papier multi-usage)NOTA : la vitesse maximale d'impression est obtenue par l'impression de plusieurs exemplaires d'une même page. La vitesse d'impression peut varier en fonction du type d'interface, de l'émulation, de la puissance de traitement de l'ordinateur, de la mémoire affectée à la tâche d'impression, de la taille du papier et de la qualité graphique utilisées. |
| Préchauffage | 30 secondes maxi. à 23°C (73,4°F)(La durée du préchauffage est tributaire de la température et de l'humidité ambiantes.) |
Première impression 15 secondes (papier au format A4 ou Letter chargé à partir du bac papier multi-usage)
Moyen d'impression Toner en cartouche : Durée de vie : 2.400 pages pour une cartouche de toner neuve 1.000 pages pour une cartouche de toner de démarrage (pour l'impression de papier au format A4 ou Letter moyennant un taux de couverture de 5 %)
NOTA : la durée de vie d'une cartouche de toner est tributaire du type moyen des travaux d'impression réalisés.
Tambour : Durée de vie : 20.000 pages à raison de tirages moyens de 20 pages 8.000 pages à raison de tirages moyens d'1 page
NOTA : de nombreux facteurs influencent la durée de vie effective du tambour, notamment la température, l'humidité, le type de papier et de toner utilisés, le nombre moyen de pages par tirage, etc...
Fonctions
Polices TrueType sur disquettes/CD-ROM Polices logicielles compatibles TrueType pour Windows sur les disquettes/le CD-ROM fournis
Emulation HL-820/1020 : Système d'impression Brother pour Windows HL-1040 : Système d'impression Brother pour Windows, Sélection automatique d'émulation entre HP LaserJet IIP (PCL niveau 4), EPSON FX-850 ou IBM Proprinter XL
HL-1050 : Système d'impression Brother pour Windows, Sélection automatique d'émulation entre HP LaserJet 6P (PCL niveau 6), EPSON FX-850 ou IBM Proprinter XL
Pilote d'imprimante Pilote Windows 3.1/3.11, Windows 95/98 et Windows NT 4.0, prenant en charge le mode de compression des données inédit de Brother et la fonction de communication bidirectionnelle Pilote Macintosh disponible en option pour System 6.0.7 ou version ultérieure (HL-1040/1050 uniquement)
Interface Parallèle bidirectionnelle Interface USB (HL-1050 uniquement) Une interface série RS-422A/RS-232C (RS-100M) est disponible en option. (HL-1040/1050 uniquement)
Mémoire
Extensible à 36 Mo par l'installation d'une
barrette SIMM disponible dans le commerce
Diagnostic
Programme de diagnostic automatique
Caractéristiques électriques et mécaniques
| Alimentation électrique | Etats-Unis et Canada : Europe et Australie : | 110 -120 V CA, 50/60 Hz220-240 V CA, 50/60 Hz |
| Consommation électrique : Impression: Attente : Veille : | 280 W maxi.60 W maxi.13 W maxi. | |
| Niveau de bruit | Impression : Veille : | 49 dB A maxi.33 dB A maxi. |
| Température | Fonctionnement : Stockage : | de 10 à 32,5°C (de 50 à 90,5°F)de 0 à 40°C (de 38 à 104°F) |
| Humidité | Fonctionnement : Stockage : | de 20 à 80 % (sans condensation)de 20 à 80 % (sans condensation) |
| Dimensions (L x H x P) | 390 x 245 x 365 mm (14,4 x 9,8 x 13,9 pouces)(plateau d’éjection fermé.) | |
| Poids | 7,2 kg environ (14,3 lb.) tambour compris | |
SPECIFICATIONS DE L'INTERFACE PARALLELE
Nota
Pour garantir la meilleure qualité d'impression, utilisez un câble parallèle compatible avec la norme IEEE1284 entre votre imprimante et votre ordinateur. Seuls les câbles à la norme IEEE 1284 prennent en charge toutes les fonctions d'impression évoluées que vous offrent votre imprimante, telles que la communication bidirectionnelle par exemple.
Ces câbles sont clairement identifiés par la mention “IEEE-1284”.
Connecteur d'interface
Côté imprimante : Amphenol FCN-685J036-L/X ou
équivalent
Un câble blindé doit être utilisé.
Affectation des broches
| Broche No. | Signal | Direction | Broche No. | Signal | Direction |
| 1 | DATA STROBE | Entrée | 19 | 0V (S.G.) | - |
| 2 | DATA 1 | Entrée | 20 | 0V (S.G.) | - |
| 3 | DATA 2 | Entrée | 21 | 0V (S.G.) | - |
| 4 | DATA 3 | Entrée | 22 | 0V (S.G.) | - |
| 5 | DATA 4 | Entrée | 23 | 0V (S.G.) | - |
| 6 | DATA 5 | Entrée | 24 | 0V (S.G.) | - |
| 7 | DATA 6 | Entrée | 25 | 0V (S.G.) | - |
| 8 | DATA 7 | Entrée | 26 | 0V (S.G.) | - |
| 9 | DATA 8 | Entrée | 27 | 0V (S.G.) | - |
| 10 | ACKNLG | Sortie | 28 | 0V (S.G.) | - |
| 11 | BUSY | Sortie | 29 | 0V (S.G.) | - |
| 12 | PE | Sortie | 30 | 0V (S.G.) | - |
| 13 | SLCT | Sortie | 31 | INPUT PRIME | Entrée |
| 14 | AUTO FEED | Entrée | 32 | FAULT | Sortie |
| 15 | N.C. | - | 33 | N.C. | - |
| 16 | 0V (S.G.) | - | 34 | N.C. | - |
| 17 | 0V (S.G.) | - | 35 | N.C. | - |
| 18 | +5V | - | 36 | SLCT IN | Entrée |
Nota
Pour utiliser la fonction de communication bidirectionnelle, il est indispensable d'utiliser un câble d'interface ayant le brochage ci-dessus.
Fig. A-1 Câble d'interface parallèle
INTERFACE USB (UNIVERSAL SERIAL BUS) (HL-1050 uniquement)
Connecteur d'interface
Affectation des broches
| Broche No. | Signal | |
| 1 | Vcc (+5 V) | |
| 2 | - Données | Données série - |
| 3 | + Données | Données série + |
| 4 | Terre | |
POLICES RESIDENTES
Les polices bitmap qui suivent sont résidentes dans l'imprimante.
Nota
L'imprimante HL-820/1020 ne comporte aucune police résidente.
HL-1040 :
Polices bitmap
| Brougham 10 (corps 12) | droit/normal |
| droit/gras | |
| italique/normal | |
| italique/gras | |
| Brougham 12 (corps 10) | droit/normal |
| droit/gras | |
| italique/normal | |
| italique/gras | |
| Letter Gothic 16.66 (corps 8.5) | droit/normal |
| droit/gras | |
| italique/normal | |
| italique/gras |
(Toutes ces polices sont disponibles en orientation Portrait et Paysage.)
HL-1050 :
Polices bitmap
Cette imprimante est dotée des polices bitmap suivantes. Ces polices peuvent être utilisées avec les modes HP LaserJet 6P, EPSON FX-850 et IBM Proprinter XL. Elles ont les caractéristiques ci-après :
- Letter Gothic 16.66 Normal, Italique, Gras, Italique-gras (Portrait & Paysage)
• OCR-A(Portrait & Paysage)
• OCR-B(Portrait & Paysage)
Polices vectorielles
Les polices vectorielles suivantes peuvent être utilisées avec les modes HP LaserJet 6P, EPSON FX-850 et IBM Proprinter XL.
Polices compatibles Intellifont
- Alaska (Extragras)
• Antique Oakland (Oblique, Gras)
• Brougham (Oblique, Gras, Gras oblique)
• Cleveland Condensé - Connecticut
• Guatemala Antique (Italique, Gras, Italique gras)
• Letter Gothic (Oblique, Gras) - Maryland
• Oklahoma (Oblique, Gras, Gras oblique)
• PC Tennessee Roman (Italique, Gras, Italique gras)
• PC Brussels Light (Italique, Demi-gras, Italique demi-gras)
• Utah (Oblique, Gras, Gras oblique)
• Utah Condensed (Oblique, Gras, Gras oblique)
Polices compatibles TrueType sous Windows 3.1 de Microsoft
- BR Symbol
• Helsinki (Oblique, Gras, Gras oblique)
• Tennessee Roman (Italique, Gras, Italique gras)
• W Dingbats
JEUX DE CARACTERES ET DE SYMBOLES
Jeux de symboles OCR (HL-1050 uniquement)
Lorsque la police OCR-A ou OCR-B est sélectionnée, c'est toujours le jeu de symboles correspondant qui est utilisé.
OCR-A
OCR-B
Mode HP LaserJet IIP (HL-1040)
- ISO14 JIS ASCII
- ISO57 Chinois
• ISO11 Suédois - HP Espagnol
• ISO17 Espagnol
• ISO10 Suédois
• ISO16 Portugais - ISO84 Portugais
• ISO85 Espagnol -
PC-8
-
PC-8 D/N
• PC-8 Turc - PC-850
- PC-852
- PC-860
- PC-863
- PC-865
- Roman 8
• ISO Latin 1 (ECMA-94)
• ISO60 Norvégien 1
• ISO61 Norvégien 2
- ISO4 UK
• ISO25 Français
• ISO69 Français
- HP Allemand
- ISO21 Allemand
- ISO15 Italien
- ISO6 ASCII
• Légal
- ISO2 IRV
Mode HP LaserJet 6P (HL-1050)
- Roman 8 (8U)
• ISO Latin1 (0N) - ISO Latin2 (2N)
• ISO Latin5 (5N)
• ISO Latin6 (6N)
• PC-8 (10U)
• PC-8 D/N (11U)
• PC-850 (12U)
• PC-852 (17U)
• PC-775 (26U)
• PC-1004 (9J)
• PC-8 Turc (9T)
• Windows Latin1 (19U)
• Windows Latin2 (9E)
• Windows Latin5 (5T)
• Windows Baltic (19L)
• Légal (1U)
• Ventura Math (6M)
- Ventura Intl (13J)
- Ventura US (14J)
• PS Math (5M)
- PS Text (10J)
- Math-8 (8M)
• Pi Font (15U)
• MS Publishing (6J)
- Windows 3.0 (9U)
- Desktop (7J)
• MC Text (12J)
- Symbol (19M)
• Windings (579L)
- ISO2 IRV
- ISO4 UK
- ISO6 ASCII
• ISO10 Suédois
• ISO11 Suédois
• ISO14 JIS ASCII - ISO15 Italien
• ISO16 Portugais
• ISO17 Espagnol - ISO21 Allemand
• ISO25 Français - ISO57 Chinois
• ISO60 Norvégien
• ISO61 Norvégien
• ISO69 Français
• ISO84 Portugais
• ISO85 Espagnol - HP Allemand
• HP Espagnol
Mode EPSON (HL-1040/1050)
| US ASCIIPC-8PC-8 D/NPC-850PC-852PC-860PC-863PC-865 | PC-8 TurcAllemandUK ASCII IFrançais IDanois IItalieEspagnolSuédois | JaponaisNorvégienDanois IITUK ASCII IIFrançais IINéerlandaisSud-africain |
Mode IBM (HL-1040/1050)
| PC-8 | PC-852 | PC-865 |
| PC-8 D/N | PC-860 | PC-8 Turc |
| PC-850 | PC-863 |
Nota
Si vous souhaitez connaître les caractères pour chaque jeu de symboles/jeu de caractères, imprimez le fichier CHARSETS.PRN à partir de l'option "Imprimer masque" du Menu Accès Direct du programme de Console d'imprimante à distance.
☐ HP LaserJet IIP/HP LaserJet 6P
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | A | B | C | D | E | F | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | A | B | C | D | E | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 | 0 | @ | P | ` | p | - | 0 | 0 | @ | P | ` | p | ° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | ! | 1 | A | Q | a | q | 1 | ! | 1 | A | Q | a | q | ± | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | " | 2 | B | R | b | r | . | 2 | " | 2 | B | R | b | r | ^2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | # | 3 | C | S | c | s | ° | 3 | # | 3 | C | S | c | s | ^3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 4 | D | T | d | t | \hat{E} | \zeta | \acute{a} | \acute{a} | \breve{o} | \P | 4 | 4 | D | T | d | t | ` | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | % | 5 | E | U | e | u | 34 | 5 | % | 5 | E | U | e | u | ¥ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | & | 6 | F | V | f | v | - | 6 | & | 6 | F | V | f | v | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ' | 7 | G | W | g | w | 14 | 7 | ' | 7 | G | W | g | w | · | × | ÷ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | ( | 8 | H | X | h | x | ` | ¡ | à | 12 | 8 | ( | 8 | H | X | h | x | .. | ` | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ) | 9 | I | Y | i | y | ` | ¿ | è | ì | ^a | 9 | ) | 9 | I | Y | i | y | ‘ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | * : | J | Z | j | z | ^ | ò | ° | A | * : | J | Z | j | z | ^a | ° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | + ; | K | [ | k | { | .. | £ | ù | « | B | + ; | K | [ | k | { | « » | » | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | , | < | L | \ | l | | | ~ | ¥ | ä | ■ | C | ,< | L | \ | l | | | ¬ | 14 | ì | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | - = | M ] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | . > | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | / ? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La table suivante montre les caractères disponibles du jeu correspondant. Les nombres du haut de la table sont des valeurs de codes avec lesquelles les caractères doivent être remplacés dans le jeu de caractères Roman 8. Pour les autres caractères, voir le jeu de caractères Roman 8.
| SYMBOL | SET | 23 | 24 | 40 | 5B | 5C | 5D | 5E | 60 | 7B | 7C | 7D | 7E |
| ISO2 | IRV | # | $ | @ | [ | \ | ] | ^ | ` | | | - | ||
| ISO4 | UK | £ | @ | [ | \ | ] | ^ | ` | { | | | } | ||
| ISO6 | ASCII | # | @ | [ | \ | ] | ^ | ` | | | ~ | |||
| ISO10 | Swedish | # | @ | Ä | Ö | Å | ^ | ` | ä | ö | å | ||
| ISO11 | Swedish | # | É | Ä | Ö | Å | Ü | é | ä | ö | å | ü | |
| ISO14 | JIS ASCII | # | @ | [ | ¥ | ] | ^ | ` | { | | | } | - | |
| ISO15 | Italian | £ | § | ° | ç | é | ^ | ù | à | ò | è | ì | |
| ISO16 | Portuguese | # | § | Ä | Ç | Ö | ^ | ` | ä | ç | õ | ° | |
| ISO17 | Spanish | £ | § | ¡ | Ñ | ¿ | ^ | ` | ° | ñ | ç | ` | |
| ISO21 | German | # | § | Ä | Ö | Ü | ^ | ` | ä | ö | ü | ß | |
| ISO25 | French | £ | à | ° | ç | § | ^ | ` | é | ù | è | ` | |
| ISO57 | Chinese | # | ¥ | @ | [ | \ | ] | ^ | ` | | | - | ||
| ISO60 | Norwegian1 | # | @ | € | ∅ | Å | ^ | ` | æ | ø | å | ||
| ISO61 | Norwegian2 | § | @ | € | ∅ | Å | ^ | ` | æ | ø | å | | | |
| ISO69 | French | £ | à | ° | ç | § | ^ | μ | é | ù | è | ` | |
| ISO84 | Portuguese | # | ` | Ä | Ç | Ö | ^ | ` | ä | ç | õ | ` | |
| ISO85 | Spanish | # | ` | ¡ | Ñ | Ç | ¿ | ` | ` | ñ | ç | ` | |
| HP | German | £ | § | Ä | Ö | Ü | ^ | ` | ä | ö | ü | ß | |
| HP | Spanish | # | @ | ¡ | Ñ | ¿ | ° | ` | { | ñ | } | ` |
☐ HP LaserJet IIP/6P, EPSON FX-850, IBM Proprinter XL
| PC-8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | A | B | C | D | E | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 | 0 | @ | P | ` | p | Ç | É | á | ☒ | L | ⊥ | α | ≡ | 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | ☉ | ◀ | ! | 1 | A | Q | a | q | ü | æ | í | ☒ | ⊥ | 〒 | β | ± | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ⊗ | ‡ | " | 2 | B | R | b | r | é | É | ó | ☒ | 〒 | 〒 | Γ | ≥ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
□ EPSON FX-850
US ASCII
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | A | B | C | D | E | F | |
| 0 | 0 | @ | P | ` | p | 0 | @ | P | ` | p | ||||||
| 1 | ! | 1 | A | Q | a | q | ! | 1 | A | Q | a | q | ||||
| 2 | " | 2 | B | R | b | r | " | 2 | B | R | b | r | ||||
| 3 | # | 3 | C | S | c | s | # | 3 | C | S | c | s | ||||
| 4 | 4 | D | T | d | t | 4 | D | T | d | t | ||||||
| 5 | % | 5 | E | U | e | u | % | 5 | E | U | e | u | ||||
| 6 | & | 6 | F | V | f | v | & | 6 | F | V | f | v | ||||
| 7 | ' | 7 | G | W | g | w | ' | 7 | G | W | g | w | ||||
| 8 | ( | 8 | H | X | h | x | ( | 8 | H | X | h | x | ||||
| 9 | ) | 9 | I | Y | i | y | ) | 9 | I | Y | i | y | ||||
| A | * : | J | Z | j | z | * : | J | Z | j | z | ||||||
| B | + ; | K | [ | k | { | + ; | K | [ | k | { | ||||||
| C | , | < | L | \ | l | | | , | < | L | \ | l | / | ||||
| D | - = | M ] | m | } | - = | M ] | m | } | ||||||||
| E | . > | N | ^ | n | ~ | . > | N | ^ | n | ~ | ||||||
| F | / ? | O _ o | / ? | O _ o | ||||||||||||
La table suivante montre les caractères disponibles du jeu correspondant. Les nombres du haut de la table sont des valeurs de codes avec lesquelles les caractères doivent être remplacés dans le jeu de caractères US ASCII. Pour les autres caractères, voir le jeu de caractères US ASCII.
| SYMBOL | SET | 23 | 24 | 40 | 5B | 5C | 5D | 5E | 60 | 7B | 7C | 7D | 7E |
| German | # | S | Ä | Ö | Ü | ^ | ` | ä | ö | ü | β | ||
| UK ASCII I | £ | @ | [ | \ | ] | ^ | ` | { | | | } | ~ | ||
| French I | # | à | ° | ç | S | ^ | ` | é | ù | è | .. | ||
| Danish I | # | @ | € | ∅ | Å | ^ | ` | æ | ø | å | ~ | ||
| Italy | # | @ | ° | \ | é | ^ | ù | à | ò | è | ì | ||
| Spanish | Pt | @ | ¡ | Ñ | ¿ | ^ | ` | .. | ñ | } | ~ | ||
| Swedish | # | ¤ | É | Ä | Ö | Å | Ü | é | ä | ö | å | ü | |
| Japanese | # | @ | [ | ¥ | ] | ^ | ` | | | ~ | ||||
| Norwegian | # | ¤ | É | € | ∅ | Å | Ü | é | æ | ø | å | ü | |
| Danish II | # | É | € | ∅ | Å | Ü | é | æ | ø | å | ü | ||
| UK ASCII II | # | £ | @ | [ | \ | ] | ^ | ` | { | | | } | ~ | |
| French II | # | â | à | î | ç | ê | û | ô | é | ú | è | ï | |
| Dutch | # | $ | @ | [ | ] | f | ^ | ` | é | ij | è | .. | |
| South African | # | ê | É | Ê | Ö | è | Ü | é | ë | ö | ô | ü |
Marques
Le logo Brother est une marque déposée de Brother Industries, Ltd.
Apple, le logo Apple Logo et Macintosh sont des marques déposées aux Etats-Unis ainsi que dans d'autres pays et TrueType est une marque d'Apple Computer, Inc.
Epson est une marque déposée et FX-80 et FX-850 sont des marques de Seiko Epson Corporation.
Hewlett-Packard est une marque déposée et PCL, HP LaserJet 6P, 6L, 5P, 5L, 4, 4L, 4P, III, IIIP, II and IIP sont des marques de Hewlett-Packard Company.
IBM, IBM PC et Proprinter sont des marques déposées d'International Business Machines Corporation.
Microsoft et MS-DOS sont des marques déposées de Microsoft Corporation. Windows est une marque déposée de Microsoft Corporation aux Etats-Unis et dans d'autres pays.
Toutes les autres marques et noms de produits mentionnés dans le présent Guide sont des marques déposées de leurs sociétés respectives.
Avis concernant l'élaboration et la publication du présent guide
Ce manuel a été élaboré et publié sous la direction de Brother Industries Ltd. Il reprend les descriptions et les caractéristiques les plus récentes du produit.
Le contenu de ce manuel et les caractéristiques de ce produit peuvent être modifiés sans préavis.
Brother se réserve le droit d'apporter, sans préavis, des modifications aux caractéristiques et aux éléments contenus dans le présent guide. Brother ne saurait être tenu responsable d'un dommage quelconque (y compris en cas de dommages indirects) causé par la confiance accordée aux éléments présentés ici, ceci comprenant, sans pour autant s'y limiter, les erreurs typographiques et autres liées à la publication.
Industry Canada Compliance Statement/Déclaration de conformité aux normes industrielles du Canada (pour le Canada uniquement)
Cet appareil numérique de la classe B respecte toutes les exigences de la Réglementation sur le matériel brouilleur du Canada.
Déclaration de Conformité au programme international Energy Star
L'objectif du programme international Energy Star est de promouvoir le développement et la vulgarisation de matériel de bureau à faible consommation ; l'équipement de bureau concerné comprend les ordinateurs, les écrans, les imprimantes, les télécopieurs et les photocopieuses du monde entier. En sa qualité d'associé au programme international Energy Star, Brother Industries, Ltd. confirme que ce produit répond aux directives stipulées par ledit programme.
Perturbations radioélectriques (modèle 220-240 V uniquement)
Cette imprimante satisfait à la norme EN55022 (Publication CISPR 22)/Classe B.
Afin de garantir la conformité avec la norme ci-dessus, il convient d'utiliser un câble d'interface à double blindage et à paire torsadée portant la marque "IEEE 1284 compliant" [conforme à IEEE 1284]. Ce câble ne doit pas faire plus de 1,8 mètre de long.
Sécurité laser (modèle 110–120 V uniquement)
Cette imprimante est certifiée être un produit laser de la Classe I aux termes de la norme concernant les rayonnements du Ministère de la santé et des services sociaux (DHHS) des Etats-Unis, conformément à la loi de 1968 sur la diminution des rayonnements dangereux pour la santé et la sécurité. Autrement dit, cette imprimante ne produit pas de rayonnement laser dangereux.
Comme le rayonnement émis à l'intérieur de l'imprimante est entièrement contenu par des carters de protection et des capots externes, il est impossible qu'un rayon laser s'échappe de l'appareil en cours de fonctionnement.
Réglementation FDA (Modèle 110-120 V uniquement)
L'office du contrôle pharmaceutique et alimentaire (FDA) des Etats-Unis a mis en oeuvre une réglementation pour les produits laser fabriqués à partir du 2 août 1976. Les produits commercialisés aux Etats-Unis depuis cette date doivent impérativement se conformer à cette réglementation. L'une des étiquettes suivantes apposée au dos de l'imprimante certifie la conformité du produit avec la réglementation de la FDA et doit figurer sur les produits laser commercialisés aux Etats-Unis.
FABRIQUE PAR :
Brother Corporation (Asia) Ltd. Brother Buji Nan Ling Factory Gold Garden Ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, CHINE Conforme aux normes de rendement de rayonnement FDA, 21 CFR, Section J.
FABRIQUE PAR :
BROTHER INDUSTRIES (USA) INC.
2950 Brother Blvd., Bartlett, TN 38133, U.S.A.
Conforme aux normes de rendement de rayonnement FDA, 21 CFR, Section J
FABRIQUE PAR :
BROTHER INDUSTRIES LTD.
15-1 Naeshiro-cho Mizuho-ku Nagoya, 467 Japan
Conforme aux normes de rendement de rayonnement FDA, 21 CFR, Section J
Attention
L'usage de réglages et de commandes ou l'exécution de procédures autres que ceux ou celles spécifié(e)s dans le présent manuel sont susceptibles de se traduire par une exposition à des rayonnements dangereux.
Déclaration de conformité (pour l'Europe)
La société Brother International Europe Ltd., Brother House 1 Tame Street, Guide Bridge, Audenshaw, Manchester M34 5JE, Royaume-Uni.
déclare que ce produit est conforme aux normes réglementaires suivantes.
Sécurité : EN 60950, EN 60825 EMC: EN 55022 Classe B, EN 50082-1
conformément aux dispositions de la Directive en matière de basse tension 73/23/CEE et de la Directive en matière de compatibilité électromagnétique 89/336/CEE (telle que modifiée par 91/263/CEE et 92/31/CEE).
Déclaration délivrée par : Brother International Europe Ltd. Division européenne des Services Techniques
Spécification IEC 825 (Modèle 220–240 V uniquement)
Cette imprimante est un appareil à laser de Classe 1 tel que défini dans la spécification IEC 825. L'étiquette illustrée ci-dessous est apposée sur l'appareil dans les pays qui l'exigent.
Cette imprimante est dotée d'une diode à laser de Classe 3B qui émet un rayon laser invisible dans l'ensemble scanner. A ce titre, il est impératif de ne jamais ouvrir l'ensemble scanner.
Attention
L'usage de réglages et de commandes ou l'exécution de procédures autres que ceux ou celles spécifié(e)s dans le présent guide sont susceptibles de se traduire par une exposition à des rayonnements dangereux.
L'étiquette autocollante de mise en garde ci-après est apposée près de l'ensemble scanner.
Pour la Finlande et la Suède LUOKAN 1 LASERLAITE KLASS 1 LASER APPARAT
IMPORTANT - Pour votre sécurité
Afin que la prise mise à la terre fournie avec l'appareil soit utilisée sans risque, celle-ci doit impérativement être connectée à une prise secteur standard, correctement mise à la terre à l'aide d'un câblage domestique traditionnel.
Les rallonges utilisées avec le matériel doivent être à trois conducteurs et être correctement câblées de manière à assurer une mise à la terre efficace. Les rallonges défectueuses ou mal câblées sont une cause fréquente d'accidents graves.
Le fonctionnement satisfaisant du matériel n'implique pas pour autant une mise à la terre et une installation parfaitement sûre. Pour votre sécurité, en cas de doute sur l'efficacité du dispositif de mise à la terre, consultez un électricien qualifié.
Sectionneur d'alimentation
Cette imprimante doit être installée près d'une prise secteur, aisément accessible. En cas d'urgence, vous devez débrancher le cordon d'alimentation de la prise secteur afin d'isoler complètement le système.
Ce produit est destiné à une utilisation en milieu professionnel.
INDEX
agenda, 2-1
capot supérieur, 1-2
cartouche de toner
démarrage, 1-6
commutateur à glissière, 1-2
commutation automatique d'émulation, 1-4
commutateur DIP, 1-2
contrôle d'état de l'imprimante, 1-5
Console d'imprimante à distance, 1-4
cordon d'alimentation, 1-2
délai d'inactivité, 3-3
DOS, 6-10
enveloppe, 2-1
erreur
irrémédiable, 6-4
message, 6-2
récupérable, 6-1
erreur alim., 6-1
étiquette, 2-1
émulation, A-2
émulation, 1-4
fenêtre du scanner, 5-13
fente d'alimentation manuelle, 1-2, 2-9
feuille simple, 2-1
feuille de démarrage, 5-10
fil corona primaire, 5-6, 5-14
guide papier, 1-2
impression
méthode, A-1
qualité, A-1
surcharge, 6-2
vitesse, A-1
impression recto/verso, 2-8
Imprimer Config, 3-4
imprimer page test, 3-4
affectation des broches, A-4
interface série, 4-1
câble, 4-4
paramètre, 4-3
interrupteur général, 1-2
intervention technicien, 7-4
intervention utilisateur, 6-4
jeu de caractères, A-10
jeu de symboles, A-9\~10
Macintosh, 1-5, 6-11
mémoire, A-3
pleine, 6-2
SIMM, 4-6
mode d'impression test, 3-4
mode Economie, 1-6
mode Veille, 1-6, 3-3
—P—
papier
bourrage, 6-1, 6-5
capacité, 2-1
recommandé, 2-1
sans, 6-1
taille, 2-1
type, 2-1
papier coincé, 6-5
pilote d'imprimante, A-2
plateau d'éjection, 2-11
Plateau d'éjection, 1-2
police bitmap, A-7
police résidente, A-7
port d'interface parallèle, 1-2
port d'interface série RS-422A/RS-232C, 1-2
ppm, 1-3
ppp, 1-3
préchauffage, A-1
—R—
résolution, 1-3, A-1
Rétablir config. d'usine, 3-4
RPC, 1-4
RS-232C, 4-2
RS-422A, 4-2
—T—
tambour
durée de vie, A-2
témoin Alarm, 6-1
témoin Paper, 6-1
témoin Toner, 6-1
toner
insuf., 6-1
vide, 6-1
—W—
Windows, 6-8
- Imprimante Laser Brother
- Série HL-800/1000
- Guide de l'Utilisateur
- TABLE DES MATIERES
- CHAPITRE 1 INTRODUCTION.... 1-1
- CHAPITRE 2 MANIPULATION DU PAPIER .... 2–1
- CHAPITRE 4 OPTIONS .... 4–1
- CHAPITRE 5 ENTRETIEN.... 5-1
- CHAPITRE 6 DEPISTAGE DES PANNES.... 6–1
- CHAPITRE 7 ANNEXE ......A-1
- INDEX ……INDEX-1
- Conventions typographiques (Avertissements, Attention et Notes)
- Avertissement
- Attention
- Nota
- Pour utiliser votre imprimante en toute sécurité
- Transport de l'imprimante
- BBS
- CENTRE DE SERVICE
- ADRESSE INTERNET
- Apprendre à utiliser votre imprimante
- A PROPOS DE VOTRE IMPRIMANTE
- Configuration système requise pour le système d'impression Brother pour Windows
- Caractéristiques
- □ Haute résolution et vitesse d'impression élevée
- □ Haute souplesse de manipulation du papier
- Qualité d'impression optimisée et mode d'exploitation convivial sous Windows®
- ☐ (HL-1040/1050 uniquement)
- Programme de console d'imprimante à distance pour DOS
- Prise en charge des émulations les plus répandues
- □ Contrôle de l'état de l'imprimante avec interface parallèle bidirectionnelle
- ☐ (HL-1050 uniquement)
- Interface USB
- Interface optionnelle Apple Macintosh®
- □ Gestion de mémoire optimisée
- □ Protection de l'environnement
- Mode Economie de toner
- Mode Veille (Mode d'économie d'énergie)
- Coûts d'utilisation réduits
- CONDITIONS DE FONCTIONNEMENT ET DE STOCKAGE
- Alimentation électrique
- Conditions de fonctionnement
- CHAPITRE 2 MANIPULATION DU PAPIER
- CARACTERISTIQUES DU PAPIER
- Format A4/Letter :
- Remarques
- Feuilles simples
- Etiquettes / Transparents
- Papiers spéciaux
- Enveloppes
- Chargement du papier dans le bac
- Impression recto/verso (duplex manuel)
- FENTE D'ALIMENTATION MANUELLE
- □ Lors du chargement manuel du papier feuille à feuille :
- □ Lors du chargement manuel de plusieurs feuilles :
- PLATEAU D'EJECTION ET EXTENSION METALLIQUE
- CHAPITRE 3 TABLEAU DE COMMANDE
- TEMOINS ET BOUTON PRINCIPAL
- Témoin Ready (Paper)
- Témoin Data (Toner)
- Témoin Drum
- Témoin Alarm
- Bouton principal
- Annulation d'impression
- Sortie du mode Veille
- Form Feed
- Reprise en cas d'erreur
- Autres fonctions de commande
- Mode Veille
- Mode d'impression test
- CHAPITRE 4 OPTIONS
- CARTE D'INTERFACE SERIE RS100M (HL-1040/1050 uniquement)
- Sélection de l'interface série RS-422A (Apple) ou RS-232C (IBM)
- Paramétrage de l'interface série
- Connexion du câble d'interface série
- MEMOIRE SUPPLEMENTAIRE (HL-1050 uniquement)
- Mémoire minimum recommandée (mémoire résidente comprise)
- Installation de la barrette SIMM
- CHAPITRE 5 ENTRETIEN
- REEMPLACEMENT DE LA CARTOUCHE DE TONER
- ⚠ Avertissement
- NETTOYAGE DE L'IMPRIMANTE
- Nettoyage de l'extérieur de l'imprimante
- Nettoyage de l'intérieur de l'imprimante et du tambour
- CHAPITRE 6 DEPISTAGE DES PANNES
- NOTIFICATION DES ALARMES
- Intervention Utilisateur
- Intervention Technicien
- Configuration de l'imprimante pour un ordinateur Apple Macintosh lorsque l'interface série en option RS-100M est installée sur votre imprimante (HL-1040/1050 uniquement)
- Manipulation du papier
- Qualité d'impression
- CHAPITRE 7 ANNEXE
- CARACTERISTIQUES DE L'IMPRIMANTE
- Fonctions
- SPECIFICATIONS DE L'INTERFACE PARALLELE
- INTERFACE USB (UNIVERSAL SERIAL BUS) (HL-1050 uniquement)
- POLICES RESIDENTES
- HL-1040 :
- Polices bitmap
- HL-1050 :
- Polices vectorielles
- Polices compatibles Intellifont
- Polices compatibles TrueType sous Windows 3.1 de Microsoft
- JEUX DE CARACTERES ET DE SYMBOLES
- Jeux de symboles OCR (HL-1050 uniquement)
- Mode HP LaserJet IIP (HL-1040)
- Mode HP LaserJet 6P (HL-1050)
- Marques
- Avis concernant l'élaboration et la publication du présent guide
- Industry Canada Compliance Statement/Déclaration de conformité aux normes industrielles du Canada (pour le Canada uniquement)
- Déclaration de Conformité au programme international Energy Star
- Perturbations radioélectriques (modèle 220-240 V uniquement)
- Sécurité laser (modèle 110–120 V uniquement)
- Réglementation FDA (Modèle 110-120 V uniquement)
- FABRIQUE PAR :
- Déclaration de conformité (pour l'Europe)
- Spécification IEC 825 (Modèle 220–240 V uniquement)
- Pour la Finlande et la Suède LUOKAN 1 LASERLAITE KLASS 1 LASER APPARAT
- IMPORTANT - Pour votre sécurité
- Sectionneur d'alimentation
- INDEX
- —P—
- —R—
- —T—
- —W—
Marque : BROTHER
Modèle : HL-1050
Catégorie : Imprimante laser
