MODE D'EMPLOI PNM-9084RQZ1 Hanwha Vision
Manuel d'utilisation
PNM-9084RQZ1/PNM-9085RQZ1
PNM-9084RQZ1/PNM-9085RQZ1
Droits d'auteur
©2022 Hanwha Vision Co., Ltd. Tous droits réservés.
Chaque marque déposée ci-dessus est enregistrée. Les roms de ce procuit et d'autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.
Restriction
Le droit d'auteur de ce document est réservé. En aucun cas ce document ne doit être reproduit, distribué ou modifié, partiellement ou entièrement, sans l'autorisation formelle.
Clause de non responsabilité
Hanwha Vision fait de son mieux pour vérifier et l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Vision se réserve le droit de modifier les contenus de ce document sans avis préalable.
La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.
L'ID initial de l'administrateur initial est "admin" et le mot de passe doit être défini lors de la première connexion.
Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.
Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.
Instructions importantes relatives à la sécurité
- Veuillez lire ces instructions.
- Conservez ces instructions.
- Prêtez attention à tous les avertissements.
- Veuillez suivre toutes les instructions.
- N'utilisez pas cet appareil à proximité de l'eau.
- Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide (Ne
- N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
- Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
- Veillez à vous conformer aux sécurisés des prises de terre et polarisées. Une prise d'le polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète.
- Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
- N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
- Utilisez uniquement un chariot, un socle, un trepied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basoulement accidentel.
- Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
- âble d'alimentation endommagé, liquide renversé, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.
- Ce produit est destiné à être alimenté par un bloc d'alimentation répertorié portant la mention "classe 2" ou "LPS" et classé à partir de 12 Vcc, 3,2 A ou PoE(55 Vcc), 0,77 A. (PNM-9084ROZ)
- Ce produit est destiné à être alimenté par un bloc d'alimentation répertorié portant la mention "classe 2" ou "LPS" et classé à partir de 12 Vcc, 3,5 A ou PoE(55 Vcc), 0,82 A. (PNM-9085RQZ)
- Ne pas utiliser l'alimentation CC et l'injecteur HPoE en même temps.
- Ce produit est destiné à être alimenté par un courant isolé.
- Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.
- Ne pas installer le produit dans un endroit où des substances chimiques ou des nuages d'huile existent ou peuvent être générés. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
- ls que des produits de nettoyage ou des adhésifs peuvent causer de graves dommages à la surface du produit.
- Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garanties.
Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.
- L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.

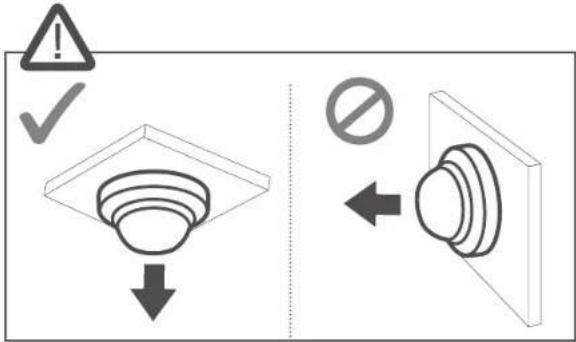

- Ce modèle doit être monté horizontalement.
En cas de montage vertical, la caméra pourrait être endommagée en raison d'un dysfonctionnement.
Avertissement
AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. NE PAS INSÉRER D'OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.
Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.
Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

Attention
RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHocs ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.
Explication des symboles graphiques

Le symbole de l'éclair se terminant par une flèche une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.
Catégorie de classe i
Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.
Batterie
Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.
Appareil déconnecté
Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.
Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.
Attention
Il existe un risque d'explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions.
Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.
La sortie composite de l'appareil est fournie afin de faciliter l'installation et n'est pas recommandée à des fins de surveillance.
Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.
L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.
Veuillez lire attentivement les consignes de sécurité recommandées ci-après.
- Ne placez pas cet appareil sur une surface inégale.
- N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
- Ne placez pas cet appareil à proximité de matériaux conducteurs.
- N'essayez pas de réparer cet appareil vous-même.
- Évitez de placer un verre d'eau sur ce produit.
- N'installez pas le produit à proximité de sources magnétiques.
- Ne bloquez pas les ouvertures de ventilation.
- Ne placez pas d'éléments lourds sur le produit.
- Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.
- Ne réglez ni ne déplacez la lentille directement avec vos mains. Ce faisant, vous pourriez endommager la lentille ou détériorer ses performances.
- La durée de vie utile de l'entraînement du moteur de l'objectif correspond à 200 rotations.
Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit. La signification des indications fournies dans le manuel est comme suit.
- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit. - Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non-respect des instructions fournies.
Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.
Nous ne garantissons pas la qualité des produits tiers (par ex., objectifs, accessoires) que vous achetez séparément.
Dans certains environnements d'installation, les communications radio peuvent subir des interférences.
Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.
Avertissement
Afin de prévenir toute blessure pouvant être occasionnée par la LED IR, ne pas regarder directement la lampe lorsqu'elle est allumée.
Uniquement compatible avec les modèles ci-dessous.
PNM-9084RQZ/PNM-9085RQZ
| Classe de risque 1 |
| ATTENTION : ce produit émet de la lumière infrarouge.Ne pas regarder directement la lampe lorsqu'elle est allumée. |
| Produit testé et conforme à la norme IEC 62471. |
Présentation

3 Instructions importantes relatives à la sécurité 6 Spécifications PC recommandées 6 Caractéristiques recommandées pour la carte mémoire Micro SD/SDHC/SDXC 6 Contenu 7 Accessoires en option pour l'installation 8 D'un coup d'œil
Visionneur WEB

24 Connexion à la caméra 25 Réglage du mot de passe 25 Login 25 Installation de la visionneuse Web de la caméra
Annexes

26 Résolution de Problèmes 27 Open Source Announcement
Installation et connexion

10 Installation 16 Connexion à d'autres Périphériques
Connexion et configuration réseau

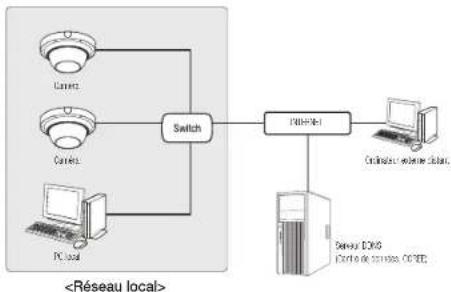

19 Connecter la Caméra Directement au Réseau de Zone Locale 19 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP
20 Utilisation de Device Manager 20 Recherche automatique de la caméra 20 Configuration de l'adresse IP 21 Enregistrement manuel de la caméra 21 Configuration automatique de l'IP 22 Configuration de la Redirection de la Plage de Ports (Mappage de Ports) 23 Connexion à la Caméra Depuis Un Ordinateur Local Partagé 23 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet
Spécifications PC recommandées
• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur • RAM : 80 ou supérieur • Navigateur recommandé : Chrome - Navigateurs pris en charge : Chrome, Safari, Firefox, MS Edge(chromium based) - Système d'exploitation pris en charge : Windows, Mac, Linux, Android, iOS, Chrome • Vérification de l'environnement - Windows 10 : Google Chrome version 80 ou ultérieure, Firefox version 72 ou ultérieure, MS Edge version 83 ou ultérieure - Mac 10.13/14; Safari version 11.0.1 ou ultérieure ※ La performance de lecture vidéo de la visionneuse Web dépend de la performance du CPU (processeur) et du GPU (processeur graphique) de l'utilisateur.
Caractéristiques recommandées pour la CARTE mémoire MICRO sd/sdhc/sdxc
- Capacité recommandée : 16 Go à 256 Go (type MLC) • Fabricants recommandés : SanDisk, Transcend • Type de produit : Haute endurance
- La compatibilité varie en fonction des fabricants et des types de cartes.
- Il est recommandé d'utiliser une carte mémoire de 16 Go ou plus conforme à la spécification de la classe UHS-3 (type MLC).
CONTENU Veuillez vérifier si votre camera et l'ensemble de ses accessoires sont contenus dans l'emballage du produit. (L'accessoire varie selon le pays de vente.)
| Apparence Nom de Félément Quantité Description | |||
| Caméra 1 | |||
| Guide de prise en main rapide (En option) | 1 | ||
| Gabarit | 1 | Guide d'installation du produit | |
| Bonnier de raccordement 1 Faccordé à la prise d'alimentation | |||
| Câble d'alimentation | 1 | Utilisé pour raccordar le port d'alimentation | |
| Vis de mécanique 4 | Vis utilisées pour le montage de votre caméra sur le support suspendu, le boîtier, etc. | ||
| Installateur de bouchon 1 Sent à connecter le câble RJ4G | |||
| Apparence Nom de l'élément Quantité Description | |||
![]() | Foret 1 | Utilisé pour le démontage, l'assemblage et l'installation do la caméra. | |
![]() | Bague de câble | 1 | Bapues de rechange pour câbles LAN ou câvos d'alarme et audio. |
![]() | 1 | ||
![]() | Injecteur HPoE 1 Raccorde à l'alimentation et au réseau | ||
![]() | Câble audio/alarme | 1 | Utilisé pour raccorder les ports audio et alarme |
ACCESSOIRES EN OPTION POUR L'INSTALLATION
| Type de produit Montage mural | ||
| Nom du modèle SBP-39CWMW2 | ||
![]() | ||
| Type de produit Montage suspendu Montage au plafond | ||
| Nom du modèle | SBP 317HMW | SBP 300CMW |
![]() | ![]() | |
| Type de produit | Montage en coin | Montage sur poteau |
| Nom du modèle | SBP 300KMW | SBP 300PMW |
![]() | ![]() | |
| — | — | |
D'un COUP d'œil
Apparence
| Élément Description | |
| 1 Couvercle dôme | Couvercle du boîtier utilisé pour protéger l'objectif et l'unite principale. |
| 2 Corps de la caméra | Parte du boîtier ou la lentille de la caméra et les bornes de connexion sont incluses. |
| 3 Plaque de montage | Plaque qui fixe la caméra lors de son montage au plafond ou de sa fixation sur un support vendu séparément. |
Composants
| Élement Description | ||
| 1Objectif | Les 4 lentilles de la caméra montrent différentes directions. | |
| 2Capteur d'éclairage | Détecte la lumière reçue pour commander la diode infrarouge. | |
| 3Compartiment de la carte mémôre Micro SD | Compartiment de la carte mémôre Micro SD. | |
| 4Diode Infrarouge | Ces diocos infrarouge sont commandées par le captour d'éclairage. | |
| 5Bouton de réinitialisation | Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système. Si vous réinitialiser la caméra, les réglages réseau seront ajustés de some que le serveur DHCP pulse être activé. En l'absence de serveur DHCP sur le réseau, vous devez exécuter le programme Device Manager pour modifier les paramètres réseau de base tels que l'adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau. | |
| 6Port de connexion HPoE | Ce terminal connecte l'alimentation et le réseau via le commutateur HPoE ou connecte le réseau via câble Ethernet. | |
| Élément Description | ||
| 7Câbles | Couleur: CH 1: RougeCH 2: VertCH 3: BleuCH 4: Noir | |

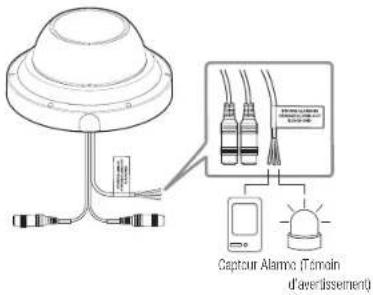

| 8Câble et port audio et alarme | ARM-IN | Utilisé pour connecter l'entrée du capteur de l'alarme ou du capteur extame jourhuit. |
| ARM-OUT Utilisé pour la connexion du signal de sortie de l'alarme. | ||
| GND | Il s'agit de deux ports communs permettant de connecter les signaux d'entrée/sordie d'alarme. | |

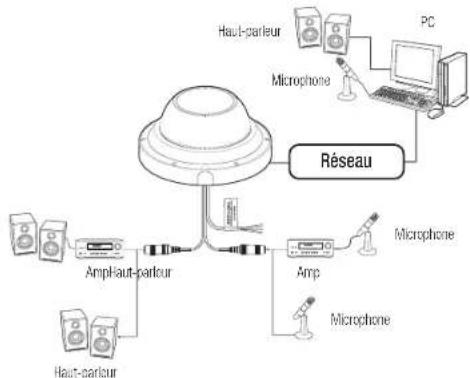

| MIC Utilisée pour la connexion à un microphone. | ||
| SPEAKER Utilisée pour la connexion aux enceintes. | ||
| 9Port d'alimentation | Port pour le bloc de jonction d'alimentation. | |
Installation
- Cette caméra est étanche et en conformité avec les specifications de la norme IP66, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-toit afin d'éviter que le câble ne soit exposé.
Précautions à prendre avant l'installation
Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.
- Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
- L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
- Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
- Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

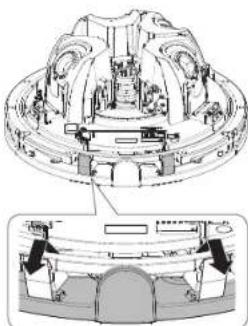

- Retirez le couvercle du dôme en desserant le boulon de fixation du couvercle du dôme. Cela peut être effectué en le tournant dans le sens inverse des aiguilles d'une montre en utilisant un outil fourni.
- Ne réglez ni ne déplacez la lentille directement avec vos mains. Ce faisant, vous pourriez endommager la lentille ou détériorer ses performances.

- Retirez le corps de la caméra et la plaque de montage en tirant sur le ressort de la plaque, comme illustré sur la figure.

Insertion d'une carte mémoire micro SD
- Retirez le couvercle du dôme de la caméra.

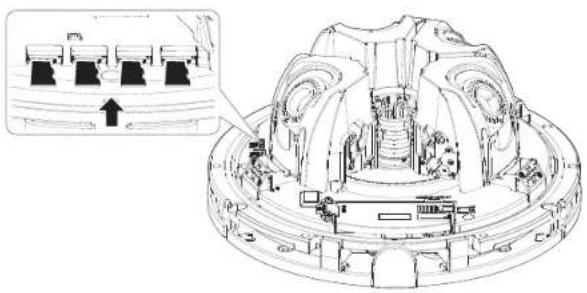

- Insérez une carte Micro SD en suivant la direction de la flèche du schéma.

- Déconnectez le câble d'alimentation de la caméra avant d'y insérer la carte mémoire Micro SD.
- N'essayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit.
- En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
- Le désassemblage ou couverde ou produit doit être terminé dans un délai de 5 minutes. Sinon, il y a un risque de condensation interne. Si la LED IR de la camera bloque le port de la Micro SD, veuillez accélerer à la Visionneuse Web et déplacez la lentille pour désencombrer le port.
Retrait d'une carte mémoire micro SD

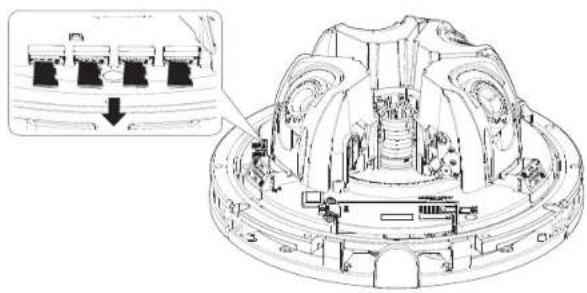

Appuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

■ Prévoyez une carte SD pour chaque canal. - Veuillez noter que si vous appuyez fermement et relâchez la carte mémoire Micro SD quand elle est éjectée, elle peut partir - Avant le retrait de la carte mémoire micro SD, dans –<Événement>–, réglez le périphérique sur et appuyez sur le bouton [Appiquer] pour désactiver la caméra - Si vous arrêtez la caméra ou retirez la carte mémoire Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.
Installation directe au plafond
1-1. Fixez le gabarant d'installation sur la surface souhaitée et percez des trous pour les vis et les câbles.

1-2. Fixez la plaque de montage avec les vis appropriées.

1-3. Tirez les câbles nécessaires entre les câbles alimentation / LAN / d'audio et d'alarme à travers le trou de la plaque de montage.

Installation du tuyau utilisé
2-1. Fixez le gabarit d'installation et percez des trous pour les vis et les câbles. 2-2. Séparez le couvre-tuyau de la plaque de montage en appuyant sur ses côtés.

2-3. Placez le tuyau sur la plaque de montage.

2-4. Fixez la plaque de montage avec les vis appropriées.

2-5. Tirez les câbles nécessaires entre les câbles alimentation / LAN / d'audio et d'alarme à travers le tuyau.

12_ installation et connexion
Fixation de l'adaptateur (dégroupé)
Choisissez et achetez parmi les options suivantes (dégroupées) celle qui est adaptée au site d'installation ou celle qui vous convient le mieux.
3-1. Installez le support de fixation suspendu à l'adaptateur de fixation murale.
Les adaptateurs de fixation murale et les supports de fixation suspendus sont vendus séparément.

3-2. Connectez la plaque de montage et le support suspendu.

Installation (boîtier de la caméra et couvre-dôme)
- Raccordez le câble de sécurité.
- Fixez le corps de la caméra à la plaque de fixation.
- Installez-le de façon à ce qu'il rentre dans les charnières comme illustré sur l'image.

- Ouvrez le cache du câble sur le boîtier de la caméra.
- Branchez les bornes à l'intérieur de la caméra et tous les câbles nécessaires, puis refermez les câbles à l'aide des caches.

Installation et connexion
- Poussez le ressort à lames jusqu'à ce qu'il s'enclenche comme indiqué sur la figure,

- À l'aide des vis de fixation situées sur le boîtier de la caméra, fixez-le sur la plaque de montage.

- Assembler le couvercle du dôme.
- Alignez les flèches lors de l'assemblage du couvercle du dôme.
- Pour assurer l'étanchéité, serrez les boulons au maximum en utilisant la mèche.

Raccorder le câble imperméable d'alimentation et LAN
Utilisez une bague de câble appropriée pour connecter le câble LAN. - Caméra de base : utilisez le câbled'un diamètre de 0 5 - 6,5, - Composants fourmis : utilisez le câble d'un diamètre de 0 7 - 8,5.
[Méthode 1. installation de câbles LAN / d'alimentation]
- Retirez les parties extrudées de la bague à utiliser comme indiqué sur la figure.
![Hanwha Vision PNM-9084RQZ1 - [Méthode 1. installation de câbles LAN / d'alimentation] - 1](/content/2026/05/748462/images/2134da6ea5037721432c52bdd8a5d8b8bcef29075ce71aa4d0bae0500f60a0a5.jpg)
- Faites passer le câble LAN dans le grand trou de la douille.
- Retirez la gaine à l'aide d'une pince coupe-câble et alignez les câbles.
- Raccordez le câble LAN avec un connecteur LAN et insérez-le dans l'outil LAN.
- Connectez le câble terminé au port HPoE.
- Faites passer le câble d'alimentation dans le petit trou de la douille et branchez-le au bornier fourni.
![Hanwha Vision PNM-9084RQZ1 - [Méthode 1. installation de câbles LAN / d'alimentation] - 2](/content/2026/05/748462/images/b3507d7d7eae6359afd2e4b2dfee1af72d46151a3fe2661a8f074dc24e1eec15.jpg)
![Hanwha Vision PNM-9084RQZ1 - [Méthode 1. installation de câbles LAN / d'alimentation] - 3](/content/2026/05/748462/images/4d7006a63c8b229858a973b08466643c2826992bcd7ee7d93a94afc3498d0a0d.jpg)
![Hanwha Vision PNM-9084RQZ1 - [Méthode 1. installation de câbles LAN / d'alimentation] - 4](/content/2026/05/748462/images/85db50deaabac8ff777159bff1c355fe79288461224e0ac42beb22d3758b6450.jpg)
Installation et connexion
[Méthode 2. installation du câble LAN (en utilisant le commutateur hpoe)]
- Retirez la partie extrudée de la douille à 1 trou fournie.
- Utilisez l'installateur de bouchon pour le passage à travers le câble LAN.
![Hanwha Vision PNM-9084RQZ1 - [Méthode 2. installation du câble LAN (en utilisant le commutateur hpoe)] - 1](/content/2026/05/748462/images/5a9af072ab3d87c765f8700247fd581eeb09278bde09712f835cdead8bc7c145.jpg)
- Pour une protection étanche, tirez le câble sous le passe-câble comme indiqué sur la figure ci-dessous.
![Hanwha Vision PNM-9084RQZ1 - [Méthode 2. installation du câble LAN (en utilisant le commutateur hpoe)] - 2](/content/2026/05/748462/images/5fa1118cdf1cfb4037786113fe712da0ee4a02ed86b0d2b70d1d5f852d242339.jpg)
- Montez la bague sur le boîtier de la caméra.
![Hanwha Vision PNM-9084RQZ1 - [Méthode 2. installation du câble LAN (en utilisant le commutateur hpoe)] - 3](/content/2026/05/748462/images/468119a43a65a64ed89c6ab0d970be157bfcfcba4f47f724df29fce2fcfe47d3.jpg)
- Connectez le câble LAN au port HPoE.
Installation des câbles audio et d'alarme
- Montez la bague des câbles audio et d'alarme fournis sur le boîtier de la caméra.
- Connectez le câble audio et d'alarme à la borne ALARME/AUDIO.

Installation extérieure
Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.
- Connectez les câbles d'alimentation, E/S, audio et LAN.
- Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'aide de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.
Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provoquer une fuite. Assurez-vous de protéger le câble avec une large épaisseur de ruban.
- Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

Alimentation et réseau
Connectez le périphérique HPoE à la borne HPoE de la caméra.
Utilisez un périphérique HPoE qui soit conforme à la norme IEEE802.3bt IPSE TYPE 3 ou 4). - Si vous vous connectez en utilisant le routage HPoE activé, vous n'avez pas besoin d'un câble d'alimentation supplémentaire pour le mettre en marché.
Spécifications du câble réseau
| Élement Contenus Remarque | ||
| Connecteur RJ45 (10/100/ 000BASE-T) | ||
| Ethernet 10/100/1000BASE-T | Pour fonctionner avec 1000BASE-T, un câcle de 6 catégorie ou supérieur devrait, être utilisé pour le moyen Giga. | |
| Câble 6 catégorie | ||
| Distance max. 100 M Résistance CC | ≤ 0,188,0/m | |
| HPoE HPsE | ||
Alimentation
Utilisez le tournevis pour connecter les lignes du câble d'alimentation (+, -) au port correspondant de la caméra.

- Un adaptateur de 12 V 4 A DC ou plus est recommandé.
- Nous vous recommandons d'utiliser des injecteurs HPoE pour alimenter l'appareil.
- Ne pas utiliser l'alimentation CC et l'injecteur HPoE en même temps.
- Prenez soin de ne pas inverser la polarité en connectant le câble d'alimentation.
- Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre.
Caractéristiques du câble d'alimentation
Entrée 12V CC :
| Type de câble (AWG) #14 #16 | ||
| Longueur du câble (Max.) 14m 9m |
Connexion ethernet
Connectez le câble Ethernet au réseau local ou à Internet.
Connecteur à l'entrée/la sortie audio
- Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LIGNE de l'amplificateur auquel le microphone est relié.
- Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur auquel le haut-parleur est relié.
- Vérifiez les spécifications pour l'entrée audio.
- Codec audio
Entrées Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d'échantillonnage : 8 kHz), G.726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d'échantillonnage : 8 kHz), AAC (Débit binaire : 48Kbps / Fréquence d'échantillonnage : 16kHz) Sortie Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d'échantillonnage : 8 kHz)
• Audio duplex complet
- Entrée audio : Sélection possible (microphone/entrée de ligne), tension prise en charge : 2,5 V DC (4 mA), impédance d'entrée : 2 kOhm
- Sortie audio : Sortie ligne (3,5mm mono jack), sortie maximale : 1Vms • Impédance de sortie de ligne : 600Ω
Si vous accédez au visualseur Web et sélectionnez un microphone externe comme source d'entrée audio dans -, il est recommandé d'utiliser les spécifications suivantes :
-Plage de fréquences : 40-16.000 Hz
-Imperfections : 1 500 0
-Sensibilité: -40 ±3 dB (7,1-14,1 mV)
Connexion au boîtier du port e/s
Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.
- ALARM-OUT : Utilisé pour la connexion du signal de sortie de l'alarme.
• GND : Port commun pour le signal d'alarme d'entrée/sortie.
- Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l'intensité excédent les spécifications est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement. Référez-vous au - Schéma de câblage de sortie de l'alarme - lors du raccordement de périphériques dont la tension excède les spécifications actuelles.
Pour connecter le capteur externe
Connectez l'un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l'autre fil au port [GND].
Schéma de câblage d'entrée de l'alarme
Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l'intensité excèdent les spécifications est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement.
Référez-vous au schéma de raccordement de l'alarme ci-dessous lorsque vous connectez des appareils dont la tension excède les spécifications actuelles.
N. C. (Normale forme) n'est pas pris en charge.
Schéma de câblage de sortie de l'alarme
Vous pouvez configurer les paramètres de réseau en fonction de vos configurations de réseau.
Se connecter à la caméra à partir d'un PC local sur le LAN
- Lancer un navigateur Internet sur le PC local.
- Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.
- Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'internet et si le renvoi de port n'est pas correctement configuré ou si un pare-feu est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.
- Par défaut, l'adresse IP sera attribuée automatiquement depuis le serveur DHCP. En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100. Pour modifier l'adresse IP, utilisez Device Manager. Pour plus d'informations sur l'utilisation de Device Manager, reportez-vous à « Utilisation de Device Manager ». (Page 20)
Connexion de la caméra directement à un MODEM dsl/câble basé sur le protocole DHCP
- Connectez l'ordinateur utilisateur directement à la caméra réseau.
- Lancez Dans Device Manager et modifiez l'adresse IP de la camera pour pouvoir utiliser le navigateur Web de votre bureau pour vous connecter à Internet.
- Utilisez le navigateur Internet pour connecter le Web viewer.
- Allez à la page [Configuration].
- Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
- Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
- Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
- Redémarrez la caméra.
- Pour plus d'informations sur la configuration de DONS, reportez-vous à laicle en ligne de Web Viewer. - Pour plus d'informations sur la définition du format IP, reportez-vous à laicle en ligne de Web Viewer.
Utilisation de DEVICE manager

Le programme Device Manager peut être téléchargé depuis le menu – du site Web d'Hanwha Vision (https://www.HanwhaVision.com).
- Plus d'instructions relatives à Device Manager sont disponibles dans le menu de la page principale.
Recherche automatique de la caméra
Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau à l'aide de la fonction de recherche.
- Cliquez sur la page principale de Device Manager.
- Cochez la caméra dans la liste.
- Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.
Configuration de l'adresse IP
Si vous souhaitez modifier les paramètres réseau de la caméra, le signe doit être affiché sous <État>. Pour vous connecter, cliquez sur la page principale.
Configuration de l'ip statique
Entrez et configurez manuellement l'adresse IP et les informations sur le port.
- Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
- Cliquez sur la page principale de Device Manager.
- Sélectionnez. • Les informations IP de la caméra seront affichées en fonction du réglage précédent.
- Remplissez les catégories relatives à IP & Port.
Demandez au gestionnaire de réseau de définir les valeurs pour,,.
- HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80. - RTSP Port : Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.
Si vous utilisez un routeur large bande
- IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2~254, 192.168.0.2~254, 192.168. XXX.2~254
- Subnet Mask : La valeur du Routeur large bande est identique à celle de l'option de la caméra.
- Gateway : La valeur du Routeur large bande est identique à celle de l'option de la caméra.

- Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable. Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à. Configuration de la Redirection de la Plage de Ports (Mappage de Ports) × (Page 22)
Si le routeur large bande dispose de plusieurs caméras connectées
Configurez séparément les réglages IP et les réglages de port. ex.)
| Réglages IP | IP Address | 192.168.1.100 | 192.168.1.101 |
| Subnet Mask | 255.255.255.0 | 255.255.255.0 | |
| Gateway | 192.168.1.1 | 192.168.1.1 | |
| Réglages de port | HTTP Port | 8080 | 8081 |
| RTSP Port | 554 | 555 | |

- Si l'option est réglée sur une valeur différente de 80, vous devrez indiquer le numéro du réglage dans la barre d'adresse du navigateur Internet pour pouvoir accéder à la caméra.
ex.) http://P address : HTTP Port
http://192.168.1.100:8080
- Cliquez sur le bouton [Appliquer].
- Si un message de réussite s'affiche, cliquez sur [OK].
Configuration de l'ip dynamique
Le DHCP vous envoie l'adresse IP.
- Exemple d'environnement IP dynamique
- Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP
- En cas de connexion directe de la caméra au modem via les protocoles DHCP
- Adresses IP affectées par le serveur DHCP interne via le réseau LAN
- Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
- Cliquez sur la page principale de Device Manager.
- Sélectionnez
- Cliquez sur le bouton [Appliquer].
- Si un message de réussite s'affiche, cliquez sur [OK].
Si la caméra ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau externe.
- Cliquez sur – sur la page principale de Device Manager.
- Entrez la plage d'adresses IP que vous recherchez
- Sélectionnez le de la caméra que vous enregistrez et entrez le port HTTP, l'identifiant et le mot de passe.
- Cliquez sur le bouton [Associer].
- Vérifiez si la caméra est enregistrée. • Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.

- Dans la liste, cliquez sur la caméra dont vous voulez configurer automatiquement l'IP.
- Cliquez sur < + > sur la page principale de Device Manager.
- Le menu Configuration de l'équipement s'affiche.
- Dans le menu, cliquez sur
- Cliquez sur le bouton [Fermer].


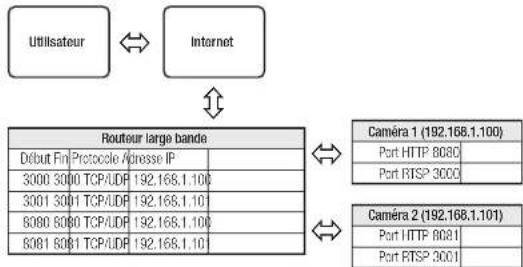

Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.
Redirection manuelle de la plage de ports
- Depuis le menu Setup du Routeur large bande, sélectionnez. Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
- Sélectionnez et pour chacune des caméras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être réglé en fonction du nombre de ports indiqué dans -- sur le visualiseur Web de la caméra.
- Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.
La configuration du transfert de port est un exemple de configuration du routeur IP CISCO.
- Les réglages peuvent varier selon le modèle du routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.
- Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
- Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.
Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :
- La redirection de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir connecté la caméra réseau, cochez la case à cocher dans le menu "Paramètres -> Réseau -> DDNS".
- Lancez Device Manager. Le système recherche les caméras connectées et en affiche la liste.
- Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra.
Vous pouvez aussi accéder à la caméra en tapant l'adresse IP de la caméra trouvée dans la barre d'adresse du navigateur Internet.
Connexion à la caméra depuis un ordinateur distant VIA internet
Sur un ordinateur distant en dehors du réseau du routeur haut débit, le cluster n'est pas autorisé, les utilisateurs peuvent accéder aux caméras situées sur le réseau d'un routeur haut débit à l'aide de l'URL DDNS de la caméra.
- Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
- Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la caméra ou l'adresse IP du Routeur large bande dans la barre d'adresse. ex.) http://ddns.hanwha-security.com/ID
Pour utiliser le DDNS, inscrivez-vous sur la page d'accueil DDNS (http://ddns.hanwha-security.com) et enregistrez le produit sur [Mon DDNS]>[Enregistrer le produit].
Normalement, vous devez procéder comme suit
- Lancez le navigateur Internet.
- Tapez l'adresse IP de la caméra dans la barre d'adresse ex.) • Adresse IP (IPv4) : 192.168.1.100 → http://192.168.1.100
- La boîte de dialogue de connexion devrait apparaître.
* Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111
→ http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître.
Si le numéro de port HTTP est différent de 80

- Lancez le navigateur Internet.
- Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse, ex. : Adresse IP : 192.168.1.100 : HTTP Numéro de port (8080)
→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.
Utilisation de l'adresse URL
- Lancez le navigateur Internet.
- Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse. ex.) Adresse URL : http://ddns.hanwha-security.com/ID
- La boîte de dialogue de connexion devrait apparaître.

- La connexion réseau est désactivée dans un environnement uniquement LAN.
Se connecter via upnp
- Exécutez le système d'exploitation afin de supporter le protocole UPnP.
- Cliquez sur le nom de la caméra aux fins de recherche.
Dans le système d'exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau.
- La fenêtre de connexion s'affiche.
Se connecter via bonjour
- Exécutez le système client ou d'exploitation afin de supporter le protocole Bonjour.
- Cliquez sur le nom de la caméra pour rechercher.
Sur le système d'exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l'onglet Bonjour de Safari.
- La fenêtre de connexion s'affiche.
Vérification de l'adresse DDNS
Si la caméra est connectée directement à un modem câble ou à un modem DSL basé sur DHCP, l'adresse IP change chaque fois qu'elle tente de se connecter au FAI (la société à laquelle vous vous êtes abonné). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.
Une fois que vous enregistrez un périphérique dynamique basse sur IP sur le serveur, vous pouvez facilement vérifier l'adresse IP modifiée lorsque vous essayez d'accéder au périphérique. http://ddns.hanwha-security.com et enregistrez tout d'abord votre périphérique puis réglez le Web Viewer sur. Renommez également le champ avec la donnée utilisée pour l'enregistrement DDNS.
Réglage du MOT de PASSE
Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.
-Les caractères spéciaux qui sont autorisés : ~*@#S%^0 -- 10 [.]?
- Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.
- Si vous avez perdu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-le.
Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.
- Entrez « admin » dans la zone de saisie de texte. L'identifiant de l'administrateur « admin » est fixe et ne peut être modifié.
- Saisissez le mot de passe dans le champ de saisie.
- Cliquez sur [OK].
Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d'image sont cryptées.

- Si vous sélectionnez l'option » Remember my credentials » après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexion à votre prochaine connexion.
- Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut couper l'image sur les bords.
Installation de la visionneuse WEB de la caméra
- Cliquez sur l'icône [Configuration (
- La fenêtre de configuration apparaît.
- Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'événement, l'analyse et le système sur le réseau.
- Cliquez sur pour voir les descriptions détaillées de chaque fonction.

| PROBLÈME SOLUTION | |
| Aucune vidéo n'est affichée lors de l'accès libre au visualiseur Web de plug-In sur Safari via HTTPS. | Dans la fenêtre d'authentification contextuelle affichée lors de l'accès initial à https, cliquer sur "Aflicher certificat d'authentification" et sélectionnez l'option "Toujours faire confluence lors de la connexion à l'adresse IP du visualiseur Weo désigné".Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné "Suivant" dans la fenêtre ou message ci-dessous, appuyez sur la touche de commande – Q pour quitter le navigateur Safari puis recommencerz et suivez les procédures indiquées ci-dessus. |
| Je n'ai pas accès à la caméra à partir d'un navigateur Internet. | Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés.Vérifier pour assurar que tous les câcles de réseau ont été correctement connectés.Si elle est connectée en utilisant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.Si la caméra est connectée à un Pouleur large bande, vérifier que le renvoi de port est configuré correctement. |
| Le vislonneur a été déconnecté pendant le suivi. | Les visionneurs connectés se déconnectent à tout changement apporté à la caméra ou aux configurations du réseau.Vérifier toutes les connexions de réseau. |
| La caméra connectée au réseau n'est pas détectée dans le programme Device Manager. | Désactiver les paramètres de pare-feu sur votre PC et chercher de nouveau la caméra. |
| PROBLÈME SOLUTION | |
| Chevauchement d'Imagos. | Vérifier si une ou plusieurs caméras sont configurée à une adresse multidifusion unique au lieu d'adresses différentes. Si une adresse unique est utilisée pour des caméras multiples, les images peuvent se chevaucher. |
| Aucune Image n'apparaît | Si la méthode de transmission est configurée sur multidifusion, vérifier s'il y a un routeur qui prend en charge la multidifusion dans le LAN sur lequel la caméra est connectée.Vérifier si le module d'objectif fonctionne normalont. |
| Vérifiez les réglages selon la séquence suivante:A. Vérifier les réglagesB. L optiondoit être réglée surC. Vérifier si l optionou menuest cochée avant utilisation. | |
| Impossible d'effectuer un enregistrement sur la carte mémoire Micro SD. | Vérifiez que la carte mémoire n'est pas défectueuse. |
| La carte mémoire Micro SD est insérée mais la caméra ne fonctionne pas correctement. | Vérifiez si la carte mémoire est insérée dans le bon sens. Le fonctionnement des cartes mémoire formatées sur d'autres appareils n'est pas garanti sur cette caméra.Formatez la carte mémoire à nouveau sous le menu→→ |
Toute modification entreprise dans la conception de cet appareil non expressément approuvée par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser l'équipement.
Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférences nuisibles et (2) doit accepter toute interférence reçue, y compris les interférences susceptibles de causer un mauvais fonctionnement. Cet équipement a été testé et se confirme aux limites relatives à un appareil numérique de classe A conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.
Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radioélectriques.
Le fonctionnement de cet équipement au sein d'une zone résidentielle peut provoquer des interférences dangereuses. Dans ce cas, l'utilisateur est sommé de corriger l'interférence à ses propres frais.

Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et inclut que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni nos accessoires électroniques usagés (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veiller à séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès d'autres autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Élimination des batteries de ce produit
(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle de ces symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.
Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Hanwha
Vision
