| Type de produit | Caméra de recul double objectif |
| Marque | Zenec |
| Modèle | ZE-RVSC200-MK2 |
| Capteur | 6,09 mm SONY IMX225LQR CMOS |
| Angle de vue Cam1 | 90° (D) × 50° (H) × 45° (V) |
| Angle de vue Cam2 | 130° (D) × 95° (H) × 75° (V) |
| Résolution du capteur | 1305 × 977 pixels |
| Résolution de sortie vidéo | > 420 lignes TV |
| Système de télévision | NTSC / 30 fps |
| Sortie vidéo | 1,0 Vp-p, 75 ohms CVBS |
| Éclairage nocturne | IR-LED avec contrôle dynamique de luminosité LDR (Cam2) |
| Microphone intégré | Oui (Cam2) |
| Longueur du câble principal | 17,0 m |
| Alimentation | DC 12 V |
| Consommation électrique | 70 mA (Cam1) / 100 mA (Cam2) @12VDC, ≤ 2040 mW |
| Indice de protection | IP69K |
| Température de fonctionnement | -30°C à +75°C, RH 95% max. |
| Montage | Encliquetage sur plaque de montage |
| Compatibilité | Récepteurs A/V 2 DIN et gamme ZENEC E>GO avec deux entrées caméra |
| Entretien | Nettoyage manuel ; éviter jet haute pression à moins d'1 m |
| Accessoires fournis | Câble de connexion, plaque de montage, vis, adaptateur Waeco |
FOIRE AUX QUESTIONS - ZE-RVSC200-MK2 ZENEC
Questions des utilisateurs sur ZE-RVSC200-MK2 ZENEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméra de recul au format PDF gratuitement ! Retrouvez votre notice ZE-RVSC200-MK2 - ZENEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZE-RVSC200-MK2 de la marque ZENEC.
MODE D'EMPLOI ZE-RVSC200-MK2 ZENEC
- Caméra de recul compacte à double capteur
- Système d'encliquetage à montage rapide pour l'assemblage principal de la caméra sur la plaque de montage
- Capteur Cam1 avec 50 ° et capteur Cam2 avec angle de vue horizontal de 95 °
- Réglage manuel de la section d'image verticale / horizontale pour Cam1 / Cam2
- Système d'éclairage nocturne IR-LED pour Cam2 avec contrôle dynamique de la luminosité LDR
- Microphone intégré (Cam2)

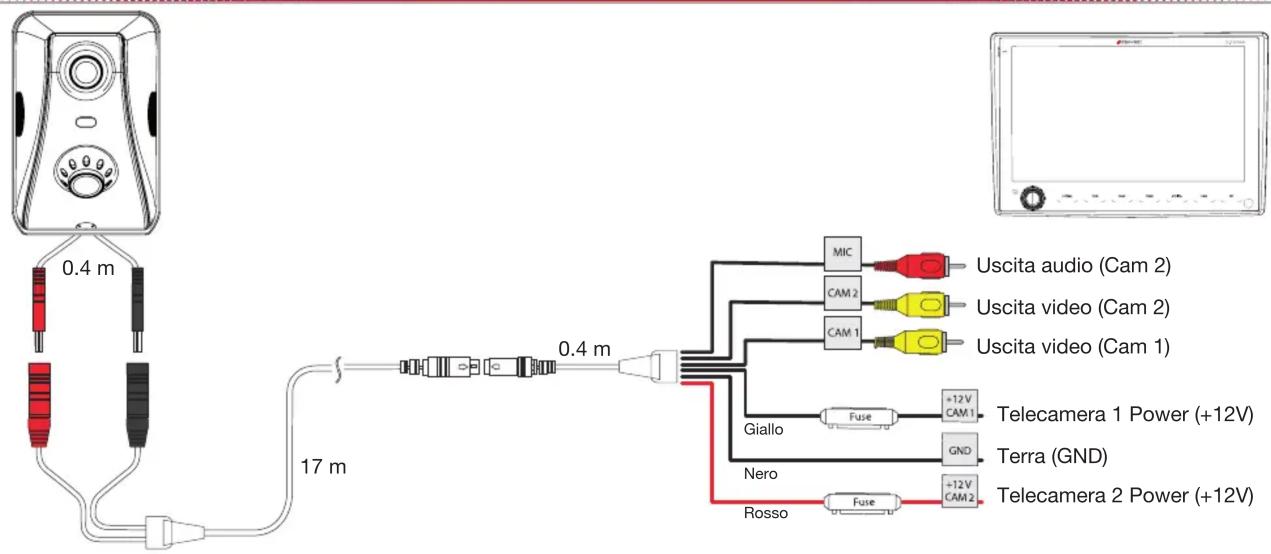

- Câble en 3 parties avec une longueur de câble principal de 17,0 m
- Adapteur pour câble Waeco installé d'origine fourni
LA DESCRIPTION
La caméra de recul à double objectif ZENEC ZE-RVSC200-MK2 a été spécialement développée pour les camping-cars profilés et intégraux. Dans la partie supérieure du châssis se trouve la Cam1. La fonction de cette caméra est de remplacer le rétroviseur intérieur non disponible. L'objectif de la caméra, situé dans la partie inférieure, Cam2 est destiné aux manœuvres et à la marche arrière. Cam2 affiche la zone réglable jusqu'à 5 mètres derrière le camping-car. Un microphone intégré ainsi que le système d'éclairage nocturne IR-LED équipent la caméra inférieure (Cam2).
Ce produit est compatible avec une variété de récepteurs A/V 2 DIN et de modèles de la gamme ZENEC E>GO, avec deux entrées pour les caméras de recul et une pour le microphone.
Spécifications techniques
| Périphérique d'imagesCam1/Cam2 : | Capteur 6.09 mm SONY IMX225LQR CMOS |
| Distance focale de l'objectifCam1/Cam2 : | f3.5 / f2.3 |
| Système de télévision : NTSC / 30 fps | |
| Angle de vue Cam1/Cam2 : | 90^(D) × 50^(H) × 45^(V) / 130^(D) × 95^(H) × 75^(V) |
| Résolution d'image du capteur : 1305 (H) x 977 (V) pixels | |
| Résolution de sortie vidéo : > 420 lignes TV | |
| Fréquence d'images : 30 champs/sec. | |
| Rapport signal sur bruit : > 48 dB | |
| Sensibilité à la lumière : 0.3 Lux | |
| Sortie vidéo : 1.0 Vp-p, 75 ohms CVBS | |
| Balance des blancs : Automatique | |
| Compensation de contre-jour : Automatique | |
| Correction gamma : | 0.45 |
| Contrôle de gain : Automatique | |
| Système de synchronisation : Automatique | |
| Alimentation : | DC 12 V |
| Consommation de courantCam1/Cam2: | 70 mA / 100 mA @12VDC, ≤ 2040 mW |
| Indice de protection IP : | IP69K |
| Température de fonctionnement : | -30°C ~ +75°C, RH 95 % max. |
⚠MISE EN GARDE :
■ Utilisez exclusivement le câble de connexion fourni. La modification du câble annulera votre garantie.
■ La caméra est étanche à l'eau et à la poussière et a été homologuée selon la norme internationale IP69K. Cependant, le nettoyage des véhicules à l'aide d'appareils à jet d'eau et de vapeur à haute pression peut toujours endommager les modèles de caméras IP69K par intrusion de l'eau.
■ Si le camping-car est traité avec un nettoyeur haute pression à jet d'eau, veillez à maintenir une distance d'au moins un mètre entre la buse d'eau et le capteur / boîtier de la caméra.
Trouvez un emplacement approprié pour la caméra à l'arrière de votre camping-car. La hauteur optimale est d'environ 2,5 m du sol.
Prenez la plaque de montage, maintenez-la dans la position souhaitée et marquez les points médians des cinq trous comme indiqué à gauche. Retirez la plaque de montage et percez un trou de ∅ 10 mm à travers le repère central (passage de câble) et quatre trous de ∅ 2,5 mm à travers les repères d'angle.
Maintenez la plaque de montage en place et vissez-la avec les vis autotaraudeuses fournies sur le camping-car.
Passez les deux câbles à travers le trou du milieu et scellez-le avec de la colle pour véhicule ou un mastic similaire.
Enfin, tout ce que vous avez à faire est de cliquer sur l'ensemble principal de la caméra sur la plaque de montage, d'acheminer le câble vers la baie radio et d'ajuster les deux caméras manuellement.
