RISE A174 - Support mural pour téléviseur Vogel's - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accessoire d'extension pour support mural
Marque	Vogel's
Modèle	RISE A174
Compatibilité VESA	Jusqu'à 1000 x 600 mm (extension pour supports RISE A172/A173)
Charge maximale	15 kg (33 lbs)
Matériaux	Acier robuste
Couleur	Noir
Garantie	5 ans
Fonction principale	Extension de la compatibilité VESA pour monter des écrans de très grande taille
Installation	Fixation sur les supports RISE A172 ou A173 avec vis H4 (couple 3 Nm)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Vérifier régulièrement la fixation. Respecter la charge maximale de 15 kg.
Pièces détachées	Disponibles sur le site officiel Vogel's
Réparabilité	Support technique Vogel's pour les pièces et réparations
Informations générales	Conçu et fabriqué aux Pays-Bas. Plus d'informations sur www.vogels.com

FOIRE AUX QUESTIONS - RISE A174 Vogel's

Quels téléviseurs sont compatibles avec le RISE A174 ?

Le RISE A174 est un accessoire d'extension qui permet de monter des écrans avec un entraxe VESA jusqu'à 1000 x 600 mm sur les supports RISE A172 ou A173.

Quelle est la charge maximale supportée par le RISE A174 ?

La charge maximale est de 15 kg (33 lbs). Ne pas dépasser cette limite pour garantir la sécurité.

Comment installer l'extension RISE A174 ?

Fixez d'abord le support RISE A172 ou A173 au mur. Ensuite, vissez l'extension A174 sur la face avant du support à l'aide des vis H4 fournies en serrant à 3 Nm.

Le RISE A174 est-il compatible avec les supports RISE A172 et A173 ?

Oui, il est spécifiquement conçu pour être utilisé avec les modèles RISE A172 et A173.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme et une clé dynamométrique (ou une clé Allen) pour serrer les vis à 3 Nm sont recommandés. Les vis sont fournies.

Puis-je utiliser le RISE A174 avec un écran plus lourd que 15 kg ?

Non, la capacité de charge est limitée à 15 kg. Utiliser un écran plus lourd risquerait d'endommager le support et de causer des blessures.

Comment entretenir le support mural RISE A174 ?

Nettoyez-le avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs. Vérifiez périodiquement que toutes les vis sont bien serrées.

Le RISE A174 est-il livré avec une notice d'installation ?

Oui, la notice d'installation est incluse dans l'emballage. Vous pouvez également la télécharger gratuitement sur le site de Vogel's.

Où puis-je acheter des pièces de rechange pour le RISE A174 ?

Les pièces détachées sont disponibles sur le site officiel www.vogels.com ou auprès des revendeurs agréés.

Quelle est la garantie du support Vogel's RISE A174 ?

Vogel's offre une garantie de 5 ans sur ce produit. Conservez la preuve d'achat pour toute réclamation.

MODE D'EMPLOI RISE A174 Vogel's

gel's®

RISE A172 - PFB BAR 1100mm

RISE A173 - EXTENDED STRIP 800 VESA

RISE A174 - EXTENDED ACCESSORY

INTERFACE 1000 VESA

Pure mechanical assembly diagram showing two vertical supports and a horizontal beam (no text or symbols)

max. load A172: 120 kg / 264 lbs

A173: 120 kg / 264 lbs A174: 15 kg / 33 lbs

EN Mounting instructions
DE Montageanleitung 58. Consignes d'installation
FR Consignes a Installation NL Montagevoerschrift
NL Montagevoorschiff ES Instrucciones de montage

IT Istruzioni di montaggio
PI Manual de montag El Ošnivíc suvouevís
EL Ounyles ouvappoyijs SV Montageföreskrifter
5V Montagerofreskline PL Instrukcja montażu

RU Инструкция по сборке и установке
CZE Navod k montaz SK. Návod na montáž
SK Navod na monta, HUI Szerelési előírás
TR Montaj k ilavuzu

RO Instructiuni de montaj
OK Вказівки по монтажи RG Инструкции за монт
BG カントрукций за монтаж JA 設置の説明書
ZH 装配说明

A A172

B A173

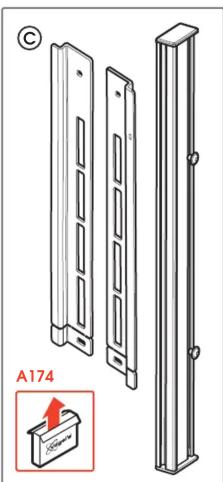

Technical line drawing of three vertical metal panels with internal compartments, one labeled A174 (no text or symbols on panels)

1 LOOSEN 2x (L+R) H4 3 Nm BACK 2 RISE Floor/wall & trolley FRONT 3 FIX 2x (L+R) H4 3 Nm BACK

2 Optional RISE A174 90° 1 90° 2 FIX H4 3 Nm

MOUIN_RISEA172_RISEA173_RISEA174_V3

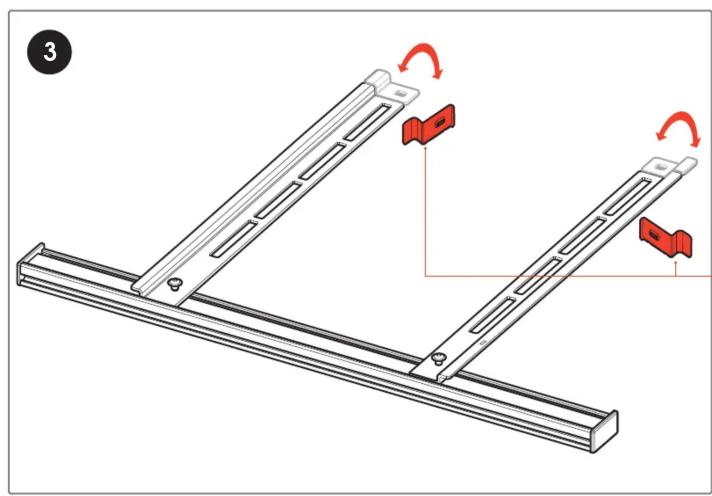

Technical illustration of a mechanical assembly with two metal frames and red clamps, showing motion arrows (no text or symbols)

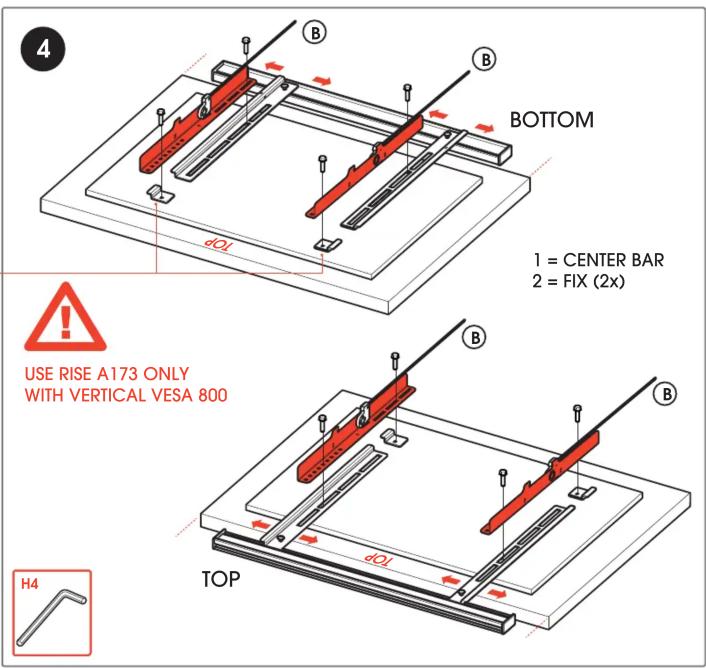

4 BOTTOM 1 = CENTER BAR 2 = FIX (2x) USE RISE A173 ONLY WITH VERTICAL VESA 800 TOP TOP H4

(GB) Subject to printing errors and technical amendments.
(NL) Drukfouten en technische wijzigingen voorbehouden.
(F) Sous réserve de fautes d'impression et de modifications techniques.
(D) Für Druckfehler übernehmen wir keine Verantwortung. Technische Änderungen vorbehalten.
(E) Reservados errores de imprenta y sujete a modificaciones.
(I) Con riserva di modifiche techniche e di eventueli errori di stampa.
(P) Reserva-se a ocorrência de aralhas e de modificações técnicas
(H) Nyomdahibák és technikai változtatások joga fenntartva.
(PL) Zastrzega się możliwość występowania błędów drukarskich i zmian technicznych.
(RUS) Возможны ошибки при печати и технические модификации.

Designed and engineered in the Netherlands. More information on: www.vogels.com

VOGEL'S PRODUCTS BV, HONDSRUGLAAN 93, 5628 DB EINDHOVEN, THE NETHERLANDS

5 CLICK

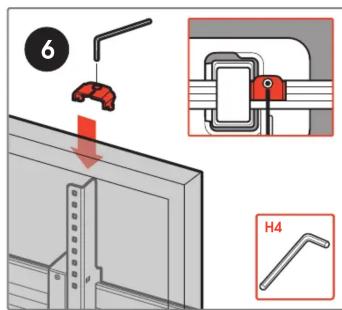

6 H4
