Purista Americana - Hotte Klarstein - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte de cuisine Klarstein Purista Americana, design rétro, capacité d'aspiration élevée.
Dimensions	Dimensions compactes adaptées pour les cuisines modernes.
Modes d'aspiration	Fonctionnement en mode évacuation ou recyclage.
Niveaux de puissance	Plusieurs niveaux de puissance pour une aspiration personnalisée.
Filtration	Filtres à graisse lavables, possibilité d'ajouter des filtres à charbon.
Utilisation	Facilité d'utilisation avec des commandes intuitives.
Éclairage	Éclairage LED intégré pour une meilleure visibilité de la zone de cuisson.
Maintenance	Entretien simple grâce à des filtres lavables et accessibles.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité.
Informations générales	Idéale pour les cuisines de style vintage, design élégant et fonctionnel.

FOIRE AUX QUESTIONS - Purista Americana Klarstein

Comment installer la hotte Klarstein Purista Americana ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer la hotte à une distance adéquate de la plaque de cuisson, généralement entre 65 cm et 75 cm.

Quelle est la capacité d'aspiration de la Klarstein Purista Americana ?

La Klarstein Purista Americana a une capacité d'aspiration de 650 m³/h, idéale pour les cuisines de taille moyenne à grande.

Comment nettoyer les filtres de la hotte ?

Les filtres à graisse peuvent être nettoyés à la main avec de l'eau chaude et du savon ou en les plaçant dans le lave-vaisselle. Assurez-vous de les laisser sécher complètement avant de les réinstaller.

La hotte peut-elle être utilisée en mode recyclage ?

Oui, la Klarstein Purista Americana peut être utilisée en mode recyclage. Vous aurez besoin d'acheter un filtre à charbon séparément pour activer ce mode.

Quel type d'ampoule est compatible avec la hotte ?

La hotte utilise des ampoules LED de type E14. Assurez-vous de ne pas dépasser la puissance maximale recommandée.

Quels sont les niveaux de vitesse disponibles sur la hotte ?

La Klarstein Purista Americana propose trois niveaux de vitesse pour s'adapter aux différents besoins d'aspiration.

Y a-t-il un indicateur de nettoyage des filtres ?

Oui, un indicateur lumineux s'allume lorsque les filtres doivent être nettoyés ou remplacés, ce qui vous aide à maintenir l'efficacité de la hotte.

Comment résoudre un problème d'aspiration faible ?

Vérifiez que les filtres ne sont pas obstrués et qu'ils sont propres. Assurez-vous également que la hotte est installée à la bonne hauteur et qu'il n'y a pas d'obstacles dans le conduit d'évacuation.

La hotte fait du bruit lors de son fonctionnement, est-ce normal ?

Un certain niveau de bruit est normal, surtout aux vitesses les plus élevées. Si le bruit semble excessif, vérifiez que la hotte est correctement installée et que tous les éléments sont bien fixés.

Où puis-je trouver des pièces de rechange pour la Klarstein Purista Americana ?

Les pièces de rechange peuvent être commandées directement auprès du service client de Klarstein ou sur leur site web officiel.

MODE D'EMPLOI Purista Americana Klarstein

Hersteller & Importeur (UK) 16

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et des informations supplémentaires concernant le produit.

Consignes de sécurité 48

Installation 50

Utilisation 53

Nettoyage et maintenance 54

Résolution des problèmes 57

Fiche de données produit 58

Informations sur la protection de l'environnement 60

Informations sur le recyclage 60

Fabricant et importateur (UK) 60

FICHE TECHNIQUE

Numéro d'article 10035340
Source d'alimentation 220-240 V ~ 50/60 Hz

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

Remarques importantes concernant le mode d'extraction

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffisant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffisant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

INSTALLATION

Préparation

Si l'espace dispose d'une bouche d'aération dirigée vers l'extérieur, il est possible d'installer la hotte comme sur l'image de droite. Le conduit d'aspiration doit avoir un diamètre d'au moins 150 mm et doit être composé d'émail, d'aluminium ou d'un tuyau flexible et thermorésistant.

• Éteindre l'appareil avant de l'installer et débrancher la prise.
• La hotte aspirante doit être montée 65 à 75 cm au-dessus de la surface de cuisson.

Installation avec évacuation extérieure de l'air

Attention: respecter les consignes de sécurité pour l'utilisation de l'appareil avec évacuation extérieure de l'air. Si la hotte aspirante est utilisée simultanément avec un autre appareil qui tire son énergie d'une source autre qu'électrique, la dépression de la pièce ne doit pas excéder 4 Pa (4 x 10 ^-5 Bar).

Remarques importantes pour l'installation de tuyaux d'extraction

Les règles suivantes doivent être scrupuleusement respectées pour assurer une extraction optimale de l'air. Si ces instructions ne sont pas respectées, les performances seront réduites et le niveau sonore de la hotte augmenté.

• Posez le tuyau d'échappement aussi court et droit que possible.
• N'utilisez pas un tuyau d'extraction plus petit et ne le resserrez pas.
• Lors de l'utilisation de flexibles, installez toujours le tuyau de manière étanche afin de minimiser les pertes de pression.
• Tous les travaux d'installation doivent être effectués par un électricien professionnel uniquement ou une personne qualifiée.
• Ne raccordez pas le conduit d'extraction de la hotte à un système de ventilation existant utilisé pour un autre appareil, tel qu'une cheminée.
• L'angle du coude du tuyau d'extraction ne doit pas être inférieur à 120°. Alignez le tube horizontalement. Ou bien le tuyau doit être dirigé vers le haut depuis son point de départ et être conduit vers un mur extérieur.
• Après l'installation, assurez-vous que la hotte est horizontale afin d'éviter toute accumulation de graisse d'un seul côté.
• Assurez-vous que le tuyau d'extraction choisi pour l'installation est conforme aux normes en vigueur et qu'il est résistant au feu.

1	Pour le montage mural, percez 4 trous d'un diamètre de 8 mm à un endroit approprié dans le mur. Utilisez la distance entre les trous à l'arrière de la hotte aspirante comme guide.
2	Insérez les chevilles dans les trous.
3	Insérez les vis supérieures dans les chevilles et serrez-les jusqu'à ce que la hotte aspirante s'adapte juste au-dessus.
4	Placez la hotte aspirante sur les vis.
5	Serrez ensuite les deux vis inférieures de l'intérieur pour fixer la hotte au mur.
6	Fixez ensuite le tuyau d'évacuation à la hotte aspirante.

Méthode d'installation B

1	Percez 4 trous d'un diamètre de 6 mm au fond de l'élément mural. Assurez-vous que la distance entre l'arrière de la hotte aspirante et le mur est maintenue.
2	Fixez la sortie d'air à la hotte, puis montez la hotte au fond de l'élément en la serrant avec les 4 vis, rondelles et écrous fournis.

Sortie d'air horizontale et verticale

La sortie d'air peut être horizontale ou verticale.

Sortie d'air horizontale Sortie d'air verticale
A	B
Utilisez le couvercle pour rendre étanchela sortie d'air sur la face supérieure.	Utilisez le couvercle pour rendre étanchela sortie d'air à l'arrière.

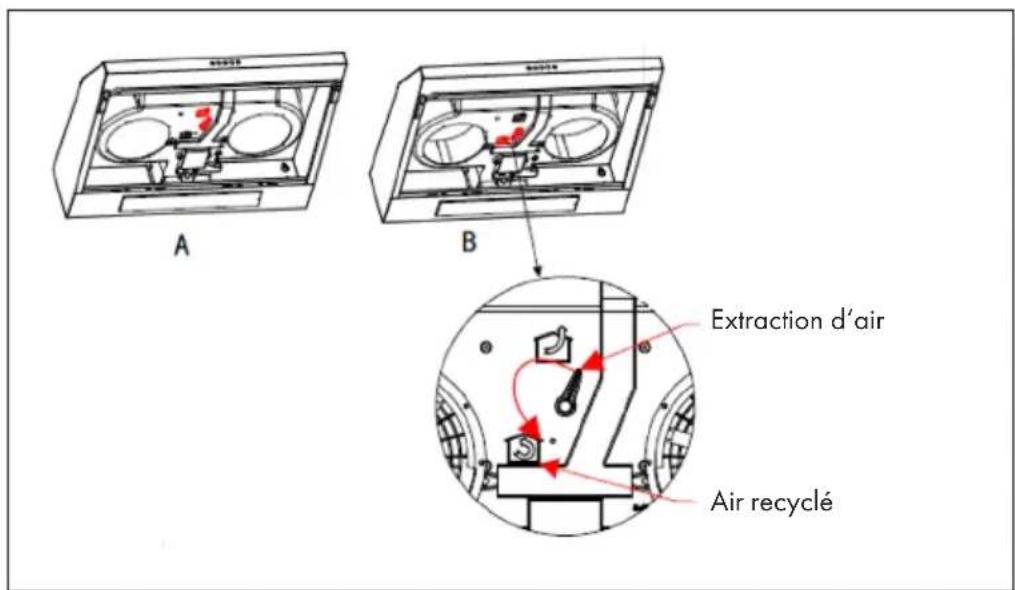

Réglage de la ventilation

• Ventilation par extraction d'air : tournez le contrôleur pour passer en mode d'extraction d'air (Figure A). Installez le tuyau d'évacuation et allumez la hotte aspirante. L'air est maintenant évacué vers l'extérieur.
• Ventilation par circulation d'air : tournez le contrôleur en mode circulation d'air (Figure B). Fixez les couvercles de sortie et allumez la hotte aspirante. L'air est maintenant évacué par la sortie intérieure.

A B Extraction d'air Air recyclé

UTILISATION

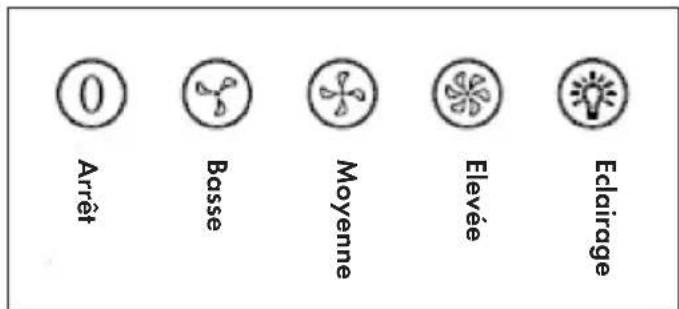

Arrêt Basse Moyenne Elevée Eclairage

• Appuyez sur le bouton Stop pour arrêter le moteur.
• Appuyez sur le bouton Low pour faire tourner le moteur à basse vitesse.
• Appuyez sur le bouton Moyen pour faire tourner le moteur à vitesse moyenne.
• Appuyez sur le bouton Haut pour faire tourner le moteur à grande vitesse.
• Appuyez sur le bouton Light pour allumer les deux lampes. Appuyez à nouveau sur le bouton pour éteindre l'éclairage.

NETTOYAGE ET MAINTENANCE

Éteignez la hotte avant le nettoyage et l'entretien, puis débranchez la fiche de la prise. Les surfaces extérieures sont sujettes aux rayures et aux taches. Par conséquent, n'utilisez pas d'abrasifs pour le nettoyage et essuyez immédiatement les restes de substances alcalines ou acides (jus de citron, vinaigre) après le nettoyage.

Surfaces en inox

L'inox doit être nettoyé régulièrement pour conserver sa longue durée de vie. Utilisez un nettoyant pour inox. Essuyez toujours dans le sens du grain de l'inox pour éviter les rayures.

Surface du panneau de commande

Vous pouvez nettoyer le panneau de commande avec un chiffon humide et un liquide vaisselle doux. Avant le nettoyage, assurez-vous que le chiffon est propre et bien essoré. Utilisez un chiffon doux et sec pour éliminer l'excès d'humidité après le nettoyage.

Nettoyage mensuel des filtres à graisse

Nettoyez le filtre tous les mois pour éviter les risques d'incendie. Le filtre capte la graisse, les fumées et la poussière et impacte ainsi l'efficacité de la hotte aspirante. Si le filtre n'est pas nettoyé, la graisse s'y accumule. Nettoyez le filtre à l'eau avec un peu de liquide vaisselle, puis laissez-le sécher à l'air libre.

Comment installer et démonter les filtres à graisse

Retirez les filtres à graisse en appuyant sur le bouton de la poignée du filtre.

Pour réinstaller les filtres, suivez les étapes ci-dessous :

1 Inclinez le filtre et insérez-le dans les fentes à l'arrière de la hotte.
2 Appuyez sur le bouton sur la poignée du filtre.
3 Relâchez la poignée une fois que le filtre est de retour dans sa position d'origine.
4 Répétez ce processus pour tous les filtres.

Installation de filtres à charbon actif (facultatif)

Remarque : les filtres à charbon actif réduisent légèrement la puissance d'aspiration.

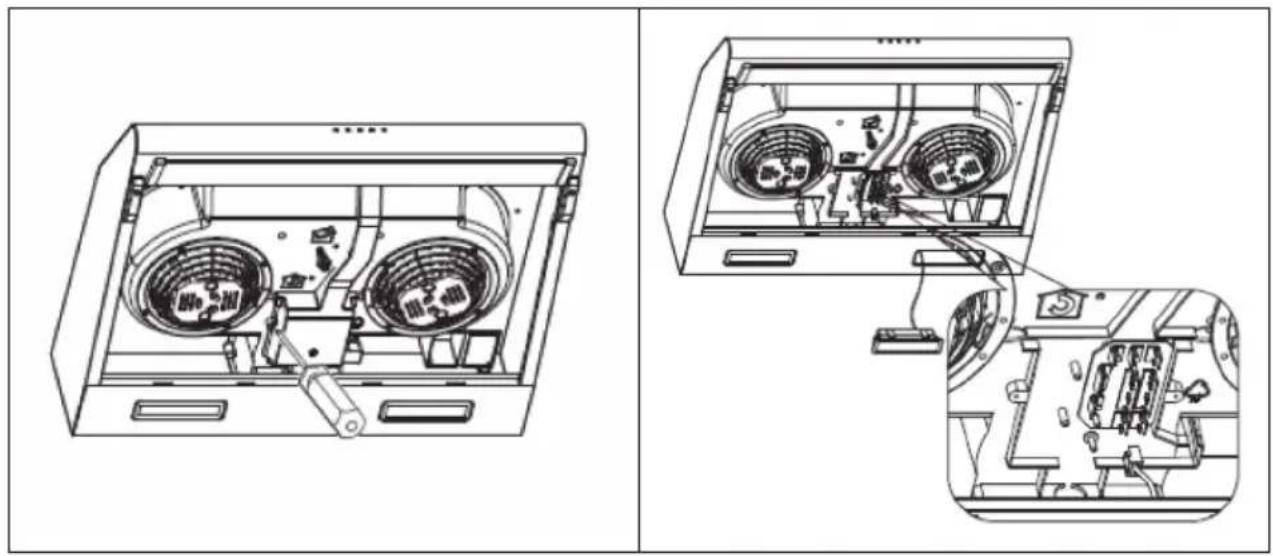

Remplacement de la lampe

1 Retirez le filtre à graisse.
2 Retirez le couvercle à l'aide d'un tournevis (Figure 1).
3 Tirez la lampe à la main et retirez la pince pour remplacer la lampe (Figure 2).
4 Pour réinstaller la lampe, procédez dans l'ordre inverse.

Problème Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas.	La bouche d’aération est bloquée.	Éliminer la source du blocage.
	Le condensateur est cassé.	Faire remplacer le condensateur.
	Le moteur est cassé. Faire remplacer le moteur.
	Le moteur dégage une mauvaise odeur.	Faire remplacer le moteur.
La lumière est éteinte et le moteur ne fonctionne pas.	L’ampoule est cassée. Faire	remplacer l’ampoule.
	La fiche n’est pas bien enfoncée.	Rebrancher correctement la fiche dans la prise.
Le boîtier vibre. La pale de rotor du ventilateur est endommagée.		Remplacer la pale.
		Fixer le moteur.
		Fixer le boîtier.
L’air n’est pas correctement aspiré.	L’écart entre la cuisinière et la hotte aspirante est trop élevée.	Réduire cet écart.
	Trop forte circulation d’air en raison de fenêtres et de portes ouvertes.	Veiller à éviter tout courant d’air.

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10035340
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		56,5 kWh/Année
Classe d'efficacité énergétique C
Efficacité dynamique des fluides FDE hood		11,1
Classe d'efficacité dynamique des fluides		E
Efficacité lumineuse LE	hood	48,3 Lux/W
Classe d'efficacité lumineuse A
Efficacité de séparation des graisses	GFBhood	61,2	%
Clase d'efficacité de capture des graisses		E
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		158,4 / 306,8	m^3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		-	m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		61/72	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	0	W
Consommation électrique en veille P	s	-	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Numéro d'article	10035340
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		56,5 kWh/Année
Facteur d'extension de temps f 1,6
Efficacité dynamique des fluides FDE hood		11,1
Indice d'efficacité énergétique EEI hood		83,2
Débit d'air mesuré au meilleur point Q BEP		171,4	m^3/h
Pression d'air mesurée au meilleur point	PBEP	213	Pa
Débit d'air maximal	Q_max	306,8	m^3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	91,7	W
Puissance nominale du système d'éclairage	W_L	4,0	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	193	Lux
Consommation électrique mesurée en mode veille	P_o	-	W
Consommation d'énergie mesurée appareil éteint	P_s	0	W
Niveau sonore	L_WA	72	dB
Coordonnées de contact Chal-Tec G	GmbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :
