Caractéristiques techniques	Hotte aspirante Klarstein Valeria, puissance d'aspiration élevée, plusieurs niveaux de vitesse, éclairage LED intégré.
Dimensions	Dimensions compactes adaptées à différents types de cuisines.
Installation	Installation murale, nécessite un montage professionnel recommandé.
Filtration	Filtres à charbon et filtres métalliques lavables, remplaçables.
Utilisation	Facilité d'utilisation avec commandes tactiles, silencieuse en fonctionnement.
Entretien	Nettoyage régulier des filtres, entretien minimal requis.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur.
Informations générales	Design moderne, disponible en plusieurs finitions, garantie constructeur incluse.

FOIRE AUX QUESTIONS - Valeria Klarstein

Comment installer la hotte Klarstein Valeria ?

Pour installer la hotte Klarstein Valeria, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer la hotte à une hauteur appropriée au-dessus de la plaque de cuisson, généralement entre 65 et 75 cm.

Quelles sont les dimensions de la hotte Klarstein Valeria ?

La hotte Klarstein Valeria mesure 60 cm de large, 50 cm de profondeur et 10 cm de hauteur.

Comment nettoyer les filtres de la hotte ?

Les filtres à graisse peuvent être nettoyés à la main avec de l'eau chaude et du savon ou placés au lave-vaisselle. Assurez-vous de les laisser sécher complètement avant de les réinstaller.

La hotte fait un bruit excessif, que faire ?

Vérifiez que la hotte est correctement installée et que tous les éléments sont bien fixés. Si le bruit persiste, il peut être nécessaire de vérifier le moteur ou de contacter le service client.

Comment changer l'éclairage de la hotte Klarstein Valeria ?

Pour changer l'éclairage, débranchez la hotte, puis retirez le couvercle de l'ampoule. Remplacez l'ampoule par une ampoule de type E14 de la même puissance, puis remettez le couvercle en place.

Est-ce que la hotte Klarstein Valeria peut être utilisée en mode recyclage ?

Oui, la hotte Klarstein Valeria peut être utilisée en mode recyclage avec un filtre à charbon, qui doit être acheté séparément.

Quelle est la puissance d'aspiration de la hotte ?

La hotte Klarstein Valeria a une puissance d'aspiration maximale de 600 m³/h, adaptée pour des cuisines de taille moyenne.

Y a-t-il une garantie pour la hotte Klarstein Valeria ?

Oui, la hotte Klarstein Valeria est généralement couverte par une garantie de 2 ans. Veuillez vérifier les conditions spécifiques dans le manuel d'utilisation.

MODE D'EMPLOI Valeria Klarstein

Les règles suivantes doivent être strictement suivies afin d'obtenir une puissance d'extraction optimale :

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et des informations supplémentaires concernant le produit.

Consignes de sécurité 48

Installation (extraction d'air) 50

Consignes pour le montage du conduit d'extraction 52

Panneau de commande et fonctions 53

Nettoyage et entretien 54

Identification et résolution des problèmes 57

Fiche de données produit 58

Informations sur la protection de l'environnement 60

Informations sur le recyclage 60

Fabricant et importateur (UK) 60

FICHE TECHNIQUE

Numéro d'article 10032902, 10034974
Alimentation 220-240 V ~ 50/60 Hz

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

Remarques importantes concernant le mode d'extraction

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffi sant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffi sant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

INSTALLATION (EXTRACTION D'AIR)

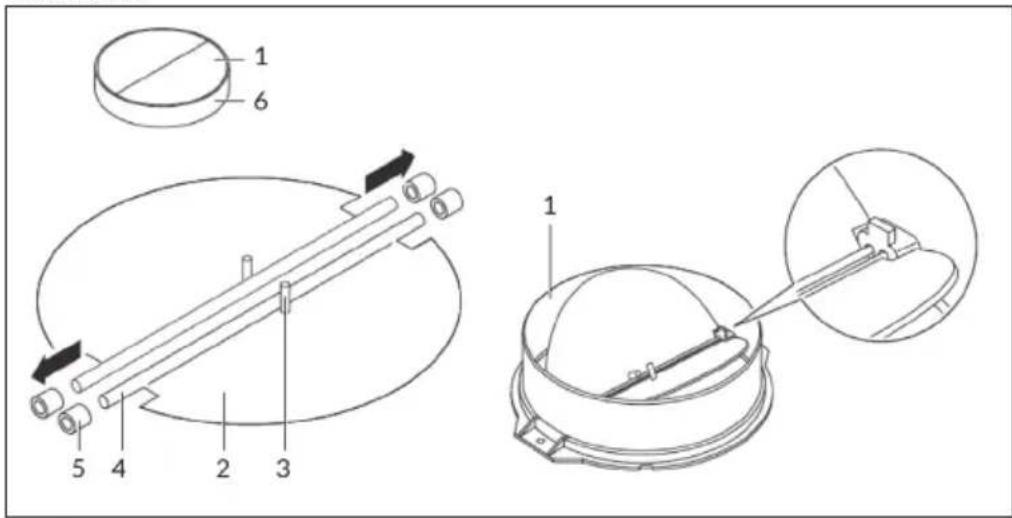

Montage du clapet en V

Si la hotte n'est pas équipée d'un clapet en V, installez les pièces comme suit :

1 Montez la première moitié (2) dans le boîtier (6).
2 La broche (3) doit être dirigée vers le haut.
3 L'axe (4) s'installe dans les perçages (5) sur le boîtier.
4 Répétez toutes les étapes pour la deuxième moitié du clapet.

Installation

Si vous disposez d'une évacuation vers l'extérieur, vous pouvez installer la hotte aspirante comme sur l'image de droite. Le conduit d'évacuation doit avoir un diamètre de 150 mm minimum et être en émail, aluminium ou en matériau flexible et résistant à la chaleur.

1	Avant l'installation, débranchez la fiche de la prise
2	La hotte doit être installée au-dessus de la zone de cuisson à une distance comprise entre 65-75 cm pour obtenir le meilleur résultat possible.
3	Le plafond doit pouvoir supporter au moins 120 kg et avoir une épaisseur d'au moins 30 mm.
4	Percez 12 trous dans le plafond comme indiqué sur la figure 2 et fixez la suspension avec des vis 6 x 40mm. Utilisez 8 boulons M4 * 10 et des écrous d'étanchéité M4 avec des joints pour fixer les équerres métalliques au support. Après avoir calculé la longueur de l'équerre métallique (voir la figure 1), utilisez 16 vis M4 * 10 et des écrous d'étanchéité M4 pour fixer une équerre supplémentaire sur l'équerre. Les équerres doivent se chevaucher d'au moins 10 cm!
	1 2
5	Passez une extrémité du tuyau d'échappement à travers le trou dans le plafond (voir figure 3).
	3 4 5
6	Utilisez 4 vis ST4 * 8 pour fixer la cheminée interne (voir figure 4). Pour installer la cheminée externe, utilisez les crochets présentés sur la figure 4.
7	Pour fixer l'habillage extérieur, 4 vis ST4 * 8 sont nécessaires (voir figure 5).
8	Tenez la hotte et fixez-la avec 16 vis M4 * 10 (voir figure 6).
9	Fixez le conduit d'extraction à la sortie d'air (voir la figure 7). Assurez-vous que tout est bien fixé, enlevez les crochets sur la cheminée extérieure pour terminer l'installation (voir figure 8).
	6	7	8

CONSIGNES POUR LE MONTAGE DU CONDUIT D'EXTRACTION

Les règles suivantes doivent être strictement suivies afin d'obtenir une puissance d'extraction optimale :

• Assurez-vous que le conduit d'extraction soit aussi court et droit que possible.

- Ne réduisez pas la taille et ne restreignez pas le conduit d'extraction.

- Lors de l'utilisation des conduits d'extraction, le conduit doit toujours être posé fermement afin de minimiser les pertes de pression.

- Le non-respect de ces instructions de base réduira les performances de la hotte et en augmentera le niveau sonore.

- Tous les travaux d'installation doivent être effectués par un électricien ou un professionnel qualifié.

- Ne raccordez pas le conduit d'extraction de la hotte à un système de ventilation existant utilisé pour un autre appareil, tel qu'un système de ventilation, des tuyaux de gaz ou des tuyaux d'air chaud.

- Si le conduit d'extraction fait un virage, l'angle du conduit d'extraction ne doit pas être inférieur à 120°. Ne jamais diriger le tuyau d'échappement vers le bas, mais toujours horizontalement ou vers le haut jusqu'à la sortie d'air sur le mur extérieur.

- Après l'installation, assurez-vous que la hotte est fixée à l'horizontale afin qu'aucune graisse ne puisse s'accumuler.

- Assurez-vous que le conduit d'extraction sélectionné pour l'installation soit est conforme aux normes en vigueur et soit ignifuge.

ATTENTION

Risque de blessure ! Pour des raisons de sécurité, utilisez uniquement la taille de vis recommandée dans ce mode d'emploi pour les fi xations et le montage. Le non-respect de cette indication peut provoquer des blessures ou un choc électrique.

PANNEAU DE COMMANDE ET FONCTIONS

4

3

2

1

1 MARCHE/ARRÊT	Appuyez sur cette touche pour allumer ou éteindre la hotte.
2 VENTILATEUR	Appuyez plusieurs fois sur cette touche pour régler l'un des niveaux de vitesse suivants : 1 faible, 2 moyenne, 3 élevée.Chaque fois que vous appuyez sur la touche, la hotte passe à la vitesse suivante dans l'ordre : « faible / moyenne / élevée / faible / moyenne /... ». Le niveau de vitesse respectif s'affi che sur l'écran LED : « 1-2-3-1-2-... »
3 ÉCLAIRAGE	Appuyez sur cette touche pour allumer l'éclairage.Appuyez à nouveau sur la touche pour éteindre l'éclairage.Remarque : L'éclairage ne se contrôle pas avec la touche de Marche/Arrêt.
4 TIMER	Lorsque la hotte aspirante est en marche et que vous appuyez sur cette touche, la hotte passe en mode veille (le temps de veille est de 9 minutes). L'écran LED affi che le décompte de la minuterie : « 9.8.7.6... ». Lorsque la minuterie expire, la hotte s'éteint automatiquement et l'éclairage également. Appuyez sur cette touche pour activer ou désactiver la fonction de minuterie (TIMER).

Contrôle automatique de la température

La hotte mesure automatiquement sa température de surface. Si la température de surface de la hotte est ≤ 61 °C, le ventilateur ne fonctionnera pas automatiquement. Si la température de surface de la hotte est > 61 °C, le ventilateur fonctionnera automatiquement à haute vitesse. Lorsque la touche VENTILATEUR clignote, la température de surface est <52 °C et la hotte revient à son état initial.

NETTOYAGE ET ENTRETIEN

Avant l'entretien ou le nettoyage, débranchez toujours la hotte du secteur. Assurez-vous que la hotte est éteinte et que la prise a été retirée. Les surfaces externes sont sujettes aux rayures et aux bosses, suivez les instructions de nettoyage pour obtenir le meilleur résultat sans causer de dommage.

Générales

Laissez l'appareil refroidir complètement avant de le nettoyer et n'utilisez de substances alcalines ou acides comme du jus de citron ou du vinaigre pour nettoyer la surface.

Inox

L'inox doit être nettoyé régulièrement (toutes les semaines) pour garantir une longue durée de vie à l'appareil. Vous pouvez pour cela utiliser un produit de nettoyage liquide spécial pour l'inox.

Panneau de commande

Vous pouvez nettoyer le panneau de commande à l'eau chaude savonneuse. Assurez-vous que votre chiffon est propre et bien essoré avant de nettoyer le panneau de commande. Utilisez un chiffon sec et doux pour essuyer l'humidité excessive après le nettoyage.

Important : utilisez des produits de nettoyage neutres et évitez d'utiliser des produits chimiques agressifs, les nettoyants ménagers puissants ou contenant des produits abrasifs, car cela peut affecter l'apparence de l'appareil et éventuellement effacer les symboles imprimés sur le panneau de commande.

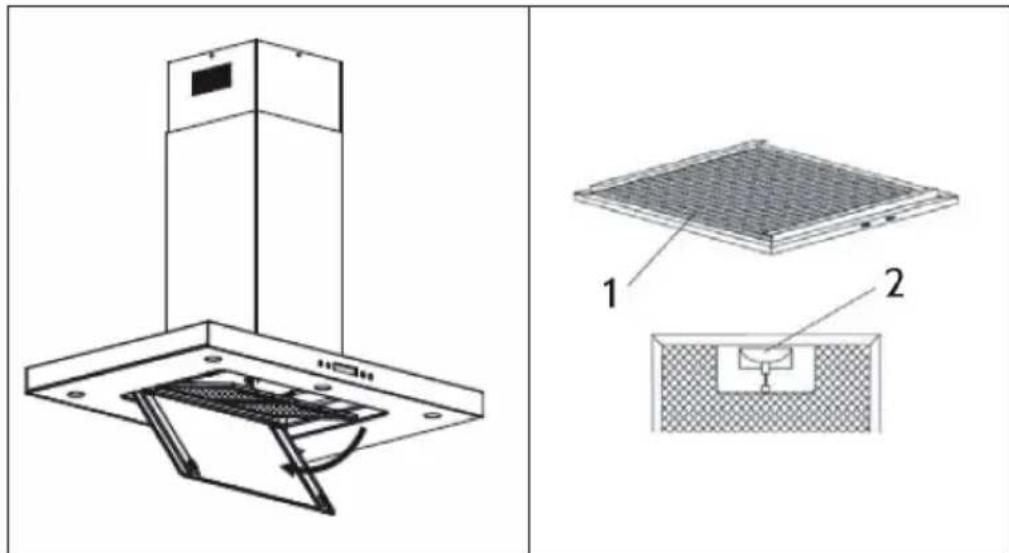

Filtre à graisses

Vous pouvez nettoyer les filtres en tissu à la main. Trempez-les dans de l'eau avec un détergent dégraissant pendant environ 3 minutes, puis frottez-les avec une brosse douce. N'appliquez pas trop de pression pour éviter d'endommager le filtre. Laissez ensuite le filtre sécher à l'air libre, mais pas directement au soleil. Les filtres doivent toujours être lavés séparément de la vaisselle et des ustensiles de cuisine !

Retirez le filtre comme indiqué sur l'image, puis remontez-le dans l'ordre inverse.

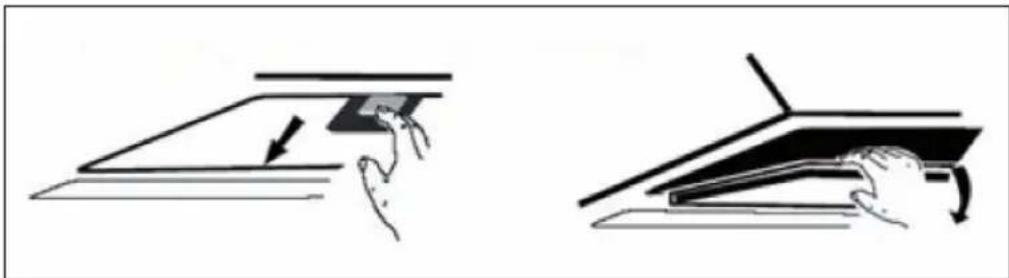

Filtre à charbon actif

1 Avant d'installer le filtre à charbon actif, enlevez d'abord le filtre à graisse. Appuyez sur le verrou et enlevez le filtre à graisse.

2 Glissez le filtre à charbon actif dans le trou rectangulaire sous le moteur jusqu'à ce qu'il s'enclenche en place à l'arrière du trou rectangulaire. Soulevez les deux rails de fixation jusqu'à ce qu'ils se trouvent horizontalement au-dessus du filtre à charbon.

3 Remettez ensuite le filtre à graisse en place. 4 Pour retirer le filtre à charbon actif, procéder dans l'ordre inverse.

Remplacement d'une ampoule

Comment remplacer une ampoule :1 Eteignez d'abord l'appareil et débranchez la fiche.2 Attendez que l'ampoule soit refroidie avant de la remplacer.3 Démontez le filtre et desserrez le cadre avec un tournevis (voir illustration).4 Remplacez la lampe par une autre de mêmes caractéristiques.

IDENTIFICATION ET RÉSOLUTION DES PROBLÈMES

Problème Cause possible	Solution
L'éclairage s'allume mais le moteur ne fonctionne pas.	Le moteur est éteint. Allumez	le moteur avec la touche VITESSE.
	L'interrupteur du moteur est hors service.	Contactez un professionnel.
	Le moteur est endommagé.	Contactez un professionnel.
Ni l'éclairage ni le moteur ne fonctionnent.	Le fusible de votre domicile s'est déclenché ou est hors service.	Réarmez le disjoncteur ou remplacez le fusible
	Le câble d'alimentation est desserré ou n'est pas branché.	Branche correctement le câble secteur.
L'éclairage ne s'allume pas.	La lampe est hors service.	Remplacez la lampe.
Puissance d'aspiration insatisfaisante	L'écart entre la hotte et la cuisinière est trop grand.	Réduisez l'écart.
La hotte est accrochée de travers.	Une des vis de fixation est mal serrée.	Serrez la vis.

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10032902, 10034974
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		19,3 kWh/Année
Classe d'efficacité énergétique A
Efficacité dynamique des fluides FDE hood		28,1
Classe d'efficacité dynamique des fluides		A
Efficacité lumineuse LE	hood	22,4 Lux/W
Classe d'efficacité lumineuse B
Efficacité de séparation des graisses	GFBhood	62,9 %
Clase d'efficacité de capture des graisses		E
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		199 / 558 m^3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		- m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		43 / 65	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	-	W
Consommation électrique en veille P	s	0,48	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10032902, 10034974
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		19,3 kWh/Année
Facteur d'extension de temps f 1,0
Efficacité dynamique des fluides FDE hood		28,1
Indice d'efficacité énergétique EEI hood		48,1
Débit d'air mesuré au meilleur point Q BEP		191,8	m^3/h
Pression d'air mesurée au meilleur point PBEP		197	Pa
Débit d'air maximal	Q max	558	m^3/h
Puissance électrique d'entrée mesurée au meilleur point WBEP		37,3	W
Puissance nominale du système d'éclairage	WL	7,8	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	174,6	Lux
Consommation électrique mesurée en mode veille	Ps	0,48	W
Consommation d'énergie mesurée appareil éteint	Po	-	W
Niveau sonore	LWA	65	dB
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :
