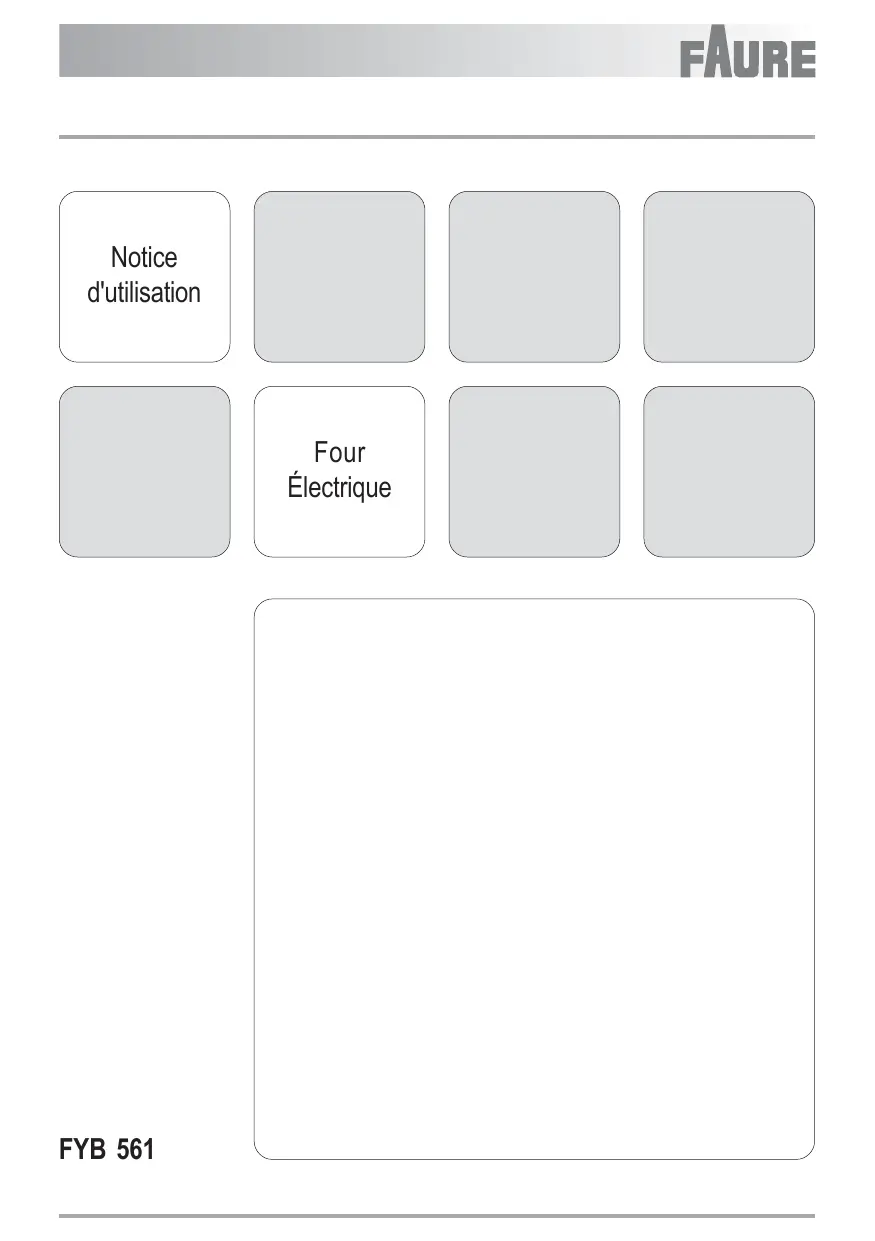

Retrouvez gratuitement la notice de l'appareil FYB561W FAURE au format PDF.
Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice FYB561W - FAURE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FYB561W de la marque FAURE.
Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa position d’utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel, tenez les matériaux d’emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,…), l’installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel. Débranchez la prise de votre appareil (si elle existe) ou coupez le disjoncteur avant toute opération de nettoyage manuel. N’utilisez que des produits du commerce non corrosifs et/ou non inflammables. Utilisez un chiffon ou une éponge humidifié. Un nettoyage à l’eau ou à la vapeur risque de provoquer des infiltrations nuisibles au bon fonctionnement du produit et des dommages corporels. Si votre appareil est équipé d’un éclairage, il est obligatoire de débrancher la prise de votre appareil (si elle existe) ou coupez le disjoncteur avant de procéder au changement de l’éclairage (ampoule, néon, etc.) pour éviter tout choc électrique ou électrocution. Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur ou à proximité de l’appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d’usage ce qui pourrait présenter un danger, par exemple : coupez le câble d’alimentation électrique au ras de l’appareil, cassez le dispositif de verrouillage, s’ils existent. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l’appareil.
- les côtés et la façade de l’appareil sont chauds, - les récipients et leur contenu peuvent basculer, - lorsque la porte du four est ouverte, les parois internes de porte et d’enceinte sont chaudes. Veuillez tenir compte de ces informations et éloigner les enfants pendant et après l’utilisation de votre appareil pour éviter tout risque matériel et corporel. L’opération de nettoyage pyrolyse doit être effectuée en votre présence. Veillez au bon entretien de l’appareil et à son bon fonctionnement. Ne coupez pas l’alimentation du four et ne tentez pas d’ouvrir la porte. Le non respect de ces avertissements peut provoquer des dommages corporels et/ou matériels (incendie,…). Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
! Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet. ! A la réception de l’appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d’enlèvement dont vous garderez un exemplaire. ! Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu. ! Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. ! Avant la première utilisation de votre appareil, faites le chauffer une fois à vide. Assurez-vous alors que la pièce soit suffisamment aérée: VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.
à ne pas toucher les éléments chauffants à l’intérieur du four. ! Si vous utilisez un appareil électrique à fil à proximité de votre four (par exemple un batteur électrique), assurez-vous que le câble d'alimentation de cet appareil ne risque pas de toucher une surface chaude du four qui serait susceptible de fondre ou ne risque pas d'être coincé dans la porte du four. ! En plus du(des) accessoire(s) fournis avec votre appareil, n'utilisez que des plats, des moules à gâteaux, ... résistants à de hautes températures (suivez les instructions des fabricants). ! Sur la porte ouverte du four: - ne posez pas de charge lourde, - assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir. ! En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine. ! Au moment de l’ouverture de la porte du four, durant la phase de cuisson ou à la fin de cette dernière, faire attention à la bouffée d’air chaud qui sort du four. ! Ne placez jamais de papier d’aluminium ou tout autre utensile, plat et accessoire directement en contact avec la sole, la chaleur accumulée pourrait entraîner une détérioration de l'émail et de l’appareil.
! Après utilisation de votre four, assurez-vous que toutes les manettes se trouvent sur la position "arrêt". ! Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. ! Eloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous éviterez ainsi qu'ils se brûlent en touchant la façade chaude de votre appareil. ! Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil. ! Avant de procéder au nettoyage de votre appareil, vérifiez qu'aucun élément n'est sous tension (toutes les commandes doivent se trouver sur la position "arrêt") et que les parois soient suffisamment refroidies. ! Pour obtenir de bons résultats culinaires et d'utilisation, veillez à ce que votre appareil soit toujours propre; lors de la cuisson de certaines préparations, les projections graisseuses peuvent dégager des odeurs désagréables. ! Nettoyez votre appareil après chaque utilisation afin de garantir un fonctionnement correct. ! N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
! Les opérations d’installation et de branchement doivent être réalisée par un technicien qualifié. ! Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages. ! Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. ! Débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil si celle-ci présente une quelconque anomalie.
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’ils puissent être récupérés et recyclés. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise âu rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. En cas d’anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un Service Après Vente. En cas d’intervention sur l’appareil, exigez du service après vente les pièces de rechange certifiées Constructeur. Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d’accident provoqués par l’appareil du fait du non-respect de ces avertissements. 6
A l'attention de l'utilisateur Comment utiliser le four Programmateur électronique Fonctions de cuisson À la première utilisation Programmation du four Fonctions spéciales Accessoires du four Conseils d'utilisation Guide des cuissons Entretien et nettoyage Nettoyage du four à émail pyrolytique En cas d'anomalie de fonctionnement Plaque signalétique Garantie/service-clientèle
(Fig. 1) Cette commande vous permet de choisir le mode de cuisson désirée. Les symboles présents sur le sélecteur de fonctions signifient :
Il coupe l’alimentation de toutes les résistances du four en cas de surchauffe imputable à un usage incorrect de l’appareil ou à la panne de certains composants. En cas de déclenchement du thermostat il faudra faire appel au service aprèsvente.
Le ventilateur sert à refroidir le bandeau de commandes, les manettes et la poignée de la porte du four. Afin d’éviter tout danger de surchauffe, une fois le four éteint, le ventilateur fonctionnera jusqu’à ceque la température atteigne des valeurs normales. Il est normale que vous l'entendiez encore quelques instants après l'arrêt total de votre four.
(Fin de cuisson / Mise à l'heure)
Il est possible de sélectionner n’importe quelle fonction de cuisson, température et durée de cuisson.
Pour éteindre le four, appuyez sur la touche "Marche / Arrêt" . Tous les programmes ou fonctions de cuisson s’arrêtent, l'éclairage du four s’éteint et l’heure du jour uniquement est affichée sur l’écran.
2. Tournez le sélecteur de fonctions pour choisir la fonction de cuisson désirée. Chaque fois qu’une fonction de cuisson est choisie, un symbole des fonctions s’allumera indiquant la fonction active à ce moment-là. À côté du symbole relatif à la fonction de cuisson sélectionnée, le numéro correspondant apparaîtra (Fig. 4). 3. Pour chaque fonction de cuisson, l'affichage de température indique la température préréglée. tournez la commande Température / Temps jusqu’à la position ou pour régler la température par intervalles de 5 degrés. Le symbole du thermomètre indique le niveau de température à l’intérieur du four.
— Tournez la commande Température / Temps jusqu’à la position ou pour modifier la température prédéfinie tandis que le symbole “#” clignote (Fig. 5). La température maximum pouvant être programmée est de 250°C. Lorsque la température réglée est atteinte à l’intérieur du four, un signal sonore retentit.
Viandes - La chaleur provient de l'élément chauffant supérieur et inférieur, et la fonction de Préchauffage Rapide est automatiquement selectionnée. La chaleur provenant de la sole est limitée afin que les projections ne brûlent pa sur la sole. La température préréglée est de 210°C.
"Nettoyage à email pyrolytique".
Dès que la cuisinière est raccordée électriquement pour la première fois, "12:00" s'affiche et le voyant de "mise à l'heure" clignote. Assurez vous de bien régler l’heure du jour avant d’utiliser le four.
1. Appuyez sur la touche "Température / Temps" jusqu’à ce que le voyant de "mise à l'heure" clignote. Réglez l’heure en tournant la commande Température / Temps jusqu’à la position ou par intervalles de 1 minute en 1 minute. (Fig. 6).
Contrôlée en fonctionnement ou fenêtre ouverte). 1. Enlevez tous les accessoires du four. 2. Retirez les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourraient se trouver sur la façade de votre appareil. 15
4. Positionnez la commande de four sur le repère "Pâtisseries Poissons"
Cette procédure doit être répétée avec la fonction "Grillades Tournebroche" minutes environ.
Avant de cuisiner pour la première fois, lavez soigneusement tous les accessoires.
1. Appuyez sur la touche "Température / Temps" pour sélectionner la fonction "Minuteur" (Fig. 9). Le voyant "minuteur" clignote et «0.00» s'affiche. 2. Tournez la commande Température / Temps jusqu’à la position pour sélectionner le temps desiré pendant que le voyant "minuteur" clignote. Le temps maximum est de 23 heures et 59 minutes. Après avoir terminé le réglage, le Minuteur attend 3 secondes avant de démarrer . 3. Une alarme sonore retentit pour indiquer que le temps programmé s’est écoulé. 4. Pour arrêter l’alarme sonore, appuyez sur n'importe quelle touche. L’alarme sonore s'arrête automatiquement après 1 minute environ et l’écran affiche l’heure du jour. Le four NE s’éteindra PAS s’il est en fonction.
. jusqu’à la position ou Pour annuler le réglage du Minuteur Appuyez sur la touche "Temps" jusqu’à ce que le voyant "minuteur" clignote. Tournez la commande Température / Temps jusqu’à la position jusqu’à «0.00» s'affiche (Fig. 10).
3. Pendant que le voyant "temps de cuisson" clignote, tournez la commande Température / Temps jusqu’à la position pour sélectionner le temps desiré. Le temps maximum est de 23 heures et 59 minutes. Le programmeur attend 3 secondes avant de démarrer. 4. Lorsque le temps de cuisson est terminé, le four s’éteint automatiquement et une alarme sonore retentit tandis que le «0.00» s'affiche. 5. Pour éteindre l’alarme sonore, appuyez sur la touche "Marche / Arrêt" . Si vous appuyez sur tout autre touche, l’alarme sonore cesse et l’écran affiche les symboles indiqués dans la figure 12. L’alarme sonore s'arrête automatiquement après 2 minutes environ et l’écran affiche l’heure du jour. Pour remettre le four à zéro, appuyez sur la touche "Marche / Arrêt" .
Tournez la commande Température / Temps jusqu’à la position jusqu’à ce que “0.00” s'affiche (Fig. 13).
2. Appuyez sur la touche "Température / Temps" jusqu’à sélectionner la fonction "Fin de cuisson" et que le voyant correspondant clignote. Le bandeau de commande affiche le temps de fin de cuisson (c’est-à-dire, l'heure exacte + le temps de durée de cuisson) (Fig. 14). 3. Tournez la commande Température / Temps jusqu’à la position pour sélectionner le temps de fin de cuisson desiré. 4. Après avoir terminé le réglage, le programmeur attend 3 secondes avant de démarrer. 5. Le four s’allume et s’éteint automatiquement. Un signal sonore indique la fin de la cuisson. 6. Pour éteindre le signal sonore, voir le paragraphe ‘Pour programmer l'arrêt du four’. Pour annuler le programme, annulez le temps de cuisson.
250°C de 200 jusqu'à 245°C de 120 jusqu'à 195°C moins de 120°C
3. En même temps, appuyez sur la touche "Préchauffage Rapide" et maintenez-les pressées pendant au moins 3 secondes. L’indication ‘SAFE’ (Sécurité) est affichée sur l’écran tandis qu’un signal sonore retentit (Fig. 16). 4. Le four est maintenant verrouillé. Ni les fonctions du four, ni les températures ne peuvent être sélectionnées.
"Préchauffage Rapide" et maintenez-les pressées pendant au moins 3 secondes. Un signal sonore retentit et l’indication ‘SAFE’ disparaît. Le four peut maintenant être mis en fonction.
Si l’on souhaite atteindre la température réglée en moins de temps, on peut utiliser la fonction ‘Préchauffage rapide’. 1. Allumez le four en appuyant sur la touche "Marche / Arrêt" . 2. Sélectionnez la fonction de cuisson comme décrit dans les pages précédentes. 3. Réglez la température en tournant la commande Température / Temps jusqu’à la position ou . 4. Appuyez sur la touche "Préchauffage rapide". La mention “FHU” apparaîtra sur l’affichage (Fig. 17). 5. Lorsque la température du four atteint le niveau réglé, le programmateur émet un bref signal signal sonore et l’indication de la température réglée apparaîtra sur l’affichage. Cette fonction peut être utilisée en sélectionnant n’importe quelle fonction de cuisson et température.
Cette fonction peut être utilisée pour montrer la fonctionnalité du four dans les magasins sans aucune dépense d’énergie, à l’exception de l’éclairage du four. Pour activer cette fonction, l’appareil doit être en modalité première mise en marche, c’est a dire quand le four est branché pour la première fois ou après le rétablissement du courant électrique après une coupure. 22
“Température/Temps” et, en même temps, tournez la commande Température / Temps jusqu’à la position . Le système émettra un bref signal sonore e “12.00” et l’indicateur “mise à l’heure” s’affichent de maniére fixe (Fig.18). 3. En appuyant sur la touche , l’indicateur “mise è l’heure” apparaîtra fixe sur l’affichage. Cela indique que la fonction démo est activée.Il est possible de seléctionner toutes les fonction de cuisson du four (les éléments chauffants du four ne fonctionnent pas). Pour désactiver la fonction démo assurez fous que l’appareil soit en fonction stand-by et répétez les opérations décrites ci-dessus.
En plus des accessoires fournis avec votre appareil, nous vous conseillons de n'utiliser que des plats et des moules à gâteaux résistants à de hautes températures (suivez les instructions des fabricants).
- 2 grilles support de plat - 1 lèchefrite - 1 tournebroche lèchefrite
Elle permet de poser les plats (rôtis, gratins, les moules à pâtisserie, etc...) ainsi que les grillades. Votre plat doit être centré sur la grille. Si vous cuisez les aliments directement sur la grille, glissez la lèchefrite au gradin 1. Versez toujours un peu d'eau dans la lèchefrite.
Elle est utilisée pour recueillir le jus des grillades. Glissez la lèchefrite. Elle n'est pas prévue pour être utilisée comme plat de cuisson. Lorsque vous n’utilisez pas la lèchefrite, veillez à la retirer du four.
Il est composé de : 1 broche 1 poignée de broche amovible 2 fourchettes 1 support de broche Toutes les cuissons au tournebroche doivent être faites avec la porte du four fermée. La broche et son support sont très chauds après la cuisson. Utilisez des gants thermiques de cuisine.
2. Vissez la poignée amovible de broche. 3. Sortez la broche du four.
2. Enfilez une fourchette sur la broche puis la pièce à rôtir en veillant à ce quelle soit bien centrée. 3. Enfilez ensuite la seconde fourchette. 4. Bloquez les fourchettes à l’aide des vis. 5. Posez la broche sur le support et glissez l'ensemble au gradin 2. 6. Engagez l’extrémité de la broche dans le carré d’entraînement du moteur (orifice sur la paroi de fond du four). 7. Dévissez la poignée de la broche. 8. Positionnez la lèchefrite au gradin 1. Versez toujours un peu d'eau dans la lèchefrite. 9. Positionnez le sélecteur du four sur la position Grillades Tournebroche
10. Vérifiez que la broche tourne. 25
Au moment de l’ouverture de la porte du four, durant la phase de cuisson ou à la fin de cette dernière, faites attention à la bouffée d’air chaud qui sort du four. La formation éventuelle de condensation sur la vitre de la porte, sur les parois et sur le fond du four ne compromet pas le fonctionnement de l’appareil. Nous vous conseillons d’essuyer la condensation à la fin de la cuisson. Pour réduire la condensation, assurezvous que le four est bien a chauffé avant de placer la nourriture dans la cavité de four. Un court préchauffage (à peu près 10 minutes) sera nécessaire avant toutes les cuissons.
Pour préserver la propreté de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille. Piquez la peau des volailles et saucisses à l’aide d’une fourchette avant la cuisson. Vous éviterez ainsi le gonflement et l'éclatement de la peau. Laissez le moins de barde possible autour de vos rôtis pour réduire les projections et obtenir un mets moins riche en graisse.
Réservez les plats en verre à feu pour vos gratins et vos soufflés.
Sachez que : A L’aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l’humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis.
Avertissement: des cuissons
Un court préchauffage (à peu près 10 minutes) est nécessaire avant toutes les cuissons.
Préparations Tarte à la confiture Cake aux fruits Gateau de Savoie Christmas cake Biscuit rolle
Flan de lègumes Quiche Tourtière sur grille Dans un plat en terre à feu sur grille Dans un plat en terre à feu sur grille
Dans un moule à cake sur grille Dans un moule à gateau sur grille Dans un moule à gateau sur grille Sur plaque à patisserie Tourtière sur grille Dans un moule à cake Dans un moule à gateau sur grille Dans un moule à gateausur grille Sur plaque à patisserie plaque plaque plaque plaque plaque
L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les récipients de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans les guides de cuissons. Seule votre expérience vous permettra de trouver le réglage convenant le mieux à vos habitudes culinaires.
Un court préchauffage (à peu près 10 minutes) est nécessaire avant toutes les cuissons.
Préparations Sur grille et lèchefrite Sur grille et lèchefrite Sur grille et lèchefrite Sur grille et lèchefrite Avec la couenne-sur lèchefrite 2 pièces sur lèchefrite Gigot sur lèchefrite
1 Entière sur Entière sur Ragout-plat Ragout-plat Entière-plat
Un court préchauffage (à peu près 10 minutes) est nécessaire avant toutes les cuissons.
Quantité Bandeau de commandes et manettes Utilisez une éponge humide additionnée d’eau savonneuse. Rincez et séchez soigneusement.
Utilisez une éponge humide additionnée d’un détergent doux. Rincez et séchez soigneusement. N’utilisez en aucun cas de produits abrasifs.
Il est conseillé de nettoyer la porte du four à l’aide d’une éponge humide. Séchez ensuite avec un chiffon doux. N’utilisez jamais de laine d’acier, acides ni produits abrasifs car ils abîmeraient la surface de votre four. Suivez la même procédure pour nettoyer le bandeau de commande de votre four.
La sécurité Pour votre sécurité, en cycle pyrolyse, un système de verrouillage condamne automatiquement la porte dès que la température du four avoisine 300°C. A partir de 300°C, la porte reste verrouillée même si le cycle de pyrolyse est stoppé (panne de secteur ou arrêt volontaire). Il faut attendre que le four refroidisse pour déverrouiller la porte. Pendant le cycle de nettoyage, un ventilateur de refroidissement fonctionne. La ventilation est maintenue après l'opération de nettoyage tant que le four n'est pas suffisamment refroidi. Le cycle s'effectue uniquement sous le contrôle du programmateur électronique.
Après chaque cuisson salissante, pensez à retirer les projections avec une éponge.
1. Appuyez sur la touche "Marche / Arrêt" pour allumer le four. 2. Tournez le sélecteur de fonctions pour sélectionner la fonction "Pyrolyse"
3. En même temps, le symbole indiquant les supports des grilles |----| (s’ils sont présents dans l’appareil) et l’indication "Pyro" clignotent sur l’écran et un signal sonore retentit (Fig. 20). Avant d’activer la fonction pyrolitique, enlevez les supports des grilles, si présent, et tous les accessoires de four. Si le four est très sale, nous vous recommmandons d’augmenter la durée du cycle de nettoyage et de sélectionner la position Pyrolyse 2 (P 2 - durée: 2 h 30').
(P 1) ou Pyrolyse 2 (P 2) (Fig. 21). 5. Lorsque vous avez choisi la fonction pyrolitique désirée, l'indication “Pyro” clignote sur l’écran en attendant la confirmation de commencer le cycle de nettoyage pyrolytique.
Lorsque le four s’est refroidit, un signal sonore retentit et la porte se déverrouille. 9. Pour arrêter le cycle de nettoyage pyrolitique à tout moment, appuyez sur la touche "Marche/ Arrêt" . REMARQUE: L’indication du temps comprend le temps de refroidissement. Si vous sélectionnez une fonction de cuisson, pendant que la fonction pyrolitique est activée, le cycle de nettoyage est interrompu. Si le verrouillage de la porte est activé, il est impossible de sélectionner une fonction de cuisson quelconque jusqu’à ce que la porte se déverrouille. Il faut attendre que le porte se déverrouille pour activer le four.
, l'indication "Pyro" et "P1" (Pyrolyse 1 - durée: 2 h) s'affichent. 3. En même temps, le symbole indiquant les supports des grilles |----|, s’ils sont présents dans l’appareil, et l’indication "Pyro" clignotent sur l’écran et un signal sonore retentit (Fig. 20). Avant d’activer la fonction pyrolitique, enlevez les supports des grilles, si présent, et tous les accessoires de four (suivez les instructions au-dessus). 4. Le voyant "Temps de cuisson" clignote. Pendant ce temps, tournez la commande Température / Temps jusqu’à la position pour sélectionner la position Pyrolyse 1 (P 1) ou Pyrolyse 2 (P 2). 5. Lorsque vous avez choisi la fonction pyrolitique désirée, l'indication “Pyro” clignote sur l’écran en attendant la confirmation de commencer le cycle de nettoyage pyrolytique. 6. À ce moment là, appuyez sur la touche "Temps" (Fig. 24). L’indication du temps s’affiche, le voyant de "Fin de cuisson" clignote. 7. Pendant ce temps, tournez la commande Température / Temps jusqu’à la position pour sélectionner l'heure de fin du cycle pyrolytique. 37
9. Le cycle de nettoyage pyrolitique s’active selon le temps choisi et le symbole du thermomètre “ “ commence à clignoter indiquant que le cycle de nettoyage est actif. 10. Après un moment, le verrouillage de la porte s’active et le symbole correspondant est affiché. 11. Au terme du cycle de nettoyage pyrolitique, le four s'arrête automatiquement et l’heure du jour s’affiche. Le symbole de verrouillage de la porte s'affiche toujours. Lorsque le four s’est refroidit, un signal sonore retentit et la porte se déverrouille. 12. Pour arrêter le cycle de nettoyage pyrolitique à tout moment, appuyez sur la touche "Marche / Arrêt" . Il faut attendre que le porte se déverrouille pour activer le four.
Décrocher la porte du four
4. Retirez la porte du four (Fig. 3).
Avertisement: N'exécutez les étapes soigneusement. suivantes que sur la porte du four ayant été N’utilisez pas de produits abrasifs car décrochée! En cas d'enlèvement de la vitre ils peuvent endommager la surface lorsque la porte est accrochée, celle-ci résistante à la chaleur du (des) pourrait se refermer brutalement du fait de panneau(x) de verre interne(s). son allégement et vous blesser. N’essayez pas d’extraire le(s) panneau(x) interne(s) tous en même temps.
2. Maintenez la porte sous un angle d'env. 60°. 3. Introduisez simultanément les charnière aussi loin que possible dans les deux orifices à gauche et à droite dans le bas du four. 4. Soulevez la porte jusqu'à ce que vous sentiez une résistance, puis ouvrez-la complètement. 5. Rabattez les leviers dans leur position d'origine aux deux charnières de la porte. 6. Fermez la porte du four.
• la durée de cuisson est adaptée. • la grille ou le lèchefrite est bien positionnée dans le four. • le récipient de cuisson est bien adapté.
• le four ne nécessite pas de nettoyage. • la préparation ne déborde pas. • il n'y a pas de projections excessives de graisse/jus de cuisson sur les parois du four. • la position du thermostat sélectionnée est adaptée, plus particulièrement pour la cuisson des viandes (voir chapitre "Guides des cuissons").
En outre, toutes les pièces de protection de l’appareil - aussi un éventuel panneau de protection, p.ex. lorsqu’il est placé à la fin ou au commencement des éléments de cuisine - devront être fixées de telle façon qu’elles ne pourront être enlevées qu’à l’aide d’un outil. Il est opportun que l’appareil soit installé à une certaine distance de réfrigérateurs ou de congélateurs car la chaleur émise par le four pourrait nuire au bon fonctionnement de ces appareils.
Vérifiez : L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur: NF C 15-100 - installations électriques à basse tension. Notre responsabilité ne saurait être engagée en cas d’accidents ou d’incidents provoqués par une mise à la terre inexistante ou défectueuse.
Puissance du moteur de tournebroche Nettoyage pyrolyse Eclairage de four Moteur de ventilateur de refroidessement Nettoyage
Les instructions suivantes sont destinées à l'installateur qualifié pour lui permettre d'exécuter les opérations d'installation et de branchement de la meilleure façon, tout en respectant la législation et les normes en vigueur. Le montage sur le meuble et l'installation électrique doivent être effectués uniquement par des techniciens specialisés et agrées.
2. Ouvrez la porte du four. 3. Fixez le four au meuble à l'aide des 4 entretoises (voir Fig. lettre A) et des 4 vis à bois (voir Fig. lettre B) s'adaptant aux trous pratiqués à cet effet sur les montants latéraux.
à 3 pôles dont les conducteurs sont prédisposés pour fonctionner en 230 V monophasé.
2. La fiche doit être reliée à une prise de courant appropriée. Le câble d’alimentation sera positionné de façon à ce qu’en aucun point sa température n’excède 50°C à la température ambiante. 3. Après le branchement, les éléments chauffants seront essayés en les faisant fonctionner pendant 3 min env. Remarque : Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour établir la puissance du fusible.
Le câble d’alimentation sera positionné de façon à ce qu’en aucun point sa température n’excède 50°C à la température ambiante. Important : L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur. Quel que soit le mode de raccordement, l’appareil doit être relié à la terre conformément aux règlements en vigueur.
Si le câble de raccordement doit être remplacé, commandez-le auprès de votre magasin vendeur et faites-le remplacer par un électricien qualifié. Utilisez exclusivement des câbles H07RN-F, ou H05 RN-F, ou H05 RR-F, ou H05 VV-F, ou H05V2V2-F (T90), ou H05BB-F.
2. Déconnectez le câble de la plaque à bornes positionnée sur la partie postérieure du four, et remplacez-le avec une des types mentionés dessus. • Le conducteur de mise à la terre doit être relié à la borne . • La longueur du conducteur de terre sera supérieure de 2 cm à celle des conducteurs de phase.
4. Remontez et vissez le capot de protection situé à l’arrière de l’appareil. 5. Montez une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Le câble est muni de trois conducteurs. Celui de mise à la terre est répére jaune/vert. 6. La fiche doit être reliée à une prise de courant appropriée. 7. Après le branchement, les éléments chauffants seront essayés en les faisant fonctionner pendant 3 mm env. • Les câbles doivent être d’une section adaptée à la puissance de l’appareil et capables de supporter la température de fonctionnement. 49
Débranchez l’appareil de l’alimentation, avant de remplacer l’ampoule. Dévissez le globe puis l’ampoule et remplacez-la par un modèle identique apte à supporter des hautes températures (300°C) et ayant les caractéristiques suivantes : - Tension: 230 V ~ 50 Hz - Puissance : 40 W - Culot : E 14. Revissez le globe. N'hésitez pas à le contacter.
Pour tenir nos engagements, nous écoutons les Consommateurs Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons. AVANT L’ACHAT Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins. APRÈS L’ACHAT Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de la marque dans le plus grand respect du Consommateur. A bientôt ! Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques toutes modifications liées à l’évolution technique (décret du 24.03.78).
