WV-U11550-V3 - Caméra de surveillance i-PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance réseau
Marque	i-PRO
Modèle	WV-U11550-V3
Résolution maximale	3840 x 2160 (4K)
Compression vidéo	H.265 / H.264
Objectif	Zoom motorisé
Audio	Entrée audio (blanc) et sortie audio (noir)
Stockage	Carte mémoire microSD
Vision nocturne	Commutateur jour/nuit avec modes Auto1, Auto2, Auto3
Alimentation	PoE (IEEE 802.3af)
Connectivité réseau	Ethernet RJ45 10/100/1000 BASE-T
Fonctions IA	AI-VMD, classification audio (cris, verre brisé, klaxons, armes à feu)
Zone de confidentialité	Masquage de zones personnalisables
Sécurité	HTTPS, détection de falsification des données, authentification utilisateur
Logiciel de gestion	i-PRO Configuration Tool (iCT) et IP Configuration Software
Systèmes d'exploitation compatibles	Microsoft Windows 10, Windows 11
Navigateurs supportés	Google Chrome, Firefox, Microsoft Edge (après Chromium)
Entretien	Nettoyage de l'objectif avec papier de nettoyage ; ne pas utiliser de solvants
Installation	Vidéo d'installation disponible sur YouTube (playlist i-PRO)

FOIRE AUX QUESTIONS - WV-U11550-V3 i-PRO

Comment installer la caméra et se connecter au réseau ?

Suivez les procédures recommandées dans la section Installation. Utilisez l'outil de configuration i-PRO (iCT) ou le logiciel de configuration IP pour détecter la caméra sur le réseau. Connectez-vous via un navigateur en utilisant l'adresse IP de la caméra. Par défaut, le réseau est en DHCP. Si nécessaire, définissez une adresse IP fixe comme 192.168.0.10.

Comment ajuster la qualité d'image ?

Depuis les pages d'images en direct, cliquez sur l'onglet Qualité de l'image. Réglez le Mode de contrôle de la lumière (extérieur/intérieur), la Balance des blancs (ATW1, ATW2, AWC) et le mode Jour et nuit (IR) (Auto1, Auto2, Auto3). Utilisez les paramètres avancés pour le Super Dynamique, la compensation de rétroéclairage, etc.

Comment configurer la détection de mouvement avec AI-VMD ?

Allez dans [Paramétrage détaillé] > [AI-VMD]. Téléchargez la dernière version d'AI-VMD depuis le site i-PRO. Gérez l'AI-VMD dans l'onglet Gest. de AI-VMD et planifiez les opérations dans Planif. opérations. Assurez-vous que l'espace RAM libre est d'au moins 50 Mo.

Comment enregistrer sur une carte mémoire SD ?

Insérez une carte microSD dans la fente. Dans le menu avancé [Basique] > [Carte mémoire SD], réglez [Déclencheur de sauvegarde] sur Manuel. Depuis le panneau de commande de la caméra, cliquez sur [Démarrer] sur Rec. sur SD pour lancer l'enregistrement. Pour lire, cliquez sur [Log/Play] et sélectionnez une date/heure.

Comment ajuster le zoom et la mise au point ?

Dans le volet des paramètres, cliquez sur [Zoom] pour afficher la fenêtre de configuration. Vous pouvez régler [Désignation du rapport de zoom], [Zoom] et [Mise au point] manuellement ou utiliser [Mise au point automatique]. Consultez le manuel pour plus de détails.

Comment détecter les sons avec l'IA ?

Dans [Paramétrage détaillé] > [Alarme] > [Détection audio], activez la détection audio. Sélectionnez la Sensibilité de détection et les sons à détecter dans [AI Analytics Target] (cris, verre brisé, klaxons, armes à feu). Utilisez un microphone externe validé (voir la liste sur le site i-PRO).

Comment masquer certaines zones de l'image (zone de confidentialité) ?

Allez dans [Paramétrage détaillé] > [Image/Audio] > [Zone de confidentialité]. Spécifiez quatre sommets sur l'image pour définir une zone, puis appuyez sur [Valider]. Activez la zone en réglant [Statut] sur Activé.

Comment améliorer la sécurité des communications ?

Configurez HTTPS pour chiffrer l'accès à la caméra. Reportez-vous aux vidéos d'assistance i-PRO pour la configuration HTTPS (pré-installation et certificat CA). Utilisez également l'authentification utilisateur avec des noms d'utilisateur et mots de passe forts.

Comment nettoyer l'objectif de la caméra ?

Coupez l'alimentation avant le nettoyage. Utilisez du papier de nettoyage pour objectifs (comme pour les appareils photo). N'utilisez pas de solvants organiques (benzène, diluants) ou de nettoyants pour vitres. Les alcools sont autorisés si nécessaire.

Quels sont les prérequis PC et navigateurs pour utiliser la caméra ?

CPU : Intel Core i5-6500 ou supérieur (i7-6700 recommandé). Mémoire : 4 Go minimum (16 Go recommandé). Réseau : 10BASE-T/100BASE-TX/1000BASE-T. Affichage : 1920x1080 pixels ou plus (3840x2160 pour 4K). Système d'exploitation : Microsoft Windows 10 ou 11. Navigateurs : Google Chrome, Firefox, Microsoft Edge (après Chromium).

MODE D'EMPLOI WV-U11550-V3 i-PRO

1.1 Procédures recommandées pour l'installation de ce produit 1

2. Connectez-vous à la caméra 2

2.1 Outil de configuration i-PRO (iCT) 2
2.2 Logiciel de configuration IP 2
2.3 Accéder à la caméra 2
2.4 À propos des pages d'images en direct 4

3. Réglez la caméra 6

3.1 Vérifiez si l'objet est de la bonne taille.
3.2 Ajuster la qualité de l'image 6

3.2.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de l'emploi d'installation et de la zone d'installation. 6
3.2.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage qu installez. 7
3.2.3 Définit le mode de commutation noir et blanc de nuit 8

3.3 Paramètres d'enregistrement (carte mémoire SD) 9

3.3.1 Installez la carte mémoire SD 9
3.3.2 Enregistrer à l'aide d'une carte mémoire SD 9
3.3.3 Lire les images stockées sur la carte mémoire SD 9

3.4 Ajuster le zoom/mise au point 10

3.5 Masquer certaines images 10
3.6 Identifiez les sons avec l'IA 11
3.7 Enregistrer le son 12
3.8 Configurer des événements 12

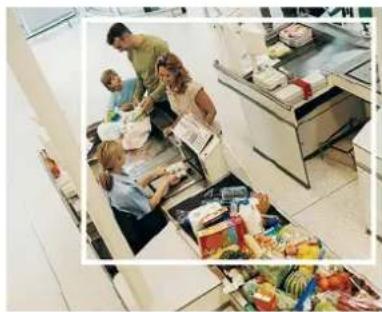

3.8.1 Détecter les mouvements d'objets 12

3.9 Améliorer la sécurité des communications 13
3.10 Détecter la falsification des données 13

3.11 Définir la taille de capture d'image et les fréquences d'images ....
3.12 Définir la fonction d'image de superposition 14
3.13 Définir le flux d'images 14

3.13.1 À propos du réglage du flux 14
3.13.2 À propos du contrôle du volume de diffusion (débit binaire) ......
3.13.3 Réduire la capacité des données grâce au codage intelligent

3.14 Définir l'AI-VMD 16

3.14.1 Gérer l'IA-VMD 16
3.14.2 Planification d'un AI-VMD 17

1. Nettoyer 19

4.1 Nettoyage des lentilles 19

1. Caractéristiques 20

5.1 Environnement PC requis 20
5.2 À propos du mode de capture d'image et de la taille de capture d'image

5.2.1 Taille de capture d'image 21
5.2.2 Restrictions 23

5.3 DORI 24
5.4 Performances de livraison 24

5.5 À propos des logiciels d'extension disponibles 24

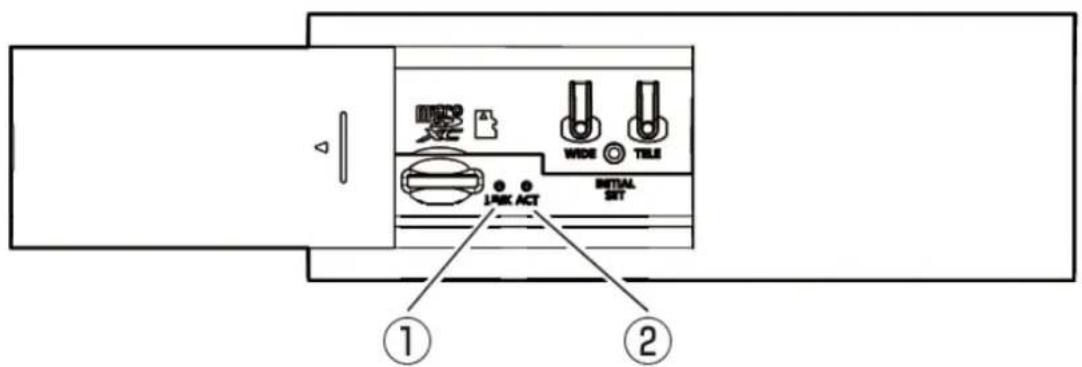

5.6 Lampe 26

5.6.1 Éclairage de la lampe 26

5.7 Bouton 27
5.8 Câble 27

1. Autre 28

6.1 Initialiser 28
6.2 Vérifiez la version du logiciel 28
6.3 Logiciel de mise à niveau 29

6.4 Ordre de réglage lors du réglage de la qualité de l'image 29
6.5 Réglage de la luminosité des objets (scènes lumineuses)

6.5.1 Réglage de la luminosité 30

6.6 Ajustement de la luminosité des objets (scènes sombres)

6.6.1 Ajuster le gain maximum 30

6.6.2 Ajuster l'obturateur maximum 31

6.7 Réduire le scintillement blanc et le noircissement de l'écran ......

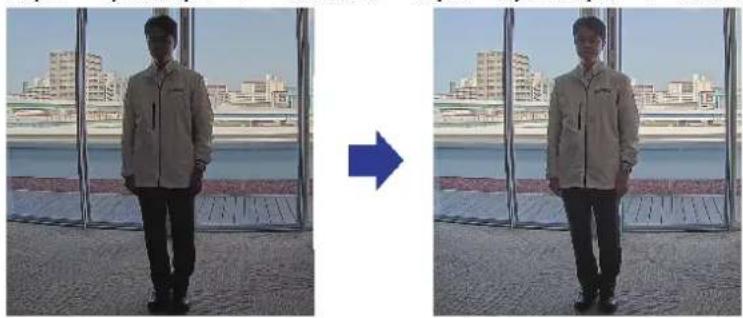

6.7.1 Définir Super Dynamique 32

6.7.2 Régler la compensation du rétroéclairage 32

6.7.3 Régler la compensation de lumière élevée 33

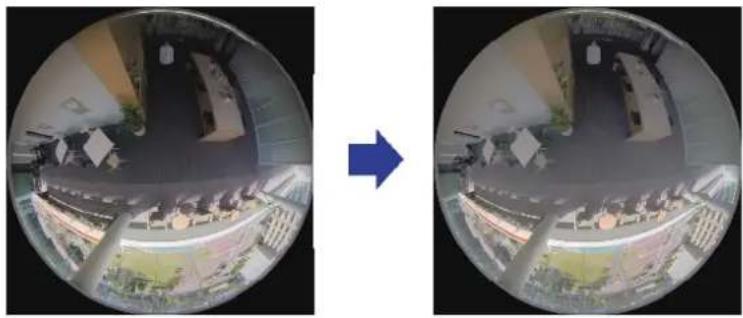

6.7.4 Ajuster l'étirement adaptatif du noir 34

6.7.5 Ajustez le [Niveau du socle] 34

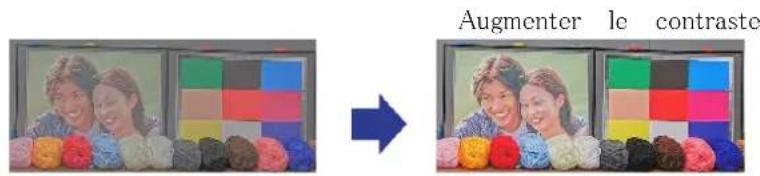

6.8 Ajuster le contraste de l'objet 35

6.8.1 Ajuster le contraste 35

6.9 Réduire le scintillement 35

6.10 Réduire le flou de l'objet (scènes lumineuses) 36

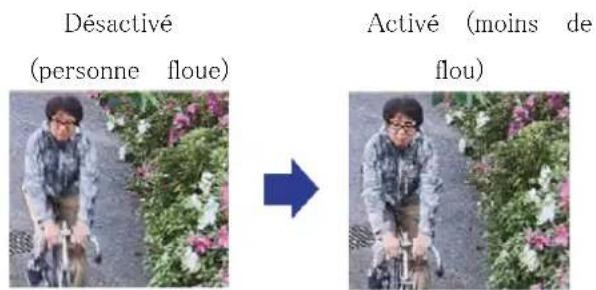

6.10.1 Définir l'auto intelligente (niveau de priorité au mouvement) 36

6.10.2 Ajuster l'obturateur maximum 36

6.11 Réduire le flou des objets (scènes sombres) 37

6.11.1 Ajuster la réduction du bruit numérique 37

6.12 Affiner le contour du sujet 38

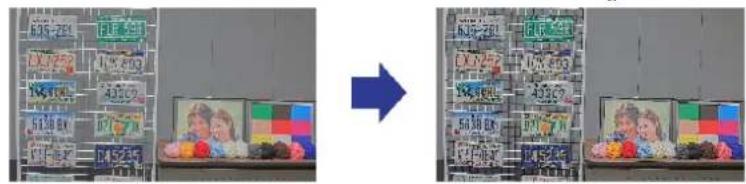

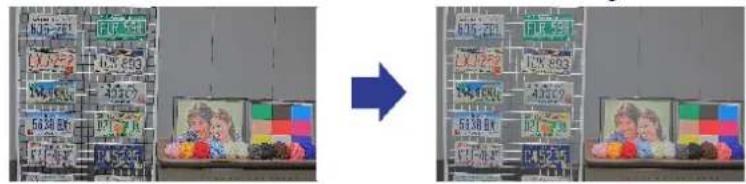

6.12.1 Ajuster le niveau de netteté 38

6.13 Ajuster la couleur 38

6.13.1 Ajuster la densité des couleurs 38

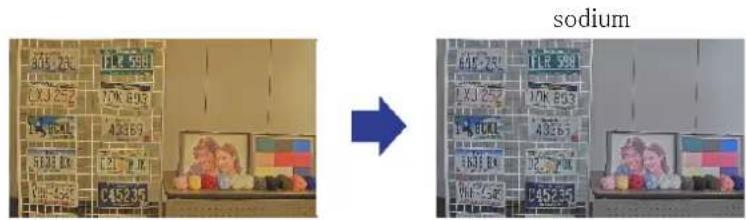

6.13.2 Ajuster la balance des blancs 39

6.14 Réduire le bruit des objets (scènes lumineuses) 39

6.14.1 Ajuster le niveau de netteté 39

6.15 Réduire le bruit des objets (scènes sombres) 40

6.15.1 Ajuster la réduction du bruit numérique 40

6.16 Réglez la mise au point lors du basculement entre le noir et le blanc. 41

6.16.1 Méthode de réglage de la mise au point pour basculer entre le noir e 41

6.17 Dépannage 42

6.18 Précautions d'utilisation 44

6.19 Clause de non-responsabilité 45

6.20 Pour les marques et les marques déposées 47

6.21 RELATION RÉSEAU 47

1. Installation

1.1 Procédures recommandées pour l'installation de ce produit

1. Installation

Pour des instructions d'installation détaillées, reportez-vous à ce qui suit : Section d'installation

1.1 Procédures recommandées pour l'installation de ce produit

L'URL de la vidéo est la suivante.

https://www.youtube.com/playlist?list=PLTQfvt0fJHvBPqSZ58IFN-hyJ92hU2kwz

2. Connectez-vous à la caméra

2.1 Outil de configuration i-PRO (iCT)

Il s'agit d'un outil permettant de gérer le système de surveillance d'images en un coup

Pour plus d'informations sur l'outil de configuration i-PRO (iCT), consultez le Web d'informations techniques à l'adresse .

→Cliquez ici pour plus d'informations sur l'outil de configuration i-PRO

2.2 Logiciel de configuration IP

Les caméras ou enregistreurs sur le même réseau peuvent être automatiquement détectés configurés dans le réseau.

Pour plus d'informations sur le logiciel de configuration IP, consultez le site d'informations techniques à l'adresse .

→Cliquez ici pour plus d'informations sur le logiciel de configuration IP

2.3 Accéder à la caméra

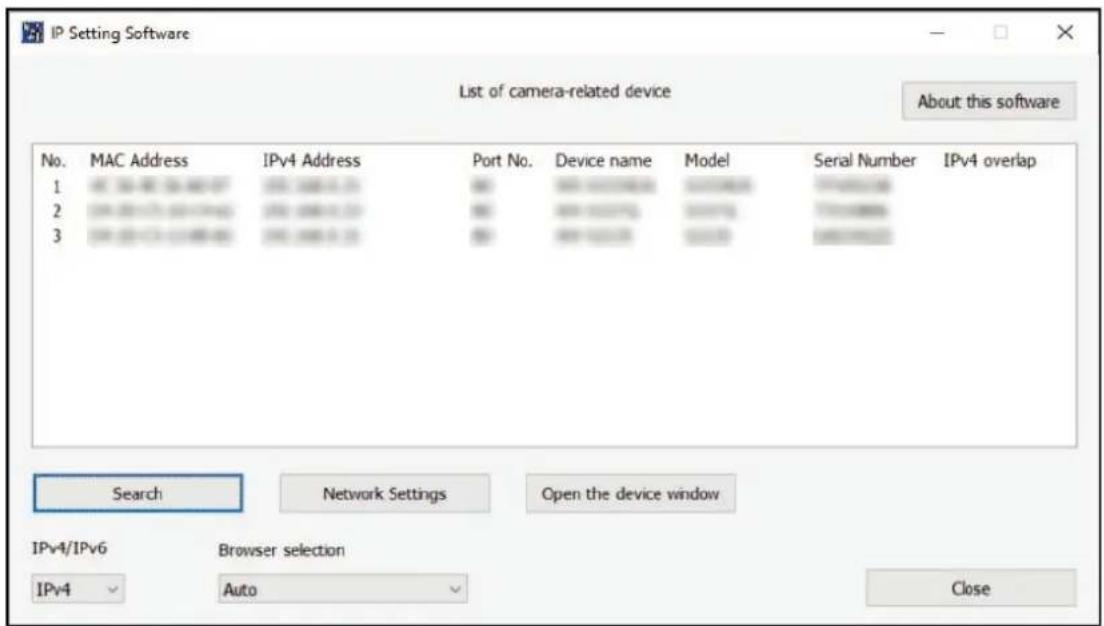

1. Lancez un logiciel de configuration IP

- Le numéro de modèle et l'adresse MAC de la caméra détectée sont affichés.

• La valeur par défaut pour [Paramètres réseau] est [DHCP].

1. Connectez-vous à la caméra

2.3 Accéder à la caméra

• Si vous ne parvenez pas à obtenir une adresse IP du serveur DIICP, défi l'adresse IP sur 192.168.0.10.

1. Double-cliquez sur l'adresse IP de la caméra

2. Le navigateur démarre et l'écran d'enregistrement de l'administrateur s'affiche.

3. Vous devez vous inscrire en tant qu'administrateur.

1. Entrez le nom d'utilisateur et le mot de passe de l'administrateur

• L'écran de réglage de la langue, de la date et de l'heure s'affiche.

1. Définir la langue, la date, l'heure et l'écran

- Vous pouvez définir la langue, la date et l'heure et modifier la couleur d'arrière-plan de l'écran et la disposition du panneau de commande.

1. Appuyez sur [Régler]

- Les pages d'images en direct s'affichent.

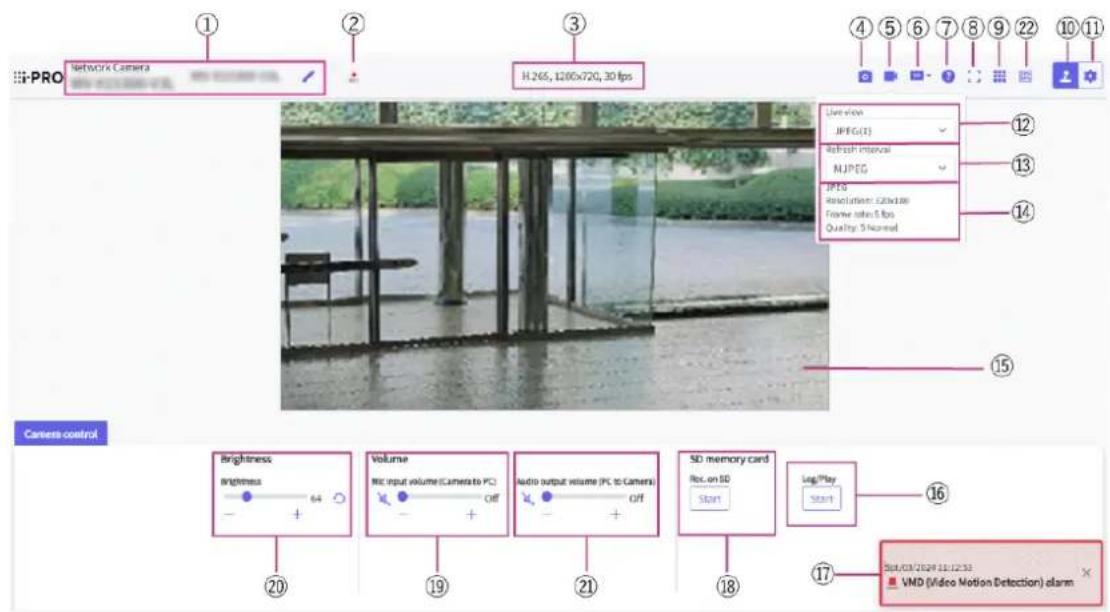

2.4 À propos des pages d'images en direct

1 Titre de la caméra
2 Affichage de l'état du stockage SD
3 Affichage des informations sur le flux
4 Bouton Instantané
5 Bouton d'affichage de la sélection du flux
6 Bouton de commutation de comparaison d'images avant/après
7 Bouton d'assistance
8 Bouton Affichage plein écran
9 Bouton d'affichage en grille
10 Bouton d'affichage du panneau de commande de la caméra
11 Boutons [Configuration] (bouton d'affichage du panneau de paramètres)
12 Sélectionnez le menu déroulant Streams-[Live uniquement]
13 Sélectionnez le menu déroulant Flux [Taux de rafraîchissement]
14 Sélectionner le flux-Allicher les informations sur le flux
15 Zone principale
16 Panneau de commande de la caméra-Carte mémoire SD-Bouton [Log/Play]
17 Notification d'alarme
18 Panneau de commande de la caméra-Carte mémoire SD-Bouton [Rec. sur SD]
19 Panneau de configuration de la caméra-[Volume d'entrée micro (Caméra vers PC)]
20 Panneau de configuration de la caméra-[Luminosité]

1. Connectez-vous à la caméra
   2.4 À propos des pages d'images en direct

21 Panneau de commande de la caméra-[Volume de sortie audio (PC vers caméra)]
22 Bouton d'affichage de la fréquence d'images/du débit binaire

1. Réglez la caméra

3.2 Ajuster la qualité de l'image

3. Réglez la caméra

3.1 Vérifiez si l'objet est de la bonne taille.

Lorsque vous utilisez notre logiciel d'extension, vous pouvez vérifier le nombre de grilles voir si c'est la bonne taille pour reconnaître l'objet. Reportez-vous à <Control No.: C03 site Web d'informations techniques suivant.

→Pour plus d'informations sur les tailles recommandées du logiciel d'extension

09 10 11 12 13

3.2 Ajuster la qualité de l'image

Cette section explique comment régler la qualité de l'image lors de l'installation de la c

3.2.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de l'emplacement d'installation et de la zone d'installation.

Utilisez [Mode de contrôle de la lumière] pour régler l'intensité lumineuse appropriée à l'emplacement et à la zone d'installation.

➢ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de

l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Mode de contrôle de la lumière]

2. Pour installer à l'extérieur : définissez [Scène extérieure].

3. Pour une installation en intérieur : réglez [Scène intérieure (50 Hz)] ou [Scène inté (60 Hz)].
   50 Hz/60 Hz peuvent être utilisés différemment selon les régions.

• Fondamentalement, [Fix Shutter] n'est pas utilisé.

- Pour plus d'informations sur le mode de contrôle de la lumière, reportez-vous manuel d'utilisation.

3.2.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage que vous installez.

Utilisez [Balance des blancs] pour définir la balance des blancs adaptée à l'emplacement zone d'installation.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [Balance des blancs]

- Sélectionnez parmi [ATW1], [ATW2] et [AWC].

[ATW1]

Définissez le mode de suivi automatique de la température de couleur. La caméra vérifie permanence la température de couleur de la source lumineuse et ajuste automatiquement l balance des blancs.

La plage de fonctionnement est d'environ 2 700 K à 6 000 K.

[ATW2]

Définissez le mode de suivi automatique de la température de couleur. La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium.

La plage de fonctionnement est d'environ 2 000 K à 6 000 K.

[AWC]

Réglez le mode de contrôle automatique de la balance des blancs. La source lumineuse

1. Réglez la caméra

3.2 Ajuster la qualité de l'image

elle convient à la prise de vue dans un endroit où l'environnement lumineux ne change La plage de fonctionnement est d'environ 2 000 K à 10 000 K.

Les couleurs peuvent ne pas être reproductibles fidèlement si les conditions suivantes sont remplies : Dans de tels cas, réglez-le sur [AWC].

• Objet en grande partie sombre
  • Ciel bleu clair ou soleil au crépuscule
• Objet avec un éclairage trop faible

3.2.3 Définit le mode de commutation noir et blanc de nuit

Utilisez [Jour et nuit (IR)] pour définir le mode adapté aux conditions de prise de vue

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Jour et nuit (IR)]

- Sélectionnez parmi [Désactivé], [Activé], [Auto1(Normal)], [Auto2(Lumière IR)] et [Auto3(SCC)].

[Désactivé]

Cette fonction est également utilisée pour prendre des images couleur la nuit.

[Activé]

La photo est toujours prise en noir et blanc.

[Auto1(Normal)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image.

[Auto2(Lumière IR)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image. Ceci est défini lorsque l'éclairage proche infrarouge est t nuit.

[Auto3(SCC)]

Définissez cette option lorsque vous souhaitez conserver une image couleur même lorsque source de lumière est sombre. La fonction Super Chroma Compensation (SCC) maintient l couleur à un faible éclairage.

3.3 Paramètres d'enregistrement (carte mémoire SD)

3.3.1 Installez la carte mémoire SD

1. Insérez une carte mémoire microSD dans la fente

Utilisez la carte mémoire SD formatée sur ce produit.

Pour retirer la carte mémoire SD, [Basique] le menu Avancé.> Sur l'onglet [Ca mémoire SD], sélectionnez [Carte mémoire SD] comme [Ne pas utiliser]. Retire carte mémoire SD de ce produit.

3.3.2 Enregistrer à l'aide d'une carte mémoire SD

Cette section décrit les procédures pour transformer [Déclencheur de sauvegarde] en [Manu

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>Menu avancé>[Basique]>Lorsque [Carte mémoire SD] est cliqué, la page de configuration de la carte mémoire SD s'affiche.

(1) Sélectionnez les Débit [Format d'enregistrement]

(2) Sélectionnez [Enregistrer le déclencheur] et cliquez sur [Définir].

(3) Cliquez sur [Live] dans le coin supérieur gauche et cliquez sur le bouton d'affichage panneau de commande de la caméra.

• Le panneau de commande de la caméra s'affiche.

(4) En cliquant sur [Démarrer] sur [Rec. sur SD]

- Commencez l'enregistrement sur la carte mémoire SD manuellement.

- Vous pouvez arrêter l'enregistrement en cliquant sur [Stop]. Après l'arrêt, vous pouvez reprendre l'enregistrement en cliquant sur [Démarrer].

3.3.3 Lire les images stockées sur la carte mémoire SD

Vous pouvez lire des images stockées sur la carte mémoire SD.

Pages d'images en direct, panneaux de contrôle des caméras>Cliquer sur [Se connecter

Jouer] affiche la liste des journaux.

1. Affichez les pages d'images en direct et cliquez sur le bouton d'affichage du panneau commande de la caméra.
2. Appuyez sur le bouton [Démarrer] sur [Log/Play]
   • L'écran Liste des journaux s'affiche dans une fenêtre séparée.
3. Appuyez sur la date et l'heure de prise de vue affichées sous [Heure et date]
4. La page de lecture s'affiche et l'image enregistrée est lue.

3.4 Ajuster le zoom/mise au point

Vous pouvez régler manuellement ou automatiquement le zoom ou la mise au point de l'affichée.

Volet des paramètres des pages d'images en direct>Cliquer sur [Zoom] affiche la fenêtre de configuration.

(1) Réglez [Désignation du rapport de zoom], [Zoom], [Mise au point] et [Mise au point automatique]

- Pour plus d'informations sur le zoom et la mise au point, reportez-vous au manuel de l'utilisateur.

3.5 Masquer certaines images

Si vous définissez la zone à masquer, vous pouvez déplacer l'angle de champ de la car maintenant la zone à masquer.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image/Audio] des menus avancés à gauche>[Zone de confidential dans les onglets [Qualité d'image]>Lorsque vous cliquez sur [Config.], la fenêtre de configuration de la zone de confidentialité s'affiche.

1. Réglez la caméra

3.6 Identifiez les sons avec l'IA

1. Spécifiez quatre sommets sur l'image et appuyez sur le bouton [Valider].
2. Les zones de confidentialité sont définies dans l'ordre à partir de la zone 1.
3. Sélectionnez [Statut] pour afficher les zones de confidentialité
4. Configurez la zone de confidentialité dans [Activé]/ [Arrêt].

3.6 Identifiez les sons avec l'IA

La surveillance des images peut être améliorée en identifiant et en détectant les cris hu bruits de verre brisé, les klaxons, les armes à feu et d'autres sons.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Réglage détaillé de la caméra]>[Sujet]>Menu avancé>[Alarme]>Un clic sur les onglets [Détection audio] affiche les pages de configuration.

Al Sound ClassificationVoir ci-dessous pour plus d'informations. →PAPIER BLANC

1. Réglez [Détection audio] sur [Activé] pour définir la détection du son.
2. Sélectionnez la sensibilité de la détection avec [Sensibilité de la détection].
3. Sélectionnez le son à détecter par [AI Analytics Target].
4. La sélection de [Autre] n'est pas recommandée en conjonction avec d'autres sons détectés. Par exemple, lorsqu'un bruit d'arme à feu est détecté avec les paramètres détection de deux sons : [Coup de feu] et [Autre], il est détecté comme deux

Pour les microphones externes validés, voir ci-dessous. →Résultat de la vérification des microphones externes

3.7 Enregistrer le son

Les données audio peuvent être enregistrées sur un enregistrement SD lorsqu'une alarme détectée.

1. Sélectionnez s'il faut enregistrer des données audio dans la page de configuration de mémoire SD.

• [Activé] enregistre les données audio dans un film (format MP4).

• [Désactivé] : Les données audio ne sont pas enregistrées dans les films (format M

3.8 Configurer des événements

Vous pouvez régler l'alarme pour détecter le fonctionnement d'une zone ou les interférenc la caméra, ou le fonctionnement lorsque l'alarme est détectée.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>Menu avancé>[Installation facile]>Un clic sur les onglets [Action d'événement] affiche les pages de configuration.

- Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration des événements.

- Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration de la divulgation sur Internet.

3.8.1 Détecter les mouvements d'objets

Lorsqu'une alarme est activée, la caméra fonctionne comme prévu. Il existe des modèles lorsque la zone spécifiée se déplace et lorsque la caméra est bloquée.

Panneaux de configuration des pages d'images en direct>[Paramètres détaillés]>[Paramètres détaillés de la caméra]>[Alarme] des menus avancés à gauche>Cliquer sur les onglets VMD] affiche les pages de configuration.

Reportez-vous au manuel d'utilisation pour plus de détails sur toutes les alar

1. Réglez la caméra

3.10 Détecter la falsification des données

3.8.1.1 Définir la zone de détection du mouvement d'un objet

Définissez la zone de détection du mouvement d'un objet à l'aide de la fonction de dé mouvement à l'aide d'images vidéo.

1. Faites glisser l'image pour définir la zone.

2. Vous pouvez définir les zones dans l'ordre.

3. Ajustez la [Zone de détection] et la [Sensibilité de détection] à l'aide de la barre puis appuyez sur [Valider].

3.9 Améliorer la sécurité des communications

La configuration HTTPS crypte l'accès à la caméra et améliore la sécurité des communici

• Reportez-vous aux vidéos d'assistance suivantes pour la méthode de configuration HTTPS (pré-installation).
  →Vidéo d'assistance
• Pour plus d'informations sur la configuration de HTTPS (certificat CA), reportez-vous au vidéos prises en charge suivantes.
  →Vidéo d'assistance

3.10 Détecter la falsification des données

Si vous définissez la détection de falsification, vous pouvez détecter les données falsifiées carte mémoire SD à l'aide du logiciel dédié.

Reportez-vous aux vidéos d'assistance suivantes pour savoir comment configurer la détection falsification.

→Vidéo d'assistance

3.11 Définir la taille de capture d'image et les fréquences d'images

Panneaux de configuration des pages d'images en direct>Onglets [Débit]>Réglez dans [Mode de capture d'image] de [Commun].

- Pour plus de détails sur les paramètres et les fréquences d'images, reportez au manuel de l'utilisateur.

- Pour plus de détails sur la résolution, voir ce qui suit :

→À propos du mode de capture d'image et de la taille de capture d'image

3.12 Définir la fonction d'image de superposition

Vous pouvez spécifier la position pour superposer l'image téléchargée ou spécifier la couler transmettre. Dans le modèle où la carte mémoire SD peut être enregistrée, les images a superposition sont enregistrées pendant l'enregistrement.

Reportez-vous au manuel d'utilisation pour plus de détails sur la façon de configurer les 1

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Basique] des menus Avancés à gauche>Configurez [Image de superposition].

1. Sélectionnez une image avec [Superposition] réglé sur [Activé].

2. Définissez [Position], [Perméation] et [Sélection de la couleur à pénétrer]

3. Appuyez sur [Validere]

3.13 Définir le flux d'images

3.13.1 À propos du réglage du flux

Vous pouvez configurer s'il faut diffuser des flux, s'il faut compressor les flux avec H.20 H.264, la taille de capture d'image, la qualité de l'image et comment diffuser les flux.

➢ Panneaux de configuration des pages d'images en direct>Utilisez les onglets [Flux]. Les flux

d'images 11.265 et 11.264 sont définis dans [Flux] dans les onglets [Flux].

• Reportez-vous à ce qui suit pour savoir comment distribuer.
  →4.45.2 À propos du contrôle du volume de diffusion (débit binaire)
• Reportez-vous à ce qui suit pour savoir comment distribuer.
  →3.13.3 Réduire la capacité des données grâce au codage intelligent
• Pour la méthode de compression d'image, reportez-vous à ce qui suit.

3.13.2 À propos du contrôle du volume de diffusion (débit binaire)

Les types de modes de livraison suivants sont utilisés pour contrôler la quantité de livr binaire) du flux, et les paramètres sont définis en conséquence. Vous pouvez également u codages intelligents tels que [Smart VIQS] et [Auto VIQS] pour réduire la quantité de pour plus d'informations sur le contrôle de la quantité de diffusion de flux, consultez ce Reportez-vous au manuel d'utilisation pour plus de détails.

→3.13.3 Réduire la capacité des données grâce au codage intelligent

- Taux binai. cons.: Les images H.265 (ou H.264) sont délivrées au débit binaire défini par [Débit binaire (par client)].

• VBR:

Les images H.265 (ou H.264) sont délivrées à la fréquence d'images définie par [Fram tout en conservant le niveau de qualité d'image défini par [Qualité de l'image]. À ce débit binaire varie dans le cadre du débit binaire maximum défini par [Débit binaire 1 (par client) *]. La capacité d'enregistrement varie en fonction des paramètres [Qualité d'image] et de l'état de l'objet.

- Priorité de fréquence de trame:

Les images H.265 (ou H.264) sont diffusées à la fréquence d'images définie par [Fram

- Meilleur effort:

En fonction de la bande passante des réseaux, les images H.265 (ou H.264) sont fou des débits binaires variables dans le cadre du débit binaire maximum défini par [Débit maximum (par client) *].

3.13.3 Réduire la capacité des données grâce au codage intelligent

Le codage intelligent est une technique de compression de données qui optimise le taux compression en réduisant la compression et en augmentant la compression en arrière-plan montrer clairement le visage humain et par objet.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>Cliquer [Image] affiche la configuration de Smart Coding.

Cette image est une image. Ceci est différent de la vue réelle de l'écran.

[VIQS intelligent]

La qualité de l'image de la zone où l'objet (tête, personnes, automobiles et motos) est maintenue à un niveau élevé. Les images autres que les objets sont fournies de manière une qualité d'image faible ou moyenne et à réduire la quantité de données.

[Contrôle de l'image P intelligent]

Afin de réduire la quantité de données, la génération de données (macrobloc) est réduite zones autres que celles où les objets (tête, personnes, automobiles et motos) sont affiché

[Contrôle GOP]

Vous pouvez réduire la quantité de données.

3.14 Définir l'AI-VMD

La page AI-VMD vous permet de gérer et de planifier AI-VMD.

Panneaux de paramètres des pages d'images en direct > [Paramétrage détaillé] > [Paramétrage détaillé de la caméra vidéo] > Cliquer sur [AI-VMD] dans le menu Ava gauche affiche les pages à onglets pour la fonction respective.

3.14.1 Gérer l'IA-VMD

L'AI-VMD sera mis à jour. Le [Menu de configuration AI-VMD] peut être affiché en cl [Configuration >>] dans le [Menu de configuration], et les paramètres [AI-VMD] peuvent d

configurés.

Volet Paramètres des pages d'images en direct > [Paramètres détaillés] > [Paramétrage détaillé de la caméra vidéo] > [AI-VMD] dans le menu des paramètres avancés sur Cliquez sur l'onglet [Gest. de AI-VMD]. La page de configuration s'affiche.

1. Téléchargement de l'Al-VMD le plus récent sur le PC
2. Cliquez sur [Sélectionner un fichier] pour spécifier le [AI-VMD] téléchargé.
3. Assurez-vous que [AI-VMD de mise à niveau.] est sélectionné, puis appuyez sur [Exé La version [AI-VMD] est mise à niveau.
4. En cliquant sur [Configuration >>] dans le [Menu de configuration]
5. Affiche le [Menu de configuration AI-VMD] et vous permet de définir [AI-VMD].

• Veuillez utiliser la version la plus récente d'Al-VMD.
• Lors de l'utilisation d'AI-VMD, l'espace RAM libre doit être d'au moins 50
• S'il n'y a pas suffisamment d'espace RAM disponible, AI-VMD ne peut pas utilisé. Si vous souhaitez utiliser AI-VMD, désinstallez le logiciel d'extension installé dans l'onglet [Gest. de prog.]. Vous pouvez également définir [Mode d'expansion de la capacité RAM] sur [Activé].

- Pour plus d'informations sur le [Menu de configuration AI-VMD], consultez [: Choix du comportement] et les sections suivantes de cette section. ->https://i-pro.com/products_and_solutions/cn/surveillance/media/documentation_file/doc/support_and_documentation/ai-vmd-webguide-en-pdf

3.14.2 Planification d'un AI-VMD

Vous pouvez définir le fonctionnement de l'AI-VMD en spécifiant le jour de la semaine

Volet des paramètres des pages d'images en direct > [Paramètres détaillés] > [Paramètres détaillés de la caméra] > [Al-VMD] dans le menu des paramètres avancés sur la ga Cliquer sur [Planif. opérations] affiche la page des paramètres.

1. Dans [Jour d'opération de la semaine], sélectionnez les jours de la semaine et l'hora lesquels vous souhaitez planifier.
2. Dans le [Emploi du temps 1] [Emploi du temps 2], spécifiez le fuseau horaire à ut

3. Appuyez sur la touche [Valider]

4. Réglez la caméra

3.14 Définir l'AI-VMD

• Pour faire fonctionner l'AI-VMD pendant 24 heures, réglez [00:00] sur [00:00]

4. Nettoyer

• Coupez l'alimentation avant de commencer l'opération. Cela pourrait entraîner des blessures.
• Ne pas appliquer ou utiliser de solvants organiques tels que le benzène et diluants. Le boîtier peut se décolorer. Suivez les conseils de prudence lorsqu vous utilisez une feuille chimique.
• Ne desserrez pas et ne retirez pas les vis non spécifiées dans le manuel d'ut

4.1 Nettoyage des lentilles

• Nettoyer avec du papier de nettoyage pour objectifs (pour nettoyer les appa photo et les lunettes).
• Les alcools doivent être utilisés lorsque des solvants sont utilisés. N'utilisez de nettoyants pour vitres ou de diluants.

5. Caractéristiques

5.1 Environnement PC requis

CPU: Intel ^ Cœur ^MT Famille de processeurs -Intel ^ Cœur ^MT i5-6500 ou plus -Intel ^ Cœur ^MT i7-6700 ou supérieur recommandé -Intel ^ Cœur ^MT i7-11700 ou supérieur recommandé Mémoire: Recommandé au moins 4 Go (2 Go x 2, double canal) Recommandé au moins 16 Go (8 Go x 2, double canal) Fonction réseau: 10BASE-T/100BASE-TX/1000BASE-T 1 port Fonction sonore: Carte son (pour la fonction vocale) Fonction d'affichage Taille de capture d'image: 1920 x 1080 pixels ou plus d'image: <Lors de l'utilisation d'une taille de capture d'image de 3840 x 2: Surveillance de la taille de capture d'image élevée: 3840 x 2160 pixels ou plus Couleur: 24 bits ou plus de True Color Systèmes d'exploitation Microsoft Windows 11 compatibles: Microsoft Windows 10 Navigateur Internet: Google Chrome ^MT Firefox Microsoft Edge (après Chromium) Autre: Adobe ^ Lecteur ^ Ou Acrobat Reader(Pour visualiser les fichiers PDF)

5.2 À propos du mode de capture d'image et de la tail capture d'image

- Le débit binaire des Débit est limité à [Contrôle de bande passante (débit binaire)] dans les onglets [Réseau] des pages réseau.

- Si l'intervalle de rafraîchissement est court, le débit binaire peut être dépasse fonction de l'objet.

- En fonction du nombre d'utilisateurs simultanés ou de la combinaison de fonctions utilisée, le débit binaire peut être inférieur à la valeur définie. Ce l'image livrée après le réglage.

5.2.1 Taille de capture d'image

La résolution. Les valeurs initiales sont soulignées.

WV-U11550-V3

Modede captured'image	Flux(1)Flux(2)	Flux(3)Flux(4)	JPEG(1)		*1	JPEG(2)
16:9 (30 ips)	9560x1440				2560x1440
16:9 (25 ips)	920x1080				1920x1080
	1280x720 1280x720	80x720			1280x720
		640x360	640x360	640x360	640x360	640x360
		320x180*3	320x180*3	320x180*3	320x180*3
	Max 30(25)ips	Max 30(25)ips	Max 30(25)ips	Max 30(25)ips	Max 5(4,2)ips*4*5	Max 15(12,5) ips*5
4:3 (30 ips)	2592x1944		— — 259	2x1944
4:3 (25 ips)	2560x1920				2560x1920
	1280x960				1280x960
		640x480			640x480	640x480
		320x240			320x240
	Max 30(25)ips	Max 30(25)ips			Max 5(4,2)ips*4*6	Max 15(12,5)ips

*1 Vous pouvez sélectionner la même résolution que celle définie pour le flux (1), le flux (3), le flux (4) et JPEG (2).

*2Lorsque « 4:3 » est sélectionné dans « Mode d'imagerie », « 90° » et « 27 pas disponibles dans [Rotation de l'image].

*3Lorsque la résolution de l'image est « 320x180 », « 90° » et « 270° » ne être définis dans [Rotation de l'image].

*4Lorsque la résolution de l'image est « 2560 x 1440 (2560 x 1920, 2592 x 1944 de rafraîchissement de l'image est limité au maximum à 2 ips (2,1 ips).

*5Si [Transmission de flux] est défini sur [Désactivé], la fréquence d'images maximale 30 ips (25 ips).

*6Si [Transmission de flux] est défini sur [Désactivé], la fréquence d'images maximale 15 ips (12,5 ips).

WV-U11350-V3

Modede captured'image			Flux(1)Flux(2)	Flux(3)Flux(4)	JPEG(1)	JPEG(2)
16:9	(30)	ips	920x1080	1920x1080			1920x1080
16:9	(25)	ips	280x720	1280x720	1280x720		1280x720
			640x360	640x360	640x360	640x360	640x360	640x360
			320x180^*2	320x180^*2	320x180^*2	320x180^*2	320x180^*2

5. Caractéristiques

5.2 À propos du mode de capture d'image et de la taille de capture d'image

*1Lorsque « 4:3 (30 ips/25 ips) » est sélectionné pour « Mode d'imagerie », « 90° » et «

270° » ne peuvent pas être définis pour [Rotation de l'image].

*2Lorsque la résolution de l'image est « 320x180 », « 90° » et « 270° » ne

être définis dans [Rotation de l'image].

*3Si [Transmission de flux] est défini sur [Désactivé], la fréquence d'images maximale est de

30 ips (25 ips).

5.2.2 Restrictions

	WV-U11550-V3WV-U11350-V3
Fonction	16:9 (30/25 ips) 4:34:3 (30/25 ips) 4:3	(15/12,5 ips) 16:9(30/25 ips)	(30/25 ips)
Logiciel d'extension	Oui Oui Oui
AI-VMD Oui	*1	Oui^*1	Oui^*1
Rotation des images	Oui^2	Oui^*2	Oui^*2
Enregistrement SD	Oui Oui Oui
Codage intelligent	Oui Oui Oui
Super dynamique	Oui Oui Oui
Voiture intelligente	Oui Oui Oui
Zone de confidentiali	Oui Oui Oui
Surveillance à distan	*3*1Oui	Oui^*3*1	Oui^*3*1

*1Lorsque « Surveillance à distance » est défini sur « Activer », « AI-VMD » n être utilisé.

*2Lorsque « 4:3 » est sélectionné pour « Mode de capture d'image », « 90° » ou « 270°

» ne peuvent pas être définis pour « Rotation de l'image ».

*3Lorsque « AI-VMD » est en cours d'exécution, « Surveillance à distance » ne être utilisé. *4Lorsque le « Mode d'extension de la capacité RAM » est défini sur « Activé » pouvez pas utiliser la « Surveillance à distance ».

5.3 DORI

WV-U11550-V3

	LARGE TÉLÉ
Détection (25 ppm/8 ppl)	41,5 m {136,0 pi} 205,4	m {673,7 pi}
Observer (62,5 ppm/19 ppl)	16,6 m {54,4 pi} 82,1	m {269,5 pi}
Reconnaître (125 ppm/38 ppl)	8,3 m {27,2 pi} 41,1	m {134,7 pi}
Identifier (250 ppm/76 ppl)	4,1 m {13,6 pi} 20,5 m	{67,4 pi}

WV-U11350-V3

	LARGE TÉLÉ
Détection (25 ppm/8 ppf)	24,9 m {81,8 pi} 138,5	m {454,3 pi}
Observer (62,5 ppm/19 ppf)	10,0 m {32,7 pi} 55,4	m {181,7 pi}
Reconnaître (125 ppm/38 ppf)	5,0 m {16,4 pi} 27,7	m {90,9 pi}
Identifier (250 ppm/76 ppf)	2,5 m {8,2 pi} 13,8 m	{45,4 pi}

5.4 Performances de livraison

• Jusqu'à 14 utilisateurs sont accessibles en même temps.
  • La bande passante maximale est de 50 Mbps.

5.5 À propos des logiciels d'extension disponibles

Informations sur le nombre et la capacité des logiciels d'extension (applications) pouvant è installés.

WV-U11550-V3

Nombre d'applications installables	Capacité ROM Capacité RAM
1 100 MB 50 MB

WV-U11350-V3

Nombre d'applications installables	Capacité ROM Capacité RAM
1 100 MB 100 MB

Pour connaître l'état et les restrictions de prise en charge des logiciels (applications IA) les plus récents, veuillez consulter les informations techniques

sur notre site Web.

→Site d'informations techniques

Logiciels(applicationsIA)Pré-installerStatutd'assistance
AI-VMD Oui*1 Prise en charge*1
Garde de confidentialité IA	Non Non supporté
Détection de visage IA Non supporté
Détection de personnes par	l'IA Non Non supporté
Détection de véhicules IA	Non Non supporté
Détection IA sans masque	Non Non supporté
Détection d'occupation par	l'IA Non Non supporté
Détection de changement de non supporté scène IA
Apprentissage sur site de	l'IA Non Non supporté
Relais de traitement IA	Non Non supporté
Licence de version d'application	Oui	Prise en charge

*1Le système AI-VMD est doté d'un système de contrôle d'accès.

5.6 Lampe

① Indicateur [LIEN]
② Indicateur [ACT]

5.6.1 Éclairage de la lampe

Indicateur [ACT]

Lorsque les données sont envoyées via la caméra réseau

- Clignote en vert (accès)

Indicateur [LIEN]

Lorsque la caméra est capable de communiquer avec l'appareil connecté

- S'allume en orange

5.7 Bouton

① Câble réseau RJ45 / Câble Ethernet avec fiche RJ45 (catégorie 5e ou supérieure, d'paires (8 broches), moins de 100 m {328 pieds})
② Sortie audio (noir)/Câble d'sortie audio
③ Entrée audio (blanc)/Câble d'entrée audio

6. Autre

6.1 Initialiser

INITIAL SETAppuyez sur le bouton pour initialiser l'unité.INITIAL SETPour connaître l'emplacement des boutons, reportez-vous à ce qui suit :

→Bouton

1. Éteignez l'ordinateur.
2. Allumez l'ordinateur tout en appuyant sur le bouton [INITIAL SET].
3. Appuyez sur le bouton [INITIAL SET] pendant 15 secondes ou plus après la mise à tension.
4. Relâchez le bouton INITIAL SET

- Environ deux minutes plus tard, l'ordinateur démarre et les paramètres contenant les paramètres réseau sont initialisés. S'il ne démarre pas normalement, réessayez.

6.2 Vérifiez la version du logiciel

Les fonctions de cette machine sont implémentées dans un logiciel. Nous vous recommand vérifier d'abord la version actuelle du logiciel en cas de problème avec le fonctionnement l'ordinateur.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>[Maintenance] des menus Avancés à gauche>Cliquer sur les ongl [Mise à niveau] affiche la fenêtre de gestion des versions.

1. Vérifiez les versions du logiciel avec [Version du micrologiciel]

• La version actuelle du logiciel peut être vérifiée.

Les versions mises à jour du logiciel peuvent contenir des modifications liées problèmes spécifiques.

6.3 Logiciel de mise à niveau

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Maintenance] des menus Avancés à gauche>Lorsque vous cliques les onglets [Mise à niveau], la fenêtre de mise à niveau du logiciel s'affiche.

1. Téléchargez le dernier logiciel sur le PC
2. Cliquez sur Sélectionner les fichiers pour spécifier le logiciel que vous avez téléchargé cliquez sur [Exécuter].

• Utilisez un PC sur le même sous-réseau que la machine pour mettre à ni version.
  • N'éteignez pas l'ordinateur pendant la mise à niveau de la version. N'effectu aucune opération tant que la mise à niveau de la version n'est pas termin
• Assurez-vous de vérifier la version après la mise à niveau. Supprimez égalen fichier Internet temporaire.

6.4 Ordre de réglage lors du réglage de la qualité de l'

Il est recommandé de définir les paramètres de qualité d'image dans l'ordre suivant : Ré visibilité → Réglage de la couleur → Suppression du bruit.

1. Ajuster la visibilité

- [Mode de contrôle de la lumière], [Automatique intelligent], [Super dynamique], [Niveau de contraste], [Compensation de lumière élevée (HLC)], [Extension adaptive des nois [Extension adaptative des hautes lumières], [Gain maximum], [Obturation maximale], [Niveau de tension constante de signal]

1. Ajuster la couleur

• [Balance des blancs], [Niveau de gain de chrominance]

1. Supprimer le bruit

• [Réduction du bruit numérique], [Niveau de netteté]

Reportez-vous au manuel d'utilisation pour plus de détails sur chaque fonction

1. Autre

6.6 Ajustement de la luminosité des objets (scènes sombres)

• La fonction de réglage de la qualité de l'image peut s'influencer mutuellement

• Si nécessaire, ajustez le niveau de luminosité de l'écran.

6.5 Réglage de la luminosité des objets (scènes lumineuses

6.5.1 Réglage de la luminosité

Ajustez la luminosité de l'objet.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez la [Luminosité] de [Qualité d'image]

- Un déplacement dans la direction [+] éclaircit l'image.

- Déplacez-vous dans la direction [-] pour assombrir l'image.

[-]

Produire des

images plus

sombres

6.6 Ajustement de la luminosité des objets (scènes sombres)

6.6.1 Ajuster le gain maximum

Dans les scènes sombres, l'image devient plus lumineuse en augmentant le gain maximum.

1. Autre

6.6 Ajustement de la luminosité des objets (scènes sombres)

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Gain maximum] sur [+]

Gain maximum : 6 Gain maximum : 11

6.6.2 Ajuster l'obturateur maximum

L'augmentation de l'obturation maximale rend les images plus lumineuses.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Obturateur maximum]

- La sélection de [Obturateur maximum] plus longue que [Max 1/30s] éclaircit l'image quantité de lumière entrée augmente.

L'augmentation de l'obturation maximale augmente le flou.

Obturation maximale :

1/30

Obturation maximale :

4/30

805-20 1.3757 满60% 54988 201-205 111-833 106,832 4889 1017 45235

1. Autre

6.7 Réduire le scintillement blanc et le noircissement de l'écran

6.7 Réduire le scintillement blanc et le noircissement de l'écran

6.7.1 Définir Super Dynamique

Lorsque Super Dynamic est réglé sur ON, les zones claires et sombres sont reproduites fidèlement, même lors de la prise de vue dans un endroit présentant une grande différer luminosité.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez [Super Dynamique] sur [Activé]

Réglez [Super Dynamic] sur [Off] lorsque les phénomènes suivants sont observen fonction des conditions d'éclairage.

-En cas de scintillement ou de changement de couleur -Bruit dans la zone lumineuse de l'écran

Super dynamique : désactivé Super dynamique : activé

6.7.2 Régler la compensation du rétroéclairage

En réglant [Correcteur de rétroéclairage], l'obscurité de l'objet intérieur est supprimée (obje, intérieur plus lumineux).

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.

1. Réglez sur [Compensation de contre-jour (BLC)] dans [Super Dynamic] [BLC/HLC]

2. Autre

6.7 Réduire le scintillement blanc et le noircissement de l'écran

Si [Super Dynamic] est réglé sur [On] ou [Intelligent Auto] est réglé sur [Compensation du contre-jour] ne peut pas être réglé.

Correction du rétroéclairage : désactivée Correction du rétroéclairage : activé Nivcau : 16

6.7.3 Régler la compensation de lumière élevée

En réglant [Compensation de lumière élevée (HLC)], les lumières vives telles que les pha voiture suppriment la luminosité de l'objet.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], I fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [Compensation de lumière élevée (HILC)] dans [Super Dynamic] [BLC/HILC]

Si [Super Dynamic] est réglé sur [On] ou [Intelligent Auto] est réglé sur [I peut pas être réglé sur [High light compensation(IILC)].

Compensation de lumière

élevée : Désactivé

ZR 20

Compensation de lumière

élevée : activée

ZR 234

6.7.4 Ajuster l'étirement adaptatif du noir

Ajustez l'Êtendue noire adaptative] pour éclaireir les zones sombres des images.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez les niveaux de [Réglage détaillé] [Étendue noire adaptative] sur [+]

Niveau : 128 Niveau : 255

6.7.5 Ajustez le [Niveau du socle]

Ajustez le [Niveau de tension constante de signal] pour régler le niveau de noir de l'in

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez le niveau du socle du [Paramétrage détaillé].

2. Un déplacement dans la direction [+] éclaircit l'image.

3. Déplacez-vous dans la direction [-] pour assombrir l'image.

[+] direction

Éclaircir l'image

6.8 Ajuster le contraste de l'objet

6.8.1 Ajuster le contraste

En ajustant le [Niveau de contraste] pour augmenter le contraste entre les images claires sombres, la visibilité de l'objet avec moins de contraste peut être améliorée.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez les niveaux de [Paramétrage détaillé] [Niveau de contraste] sur [+]

Niveau : 128 [+] direction

Augmenter le contraste

6.9 Réduire le scintillement

Les scintillements sont automatiquement corrigés en utilisant le [Mode de contrôle de la

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Scène intérieure (50 Hz)] ou [Scène intérieure (60 Hz)] pour [Mode de de la lumière].

• Utilisez 50 Hz/60 Hz selon la région.

6.10 Réduire le flou de l'objet (scènes lumineuses)

6.10.1 Définir l'auto intelligente (niveau de priorité au mouvement)

Grâce à [Auto intelligent], l'appareil photo identifie les objets avec des scènes (contre-jou extérieur, scènes de nuit, etc.) et les mouvements du visage des personnes. L'appareil p'ajuste automatiquement la quantité, le gain, la vitesse d'obturation et le contraste de la entrant dans l'appareil photo par les objectifs de l'appareil photo pour faciliter la vision en mouvement.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez le [Niveau de priorité visage (Luminosité)] et le [Niveau de priorité mouvemen (Déclencheur)] avec [Auto intelligent] réglé sur [Activé].

- En ajustant dans la direction [+ , le flou de l'objet sera réduit.

L'augmentation du niveau dans un environnement à faible éclairage augmente le bruit.

Désactivé (personne floue) Activé (moins de flou)

6.10.2 Ajuster l'obturateur maximum

Le raccourcissement de l'obturation maximale réduit le flou.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. La sélection d'un [Obturateur maximum] plus court que [Obturateur max. 1/30 s]

2. Autre

6.11 Réduire le flou des objets (scènes sombres)

- Si [Obturateur maximum] est réglé sur une durée plus courte que [Obturation max. le flou est réduit.

Dans des environnements à faible éclairage, raccourcir l'obturateur maximum assombrit l'objet et augmente le bruit.

Obturation Obturateur maximale : maximum :

1/30 1/250

6.11 Réduire le flou des objets (scènes sombres)

6.11.1 Ajuster la réduction du bruit numérique

Réduire les effets de la réduction du bruit en réglant la [Réduction du bruit numérique] flou.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez la [Réduction du bruit numérique] dans la direction [-].

Si l'effet de réduction du bruit est réduit, le bruit augmentera.

Niveau : 128 Niveau : 100

Réduire le flou

6.12 Affiner le contour du sujet

6.12.1 Ajuster le niveau de netteté

Ajustez le [Niveau de netteté] pour affiner le contour des images.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Niveau de netteté] sur [+]

Niveau : 10 Niveau : 31

Affiner le contour de l'image

6.13 Ajuster la couleur

6.13.1 Ajuster la densité des couleurs

Ajustez le [Niveau de gain chromatique] pour régler l'obscurité.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez le [Niveau de gain chromatique] dans [Réglage de base] ou [Paramétrage détaï • Si vous déplacez le curseur dans la direction « + », les couleurs deviendront for vives. • Si vous déplacez le curseur dans la direction « - », les couleurs deviendront att

    subgraph Input
    F["Input Image: -, +"]
    end

    subgraph Transformation
    G["Transformation: Blue Arrow"]
    H["Transformation: Blue Arrow"]
    end

    style A fill:#f9f,stroke:#333
    style F fill:#ccf,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#ffc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#fcc,stroke:#333
    style L fill:#cfc,stroke:#333
    style M fill:#fcc,stroke:#333
    style N fill:#cfc,stroke:#333
    style O fill:#fcc,stroke:#333
    style P fill:#cfc,stroke:#333
    style Q fill:#fcc,stroke:#333
    style R fill:#cfc,stroke:#333
    style S fill:#fcc,stroke:#333
    style T fill:#cfc,stroke:#333
    style U fill:#fcc,stroke:#333
    style V fill:#cfc,stroke:#333
    style W fill:#fcc,stroke:#333
    style X fill:#cfc,stroke:#333
    style Y fill:#fcc,stroke:#333
    style Z fill:#cfc,stroke:#333

6.13.2 Ajuster la balance des blancs

Si la couleur est affectée par une lampe au sodium, utilisez [Balance des blancs] pour couleur.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [ATW2] dans [Balance des blancs]

• La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium

Effet de la lampe au sodium Aucun effet de la lampe au

sodium 615 23 11F 58 1X1 27 10K E53 14BALL 43261 18J 19 12 7 14 012 52 0452 36

6.14 Réduire le bruit des objets (scènes lumineuses)

6.14.1 Ajuster le niveau de netteté

Le réglage du [Niveau de netteté] pour rendre les images douces réduit le bruit autour

➢ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de

1. Autre

6.15 Réduire le bruit des objets (scènes sombres)

l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Niveau de netteté] dans la direction [-].

Niveau : 31 Niveau 5

Adoucir le contour de

l'image

6.15 Réduire le bruit des objets (scènes sombres)

6.15.1 Ajuster la réduction du bruit numérique

En ajustant la [Réduction du bruit numérique] et en augmentant les effets de la réductie le bruit est réduit.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez la [Réduction du bruit numérique] sur [+]

L'augmentation des effets de réduction du bruit augmente le flou.

Niveau : 90 Niveau : 255

Reduire le bruit

6.16 Réglez la mise au point lors du basculement entre et le blanc.

6.16.1 Méthode de réglage de la mise au point pour basculer entre le noir et

Si des points tels que des lampadaires ou des objets plats se reflètent dans des condit éclairage, la mise au point peut ne pas correspondre lors du basculement entre le noir Si tel est le cas, réglez la mise au point comme indiqué ci-dessous.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image/Audio] des menus avancés à gauche>[Réglage du zoom/m au point] dans les onglets [Qualité de l'image]>Vers les paramètres avancés>>Cliquez s Ajustement du zoom/mise au point pour ouvrir la fenêtre Paramètres du zoom/mise a

1. Changez [Mise au point lors de la commutation jour et nuit] sur [Préréglage]

2. Exécutez [Réglage manuel de la mise au point] ou [Mise au point automatique] en c • La position de mise au point est stockée en mode couleur pendant la prise de

3. Exécutez [Réglage manuel de la mise au point] ou [Mise au point automatique] en 1 blanc

- La position de mise au point est stockée en noir et blanc pendant la prise de

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image/Audio] des menus avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Vers les paramètres avancés>>Cliquez s [Réglage de la qualité de l'image] pour afficher l'écran de réglage de la qualité d

1. Sélectionnez parmi [Désactivé], [Activé], [Auto1 (Normal)], [Auto2 (Lumière IR)] et [Auto(SCC)].

Pour être en noir et blanc pendant la journée, réglez [Jour&Night(IR)] sur [A et forcez-le en noir et blanc.

Réglage du zoom/mise au point Ajustement de la qualité de l'image

Vérifiez les symptômes sur ce tableau avant de demander une réparation.

Contactez le revendeur auprès duquel vous avez acheté la montre si vous ne récupérez de ces problèmes ou si vous présentez des symptômes autres que ceux répertoriés dans tableau.

PhénomèneCauseContre-mesureVoiraussi
Ne pas être allumé	Pour l'alimentation PoE•Le câble Ethernet la machine est-il connecté au dispositif d'alimentation pour PoE (IEEE 802.3 af) ?•Certains dispositifs d'alimentation pouvant connecter plusieurs terminaux PoE ne fourniront d'alimentation si l'alimentation totale dépasse la limite.	•deuillez vérifier s'il est connecté.•Reportez-vous au manuel d'instructions de l'alimentation PoE. pas	Installation
Le voyant LINK ne s'allume pas en oranget-il correctement lorsque le câble réseau connecté à la machine est connecté.	•Le câble Ethernet gel-il correctement connecté à la machine est connecté. ?	•Connectez correctement le câble Ethernet.	—
PhénomèneCauseContre-mesureVoiraussi
	•Le hub ou le rou aquel la machine connectée fonctionne-t-il correctement ?•Le câble Ethernet connecté à la machinetre câble Ethernet. est-il cassé ?	Mérificz que votre est routeur fonctionne correctement.•Remplacez par un autre câble Ethernet.	hub
Générer du bruit dans les éléments suivant l'entrée audio	•Les lignes électriques, etc. sont connectées à proximité.•Il existe à proximité des équipements qui génèrent de forts champs électriques et magnétiques (tels que des antennes de transmission de télévision et de radio, des moteurs de climatiseurs, des transformateurs de puissance, etc.).	Si le périphérique n'est pas amélioré, utilisez un microphone avec rempléificateur ou connectez une sortie audio à faible impédance de sortie.	uninstallation
PhénomèneCauseContre-mesureVoiraussi
Mise au point automatique (AF) incorrecte	La mise au point ne pas être réglée automatiquement dans les emplacements suivants ou lorsque l'appareil photo est dans l'objet. • Il y a un grand mouvement. • Grande variation de l'intensité de l'éclairage • Faible éclairage • Soyez extrêmement lumineux ou réfléchissant • Au-dessus des fenêtres • Les endroits où les lentilles sont sujets à la contamination. • Les murs blancs et autres lumières et ténèbres sont faibles. • Le clignotement est sévère.	Àjustez la mise au point manuellement depuis le haut de l'écran du logiciel.	—

6.18 Précautions d'utilisation

- Impact sur l'image/la qualité de l'image

En fonction de l'environnement d'installation, l'objectif peut devenir sale et la qualité d l'image peut se détériorer ou l'image peut être difficile à voir.

- Ne touchez pas les lentilles.

S'il est sale, la qualité de l'image peut se détériorer.

- Batteries

La batterie est intégrée à l'appareil. Ne laissez pas la batterie dans un environnement une chaleur excessive provenant du soleil ou du feu.

- Si la machine n'est plus utilisée, ne la laissez pas sans surveillance et doit être ret

- Nous ne serons pas responsables de la compensation du contenu, des pertes de conte enregistré ou édité et de tout dommage direct ou indirect consécutif causé par un éd d'enregistrement ou d'édition en raison de défauts de cet appareil ou de la carte mé microSD.

En outre, les mêmes dispositions s'appliquent après la réparation de l'unité.

- Logiciels open source

• Ce produit contient un ouvrir le logiciel source licence sous la norme GPL (Licence Public GNU), la norme LGPL (licence moins grand public GNU), etc.
• Les clients peuvent reproduire, distribuer et modifier le code source du logiciel sous de Licence GPL et/ou de Licence LGPL.
• Pour plus de détails concernant les licences et le code des logiciels open source, "Cliquez ici pour des informations OSS" sur la page "Support" du menu de configue ce produit et lire le contenu affiché.
• Veuillez noter que nous ne répondrons à aucune demande concernant le contenu du source.

- droits d'auteur

À part le logiciel de source ouverte autorisé sous GPL/LGPL et cetera, la distributio reproduction, le démontage, la compilation inverse et l'ingénierie inverse du logiciel four avec ce produit sont formellement interdits. En outre, l'exportation de n'importe quel fourni avec ce produit violant les lois d'exportation est interdite.

6.19 Clause de non-responsabilité

EN AUCUN CAS, i-PRO Co., Ltd. NE SERA RESPONSABLE ENVERS TOUTE PART OU TOUTE PERSONNE, À L'EXCEPTION DU REMPLACEMENT OU DE L'ENTRETIER RAISONNABLE DU PRODUIT, DANS LES CAS, Y COMPRIS MAIS SANS LIMITATION CI-DESSOUS :

1. TOUTE PERTE OU DOMMAGE, Y COMPRIS SANS LIMITATION, DIRECTS OU INDIRECTS, SPÉCIAUX, CONSÉCUTIFS OU EXEMPLAIRES, DÉCOULANT DE OU LIÉS AU PRODUIT ;

2. TOUT INCONVENANCE, PERTE OU DOMMAGE CAUSÉ PAR UNE UTILISATION INAPPROPRIÉE OU UN FONCTIONNEMENT NÉGLIGENT DE L'UTILISATEUR ;

3. TOUS LES DYSFONCTIONNEMENT OU PROBLÈMES PROVENANT D'UN DÉMONTAGE, D'UNE RÉPARATION OU D'UNE MODIFICATION NON AUTORISÉE DU PRODUIT PAR L'UTILISATEUR, QUELLE QUE SOIT LA CAUSE DU DYSFONCTIONNEMENT OU DU PROBLEME ;
4. INCONVENIENCE OU TOUTE PERTE SURVENANT LORSQUE LES IMAGES NE SONT PAS AFFICHÉES, EN RAISON DE TOUTE RAISON OU CAUSE, Y COMPR TOUTE DÉFAILLANCE OU PROBLÈME DU PRODUIT ;
5. TOUT PROBLÈME, INCONVENIENTS CONSÉCUTIFS, OU PERTE OU DOMMAGE, RÉSULTANT DU SYSTÈME COMBINÉ PAR DES APPAREILS DE TIERS ;
6. TOUTE RÉCLAMATION OU ACTION POUR DOMMAGES PROVOQUÉS PAR UNE PERSONNE OU ORGANISATION EN TANT QUE SUJET PHOTOGRAPHIÉ EN RAISO D'UNE VIOLATION DE LA CONFIDENTIALITÉ CONCERNANT L'IMAGE DE LA CAMÉRA D'ASURVEILLANCE OU LES DONNÉES SAUVEGARDÉES, POUR QUELQUE RAISON (Y COMPRIS L'UTILISATION LORSQUE L'AUTHENTIFICATION DE L'UTILISATEUR SUR L'ÉCRAN DE PARAMÈTRE D'AUTHENTIFICATION EST DÉSACTIVÉE), DEVENIR PUBLIC OU ÊTRE UTILISÉ À TOUT FIN ;
7. PERTE DE DONNÉES ENREGISTRÉES CAUSÉE PAR TOUTE PANNE (Y COMPRIS L'INITIALISATION DU PRODUIT EN RAISON DE L'OUBLI D'INFORMATIONS D'AUTHENTIFICATION TELLES QUE UN NOM D'UTILISATEUR ET UN MOT DE PASSE) ;

Limitation de responsabilité

CETTE PUBLICATION EST FOURNIE « EN L'ÉTAT » SANS GARANTIE D'AUCUNE SORTE, EXPRESSE OU IMPLICITE, Y COMPRIS MAIS SANS LIMITATION, LES GARANTI IMPLICITES DE QUALITÉ MARCHANDE, D'ADAPTATION À UN USAGE PARTICULIER O DE NON-VIOLATION DES DROITS D'UN TIERS.

CETTE PUBLICATION PEUT CONTENIR DES INEXACTITUDES TECHNIQUES OU DES ERREURS TYPOGRAPHIQUES. DES CHANGEMENTS SONT AJOUTÉS AUX INFORMATIONS PRÉSENTÉES, À TOUT MOMENT, POUR L'AMÉLIORATION DE CETTE PUBLICATION ET/OU DU(S) PRODUIT(S) CORRESPONDANT(S).

6.20 Pour les marques et les marques déposées

• Pour les marques et marques déposées

• Microsoft, Microsoft Edge et Windows sont des marques commerciales du groupe de sociétés Microsoft.
• Intel et Intel Core sont des marques commerciales d'Intel Corporation ou de ses fi
• Adobe, Acrobat et Reader sont des marques déposées ou des marques commerciales d'Adobe aux États-Unis et/ou dans d'autres pays.
• Google Chrome est une marque déposée de Google LLC.
• Firefox est une marque déposée de la Fondation Mozilla aux États-Unis et dans d' pays.
• Les autres noms de sociétés et noms de produits décrits dans ce manuel sont des commerciales ou des marques déposées de chaque société.

6.21 RELATION RÉSEAU

Cet équipement étant connecté au réseau, il peut être endommagé comme suit.

① Fuite ou fuite d'informations via la machine
② Exploitation malveillante de l'Avion par un tiers malveillant
③ Interférence ou arrêt de l'Avion par un tiers malveillant

Alin de prévenir de tels dommages, prenez des mesures de sécurité du réseau adéquates, notamment les mesures suivantes sous la responsabilité du client.

• Utilisez la machine sur un réseau sécurisé utilisant des pare-feu, etc.
• Confirmez que les virus informatiques et les programmes malveillants sont régulièrement vérifiés et exterminés lorsque l'ordinateur est connecté au système.
• Utilisez l'authentication des utilisateurs, définissez des noms d'utilisateur et des mots d'passes et limitez les utilisateurs pouvant se connecter pour vous protéger contre les a non autorisées.
• Pour empêcher les données d'image, les informations d'authentication (nom d'utilisateur, de passe), les informations de courrier d'alarme, les informations du serveur FTP, les informations du serveur DDNS, etc., d'être divulguées sur le réseau, des mesures telles restriction de l'accès par authentification de l'utilisateur sont mises en œuvre.

• Tous les navigateurs doivent être fermés après l'accès administrateur à la machine.

• Le mot de passe de l'administrateur est modifié périodiquement. De plus, les informatic d'authentication (nom d'utilisateur, mot de passe) doivent être stockées de manière appropriée afin qu'elles ne soient pas visibles par des tiers.

• N'installez pas l'équipement ou les câbles dans un endroit où ils peuvent être facilement détruits.
