| Marque | The Galley |
| Modèle | Ideal Workstation 4S |
| Type de produit | Évier de poste de travail (Workstation) |
| Matériau | Acier inoxydable |
| Finition | Brossé (satiné) |
| Dimensions extérieures (L x l x H) | 45 1/2" x 19 1/2" x 10" (1156 x 495 x 254 mm) |
| Dimensions de découpe (L x l) | 44" x 18" (1118 x 457 mm) |
| Poids approximatif | 11,3 kg (25 lb) |
| Profondeur de cuve | 8" (203 mm) |
| Configuration de drain | Droite ou gauche (selon modèle) |
| Type d'installation | Encastré avec support structurel en bois |
| Accessoires inclus | Gabarit de découpe, attaches de bassin |
| Accessoires optionnels | Planche à découper, bols, passoire, séparateurs, support de séchage, Galley Tap |
| Compatibilité robinet | Galley Tap (trou ø 1 3/8" à 1 1/2") ou Central Tap |
| Profondeur de meuble requise | Minimum 22 1/2" (572 mm) |
| Garantie | À vie limitée (résidentiel) |
| Entretien | Savon doux et chiffon humide ; éviter produits abrasifs |
| Sécurité | Structure de support obligatoire ; ne pas utiliser de pattes de fixation |
| Réparabilité | Pièces détachées (accessoires) disponibles via le fabricant |
| Utilisation | Résidentiel, intérieur |
FOIRE AUX QUESTIONS - Ideal Workstation 4S The Galley
Questions des utilisateurs sur Ideal Workstation 4S The Galley
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre évier au format PDF gratuitement ! Retrouvez votre notice Ideal Workstation 4S - The Galley et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Ideal Workstation 4S de la marque The Galley.
MODE D'EMPLOI Ideal Workstation 4S The Galley
Guide d'installation
Ideal Workstations ^2 , Work&WashStations ^2 , Workstations ^2 /WashStations ^2 avec DryDock ^8 , BarStations ^2 et WashStations ^2
Workstations ^2
Drain d'évacuation situé à droite


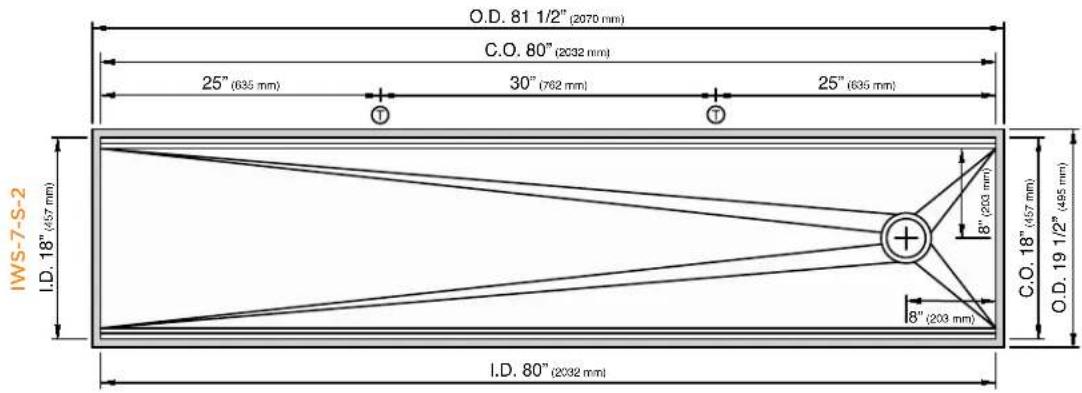

O.D. 81 1/2" (2076 mm) C.O. 80" (2032 mm) 25" (635 mm) 30" (762 mm) 25" (635 mm) I.W.S-7-S-2 I.D. 18" (457 mm) I.D. 80" (2092 mm) C.O. 18" (457 mm) 8" (203 mm) 8" (203 mm) O.D. 19 1/2" (495 mm)


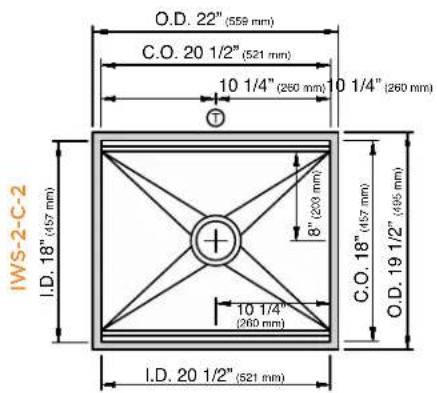

O.D. 22" (559 mm) C.O. 20 1/2" (521 mm) 10 1/4" (260 mm) 10 1/4" (260 mm) IWS-2-C-2 I.D. 18" (457 mm) 8" (200 mm) 10 1/4" (260 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm) I.D. 20 1/2" (521 mm)


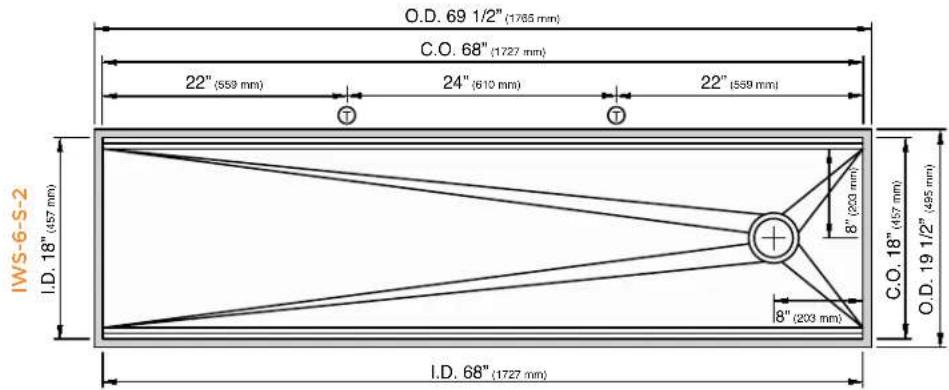

O.D. 69 1/2" (1785 mm) C.O. 68" (1727 mm) 22" (559 mm) 24" (610 mm) 22" (559 mm) I.W.S-6-S-2 I.D. 18" (457 mm) I.D. 68" (1727 mm) 8" (203 mm) 8" (203 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


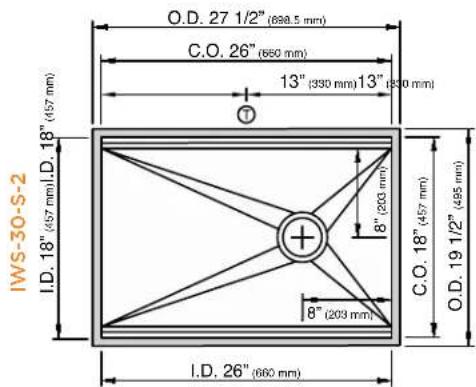

IWS-30-S-2 I.D. 18" (457 mm) I.D. 18" (457 mm) O.D. 27 1/2" (698.5 mm) C.O. 26" (650 mm) 13" (350 mm) 13" (350 mm) ① 8" (203 mm) C.O. 18" (457 mm) (457 mm) O.D. 19 1/2" (495 mm) 8" (203 mm) I.D. 26" (660 mm)


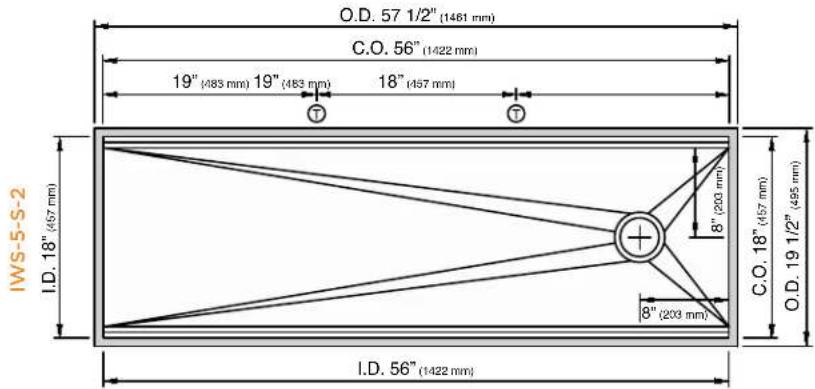

O.D. 57 1/2" (1461 mm) C.O. 56" (1422 mm) 19" (483 mm) 19" (483 mm) 18" (457 mm) I.D. 18" (457 mm) I.D. 56" (1422 mm) 8" (203 mm) 8" (203 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


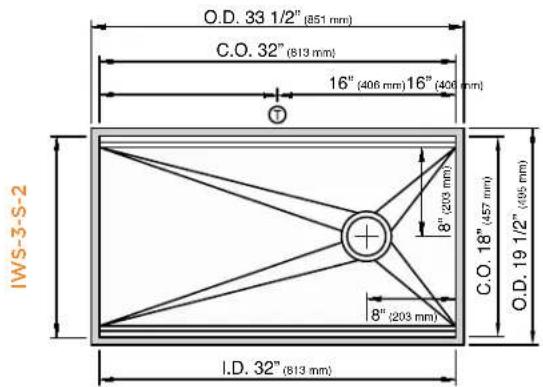

O.D. 33 1/2" (851 mm) C.O. 32" (813 mm) 16" (406 mm) 16" (406 mm) IWS-3-S-2 8" (203 mm) 8" (203 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm) 8" (203 mm) I.D. 32" (813 mm)


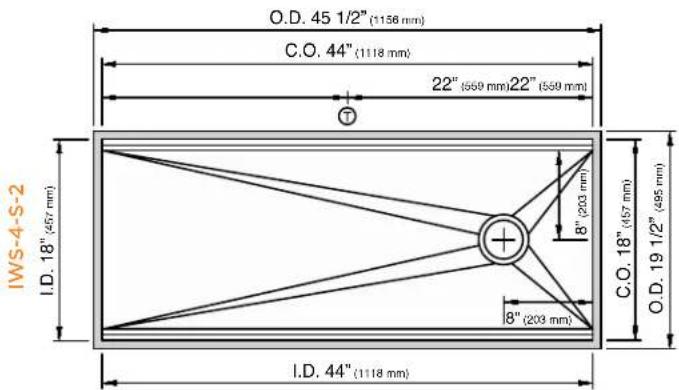

O.D. 45 1/2" (1156 mm) C.O. 44" (1118 mm) 22" (559 mm)22" (559 mm) I.W.S-4-S-2 I.D. 18" (457 mm) 8" (203 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm) 8" (203 mm) I.D. 44" (1118 mm)GUIDE DE PLACEMENT SUGGÉRÉ POUR LE GALLEY TAP
Rayon maximal suggéré pour le coin intérieur de la découpe du comptoir: 3/8°
① Galley Tap: trou du diamètre 1 3/8" minimum à 1 1/2" maximum
Diamètre des trous pour le Tap Central: 2" derrière la découpe
Note: Le Galley Hot & Cold Tap nécessite un dégagement minimum de 8 ^e au centre s'il est installé à droite du Galley Tap
Note: Les emplacements du Tap sont prévus pour une orientation de drainage située à droite ou à gauche
Appelez au 800.375.4255 ou envoyez un courriel à customercare@thegalley.com pour obtenir des conseils supplémentaires sur le placement des Taps et des accessoires pour le Tap
Workstations ^2
Drain d'évacuation situé à gauche


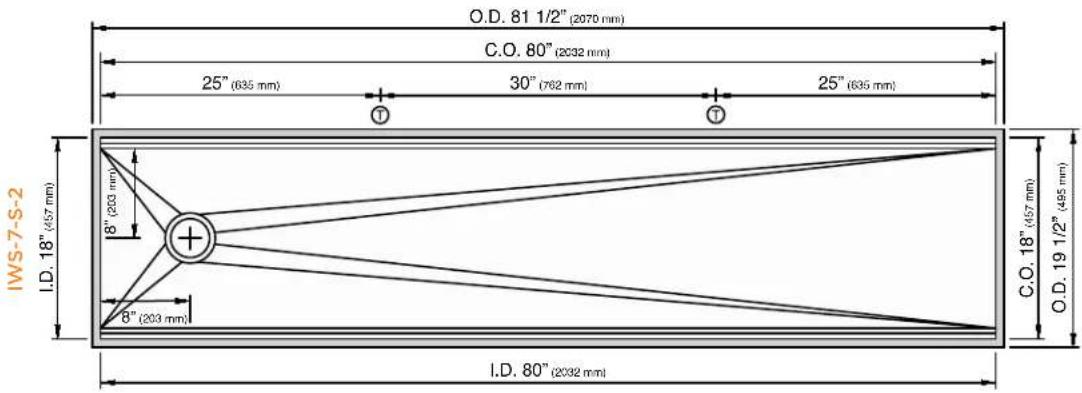

O.D. 81 1/2" (2076 mm) C.O. 80" (2032 mm) 25" (635 mm) 30" (762 mm) 25" (635 mm) I.W.S-7-S-2 I.D. 18" (457 mm) 8" (203 mm) + 8" (203 mm) I.D. 80" (2092 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


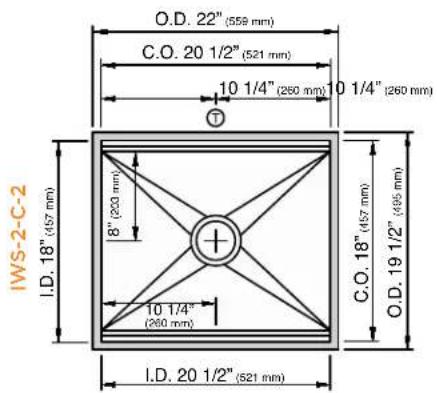

O.D. 22" (559 mm) C.O. 20 1/2" (521 mm) 10 1/4" (260 mm) 10 1/4" (260 mm) IWS-2-C-2 I.D. 18" (457 mm) 8" (200 mm) 10 1/4" (260 mm) I.D. 20 1/2" (521 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


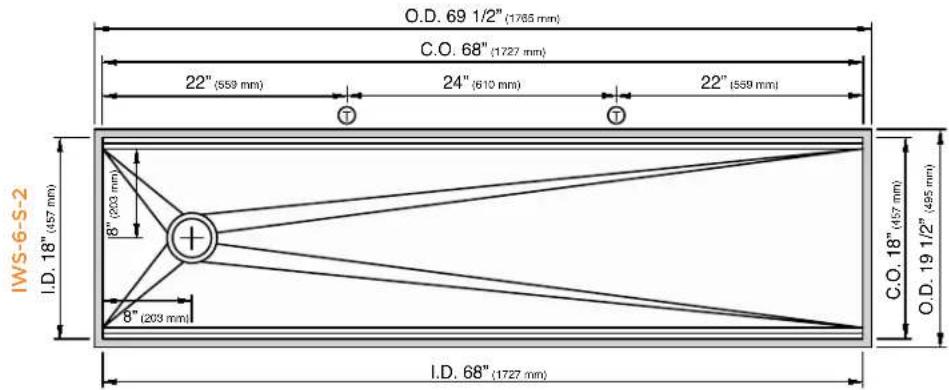

O.D. 69 1/2" (1785 mm) C.O. 68" (1727 mm) 22" (559 mm) 24" (610 mm) 22" (559 mm) I.W.S-6-S-2 I.D. 18" (457 mm) 8" (203 mm) + 8" (203 mm) I.D. 68" (1727 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


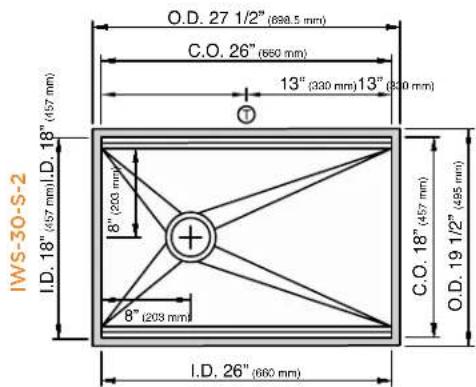

IWS-30-S-2 I.D. 18" (457 mm) I.D. 18" (457 mm) O.D. 27 1/2" (698.5 mm) C.O. 26" (650 mm) 13" (330 mm) 13" (310 mm) 8" (203 mm) + 8" (203 mm) I.D. 26" (660 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


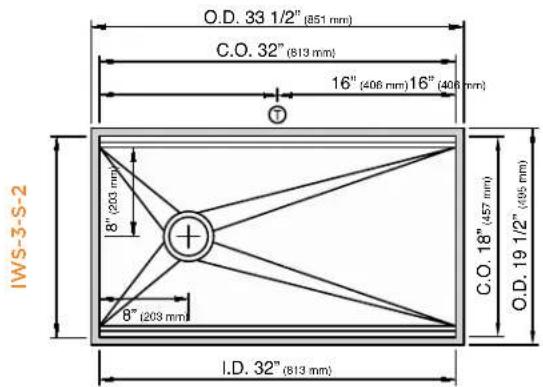

O.D. 33 1/2" (851 mm) C.O. 32" (813 mm) 16" (406 mm) 16" (406 mm) IWS-3-S-2 8" (203 mm) + 8" (203 mm) I.D. 32" (813 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


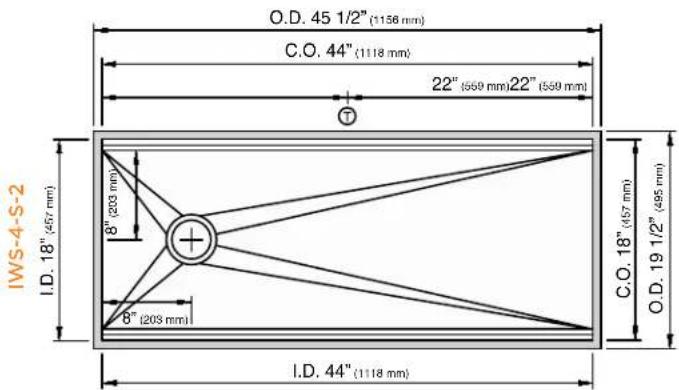

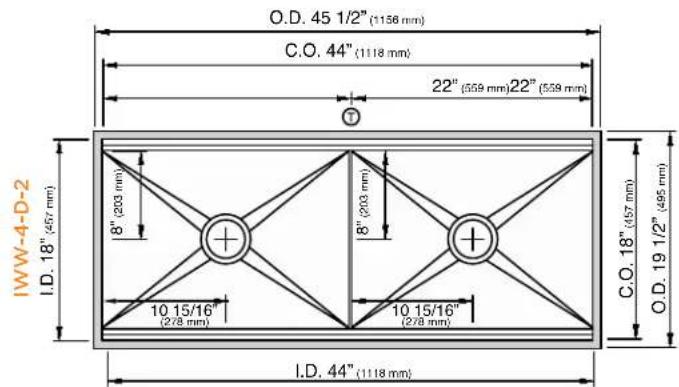

O.D. 45 1/2" (1156 mm) C.O. 44" (1118 mm) 22" (559 mm)22" (559 mm) I.W.S-4-S-2 I.D. 18" (457 mm) 8" (203 mm) + 8" (203 mm) I.D. 44" (1118 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)GUIDE DE PLACEMENT SUGGÉRÉ POUR LE GALLEY TAP
Rayon maximal suggéré pour le coin intérieur de la découpe du comptoir: 3/8°
① Galley Tap: trou du diamètre 1 3/8" minimum à 1 1/2" maximum
Diamètre des trous pour le Tap Central: 2" derrière la découpe
Note: Le Galley Hot & Cold Tap nécessite un décagement minimum de 8° au centre s'il est installé à droite du Galley Tap
Note: Les emplacements du Tap sont prévus pour une orientation de drainage située à droite ou à gauche
Appelez au 800.375.4255 ou envoyez un courriel à customercare@thegalley.com pour obtenir des conseils supplémentaires sur le placement des Taps et des accessoires pour le Tap
Work&WashStations ^2
Drain d'évacuation situé à droite
IWW-7-D-2


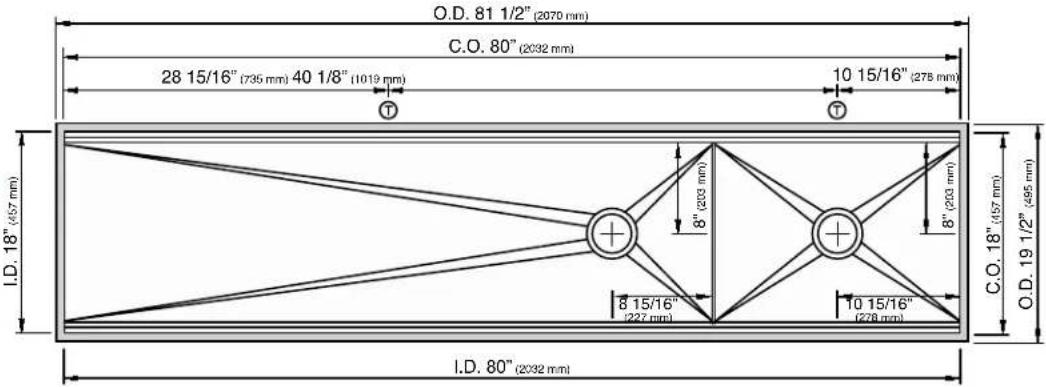

O.D. 81 1/2" (2070 mm) C.O. 80" (2032 mm) 28 15/16" (735 mm) 40 1/8" (1019 mm) 10 15/16" (278 mm) I.D. 18" (457 mm) 8" (203 mm) 8" (203 mm) 8 15/16" (227 mm) 10 15/16" (278 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm) I.D. 80" (2032 mm)


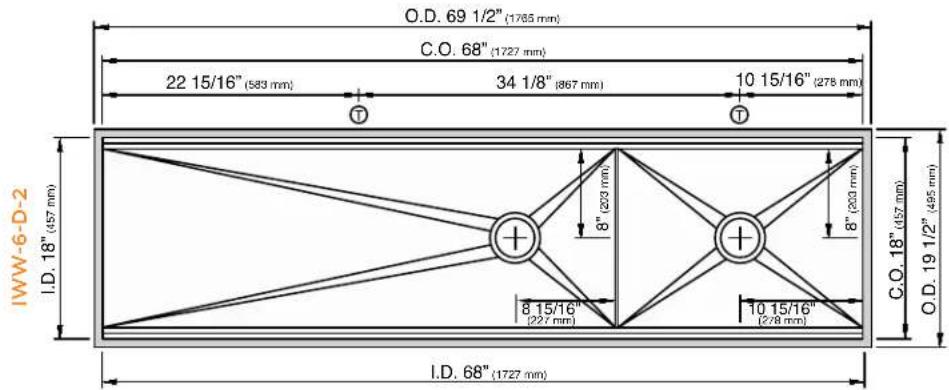

O.D. 69 1/2" (1785 mm) C.O. 68" (1727 mm) 22 15/16" (583 mm) 34 1/8" (867 mm) 10 15/16" (278 mm) I.W.W-6-D-2 I.D. 18" (457 mm) I.D. 68" (1727 mm) 8" (203 mm) 8" (203 mm) 8.15/16" (227 mm) 10.15/16" (278 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


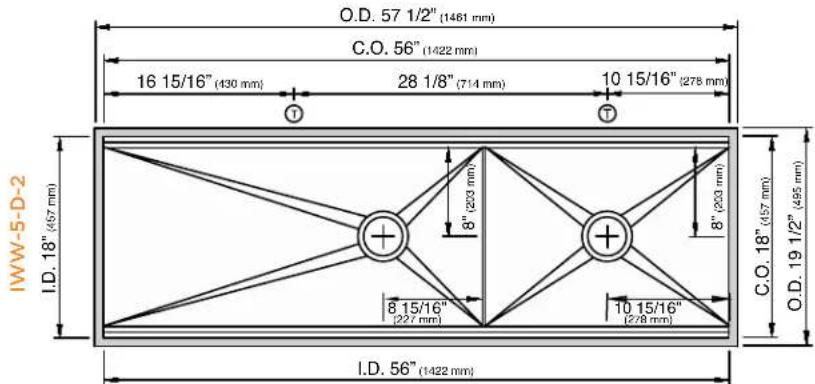

O.D. 57 1/2" (1461 mm) C.O. 56" (1422 mm) 16 15/16" (130 mm) 28 1/8" (714 mm) 10 15/16" (278 mm) I.D. 18" (457 mm) 8" (203 mm) 8" (203 mm) 8 15/16" (227 mm) 10 15/16" (278 mm) I.D. 56" (1422 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)
Drain d'évacuation situé à gauche
IWW-7-D-2


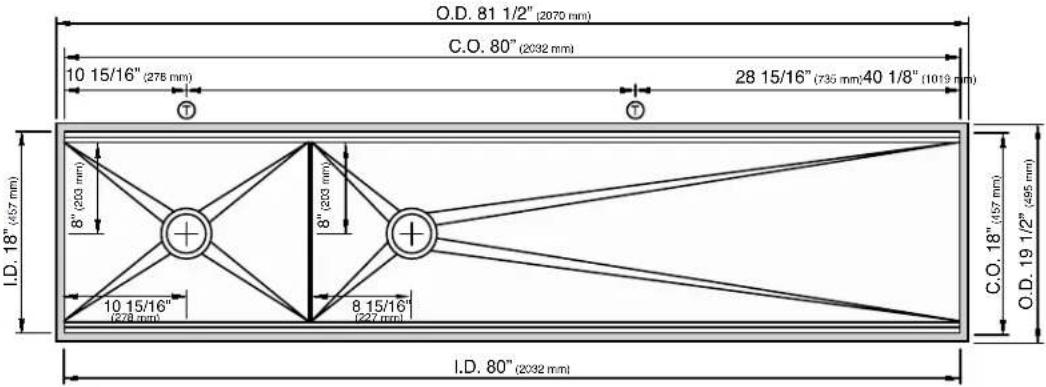

O.D. 81 1/2" (2070 mm) C.O. 80" (2032 mm) 10 15/16" (278 mm) 28 15/16" (735 mm)40 1/8" (1019 mm) I.D. 18" (457 mm) 8" (203 mm) 10 15/16" (274 mm) 8" (203 mm) 8 15/16" (227 mm) I.D. 80" (2032 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


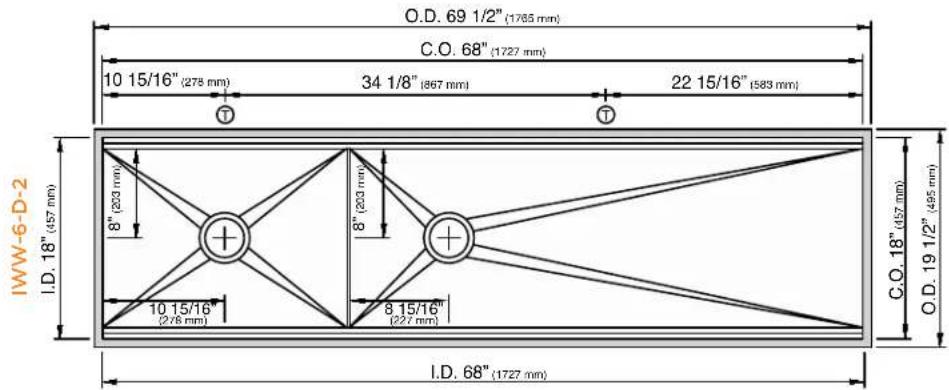

O.D. 69 1/2" (1785 mm) C.O. 68" (1727 mm) 10 15/16" (278 mm) 34 1/8" (867 mm) 22 15/16" (583 mm) I.D. 18" (457 mm) 8" (203 mm) 8" (203 mm) 10 15/16" (278 mm) 8 15/16" (227 mm) I.D. 68" (1727 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


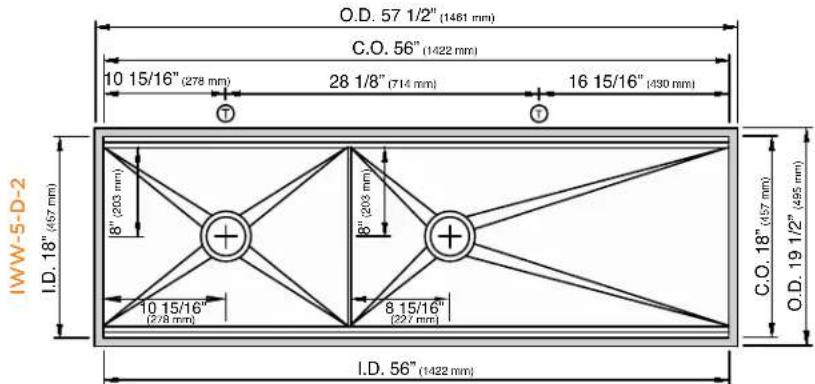

O.D. 57 1/2" (1461 mm) C.O. 56" (1422 mm) 10 15/16" (278 mm) 28 1/8" (714 mm) 16 15/16" (430 mm) I.WW-5-D-2 I.D. 18" (457 mm) 8" (203 mm) 8" (203 mm) 10 15/16" (278 mm) 8 15/16" (227 mm) I.D. 56" (1422 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)
Drain d'évacuation situé à droite


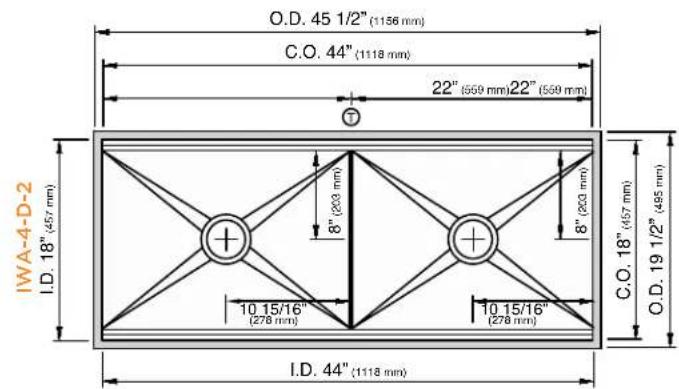

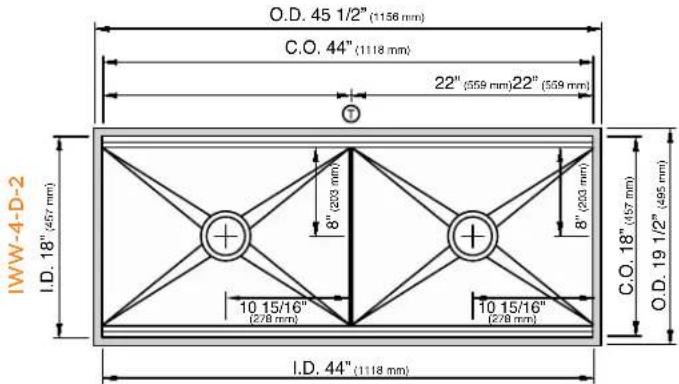

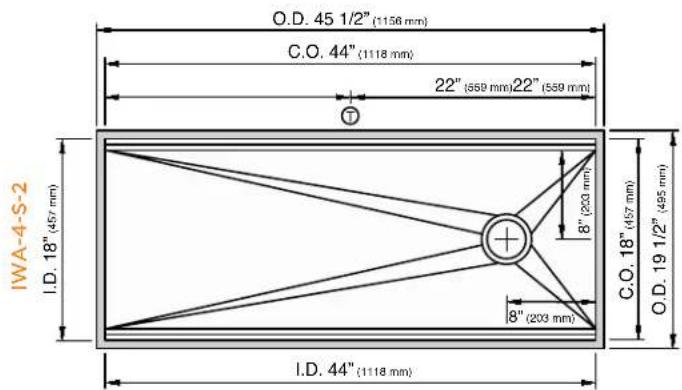

O.D. 45 1/2" (1156 mm) C.O. 44" (1118 mm) 22" (569 mm) 22" (569 mm) I.D. 18" (457 mm) 8" (203 mm) 10.15/16" (278 mm) 10.15/16" (278 mm) I.D. 44" (1118 mm) 8" (203 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


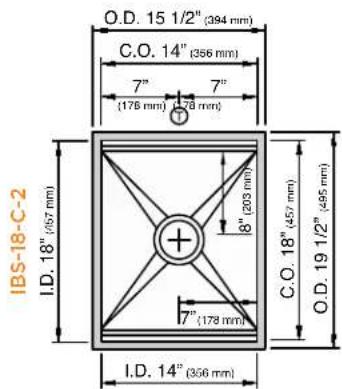

O.D. 15 1/2" (384 mm) C.O. 14" (356 mm) 7" (176 mm) 7" (203 mm) 8" (203 mm) 7" (178 mm) I.D. 18" (467 mm) I.D. 14" (356 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm)


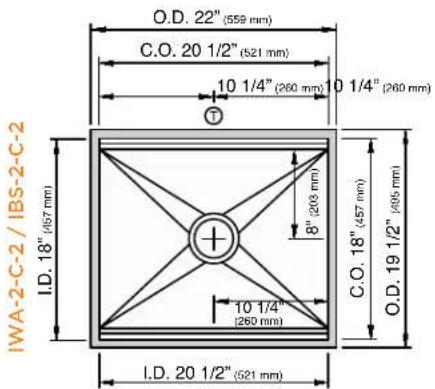

IWA-2-C-2 / IBS-2-C-2 O.D. 22" (559 mm) C.O. 20 1/2" (521 mm) 10 1/4" (260 mm) 10 1/4" (260 mm) T 8" (208 mm) 10 1/4" (260 mm) C.O. 18" (457 mm) O.D. 19 1/2" (405 mm) I.D. 20 1/2" (521 mm)


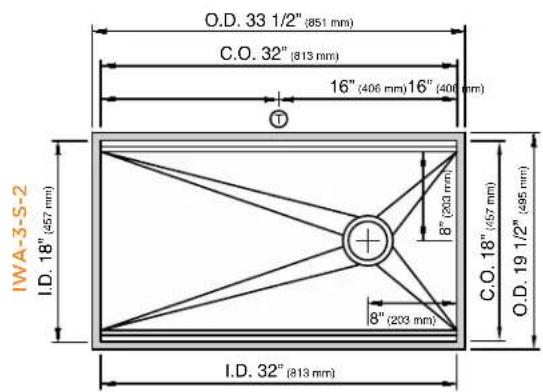

O.D. 33 1/2" (851 mm) C.O. 32" (813 mm) 16" (406 mm) 16" (406 mm) T IWA-3-5-2 I.D. 18" (457 mm) 8" (203 mm) 8" (203 mm) C.O. 18" (457 mm) O.D. 19 1/2" (495 mm) I.D. 32" (813 mm)


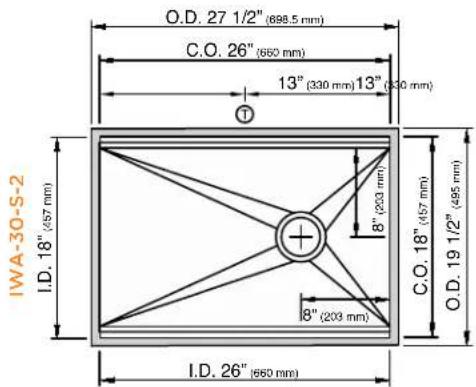

O.D. 27 1/2" (698.5 mm) C.O. 26" (660 mm) 13" (330 mm) 13" (330 mm) T I.WA-30-S-2 I.D. 18" (457 mm) 8" (203 mm) C.O. 18" (457 mm) 8" (203 mm) O.D. 19 1/2" (495 mm) I.D. 26" (660 mm)GUIDE DE PLACEMENT SUGGÉRÉ POUR LE GALLEY TAP
Rayon maximal suggéré pour le coin intérieur de la découpe du comptoir: 3/8°
① Galley Tap: trou du diamètre 1 3/8" minimum à 1 1/2" maximum
Diamètre des trous pour le Tap Central: 2" derrière la découpe
Note: Le Galley Hot & Cold Tap nécessite un décagement minimum de 8° au centre s'il est installé à droite du Galley Tap
Note: Les emplacements du Tap sont prévus pour une orientation de drainage située à droite ou à gauche
Appelez au 800.375.4255 ou envoyez un courriel à customercare@thegalley.com pour obtenir des conseils supplémentaires sur le placement des Taps et des accessoires pour le Tap
BarStations ^2 et WashStations ^2
Drain d'évacuation situé à gauche


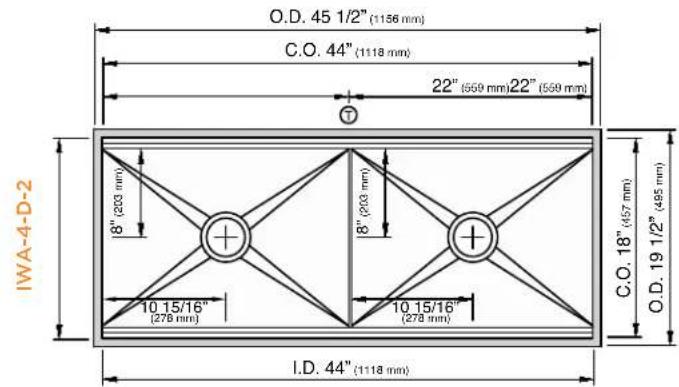

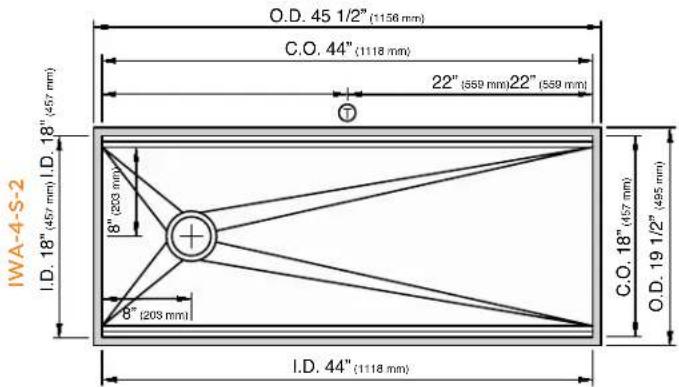

O.D. 45 1/2" (1156 mm) C.O. 44" (1118 mm) 22" (559 mm)22" (559 mm) IWA-4-D-2 8" (203 mm) 8" (203 mm) 10.15/16" (276 mm) 10.15/16" (278 mm) C.O. 18" (457 mm) O.D. 19 1/2" (485 mm) I.D. 44" (1118 mm)
Rayon maximal suggéré pour le coin intérieur de la découpe du comptoir: 3/8°
① Galley Tap: trou du diamètre 1 3/8" minimum à 1 1/2" maximum
Diamètre des trous pour le Tap Central: 2" derrière la découpe
Note: Le Galley Hot & Cold Tap nécessite un décagement minimum de 8° au centre s'il est installé à droite du Galley Tap
Note: Les emplacements du Tap sont prévus pour une orientation de drainage située à droite ou à gauche
Appelez au 800.375.4255 ou envoyez un courriel à customercare@thegalley.com pour obtenir des conseils supplémentaires sur le placement des Taps et des accessoires pour le Tap

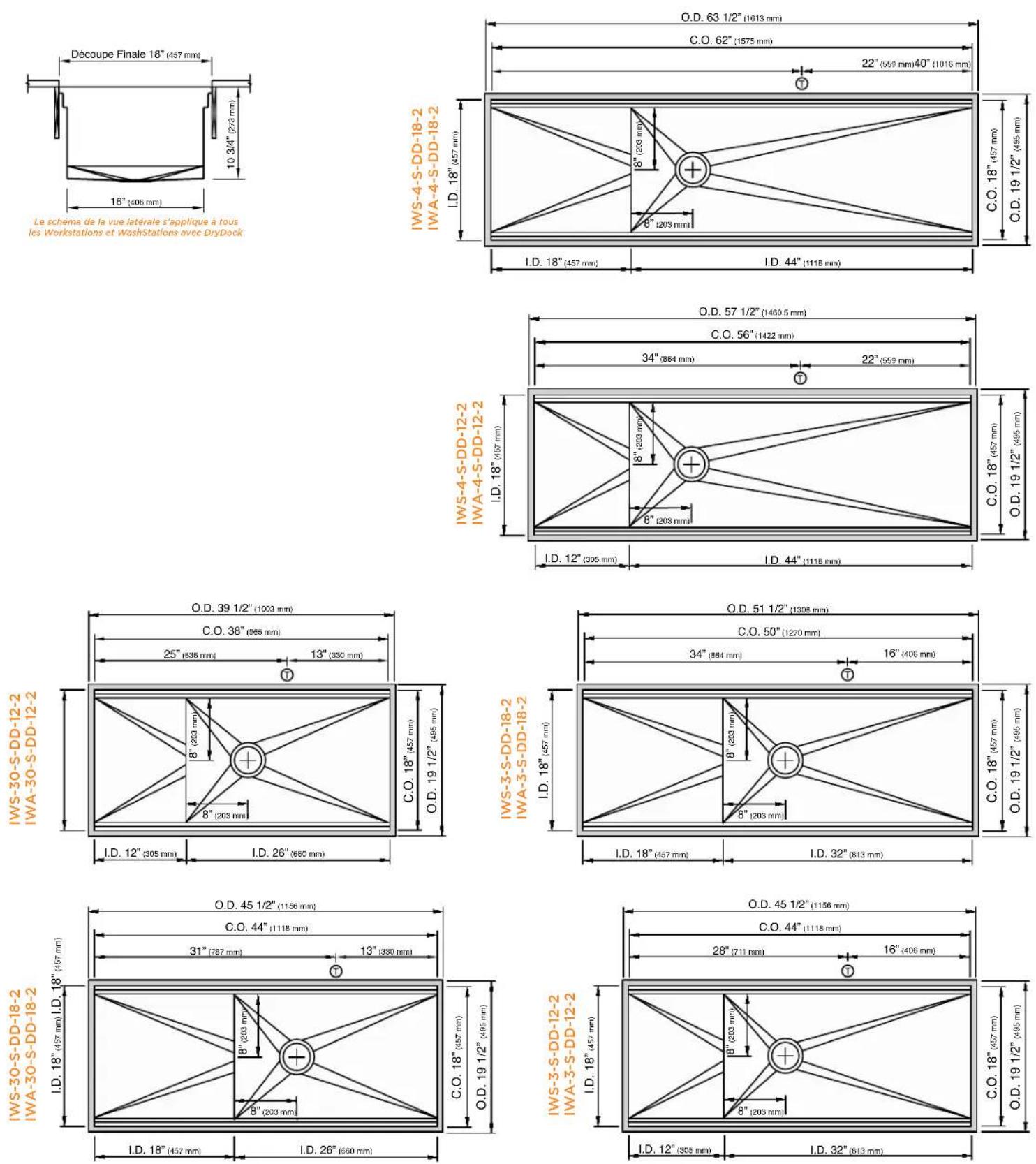

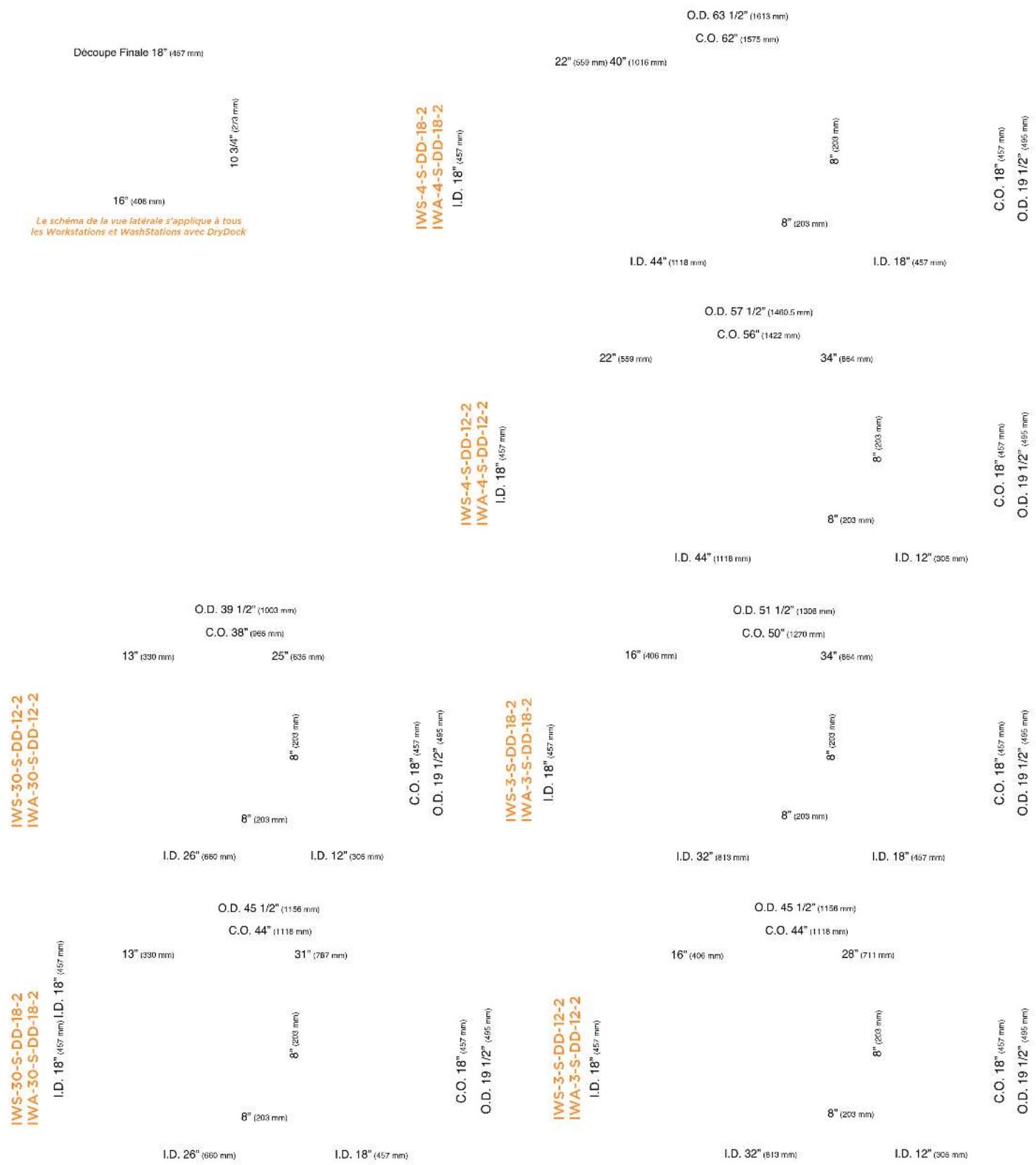

Workstations ^2 /WashStations ^2 avec DryDock.
Drain d'évacuation situé à droite

GUIDE DE PLACEMENT SUGGÉRÉ POUR LE GALLEY TAP
Rayon maximal suggéré pour le coin intérieur de la découpe du comptoir: 3/8°
Galley Tap: trou du diamètre 1 3/8" minimum à 1 1/2" maximum
Diamètre des trous pour le Tap Central: 2" derrière la découpe
Note: Le Galley Hot & Cold Tap nécessite un décagement minimum de 8° au centre s'il est installé à droite du Galley Tap
Note: Les emplacements du Tap sont prévus pour une orientation de drainage située à droite ou à gauche
Appelez au 800.375.4255 ou envoyez un courriel à customercare@thegalley.com pour obtenir des conseils supplémentaires sur le placement des Taps et des accessoires pour le Tap
Workstations ^2 /WashStations ^2 avec DryDock.
Drain d'évacuation situé à gauche

Le schéma de la vue latérale s'applique à tous les Workstations et WashStations avec DryDock
GUIDE DE PLACEMENT SUGGÉRÉ POUR LE GALLEY TAP
Rayon maximal suggéré pour le coin intérieur de la découpe du comptoir: 3/8°
① Galley Tap: trou du diamètre 1 3/8" minimum à 1 1/2" maximum
Diamètre des trous pour le Tap Central: 2" derrière la découpe
Note: Le Galley Hot & Cold Tap nécessite un décagement minimum de 8° au centre s'il est installé à droite du Galley Tap
Note: Les emplacements du Tap sont prévus pour une orientation de drainage située à droite ou à gauche
Appelez au 800.375.4255 ou envoyez un courriel à customercare@thegalley.com pour obtenir des conseils supplémentaires sur le placement des Taps et des accessoires pour le Tap
IMPORTANT
- Veuillez noter que contrairement aux installations typiques pour les éviers de cuisine encastrés, le Galley Workstation est installé dans le meuble avant que le comptoir soit posé. Une structure de support en bois devra être construite et montée à l'intérieur du meuble ou du cabinet du comptoir et devra être encastrée de 1/16" du haut.
- Laissez le plateau d'instructions d'installations fixé au bassin du Galley jusqu'à ce que le comptoir ait été posé, et laissez les supports du bassin fixés aux niveaux jusqu'à ce que le comptoir ait été installé et que le silicone ait durci pendant au moins une heure.
- Le Workstation et le Tap nécessitent un dégagement d'au minimum 22 1/2" à l'intérieur du cabinet ou du meuble. Pour les armoires encastrées avec une profondeur de 24" et installées contre un mur, l'armoire doit être éloignée à 1" du mur.
- Pour les comptoirs avec un bord frontal décoratif stratifié ou encastré, construissez la structure de support en bois de manière à ce qu'il finisse à 1/16" en dessous du revers de la découpe du comptoir.
Inspectez le bassin du Galley pour détecter tout dommage avant l'installation. Pour toute question ou préoccupation, veuillez nous contacter immédiatement au 800 375 4255 ou à customercare@thegalley.com.
Veuillez vous référer à tous les codes locaux de plomberie et de construction avant l'installation.
Outils

PERCEUSE

SCIE CIRCULAIRE

NIVEAU

GALLON À MESURER

VIS À BOIS

SERRE-JOINT (OPTIONNEL)

RUBAN ADHÉSIF À PEINTURE DE 2"

SILICONE
100% TRANSPARENT

BOUTEILLE AVEC
VAPORISATEUR
Avant de commencer


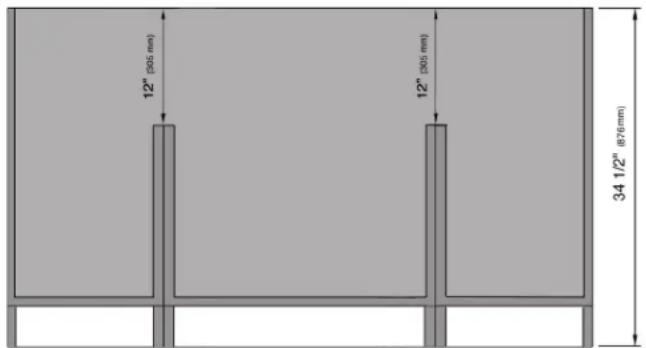

12" (305 mm) 12" (305 mm) 34 1/2" (876mm)Si votre meuble a été construit dans le but d'accueillir votre Galley Workstation, passez à l'étape 1. Si vous assemblez deux cabinets ou plus pour installer votre Galley, vous devrez découper les cloisons pour créer un espace de 12" pour le bassin.
1. CONSTRUIRE LA STRUCTURE DE SUPPORT
a) Une structure de support en bois (cadre) devra être construite et installée dans le(s) meuble(s). Cette structure supportera le poids du Workstation.
NOTE: Il ne faut PAS utiliser de braquettes de fixation.
b) Construisez la structure de support de manière à ce que les dimensions intérieures du support soient plus larges de 1/4" que les dimensions de largeur et de longueur du bassin. Veuillez consulter les pages 1-8 pour les dimensions de votre Galley.
NOTE: Pour le Galley Workstation + DryDock, la structure de support doit être construite avec des planches de 3/4" x 3" de façon à ce qu'il n'y ait pas d'interférence avec les appareils sous le comptoir.
2. FIXER LA STRUCTURE DE SUPPORT AUX PAROIS INTÉRIEURES DU MEUBLE
\*\*IMPORTANT\*\*
Placez la structure du support dans le meuble, aligné le plus près possible avec l'avant du meuble. Cela permet de garantir qu'il y a l'espace minimum de 2-3/4" nécessaire pour la plomberie entre l'arrière de la structure et la paroi du meuble.
La structure de support doit être installée à 1/16" plus bas que le haut du meuble.
NOTE: Utilisez un niveau pour vous assurer que la structure de support est installée au niveau du meuble. Une fois installé, le haut des brides du bassin sera au même niveau que le haut du meuble.
Fixez la structure de support aux parois intérieures du meuble.

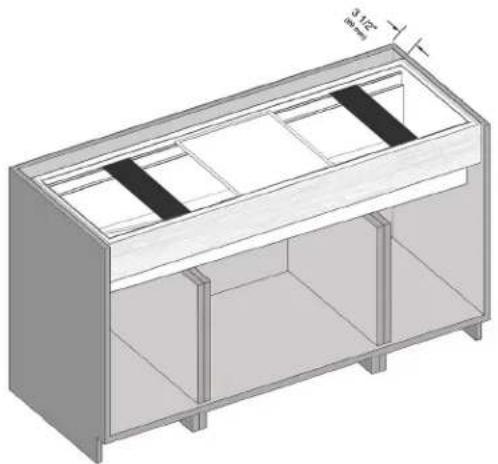

3. INSTALLER LE BASSIN DU WORKSTATION
a) Placez avec précaution le bassin du Galley dans le meuble en faisant appuyer les brides sur la structure de support. Les quatre brides doivent reposer sur la structure de support.
b) Utilisez un niveau pour vous assurer que les brides sont au niveau. Le haut des brides doit être au même niveau que le haut du meuble.
c) Positionnez le bassin de manière à ce qu'il soit parfaitement aligné (à l'équerre) dans le meuble.

Installation du comptoir
Utilisez le gabarit blanc de découpe fixé aux brides du bassin de cuisine Galley comme guide pour la découpe avant-arrière et de gauche à droite. Reportez-vous aux pages 1 à 8 pour connaître les dimensions globales de la découpe ou reportez-vous au dessin sur la feuille de gabarit.
REMARQUE:
Le rayon de coin maximum suggéré est de 3/8".
*Veuillez vous référer aux minimums garantis par le fabricant du comptoir*
La dimension de découpe de l'avant vers l'arrière doit toujours être coupée exactement à 18" pour s'assurer que tous les accessoires culinaires fonctionnent correctement sur les niveaux du bassin. La dimension de gauche à droite doit être coupée exactement aux spécifications décrites aux pages 1 à 8.
ÉTAPE 1
Appliquez un ruban adhésif sur les rebords du bassin tout le long du périmètre. Ce ruban récupérera tout calfeutrage excessif produit lors de l'installation de la surface solide.
ÉTAPE 2
Appliquez généreusement un cordon de silicone continu et uniforme sur la bride exposée du bassin.
ÉTAPE 3
Avant de mettre le comptoir en place, assurez-vous que le bassin est parfaitement à angle droit dans l'armoire. Installez le comptoir et positionnez-le correctement. La découpe du comptoir doit être affleurante avec les quatre côtés du bassin, confirmée par une révélation nulle.
ÉTAPE 4
Une fois le comptoir installé et la révélation nulle confirmée, retirez l'excès de silicone qui se trouve sur les brides collées avec un chiffon humide.
ÉTAPE 5
Attendez environ une heure et retirez le ruban adhésif et les attaches du bassin. Cela laissera des lignes de silicone propres et uniformes le long des brides du bassin.


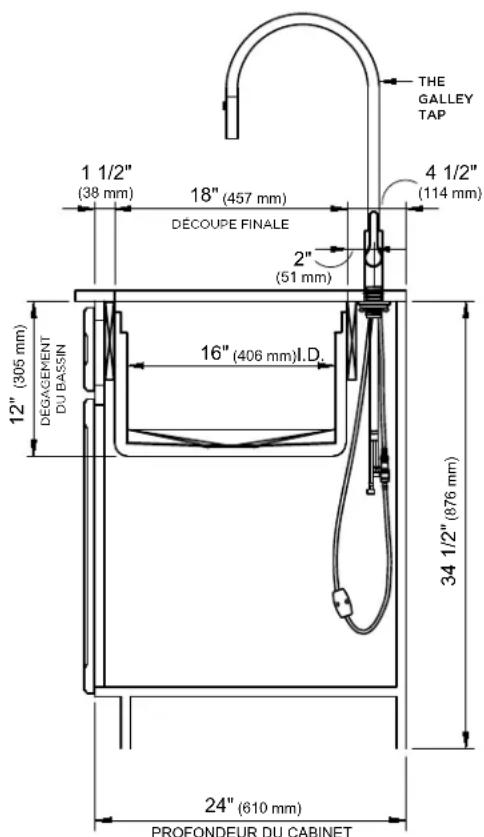

THE GALLEY TAP 1 1/2" (38 mm) 18" (457 mm) 4 1/2" (114 mm) DÉCOUPE FINALE 2" (51 mm) 16" (406 mm)I.D. DEGACEMENT DU BASSIN 12" (305 mm) 34 1/2" (876 mm) 24" (610 mm) PROFONDEUR DU CABINETThe Galley Workstation Garantie à vie limitée
- GARANTIE À VIE LIMITÉE DU GALLEY WORKSTATION - Le vendeur offre une garantie à vie limitée. Le vendeur garantit que son évier en acier inoxydable, installé dans un environnement résidentiel, est exempt de tout défaut de fabrication au niveau des matériaux et de la main-d'œuvre dans le cadre d'une utilisation résidentielle normale. Cette garantie à vie limitée est assujettie aux conditions et aux limites de la garantie énoncées ci-dessous.
- CONDITIONS DE GARANTIE ET LIMITATIONS - La garantie du vendeur n'est pas transférable et est strictement limitée aux produits correctement installés selon nos instructions d'installation et utilisés dans un environnement résidentiel. Cette garantie est limitée aux défauts ou dommages résultant d'une utilisation résidentielle normale et ne couvre pas la corrosion de surface (chimique ou naturelle, y compris l'exposition à l'air salin, aux embruns, aux pluies acides ou aux produits chimiques environnementaux), les éraflures ou les rayures, l'utilisation inappropriée, l'utilisation anormale ou abusive, les bosses, les déformations causées par l'impact de tout objet, l'installation, l'entretien et/ou une préservation inadéquats, une utilisation commerciale, les facteurs environnementaux causant des dommages, les dommages liés à l'expédition ou au transport, ou des signes courants d'usure normale (les rayures, les taches et l'attaque alcaline de la finition au fil du temps dues à l'utilisation, aux pratiques de nettoyage, à l'eau ou aux conditions atmosphériques ne sont pas des défauts de fabrication, mais indiquent une usure normale; toutefois, ces caractéristiques sont faciles à traiter). Cette garantie limitée est invalidée si le produit a été réparé, altéré ou modifié autrement que par le vendeur ou sous sa supervision. Le vendeur n'est pas responsable des frais de main-d'œuvre, d'installation ou d'autres frais occasionnels ou indirects. En aucun cas, la responsabilité du vendeur ne peut dépasser le prix d'achat du produit. Si le produit est installé en dehors de l'Amérique du Nord, le vendeur garantit que le produit est exempt de défauts de matériaux et de fabrication pendant un (1) an à compter de la date d'installation du produit, toutes les autres conditions de cette garantie s'appliquent, à l'exception de la durée. Si le produit n'a pas été acheté auprès du vendeur, d'un revendeur ou d'un distributeur agréé par le vendeur, cette garantie est annulée entièrement.
- OUTILS CULINAIRES - Les accessoires culinaires (planche à découper, bols, passoire, plateformes, séparateurs, support de séchage et autres) ne sont pas garantis. Si un défaut est constaté dans le cadre d'un usage résidentiel normal, le vendeur, à son choix, réparer, remplacera ou effectuera les ajustements appropriés. Tous les articles en finition de bambou naturel ou noyer noir américain ne doivent pas être exposés de manière prolongée à la lumière directe du soleil ni être entreposés à l'extérieur.
- SOINS ET ENTRETIEN - Pour les instructions d'entretien et de préservation pour tous les produits Galley, veuillez vous référer à la section « Utilisation et entretien » sur thegalley.com.
- RÉCLAMATIONS DE GARANTIE - Ces garanties sont en vigueur pour les produits du vendeur achetés le 1er janvier 2015 et après. Pour les demandes de réclamation de garantie, veuillez communiquer avec votre détaillant agréé Galley, ou nous écrire à :
The Galley, LLC.
Veuillez inclure le reçu original avec une description du problème, le numéro de modèle, le magasin, la date d'achat, votre nom, votre adresse et votre numéro de téléphone.
