Type de produit	Éclairage encastrable DEL
Marque	Dals
Modèle	Horus GSP3-CC
Puissance	12 W
Flux lumineux	950 lumens
Température de couleur	2700K, 3000K, 3500K, 4000K, 5000K (sélectionnable via interrupteur CCT)
Indice de rendu des couleurs (CRI)	90
Alimentation	120 V CA
Variateur	Oui (compatible avec la plupart des gradateurs; consulter la liste DALS)
Angle de rotation	360°
Angle d'inclinaison	60°
Dimensions du trou	∅ 2-3/4 po (7 cm)
Indice d'étanchéité	Air Tight (étanche à l'air)
Homologations	ICES-005, NMB-005
Contenu de la boîte	1 encastré DEL, 1 boîte de jonction avec interrupteur CCT et transformateur intégré, 3 connecteurs à poussoir
Garantie	5 ans (pièces défectueuses du boîtier, optiques et électroniques)
Installation	Couper l'alimentation au disjoncteur avant l'installation. Percer un trou de ∅ 2-3/4 po. Connecter les fils (blanc, noir, vert/terre). Sélectionner la température de couleur avant l'installation. Insérer en comprimant les ressorts.
Conducteurs max. dans la boîte de jonction	4 conducteurs n° 12
Service client	1 877 430 1818, [e-mail]
Notice disponible	Téléchargement gratuit au format PDF

FOIRE AUX QUESTIONS - Horus GSP3-CC Dals

Comment sélectionner la température de couleur ?

Avant l'installation, utilisez l'interrupteur CCT situé sur la boîte de jonction pour choisir parmi 2700K, 3000K, 3500K, 4000K ou 5000K. Une fois installé, il n'est plus accessible.

Ce luminaire est-il dimmable ?

Oui, il est dimmable et fonctionne avec la plupart des gradateurs. Consultez la liste des gradateurs compatibles sur le site Web de DALS.

Quelles sont les étapes d'installation ?

1. Coupez l'alimentation au disjoncteur. 2. Percez un trou de ∅ 2-3/4 po. 3. Ouvrez la boîte de jonction et connectez les fils (blanc, noir, vert/terre) aux fils secteur. 4. Sélectionnez la température de couleur. 5. Insérez la boîte de jonction dans le plafond. 6. Comprimez les ressorts et poussez l'encastré dans le trou.

Quelle est la puissance et le flux lumineux ?

Le luminaire consomme 12 W et fournit 950 lumens, avec un CRI de 90.

Puis-je l'installer dans une salle de bain ?

Ce modèle est certifié Air Tight (étanche à l'air), ce qui le rend adapté aux zones où l'étanchéité à l'air est requise, mais vérifiez les codes locaux pour les emplacements humides.

Quelle est la garantie ?

Dals offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses du boîtier, optiques et électroniques.

Comment contacter le service client ?

Vous pouvez joindre Dals par téléphone au 1 877 430 1818 ou par courriel à [e-mail].

Quels accessoires sont inclus dans la boîte ?

La boîte contient 1 encastré DEL, 1 boîte de jonction avec interrupteur CCT et transformateur intégré, et 3 connecteurs à poussoir.

Ce modèle est-il compatible avec les systèmes de gradation intelligents ?

Il est compatible avec la plupart des gradateurs standards. Pour les systèmes intelligents, vérifiez la compatibilité sur le site DALS ou contactez le support.

Quelle est la dimension du trou nécessaire ?

Le trou doit avoir un diamètre de 2-3/4 po (7 cm).

MODE D'EMPLOI Horus GSP3-CC Dals

AIR TIGHT ÉTANCHE À L'AIR

RATED HOMOLOGUÉ

ICES-005

NMB-005

Intertek

MODELMODÈLE	WATTS	LUMENS	KELVIN	CRI	INPUTENTRÉE	DIMMABLEINTENSITÉ RÉGLABLE *
GSP3-CC	12 W	950 lm	2700K, 3000K, 3500K, 4000K, 5000K	90	120V AC	√

* Fonctionne avec la plupart des gradateurs. Voir le site web DALS pour la liste de gradateurs compatibles.

ITEMS INCLUDED IN THE BOX / ARTICLES INCLUS DANS LA BOÎTE

Rotation : 360° Tilt / Inclinaison : 60°

1x LED recessed light 1x Encastré DEL

1x Junction box with CCT switch and integrated driver 1x Boîte de connexion avec interrupteur CCT et transformateur intégré

3 Push-in connecteur Connecteur de câble

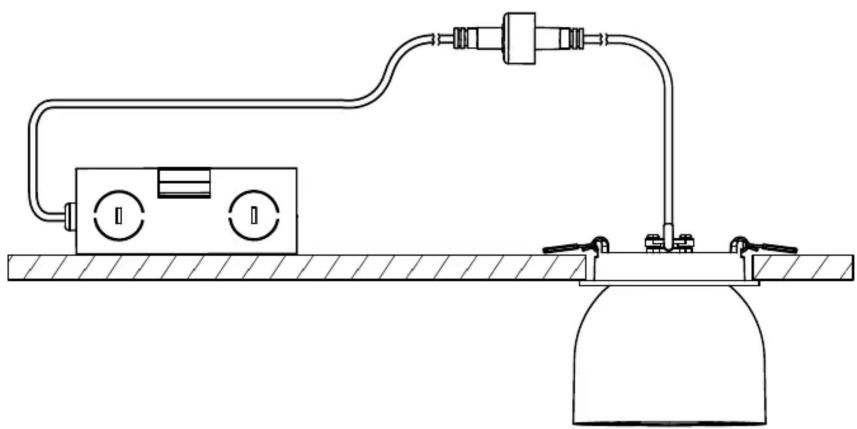

SIDE VIEW OF INSTALLATION / VUE DE CÔTÉ DE L'INSTALLATION D'ÉCLAIRAGE

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Installation guide

Guide d'installation

HORUS

BEFORE YOU START

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

Percer le trou dans le plafond et préparer les fils d'alimentation. Installer et dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 5/8 po. (1,6 cm). Apporter l'alimentation électrique jusque dans la boîte de jonction.

GSP3-CC: ∅2-3/4" (7 cm)

Ouvrir le couvercle sur la boîte de jonction. Utiliser les connecteurs pour jumeler le fil blanc du secteur avec le fil blanc de la boîte de jonction, pour jumeler le fil noir du secteur avec le fil noir de la boîte de jonction et pour jumeler le fil de cuivre du secteur avec le fil vert de la boîte de jonction.

Maximum the junction Maximum dans la bo CCT Switch

Maximum of 4, #12 conductors in the junction box. Maximum de 4 conducteurs n° 12 dans la boîte de jonction.

CCT Switch Interrupteur CCT

Select the color temperature before installing.
Sélectionner la température de couleur avant d'installer.

Insérer la boîte de jonction dans le plafond.

Comprimer les ressorts et pousser l'appareil dans le trou. Il est préférable d'y aller un ressort à la fois.
