Caractéristiques techniques	Détails
Taille de l'écran	34 pouces
Résolution	3440 x 1440 pixels
Type de panneau	IPS
Rapport d'aspect	21:9
Fréquence de rafraîchissement	60 Hz
Temps de réponse	4 ms (gris à gris)
Luminosité	300 cd/m²
Contraste	1000:1
Connectivité	HDMI, DisplayPort, USB-C
Hauteur réglable	Oui
Inclinaison	Oui
Rotation	Oui
Consommation d'énergie	50 W (maximum)
Normes de sécurité	CE, FCC, UL
Garantie	3 ans

FOIRE AUX QUESTIONS - 34 Plus S3425DW DELL

Comment connecter mon moniteur DELL 34 Plus S3425DW à un ordinateur ?

Vous pouvez connecter votre moniteur à un ordinateur en utilisant un câble HDMI ou DisplayPort. Assurez-vous que l'ordinateur est éteint avant de connecter le câble.

Quel est le temps de réponse du DELL 34 Plus S3425DW ?

Le temps de réponse du DELL 34 Plus S3425DW est de 4 ms, ce qui permet d'obtenir une image fluide, même lors de jeux rapides.

Comment régler la luminosité et le contraste de mon moniteur ?

Vous pouvez régler la luminosité et le contraste en utilisant le menu OSD (On-Screen Display). Appuyez sur le bouton du menu sur le moniteur et naviguez jusqu'aux options de luminosité et de contraste.

Pourquoi mon moniteur ne s'allume pas ?

Vérifiez que le moniteur est correctement branché à une prise électrique et que le câble d'alimentation est bien connecté. Assurez-vous également que l'ordinateur est allumé et que le bon port d'entrée est sélectionné.

Comment changer la résolution de mon moniteur DELL 34 Plus S3425DW ?

Pour changer la résolution, allez dans les paramètres d'affichage de votre ordinateur et sélectionnez la résolution recommandée pour le DELL 34 Plus S3425DW, qui est de 3440 x 1440 pixels.

Mon moniteur affiche des images floues. Que faire ?

Assurez-vous que la résolution du moniteur est correctement configurée. Vérifiez également la connexion du câble et essayez de changer le câble ou le port utilisé.

Le son de mon moniteur ne fonctionne pas. Que dois-je vérifier ?

Assurez-vous que le volume du moniteur est réglé correctement et que les paramètres audio de votre ordinateur sont configurés pour utiliser le moniteur comme sortie audio.

Comment mettre à jour le firmware de mon DELL 34 Plus S3425DW ?

Visitez le site Web de DELL et recherchez les mises à jour de firmware pour le modèle S3425DW. Téléchargez le fichier et suivez les instructions fournies pour effectuer la mise à jour.

Est-ce que le DELL 34 Plus S3425DW est compatible avec VESA ?

Oui, le DELL 34 Plus S3425DW est compatible avec le montage VESA 100 x 100 mm, ce qui vous permet de le fixer à un support mural ou à un bras de moniteur.

MODE D'EMPLOI 34 Plus S3425DW DELL

Moniteur Dell 34 Plus USB-C

S3425DW

Guide de l'utilisateur

Remarques, avertissements et mises en garde

i REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre produit.
△ AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel ou de perte de données et indique comment éviter le problème.
MISE EN GARDE : Un signe MISE EN GARDE indique un risque de dommage matériel, de blessure corporelle ou de mort.

Table des matières

Instructions de sécurité....5

À propos de votre moniteur .... 6

Contenu de l'emballage....6

Caractéristiques du produit ....7

Systèmes d'exploitation compatibles 10

Identifier les pièces et les commandes .... 10

Vue de devant 10

Vue de derrière....11

Vue de dessous....12

Spécifications du moniteur ....13

*Dell Display and Peripheral Manager (DDPM) pour Windows.... 14

Spécifications de la résolution 14

Modes vidéo pris en charge 15

Modes d'affichage prédéfinis 15

Spécifications électriques 17

Caractéristiques physiques.... 18

Caractéristiques environnementales.... 19

Affectation des broches 20

Connecteur HDMI 19-broches 20

Connecteur USB-C en amont et en aval 21

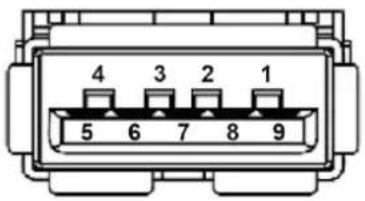

Connecteur USB type A en aval 22

Interface Bus Série Universel (USB) 23

Bande passante vidéo 24

Vitesse de la bande passante USB 24

Fonctionnalité Plug and Play 25

Qualité du moniteur LCD et politique des pixels 25

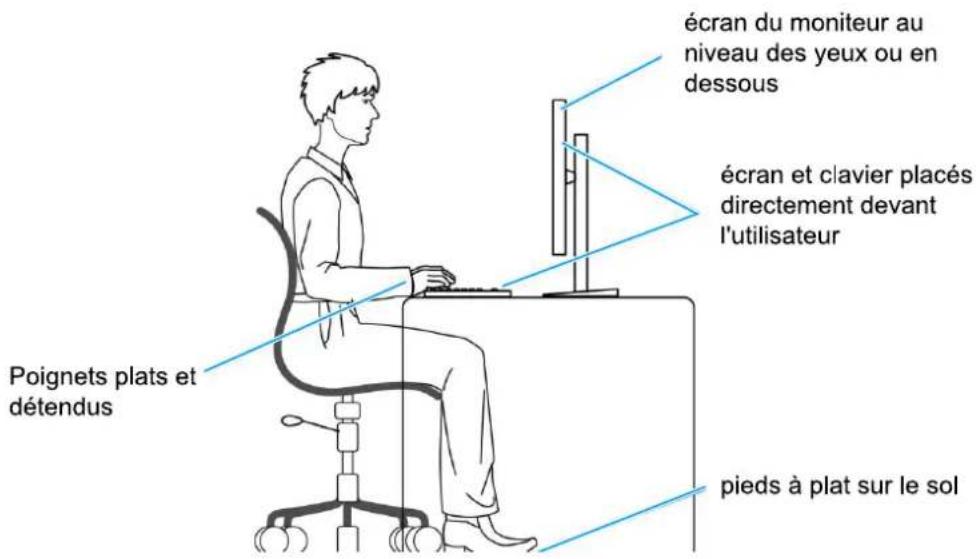

Ergonomie 25

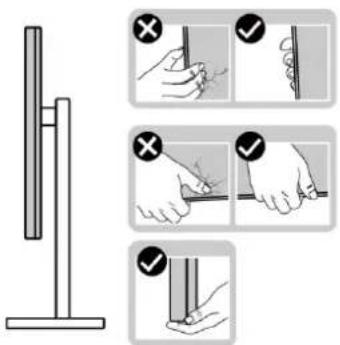

Manipulation et déplacement de votre moniteur 27

Instructions d'entretien....28

Nettoyage de votre moniteur 28

Installation du moniteur....29

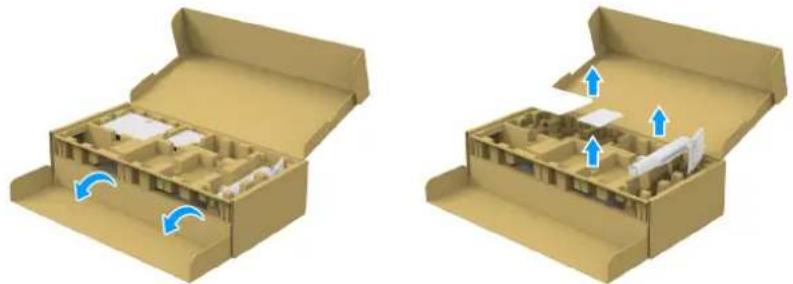

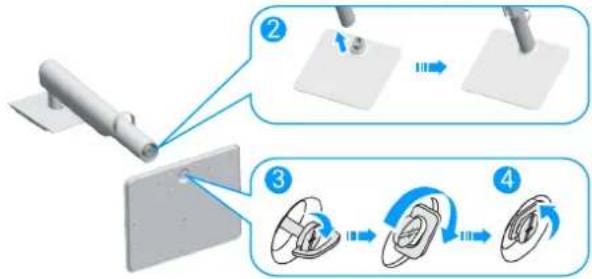

Attacher le socle 29

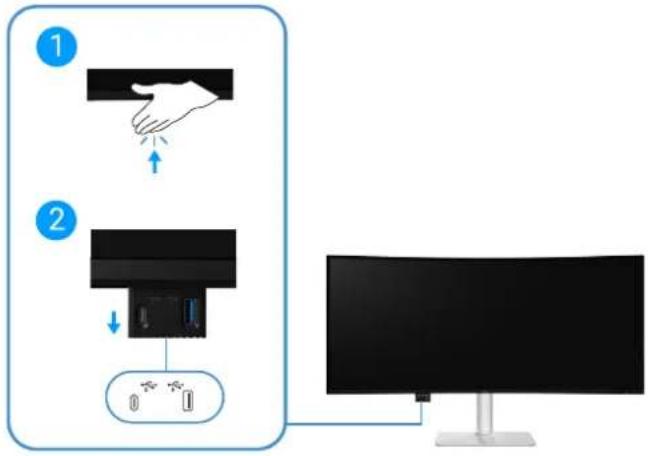

Utilisation des ports d'accès rapide....31

Connector votre moniteur....32

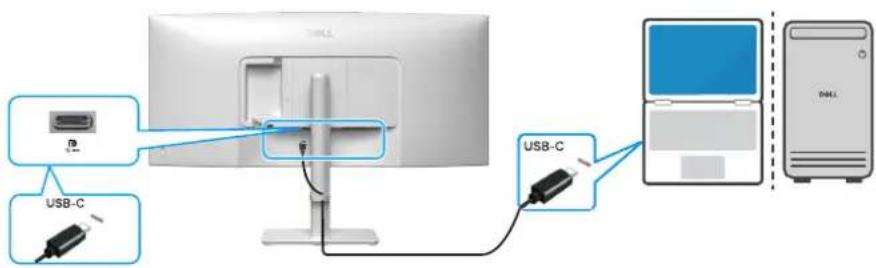

Branchement du câble USB-C à C 32

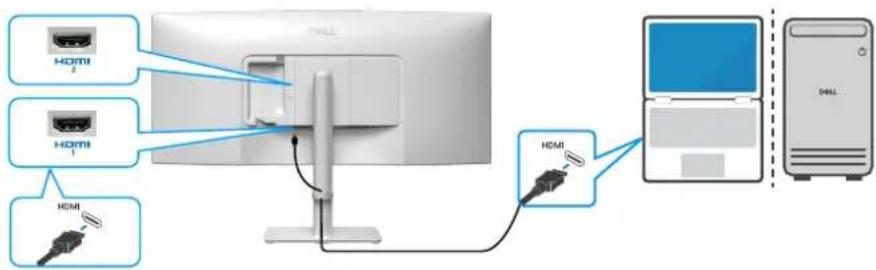

Branchement du câble HDMI (vendu séparément).... 32

Acheminement des câbles vers les E/S latérales (en option) 33

Fixation du couvercle des E/S latérales 33

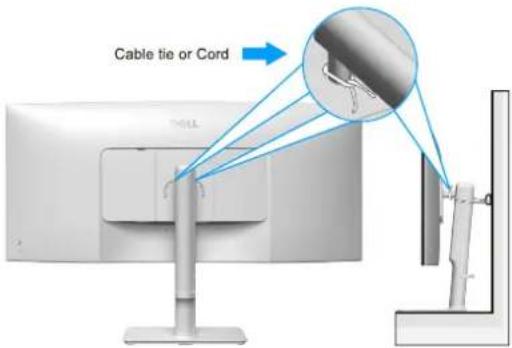

Gestion de vos câbles 33

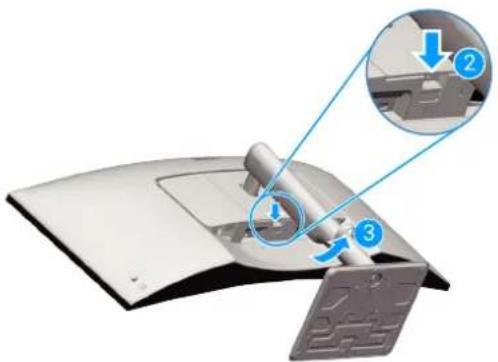

Retrait du support du moniteur ....34

Montage mural (optionnel)....35

Utilisation des fonctions de réglage de l'inclinaison, de l'angle et de la hauteur 36

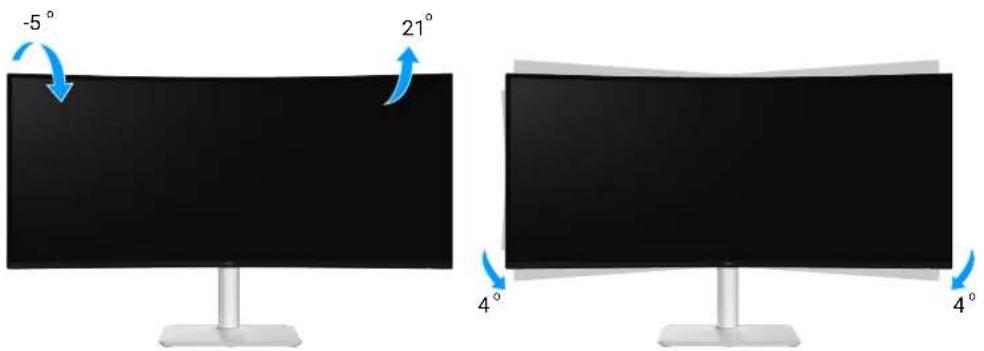

Réglage de l'inclinaison et de l'angle 36

Réglage de la hauteur.... 36

Utilisation du moniteur ....37

Allumer le moniteur....37

Utilisation du joystick....38

Utilisation du menu OSD (affichage à l'écran). 39

Utilisation du Lanceur de menu 39

Utiliser les touches de navigation 40

Fonctions de la touche directe 41

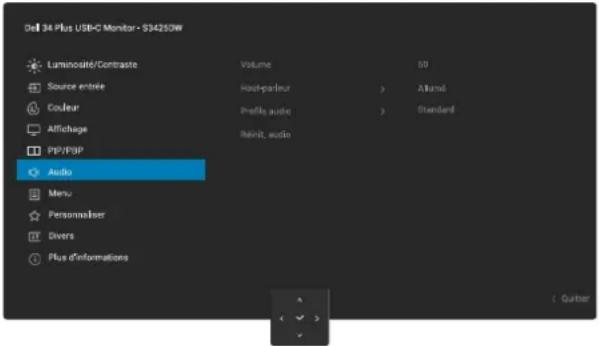

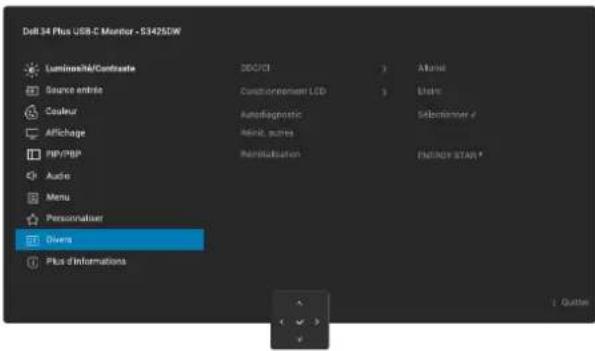

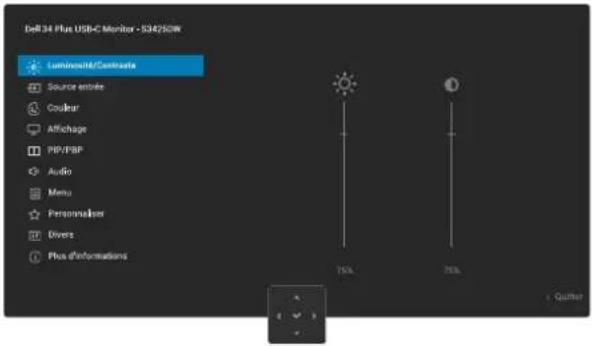

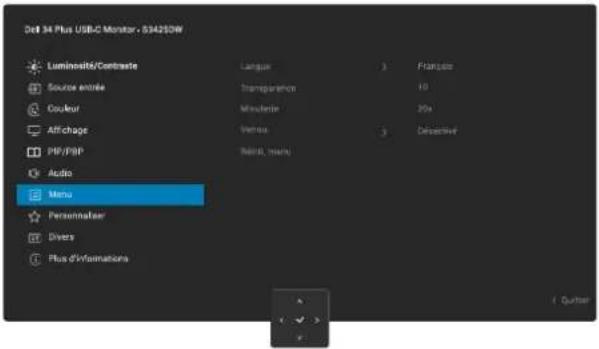

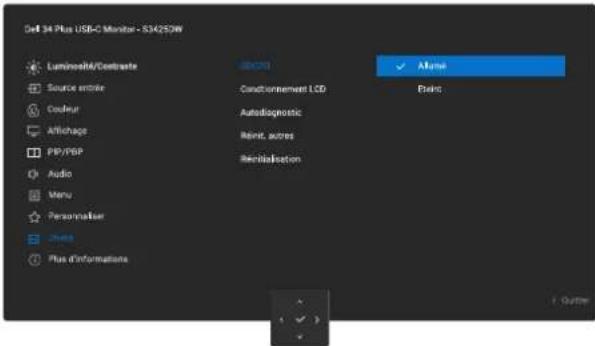

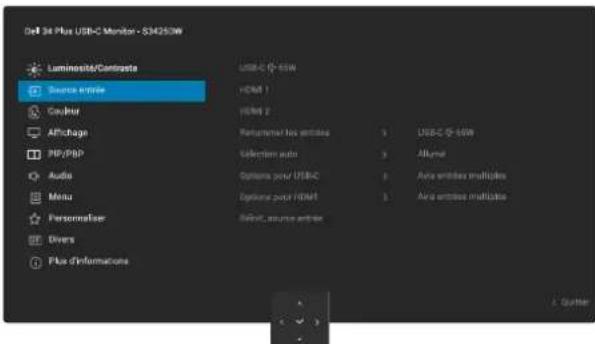

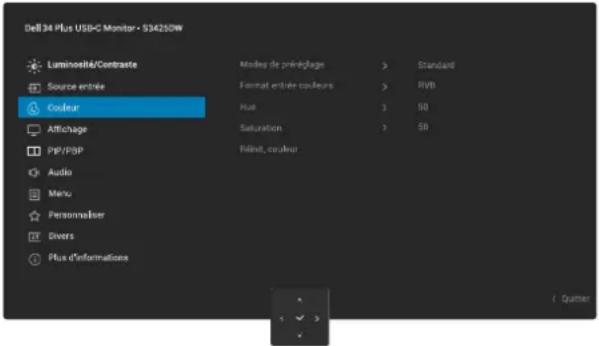

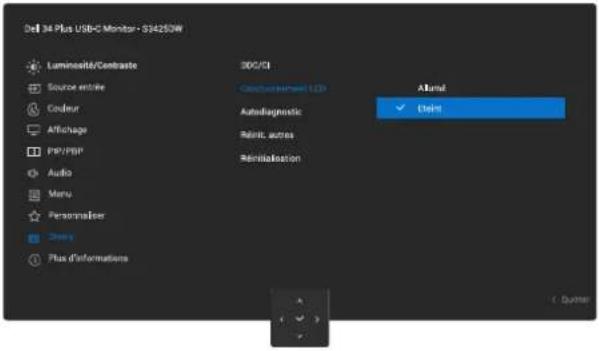

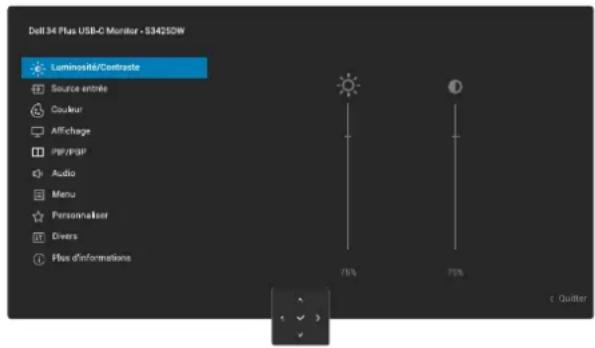

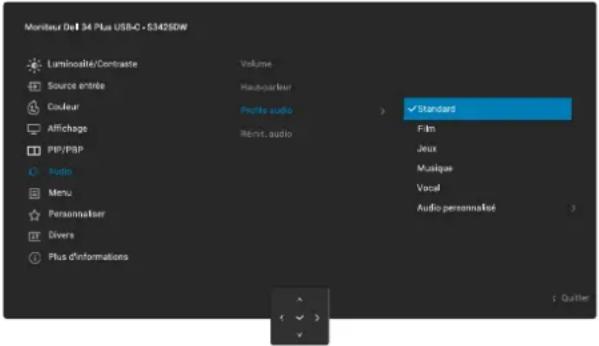

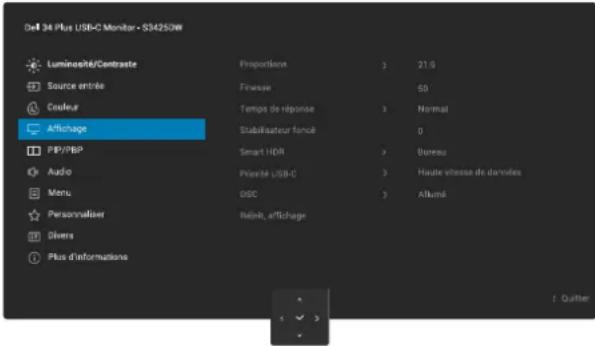

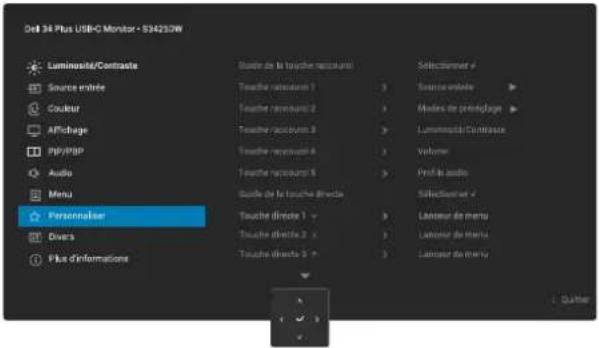

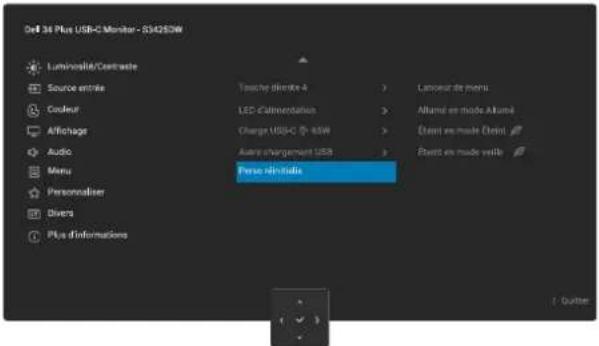

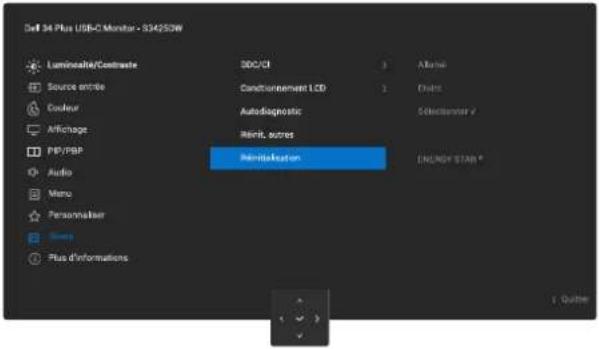

Accéder au menu du système 42

Messages OSD 54

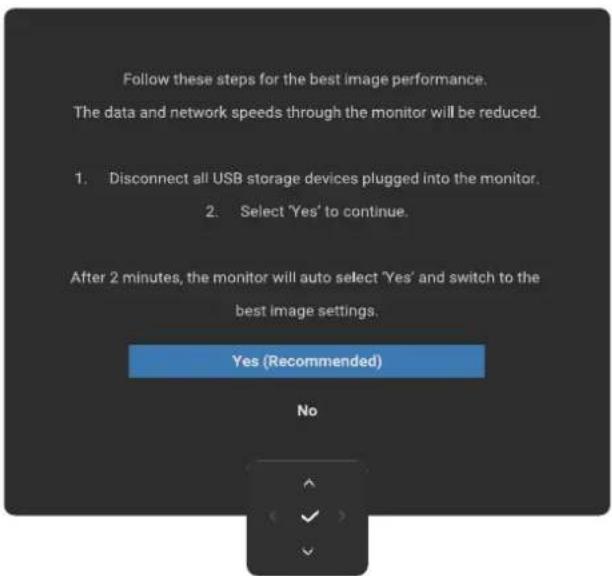

Configuration initiale....54

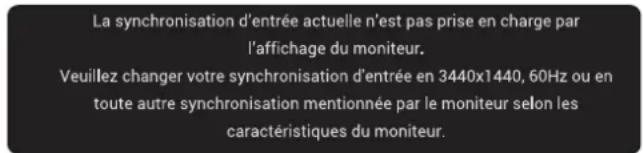

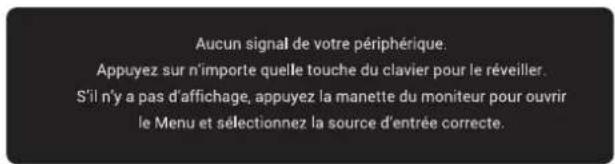

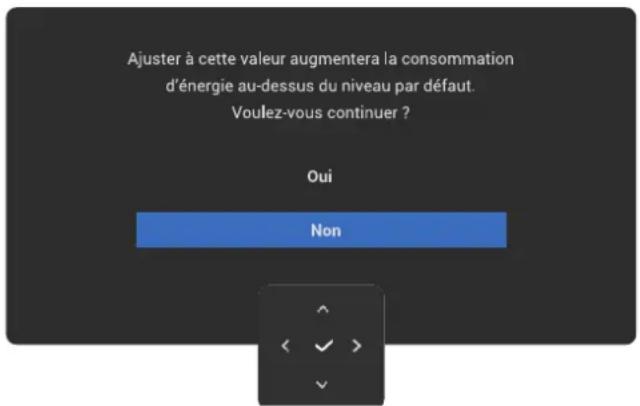

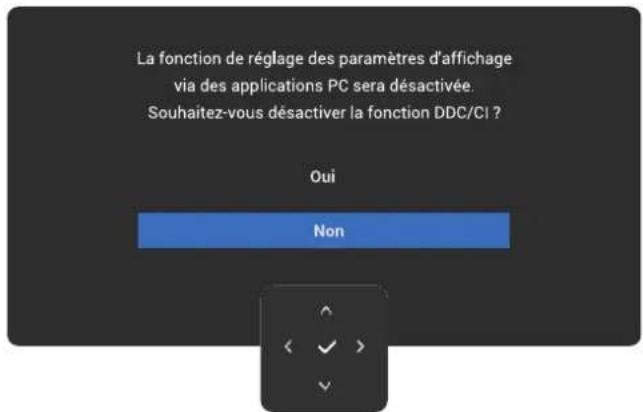

Messages d'avertissement de l'OSD 56

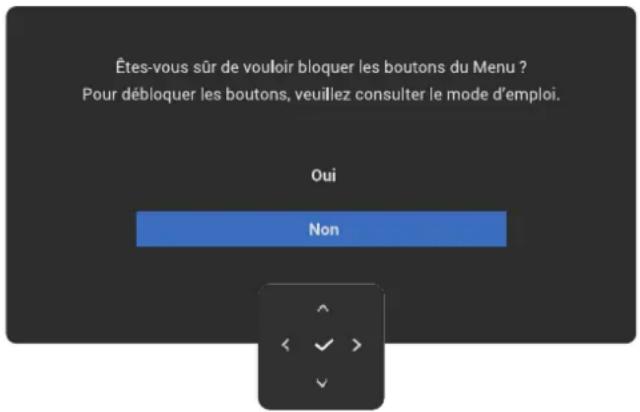

Verrouillage des boutons de commande 59

Régler la résolution au maximum 60

Guide de dépannage....61

Test automatique ....61

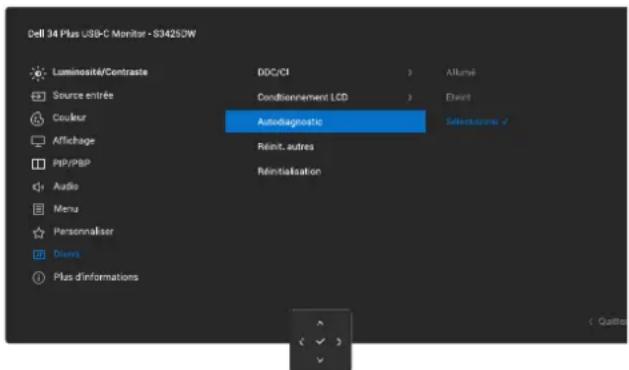

Diagnostiques intégrés....62

Problèmes courants 63

Problèmes spécifiques au Bus Série Universel (USB) 66

Informations relatives à la réglementation....67

Règlements de la FCC (États-Unis uniquement) et autres informations réglementaires....67

Base de données des produits de l'UE pour l'étiquetage énergétique et la fiche d'information sur le produit .....67

Contacter Dell....68

Instructions de sécurité

Lisez et respectez les instructions de sécurité suivantes afin de protéger votre moniteur contre des dommages et pour votre sécurité. Sauf indication contraire, toutes les procédures figurant dans ce document supposent que vous avez lu les informations de sécurité fournies avec votre moniteur.

RemarQUE : Avant d'utiliser ce moniteur, lisez les informations de sécurité qui ont été fournies avec ce moniteur et celles imprimées sur le produit. Conservez la documentation dans un endroit sûr pour pouvoir vous y référer ultérieurement.
MISE EN GARDE : L'utilisation de contrôles, des réglages ou des procédures autres que ceux spécifiés dans la présente documentation risquent de vous exposer à des chocs, des électrocutions et/ou des dangers mécaniques.
△ AVERTISSEMENT : L'effet possible à long terme de l'écoute d'un son à fort volume avec un casque (sur un moniteur qui le supporte) peut endommager votre capacité auditive.

- Placez le moniteur sur une surface solide et manipulez-le avec précaution.

• L'écran est fragile et peut être endommagé par une chute ou un contact avec un objet pointu.
- Assurez-vous toujours que votre moniteur est électriquement conçu pour fonctionner avec le courant disponible dans votre région.
- Conservez le moniteur à température ambiante. Des conditions trop froides ou trop chaudes peuvent avoir un effet néfaste sur les cristaux liquides de l'écran.
- Branchez le cordon d'alimentation du moniteur sur une prise électrique proche et facilement accessible. Voir Connecter votre moniteur.

• Ne placez pas et n'utilisez pas le moniteur sur une surface humide ou à proximité de l'eau.
• Ne soumettez pas le moniteur à de fortes vibrations ou à des impacts violents. Évitez par exemple de placer le moniteur dans le coffre d'une voiture.
• Débranchez le moniteur si vous prévoyez de le laisser inutilisé pendant une période prolongée.
  • Pour réduire le risque d'électrocution, n'ouvrez jamais le couvercle et ne touchez jamais l'intérieur du moniteur.
• Lisez attentivement ces instructions. Conservez ce document pour référence ultérieure. Conformez-vous aux consignes et avertissements indiqués sur cet appareil.
• Certains moniteurs peuvent être fixés sur un mur à l'aide d'un support VESA vendu séparément. Veillez à utiliser les spécifications VESA appropriées, comme indiqué dans la section sur le montage mural dans le Guide de l'utilisateur.

Pour plus d'informations sur les instructions de sécurité, veuillez consulter le document Informations sur la sécurité, l'environnement et la réglementation (SERI) qui est livré avec votre moniteur.

À propos de votre moniteur

Contenu de l'emballage

Le tableau suivant fournit la liste des composants livrés avec votre moniteur. Si l'un des composants est manquant, contactez Dell. Pour plus d'informations, consultez Contacter Dell.

REMARQUE : Certains éléments sont en option et peuvent ne pas être fournis avec votre moniteur. Certaines fonctionnalités peuvent ne pas être disponibles dans certains pays.

Tableau 1. Composants du moniteur et descriptions.

Image du composant Description du composant
	Moniteur
	Couvercle des E/S latérales
	Colonne montante
	Base
	Câble USB-C vers C 10Gbps 100 W 1,0 m
	Cordon d'alimentation (varie en fonction du pays)
	Carte QRInformations de sécurité, de l'environnement et règlementaires

Caractéristiques du produit

Le moniteur Dell S3425DW est doté d'une matrice active, d'un transistor à couche mince (TFT), d'un écran à cristaux liquides (LCD), d'un dispositif antistatique et d'un rétro-éclairage LED. Les fonctions du moniteur sont les suivantes :

• Zone d'affichage visible de 864,3 mm (34,0 pouces) (mesurée en diagonale).
- Résolution de 3440 x 1440 avec support plein écran pour les résolutions inférieures.
- Compatible avec AMD FreeSync Premium Technology, des taux de rafraîchissement élevés de 120 Hz et un temps de réponse rapide de 1 ms.
- Prise en charge de 48 Hz à 120 Hz (HDMI) et 48 Hz à 120 Hz (USB-C mode alternatif) en mode FreeSync.
• Gamme de couleurs sRGB 99 % (CIE 1931) (typique) et DCI-P3 95 % (CIE 1976) (typique).

- Connectivité numérique avec deux ports HDMI et un port USB-C.

• Supporte les modes image par image (PBP) et image dans l'image (PIP).

• Haut-parleurs intégrés (2 x 5 W).

- Un seul port USB-C alimente (Power Delivery 65 W) un ordinateur portable compatible pendant la réception d'un signal vidéo et des données.

- Équipé de :

- Un port USB-C 5Gbps en amont (mode alternatif DisplayPort 1.4, PD jusqu'à 65 W) - Prend en charge jusqu'à 3440 x1440 120 Hz, HDR, AdaptiveSync.

• Un port USB 5Gbps type A en aval

• Un port USB 5Gbps type A en aval avec chargement BC 1.2

- Un port USB-C 5Gbps en aval (données uniquement) avec capacité de chargement jusqu'à 15 W

- Fonctions de réglage de l'inclinaison, de l'angle et de la hauteur.

• Un boîtier ultra-mince pour réduire l'espace entre les boîtiers lorsque plusieurs moniteurs sont utilisés, et créer un système installé avec un affichage plus élégant.
• Une gamme de solutions de montage avec des orifices de fixation à écartement de 100 mm VESA (Video Electronics Standards Association) et pied amovible.

- Fonctionnalité Plug and Play (si votre ordinateur est compatible).

- Menu de réglage affichage à l'écran (OSD) pour une facilité de configuration et d'optimisation de l'écran.

• Verrouillage des boutons Menu et Alimentation

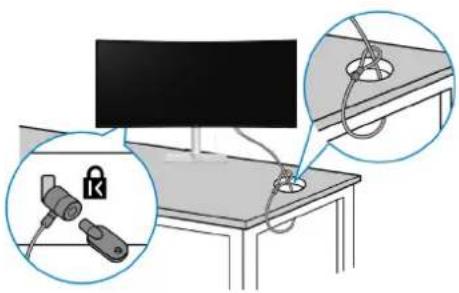

• Fente de verrouillage de sécurité pour les verrous Kensington (vendu séparément).

- Verrouillage du socle.

- ≤0,3 W en mode Veille.

• Compatible avec Dell Display and Peripheral Manager

- Dell ComfortView Plus est une fonctionnalité d'écran à faible lumière bleue intégrée qui améliore le confort visuel en réduisant les émissions de lumière bleue potentiellement nocives, sans compromettre la couleur. Grâce à la technologie ComfortView Plus, Dell réduit l'exposition à la lumière bleue nocive de ≤50% à ≤35%. Ce moniteur est certifié TÜV Rheinland Eye Comfort 3.0 avec une classement 4 étoiles. Il intègre des technologies clés qui offrent également un écran sans scintillement, un taux de rafraîchissement de jusqu'à 120 Hz et une gamme de couleurs d'au moins 95 % sRGB. La fonctionnalité Dell ComfortView Plus est activée par défaut sur votre moniteur.

- Ce moniteur utilise un panneau à faible lumière bleue. Lorsque le moniteur est réinitialisé aux réglages d'usine ou aux réglages par défaut, il est conforme à la certification TÜV Rheinland pour les équipements à faible lumière bleue.*

Rapport de lumière bleue :

Le rapport de la lumière dans la plage de 415 nm-455 nm par rapport à 400 nm-500 nm est inférieur à 50 %.

Tableau 2. Rapport de lumière bleue

Catégorie Rapport de lumière bleue
1 ≤ 20%
2 20% < R ≤ 35%
3 35% < R ≤ 50%

• Diminue le niveau de la lumière bleue émise par l'écran afin de rendre la visualisation plus confortable pour vos yeux sans distorsion de la précision des couleurs.
• Le moniteur utilise la technologie Flicker-Free pour éliminer le scintillement visible, offrant une expérience visuelle confortable et aidant à réduire la fatigue oculaire.

* Ce moniteur est conforme à la la catégorie 2 de la certification TÜV Rheinland pour les équipements à faible lumière bleue.

À propos de TÜV Rheinland Eye Comfort 3.0

Le programme de certification TÜV Rheinland Eye Comfort 3.0 présente un système de notation par étoiles convivial pour l'industrie des écrans, qui encourage le bien-être des yeux, de la sécurité aux soins oculaires. Par rapport aux certifications existantes, le programme 5 étoiles ajoute des exigences de test rigoureuses sur les attributs globaux de soin des yeux tels que la faible lumière bleue, l'absence de scintillement, le taux de rafraîchissement, la gamme de couleurs, la précision des couleurs et la performance du capteur de lumière ambiante. Il définit les critères d'exigence et évalue les performances du produit sur cinq niveaux, et le processus d'évaluation technique sophistiqué fournit aux consommateurs et aux acheteurs des indicateurs plus faciles à évaluer.

Les facteurs de bien-être oculaire pris en compte restent constants, mais les exigences pour les différents nombre d'étoiles sont différentes. Plus le nombre d'étoiles est élevé, plus les exigences sont strictes. Le tableau ci-dessous liste les principales exigences en matière de confort oculaire qui s'appliquent en plus des exigences de base (telles que la densité des pixels, l'uniformité de la luminance et de la couleur, et la liberté de mouvement).

Pour plus d'informations sur la certification TÜV Eye Comfort, veuillez vous référer à https://www.tuv.com/world/en/eye-comfort.html

Tableau 3. Eye Comfort 3.0 - Exigences et système de classification par étoiles pour les moniteurs

Eye Comfort 3.0 - Exigences et système de classification par étoiles pour les moniteurs
Catégorie Élément de test	Système de classification par étoiles
	3 étoiles 4 étoiles 5 étoiles
Protection des yeux	Faible lumière bleue	TÜV Hardware LBL Catégorie III (≤50%) ou logiciel de solution LBL1	TÜV Hardware LBL Catégorie II (≤35%) ou Catégorie I (≤20%)	TÜV Hardware LBL Catégorie II (≤35%) ou Catégorie I (≤20%)
	Sans scintillement	TÜV Flicker Reduced ou TÜV Flicker Free	TÜV Flicker Reduced ou TÜV Flicker Free	Sans scintillement
Gestion de la lumière ambiante	Performances du capteur de lumière ambiante	Pas de capteur Pas de capteur		Capteur de lumière ambiante
	Contrôle intelligent CCT Non Non Oui
	Contrôle intelligent de la luminance Non Non Oui
Qualité d'image	Tx rafraîch ≥60 Hz ≥75 Hz ≥120 Hz
	Uniformité de la luminance Uniformité de la luminance ≥ 75%
	Uniformité des couleurs Uniformité des couleurs Δu'v' ≤ 0,02
	Liberté de mouvement	Les variations de luminance doivent diminuer de moins de 50 %; La variation de la couleur doit être inférieure à 0,01
	Différence de gamma	Différence de gamma ≤ ±0,2	Différence de gamma ≤ ±0,2	Différence de gamma ≤ ±0,2
	Gamme de couleurs étendue2	NTSC3 Min. 72% (CIE 1931) ou sRGB4 Min. 95% (CIE 1931)	sRGB4 Min.95% (CIE 1931)	DCI-P36 Min. 95% (CIE 1976) et sRGB4 Min.95% (CIE 1931) ou Adobe RGB6 Min.95% (CIE 1931) et sRGB4 Min.95% (CIE 1931)
Guide de l'utilisateur de Eye Comfort	Guide de l'utilisateur Oui Oui Oui
Remarque	1 Le logiciel contrôle l'émission de lumière bleue en réduisant l'excès de lumière bleue, ce qui donne un ton plus jaune.2 La gamme de couleurs décrit la disponibilité des couleurs sur l'écran. Diverses normes ont été élaborées à des fins spécifiques. 100 % correspond à l'espace colorimétrique complet défini dans la norme.3 NTSC est l'abréviation de National Television Standards Committee, qui a développé un espace colorimétrique pour le système de télévision utilisé aux États-Unis.4 sRGB est un espace colorimétrique standard pour le rouge, le vert et le bleu, utilisé par les écrans, les imprimantes et le World Wide Web.5 DCI-P3, abréviation de Digital Cinema Initiatives - Protocol 3, est un espace colorimétrique utilisé dans le cinéma numérique qui a une plage de couleurs plus large que le modèle colorimétrique RGB standard.6 Adobe RGB est un espace colorimétrique créé par Adobe Systems qui a une plage de couleurs plus large que le modèle colorimétrique RGB standard, en particulier dans les cyans et les verts.

Systèmes d'exploitation compatibles

• Windows 10 et ultérieur*
• macOS 13* et macOS 14*

*La compatibilité des systèmes d'exploitation avec les moniteurs Dell peut varier en fonction de facteurs tels que :

• Date(s) spécifique(s) de sortie des versions du système d'exploitation, des patches ou des mises à jour.
• Dates spécifiques de sortie des mises à jour du firmware, de l'application logicielle ou du pilote des moniteurs Dell disponibles sur le site Web de support de Dell.

Identifier les pièces et les commandes

Vue de devant

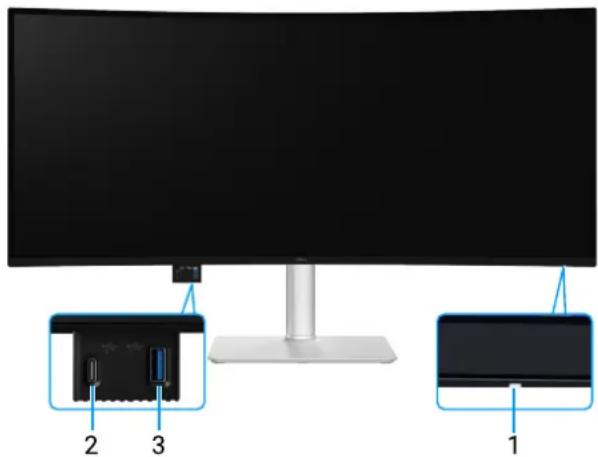

Figure 1. Vue de devant du moniteur

Tableau 4. Composants et descriptions.

Nom Description Utilisation
1 LED d'alimentation Une couleur blanche fixe indique que le moniteur est allumé et qu'il fonctionne normalement. Une couleur blanche clignotante indique que le moniteur est en mode veille.
2	Port d'accès rapide : Port USB-C 5Gbps en aval (données uniquement)	Connectez votre périphérique USB* ou chargez votre périphérique.i REMARQUE: Pour utiliser ces ports, vous devez connecter le câble USB-C (fourni avec le moniteur) au port USB-C en amont sur le moniteur et sur votre ordinateur.
3	Port d'accès rapide : Port USB 5Gbps type A en aval	Connectez votre périphérique USB* ou chargez votre périphérique.i REMARQUE: Pour utiliser ces ports, vous devez connecter le câble USB-C (fourni avec le moniteur) au port USB-C en amont sur le moniteur et sur votre ordinateur.

*Pour éviter les interférences de signal, lorsqu'un appareil USB sans fil a été connecté à un port USB en aval, il n'est PAS recommandé de connecter d'autres appareils USB au(x) port(s) adjacent(s).

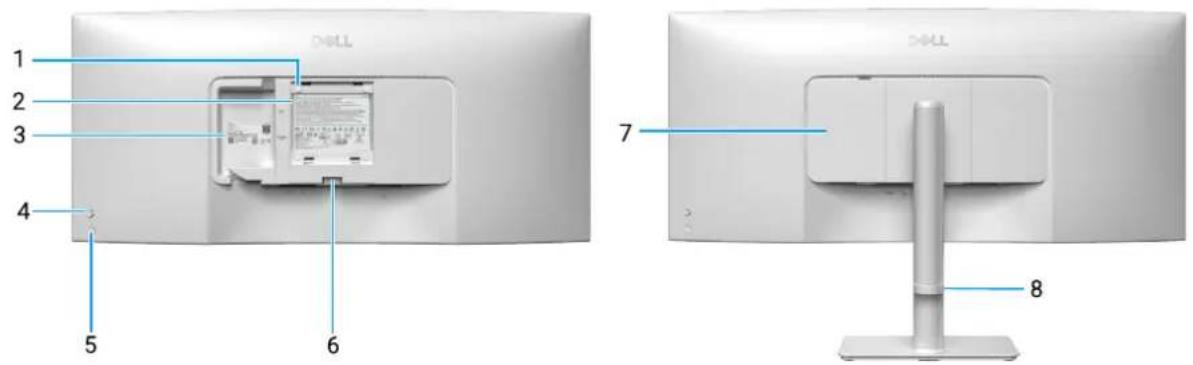

Vue de derrière

1 2 3 4 5 6 7 8

Figure 2. Vue de derrière du moniteur

Tableau 5. Composants et descriptions.

Nom Description Utilisation
1	Trous de montage VESA (100 mm x 100 mm - derrière la plaque VESA fixée)	Installez le moniteur sur un mur avec un kit de montage mural compatible VESA.1 REMARQUE : Le kit de montage mural n'est pas fourni avec votre moniteur et est vendu séparément.
2	Étiquette d'informations réglementaires Liste les certifications réglementaires.
3	Étiquette réglementaire (y compris le code QR MyDell, le numéro de série et l'étiquette de service)	Consultez cette étiquette si vous avez besoin de contacter le support technique de Dell. L'étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de service Dell d'identifier les composants matériels de votre moniteur et d'accéder aux informations de garantie.
4	Joystick Utilisez pour contrôler le menu OSD. Pour plus d'informations, voirUtilisation du moniteur.
5	Bouton d'alimentation Pour allumer ou éteindre le moniteur.
6	Bouton d'ouverture du socle Permet de détacher le socle du moniteur.
7	Couvercle des E/S latérales Utilisé pour couvrir les entrées/sorties latérales.
8	Guide de gestion des câbles Pour organiser les câbles en les acheminant dans la fente.

Vue de dessous

8 1 2 3 4 5 6 7 8

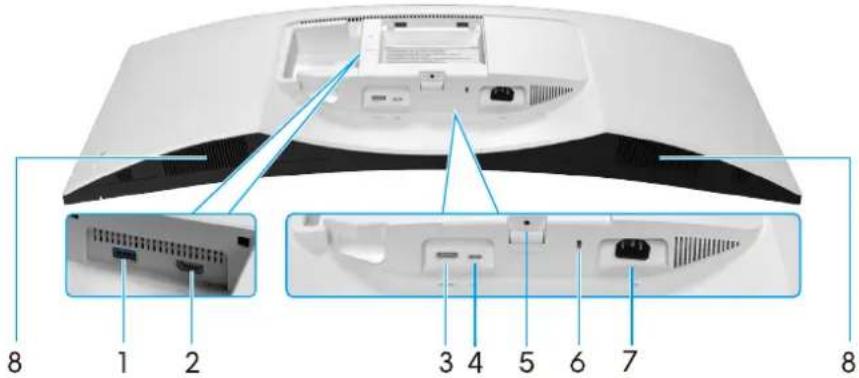

Figure 3. Vue de dessous du moniteur

Tableau 6. Composants et descriptions.

Nom Description Utilisation
1	Port USB 5Gbps type A en aval	Connectez votre périphérique USB ou chargez votre périphérique. i REMARQUE : Pour utiliser ces ports, vous devez connecter le câble USB-C (fourni avec le moniteur) au port USB-C en amont sur le moniteur et sur votre ordinateur.
2	HOMI2 Port HDMI 2	Pour connecter votre ordinateur avec un câble HDMI (vendu séparément).
3	HOMI1 Port HDMI 1	Pour connecter votre ordinateur avec un câble HDMI (vendu séparément).
4	D Port USB-C 5Gbps en amont (alimentation PD jusqu'à 65 W)	Branchez le câble USB-C fourni avec votre moniteur sur l'ordinateur sur l'ordinateur ou le périphérique mobile. Ce port prend en charge la vidéo, l'alimentation et les données.Le port USB-C 5Gbps en amont prend en charge le mode Alternatif DisplayPort 1.4 avec une résolution maximale de 3440 x 1440 à 120 Hz, PD 20 V/ 3,25 A, 15 V/3 A, 9 V/3 A, 5 V/3 A.i REMARQUE : USB-C n'est pas supporté sur les versions de Windows avant Windows 10.
5	Fonction de verrouillage du socle	Verrouiller le socle sur le moniteur avec une vis M3 x 6 mm (vis non fournie).
6	Fente de verrouillage de sécurité (basé sur une fente de sécurité Kensington)	Fixez votre moniteur avec un verrou de sécurité (vendu séparément) pour empêcher les mouvements non autorisés de votre moniteur.

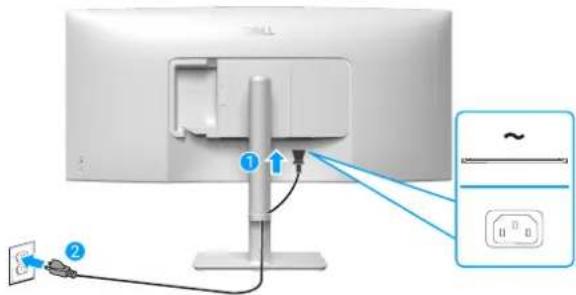

7	~ Connecteur d'alimentation	Pour brancher le câble d'alimentation (fourni avec votre moniteur).
8	Haut-parleurs intégrés Fournit le son audio.

Spécifications du moniteur

Tableau 7. Spécifications du moniteur.

Description	Valeur
Type d'écran Matrice active - LCD TFT
Technologie du panneau Technologie d'alignement vertical (VA)
Proportions	21:9
Dimensions d'image visibles
Diagonale 864,3 mm (34,0 po.)
Zone active
Horizontale 797,22 mm (31,39 po.)
Verticale 333,72 mm (13,14 po.)
Zone 266048,26 mm	^2 (412,38 po. ^2 )
Taille des pixels
Horizontale	0,23175 mm
Verticale 0,23175 mm
Pixel par pouce (PPP) 109
Angle de vue
Horizontale 178	'(typique)
Verticale 178	'(typique)
Luminosité 300 cd/m ^2 (typique)
Rapport de contraste 3000:1 (typique)
Revêtement de l'écran Antireflet avec revêtement dur 3H
Rétroéclairage Système LED Edgelight
Temps de réponse	Mode normal : 5 ms (de gris à gris)Mode rapide : 3 ms (de gris à gris)Mode extrême : 1 ms (de gris à gris)
Profondeur des couleurs	1,07 milliard de couleurs
Gamme de couleurs	sRGB 99% (CIE 1931) (typique)DCI-P3 95% (CIE 1976) (typique)
Connectivité	Arrière :Deux HDMI 2.1 (HDCP 1.4 & 2.2) supportant jusqu'à WQHD 3440 x 1440, 120 Hz, 10 bit, FRL, HDR, VRR comme spécifié dans HDMI 2.1Un port USB-C 5Gbps en amont (mode alternatif DisplayPort 1.4, PD jusqu'à 65W) - Prend en charge jusqu'à 3440 x1440, 120 Hz, HDR, AdaptiveSync.Un port USB 5Gbps type A en avalAccès rapide (en bas à gauche) :Un port USB 5Gbps type A en aval avec chargement BC 1.2Un port USB-C 5Gbps en aval (données uniquement) avec capacité de chargement jusqu'à 15 W
Largeur des bords (bords de la surface active du moniteur)
Haut	8,25 mm (0,33 po.)
Gauche/Droile	8,29 mm (0,33 po.)
Bas	13,80 mm (0,54 po.)
Capacité de réglage
Support réglable en hauteur	130 mm
Inclinaison	-5° à 21°
Rotation	Non disponible
Réglage de l'angle	-4° à 4°
Gestion des câbles Oui
Dell Display and Peripheral Manager*	Oui
Sécurité Fente de verrouillage de sécurité (pour les verrous Kensington, vendus séparément)
Haut-parleurs intégrés 2 x 5 W

\*Dell Display and Peripheral Manager (DDPM) pour Windows

DDPM est une application logicielle qui vous permet de configurer les moniteurs et les périphériques Dell. Voici quelques-unes de ces fonctions :

1. Régler facilement les paramètres d'affichage de l'écran (OSD) du moniteur, tels que la luminosité, le contraste et la résolution, sans besoin d'utiliser le joystick du moniteur.
2. Organiser plusieurs applications sur votre écran en les plaçant dans un modèle de votre choix avec Easy Arrange.
3. Attribuer des applications ou des fichiers aux partitions de Easy Arrange, enregistrer la disposition en tant que profil, et restaurer le profil automatiquement avec Easy Arrange Memory lorsque nécessaire.
4. Connecter le moniteur Dell à plusieurs sources d'entrée et gérer ces entrées vidéo avec la fonction Input Source (Source entrée).
5. Personnaliser chaque application avec son propre mode de couleur avec la fonction Color Preset (Couleur prédéfinie).
6. Reproduire les paramètres des applications logicielles d'un moniteur sur un autre moniteur identique avec la fonction Import/Export (Importer/Exporter) les paramètres des applications.
7. Recevoir des notifications et mettre à jour le firmware et le logiciel.
8. De même, si l'écran prend en charge la fonction Network KVM (Réseau KVM), vous pouvez partager le clavier et la souris entre les ordinateurs sur le même réseau et transférer des fichiers entre eux.
9. Une version macOS du logiciel DDPM est également disponible pour votre moniteur. Pour obtenir la liste des moniteurs qui prennent en charge la version macOS du logiciel DDPM, consultez l'article 000201067 dans la base de connaissances sur le Site de support de Dell.
   RemarQUE : Certaines fonctions de DDPM mentionnées ci-dessus ne sont disponibles que sur certains modèles de moniteurs. Pour plus d'informations sur DDPM et la configuration recommandée de l'ordinateur pour l'installer, voir Site de support de Dell.

Spécifications de la résolution

Tableau 8. Spécifications de la résolution

Description	Valeur
Limites de balayage horizontal 25 kHz à 200 kHz (automatique)
Limites de balayage vertical 48 Hz à 120 Hz (automatique)
Résolution optimale préréglée 3440 x 1440 à 120 Hz

©

©

©

Caractéristiques physiques

Tableau 13. Caractéristiques physiques

Description Valeur
Type du câble de signal	Bus universel en série : Type-C, 24 brochesNumérique : Port HDMI, 19 broches (câble non inclus)
Dimensions (avec le socle)
Hauteur (ouvert) 517,18 mm (20,36 po.)
Hauteur (fermé) 411,53 mm (16,20 po.)
Largeur	807,32 mm (31,78 po.)
Profondeur	221,85 mm (8,73 po.)
Dimensions (sans le socle)
Hauteur	355,77 mm (14,01 po.)
Largeur	807,32 mm (31,78 po.)
Profondeur	116,89 mm (4,60 po.)
Dimensions du socle
Hauteur (ouvert) 410,30 mm (16,15 po.)
Hauteur (fermé) 371,90 mm (14,64 po.)
Largeur 259,00 mm (10,20 po.)
Profondeur 221,85 mm (8,73 po.)
Poids
Poids avec l'emballage 14,88 kg (32,80 lb)
Poids avec l'ensemble du socle et des câbles	9,38 kg (20,68 lb)
Poids sans l'ensemble du socle (sans câbles)	6,91 kg (15,23 lb)
Poids de l'ensemble du socle 2,22 kg (4,89 lb)

Caractéristiques environnementales

Tableau 14. Caractéristiques environnementales

Description Valeur
Normes de conformité • Moniteur certifié ENERGY STARConforme RoHSMoniteur RFB/PVC réduit (les Circuits imprimés sont fabriqués à partir de laminés sans RFB/PVC).Verre sans arsenic et sans mercure pour le panneau uniquement
Température
Fonctionnement 0 °C à 40 °C (32 °F à 104 °F)
A l'arrêt Stockage : -20 °C à 60 °C (-4 °F à 140 °F)Transport : -20 °C à 60 °C (-4 °F à 140 °F)
Humidité
Fonctionnement 10% à 80% (sans condensation)
A l'arrêt Stockage : 5% à 90% (sans condensation)Transport : 5% à 90% (sans condensation)
Altitude
Fonctionnement (maximum) 5 000 m (16 400 pieds)
Non fonctionnement(maximum)	12 191 m (40 000 pieds)
Dissipation thermique	598,5 BTU/heure (maximum)112,9 BTU/heure (Mode allumé)

Affectation des broches

Connecteur HDMI 19-broches

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Figure 4. Connecteur HDMI 19-broches

Tableau 15. Affectation des broches - HDMI 1/HDMI 2

Numéro de broche	Côté à 19 broches du câble de signal connecté
1	DONNÉES 2+ TMDS
2	PROT. DONNÉES 2 TMDS
3	DONNÉES 2- TMDS
4	DONNÉES 1+ TMDS
5	PROT. DONNÉES 1 TMDS
6	DONNÉES 1- TMDS
7	DONNÉES 0+ TMDS
8	PROT. DONNÉES 0 TMDS
9	DONNÉES 0- TMDS
10	HORLOGE TMDS+
11	PROT HORLOGE TMDS
12	HORLOGE TMDS -
13	CEC
14	Réservé (pas connecté sur appareil)
15	HORLOGE DDC (SCL)
16	DONNÉES DDC (SDA)
17	DDC/CEC terre
18	ALIMENTATION +5 V
19	DÉTECTION CONNEXION À CHAUD

Connecteur USB-C en amont et en aval

Figure 5. Connecteur USB-C

Tableau 16. Affectation des broches - Connecteur USB-C

Numéro de broche	Nom du signal	Numéro de broche	Nom du signal
A1 MASSE B1 MASSE
A2 TX1+ B2 TX2+
A3 TX1- B3 TX2-
A4 VBUS B4 VBUS
A5 CC1 B5 CC2
A6 D+ B6 D+
A7 D- B7 D-
A8 SBU1 B8 SBU2
A9 VBUS B9 VBUS
A10 RX2- B10 RX1-
A11 RX2+ B11	RX1+
A12 MASSE B12	MASSE

Connecteur USB type A en aval

4 3 2 1 5 6 7 8 9

Figure 6. Connecteur USB type A en aval

Tableau 17. Affectation des broches - Connecteur USB type A en aval

Numéro de broche	Côté à 9 broches du connecteur
1 VCC
2	D-
3	D+
4 MASSE
5 SSRX-
6 SSRX+
7 MASSE
8 SSTX-
9 SSTX+

Interface Bus Série Universel (USB)

Cette section donne plus d'informations sur les ports USB qui sont disponibles sur votre moniteur.

Arrière

• Un port USB-C 5Gbps en amont

Tableau 18. Port USB-C 5Gbps en amont

USB-C Description
Vidéo DisplayPort 1.4*
Données 5Gbps
Power Delivery (PD) Jusqu'à 65 W

*HBR3 est pris en charge.

• Un port USB 5Gbps type A en aval

Tableau 19. Port USB 5Gbps type A en aval

Vitesse de transfert Débit de données	Puissance maximale prise en charge
USB 5Gbps 5 Gbps 4,5 W
USB 2.0 480 Mbps 4,5 W
USB 1.0 12 Mbps 4,5 W

Accès rapide (en bas à gauche)

• Un port USB 5Gbps type A en aval avec chargement BC 1.2

Tableau 20. Port USB 5Gbps type A en aval

Vitesse de transfert Débit de données	Puissance maximale prise en charge
USB 5Gbps 5 Gbps 10 W
USB 2.0 480 Mbps 10 W
USB 1.0 12 Mbps 10 W

• Un port USB-C 5Gbps en aval

Tableau 21. Port USB-C 5Gbps en aval

Vitesse de transfert Débit de données	Puissance maximale prise en charge
USB 5Gbps 5 Gbps 15 W
USB 2.0 480 Mbps 15 W
USB 1.0 12 Mbps 15 W

i REMARQUE : Le débit de données de 5Gbps nécessite un ordinateur compatible USB 5Gbps.
RemarQUE : Les ports USB du moniteur fonctionnent uniquement lorsque le moniteur est allumé ou en mode Veille. Si vous éteignez le moniteur puis le rallumez, les appareils branchés peuvent mettre quelques secondes avant de pouvoir fonctionner normalement.

Bande passante vidéo

Tableau 22. Bande passante vidéo

Hôte Câble vidéo DSC			Profondeur des couleurs	Priorité USB-C	Résolution et taux de rafraîchissement max.
USB-C (DP 1.4 Mode Alt)	Câble USB-C	DSC ACTIVÉ	10 Bit	Haute vitesse de données	3440 x 1440 à 120 Hz
		DSC ACTIVÉ	10 Bit Haute résolution		3440 x 1440 à 120 Hz
		DSC DÉSACTIVÉ	10 Bit	Haute vitesse de données	3440 x 1440 à 60 Hz
		DSC DÉSACTIVÉ	10 Bit Haute résolution		3440 x 1440 à 120 Hz
HDMI 2.1 Câble HDMI 2.1	N/D 10 Bit N/D				3440 x 1440 à 120 Hz

i REMARQUE : La profondeur des couleurs et la résolution peuvent varier en fonction du comportement de l'hôte.

Vitesse de la bande passante USB

Tableau 23. Vitesse de la bande passante USB

Hôte Câble USB en amont Priorité USB-C			Débit de données maximal pris en charge
USB-C (DP 1.2 Mode Alt)	Câble USB-C (fourni avec votre moniteur)	Haute vitesse de données 5 Gbps
		Haute résolution 480 Mbps
USB-C (DP 1.4 Mode Alt)	Câble USB-C (fourni avec votre moniteur)	Haute vitesse de données 5 Gbps
		Haute résolution 480 Mbps
USB 2.0 type A Câble USB type C/type A N/D 480 Mbps
USB 5Gbps type A Câble USB type	C/type A N/D 5 Gbps
USB-C 5Gbps (données uniquement)	Câble USB-C (fourni avec votre moniteur)	N/D 5 Gbps
USB-C 10Gbps (données uniquement)	Câble USB-C (fourni avec votre moniteur)	N/D 5 Gbps

Fonctionnalité Plug and Play

Vous pouvez connecter ce moniteur à tout système compatible Plug and Play. Ce moniteur fournit automatiquement à l'ordinateur ses données d'identification d'affichage étendues (Extended Display Identification Data : EDID) en utilisant les protocoles DDC (Display Data Channel) de manière à ce que l'ordinateur puisse effectuer automatiquement la configuration et optimiser les paramètres du moniteur. La plupart des installations de moniteur sont automatique ; vous pouvez changer des réglages selon le besoin. Pour plus d'informations sur les réglages du moniteur, consultez Utilisation du moniteur.

Qualité du moniteur LCD et politique des pixels

Pendant le processus de fabrication de ce moniteur LCD, il n'est pas anormal que un ou plusieurs pixels deviennent fixe et difficile à voir mais cela n'affecte pas la qualité ou l'utilisation de l'affichage. Pour plus d'informations sur la Politique de qualité et de pixels des moniteurs Dell, voir www.dell.com/pixelguidelines.

Ergonomie

△ AVERTISSEMENT : Une utilisation incorrecte ou prolongée du clavier peut entraîner des blessures.
△ AVERTISSEMENT : Regarder un écran ou un moniteur externe pendant de longues périodes peut entraîner une fatigue oculaire.

Pour le confort et l'efficacité, observez les directives suivantes lors de l'installation et de l'utilisation de votre poste de travail informatique :

• Placez votre ordinateur de manière à ce que l'écran et le clavier soient directement devant vous lorsque vous travaillez. Des supports spéciaux sont disponibles dans le commerce pour vous aider à positionner correctement votre clavier.
• Pour réduire le risque de tension oculaire et de douleur au cou/aux bras/au dos/aux épaules du fait de l'utilisation du moniteur pendant une période prolongée, nous vous recommandons de :
• Réglez la distance de l'écran entre 20 et 28 pouces (50 - 70 cm) par rapport à vos yeux.
• Cligner fréquemment pour hydrater vos yeux ou humidifier vos yeux avec de l'eau après une utilisation prolongée du moniteur.
• Faites des pauses régulières et fréquentes de 20 minutes toutes les deux heures.
• Détourner le regard au loin et regarder fixement un objet à une distance de 20 pieds (6 mètres) pendant au moins 20 secondes durant les pauses.
• Faire des étirements pour libérer la tension dans le cou, les bras, le dos et les épaules durant les pauses.

- Veiller à ce que l'écran du moniteur soit à la hauteur des yeux ou légèrement plus bas lorsque vous êtes assis devant le moniteur.

- Ajustez l'inclinaison du moniteur, son contraste et sa luminosité.

- Ajustez la lumière ambiante autour de vous (comme les lampes de plafond, les lampes de bureau et les rideaux ou les stores des fenêtres voisines) pour minimiser les reflets et l'éblouissement sur l'écran.

• Utilisez une chaise qui offre un bon soutien pour le bas du dos.

- Gardez vos avant-bras horizontaux et vos poignets dans une position neutre et confortable lorsque vous utilisez le clavier ou la souris.

- Laissez toujours de l'espace pour reposer vos mains lorsque vous utilisez le clavier ou la souris.

- Laissez le haut de vos bras reposer naturellement des deux côtés.

- Veillez à ce que vos pieds reposent à plat sur le sol.

- Lorsque vous êtes assis, assurez-vous que le poids de vos jambes repose sur vos pieds et non sur la partie avant de votre siège. Ajustez la hauteur de votre siège ou utilisez un repose-pieds si nécessaire pour maintenir une bonne posture.

- Variez vos activités quotidiennes. Essayez d'organiser votre travail de manière à ne pas devoir rester assis/travailler pendant de longues périodes. Essayez de vous lever et de marcher à intervalles réguliers.

- Gardez la zone sous votre bureau libre de tout obstacle et de tout câble ou cordon d'alimentation qui pourrait gêner votre confort ou présenter un risque potentiel de trébuchement.

écran du moniteur au niveau des yeux ou en dessous écran et clavier placés directement devant l'utilisateur poignets plats et détendus pieds à plat sur le sol

Figure 7. Ergonomie

Manipulation et déplacement de votre moniteur

Pour vous assurer que le moniteur est manipulé en toute sécurité lorsque vous le soulevez ou le déplacez, respectez les règles suivantes :

• Avant de déplacer ou de soulever le moniteur, éteignez votre ordinateur et le moniteur.
  • Débranchez tous les câbles du moniteur.
• Placez le moniteur dans la boîte d'origine avec les matériaux d'emballage d'origine.

- Tenez fermement le bord inférieur et le bord du moniteur sans appliquer de pression excessive pour le soulever ou le déplacer.

Figure 8. Manipulation de l'écran

- Lorsque vous soulevez ou déplacez le moniteur, assurez-vous que l'écran est tourné vers l'extérieur et n'appuyez pas sur la zone de l'écran pour éviter de la rayer ou de l'endommager.

Figure 9. L'écran est orienté dans la direction opposée à vous

• Lorsque vous transportez le moniteur, évitez tout choc ou vibration soudains.
- Lorsque vous soulevez ou déplacez le moniteur, ne le retournez pas en tenant le socle ou le support du moniteur. Cela pourrait endommager le moniteur ou causer des blessures.

Figure 10. Ne pas retourner le moniteur.

Instructions d'entretien

Nettoyage de votre moniteur

△ AVERTISSEMENT : Lisez et suivez les Instructions de sécurité avant de nettoyer le moniteur.
△ MISE EN GARDE : Avant de nettoyer le moniteur, débranchez son cordon d'alimentation de la prise murale.

Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur :

• Utilisez un chiffon propre légèrement humidifié avec de l'eau pour nettoyer le support, l'écran et le châssis de votre moniteur Dell. Si possible, utilisez un tissu de nettoyage d'écran ou une solution de nettoyage d'écran spéciale adaptée au nettoyage des moniteurs Dell.
• Après avoir nettoyé la surface de la table, assurez-vous qu'elle est bien sèche et exempte d'humidité ou de traces de produit de nettoyage avant de placer votre moniteur Dell.

△ AVERTISSEMENT : Ne pas utiliser de détergents, ni d'autres produits chimiques à base de benzène, de diluant, d'ammoniac, de nettoyants abrasifs, d'alcool ou d'air comprimé.
△ AVERTISSEMENT : L'utilisation de produits chimiques pour le nettoyage peut entraîner des changements dans l'apparence du moniteur, tels que la décoloration des couleurs, l'apparition d'un film laiteux sur le moniteur, une déformation, une teinte foncée inégale et un décollement de la surface de l'écran.
△ MISE EN GARDE : Ne vaporisez pas la solution de nettoyage ou même de l'eau directement sur la surface de l'écran. Cela permettra à des liquides de s'accumuler et de couler vers le bas de l'écran et endommagera les composants électroniques, avec des dommages permanents. Appliquez plutôt la solution de nettoyage ou de l'eau sur un chiffon doux, puis nettoyez le moniteur.
① REMARQUE : Les dommages au moniteur causés par des méthodes de nettoyage incorrectes et le Utilisation de benzène, de diluant, d'ammoniac, de nettoyants abrasifs, d'alcool, d'air comprimé ou de détergent de toute sorte causent des dommages induits par le client (DIC). Les DIC ne sont pas couverts par la garantie Dell standard.

- Si vous remarquez la présence de résidus de poudre blanche lors du déballage de votre moniteur, éliminez-les à l'aide d'un chiffon.

- Manipulez votre moniteur avec soin car les plastiques de couleur foncée peuvent rayer et laisser des marques de rayures blanches plus facilement que les moniteurs de couleur claire.

- Pour aider à conserver une qualité d'image optimale sur votre moniteur, utiliser un économiseur d'écran qui change dynamiquement et veuillez éteindre votre moniteur quand vous ne l'utilisez pas.

Installation du moniteur

Attacher le socle

i REMARQUE : Le socle n'est pas installé à l'usine lorsqu'il est expédié.
i REMARQUE : Les instructions suivantes s'appliquent uniquement au support livré avec votre moniteur. Si vous fixez un support acheté auprès d'une autre source, suivez les instructions d'installation fournies avec le support.

Pour attacher le socle du moniteur :

1. Enlevez la colonne de support et le socle de la mousse d'emballage.

Figure 11. Enlevez la colonne de support et le socle

i REMARQUE : Les images sont uniquement à titre d'illustration. L'emplacement et l'aspect de la mousse d'emballage peuvent varier selon le modèle.
2. Insérez les blocs de base du support dans la fente du socle.
3. Soulevez la poignée à vis et tournez la vis dans le sens horaire.
4. Après avoir serré à fond la vis, repliez la poignée à vis à plat dans la cavité.

Figure 12. Installez la colonne de support et le socle

1. Soulevez le couvercle de protection, comme indiqué, pour exposer la zone VESA pour le montage du socle.

Figure 13. Enlevez le couvercle de protection

i REMARQUE : Assurez-vous que le volet de la plaque frontale est complètement ouvert avant de fixer le socle sur l'écran.

1. Attachez l'ensemble du socle sur l'écran.

2. Faites rentrer les deux onglets de la partie supérieure du socle dans les fentes à l'arrière de l'écran.
   • Enfoncez le socle jusqu'à ce qu'il s'attache.

Figure 14. Attachez l'ensemble du socle sur l'écran

1. Tenez la colonne et soulevez délicatement le moniteur, puis placez-le sur une surface plane.

Figure 15. Tenez la colonne et soulevez le moniteur

REMARQUE : Soulevez délicatement le moniteur pour l'empêcher de glisser ou de tomber.

1. Retirez le couvercle du moniteur.

Figure 16. Enlevez le couvercle du moniteur.

Utilisation des ports d'accès rapide

Lorsque vous voulez utiliser les ports d'accès rapide intégrés du moniteur, appuyez sur le module des ports d'accès rapide, puis relâchez. Le module de ports d'accès rapide glisse vers le bas.

Figure 17. Utilisation des ports d'accès rapide

Connector votre moniteur

MISE EN GARDE : Avant de débuter les procédures de cette section, suivez les Instructions de sécurité.
RemarQUE : Les moniteurs Dell sont conçus pour fonctionner de façon optimale avec les câbles Dell fournis dans la boîte d'emballage. Dell ne garantit pas la qualité et les performances vidéo si des câbles non Dell sont utilisés.
i REMARQUE : Faites passer les câbles dans le guide de gestion des câbles avant de les brancher.
i REMARQUE : Ne branchez pas tous les câbles de l'ordinateur en même temps.
i REMARQUE : Les images sont uniquement à titre d'illustration. L'apparence de l'ordinateur peut varier.

Pour connecter votre moniteur à l'ordinateur :

1. Éteignez votre ordinateur et débranchez son cordon d'alimentation.
2. Connectez le câble USB-C ou HDMI (achat séparé) de votre moniteur à l'ordinateur.

Branchement du câble USB-C à C

USB-C USB-C

Figure 18. Branchement du câble USB-C à C

Branchement du câble HDMI (vendu séparément).

HDMI HDMI HDMI HDMI

Figure 19. Branchement du câble HDMI

1. Branchez les cordons d'alimentation de votre ordinateur et du moniteur sur une prise de courant proche.

Figure 20. Branchement du câble d'alimentation

1. Allumez le moniteur et l'ordinateur.

Si votre moniteur affiche une image, l'installation est terminée. Si aucune image n'est affichée, voir Problèmes courants.

Acheminement des câbles vers les E/S latérales (en option)

DOLL ① ②

Figure 21. Acheminement des câbles vers les E/S latérales

Pour acheminer les câbles vers les E/S latérales :

1. Insérez le câble HDMI (vendu séparément) et le câble USB (vendu séparément) dans le connecteur d'E/S latérale.
2. Insérez et faites passer les câbles sous le levier de retenue comme indiqué ci-dessus.

Fixation du couvercle des E/S latérales

Figure 22. Fixation du couvercle des E/S latérales

Pour fixer le couvercle des E/S latérales :

1. Alignez et placez les onglets du couvercle des E/S latérales sur les fentes du couvercle arrière de l'écran.
2. Appuyez sur le couvercle des E/S latérales pour le fixer.

Gestion de vos câbles

Faites passer les câbles dans le guide de gestion des câbles sur la colonne montante.

Figure 23. Gestion de vos câbles

Après avoir connecté tous les câbles nécessaires à votre moniteur et à votre ordinateur, (voir Connecter votre moniteur pour attacher les câbles), arrangez tous les câbles comme indiqué dans l'image.

Si votre câble ne peut pas atteindre votre ordinateur, vous pouvez vous connecter directement à l'ordinateur sans passer par le guide de gestion des câbles sur le socle du moniteur.

Sécuriser votre moniteur avec le verrou de sécurité Kensington (optionnel)

La fente du verrou de sécurité est en bas du moniteur (voir Fente de verrouillage de sécurité). Fixez votre moniteur à une table en utilisant le verrou de sécurité Kensington.

Pour plus d'informations sur l'utilisation du verrou Kensington (vendu séparément), consultez la documentation fournie avec le verrou.

i REMARQUE : L'image est uniquement à titre d'illustration. L'apparence du verrou peut varier.

Retrait du support du moniteur

RemarQUE : Pour éviter de rayer l'écran LCD lorsque vous enlevez le socle, assurez-vous que le moniteur est posé sur une surface douce et manipulez-le avec précaution.
RemarQUE : Les étapes suivantes concernent spécifiquement le retrait du socle fourni avec votre moniteur. Si vous enlevez un socle acheté auprès d'une autre source, suivez les instructions d'installation fournies avec ce socle.
i REMARQUE : Avant d'enlever le socle, veuillez éteindre le moniteur et débrancher tous les câbles.

Pour enlever le socle :

1. Placez le moniteur sur un chiffon doux ou un coussin.
2. Appuyez sur le bouton de déverrouillage du socle à l'arrière de l'écran et maintenez-le enfoncé.
3. Soulevez et enlevez l'ensemble du socle du moniteur.

Figure 25. Retrait du support du moniteur

Montage mural (optionnel)

i REMARQUE : Utilisez des vis M4 x 10 mm pour connecter le moniteur au kit de montage mural.

Référez-vous à la documentation fournie avec le kit de montage mural compatible VESA.

1. Placez l'écran du moniteur sur un chiffon doux ou un coussin sur une table plane stable.
2. Enlevez le socle (voir Retrait du support du moniteur).
3. Utilisez un tournevis en croix Phillips pour enlever les quatre vis tenant le couvercle en plastique.

4. Attachez les crochets de fixation du kit de montage mural au moniteur.

5. Fixez le moniteur sur le mur. Pour plus d'informations, reportez-vous à la documentation fournie avec le kit de montage mural.

① REMARQUE : Fixez le moniteur uniquement avec un support de montage mural agréé UL/CSA/GS avec une capacité de support de poids ou une charge minimum de (27,64 kg).

Utilisation des fonctions de réglage de l'inclinaison, de l'angle et de la hauteur

Remarque : Les instructions suivantes s'appliquent uniquement à la fixation du socle fourni avec le moniteur. Si vous fixez un support acheté auprès d'une autre source, suivez les instructions d'installation fournies avec le support.

Réglage de l'inclinaison et de l'angle

Avec l'ensemble du socle connecté au moniteur, vous pouvez tourner et incliner et ajuster l'angle du moniteur pour obtenir l'angle de visualisation le plus confortable.

Figure 27. Réglage de l'inclinaison et de l'angle

Remarque : L'ensemble du socle n'est pas préinstallé lorsque le moniteur est expédié de l'usine.

Réglage de la hauteur

i REMARQUE : Le socle s'étend verticalement jusqu'à 130 mm.

L'image suivante montre comment étendre le socle verticalement.

130 mm

Figure 28. Réglage de la hauteur

Utilisation du moniteur

△ AVERTISSEMENT : Avant d'utiliser le moniteur, il est recommandé de fixer la colonne de support sur un mur avec un collier de serrage ou un cordon pouvant supporter le poids du moniteur pour éviter qu'il ne tombe.

Figure 29. Fixation du moniteur

Allumer le moniteur

Appuyez sur le bouton d'alimentation pour allumer le moniteur.

Figure 30. Allumer le moniteur

Utilisation du joystick

Utilisez le joystick situé à l'arrière du moniteur pour effectuer les réglages de l'affichage à l'écran (OSD).

Figure 31. Utilisation du joystick

1. Appuyez sur le joystick pour ouvrir le Lanceur de menu.

2. Poussez le joystick dans n'importe quelle direction - vers le haut, vers le bas, vers la gauche ou vers la droite - pour naviguer parmi les options.

3. Appuyez à nouveau sur le joystick pour confirmer la sélection.

Tableau 24. Utilisation du joystick

Joystick Description
	Lorsque le menu OSD n'est pas affiché sur l'écran, appuyez sur le joystick pour lancer le Lanceur de menu. VoirUtilisation du Lanceur de menu.Lorsque le menu OSD est affiché, appuyez sur le joystick pour confirmer la sélection ou enregistrer les réglages.
	Pour la navigation directionnelle dans deux sens (droite et gauche).Va vers la droite pour accéder au sous-menu.Va vers la gauche pour accéder au menu supérieur ou quitter le menu actuel.
	Pour la navigation directionnelle dans deux sens (haut et bas).Pour naviguer entre les éléments du menu.Augmente (haut) ou diminue (bas) le réglage du paramètre sélectionné dans le menu.

Utilisation du menu OSD (affichage à l'écran)

Utilisation du Lanceur de menu

Lorsque vous appuyez sur le joystick, le Lanceur de menu apparaît pour vous permettre d'accéder au menu principal de l'OSD et aux fonctions de raccourci.

Pour sélectionner une fonction, poussez le joystick.

Luminosité/Contraste

Figure 32. Utilisation du Lanceur de menu

Tableau 25. Description des fonctions du Lanceur de menu :

	Joystick Description
1	Touche raccourci 1 / Source entrée	Pour choisir une source d'entrée parmi les signaux vidéo listés.
2	...Touche raccourci 2 / Modes de préréglage	Pour choisir un mode de couleur préféré dans la liste des modes prédéfinis.
3	...Touche raccourci 3 / Luminosité/ Contraste	Pour accéder aux curseurs de réglage de la luminosité et du contraste.
4	Touche raccourci 4 / Volume	Pour accéder au curseur de réglage du Volume.
5	Touche raccourci 5 / Profils audio	Pour choisir un mode audio préféré dans la liste des profils audio.
6	Menu	Pour lancer le menu principal de l'affichage à l'écran (OSD). Voir Accéder au menu du système.
7	Quitter	Pour quitter le Lanceur de menu.

Utiliser les touches de navigation

Lorsque le menu principal de l'OSD est ouvert, poussez le joystick pour configurer les paramètres, en suivant les boutons de navigation affichés sous l'OSD.

Figure 33. Touches de navigation

Tableau 26. Boutons de contrôle et descriptions.

Boutons de commande	Description
^Haut	Utilisez la touche de navigation Haut pour ajuster (augmenter la valeur) des éléments du menu OSD.
∨Bas	Utilisez la touche de navigation Bas pour ajuster (baisser la valeur) des éléments du menu OSD.
<Gauche	Dans le premier niveau du menu, utilisez la touche de navigation Gauche pour quitter/fermer le menu OSD.
>Droite	Dans tous les autres niveaux, à l'exception du premier niveau de la liste des menus, la touche de navigation Droite permet de passer au niveau suivant.
√OK	Appuyez sur le joystick pour confirmer la sélection.

REMARQUE : Pour quitter l'élément du menu sélectionné et revenir au menu précédent, poussez le joystick vers la gauche pour quitter.

Fonctions de la touche directe

1 2 3 4 5

Figure 34. Touche directe

Tableau 27. Boutons de contrôle et descriptions.

Boutons de commande Description
1	[05WX]Touche directe 1	Permet de choisir une fonction parmi Eteint, Lanceur de menu, Modes de préréglage, Luminosité, Contraste, Source entrée, Proportions, Volume, Profils audio, Smart HDR, Infos d'affichage, Mode PIP/ PBP ou Échange vidéo et de la définir pour la Touche directe 1.
2	[1934]Touche directe 2	Permet de choisir une fonction parmi Eteint, Lanceur de menu, Modes de préréglage, Luminosité, Contraste, Source entrée, Proportions, Volume, Profils audio, Smart HDR, Infos d'affichage, Mode PIP/ PBP ou Échange vidéo et de la définir pour la Touche directe 2.
3	Touche directe 3	Permet de choisir une fonction parmi Eteint, Lanceur de menu, Modes de préréglage, Luminosité, Contraste, Source entrée, Proportions, Volume, Profils audio, Smart HDR, Infos d'affichage, Mode PIP/ PBP ou Échange vidéo et de la définir pour la Touche directe 3.
4	[7364]Touche directe 4	Permet de choisir une fonction parmi Eteint, Lanceur de menu, Modes de préréglage, Luminosité, Contraste, Source entrée, Proportions, Volume, Profils audio, Smart HDR, Infos d'affichage, Mode PIP/ PBP ou Échange vidéo et de la définir pour la Touche directe 4.
5	[8084]Lanceur de menu	Pour accéder au Lanceur de menu.

Accéder au menu du système

i REMARQUE : Après avoir modifié les réglages, appuyez sur le joystick pour enregistrer les modifications avant de quitter ou d'aller à un autre menu.

1. Sélectionnez l'icône pour ouvrir l'OSD et afficher le menu principal.

Dell 34 Plus USB-C Monitor - S3425DW Luminosité/Contraste Source entrée Couleur Affichage Pip/PIP Audio Menu Personnaliser Divers Plus d'informations 75% 75% < Quitter

1. Appuyez sur le joystick sur la touche de navigation dans √ ou > pour activer l'option en surbrillance.
2. Appuyez sur la touche de navigation < et > pour vous déplacer entre les différentes options de réglage. Lorsque vous allez d'une icône à une autre, l'option est mise en surbrillance.
3. Appuyez sur la touche de navigation > ou √ une fois pour activer l'option en surbrillance.
   i REMARQUE : Les boutons directionnels (et le bouton OK) affichés peuvent différer selon le menu que vous avez sélectionné. Utilisez les touches disponibles pour effectuer votre sélection.
4. Appuyez sur la touche de navigation et pour sélectionner le paramètre désiré.
5. Appuyez sur > puis utilisez les touches de navigation ∧ et ∨ pour effectuer les modifications en fonction des indicateurs dans le menu.
6. Sélectionnez le bouton pour retourner au menu principal.

Tableau 28. Menu OSD

Icône Menu et sous-menus Description
	Luminosité/Contraste Permet de régler la luminosité et le contraste de l'écran.
	Luminosité Luminosité Permet de régler la luminance du rétroéclairage.Poussez le joystick vers le haut ou vers le bas pour augmenter ou diminuer le niveau de luminosité (min 0 ~ max 100).
	Contraste Réglez d'abord Luminosité, puis réglez Contraste seulement si un réglage supplémentaire est nécessaire.La fonction Contraste permet de régler le degré de différence entre les points sombres et les points lumineux sur le moniteur.Poussez le joystick vers le haut ou vers le bas pour augmenter ou diminuer le niveau de contraste (min 0 ~ max 100).
Icône Menu et sous-menus Description
	Source entrée	Sélectionnez les différents signaux vidéo qui peuvent être connectés à votre moniteur.
	USB-C 65W	Sélectionnez l'entrée USB-C 65W lorsque vous utilisez le connecteur USB-C en amont. Appuyez sur le joystick pour confirmer la sélection.
	HDMI 1	Sélectionnez HDMI 1 lorsque vous utilisez le port HDMI. Appuyez sur le joystick pour confirmer la sélection.
	HDMI 2	Sélectionnez HDMI 2 lorsque vous utilisez le port HDMI. Appuyez sur le joystick pour confirmer la sélection.
	Renommer les entrées	Permet de spécifier un nom d'entrée prédéfini pour la source d'entrée sélectionnée. Les options prédéfinies sont PC, PC 1, PC 2, Laptop, Laptop 1, et Laptop 2. Le réglage par défaut est Eteint.1 REMARQUE: Lorsque vous effectuez un renommage de l'entrée USB-C (65W), la valeur en watts reste après l'option spécifiée, par exemple, PC 1 (65W).i REMARQUE: Cela n'est pas applicable pour les noms d'entrée indiqués dans les messages d'avertissement et dansInfos d'affichage
	Sélection auto	Permet de rechercher automatiquement les sources d'entrée disponibles. Le réglage par défaut estAllumé. Appuyez sur le joystick pour confirmer la sélection.
	Options pour USB-C Permet de régler Sélection automatique de USB-C sur :Avis entrées multiples: Toujours afficher le messageSwitch to USB-C Video Input (Passer à l'entrée vidéo USB-C) pour que l'utilisateur puisse choisir s'il veut le changement ou non.Toujours commuter: Changer automatiquement à l'entrée vidéo USB-C (sans demander) lorsque le câble USB-C est connecté.Eteint: Ne jamais changer automatiquement à l'entrée vidéo USB-C lorsque le câble USB-C est connecté.Appuyez sur le joystick pour confirmer la sélection.1 REMARQUE: Cette fonction n'est pas disponible lorsque le paramètreSélection auto est réglé surEteint.
	Options pour HDMI Permet de régler la fonction sur :Avis entrées multiples: Toujours afficher le messageSwitch to HDMI Video Input (Changer à l'entrée vidéo HDMI) pour que l'utilisateur puisse choisir s'il veut le changement ou non.Toujours commuter: Changer automatiquement à l'entrée vidéo HDMI (sans demander) lorsque le câble USB-C ou HDMI est connecté.Eteint: Ne jamais changer automatiquement à l'entrée vidéo HDMI lorsque le câble USB-C ou HDMI est connecté.Appuyez sur le joystick pour confirmer la sélection.1 REMARQUE: Cette fonction n'est pas disponible lorsque le paramètreSélection auto est réglé surEteint.
	Réinit. source entrée	Pour restaurer les réglages par défaut deSource entrée.
Icône Menu et sous-menus Description
	CouleurPermet derégler le mode de réglage des couleurs.
	Modes de préréglagePermet de choisir à partir d'une liste des modes de couleur préréglés. Appuyez sur le joystick pour confirmer la sélection.Standard:C'est le réglage par défaut. Avec un panneau à faible lumière bleue, ce moniteur est certifié par TÜV pour réduire la production de lumière bleue et créer des images plus relaxantes et moins stimulantes.Film:Charge les réglages de couleur idéaux pour les films.FPS:Charge les réglages de couleur idéaux pour les jeux de tir à la première personne.RTS:Charge les réglages de couleur idéaux pour les jeux de stratégie en temps réel.RPG:Charge les réglages de couleur idéaux pour les jeux de rôle.Chaud:Présente les couleurs avec des températures de couleur plus basses. L'écran apparaîtra plus 'chaud' avec une teinte rougeâtre/jaunâtre.Froid:Présente les couleurs avec des températures de couleur plus élevées. L'écran apparaîtra plus 'froid' avec une teinte bleuâtre.sRGB:Présente les couleurs dans l'espace colorimétrique sRGB.Couleur Perso:Permet de régler manuellement les paramètres de couleur (R/G/B) et de créer votre propre mode de couleur prédéfini.
	Format entrée couleursPermet de régler le mode d'entrée vidéo sur :RVB:Sélectionnez cette option si votre moniteur est connecté à un ordinateur ou à un lecteur multimédia prenant en charge la sortie RVB.YCbCr:Sélectionnez cette option si votre lecteur multimédia prend seulement en charge la sortie YCbCr.
	HueCette fonction peut décaler la couleur de l'image vidéo vers le vert ou le violet. Ceci est utilisé pour ajuster la couleur de peau comme désiré. Utilisez le joystick pour régler le niveau de la teinte entre 0 et 100.1 REMARQUE:La fonction n'est disponible que lorsque vous sélectionnez le mode Film, FPS, RTS, ou RPG.
	SaturationCette fonction permet d'ajuster la saturation des couleurs dans l'image vidéo. Utilisez le joystick pour régler le niveau de la saturation entre 0 et 100.1 REMARQUE:La fonction n'est disponible que lorsque vous sélectionnez le mode Film, FPS, RTS, ou RPG.
	Réinit. couleurPour restaurer les réglages par défaut de Couleur.

Icône Menu et sous-menus Description
	Affichage Utilisez Affichage pour ajuster l'image.
Proportions	Ajuste le rapport d'aspect de l'image sur 21:9, Redimens. Auto, 4:3 ou 1:1.
Finesse	Permet de régler la netteté d'image de l'affichage. Utilisez le joystick pour régler le niveau de la netteté entre 0 et 100.
Temps de réponse	Permet de régler le temps de réponse sur Normal, Rapide, ou Extrême.
Stabilisateur foncé	Cette fonction permet d'améliorer la visibilité dans les scènes de jeu sombres. Plus la valeur est élevée (entre 0 et 3), plus la visibilité dans la zone sombre de l'image sera meilleure. Le réglage par défaut est 0.
Smart HDR	La fonction Smart HDR (Haute plage dynamique) améliore l'affichage en ajustant les paramètres du contraste et des gammes de couleurs et de la luminosité de manière optimale pour reproduire des images plus vraies que nature.Bureau : Convient à une utilisation générale du moniteur avec un ordinateur de bureau.Film HDR : Convient à la lecture des contenus vidéo HDR.Jeux HDR : Convient pour jouer des jeux compatibles avec HDR. Cela affiche des scènes plus réalistes et rend l'expérience de jeu plus immersive.Eteint: Désactive la fonction Smart HDR.RemarQUE : Lors de l'activation et de la désactivation de Smart HDR, un écran vide s'affiche (pendant environ 5 secondes). Cela est normal lorsque le mode d'affichage du moniteur change. N'allumez/N'éteignez pas le moniteur.REMARQUE : Lorsque le moniteur traite du contenu HDR, Modes de préréglage, Stabilisateur foncé, Luminosité, et Contraste sont désactivés.
Priorité USB-C	Permet de spécifier la priorité de transfert des données avec une haute résolution (Haute résolution) ou une haute vitesse de données (Haute vitesse de données) lorsque vous utilisez des appareils USB-C. Si la plateforme actuelle est DP 1.4 (HBR3), utilisez Haute vitesse de données pour accéder à des performances vidéo avec une haute vitesse de données. Si la plate-forme actuelle est DP 1.2 (HBR2) ou inférieure, sélectionnez Haute résolution pour accéder à des performances vidéo complètes avec une baisse de la vitesse des données.
DSC	Prend en charge la fonction NVIDIA DSR/DLDSR qui nécessite que DSC soit Eteint.REMARQUE : Cette fonction n'est disponible qu'avec une source d'entrée USB-C. La résolution maximale et le taux de rafraîchissement seront inférieurs lorsque DSC est Eteint, voir Bande passante vidéo pour plus de détails.
Réinit. affichage Pour restaurer les réglages par défaut de Affichage.
Icône Menu et sous-menus Description
	PIP/PBP Permet de regarder plusieurs images en même temps.
	Mode PIP/PBP Ajuste le Mode PIP/PBP. Vous pouvez ajuster cette fonction en sélectionnant Eteint, 50%-50%, 75%-25%, 25%-75%, 67%-33%, 33%-67%, PIP (Petit), PIP (Grand).i REMARQUE : FreeSync n'est pas supporté lorsque le mode PIP/PBP est activé.i REMARQUE : HDR n'est pas pris en charge lorsque le mode PIP/PBP est activé.i REMARQUE : DSC n'est pas pris en charge lorsque PIP/PBP est activé.
	PIP/PBP (Sous) Permet de choisir entre les signaux vidéo USB-C, HDMI 1 et HDMI 2 qui peuvent être connectés à votre moniteur et affichés dans la sous-fenêtre PIP/PBP.
	Échange vidéo Permet d'échanger la vidéo de la fenêtre principale avec la vidéo de la sous-fenêtre dans Mode PIP/PBP.
	Audio Permet de régler l'audio Principal ou Sous.
	Contraste (Sous) Permet de régler le niveau de contraste de l'image dans Mode PIP/PBP.i REMARQUE : Cette fonction n'est applicable que lorsque l'utilisateur active PIP/PBP.
Icône Menu et sous-menus Description
	Audio Permet de régler les paramètres audio.
	Volume	Utilisez les boutons pour régler le volume. Le minimum est '0' (-). Le maximum est '100' (+).
	Haut-parleur Permet d'activer ou de désactiver le haut-parleur.
	Profils audio Permet de développer pour afficher les différents profils audio.
		Standard: Réglages audio par défaut.Film: Pour la visualisation d'images animées.Jeux: Pour les jeux.Musique: Pour écouter de la musique.Voix: Pour les discours.Audio personnalisé: Permet de régler manuellement le son. Poussez le joystick vers < et > pour ajuster le réglage.
	Réinit. audio Pour restaurer les réglages par défaut de Audio.
Icône Menu et sous-menus Description
	Menu Permet d'ajuster les réglages de l'OSD, tels que la langue du menu OSD, la durée d'affichage du menu sur l'écran, et ainsi de suite.
	LanguePermet de régler l'affichage de l'OSD dans l'une des huit langues disponibles (English, Español, Français, Deutsch, Português (Brasil), Русский, 筒体中文 ou 日本語).
	TransparenceSélectionnez pour modifier la transparence du menu en utilisant le joystick (min. 0 / max. 100).
	MinuteriePermet de déterminer le délai d'attente de l'OSD après votre dernière opération avec le joystick.Utilisez le joystick pour ajuster le curseur en incrément de 1 seconde, de 5 à 60 secondes.
	VerrouPermet de contrôler l'accès utilisateur aux réglages. Vous pouvez choisir l'un des modes suivants : Boutons du Menu, Bouton d'alimentation, Boutons Menu + Alim, ou Désactivé.
	Réinit. menu Pour restaurer les réglages par défaut de Menu.Personnaliser Sélectionnez cette option pour effectuer les réglages de la personnalisation.
	Guide de la touche raccourciSélectionnez cette option pour ouvrir Guide de la touche raccourci.Touche raccourci 1Sélectionnez une fonction parmi Modes de préréglage, Luminosité/Contraste, Source entrée, Proportions, Volume, Profils audio, Smart HDR, Infos d'affichage, Mode PIP/PBP ou Échange vidéo et définissez-la pour la touche de raccourci dans le lanceur de menu.Touche raccourci 2Touche raccourci 3Touche raccourci 4Touche raccourci 5
	Guide de la touche directeSélectionnez cette option pour ouvrir Guide de la touche directe.Touche directe 1Permet de choisir une fonction parmi Eteint, Lanceur de menu, Modes de préréglage, Luminosité, Contraste, Source entrée, Proportions, Volume, Profils audio, Smart HDR, Infos d'affichage, Mode PIP/PBP or Échange vidéo et de la définir pour la Touche directe.
	Touche directe 2Touche directe 3Touche directe 4LED d'alimentationPermet de définir l'état du voyant d'alimentation pour économiser de l'énergie.
	Recharge USB-C 65WPermet d'activer ou de désactiver la fonction Chargement USB-C 65W lorsque le moniteur est en mode éteint. Lorsque Allumé en mode Éteint est sélectionné, vous pouvez recharger votre ordinateur portable ou vos appareils mobiles avec le câble USB-C même lorsque le moniteur est éteint.
	Autre chargement USBPermet d'activer ou de désactiver la fonction de chargement des ports USB type A et USB-C en aval lorsque le moniteur est en mode Veille.Lorsque cette fonction est activée, vous pouvez charger vos appareils portables même lorsque l'écran est en mode Veille.i REMARQUE : Cette fonction est disponible lorsque le câble USB-C est débranché du port en amont. Si le câble USB-C est connecté, Autre chargement USB suit l'état de l'alimentation de l'hôte USB et la fonction n'est pas disponible.
	Perso réinitialisPour restaurer les réglages par défaut de Personnaliser.

Icône Menu et sous-menus Description
‡†	Divers	Permet d'ajuster les paramètres de l'OSD, tels que DDC/CI, Conditionnement LCD, Autodiagnostic, Réinit. autres, et Réinitialisation.
	DDC/CI DDC/CI (Canal d'affichage des données/Interface de commande) vous permet de régler les réglages du moniteur via un logiciel sur votre ordinateur. Activez cette fonction pour une meilleure expérience utilisateur et des performances optimales de votre moniteur. Vous pouvez désactiver cette fonction en sélectionnant Eteint.Icône Menu et sous-menus Description
	Conditionnement LCD	Aide à réduire les cas mineurs de rétention d'image. Selon le degré de rétention d'image, le programme peut prendre du temps à se mettre en opération. Le réglage par défaut est Eteint. Vous pouvez activer cette fonction en sélectionnant Allumé.
	Autodiagnostic	Sélectionnez cette fonction pour exécuter les diagnostics intégrés, voir Diagnostiques intégrés.
	Réinit. autres	Permet de réinitialiser tous les paramètres du menu Divers aux réglages d'usine.
	Réinitialisation	Permet de restaurer toutes les valeurs prédéfinies aux réglages d'usine. Ce sont également les réglages des tests ENERGY STAR.
Icône Menu et sous-menus Description
i	Plus d'informationsPermet d'afficher les informations du moniteur ou de rechercher le support du moniteur.
	Infos d'affichageAffiche les paramètres actuels, la version du firmware et l'étiquette de service de votre moniteur.
	i REMARQUE: L'image présentée est à titre d'illustration uniquement. Les informations peuvent varier en fonction du modèle et des réglages actuels.
	Support de moniteur DellPour accéder aux documents de support général pour votre moniteur, utilisez votre smartphone pour scanner le code QR.

Messages OSD

Configuration initiale

Lorsque vous allumez le moniteur, le message suivant s'affiche :

Figure 35. Message d'appui sur le joystick

Si vous appuyez sur le joystick, le message suivant s'affiche :

Please select English Spanish Français Deutsch Portugues (Brasil) Русский 简体中文 日本語

Figure 36. Message de sélection de la langue

Si vous sélectionnez votre langue, le message suivant s'affiche :

Sélectionner à Oui • pour activer les féquences vulantes • Recharge USB-C toujours activée • Autre chargement USB Oui Non

Figure 37. Message de sélection de la fonction de chargement USB

Si vous sélectionnez cette fonction ou le délai de message, le message suivant s'affiche :

Figure 38. Message de sélection de la fonction de chargement USB ou délai d'attente du message

Messages d'avertissement de l'OSD

Lorsque le moniteur ne prend pas en charge un mode de résolution particulier, le message suivant s'affiche :

La synchronisation d'entrée actuelle n'est pas prise en charge par l'affichage du moniteur. Veuillez changer votre synchronisation d'entrée en 3440x1440, 60Hz ou en toute autre synchronisation mentionnée par le moniteur selon les caractéristiques du moniteur.

Figure 39. Message d'avertissement pour mode de résolution non pris en charge

Cela signifie que l'écran ne peut pas se synchroniser avec le signal reçu depuis l'ordinateur. Voir Spécifications du moniteur pour connaître les limites des fréquences Horizontales et Verticales acceptables par ce moniteur.

i REMARQUE : Le mode recommandé est 3440 x 1440.

Lorsque vous ajustez le niveau de Luminosité au-dessus du niveau par défaut pour la première fois, le message suivant s'affiche :

Ajuster à cette valeur augmentera la consommation d'énergie au-dessus du niveau par défaut. Voulez-vous continuer ? Oui Non

Figure 40. Message d'avertissement pour le réglage de la luminosité

i REMARQUE : Si vous sélectionnez Oui, le message ne s'affichera pas la prochaine fois que vous modifiez le réglage de Luminosité.

Vous verrez le message suivant avant que la fonction Verrou ne soit activée :

Êtes-vous sûr de vouloir bloquer les boutons du Menu ? Pour débloquer les boutons, veuillez consulter le mode d'emploi. Oui Non

Figure 41. Message d'avertissement pour l'activation de la fonction Verrouiller

i REMARQUE : Le message peut être légèrement différent selon les réglages sélectionnés.

Vous verrez le message suivant avant que la fonction DDC/CI ne soit désactivée :

La fonction de réglage des paramètres d'affichage via des applications PC sera désactivée. Souhaitez-vous désactiver la fonction DDC/CI ? Oui Non

Figure 42. Message d'avertissement de DDC/CI

Quand le moniteur entre en mode Veille, le message suivant s'affiche :

Entrée en mode veille...

Figure 43. Message du mode Veille

Activez l'ordinateur et réveillez le moniteur pour avoir accès à l'OSD.

L'OSD fonctionne uniquement en mode de fonctionnement normal. Si vous appuyez sur le joystick pendant le mode Veille, le message suivant s'affichera en fonction de l'entrée sélectionnée :

Aucun signal de votre périphérique. Appuyez sur n'importe quelle touche du clavier pour le réveiller. S'il n'y a pas d'affichage, appuyez la manette du moniteur pour ouvrir le Menu et sélectionnez la source d'entrée correcte.

Figure 44. Message d'avertissement pour Aucun signal d'entrée

Allumez l'ordinateur et le moniteur pour accéder à l'OSD.

i REMARQUE : Le message peut varier légèrement en fonction du signal d'entrée connecté.

Si l'une des entrées HDMI 1, HDMI 2, ou USB-C est sélectionnée et que le câble correspondant n'est pas branché, le message suivant s'affiche :

Pas de Câble HDMI 1 L'écran passera en mode veille dans 4 minutes. www.dell.com/support/S3425DW

Figure 45. Message pour Pas de Câble HDMI 1

ou

Pas de Câble HDMI 2 L'écran passera en mode veille dans 4 minutes. www.dell.com/support/S3425DW

Figure 46. Message pour Pas de Câble HDMI 2

Figure 47. Message Pas de Câble USB-C

i REMARQUE : Le message peut varier légèrement en fonction du signal d'entrée sélectionné. Consultez Guide de dépannage pour plus d'informations.

Verrouillage des boutons de commande

Vous pouvez verrouiller les boutons de commande du moniteur pour empêcher l'accès au menu OSD et/ou au bouton d'alimentation.

1. Poussez le joystick vers le haut, vers le bas, vers la gauche ou vers la droite pendant environ quatre secondes jusqu'à ce qu'un menu contextuel s'affiche.

Sélectionner une option :

Figure 48. Message de verrouillage des boutons de commande

1. Poussez le joystick pour sélectionner l'une des options suivantes :

: Les paramètres du menu OSD sont verrouillés et ne sont pas disponibles.

: Le bouton d'alimentation est verrouillé.

: Les paramètres du menu OSD ne sont pas disponibles et le bouton d'alimentation est verrouillé.

1. Appuyez sur le joystick pour confirmer la configuration.

Pour déverrouiller, poussez et maintenez le joystick vers le haut ou vers le bas ou vers la gauche ou vers la droite pendant quatre secondes jusqu'à ce qu'un menu s'affiche, puis sélectionnez pour déverrouiller et fermer le menu contextuel.

Régler la résolution au maximum

i REMARQUE : Les étapes peuvent varier légèrement en fonction de la version de Windows que vous avez.

Pour régler le moniteur sur la résolution maximale :

Dans Windows® 10 et Windows 11 :

1. Cliquez avec le bouton droit sur le Bureau et cliquez sur Display settings (Paramètres d'affichage).
2. Si plusieurs moniteurs sont connectés, veuillez sélectionner S3425DW.
3. Cliquez sur la liste déroulante Display Resolution (Résolution d'affichage) et sélectionnez 3440 x 1440.
4. Cliquez sur Keep changes (Garder les modifications).

Si vous ne voyez pas l'option 3440 x 1440, vous devez mettre à jour votre pilote graphique à la dernière version.

Selon votre ordinateur, utilisez l'une des méthodes suivantes :

Si vous avez un ordinateur de bureau ou portable Dell :

• Allez sur le Site de support Dell, entrez l'étiquette de service, et téléchargez le dernier pilote pour votre carte graphique.
  Si vous n'utilisez pas un ordinateur Dell (portable ou de bureau) :
• Allez sur le site de support de votre ordinateur non Dell et téléchargez les derniers pilotes de la carte graphique.
• Allez sur le site de support de la carte graphique et téléchargez les derniers pilotes de la carte graphique.

Guide de dépannage

MISE EN GARDE : Avant de débuter les procédures de cette section, suivez les Instructions de sécurité.

Test automatique

Votre écran dispose d'une fonction de test automatique qui vous permet de vérifier s'il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l'écran du moniteur reste éteint, utilisez la fonction de test automatique du moniteur en suivant ces étapes :

1. Éteignez votre ordinateur et votre moniteur.
2. Débranchez le câble vidéo de l'ordinateur.
3. Allumez le moniteur.

Si le moniteur ne peut pas détecter un signal vidéo et qu'il fonctionne correctement, le message suivant s'affiche :

Pas de Câble HDMI 1 L'écran passera en mode veille dans 4 minutes. www.dell.com/support/S3425DW

Figure 49. Message pour Pas de Câble HDMI 1

OU

Pas de Câble HDMI 2 L'écran passera en mode veille dans 4 minutes. www.dell.com/support/S3425DW

Figure 50. Message pour Pas de Câble HDMI 2

ou

Pas de câble USB-C L'écran passera en mode veille dans 4 minutes. www.dell.com/support/S3425DW

Figure 51. Message Pas de Câble USB-C

i REMARQUE : Le message peut varier légèrement en fonction du signal d'entrée connecté.
i REMARQUE : En mode de test automatique, le témoin de LED d'alimentation reste en blanc.

1. Ce message peut également apparaître pendant le fonctionnement normal du système si le câble vidéo est déconnecté ou endommagé.
2. Éteignez votre moniteur, rebranchez le câble vidéo, puis rallumez l'ordinateur et le moniteur.

Si l'écran de votre moniteur reste vide après avoir effectué les étapes ci-dessus, cela signifie que le moniteur fonctionne correctement. Vérifiez le contrôleur vidéo et l'ordinateur.

Diagnostiques intégrés

Votre moniteur contient un outil de diagnostic intégré qui permet de déterminer si le problème de l'écran est due à un problème avec le moniteur lui-même ou avec votre ordinateur et votre carte vidéo.

Pour exécuter le diagnostic intégré :

1. Assurez-vous que l'écran est propre (pas de particules de poussière sur la surface de l'écran).
2. Appuyez sur le bouton du joystick pour ouvrir le menu principal de l'OSD.
3. Poussez le joystick pour sélectionner Divers > Autodiagnostic pour lancer le processus d'autodiagnostic.

Dell 34 Plus USB-C Monitor - S3425DW Luminosité/Contraste Source entrée Couleur Affichage PP/PBP Audio Menu Personnaliser Directs Plus d'informations DOC/CI Conditionnement LCD Autodiagnostic Réint. autres Réalitalisation Allumé Exérit Sélectionnaire √ Quattes

Figure 52. Diagnostiques intégrés

1. Une fois lancé, un écran gris s'affiche. Examinez l'écran pour vérifier la présence d'anomalies.
2. Changement du bouton du joystick La couleur de l'écran change à rouge. Examinez l'écran pour vérifier la présence d'anomalies.
3. Répétez l'étape 5 et v'érifiez l'écran lorsqu'il affiche les couleurs vert, bleu, noir et blanc, suivies de texte à l'écran.
4. Le test est terminé quand l'écran de texte apparaît. Pour quitter, appuyez à nouveau sur le bouton du joystick.

Si vous ne détectez pas d'anomalies quelconques lors de l'utilisation de l'outil de diagnostic intégré, le moniteur fonctionne correctement. Vérifiez la carte vidéo et l'ordinateur.

Problèmes courants

Le tableau suivant contient des informations générales sur les problèmes les plus courants avec le moniteur et des solutions :

Tableau 29. Problèmes courants

Symptômes courants Ce qui se passe Solutions possibles
Pas de vidéo / Voyant DEL d'alimentation éteint	Pas d'image Vérifiez l'intégrité	de la connexion du câble vidéo entre l'ordinateur et le moniteur et qu'elle est correctement faite.Vérifiez que la prise électrique utilisée fonctionne correctement en branchant un autre appareil électrique dessus.Vérifiez que le bouton d'alimentation a bien été appuyé.Vérifiez que la bonne source a été sélectionnée dans le menu Source entrée.
Pas de vidéo / Voyant DEL d'alimentation allumé	Pas d'image Augmentez les contrôles de luminosité et de contraste depuis le menu OSD.Utilisez la fonction de test automatique du moniteur.Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.Exécutez le diagnostic intégré. Pour plus d'informations, consultez Diagnostiques intégrés.Vérifiez que la bonne source a été sélectionnée dans le menu Source entrée.
Mauvaise mise au point L'image est floue, trouble ou voilée.	Enlevez les câbles de rallonge vidéo.Réinitialisez le moniteur aux valeurs d'usine. (Réinitialisation).Changez la résolution vidéo sur le rapport d'aspect correct.
Vidéo tremblante/vacillante	Image comportant des vagues ou un léger mouvement	Réinitialisez le moniteur aux valeurs d'usine. (Réinitialisation).Vérifiez les facteurs environnementaux.Déplacez le moniteur et testez-le dans une autre pièce.
Pixels manquants L'écran LCD possède des points.	Éteignez et rallumez l'écran.Les pixels qui sont éteints d'une manière permanente sont un défaut naturel de la technologie LCD.Pour plus d'informations sur la Politique de qualité et des pixels des moniteurs Dell, voir www.dell.com/pixelguidelines.
Pixels allumés en permanence	L'écran LCD possède des points lumineux.	Éteignez et rallumez l'écran.Les pixels qui sont éteints d'une manière permanente sont un défaut naturel de la technologie LCD.Pour plus d'informations sur la Politique de qualité et des pixels des moniteurs Dell, voir www.dell.com/pixelguidelines.
Déformation géométrique	Image mal centrée	Réinitialisez le moniteur aux valeurs d'usine. (Réinitialisation).
Lignes horizontales ou verticales	L'écran affiche une ou plusieurs lignes	Réinitialisez le moniteur aux valeurs d'usine. (Réinitialisation).Utilisez une fonction de test automatique du moniteur (voir Test automatique) pour vérifier si de telles lignes apparaissent également dans le mode de test automatique.Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.Exécutez le diagnostic intégré. Pour plus d'informations, consultez Diagnostiques intégrés.
Problèmes de synchronisation	L'écran est brouillé ou semble découpé en pièces.	Réinitialisez le moniteur aux valeurs d'usine. (Réinitialisation).Utilisez la fonction de test automatique du moniteur (voir Test automatique) pour vérifier si l'écran brouillé apparaît également dans le mode de test automatique.Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.Redémarrez l'ordinateur en mode de sécurité.
Problèmes liés à la sécurité	Signes visibles de fumée ou d'étincelles	N'effectuez aucun dépannage.Contacter Dell immédiatement.
Problèmes intermittents Mauvais fonctionnement marche/arrêt du moniteur		Vérifiez que la connexion du câble vidéo entre l'ordinateur et le moniteur est correctement faite.Réinitialisez le moniteur aux valeurs d'usine. (Réinitialisation).Utilisez la fonction de test automatique du moniteur (voir Test automatique) pour vérifier si l'écran brouillé apparaît également dans le mode de test automatique.
Couleur absente	Couleur absente de l'image	Utilisez la fonction de test automatique du moniteur (voir Test automatique).Vérifiez que la connexion du câble vidéo entre l'ordinateur et le moniteur est correctement faite.Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.
Mauvaise couleur La couleur de l'image est incorrecte		Modifiez les réglages de Modes de préréglage dans le menu OSD Couleur en fonction de l'application.Ajustez les valeurs R/G/B de Couleur Perso dans le menu OSD Couleur.Changez Format entrée couleurs sur RGB ou YCbCr dans les paramètres OSD Couleur.Exécutez le diagnostic intégré. Pour plus d'informations, consultez Diagnostiques intégrés.
Rétention d'image à partir d'une image statique qui a été affichée pendant une longue période sur le moniteur	Une ombre faible à partir d'une image statique apparaît sur l'écran	Réglez l'écran pour qu'il s'éteigne après quelques minutes d'inactivité. Ces paramètres peuvent être réglés dans Options d'alimentation de Windows ou dans Économie d'énergie de MacVous pouvez également utiliser un économiseur d'écran qui change dynamiquement.
Effet d'image fantôme ou dépassement	Images fantômes, ombres ou taches de couleur pendant le défilement	Changez Temps de réponse dans le menu OSD Affichage sur Normal.
L'image de l'écran est trop petite	L'image est centrée sur l'écran, mais ne remplit pas toute la zone de visualisation	Vérifiez le réglage de Proportions dans le menu OSD Affichage.Réinitialisez le moniteur aux valeurs d'usine. (Réinitialisation).
Impossible de régler le moniteur avec le joystick	L'OSD n'apparaît pas à l'écran.	Éteignez le moniteur, débranchez le câble d'alimentation, rebranchez-le, puis rallumez le moniteur.Vérifiez si le menu OSD est verrouillé. Si oui, poussez et maintenez le joystick vers le haut/bas/gauche/droite pendant 4 secondes pour déverrouiller (voir Verrou et Verrouillage des boutons de commande).
Aucun signal d'entrée lorsque vous appuyez sur le bouton d'alimentation ou que vous déplacez le joystick	Pas d'image, le voyant LED est allumé en blanc.	Vérifiez la source de signal. Vérifiez que l'ordinateur n'est pas en mode Économie d'énergie en déplaçant la souris ou en appuyant sur n'importe quelle touche du clavier.Vérifiez que le câble de signal est correctement branché. Rebranchez-le si nécessaire.Redémarrez l'ordinateur ou le lecteur vidéo.
L'image ne remplit pas l'écran entier	L'image n'est pas aussi longue ou aussi large que l'écran.	A cause des différents formats vidéo (Proportions) des DVD, le moniteur peut afficher l'image en plein écran.Exécutez le diagnostic intégré. Pour plus d'informations, consultez Diagnostiques intégrés.
Aucune vidéo sur le port HDMI/USB-C	Lorsqu'il y a un dongle/un socle connecté au port, il n'y a aucune vidéo lorsque vous branchez/débranchez le câble de l'ordinateur portable.	Débranchez le câble HDMI/USB-C du dongle/dispositif d'accueil, puis branchez le câble HDMI/USB-C de l'ordinateur portable.

Problèmes spécifiques au Bus Série Universel (USB)

Symptômes courants Ce qui se passe Solutions possibles
L'interface USB ne fonctionne pas	Les périphériques USB ne fonctionnent pas	Vérifiez que votre moniteur est allumé.Reconnectez le câble en amont sur votre ordinateur.Reconnectez les appareils USB (port en aval).Éteignez le moniteur, puis rallumez-le.Redémarrez l'ordinateur.Certains appareils USB comme des disques durs externes ont besoin d'un courant élevé ; connectez l'appareil directement au système de l'ordinateur.
Le port USB-C avec l'icône à l'arrière du moniteur ne fournit pas de courant d'alimentation	Les périphériques USB ne peuvent pas être chargés	Vérifiez que le périphérique connecté est conforme à la spécification USB-C.Le port USB-C (vidéo et données) avec l'icône prend en charge USB 5Gbps et une sortie de 65 W.Vérifiez que vous utilisez le câble USB-C fourni avec votre moniteur.
L'interface USB 5Gbps est lente	Les périphériques USB 5Gbps fonctionnent lentement ou ne fonctionnent pas du tout.	Vérifiez que votre ordinateur est compatible avec USB 5Gbps.Certains ordinateurs utilisent des ports USB 3.2, USB 2.0 et ports USB 1.1.Vérifiez que le bon type de port USB est utilisé.Reconnectez le câble en amont sur votre ordinateur.Reconnectez les appareils USB (port en aval).Redémarrez l'ordinateur.
Les périphériques USB sans fil cessent de fonctionner quand un périphérique USB 3.2 est branché	Les périphériques USB sans fil répondent lentement ou ne fonctionnent que lorsque la distance entre eux et leur récepteur diminue.	Augmentez la distance entre les appareils USB 3.2 et le récepteur sans fil USB.Placez votre récepteur USB sans fil aussi près que possible des périphériques USB sans fil.Utilisez un câble d'extension USB pour positionner le récepteur USB sans fil aussi loin que possible du port USB 3.2.
La souris USB sans fil ne fonctionne pas correctement	Lorsqu'elle est branchée sur un port USB du panneau d'accès rapide en bas du moniteur, la souris USB sans fil ne répond plus (ou ne répond plus) pendant l'utilisation.	Débranchez le récepteur de la souris USB sans fil et rebranchez-le dans le port USB sur le coté à l'arrière du moniteur.

Informations relatives à la réglementation

Règlements de la FCC (États-Unis uniquement) et autres informations réglementaires

Pour l'avis de la FCC et d'autres informations réglementaires, consultez le site Web de conformité réglementaire sur www.dell.com/regulatory_compliance.

Base de données des produits de l'UE pour l'étiquetage énergétique et la fiche d'information sur le produit

S3425DW : https://eprel.ec.europa.eu/qr/2198463

Contacter Dell

Pour contacter Dell pour les ventes, l'assistance technique, ou les questions de service à la clientèle, consultez www.dell.com/contactdell.

RemarQUE : Leur disponibilité est différente suivant le pays, la région ou le produit, et certains services peuvent ne pas vous être offerts dans votre pays.
RemarQUE : Si vous n'avez pas de connexion Internet active, vous pouvez trouver les informations pour nous contacter sur votre facture d'achat, votre bordereau d'emballage, votre relevé ou le catalogue des produits Dell.
