WV-X67311-Z4L3 - Caméra de surveillance i-PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance PTZ
Marque	i-PRO
Modèle	WV-X67311-Z4L3
Alimentation	PoE++ (IEEE802.3bt) ou 100-240 V AC / 24 V DC
Résolution maximale	1920 x 1080 pixels
Fréquence d'images maximale	60 images/s (en mode 16:9)
Objectif	Zoom motorisé, mise au point automatique, angle variable
Fonctions IA intégrées	Détection de personnes, véhicules, visages, sons (cris, verre brisé, etc.)
PTZ	Pan/Tilt/Zoom motorisé, suivi automatique d'objets, patrouille
Mode jour/nuit	Auto, IR, lumière blanche, commutation noir et blanc
Essuie-glace	Intégré, modes continu et impulsion, avec lave-glace optionnel
Chauffage de vitre	Intégré, temporisation réglable (5 à 180 min)
Compression vidéo	H.265, H.264, Smart Coding (VIQS, contrôle GOP)
Super Dynamique	Oui, réglable pour scènes à fort contraste
Réduction de bruit numérique	Oui, réglable
Nettoyage	Vitre avant : chiffon pour objectif, eau si sale ; éviter solvants organiques
Consommables	Objectif, moteurs PAN/TILT, essuie-glace, bague collectrice, etc. Durée de vie variable
Connectivité réseau	Ethernet RJ45 10/100/1000BASE-T
Utilisateurs simultanés	Jusqu'à 14
Bande passante max	50 Mbps
Température de fonctionnement	-50 °C à +65 °C (selon alimentation PoE++)

FOIRE AUX QUESTIONS - WV-X67311-Z4L3 i-PRO

Comment réinitialiser la caméra aux paramètres d'usine ?

Appuyez sur le bouton INITIAL SW (commutateur initial) pendant plus de 15 secondes après la mise sous tension. Relâchez-le ; la caméra redémarrera et les paramètres réseau seront réinitialisés.

Comment accéder à la caméra depuis un navigateur ?

Utilisez le Logiciel de configuration IP pour détecter la caméra sur le réseau. Double-cliquez sur son adresse IP, puis saisissez un nom d'utilisateur et mot de passe administrateur sur la page d'accueil.

Comment régler la qualité d'image pour une scène extérieure ?

Dans l'onglet Qualité d'image, réglez le Mode de contrôle de la lumière sur 'Scène extérieure'. Ajustez ensuite la Balance des blancs (ATW1 ou ATW2) et le Super Dynamique si nécessaire.

Comment activer le suivi automatique d'objets ?

Allez dans Paramètres détaillés de la caméra > PTZ > Paramètres de suivi automatique. Activez le suivi et définissez la zone de détection. La caméra suivra automatiquement les mouvements dans cette zone.

Comment nettoyer la vitre avant de la caméra ?

Utilisez du papier de nettoyage pour objectifs. Si très sale, nettoyez à l'eau. N'utilisez jamais de solvants organiques comme le benzène ou le diluant.

Comment configurer la détection de mouvement ?

Dans Paramètres détaillés de la caméra > Alarme > onglet VMD, sélectionnez une position prédéfinie, puis définissez la zone de détection par glisser-déposer. Ajustez la sensibilité.

Comment mettre à jour le micrologiciel de la caméra ?

Téléchargez la dernière version du logiciel sur un PC. Dans Maintenance > onglet Mise à niveau, cliquez sur 'Sélectionner les fichiers', choisissez le fichier et cliquez sur 'Exécuter'. Ne coupez pas l'alimentation pendant la mise à jour.

Comment améliorer la sécurité des connexions (HTTPS) ?

Configurez HTTPS dans les paramètres réseau. Vous pouvez utiliser un certificat auto-signé ou un certificat CA. Suivez les vidéos d'assistance fournies par i-PRO.

Que faire si l'image est trop sombre la nuit ?

Augmentez le Gain maximum et l'Obturateur maximum dans les réglages de qualité d'image. Si la caméra est équipée d'une lumière LED blanche, activez-la dans les paramètres.

Quels sont les consommables et leur durée de vie ?

Les consommables incluent : objectif, moteurs PAN/TILT, essuie-glace (environ 0,12 million de cycles), bague collectrice (environ 3 millions de cycles), etc. La durée de vie varie selon l'environnement et l'utilisation.

MODE D'EMPLOI WV-X67311-Z4L3 i-PRO

1.1 Procédures recommandées pour l'installation de ce produit 1

2. Connectez-vous à la caméra 2

2.1 Outil de configuration i-PRO (iCT) 2
2.2 Logiciel de configuration IP 2
2.3 Accéder à la caméra 2
2.4 À propos des pages d'images en direct 4

3. Réglez la caméra 6

3.1 Vérifiez si l'objet est de la bonne taille.
3.2 Ajuster la qualité de l'image 6

3.2.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de l'emploi d'installation et de la zone d'installation. 6
3.2.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage qu installez. 7
3.2.3 Définit le mode de commutation noir et blanc de nuit 8
3.2.4 Réglage de la Lumière blanche la nuit

3.3 Ajuster le zoom/mise au point 10
3.4 Masquer certaines images 10
3.5 Afficher l'angle, la direction, le grossissement, etc. dans l'image 11
3.6 Régler le fonctionnement de la caméra 1

3.6.1 Limiter la plage de fonctionnement de la caméra
3.6.2 Déplacez la caméra automatiquement 12

3.7 Configurer l'Wiper 14
3.8 Installer le chauffe-verre 15
3.9 Identifiez les sons avec l'IA 16
3.10 Configurer des événements 16

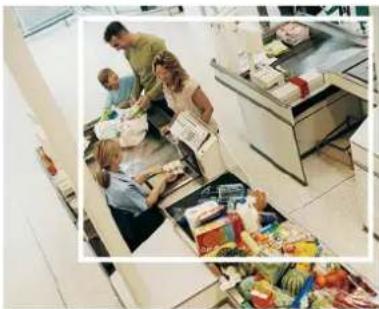

3.10.1 Détecter les mouvements d'objets 17

3.11 Améliorer la sécurité des communications 18

3.12 Définir la résolution et la fréquence d'images 18

3.13 Définir la fonction d'image de superposition 18

3.14 Définir le flux d'images 19

3.14.1 À propos du réglage du flux 19

3.14.2 À propos du contrôle du volume de diffusion (débit binaire) ......

3.14.3 Réduire la capacité des données grâce au codage intelligent

3.15 Affichage du moniteur d'alimentation à l'écran 21

4. Nettoyer 22

4.1 Nettoyage des vitre avant 22

5. Caractéristiques 23

5.1 Environnement PC requis 23

5.2 À propos du mode de capture d'image et de la taille de capture d'image

5.2.1 Taille de capture d'image 24

5.2.2 Restrictions 26

5.3 DORI 28

5.4 Performances de livraison 28

5.5 Logiciel d'extension (application IA) 29

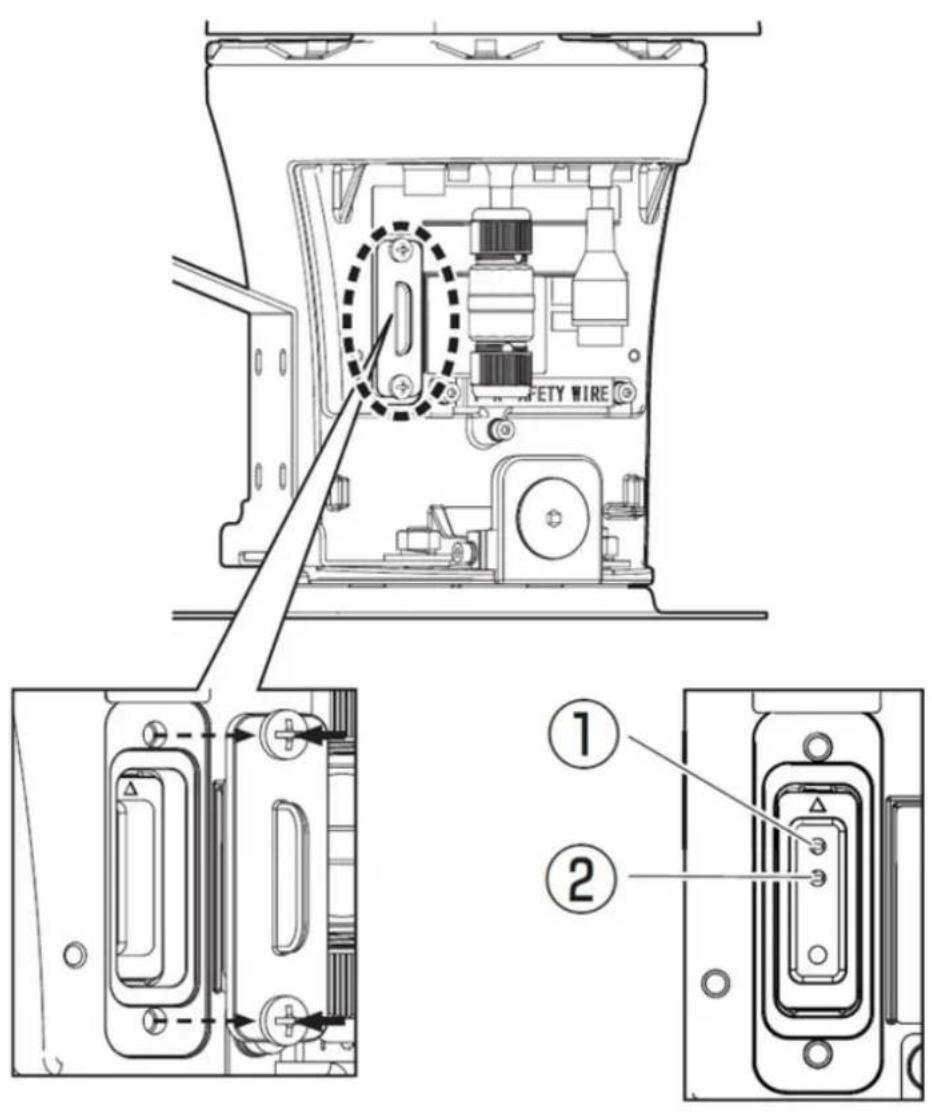

5.6 Lampe 30

5.6.1 Allumage de la lampe 30

5.7 Bouton 31

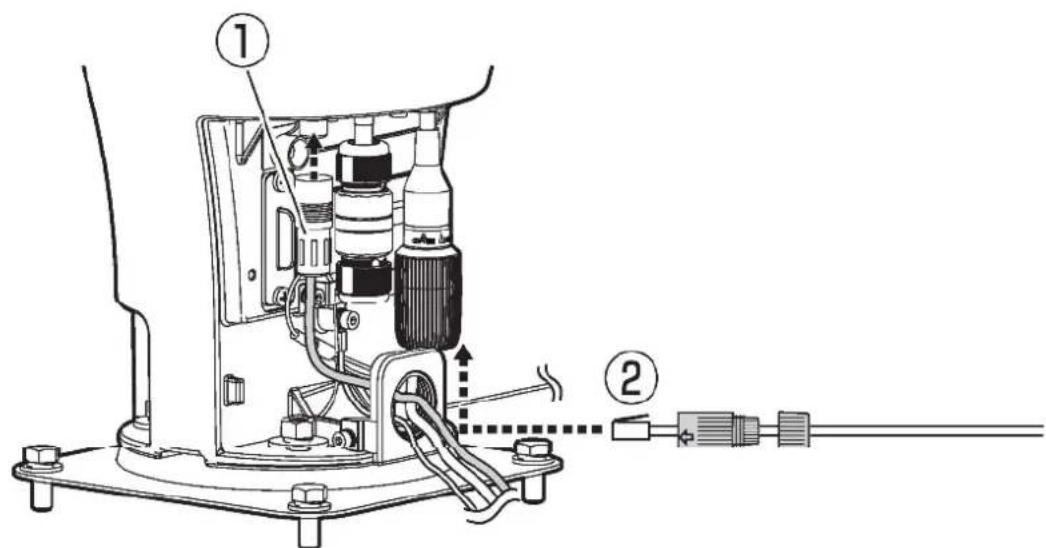

5.8 Câble 32

6. Autre 33

6.1 Initialiser 33

6.2 Vérifiez la version du logiciel 33

6.3 Logiciel de mise à niveau 34

6.4 Ordre de réglage lors du réglage de la qualité de l'image 34

6.5 Réglage de la luminosité des objets (scènes lumineuses) ....

6.5.1 Réglage de la luminosité 35

6.6 Ajustement de la luminosité des objets (scènes sombres) 35

6.6.1 Ajuster le gain maximum 35

6.6.2 Ajuster l'obturateur maximum 36

6.7 Réduire le scintillement blanc et le noircissement de l'écran ......
6.7.1 Définir Super Dynamique 37
6.7.2 Régler la compensation du rétroéclairage 37
6.7.3 Régler la compensation de lumière élevée 38
6.7.4 Ajuster l'étirement adaptatif du noir 39
6.7.5 Ajustez le [Niveau du socle] 39
6.8 Ajuster le contraste de l'objet 40
6.8.1 Ajuster le contraste 40
6.9 Réduire le scintillement 40
6.10 Réduire le flou de l'objet (scènes lumineuses) 4
6.10.1 Définir l'auto intelligente (niveau de priorité au mouvement) 41
6.10.2 Ajuster l'obturateur maximum 41
6.11 Réduire le flou des objets (scènes sombres) 42
6.11.1 Ajuster la réduction du bruit numérique 42
6.12 Affiner le contour du sujet 43
6.12.1 Ajuster le niveau de netteté 43
6.13 Ajuster la couleur 43
6.13.1 Ajuster la densité des couleurs 43
6.13.2 Ajuster la balance des blancs 44
6.14 Réduire le bruit des objets (scènes lumineuses) 44
6.14.1 Ajuster le niveau de netteté 44
6.15 Réduire le bruit des objets (scènes sombres) 45
6.15.1 Ajuster la réduction du bruit numérique 45
6.16 Dépannage 46
6.17 Précautions d'utilisation 51
6.18 Clause de non-responsabilité 54
6.19 RELATION RÉSEAU 55

1. Installation

1.1 Procédures recommandées pour l'installation de ce produit

1. Installation

Pour des instructions d'installation détaillées, reportez-vous à ce qui suit : Installation

1.1 Procédures recommandées pour l'installation de ce produit

L'URL de la vidéo est la suivante.

https://www.youtube.com/playlist?list=PLTQfvt0fJHvDwcZc7o8FG86wG8mLsPQf4

2. Connectez-vous à la caméra

2.1 Outil de configuration i-PRO (iCT)

Il s'agit d'un outil permettant de gérer le système de surveillance d'images en un coup

Pour plus d'informations sur l'outil de configuration i-PRO (iCT), consultez le Web d'informations techniques à l'adresse .

→Cliquez ici pour plus d'informations sur l'outil de configuration i-PRO

2.2 Logiciel de configuration IP

Les caméras ou enregistreurs sur le même réseau peuvent être automatiquement détectés configurés dans le réseau.

Pour plus d'informations sur le logiciel de configuration IP, consultez le site d'informations techniques à l'adresse .

→Cliquez ici pour plus d'informations sur le logiciel de configuration IP

2.3 Accéder à la caméra

1. Lancez un logiciel de configuration IP

- Le numéro de modèle et l'adresse MAC de la caméra détectée sont affichés.

• La valeur par défaut pour [Paramètres réseau] est [DHCP].

1. Connectez-vous à la caméra

2.3 Accéder à la caméra

• Si vous ne parvenez pas à obtenir une adresse IP du serveur DIICP, défi l'adresse IP sur 192.168.0.10.

1. Double-cliquez sur l'adresse IP de la caméra

2. Le navigateur démarre et l'écran d'enregistrement de l'administrateur s'affiche.

3. Vous devez vous inscrire en tant qu'administrateur.

1. Entrez le nom d'utilisateur et le mot de passe de l'administrateur

• L'écran de réglage de la langue, de la date et de l'heure s'affiche.

1. Définir la langue, la date, l'heure et l'écran

- Vous pouvez définir la langue, la date et l'heure et modifier la couleur d'arrière-plan de l'écran et la disposition du panneau de commande.

1. Appuyez sur [Régler]

- Les pages d'images en direct s'affichent.

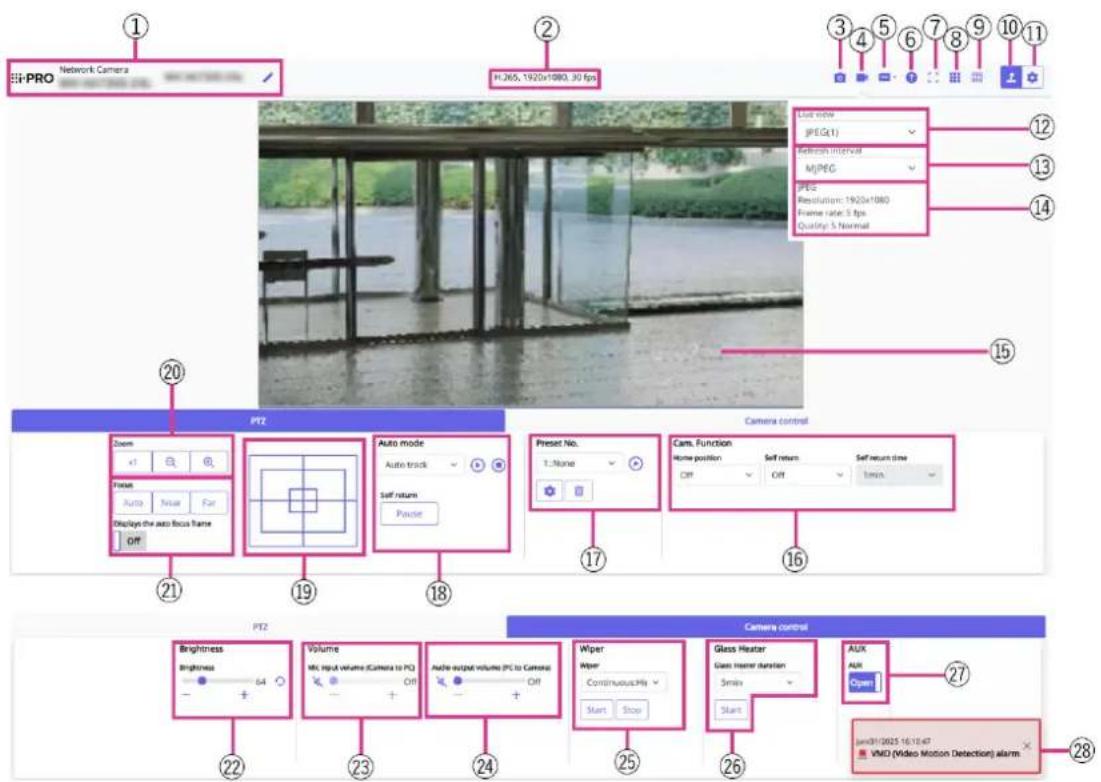

2.4 À propos des pages d'images en direct

1 Titre de la caméra
2 Affichage des informations sur le flux
3 Bouton instantané
4 Bouton d'affichage de la sélection du flux
5 Bouton de commutation de comparaison d'images avant/après
6 Bouton d'assistance
7 Bouton plein écran
8 Boutons [Affichage grille]
9 Bouton d'affichage de la fréquence d'images/du débit binaire
10 Bouton d'affichage du panneau de commande de la caméra
11 Boutons [Configuration] (bouton d'affichage du panneau de paramètres)
12 Flux - Menu déroulant [Vue en direct]
13 Flux - Menu déroulant [Intervalle d'actualisation]
14 Stream - Affichage des informations sur le flux
15 Zone principale
16 Panneau PTZ - [Cam. Fonction]

1. Connectez-vous à la caméra

2.4 À propos des pages d'images en direct

17 Panneau PTZ - [Préréglage]
18 Panneau PTZ - [Mode automatique]
19 Panneau PTZ - Panneau de commande/boutons
20 Boutons [Zoom] du panneau PTZ
21 Boutons [Focus] du panneau PTZ
22 Panneau de commande de la caméra - [Luminosité]
23 Panneau de commande de la caméra - [Volume d'entrée micro (Caméra vers PC)]
24 Panneau de commande de la caméra - [Volume de sortie audio (PC vers caméra)]
25 Panneau de commande de la caméra - bouton [Wiper]
26 Panneau de commande de la caméra - [Chauffe Verre]
27 Panneau de commande de la caméra - bouton [AUX]
28 Notification d'occurrence d'alarme

1. Réglez la caméra

3.2 Ajuster la qualité de l'image

3. Réglez la caméra

3.1 Vérifiez si l'objet est de la bonne taille.

Lorsque vous utilisez notre logiciel d'extension, vous pouvez vérifier le nombre de grilles voir si c'est la bonne taille pour reconnaître l'objet. Reportez-vous à <Control No.: C03 site Web d'informations techniques suivant.

→Pour plus d'informations sur les tailles recommandées du logiciel d'extension

09 10 11 12 13

3.2 Ajuster la qualité de l'image

Cette section explique comment régler la qualité de l'image lors de l'installation de la c

3.2.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de l'emplacement d'installation et de la zone d'installation.

Utilisez [Mode de contrôle de la lumière] pour régler l'intensité lumineuse appropriée à l'emplacement et à la zone d'installation.

➢ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de

l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Mode de contrôle de la lumière]

2. Pour installer à l'extérieur : définissez [Scène extérieure].

3. Pour une installation en intérieur : réglez [Scène intérieure (50 Hz)] ou [Scène inté (60 Hz)].
   50 Hz/60 Hz peuvent être utilisés différemment selon les régions.

• Fondamentalement, [Fix Shutter] n'est pas utilisé.

- Pour plus d'informations sur le mode de contrôle de la lumière, reportez-vous manuel d'utilisation.

3.2.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage que vous installez.

Utilisez [Balance des blancs] pour définir la balance des blancs adaptée à l'emplacement zone d'installation.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [Balance des blancs]

- Sélectionnez parmi [ATW1], [ATW2] et [AWC].

[ATW1]

Définissez le mode de suivi automatique de la température de couleur. La caméra vérifie permanence la température de couleur de la source lumineuse et ajuste automatiquement l balance des blancs.

La plage de fonctionnement est d'environ 2 700 K à 6 000 K.

[ATW2]

Définissez le mode de suivi automatique de la température de couleur. La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium.

La plage de fonctionnement est d'environ 2 000 K à 6 000 K.

[AWC]

Réglez le mode de contrôle automatique de la balance des blancs. La source lumineuse

1. Réglez la caméra

3.2 Ajuster la qualité de l'image

elle convient à la prise de vue dans un endroit où l'environnement lumineux ne change La plage de fonctionnement est d'environ 2 000 K à 10 000 K.

Les couleurs peuvent ne pas être reproductibles fidèlement si les conditions suivantes sont remplies : Dans de tels cas, réglez-le sur [AWC].

• Objet en grande partie sombre
  • Ciel bleu clair ou soleil au crépuscule
• Objet avec un éclairage trop faible

3.2.3 Définit le mode de commutation noir et blanc de nuit

Utilisez [Jour et nuit (IR)] pour définir le mode adapté aux conditions de prise de vue

Les éléments pouvant être configurés diffèrent selon le numéro de pièce. Comparez-le au numéro de pièce de votre appareil photo.

(Modèles à lumière LED IR uniquement)

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Jour et nuit (IR)]

- Sélectionnez parmi [Désactivé], [Activé (Lumière IR désactivée)], [Activé (Lumière IR activée)], [Auto1 (Lumière IR désactivée)] et [Auto2 (Lumière IR activée)].

[Désactivé]

Cette fonction est également utilisée pour prendre des images couleur la nuit.

[Activé (lumière IR éteinte)]

La photo est toujours prise en noir et blanc.

[Activé (lumière IR allumée)]

La photo est toujours prise en noir et blanc. Ce paramètre est utilisé lorsque l'éclairag infrarouge est utilisé la nuit.

[Auto1 (lumière IR éteinte)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image.

[Auto2 (lumière IR allumée)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image. Ceci est défini lorsque l'éclairage proche infrarouge est un nuit.

(Modèles sans lumière LED IR et modèles à lumière LED blanche uniquement)

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Jour et nuit (IR)]

- Sélectionnez parmi [Désactivé], [Activé], [Auto1(Normal)], [Auto2(Lumière IR)] et [Auto3(SCC)].

[Désactivé]

Cette fonction est également utilisée pour prendre des images couleur la nuit.

[Activé]

La photo est toujours prise en noir et blanc.

[Auto1(Normal)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image.

[Auto2(Lumière IR)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image. Ceci est défini lorsque l'éclairage proche infrarouge est un nuit.

[Auto3(SCC)]

Définissez cette option lorsque vous souhaitez conserver une image couleur même lorsque source de lumière est sombre. La fonction Super Chroma Compensation (SCC) maintient le couleur à un faible éclairage.

3.2.4 Réglage de la Lumière blanche la nuit

Vous pouvez les rendre plus lumineux en utilisant [Lumière blanche] pour éclairer les zoi

sombres lors de la prise de vue de nuit.

(Modèles à lumière LED blanche uniquement)

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez [Lumière blanche] sur [Activé]

- Pour régler l'intensité de l'éclairage blanc, réglez [Intensité de la lumière blanche]. Pour plus d'informations sur [Intensité de la lumière blanche], reportez-vous à l'Manuel d'instructions.

3.3 Ajuster le zoom/mise au point

Vous pouvez ajuster manuellement ou automatiquement le zoom ou la mise au point de affichée.

Vous pouvez définir le zoom et la mise au point en cliquant sur [Contrôle de la les pages d'images en direct.

1. Configuration de [Zoom], [Focus] et [Affiche le cadre de mise au point automatique] onglets [PTZ]

2. Cliquez avec le bouton gauche sur le pavé de commande pour régler la position (PAN) et la position verticale (TILT) de l'image.

3. Cliquez avec le bouton droit sur le pavé de commande pour régler le zoom et point. Le zoom peut également être ajusté avec la molette de la souris.

- Pour plus d'informations sur le zoom et la mise au point, reportez-vous au manuel d'utilisation.

3.4 Masquer certaines images

Si vous définissez la zone à masquer, vous pouvez déplacer l'angle de champ de la car maintenant la zone à masquer.

1. Réglez la caméra

3.6 Régler le fonctionnement de la caméra

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image/Audio] des menus avancés à gauche>[Zone de confidential dans les onglets [Qualité d'image]>Lorsque vous cliquez sur [Config.], la fenêtre de configuration de la zone de confidentialité s'affiche.

1. Définir [Zone de confidentialité].
2. Réglez le [Zone de confidentialité Type d'affichage] sur [Activé]/[Arrêt].
3. Sélectionnez le numéro de la zone que vous souhaitez définir dans le menu déroulant zone].
4. Spécifiez quatre sommets sur l'image et appuyez sur le bouton [Valider].

3.5 Afficher l'angle, la direction, le grossissement, etc. dans l'image

Vous pouvez sélectionner les informations affichées dans l'image lorsque vous l'utilisez manuellement.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] >Cliquer sur [PTZ] dans le menu Avancé à gauche affiche le [Cam. Fonction].

1. Dans le menu déroulant [Affichage de la position de la caméra], sélectionnez les info: que vous souhaitez afficher et appuyez sur [Détection de changement de scène].

3.6 Régler le fonctionnement de la caméra

Réglez le fonctionnement de la caméra, la position prédéfinie et le suivi automatique.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>Lorsque vous cliquez sur [PTZ] dans le menu avancé de gaup pages de paramètres des fonctions respectives s'affichent.

3.6.1 Limiter la plage de fonctionnement de la caméra

Lorsque vous souhaitez prendre une photo dans une zone spécifique, vous pouvez contrôle zone de prise de vue en limitant le fonctionnement de l'appareil photo dans la direction dans la direction TILT.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[PTZ] des menus Avancés à gauche>Onglets [Position]>Cliquer sur [Paramètres avancés] sur le côté droit de [Paramètre de plage panoramique/inclinaison] affiche les pages de configuration.

1. Réglez le [Réglage de la plage de panoramique/inclinaison] sur [Activé] et définissez l' de vue dans chaque direction.

3.6.2 Déplacez la caméra automatiquement

L'opération sélectionnée peut être démarrée à partir du [Mode Auto] dans le volet [PTZ] pages d'images en direct. Les paramètres pour chaque opération sont effectués à partir d'Avancé.

3.6.2.1 Suivez et photographiez automatiquement des objets

Lorsqu'un mouvement est détecté dans la zone d'alarme définie, la cible est automatiquement suivie et abattue.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[PTZ] des menus Avancés à gauche>Cliquer sur les onglets [Paramètres de suivi automatique] affiche la fenêtre des paramètres de suivi automatique

1. Définissez les éléments en cliquant sur [Paramètres de base]

- Sélectionnez l'objet ou la taille à détecter.

1. Définissez le suivi automatique en cliquant sur [Paramètre d'activation du suivi automat

- Sélectionnez s'il faut suivre automatiquement le panoramique automatique, la séquence prédéfinie, etc.

1. Définissez le suivi automatique en cliquant sur [Paramètre d'activation du suivi automat (zone)]

- Sélectionnez s'il faut ou non suivre automatiquement [Objet de détection] dans la z vous avez configurée.

3.6.2.2 Tirez automatiquement dans la direction PAN

Tournez automatiquement la plage de mouvement définie du PAN pour prendre une photo.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[PTZ] des menus Avancés à gauche>Onglets [Position]>Cliquer sur [Paramètres avancés] dans [Panorama automatique] affiche la fenêtre de réglage du panoramique automatique.

1. Définissez les points finaux gauche et droit à l'aide des touches/boutons [Zoom], [Foo Control.
2. Réglez le temps d'arrêt/la vitesse/le sens de rotation avec [Panoramique automatique].

3.6.2.3 Prenez des photos autour de la zone désignée

Déplacez la position prédéfinie enregistrée comme zone que vous souhaitez photographier en commençant par le numéro prédéfini le plus bas.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[PTZ] des menus Avancés à gauche>Onglets [Position]>Cliquer sur [Paramètres avancés] dans [Réglage de séquence prédéfinie] affiche la fenêtre de parambre de séquence prédéfinie.

1. Sélectionnez [Séquence prédéfinie 1] • L'écran de sélection de position prédéfinie s'affiche.
2. Sélectionnez le numéro de la position prédéfinie pour prendre la photo et réglez-le.

3.6.2.4 Mettre en place des patrouilles

La fonction de patrouille stocke PAN/TILT/ZOOM/Focus et reproduit l'opération stockée. Lorsque vous enregistrez une patrouille, une patrouille s'affiche sur le [Mode Auto] des d'images en direct.

Pages d'images en direct [Détection de changement de scène]>[Réglage détaillé]>[Réglage détaillé de la caméra]>[PTZ]>[Position]>Le [Patrouille] [Paramètres avancés] affiche la fenêtre des paramètres de patrouille.

1. Sélectionnez le nombre de patrouilles à stocker et le nombre de patrouilles à définir.
2. Réglez [Zoom], [Focus], Control Pad, [Luminosité], [Préréglage]

- Pour plus d'informations sur les patrouilles, reportez-vous au manuel de l'utilisateur.

- Les paramètres enregistrés dans Paramètres avancés peuvent être modifiés par les pages d'images en direct.

3.7 Configurer l'Wiper

De par ses caractéristiques, ce serveur est installé dans un environnement sévère. La vit peut donc être sale. Par conséquent, en cliquant sur le bouton [Démarrage] sur l'écran contrôler l'essuie-glace. Cette fonction élimine la saleté de la vitre avant. Lorsque [Arrêt] cliqué, le contrôle de l'essuie-glace est arrêté.

En [Wiper], [Contin : Élv], [Contin : Fbl], [1 vue] ou [Washer] peuvent être sélectionn [Contin : Élv], [Contin : Fbl] et [1 vue] sont utilisés lorsque la vitre avant est sale. L' [Washer] est utilisé lorsque l'état contrôlé par l'essuie-glace est sec et qu'il existe une condition dans laquelle la saleté ne peut pas être éliminée dans une seule direction.

Bouton d'affichage du panneau de commande de la caméra des pages d'images en direct> Vous pouvez définir en [Wiper] sur le panneau [Contrôle de la caméra].

1. Sélectionnez l'opération [Wiper] dans le menu déroulant.
2. Sélectionnez [Continu :Élevé], [Continu :Faible], [1shot] ou [Washer].
3. Le bouton [Démarrage] est cliqué.
   • Démarre l'opération sélectionnée avec 1.

[Contin : Élv]

L'essuie-glace essuie la glace frontale une fois toutes les 6 secondes.

[Contin : Fbl]

L'essuie-glace essuie la glace frontale une fois toutes les 11 secondes.

[1 vue]

L'essuie-glace essuie la glace frontale 4 fois.

[Washer]

Installez une buse de lave-glace sur le corps de la caméra. Vaporisez du liquide lave-givitre avant à l'aide de la buse de lave-glace installée et essuyez-la automatiquement ave

essuie-glace.

• [Washer] ne peut être sélectionné que lorsque [Contrôle de la rondelle] est dans [Sortie relais] dans l'onglet [Base] > [Base] du panneau Paramètres des pages d'images en direct > [Paramétrage détaillé] > [Paramétrage détaillé de caméra vidéo] > Menu avancé sur la gauche. À ce moment-là, le lien [Co la laveuse] s'affiche dans l'élément.

- Pendant les opérations de lavage, [Wiper] [Démarrage] et [Arrêt], le contrôle panoramique/inclinaison/zoom/mise au point, [Mode automatique] [Démarrage], l'action prédéfinie et les paramètres de l'onglet [Image/Position] ne peuvent être utilisés.

• Lorsque “Contin : Élv” ou “Contin : Fbl” est sélectionné et que le bout [Démarrage] est cliqué, l’essuie-glace s’arrêtera après un maximum de 5 min à partir du moment où le bouton [Démarrage] était cliqué.

- Pendant les commandes de balayage panoramique/réglage d'inclinaison/zoom, [Démarrage] risque de ne pas pouvoir être commandé à partir du lave-glace.

- Si les opérations d'essuie-glace ou de lave-glace sont démarrées au cours d'opérations de poursuite automatique, l'essuie-glace risque d'être détecté et suivi.

- Reportez-vous au manuel d'utilisation pour obtenir des instructions sur les dé de chaque méthode de réglage de [Contrôle de la laveuse].

3.8 Installer le chauffe-verre

[Chauffe Verre] est utilisé lorsque la vitre avant devient trouble et que l'image devient voir dans un environnement à basse température.

Bouton d'affichage du panneau de commande de la caméra des pages d'images en direct> Vous pouvez définir [Chauffe Verre] sur le panneau [Contrôle de la caméra].

1. Sélectionnez [Durée du chauffage du Verre] dans le menu déroulant.

- Sélectionnez [5min.], [10min.], [15min.], [20 min.], [30min.], [45 min.], [60min.], [90 min.], [120 min.] ou [180 min.].

1. Le bouton [Démarrage] est cliqué.

• Le [Chauffe Verre] commencera à fonctionner pendant la [Durée du chauffage du V

1. Réglez la caméra

3.10 Configurer des événements

spécifiée.

• Si l'appareil photo devient chaud, [Glass Heater] peut s'arrêter automatiquement

3.9 Identifiez les sons avec l'IA

La surveillance des images peut être améliorée en identifiant et en détectant les cris hubruits de verre brisé, les klaxons, les armes à feu et d'autres sons.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Réglage détaillé de la caméra]>[Sujet]>Menu avancé>[Alarme]>Un clic sur les onglets [Détection audio] affiche les pages de configuration.

AI Sound ClassificationVoir ci-dessous pour plus d'informations.

→PAPIER BLANC

1. Réglez [Dêtection audio] sur [Activé] pour définir la détection du son.
2. Sélectionnez la sensibilité de la détection avec [Sensibilité de la détection].
3. Sélectionnez le son à détecter par [AI Analytics Target].
4. La sélection de [Autre] n'est pas recommandée en conjonction avec d'autres sons détectés. Par exemple, lorsqu'un bruit d'arme à feu est détecté avec les paramètres détection de deux sons : [Coup de feu] et [Autre], il est détecté comme deux

3.10 Configurer des événements

Vous pouvez régler l'alarme pour détecter le fonctionnement d'une zone ou les interférenc la caméra, ou le fonctionnement lorsque l'alarme est détectée.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>Menu avancé>[Installation facile]>Un clic sur les onglets [Action d'événement] affiche les pages de configuration.

1. Réglez la caméra

3.10 Configurer des événements

- Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration des événements.

- Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration de la divulgation sur Internet.

3.10.1 Détecter les mouvements d'objets

Lorsqu'une alarme est activée, la caméra fonctionne comme prévu. Il existe des modèles lorsque la zone spécifiée se déplace et lorsque la caméra est bloquée.

Panneaux de configuration des pages d'images en direct>[Paramètres détaillés]>[Paramètres détaillés de la caméra]>[Alarme] des menus avancés à gauche>Cliquer sur les onglets VMD] affiche les pages de configuration.

Reportez-vous au manuel d'utilisation pour plus de détails sur toutes les alar

3.10.1.1 Définir la zone de détection du mouvement d'un objet

Définissez la zone de détection du mouvement d'un objet à l'aide de la fonction de dé mouvement à l'aide d'images vidéo.

1. Sélectionnez le numéro de position prédéfinie à définir pour la zone de détection de mouvement et appuyez sur [Démarrer].

• L'écran Définir la zone de détection des opérations s'affiche.

1. Faites glisser l'image pour définir la zone.

- Vous pouvez définir les zones dans l'ordre.

1. Ajustez la [Zone de détection] et la [Sensibilité de détection] à l'aide de la barre puis appuyez sur [Valider].

3.11 Améliorer la sécurité des communications

La configuration HTTPS crypte l'accès à la caméra et améliore la sécurité des communications

- Reportez-vous aux vidéos d'assistance suivantes pour la méthode de configuration HTTPS (pré-installation).

→Vidéo d'assistance

- Pour plus d'informations sur la configuration de HTTPS (certificat CA), reportez-vous au vidéos prises en charge suivantes.

→Vidéo d'assistance

- Reportez-vous aux vidéos d'assistance suivantes pour la méthode de configuration HTTPS (pré-installation).

- Pour plus d'informations sur la configuration de HTTPS (certificat CA), reportez-vous au vidéos prises en charge suivantes.

3.12 Définir la résolution et la fréquence d'images

Panneaux de configuration des pages d'images en direct>Onglets [Débit]>Réglez dans [Mode de capture d'image] de [Commun].

- Reportez-vous au manuel d'utilisation pour plus de détails sur les paramètres les fréquences d'images.

- Pour plus d'informations sur la résolution, consultez ce qui suit.

→À propos du mode de capture d'image et de la taille de capture d'image

3.13 Définir la fonction d'image de superposition

Vous pouvez spécifier la position pour superposer l'image téléchargée ou spécifier la coule transmettre.

Reportez-vous au manuel d'utilisation pour plus de détails sur la façon de configurer les 1

➢ Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres

détaillés de la caméra]>[Basique] des menus Avancés à gauche>Configurez dans les ong [Image de superposition].

1. Sélectionnez une image avec [Superposition] réglé sur [Activé].
2. Définissez [Position], [Perméation] et [Sélection de la couleur à pénétrer]
3. Appuyez sur [Validere]

3.14 Définir le flux d'images

3.14.1 À propos du réglage du flux

Vous pouvez configurer la diffusion des flux, l'utilisation de la compression H.265 ou H.2 résolution, la qualité de l'image et la manière de diffuser les flux.

Panneaux de configuration des pages d'images en direct>Utilisez les onglets [Flux]. Les flux d'images H.265 et H.264 sont définis dans [Flux] dans les onglets [Flux].

• Reportez-vous à ce qui suit pour savoir comment distribuer. →À propos du contrôle du volume de diffusion (débit binaire)
• Pour la méthode de compression d'image, reportez-vous à ce qui suit. →Réduire la capacité des données grâce au codage intelligent
• Reportez-vous au manuel d'utilisation pour plus de détails sur chaque méthode de réglage

3.14.2 À propos du contrôle du volume de diffusion (débit binaire)

Les types de modes de livraison suivants sont utilisés pour contrôler la quantité de livr binaire) du flux, et les paramètres sont définis en conséquence. Vous pouvez également u codage intelligent, tel que [Smart VIQS], pour réduire la quantité de données. Pour plus d'informations sur le contrôle de la quantité de diffusion de flux, consultez ce qui suit. Reportez-vous au manuel d'utilisation pour plus de détails.

→Réduire la capacité des données grâce au codage intelligent

• Débit binaire fixe : Les images H.265 (ou H.264) sont délivrées au débit binaire défini par [Débit binaire (par client) *].

• Débit binaire variable : Les images H.265 (ou H.264) sont diffusées à la fréquence d'images définie par [Fram tout en conservant le niveau de qualité d'image défini par [Image/Confidentialité]. À ce le débit binaire varie dans le cadre du débit binaire maximum défini par [Débit binair

• Réglez la caméra

3.14 Définir le flux d'images

(par client) *]. La capacité d'enregistrement varie en fonction des paramètres [Image/Confidentialité] et de l'état de l'objet.

• Spécifiez la fréquence d'images :
  Les images H.265 (ou H.264) sont diffusées à la fréquence d'images définie par [Fram
  • Livraison au mieux :
  En fonction de la bande passante des réscaux, les images H.265 (ou H.264) sont fou des débits binaires variables dans le cadre du débit binaire maximum défini par [Débit maximum (par client) *].

3.14.3 Réduire la capacité des données grâce au codage intelligent

Le codage intelligent est une technique de compression de données qui optimise le taux compression en réduisant la compression et en augmentant la compression en arrière-plan montrer clairement le visage humain et par objet.

➢ Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres

détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>Cliquer [Image] affiche la configuration de Smart Coding.

Cette image est une image. Ceci est différent de la vue réelle de l'écran.

[VIQS intelligents]

La qualité de l'image de la zone où l'objet (tête, personnes, automobiles et motos) est maintenue à un niveau élevé. Les images autres que les objets sont délivrées de manière maintenir une qualité d'image faible ou moyenne et à réduire la quantité de données.

[Contrôle intelligent de l'image P]

Afin de réduire la quantité de données, la génération de données (macrobloc) est réduite zones autres que celles où les objets (tête, personnes, automobiles et motos) sont affiché

[Contrôle GOP]

Vous pouvez réduire la quantité de données.

3.15 Affichage du moniteur d'alimentation à l'écran

La fonction de surveillance de l'alimentation affiche à l'écran les informations sur l'alimentation actuellement utilisée par la caméra.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramétrage détaillé de la caméra vidéo]>[Maintenance] des menus avancés à gauche>Lorsque les or [Statut] sont cliqués, l'écran contenant les éléments de [Moniteur de puissance] s'affich

1. Affiche l'option [Moniteur de puissance] dans la fenêtre [Statut] d'Maintenance].
2. Si vous appuyez sur [Confirme] dans la section [Moniteur de puissance], la fenêtre [de puissance] apparaît.

- Pour plus d'informations sur les [Moniteur de puissance], reportez-vous au manuel de l'utilisateur.

4. Nettoyer

• Coupez l'alimentation avant de commencer l'opération. Cela pourrait entraîner des blessures.
• Ne pas appliquer ou utiliser de solvants organiques tels que le benzène et diluants. Le boîtier peut se décolorer. Suivez les conseils de prudence lorsqu vous utilisez une feuille chimique.
• Ne desserrez pas et ne retirez pas les vis non spécifiées dans le manuel d'ut

4.1 Nettoyage des vitre avant

• Nettoyer avec du papier de nettoyage pour objectifs (pour nettoyer les appa photo et les lunettes).
  • La vitre avant peut être rayée si de la poussière ou d'autres objets y so S'il est très sale, nettoyez-le à l'eau.

5. Caractéristiques

5.1 Environnement PC requis

CPU: Intel ^ Cœur ^MT Famille de processeurs -Intel ^ Cœur ^MT i5-6500 ou plus -Intel ^ Cœur ^MT i7-6700 ou supérieur recommandé -Intel ^ Cœur ^MT i7-11700 ou supérieur recommandé Mémoire: Recommandé au moins 4 Go (2 Go x 2, double canal) Recommandé au moins 16 Go (8 Go x 2, double canal) Fonction réseau: 10BASE-T/100BASE-TX/1000BASE-T 1 port Fonction sonore: Carte son (pour la fonction vocale) Fonction d'affichage Taille de capture d'image: 1920 x 1080 pixels ou plus d'image: <Lors de l'utilisation d'une taille de capture d'image de 3840 x 2: Surveillance de la taille de capture d'image élevée: 3840 x 2160 pixels ou plus Couleur: 24 bits ou plus de True Color Systèmes d'exploitation Microsoft Windows 11 compatibles: Microsoft Windows 10 Navigateur Internet: Google Chrome ^MT Firefox Microsoft Edge (après Chromium) Autre: Adobe ^ Lecteur ^ Ou Acrobat Reader(Pour visualiser les fichiers PDF)

5.2 À propos du mode de capture d'image et de la tail capture d'image

- Le débit binaire des Débit est limité à [Contrôle de bande passante (débit binaire)] dans les onglets [Réseau] des pages réseau.

- Si l'intervalle de rafraîchissement est court, le débit binaire peut être dépasse fonction de l'objet.

- En fonction du nombre d'utilisateurs simultanés ou de la combinaison de fonctions utilisée, le débit binaire peut être inférieur à la valeur définie. Ce l'image livrée après le réglage.

5.2.1 Taille de capture d'image

C'est la taille de capture d'image. La valeur initiale est soulignée.

WV-X67700-Z3-3/ WV-X67700-Z3L3/ WV-X67701-Z3L3/ WV-X67710-Z3-1/ WV-X67710-Z3-3/ WV-X67710-Z3L1/ WV-X67710-Z3L3/ WV-X67711-Z3L3

Modede capture d'image		Flux(1)Flux	(2)Flux(3)Flux	(4)JPEG(1)		*1	JPEG(2)
16:9 (30 images par seconde)		3840x21602560x1440	3840x21602560x1440*21920x10801280x720640x360320x180	1280x720640x360320x180	1280x720640x360320x180	3840x21602560x14401920x10801280x720640x360320x180	640x360*3
16:9 (25 images par seconde)
	(U N)*1	Max 30(25)fps*5*6	Max 15(12,5)fps	Max 15(12,5) fps	Max 15(12,5) fps	Max 5(4,2)fps*7*8	Max 15(12,5)fps*8
	(B)*1	Max 15(12,5) fps	Max 30(25)fps*5*6	Max 30(25)fps*5*6	Max 30(25)fps*5*6

*1 Seules les mêmes tailles de capture d'image définies pour « Stream(1) », « Stre. « Stream(3) », « Stream(4) » et « JPEG(2) » sont sélectionnables.

5. Caractéristiques

5.2 À propos du mode de capture d'image et de la taille de capture d'image

*2 « 2560x1440 » de « Stream(2) » peut être sélectionné si « Stream(1) » est « 2560x1440 ».

*3 « JPEG(2) » est défini sur [1280x720] si [640x360] n'est pas sélectionné pour l résolution définie dans « Flux(1) », « Flux(2) », « Flux(3) », « Flux(4) » et quatre résolutions sont définies.

*4 Les fréquences d'images maximales de « Stream(1) » à « Stream(4) » sont soit combinaison de (A) soit (B).

*5 Lorsque « 3840 x 2160 » ou « 2560 x 1440 » est sélectionné pour « Strea fréquence d'images sera limitée à un maximum de « 15 ips (12,5 ips) ».

*6 Lorsque « 1280 x 720 » est sélectionné pour « Stream(4) », la fréquence d'immilitée à un maximum de « 15 ips (12,5 ips) ».

*7 Lorsque la taille de capture d'image est « 3840 x 2160 », l'intervalle de rafraî est limité à 1 ips max. et lorsque la taille de capture d'image est « 2560 x l'intervalle de rafraîchissement est limité à 2 ips max. (2,1 ips).

*8 Lorsque [Arrêt] est sélectionné pour [Transmission débit] pour l'ensemble des « Stream(1) », « Stream(2) », « Stream(3) » et « Stream(4) », la fréquence d'im maximale est de 30 ips (25 ips).

WV-X67300-Z4-3/ WV-X67300-Z4L3/ WV-X67301-Z4L3/ WV-X67310-Z4-1/ WV-X67310-Z4-3/ WV-X67310-Z4L1/ WV-X67310-Z4L3/ WV-X67311-Z4L3

Modede captured'image	Flux(1)Flux(2)	Flux(3)Flux(4)	JPEG(1)	JPEG(2)
16:9 (60 images par seconde)	1920x1080	1920x1080			1920x1080
	1280x720	1280x720	1280x720		1280x720
	640x360	640x360	640x360	640x360	640x360	640x360
16:9 (50 images par seconde)	320x180	320x180	320x180	320x180	320x180
	Max 60(50) fps	Max 10(8,3) fps	Max 10(8,3) fps	Max 10(8,3) fps	Max 5(4,2) fps*1	Max 15(12,5) fps*1
16:9 (30 images par seconde)	1920x1080	1920x1080			1920x1080
	1280x720	1280x720	1280x720		1280x720
	640x360	640x360			640x360	640x360
16:9 (25 images par seconde)	320x180	320x180	320x180	320x180	320x180
	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 5(4,2) fps*1	Max 15(12,5) fps*1

WV-X67300-Z4-3/ WV-X67300-Z4L3/ WV-X67301-Z4L3/ WV-X67310-Z4-1/ WV-X67310-Z4-3/ WV-X67310-Z4L1/ WV-X67310-Z4L3/ WV-X67311-Z4Late)

Modede capture d'image	Flux(1)Flux(2)Flux(3)Flux(4)JPEG(1)JPEG(2)
4:3 (30 images par seconde)	1280x960	1280x960			1280x960
	640x480	640x480	640x480	640x480	640x480	640x480
	320x240	320x240	320x240	320x240	320x240
4:3 (25 images par seconde)	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 5(4,2) fps*1	Max 15(12,5) fps*1
4:3 (15 images par seconde)	2048x1536				2048x1536
		1280x960			1280x960
		640x480	640x480	640x480	640x480	640x480
4:3 (12,5 images par seconde)		320x240	320x240	320x240	320x240
	Max 15(12,5) fps	Max 15(12,5) fps	Max 15(12,5) fps	Max 15(12,5) fps	Max 5(4,2) fps*2	Max 15(12,5) fps

*1 Lorsque [Arrêt] est sélectionné pour [Transmission débit] pour l'ensemble des « Stream(1) », « Stream(2) », « Stream(3) » et « Stream(4) », la fréquence d'im maximale est de 30 ips (25 ips).

*2 Lorsque [Arrêt] est sélectionné pour [Transmission débit] pour l'ensemble des « Stream(1) », « Stream(2) », « Stream(3) » et « Stream(4) », la fréquence d'im maximale est de 15 ips (12,5 ips).

5.2.2 Restrictions

WV-X67700-Z3-3/ WV-X67700-Z3L3/ WV-X67701-Z3L3/ WV-X67710-Z3-1/ WV-X67710-Z3-3/ WV-X67710-Z3L1/ WV-X67710-Z3L3/ WV-X67711-Z3L3

Modede capture d'image	Logiciel d'extension	Stabilisat eur	Codage intelligent	Super Dynamique	Voiture intelligente	Zonede confidentia lité	Suivi automatique
16:9(30/25images par seconde)	Oui*1	Oui*2 *3	Oui Oui	*4	Oui Oui	*5	Oui

1. Caractéristiques

5.2 À propos du mode de capture d'image et de la taille de capture d'image

*1 Lorsque le logiciel d'extension est en cours d'exécution, la fréquence d'images ser limitée à un maximum de « 15 ips (12,5 ips) ».

*2 Lorsque [Stabilisateur] est défini sur [Activé], le paramètre [Super Dynamique] est [

*3 Lorsque [Stabilisateur] est défini sur [Activé], la fréquence d'images sera limitée à maximum de « 15 ips (12,5 ips) ».

*4 Lorsque [Niveau super dynamique] est réglé sur 30 ou plus, la fréquence d'image limitée à un maximum de « 15 ips (12,5 ips) ».

*5 Lorsque [Zone de confidentialité] est défini sur [Activé], la fréquence d'images sera limitée à un maximum de « 15 ips (12,5 ips) ».

WV-X67300-Z4-3/ WV-X67300-Z4L3/ WV-X67301-Z4L3/ WV-X67310-Z4-1/ WV-X67310-Z4-3/ WV-X67310-Z4L1/ WV-X67310-Z4L3/ WV-X67311-Z4L3

Modede capture d'image	Logiciel d'extension	Stabilisat eur	Codage intelligent	Super Dynamique	Voiture intelligente	Zonede confidentia lité	Suivi automatique
16:9(60/50 images par seconde)	Non Oui	*1	Oui Non	Oui Oui	Non
16:9(30/25 images par seconde)	Oui Oui	*1	Oui Oui	Oui Oui	Oui
4:3 (30/25 images par seconde)	Oui Oui	*1	Oui Oui	Oui Oui	Oui
4:3(15/12,5 images par seconde)	Non Oui	*1	Oui Oui	Oui Oui	Non

*1 Lorsque [Stabilisateur] est défini sur [Activé], le paramètre [Super Dynamique] est [

5.3 DORI

WV-X67700-Z3-3/ WV-X67700-Z3L3/ WV-X67701-Z3L3/ WV-X67710-Z3-1/ WV-X67710-Z3-3/ WV-X67710-Z3L1/ WV-X67710-Z3L3/ WV-X67711-Z3L3

	LARGE TÊLÊ
Détecter (25 ppm/8 ppf)	127.8 m 3519.7 m
	419.3 ft 11547.6 ft
Observer (62,5 ppm/19 ppf)	51.1 m 1407.9 m
	167.7 ft 4619.0 ft
Reconnaître (125 ppm/38 ppf)	25.6 m 703.9 m
	83.9 ft 2309.5 ft
Identifier (250 ppm/76 ppf)	12.8 m 352.0 m
	41.9 ft 1154.8 ft

WV-X67300-Z4-3/ WV-X67300-Z4L3/ WV-X67301-Z4L3/ WV-X67310-Z4-1/ WV-X67310-Z4-3/ WV-X67310-Z4L1/ WV-X67310-Z4L3/ WV-X67311-Z4L3

	LARGE TÉLÉ
Détecter (25 ppm/8 ppf)	59.1 m 2315.7 m
	194.0 ft 7597.6 ft
Observer (62,5 ppm/19 ppf)	23.7 m 936.3 m
	77.6 ft 3039.0 ft
Reconnaître (125 ppm/38 ppf)	11.8 m 463.1 m
	38.8 ft 1519.5 ft
Identifier (250 ppm/76 ppf)	5.9 m 231.6 m
	19.4 ft 759.8 ft

5.4 Performances de livraison

• Jusqu'à 14 utilisateurs sont accessibles en même temps.
  • La bande passante maximale est de 50 Mbps.

5.5 Logiciel d'extension (application IA)

Informations sur le nombre et la capacité des logiciels d'extension (applications) pouvant é installés.

WV-X67700-Z3-3/ WV-X67700-Z3L3/ WV-X67701-Z3L3/ WV-X67710-Z3-1/ WV-X67710-Z3-3/ WV-X67710-Z3L1/ WV-X67710-Z3L3/ WV-X67711-Z3L3

Nombre d'applications installables	Capacité ROM Capacité de la RAM
3 150 MB 250 MB

WV-X67300-Z4-3/ WV-X67300-Z4L3/ WV-X67301-Z4L3/ WV-X67310-Z4-1/ WV-X67310-Z4-3/ WV-X67310-Z4L1/ WV-X67310-Z4L3/ WV-X67311-Z4L3

Nombre d'applications installables	Capacité ROM Capacité de la RAM
2 100 MB 100 MB

Pour connaître l'état et les restrictions de prise en charge des logiciels (applications IA) les plus récents, veuillez consulter les informations techniques sur notre site Web.

→Site d'informations techniques

Logiciels(applicationsIA)Pré-installerStatutd'assistance
IA-VMD Oui Prise en charge
Protection de la vie privée l'IA	Npar Prise en charge
Détection de visage par IA	Non Prise en charge
Détection de personnes par	IA Oui Prise en charge
Détection de véhicule par	IA Non Prise en charge
Détection IA sans masque	Non Non supporté
Détection d'occupation par	IA Non Prise en charge
Détection de changement de scène par IA	Non Prise en charge

5.6 Lampe

① Indicateur LINK (orange)
② Indicateur ACT (vert)

5.6.1 Allumage de la lampe

Indicateur LINK

Quand la communication avec les appareils connectés devient possible

- La LED orange est allumée

1. Caractéristiques

5.7 Bouton

Indicateur ACT

Lorsque la caméra envoie et reçoit des données

- La LED verte clignote (accessible)

5.7 Bouton

① INITIAL SW (Commutateur initial)

5.8 Câble

① Câble E/S (option: WV-QCA502)
② Câble Ethernet avec fiche RJ45 (catégorie 5e ou supérieure, fils rectilignes, tous les (8 broches), moins de 100m {328 feet})

6. Autre

6.1 Initialiser

Vous pouvez initialiser l'unité principale en appuyant sur le bouton INITIAL SW (Commuta initial). Pour la position du commutateur initial (INITIAL SW), reportez-vous à ce qui sur →Bouton

1. Coupez l'alimentation de ce produit.
2. Allumez ce produit tout en appuyant sur l'interrupteur INITIAL SW (Commutateur initia

3. Appuyez sur le bouton INITIAL SW (Commutateur initial) pendant 15 secondes ou plus la mise sous tension.

4. Relâchez le INITIAL SW (Commutateur initial)

- Environ deux minutes plus tard, ce produit est démarré et les paramètres contenan paramètres réseau sont initialisés. Si cela ne démarre pas normalement, réessayez.

6.2 Vérifiez la version du logiciel

Les fonctions de cette machine sont implémentées dans un logiciel. Nous vous recommand vérifier d'abord la version actuelle du logiciel en cas de problème avec le fonctionnement l'ordinateur.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>[Maintenance] des menus Avancés à gauche>Cliquer sur les ongl [Mise à niveau] affiche la fenêtre de gestion des versions.

1. Vérifiez les versions du logiciel avec [Version du micrologiciel]

• La version actuelle du logiciel peut être vérifiée.

Les versions mises à jour du logiciel peuvent contenir des modifications liées problèmes spécifiques.

6.3 Logiciel de mise à niveau

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Maintenance] des menus Avancés à gauche>Lorsque vous cliques les onglets [Mise à niveau], la fenêtre de mise à niveau du logiciel s'affiche.

1. Téléchargez le dernier logiciel sur le PC
2. Cliquez sur Sélectionner les fichiers pour spécifier le logiciel que vous avez téléchargé cliquez sur [Exécuter].

• Utilisez un PC sur le même sous-réseau que la machine pour mettre à ni version.
  • N'éteignez pas l'ordinateur pendant la mise à niveau de la version. N'effectu aucune opération tant que la mise à niveau de la version n'est pas termin
• Assurez-vous de vérifier la version après la mise à niveau. Supprimez égalen fichier Internet temporaire.

6.4 Ordre de réglage lors du réglage de la qualité de l'

Il est recommandé de définir les paramètres de qualité d'image dans l'ordre suivant : Ré visibilité → Réglage de la couleur → Suppression du bruit.

1. Ajuster la visibilité

- [Mode de contrôle de la lumière], [Automatique intelligent], [Super dynamique], [Niveau de contraste], [Compensation de lumière élevée (HLC)], [Extension adaptive des nois [Extension adaptative des hautes lumières], [Gain maximum], [Obturation maximale], [Niveau de tension constante de signal]

1. Ajuster la couleur

• [Balance des blancs], [Niveau de gain de chrominance]

1. Supprimer le bruit

• [Réduction du bruit numérique], [Niveau de netteté]

Reportez-vous au manuel d'utilisation pour plus de détails sur chaque fonction

1. Autre

6.6 Ajustement de la luminosité des objets (scènes sombres)

• La fonction de réglage de la qualité de l'image peut s'influencer mutuellement

• Si nécessaire, ajustez le niveau de luminosité de l'écran.

6.5 Réglage de la luminosité des objets (scènes lumineuses

6.5.1 Réglage de la luminosité

Ajustez la luminosité de l'objet.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez la [Luminosité] de [Qualité d'image]

- Un déplacement dans la direction [+] éclaircit l'image.

- Déplacez-vous dans la direction [-] pour assombrir l'image.

[-]

Produire des

images plus

sombres

6.6 Ajustement de la luminosité des objets (scènes sombres)

6.6.1 Ajuster le gain maximum

Dans les scènes sombres, l'image devient plus lumineuse en augmentant le gain maximum.

1. Autre

6.6 Ajustement de la luminosité des objets (scènes sombres)

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Gain maximum] sur [+]

Gain maximum : 6 Gain maximum : 11

6.6.2 Ajuster l'obturateur maximum

L'augmentation de l'obturation maximale rend les images plus lumineuses.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Obturateur maximum]

- La sélection de [Obturateur maximum] plus longue que [Max 1/30s] éclaircit l'image quantité de lumière entrée augmente.

L'augmentation de l'obturation maximale augmente le flou.

Obturation maximale :

1/30

Obturation maximale :

4/30

805-20 1.3757 满60% 54988 805-205 111-833 106,833 4880 1017 45235

1. Autre

6.7 Réduire le scintillement blanc et le noircissement de l'écran

6.7 Réduire le scintillement blanc et le noircissement de l'écran

6.7.1 Définir Super Dynamique

Lorsque Super Dynamic est réglé sur ON, les zones claires et sombres sont reproduites fidèlement, même lors de la prise de vue dans un endroit présentant une grande différer luminosité.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez [Super Dynamique] sur [Activé]

Réglez [Super Dynamic] sur [Off] lorsque les phénomènes suivants sont observen fonction des conditions d'éclairage.

-En cas de scintillement ou de changement de couleur -Bruit dans la zone lumineuse de l'écran

Super dynamique : désactivé Super dynamique : activé

6.7.2 Régler la compensation du rétroéclairage

En réglant [Correcteur de rétroéclairage], l'obscurité de l'objet intérieur est supprimée (obje, intérieur plus lumineux).

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.

1. Réglez sur [Compensation de contre-jour (BLC)] dans [Super Dynamic] [BLC/HLC]

2. Autre

6.7 Réduire le scintillement blanc et le noircissement de l'écran

Si [Super Dynamic] est réglé sur [On] ou [Intelligent Auto] est réglé sur [Compensation du contre-jour] ne peut pas être réglé.

Correction du rétroéclairage : désactivée Correction du rétroéclairage : activé Nivcau : 16

6.7.3 Régler la compensation de lumière élevée

En réglant [Compensation de lumière élevée (HLC)], les lumières vives telles que les pha voiture suppriment la luminosité de l'objet.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], I fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [Compensation de lumière élevée (HILC)] dans [Super Dynamic]–[BLC/HILC]

[Compensation de lumière élevée (HLC)] peut être réglé uniquement lorsque Si Dynamic et Intelligent Auto sont désactivés.

Compensation de lumière élevée : Désactivé Compensation de lumière élevée : activée ZR 204

1. Autre

6.7 Réduire le scintillement blanc et le noircissement de l'écran

6.7.4 Ajuster l'étirement adaptatif du noir

Ajustez l'Êtendue noire adaptative] pour éclaireir les zones sombres des images.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez les niveaux de [Réglage détaillé] [Étendue noire adaptative] sur [+]

Niveau : 128 Niveau : 255

6.7.5 Ajustez le [Niveau du socle]

Ajustez le [Niveau de tension constante de signal] pour régler le niveau de noir de l'in

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez le niveau du socle du [Paramétrage détaillé].

2. Un déplacement dans la direction [+] éclaircit l'image.

3. Déplacez-vous dans la direction [-] pour assombrir l'image.

[+] direction

Éclaircir l'image

6.8 Ajuster le contraste de l'objet

6.8.1 Ajuster le contraste

En ajustant le [Niveau de contraste] pour augmenter le contraste entre les images claires sombres, la visibilité de l'objet avec moins de contraste peut être améliorée.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez les niveaux de [Paramétrage détaillé] [Niveau de contraste] sur [+]

Niveau : 128 [+] direction

Augmenter le contraste

6.9 Réduire le scintillement

Les scintillements sont automatiquement corrigés en utilisant le [Mode de contrôle de la

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Scène intérieure (50 Hz)] ou [Scène intérieure (60 Hz)] pour [Mode de de la lumière].

• Utilisez 50 Hz/60 Hz selon la région.

6.10 Réduire le flou de l'objet (scènes lumineuses)

6.10.1 Définir l'auto intelligente (niveau de priorité au mouvement)

Grâce à [Auto intelligent], l'appareil photo identifie les objets avec des scènes (contre-jou extérieur, scènes de nuit, etc.) et les mouvements du visage des personnes. L'appareil p'ajuste automatiquement la quantité, le gain, la vitesse d'obturation et le contraste de la entrant dans l'appareil photo par les objectifs de l'appareil photo pour faciliter la vision en mouvement.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez le [Niveau de priorité visage (Luminosité)] et le [Niveau de priorité mouvemen (Déclencheur)] avec [Auto intelligent] réglé sur [Activé].

- En ajustant dans la direction [+] , le flou de l'objet sera réduit.

L'augmentation du niveau dans un environnement à faible éclairage augmente le bruit.

Désactivé (personne floue) Activé (moins de flou)

6.10.2 Ajuster l'obturateur maximum

Le raccourcissement de l'obturation maximale réduit le flou.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. La sélection d'un [Obturateur maximum] plus court que [Obturateur max. 1/30 s]

2. Autre

6.11 Réduire le flou des objets (scènes sombres)

- Si [Obturateur maximum] est réglé sur une durée plus courte que [Obturation max. le flou est réduit.

Dans des environnements à faible éclairage, raccourcir l'obturateur maximum assombrit l'objet et augmente le bruit.

Obturation Obturateur maximale : maximum :

1/30 1/250

6.11 Réduire le flou des objets (scènes sombres)

6.11.1 Ajuster la réduction du bruit numérique

Réduire les effets de la réduction du bruit en réglant la [Réduction du bruit numérique] flou.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez la [Réduction du bruit numérique] dans la direction [-].

Si l'effet de réduction du bruit est réduit, le bruit augmentera.

Niveau : 128 Niveau : 100

Réduire le flou

6.12 Affiner le contour du sujet

6.12.1 Ajuster le niveau de netteté

Ajustez le [Niveau de netteté] pour affiner le contour des images.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Niveau de netteté] sur [+]

Niveau : 10 Niveau : 31

Affiner le contour de l'image

6.13 Ajuster la couleur

6.13.1 Ajuster la densité des couleurs

Ajustez le [Niveau de gain chromatique] pour régler l'obscurité.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez le [Niveau de gain chromatique] dans [Réglage de base] ou [Paramétrage détaï • Si vous déplacez le curseur dans la direction « + », les couleurs deviendront for vives. • Si vous déplacez le curseur dans la direction « - », les couleurs deviendront att

    subgraph Input
    F["Input Image: -, +"]
    end

    subgraph Transformation
    G["Transformation Arrow"]
    end

    subgraph Output
    H["Output Image: -, +"]
    end

    style A fill:#f9f,stroke:#333
    style F fill:#ccf,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333

6.13.2 Ajuster la balance des blancs

Si la couleur est affectée par une lampe au sodium, utilisez [Balance des blancs] pour couleur.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [ATW2] dans [Balance des blancs]

• La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium

Effet de la lampe au sodium Aucun effet de la lampe au

sodium 615 23 11F 58 1X1 27 10K E53 14B Wall 43261 16J 19 12F 24 10F 52 C452 36

6.14 Réduire le bruit des objets (scènes lumineuses)

6.14.1 Ajuster le niveau de netteté

Le réglage du [Niveau de netteté] pour rendre les images douces réduit le bruit autour

➢ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de

1. Autre

6.15 Réduire le bruit des objets (scènes sombres)

l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Niveau de netteté] dans la direction [-].

Niveau : 31 Niveau 5

Adoucir le contour de

l'image

6.15 Réduire le bruit des objets (scènes sombres)

6.15.1 Ajuster la réduction du bruit numérique

En ajustant la [Réduction du bruit numérique] et en augmentant les effets de la réductie le bruit est réduit.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez la [Réduction du bruit numérique] sur [+]

L'augmentation des effets de réduction du bruit augmente le flou.

Niveau : 90 Niveau : 255

Reduire le bruit

Vérifiez les symptômes sur ce tableau avant de demander une réparation.

Contactez le revendeur auprès duquel vous avez acheté la montre si vous ne récupérez de ces problèmes ou si vous présentez des symptômes autres que ceux répertoriés dans tableau.

PhénomèneCauseContre-mesuresRéférence
Le serveur n'est pas pour l'alimentation sous tension/ ne pa être allumé	PoE++•PoE++ (conforme à norme IEEE802.3bt) selon l'environnement d'exploitation.L'alimentation n'est peut-être pas sélectionnée.•Certains dispositifs d'alimentation pouvant connecter plusieurs terminaux PoE++ ne fourniront pas d'alimentation si l'alimentation totale dépasse la limite.	•Sélectionnez l'une des options suivantes en fonction de la température de fonctionnement.90 W PoE++ : -50 °Cà +65 °C60 W PoE++ : -30 °Cà +65 °C•Reportez-vous au manuel d'instructions de l'alimentation PoE++.	Installation
	Pour alimentation 100V à 240 V AC/AC/ 24 V DC•Le câble d'alimentation est-il correctement connecté à l'alimentation électrique qui répond aux spécifications de la machine ?•Le connecteur étanche du bloc d'alimentation est-il correctement assemblé et solidement fixé à la machine ?	24 VVérifiez s'il est connecté.•Assurez-vous que les connecteurs sont câblés et solidement fixés au serveur.
La caméra n'est pas orientée vers la position définie.	La caméra peut être désorientée par rappods à la position définie	La position est commandors de l'exécution d'actualisation de la position. Lorsque l'actualisation de la position est définie avec la fonction de planification, l'écart de direction de la caméra peut être corrigé périodiquement. Dans certains cas, réinitialisez la position prédéfinie.Déplacer le préréglage dans un environnement inférieur à -40 °C peut provoquer un déplacement.Le PT peut être amélioré en limitant vitesse maximale de panoramique/inclinaison.Par exemple, vitesse maximale de panoramique/inclinaison 50°/s	Méquel de l'Utilisateur deManuel de l’Utilisateur la
La caméra s’arrête pendant le fonctionnement PAN/TILT et la machine émet des	La caméra a peut-être mal alignée.sons.	Dans les onglets [Initialisation] des menus Avancés, actualisez les positions.	Manuel de l’Utilisateur
Faire pivoter automatiquement la caméra	Le bruit peut avoir effet.	Vérifiez le bruit externe.	Manuel de l’Utilisateur
	L’opération de rafraîchissement de position peut être effectuée automatiquement pour augmenter la précision de position de PAN, TILT et ZOOM lors d’un démarrage basse température.Toutefois, ce n’est un échec.	-àpas	-
Le voyant LINK ne s’allume pas en oranget-il correctement lorsque le câble réconnecté à la machinéchénet.		•Connectez correctement le câble finchénet.	-
est connecté.	•Le hub ou le rout auquel la machine connectée fonctionne-t-il correctement ?•Le câble Ethernet connecté à la machinêtre câble Ethernet.	Vérificz que votre est routeur fonctionne correctement.Remplacez par un est-il cassé ?	hub
Le bruit de fonctionnement de la caméra est trop for fonctionnement de la caméra.	Ceci est amélioré et ajustant la vitesse fonctionnement de la caméra.	Diminuez la vitesse de caméra.	-de
Générer du bruit d'entrée audio	des éléments suivant peuvent être envisagées amélioré,• La mise à la terre la caméra, du hub commutation et des équipements périphériques n'est pas mise à la terre.• Les lignes électriques, etc. sont connectées à proximité.• Il existe à proximité des équipements qui génèrent de forts champs électriques et magnétiques (tels que des antennes de transmission de télévision et de radio, des moteurs de climatiseurs, des transformateurs de puissance, etc.).	Si le périphérique n installationconductez une sortie audio avec une faible impédance de sortie.
La saleté adhère à vitre avant, ce qui difficile la visualisation des conditions du sider.	L'elimination des pre-tidules de pluie la vitre avant peut stider.	Exécutez la fonction wiper pour éliminer facilement les grains pluie de la vitre avant.	—
Mise au point automatique (AF) incorrecte	La mise au point ne pas être ajustée automatiquement dans les emplacements ou objets suivants.	ajustez la mise au point manuellement depuis le haut de l'écran du logiciel.	—

PhénomèneCauseContre-mesuresRéférence
	• Il y a un grand mouvement.• Grande variation de l'intensité de l'éclairage• Faible éclairement• Soyez extrêmement lumineux ou réfléchissant• Au-dessus des fenêtres• Emplacements où la vitre avant est sujette à la contamination.• Les murs blancs et autres lumières et ténèbres sont faibles.• Le clignotement est sévère.

6.17 Précautions d'utilisation

- Impact sur l'image/la qualité de l'image

La qualité de l'image peut se détériorer ou l'image peut être difficile à voir dans le d'installation ci-dessous.

- Dans le cas de gouttes de pluie adhérant au vitre avant en raison du vent en

- Lorsque la neige adhère au vitre avant en raison du vent lors de l'accumulation de degré d'adhérence de la neige dépend de la quantité de neige tombée et de la qu'neige)

- Contamination du vitre avant due à la poussière présente dans l'air ou aux gaz d'éc des automobiles

- Lumière LED IR/ Lumière LED blanche Lorsque la rosée se condense sur les fronts De la condensation peut se former sur la lumière LED blanche de la lumière LED

l'installation ou pendant l'utilisation. Ce n'est pas un dysfonctionnement. La condensation peut être éliminée en allumant l'appareil photo. La lumière LED IR/lumière LED blanch éteinte pendant environ 2 heures et la condensation de rosée disparaît en 10 minutes

- Utilisation dans des environnements à basse température

Ce produit est équipé d'une unité de chauffage interne pour une utilisation dans les froids.

Le chauffage s'allume automatiquement lorsque la température extérieure descend en dess de 5° C {41 ° F} et s'éteint lorsqu'elle dépasse 10° C {50 ° F}.

Lorsque ce produit est installé et utilisé à des températures inférieures à -20 °C {- démarrage peut prendre du temps car la caméra attendra d'être réchauffée en interne chauffage interne juste après la mise sous tension.

De plus, la caméra peut ne pas fonctionner correctement si elle est installée et utilise environnement où la température est inférieure à -25 °C{-13 °F}. Dans ce cas, att environ 2 heures ou plus jusqu'à ce que la caméra soit préchauffée. Ensuite, remettez tension.

À mesure que la caméra se réchauffe, la neige ou le givre accumulé sur le couvercle fondra. Toutefois, il se peut qu'il ne soit pas dégivré du couvercle en fonction de l'température ambiante ou des conditions météorologiques.

Lorsqu'il est utilisé à basse température, l'humidité adhérant au caoutchouc de l'essuie peut geler et devenir difficile à déplacer.

- Batteries

La batterie est intégrée à l'appareil. Ne laissez pas la batterie dans un environnement une chaleur excessive provenant du soleil ou du feu.

- Ne touchez pas les vitre avant.

S'il est sale, la qualité de l'image peut se détériorer.

- Lorsque "WARMING UP-PLEASE WAIT" s'affiche sur l'écran pendant l'utilisation

La température intérieure de l'appareil est basse. Attendez que l'intérieur se réchauffe que la machine redémarre automatiquement. S'il te plaît attend un moment.

- Si la machine n'est plus utilisée, ne la laissez pas sans surveillance et doit être ret

- Utilisation de Wiper

N'utilisez pas Wiper sauf en cas de pluie/neige ou lorsqu'un Washer est utilisé. Lorsou utilisé dans des conditions sèches, le caoutchouc de Wiper s'use. Notez que Wiper s' automatiquement après 5 minutes.

- Consommables

Les pièces suivantes sont des consommables. Remplacez la montre par une nouvelle en fonction de sa durée de vie. La durée de vie varie en fonction de l'environnement

conditions d'exploitation. La durée de vie est une indication approximative en cas d'uti à +35 °C.

- Objectif, moteur PAN, moteur TILT, Câble coaxial à fils fins pour TILT, engrenage principal PAN, engrenage principal TILT, réducteur : environ 3,7 million de cycles, ventilateur de refroidissement : environ 52 000 heures, bague collectrice : environ 3 million de cycles, caout. es.-glac : environ 0,12 million de cycles (environ 2 ans), d'essuie-glace : environ 0,8 million de cycles

* Si l'opération de mouvement de position réglée se poursuit pendant une longue périola poussière peut s'accumuler sur la bague collectrice. L'actualisation de la position être évitée périodiquement (environ une fois par semaine) en définissant un calendrie Pour plus d'informations sur la bague collectrice de ce produit, reportez-vous à no Web d'informations techniques .

- Objectif/platine

Si l'objectif ou le plateau tournant ne fonctionne pas pendant une longue période, la de la graisse appliquée à l'intérieur peut augmenter et le produit peut ne pas bouger périodiquement l'objectif ou la table rotative panoramique ou actualisez la position périodiquement.

- Installation dans les zones côtières

- Surtout lors de l'installation du serveur dans une zone côtière ou dans un endroit déneigeur est pulvérisé et non exposé à l'eau de pluie, il est recommandé de nette régulièrement le serveur en le rinçant à l'eau pour éliminer la salinité qui y adhère - Lors de l'installation de l'appareil dans une zone côtière ou dans une zone où un fonte de neige est pulvérisé, inspectez périodiquement l'état de l'appareil. (Remplacez pièces si nécessaire.)

- Logiciels open source

- Ce produit contient un ouvrir le logiciel source licence sous la norme GPL (Licence Public GNU), la norme LGPL (licence moins grand public GNU), etc.

- Les clients peuvent reproduire, distribuer et modifier le code source du logiciel sous de Licence GPL et/ou de Licence LGPL.

- Pour plus de détails concernant les licences et le code des logiciels open source, "Cliquez ici pour des informations OSS" sur la page "Support" du menu de configue ce produit et lire le contenu affiché.

- Veuillez noter que nous ne répondrons à aucune demande concernant le contenu du source.

- droits d'auteur

À part le logiciel de source ouverte autorisé sous GPL/LGPL et cetera, la distributio

reproduction, le démontage, la compilation inverse et l'ingénierie inverse du logiciel four avec ce produit sont formellement interdits. En outre, l'exportation de n'importe quel fourni avec ce produit violant les lois d'exportation est interdite.

- Pour les marques et marques déposées

• Microsoft, Windows, Windows Media, Internet Explorer, Microsoft Edge et ActiveX sor marques déposées ou des marques commerciales de Microsoft Corporation aux États-Un et dans d'autres pays.
• Intel, Intel Core est une marque commerciale d'Intel Corporation ou de ses filiales États-Unis et/ou dans d'autres pays.
• Adobe, Acrobat Reader et Adobe Reader sont des marques commerciales d'Adobe.
• iPad et iPhone sont des marques commerciales d'Apple Inc., déposées aux États-Unis dans d'autres pays.
• Android et Google Chrome sont des marques commerciales de Google LLC.
• Firefox est une marque commerciale de la Fondation Mozilla aux États-Unis et dans d'autres pays.
• QR Code est une marque déposée de DENSO WAVE CORPORATION.
• Les autres noms de sociétés et noms de produits décrits dans ce manuel sont des commerciales ou des marques déposées de chaque société.

6.18 Clause de non-responsabilité

EN AUCUN CAS, i-PRO Co., Ltd. NE SERA RESPONSABLE ENVERS TOUTE PART OU TOUTE PERSONNE, À L'EXCEPTION DU REMPLACEMENT OU DE L'ENTRETIER RAISONNABLE DU PRODUIT, DANS LES CAS, Y COMPRIS MAIS SANS LIMITATION CI-DESSOUS :

1. TOUTE PERTE OU DOMMAGE, Y COMPRIS SANS LIMITATION, DIRECTS OU INDIRECTS, SPÉCIAUX, CONSÉCUTIFS OU EXEMPLAIRES, DÉCOULANT DE OU LIÊS AU PRODUIT ;

2. TOUT INCONVENANCE, PERTE OU DOMMAGE CAUSÉ PAR UNE UTILISATION INAPPROPRIÉE OU UN FONCTIONNEMENT NÉGLIGENT DE L'UTILISATEUR ;

3. TOUS LES DYSFONCTIONNEMENT OU PROBLÈMES PROVENANT D'UN DÉMONTAGE, D'UNE RÉPARATION OU D'UNE MODIFICATION NON AUTORISÉE DU PRODUIT PAR L'UTILISATEUR, QUELLE QUE SOIT LA CAUSE DU DYSFONCTIONNEMENT OU DU PROBLEME ;

4. INCONVENIENCE OU TOUTE PERTE SURVENANT LORSQUE LES IMAGES NE

SONT PAS AFFICHIÉES, EN RAISON DE TOUTE RAISON OU CAUSE, Y COMPR TOUTE DÉFAILLANCE OU PROBLÈME DU PRODUIT ;

1. TOUT PROBLÈME, INCONVENIENTS CONSÉCUTIFS, OU PERTE OU DOMMAGE, RÉSULTANT DU SYSTÈME COMBINÉ PAR DES APPAREILS DE TIERS ;

2. TOUTE RÉCLAMATION OU ACTION POUR DOMMAGES PROVOQUÉS PAR UNE PERSONNE OU ORGANISATION EN TANT QUE SUJET PHOTOGRAPHIÉ EN RAISC D'UNE VIOLATION DE LA CONFIDENTIALITÉ CONCERNANT L'IMAGE DE LA CAMÉRA D'ASURVEILLANCE OU LES DONNÉES SAUVEGARDÉES, POUR QUELQUE RAISON (Y COMPRIS L'UTILISATION LORSQUE L'AUTHENTICATION DE L'UTILISATEUR SUR L'ÉCRAN DE PARAMÈTRE D'AUTHENTICATION EST DÉSACTIVÉE), DEVENIR PUBLIC OU ÊTRE UTILISÉ À TOUT FIN ;

3. PERTE DE DONNÉES ENREGISTRÉES CAUSÉE PAR TOUTE PANNE (Y COMPRIS L'INITIALISATION DU PRODUIT EN RAISON DE L'OUBLI D'INFORMATIONS D'AUTHENTIFICATION TELLES QUE UN NOM D'UTILISATEUR ET UN MOT DE PASSE) ;

Limitation de responsabilité

CETTE PUBLICATION EST FOURNIE « EN L'ÉTAT » SANS GARANTIE D'AUCUNE SORTE, EXPRESSE OU IMPLICITE, Y COMPRIS MAIS SANS LIMITATION, LES GARANTI IMPLICITES DE QUALITÉ MARCHANDE, D'ADAPTATION À UN USAGE PARTICULIER O DE NON-VIOLATION DES DROITS D'UN TIERS.

CETTE PUBLICATION PEUT CONTENIR DES INEXACTITUDES TECHNIQUES OU DES ERREURS TYPOGRAPHIQUES. DES CHANGEMENTS SONT AJOUTÉS AUX INFORMATIONS PRÉSENTÉES, À TOUT MOMENT, POUR L'AMÉLIORATION DE CETTE PUBLICATION ET/OU DU(S) PRODUIT(S) CORRESPONDANT(S).

6.19 RELATION RÉSEAU

Cet équipement étant connecté au réseau, il peut être endommagé comme suit.

① Fuite ou fuite d'informations via la machine
② Exploitation malveillante de l'Avion par un tiers malveillant
③ Interférence ou arrêt de l'Avion par un tiers malveillant

Afin de prévenir de tels dommages, prenez des mesures de sécurité du réseau adéquates, notamment les mesures suivantes sous la responsabilité du client.

• Utilisez la machine sur un réseau sécurisé utilisant des pare-feu, etc.
• Confirmez que les virus informatiques et les programmes malveillants sont régulièrement vérifiés et exterminés lorsque l'ordinateur est connecté au système.
• Utilisez l'authentication des utilisateurs, définissez des noms d'utilisateur et des mots d'passes et limitez les utilisateurs pouvant se connecter pour vous protéger contre les a non autorisées.
• Pour empêcher les données d'image, les informations d'authentication (nom d'utilisateur, de passe), les informations de courrier d'alarme, les informations du serveur FTP, les informations du serveur DDNS, etc., d'être divulguées sur le réseau, des mesures telles restriction de l'accès par authentication de l'utilisateur sont mises en œuvre.
• Tous les navigateurs doivent être fermés après l'accès administrateur à la machine.
• Le mot de passe de l'administrateur est modifié périodiquement. De plus, les informatic d'authentication (nom d'utilisateur, mot de passe) doivent être stockées de manière appropriée afin qu'elles ne soient pas visibles par des tiers.
• N'installez pas l'équipement ou les câbles dans un endroit où ils peuvent être facilement détruits.
