WV-X15501-Z1L - Caméra de surveillance i-PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance réseau
Marque	i-PRO
Modèle	WV-X15501-Z1L
Alimentation	PoE++ (IEEE 802.3bp) ou alimentation CC (accessoire WV-QCA501A)
Résolution max.	3072 x 1728 (16:9) ou 3072 x 2304 (4:3)
Framerate max.	60 ips (50 ips) en 2560x1440 ou 3072x1728 (selon mode)
Zoom optique	10x (modèle Z1L)
Fonctions IA	Détection de personnes, véhicules, visages, occupation, changement de scène, LPR (avec VaxALPR)
Compression vidéo	H.265, H.264, JPEG
Stockage local	Carte mémoire microSD (jusqu'à 512 Go recommandée)
Entrées/sorties alarme	3 entrées (contact sec) et 2 sorties (collecteur ouvert)
Audio	Entrée micro (blanc), sortie ligne (noir)
Sortie vidéo analogique	MONITOR OUT (NTSC)
Connectivité réseau	10BASE-T/100BASE-TX/1000BASE-T (RJ45)
Vision nocturne	Commutation jour/nuit avec éclairage IR intégré
Super Dynamique	Oui, ajustable (niveau 0-255)
Stabilisation d'image	Oui (réduit le flou)
Masquage de zones	Zone de confidentialité (remplissage ou flou)
Sécurité	HTTPS, authentification utilisateur, chiffrement des données
Environnement	Extérieur/intérieur, température de fonctionnement -30°C à +60°C (préchauffage nécessaire)
Nettoyage	Lentille : papier optique ; panneau avant : eau claire, détergent neutre (ne pas essuyer à sec sur modèles ClearSight)
OS supportés	Windows 10/11, navigateurs Chrome, Firefox, Edge (Chromium)
Logiciel de gestion	i-PRO Configuration Tool (iCT), IP Configuration Software

FOIRE AUX QUESTIONS - WV-X15501-Z1L i-PRO

Comment connecter la caméra au réseau ?

Utilisez le logiciel de configuration IP pour détecter automatiquement la caméra. Par défaut, l'adresse IP est obtenue via DHCP. Si nécessaire, définissez une adresse IP fixe (ex: 192.168.0.10). Connectez-vous via un navigateur en entrant l'adresse IP.

Quels sont les prérequis PC pour visualiser les flux ?

Processeur Intel Core i5-6500 ou supérieur (i7 recommandé), 4 Go de RAM (16 Go recommandé), carte réseau 1 Gbit/s, résolution d'écran 1920x1080 ou plus, Windows 10/11 et navigateur récent (Chrome, Firefox, Edge).

Comment configurer la reconnaissance de plaques (LPR) ?

Dans l'onglet Paramètres LPR, ajustez l'angle de vue (vertical 0-30°, roulis ±25°) et utilisez le compteur de pixels pour encadrer la plaque. Définissez la hauteur, la vitesse et activez le mode de capture LPR. Installez l'application VaxALPR (Vaxtor LPR MMC) pour le traitement.

Comment améliorer la qualité d'image la nuit ?

Réglez le mode jour/nuit (IR) sur Automatique 2 (lumière infrarouge activé) ou Automatique 3 (SCC) pour conserver les couleurs en faible luminosité. Augmentez le gain maximum et l'obturateur maximum, et ajustez la réduction du bruit numérique.

Comment réduire le flou sur les objets en mouvement ?

Activez l'option Auto intelligent et augmentez le niveau de priorité mouvement. Raccourcissez l'obturateur maximum (par exemple 1/250 s). Dans les scènes sombres, réduisez la réduction du bruit numérique pour limiter le flou.

Comment enregistrer sur carte SD ?

Insérez une carte microSD formatée. Dans le menu avancé > Basique > Carte mémoire SD, réglez le déclencheur sur Manuel. Depuis la page image en direct, cliquez sur 'Rec. sur SD' puis 'Démarrer'. Pour lire, cliquez sur 'Journal/Lecture'.

Comment sécuriser l'accès à la caméra ?

Activez HTTPS dans les paramètres réseau. Utilisez l'authentification avec un mot de passe administrateur fort. Limitez les utilisateurs et changez le mot de passe régulièrement. Fermez le navigateur après chaque session.

Que faire si la caméra ne démarre pas en hiver ?

La caméra dispose d'un chauffage interne. Si la température est inférieure à -30°C, attendez environ 2 heures de préchauffage avant de remettre sous tension. Un message 'WARMING UP' peut s'afficher.

Comment nettoyer le panneau avant (modèles ClearSight) ?

Lavez d'abord avec de l'eau claire pour enlever les grains. Si nécessaire, utilisez un détergent neutre pour vaisselle et rincez abondamment. N'essuyez jamais à sec, cela endommagerait le revêtement Advanced ClearSight.

Comment réinitialiser la caméra aux paramètres d'usine ?

Éteignez la caméra, puis maintenez enfoncé le bouton INITIAL SET tout en rallumant. Continuez à appuyer pendant au moins 15 secondes. Relâchez : la caméra redémarrera et les paramètres (y compris réseau) seront réinitialisés.

MODE D'EMPLOI WV-X15501-Z1L i-PRO

1.1 Procédures recommandées pour l'installation de ce produit 1

2. Connectez-vous à la caméra 2

2.1 Outil de configuration i-PRO (iCT) 2
2.2 Logiciel de configuration IP 2
2.3 Accéder à la caméra 2
2.4 À propos des pages d'images en direct 4

3. Réglez la caméra 6

3.1 Vérifiez si l'objet est de la bonne taille.
3.2 Ajuster la qualité de l'image 6

3.2.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de l'emploi d'installation et de la zone d'installation. 6
3.2.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage qu installez. 7
3.2.3 Définit le mode de commutation noir et blanc de nuit 8

3.3 À propos des paramètres LPR 9

3.3.1 Réglage de l'angle de vue 10
3.3.2 Réglage des paramètres de l'image 11
3.3.3 Enregistrer un préréglage 12
3.3.4 Utiliser VaxALPR (Vaxtor LPR MMC) 12

3.4 Paramètres d'enregistrement (carte mémoire SD) 13

3.4.1 Installez la carte mémoire SD 13
3.4.2 Enregistrer à l'aide d'une carte mémoire SD 14
3.4.3 Lire les images stockées sur la carte mémoire SD 14

3.5 Ajuster le zoom/mise au point 15
3.6 Set the preset position 15
3.7 Prenez des photos autour de la zone désignée ....
3.8 Masquer certaines images 16

3.9 Identifiez les sons avec l'IA 17

3.10 Enregistrer le son 18

3.11 Configurer des événements 18

3.11.1 Détecter les mouvements d'objets 18

3.12 Améliorer la sécurité des communications 19

3.13 Détecter la falsification des données 19

3.14 Définir la taille de capture d'image et les fréquences d'images ....

3.15 Définir la fonction d'image de superposition 20

3.16 Définir le Débit d'images 20

3.16.1 À propos du réglage du Débit 20

3.16.2 À propos du contrôle du volume de diffusion (débit binaire) 21

3.16.3 Réduire la capacité des données grâce au codage intelligent 21

1. Nettoyer 23

4.1 Nettoyage des lentilles 23

4.2 Nettoyage du panneau avant 23

1. Caractéristiques 25

5.1 Environnement PC requis 25

5.2 À propos du mode de capture d'image et de la taille de capture d'image

5.2.1 Taille de capture d'image 26

5.2.2 Restrictions 32

5.3 DORI 36

5.4 Performances de livraison 37

5.5 Logiciel d'extension (application IA) 37

5.6 Lampe 40

5.6.1 Éclairage de la lampe 41

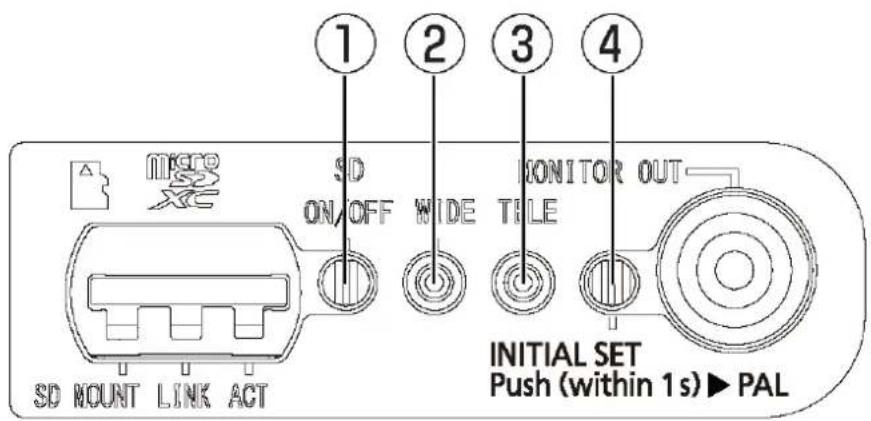

5.7 Bouton 42

5.8 Câble 42

1. Autre 44

6.1 Initialiser 44

6.2 Vérifiez la version du logiciel 44

6.3 Logiciel de mise à niveau 45

6.4 Ordre de réglage lors du réglage de la qualité de l'image
6.5 Réglage de la luminosité des objets (scènes lumineuses)

6.5.1 Réglage de la luminosité 46

6.6 Ajustement de la luminosité des objets (scènes sombres)

6.6.1 Ajuster le gain maximum 46
6.6.2 Ajuster l'obturateur maximum 47

6.7 Réduire le scintillement blanc et le noircissement de l'écran ....

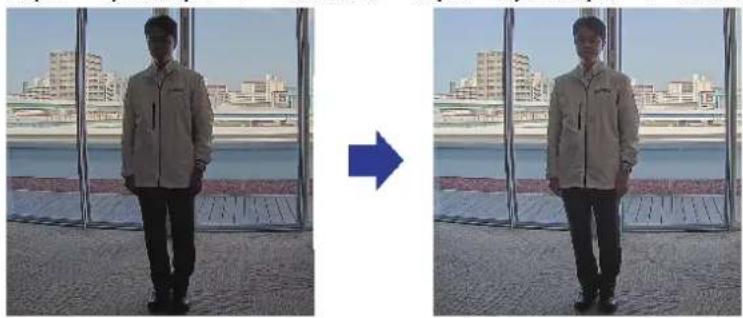

6.7.1 Définir Super Dynamique 48
6.7.2 Régler la compensation du rétroéclairage 48
6.7.3 Régler la compensation de lumière élevée 49

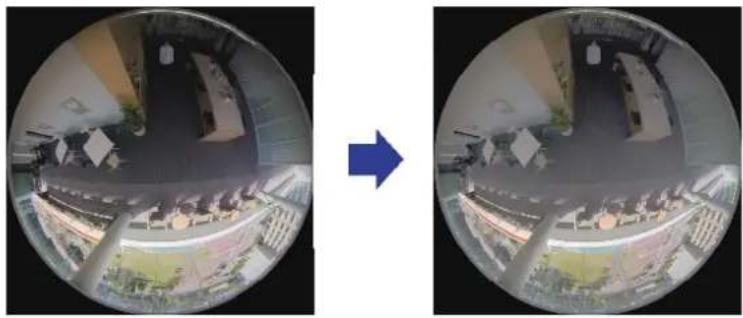

6.7.4 Ajuster l'étirement adaptatif du noir 50
6.7.5 Ajustez le [Niveau du socle] 50

6.8 Ajuster le contraste de l'objet 51

6.8.1 Ajuster le contraste 51

6.9 Réduire le scintillement 51
6.10 Réduire le flou de l'objet (scènes lumineuses) 52

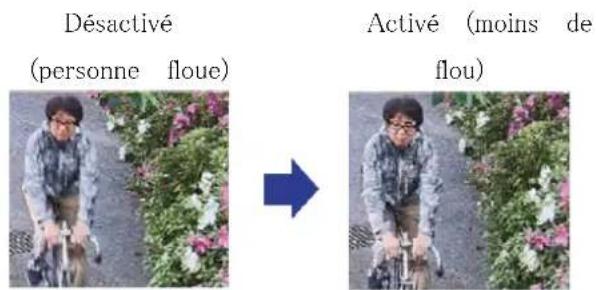

6.10.1 Définir l'auto intelligente (niveau de priorité au mouvement) 52
6.10.2 Ajuster l'obturateur maximum 52

6.11 Réduire le flou des objets (scènes sombres) 53

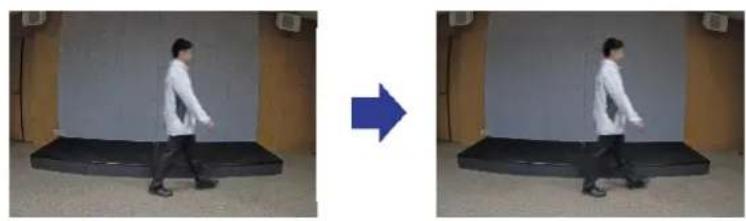

6.11.1 Ajuster la réduction du bruit numérique 5:

6.12 Affiner le contour du sujet 54

6.12.1 Ajuster le niveau de netteté 54

6.13 Ajuster la couleur 54

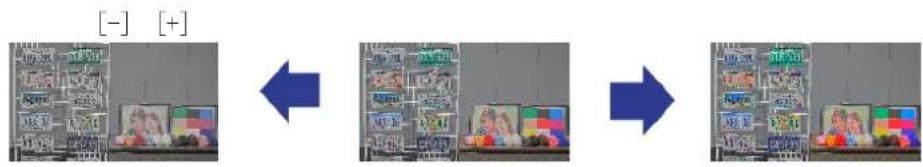

6.13.1 Ajuster la densité des couleurs 54
6.13.2 Ajuster la balance des blancs 55

6.14 Réduire le bruit des objets (scènes lumineuses) 55

6.14.1 Ajuster le niveau de netteté 55

6.15 Réduire le bruit des objets (scènes sombres) 56

6.15.1 Ajuster la réduction du bruit numérique 5

6.16 Réglez la mise au point lors du basculement entre le noir et le blanc. 57

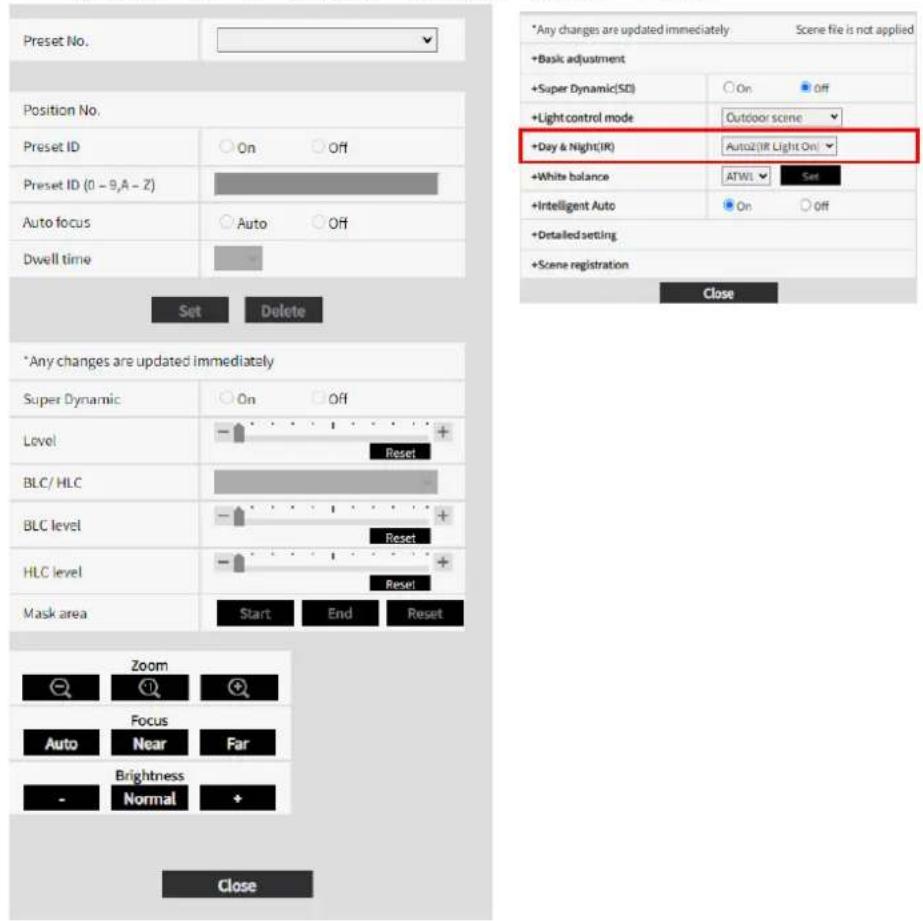

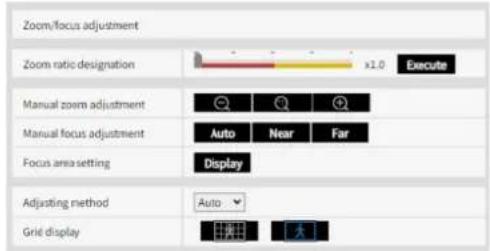

6.16.1 Méthode de réglage de la mise au point pour basculer entre le noir e 57

6.17 Dépannage 60
6.18 Précautions d'utilisation 63
6.19 Clause de non-responsabilité 66

6.20 RELATION RÉSEAU 67

1. Installation

1.1 Procédures recommandées pour l'installation de ce produit

1. Installation

Pour des instructions d'installation détaillées, reportez-vous à ce qui suit : Installation

1.1 Procédures recommandées pour l'installation de ce produit

L'URL de la vidéo est la suivante.

https://www.youtube.com/playlist?list=PLTQfvt0fJHvCg5zJZuOG7hGmSVyAMr8Eu

2. Connectez-vous à la caméra

2.1 Outil de configuration i-PRO (iCT)

Il s'agit d'un outil permettant de gérer le système de surveillance d'images en un coup

Pour plus d'informations sur l'outil de configuration i-PRO (iCT), consultez le Web d'informations techniques à l'adresse .

→Cliquez ici pour plus d'informations sur l'outil de configuration i-PRO

2.2 Logiciel de configuration IP

Les caméras ou enregistreurs sur le même réseau peuvent être automatiquement détectés configurés dans le réseau.

Pour plus d'informations sur le logiciel de configuration IP, consultez le site d'informations techniques à l'adresse .

→Cliquez ici pour plus d'informations sur le logiciel de configuration IP

2.3 Accéder à la caméra

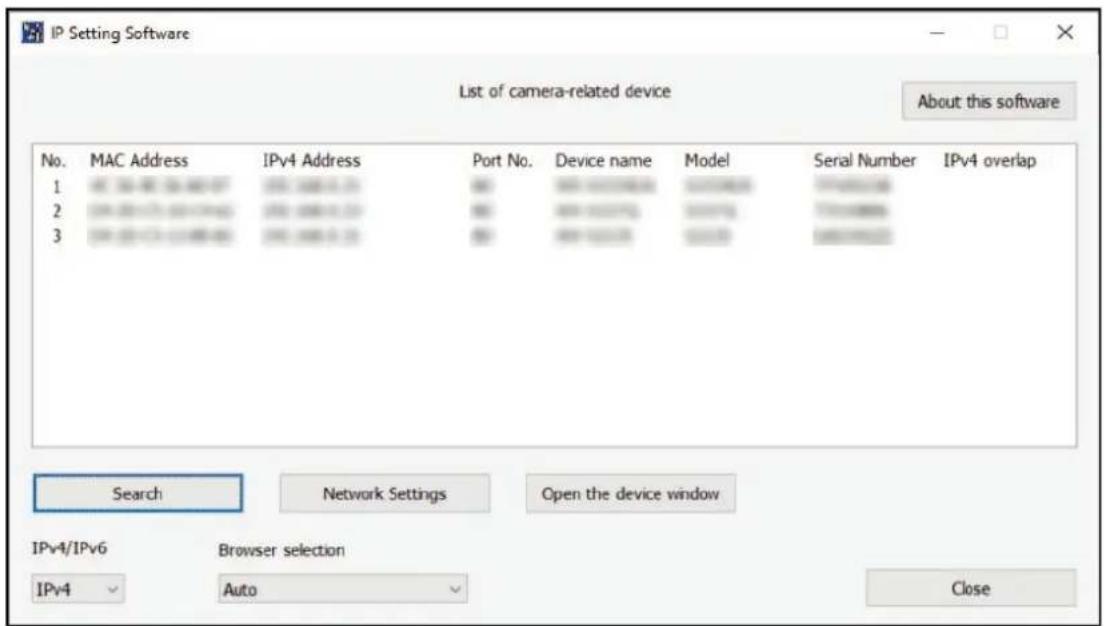

1. Lancez un logiciel de configuration IP

- Le numéro de modèle et l'adresse MAC de la caméra détectée sont affichés.

• La valeur par défaut pour [Paramètres réseau] est [DHCP].

1. Connectez-vous à la caméra

2.3 Accéder à la caméra

• Si vous ne parvenez pas à obtenir une adresse IP du serveur DIICP, défi l'adresse IP sur 192.168.0.10.

1. Double-cliquez sur l'adresse IP de la caméra

2. Le navigateur démarre et l'écran d'enregistrement de l'administrateur s'affiche.

3. Vous devez vous inscrire en tant qu'administrateur.

1. Entrez le nom d'utilisateur et le mot de passe de l'administrateur

• L'écran de réglage de la langue, de la date et de l'heure s'affiche.

1. Définir la langue, la date, l'heure et l'écran

- Vous pouvez définir la langue, la date et l'heure et modifier la couleur d'arrière-plan de l'écran et la disposition du panneau de commande.

1. Appuyez sur [Régler]

- Les pages d'images en direct s'affichent.

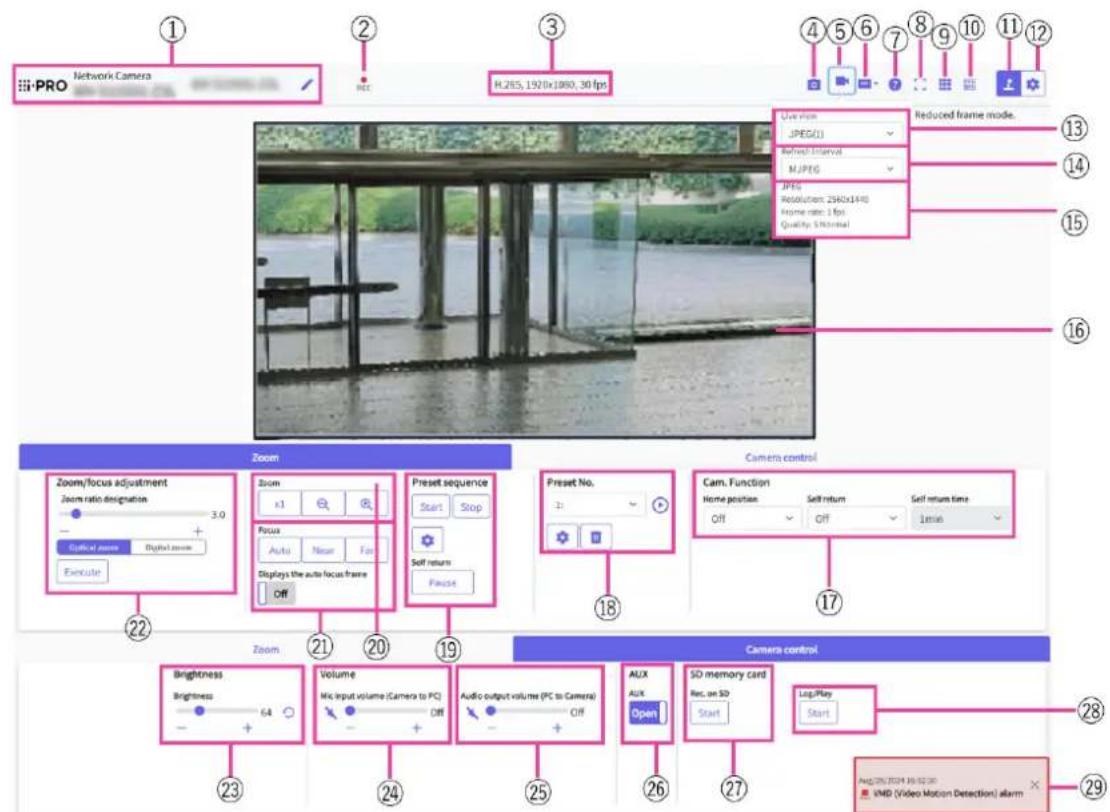

2.4 À propos des pages d'images en direct

1 Titre de la caméra
2 Affichage de l'état du stockage SD
3 Affichage des informations sur le Débit
4 Bouton Instantané
5 Bouton d'affichage de la sélection du Débit
6 Bouton de commutation de comparaison d'images avant/après
7 Bouton d'assistance
8 Bouton Affichage plein écran
9 Boutons [Affichage de grille]
10 Bouton d'affichage de la fréquence d'images/du débit binaire
11 Bouton d'affichage du panneau de commande de la caméra
12 Boutons [Config.] (bouton d'affichage du panneau de paramètres)
13 Sélectionnez le menu déroulant Débit-[Vue d'observation directe]
14 Sélectionnez le menu déroulant Débit [Taux de rafraîchissement]
15 Sélectionner le Débit-Afficher les informations sur le Débit

1. Connectez-vous à la caméra

2.4 À propos des pages d'images en direct

16 Zone principale
17 Panneau de zoom-[Caméra vidéo]
18 Panneau de zoom-[No. de préréglage]
19 Panneau de zoom-[Séquence prérégl.]
20 Panneau de zoom-Boutons [zoom]
21 Panneau de zoom-Boutons [Mise au point.]
22 Panneau de zoom-[Désignation du rapport zoom]
23 Panneau de configuration de la caméra-[Luminosité]
24 Panneau de configuration de la caméra-[Volume d'entrée micro.(Caméra à ord. pers.)]
25 Panneau de configuration de la caméra-[Volume de sortie son(ordinateur personnel à ce vidéo)]
26 Panneau de configuration de la caméra-[AUX]
27 Carte mémoire SD-Bouton [Enregis. sur SD]
28 Carte mémoire SD-Bouton [Journal/Lecture]
29 Notification d'alarme

1. Réglez la caméra

3.2 Ajuster la qualité de l'image

3. Réglez la caméra

3.1 Vérifiez si l'objet est de la bonne taille.

Lorsque vous utilisez notre logiciel d'extension, vous pouvez vérifier le nombre de grilles voir si c'est la bonne taille pour reconnaître l'objet. Reportez-vous à <Control No.: C03 site Web d'informations techniques suivant.

→Pour plus d'informations sur les tailles recommandées du logiciel d'extension

09 10 11 12 13

3.2 Ajuster la qualité de l'image

Cette section explique comment régler la qualité de l'image lors de l'installation de la c

3.2.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de l'emplacement d'installation et de la zone d'installation.

Utilisez [Mode de contrôle de la lumière] pour régler l'intensité lumineuse appropriée à l'emplacement et à la zone d'installation.

➢ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de

l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Mode de contrôle de la lumière]

2. Pour installer à l'extérieur : définissez [Scène extérieure].

3. Pour une installation en intérieur : réglez [Scène intérieure (50 Hz)] ou [Scène inté (60 Hz)].
   50 Hz/60 Hz peuvent être utilisés différemment selon les régions.

• Fondamentalement, [Fix Shutter] n'est pas utilisé.

- Pour plus d'informations sur le mode de contrôle de la lumière, reportez-vous manuel d'utilisation.

3.2.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage que vous installez.

Utilisez [Balance des blancs] pour définir la balance des blancs adaptée à l'emplacement zone d'installation.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [Balance des blancs]

- Sélectionnez parmi [ATW1], [ATW2] et [AWC].

[ATW1]

Définissez le mode de suivi automatique de la température de couleur. La caméra vérifie permanence la température de couleur de la source lumineuse et ajuste automatiquement l balance des blancs.

La plage de fonctionnement est d'environ 2 700 K à 6 000 K.

[ATW2]

Définissez le mode de suivi automatique de la température de couleur. La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium.

La plage de fonctionnement est d'environ 2 000 K à 6 000 K.

[AWC]

Réglez le mode de contrôle automatique de la balance des blancs. La source lumineuse

elle convient à la prise de vue dans un endroit où l'environnement lumineux ne change. La plage de fonctionnement est d'environ 2 000 K à 10 000 K.

Les couleurs peuvent ne pas être reproductibles fidèlement si les conditions suivantes sont remplies : Dans de tels cas, réglez-le sur [AWC].

• Objet en grande partie sombre
  • Ciel bleu clair ou soleil au crépuscule
• Objet avec un éclairage trop faible

3.2.3 Définit le mode de commutation noir et blanc de nuit

Vous pouvez passer aux images couleur ou noir et blanc en utilisant [Jour et nuit (IR) prise de vue de nuit.

1. Sélectionnez [Jour et nuit (IR)]

- Sélectionnez [Arrêt], [Activé (lumière infrarouge Arrêt)], [Activé (lumière infrarouge Activé)], [Automatique 1(lumière infrarouge Arrêt)], [Automatique 2(lumière infrarouge Activé)],[Automatique 3 (SCC)] et [Automatique 4 (LPR)].

[Arrêt]

Cette fonction est également utilisée pour prendre des images couleur la nuit.

[Activé (lumière infrarouge Arrêt)]

La photo est toujours prise en noir et blanc.

[Activé (lumière infrarouge Activé)]

La photo est toujours prise en noir et blanc. Ce paramètre est utilisé lorsque l'éclairag infrarouge est utilisé la nuit.

[Automatique 1(lumière infrarouge Arrêt)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image.

[Automatique 2(lumière infrarouge Activé)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image. Ceci est défini lorsque l'éclairage proche infrarouge est u

1. Réglez la caméra

3.3 À propos des paramètres LPR

nuit.

Définissez cette option lorsque vous souhaitez conserver une image couleur même lorsque source de lumière est sombre. La fonction Super Chroma Compensation (SCC) maintient l couleur à un faible éclairage.

• [Automatique 3 (SCC)] de [Jour et nuit (IR)] ne peut être défini que pour modèle 10x. (WV-S15501-Z1L/ WV-S15501-Z1LN/ WV-X15501-Z1L/ WV-X15501-Z1LN/ WV-X15502-Z1L/ WV-X15502-Z1LN/ WV-S15301-Z1L/ WV-S15301-Z1LN/ WV-X15301-Z1L/ WV-X15301-Z1LN/ WV-X15302-Z1L/ WV-X15302-Z1LN)

[Automatique 4 (LPR)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image. Pour faciliter l'identification de la plaque numérotée, lorsqu commence à s'assombrir, elle passe plus tôt à une image en noir et blanc.

- Si [Jour et nuit (IR)] est réglé sur [Automatique 4 (LPR)], [Jour et nuit [Niveau] ne peut pas être défini ou modifié. - Pour utiliser [Automatique 4 (LPR)] de [Jour et nuit (IR)], appliquez le [M capture LPR]*. * [Mode de capture LPR] peut être défini dans [2. Ajuster le paramètres l'image] qui s'affiche en cliquant sur le panneau Paramètres des pages d'ir en direct > onglet [Paramètres LPR]. - Étant donné que le paramètre [Automatique 4 (LPR)] du paramètre [Jour et (IR)] suppose un fonctionnement d'obturation à grande vitesse, le basculement entre les images en noir et blanc et en couleur peut être répété lorsque l'obturateur maximal est réglé sur un paramètre d'obturation de [Maxi. 1/120 ou moins ([Maxi. 1/30s], etc.).

3.3 À propos des paramètres LPR

La fenêtre [Paramètres LPR] vous permet de définir l'angle d'image et la qualité d'image appropriés pour la reconnaissance des plaques d'immatriculation, d'enregistrer les préréglages

de vérifier le fonctionnement de VaxALPR (Vaxtor LPR MMC). L'activation de [Activé] l'installation de la caméra (Angle vertical, Angle de roulis) et [Compteur de pixels] affich nombre de pixels (largeur horizontale) et Y (largeur verticale) pendant la conversion 1920, le nombre de pixels (largeur horizontale) et Y (largeur verticale) pendant la conversion 1 respectivement.

3.3.1 Réglage de l'angle de vue

Ajustez l'angle de vue lors de l'installation de la caméra.

En réglant [Compteur de pixels] sur [Activé], vous pouvez déplacer librement le cadre du zone principale et redimensionner le cadre.

Vous pouvez ajuster l'angle de vue pour l'adapter à l'objet en définissant un cadre de pixels approprié au VaxALPR (Vaxtor LPR MMC) que vous utilisez.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Paramètres LPR] vous permet de définir l'angle de vue dans [1. Ajuster le angle de vue].

1. Réglez l'état d'installation de la caméra de sorte que l'angle vertical d'installation de caméra soit compris entre 0° et 30° et que l'angle de roulis soit compris entre 25°.
2. Réglage du cadre d'affichage du compteur de pixels pour enfermer la plaque d'immatri
3. Ajustez l'angle de vue de sorte que [Nombre de pixels] soit le nombre de pixels à reconnaissance des plaques d'immatriculation

• Ajustez en déplaçant la caméra verticalement et horizontalement de sorte que plaque d'immatriculation soit au centre de l'angle de vue. Pour le centre de de vue, reportez-vous à la ligne centrale du réticule affiché dans la zone lorsque vous cliquez sur l'onglet [Paramètres LPR]. Après avoir réglé la plaque d'immatriculation de manière à ce qu'elle soit au centre de l'angle de vue, le grossissement du zoom et la position de mise au point avec les bouton Focus de manière à ce qu'elle s'adapte au cadre affiché dans la zone prir régiant la plaque d'immatriculation sur [Compteur de pixels] sur [Activé].
• Pour plus d'informations sur le zoom et la mise au point, consultez le ma l'utilisateur.

• Pour plus d'informations sur VaxALPR (Vaxtor LPR MMC), voir Support pour technologies Vaxtor.

• Réglez la caméra

3.3 À propos des paramètres LPR

• La vidéo de sortie analogique du terminal MONITOR OUT affiche également informations requises pour l'installation LPR.

• Si vous sélectionnez 150 % à 200 % pour la taille des caractères dans le paramètres de base, l'angle d'affichage de la sortie vidéo analogique de la MONITOR OUT ne s'affiche pas.

- Pour plus de détails sur la sortie vidéo analogique du terminal MONITOR reportez-vous au manuel d'instructions d'installation.

3.3.2 Réglage des paramètres de l'image

Règle la qualité de l'image pour les caméras LPR.

➢ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Paramètres

LPR] vous permet de définir la qualité de l'image dans [2. Ajuster le paramètres de

1. Sélection de [Hauteur] dans le menu déroulant

- Lorsque [Mètres] est sélectionné pour [Mètres/pieds], sélectionnez parmi [3,0 m], [3,4 m], [4,0 m], [4,5 m], [5,0 m], [5,5 m], [6,0 m], [6,5 m], [7,0 m], [7,5 m], [8,0 m], [9,5 m], [10,0 m].

- Lorsque [Pieds] est sélectionné pour [Mètres/pieds], sélectionnez parmi [10 pi.], [12 [14 pi.], [16 pi.], [18 pi.], [20 pi.], [22 pi.], [24 pi.], [26 pi.], [28 pi.], [30

1. Sélection de [Vitesse] dans le menu déroulant

- Lorsque [Mètres] est sélectionné pour [Mètres/pieds], sélectionnez entre [30km/h], [60km/h], [90km/h], [120km/h].

- Lorsque [Pieds] est sélectionné pour [Mètres/pieds], sélectionnez parmi [20mi/h], [40mi/h], [60mi/h], [75mi/h].

1. Sélectionnez [Valider] dans [Mode de capture LPR].

- Définit la qualité d'image adaptée à la reconnaissance des plaques d'immatriculation.

1. Réglage de l'image

- Cliquez sur ce bouton pour afficher la fenêtre du menu de réglage de l'image, dans laquelle vous pouvez effectuer un réglage détaillé de l'image.

• [Hauteur], [Vitesse], [Mètres/pieds] et [Mode de capture LPR] ne peuvent ét définis que pour les modèles de la série X.

(WV-X15701-Z3L/ WV-X15701-Z3LN/ WV-X15501-Z3L/ WV-X15501-Z3LN/ WV-X15501-Z1L/ WV-X15501-Z1LN/ WV-X15502-Z1L/ WV-X15502-Z1LN/ WV-X15301-Z1L/ WV-X15301-Z1LN/ WV-X15302-

1. Réglez la caméra

3.3 À propos des paramètres LPR

Z1L/ WV-X15302-Z1LN)

- Pour plus d'informations sur le menu Ajuster l'image, consultez le manuel de l'utilisateur.

3.3.3 Enregistrer un préréglage

➢ Panneaux de configuration des pages d'images en direct > Cliquer sur les onglets [Paramètres LPR] vous permet de définir le préréglage dans [3. Enregistrez un préréglage].

1. Sélectionnez [Valider] dans [Préréglage].

- Les paramètres actuels sont enregistrés dans la position prédéfinie n° 1.

3.3.4 Utiliser VaxALPR (Vaxtor LPR MMC)

➢ Cliquez sur le panneau Paramètres des pages d'images en direct > l'onglet [Paramètres LPR] pour afficher un lien vers la fenêtre de paramètres VaxALPR (Vaxtor LPR MMC).

(X Modèles de série uniquement)

1. Installation de VaxALPR (Vaxtor LPR MMC)

2. Cliquez sur le lien vers la fenêtre de configuration VaxALPR (Vaxtor LPR MMC) dans l'onglet [Paramètres LPR].

3. Configurer les paramètres liés à VaxALPR (Vaxtor LPR MMC).

• Si VaxALPR (Vaxtor LPR MMC) n'est pas installé, [4. Vérifiez le fonctionne de l'application LPR] ne s'affiche pas.

- Pour plus d'informations sur VaxALPR (Vaxtor LPR MMC), voir Support pour technologies Vaxtor.

1. Réglez la caméra

3.4 Paramètres d'enregistrement (carte mémoire SD)

• VaxALPR (Vaxtor LPR MMC) est une application tierce. Notez les points suivants lorsque vous utilisez une application tierce.

3.4 Paramètres d'enregistrement (carte mémoire SD)

3.4.1 Installez la carte mémoire SD

1. Insérez une carte mémoire microSD dans la fente

2. Réglez la caméra

3.4 Paramètres d'enregistrement (carte mémoire SD)

Utilisez la carte mémoire SD formatée sur ce produit.

Pour retirer la carte mémoire SD, [Basique] le menu Avancé.>Sur l'onglet [Ca mémoire SD], sélectionnez [Carte mémoire SD] comme [Ne pas utiliser]. Retire carte mémoire SD de ce produit.

3.4.2 Enregistrer à l'aide d'une carte mémoire SD

Cette section décrit les procédures pour transformer [Déclencheur de sauvegarde] en [Manu

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>Menu avancé>[Basique]>Lorsque [Carte mémoire SD] est cliqué, la page de configuration de la carte mémoire SD s'affiche.

(1) Sélectionnez les Débit [Format d'enregistrement]

(2) Sélectionnez [Enregistrer le déclencheur] et cliquez sur [Définir].

(3) Cliquez sur [Live] dans le coin supérieur gauche et cliquez sur le bouton d'affichage panneau de commande de la caméra.

• Le panneau de commande de la caméra s'affiche.

(4) En cliquant sur [Démarrer] sur [Rec. sur SD]

- Commencez l'enregistrement sur la carte mémoire SD manuellement.

- Vous pouvez arrêter l'enregistrement en cliquant sur [Stop]. Après l'arrêt, vous pouvez reprendre l'enregistrement en cliquant sur [Démarrer].

3.4.3 Lire les images stockées sur la carte mémoire SD

Vous pouvez lire des images stockées sur la carte mémoire SD.

Pages d'images en direct, panneaux de contrôle des caméras>Cliquer sur [Se connecter Jouer] affiche la liste des journaux.

1. Affichez les pages d'images en direct et cliquez sur le bouton d'affichage du panneau commande de la caméra.

2. Appuyez sur le bouton [Démarrer] sur [Log/Play]

• L'écran Liste des journaux s'affiche dans une fenêtre séparée.

1. Appuyez sur la date et l'heure de prise de vue affichées sous [Heure et date]

- La page de lecture s'affiche et l'image enregistrée est lue.

3.5 Ajuster le zoom/mise au point

Vous pouvez ajuster manuellement ou automatiquement le zoom ou la mise au point de affichée.

Vous pouvez définir le zoom et la mise au point en cliquant sur [Contrôle camera] pages d'images en direct.

1. Configuration de [Désignation du rapport zoom], [zoom], [Mise au point] et [Affiche le de mise au point automatique] dans les onglets [zoom]

- Pour plus d'informations sur le zoom et la mise au point, reportez-vous au manuel de l'utilisateur.

3.6 Set the preset position

Effectuez les réglages liés à la position prédéfinie.

➢ Cliquez sur [zoom]>[Position]>[Position préréglée]>[Config.] dans le panneau Paramètres des pages d'image en direct>[Paramétrage détaillé]>[Paramétrage détaillé de la caméra vidéo]Menu avancé sur la gauche pour ouvrir la fenêtre Paramètres de position prédéfinie.

1. Sélectionnez le numéro de position dans le menu déroulant [Préréglage] et entrez [Identification de préréglage] pour enregistrer la position préréglée.

3.7 Prenez des photos autour de la zone désignée

Déplacez la position prédéfinie enregistrée comme zone que vous souhaitez photographier da

1. Réglez la caméra

3.8 Masquer certaines images

l'ordre à partir du numéro prédéfini le plus bas.

Panneaux de configuration des pages d'images en direct > [Paramétrage détaillé] > [Paramétrage détaillé de la caméra vidéo] > [zoom] des menus avancés sur la gauche [Position] > Cliquer sur [Paramétrages avancés] dans [Réglage de séquence préréglée] a la fenêtre de paramètre de séquence prédéfinie.

1. Sélectionnez [Séquence préréglée 1] • L'écran de sélection de position prédéfinie s'affiche.

2. Sélectionnez le numéro de la position prédéfinie pour la prise de vue et définissez-le

3.8 Masquer certaines images

Panneaux de configuration des pages d'images en direct>[Paramètres détaillés]>[Paramètres détaillés de la caméra]> [De base] des menus avancés à gauche>Lorsque l'on clique l'onglet [De base], la page de configuration du format d'affichage de la zone de co s'affiche.

(X modèles de série uniquement)

1. Sélectionnez [Zone de confidentialité Type d'affichage] • Sélectionnez [Remplissage] et [Flou].

- Pour plus d'informations sur le format d'affichage de la zone de confidentiali reportez-vous au manuel de l'utilisateur.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramétrage détaillé de la caméra vidéo]>[Image/Son] des menus avancés à gauche>[Zone de confidentiali dans les onglets [Qualité d'image]>Lorsque vous cliquez sur [Config.], la fenêtre de configuration de la zone de confidentialité s'affiche.

1. Réglez la caméra

3.9 Identifiez les sons avec l'IA

1. Définir [Zone de confidentialité].

- Réglez le [Zone de confidentialité Type d'affichage] sur [Activé]/[Arrêt].

1. Sélectionnez le numéro de la zone que vous souhaitez définir dans le menu déroulant zone].

2. Spécifiez quatre sommets sur l'image et appuyez sur le bouton [Valider].

3.9 Identifiez les sons avec l'IA

La surveillance des images peut être améliorée en identifiant et en détectant les cris hubruits de verre brisé, les klaxons, les armes à feu et d'autres sons.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Réglage détaillé de la caméra]>[Sujet]>Menu avancé>[Alarme]>Un clic sur les onglets [Détection audio] affiche les pages de configuration.

AI Sound ClassificationVoir ci-dessous pour plus d'informations. →PAPIER BLANC

1. Réglez [Détection audio] sur [Activé] pour définir la détection du son.

2. Sélectionnez la sensibilité de la détection avec [Sensibilité de la détection].

3. Sélectionnez le son à détecter par [AI Analytics Target].

- La sélection de [Autre] n'est pas recommandée en conjonction avec d'autres sons détectés. Par exemple, lorsqu'un bruit d'arme à feu est détecté avec les paramètres détection de deux sons : [Coup de feu] et [Autre], il est détecté comme deux

Pour les microphones externes validés, voir ci-dessous. →Résultat de la vérification des microphones externes

3.10 Enregistrer le son

Les données audio peuvent être enregistrées sur un enregistrement SD lorsqu'une alarme détectée.

1. Sélectionnez s'il faut enregistrer des données audio dans la page de configuration de mémoire SD.

• [Activé] enregistre les données audio dans un film (format MP4).
• [Désactivé] : Les données audio ne sont pas enregistrées dans les films (format M

3.11 Configurer des événements

Vous pouvez régler l'alarme pour détecter le fonctionnement d'une zone ou les interférenc la caméra, ou le fonctionnement lorsque l'alarme est détectée.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>Menu avancé>[Installation facile]>Un clic sur les onglets [Action d'événement] affiche les pages de configuration.

• Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration des événements.
• Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration de la divulgation sur Internet.

3.11.1 Détecter les mouvements d'objets

Lorsqu'une alarme est activée, la caméra fonctionne comme prévu. Il existe des modèles lorsque la zone spécifiée se déplace et lorsque la caméra est bloquée.

Panneaux de configuration des pages d'images en direct>[Paramètres détaillés]>[Paramètres détaillés de la caméra]>[Alarme] des menus avancés à gauche>Cliquer sur les onglets VMD] affiche les pages de configuration.

Reportez-vous au manuel d'utilisation pour plus de détails sur toutes les alar

1. Réglez la caméra

3.13 Détecter la falsification des données

3.11.1.1 Définir la zone de détection du mouvement d'un objet

Définissez la zone de détection du mouvement d'un objet à l'aide de la fonction de dé mouvement à l'aide d'images vidéo.

1. Faites glisser l'image pour définir la zone.

2. Vous pouvez définir les zones dans l'ordre.

3. Ajustez la [Zone de détection] et la [Sensibilité de détection] à l'aide de la barre puis appuyez sur [Valider].

3.12 Améliorer la sécurité des communications

La configuration HTTPS crypte l'accès à la caméra et améliore la sécurité des communici

• Reportez-vous aux vidéos d'assistance suivantes pour la méthode de configuration HTTPS (pré-installation).
  →Vidéo d'assistance
• Pour plus d'informations sur la configuration de HTTPS (certificat CA), reportez-vous au vidéos prises en charge suivantes.
  →Vidéo d'assistance

3.13 Détecter la falsification des données

Si vous définissez la détection de falsification, vous pouvez détecter les données falsifiées carte mémoire SD à l'aide du logiciel dédié.

Reportez-vous aux vidéos d'assistance suivantes pour savoir comment configurer la détection falsification.

→Vidéo d'assistance

3.14 Définir la taille de capture d'image et les fréquences d'images

Panneaux de configuration des pages d'images en direct>Onglets [Débit]>Réglez dans [Mode de capture d'image] de [Commun].

- Reportez-vous au manuel d'utilisation pour plus de détails sur les paramètres les fréquences d'images.

- Pour plus d'informations sur la taille de capture d'image, consultez ce qui À propos du mode de capture d'image et de la taille de capture d'in

3.15 Définir la fonction d'image de superposition

Vous pouvez spécifier la position pour superposer l'image téléchargée ou spécifier la couler transmettre. Dans le modèle où la carte mémoire SD peut être enregistrée, les images a superposition sont enregistrées pendant l'enregistrement.

Reportez-vous au manuel d'utilisation pour plus de détails sur la façon de configurer les 1

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Basique] des menus Avancés à gauche>Configurez [Image de superposition].

1. Sélectionnez une image avec [Superposition] réglé sur [Activé].

2. Définissez [Position], [Perméation] et [Sélection de la couleur à pénétrer]

3. Appuyez sur [Validere]

3.16 Définir le Débit d'images

3.16.1 À propos du réglage du Débit

Vous pouvez configurer s'il faut diffuser des Débit, s'il faut compressor les Débit avec H.264, la taille de capture d'image, la qualité de l'image et comment diffuser les Débit.

➢ Panneaux de configuration des pages d'images en direct>Utilisez les onglets [Débit]. Les

Débit d'images 11.265 et 11.264 sont définis dans [Débit] dans les onglets [Débit].

- Pour la méthode de compression d'image, reportez-vous à ce qui suit.

→Réduire la capacité des données grâce au codage intelligent

- Reportez-vous à ce qui suit pour savoir comment distribuer.

→À propos du contrôle du volume de diffusion (débit binaire)

- Reportez-vous à l'Manuel d'instructions pour plus de détails sur chaque méthode de ré

3.16.2 À propos du contrôle du volume de diffusion (débit binaire)

Les types de modes de livraison suivants sont utilisés pour contrôler la quantité de livr binaire) du Débit, et les paramètres sont définis en conséquence. Vous pouvez également un codage intelligent, tel que [Smart VIQS], pour réduire la quantité de données. Pour d'informations sur le contrôle de la quantité de diffusion de Débit, consultez ce qui sui Reportez-vous au manuel d'utilisation pour plus de détails.

→Réduire la capacité des données grâce au codage intelligent

- Débit binaire fixe :

Les images H.265 (ou H.264) sont délivrées au débit binaire défini par [Débit binaire (par client) *].

- Débit binaire variable :

Les images H.265 (ou H.264) sont délivrées à la fréquence d'images définie par [Fram tout en conservant le niveau de qualité d'image défini par [Qualité de l'image]. À ce débit binaire varie dans le cadre du débit binaire maximum défini par [Débit binaire 1 (par client) *]. La capacité d'enregistrement varie en fonction des paramètres [Qualité d'image] et de l'état de l'objet.

- Spécifiez la fréquence d'images :

Les images H.265 (ou H.264) sont diffusées à la fréquence d'images définie par [Fram

• Livraison au mieux :

En fonction de la bande passante des réseaux, les images H.265 (ou H.264) sont fou des débits binaires variables dans le cadre du débit binaire maximum défini par [Débit maximum (par client) *].

3.16.3 Réduire la capacité des données grâce au codage intelligent

Le codage intelligent est une technique de compression de données qui optimise le taux compression en réduisant la compression et en augmentant la compression en arrière-plan montrer clairement le visage humain et par objet.

1. Réglez la caméra

3.16 Définir le Débit d'images

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Réglage détaillé de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>Cliquer sur [Ima affiche la configuration de Smart Coding.

Cette image est une image. Ceci est différent de la vue réelle de l'écran.

[VIQS intelligents]

La qualité de l'image de la zone où l'objet (tête, personnes, automobiles et motos) est maintenue à un niveau élevé. Les images autres que les objets sont délivrées de manière maintenir une qualité d'image faible ou moyenne et à réduire la quantité de données.

[Contrôle intelligent de l'image P]

Afin de réduire la quantité de données, la génération de données (macrobloc) est réduite zones autres que celles où les objets (tête, personnes, automobiles et motos) sont affiché

[Contrôle GOP]

Vous pouvez réduire la quantité de données.

4. Nettoyer

• Coupez l'alimentation avant de commencer l'opération. Cela pourrait entraîner des blessures.
• Ne pas appliquer ou utiliser de solvants organiques tels que le benzène et diluants. La partie avant peut se décolorer. Suivez les conseils de prudence lorsque vous utilisez une feuille chimique.
• Ne desserrez pas et ne retirez pas les vis non spécifiées dans le manuel d'ut

4.1 Nettoyage des lentilles

• Nettoyer avec du papier de nettoyage pour objectifs (pour nettoyer les appa photo et les lunettes).
• Les alcools doivent être utilisés lorsque des solvants sont utilisés. N'utilisez de nettoyants pour vitres ou de diluants.

4.2 Nettoyage du panneau avant

WV-S15701-Z3LN/ WV-X15701-Z3LN/ WV-X15501-Z3LN/ WV-X15501-Z1LN/ WV-

X15502-Z1LN/ WV-S15501-Z1LN/ WV-X15301-Z1LN/ WV-S15301-Z1LN/ WV-X15302-Z1LN

• Pour nettoyer le panneau avant, lavez les grains de sable durs et autres adhérés en versant de l'eau fraîche sans lubrifiant ni substance silicone à l d'un tuyau ou d'un spray. Si la tache n'est pas enlevée, essuyez avec un douce imbibée de l'eau douce ci-dessus.
• Ne pas essuyer à sec (par exemple, répandre de l'huile sur les surfaces o endommager le revêtement ClearSight avancé).
• Utilisez un détergent neutre pour la vaisselle et rincez abondamment après utilisation si la saleté ne se détache pas après l'essuyage. Si des détergent que neutres (faiblement alcalins ou légèrement acides) sont utilisés, la capacité

hydrophile du produit peut se détériorer ou le revêtement de surface peut décoller.

• N'utilisez pas de solvants organiques tels que le benzène et les diluants.

- Si une pulvérisation est utilisée, l'utiliser après la vidange pour éliminer les premières impuretés.

- Si le revêtement Advanced ClearSight sur le panneau avant devient inefficace raison d'un entretien inapproprié, le panneau avant doit être remplacé (payant pour restaurer le revêtement Advanced ClearSight à son état d'origine.

Contactez votre revendeur ou entrepreneur.

WV-S15701-Z3L/ WV-X15701-Z3L/ WV-X15501-Z3L/ WV-X15501-Z1L/ WV-X15502-

Z1L/ WV-S15501-Z3L/ WV-S15501-Z3/ WV-S15501-Z/ WV-X15301-Z1L/ WV-S15301-

Z1L/ WV-X15302-Z1L

Si le panneau avant est sale, nettoyez-le avec un papier de nettoyage pour (pour nettoyer les appareils photo et les lunettes). Si de la poussière ou d'adhère au panneau avant, celui-ci risque d'être endommagé. Il est recommandé laver à l'eau si la terre est trop sale.

5. Caractéristiques

5.1 Environnement PC requis

CPU: Intel ^ Cœur ^MT Famille de processeurs -Intel ^ Cœur ^MT i5-6500 ou plus -Intel ^ Cœur ^MT i7-6700 ou supérieur recommandé -Intel ^ Cœur ^MT i7-11700 ou supérieur recommandé Mémoire: Recommandé au moins 4 Go (2 Go x 2, double canal) Recommandé au moins 16 Go (8 Go x 2, double canal) Fonction réseau: 10BASE-T/100BASE-TX/1000BASE-T 1 port Fonction sonore: Carte son (pour la fonction vocale) Fonction d'affichage Taille de capture d'image: 1920 x 1080 pixels ou plus d'image: <Lors de l'utilisation d'une taille de capture d'image de 3840 x 2: Surveillance de la taille de capture d'image élevée: 3840 x 2160 pixels ou plus Couleur: 24 bits ou plus de True Color Systèmes d'exploitation Microsoft Windows 11 compatibles: Microsoft Windows 10 Navigateur Internet: Google Chrome ^MT Firefox Microsoft Edge (après Chromium) Autre: Adobe ^ Lecteur ^ Ou Acrobat Reader(Pour visualiser les fichiers PDF)

1. Caractéristiques

5.2 À propos du mode de capture d'image et de la taille de capture d'image

5.2 À propos du mode de capture d'image et de la tail capture d'image

- Le débit binaire des Débit est limité à [Contrôle de bande passante (débit binaire)] dans les onglets [Réseau] des pages réseau.

• Si l'intervalle de rafraîchissement est court, le débit binaire peut être dépasse fonction de l'objet.

- En fonction du nombre d'utilisateurs simultanés ou de la combinaison de fonctions utilisée, le débit binaire peut être inférieur à la valeur définie. Ce l'image livrée après le réglage.

5.2.1 Taille de capture d'image

C'est la taille de capture d'image. La valeur initiale est soulignée.

WV-S15701-Z3L/WV-S15701-Z3LN

Modede captured'image		Débit(1)Débit(2)Débit(3)Débit(4)JPEG(1)				*1	JPEG(2)
16:9 (30ips)16:9 (25ips)		3840x21602560x1440	3840x21602560x1440*21920x10801280x720640x360320x180*3	1280x720640x360320x180*3	1280x720640x360320x180*3	3840x21602560x14401920x10801280x720640x360320x180*3	640x360
		(UN)*1	Max 30(25)fps*5*6*7	Max15(12,5) fps	Max15(12,5) fps	Max 5(4,2)fps*8*9	Max 15(12,5)fps*9
		(B)*1	Max15(12,5) fps	Max 30(25)fps*5*6*7	Max 30(25)fps*5*6*7	Max 30(25)fps*5*6*7

*1 Seules les mêmes tailles de capture d'image définies pour « Débit(1) », « Débit(Débit(3) », « Débit(4) » et « JPEG(2) » sont sélectionnables.

*2 « 2560x1440 » de « Débit(2) » peut être sélectionné si « Débit(1) » est défi 2560x1440 ».

*3 Lorsque la taille de capture d'image est « 320x180 », « 90 ° » ou « 270

5. Caractéristiques

5.2 À propos du mode de capture d'image et de la taille de capture d'image

pas être définis pour [Rotation d'image].

*4 Les fréquences d'images maximales de « Débit(1) » à « Débit(4) » sont soit la combinaison de (A) soit (B).

*5 Lorsque < 3840 x 2160 > ou < 2560 x 1440 > est sélectionné pour < Débit fréquence d'images sera limitée à un maximum de < 15 ips (12,5 ips) >.

*6 Lorsque « 1280 x 720 » est sélectionné pour « Débit(4) », la fréquence d'ima limitée à un maximum de « 15 ips (12,5 ips) ».

*7 Lorsque « 90 degrés » ou « 270 degrés » est sélectionné pour [Rotation d'im fréquence d'images sera limitée à un maximum de « 15 ips (12,5 ips) ».

*8 Lorsque la taille de capture d'image est « 3840 x 2160 », l'intervalle de rafra'est limité à 1 ips max. et lorsque la taille de capture d'image est « 2560 x l'intervalle de rafraîchissement est limité à 2 ips max. (2,1 ips).

*9 Lorsque [Arrêt] est sélectionné pour [Transmission débit], la fréquence d'images maximale est de 30 ips (25 ips).

WV-X15701-Z3L/WV-X15701-Z3LN

Modede captured d'image	Débit(1)Débit(2)Débit(3)Débit(4)JPEG(1)				*1	JPEG(2)
16:9 (60 ips)	3840x2160	- - - -	-
16:9 (50 ips)	2560x1440
	60(50) ips	- - - -	-
16:9 (30 ips)	3840x2160	3840x2160			3840x2160
16:9 (25 ips)	2560x1440	2560x1440			2560x1440
	1920x1080	1920x1080			1920x1080
	1280x720	1280x720	1280x720	1280x720	1280x720
		640x360	640x360	640x360	640x360	640x360
		320x180	320x180	320x180	320x180
	Max 30(25)fps	Max 30(25)fps	Max 30(25)fps	Max 30(25)fps	Max 5(4,2)fps*2*3	Max 15(12,5)fps*3

*1 Seules les mêmes tailles de capture d'image définies pour « Débit(1) », « Débit(Débit(3) », « Débit(4) » et « JPEG(2) » sont sélectionnables.

*2 Lorsque la taille de capture de l'image est "3328 x 1872", l'intervalle de rafraïc est limité à 1 ips maximum. et lorsque la taille de capture de l'image est "256" l'intervalle de rafraîchissement est limité à 2 ips max. (2,1 ips).

*3 Lorsque [Arrêt] est sélectionné pour [Transmission débit], la fréquence d'images

maximale est de 30 ips (25 ips).

WV-S15501-Z3L/ WV-S15501-Z3LN/ WV-S15501-Z1L/ WV-S15501-Z1LN

Modede capture d'image	Débit(1)Débit(2)Débit(3)Débit(4)JPEG(1)				*1	JPEG(2)
16:9 (30 ips)	3072x1728				3072x1728
16:9 (25 ips)	2560x1440				2560x1440
		1920x1080			1920x1080
		1280x720	1280x720	1280x720	1280x720
		640x360	640x360	640x360	640x360
		320x180*3	320x180*3	320x180*3	320x180*3
	Max 30(25) fps*1*5	Max 30(25) fps*1*5	Max 30(25) fps*1*5	Max 30(25) fps*1*5	Max 5(4,2) fps*6*7	Max 15(12,5) fps*7
4:3 (30 fps)	3072x2304				3072x2304
4:3 (25 fps)	2560x1920				2560x1920
		3072x2304			1280x960
		2560x1920*2			800x600
		1280x960			640x480
		800x600			400x300
		640x480	640x480	640x480	640x480
		400x300			400x300
		320x240	320x240	320x240	320x240
	Max 30(25) fps*1	Max 30(25) fps*1	Max 30(25) fps*1	Max 30(25) fps*1	Max 5(4,2) fps*6*7	Max 15(12,5) fps*7

*1 Seules les mêmes tailles de capture d'image définies pour « Débit(1) », « Débit(Débit(3) », « Débit(4) » et « JPEG(2) » sont sélectionnables.

*2 « 2560x1440 (2560x1920) » de « Débit(2) » peut être sélectionné dans le cas Débit(1) » est défini sur « 2560x1440 (2560x1920) ».

*3 Lorsque la taille de capture d'image est « 320x180 », « 90 ° » ou « 270 pas être définis pour [Rotation d'image].

*4 Lorsque « 3072x1728 (3072x2304) » ou « 2560x1440 (2560x1920) » est sélectionr « Débit(2) », la fréquence d'images sera limitée à un maximum de « 15 ips (1

*5 Lorsque « 1280 x 720 » est sélectionné pour « Débit(4) », la fréquence d'ima limitée à un maximum de « 15 ips (12,5 ips) ».

*6 Lorsque la taille de capture d'image est « 3072 x 1728 (3072 x 2304) », l'in rafraîchissement est limité à 1 ips max. et lorsque la taille de capture d'image 1440 (2560 x 1920) », l'intervalle de rafraîchissement est limité à 2 ips max. (2

1. Caractéristiques

5.2 À propos du mode de capture d'image et de la taille de capture d'image

*7 Lorsque [Arrêt] est sélectionné pour [Transmission débit], la fréquence d'images maximale est de 30 ips (25 ips).

*8 Lorsque « 4:3 » est sélectionné pour « Mode de capture d'image », « 90 ° » ne peuvent pas être définis pour [Rotation d'image].

WV-X15501-Z3L/ WV-X15501-Z3LN/ WV-X15501-Z1L/ WV-X15501-Z1LN/ WV-X15502-Z1L/ WV-X15502-Z1LN

Modede capture d'image	Débit(1)Débit(2)Débit(3)Débit(4)JPEG(1)				*1	JPEG(2)
16:9 (60 ips)	3072x1728
16:9 (50 ips)	2560x1440
	60(50) ips
16:9 (30 ips)	3072x1728	3072x1728			3072x1728
16:9 (25 ips)	2560x1440	2560x1440			2560x1440
	1920x1080	1920x1080			1920x1080
	1280x720	1280x720	1280x720	1280x720	1280x720
		640x360	640x360	640x360	640x360	640x360
		320x180	320x180	320x180	320x180
	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 5(4,2) fps*2*3	Max 15(12,5) fps*3
4:3 (60 ips)	3072x2304
4:3 (50 ips)	2560x1920
	Max 60(50) fps
4:3 (30 ips)	3072x2304	3072x2304			3072x2304
4:3 (25 ips)	2560x1920	2560x1920			2560x1920
	1280x960	1280x960			1280x960
		800x600			800x600
		640x480	640x480	640x480	640x480	640x480
		400x300			400x300
		320x240	320x240	320x240	320x240
	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 5(4,2) fps*2*3	Max 15(12,5) fps*3

*1 Seules les mêmes tailles de capture d'image définies pour « Débit(1) », « Débit(Débit(3) », « Débit(4) » et « JPEG(2) » sont sélectionnables.

*2 Lorsque la taille de capture de l'image est "3072 x 1728 (3072 x 2304)", l'interafraîchissement est limité à 1 ips maximum. et lorsque la taille de capture de "2560 x 1440 (2560 x 1920)", l'intervalle de rafraîchissement est limité à 2 ips (2,1 ips).

*3 Lorsque [Arrêt] est sélectionné pour [Transmission débit], la fréquence d'images maximale est de 30 ips (25 ips).

WV-S15301-Z1L/WV-S15301-Z1LN

Modede capture d'image	Débit(1)Débit(2)Débit(3)Débit(4)JPEG(1)JPEG(2)
16:9 (60 ips)*1	1920x1080	1920x1080			1920x1080
	1280x720	1280x720	1280x720		1280x720
16:9 (50 ips)*1	640x360	640x360	640x360	640x360	640x360	640x360
	320x180	320x180	320x180	320x180	320x180
	60(50) ips	Max 10(8,3) fps	Max 10(8,3) fps	Max 10(8,3) fps	Max 5(4,2) fps*3	Max 15(12,5) fps*3
16:9 (30 ips)	920x1080	1920x1080			1920x1080
16:9 (25 ips)	280x720	1280x720	1280x720		1280x720
	640x360	640x360	640x360	640x360	640x360	640x360
	320x180*2	320x180*2	320x180*2	320x180*2	320x180*2
	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 5(4,2) fps*3	Max 15(12,5) fps*3
4:3 (30 fps)
4:3 (25 fps)	1280x960	1280x960			1280x960
	640x480	640x480	640x480	640x480	640x480	640x480
	320x240	320x240	320x240	320x240	320x240
	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 5(4,2) fps*3	Max 15(12,5) fps*3
4:3 (15 fps)	2048x1536				2048x1536
4:3 (12,5 ips)*1		1280x960			1280x960
		640x480	640x480	640x480	640x480	640x480
		320x240	320x240	320x240	320x240
	Max 15(12,5) fps	Max 15(12,5) fps	Max 15(12,5) fps	Max 15(12,5) fps	Max 5(4,2) fps*4	Max 15(12,5) fps

*1 Lorsque « 16:9 (60/50 ips) » ou « 4:3 » est sélectionné pour « Mode de c

», « 90 ° » ou « 270 ° » ne peuvent pas être définis pour [Rotation d'i

*2 Lorsque la taille de capture d'image est « 320x180 », « 90 ° » ou « 270 pas être définis pour [Rotation d'image].

*3 Lorsque [Arrêt] est sélectionné pour [Transmission débit], la fréquence d'images maximale est de 30 ips (25 ips).

*4 Lorsque [Arrêt] est sélectionné pour [Transmission débit], la fréquence d'images maximale est de 15 ips (12,5 ips).

WV-X15301-Z1L/ WV-X15301-Z1LN/ WV-X15302-Z1L/ WV-X15302-Z1LN

Modede capture d'image	Débit(1)Débit(2)Débit(3)Débit(4)JPEG(1)JPEG(2)
16:9 (60 ips)	920x1080	1920x1080			1920x1080
16:9 (50 ips)	280x720	1280x720	1280x720		1280x720
	640x360	640x360	640x360	640x360	640x360	640x360
	320x180	320x180	320x180	320x180	320x180
	60(50) ips	Max 60(50) fps	Max 60(50) fps	Max 60(50) fps	Max 5(4,2) fps*1	Max 15(12,5) fps*1
16:9 (30 ips)	920x1080	1920x1080			1920x1080
16:9 (25 ips)	280x720	1280x720	1280x720		1280x720
	640x360	640x360	640x360	640x360	640x360	$640x360
	320x180	320x180	320x180	320x180	320x180
	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 5(4,2) fps*1	Max 15(12,5) fps*1
4:3 (60 ips)	2048x1536				2048x1536
4:3 (50 ips)	1280x960	1280x960			1280x960
	640x480	640x480	640x480	640x480	640x480	640x480
	320x240	320x240	320x240	320x240	320x240
	Max 60(50) fps	Max 60(50) fps	Max 60(50) fps	Max 60(50) fps	Max 5(4,2) fps*1	Max 15(12,5) fps*1
4:3 (30 ips)	2048x1536				2048x1536
4:3 (25 ips)	1280x960	1280x960			1280x960
	640x480	640x480	640x480	640x480	640x480	640x480
	320x240	320x180	320x240	320x240	320x240
	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 30(25) fps	Max 5(4,2) fps*1	Max 15(12,5) fps*1

*1 Lorsque [Arrêt] est sélectionné pour [Transmission débit], la fréquence d'images maximale est de 30 ips (25 ips).

5.2.2 Restrictions

	WV-S15701-Z3L/WV-S15701-Z3LN	WV-S15501-Z3L/WV-S15501-Z3LN/WV-S15501-Z1L/WV-S15501-Z1LN	WV-S15301-Z1L/WV-S15301-Z1LN
Fonction	16:9 (30/25 ips) 16:9 (30/25 ips) 16:9 (60/50 ips) 16:9 (30/125 ips)4:3 (30/25 ips) 4:3 (30/25 ips)
Instantané Oui Oui Oui	Oui Oui
Multi écran Oui Oui Oui	Oui Oui
Logiciel d'extension Oui*1	Oui Non Oui	Non
Rotation de l'image Oui Oui	*2	Oui*3	Oui*2	Oui*4
Stabilisateur Oui*5*6*7	Oui*5*7	Oui*5*7	Oui*5*7	Oui*5*7
Enregistrement SD Oui Oui Non	Oui Oui
Image superposée Oui Oui Oui	Oui Oui
Codage intelligent Oui Oui Oui	Oui Oui
Super Dynamique Oui*8	Oui*8	Non Oui Oui
Voiture intelligente Oui Oui Oui	Oui Oui
Réglage automatique du contraste Oui Oui Oui	Oui Oui
Zone de confidentialité	Oui*9	Oui Oui Oui	Oui
Notification par courrier électronique (Pièce jointe d’image d’alarme)	Oui Oui Oui	Oui Oui
Transmission FTP/SFTP	Oui Oui Oui	Oui Oui
VMD Oui	Oui Oui Oui	Oui
SCD Oui	Oui Oui Oui	Oui
Détection audio	Oui Oui Oui	Oui Oui
Cryptage des données	Oui Oui Oui	Oui Oui
Remote Monitoring	Oui Oui Oui	Oui Oui

*1 Lorsque le logiciel d'extension est en cours d'exécution, la fréquence d'images ser limitée à « 15 ips (12,5 ips) » maximum.

*2 Lorsque « 4:3 (30/25 ips) » est sélectionné pour « Mode de capture d'image ou « 270 ° » ne peut pas être défini pour [Rotation d'image].

*3 Lorsque < 16:9 (60/50 ips) > est sélectionné pour < Mode de capture d'image > ou < 270 ° > ne peut pas être défini pour [Rotation d'image].

*4 Les « 90 ° » ou « 270 ° » ne peuvent pas être définis pour [Rotation

*5 Lorsque [Stabilisateur] est sélectionné pour [Activé], le paramètre [Super Dynamique] [Arrêt].

*6 Lorsque [Stabilisateur] est sélectionné pour [Activé], la fréquence d'images sera limi

5. Caractéristiques

5.2 À propos du mode de capture d'image et de la taille de capture d'image

un maximum de « 15 ips (12,5 ips) ».

*7 Lorsque [Stabilisateur] est sélectionné pour [Activé], « 90 ° » ou « 270 ° » pas être définis pour [Rotation d'image].

*8 Lorsque [Niveau super dynamique] est réglé sur 30 ou plus, la fréquence d'image limitée à au maximum. « 15 ips (12,5 ips) ».

*9 Lorsque [Zone de confidentialité] est sélectionné pour [Activé], la fréquence d'image sera limitée à un maximum de « 15 ips (12,5 ips) ».

WV-X15701-Z3L/WV-WV-X15501-Z3L/WV-X15301-Z1L/

X15701-Z3LN WV-X15501-Z3LN/ WV-X15301-Z1LN/

WV-X15501-Z1L/ WV-X15302-Z1L/

WV-X15501-Z1LN/ WV-X15302-Z1LN

WV-X15502-Z1L/

WV-X15502-Z1LN

images par images par images par images par images par images par seconde) seconde) seconde) seconde) seconde)

4:3 (60/50 4:3 (30/25 4:3 (60/50 4:3 (30/25

images par images par images par images par seconde) seconde) seconde) seconde)

Oui ^2 Oui Oui ^3 Oui ^3 Oui ^3 Oui ^*3

	WV-X15701-Z3L/WV-X15701-Z3LN		WV-X15501-Z3L/WV-X15501-Z3LN/WV-X15501-Z1L/WV-X15501-Z1LN/WV-X15502-Z1L/WV-X15502-Z1LN		WV-X15301-Z1L/WV-X15301-Z1LN/WV-X15302-Z1L/WV-X15302-Z1LN
Réglage automatique du contraste	Non Oui	Non Oui Oui	Oui
Zone de confidentialité	Oui^*9	Oui^*10*11	Oui^*9	Oui^*11	Oui^*9	Oui
Notification par courrier électronique (Pièce jointe d’image d’alarme)	Non Oui	Non Oui Oui	Oui
Transmission FTP/SFTP	Non Oui	Non Oui Oui	Oui
VMD Non SCD Non	Oui Non	Oui Oui Oui
	Oui Non	Oui Oui Oui
Détection audio	Non Oui	Non Oui Oui	Oui
Cryptage des données	Oui^*12	Oui Oui	^*12	Oui Oui	Oui
Remote Monitoring	Non Oui	Non Oui Oui	Oui

*1 Lorsque le logiciel d'extension est en cours d'exécution, la fréquence d'images ser limitée à < 15 ips (12,5 ips) > maximum.

*2 Lorsque « 16:9 (60 ips/50 ips) » est sélectionné pour « Mode de capture d'in ° » ou « 270 ° » ne peut pas être défini pour [Rotation d'image].

*3 Lorsque « 16:9 (60 ips/50 ips) » ou « 4:3 » est sélectionné pour « Mode d'image », « 90 ° » ou « 270 ° » ne peut pas être défini pour [Rotation

*4 Lorsque [Stabilisateur] est sélectionné pour [Activé], le paramètre [Super Dynamique] [Arrêt].

*5 Lorsque [Stabilisateur] est sélectionné pour [Activé], « 90 ° » ou « 270 ° » être défini pour [Rotation d'image].

*6 « Avancé (GOP 60s fixe avec image clé 1s) » n'est pas pris en charge.

*7 Lorsque [Niveau super dynamique] est réglé sur 30 ou plus, la fréquence d'image limitée au maximum. "15 ips (12,5 ips)".

*8 Lorsque « 16:9 (60 ips/50 ips) » est sélectionné pour [Mode de capture d'imag ne peut pas être défini pour [Format d'affichage de la zone de confidentialité].

*9 Lorsque « 16:9 (60 ips/50 ips) » ou « 4:3 (60 ips/50 ips) » est sélectionné capture d'image], [Flou] ne peut pas être défini pour [Format d'affichage de la z confidentialité].

*10 Lorsque [Zone de confidentialité] est sélectionné pour [Activé], la fréquence d'imag sera limitée à un maximum de « 15 ips (12,5 ips) ».

*11 Lorsque « Flou » est sélectionné pour [Format d'affichage de la zone de confi la fréquence d'images sera limitée à un maximum de « 15 ips (12,5 ips) ».

*12 Seul le « Débit(1) » peut être chiffré.

5.3 DORI

WV-S15701-Z3L/ WV-S15701-Z3LN/ WV-X15701-Z3L/ WV-X15701-Z3LN

	LARGE TÉLÉ
Détecter (25 ppm/8 ppf)	127,1 m {416,9 pi} 3519,7	m {11547,6 pi}
Observer (62,5 ppm/19 ppf)	50,8 m {166,7 pi} 1407,9 m {4619,0 pi}
Reconnaître (125 ppm/38 ppf)	25,4 m {83,4 pi} 703,9 m {2309,5 pi}
Identifier (250 ppm/76 ppf)	12,7 m {41,7 pi} 352,0	m {1154,8 pi}

WV-S15501-Z3L/ WV-S15501-Z3LN/ WV-X15501-Z3L/ WV-X15501-Z3LN

	LARGE TÉLÉ
Détecter (25 ppm/8 ppf)	92,4 m {303,0 pi} 2550,6	m {8368,0 pi}
Observer (62,5 ppm/19 ppf)	36,9 m {121,2 pi} 1020	0,2 m {3347,2 pi}
Reconnaître (125 ppm/38 ppf)	18,5 m {60,6 pi} 510	1,1 m {1673,6 pi}
Identifier (250 ppm/76 ppf)	9,2 m {30,3 pi} 255,1	m {836,8 pi}

WV-S15501-Z1L/ WV-S15501-Z1LN/ WV-X15501-Z1L/ WV-X15501-Z1LN/ WV-X15502-Z1L/ WV-X15502-Z1LN

	LARGE TÉLÉ
Détecter (25 ppm/8 ppf)	92,4 m {303,0 pi} 960,9	m {3152,6 pi}
Observer (62,5 ppm/19 ppf)	36,9 m {121,2 pi} 384,4	m {1261,0 pi}
Reconnaître (125 ppm/38 ppf)	18,5 m {60,6 pi} 192,2	m {630,5 pi}
Identifier (250 ppm/76 ppf)	9,2 m {30,3 pi} 96,1	m {315,3 pi}

WV-S15301-Z1L/ WV-S15301-Z1LN/ WV-X15301-Z1L/ WV-X15301-Z1LN/ WV-X15302-Z1L/ WV-X15302-Z1LN

	LARGE TÉLÉ
Détecter (25 ppm/8 ppl)	63,7 m {208,8 pi} 666,0	m {2185,0 pi}
Observer (62,5 ppm/19 ppl)	25,5 m {83,5 pi} 266,4	m {874,0 pi}
Reconnaître (125 ppm/38 ppl)	12,7 m {41,8 pi} 133,2	m {437,0 pi}
Identifier (250 ppm/76 ppl)	6,4 m {20,9 pi} 66,6	m {218,5 pi}

5.4 Performances de livraison

• Jusqu'à 14 utilisateurs sont accessibles en même temps.
  • La bande passante maximale est de 50 Mbps.

5.5 Logiciel d'extension (application IA)

Informations sur le nombre et la capacité des logiciels d'extension (applications) pouvant é installés.

WV-S15701-Z3L/ WV-S15701-Z3LN/ WV-S15501-Z3L/ WV-S15501-Z3LN/ WV-S15501-Z1L/ WV-S15501-Z1LN/ WV-S15301-Z1L/ WV-S15301-Z1LN

Nombre d'applications installables	Capacité ROM Capacité de la RAM
3 150 MB 250 MB

WV-X15701-Z3L/ WV-X15701-Z3LN/ WV-X15501-Z3L/ WV-X15501-Z3LN/ WV-X15501-

Z1L/ WV-X15501-Z1LN/ WV-X15502-Z1L/ WV-X15502-Z1LN/ WV-X15301-Z1L/

WV-X15301-Z1LN/ WV-X15302-Z1L/ WV-X15302-Z1LN

Nombre d'applications installables	Capacité ROM Capacité de la RAM
9 6 GB 1024 MB

Pour connaître l'état et les restrictions de prise en charge des logiciels (applications IA) les plus récents, veuillez consulter les informations techniques sur notre site Web.

→Site d'informations techniques

WV-S15701-Z3L/ WV-S15701-Z3LN/ WV-S15501-Z3L/ WV-S15501-Z3LN/ WV-S15501-Z1L/ WV-S15501-Z1LN/ WV-S15301-Z1L/ WV-S15301-Z1LN

Logiciels(applicationsd'IA)Pré-installerStatutd'assistance
IA-VMD Oui Prise en charge
Garde de confidentialité IA	Non Prise en charge
Détection de visage IA Non Prise en charge
Détection de personnes par	l'IA Oui Prise en charge
Détection de véhicule IA	Non Prise en charge
Détection d'occupation par	l'IA Non Prise en charge
Détection de changement de non Prise en charge scène AI
Apprentissage sur site de	l'IA Non Prise en charge
Relais de traitement IA	Non Non supporté
Licence de version d'application Oui Prise en charge
VaxALPR (Vaxtor LPR MMC) Non Prise en charge

VaxALPR (Vaxtor LPR MMC) est une application tierce. Notez les points sui lorsque vous utilisez une application tierce.

Logiciels(applicationsd'IA)Pré-installerStatutdesupport
IA-VMD Oui Prise en charge
Garde de confidentialité IA	Oui Prise en charge
Détection de visage IA Non Prise en charge
Détection de personnes par	l'IA Oui Prise en charge
Détection de véhicules IA	Oui Prise en charge
Détection d'occupation par	l'IA Oui Prise en charge
Détection de changement de-scène IA	Oui Prise en chargescène IA
Apprentissage sur site de	l'IA Oui Prise en charge
Relais de traitement IA	Oui Prise en charge
Licence de version d'application	Oui Prise en charge
VaxALPR (Vaxtor LPR MMC)	Oui Prise en charge

VaxALPR (Vaxtor LPR MMC) est une application tierce. Notez les points sui lorsque vous utilisez une application tierce.

Indicateur [SD MOUNT]
- Lorsqu'une carte mémoire microSD est insérée et peut être reconnue - S'allume → Clignote en vert → S'allume en vert - Lorsque les données peuvent être enregistrées après l'insertion de la carte mémoire mi et l'appui sur le bouton SD ON/OFF (moins de 1 seconde) - Lumières éteintes → S'allume en vert - Quand les données peuvent être enregistrées sur la carte mémoire microSD - S'allume en vert - Lorsque la carte mémoire microSD est retirée après avoir maintenu enfoncé le bouton ON/OFF (environ 2 secondes) (enregistrement) - S'allume en vert → Clignote en vert → S'éteint - Lorsque la carte mémoire microSD est retirée après avoir maintenu enfoncé le bouton ON/OFF (environ 2 secondes) (en attente d'enregistrement) - S'allume en vert → S'éteint - Lorsque les données ne peuvent pas être enregistrées sur la carte mémoire microSD i qu'une anomalie a été détectée ou que la carte mémoire microSD est configurée pour être utilisée - Lumières éteintes

Indicateur [LIEN]
Lorsque la caméra est capable de communiquer avec l'appareil connecté - S'allume en orange

Indicateur [ACT]
Lorsque des données sont envoyées via la caméra réseau - Clignote en vert (accès)

5.7 Bouton

① Câble réseau RJ45 /Câble Ethernet avec fiche RJ45 (catégorie 5e ou supérieure, droipaires (8 broches), moins de 100 m {328 pieds})
② Câble d'alimentation /Câble d'alimentation 2P (câble E/S (option) accessoire)
③ Câble d'entrée audio (blanc)
④ Câble de sortie audio (noir)
⑤ Câble E/S EXT /Câble d'alarme 4P (câble E/S (option) accessoire)
⑥ Borne [MONITOR OUT] (livraison d'usine : moniteur NTSC)
⑦ Câble E/S (option)

Une description détaillée du câble EXT I/O suit :

GND (Noir)

ALARM IN1 (Vert) : Entrée d'alarme 1/ Entrée Jour et nuit (IR)/ Entrée Réglage horaire automatique

ALARM IN2 (Rouge) : Entrée d'alarme 2 / SORTIE D'ALARME ALARM IN3 (gris) : Entrée d'alarme 3/ SORTIE D'ALARME/ SORTIE AUX

Spécification d'entrée : Entrée de contact sans tension (4 V - 5 V CC, r interne tirée vers le haut (environ 5 kΩ))

OFF : Ouvert ou 4 V - 5 V DC

ON : Établir le contact avec GND (courant de commande requis : 1 n Spécification de sortie : Sortie à collecteur ouvert (tension appliquée maximale V DC)

OUVERT : 4 V - 5 V DC, résistance interne tirée vers le haut (env

FERMÉ : Tension de sortie 1 V CC ou moins (courant de commande 50 mA)

6. Autre

6.1 Initialiser

Vous pouvez initialiser l'unité principale en appuyant sur le bouton [INITIAL SET]. Pour position du bouton INITIAL SET, reportez-vous à ce qui suit.

→Bouton

1. Éteignez l'ordinateur.
2. Allumez l'ordinateur tout en appuyant sur le bouton [INITIAL SET].
3. Appuyez sur le bouton [INITIAL SET] pendant 15 secondes ou plus après la mise à tension.
4. Relâchez le bouton INITIAL SET

- Environ deux minutes plus tard, l'ordinateur démarre et les paramètres contenant les paramètres réseau sont initialisés. S'il ne démarre pas normalement, réessayez.

6.2 Vérifiez la version du logiciel

Les fonctions de cette machine sont implémentées dans un logiciel. Nous vous recommand vérifier d'abord la version actuelle du logiciel en cas de problème avec le fonctionnement l'ordinateur.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Réglage détaillé de la caméra]>[Maintenance] des menus Avancés à gauche>Cliquer sur les ongl [Mise à niveau] affiche la fenêtre de gestion des versions.

1. Vérifiez les versions du logiciel avec [Version du micrologiciel]

• La version actuelle du logiciel peut être vérifiée.

Les versions mises à jour du logiciel peuvent contenir des modifications liées problèmes spécifiques.

6.3 Logiciel de mise à niveau

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Maintenance] des menus Avancés à gauche>Lorsque vous cliques les onglets [Mise à niveau], la fenêtre de mise à niveau du logiciel s'affiche.

1. Téléchargez le dernier logiciel sur le PC
2. Cliquez sur Sélectionner les fichiers pour spécifier le logiciel que vous avez téléchargé cliquez sur [Exécuter].

• Utilisez un PC sur le même sous-réseau que la machine pour mettre à ni version.
  • N'éteignez pas l'ordinateur pendant la mise à niveau de la version. N'effectu aucune opération tant que la mise à niveau de la version n'est pas termin
• Assurez-vous de vérifier la version après la mise à niveau. Supprimez égalen fichier Internet temporaire.

6.4 Ordre de réglage lors du réglage de la qualité de l'

Il est recommandé de définir les paramètres de qualité d'image dans l'ordre suivant : Ré visibilité → Réglage de la couleur → Suppression du bruit.

1. Ajuster la visibilité

- [Mode de contrôle de la lumière], [Automatique intelligent], [Super dynamique], [Niveau de contraste], [Compensation de lumière élevée (HLC)], [Extension adaptive des nois [Extension adaptative des hautes lumières], [Gain maximum], [Obturation maximale], [Niveau de tension constante de signal]

1. Ajuster la couleur

• [Balance des blancs], [Niveau de gain de chrominance]

1. Supprimer le bruit

• [Réduction du bruit numérique], [Niveau de netteté]

Reportez-vous au manuel d'utilisation pour plus de détails sur chaque fonction

• La fonction de réglage de la qualité de l'image peut s'influencer mutuellement

• Si nécessaire, ajustez le niveau de luminosité de l'écran.

6.5 Réglage de la luminosité des objets (scènes lumineuses

6.5.1 Réglage de la luminosité

Ajustez la luminosité de l'objet.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez la [Luminosité] de [Qualité d'image]

2. Un déplacement dans la direction [+] éclaircit l'image.

3. Déplacez-vous dans la direction [-] pour assombrir l'image.

[-]

Produire des

images plus

sombres

6.6 Ajustement de la luminosité des objets (scènes sombres)

6.6.1 Ajuster le gain maximum

Dans les scènes sombres, l'image devient plus lumineuse en augmentant le gain maximum.

1. Autre

6.6 Ajustement de la luminosité des objets (scènes sombres)

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Gain maximum] sur [+]

Gain maximum : 6 Gain maximum : 11

6.6.2 Ajuster l'obturateur maximum

L'augmentation de l'obturation maximale rend les images plus lumineuses.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Obturateur maximum]

- La sélection de [Obturateur maximum] plus longue que [Max 1/30s] éclaircit l'image quantité de lumière entrée augmente.

L'augmentation de l'obturation maximale augmente le flou.

Obturation maximale :

1/30

Obturation maximale :

4/30

805-20 1.3757 满60% 549.88 201-205 111-833 106,832 4889 1017 452.35

1. Autre

6.7 Réduire le scintillement blanc et le noircissement de l'écran

6.7 Réduire le scintillement blanc et le noircissement de l'écran

6.7.1 Définir Super Dynamique

Lorsque Super Dynamic est réglé sur ON, les zones claires et sombres sont reproduites fidèlement, même lors de la prise de vue dans un endroit présentant une grande différer luminosité.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez [Super Dynamique] sur [Activé]

Réglez [Super Dynamic] sur [Off] lorsque les phénomènes suivants sont observen fonction des conditions d'éclairage.

-En cas de scintillement ou de changement de couleur -Bruit dans la zone lumineuse de l'écran

Super dynamique : désactivé Super dynamique : activé

6.7.2 Régler la compensation du rétroéclairage

En réglant [Correcteur de rétroéclairage], l'obscurité de l'objet intérieur est supprimée (obje, intérieur plus lumineux).

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.

1. Réglez sur [Compensation de contre-jour (BLC)] dans [Super Dynamic] [BLC/HLC]

2. Autre

6.7 Réduire le scintillement blanc et le noircissement de l'écran

Si [Super Dynamic] est réglé sur [On] ou [Intelligent Auto] est réglé sur [Compensation du contre-jour] ne peut pas être réglé.

Correction du rétroéclairage : désactivée Correction du rétroéclairage : activé Nivcau : 16

6.7.3 Régler la compensation de lumière élevée

En réglant [Compensation de lumière élevée (HLC)], les lumières vives telles que les pha voiture suppriment la luminosité de l'objet.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], I fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [Compensation de lumière élevée (IILC)] dans [Super Dynamic] [BLC/IILC]

Si [Super Dynamic] est réglé sur [On] ou [Intelligent Auto] est réglé sur [I peut pas être réglé sur [I high light compensation(IILC)].

Compensation de lumière

élevée : Désactivé

ZR 20

Compensation de lumière

élevée : activée

ZR 234

6.7.4 Ajuster l'étirement adaptatif du noir

Ajustez l'Êtendue noire adaptative] pour éclaireir les zones sombres des images.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez les niveaux de [Réglage détaillé] [Étendue noire adaptative] sur [+]

Niveau : 128 Niveau : 255

6.7.5 Ajustez le [Niveau du socle]

Ajustez le [Niveau de tension constante de signal] pour régler le niveau de noir de l'in

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez le niveau du socle du [Paramétrage détaillé].

2. Un déplacement dans la direction [+] éclaircit l'image.

3. Déplacez-vous dans la direction [-] pour assombrir l'image.

[+] direction

Éclaircir l'image

6.8 Ajuster le contraste de l'objet

6.8.1 Ajuster le contraste

En ajustant le [Niveau de contraste] pour augmenter le contraste entre les images claires sombres, la visibilité de l'objet avec moins de contraste peut être améliorée.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez les niveaux de [Paramétrage détaillé] [Niveau de contraste] sur [+]

Niveau : 128 [+] direction

Augmenter le contraste

6.9 Réduire le scintillement

Les scintillements sont automatiquement corrigés en utilisant le [Mode de contrôle de la

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Scène intérieure (50 Hz)] ou [Scène intérieure (60 Hz)] pour [Mode de de la lumière].

• Utilisez 50 Hz/60 Hz selon la région.

6.10 Réduire le flou de l'objet (scènes lumineuses)

6.10.1 Définir l'auto intelligente (niveau de priorité au mouvement)

Grâce à [Auto intelligent], l'appareil photo identifie les objets avec des scènes (contre-jou extérieur, scènes de nuit, etc.) et les mouvements du visage des personnes. L'appareil p'ajuste automatiquement la quantité, le gain, la vitesse d'obturation et le contraste de la entrant dans l'appareil photo par les objectifs de l'appareil photo pour faciliter la vision en mouvement.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez le [Niveau de priorité visage (Luminosité)] et le [Niveau de priorité mouvemen (Déclencheur)] avec [Auto intelligent] réglé sur [Activé].

- En ajustant dans la direction [+] , le flou de l'objet sera réduit.

L'augmentation du niveau dans un environnement à faible éclairage augmente le bruit.

Désactivé (personne floue) Activé (moins de flou)

6.10.2 Ajuster l'obturateur maximum

Le raccourcissement de l'obturation maximale réduit le flou.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. La sélection d'un [Obturateur maximum] plus court que [Obturateur max. 1/30 s]

2. Autre

6.11 Réduire le flou des objets (scènes sombres)

- Si [Obturateur maximum] est réglé sur une durée plus courte que [Obturation max. le flou est réduit.

Dans des environnements à faible éclairage, raccourcir l'obturateur maximum assombrit l'objet et augmente le bruit.

Obturation Obturateur maximale : maximum :

1/30 1/250

6.11 Réduire le flou des objets (scènes sombres)

6.11.1 Ajuster la réduction du bruit numérique

Réduire les effets de la réduction du bruit en réglant la [Réduction du bruit numérique] flou.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez la [Réduction du bruit numérique] dans la direction [-].

Si l'effet de réduction du bruit est réduit, le bruit augmentera.

Niveau : 128 Niveau : 100

Réduire le flou

6.12 Affiner le contour du sujet

6.12.1 Ajuster le niveau de netteté

Ajustez le [Niveau de netteté] pour affiner le contour des images.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Niveau de netteté] sur [+]

Niveau : 10 Niveau : 31

Affiner le contour de l'image

6.13 Ajuster la couleur

6.13.1 Ajuster la densité des couleurs

Ajustez le [Niveau de gain chromatique] pour régler l'obscurité.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Ajustez le [Niveau de gain chromatique] dans [Réglage de base] ou [Paramétrage détaï • Si vous déplacez le curseur dans la direction « + », les couleurs deviendront for vives. • Si vous déplacez le curseur dans la direction « - », les couleurs deviendront att

    subgraph Input
    F["Input Image: -, +"]
    end

    subgraph Transformation
    G["Transformation: Blue Arrow"]
    H["Transformation: Blue Arrow"]
    I["Transformation: Blue Arrow"]
    end

    style A fill:#f9f,stroke:#333
    style F fill:#ccf,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#cff,stroke:#333

6.13.2 Ajuster la balance des blancs

Si la couleur est affectée par une lampe au sodium, utilisez [Balance des blancs] pour couleur.

Panneaux de configuration des pages d'images en direct>[Paramétrage détaillé]>[Paramètres détaillés de la caméra]>[Image] ou [Image/Audio] des menus Avancés à gauche>[Ajustem de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Config.], fenêtre de réglage de la qualité de l'image s'affiche.

1. Sélectionnez [ATW2] dans [Balance des blancs]

• La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium

Effet de la lampe au sodium Aucun effet de la lampe au

sodium 615 23 11F 58 1X1 27 10K E53 14BALL 43261 18J 19 12 7 14 012 52 0452 36

6.14 Réduire le bruit des objets (scènes lumineuses)

6.14.1 Ajuster le niveau de netteté

Le réglage du [Niveau de netteté] pour rendre les images douces réduit le bruit autour

➢ Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de

1. Autre

6.15 Réduire le bruit des objets (scènes sombres)

l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Niveau de netteté] dans la direction [-].

Niveau : 31 Niveau 5

Adoucir le contour de

l'image

6.15 Réduire le bruit des objets (scènes sombres)

6.15.1 Ajuster la réduction du bruit numérique

En ajustant la [Réduction du bruit numérique] et en augmentant les effets de la réductie le bruit est réduit.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez la [Réduction du bruit numérique] sur [+]

L'augmentation des effets de réduction du bruit augmente le flou.

Niveau : 90 Niveau : 255

Reduire le bruit

6.16 Réglez la mise au point lors du basculement entre et le blanc.

6.16.1 Méthode de réglage de la mise au point pour basculer entre le noir et

Lorsque [Méthode de réglage] est défini sur [Auto], l'appareil photo peut ne pas être c d'effectuer la mise au point lors du basculement entre le noir et le blanc si, dans de faible luminosité, un spot tel que des lampadaires ou un objet plat est réfléchi. Si tel est définissez l'enregistrement prédéfini comme indiqué ci-dessous.

Panneaux de configuration des pages d'images en direct > [Paramétrage détaillé] > [Paramétrage détaillé de la caméra vidéo] > [zoom] des menus avancés sur la gauche Lorsque l'onglet [Zoom ou mise au point] est cliqué, la page de configuration du ro zoom/focus s'affiche.

1. Définir [Méthode de réglage]

2. Réglez [Jour et nuit (IR)] sur [Fixe Changement de focus(Normale)] lorsqu'il est uti avec [Arrêt], [Activé (lumière infrarouge Arrêt)], [Activé (lumière infrarouge Activé)], [Automatique 1(lumière infrarouge Arrêt)], [Automatique 2(lumière infrarouge Activé)] ou [Automatique 3 (SCC)].

3. Lorsque [Jour et nuit (IR)] est utilisé dans [Automatique 4 (LPR)], réglez-le sur [Changement de focus(LPR)].
   * Le jour et la nuit (IR) peuvent être définis dans la fenêtre Paramètres de réglag qui s'affiche en cliquant sur les panneaux de configuration des pages d'image en dir [Paramétrage détaillé] > [Paramétrage détaillé de la caméra vidéo] > [Image/Son] des avancés sur la gauche > [Réglage d'image] dans les onglets [Qualité d'image] > Lor [Config.].

4. Utilisez [Réglage de mise au point manuel] pour régler la position de mise au point conditions de couleur de jour ou de noir et blanc de nuit

5. Réglez [Jour et nuit (IR)] sur [Automatique 1(lumière infrarouge Arrêt)], [Automatique 2(lumière infrarouge Activé)], [Automatique 3 (SCC)] ou [Automatique 4 (LPR)].

• Pour être en noir et blanc, réglez [Jour et nuit (IR)] sur [Activé (lumière infrarouge Activé)] et forcez-le en noir et blanc.
  • [Automatique 3 (SCC)] de [Jour et nuit(IR)] ne peut être défini que pour 10x.

(WV-S15501-Z1L/ WV-S15501-Z1LN/ WV-X15501-Z1L/ WV-X15501-Z1LN/ WV-X15502-Z1L/ WV-X15502-Z1LN/ WV-S15301-Z1L/ WV-S15301-Z1LN/ WV-X15301-Z1L/ WV-X15301-Z1LN/ WV-X15302-Z1L/ WV-X15302-Z1LN)

• Si [Jour et nuit (IR)] est réglé sur [Automatique 4 (LPR)], [Jour et nuit [Niveau] ne peut pas être défini ou modifié.

- Étant donné que le paramètre [Automatique 4 (LPR)] du paramètre [Jour et (IR)] suppose un fonctionnement d'obturation à grande vitesse, le basculement entre les images en noir et blanc et en couleur peut être répété lorsque l'obturateur maximal est réglé sur un paramètre d'obturation de [Maxi. 1/120 ou moins ([Maxi. 1/30 s], etc.).

Réglage du zoom/mise au point Ajuster l'image

Si la mise au point ne correspond pas même dans la procédure ci-dessus, ajustez la m comme suit.

Panneaux de configuration des pages d'images en direct > [Paramétrage détaillé] > [Paramétrage détaillé de la caméra vidéo] > [zoom] des menus avancés sur la gauche [Position préréglée] dans les onglets [Position] > Lorsque [Config.] est cliqué, la fenêt configuration de la position prédéfinie s'affiche.

1. Sélectionnez le numéro de position dans le menu déroulant [Préréglage].

2. Changer [Mise au point automatique] sur [Arrêt]

3. Utilisez les boutons [Automatique]/[Près]/[Loin] de [Mise au point] pour régler la posit focalisée pendant la journée.

4. Appuyez sur la touche [Enregistrer]

- Enregistrez une position prédéfinie avec la position de mise au point dans l'état de couleur, par exemple lorsque vous prenez des photos pendant la journée.

1. Avec [Jour et nuit (IR)] réglé sur [Activé (lumière infrarouge Activé)] la nuit, utilisez [Automatique]/[Près]/[Loin] de [Mise au point] pour régler la position de mise au poi

2. Appuyez sur la touche [Enregistrer]

- Enregistrez une position prédéfinie avec une mise au point en noir et blanc, par lorsque vous prenez des photos de nuit.

1. Ouvrez [Limites de réglage horaire] > [Limites de réglage horaire] dans le menu Ava

2. Réglez le jour de la semaine et la durée de [Limites de réglage horaire] en sélecti menu déroulant [Mode de fonctionnement] de [Limites de réglage horaire] et en sélec [Préréglage] enregistré dans (4).

3. (8) Sélectionnez le jour de la semaine [Limites de réglage horaire] et la durée dans déroulant [Mode de fonctionnement] de [Préréglage] enregistré dans (6) et définissez le de la semaine.

4. Appuyez sur la touche [Valider]

Panneaux de configuration des pages d'images en direct > [Paramétrage détaillé] > [Paramétrage détaillé de la caméra vidéo] > [Image/Son] des menus avancés sur la g [Réglage d'image] dans les onglets [Qualité d'image] > Lorsque [Config.] est cliqué, la de réglage du réglage de l'image s'affiche.

1. Réglez [Jour et nuit (IR)] sur [Automatique 1(lumière infrarouge Arrêt)], [Automatique 2(lumière infrarouge Activé)], [Automatique 3 (SCC)] ou [Automatique 4 (LPR)] selon l'application.

- Pour être en noir et blanc, réglez [Jour et nuit (IR)] sur [Activé (lumière infrarouge Activé)] et forcez-le en noir et blanc.

• [Automatique 3 (SCC)] de [Jour et nuit(IR)] ne peut être défini que pour 10x.

(WV-S15501-Z1L/ WV-S15501-Z1LN/ WV-X15501-Z1L/ WV-X15501-Z1LN/ WV-X15502-Z1L/ WV-X15502-Z1LN/

WV-S15301-Z1L/ WV-S15301-Z1LN/ WV-X15301-Z1L/ WV-X15301-Z1LN/ WV-X15302-Z1L/ WV-X15302-Z1LN)

• Si [Jour et nuit (IR)] est réglé sur [Automatique 4 (LPR)], [Jour et nuit [Niveau] ne peut pas être défini ou modifié.

- Étant donné que le paramètre [Automatique 4 (LPR)] du paramètre [Jour et (IR)] suppose un fonctionnement d'obturation à grande vitesse, le basculement entre les images en noir et blanc et en couleur peut être répété lorsque l'obturateur maximal est réglé sur un paramètre d'obturation de [Maxi. 1/120 ou moins ([Maxi. 1/30 s], etc.).

Réglage de la position préréglée Ajuster l'image

Vérifiez les symptômes sur ce tableau avant de demander une réparation.

Contactez le revendeur auprès duquel vous avez acheté la montre si vous ne récupérez de ces problèmes ou si vous présentez des symptômes autres que ceux répertoriés dans tableau.

PhenomenonCauseCountermeasuresReference
Ne pas être allumé	Pour une alimentation PoE++•Le câble Ethernet la machine est-il connecté au dispositif d'alimentation pour PoE (IEEE 802.3 bp) ?•Certains dispositifs d'alimentation pouvant connecter plusieurs terminaux PoE ne fourniront d'alimentation si l'alimentation totale dépasse la limite.	•Décrificz s'il est connecté.	Installation
		•Reportez-vous au manuel d'instructions de l'alimentation PoE++.pas
	Pour alimentation CC•Le câble d'alimentation 2P (accessoire WV-QCA501A) est-il connecté au câble d'alimentation ?•L'adaptateur secteur est-il conforme aux normes de la machinée adaptateur secteur. ?	•Vérifiez s'il est connecté.
		•Vérifiez la valeur nominale de adaptateur secteur. ?
Le voyant LINK ne s'allume pas en orange lorsque le câble réseau est connecté.	•Le câble Ethernet est-il correctement connecté à la machine connecté	•Connectez correctement le câble Ethernet.	—
	•Le hub ou le routeur auquel la machine connectée fonctionne-t-il correctement ?	•Vérifiez que votre routeur fonctionne correctement.
	•Le câble Ethernet connecté à la machine est-il cassé ?	•Remplacez par un centre cable Ethernet.
Le voyant d'avertissement/erreur de la carte mémoire SD clignote rouge.	Une erreur de lecture/écriture de la carte mémoire SD produite. Une carte mémoire anormalc est-elle insérée ?	Remplacez la carte mémoire SD par une c'este normale.	—
Générer du bruit d'entrée audio	des éléments suivant peuvent être envisagées pas amélioré, utilisez un microphone avec un• La mise à la terrampficateur ou la caméra, du hub connectez une sortie commutation et des audio à faible équipements périphériques n'est pas mise à la terre.• Les lignes électriques, etc. sont connectées à proximité.• Il existe à proximité des équipements qui génèrent de forts champs électriques et magnétiques (tels que des antennes de transmission de télévision et de radio, des moteurs de climatiseurs, des transformateurs de puissance, etc.).	Si le périphérique n'est pas amélioré, utilisez un microphone avec un compacteur ou connectez une sortie audio à faible impédance de sortie.	Installation un
Mise au point automatique (AF) incorrecte	La mise au point ne pas être ajustée automatiquement dans les emplacements ou objets suivants.·Il y a un grand mouvement.·Grande variation de l'intensité de l'éclairage·Faible éclairement·Soyez extrêmement lumincux ou réfléchissant·Au-dessus des fenêtres·Endroits où les panneaux avant sont sujets à la contamination·Les murs blancs et autres lumières et ténèbres sont faibles.·Le clignotement est sévère.	Ajustez la mise au point manuellement depuis le haut de l'écran du logiciel.	—

6.18 Précautions d'utilisation

- Impact sur l'image/la qualité de l'image

La qualité de l'image peut se détériorer ou l'image peut être difficile à voir dans le d'installation ci-dessous.

• Lorsque les gouttes de pluie adhèrent au panneau avant à cause du vent en cas
• Lorsque la neige adhère à la face avant à cause du vent lors de l'enneigement (

la quantité de neige et de la qualité de la neige)

- Contamination de la face avant due à la poussière présente dans l'air ou aux gaz d'échappement des automobiles

- De fines empreintes radiales blanches peuvent apparaître sur le panneau avant. Ces phénomènes se produisent lors du processus de formation du revêtement anti-pluie et n constituent pas des anomalies du produit.

<WV-S15701-Z3LN/ WV-X15701-Z3LN/ WV-S15501-Z3LN/ WV-S15501-Z1LN/

WV-X15501-Z3LN/ WV-X15501-Z1LN/ WV-X15502-Z1LN/ WV-X15301-Z1LN/

WV-X15302-Z1LN>

(Modèles avec revêtement ClearSight uniquement)

• N'appliquez pas de choc violent sur l'avant.

Dans le cas contraire, des dommages ou des inondations pourraient en résulter.

- Ouverture d'aération

- De la condensation peut se produire dans certaines conditions, telles que la tempéra l'humidité et les conditions météorologiques, et la déshumidification peut prendre plus temps.

- Ne pas bloquer la surface de l'ouverture de ventilation.

- Utilisation dans des environnements à basse température

Ce produit est équipé d'une unité de chauffage interne pour une utilisation dans les froids.

L'unité de chauffage s'allume automatiquement lorsque la température à l'intérieur du pr descend en dessous d'environ -15 °C {5 °F}.

Lorsque ce produit est installé et utilisé à des températures inférieures à -20 °C {-démarrage peut prendre du temps car la caméra attendra d'être réchauffée en interne chauffage interne juste après la mise sous tension.

De plus, la caméra peut ne pas fonctionner correctement si elle est installée et utilis environnement où la température est inférieure à -30 ^[-22 ^]60 ^[-76 ^] . Da cas, attendez environ 2 heures ou plus jusqu'à ce que la caméra soit préchauffée. En remettez sous tension.

À mesure que la caméra se réchauffe, la neige ou le givre accumulés sur le pannea fondent. Toutefois, il se peut qu'il ne soit pas dégivré du panneau en fonction de l'ambiente ou des conditions météorologiques.

- Lorsque "WARMING UP-PLEASE WAIT" s'affiche sur l'écran pendant l'utilisation La température intérieure de l'appareil est basse. Attendez que l'intérieur se réchauffe que la machine redémarre automatiquement. S'il te plaît attend un moment.

- Ne touchez pas directement l'objectif ou le panneau avant.

S'il est sale, la qualité de l'image peut se détériorer.

- Batteries

La batterie est intégrée à l'appareil. Ne laissez pas la batterie dans un environnement une chaleur excessive provenant du soleil ou du feu.

- Si la machine n'est plus utilisée, ne la laissez pas sans surveillance et doit être ret

- Consumables

Les pièces suivantes sont des consommables. Remplacez la montre par une nouvelle en fonction de sa durée de vie. La durée de vie varie en fonction de l'environnement conditions d'exploitation. La durée de vie est une indication approximative en cas d'util à +35 °C.

- Objectif:

<WV-S15701-Z3L/ WV-S15701-Z3LN/ WV-X15701-Z3L/ WV-X15701-Z3LN/

WV-S15501-Z3L/ WV-S15501-Z3LN/ WV-X15501-Z3L/ WV-X15501-Z3LN>

Environ 1 million de cycles (environ 5 500 heures)

<WV-S15501-Z1L/ WV-S15501-Z1LN/ WV-X15501-Z1L/ WV-X15501-Z1LN/

WV-X15502-Z1L/ WV-X15502-Z1LN/ WV-S15301-Z1L/ WV-S15301-Z1LN/

WV-X15301-Z1L/ WV-X15301-Z1LN/ WV-X15302-Z1L/ WV-X15302-Z1LN>

Environ 3,7 millions de cycles (environ 20 000 heures)

- Emplacement de l'installation

Le produit ne peut pas être installé dans les zones près de la mer, en bord de l'agent de fonte des neiges est pulvérisé.

- Nous ne serons pas responsables de la compensation du contenu, des pertes de conte enregistré ou édité et de tout dommage direct ou indirect consécutif causé par un éd d'enregistrement ou d'édition en raison de défauts de cet appareil ou de la carte mé microSD.

En outre, les mêmes dispositions s'appliquent après la réparation de l'unité.

- Logiciels open source

- Ce produit contient un ouvrir le logiciel source licence sous la norme GPL (Licence Public GNU), la norme LGPL (licence moins grand public GNU), etc.

- Les clients peuvent reproduire, distribuer et modifier le code source du logiciel sous de Licence GPL et/ou de Licence LGPL.

- Pour plus de détails concernant les licences et le code des logiciels open source, "Cliquez ici pour des informations OSS" sur la page "Support" du menu de configue ce produit et lire le contenu affiché.

- Veuillez noter que nous ne répondrons à aucune demande concernant le contenu du

source.

- droits d'auteur

À part le logiciel de source ouverte autorisé sous GPL/LGPL et cetera, la distributio reproduction, le démontage, la compilation inverse et l'ingénierie inverse du logiciel four avec ce produit sont formellement interdits. En outre, l'exportation de n'importe quel fourni avec ce produit violant les lois d'exportation est interdite.

- Pour les marques et marques déposées

• Microsoft, Windows, Windows Media, Internet Explorer, Microsoft Edge et ActiveX son marques déposées ou des marques commerciales de Microsoft Corporation aux États-Un et dans d'autres pays.
• Intel, Intel Core est une marque commerciale d'Intel Corporation ou de ses filiales États-Unis et/ou dans d'autres pays.
• Adobe, Acrobat Reader et Adobe Reader sont des marques commerciales d'Adobe.
• Le logo microSDXC est une marque commerciale de SD-3C, LLC.
• iPad et iPhone sont des marques commerciales d'Apple Inc., déposées aux États-Unis dans d'autres pays.
• Android et Google Chrome sont des marques commerciales de Google LLC.
• Firefox est une marque commerciale de la Fondation Mozilla aux États-Unis et dans d'autres pays.
• QR Code est une marque déposée de DENSO WAVE CORPORATION.
• Les autres noms de sociétés et noms de produits décrits dans ce manuel sont des commerciales ou des marques déposées de chaque société.

6.19 Clause de non-responsabilité

EN AUCUN CAS, i-PRO Co., Ltd. NE SERA RESPONSABLE ENVERS TOUTE PART OU TOUTE PERSONNE, À L'EXCEPTION DU REMPLACEMENT OU DE L'ENTRETIER RAISONNABLE DU PRODUIT, DANS LES CAS, Y COMPRIS MAIS SANS LIMITATION CI-DESSOUS :

1. TOUTE PERTE OU DOMMAGE, Y COMPRIS SANS LIMITATION, DIRECTS OU INDIRECTS, SPÉCIAUX, CONSÉCUTIFS OU EXEMPLAIRES, DÉCOULANT DE OU LIÉS AU PRODUIT ;

2. TOUT INCONVENANCE, PERTE OU DOMMAGE CAUSÉ PAR UNE UTILISATION INAPPROPRIÉE OU UN FONCTIONNEMENT NÉGLIGENT DE L'UTILISATEUR ;

3. TOUS LES DYSFONCTIONNEMENT OU PROBLÈMES PROVENANT D'UN

DÉMONTAGE, D'UNE RÉPARATION OU D'UNE MODIFICATION NON AUTORISÉE DU PRODUIT PAR L'UTILISATEUR, QUELLE QUE SOIT LA CAUSE DU DYSFONCTIONNEMENT OU DU PROBLEME ;

1. INCONVENIENCE OU TOUTE PERTE SURVENANT LORSQUE LES IMAGES NE SONT PAS AFFICHÉES, EN RAISON DE TOUTE RAISON OU CAUSE, Y COMPR TOUTE DÉFAILLANCE OU PROBLÈME DU PRODUIT ;
2. TOUT PROBLÈME, INCONVENIENTS CONSÉCUTIFS, OU PERTE OU DOMMAGE, RÉSULTANT DU SYSTÈME COMBINÉ PAR DES APPAREILS DE TIERS ;
3. TOUTE RÉCLAMATION OU ACTION POUR DOMMAGES PROVOQUÉS PAR UNE PERSONNE OU ORGANISATION EN TANT QUE SUJET PHOTOGRAPHIÉ EN RAISC D'UNE VIOLATION DE LA CONFIDENTIALITÉ CONCERNANT L'IMAGE DE LA CAMÉRA D'ASURVEILLANCE OU LES DONNÉES SAUVEGARDÉES, POUR QUELQUE RAISON (Y COMPRIS L'UTILISATION LORSQUE L'AUTHENTICATION DE L'UTILISATEUR SUR L'ÉCRAN DE PARAMÈTRE D'AUTHENTICATION EST DÉSACTIVÉE), DEVENIR PUBLIC OU ÊTRE UTILISÉ À TOUT FIN ;
4. PERTE DE DONNÉES ENREGISTRÉES CAUSÉE PAR TOUTE PANNE (Y COMPRIS L'INITIALISATION DU PRODUIT EN RAISON DE L'OUBLI D'INFORMATIONS D'AUTHENTIFICATION TELLES QUE UN NOM D'UTILISATEUR ET UN MOT DE PASSE) ;

Limitation de responsabilité

CETTE PUBLICATION EST FOURNIE « EN L'ÉTAT » SANS GARANTIE D'AUCUNE SORTE, EXPRESSE OU IMPLICITE, Y COMPRIS MAIS SANS LIMITATION, LES GARANTI IMPLICITES DE QUALITÉ MARCHANDE, D'ADAPTATION À UN USAGE PARTICULIER O DE NON-VIOLATION DES DROITS D'UN TIERS.

CETTE PUBLICATION PEUT CONTENIR DES INEXACTITUDES TECHNIQUES OU DES ERREURS TYPOGRAPHIQUES. DES CHANGEMENTS SONT AJOUTÉS AUX INFORMATIONS PRÉSENTÉES, À TOUT MOMENT, POUR L'AMÉLIORATION DE CETTE PUBLICATION ET/OU DU(S) PRODUIT(S) CORRESPONDANT(S).

6.20 RELATION RÉSEAU

Cet équipement étant connecté au réseau, il peut être endommagé comme suit.

① Fuite ou fuite d'informations via la machine

② Exploitation malveillante de l'Avion par un tiers malveillant
③ Interférence ou arrêt de l'Avion par un tiers malveillant

Afin de prévenir de tels dommages, prenez des mesures de sécurité du réseau adéquates, notamment les mesures suivantes sous la responsabilité du client.

• Utilisez la machine sur un réseau sécurisé utilisant des pare-feu, etc.
• Confirmez que les virus informatiques et les programmes malveillants sont régulièrement vérifiés et exterminés lorsque l'ordinateur est connecté au système.
• Utilisez l'authentication des utilisateurs, définissez des noms d'utilisateur et des mots d'passe et limitez les utilisateurs pouvant se connecter pour vous protéger contre les a non autorisées.
• Pour empêcher les données d'image, les informations d'authentication (nom d'utilisateur, de passe), les informations de courrier d'alarme, les informations du serveur FTP, les informations du serveur DDNS, etc., d'être divulguées sur le réseau, des mesures telles restriction de l'accès par authentification de l'utilisateur sont mises en œuvre.
• Tous les navigateurs doivent être fermés après l'accès administrateur à la machine.
• Le mot de passe de l'administrateur est modifié périodiquement. De plus, les informatic d'authentication (nom d'utilisateur, mot de passe) doivent être stockées de manière appropriée afin qu'elles ne soient pas visibles par des tiers.
• N'installez pas l'équipement ou les câbles dans un endroit où ils peuvent être facilement détruits.
