MODE D'EMPLOI MAXX 7 BOSCH

Fe lations ! Avec l'achat de votre nouveau lave-linge, vous venez d'acquérir un appareil électroménager Bosch moderne de très grande qualité. Ce lave-linge très moderne et de qualité se distingue par une faible consommation d'eau et d'énergie. Chaque machine à laver qui quitte notre usine est contrôlée avec le plus grand soin afin de garantir son fonctionnement fiable et sûr.

Pour des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services, visitez notre site Internet www.bosch-home.com ou contactez notre service après-vente.

Vous trouverez les coordonnées du service après-vente icimême ou dans la liste ci- jointe (selon le modèle).

Élimination écologique Æ Éliminez l'emballage en respectant l'environnement.

Cet appareil est conforme à la Directive européenne

2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

Le directive définit des dispositions-cadres pour la reprise et le recyclage des appareils usagés au sein des pays de l'UE.

Conformité d'utilisation Programmes Régler et adapter le programme Lavage . . Après le lavage Réglages personnalisés …… Remarques importantes … Récapitulatif des programmes Consignes de sécurité ……. Valeurs de consommation : : NettOYAge nn Mentions apparaissant dans la zone d'affichage. Entretien … : :

Protection de l'environnement et économie

— Utilisez la charge maximale du programme choisi.

— Utilisez le prélavage uniquement lorsque le linge est très sale.

— Dosez la lessive en respectant les indications du fabricant et en tenant compte de la dureté de l'eau.

— Si vous passez ensuite le linge au sèche-linge, réglez la vitesse d'essorage en respectant les instructions du fabricant du sèche-linge.

M Cette machine est destinée à un usage exclusivement domestique, au lavage des textiles lavables en machine et de la laine pouvant être lavée à la main dans un bain lessiviel, à être utilisée avec de l'eau potable froide ou froide et chaude (max. 60 °C) (selon le modèle). et des produits de lavage et d'entretien du commerce spécialement conçus pour être utilisés en machine.

— Ne laissez jamais les enfants sans surveillance à proximité du lave-linge.

- Les enfants et les personnes non averties ne doivent pas faire fonctionner le lave-linge.

_ penez les animaux domestiques à l'écart du lave- linge.

à — Respectez les consignes de sécurité figurant à la

N'utilisez le lave-linge qu'après avoir lu cette notice et la notice d'installation séparée !

Compartiment Il : Produit de lavage, adoucisseur d'eau, agent de blanchiment,

Récapitulatif détaillé des programmes — page 7. Température et vitesse d'essorage réglables individuellement, en fonction du programme sélectionné et de son stade d'avancement.

Coton textiles résistants + Prélavage textiles résistants, prélavage

Synthétiques textiles d'entretien facile

+ Prélavage textiles d'entretien facile, prélavage Mix rapide types de textiles mélangés: Délicat/Soie textiles lavables délicats

1 Laine laine lavable à la main/à la machine

Installation conforme, selon la notice d'installation séparée.

€ Contrôler la machine

N - Ne mettez jamais une machine endommagée en service.

- Contactez le service après-vente !

Connecter la fiche dans la prise

Vous ne devez pas avoir les À mains humides.

Vous ne devez toucher que la

prise de l'appareil !

Ouvrir le robinet d'eau

Insert pour lessive liquide (selon le modèle) — page 6

cristaux de détachant Compartiment & : assouplissant, amidon Compartiment I! : lessive pour le prélavage

Diluez les produits épais (assouplissants et amidon p.ex.) dans de l'eau.

Cela permet d'éviter tout engorgement.

Régler et adapter le programme**

Avant le premier lavage vage S ge — p Es

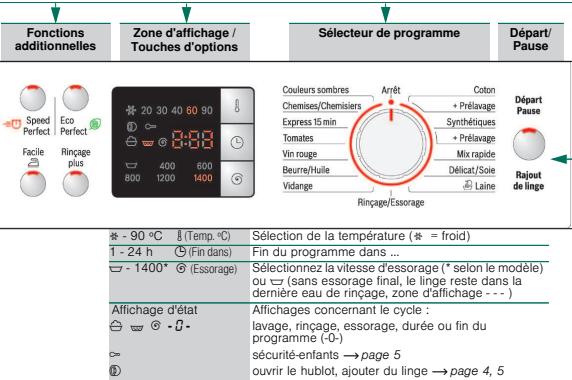

Y Ÿ Y Fonctions Zone d'affichage / Sélecteur de programme Départ/ additionnelles Touches d'options Pause

“*Lorsque le symbole ©, est allumé dans l'affichage, la sécurité-enfants est active — Désactiver, page 5. Pour les programmes Taches, fonctions additionnelles et touches

d'options —> Réglages personnalisés, page 5.

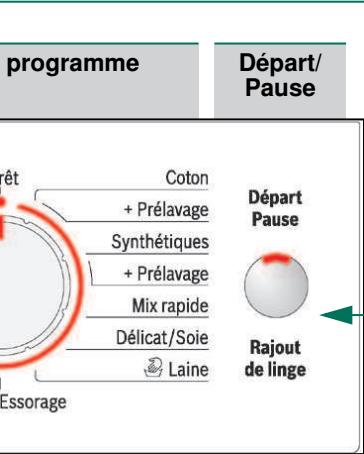

Sélectionner Départ/Pause

Me ie Couleurs sombres Coton SO Chemises/Chemisiers S + Prélae salt @ Express 15 in Simihétiques PERLES Tomates \|L + Prélavage Fos Rneags Vin rouge Mix rapide 2 pis a oi . Beurre/tuile DéleatS0 pont (e & Vidange Laine delinge

Rinçage/Essorage linge lavé à la main, touche Rinçage plus aclivée ; pour un simple essorage, désactivez la touche

Vidange de l'eau de rinçage de © (sans essorage final)

Vin rouge textiles résistants et d'entretien facile, programme

Tomates spécial Taches — page 5

Express 15 min programme court

Chemises/Chemisiers chemises sans repassage

Couleurs sombres textiles foncés

#-90°C ElTemp.C) Sélection de la température (# = froid) 1-24h ŒOfindans) Fin du programme dans …

w-1400* © Æssorage) Sélectionnez la vitesse d'essorage (* selon le modèle) ou & (sans essorage final, le linge reste dans la dernière eau de rinçage, zone d'affichage ---)

Affichages concernant le cycle :

lavage, rinçage, essorage, durée ou fin du programme (-0-)

œ sécurité-enfants — page 5

® ouvrir le hublot, ajouter du linge — page 4, 5

Affichage d'état 8 w 6 -5-

li. Toutes les touches sont sensibles,

il suffit de les effleurer légèrement

! L'actionnement prolongé de la touche d'option @ (Fin dans) provoque le défilement automatique des options de réglage.

Le sélecteur permet d'allumer Li. et d'éteindre la machine, mais

également de sélectionner le

programme désiré. Il peut

tourner dans les deux sens.

Bac à produits avec compartiments I, Il, &

Ouvrez le hublot et retirez le linge.

Dans le cas où += (sans essorage final) est actif : Placez le sélecteur sur idange ou sélectionnez la vitesse d'essorage.

Sélectionnez Départ/Pause.

- Retirez d'éventuels corps étrangers à cause du risque de formation de rouille.

— Laissez le hublot et le bac à produits ouverts pour qu'ils puissent sécher complètement.

Fermer le robinet d'eau

Pas nécessaire sur les modèles dotés du dispositif Aqua-Stop — Conseils de la notice d'installation.

Réglez le sélecteur sur Arrêt.

Fin du programme lorsque .

…l touche Départ/Pause est éteinte et - © - apparaît dans la zone d'affichage.

Remarque : Si l'éclairage de la zone d'affichage est éteint, appuyez sur une quelconque touche —> Mode Économie d'énergie, page 5.

interrompre le programme

Programmes à température élevée

- Laissez refroidir le linge : Sélectionnez Rinçage/Essorage.

- Sélectionnez Départ/Pause.

Programmes à température basse :

- Sélectionnez le programme Rinçage/Essorage (désactivez la touche Rinçage plus) ou sélectionnez Vidange.

- Sélectionnez Départ/Pause.

Modifier le programme, si …

… Vous avez par erreur sélectionné un mauvais programme — Sélectionnez un nouveau programme.

— Appuyez sur la touche Départ/Pause. Le nouveau programme commence au début.

Ajouter du linge lorsque .… — page 5

… Départ/Pause est sélectionné et qu'ensuite les deux symboles Eds © sont allumés dans la zone d'affichage. En cas de 78, le hublot ne peut pas être ouvert.

Sélectionnez la touche Départ/Pause.

Réglages personnalisés

Avant et pendant le déroulement du programme sélectionné, vous pouvez modifier la vitesse d'essorage et la température. Les effets dépendent de l'avancement du cycle.

Vous pouvez modifier la température de lavage affichée. La température de lavage maximale à sélectionner dépend

du programme sélectionné à ce moment-là.

Lors du choix du DIODES; la durée du programme considéré s'affiche. Vous pouvez différer le début d'un

programme avant qu'il ne commence. L'heure de fin de programme peut être réglée par pas de 1 heure jusqu'à un

maximum de 24 h. Appuyez répétitivement sur la touche ë

s'affiche (h=heure). Sélectionnez Départ/Pause.

& (vitesse d'essorage en tr/min /X (= sans essorage final))

Vous pouvez modifier la vitesse d'essorage affichée. La vitesse maximale d'essorage à sélectionner dépend du modèle

de machine et du programme sélectionné à ce moment-là.

Fonctions additionnelles — Récapitulatif des programmes, page 7

SpeedPerfectX Pour un cycle de lavage rapide avec une efficacité comparable au programme standard. Charge maximale — Récapitulatif des programmes, page 7.

(Fin dans) jusqu'à ce que le nombre d'heures désiré

EcoPerfect © Écuseconon se) de l'énergie avec une efficacité de lavage équivalente à celle du programme landard.

Facile 3 Cycle d'essorage spécial suivi d'un défoulage du Tnge. Essorage finaltrés doux- degré d'humidité dû linge légèrement plus élevée.

Rinçage plus Cycle de rage complémentaire. Pour Tes régions avec une eau trés douce ou pour améliorer

encore le résultat de l'assouplissant. Sécurité-enfants œ Verrouillez votre lave-inge pour empêcher toute modification involontaire des fonctions programmées. MARCHE/ARRËT:après le début/la fin du programme, activez la touche Départ/Pause pendant env. 5 secondes. pose : la sécurité enfants peut rester activée jusqu'au début du programme suivant, même en arrétant la machine. Vous pouvez alors la désactiver avant le début du programme et, le cas échéant, l'activer de nouveau après le début du programme. Remarque : — Symbole c est allumé : la sécurité-enfants est active. — Symbole & clignote : sécurité-enfants active et sélecteur déréglé. Afin d'éviter l'arrêt du pro- gramme, ramenez le sélecteur sur le programme de départ, le symbole <= est de nouveau ällu- mé.

dans la zone d'affichage

Rajout de linge IE Sélectionnez la touche Départ/Pause lorsque vous voulez ajouter du linge après le départ du programme. La machine contrôle si un ajout est possible. ES + ® sont allumés : un ajout est possible. A8 clignote : Attendre jusqu'à ce que YES + ® soient allumés. Remarque : Ouvrir le hublot seulement lorsque les deux symboles YE 5 + ® sont allumés. A0: un ajout n'est pas possible. Remarque : Lorsque le niveau d'eau et/ou la température sont élevés ou pendant l'essorage, le hublot reste verrouillé pour des raisons de sécurité. Pour poursuivre le programme, appuyez sur la touche Départ/Pause. Programmes Taches Ne laissez pas sécher les taches. Enlevez les résidus solides au préalable. Rassemblez l'ensemble du linge comme d'habitude et chargez le lave-linge. Le lave-inge adapte la température de lavage, le mouvement du tambour et les durées de trempage en fonction du type de taches. Selon ce dernier, plusieurs éléments du programme de lavage peuvent varier : eau chaude ou froide, traitement du linge délicat ou intensif (grâce à la nouvelle structure du tambour) et trempage long ou court. Résultat : les taches sont traitées de manière optimale, sans ajouter de lessive spéciale. Mode Économie d'énergie L'éclairage de la zone d'affichage s'éteint au bout de quelques minutes, Départ/Pause clignote. Pour activer l'éclairage, appuyez sur une quelconque touche. Départ/Pause

Pour démarrer le programme ou pour ajouter du linge et activer/désactiver la sécurité enfants.

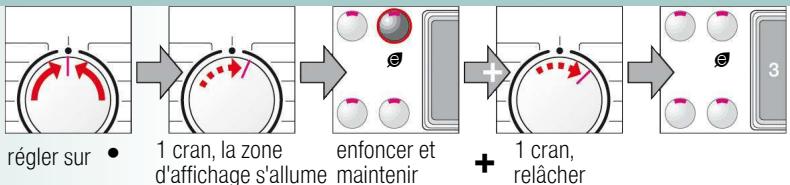

Réglages personnalisés @ Sora!

régler sur * À cran, la zone enfoncer et + cran, d'affichage s'allume maintenir relâcher

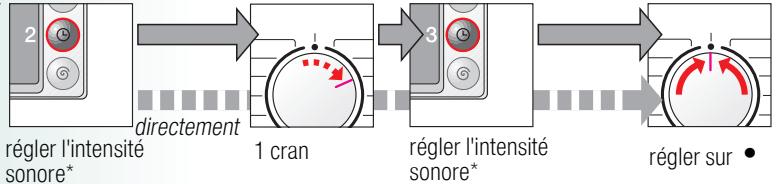

Signaux de touches Signaux d'indication 2. régier l'intensité sonore pour... @ @ - @) @

1 sr) CLLLL Cl RE directement — 1

enfoncer plusieurs régler l'intensité À cran régler l'intensité régler sur fois si nécessaire Etes sonore”

Remarques importantes 0") Ménager le linge et la machine

— Pour le dosage des lessives/produits auxiliaires et de nettoyage, respectez impérativement les indications du fabricant.

- Videz les poches des vêtements.

- Attention aux objets métalliques (trombones, etc.)

- Lavezles textiles délicats dans un filet ou une petite poche (bas, voilages, soutiens-gorge à armature).

= Fermez les fermetures Éclair, boutonnez les housses,

- À l'aide d'une brosse, enlevez le sable éventuellement présent dans les poches et dans les revers.

- Retirez les crochets des rideaux ou rassemblez-les dans un filet ou dans une petite poche.

e Linge avec différents degrés de salissure

ADS, Lavez le linge neuf séparément. peu sale Li

L_] Pas de prélavage. Si nécessaire, sélectionnez la fonction SpeedPerfect 1) Traitez éventuellement les taches avant la mise en machine.

très sale mea] Réduisez la quantité de linge. Sélectionnez le programme avec prélavage.

Trempage Ne mettez que du linge de même couleur.

lersez le produit de trempage/lavage selon les indications du fabricant dans le compartiment Il. Placez le sélecteur sur Coton 30 °C et sélectionnez Départ/Pause. Après 10 minutes environ, sélectionnez Départ/Pause, pour interrompre le programme. Une fois le temps de trempage voulu écoulé, sélectionnez de nouveau Départ/Pause, si le programme doit continuer, ou modifiez le programme.

Le linge ne doit pas être lavé avec de l'assouplissant.

un RES \ L'amidonnage peut être inclus à tous les programmes de lavage avec un amidon liquide. Versez la quantité d'amidon selon les indications du fabricant dans le compartiment de l'assouplissant & (rincez au préalable si nécessaire).

Coloration / décoloration N'effectuez pas de teinture trop fréquemment. Le sel peut attaquer l'acier inoxydable ! Respectez les indications du

fabricant de la teinture. Ne décolorez pas du linge dans le lave-linge.

H Insert pour lessive liquide selon le modèle

Pour le dosage de la lessive liquide, positionnez l'insert :

- retirez complètement le bac à produits — page 9

- poussez l'insert vers l'avant et enclenchez-le.

N'utilisez pas l'insert (poussez-le vers le haut) : avec les lessives en gel ou en poudre, avec les programmes avec + Prélavage et l'option Heure de fin.

- Risque d'électrocution

- Risque de brülure !

Consignes de sécurité Entretien Attendez que le bain less

= ze Es Ê9S = 8; 2 5 à ÈË - Veuillez lire la notice d'installation et d'utilisation et toutes les autres informations fournies avec votre lave-linge et Avant le premier lavage Pompe d'évacuation Ù De l'eau s'écoule — Raccordez correctement/remplacez le flexible d'évacuation: a … |. sol, [88 5 SE vous y conformer. | N'introduisez pas de linge dans la machine. Ouvrez le robinet d'eau. Versez dans le compartiment 1 : LE : . n Mas errez à fond le raccord du fexible d'alimentation. 21215 |s SEl4 S8 Ê ES = Conservez ces documents pour toute utilisation uitérieure. - sue litres d'eau fabricant pour! le ete degré de dureté de ; per le Fos et retirez la fiche de la prise @ creer = DépartPause non sélectionné ? œ RE 25|2 [ès S SES L oil _N2 p . — lessive (dosage selon les indications du fabricant pour linge peu sale et le degré de dureté de l'eau approprié) le courant. alimentée en eau. — Avez-vous bien ouvert le robinet d'eau ? ES |Se)s © Ss|e [82 Ë 208 Hquauélectrocution RéEn Nez toujour la maine entenant la fiche ; ne rez jamais directement sur pue sélecteur sur Synthétiques 60 °C et appuyez sur Départ/Pause À la fin du programme, réglez le sélecteur 1. Ouvrez la trappe de service avec un tournevis ou l'insert Lalessive ne gagne pasla - Le filtre est peut-être bouché ? Nettoyez le filtre —> page 10. 8 | S |8S|S ae BSIS |&s 8 5 L : es A = ible d° ion d' é où coincé ë | £ [ÉSIE 8 ASIE |£È & 8 = = Ne branchez / débranchez jamais la machine avec les mains humides. pour lessive liquide (selon le modèle) et enlevez-a Es STREÈIS d'aimentation d'eau 6st pié ou coincé î & “ 8 ñ ï fi = ñ Ë 5 £ 8 & = , û ; ect hors Corps de la machine, bandeau de commande 2.0 Sonezla goutière et placez un bac suffisamment grand au-dessous @“ 00 ruse de Sur. — La fonction de sécurité est active. Interruption du programme ? — page 4. æ o ve lel5s S 5 E 'anger de mort orsque la machine est hors d'usage : 1 Ÿ x d 4 h : k — 7 (sans essorage final) sélectionné ? — page 3, 4. 8 5 | 2 2$22| 4 SERIES È Ë © — Débranchez la fiche de la prise. Notez à l'aide œ'un Go doux humide. 3. ROuTIee modèles avec flexible de vidange : Sortez le flexible de son support et écartez- = L'ouverture via le déverrouillage d'urgence seul est-elle possible ? — page 9. ra CRREIRE) £ SElsssel, 2 Œ L s 2 inutili - Le nettoyage au jet d'eau est interdit : : SPA : — Hublot verrouillé après l'arrêt de la machine : Allumez la machine et attendez 5 sec. E @ = -£ US S - À RTE e|8 8 Een le a eanenaton pou je rendre iuisabe t pas dé Nettoyage du bac à lessive … Retirez le capuchon, laissez le bain lessiviel s'écouler complètement dans le bac. Remettez L ne Dé F. 5 Find x 27 S | SIgél SP ÉIFIE à : : : : = sr JÉ|S 189518 s Selge|sS 3 = : ; ” ñ , . — Sécurité ive ? Dé . ë S [ea E É Seleclss® 5 qe Risque d'asphyxie ! - Tenezles emballages, les plastiques et les divers éléments des emballages hors de … Tire, appuyez sur l'insert et retirez complètement le bac. N 3* Pour les modèles sans flexibles de vidange : Tournez doucement 1e bouchon de la — — Sécurité enfants — : Déaaer page 5. _. 2 & 8 [82185 Es Sa|s2|15clz EI & la portée des enfants. 2. Retirez l'insert en le poussant avec un doigt de bas en haut pompe d'env. 180° jusqu'à ce que le bain lessiviel commence à couler. Lorsque le bac est e@ Le bain lessiviel n'est pas - AE ENS essorage fra ) sé _o ionné ? Te peu 4. S a 5 SE 9e È Ë) 2 E) ElSEÉolol © A Risque d'empoisonnement !_— Rangez la lessive et les additifs hors de portée des enfants 3. Pourles modèles avec insert pour lessive liquide : Poussez l'insert vers le haut et retirez1e DEEE lELEEn con pompe et videz le bac. Recommencez jusqu'à ce que le bain [AAIEIES : Nettoyez 4 [run évacuation et/ou le ex ble d'évacuation = SIDE) € GPAEREE 3 vers l'arrière. | : = ù È s le gels) £ [Sgslisles 82lsl © £ Risque d'explosion ! = Les articles textile préalablement traités avec des produits nettoyants à base de 4. Nettoyez les différents compartiments et l'insert avec de l'eau et une brosse, puis séchez-les. 4 @- Sr deu se — ne s'agit pas dun défaut Le nveau d'eau estirop bas pour être vu 8 S | S £glés) © [S$lSiesesÉ]| $ solvants, du type détachants, benzine, peuvent provoquer une explosion une fois s RÉELTET CA Are introduisez le cylindre sur la tige de guidage) tambour. S g le esles) qd lens Eetletlel à chargés dans le tambour. RE ELEC PTOQUTS En p'ace: : 2 A Lerésultat de l'essorage — ILne s'agit pas d'un défaut- Le système de détection ant-balourd a interrompu 8 8 | 8 |32218S| 2 g2aciselSelel 2 Rincez abondamment à la main les articles avant de les charger. 4 4. Dévissez prudemment le bouchon de la pompe (eau résiduelle) © n'est pas satisfaisant. É Re E le linge n'était Pad répart de manière homogène. P S Es 8 [821282 8 EE FIETIEE & p à Laissez le bac à produits ouvert pour qu'il puisse sécher complètement. Linge trempé/trop humide. Répartissez des petites pièces et des grosses pièces de linge dans le tambour. La Sas |os|os| À fo lsaélsélss, £ Risque de blessures ! = Le hublot peut devenir très chaud. 5. Nettoyez l'intérieur, le filetage du bouchon de la pompe et le carter de la pompe (le rotor de L Fu = 5e De 7? PS Page 5. 9 p ù , . < s E Ê — Faites attention lorsque vous vidangez le bain lessiviel chaud. la pompe d'évacuation doit pouvoir tourner librement). = Avez-vous sélectionné une vitesse d'essorage trop faible ? — page 5. È S £ es 5 — Ne montez jamais sur le lave-linge. 6. Replacez le bouchon de la pompe et revissez-le. z ns TT = É 2 5 8 Lg el S 2 = Ne vous appuyez jamais sur le hublot ouvert. Laissez le hublot ouvert pour que le tambour puisse sécher. 7. Repliez la gouttière. DEP: e@ La durée du programme Ilne s’agit pas d'un défaut- la commande optimise le cycle pour le processus de lavage £ n 5 5 £ [4 = — = Ne saisissez pas le tambour s'il tourne encore. Taches de rouille : utilisez un produit d'entretien sans chlore. N'utilisez jamais de paille de fer. 8. Remettez la trappe de service en place puis refermezl. Eu pendant le cycle de see peut conduire à des modifications de la durée du programme dans = 3 |= EX & 2 2? : à Détartrage A : à né : : . = 8 Î< £E |£ ES 2 LE a a Faites aïtentlon lorsque vous ouvrez le bac à produits en cours de fonctionnement. Cent : r . Pour empêcher que, lors du prochain lavage, de la lessive passe directement à l'égout sans avoir servi : e@ Essorage répétitif. — Ile s'agit pas d'un défaut. Le système de détection ant-balourd tente de mieux répartir Ê = 5 le o 8S £ | & 8 2e n'est pas nécessaire si la lessive a été correctement dosée. Pour le détartrage, suivez les instructions du fabricant versez 2 litres d'eau dans le compartiment Il et démarrez le programme Vidange Ja charge de linge dans le tambour. 3 b 2 Sg|zs |£ à Êe Sg = a Valeurs de consommation du détartrant. Des détartrants appropriés sont en vente sur notre site Internet ou auprès du service après-vente Flexible d'é : hi . TE] g g : 8 s2|E 18 1 35 > [52 E — Notice d'installation. Œ lexible d'évacuation sur siphon _ CO] Eau résiduelle dans le —_Ilne s'agit pas d'un défaut. L'efficacité du produit n'est pas compromise. w] Ë SE 2 Ë ë £ 8 É SE È Programme Charge Puissance*** Eau*** Durée du Déverouegeice bah - e ï = pennelce ses " RE Eur Arret et retirez a fe de a prise de courant ES Te _ me — An De CS w Te je. Utilisez pour cela une lessive tous lavages. ÉAÉCIERE 5 EE 5 |82 È programme’ EEE en une No Je courant revenu Sie linge devait toutefois être Sorti de la machine, Î est possible 1. Desserrez le collier du flexible, retirez avec précaution le flexible (eau résiduelle) ss © RATES l'ip ù à u n ù S2188| #8 S [SE 5188 L D ” | b d - er : = = = ol 25 |[S$| 216 5 [È IE 8 Coton 20 °C 7kg 0,35 kW 661 27h Risque de brûlure ! ni. . | à DE LARGE larcord duslphon. De @ Lea Sin. — Avezvous use trop de lessive ? Mélangez cuiler d'assouplissant à V2 re deauet h “ £3[55| 21/5 8 A IE SE Coton 30 °C 7Kkg 0,41 kWh 661 28h A a pa lessiviel et le linge peuvent être très chauds. Éventuellement, laissezles d'abord s De la lessive sort versez-e dans le compartiment Il (pas avec les textiles de plein air ou contenant du È Ss1S£| 2 le 5 82 2S|8s ME — refroidir. ; Filtre au niveau de l'arrivée d'eau éventuellement du bac à duvet). FH Ë 2 2 EE 8 8 2 28 3 Ë ÈS FE Coton 40 °C’ 7kg 1,02 kWh 661 2%ah Ne saisissez pas le tambour s'il tourne encore. | produits. — Lors du prochain lavage, diminuez la quantité de lessive utilisée. 8 [Ssles) 512 | © |£s 5322] [53 Coton 60°C TK T2 KW 661 2% DL USD En que Vous voyez de l'eau à travers le vite Hnecélectroenion 1 scurté dectr Bruit, vibrations et — AVEZVOUS MMOBIISE lES pieds de la machine 7 SN 8 12512212 le g [55 2algal |$2 q % 1. Réolez le sélecteur sur Arrêt et retirez la fiche de la prise de courant. Ne plongez jamais l'Aqua-stop dans l'eau (ce dispositif de sécurité comporte une vanne électrique). _ En j Pi ni £ & Églé £ 2 [à 2 È Ê£ 2s le 8 FE Coton 90°C Tr SG RNN 76 2h 2: Vdangez a machine — page 10 pi « déplacement » pendant Calez les pieds de la machine — notice d'installation. ER = 15215515 1$ È £ 55 ÊEÉI£S EE = = 3 8. Tirez le verrouillage de secours vers le bas à l'aide d'un outil et libérez. 2 TPS ne Dre. : pes E ont sontelles retirées u ati Fès x: |S> g © CE Synthétiques 40 °C’ 3,5kg 0,64 kWh 551 19h Le hublot finit par s'ouvrir. Pour éliminer toute pression d'eau dans le flexible d'alimentation : etirez les cales de transport — notice d'installation D È FE 2 = 5 8 Mixrapide 40 °C 35kg 0,54 kWh 471 1h 1. Fermez le robinet d'eau. a CO] Bruit lors de l'essorage et - Nettoyez la pompe d'évacuation — page 10. D slotolto = Slololo SE Délcat/Soie 30°C 79 CUT EI] ET [ 2. Sélectionnez le programme voulu (sauf Rinçage/Essorage // Vidange). de la dE _. Q. es |S& |2|s © 2 |Ss|S1|8 ES J Fermez correctement le hublot: du linge est peut-être coincé. 3. Sélectionnez le programme Départ/Pause. Laissez marcher ce programme pendant @ :" ü FREE oules - pose Économie d énergie — page 5. E1 Fe] Es F as s ls ls RS Laine 30 °C 2Kk 0,17 kWh 391 ah s Ê : - Î voyants de l'affichage ne — Coupure de courant ? Pl o : ‘ ‘ : : : : £ & 9 . Ouvrez complètement le robinet d'eau (eau froide) : flexible d'alimentation plié/coincé ; à ss GE à né ET pas Er là - es déclenchés ? Enclenchez/remplacez les fusibles. è È & x | # | *# * RSR RS ES Réglage du programme pour contrôle selon norme EN60456 en vigueur. nettoyez le filtre — page 10, pression d'eau trop faible. 4. Réglez le sélecteur sur Arrêt. Débranchez la fiche de la prise machine esten marche. - Mode Économie d'énergie activé ? Pa El 52 GER pour cure comparatifs : Pour tester les programmes de contrôle, laver les charges indiquées à la vitesse = Pompe d'évacuation obstruée ; nettoyez la pompe de vidange — page 10. Pour nettoyer le filtre - Si cette panne se reproduit, contactez le service après-vente. = É lessorage maximale. ible d'é fé 5 ï = = = : — = mn AË ë gt - Flexible d'écoulement/tuyau d'évacuation bouché | nettoyez le flexible au niveau du siphon — page 10. 5. Retirez le flexible du tuyau. e Le programme est plus long = Ilne s'agit pas d'un défaut. Le système de détection antrbalourd répartit la charge de Œ o 5 [8 2 ne Fonction Charge Consommation d'énergie Consommation d'eau = Mousse importante — page 11 l'affiche d'état S clignote : : Nettoyez le filtre avec une petite brosse. : que d'habitude. linge en faisant démarrer plusieurs fois le tambour. fr Notice d'utilisation 2 ri É als £ og) additionnelle gl annuelle ‘annuelle EME Présence d'eau dans le bac du fond, défaut d'étanchéité sur l'appareil. Contactez le service après-vente ! lou su les modèles Standard et Aqua-Secure — Îlne s'agit pas d'un défaut. Le système de contrôle de la mousse est actif : un cycle de È s 8 £ Vol=S un L F 7 Hi : æ rinçage sera ajouté. 5 g 018 lo Ë 2 6 | » Else Coton 40/60 °C EcoPeriect ©" 7/3,5kg 174kWh 81401 Re 2 RE EE aude Betrezléfexblé Al'arière de la machine, sortez le ire à l'aide d'une Ily a des résidus de lessive F es es phosphate contiennent parfois des résidus insolubles dans l'eau. É 2 5 nc 2 Ês " i À = S i è & BEI8 8 | 2 28e) e | 2 [Ë|25 = Réglage du programme pour contrôle et étiquetage énergétique selon directive 20 10/30/UE, avec eau froide (15 “O1. = Pression d'eau trop faible.Neftoyez le tre — page 10. , , HAeRnER rR LATE linge. — Sélectionnez le programme Rinçage/Essorage ou brossez le linge après le lavage. \ S £clal8gls € à 8 É = S|x = En ts ñ on di à de l' él — Tuyau d'eau chaude non raccordé, ne faites fonctionner l'appareil qu'avec de l'eau froide. Ne tenez pas 6. Raccordez le flexible et vérifiez son étanchéité. z — = = _ _ = © S &S£|£| s > |£le E 5 ra Fi Les valeurs différent des valeurs indiquées en fonction de la pression d'eau, de la dureté de l'eau, de sa température Sole le 5 El S | 2 e 1915 rantré à D £ À È compte de cette remarque, seulement pour le premier lavage! Lorsqu'une panne ne peut pas être éliminée par vos soins (mise hors tension/sous tension) ou qu'une réparation s'impose [ae F3 Slals à) 8 |2l£|5l £ | 3 SE d'entrée, de la température ambiante, du type de textile, de la quantité de linge et de son degré de salissure, de la lessive — a = Placez le sélecteur sur Arrêt et retirez le fiche de la prise de courant. à [0lilwl4| = |6 D5kr|S |2 ü a]. utilisée, des variations de la tension d'alimentation et des fonctions additionnelles choisies. œ Sécurité-enfants activée : désactivez — page 5. — Fermez le robinet d'eau et appelez le service après-vente — Notice d'installation.

Félicitations ! Avec l'achat de votre nouveau lave-linge, vous venez d'acquérir un appareil électroménager Bosch moderne de très grande qualité. Ce lave-linge très moderne et de qualité se distingue par une faible consommation d'eau et d'énergie. Chaque machine à laver qui quitte notre usine est contrôlée avec le plus grand soin afin de garantir son fonctionnement fiable et sûr.

Pour des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services, visitez notre site Internet www.bosch-home.com ou contactez notre service après-vente.

Vous trouverez les coordonnées du service après-vente icimême ou dans la liste ci- jointe (selon le modèle).

Élimination écologique Æ Éliminez l'emballage en respectant l'environnement.

Cet appareil est conforme à la Directive européenne

2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

Le directive définit des dispositions-cadres pour la reprise et le recyclage des appareils usagés au sein des pays de l'UE.

Conformité d'utilisation Programmes . Régler et adapter le programme Lavage ……. nn Après le lavage Réglages personnalisés … Remarques importantes …

Récapitulatif des programmes Consignes de sécurité ……. Valeurs de consommation …. ce NettOYAge Mentions apparaissant dans la zone d'affichage

Entretien Que faire Si. 7...

Protection de l'environnement et économie

— Utilisez la charge maximale du programme choisi.

— Utilisez le prélavage uniquement lorsque le linge est très sale.

— Dosez la lessive en respectant les indications du fabricant et en tenant compte de la dureté de l'eau.

— Si vous passez ensuite le linge au sèche-linge, réglez la vitesse d'essorage en respectant les instructions du fabricant du sèche-linge.

Conformité Préparatifs

Installation conforme, selon la notice d'installation séparée.

MB Cette machine est destinée à un usage exclusivement domestique, au lavage des textiles lavables en machine et de la laine pouvant être lavée à la main dans un bain lessiviel, à être utilisée avec de l'eau potable froide ou froide et chaude (max. 60 °C) (selon le modèle). et des produits de lavage et d'entretien du commerce spécialement conçus pour être utilisés en machine.

û — Respectez les consignes de sécurité figurant à la page 8! — Ne laissez jamais les enfants sans surveillance à proximité du lave-linge. — Les enfants et les personnes non averties ne doivent pas faire fonctionner le lave-linge. — Tenez les animaux domestiques à l'écart du lave- linge.

N'utilisez le lave-linge qu'après avoir lu cette notice et la notice d'installation séparée !

Récapitulatif détaillé des programmes — page 7. Température et vitesse d'essorage réglables individuellement, en fonction du programme sélectionné et de son stade d'avancement.

Contrôler la machine

- Ne mettez jamais une machine endommagée en service. - Contactez le service après-vente !

Connecter la fiche dans la prise

Vous ne devez pas avoir les mains humides.

Vous ne devez toucher que la prise de l'appareil !

a | Ouvrir le robinet d'eau

Insert pour lessive liquide (selon le modèle) — page 6

Compartiment Il : Produit de lavage, adoucisseur d'eau, agent de blanchiment, cristaux de détachant

Compartiment & : assouplissant, amidon Compartiment I! : lessive pour le prélavage

Zone d'affichage / Sélecteur de Touches d'options . Gouieurs sombres Ar L AR. 4 (l Chemises/Chemisiers = ty Speed | Eco @ Express 15 min Perfect | Perfect = Facile Rinçage Vin rouge =. dE Beurre/Huile ) ( © Vidange S ee

Coton textiles résistants

+ Prélavage textiles résistants, prélavage

Synthétiques textiles d'entretien facile

+ Prélavage textiles d'entretien facile, prélavage

Mix rapide types de textiles mélangés

Délicat/Soie textiles lavables délicats

x$ Laine laine lavable à la main/à la machine

Rinçage/Essorage linge lavé à la main, touche Rinçage plus activée ; pour un simple essorage, désactivez la touche

Vidange de l'eau de rinçage de © (sans essorage final)

Vin rouge textiles résistants et d'entretien facile, programme

Tomates spécial Taches —> page 5

Express 15 min programme court

Chemises/Chemisiers chemises sans repassage

Couleurs sombres textiles foncés

#-90°C ElTemp.C) Sélection de la températ

1-24h Œ@findans) Fin du programme dans

w-1400* © Æssorage) | Sélectionnez la vitesse d' ou 7 (sans essorage fin dernière eau de rinçage,

Affichage d'état Affichages concernant le

e, rinçage, essorag,

programme (-0-) œ sécurité-enfants — page ® ouvrir le hublot, ajouter d

Avant le premier lavage Faites un cycle de lavage sans linge — page 9.

Tri et chargement du linge

Respectez les instructions d'entretien fournies par le fabricant. Tenez ompte des symboles d'entretien figurant sur les étiquettes. Triez le linge selon le type, la couleur, le degré de salissure et la température.

Ne dépassez pas la charge admissible — page 7.

Hespectez les remarques importantes ! — page 6

introduisez des articles textiles de différentes tailles.

Fermez le hublot. Veillez à ce que des articles textiles ne restent pas coincés entre le hublot et le joint en caoutchouc.

Le dosage dépend des facteurs suivants :

quantité de linge, degré de salissure, dureté de l'eau (pour la connaître, renseignez-vous auprès de votre compagnie de distribution d'eau) et indications du fabricant.

Sur les modèles de machine sans insert pour lessive liquide : Remplissez le bac doseur correspondant de lessive liquide et placez-le dans le tambour.

Diluez les produits épais (assouplissants et amidon p.ex.) dans de l'eau.

Cela permet d'éviter tout engorgement.

Régler et adapter le programme**

Li. “*Lorsque le symbole ©, est allumé SE dans l'affichage, la sécurité-enfants BIOS ETIME NE est active —> Désactiver, page 5.

Pour les programmes Taches, fonctions additionnelles et touches

+ Coton d'options — Réglages S cPraae pat personnalisés, page 5. Sinthétiques ET) ons » Murande / Sélectionner Départ/Pause _Af__ détcat/soie

Rajout Toutes les touches sont sensibles, de linge Li il suffit de les effleurer légèrement

! L'actionnement prolongé de la touche d'option @ (Fin dans) provoque le défilement automatique des options de réglage.

ssorage (* selon le modèle)

al, le linge reste dans la

zone d'affichage ---) h

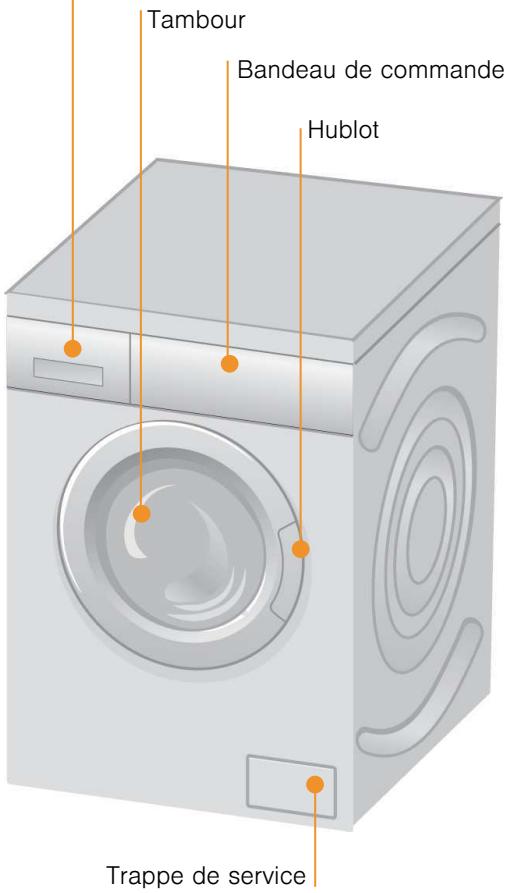

DCS Li. Le sélecteur permet d'allumer n et d'éteindre la machine, mais

>, durée ou fin du également de sélectionner le

programme désiré. Il peut 5 tourner dans les deux sens.

Lavage Retirer le linge

Ouvrez le hublot et retirez le linge. Dans le cas où += (sans essorage final) est actif : Placez le sélecteur sur Vidange ou sélectionnez la vitesse d'essorage. Sélectionnez Départ/Pause. - Retirez d'éventuels corps étrangers à cause du risque de

Bac à produits formation de rouille. avec compartiments I, Il, & — Laissez le hublot et le bac à produits ouverts pour qu'ils

puissent sécher complètement.

Fermer le robinet d'eau

Pas nécessaire sur les modèles dotés du dispositif Aqua-Stop —> Conseils de la notice d'installation.

Réglez le sélecteur sur Arrêt.

Fin du programme lorsque …

…l touche Départ/Pause est éteinte et - © - apparaît dans la zone d'affichage.

Remarque : Si l'éclairage de la zone d'affichage est éteint, appuyez sur une quelconque touche —> Mode Économie d'énergie, page 5.

interrompre le programme

Programmes à température élevée

- Laissez refroidir le linge : Sélectionnez Rinçage/Essorage.

- Sélectionnez Départ/Pause.

Programmes à température basse :

- Sélectionnez le programme Rinçage/Essorage (désactivez la touche Rinçage plus) ou sélectionnez Vidange.

- Sélectionnez Départ/Pause.

Modifier le programme, si …

… Vous avez par erreur sélectionné un mauvais programme — Sélectionnez un nouveau programme.

— Appuyez sur la touche Départ/Pause. Le nouveau programme commence au début.

Ajouter du linge lorsque .… — page 5

… Départ/Pause est sélectionné et qu'ensuite les deux symboles

ES + @ sont allumés dans la zone d'affichage. En cas de 76, le hublot ne peut pas être ouvert.

Sélectionnez la touche Départ/Pause.

Réglages personnalisés

ouches d'options Avant et pendant le déroulement du programme sélectionné, vous pouvez modifier la vitesse d'essorage et la température. Les effets dépendent de l'avancement du cycle. 8 (Temp. °C) Vous pouvez modifier la température de lavage affichée. La température de lavage maximale à sélectionner dépend du programme sélectionné à ce moment-là. © (Fin dans) Lors du choix du DIODES; la durée du programme considéré s'affiche. Vous pouvez différer le début d'un programme avant qu'il ne commence. L'heure de fin de programme peut être réglée par pas de 1 heure jusqu'à un maximum de 24 h. Appuyez répétitivement sur la touche GFin dans) jusqu'à ce que le nombre d'heures désiré s'affiche (h=heure). Sélectionnez Départ/Pause. & (vitesse d'essorage en tr/min /X ( = sans essorage final)) Vous pouvez modifier la vitesse d'essorage affichée. La vitesse maximale d'essorage à sélectionner dépend du modèle de machine et du programme sélectionné à ce moment-là. Fonctions additionnelles — Récapitulatif des programmes, page 7 SpeedPerfect Pour un cycle de lavage rapide avec une efficacité comparable au programme standard. Charge

maximale — Récapitulatif des programmes, page 7.

EcoPerfect © Pour économiser de l'énergie avec une efficacité de lavage équivalente à celle du programme

Facile 3 Cycle d'essorage spécial suivi d'un défoulage du Tinge. Essorage final trés doux- degré d'humidité

dû linge légèrement plus élevée.

Rinçage plus Cycle de rinçage complémentaire. Pour Tes régions avec une eau trés douce ou pour améliorer

encore le Eat de l'assouplissant.

œ Verrouillez votre lave-inge pour empêcher toute modification involontaire des fonctions

MARCHE/ARRËT:après le début/la fin du programme, activez la touche Départ/Pause pendant

pose : la sécurité enfants peut rester activée jusqu'au début du programme suivant, même en

arrétant la machine.

Vous pouvez alors la désactiver avant le début du programme et, le cas échéant, l'activer de

nouveau après le début du programme.

— Symbole c est allumé : la sécurité-enfants est active.

— Symbole & clignote : sécurité-enfants active et sélecteur déréglé. Afin d'éviter l'arrêt du pro- gramme, ramenez le sélecteur sur le programme de départ, le symbole <= est de nouveau ällu- mé.

dans la zone d'affichage

Rajout de linge E' Sélectionnez la touche Départ/Pause lorsque vous voulez ajouter du linge après le départ du programme. La machine contrôle si un ajout est possible. DES + ® sont allumés : un ajout est possible. A8 clignote : Attendre jusqu'à ce que YES + ® soient allumés. Remarque : Ouvrir le hublot seulement lorsque les deux symboles SE 5 + ® sont allumés. A0: un ajout n'est pas possible. Remarque : Lorsque le niveau d'eau et/ou la température sont élevés ou pendant l'essorage, le hublot reste verrouillé pour des raisons de sécurité. Pour poursuivre le programme, appuyez sur la touche Départ/Pause. Programmes Taches Ne laissez pas sécher les taches. Enlevez les résidus solides au préalable. Rassemblez l'ensemble du linge comme d'habitude et chargez le lave-linge. Le lave-inge adapte la température de lavage, le mouvement du tambour et les durées de trempage en fonction du type de taches. Selon ce dernier, plusieurs éléments du programme de lavage peuvent varier : eau chaude ou froide, traitement du linge délicat ou intensif (grâce à la nouvelle structure du tambour) et trempage long ou court. Résultat : les taches sont traitées de manière optimale, sans ajouter de lessive spéciale. Mode Économie d'énergie L'éclairage de la zone d'affichage s'éteint au bout de queiques minutes, Départ/Pause clignote. Pour activer l'éclairage, appuyez sur une quelconque touche. Départ/Pause

Pour démarrer le programme ou pour ajouter du linge et activer/désactiver la sécurité enfants.

Réglages personnalisés @ Sora!

M Ps) © re ESS. ; Fc > 0

régler sur * À cran, la zone enfoncer et + À cran, d'affichage s'allume maintenir relâcher Signaux de touches Signaux d'indication 2. régier l'intensité ! Sonore pour... x | CE a) n }l Te —— directement tt + enfoncer plusieurs régler l'intensité 1 cran régler l'intensité régler sur * fois si nécessaire Etes sonore”

Remarques importantes

Ménager le linge et la machine

= Pour le dosage des lessives/produits auxiliaires et de nettoyage, respectez impérativement les indications du fabricant.

- Videz les poches des vêtements.

- Attention aux objets métalliques (trombones, etc.).

- Lavezles textiles délicats dans un filet ou une petite poche (bas, voilages, soutiens-gorge à armature).

- Fermezles fermetures Éclair, boutonnez les housses.

- À l'aide d'une brosse, enlevez le sable éventuellement présent dans les poches et dans les revers.

- Retirez les crochets des rideaux ou rassemblez-les dans un filet ou dans une petite poche.

[A Linge avec différents degrés de salissure

AT, Lavez le linge neuf séparément.

peu sale L L_] Pas de prélavage. Si nécessaire, sélectionnez la fonction SpeedPerfect 1)

Traitez éventuellement les taches avant la mise en machine. très sale ae] Réduisez la quantité de linge. Sélectionnez le programme avec prélavage. Trempage Ne mettez que du linge de même couleur. Versez le produit de trempage/lavage selon les indications du fabricant dans le compartiment I. Placez le sélecteur sur Coton 30 °C et sélectionnez Départ/Pause. Après 10 minutes environ, sélectionnez Départ/Pause, pour interrompre le programme. Une fois le temps de trempage voulu écoulé, sélectionnez de nouveau Départ/Pause, si le programme doit continuer, ou modifiez le programme.

Le linge ne doit pas être lavé avec de l'assouplissant.

un RES \ L'amidonnage peut être inclus à tous les programmes de lavage avec un amidon liquide. Versez la quantité d'amidon selon les indications du fabricant dans le compartiment de l'assouplissant & (rincez au préalable si nécessaire).

Coloration / décoloration N'effectuez pas de teinture trop fréquemment. Le sel peut attaquer l'acier inoxydable ! Respectez les indications du

fabricant de la teinture. Ne décolorez pas du linge dans le lave-linge.

H Insert pour lessive liquide selon le modèle

Pour le dosage de la lessive liquide, positionnez l'insert :

- retirez complètement le bac à produits —> page 9

- poussez l'insert vers l'avant et enclenchez-e.

N'utilisez pas l'insert (poussez-le vers le haut) : avec les lessives en gel ou en poudre, avec les programmes avec + Prélavage et l'option Heure de fin.

Consignes de sécurité

5 E38 8 E°S 8 = SBÉ — Veuillez lire la notice d'installation et d'utilisation et toutes les autres informations fournies avec votre lave-linge et 2 5 lu ; 22 Ë 8 EE vous y conformer. 2 2 18 F1 Sels |SÉé Ê BE — — Conservez ces documents pour toute utilisation ultérieure. Sa ls | SES |8< & 285 é 8 8 [2418 EE 2e Ê ESS Risque d'électrocution ! — Débranchez toujours la machine en tenant la fiche ; ne tirez jamais directement sur ES | SE SSI 2 [Sé2lé lès 8 £ $ le cordon d'alimentation. ë E LE 5 a ? =Ë £ ÉÉ 8 ë & - Ne branchez / débranchez jamais la machine avec les mains humides. 1 qd idsit T se Talis 2 Es À Danger de mort ! Lorsque la machine est hors d'usage : 8 | 2 | 3 |8£l82l 8 IS£RElSs = = © = Débranchez la fiche de la prise. ca un Ê |Éo ÊS S PElSESS g 3 œ - Sectionnez le cordon d'alimentation pour le rendre inutilisable. Ê @ le ere: : le5e: |: £ - Détruisez le système de fermeture du hublot. Les enfants ne risqueront pas de S lEle gslsél 2 [sers lSele = ï s'enfermer et de metire leur vie en danger. 8 & | 5 [5815 5| Ê s2lsSlésle 8 L Risque d'asphyxie ! - Tenezles emballages, les plastiques et les divers éléments des emballages hors de 8 [8 [S léglss) = |ésls#is:z E & la portée des enfants ë = ù JUSlts 5 nolnelSElte È ä Risque d'empoisonnement ! - Rangez la lessive et les additifs hors de portée des enfants. S [please 2 pin: à È men ïé 8 5 5 [S881S8£ Ë 58l|s918s|83ls| < £ Risque d'explosion ! - Les articles textile préalablement traités avec des produits nettoyants à base de a S | S g8el8t) £ I8é6/8£slesleshl £ solvants, du type détachants, benzine, peuvent provoquer une explosion une fois S ES |£e [SSeS à l£énl£3/EtlEls| à chargés dans le tambour. E 8 8 [a£eles 2 eclac|52lSilel € Rincez abondamment à la main les articles avant de les charger. 8 | 2 |85182| à $3|$2l85185l5l L=— ra a |8 85188 & ISs|Sél£s)SSlSl € S Risque de blessures ! — Le hublot peut devenir très chaud. = = : s S É 4l — Faites attention lorsque vous vidangez le bain lessiviel chaud. £ S 8 [5 | 8| = - Ne montez jamais sur le lave-linge. É 8 È = = £ LE £ S — Ne vous appuyez jamais sur le hublot ouvert. 5 2 |$5 ns 5 eo S Æ S E— - Ne saisissez pas le tambour s’il tourne encore. pl È Œ & le S8|SE 5 Le 5 — — Faîtes attention lorsque vous ouvrez le bac à produits en cours de fonctionnement. Ë 2 | 51] o JéElSSs | É e— £ 1281 8/2 Re |g8lsals [58 = E— 3rle [528,218 # [SES se = Go Valeurs de consommation = |S3| 2 /E 5 [221882 85 È = ; sgls |SË) 2 À 5 [$sigs)s |SE E — Programme Charge Puissance*** Eau** Durée du. Sc|23) ze 2 5 [E£5182)8 |e3 ë ES programme” SE188| 8/2 5 [SÉss/5./188 E — Coton 20 °C TK 0,35 kWh 661 2h 5 as |£35| 218 8 [ses £2 — ë) MS 123155) 2} 2 [ÉSSI2S 8] be = ont TKQ OA kWh GT 27h £ [ESS S 2 5 |S25|88l28)8E) MS FEAR 3 [2212512 € 5 eg g=ls2lS 32 = Coton 40 °C" 7Kg 1,02 KW 661 2%h g [55125 5 © 2 [85221522] [53 Coton 60°C 7KQ 1,24 KW 661 2%h 85|283| 818 8 $23185|83%| |à SR £ [SSlSS | 2 58) à IE LE &2 Ês Coton 90°C 7KQ 216 kWh T6 2h ÉS|Ss| £ [$8| £ [Ss|8É/$e|Ss n : LE œ a 3 Synthétiques 40 °C* 3,5kg 0,64 kWh 551 1%h x |S> 2 o SE D È LS e a 5 8 Mxrapide 40 °C 35kg 0,54 kWh 471 Th &. po ls ls le e po [gs |s|ls £° Délicat/Soie 30 °C 2kg 0,19 kWh 341 an a 818/1$19 8 81+1S$1)S FE 5 Laine 30 °C 2kg 0,17 kW 391 ah è 8 # | + | * | * E3 ++ )#+)#]s2e Réglage du programme pour contrôle selon norme EN60456 en vigueur. Pas SIs 2 Conseils pour contrôles comparatifs : Pour tester les programmes de contrôle, laver les charges indiquées à la vitesse = AEE d'essorage maximale. QG £ Else 2 = PRES ” = + SI Fonction Consommation d'énergie Consommation d'eau 2 Ë É e E e Ë Mean additionnelle Charge annuelle annuelle Ê £ als SN : el8le | 5 2 6 le ë (SE È Coton 40/60 °C EcoPertect © 7/35KQ 174 KW 81401 S ÊË # F4 E 2/18 5 É 8 3 2 3 ES É ** Réglage du programme pour contrôle et étiquetage énergétique selon directive 2010/30/UE, avec eau froide (15 °C). o = = £ £ 5 gs | à |£le É s|£ SIS a *** Les valeurs différent des valeurs indiquées en fonction de la pression d'eau, de la dureté de l'eau, de sa température 8 ISÈIE È E 8 lals 51S 5 & 8 Ses d'entrée, de la température ambiante, du type de textile, de la quantité de linge et de son degré de salissure, de la lessive g S =) g j ) n à [S/+12]+| = |S (2/5 RTS |8 u je. utilisée, des variations de la tension d'alimentation et des fonctions additionnelles choisies.

= Pompe d'évacuation

Réglez le sélecteur sur Arrêt et retirez la fiche de la prise de courant.

Avant le premier lavage

N'introduisez pas de linge dans la machine. Ouvrez le robinet d'eau. Versez dans le compartiment Il :

= environ 2 litres d'eau,

- lessive (dosage selon les indications du fabricant pour linge peu sale et le degré de dureté de l'eau approprié) Réglez le sélecteur sur Synthétiques 60 °C et appuyez sur Départ/Pause. À la fin du programme, réglez le sélecteur

sur Arrêt. 1. Ouvrez la trappe de service avec un tournevis ou l'insert

Corps de la machine, bandeau de commande pour lessive liquide (selon le modèle) et enlevez-a. La 2. Sortez la gouttière et placez un bac suffisamment grand au-dessous.

2 Nettoyeza aide d'un chiffon doux et humide 3. Pour les modèles avec flexible de vidange : Sortez le flexible de son support et écartez- /\

- Le nettoyage au jet d'eau est interdit. le de la machine. . :

Nettoyage du bac à lessive … Retirez le capuchon, laissez le bain lessiviel s'écouler complètement dans le bac. Remettez

le capuchon et réintroduisez le flexible dans le support. S'il reste de la lessive ou de l'assouplissant. pl pp … Tirez, appuyez sur l'insert et retirez complètement le bac. 3* Pour les modèles sans flexibles de vidange : Tournez doucement le bouchon de la Retirez l'insert en le poussant avec un doigt de bas en haut pompe d'env. 180° jusqu'à ce que le bain lessiviel commence à couler. Lorsque le bac est Pour les modèles avec insert pour lessive liquide : Poussez l'insert vers le haut et retirezlle plein, refermez le bouchon de la pompe et videz le bac. Recommencez jusqu'à ce que le bain vers l'arrière. 7 lessiviel soit totalement écoulé. Nettoyez les différents compartiments et l'insert avec de l'eau et une brosse, puis séchez-les. Placez l'insert qui doit s'encliqueter (introduisez le cylindre sur la tige de guidage). Remettez le bac à produits en place.

2. 3. 4. 5. 6. i Laissez le bac à produits ouvert pour qu'il puisse sécher complètement.

Dévissez prudemment le bouchon de la pompe (eau résiduelle)

Nettoyez l'intérieur, le filetage du bouchon de la pompe et le carter de la pompe (le rotor de la pompe d'évacuation doit pouvoir tourner librement). - ; ; Replacez le bouchon de la pompe et revissez-le. Laissez le hublot ouvert pour que le tambour puisse sécher. : : Repliez la gouttière. Taches de rouille : utilisez un produit d'entretien sans chlore. N'utilisez jamais de paille de fer. Remettez la trappe de service en place puis refermezAla.

Détartrage Pas de linge dans ine ! À : à ré à . EEE TES 7 dose POUT 10 detart er les MSUCUIONS OU TADNICAN Pour empêcher que, lors du prochain lavage, de la lessive passe directement à l'égout sans avoir servi : 2 n'est pas nécessaire si la lessive a été correctement dosée. Pour le détartrage, suivez les instructions du fabrican tres d' é 1

du détartrant. Des détartrants appropriés sont en vente sur notre site Internet ou auprès du service après-vente Mersez2ltres deal dans le compartiment Il et démarrez le programme Vidange .

— Notice d'installation. Flexible d'évacuation sur siphon S Déverrouillage de Secours , . en cas de panne de courant : . églez le sélecteur sur Arrêt et retirez la fiche de la prise de courant. FR SRE en Le NE Je courant revenu Sile linge devait toutefois être sorti de la machine, il est possible Desserrez le collier du flexible, retirez avec précaution le flexible (eau résiduelle). S Risque de brûlure ! | 2. Nettoyez le flexible et le raccord du siphon. LE © Le bain lessiviel et le linge peuvent être très chauds. Éventuellement, laissez-lles d'abord 3. Replacez le flexible et fixez-le avec le collier. retroidr. Filtre au niveau de l'arrivée d'eau Ne saisissez pas le tambour s'il tourne encore. = = . N'ouvrez pas le hublot tant que vous voyez de l'eau à travers la vitre. Risque d'électrocution ! 1. Réglez le sélecteur sur Arrêt et retirez la fiche de la prise de courant. À Ne plongez jamais l'Aqua-stop dans l'eau (ce dispositif de sécurité comporte une vanne électrique). 2. Vidangez la machine — page 10. -N 3. Tirezle verrouillage de secours vers le bas à l'aide d'un outil et libérez. L : LL. Le hublot finit par s'ouvrir. = Pour éliminer toute pression d'eau dans le flexible d'alimentation : 1. Fermezle robinet d'eau. 2. Sélectionnez le programme voulu (sauf Rinçage/Essorage // Vidange). ® clignote Fermez correctement le hublot ; du linge est peut-être coincé. 3. one le programme Départ/Pause. Laissez marcher ce programme pendant D 'ÜX Ouvrez complètement le robinet d'eau (eau froide) : flexible d'alimentation plié/coincé : DÉSIGNE , e9 nettoyez le filtre — page 10, pression d'eau trop faible. 4. Réglez le sélecteur sur Arrêt. Débranchez la fiche de la prise. E:t — Pompe d'évacuation obstruée ; nettoyez la pompe de vidange — page 10. Ro lore - Flexible d'écoulement/tuyau d'évacuation bouché ; nettoyez le flexible au niveau du siphon — page 10. 5. Retirez le flexible du tuyau. - Mousse importante — page 11, l'affiche d'état & clignote. Nettoyez le filtre avec une petite brosse. . EEE Présence d'eau dans le bac du fond, défaut d'étanchéité sur l'appareil. Contactez le service après-vente ! te \ dèles Standard et Aqua. : A: ig an Ouvrez complètement le robinet d'eau (eau chaude). Relrez le feuble à l'arrière de la machine, sortez le fre à ide d'une _ - Flexible d'alimentation d'eau plié/coincé. h ° - Pression d'eau trop faible.Nettoyez le filtre — page 10. pince et nettoyezle. h h A. = Tuyau d'eau chaude non raccordé, ne faites fonctionner l'appareil qu'avec de l'eau froide. Ne tenez pas 6. Raccordez le flexible et vérifiez son étanchéité.

compte de cette remarque, seulement pour le premier lavage! œ Sécurité-enfants activée : désactivez — page 5.

De l'eau s'écoule Raccordez correctement/remplacez le flexible d'évacuation. Serrez à fond le raccord du flexible d'alimentation.

La machine n'est pas — Départ/Pause non sélectionné ?

alimentée en eau. — Avez-vous bien ouvert le robinet d'eau ?

La lessive ne gagne pas la - Le filtre est peut-être bouché ? Nettoyez le filtre —> page 10.

Cuve. - Le flexible d'alimentation d'eau est plié ou coincé.

Le hublot refuse de s'ouvrir. - La fonction de sécurité est active. Interruption du programme ? — page 4. - vw (sans essorage final) sélectionné ? — page 3, 4. - L'ouverture via le déverrouillage d'urgence seul est-elle possible ? — page 9. — Hublot verrouillé après l'arrêt de la machine : Allumez la machine et attendez 5 sec.

Le programme ne démarre - Départ/Pause ou ® (Fin dans) sélectionné ?

pas. — Avez-vous bien fermé le hublot ?

— Sécurité enfants active ? Désactiver — page 5. Le bain lessiviel n'est pas - © (sans essorage final) sélectionné ? — page 3, 4. évacué. — Nettoyer la pompe d'évacuation — page 10.

Nettoyez le tuyau d'évacuation et/ou le flexible d'évacuation. Je ne vois pas d'eau dans le - Il ne s'agit pas d'un défaut. Le niveau d'eau est trop bas pour être vu.

tambour. Le résultat de l'essorage — Îlne s'agit pas d'un défaut - Le système de détection anti-balourd a interrompu n'est pas satisfaisant. l'essorage car le linge n'était pas réparti de manière homogène.

Linge trempé/trop humide. Répartissez des petites pièces et des grosses pièces de linge dans le tambour. - Facile à sélectionné ? — page 5. - Avez-vous sélectionné une vitesse d'essorage trop faible ? — page 5.

La durée du programme — Îlne s'agit pas d'un défaut - la commande optimise le cycle pour le processus de lavage change pendant le cycle de respectif. Cela peut conduire à des modifications de la durée du programme dans lavage. l'affichage.

Essorage répétitif. — Îlne s'agit pas d'un défaut. Le système de détection anti-balourd tente de mieux répartir

la charge de linge dans le tambour. Ilne s'agit pas d'un défaut. L'efficacité du produit n'est pas compromise.

Eau résiduelle dans le

compartiment à produits. — Nettoyez l'insert si besoin — page 9.

Le lave-linge dégage — Faites un cycle Coton 90 °C sans linge. Utilisez pour cela une lessive tous lavages.

L'affiche d'état & clignote. — Avez-vous utilisé trop de lessive ? Mélangez 1 cuiller d'assouplissant à ?2 litre d'eau et

De la lessive sort versez-le dans le compartiment Il (pas avec les textiles de plein air ou contenant du

éventuellement du bac à duvet). | produits. — Lors du prochain lavage, diminuez la quantité de lessive utilisée. | Bruits, vibrations et — Avez-vous immobilisé les pieds de la machine ?

« déplacement » pendant Calez les pieds de la machine — notice d'installation.

Les cales de transport sont-elles retirées ? Retirez les cales de transport — notice d'installation.

Bruits lors de l'essorage et - Nettoyez la pompe d'évacuation — page 10.

La zone d'affichage ou les - Mode Économie d'énergie — page 5.

voyants de l'affichage ne — Coupure de courant ?

fonctionnent pas lorsque la - Fusibles déclenchés ? Enclenchez/remplacez les fusibles. machine est en marche. - Mode Économie d'énergie activé ?

— Si cette panne se reproduit, contactez le service après-vente. CO] Le programme est plus long - Ilne s'agit pas d'un défaut. Le système de détection anti-balourd répartit la charge de

que d'habitude. linge en faisant démarrer plusieurs fois le tambour. fr Notice d'utilisation — Ilne s'agit pas d'un défaut. Le système de contrôle de la mousse est actif : un cycle de rinçage sera ajouté. CO] Il y a des résidus de lessive - Les lessives sans phosphate contiennent parfois des résidus insolubles dans l'eau. sur le linge. — Sélectionnez le programme Rinçage/Essorage ou brossez le linge après le lavage.

Lorsqu'une panne ne peut pas être éliminée par vos soins (mise hors tension/sous tension) ou qu'une réparation s'impose - Placez le sélecteur sur Arrêt et retirez le fiche de la prise de courant. - Fermez le robinet d'eau et appelez le service après-vente — Notice d'installation. 1]
